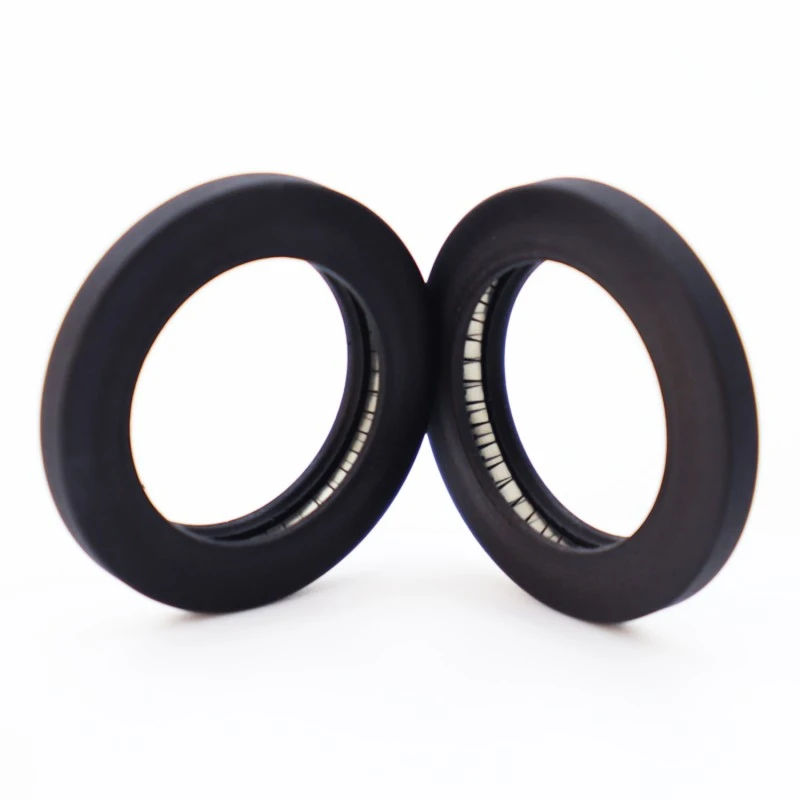

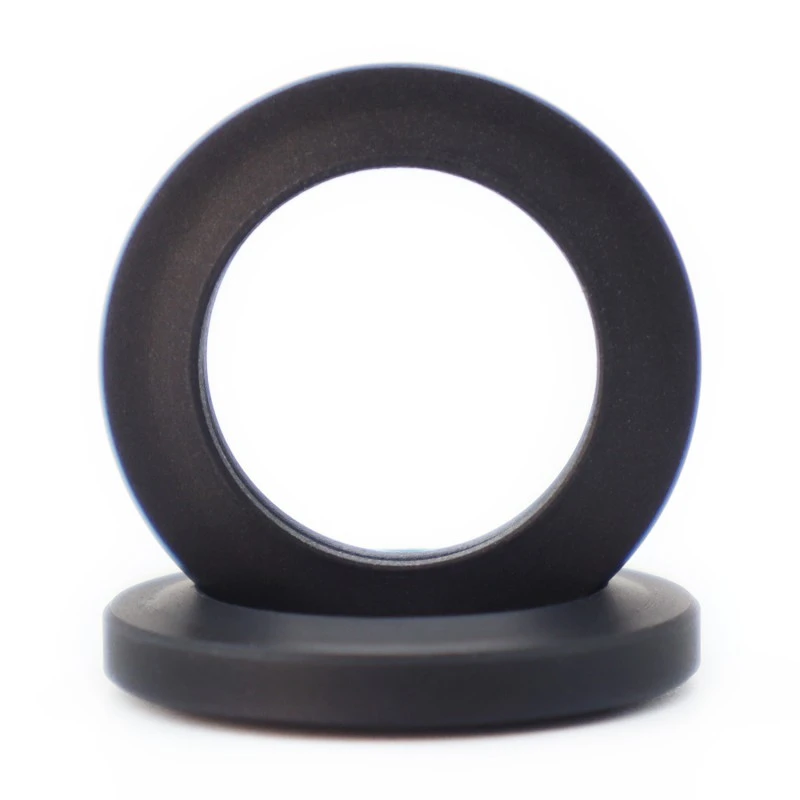

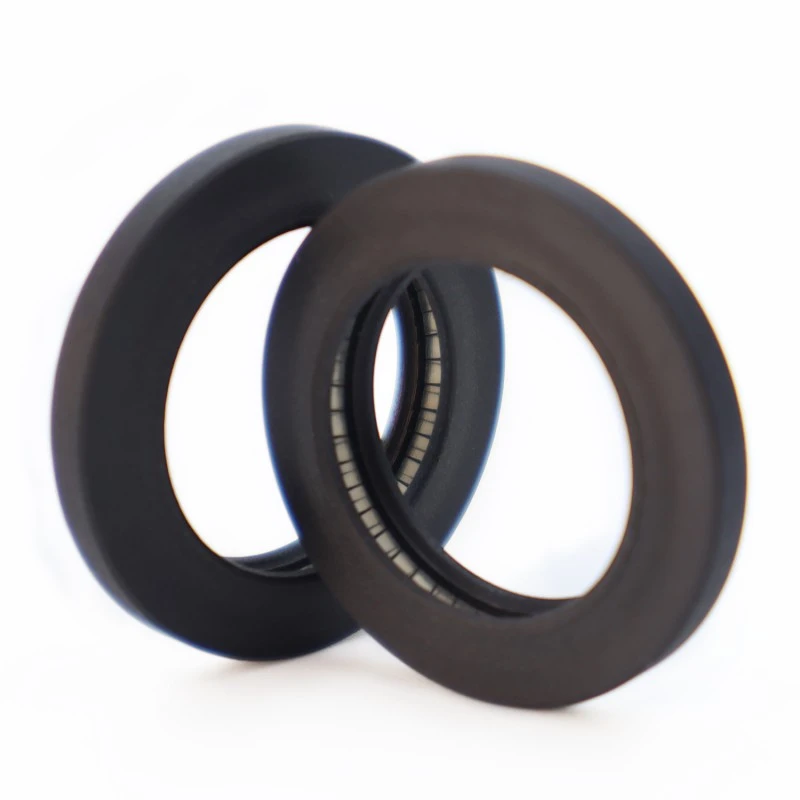

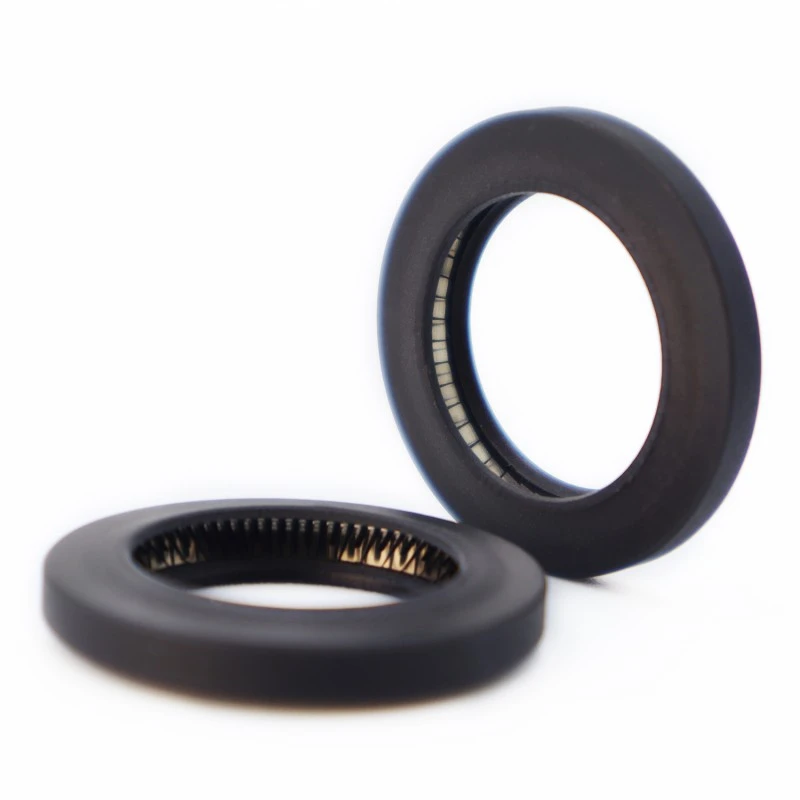

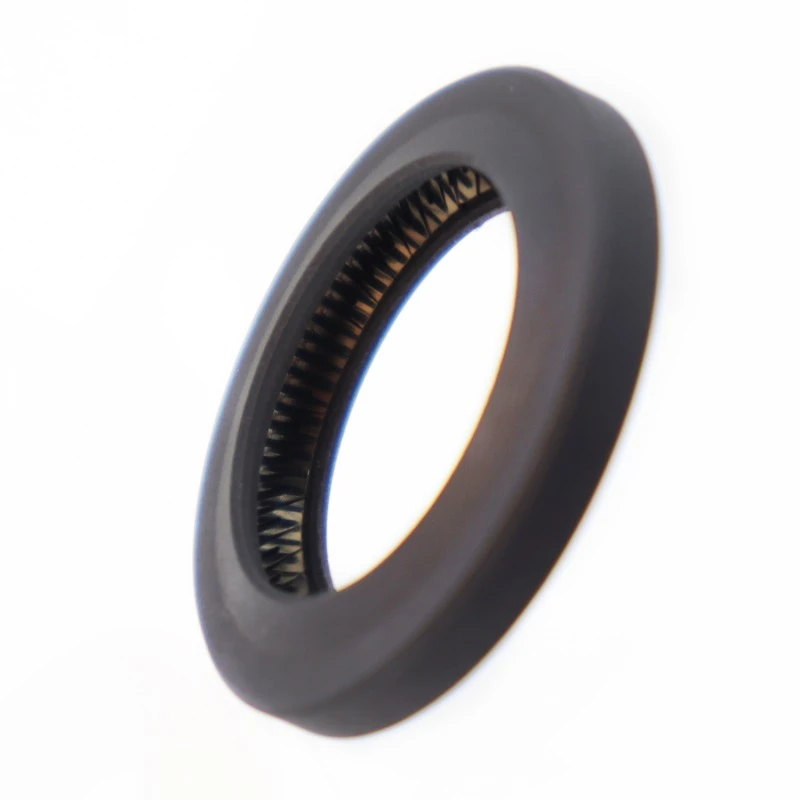

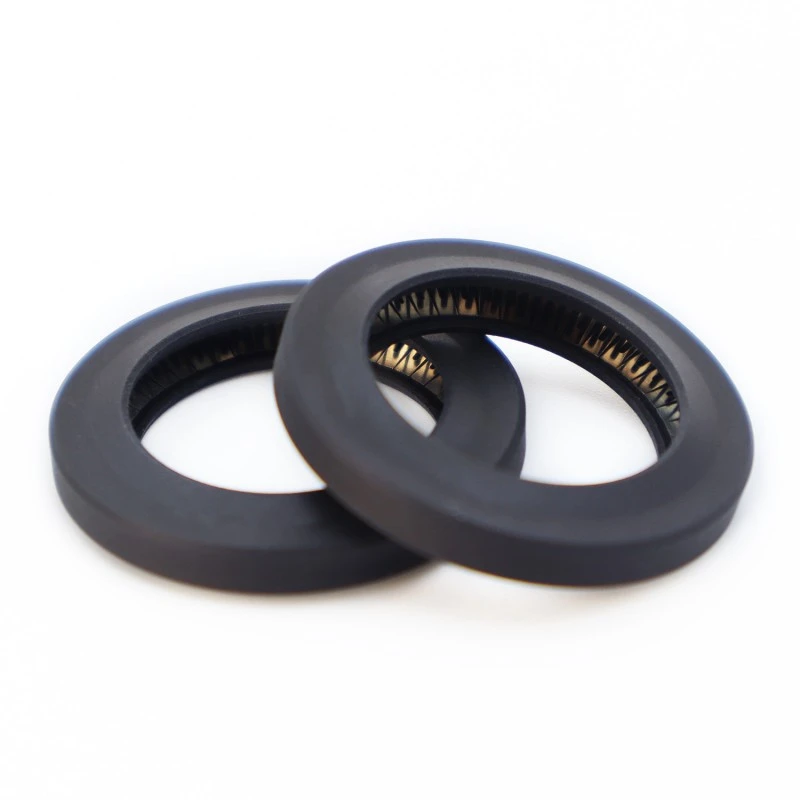

Ang RC2876 seal ay binubuo ng stainless steel spring at high-performance na plastic. Ang hindi kinakalawang na asero spring ay maaaring maging isang hugis-V o O-shaped na spring. Kapag gumagamit ng RC2876-B, dapat piliin ang naaangkop na materyal ng elastomer.
Mga naaangkop na kundisyon sa pagpapatakbo (hindi dapat mangyari nang sabay-sabay ang mga matinding value)
|
Presyon (MPa) |
Bilis (m/s) |
Temperatura (°C) |
Katamtaman |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Lahat ng likido, kemikal, at gas |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Pagpili ng Materyal
1. Ang mga kasamang O-ring na materyales ay maaaring piliin mula sa: R01 Nitrile rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Mga materyales sa sealing ring: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, atbp.
3. Ang mga hindi kinakalawang na bakal na bukal ay maaaring mapili mula sa mga bukal na hugis-O at mga bukal na hugis-V.
Halimbawa ng order
RC2876-40-PTFE4+V: Inner pressure groove outer diameter ay 40, sealing ring material ay PTFE4, spring ay hugis-V na spring.
RC2876-B-40-PTFE4+R02: Inner pressure groove outer diameter ay 40, sealing ring material ay PTFE4, ang katugmang O-ring ay gawa sa fluororubber.
Tandaan: Kung kailangan ng pinahabang hanay, mangyaring gamitin ang numero ng serye.
Talahanayan ng Mga Pagtutukoy (Lahat ng mga pagtutukoy sa loob ng hanay ng parameter ay magagamit)
|
Serial number |
Serial number |
Karaniwang saklaw DH11 |
Pinalawak na saklaw DH11 |
Lalim ng uka h-0.05 |
Lapad ng uka L+0.2 |
Mga bilugan na sulok Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45.9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999.9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
