Ang aming serye ng RCS, sa pamamagitan ng propesyonal na disenyo at teknikal na produksiyon, ay nakakatugon sa magkakaibang mga pangangailangan ng piston rod seal na mga selyo ng selyo, na nagbibigay ng tumpak na mga solusyon mula sa mga pangkalahatang senaryo hanggang sa matinding kondisyon sa pagtatrabaho.
Sa mga tuntunin ng disenyo ng istruktura, ang mga pangunahing modelo ay nakasentro sa katatagan at kadalian ng paggamit: RCS101/103 ay nagpapabuti sa pag-embed ng katatagan sa pamamagitan ng pre-tightening O-singsing o mga pantulong na labi, lalo na para sa mga maikling stroke; Sinusuportahan ng RCS102/104R/117R ang mas mataas na presyur sa pamamagitan ng pag-optimize ng materyal at pagiging tugma ng uka (tulad ng RCS102R para sa karaniwang mga senaryo ng high-pressure na mga senaryo). Para sa mga sistemang pneumatic, ang RCS105/205 ay nagpatibay ng isang espesyal na disenyo ng labi upang mapanatili ang pagpapadulas ng film ng langis at umangkop sa pagpapadulas/hindi pagpapadulas na kapaligiran.
Ang Ruichen Seals ay nakatuon din sa materyal at pagganap na pagbabago. Ang mga modelo tulad ng RCS118/119/124-129 ay gumagamit ng polytetrafluoroethylene (PTFE) o polyurethane bilang pangunahing katawan, na sinamahan ng Mander Springs o O-singsing upang balansehin ang presyon, upang makamit ang mababang friction, anti-dry wear, at paglaban sa kaagnasan, pagtugon sa kalinisan at mataas na temperatura na paglaban ng mga kinakailangan ng kemikal at kagamitan sa pagpuno ng pagkain. Ang RCS129 ay maaaring bumuo ng isang sistema ng sealing na may RCS101, na angkop para sa paglalakad ng makinarya at mabibigat na kagamitan sa haydroliko; Ang RCS126-128 ay nag-optimize ng mababang presyon ng sealing sa pamamagitan ng asymmetric V-piraso na disenyo at na-customize para sa industriya ng parmasyutiko at kemikal.
Para sa mga kumplikadong kondisyon sa pagtatrabaho, ang RCS120/138 at iba pang mga double-acting seal ay nagsama ng disenyo ng singsing ng suporta, na lumalaban sa mataas na presyon at pagbaluktot at umaangkop sa mga compact grooves; Ang RCS131 ay isang kapalit na O-ring, na kapwa lumalaban sa extrusion at paglaban sa kemikal, at naging piniling pagpipilian para sa industriya ng pagkain at parmasyutiko. At ang RCS116/216 ay maaaring mabilis na ayusin ang mga lumang cylinders sa pamamagitan ng pag -install ng kabit upang mabawasan ang mga gastos sa downtime.
Ang serye ng RCS ay tumutulong sa mga customer na makayanan ang mataas na presyon, mataas na bilis, kinakaing unti -unting media at mga espesyal na hamon sa industriya, at pagbutihin ang pagiging maaasahan ng kagamitan at buhay.
Mga Tampok at Aplikasyon ng Produkto:

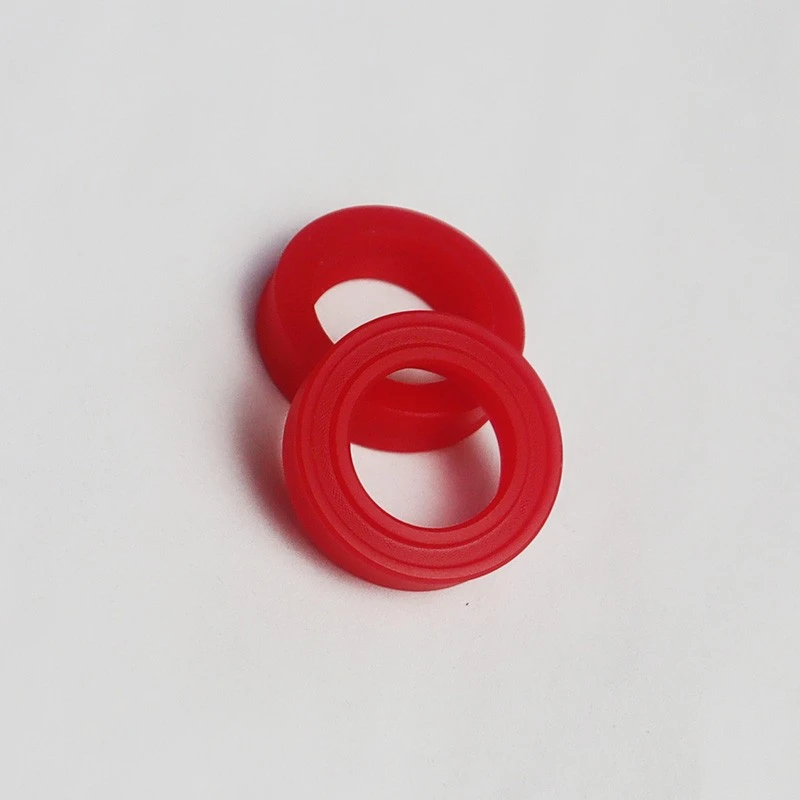

Ang mga selyo ng piston rod seal ay angkop para sa mga hydraulic cylinders at cylinders, mga sasakyan sa engineering, makinarya ng agrikultura, mga cranes at kagamitan sa haydroliko, mga tool sa makina.
Ginamit sa mabibigat na pang -industriya na makinarya, pagpindot, industriya ng kemikal, mabilis na mga cylinders ng langis at industriya ng makinarya na makinarya, industriya ng parmasyutiko.
Kalamangan
Ang piston rod seal na pag -seal ng mga seal ay naka -embed sa uka ng stably, na may malawak na saklaw ng temperatura, mahusay na static at dynamic na pagganap ng sealing, at malakas na natitirang kakayahan sa pagbawi ng langis sa ilalim ng mga dynamic na kondisyon. Mababang alitan, walang gumagapang, mataas na paglaban sa pagsusuot, mababang mga static at friction na mga halaga, tanging mahusay na pagganap ng anti-extrusion, mahusay na thermal conductivity, at isang malawak na saklaw ng temperatura.
Angkop para sa mga lumang rod ng piston, bukas na uri ng madaling i -install ang gumagapang.

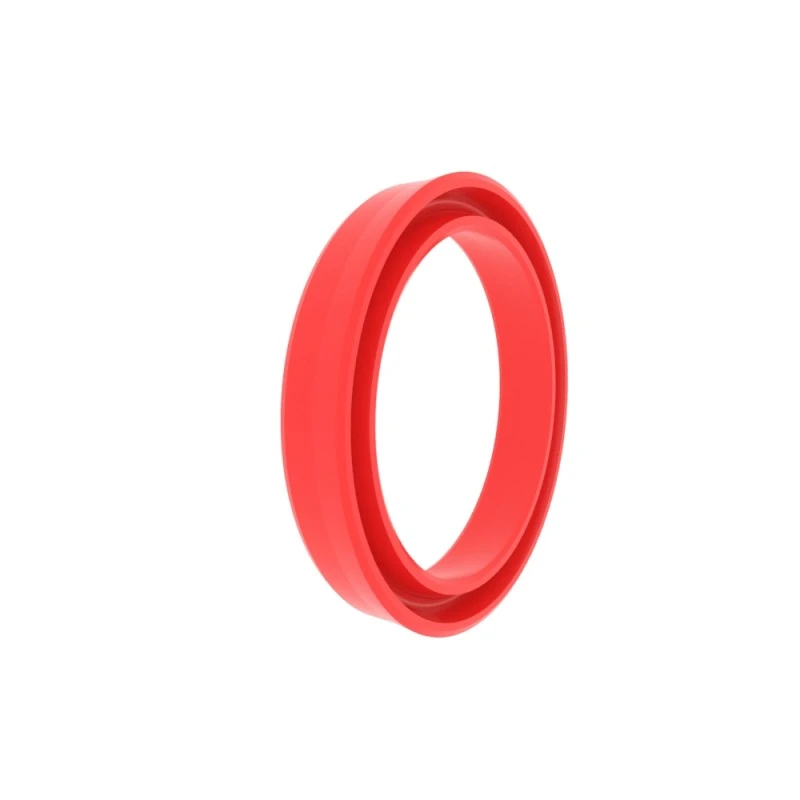

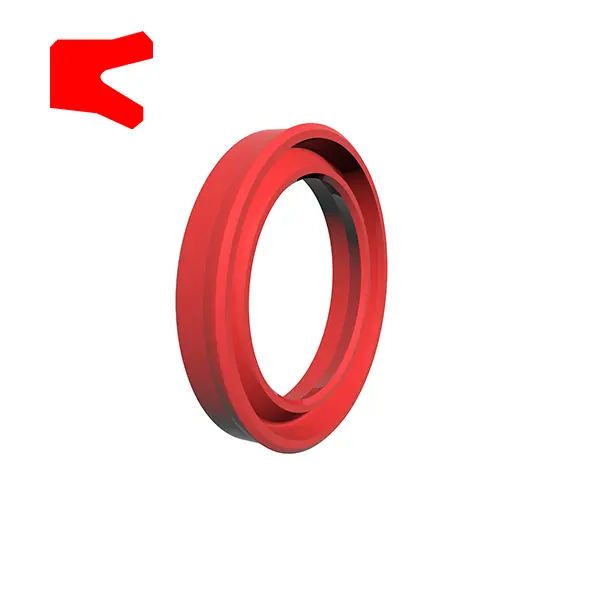

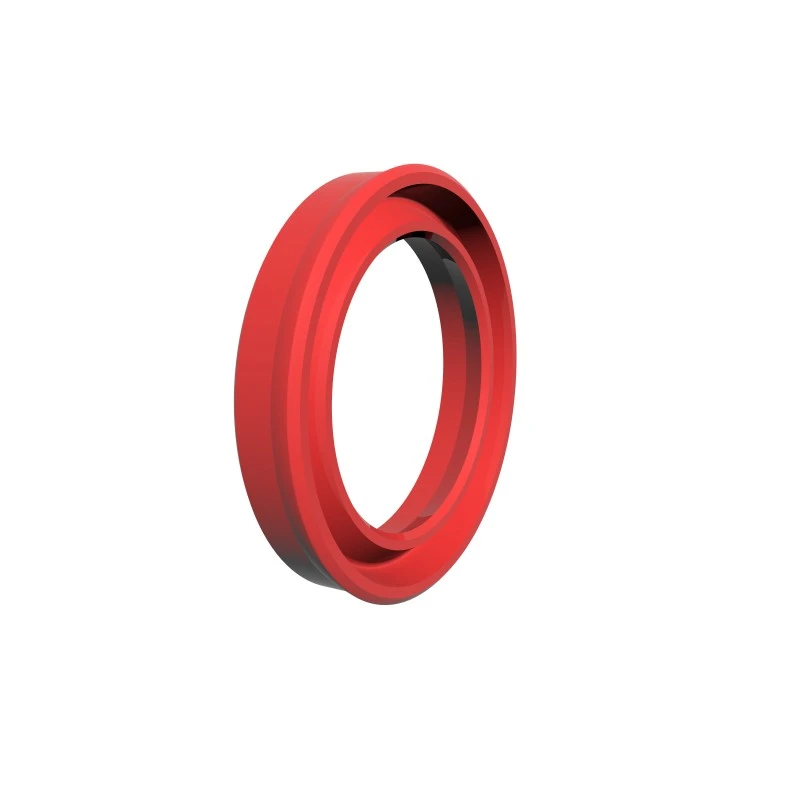

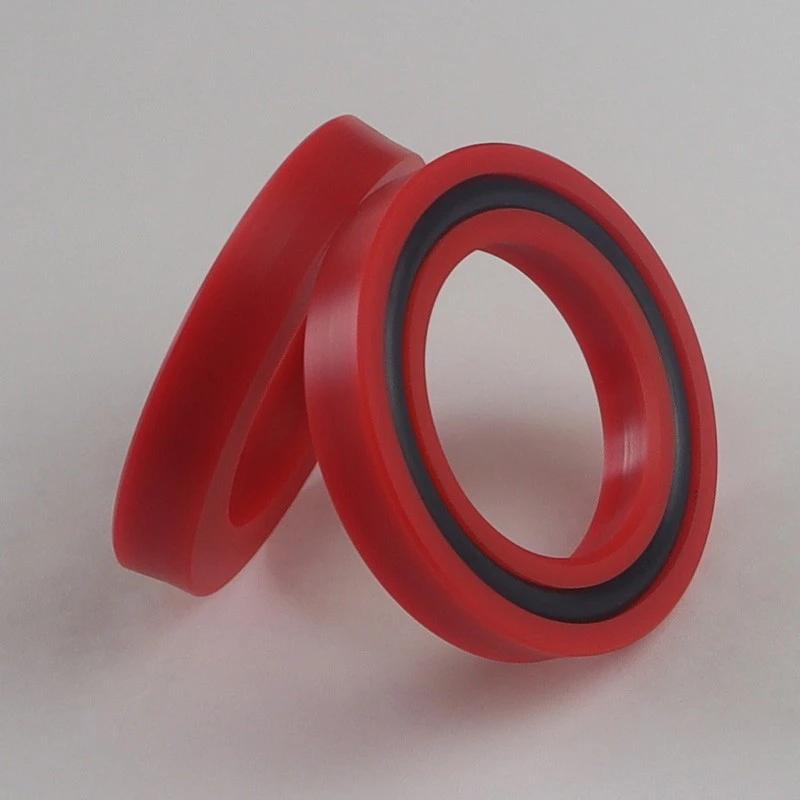

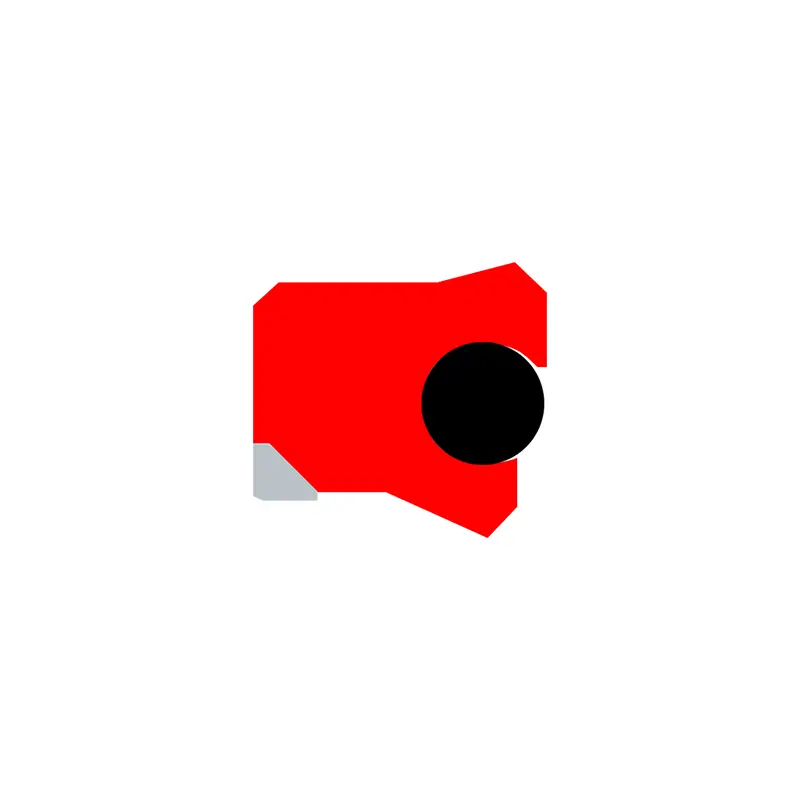

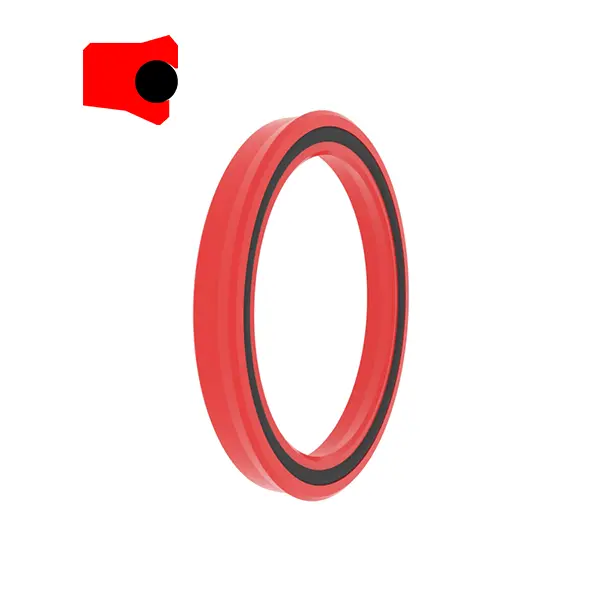

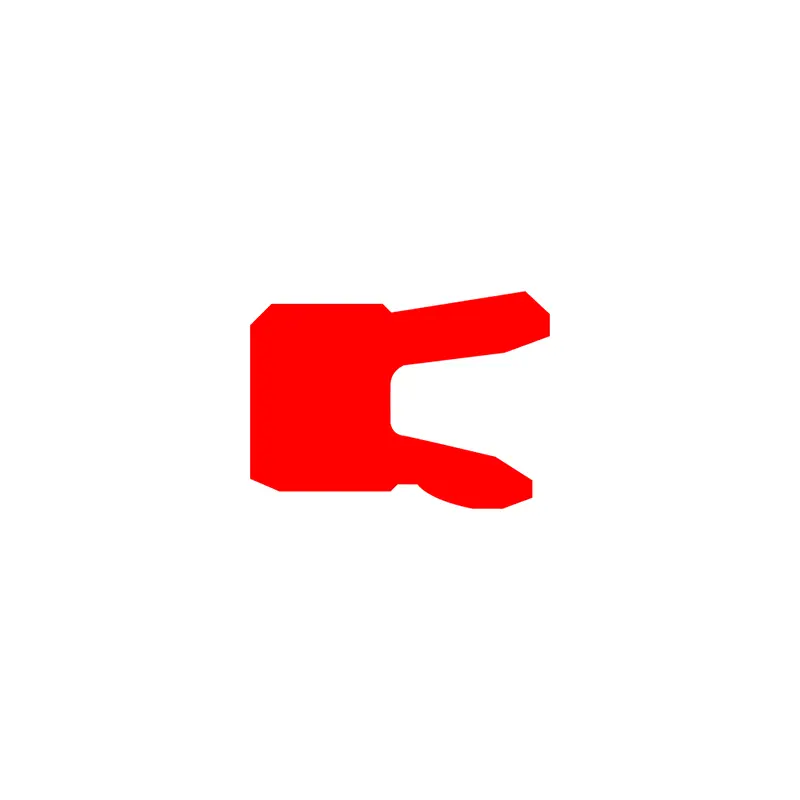

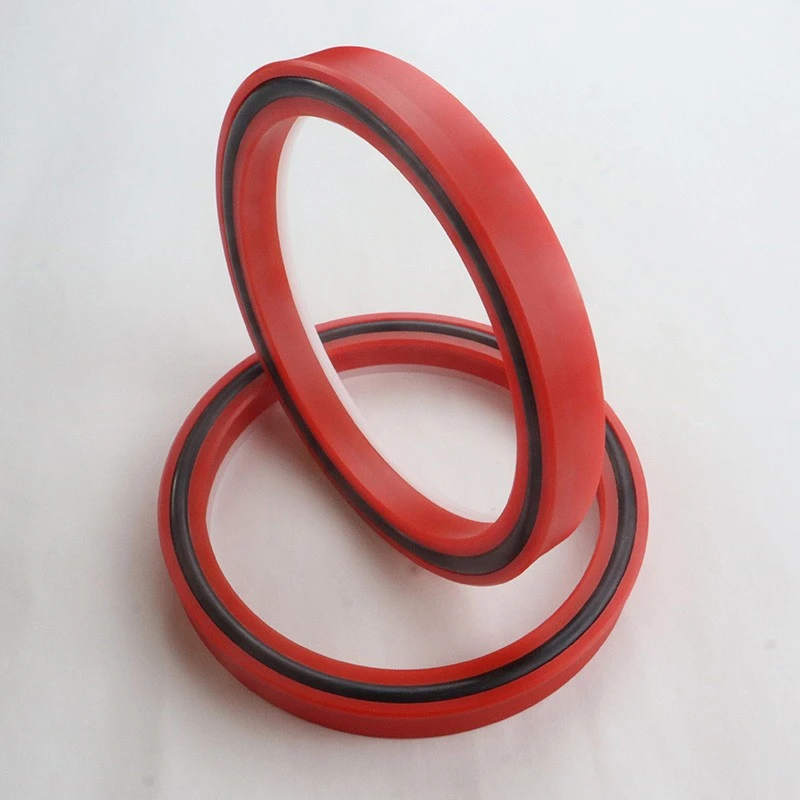

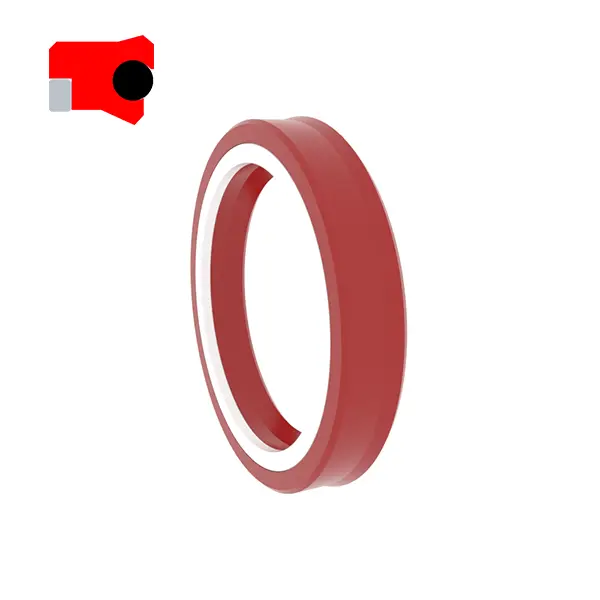

RCS101

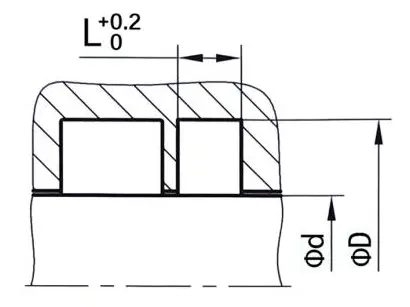

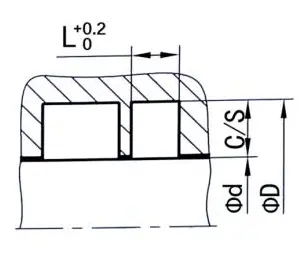

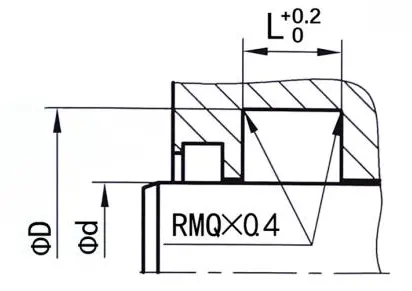

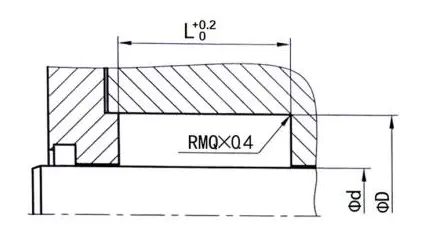

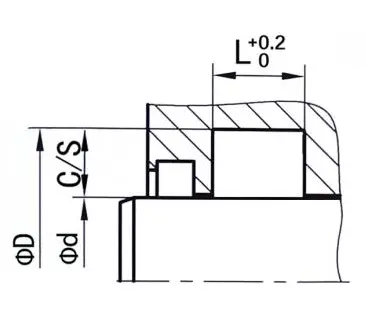

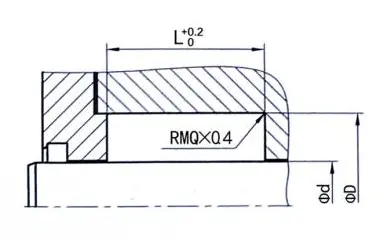

Laki ng order
Φd ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
| Tapos na ang ibabaw | R tmax (μm) | RA (μM) |
| Pag -slide sa ibabaw ng pagtutugma ng goma/polyurethane seal Pag -slide sa ibabaw na tumutugma sa mga ptfe seal | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Groove Bottom Groove side | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP Profile ng haba ng suporta sa haba ng profile | 50%-95% |
|
| Tolerance | |
| Φd | F8 |
| Φd | H10 |
Pag -order ng halimbawa
Model: RCS101
Laki ng Groove: 100x115x10
Materyal: RC-PU-H

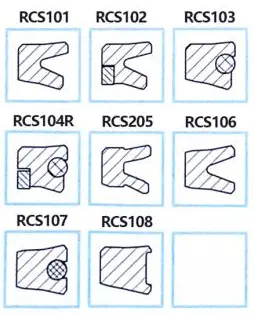

Uri ng Seal: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Pangunahing Application: Angkop para sa haydroliko at pneumatic cylinders
Mga Bentahe: matatag na pag -embed sa uka, malawak na saklaw ng temperatura, mahusay na static at dynamic na pagganap ng sealing, malakas na kakayahan ng pagkuha ng langis sa ilalim ng mga dynamic na kondisyon.
Materyal: Polyurethane, goma
| Mga halimbawa ng Groove ng Seal | Ang mga sumusunod ay karaniwang mga sukat ng uka (mga seal ng alikabok ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa) | ||||||||
 |
 |
Φd | Φd | L | C/s | Pinakamataas na agwat ng extrusion | |||
| 100bar | 250bar | 400bar | |||||||
| 5-24.9 | Φd+8 | 6.3 | 4 | 0.50 | 0.35 | 0.25 | |||
| 25-49.9 | Φd+10 | 8 | 5 | 0.50 | 0.35 | 0.25 | |||
| 50-149.9 | Φd+15 | 10 | 7.5 | 0.50 | 0.35 | 0.25 | |||
| 150-229.9 | Φd+20 | 14 | 10 | 0.50 | 0.35 | 0.25 | |||
| 300-499.9 | Φd+25 | 17 | 12.5 | 0.50 | 0.35 | 0.25 | |||
| 500-699.9 | Φd+30 | 25 | 15 | 0.50 | 0.35 | 0.25 | |||
| ＞ 700 | Φd+40 | 32 | 20 | 0.60 | 0.40 | 0.30 | |||
| ＞ 1000 | Φd+50 | 40 | 25 | 0.70 | 0.50 | 0.40 | |||

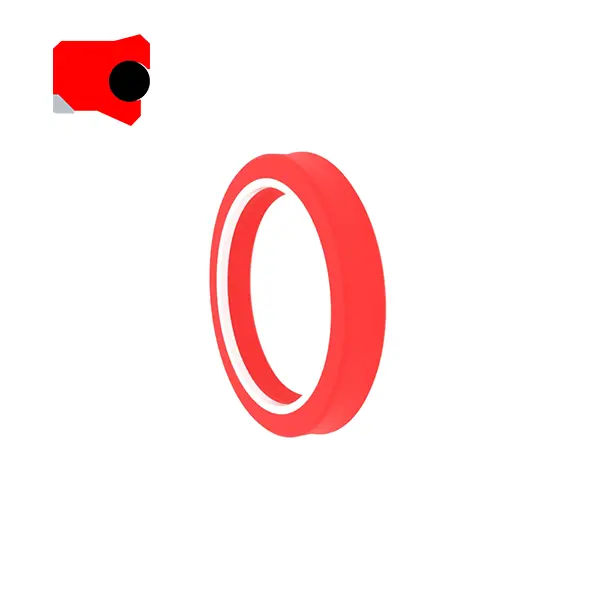

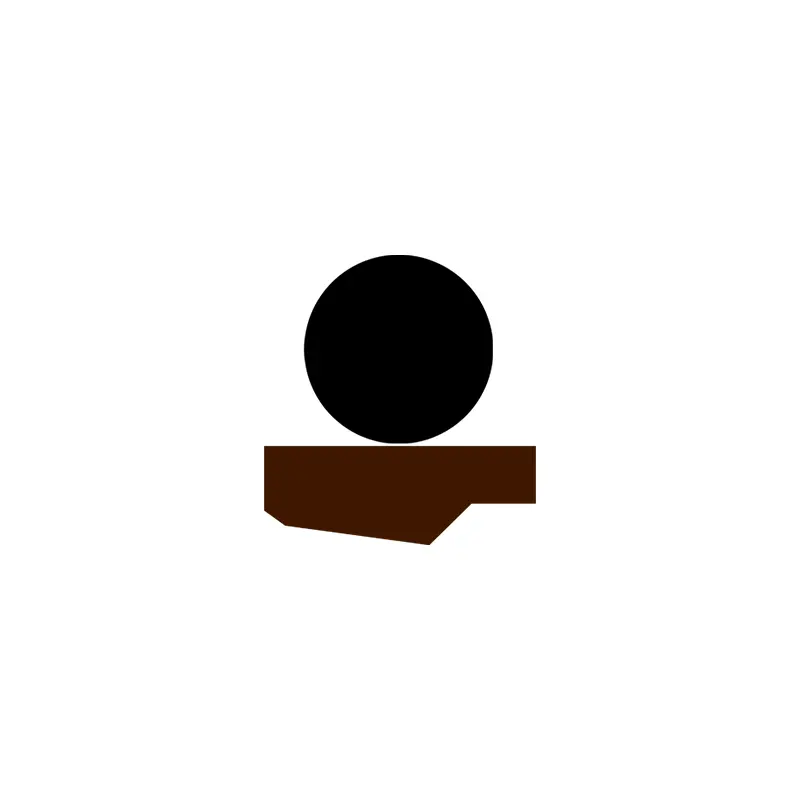

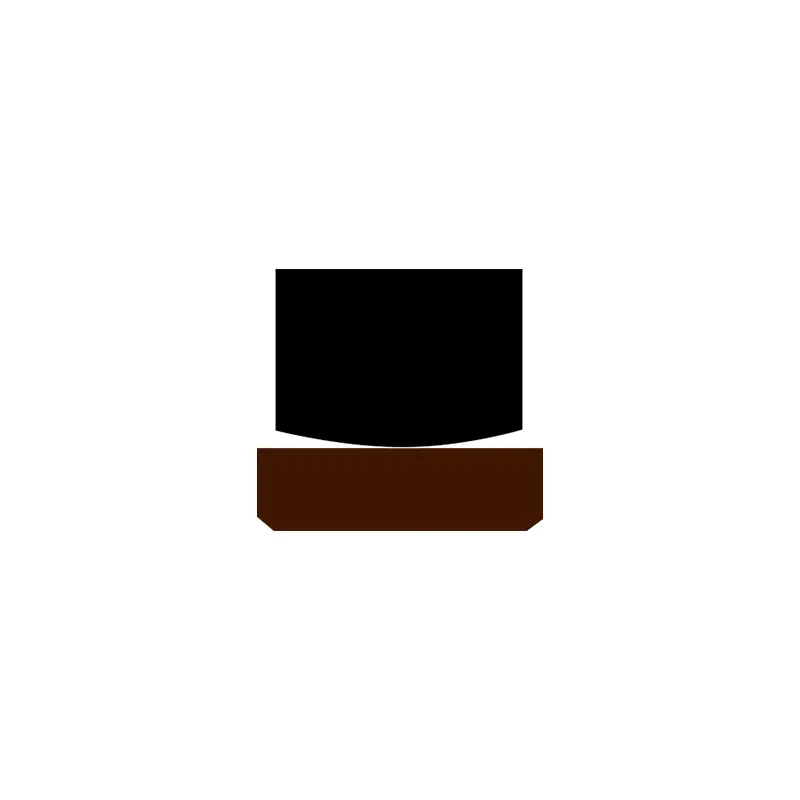

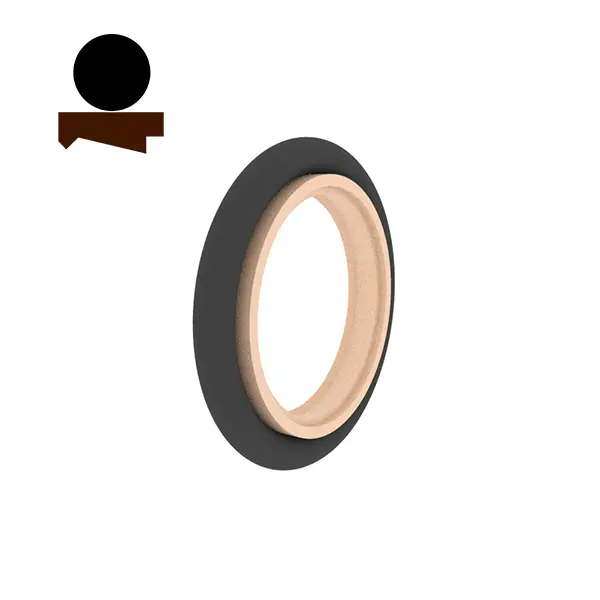

RCS109
Laki ng order
Φd ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
|
Tapos na ang ibabaw |
R tmax (μm) |
RA (μM) |
|
Pag -slide sa ibabaw ng pagtutugma ng goma/polyurethane seal Pag -slide sa ibabaw na tumutugma sa mga ptfe seal |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profile ng haba ng suporta sa haba ng profile |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H10 |

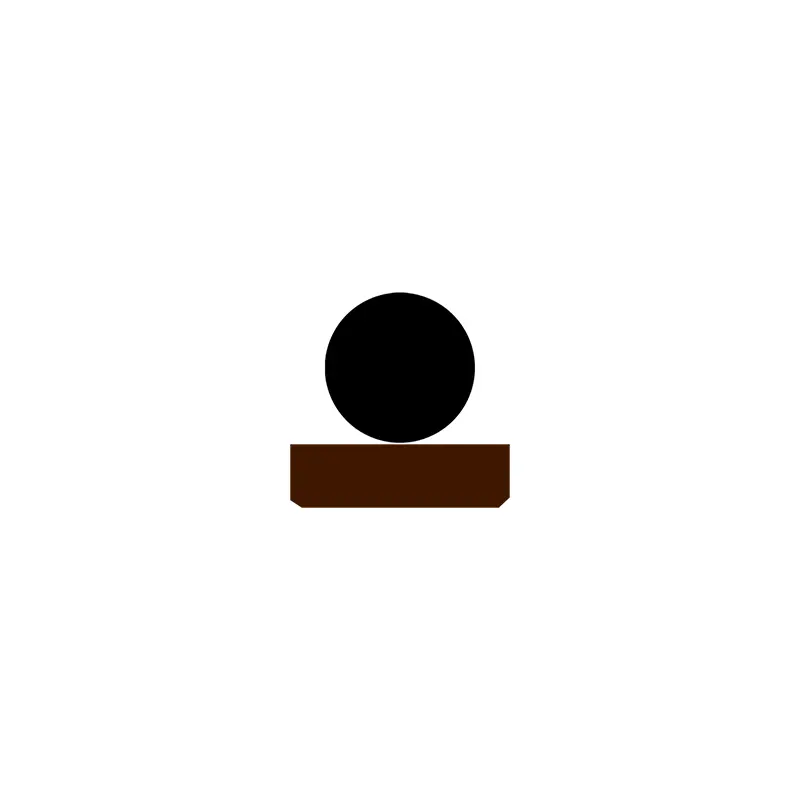

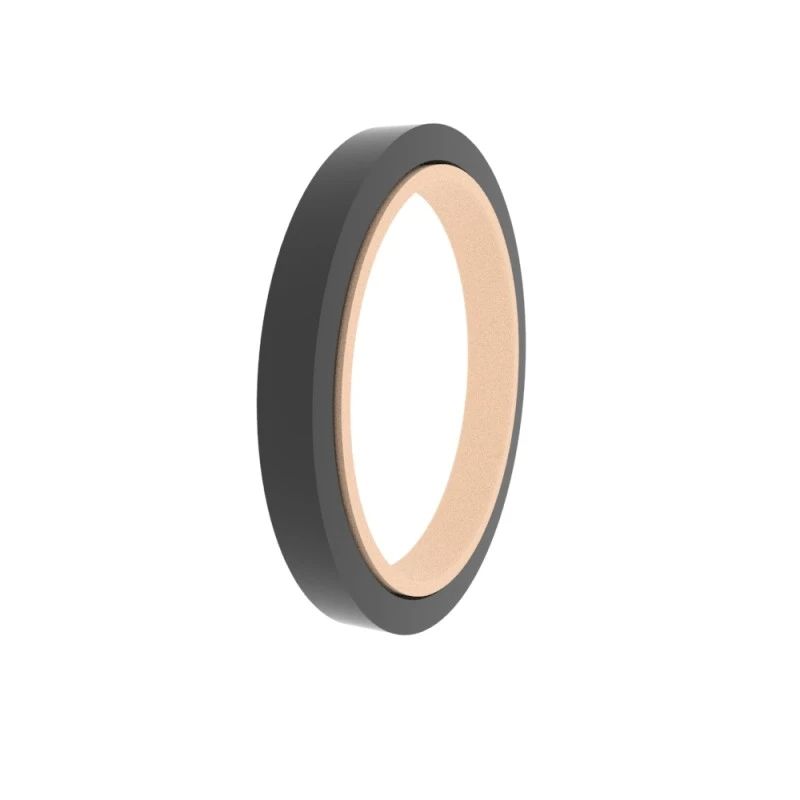

Pag -order ng halimbawa
Model: RCS109
Laki ng Groove: 100x115.1x6.3
Materyal: ptfe3+nbr
Uri ng Selyo: RCS109
Pangunahing Application: Mga sasakyan sa engineering, makinarya ng agrikultura, cranes, kagamitan sa haydroliko, mga tool sa makina.
Mga kalamangan: Mababang alitan, walang kilabot, mataas na paglaban sa pagsusuot, mahusay na pagganap ng anti-extrusion, mahusay na thermal conductivity, matatag na pag-embed ng uka, malawak na saklaw ng temperatura.
Materyal: Tetrafluoroethylene, nitrile goma o fluorine goma
|
Mga halimbawa ng Groove ng Seal |
Ang mga sumusunod ay karaniwang mga sukat ng uka (mga seal ng alikabok ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa) |
||||||||
|
|
|
Φd |
Φd |
L |
C/s |
Pinakamataas na agwat ng extrusion |
|||
|
100bar |
200bar |
400bar |
|||||||
|
5-7.9 |
Φd+4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
8-18.9 |
Φd+7.3 |
3.2 |
3.64 |
0.40 |
0.25 |
0.15 |
|||
|
19-37.9 |
Φd+10.7 |
4.2 |
5.35 |
0.40 |
0.25 |
0.20 |
|||
|
38-199.9 |
Φd+15.1 |
6.3 |
7.55 |

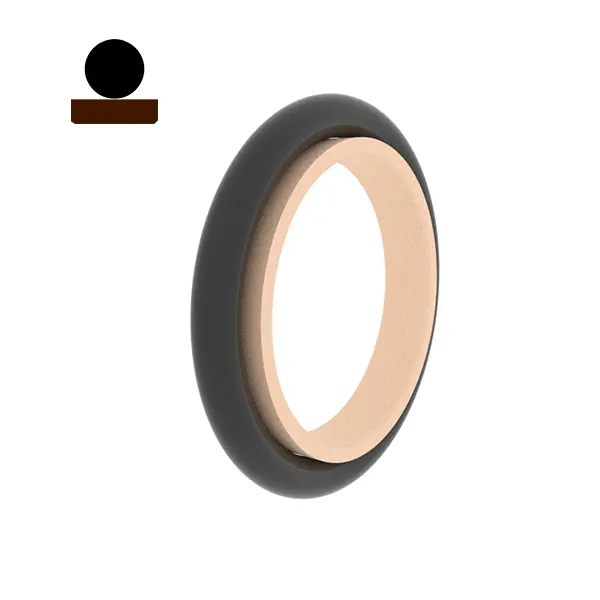

0.50 |
0.30 |
0.20 |
|||
|
200-255.9 |
Φd+20.5 |
8.1 |
10.25 |
0.60 |
0.35 |
0.25 |
|||
|
256-649.9 |
Φd+24 |
8.1 |
12 |
0.60 |
0.35 |
0.25 |
|||
|
650-1000 |
Φd+27.3 |
9.5 |
13.65 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd+38 |
13.8 |
19 |
1.00 |
0.70 |
0.50 |
|||

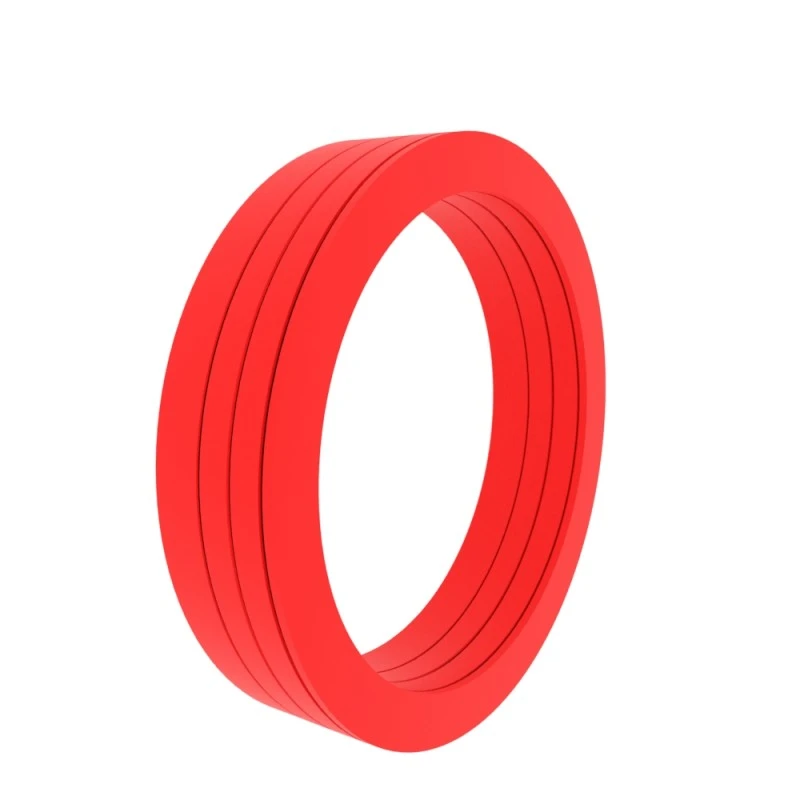

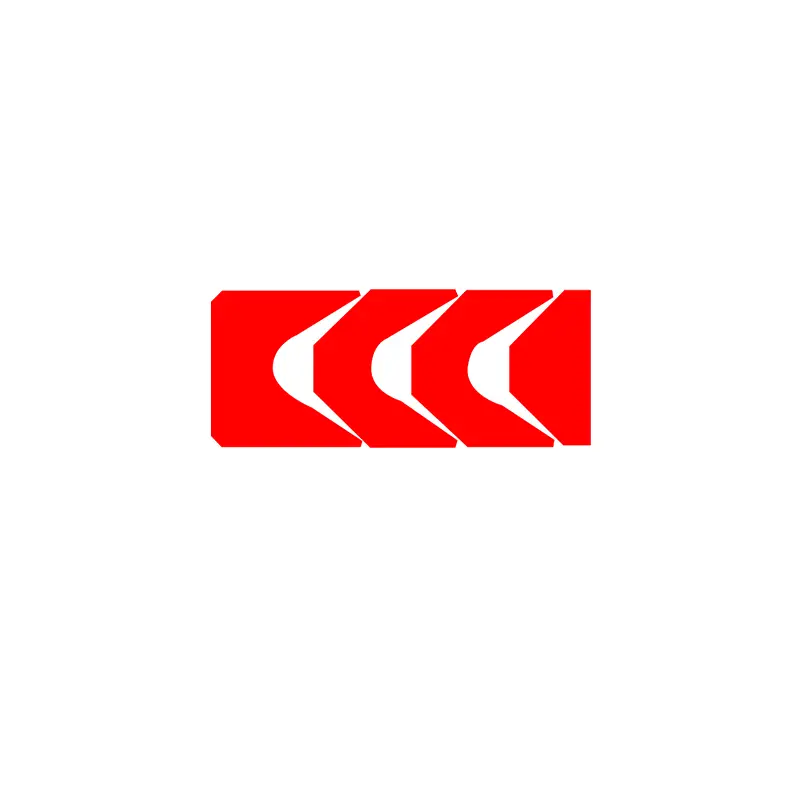

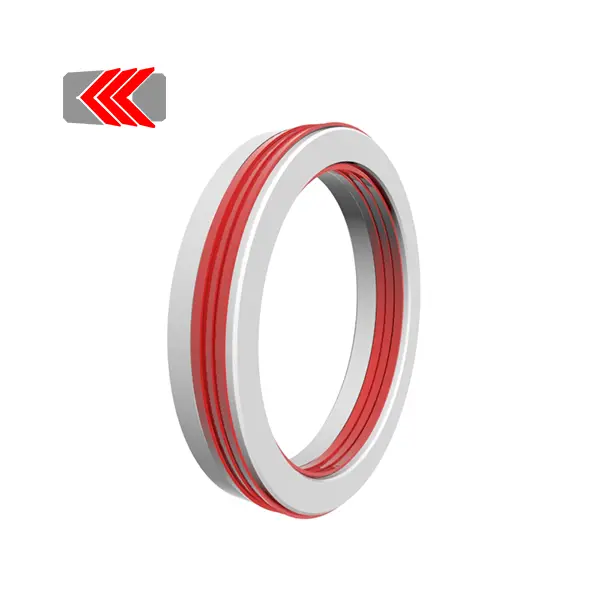

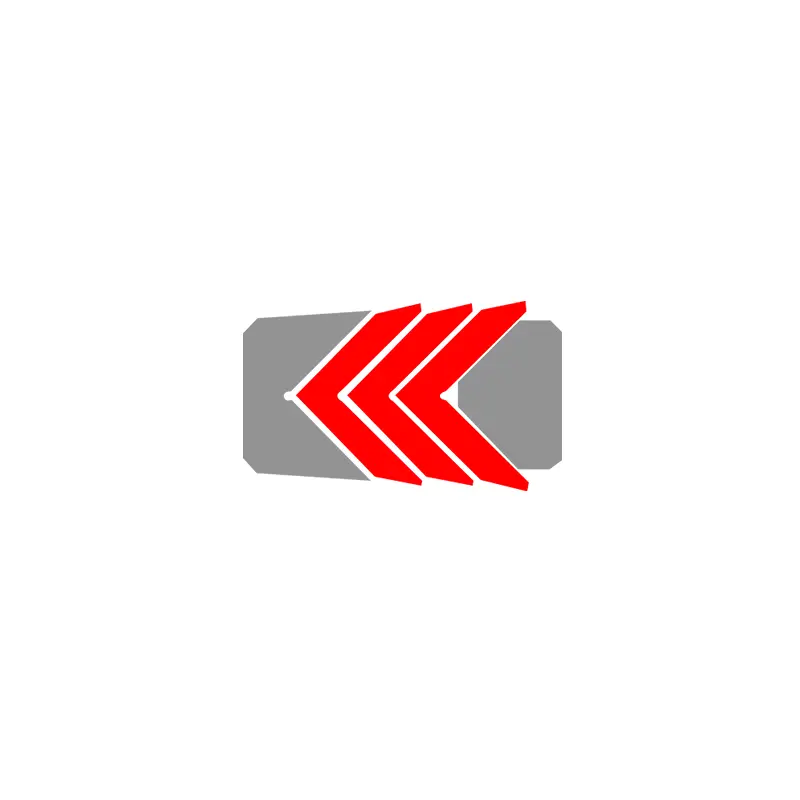

RCS110-112
Laki ng order
Φd ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
|
Tapos na ang ibabaw |
R tmax (μm) |
RA (μM) |
|
Pag -slide sa ibabaw ng pagtutugma ng goma/polyurethane seal Pag -slide sa ibabaw na tumutugma sa mga ptfe seal |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profile ng haba ng suporta sa haba ng profile |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H10 |
Pag -order ng halimbawa
Model: RCS110-112
Laki ng Groove: 100x120x32
Materyal: RC-PU-H+POM
Uri ng Selyo: RCS110-112, RCS126-128
Pangunahing Application: Para sa mabibigat na makinarya ng pang -industriya, ang mga pagpindot
Mga Bentahe: Angkop para sa mga lumang rod ng piston, bukas na uri ng madaling i -install ang creeper
Materyal: Polyurethane, polyoxymethylene, naylon
|
Mga halimbawa ng Groove ng Seal |
Ang mga sumusunod ay karaniwang mga sukat ng uka (mga seal ng alikabok ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa) |
|||||
|
|
|
Φd |
Φd |
L |
C/s |
|
|
10-39.9 |
Φd+10 |
16 |
5 |
|||
|
40-74.9 |
Φd+15 |
25 |
7.5 |
|||
|
75-149.9 |
Φd+20 |
32 |
10 |
|||
|
150-199.9 |
Φd+25 |
40 |
12.5 |
|||
|
200-299.9 |
Φd+30 |
50 |
15 |
|||
|
300-599.9 |
Φd+40 |
63 |
20 |
|||
|
＞ 600 |
Φd+40 |
80 |
20 |
|||
|
＞ 1000 |
Φd+50 |
100 |
25 |
|||

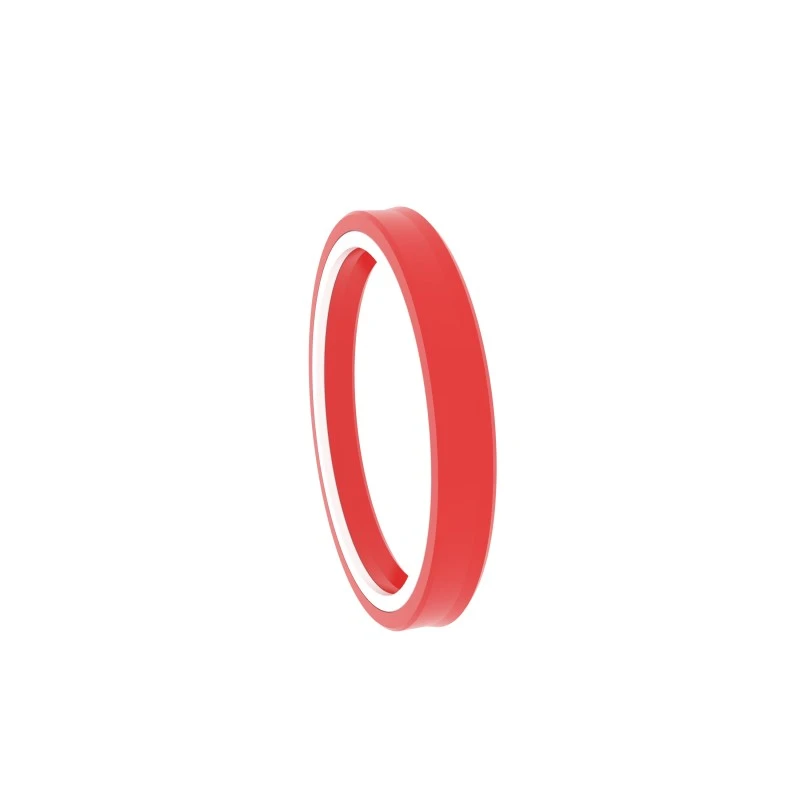

RCS119
Laki ng order
Φd ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
|
Tapos na ang ibabaw |
R tmax (μm) |
RA (μM) |
|
Pag -slide sa ibabaw ng pagtutugma ng goma/polyurethane seal Pag -slide sa ibabaw na tumutugma sa mga ptfe seal |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profile ng haba ng suporta sa haba ng profile |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H10 |
Pag -order ng halimbawa
Model: RCS119
Laki ng Groove: 100x109.4x7.1
Materyal: ptfe2+nbr
Uri ng Selyo: RCS119
Pangunahing aplikasyon: industriya ng kemikal, mabilis na mga cylinders at makinarya sa pagpoposisyon. Industriya ng pagkain, industriya ng parmasyutiko.
Mga kalamangan: lumalaban sa mataas na temperatura at iba't ibang mga media ng kemikal, mababang koepisyent ng alitan, walang kilabot, mahusay na mga katangian ng dry friction, mababang mga static at friction na mga halaga.
Materyal: Ptfe+Leaf Spring
|

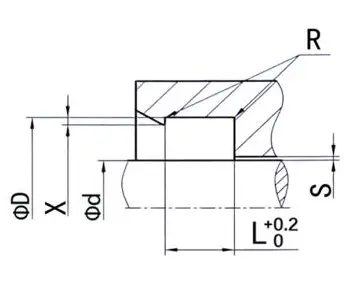

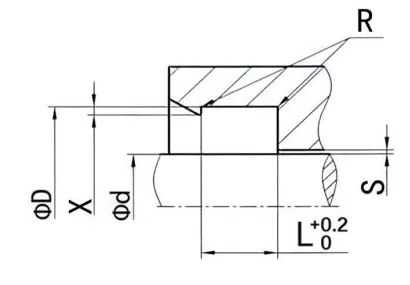

Mga halimbawa ng Groove ng Seal |
Ang mga sumusunod ay karaniwang mga sukat ng uka (mga seal ng alikabok ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Pinakamataas na agwat ng extrusion |
|||
|
100bar |
200bar |
400bar |
||||||||
|
10-19.9 |
D+4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
20-39.9 |
D+6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
40-119.9 |
D+9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.20 |
0.10 |
|||
|
120-1000 |
D+12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.25 |
0.12 |
|||
|
＞ 1000 |
D+19.0 |
15 |
0.8 |
0.9 |
0.50 |
0.40 |
0.20 |
|||
