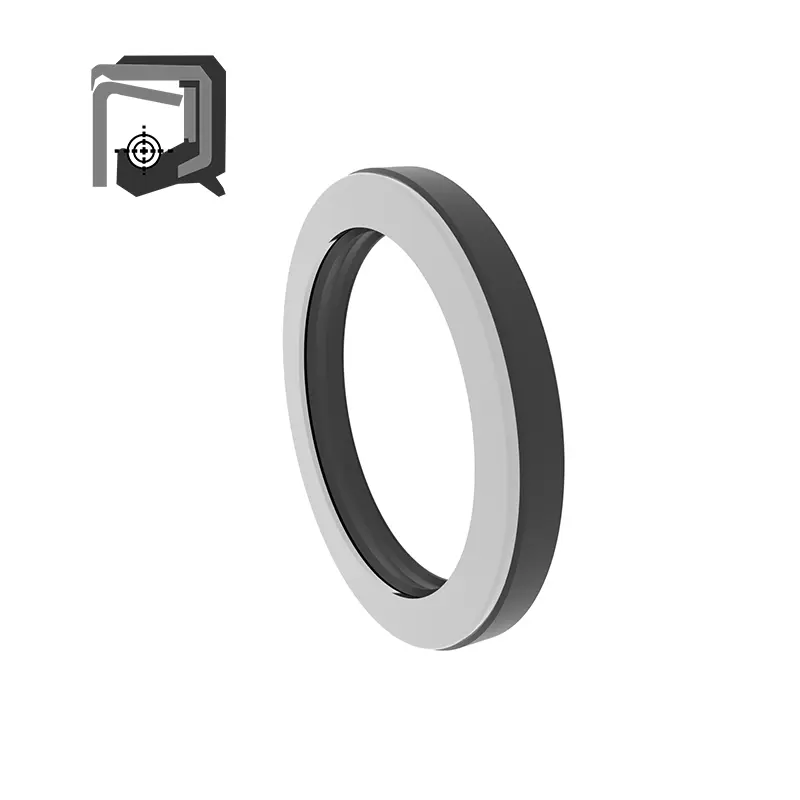

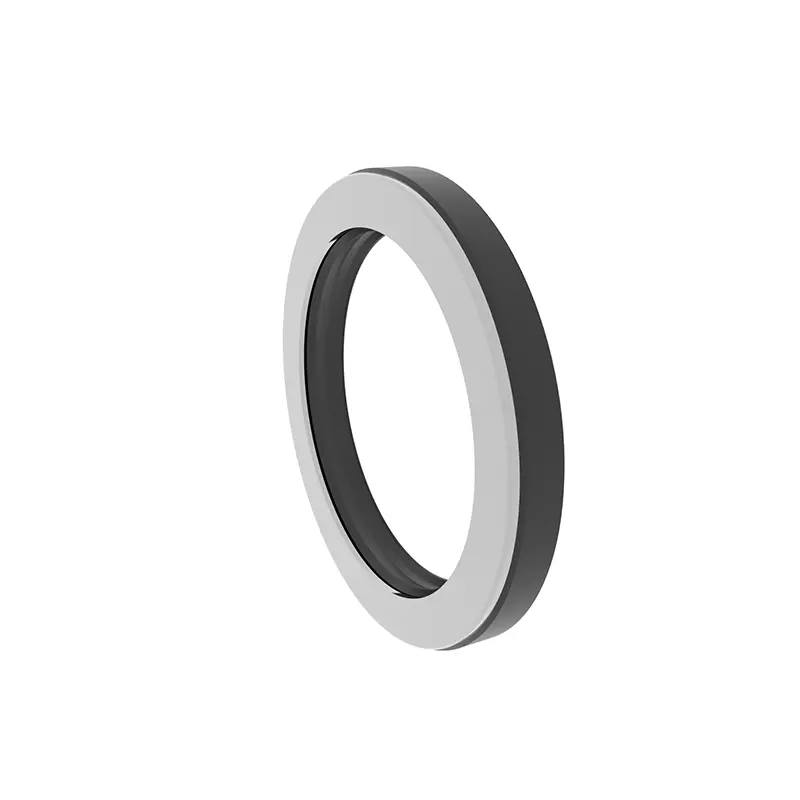

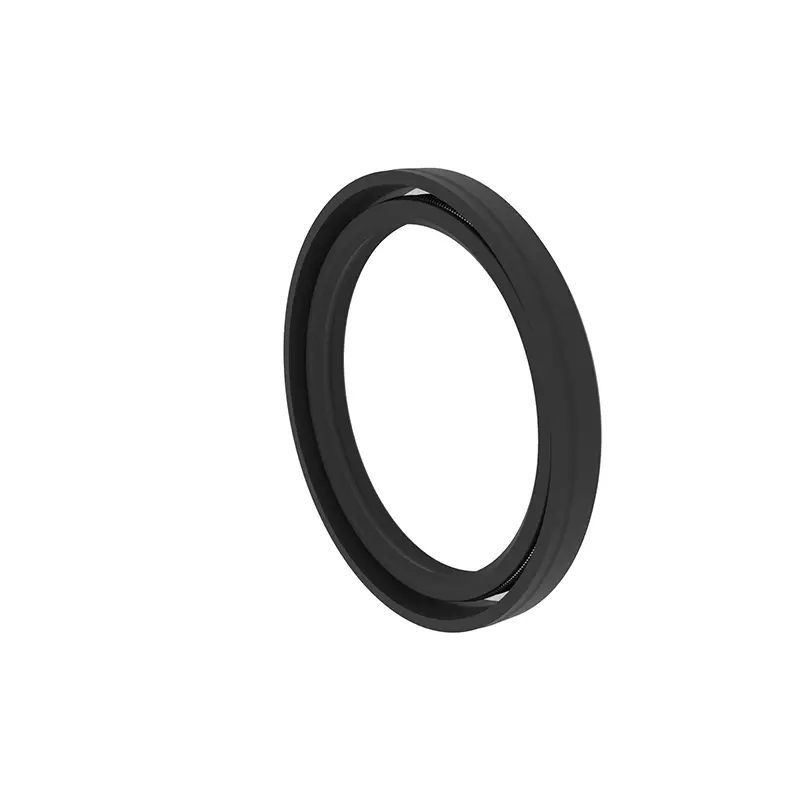

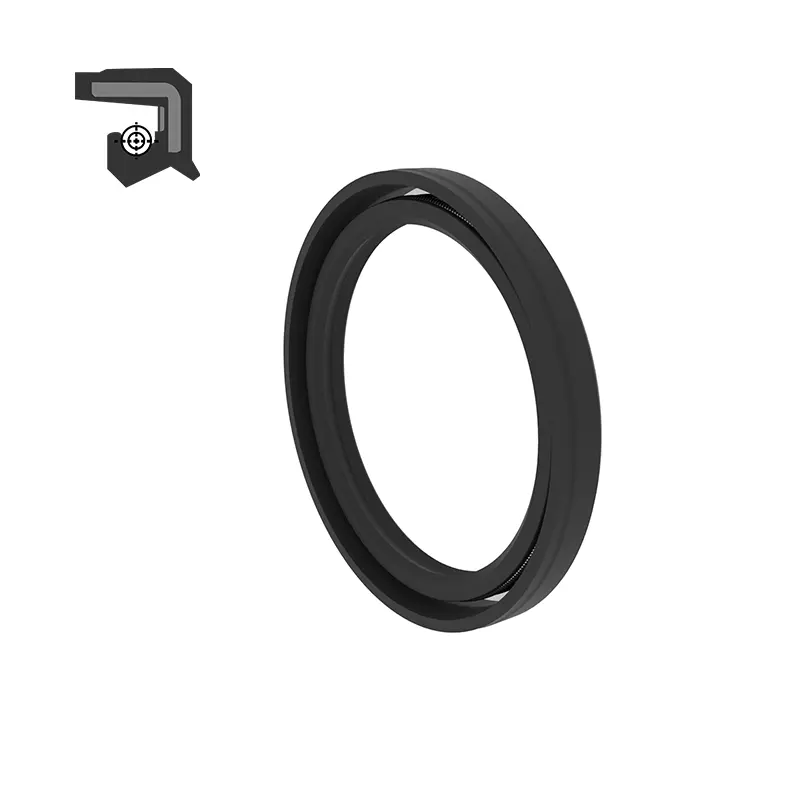

Pressure resistant skeleton oil seal

Ang pag -andar ng presyon ng lumalaban sa mga seal ng langis ng balangkas ay karaniwang ibukod ang mga bahagi na nangangailangan ng pagpapadulas mula sa mga bahagi ng output sa mga bahagi ng paghahatid upang maiwasan ang pagtagas ng langis ng lubricating.

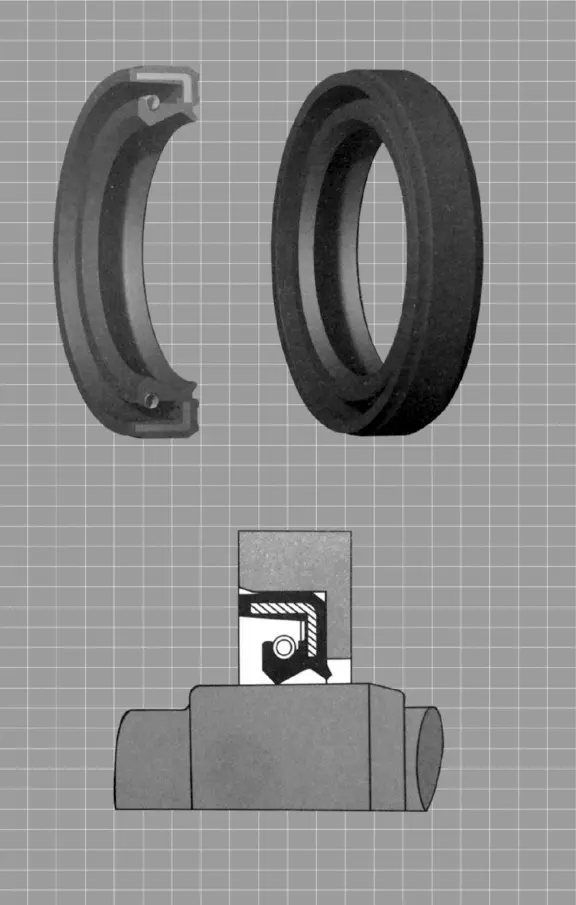

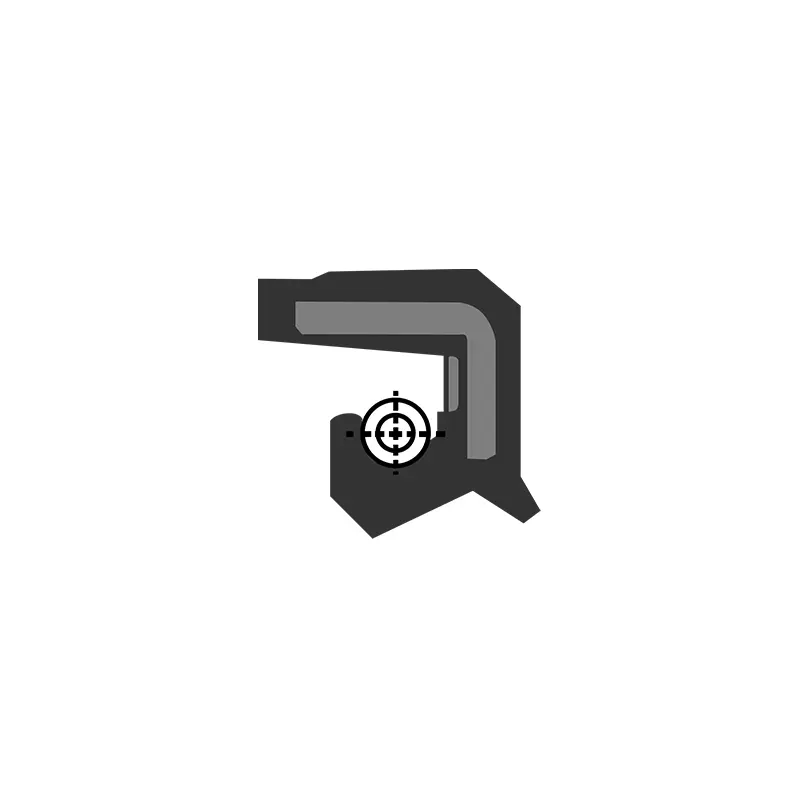

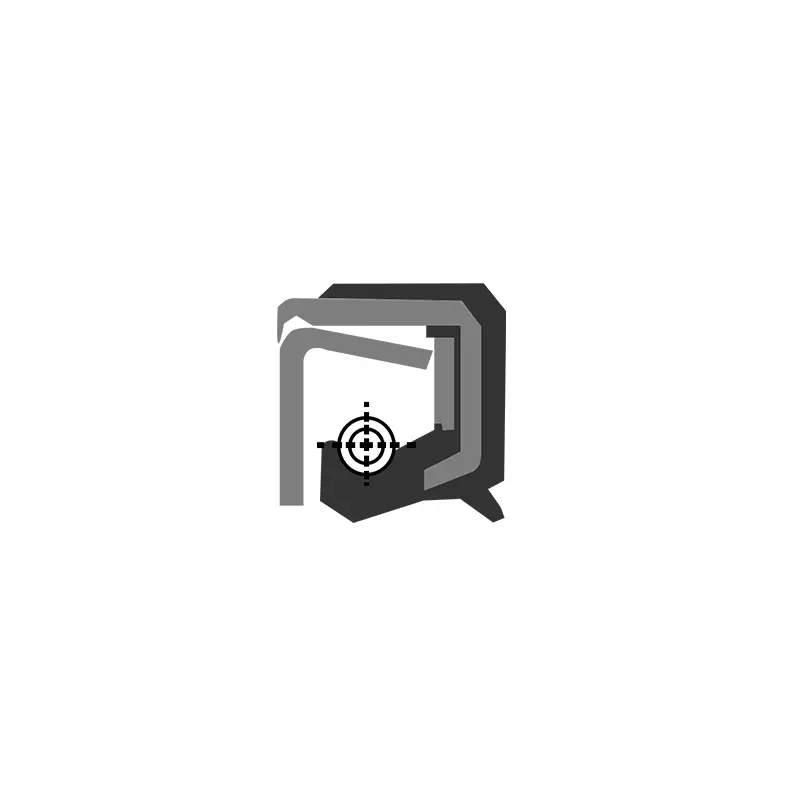

Ang istraktura ng presyon ng lumalaban sa mga selyo ng langis ng balangkas ay binubuo ng tatlong bahagi: pagbubuklod ng katawan, pagpapatibay ng balangkas at pag-iwas sa sarili na coil spring. Ang katawan ng sealing ay nahahati sa ilalim, baywang, pagputol ng gilid at pagbubuklod ng labi ayon sa iba't ibang bahagi. Karaniwan, ang panloob na diameter ng selyo ng langis ng balangkas sa libreng estado ay mas maliit kaysa sa diameter ng baras at may isang tiyak na "halaga ng panghihimasok". Samakatuwid, pagkatapos ng selyo ng langis ay ipinasok sa upuan ng selyo ng langis at ang baras, ang nababanat na puwersa ng gilid ng pagputol ng selyo ng langis at ang puwersa ng pag-urong ng self-tightening coil spring ay gumagawa ng isang radial clamping force sa baras, sa gayon nakakakuha ng pinakamahusay na epekto ng sealing. Ang pangkalahatang disenyo ng skeleton na lumalaban sa presyon ay may maliit na pagpapapangit ng labi at ginagamit para sa pag-sealing ng mga umiikot na shaft sa mga sitwasyon ng presyon.

Mga Tampok at Aplikasyon ng Produkto:

Mga Bentahe ng Produkto:

Disenyo ng Triple Structural: Ang katawan ng selyo, pinalakas na balangkas at pag-iingat sa sarili na coil spring ay nagtutulungan upang magbigay ng mahusay na epekto ng pagbubuklod.

Radial Clamping Force: Ang gilid ng nababanat na puwersa at puwersa ng pag -urong ng tagsibol ay gumagawa ng lakas ng clamping ng radial sa baras upang matiyak ang pinakamahusay na pagganap ng sealing.

Disenyo na lumalaban sa presyur: Ang pangkalahatang balangkas na lumalaban sa presyon ay ginagawang maliit ang pagpapapangit ng labi, na angkop para sa mga okasyon na may mataas na presyon ng pag-ikot ng shaft.

Malawak na kakayahang magamit: Ang presyur na lumalaban sa mga seal ng langis ng balangkas ay angkop para sa iba't ibang mga umiikot na shaft seal upang epektibong maiwasan ang pagpapadulas ng pagtagas ng langis.

Mga Eksena sa Application:

Ang pag -ikot ng mga seal ng shaft: Ang presyon ng lumalaban sa mga selyo ng langis ng balangkas ay ginagamit para sa pag -ikot ng mga shaft sa mga sitwasyon ng presyon upang maiwasan ang pagpapadulas ng langis.

Kagamitan sa Pang -industriya: Angkop para sa mga bahagi ng pagbubuklod na nangangailangan ng pagpapadulas, tulad ng mga sistema ng paghahatid ng mekanikal at mga sistema ng haydroliko.

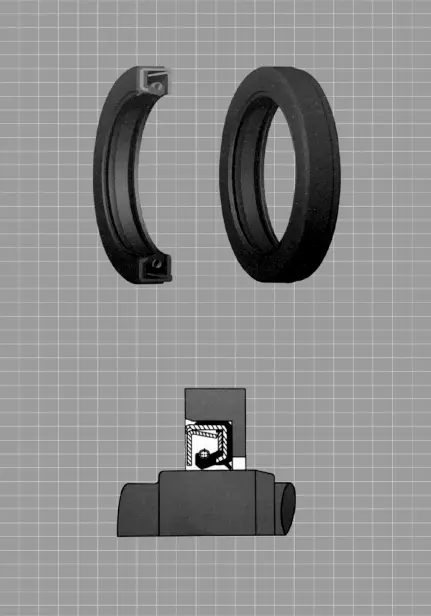

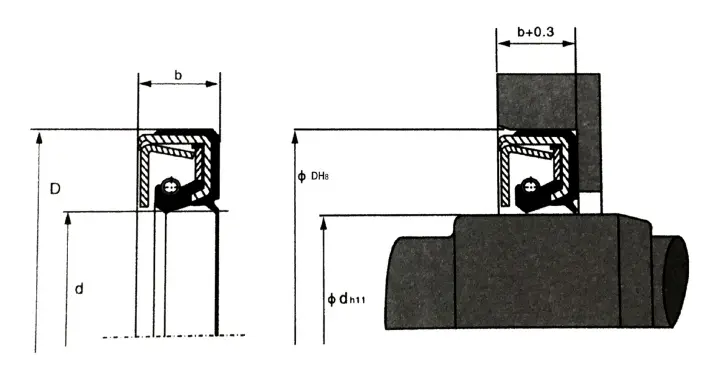

RCTCV Double Lip High Pressure Skeleton Oil Seal

Materyal: NBR Nitrile Rubber

Katamtaman: Base hydraulic oil

Temperatura ng pagtatrabaho ℃: -25 hanggang +100

Bilis: -

Paggawa ng presyon: 0.3MPa

Materyal na katigasan: -

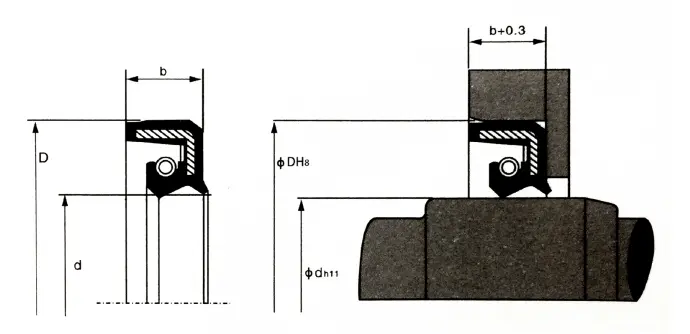

Pangkalahatang-ideya: Pangkalahatang disenyo ng balangkas na lumalaban sa presyon, maliit na pagpapapangit ng labi, na ginagamit para sa pag-sealing ng mga umiikot na shaft sa mga sitwasyon na nakalantad sa presyon.

Materyal: NBR Nitrile Rubber

Katamtaman: langis ng hydraulic na batay sa petrolyo

Temperatura ng pagtatrabaho ℃: -25 hanggang +100

Bilis: -

Paggawa ng Presyon: 1Mpa

Materyal na katigasan: -
