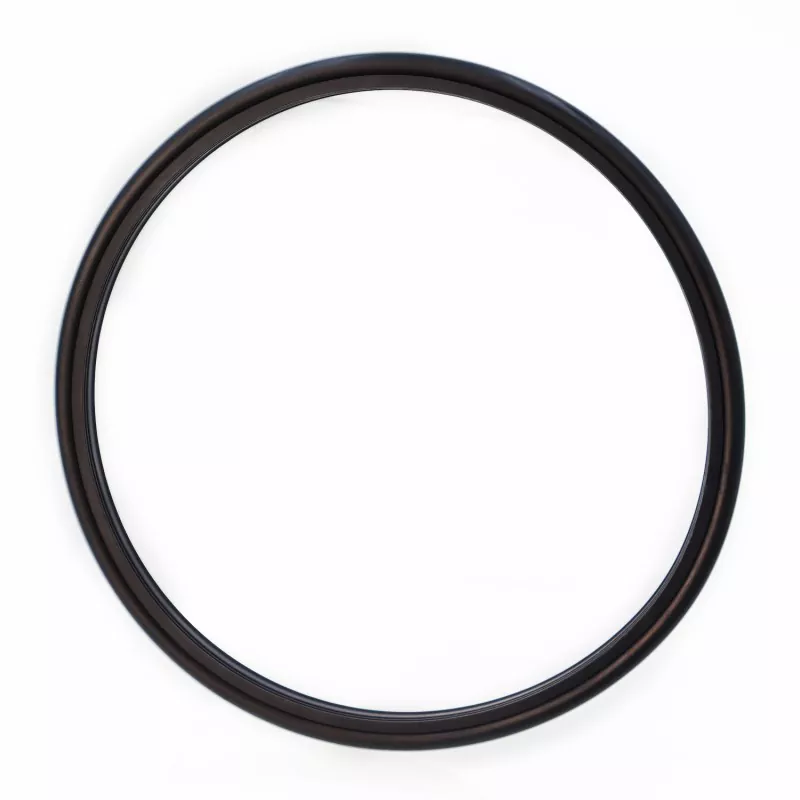

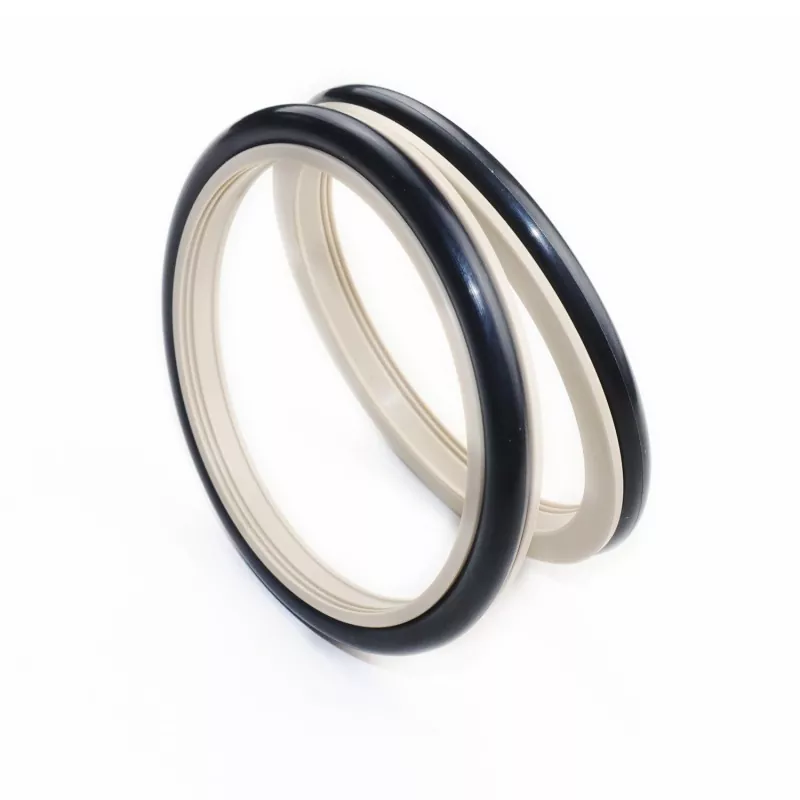

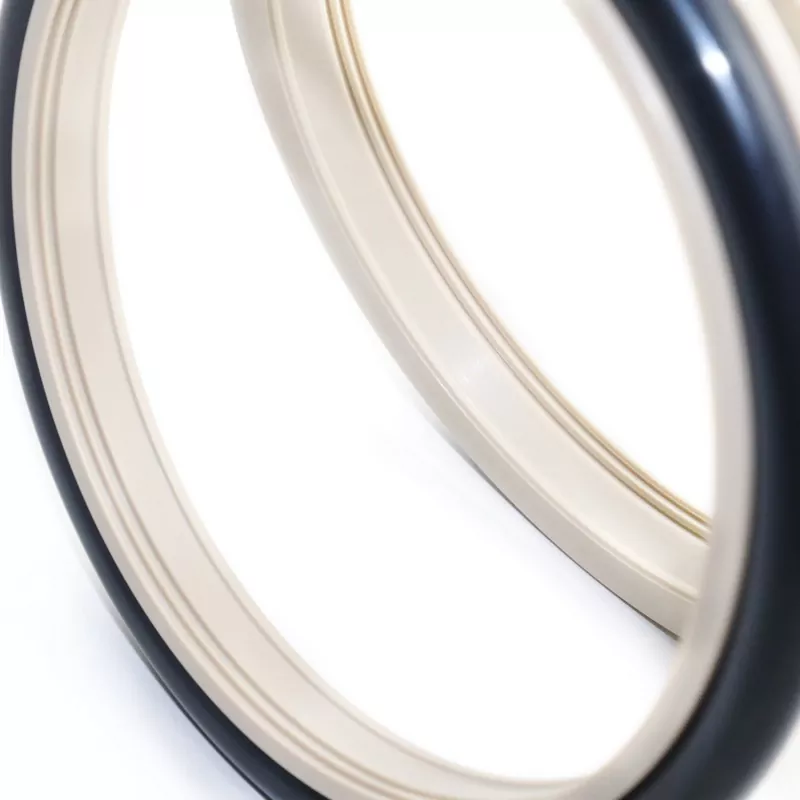

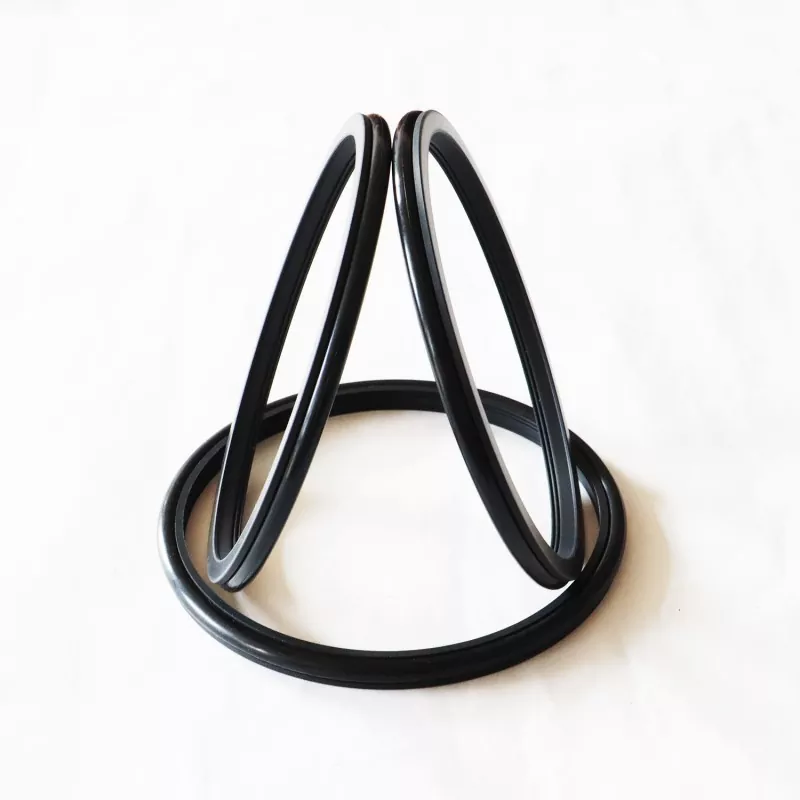

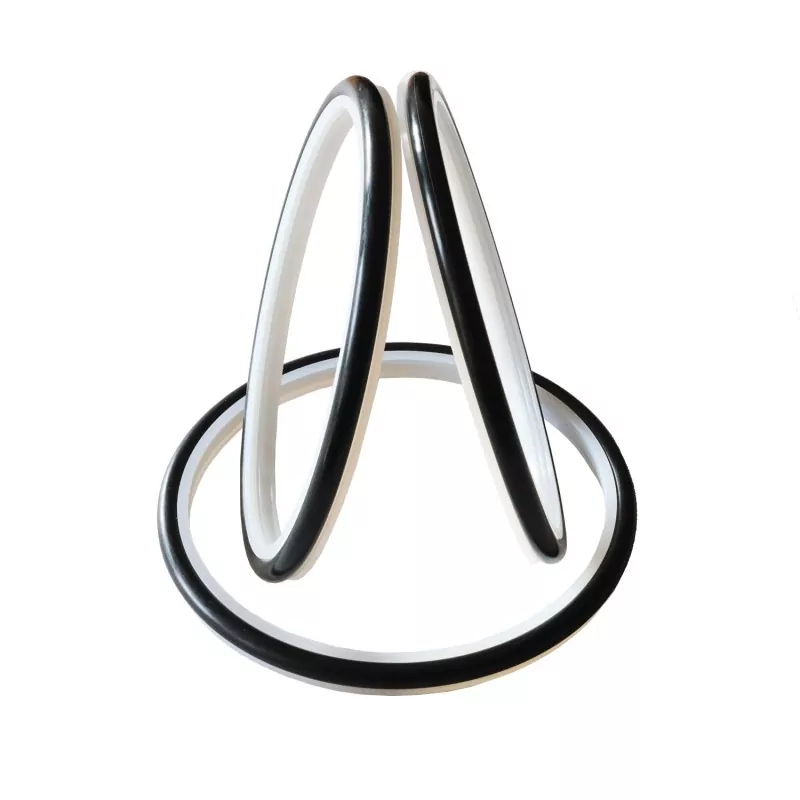

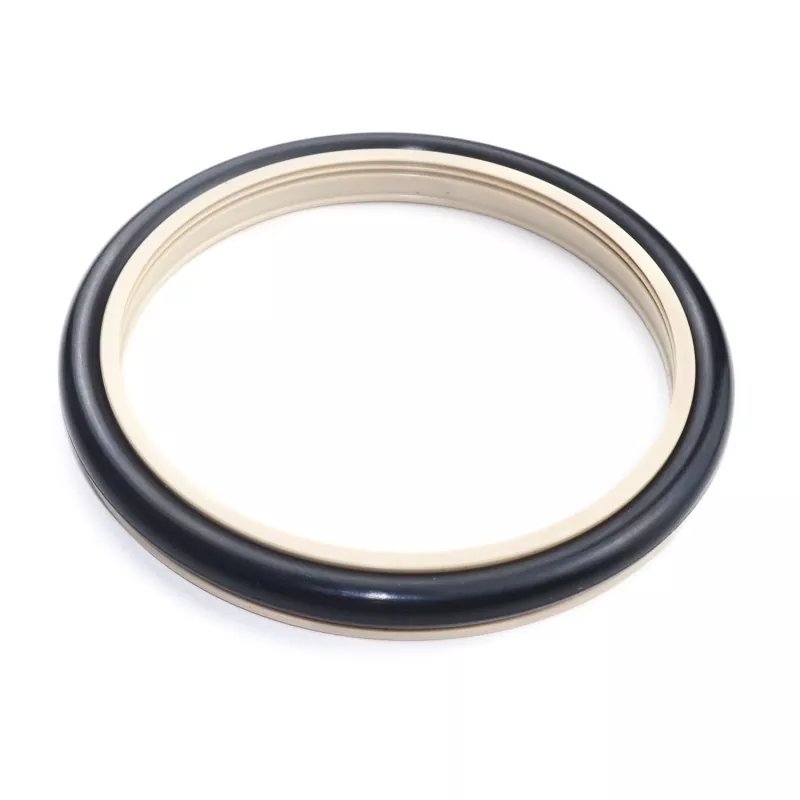

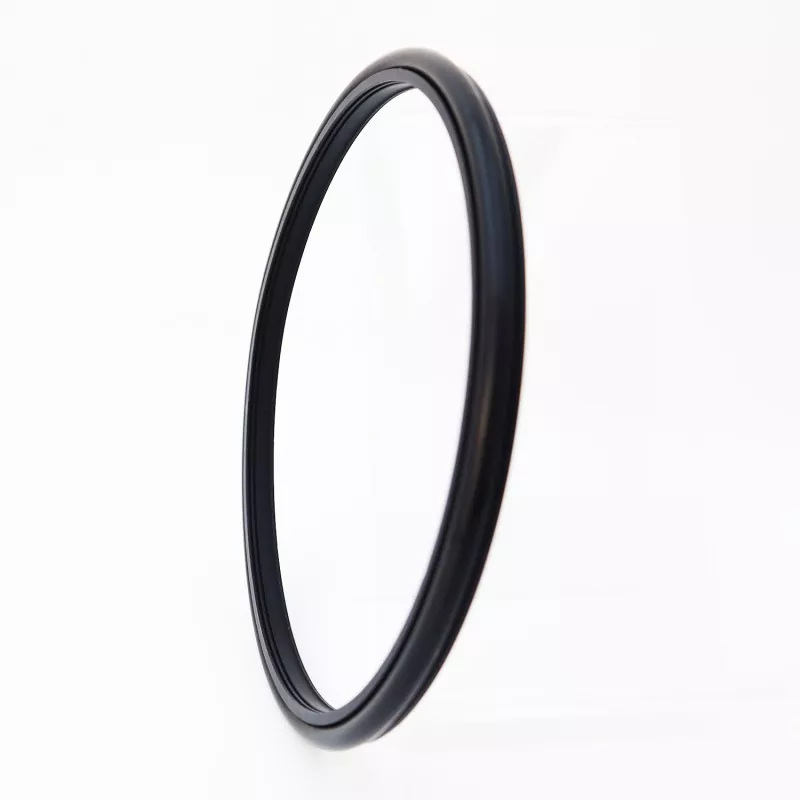

Ang reinforced serrated composite seal (cement slurry seal) para sa piston rods (shafts) ay binubuo ng isang espesyal na idinisenyong serrated sealing ring na gawa sa high-performance engineering plastic at isang rubber O-ring; ito ay angkop para sa unidirectional sealing sa hydraulic reciprocating at rotary applications. Pangunahing ginagamit ito sa mga plunger pump, mud pump, screw drilling tool, drilling rig, oil exploration equipment, concrete mixing plants, at higit pa.
Kabilang sa mga pangunahing tampok ang mahabang buhay ng serbisyo, mababang friction, mahusay na pagganap ng sealing, compact na disenyo, at kadalian ng pag-install, paggamit, at pagpapanatili. Ang optimized na disenyo ng sealing lip profile at kapal ay nagsisiguro ng epektibong sealing kahit na nalantad sa malupit na media tulad ng cement slurry.
Kapag ginamit sa mala-putik na media, inirerekomendang mag-iniksyon ng lubricating grease sa pagitan ng dalawa (o higit pa) na mga yugto ng sealing.
Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Temperatura (°C) |
Bilis (m/s) |
Katamtaman |
|
|
Reciprocating motion |
Paikot na paggalaw |
|||
|
≤100 |
-35 hanggang +100 (na may NBR O-ring) |
≤6 |
≤2 |
Tubig, putik, krudo, haydroliko na langis, emulsyon |
|
-20 hanggang +200 (na may FKM O-ring) |
||||
1. Ang mga katugmang O-ring na materyales ay kinabibilangan ng: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing ring material: Standard material PTFE4; Kasama sa iba pang magagamit na materyales ang PTFE2, PTFE3, PTFE5, UPE, PK1, PK2, atbp.
Modelo ng Order: RC2061-80*91.7*7.6-PTFE4-R01 (Modelo - Shaft Diameter * Groove Diameter * Groove Width - Material Code)
Available ang mga sukat sa loob ng tinukoy na hanay ng parameter.
|

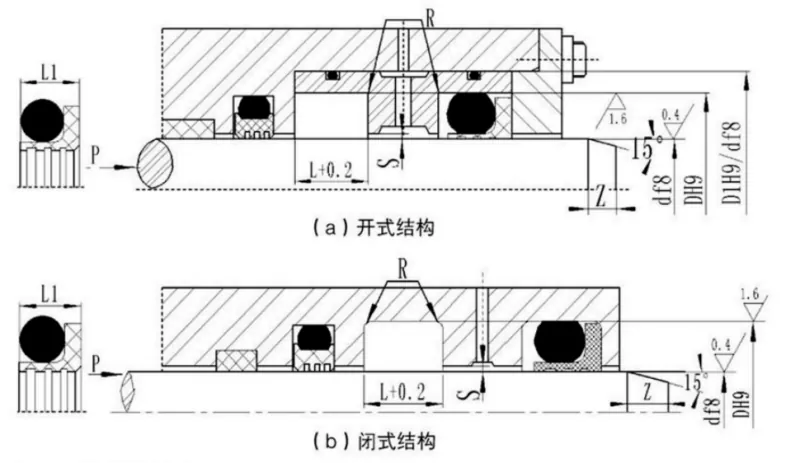

Saklaw ng diameter ng baras Karaniwang uri d f8 RC2061 |
Saklaw ng diameter ng baras Mabigat na tungkulin d f8 RC2061-Z |
Diametro ng uka D H9 |
Lapad ng uka L+0.2 |
Lapad ng selyo L1 |
Corner Radius Rmax |
Radial clearance Smax |
Chamfer Zmin |
O-ring cross-section diameter |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Tandaan: 1. Para sa mga diameter ng baras na ≤30 mm, inirerekomenda ang isang open groove na disenyo.
2. Para sa mga rotary sealing application, ang rotary shaft surface hardness ay dapat na HRC ≥58.
3. Para sa mga pressure na lampas sa 30 MPa, inirerekomenda ang H8/f8 fit para sa extrusion gap.
