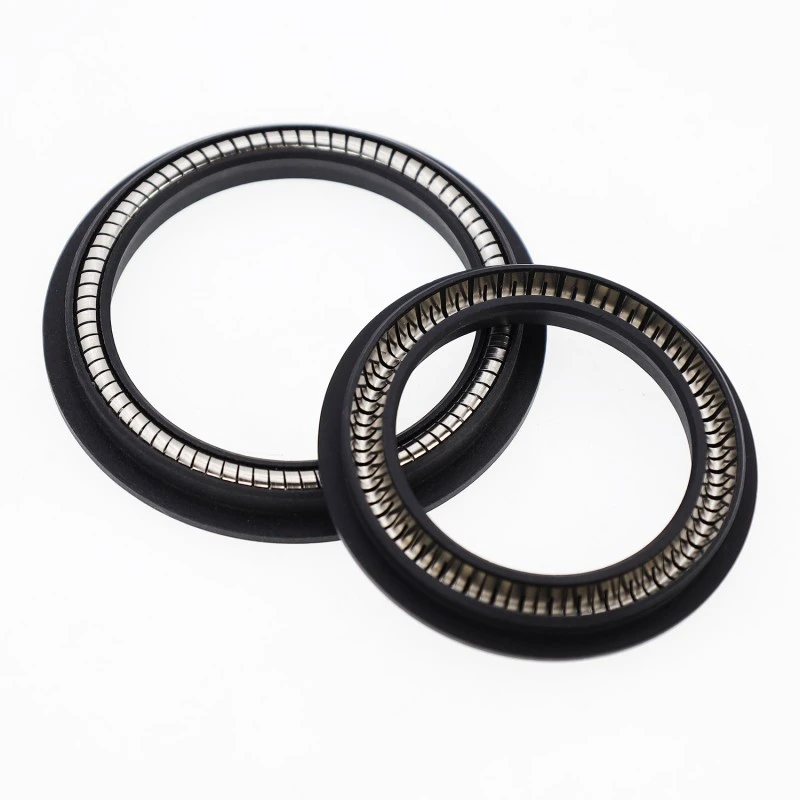

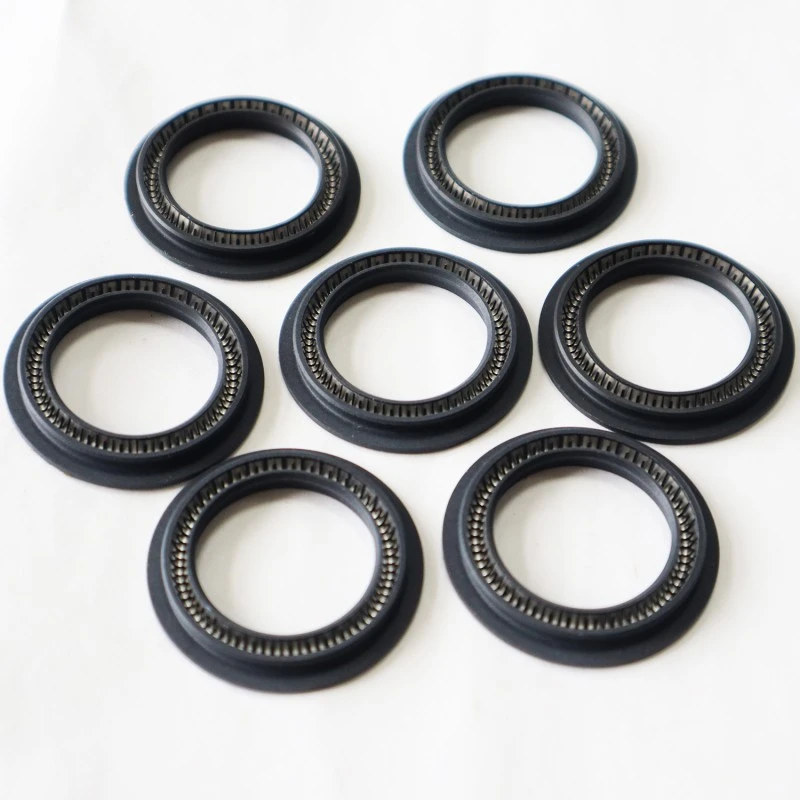

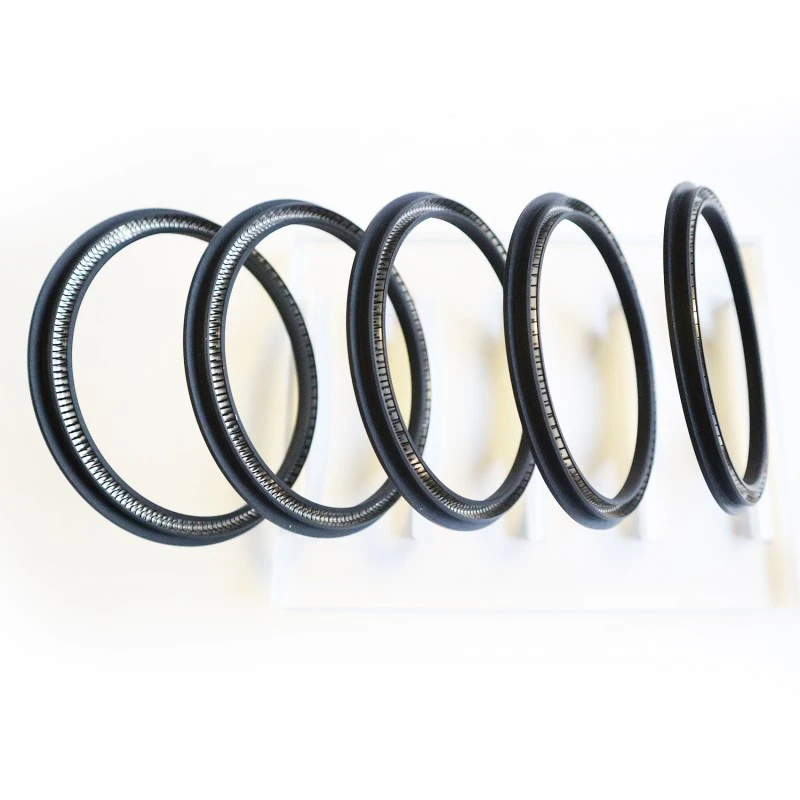

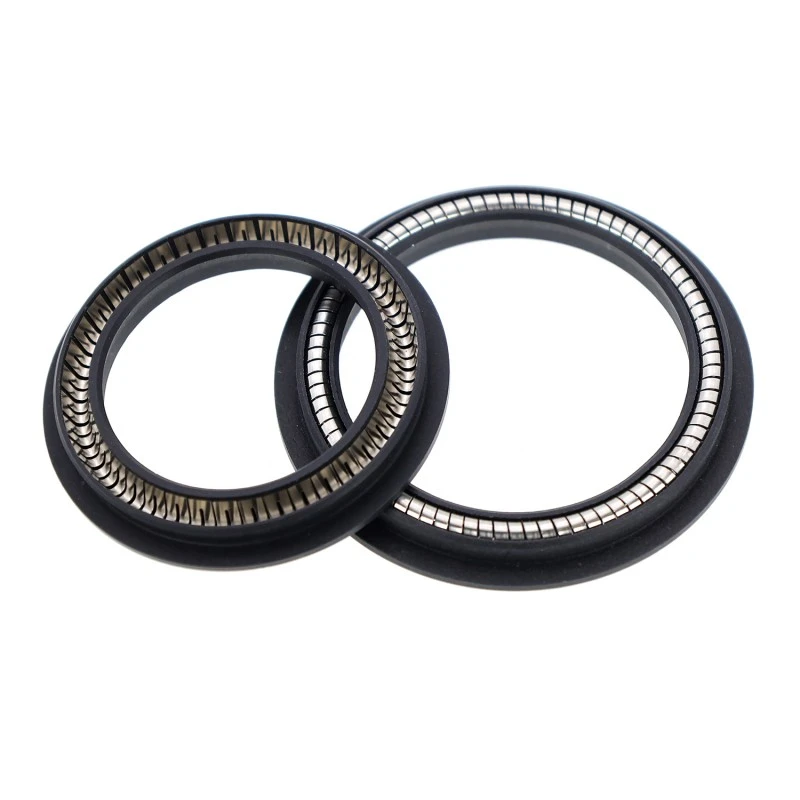

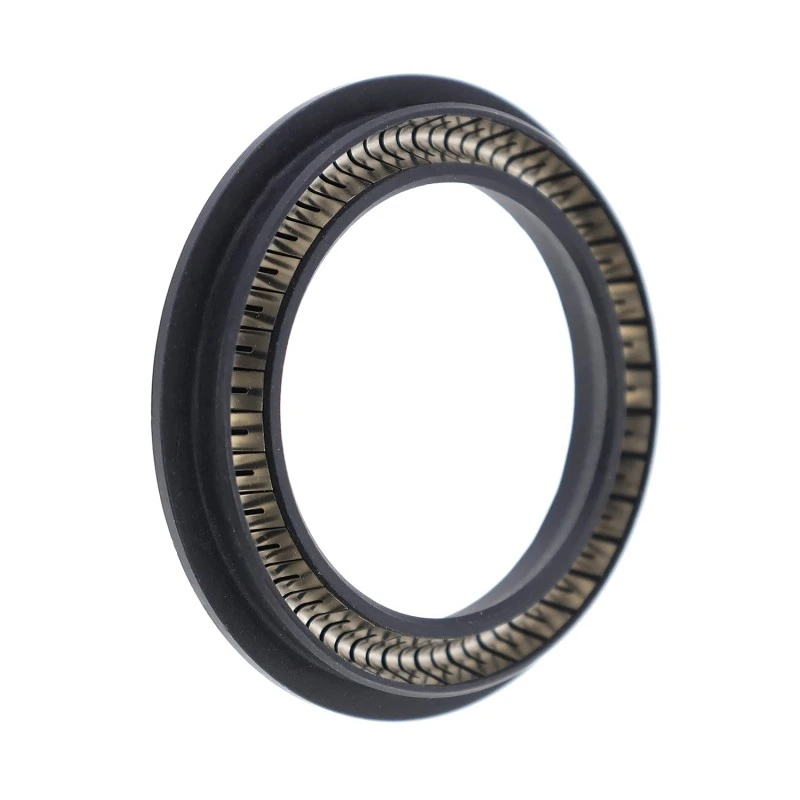

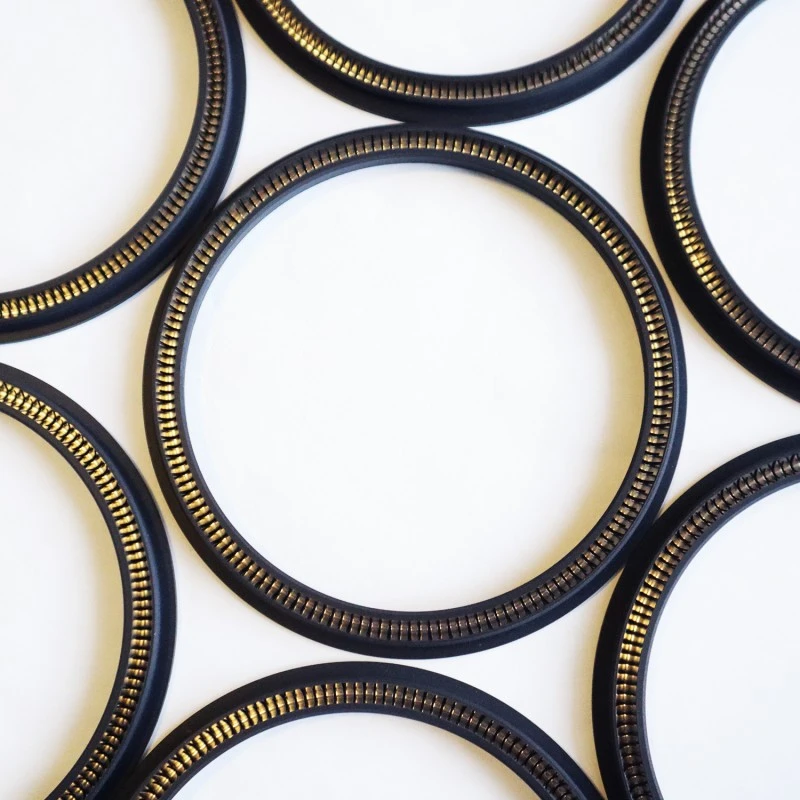

Ang mga spring-energized na seal para sa mga rotary shaft ay mataas ang pagganap, unidirectional pressure seal na ginagamit sa mga rotary shaft application. Ang RC2055 rotary seal ay binubuo ng stainless steel spring at high-performance na plastic. Kapag gumagamit ng RC2055-B at RC2055-C, ang naaangkop na materyal na elastomer ay dapat na maingat na piliin.
Naaangkop na mga kondisyon sa pagpapatakbo (hindi dapat mangyari nang sabay-sabay ang matinding mga halaga)
|
Presyon/MPa |
Temperatura / °C |
Bilis / m/s |
Katamtaman |
|||
|
≤35 |
RC2055 |
RC2055-B/C |
RC2055 |
RC2055-B |
RC2055-C |
Halos lahat ng likido at gas na media |
|
-200~+250 |
-35~+250 |
<2M/S |
<6M/S |
<2M/S |
||
Pagpili ng Materyal
1. Kabilang sa mga available na O-ring na materyales ang: R01 Nitrile rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Mga materyales ng seal ring: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, atbp.
3. Stainless steel spring: hugis-V na spring.
Kontrol sa Proseso ng Produksyon
Ang modernong production base ng RuiChen ay nilagyan ng high-precision injection molding machine, awtomatikong vacuum vulcanizing machine, at CNC precision machining equipment. Sa panahon ng proseso ng produksyon, ginagamit namin ang mga pamamaraan ng SPC (Statistical Process Control) upang subaybayan ang mga pangunahing parameter ng proseso gaya ng temperatura, presyon, at oras sa real time, na tinitiyak na ang bawat hinubog na produkto ay nagpapakita ng mataas na pagkakapare-pareho at katatagan.
Para sa mga kritikal na produkto, nagpapatupad kami ng 100% na sistema ng inspeksyon, sa halip na random na sampling, upang matiyak na ang bawat seal na inihatid sa aming mga customer ay kwalipikado.
Halimbawa ng order
RC2055-40-PTFE4+V: Shaft diameter 40, sealing ring material PTFE4, stainless steel spring ay hugis V.
RC2055-B-40-PTFE4+R02: Shaft diameter 40, sealing ring material na PTFE4, ang katugmang O-ring ay fluororubber.
RC2055-C-40-PTFE4+R02: Shaft diameter 40, sealing ring material na PTFE4, ang katugmang O-ring ay fluororubber.

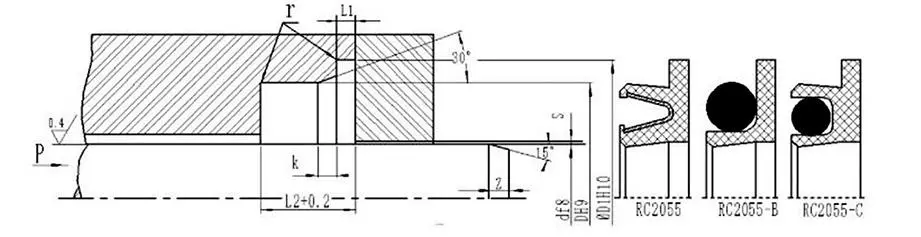

Talahanayan ng Mga Pagtutukoy (Lahat ng mga pagtutukoy sa loob ng hanay ng parameter ay magagamit)
|
Saklaw ng diameter ng baras d f8 |
Diametro ng uka DH9 |
Diametro ng uka D1H10 |
Lalim ng gilid L1 |
Lapad ng uka L |
Mag-import ng chamfer k |
Radial clearance Smax |
Haba ng chamfer |
r max |
|
|
10MPA |
20MPA |
||||||||
|
5~19.9 |
d+5 |
d+9 |
0.85-0.1 |
3.6 |
0.3 |
0.15 |
0.1 |
Zmin=0.8L |
0.8 |
|
20~39.9 |
d+7 |
d+12.5 |
1.35-0.15 |
4.8 |
0.4 |
0.20 |
0.15 |
1.1 |
|
|
40~400.9 |
d+10.5 |
d+17.5 |
1.8-02 |
7.1 |
0.5 |
0.25 |
0.20 |
1.4 |
|
|
401~1500 |
d+14 |
d+22 |
2.8-02 |
9.5 |
0.5 |
0.30 |
0.25 |
1.6 |
|
Tandaan: Inirerekomenda na ang katigasan ng ibabaw ng umiikot na baras ay HRC ≥ 58.
Talahanayan ng mga detalye at dimensyon (Naaangkop ang talahanayang ito sa RC2055-B at RC2055-C, na may parehong mga pagtutukoy)
|
Modelo |
d |
D |
D1 |
L |
L1 |
|
Modelo |
d |
D |
D1 |
L |
L1 |
|
RC2055-5 |
5 |
10 |
14 |
3.6 |
0.85 |
RC2055-28 |
28 |
35 |
40.5 |
4.8 |
1.35 |
|
|
RC2055-6 |
6 |
11 |
15 |
3.6 |
0.85 |
RC2055-30 |
30 |
37 |
42.5 |
4.8 |
1.35 |
|
|
RC2055-8 |
8 |
13 |
17 |
3.6 |
0.85 |
RC2055-32 |
32 |
39 |
44.5 |
4.8 |
1.35 |
|
|
RC2055-10 |
10 |
15 |
19 |
3.6 |
0.85 |
RC2055-35 |
35 |
42 |
47.5 |
4.8 |
1.35 |
|
|
RC2055-12 |
12 |
17 |
21 |
3.6 |
0.85 |
RC2055-36 |
36 |
43 |
48.5 |
4.8 |
1.35 |
|
|
RC2055-15 |
15 |
20 |
24 |
3.6 |
0.85 |
RC2055-40 |
40 |
50.5 |
57.5 |
7.1 |
1.8 |
|
|
RC2055-18 |
18 |
23 |
27 |
3.6 |
0.85 |
RC2055-45 |
45 |
55.5 |
62.5 |
7.1 |
1.8 |
|
|
RC2055-20 |
20 |
27 |
32.5 |
4.8 |
1.35 |
RC2055-50 |
50 |
60.5 |
67.5 |
7.1 |
1.8 |
|
|
RC2055-22 |
22 |
29 |
34.5 |
4.8 |
1.35 |
RC2055-55 |
55 |
65.5 |
72.5 |
7.1 |
1.8 |
|
|
RC2055-25 |
25 |
32 |
37.5 |
4.8 |
1.35 |
RC2055-56 |
56 |
66.5 |
73.5 |
7.1 |
1.8 |
|
Modelo |
d |
D |
D1 |
L |
L1 |
|
Modelo |
d |
D |
D1 |
L |
L1 |
|
RC2055-60 |
60 |
70.5 |
77.5 |
7.1 |
1.8 |
RC2055-210 |
210 |
220.5 |
227.5 |
7.1 |
1.8 |
|
|
RC2055-63 |
63 |
73.5 |
80.5 |
7.1 |
1.8 |
RC2055-220 |
220 |
230.5 |
237.5 |
7.1 |
1.8 |
|
|
RC2055-65 |
65 |
75.5 |
82.5 |
7.1 |
1.8 |
RC2055-230 |
230 |
240.5 |
247.5 |
7.1 |
1.8 |
|
|
RC2055-70 |
70 |
80.5 |
87.5 |
7.1 |
1.8 |
RC2055-240 |
240 |
250.5 |
257.5 |
7.1 |
1.8 |
|
|
RC2055-80 |
80 |
90.5 |
97.5 |
7.1 |
1.8 |
RC2055-250 |
250 |
260.5 |
267.5 |
7.1 |
1.8 |
|
|
RC2055-90 |
90 |
100.5 |
107.5 |
7.1 |
1.8 |
RC2055-260 |
260 |
270.5 |
277.5 |
7.1 |
1.8 |
|
|
RC2055-100 |
100 |
110.5 |
117.5 |
7.1 |
1.8 |
RC2055-280 |
280 |
290.5 |
297.5 |
7.1 |
1.8 |
|
|
RC2055-110 |
110 |
120.5 |
127.5 |
7.1 |
1.8 |
RC2055-300 |
300 |
310.5 |
317.5 |
7.1 |
1.8 |
|
|
RC2055-115 |
115 |
125.5 |
132.5 |
7.1 |
1.8 |
RC2055-320 |
320 |
330.5 |
337.5 |
7.1 |
1.8 |
|
|
RC2055-120 |
120 |
130.5 |
137.5 |
7.1 |
1.8 |
RC2055-350 |
350 |
360.5 |
367.5 |
7.1 |
1.8 |
|
|
RC2055-125 |
125 |
135.5 |
142.5 |
7.1 |
1.8 |
RC2055-380 |
380 |
390.5 |
397.5 |
7.1 |
1.8 |
|
|
RC2055-130 |
130 |
140.5 |
147.5 |
7.1 |
1.8 |
RC2055-400 |
400 |
410.5 |
417.5 |
7.1 |
1.8 |
|
|
RC2055-140 |
140 |
150.5 |
157.5 |
7.1 |
1.8 |
RC2055-420 |
420 |
434 |
442 |
9.5 |
2.8 |
|
|
RC2055-150 |
150 |
160.5 |
167.5 |
7.1 |
1.8 |
RC2055-450 |
450 |
464 |
472 |
9.5 |
2.8 |
|
|
RC2055-160 |
160 |
170.5 |
177.5 |
7.1 |
1.8 |
RC2055-480 |
480 |
494 |
502 |
9.5 |
2.8 |
|
|
RC2055-170 |
170 |
180.5 |
187.5 |
7.1 |
1.8 |
RC2055-500 |
500 |
514 |
522 |
9.5 |
2.8 |
|
|
RC2055-180 |
180 |
190.5 |
197.5 |
7.1 |
1.8 |
RC2055-600 |
600 |
614 |
622 |
9.5 |
2.8 |
|
|
RC2055-190 |
190 |
200.5 |
207.5 |
7.1 |
1.8 |
RC2055-700 |
700 |
714 |
722 |
9.5 |
2.8 |
|
|
RC2055-200 |
200 |
210.5 |
217.5 |
7.1 |
1.8 |
RC2055-800 |
800 |
814 |
822 |
9.5 |
2.8 |
Tandaan: Kung ang mga kinakailangang detalye ay hindi nakalista sa talahanayang ito, mangyaring makipag-ugnayan sa aming kumpanya. Maaari kaming magbigay ng mga produkto hanggang sa 1600mm ang laki.
