Bore Foot Type Combined Seal

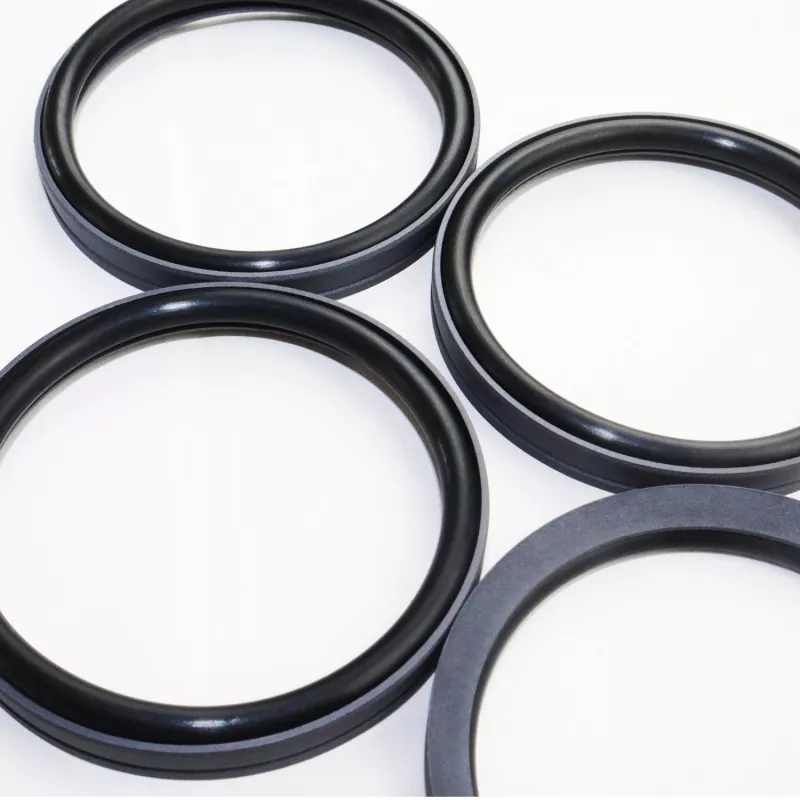

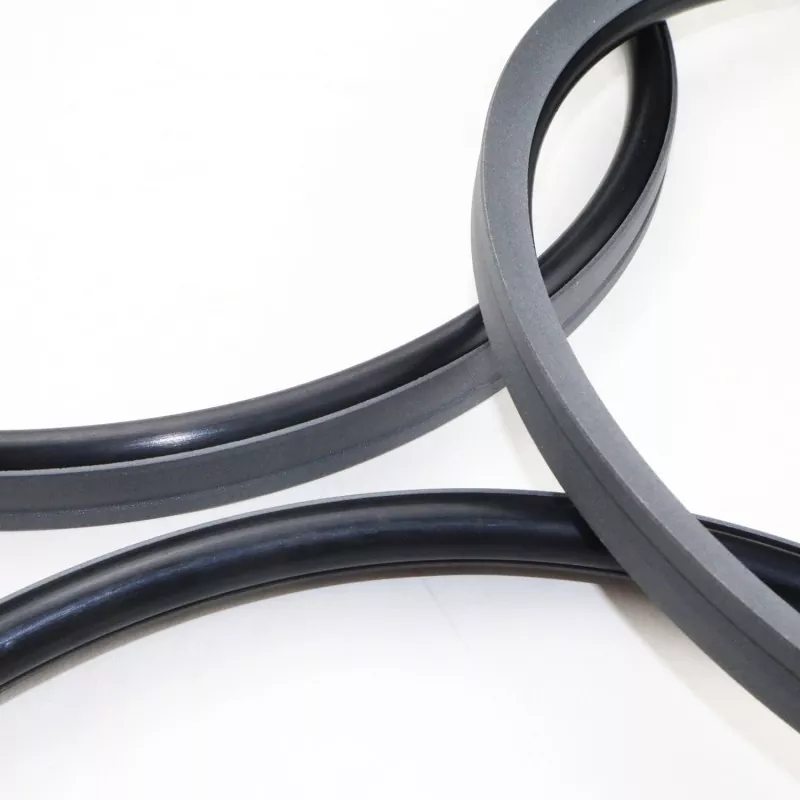

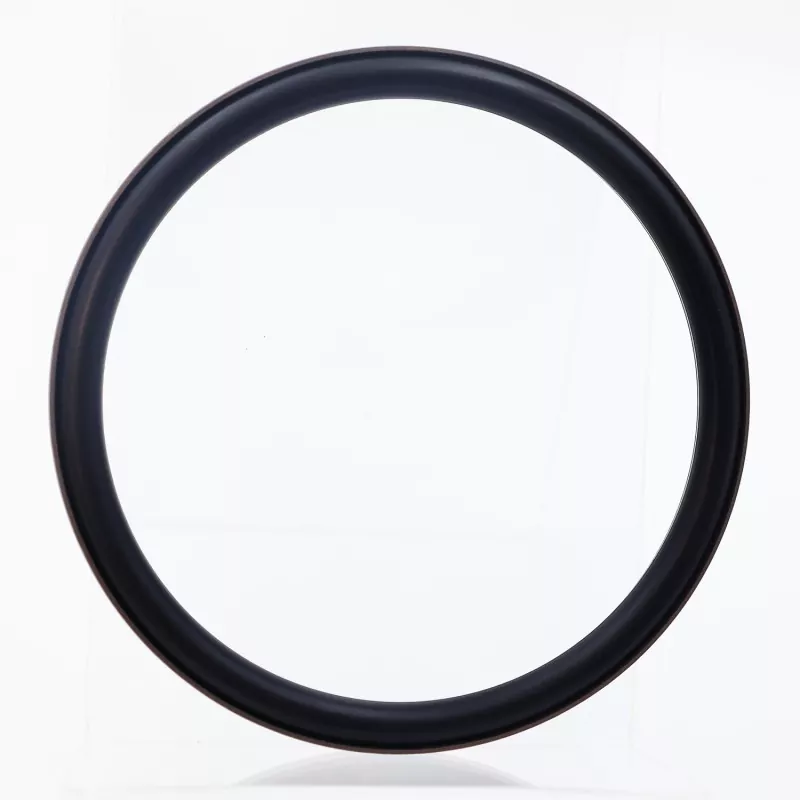

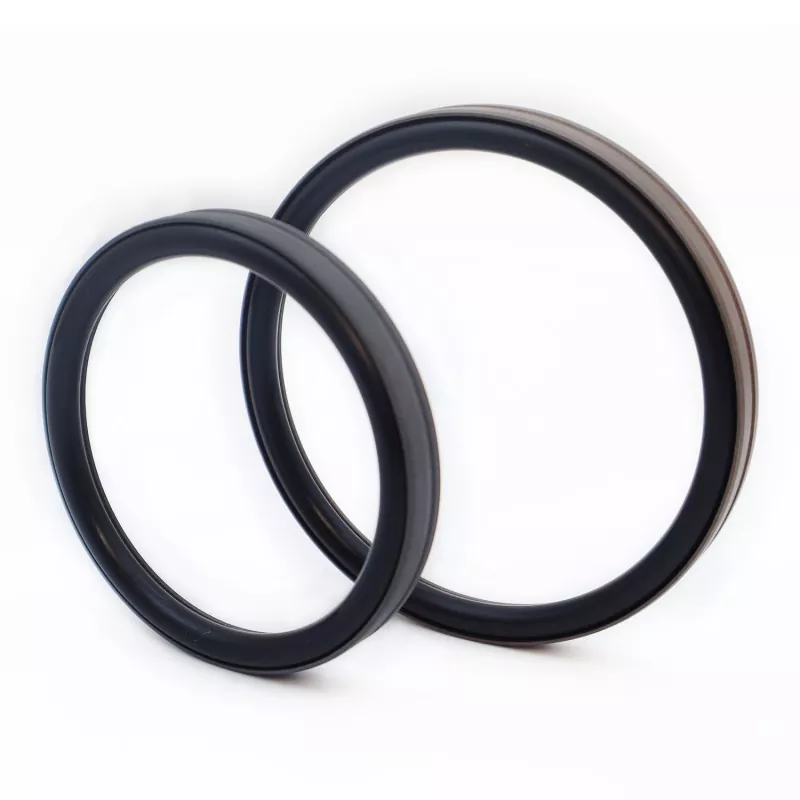

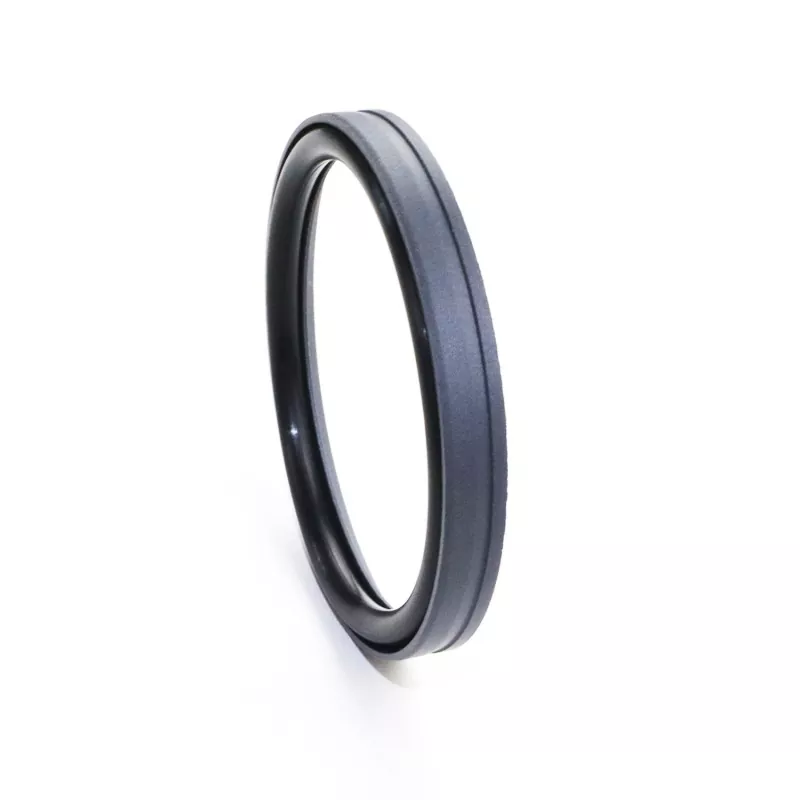

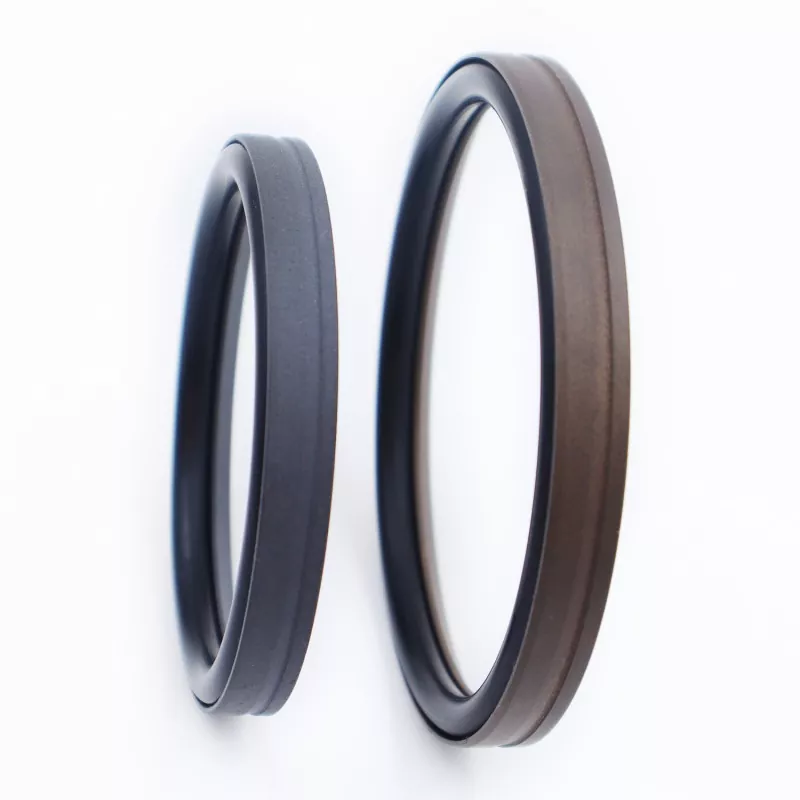

Ang Bore Foot Type Combined Seal ay binubuo ng isang hugis paa na sealing ring na gawa sa PTFE (o isang PTFE composite) at isang rubber O-ring; ito ay dinisenyo para sa single-acting sealing sa hydraulic at pneumatic reciprocating applications. Ito ay nakategorya sa serye ng RC53 at RC54 batay sa katugmang O-ring (sumusunod sa pamantayan ng GB1235). Salamat sa manipis na labi na disenyo ng sealing ring, nag-aalok ito ng mahusay na follow-up na kompensasyon at mahusay na pagganap ng sealing. Mahusay itong gumaganap sa ilalim ng parehong mataas at mababang presyon, gumagana nang walang "stick-slip" (pag-crawl), sumusuporta sa pangmatagalang oil-free sealing, at malawakang ginagamit para sa mga high-pressure na cylinder piston.

Ang hugis-wedge na uka sa hugis-paa na sealing surface ay nagpapaganda ng sealing integrity at contamination resistance habang binabawasan ang friction. Ang disenyo ng istruktura ay nagpapabuti din sa kapasidad na nagdadala ng presyon ng selyo. Sa pangkalahatan, hindi ito angkop para sa pag-install sa mga saradong uka.

Mga Tampok ng Produkto

1. Angkop para sa parehong haydroliko at pneumatic na mga aplikasyon;

2. Napakahusay na pagganap ng sealing sa ilalim ng parehong mataas at mababang mga kondisyon ng presyon;

3. Mababang friction, minimal breakaway resistance, smooth motion, pantay na dynamic at static friction, at walang stick-slip;

4. Mahabang buhay ng serbisyo; angkop para sa mga application na walang langis na pagpapadulas;

5. Angkop para sa high-pressure at ultra-high-pressure sealing;

Mga Kundisyon sa Pagpapatakbo

Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.

Pagpili ng Materyal

1. Ang mga katugmang O-ring na materyales ay kinabibilangan ng: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM), atbp.

2. Materyal ng sealing ring: Standard material PTFE3; Kasama sa iba pang magagamit na materyales ang PTFE2, PTFE4, at iba pang plastik na may mataas na pagganap.

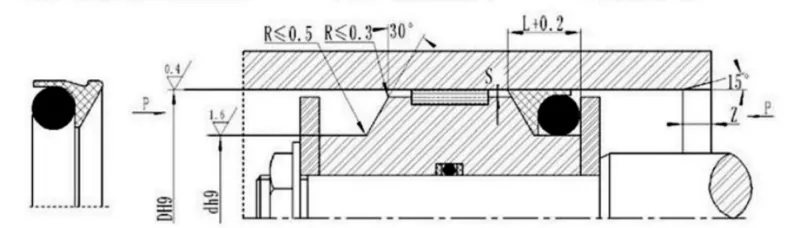

Halimbawa ng Pag-order

Modelo ng Order: RC53-80x69.6x9.8-PTFE3-R01

Bore Diameter x Groove Diameter x Groove Lapad | PTFE3: Binagong PTFE material code | R01: O-ring na materyal na code

Talaan ng Pagtutukoy

1. Talaan ng Mga Pagtutukoy ng RC53

Anumang laki sa loob ng hanay ng parameter ay magagamit

2. Mga Detalye ng RC54

Tugma sa GB1235 O-rings; anumang laki sa loob ng tinukoy na hanay ay maaaring ibigay.

Tandaan: Para sa mga pressure na >60 MPa, ang H8/8 fit tolerance ay ginagamit sa seal base area, at ang ultra-high-pressure seal clearance na Smax ay <0.05.
