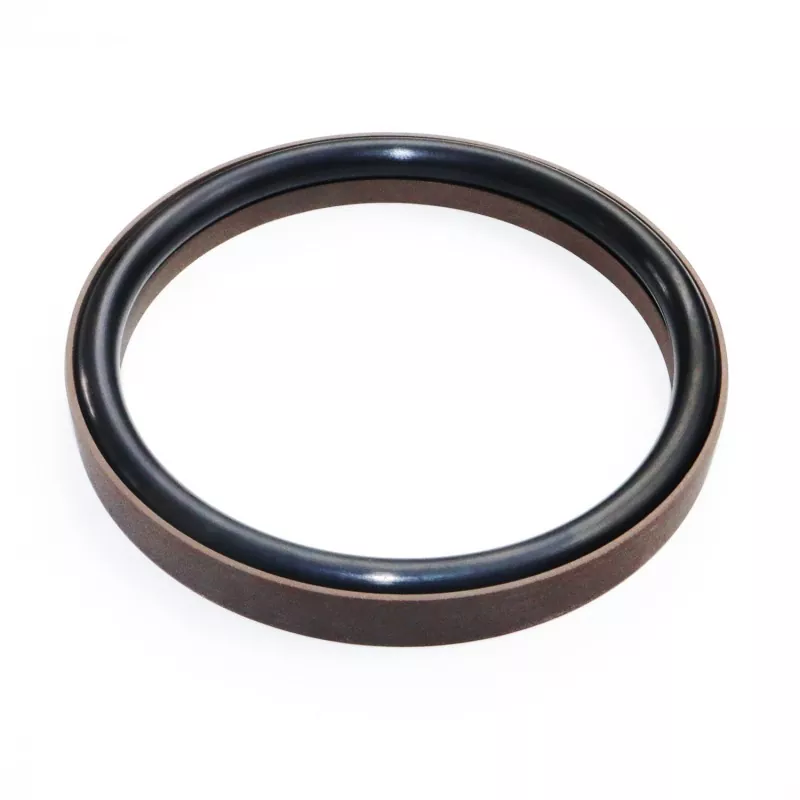

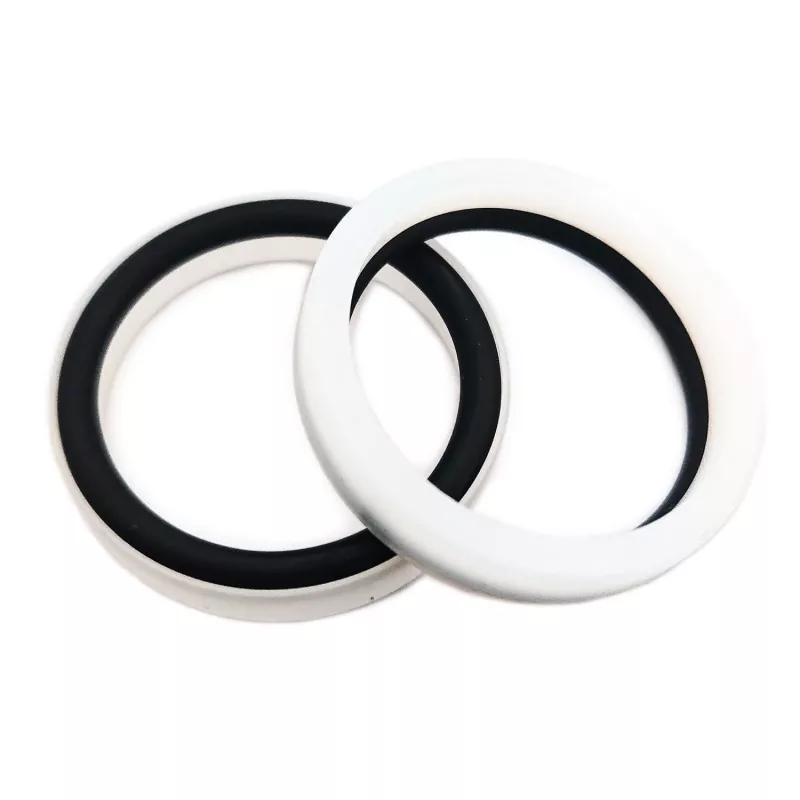

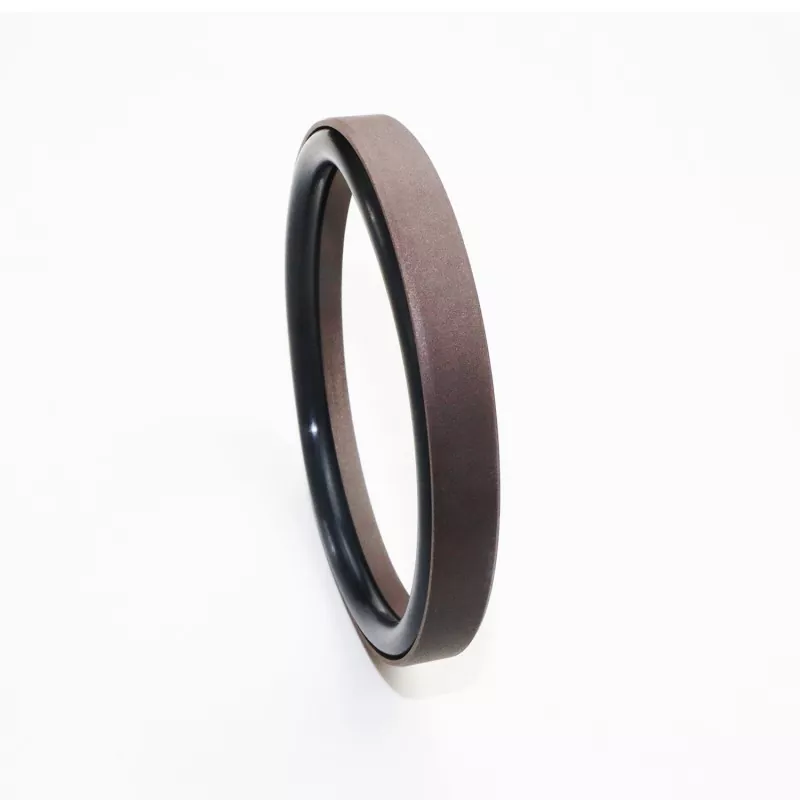

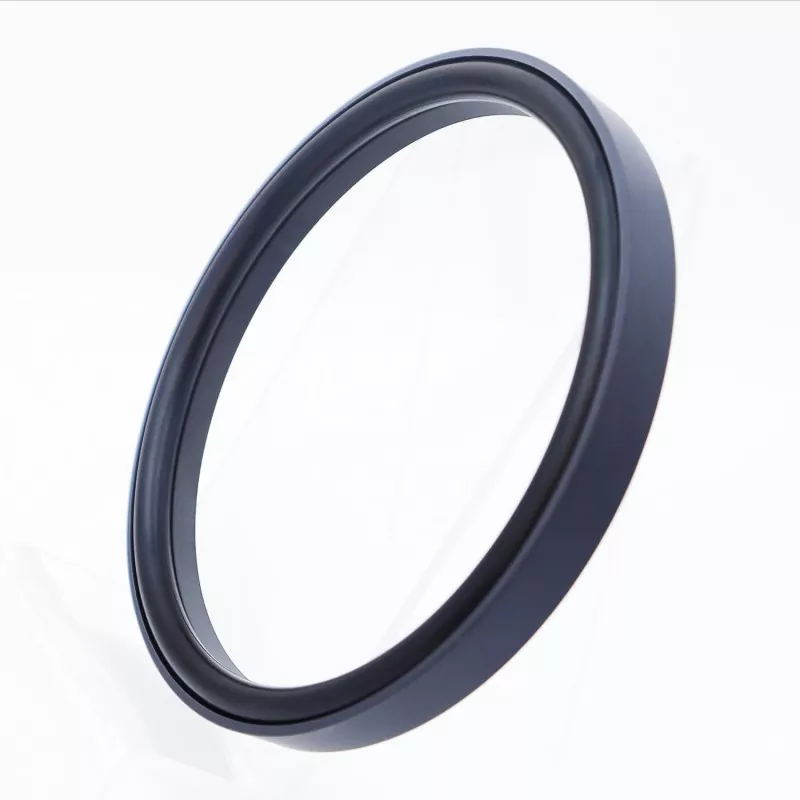

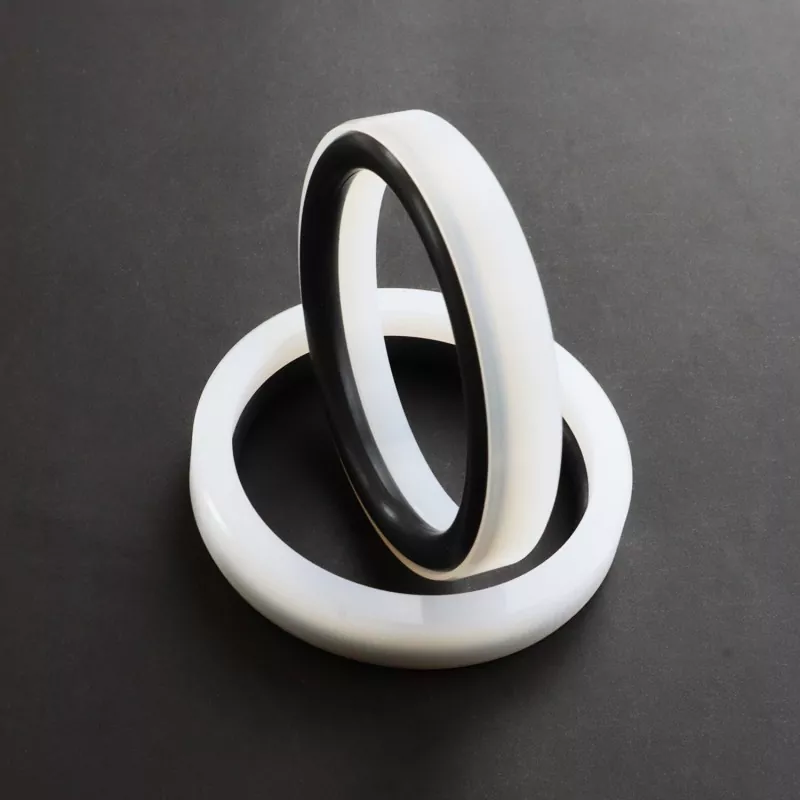

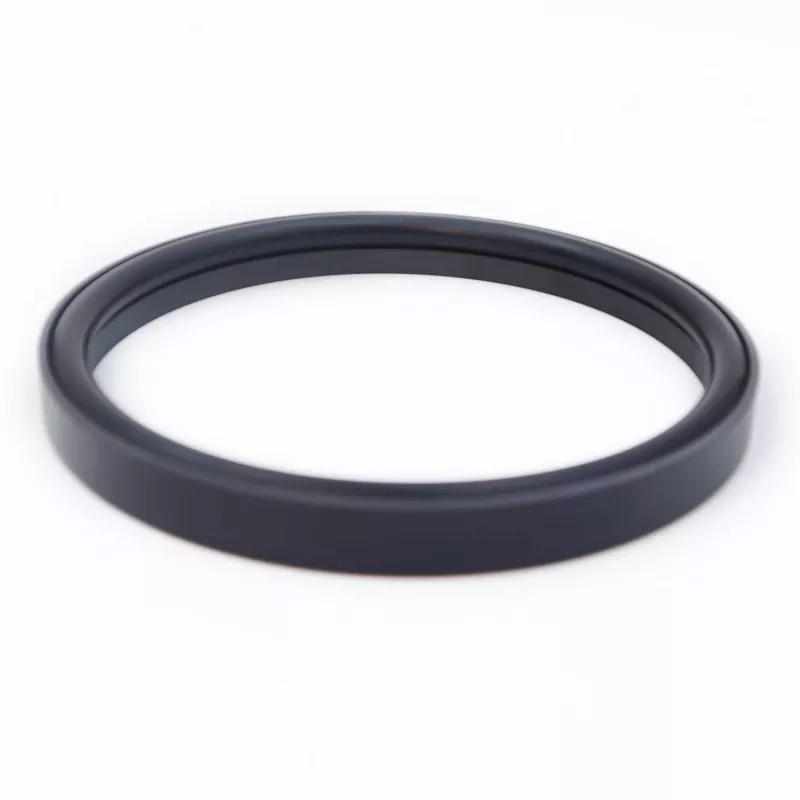

Ang Reinforced Step Combined Seal para sa Rod (idinisenyo para sa ultra-high pressure at water-based na mga application) ay binubuo ng isang reinforced right-angled sealing ring na gawa sa PTFE (o isang PTFE composite) at isang rubber O-ring. Ito ay makukuha sa RC58 at RC59 series, depende sa partikular na O-ring na ginamit (sumusunod sa pamantayan ng GB1235). Nag-aalok ito ng low-friction performance—pagtitiyak ng zero resistance sa startup at smooth reciprocating motion na walang stick-slip—at angkop para sa pangmatagalang operasyon sa mga oil-free na kapaligiran, sa gayon ay makabuluhang binabawasan ang posibilidad ng pagkabigo ng kagamitan at pagpapababa ng mga gastos sa pagpapanatili.
Salamat sa na-optimize na kapal ng sealing ring, epektibong gumaganap ang seal kahit na ginamit sa tubig o iba pang low-viscosity media. Ang structural na disenyo ng reinforced sealing ring ay nagpapahusay din sa paglaban nito sa mataas at ultra-high pressures. Sa pangkalahatan, ang selyong ito ay hindi maaaring mai-install sa isang saradong uka.
1. Mababang friction: minimal na startup resistance, smooth motion, pantay na dynamic at static friction, at walang stick-slip;
2. Mahabang buhay ng serbisyo: angkop para sa mga application na walang langis na pagpapadulas;
3. Angkop para sa sealing high-pressure at ultra-high-pressure system, pati na rin ang low-viscosity media tulad ng tubig;
Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Temperatura (°C) |
Bilis m/s |
Media |
|
≤200 |
-35 hanggang +100 (na may NBR O-ring) |
≤6 |
Mineral-based hydraulic oil, fire-resistant fluid (HFA/HFB), tubig, atbp. |
|
-20 hanggang +200 (na may FKM O-ring) |
1. Kasama sa mga katugmang O-ring na materyales ang: RO1 Nitrile Rubber (NBR), RO2 Fluoroelastomer (FKM), atbp.
2. Materyal ng sealing ring: Standard material PTFE3; Kasama sa mga alternatibong materyales ang PTFE2, PTFE4, at iba pang plastik na may mataas na pagganap.
Modelo ng Order: RC58—80x69.2x10.5—PTFE3—R01
Modelo - Bore Diameter x Groove Diameter x Groove Lapad | PTFE3 - Binagong PTFE Material Code | R01 - O-ring Material Code
Available ang mga pagtutukoy sa loob ng hanay ng parameter.
|

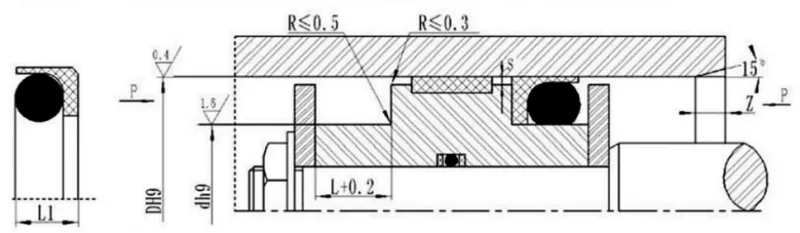

Karaniwang Modelo DH9 RC58 |
Light-load DH9 RC58-Q |
Mabigat na tungkulin DH9 RC58-Z |
Diametro ng uka d h9 |
Lapad ng uka L+0.2 |
Taas ng selyo L1 |
Corner Radius Rmax |
Radial clearance Smax |
Chamfer Zmin |
O-ring na diameter ng wire gawin |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Tandaan: Para sa mga pressure na >60 MPa, ginagamit ang H8/f8 fit tolerance sa lugar ng seal base; para sa ultra-high-pressure sealing, Smax <0.05.
Tugma sa GB1235 O-rings; anumang laki sa loob ng tinukoy na hanay ng parameter ay maaaring ibigay.
|
Saklaw ng aperture D H9 |
Diametro ng uka d h9 |
Lapad ng uka L+0.2 |
Radial clearance Smax |
Corner Radius Rmax |
Chamfer Zmin |
O-ring na diameter ng wire gawin |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
