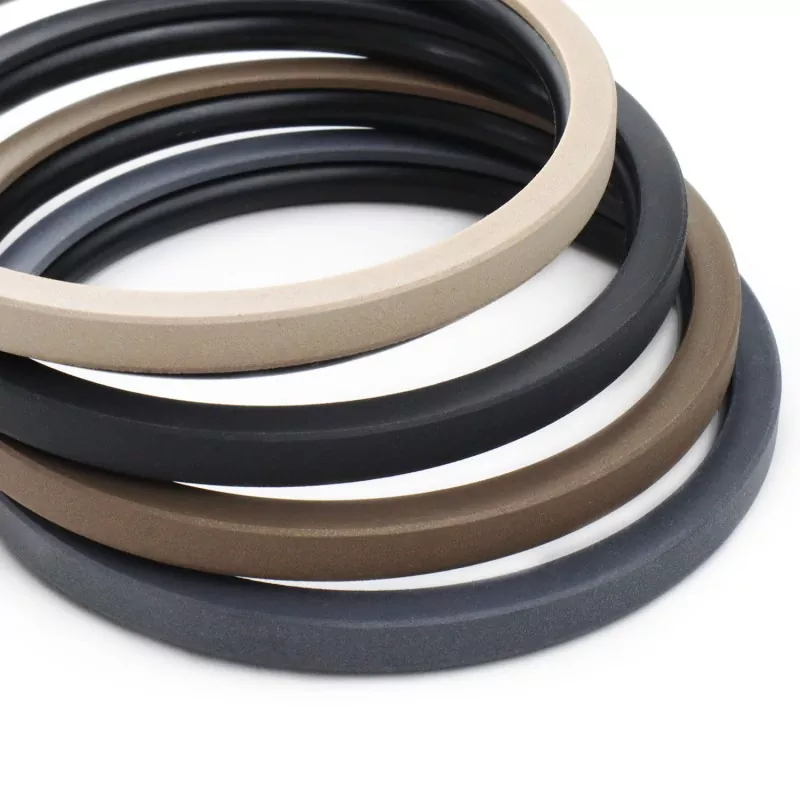

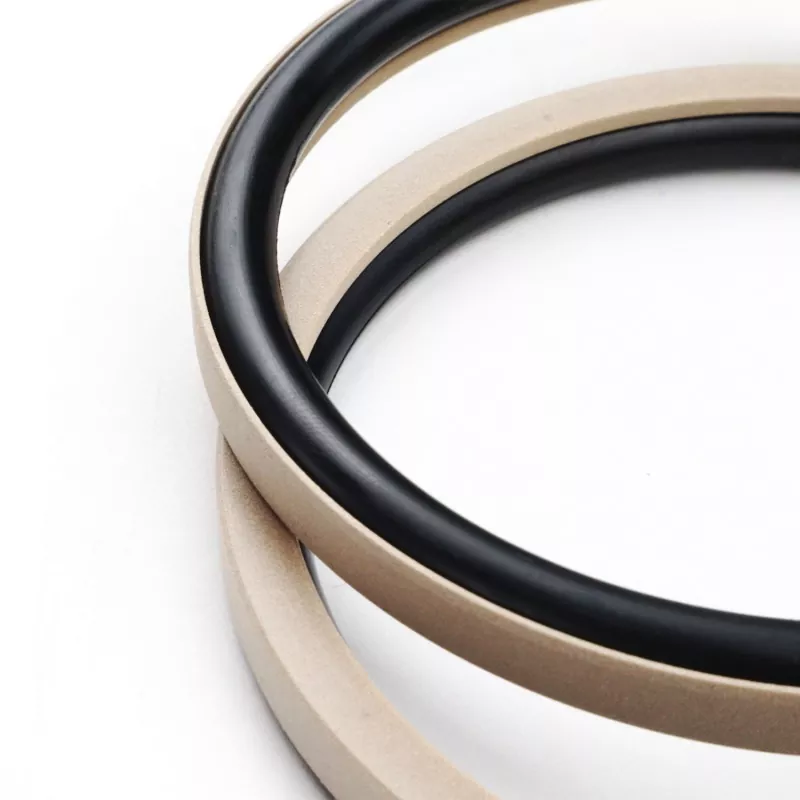

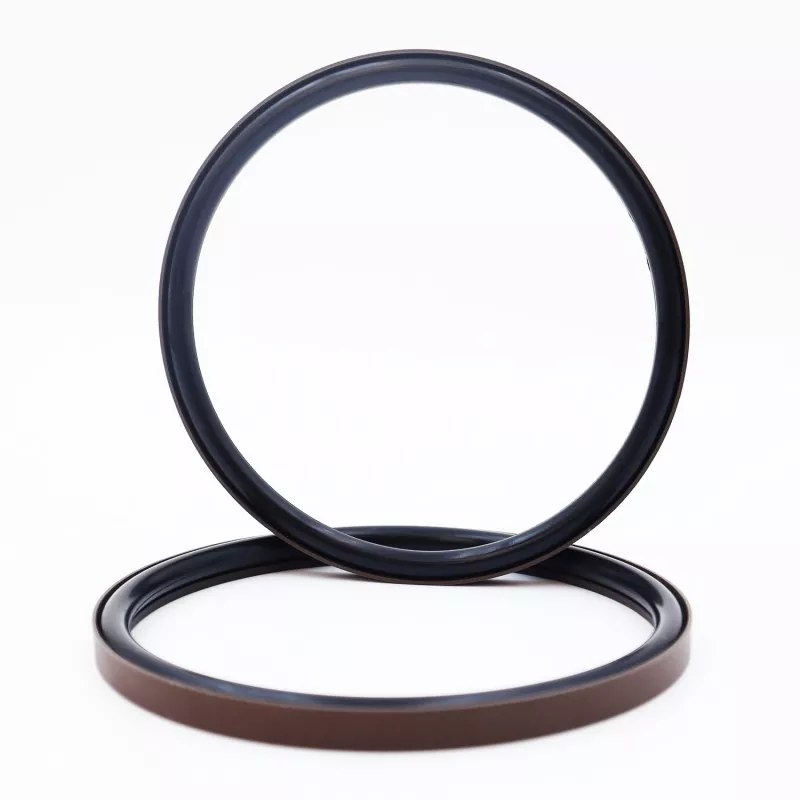

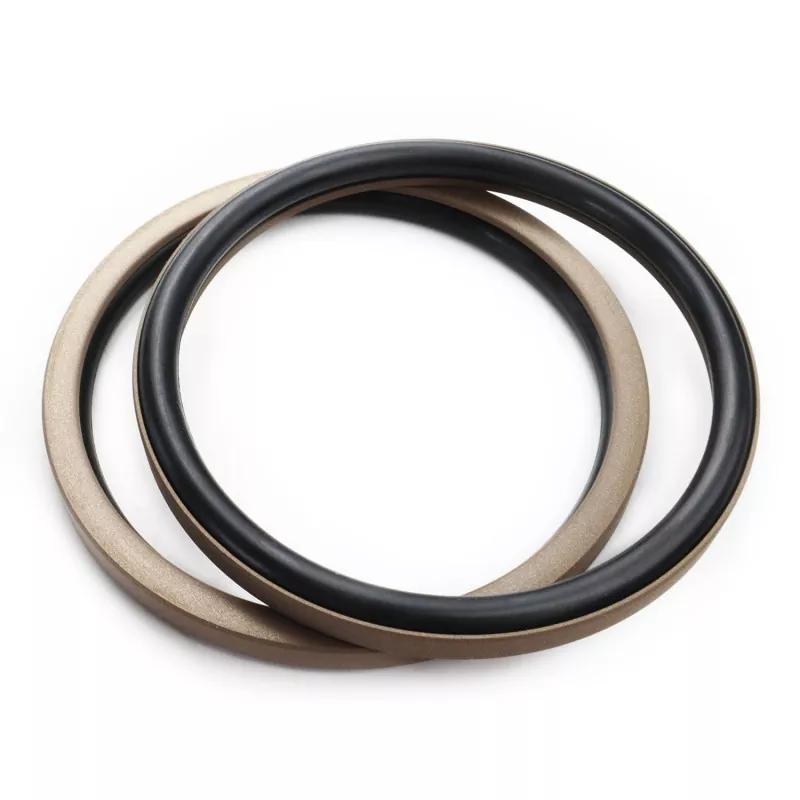

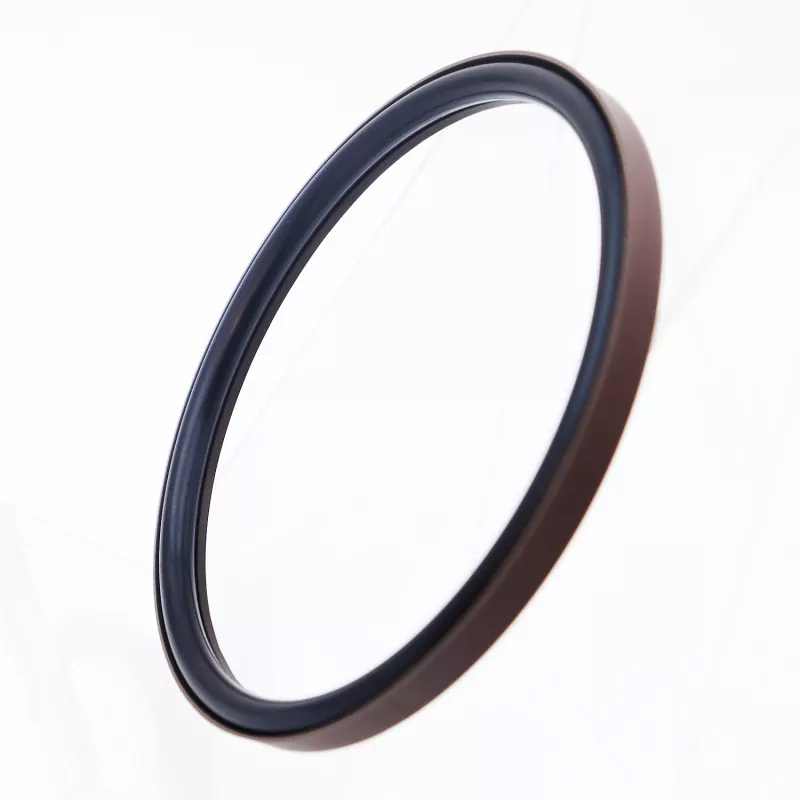

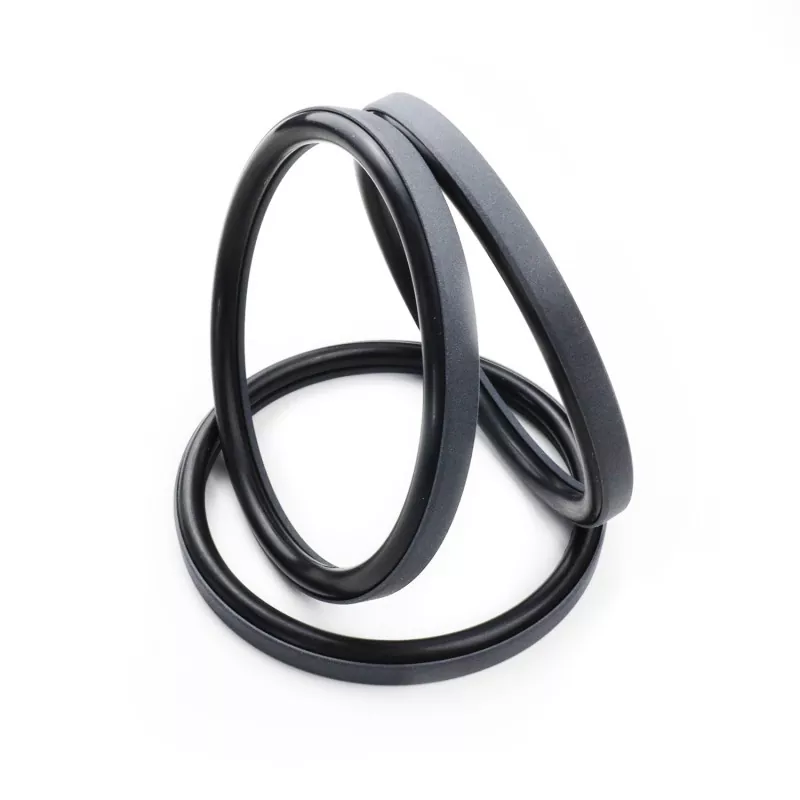

Ang Right Angle Combined Seal para sa Piston ay binubuo ng isang right-angled na sealing ring na gawa sa PTFE (o isang PTFE composite) at isang rubber O-ring; ito ay dinisenyo para sa single-acting sealing sa hydraulic at pneumatic reciprocating applications. Nakategorya ito sa serye ng RC51 at RC52 batay sa katugmang O-ring (sumusunod sa pamantayan ng GB1235). Nagtatampok ang right-angled sealing ring ng manipis na labi na disenyo na nag-aalok ng mahusay na follow-up compensation na kakayahan, na nagreresulta sa mahusay na pagganap ng sealing.
Nag-aalok ang produkto ng mababang koepisyent ng friction at minimal na breakout friction. Tinitiyak nito ang balanseng dynamic at static friction, tumatakbo nang maayos nang walang "stick-slip" (jerky motion), sumusuporta sa mga kondisyon ng walang langis na pagpapadulas, at ipinagmamalaki ang mahabang buhay ng serbisyo.
Ang compact na istraktura nito ay umaangkop sa mga karaniwang grooves at nagbibigay-daan para sa madaling pag-install at pagpapanatili, na ginagawa itong isang perpektong pagpipilian ng sealing para sa mga piston assemblies ng iba't ibang mga hydraulic cylinder.
1. Angkop para sa parehong haydroliko at pneumatic na mga aplikasyon;
2. Napakahusay na pagganap ng sealing sa parehong mataas at mababang presyon na kapaligiran;
3. Mababang friction, minimal breakout friction, maayos na operasyon, balanseng dynamic at static friction, at walang stick-slip;
4. Mahabang buhay ng serbisyo; angkop para sa mga application na walang langis na pagpapadulas;
5. Compact na disenyo; madaling i-install at mapanatili;
Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Temperatura (°C) |
Bilis m/s |
Media |
|
≤70 |
-35 hanggang +100 (na may NBR O-ring) |
≤6 |
Mga hydraulic oil na nakabatay sa mineral, mga likidong lumalaban sa sunog (HFA/HFB), mga gas, atbp. |
|
-20 hanggang +180 (na may FKM O-ring) |
1. Ang mga materyales para sa kasamang O-ring ay kinabibilangan ng: R01 Nitrile Rubber (NBR), R02 Fluoroelastomer (FKM), atbp.
2. Materyal ng sealing ring: Standard material PTFE3; Kasama sa iba pang magagamit na mga opsyon ang PTFE2, PTFE4, at iba pang plastik na may mataas na pagganap.

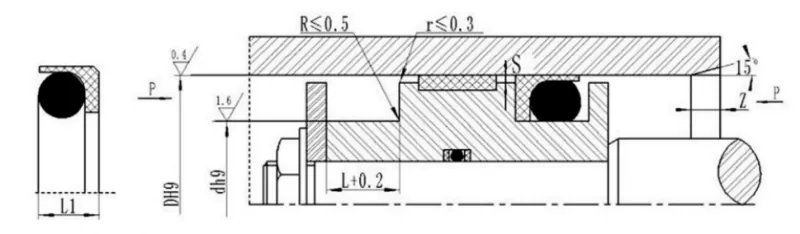

Modelo ng Order: RC51—80x70x7.6—PTFE3—R01
Modelo - Cylinder Bore x Groove Diameter x Groove Lapad | PTFE3: Binagong PTFE material code | R01: O-ring na materyal na code
Available ang mga pagtutukoy sa loob ng tinukoy na mga saklaw.
|
Karaniwang Modelo DH9 RC51 |
Light-load DH9 RC51-Q |
Mabigat na tungkulin DH9 RC51-Z |
Diametro ng uka d h9 |
Lapad ng uka L+0.2 |
Taas ng selyo L1 |
Radial clearance Smax |
Chamfer Zmin |
O-ring wire diameter gawin |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Mga Tala:1. Ang light-duty series ay mas madaling i-install sa mga closed grooves na mas malawak sa 30 mm.
2. Mangyaring kumonsulta sa kumpanya tungkol sa pag-install sa mga closed grooves.
3. Para sa mga pressure na lampas sa 40 MPa, gumamit ng H8/f8 fit tolerance para sa seal base area.
