Reciprocating piston step seal

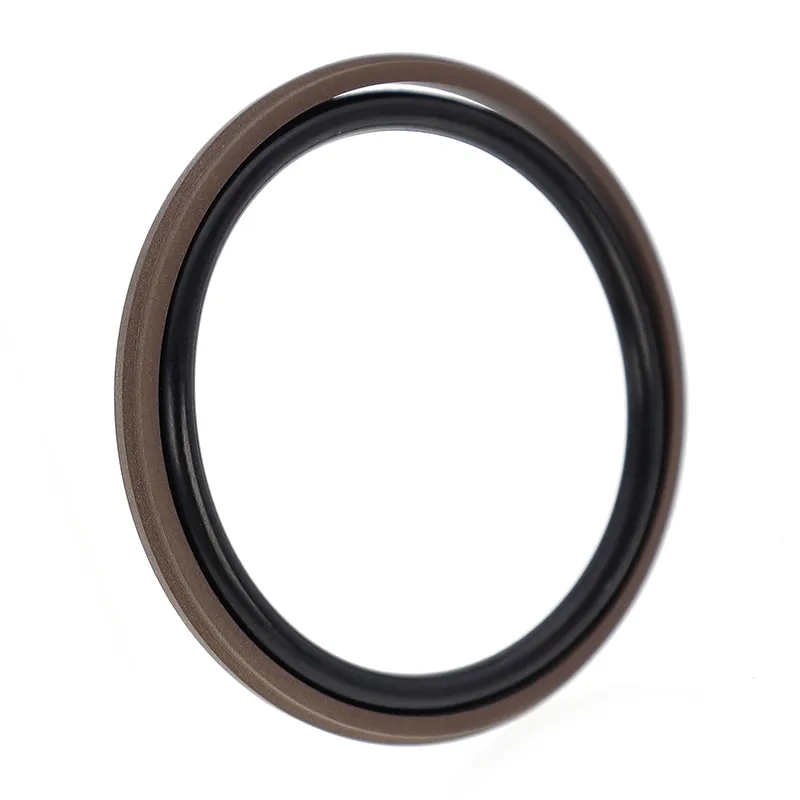

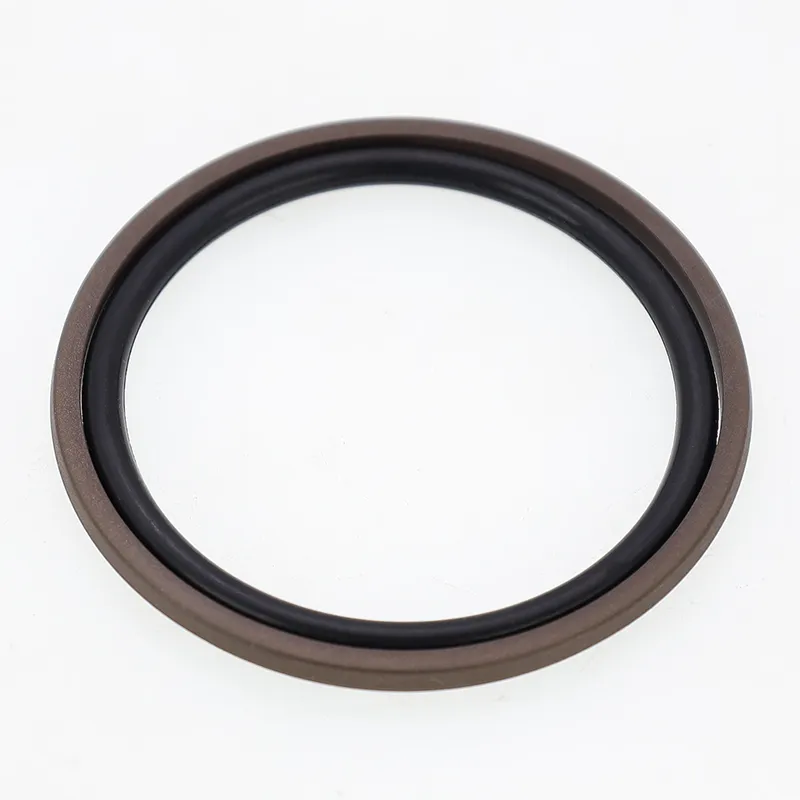

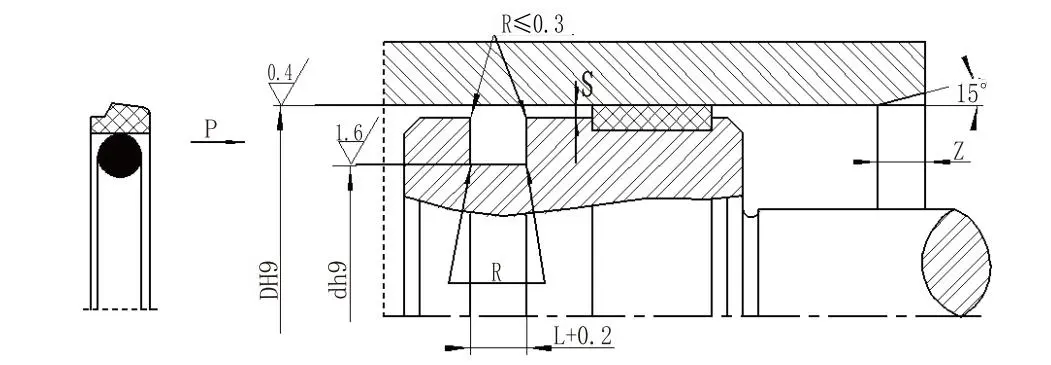

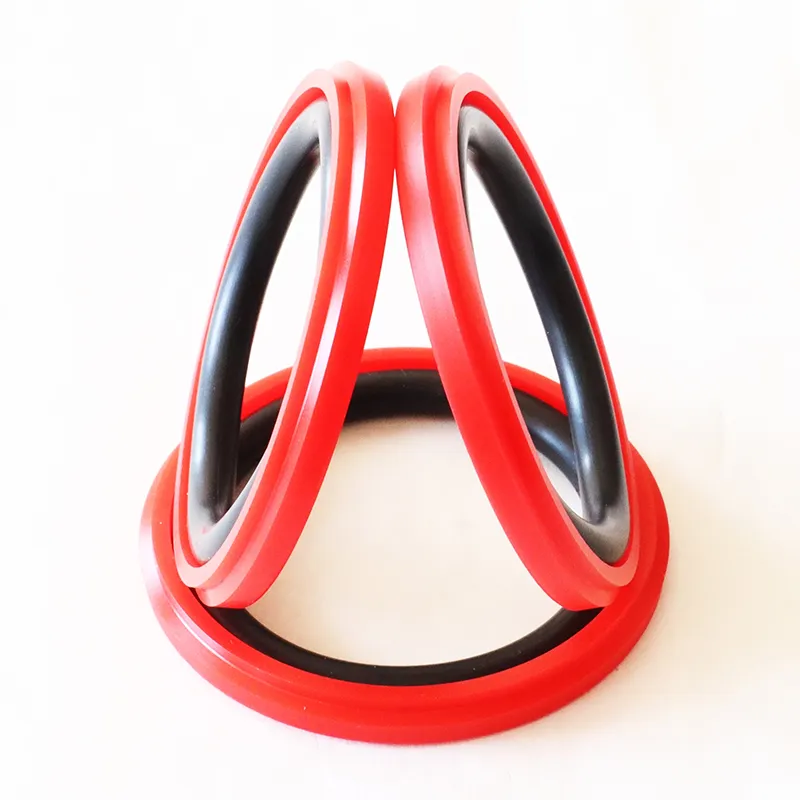

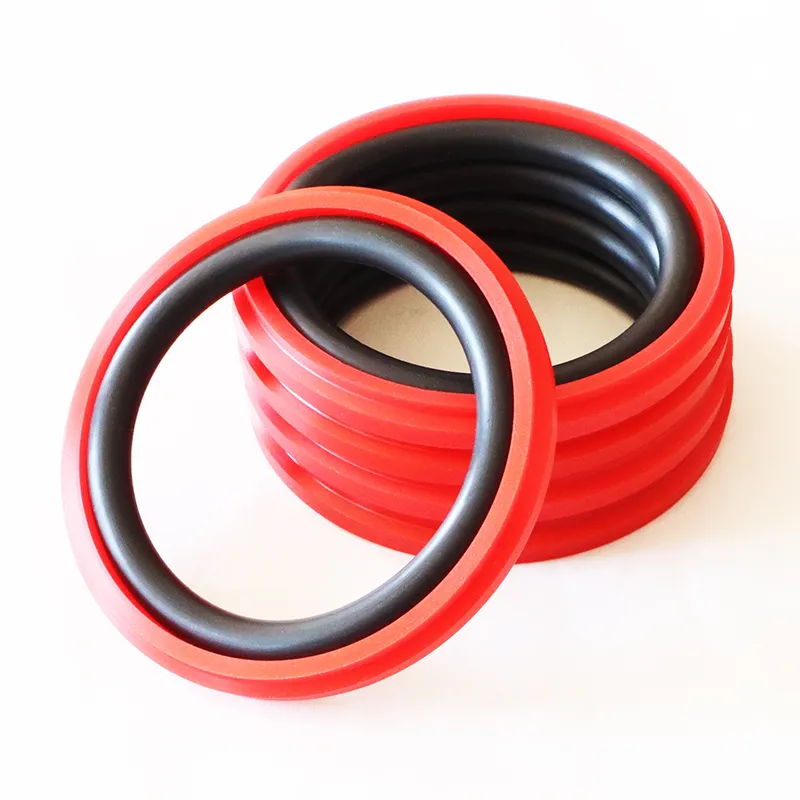

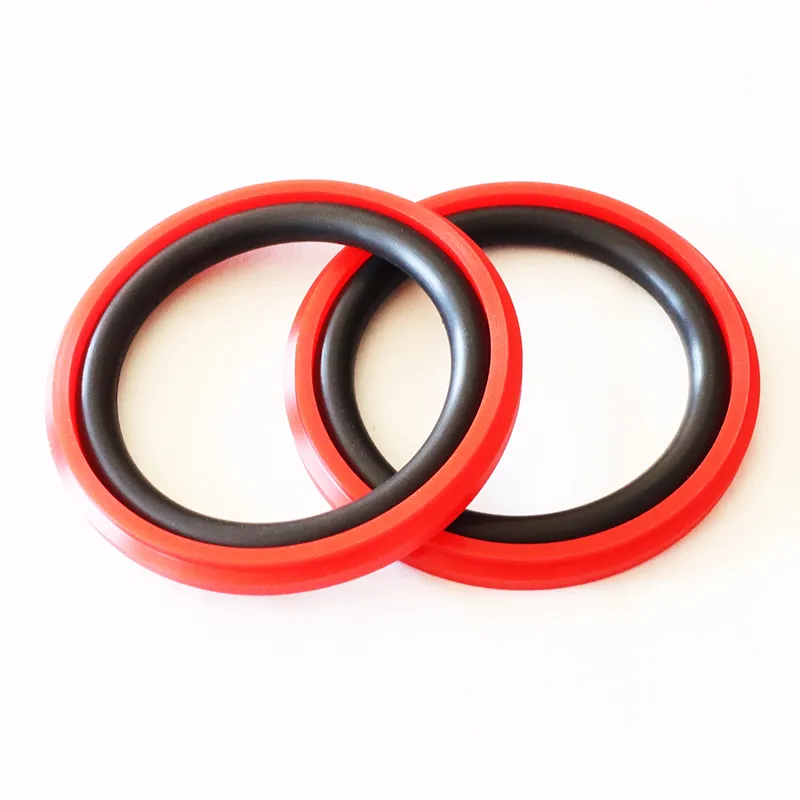

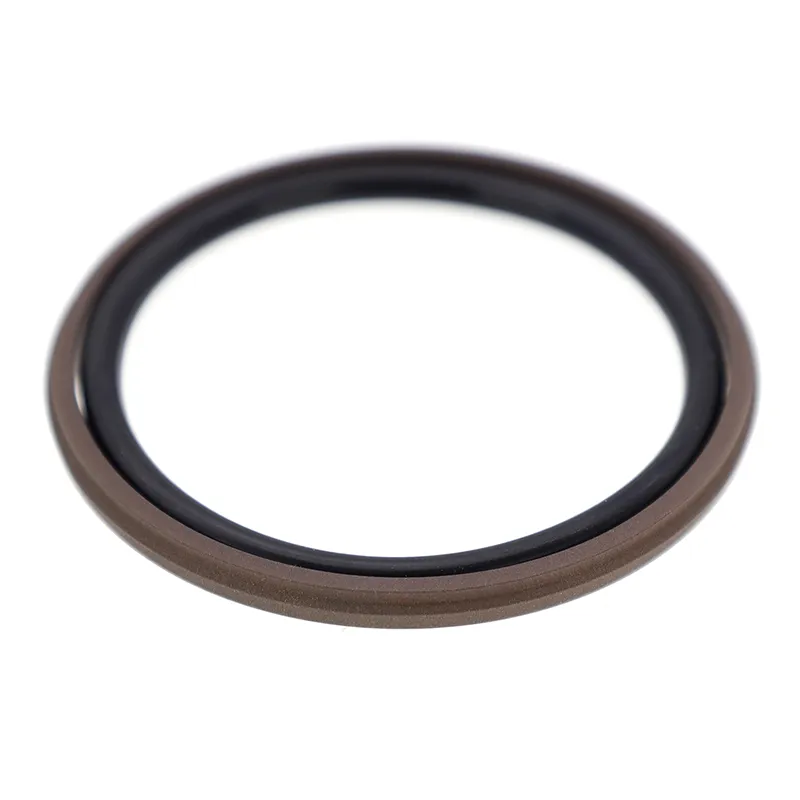

Ang seal ng Reciprocating Piston Step ay binubuo ng isang ptfe-puno na stepped seal singsing at isang O-singsing, na angkop para sa unidirectional pressure sealing sa pagtugon ng mga hydraulic application. Ang O-ring ay nagbibigay ng lakas ng radial at bayad para sa seal singsing. Karaniwang ginagamit ito kasabay ng isang singsing na gabay. Para sa mga cylinder diameters na mas mababa sa 30mm, dapat gamitin ang isang split (bukas) na disenyo ng uka.

Mga Tampok:

1. Mababang alitan, mababang pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, at walang kilabot;

2. Lubhang matatag na presyon sa ilalim ng presyon at malupit na mga kondisyon;

3. Mahabang buhay ng serbisyo, angkop para sa pagpapadulas ng langis;

4. Angkop para sa pagbubuklod ng mababang-lagkit na media tulad ng tubig.

Naaangkop na mga kondisyon sa pagtatrabaho (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)

Pagpili ng materyal

1. Magagamit na O-Ring Material: R01 Nitrile-Butadiene Rubber (NBR), R02 Fluororubber (FKM), atbp.

2. Sealing Ring Material: Standard Material: PTFE3; Ang iba pang mga magagamit na materyales ay kinabibilangan ng PTFE2, PTFE4, at PU.

Pag -order ng halimbawa

Pag-order ng Modelo: RC61-40X29X4.2-PTFE3-R01; Pag-order ng Modelo: RC61-B-40X29X4.2-PTFE3-R02

RC61 - Glyd Ring; RC61 -B - Hole Seal; DXDXL - materyal na code
