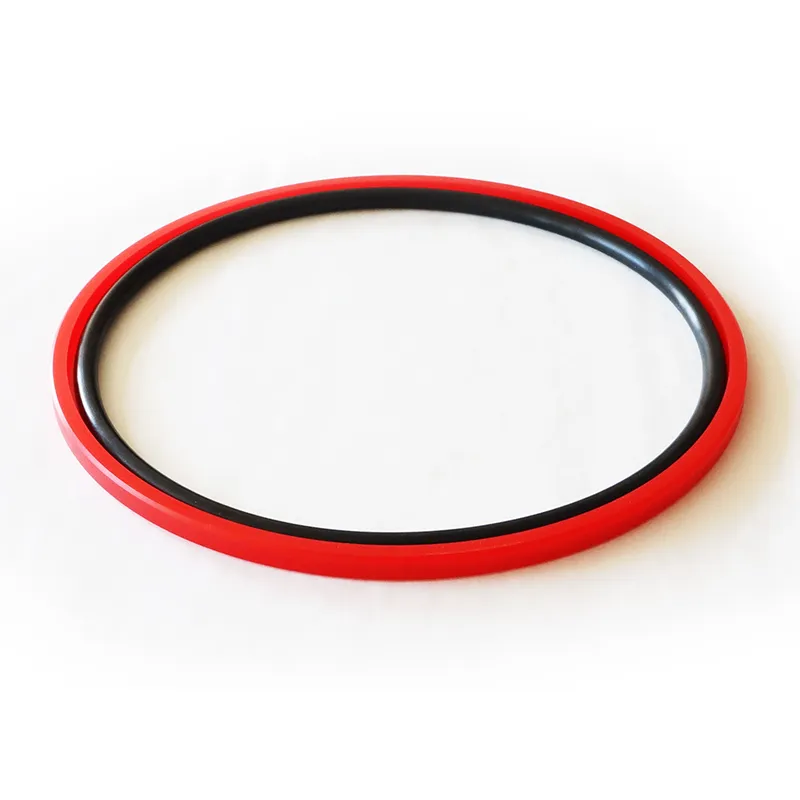

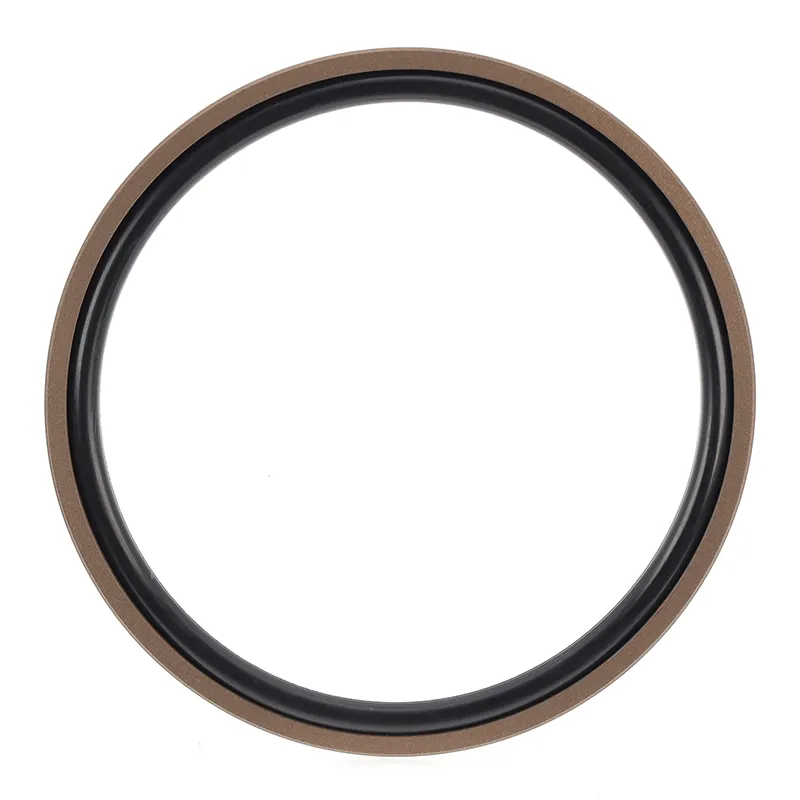

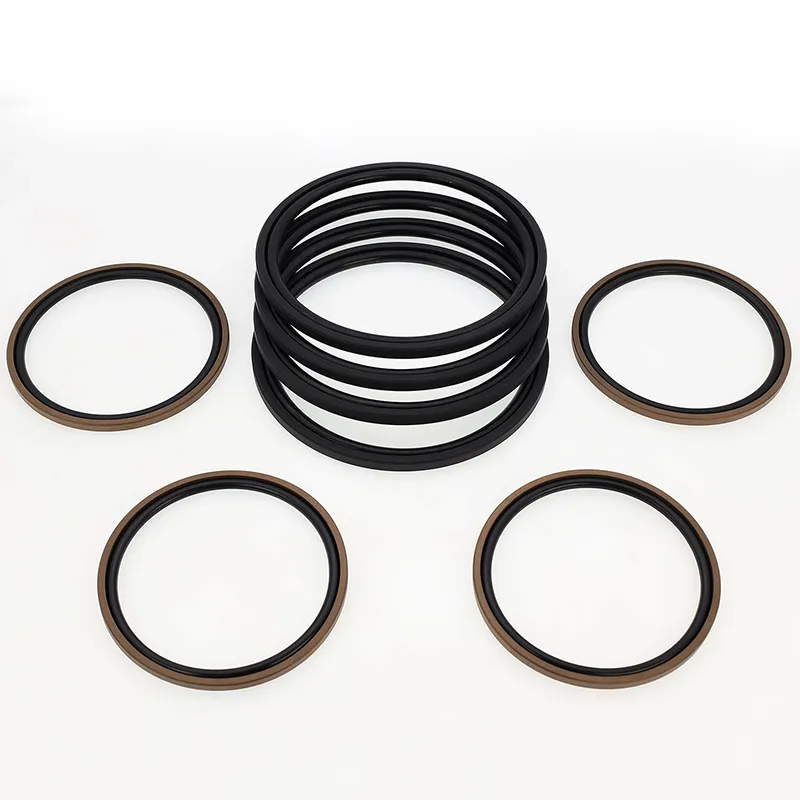

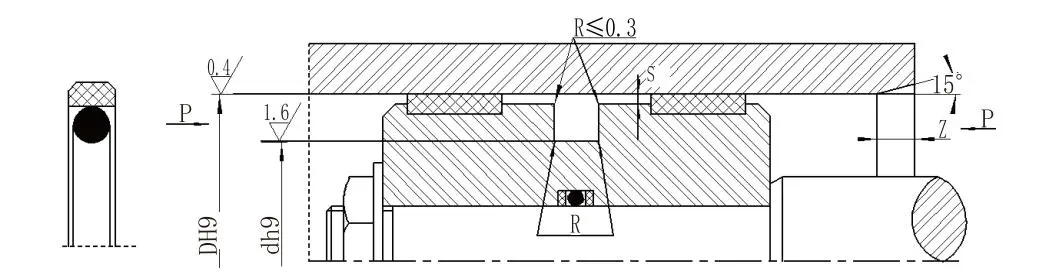

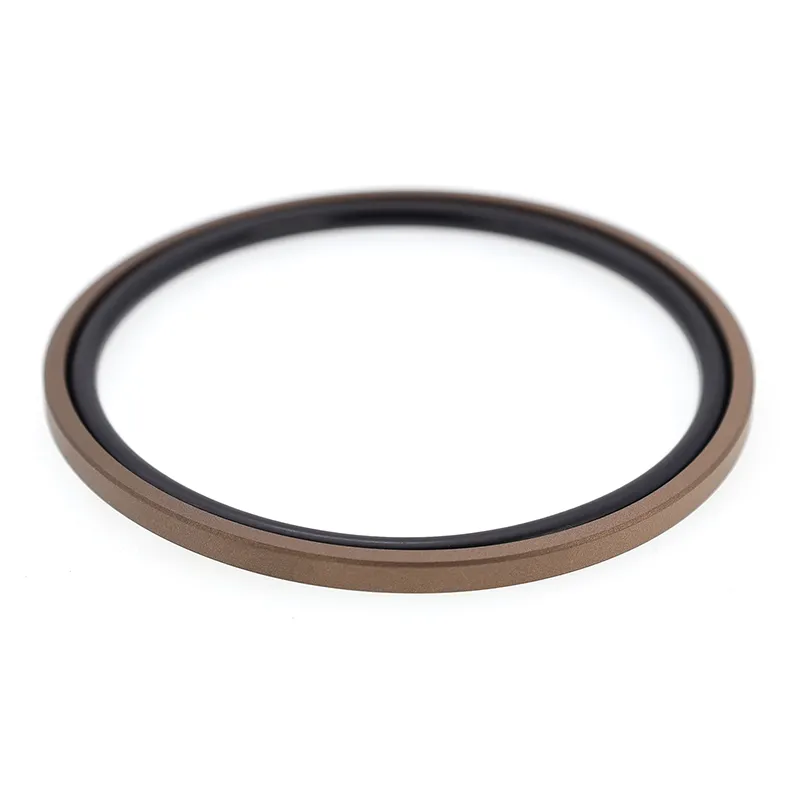

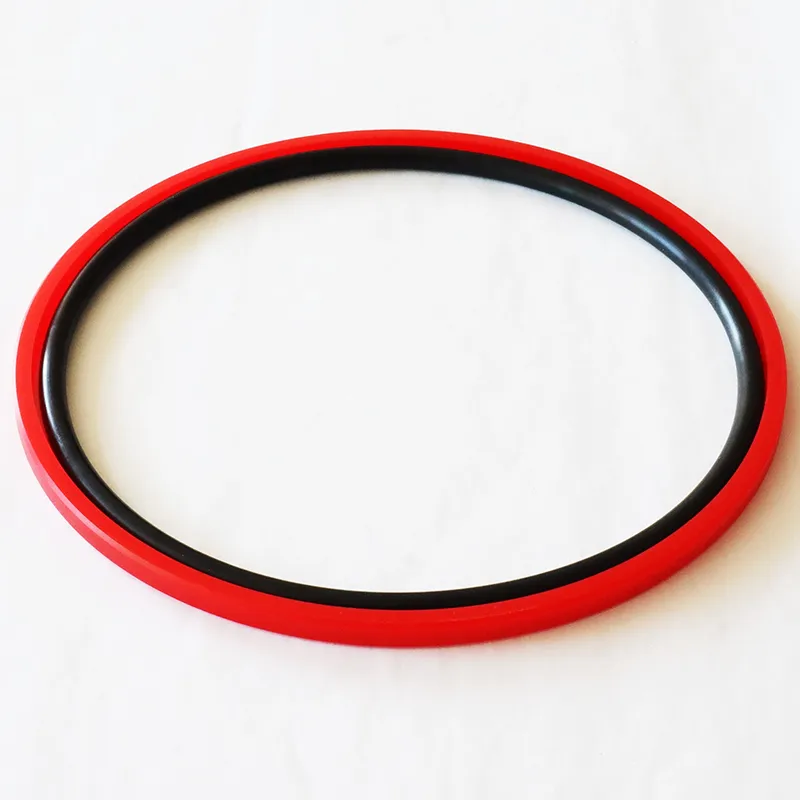

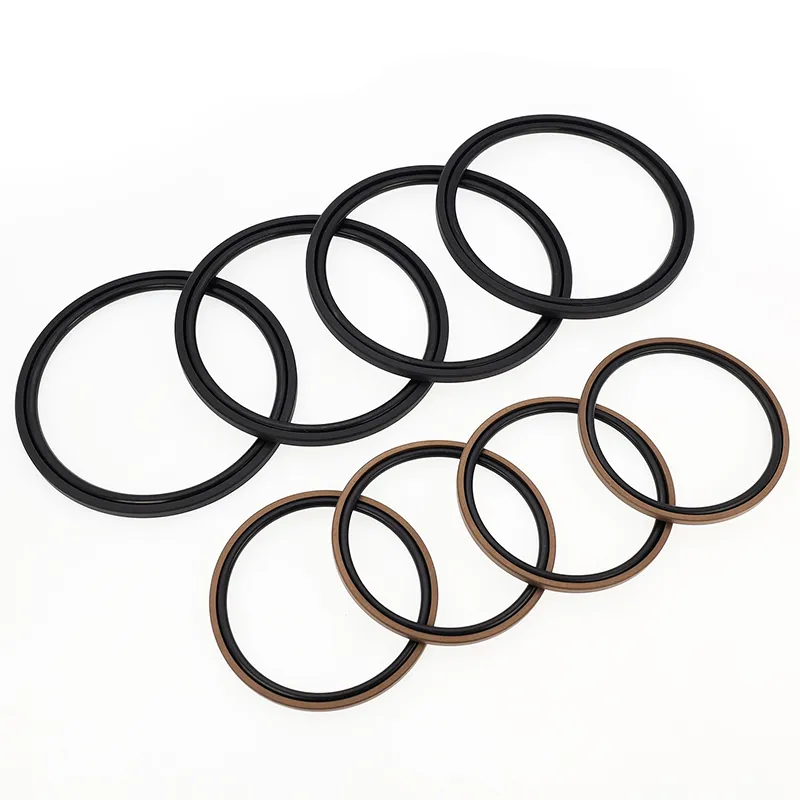

Ang Square Combination Seal (Glyd Ring Seal) para sa mga piston (bore) ay binubuo ng isang singsing na may hugis-parihaba na ptfe at isang O-singsing. Ito ay angkop para sa pag -sealing ng bidirectional pressure sa gantimpala ng haydroliko na paggalaw. Ang O-ring ay nagbibigay ng lakas ng radial at bayad para sa seal singsing. Karaniwang ginagamit ito kasabay ng isang singsing na gabay. Para sa mga cylinder diameters na mas mababa sa 30mm, dapat gamitin ang isang split (bukas) na disenyo ng uka.
1. Mababang alitan, mababang pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, at walang kilabot;
2. Mataas na katatagan ng presyon sa ilalim ng presyon at malupit na mga kondisyon;
3. Mahabang buhay, angkop para sa pagpapadulas ng langis na walang langis;
4. Angkop para sa pagbubuklod ng mababang-lagkit na media tulad ng tubig.
|
Pressure MPa |
Temperatura ℃ |
Bilis m/s |
Katamtaman |
|
≤60 |
-35 ~+100 (O-Ring NBR) |
≤6 |
Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp. |
|
-20 ~+200 (O-Ring FKM) |
1. Magagamit na O-Ring Material: R01 Nitrile-Butadiene Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing Ring Material: Standard Material: PTFE3; Ang iba pang mga magagamit na materyales ay kinabibilangan ng PTFE2, PTFE4, at PU.
Pag-order ng Modelo: RC61-40X29X4.2-PTFE3-R01; Pag-order ng Modelo: RC61-B-40X29X4.2-PTFE3-R02
RC61 - Glyd Ring; RC61 -B - Hole Seal; DXDXL - materyal na code
