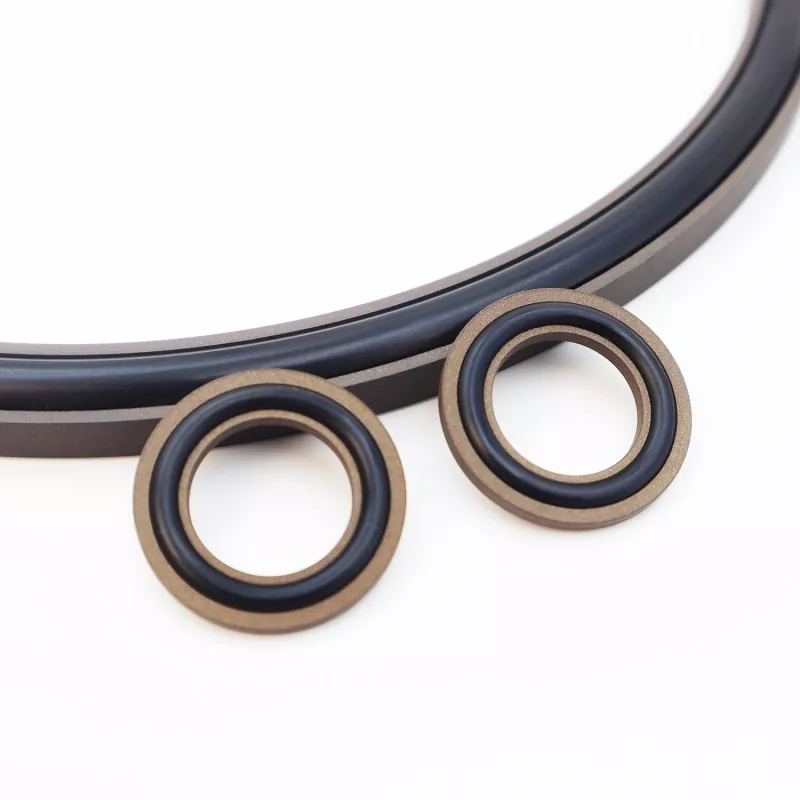

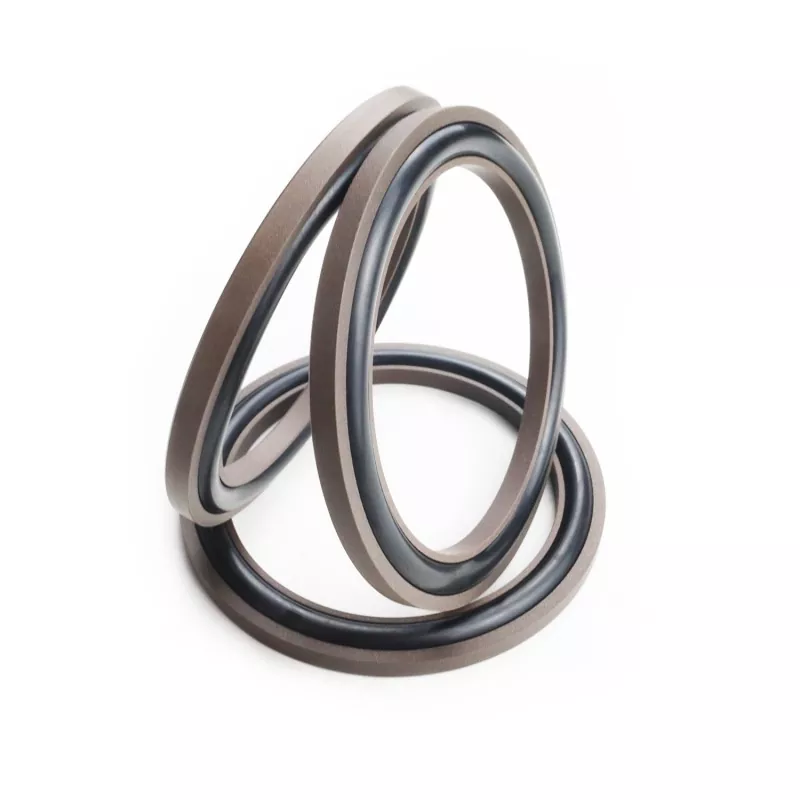

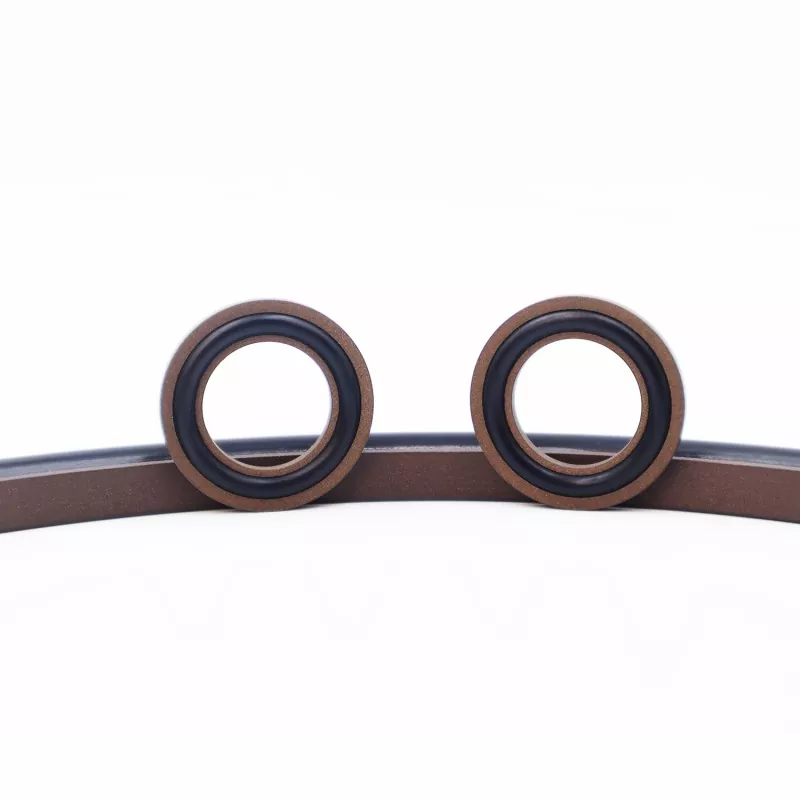

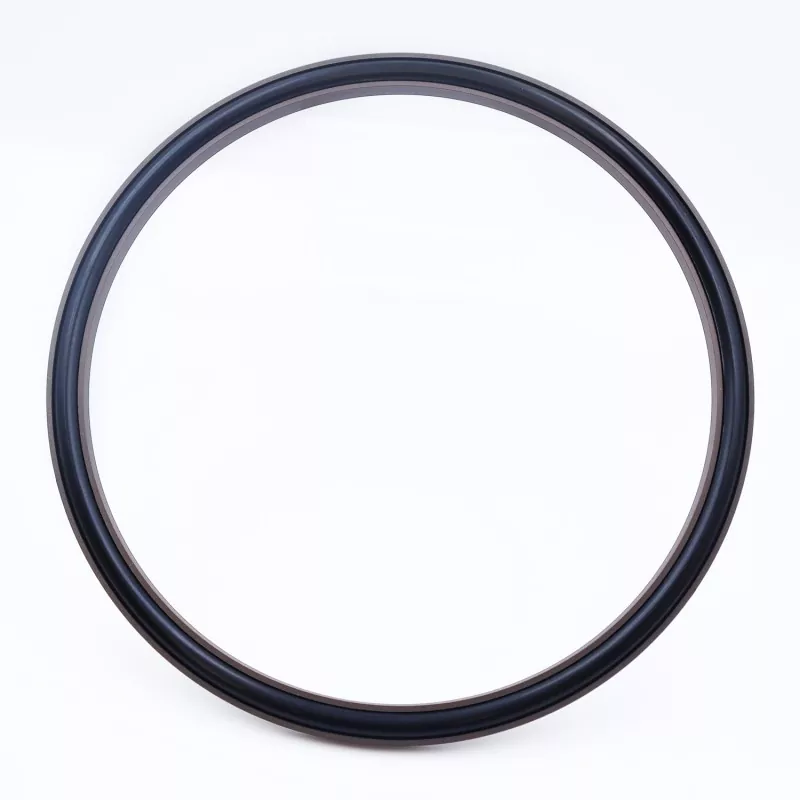

Ang Axial C-Type Combined Seal ay binubuo ng isang C-shaped sealing ring na gawa sa filled PTFE at isang rubber O-ring; ito ay dinisenyo para sa mga static na sealing application tulad ng axial (end-face) at flange seal. Kabilang sa mga pangunahing tampok ang mahabang buhay ng serbisyo, mahusay na pagganap ng sealing, paglaban sa mataas na presyon, at isang compact na structural footprint; ito ay angkop din para sa hydraulic sealing application. Magagamit sa dalawang bersyon: RC2872-A (para sa panloob na presyon) at RC2872-B (para sa panlabas na presyon).
Pinapadali ng compact na disenyo ang pag-install sa mga nakakulong na espasyo, tinitiyak ang maaasahang sealing at pinahabang buhay ng serbisyo sa panahon ng pangmatagalang operasyon. Available ang buong hanay ng mga detalye sa stock, na may mga serbisyong ibinibigay sa mga pandaigdigang mamimili kabilang ang teknikal na pagpili, mga katanungan sa presyo, at maramihang pag-order.
|
Presyon (MPa) |
Temperatura (°C) |
Bilis (m/s) |
Katamtaman |
|
≤100 |
-35 hanggang +100 (na may NBR O-ring) |
- |
Hydraulic oil, emulsion, tubig, atbp. |
|
-20 hanggang +200 (na may FKM O-ring) |

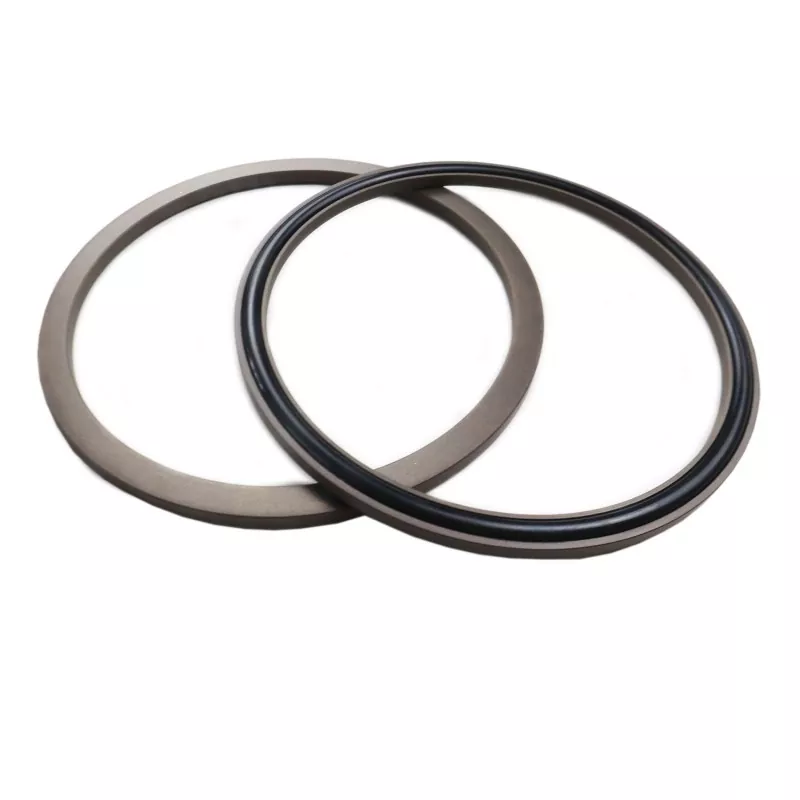

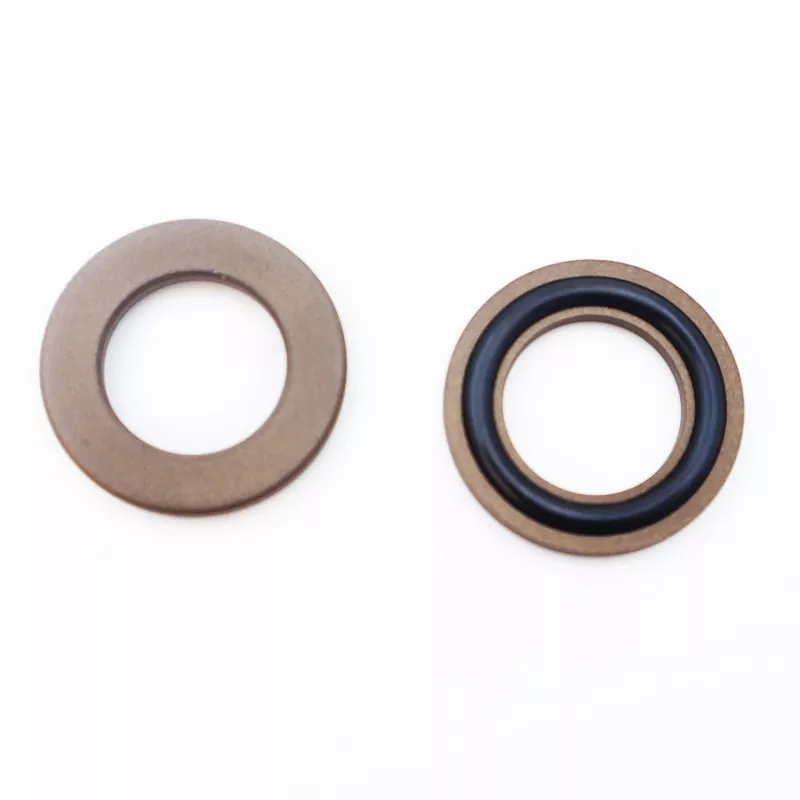

Ang seal na ito ay binubuo ng isang C-shaped na PTFE sealing ring at isang O-ring; ang O-ring ay nagbibigay ng pre-compression, na bumubuo ng clamping force na kinakailangan upang makamit ang isang seal. Sa ilalim ng pressure, tumataas ang puwersa ng pang-clamping na ito—ibig sabihin ay mas gumagana ang seal habang tumataas ang presyon. Salamat sa double-flange na disenyo ng slipper ring, ang O-ring ay pinipigilan na ma-extrude, na nagpapahintulot sa seal na makatiis ng mataas na presyon.
Ang lahat ng mga pagtutukoy sa loob ng hanay ng parameter ay magagamit.
|

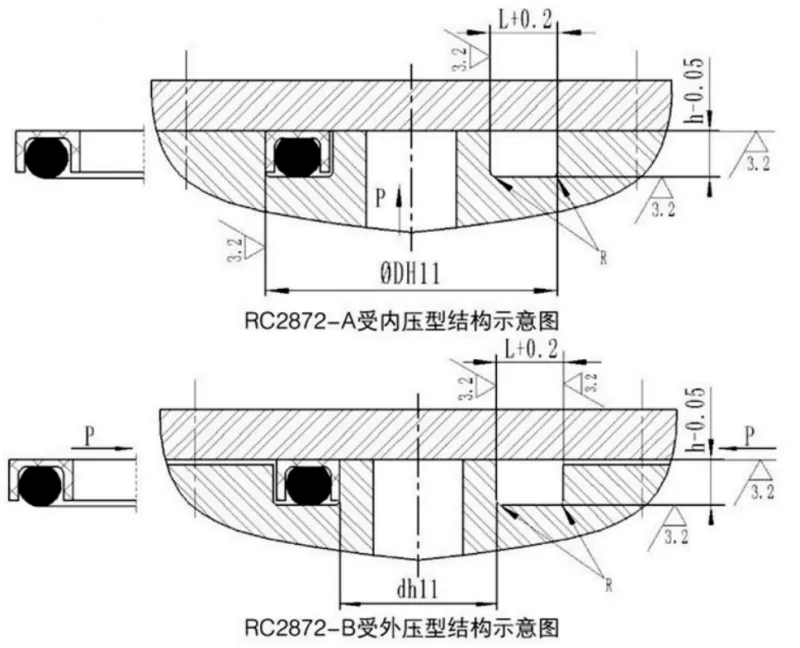

Saklaw ng panlabas na diameter D H11 |
Lalim ng uka h-0.05 |
Lapad ng uka L+0.2 |
Corner Radius Rmax |
O-ring na diameter ng wire gawin |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Ang lahat ng mga pagtutukoy sa loob ng hanay ng parameter ay magagamit.
|
Saklaw ng panloob na diameter d h11 |
Lalim ng uka h-0.05 |
Lapad ng uka L+0.2 |
Corner Radius Rmax |
O-ring na diameter ng wire gawin |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
