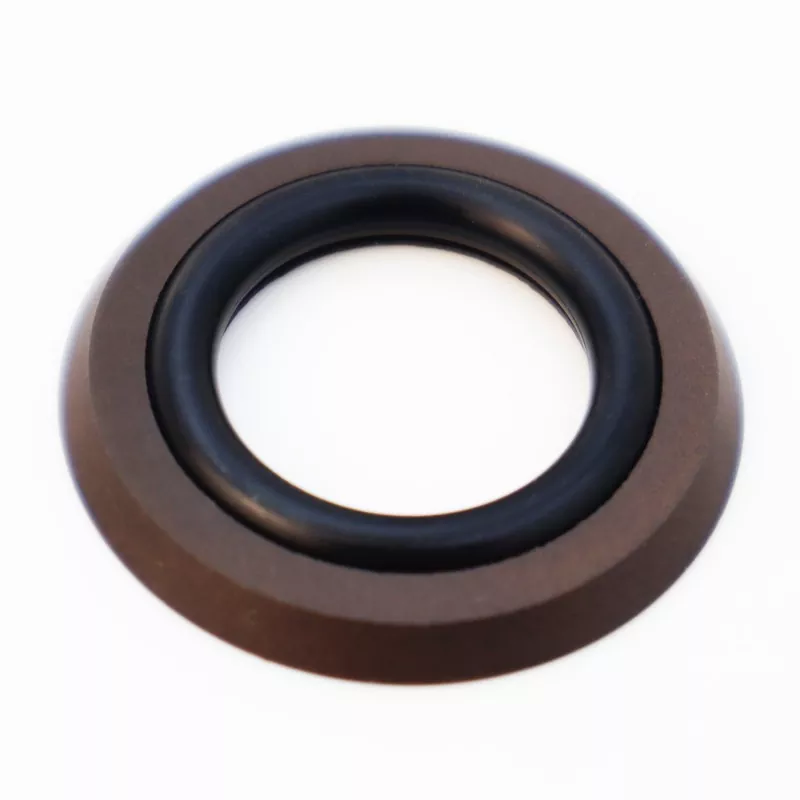

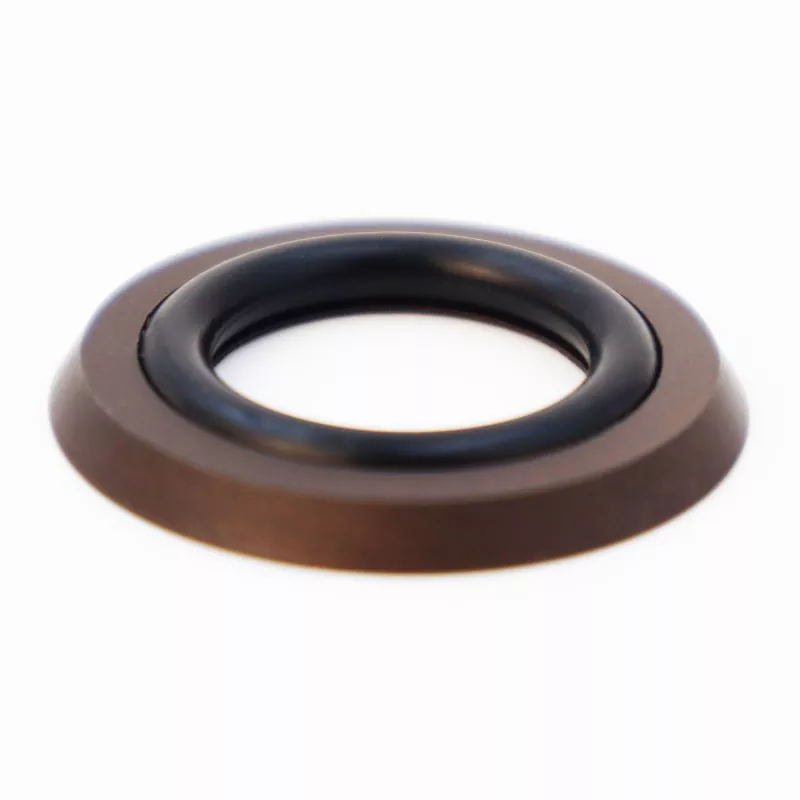

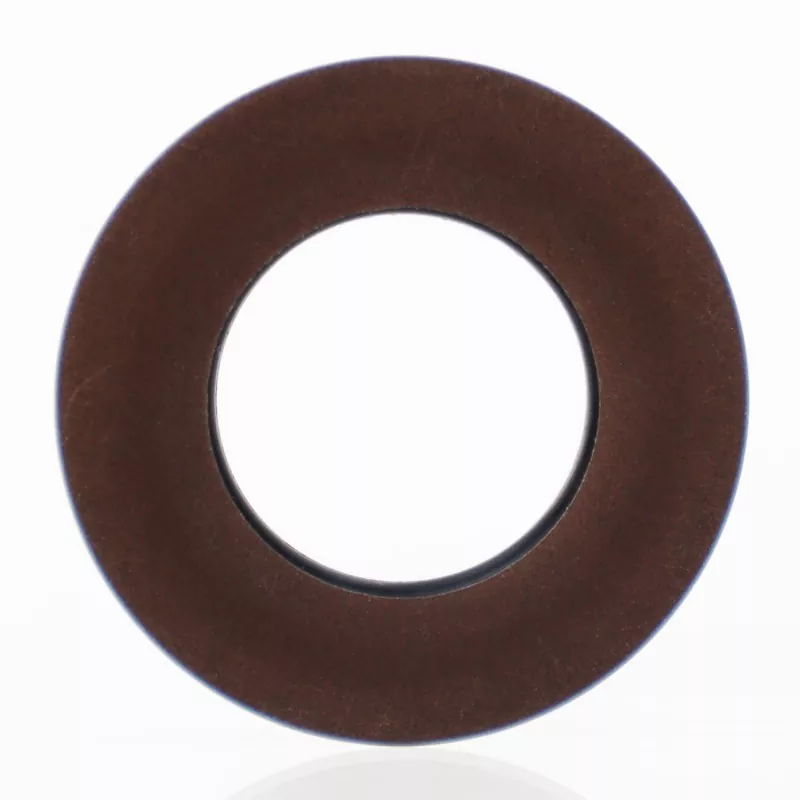

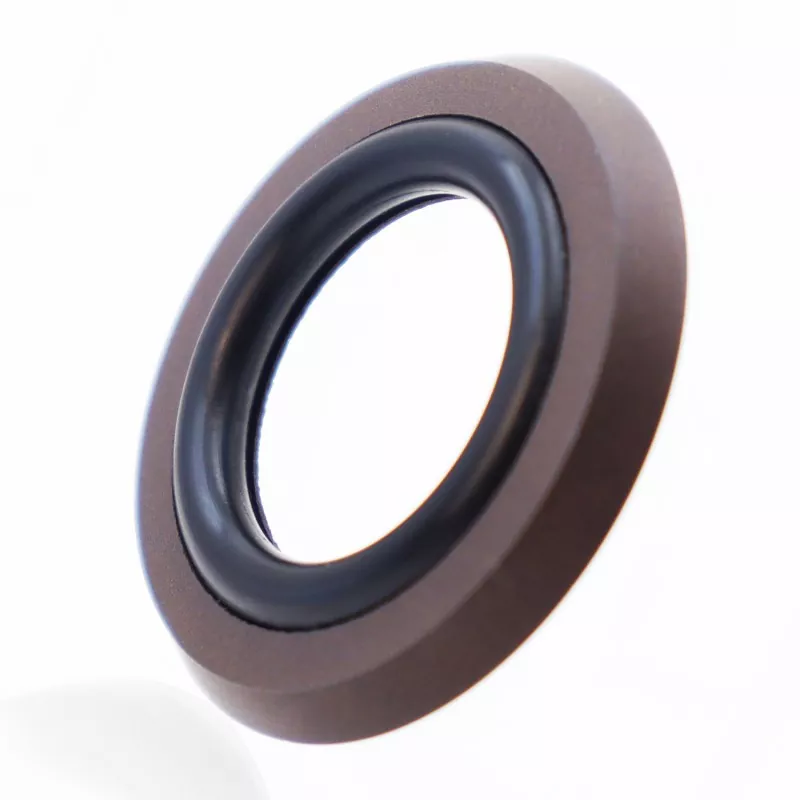

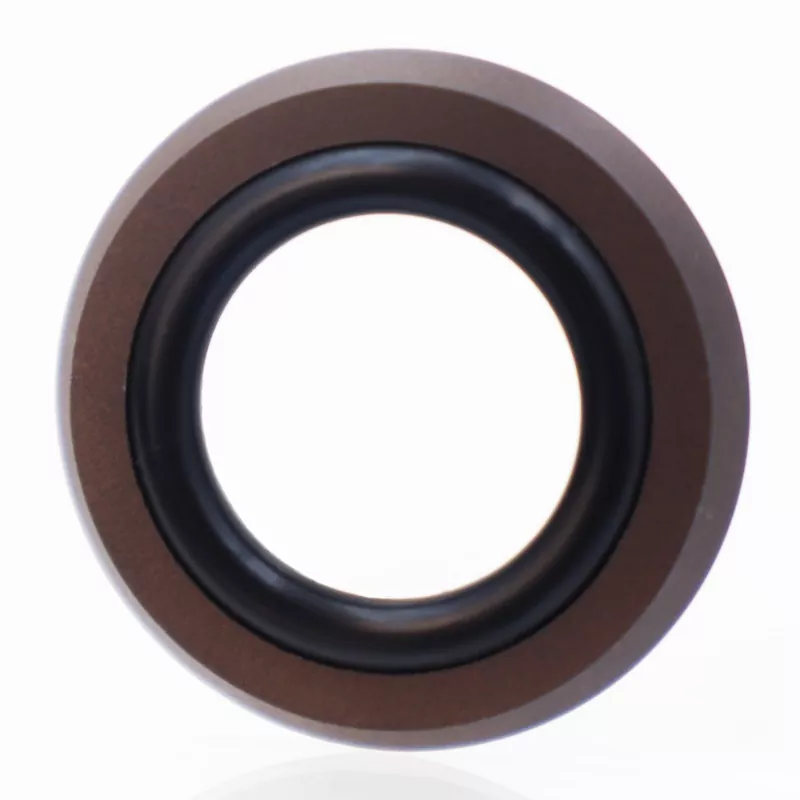

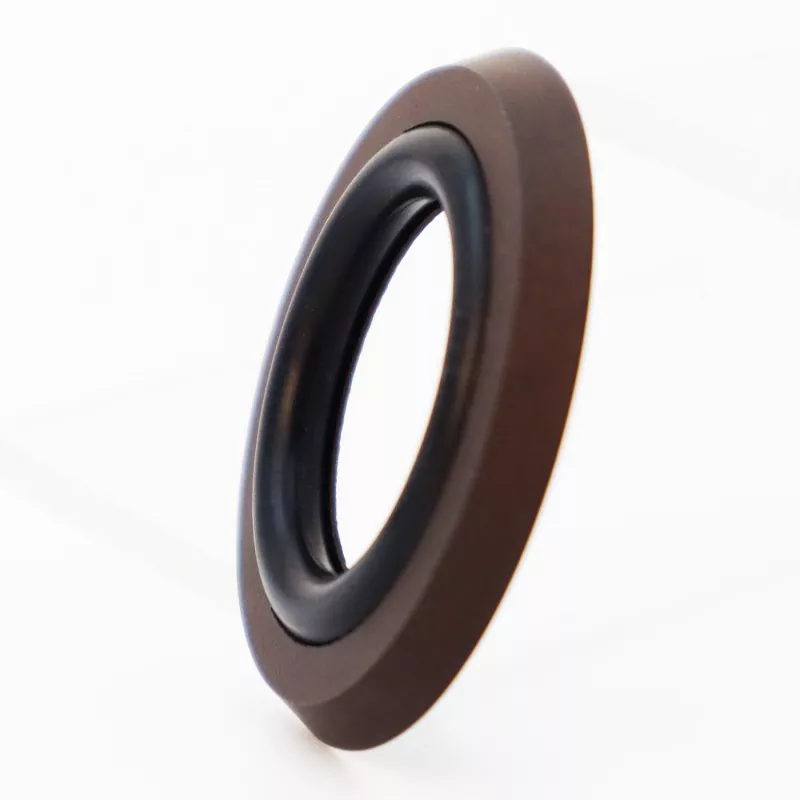

Ang Axial Foot Type Combined Seal ay binubuo ng isang hugis-paa na sealing ring na gawa sa filled PTFE at isang rubber O-ring. Dinisenyo ito para sa unidirectional static sealing application, gaya ng axial (end-face) at flange seal. Kabilang sa mga pangunahing tampok ang mahabang buhay ng serbisyo, mahusay na pagganap ng sealing, paglaban sa mataas at napakataas na presyon, at isang compact na disenyo na nangangailangan ng kaunting espasyo sa pag-install; ito ay angkop din para sa hydraulic sealing application. Magagamit sa dalawang bersyon: RC2875-A (para sa panloob na presyon) at RC2875-B (para sa panlabas na presyon).
Ang compact na istraktura nito ay umaangkop sa makitid na mga uka sa pag-install, na makabuluhang binabawasan ang panganib ng pagtagas ng kagamitan. Ang buong hanay ng mga detalye ay available sa stock, at tinatanggap namin ang mga katanungan at sample na mga order mula sa mga pandaigdigang mamimili.
|
Presyon (MPa) |
Temperatura (°C) |
Bilis (m/s) |
Katamtaman |
|
≤60 |
-35 hanggang +100 (na may NBR O-ring) |
≤6 |
Mineral-based hydraulic oil, fire-resistant fluid (HFA/HFB), tubig, atbp. |
|
-20 hanggang +200 (na may FKM O-ring) |

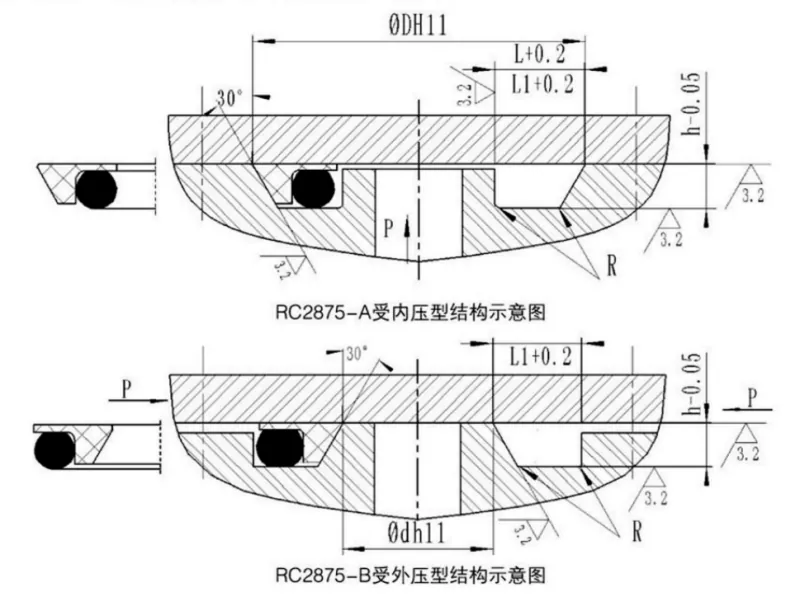

Ang seal na ito ay binubuo ng isang binagong singsing ng PTFE seal na may profile na hugis paa at isang O-ring. Sa ilalim ng presyon, tumataas ang puwersa ng pagkakahawak ng seal—ibig sabihin kung mas mataas ang presyon, mas mahusay ang pagganap ng sealing. Salamat sa disenyo ng flange sa gilid na hugis paa ng slide ring, pinipigilan ang O-ring na ma-extrude, na nagpapahintulot sa seal na makatiis ng mataas at napakataas na presyon.
Ang lahat ng mga pagtutukoy sa loob ng hanay ng parameter ay magagamit.
|
Saklaw ng panlabas na diameter D H11 |
Lalim ng uka h-0.05 |
Lapad ng uka L+0.2 |
Lapad ng uka L1 + 0.2 Presyon > 100 MPa |
Corner Radius Rmax |
O-ring na diameter ng wire gawin |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Ang lahat ng mga pagtutukoy sa loob ng hanay ng parameter ay magagamit.
|
Saklaw ng panloob na diameter dh11 |
Lalim ng uka h-0.05 |
Lapad ng uka L+0.2 |
Lapad ng uka L1 + 0.2 Presyon > 100 MPa |
Corner Radius Rmax |
O-ring na diameter ng wire gawin |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
