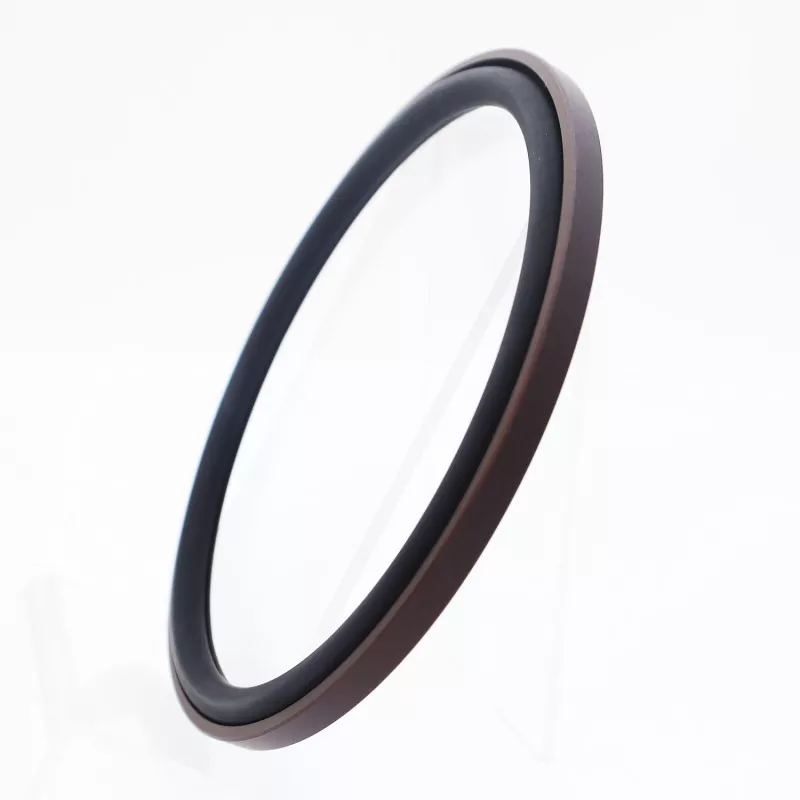

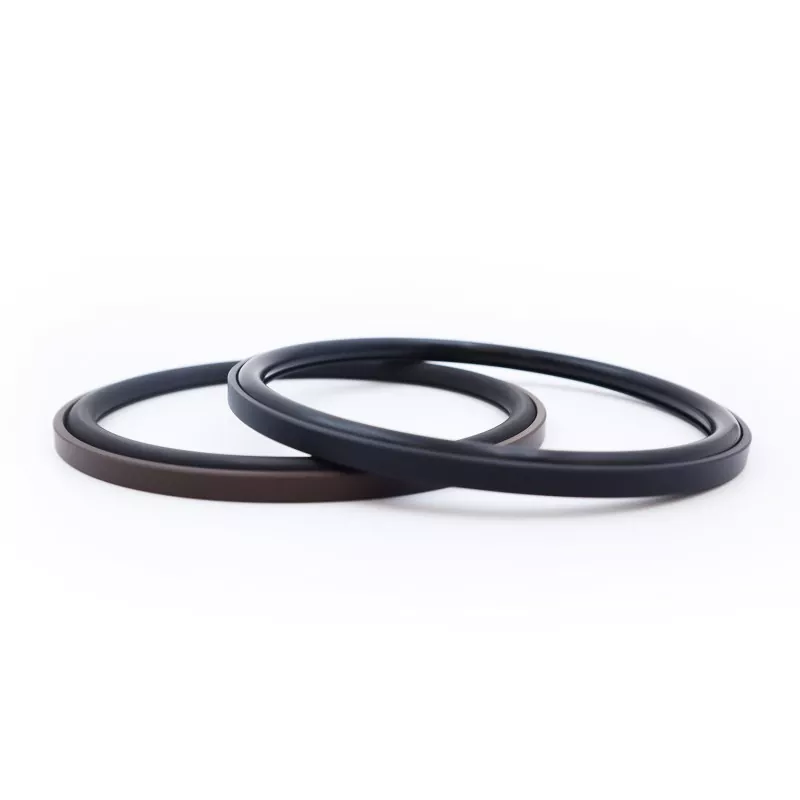

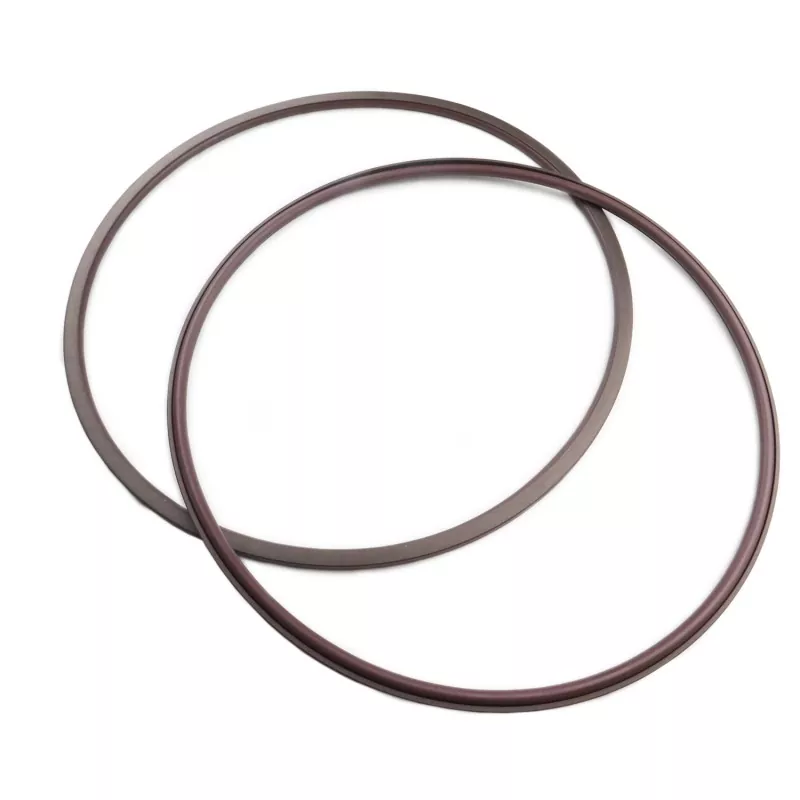

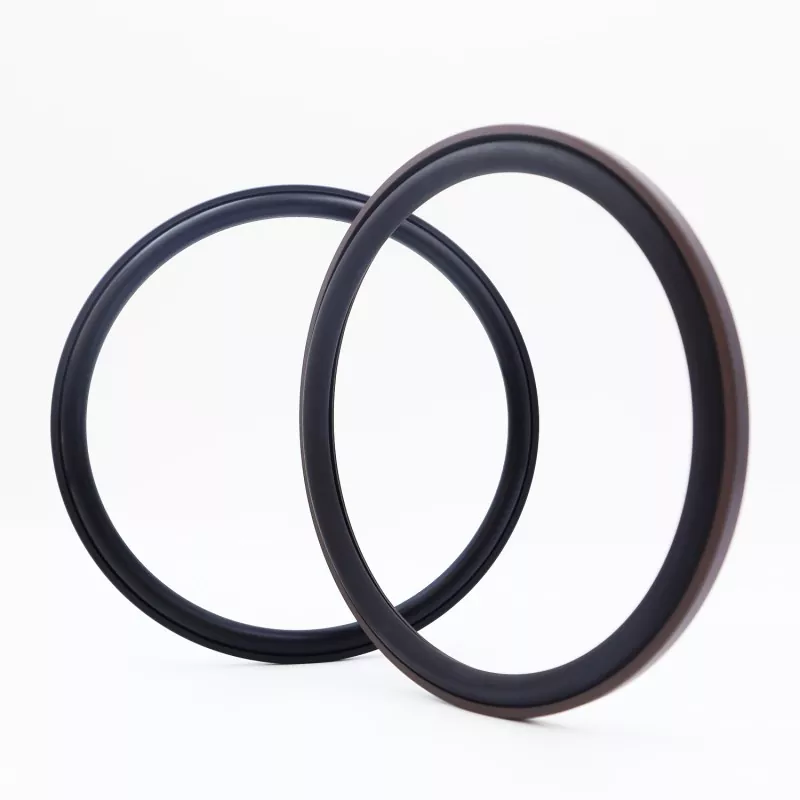

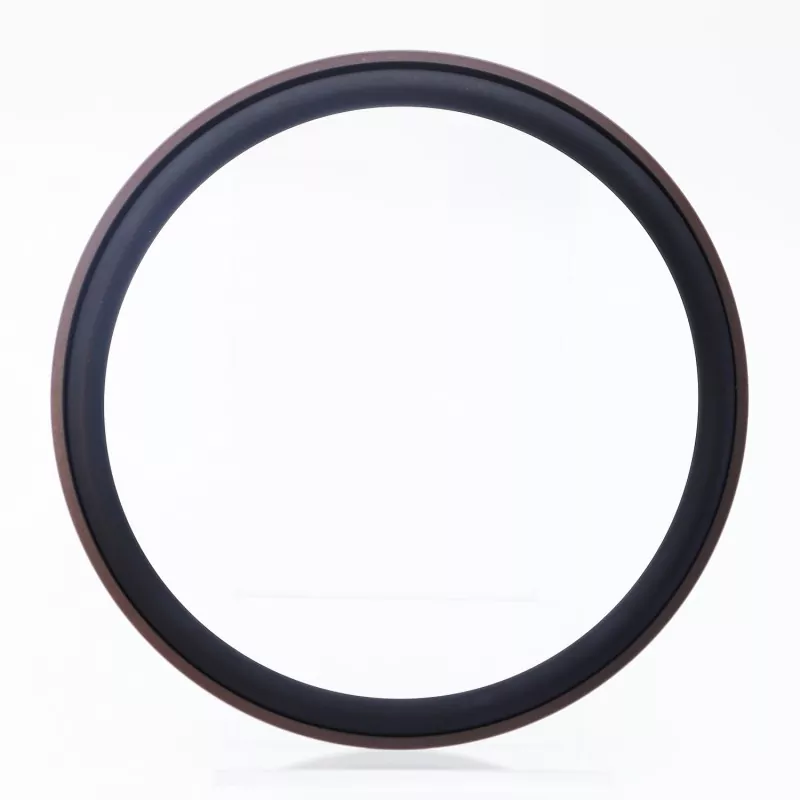

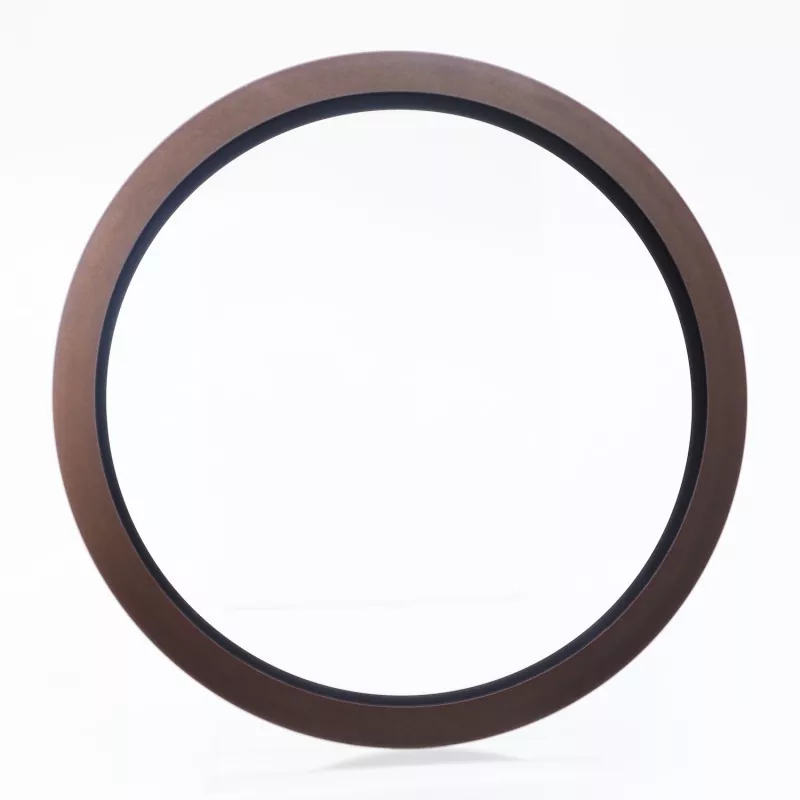

Ang Axial Step Combined Seal ay binubuo ng isang right-angled sealing ring na gawa sa filled PTFE at isang rubber O-ring; ito ay dinisenyo para sa unidirectional static sealing application, tulad ng axial (end-face) at flange seal. Nagtatampok ito ng mahabang buhay ng serbisyo, mahusay na pagganap ng sealing, paglaban sa mataas at napakataas na presyon, at isang compact na structural footprint; ito ay angkop din para sa water-pressure sealing application. Ito ay magagamit sa dalawang bersyon: RC2871-A (para sa panloob na presyon) at RC2871-B (para sa panlabas na presyon).
Ang mabisang sealing ay nakakamit sa pamamagitan ng tuluy-tuloy na gripping force na nabuo ng pre-compression ng O-ring, na nagbibigay ng self-energizing sealing effect kung saan bumubuti ang pagganap ng sealing habang tumataas ang medium pressure. Ang flanged na disenyo sa gilid ng sealing ring ay epektibong pumipigil sa O-ring extrusion, na nagbibigay-daan dito na madaling mahawakan ang mga kondisyon ng high-pressure at ultra-high-pressure habang nananatiling tugma sa water-pressure sealing environment.
|
Presyon (MPa) |
Temperatura (°C) |
Bilis (m/s) |
Katamtaman |
|
≤300 |
-35 hanggang +100 (na may NBR O-ring) |
- |
Hydraulic oil, emulsion, tubig, atbp. |
|
-20 hanggang +200 (na may FKM O-ring) |
Ang seal na ito ay binubuo ng isang right-angled na PTFE sealing ring at isang O-ring; ang O-ring ay nagbibigay ng pre-compression, na bumubuo ng clamping force na kinakailangan upang makamit ang isang seal. Sa ilalim ng presyon, tumataas ang puwersa ng pang-clamping na ito—ibig sabihin, mas mataas ang presyon, mas mahusay ang pagganap ng sealing. Salamat sa disenyo ng side-flange ng slipper ring, ang O-ring ay pinipigilan na ma-extrude, na nagpapahintulot sa selyo na makatiis ng mataas na presyon.
Ang lahat ng mga pagtutukoy sa loob ng hanay ng parameter ay magagamit.
|

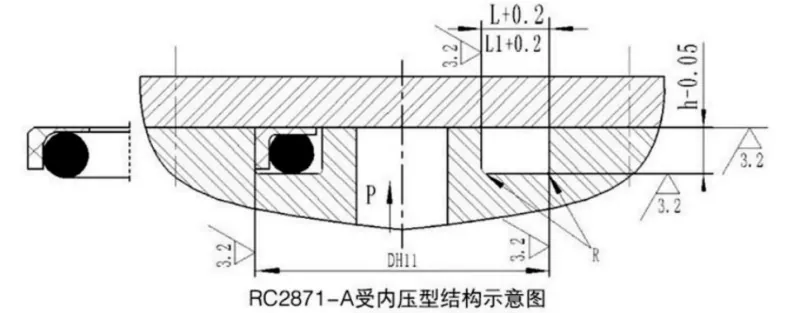

Saklaw ng panlabas na diameter D H11 |
Lalim ng uka h-0.05 |
Lapad ng uka L+0.2 |
Lapad ng uka L1 + 0.2 Presyon > 80 MPa |
Corner radius Rmax |
O-ring na diameter ng wire gawin |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Ang lahat ng mga pagtutukoy sa loob ng hanay ng parameter ay magagamit.
|

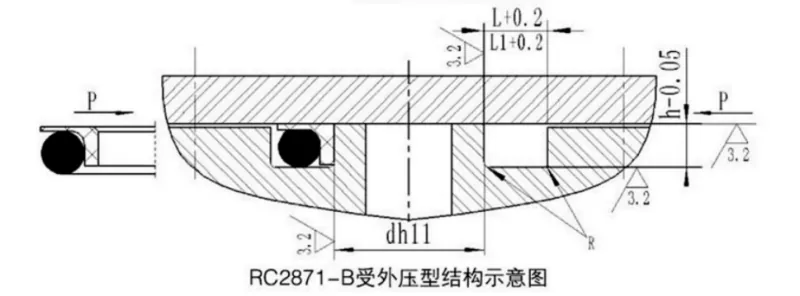

Saklaw ng panloob na diameter dh11 |
Lalim ng uka h-0.05 |
Lapad ng uka L+0.2 |
Lapad ng uka L1 + 0.2 Presyon > 80 MPa |
Corner radius Rmax |
O-ring na diameter ng wire gawin |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
