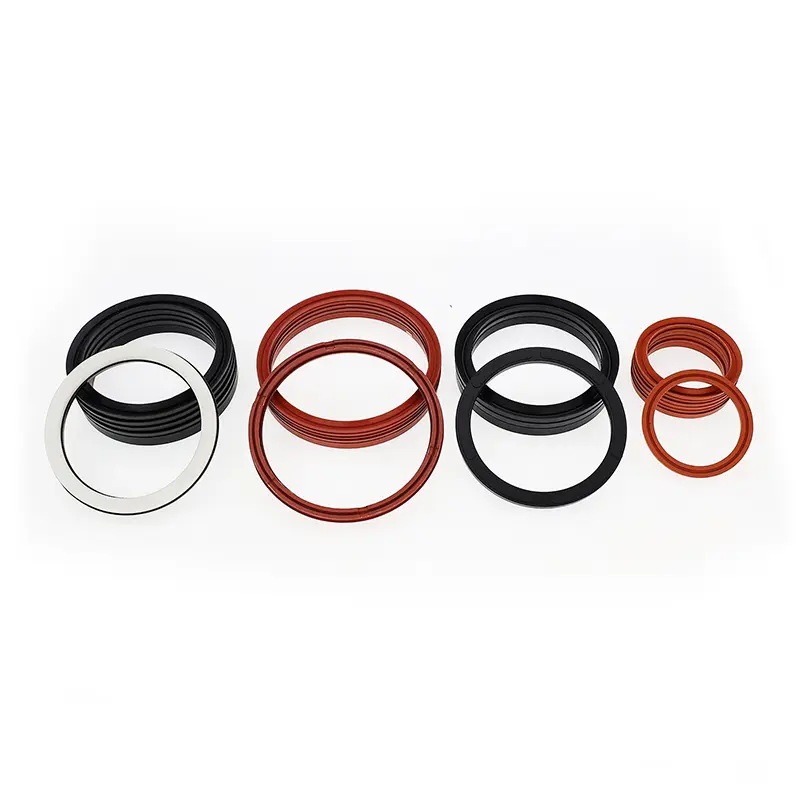

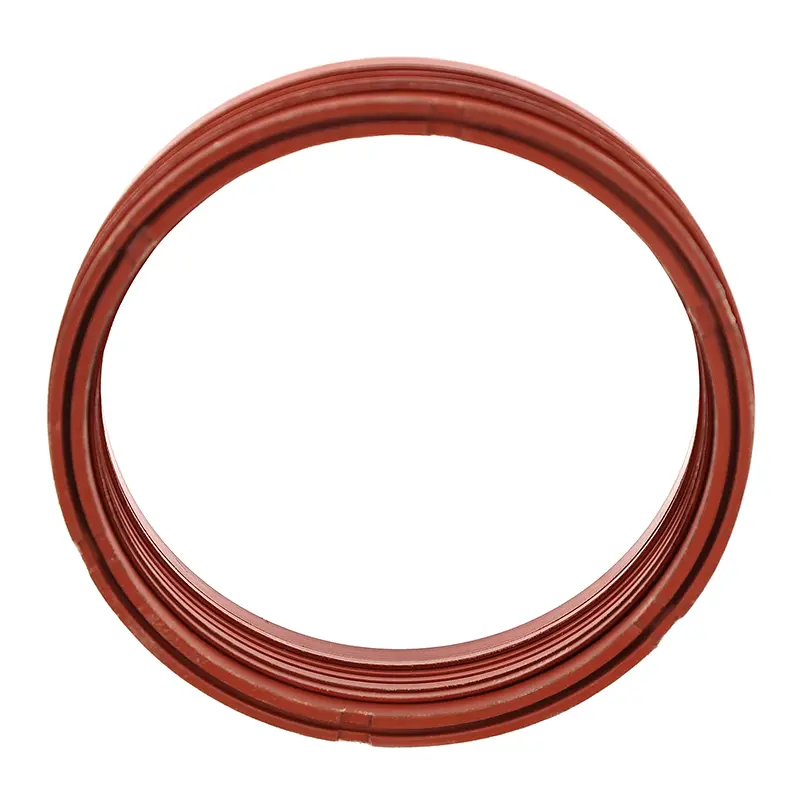

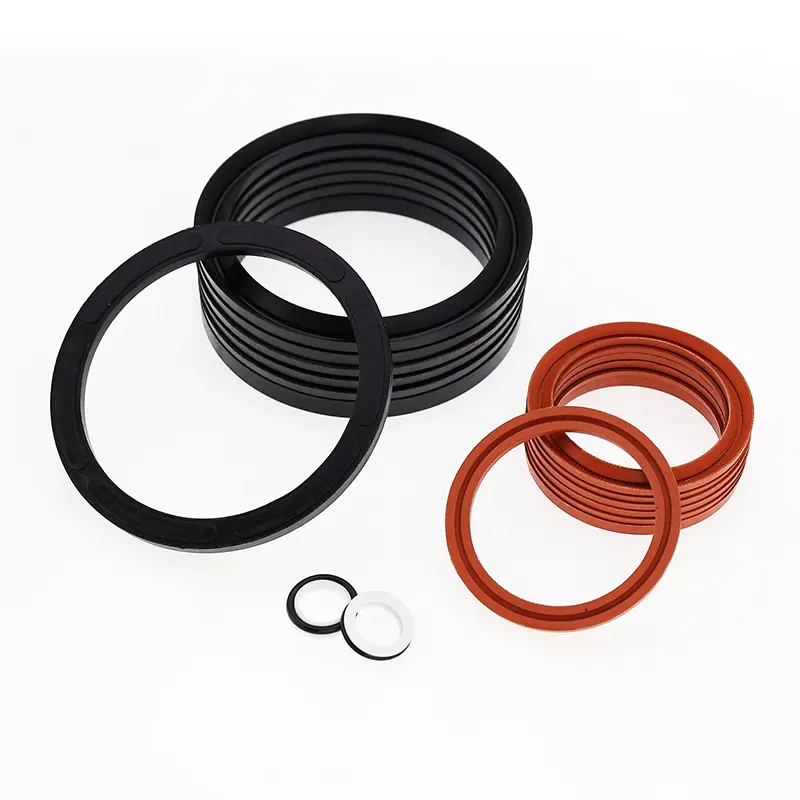

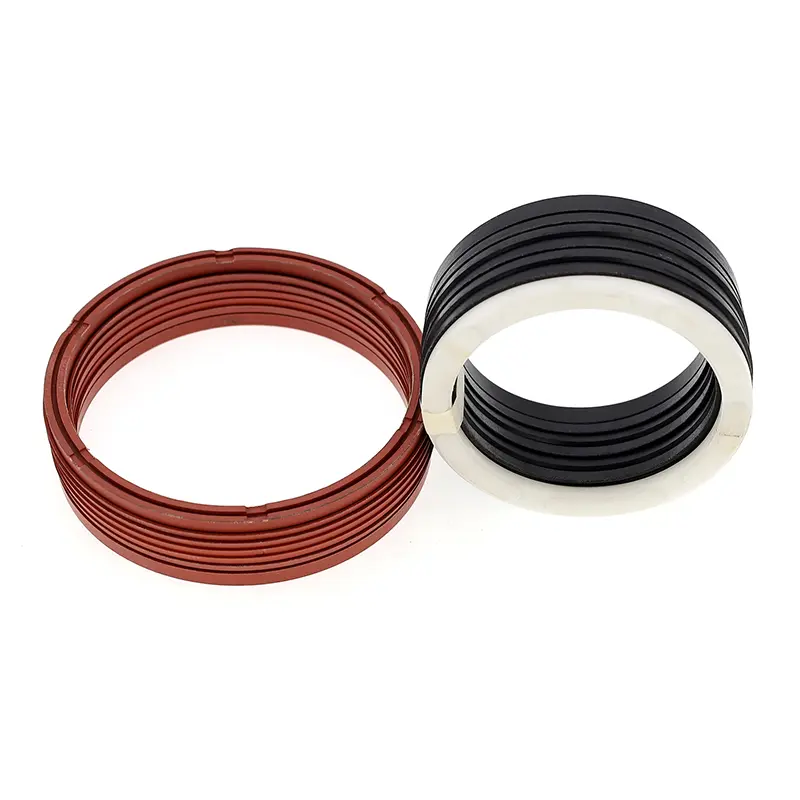

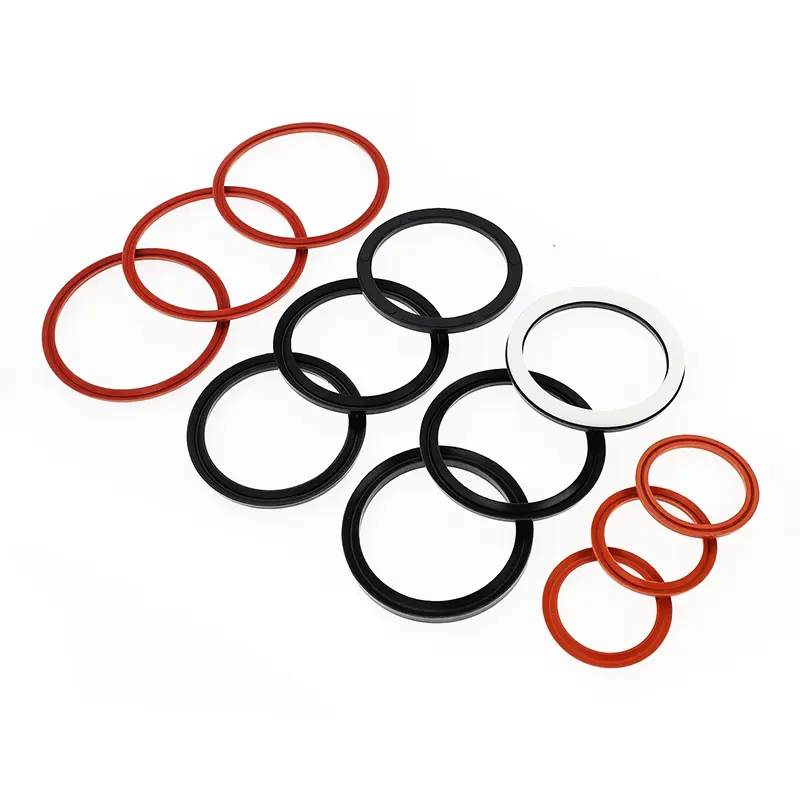

Ang V-shaped combination seal para sa mga piston rods ay binubuo ng isang set (ng hindi bababa sa tatlo) na mga singsing na hugis ng V, isang singsing ng compression, at isang singsing na suporta. Ito ay angkop para sa unidirectional pressure sealing sa pagtugon ng mga hydraulic application. Ang isang grasa na katugma sa materyal na sealing ay dapat mailapat sa panahon ng pag -install. Hindi ito mai -install sa isang monolitikong (sarado) na uka.
Mga Tampok:
1. Ang isang malawak na hanay ng mga materyales ay magagamit, na nagpapahintulot para sa pinakamainam na pagsasaayos upang umangkop sa iba't ibang mga aplikasyon.
2. Angkop para magamit sa malupit na mga kondisyon ng pagpapatakbo, na umaangkop sa halos lahat ng media at hinihingi na mga kondisyon.
3. Mahabang buhay ng serbisyo, na angkop para sa mga selyo na walang langis na langis (na may naaangkop na pagpili ng materyal).
4. Ang nababagay na pagganap ng sealing at alitan ay maaaring makamit sa pamamagitan ng pag-aayos ng gasket, at ang sukat ng axial ay maaaring ayusin sa pamamagitan ng pagdaragdag o pag-alis ng mga singsing na may hugis na V.
5. Epektibo kahit na may mahinang kalidad ng ibabaw ng sealing.
Naaangkop na mga kondisyon ng operating (ang mga matinding halaga ay hindi dapat lumitaw nang sabay -sabay)
|
Pressure MPa |
Temperatura ℃ |
Bilis m/s |
Katamtaman |
|||
|
≤60 |
-35 ~+100 (nitrile goma o nitrile na tela ng goma) |
-20 ~+200 (fluororubber o fluororubber tela) |
-200 ~+260 (ptfe) |
≤0.5 (goma o goma na pinatibay ng tela) |
≤15 (ptfe) |
Halos lahat ng media (makatuwirang pagpili ng materyal na kumbinasyon) |
Mga Materyales
1. Pressure Ring Materials: PTFE, Nitrile-Butadiene Rubber (NBR) Tela, Fluororubber-Butadiene Rubber Fabric, Nylon, Polyoxymethylene
2. V-Ring Materyales: PTFE, Nitrile-Butadiene Rubber (NBR) Tela, Fluororubber, Fluororubber-Butadiene Rubber Fabric, Polyurethane
3. Suportahan ang mga materyales sa singsing: nitrile-butadiene goma tela, fluororubber-butadiene goma tela, naylon, polyoxymethylene, ptfe
Pag -order ng halimbawa
|
Modelo |
Materyal |
Naaangkop na saklaw |
Pag -sealing |
|
RC15-A |
V-Ring: NBR tela, singsing ng presyon, singsing ng suporta: NBR tela/pa/pom/ptfe |
Normal na temperatura, mataas na presyon |
Mabuti |
|
RC15-B |
V-Ring: FKM tela, singsing ng presyon, singsing ng suporta: FKM tela/ptfe |
Mataas na temperatura, mataas na presyon |
Mabuti |
|
RC15-C |
V-Ring: NBR, Pressure Ring, Suporta Ring: NBR Cloth/PA/POM/PTFE |
Normal na temperatura, daluyan at mababang presyon |
Mahusay |
|
RC15-D |
V-Ring: FKM, Pressure Ring, Suporta Ring: Fkm Cloth/PTFE |
Mataas na temperatura, daluyan at mababang presyon |
Mahusay |
|
RC15-E |
V-Ring: NBR+NBR na kumbinasyon ng tela, Pressure Ring, Suporta Ring: NBR Cloth/PA/POM/PTFE |
Normal na temperatura, daluyan at mataas na presyon |
Napakahusay |
|
RC15-F |
V-Ring: fkm+fkm kombinasyon ng tela, presyon ng singsing, singsing ng suporta: fkm tela/ptfe |
Mataas na temperatura, daluyan at mataas na presyon |
Napakahusay |
|
RC15-G |
V-singsing, singsing ng presyon, singsing ng suporta: ptfe1/ptfe2/ptfe3/ptfe4 |
Mataas na temperatura at mataas na presyon ng kinakaing unti -unting media |
Normal |
|
RC15-H |
V-Ring: PU, Pressure Ring, Support Ring: PU/PA/POM/PTFE |
Normal na temperatura, daluyan at mataas na presyon |
Napakahusay |

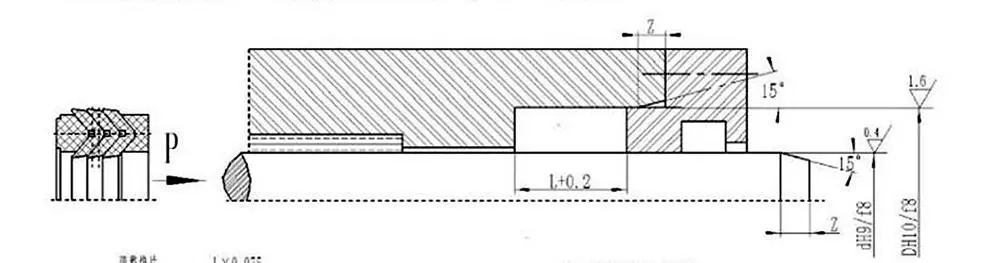

Mga regulasyon sa pag -install ng chamfer
|
Diameter ng Rod d |
Haba ng chamfer zmin |
|
0 ~ 100 |
5 |
|
101 ~ 200 |
7.5 |
|
200 ~ 500 |
10 |
|
＞ 500 |
12.5 |
Ang mga hugis na V ay maaaring maiakma sa sukat ng ehe sa pamamagitan ng pag-aayos ng gasket upang makamit ang pinakamainam na pagbubuklod at alitan. Ang paunang pagsusuot pagkatapos ng pangmatagalang operasyon ay maaaring mapalawak sa pamamagitan ng pag-aayos ng sukat ng ehe. Ang inirekumendang disenyo para sa nababagay na sukat ng axial na sukat ng selyo ay 1.025L, na may saklaw na pagsasaayos na 7.5%L.
