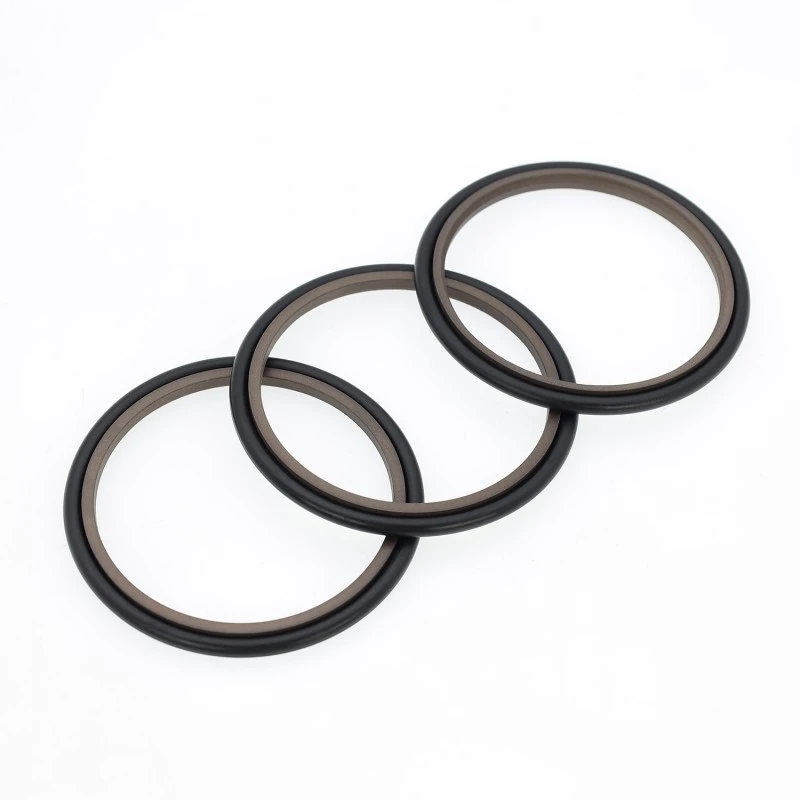

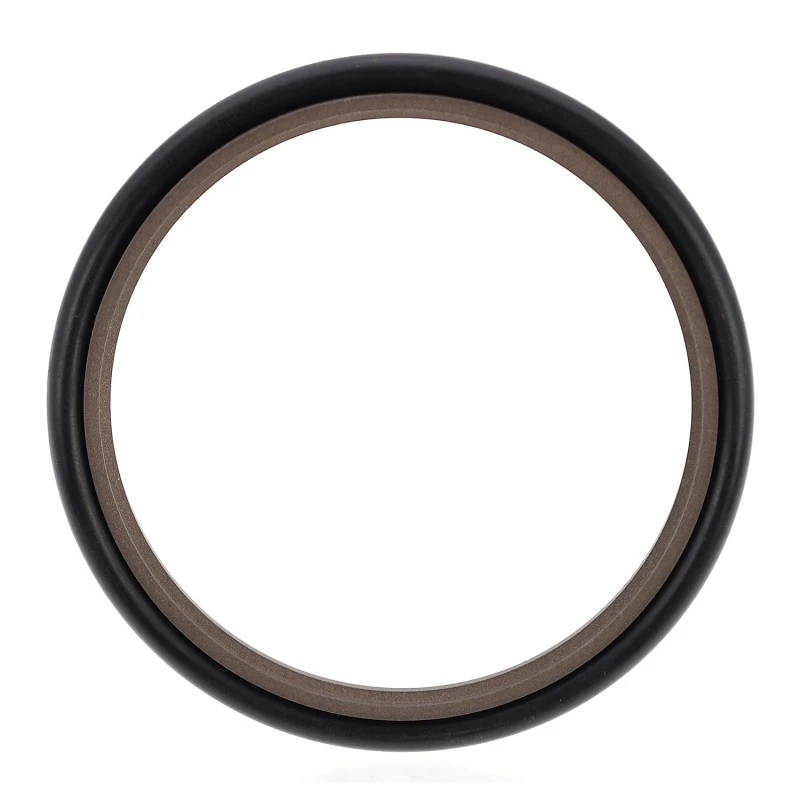

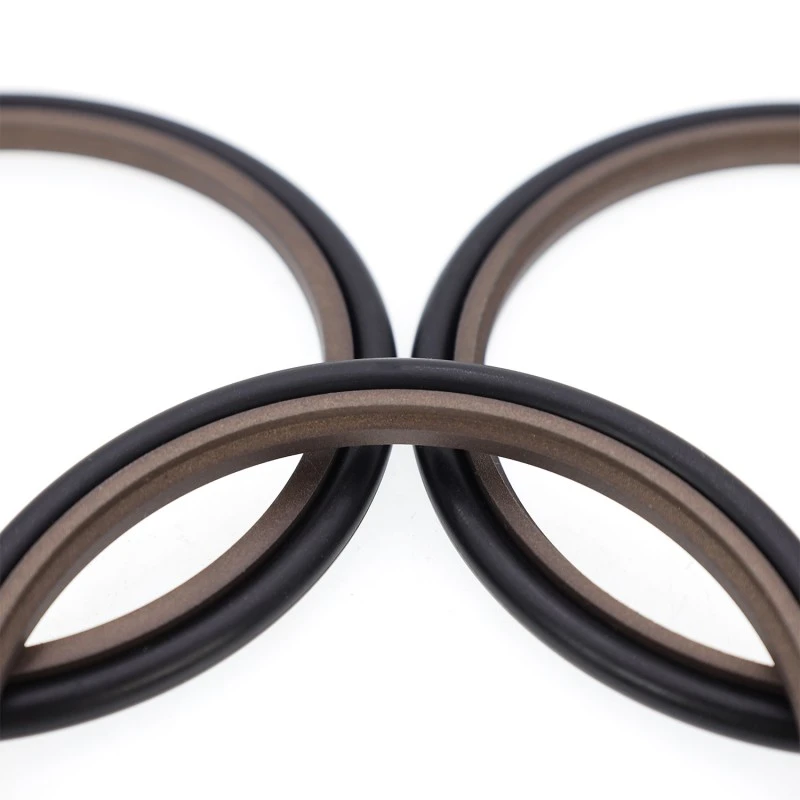

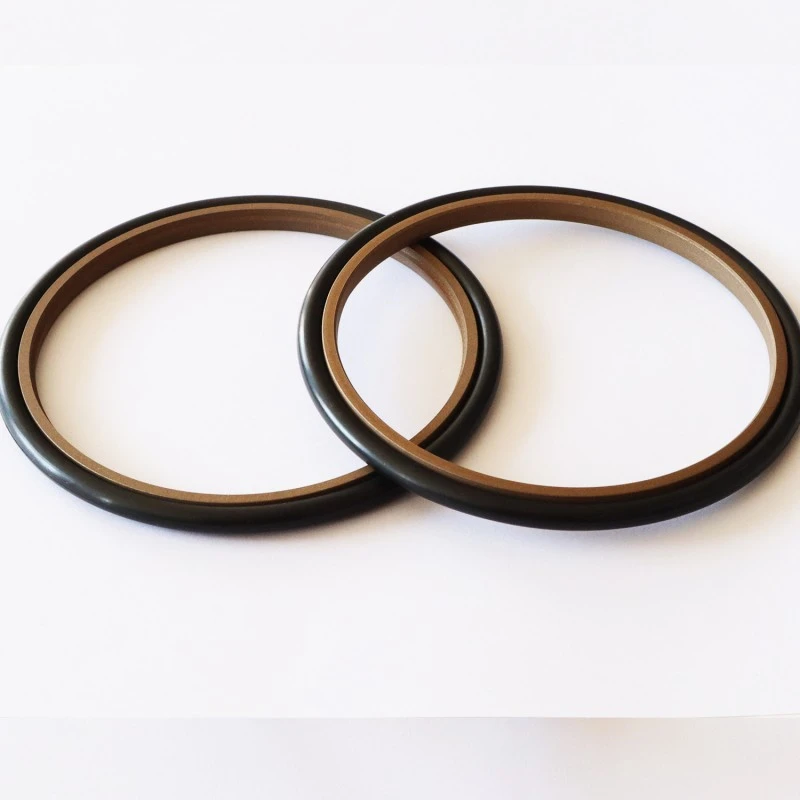

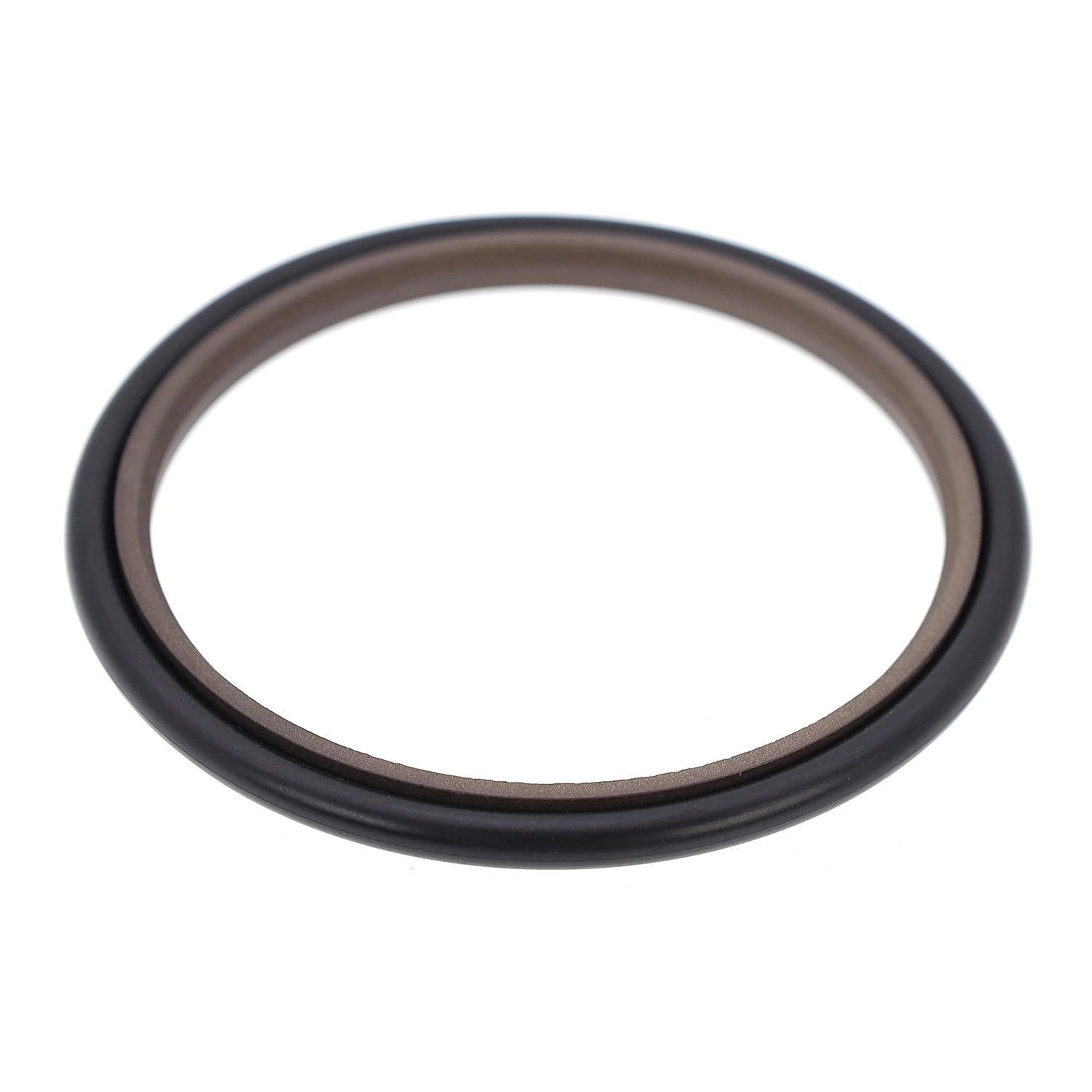

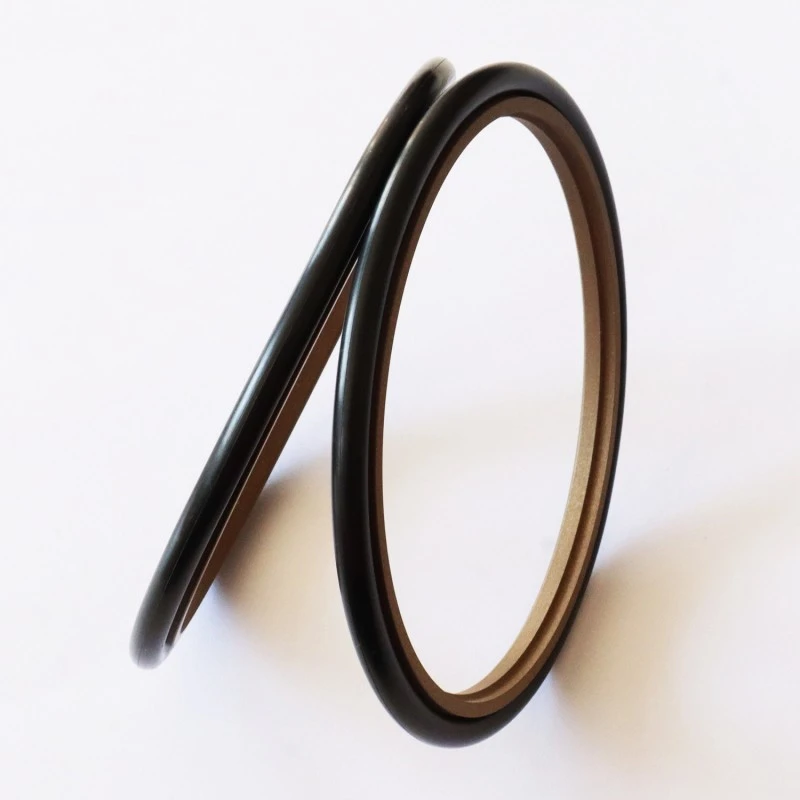

Ang step seal ay binubuo ng isang singsing na may step na ptfe na may ptfe at isang O-singsing, na angkop para sa unidirectional pressure sealing sa pagtugon ng mga hydraulic application. Ang O-ring ay nagbibigay ng lakas ng radial at bayad para sa seal singsing. Karaniwang ginagamit ito kasabay ng isang singsing na gabay. Para sa mga diametro ng rod na mas mababa sa 30mm, dapat gamitin ang isang split (bukas) na disenyo ng uka.
Mga Tampok:
1. Mababang alitan, mababang pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, at walang kilabot;
2. Mataas na katatagan ng presyon sa ilalim ng presyon at malupit na mga kondisyon;
3. Mahabang buhay ng serbisyo, angkop para sa mga seal na walang langis na lubrication;
4. Angkop para sa pagbubuklod ng mababang-lagkit na media tulad ng tubig;
Naaangkop na mga kondisyon ng operating (ang mga matinding halaga ay hindi dapat lumitaw nang sabay -sabay)
|
Pressure MPa |
Temperatura ℃ |
Bilis m/s |
Katamtaman |
|
≤60 |
-35 ~+100 (pagtutugma ng O-Ring NBR) |
≤6 |
Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp. |
|
-20 ~+200 (pagtutugma ng O-Ring FKM) |
Pagpili ng materyal
1. Magagamit ang mga O-ring na materyales: R01 Nitrile-Butadiene Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe2, Ptfe3, Ptfe4, Pu, atbp.
Pag -order ng halimbawa
Order Model: RC11-40X55.1x6.3-PTFE3-R01

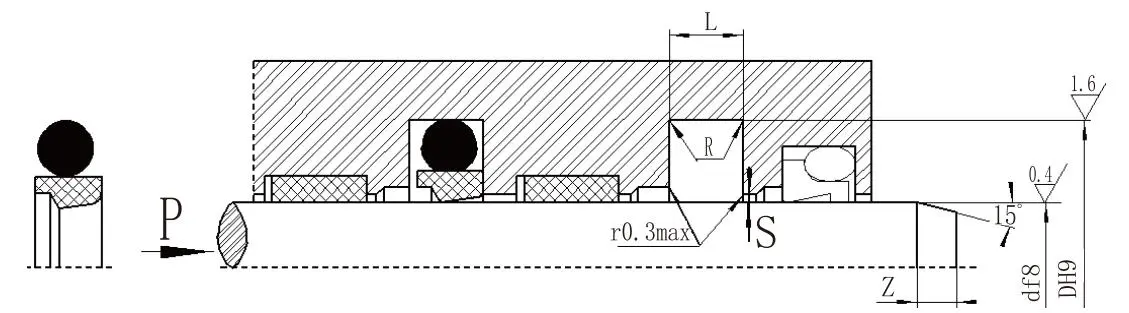

Order Model: RC11-B-40X55.1x6.3-PTFE3-RO2 Model: Rod Diameter x Groove Diameter X Groove Width PTFE3 (Binagong PTFE) Materyal na Code: R01, R02-O-Ring Material Code
