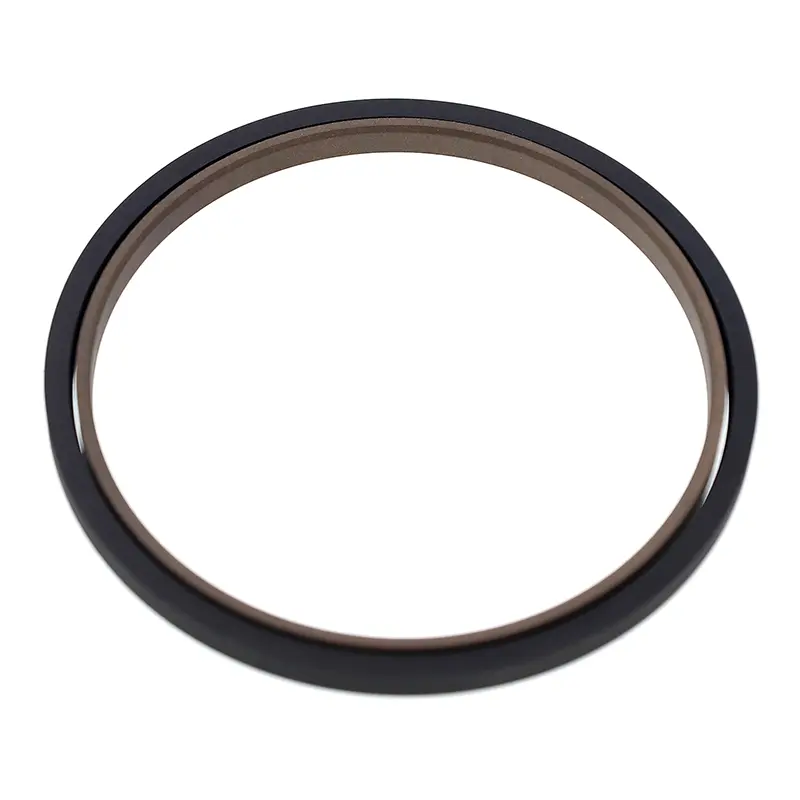

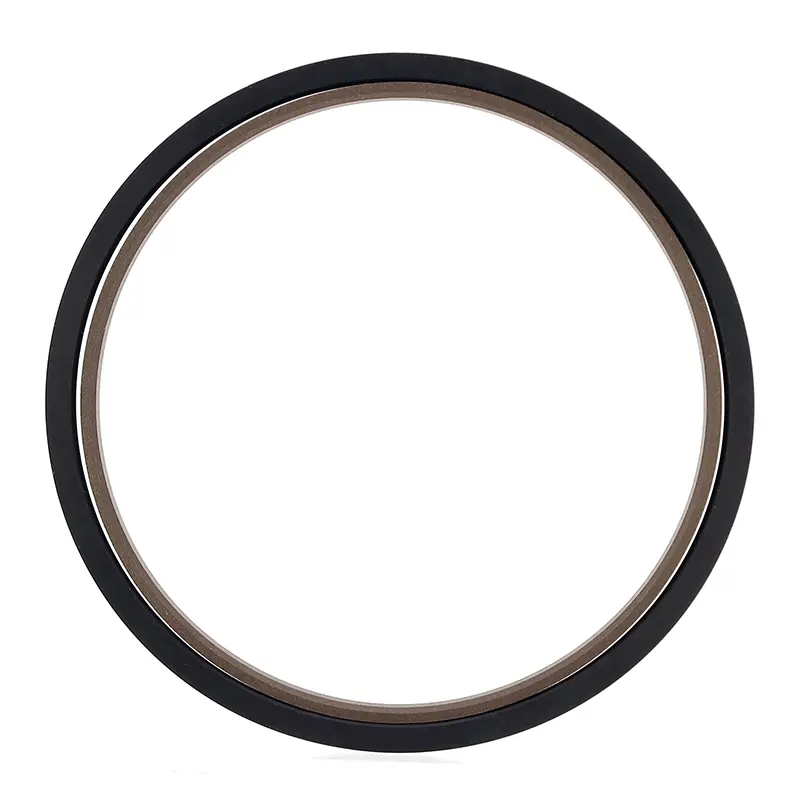

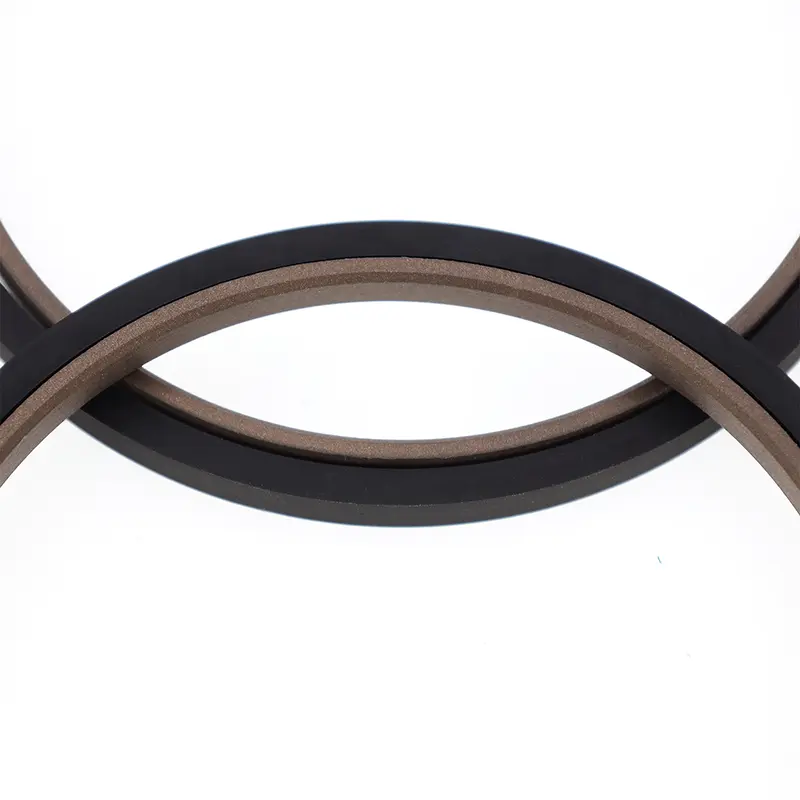

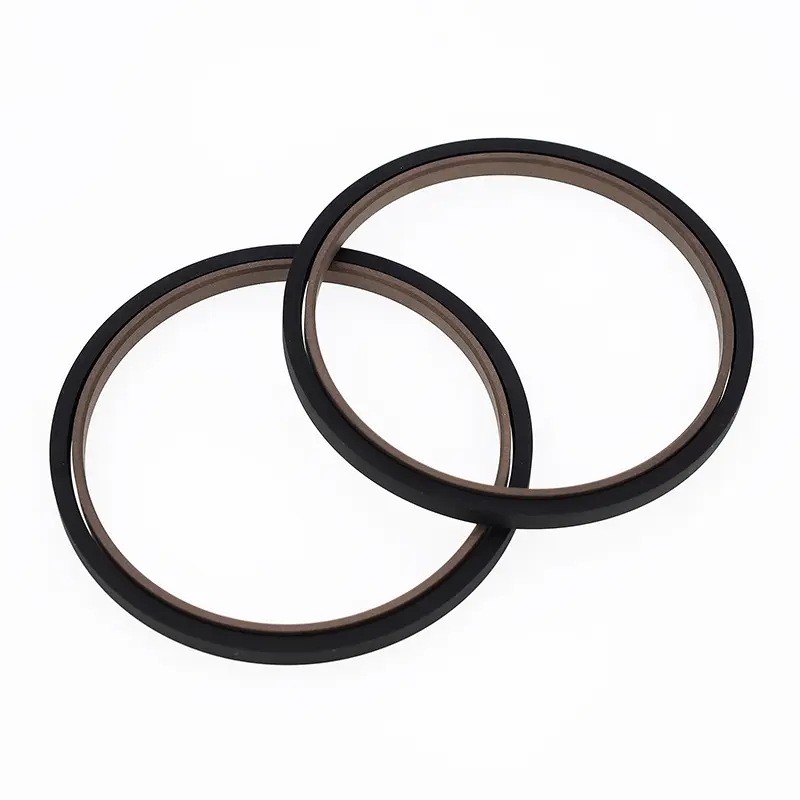

Ang hugis-parihaba na kumbinasyon ng selyo para sa mga piston rod ay binubuo ng isang ptfe na puno ng hugis-parihaba na singsing na sealing at isang hugis-parihaba na singsing na goma. Ito ay angkop para sa pag -sealing ng bidirectional pressure sa pagtugon ng hydraulic at pneumatic application. Ang hugis -parihaba na singsing ay nagbibigay ng lakas ng radial at compensate para sa seal singsing. Para sa mga diametro ng rod na mas mababa sa 30mm, dapat gamitin ang isang split (bukas) na disenyo ng uka.
Mga Tampok:
1. Mababang alitan, mababang pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, at walang kilabot;
2. Dual-purpose seal para sa hydraulic at pneumatic application, na angkop para sa pagbubuklod ng presyon ng bidirectional;
3. Mahabang buhay ng serbisyo, angkop para sa pagpapadulas ng langis;
4. Compact na disenyo para sa madaling pag -install at pagpapanatili.
Naaangkop na mga kondisyon ng operating (ang mga matinding halaga ay hindi dapat lumitaw nang sabay -sabay)
|
Pressure MPa |
Temperatura ℃ |
Bilis m/s |
Katamtaman |
Extrusion gap sMax |
|
≤40 |
-35 ~+100 (pagtutugma ng hugis -parihaba na singsing nbr) |
≤4 |
Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, gas, atbp. |
0.4 (＜ 25MPa) |
|
-20 ~+200 (pagtutugma ng hugis -parihaba na singsing fkm) |
0.2 (＜ 40MPa) |
Pagpili ng materyal
1. Magagamit na Rectangular Materials: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe2, Ptfe3, Ptfe4 (tingnan ang paglalarawan ng materyal).
Pag -order ng halimbawa
Order Model SPN-D*DL-PTFE3-R01: Diameter ng Rod*Groove Bottom Diameter*Lapad ng Groove
SPN Model PTFE3 - Binagong PTFE Material Code R01 - Rectangular Ring Material Code
