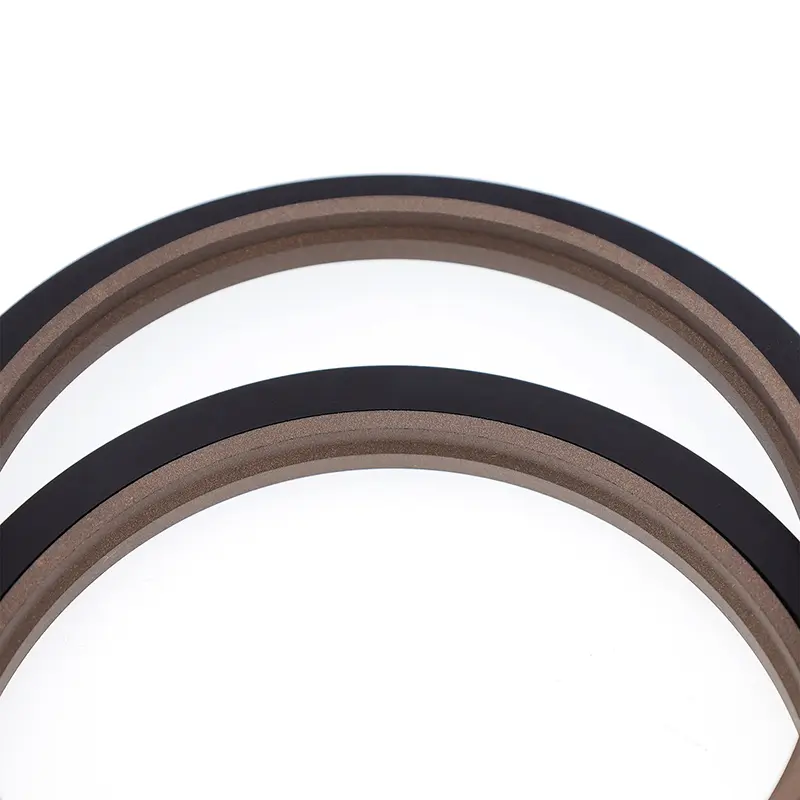

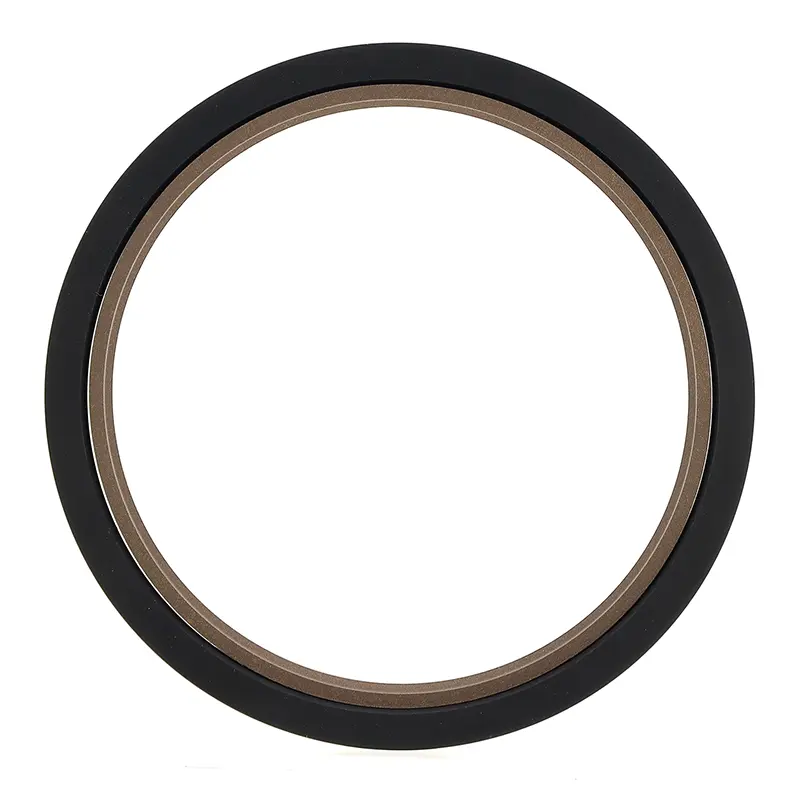

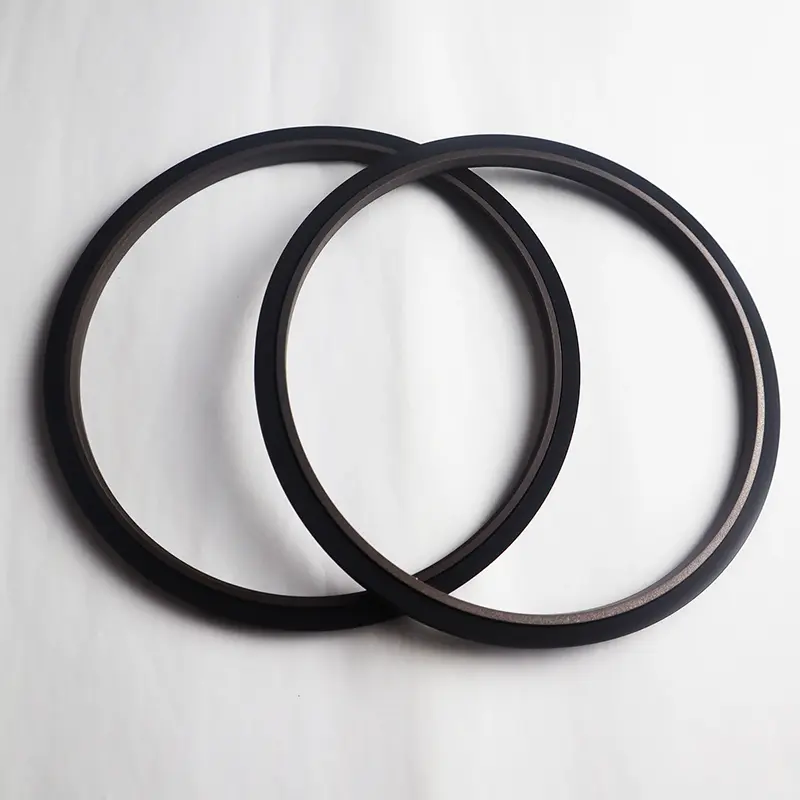

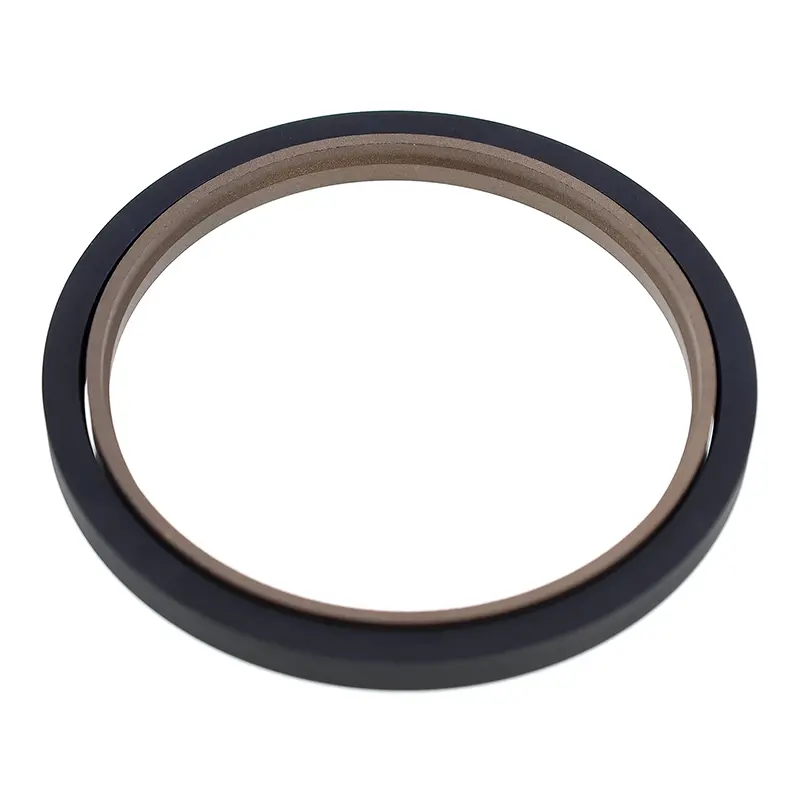

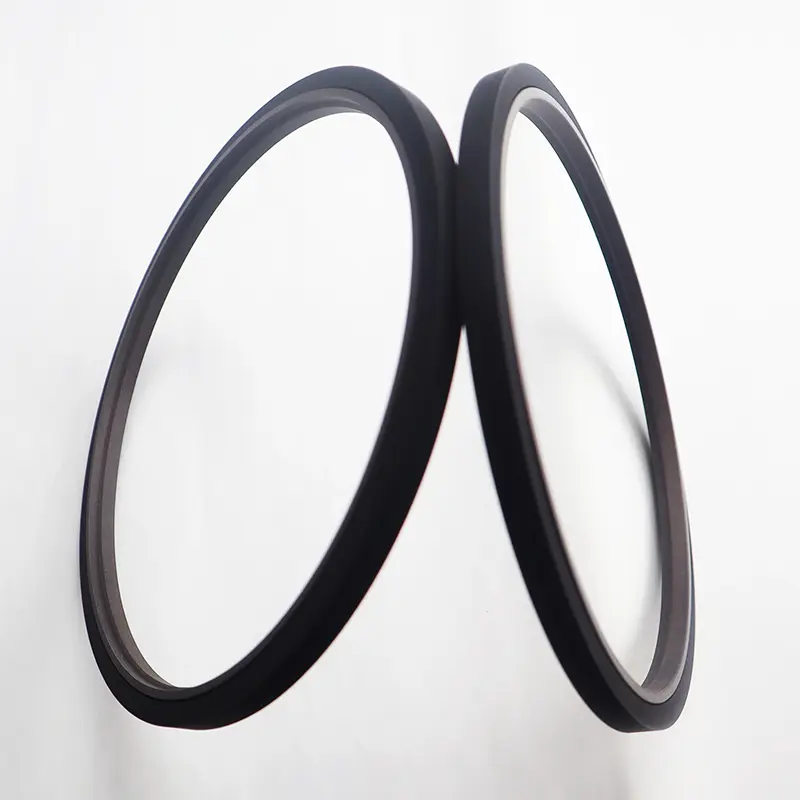

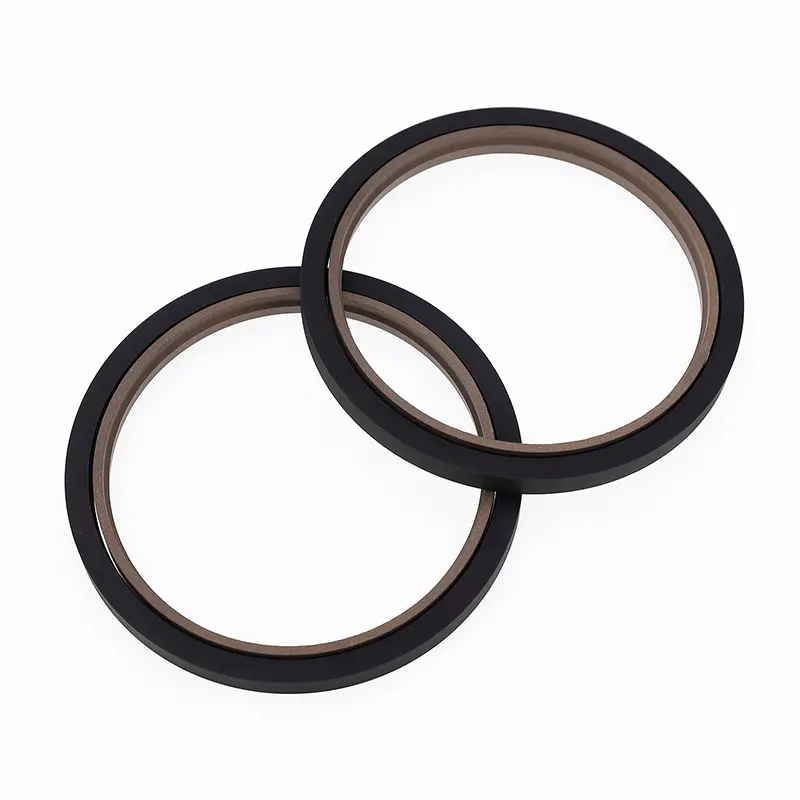

Ang mga mabibigat na duty na piston rod step seals (mga hakbang na seal) ay binubuo ng isang singsing na stepped na ptfe na may singsing na may hugis-parihaba at isang hugis-parihaba na singsing na goma. Ang mga ito ay angkop para sa unidirectional pressure sealing sa pagtugon ng mga hydraulic application. Ang hugis -parihaba na singsing ay nagbibigay ng lakas ng radial at compensate para sa seal singsing. Karaniwang ginagamit ang mga ito kasabay ng isang singsing na gabay. Ang split (bukas) na mga grooves ay dapat gamitin para sa mga diametro ng rod na mas mababa sa 30mm. Karaniwang ginagamit ang mga ito sa mabibigat na kagamitan na haydroliko.
Mga Tampok:
1. Mababang alitan, mababang pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, at walang kilabot;
2. Mataas na katatagan ng presyon sa ilalim ng presyon at malupit na mga kondisyon;
3. Mahabang buhay ng serbisyo, angkop para sa mga seal na walang langis;
4. Angkop para sa pagbubuklod ng mababang-lagkit na media tulad ng tubig.
Naaangkop na mga kondisyon ng operating (ang mga matinding halaga ay hindi dapat lumitaw nang sabay -sabay)
|
Pressure MPa |
Temperatura ℃ |
Bilis m/s |
Katamtaman |
|
≤60 |
-35 ~+100 (pagtutugma ng O-Ring NBR) |
≤6 |
Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp. |
|
-20 ~+200 (pagtutugma ng O-Ring FKM) |
Pagpili ng materyal
1. Magagamit na Rectangular Ring Materials: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe2, Ptfe3, Ptfe4, Pu, atbp (tingnan ang paglalarawan ng materyal).
Pag -order ng halimbawa

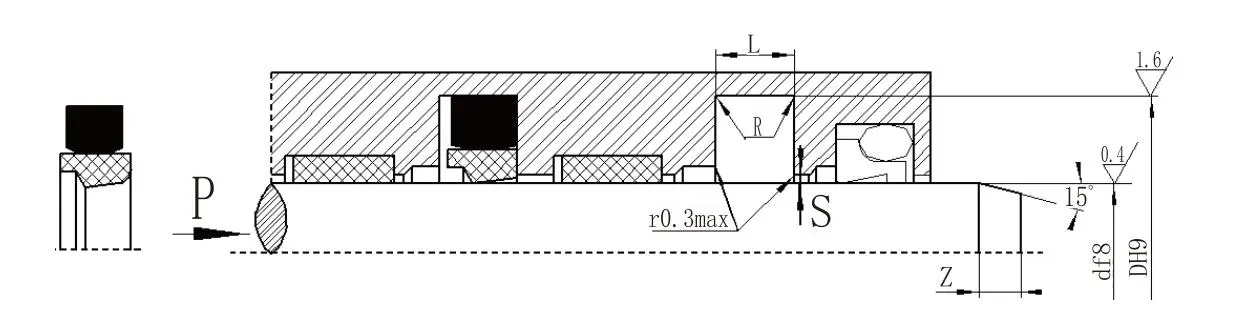

Order Model: RC12 - 40 x 55 x 7.5 mm - PTFE3 - RO1 Model - Rod Diameter x Groove Diameter x Groove Width; PTFE3 - Binagong PTFE Material Code; R01 - Rectangular Ring Material Code
