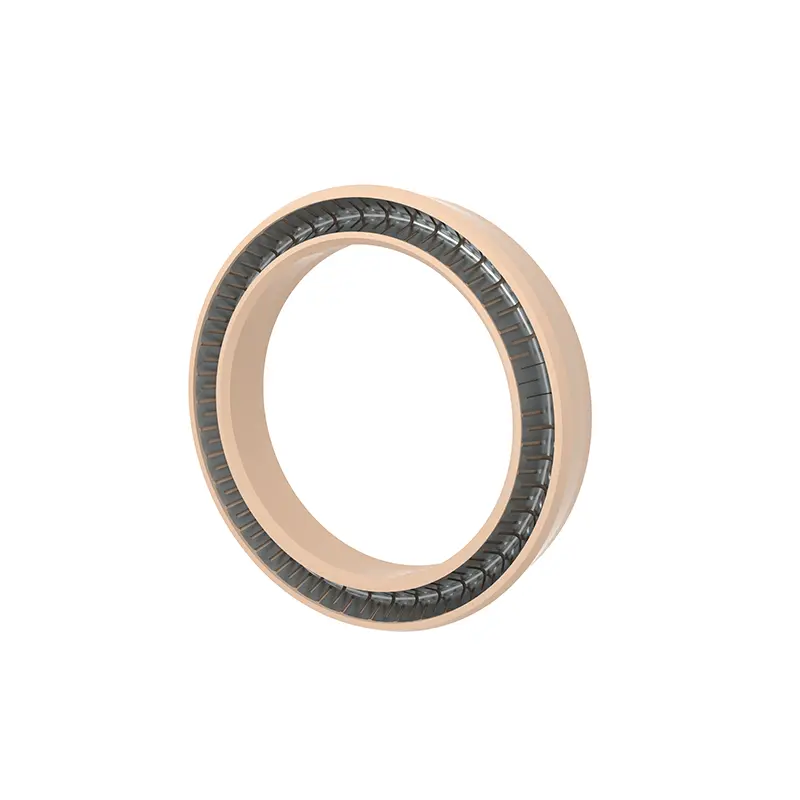

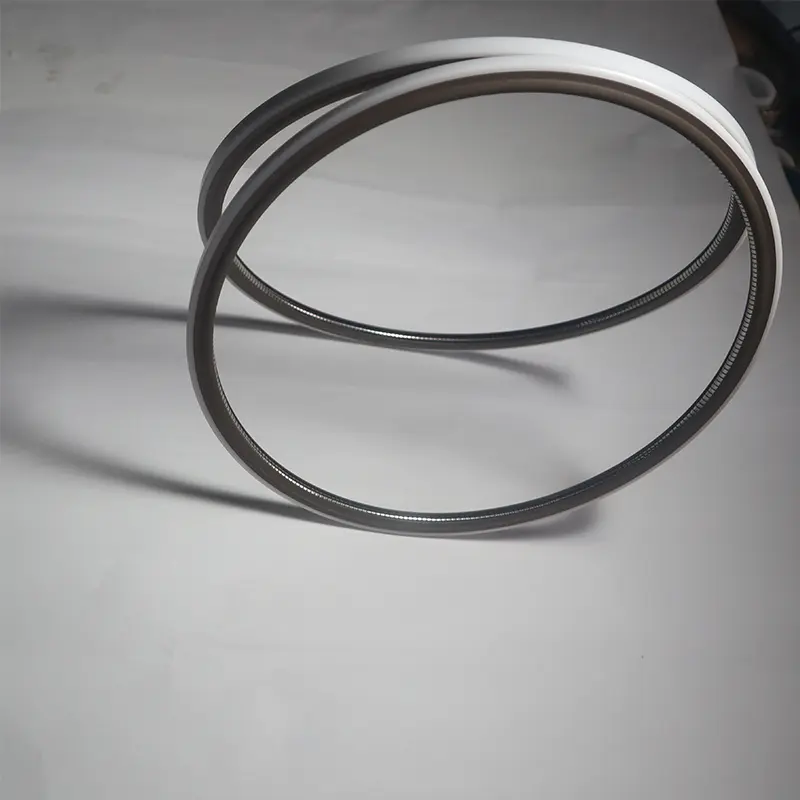

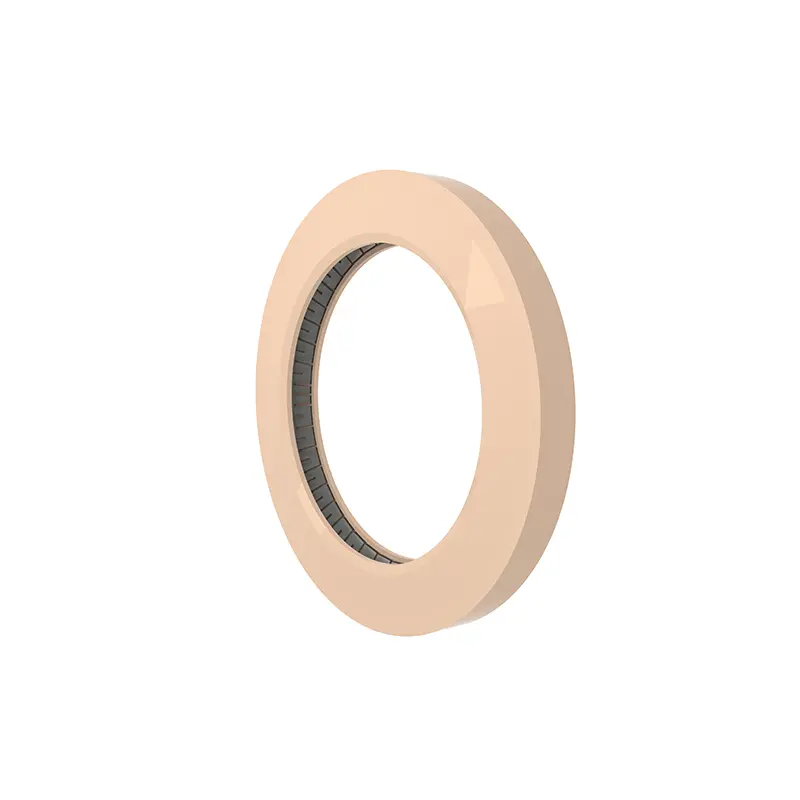

Ang End Flange Spring Energized Seals na inilunsad namin ay may kasamang iba't ibang mga modelo, bawat isa ay may sariling mga subdibisyon. Lahat sila ay mahigpit na binuo, ginawa, at nasubok.

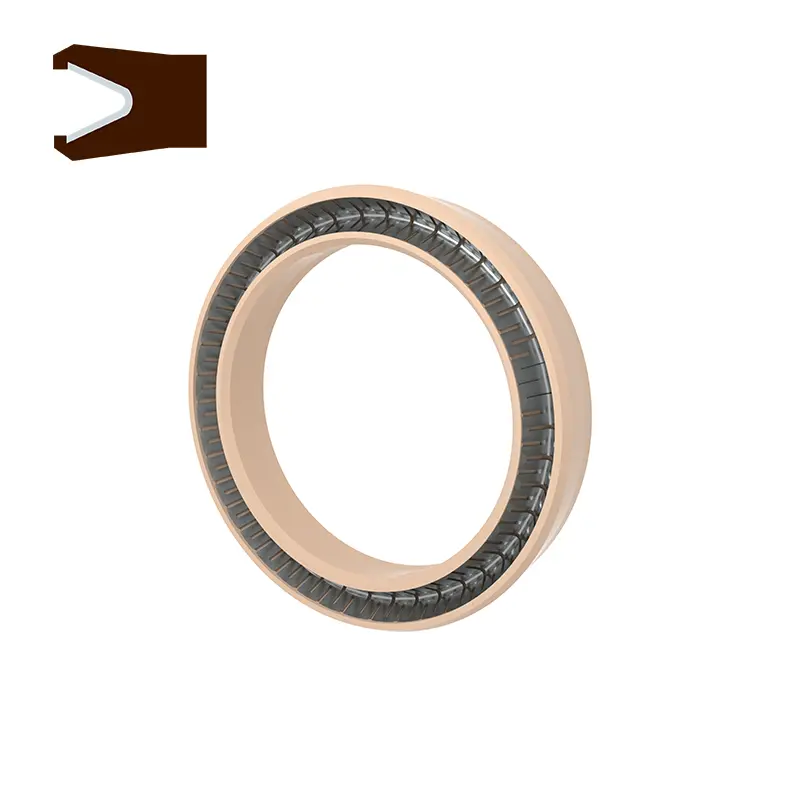

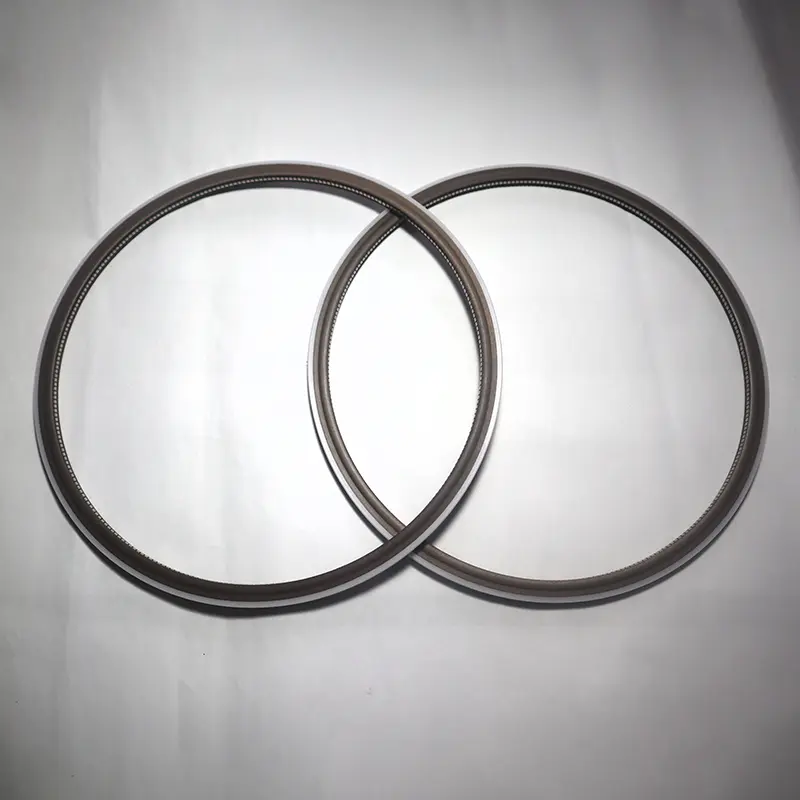

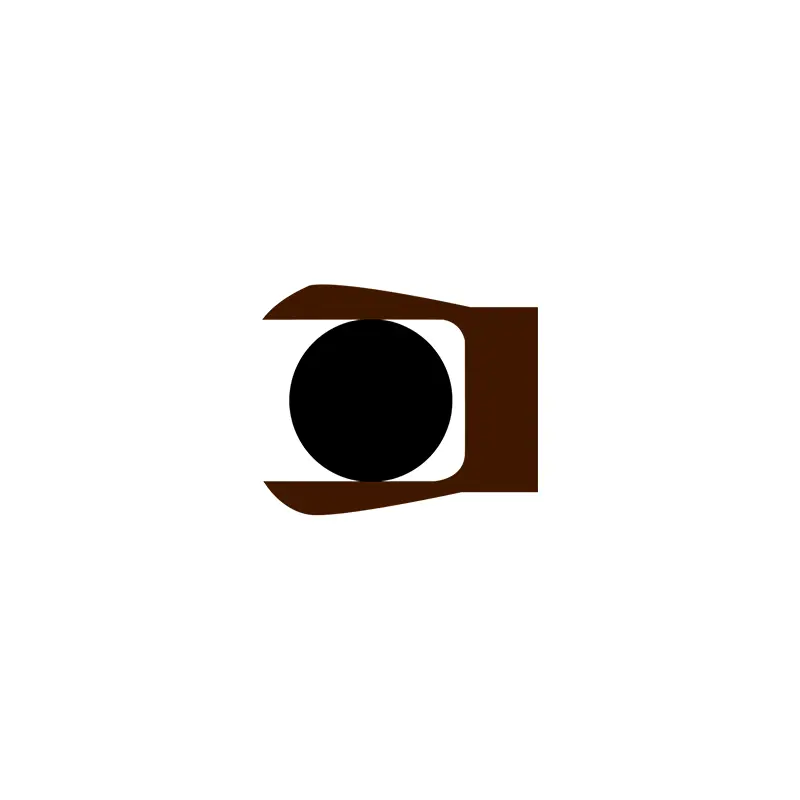

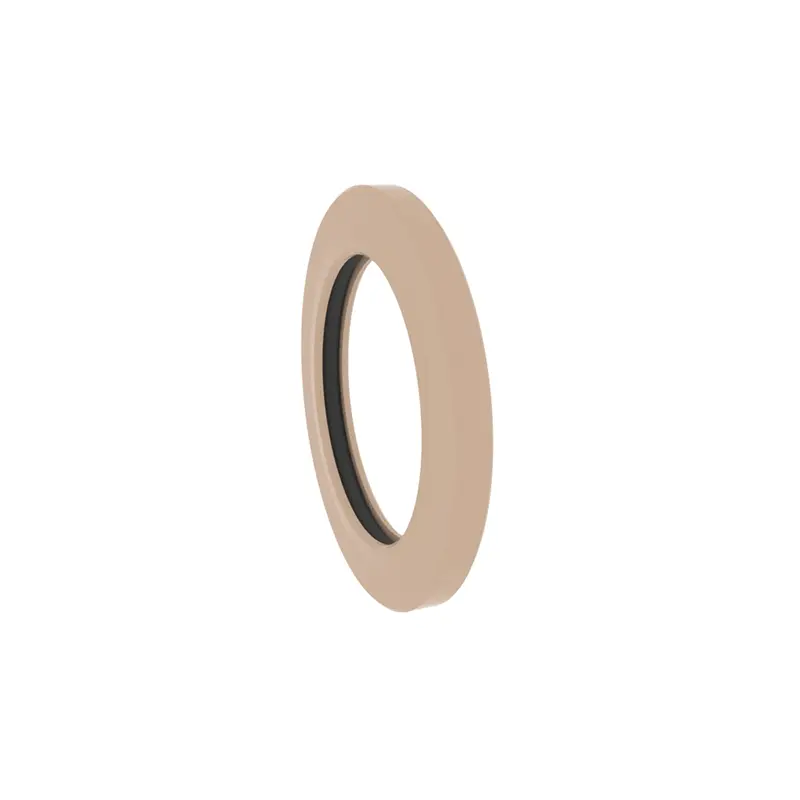

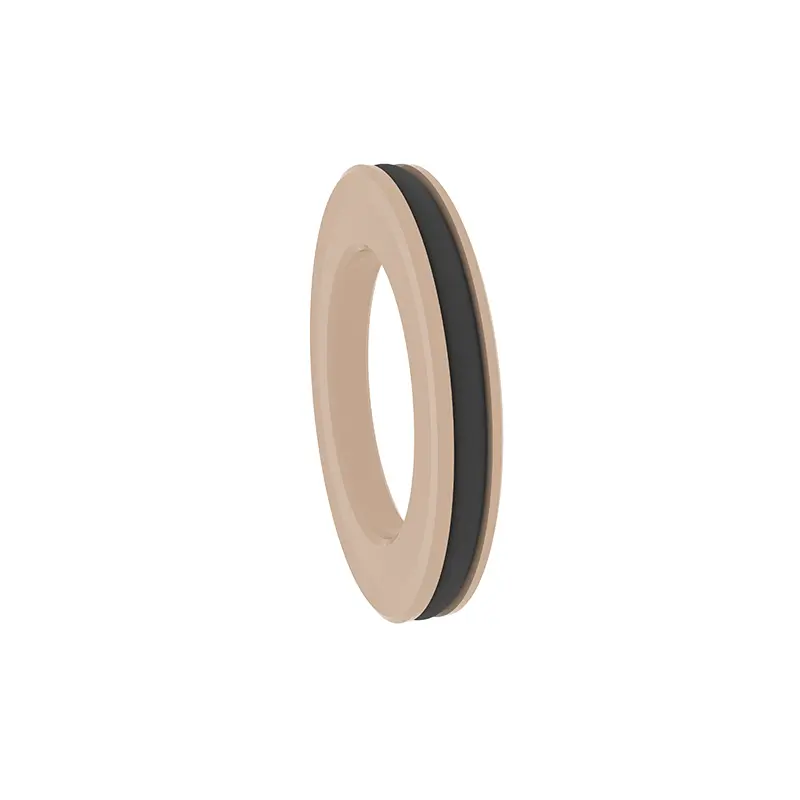

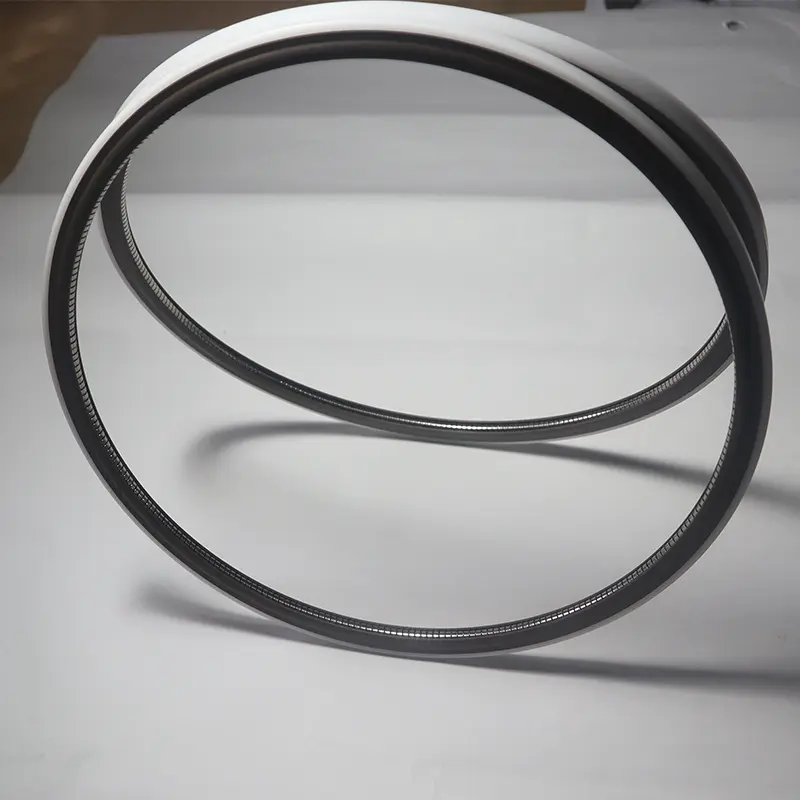

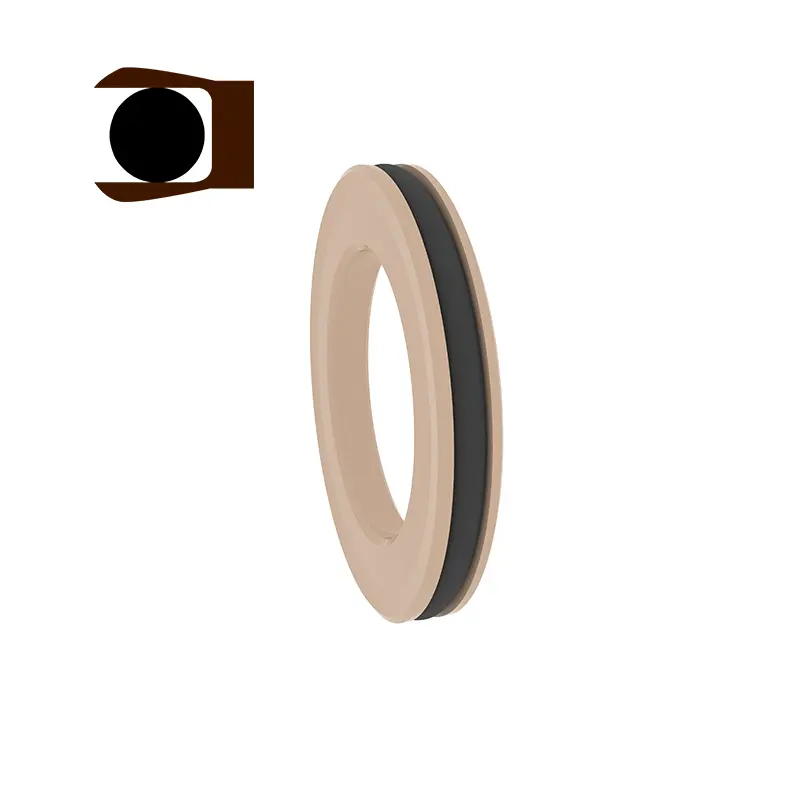

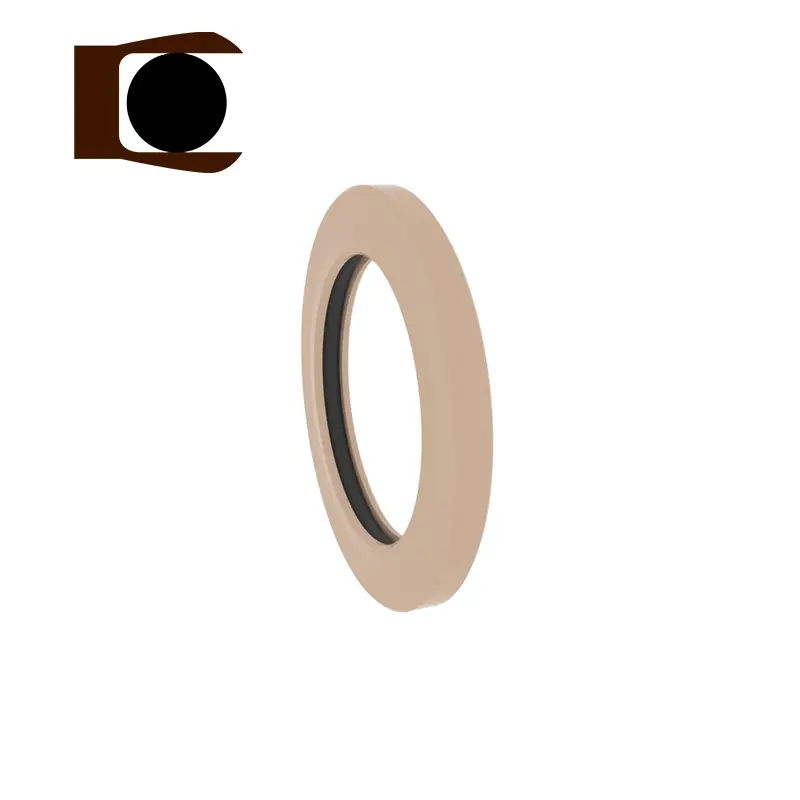

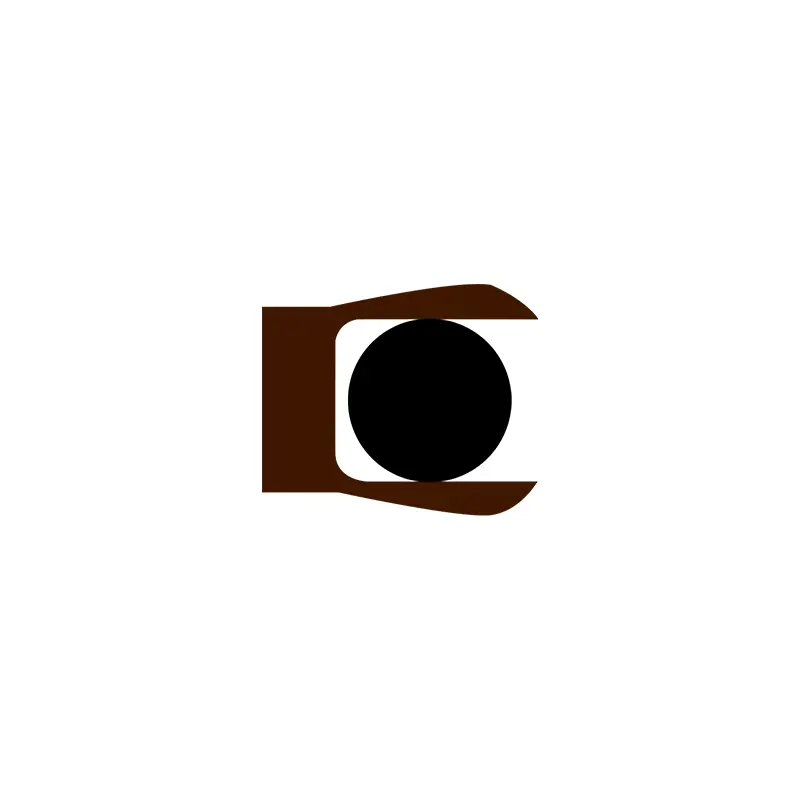

Ang RC2876 at RC2877 ay mga pan-seal, at ang RC2876-B at RC2877-B ay mga pinagsamang seal na Y. Ang dalawang magkakaibang dibisyon sa pagitan ng bawat modelo ay may parehong uka at maaaring mapalitan. Ang mga ito ay angkop para sa axial (dulo) at flange one-way pressure static seal at maaaring magamit sa mga lugar kung saan ang pagkamagaspang sa ibabaw ay hindi perpekto. Ang dalawang pan-seal ay binubuo ng hindi kinakalawang na asero na bukal at mga plastik na may mataas na pag-andar. Ang mga hindi kinakalawang na asero na bukal ay maaaring mapili bilang mga hugis na V na bukal at mga hugis-O-hugis na bukal. At kapag gumagamit ng RC2876-B at RC2877-B, kinakailangan upang makatuwirang piliin ang mga pagtutugma ng mga materyales na elastomer.
Mga Tampok at Aplikasyon ng Produkto:

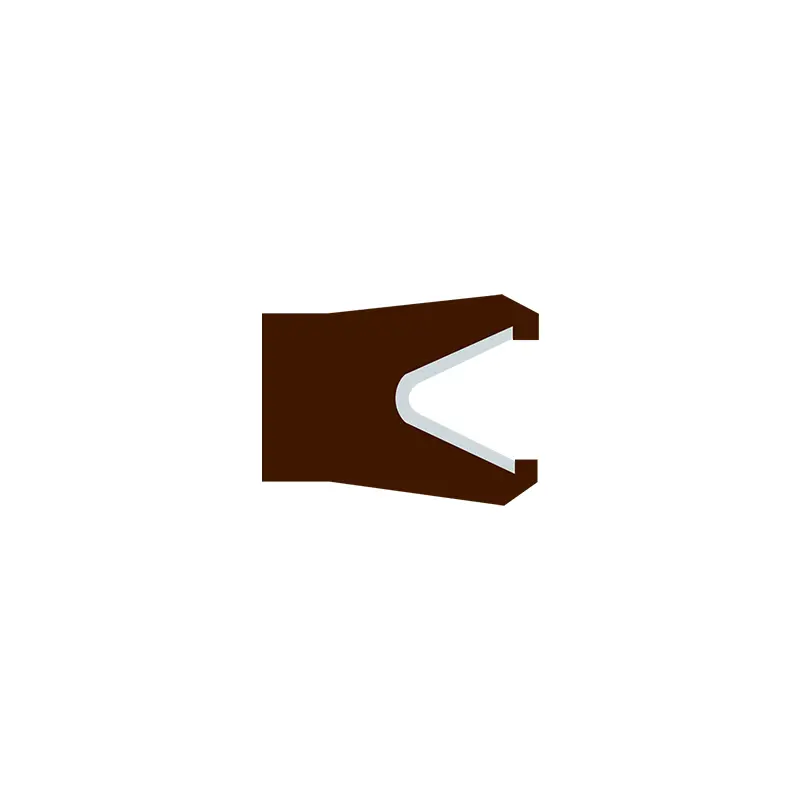

RC2876
Naaangkop na mga kondisyon sa pagtatrabaho (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)
| Pressure MPa | Bilis m/s | Temperatura ℃ | Katamtaman | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Lahat ng likido, kemikal, gas |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Pagpili ng materyal
1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Upe, Pk1, Pk2, atbp.
3. Ang hindi kinakalawang na asero na bukal ay maaaring mapili mula sa mga hugis-O-shaped na bukal at mga hugis-V na bukal.
Pag -order ng halimbawa
RC2876-40-PTFE4+V Ang panlabas na diameter ng panloob na presyon ng presyon ay 40, ang materyal na sealing singsing ay PTFE4, at ang tagsibol ay hugis-V na tagsibol
RC2876-B-40-PTFE4+R02 Ang panlabas na diameter ng panloob na presyon ng presyon ay 40, ang materyal na sealing singsing ay PTFE4, at ang pagtutugma ng O-Ring ay fluororubber
Tandaan: Kung pipiliin mo ang pinalawig na saklaw, mangyaring gamitin ang numero ng serye.
| Serial number | Serial number | Karaniwang saklaw DH11 | Pinalawak na saklaw DH11 | Lalim ng uka h-0.05 | Lapad ng Groove L+0.2 | Mga bilog na sulok Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

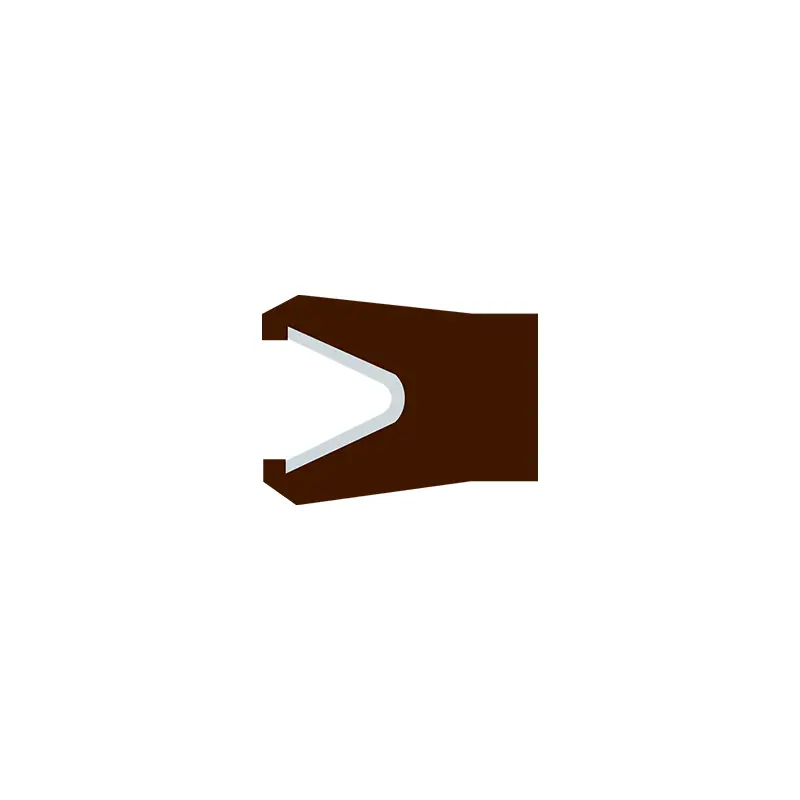

RC2877
Naaangkop na mga kondisyon sa pagtatrabaho (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)
| Pressure MPa | Bilis m/s | Temperatura ℃ | Katamtaman | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Lahat ng likido, kemikal, gas |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Upe, Pk1, Pk2, atbp.
3. Ang hindi kinakalawang na asero na bukal ay maaaring mapili mula sa mga hugis-O-shaped na bukal at mga hugis-V na bukal.
Pag -order ng halimbawa
RC2877-40-PTFE4+V Ang panloob na diameter ng panlabas na presyon ng presyon ay 40, ang materyal na sealing singsing ay ptfe4, at ang hindi kinakalawang na asero na tagsibol ay isang hugis-v spring
RC2877-B-40-PTFE4+R02 Ang panloob na diameter ng panlabas na presyon ng groove ay 40, ang materyal na sealing singsing ay PTFE4, at ang pagtutugma ng O-Ring ay fluororubber
Tandaan: Kung pipiliin mo ang isang pinalawig na saklaw, mangyaring gamitin ang numero ng serye.

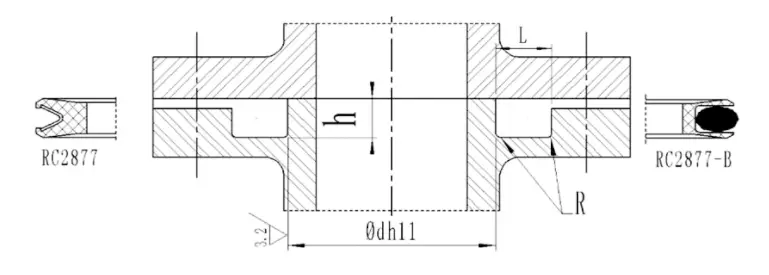

| Serial number | Serial number | Karaniwang saklaw D H11 | Pinalawak na saklaw DH11 | Lalim ng uka h-0.05 | Lapad ng Groove L+0.2 | Mga bilog na sulok Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
