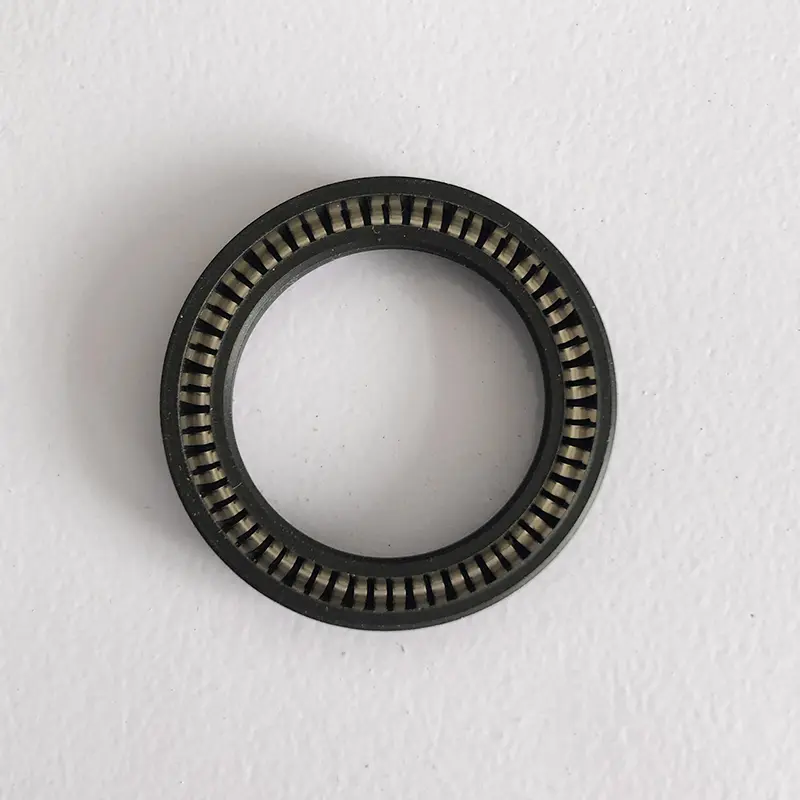

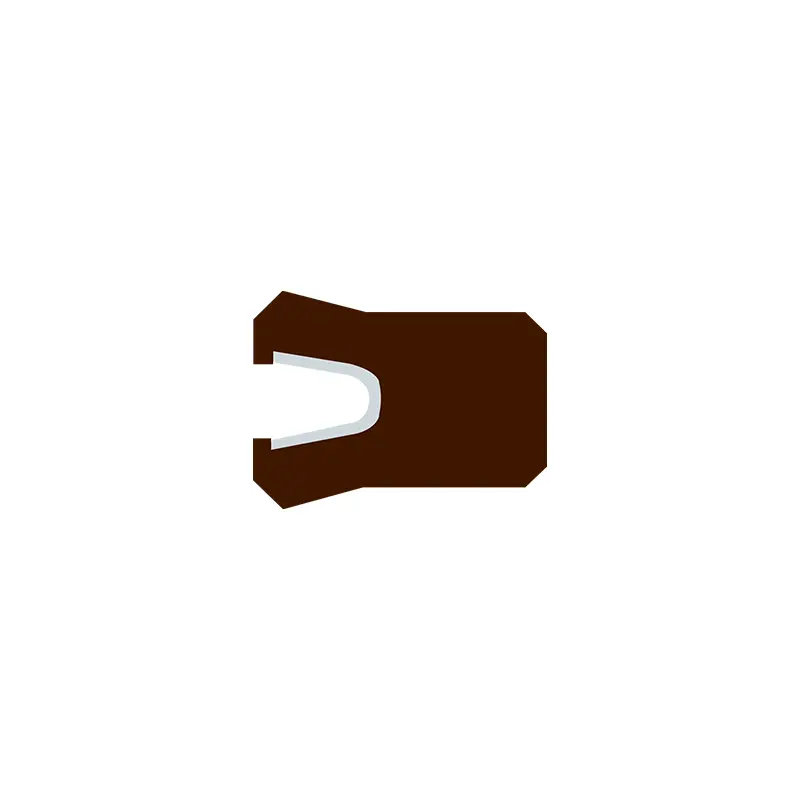

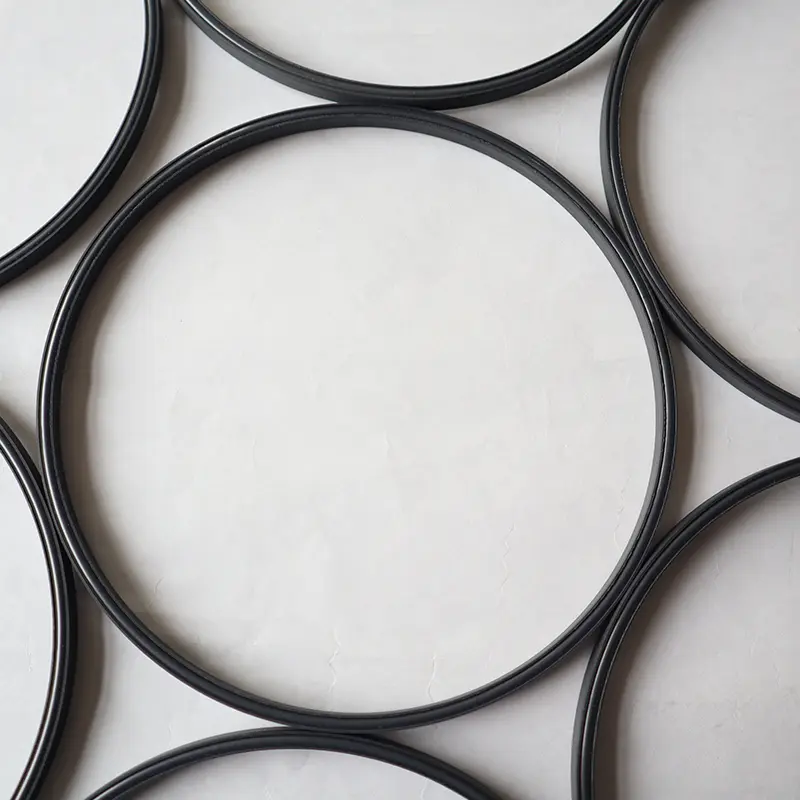

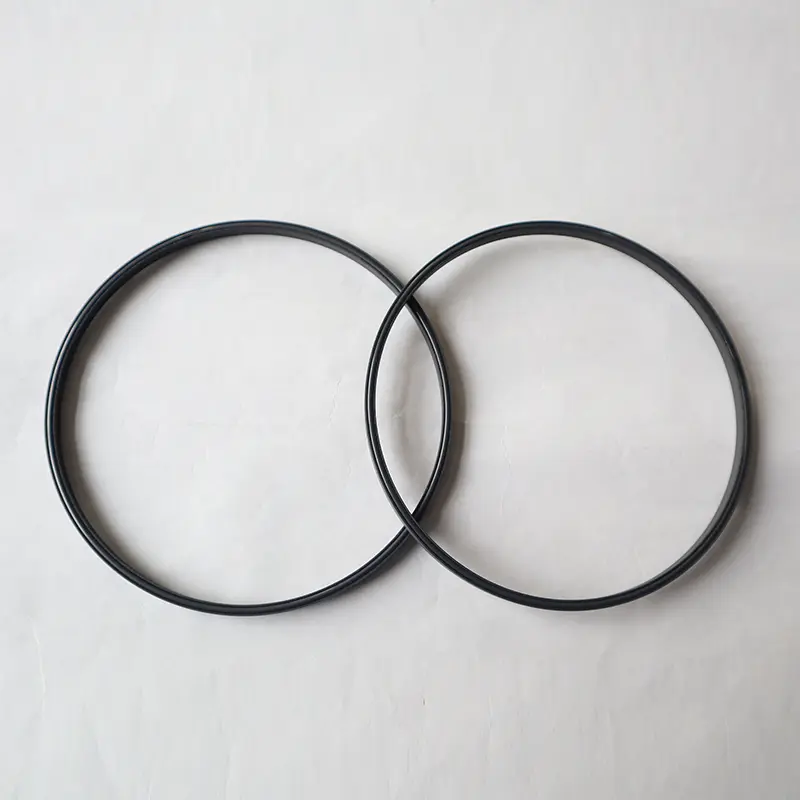

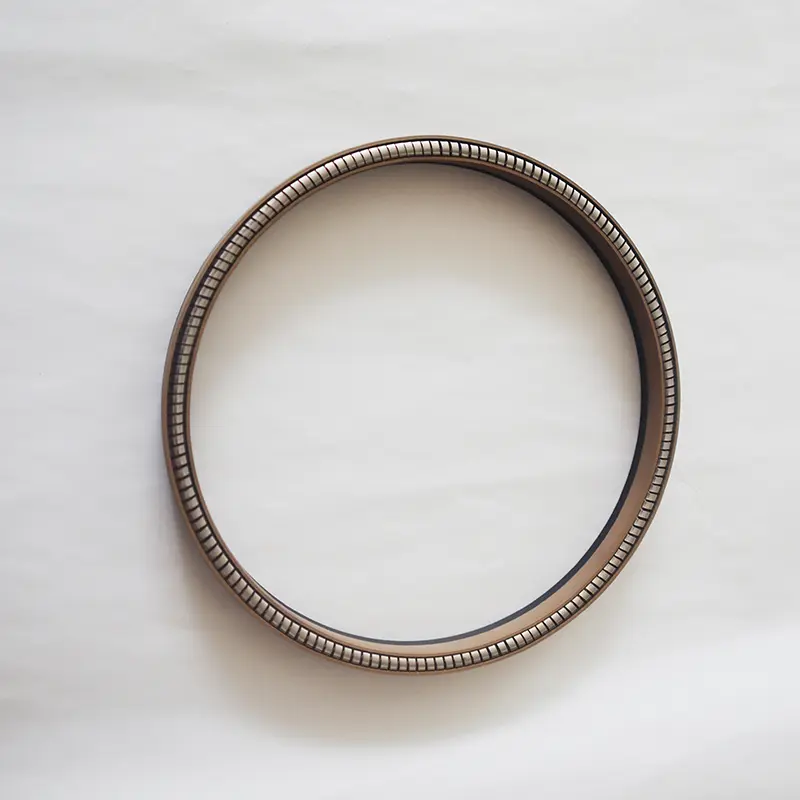

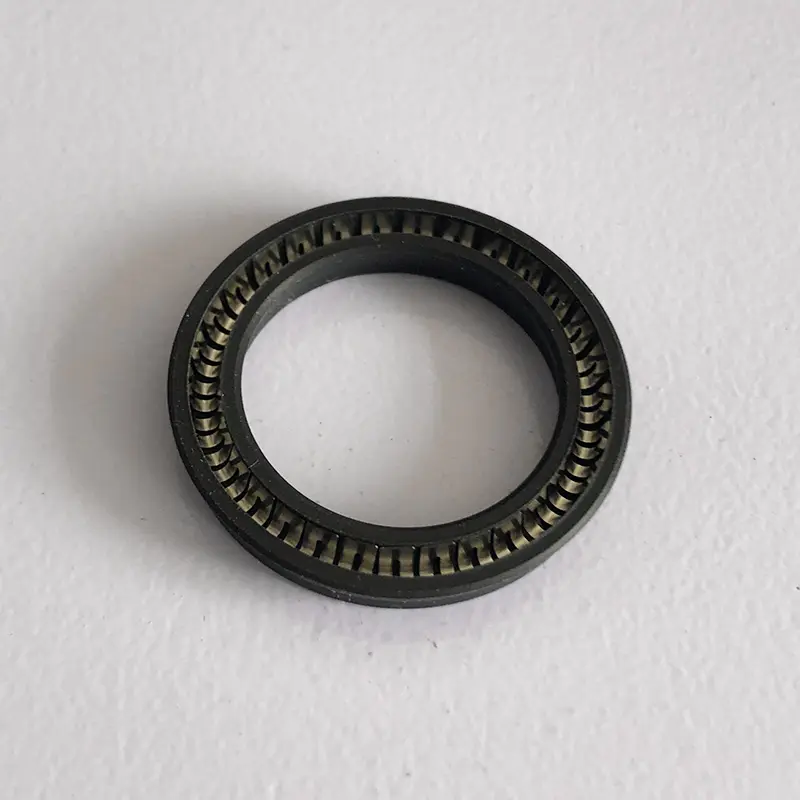

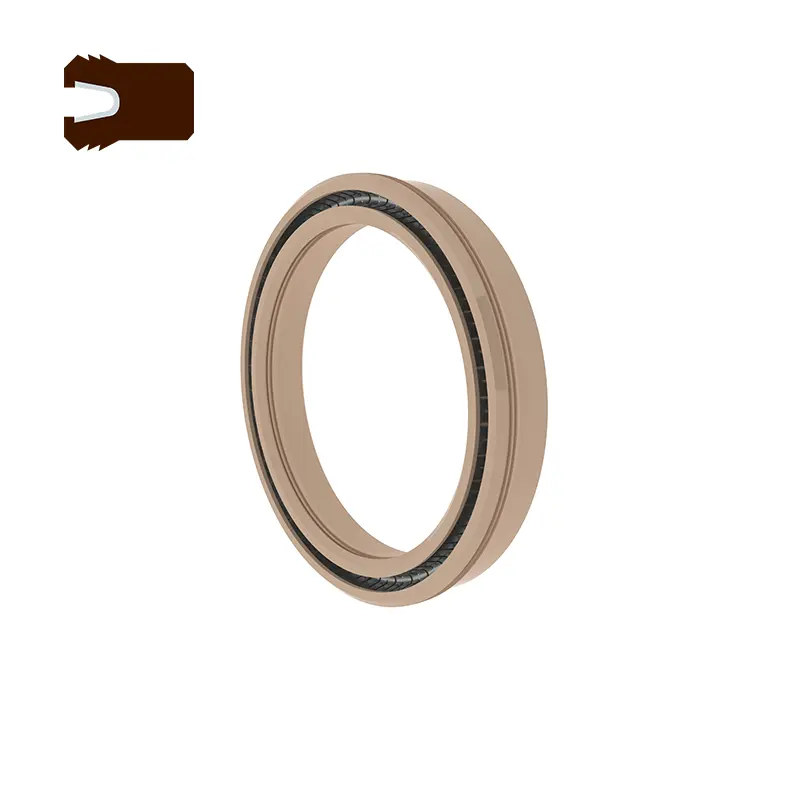

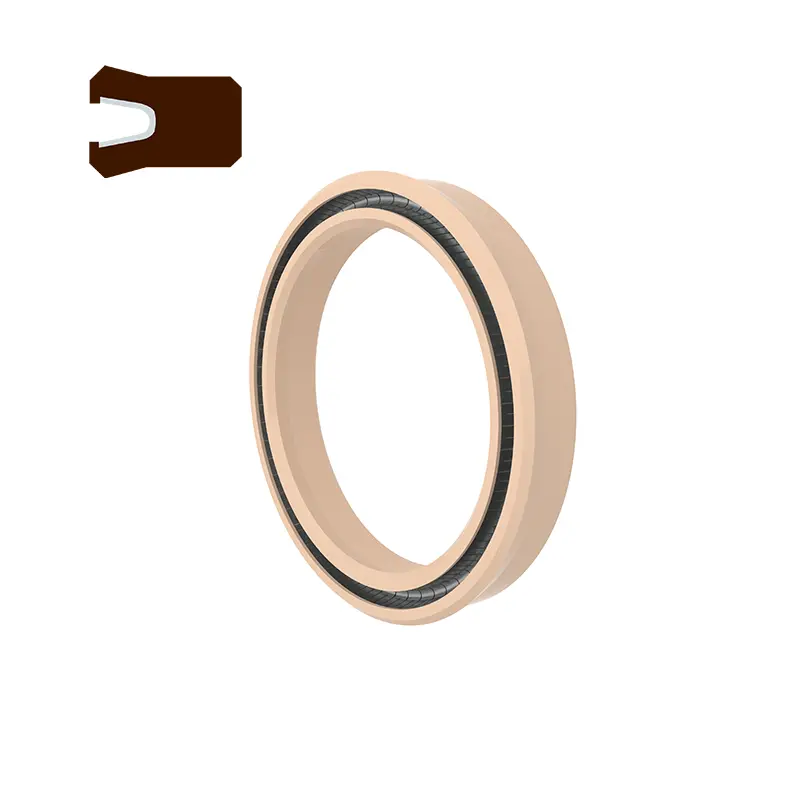

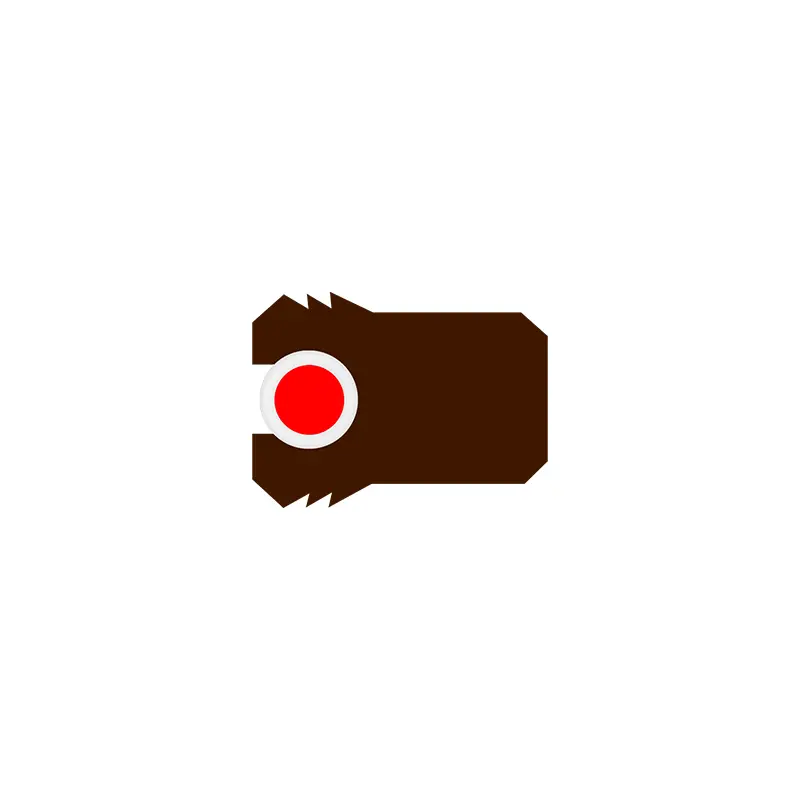

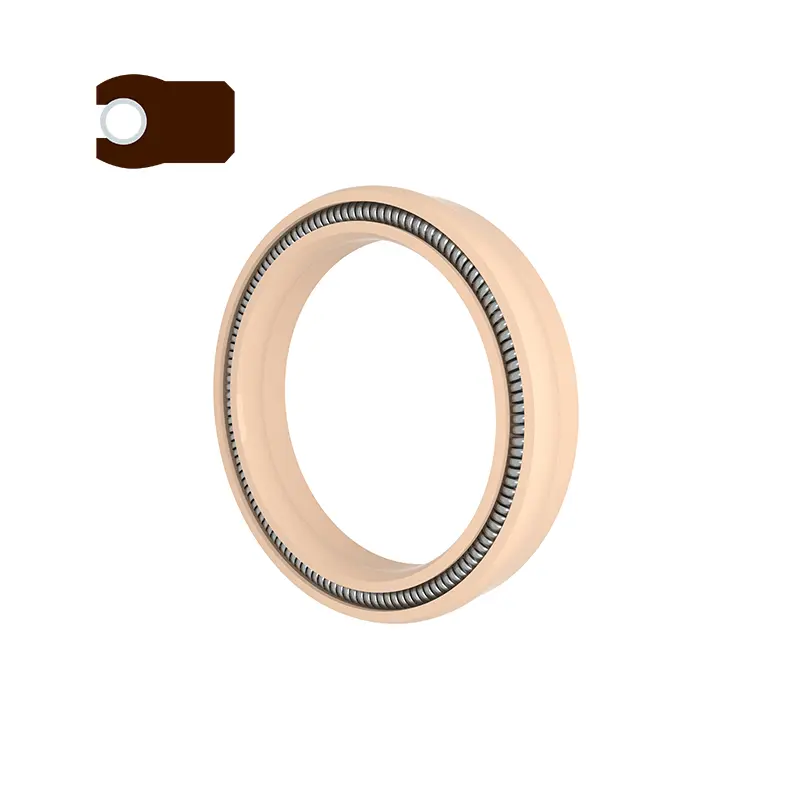

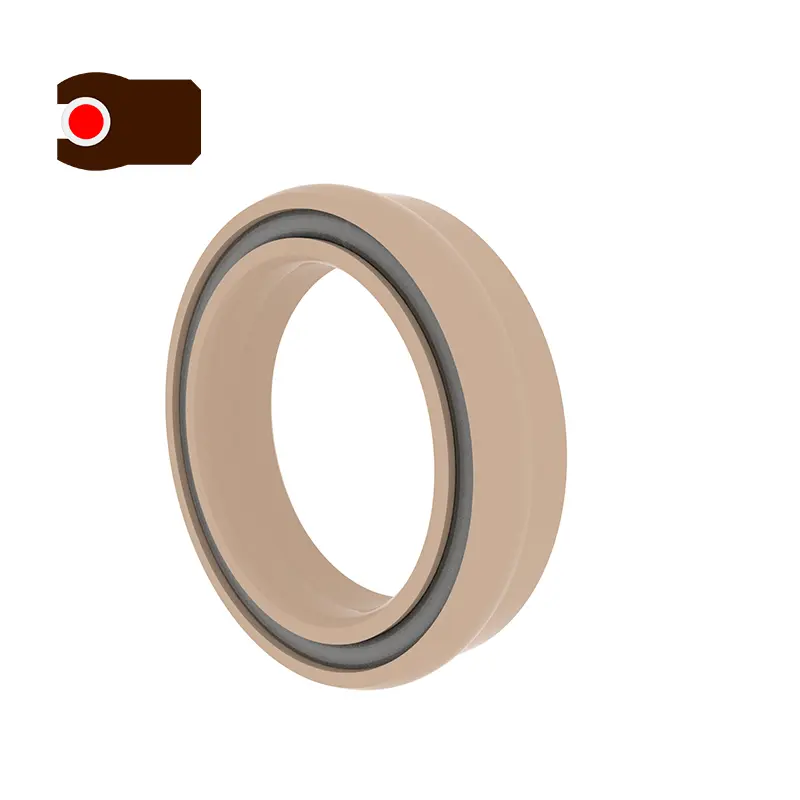

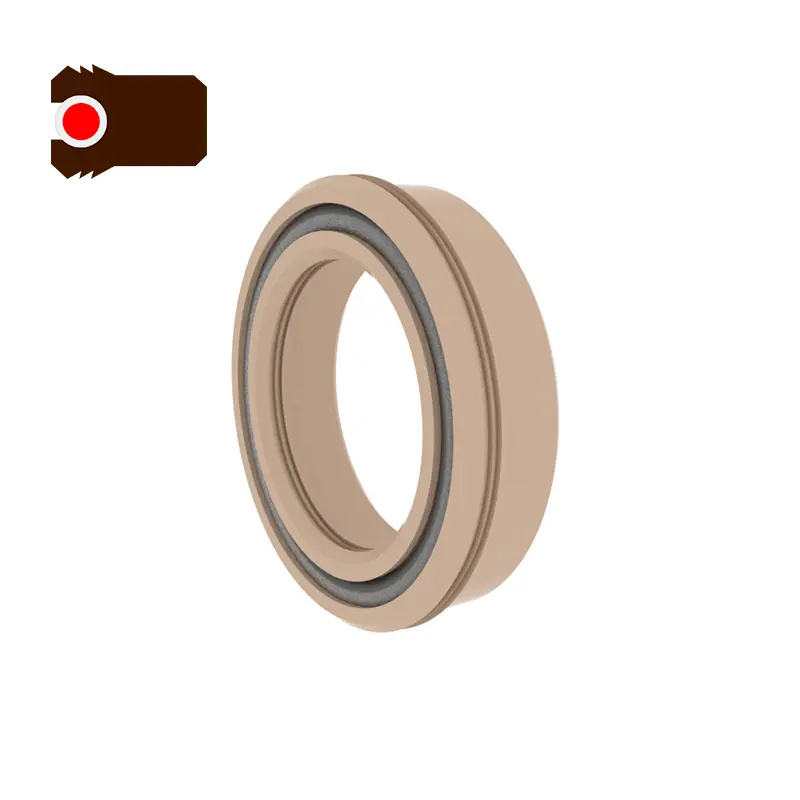

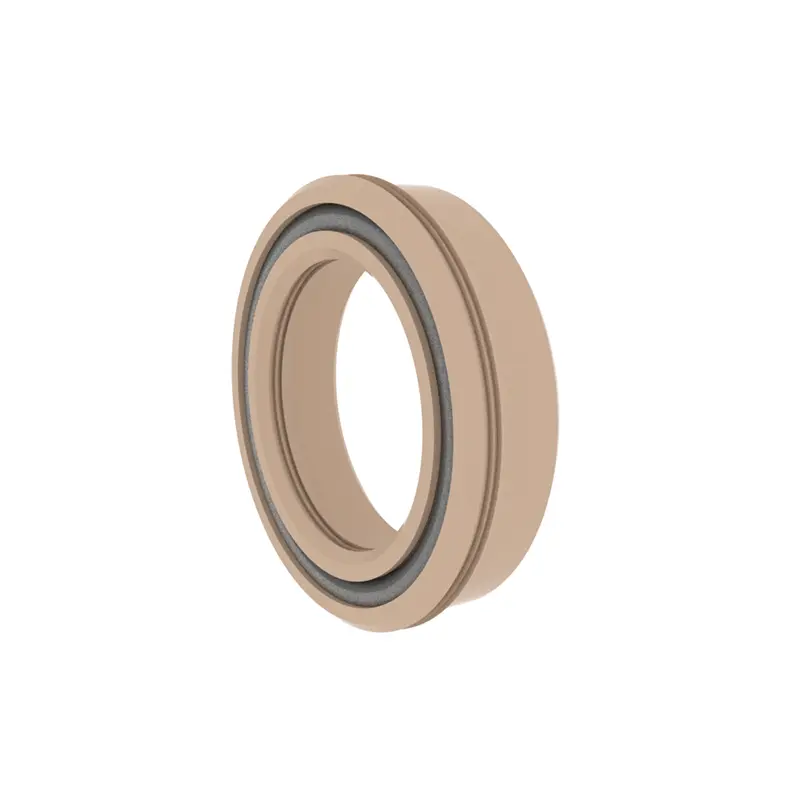

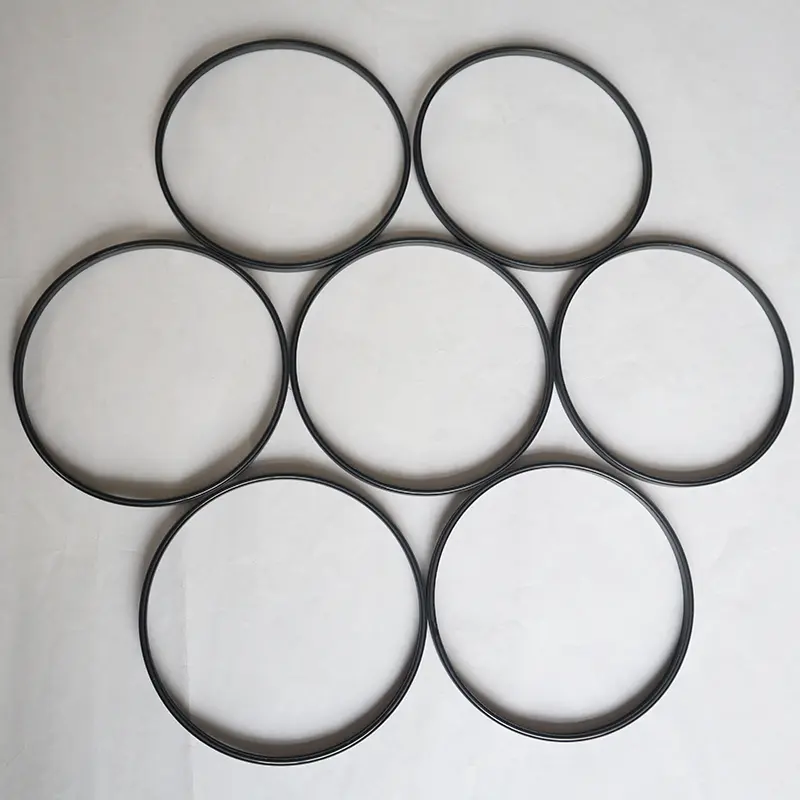

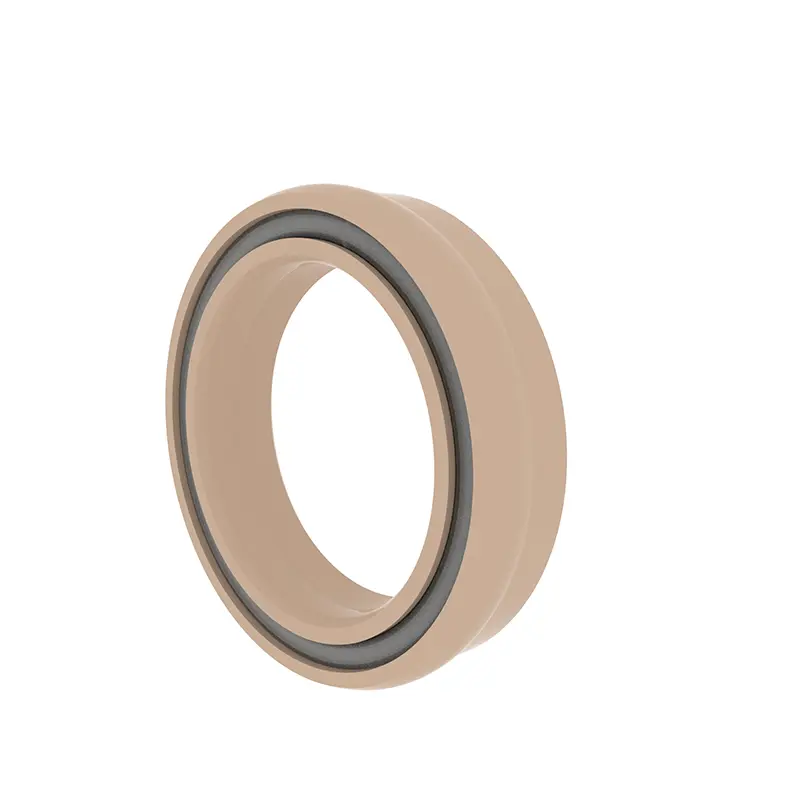

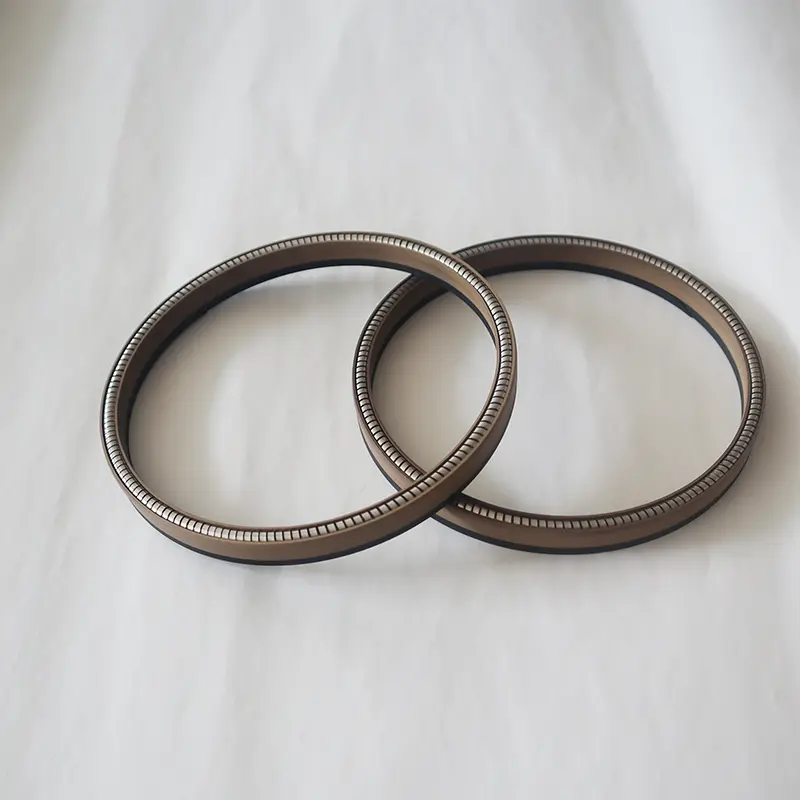

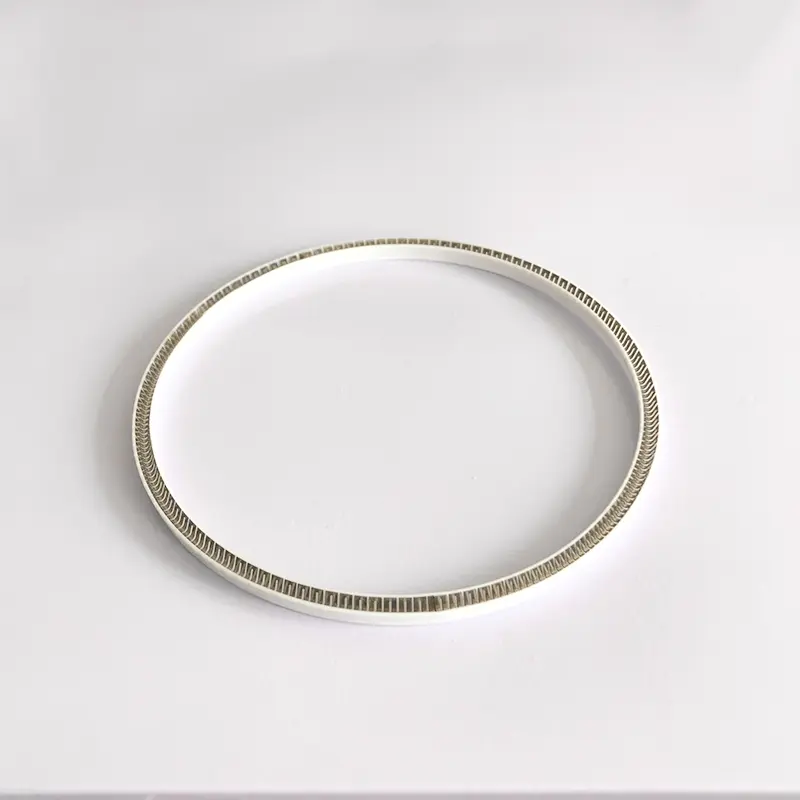

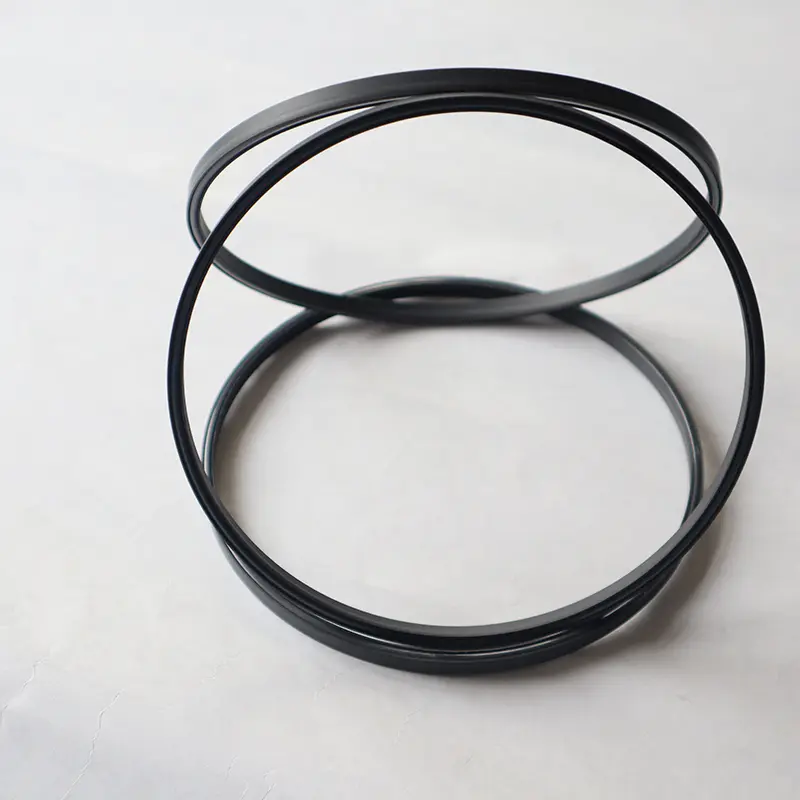

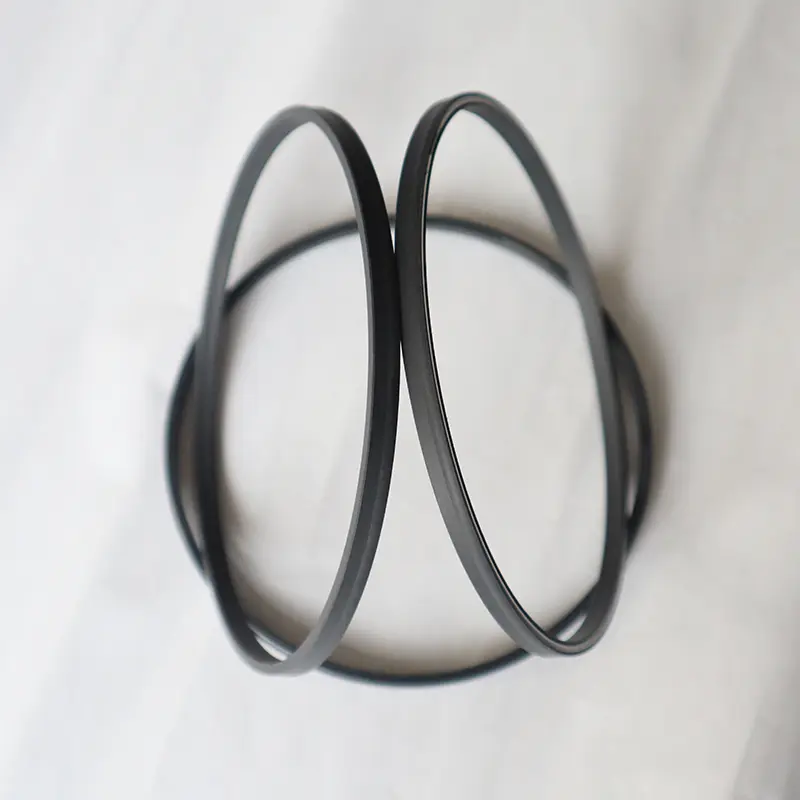

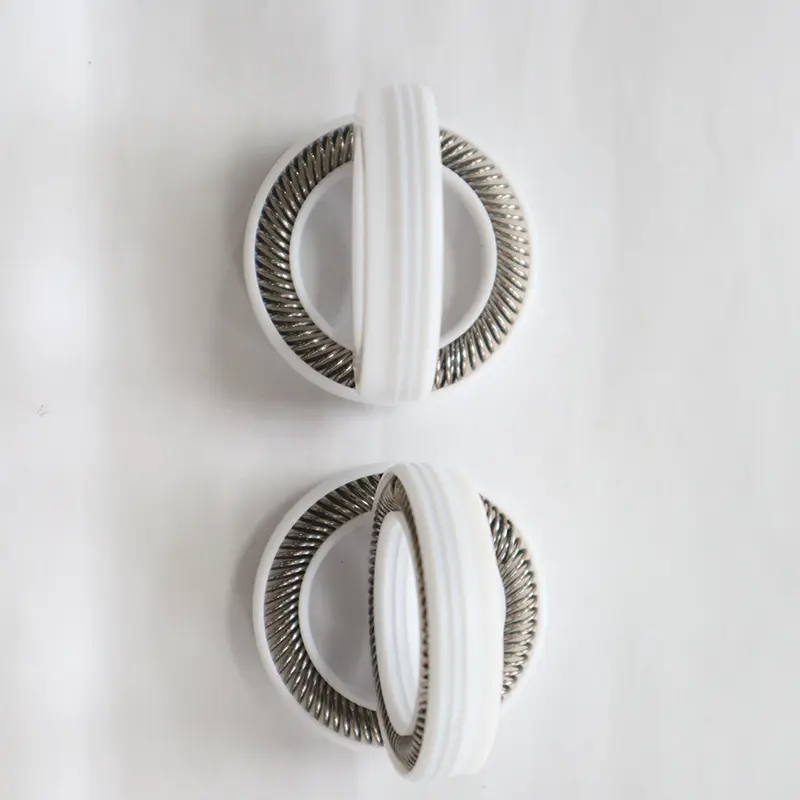

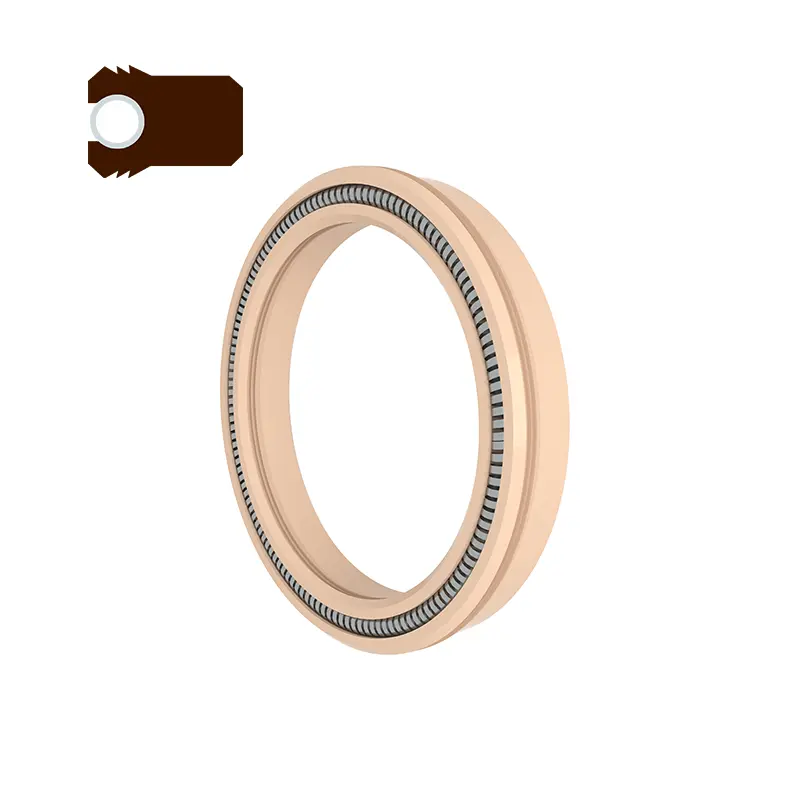

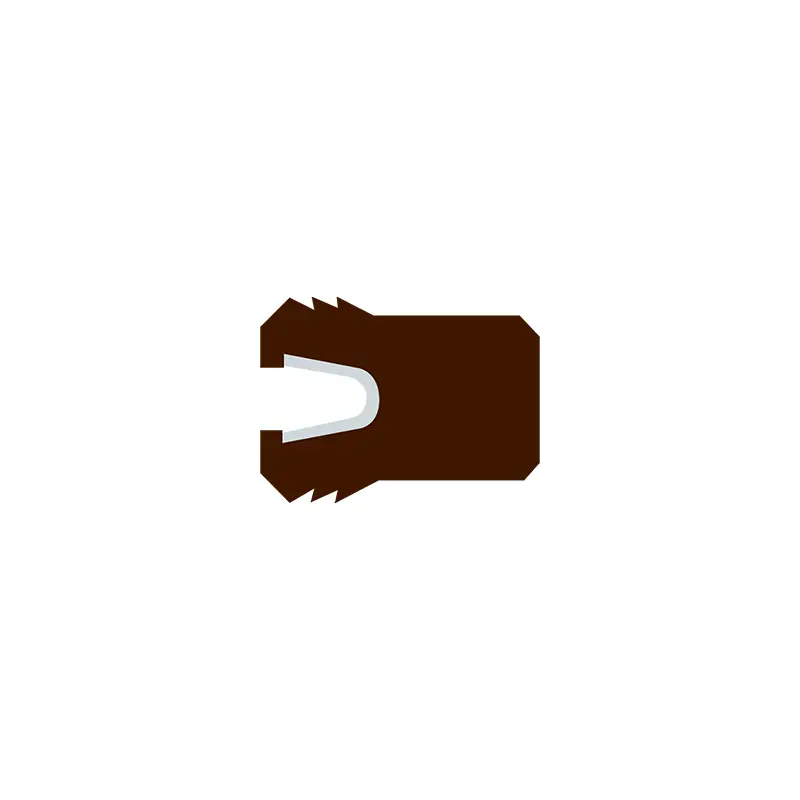

Ang aming FS Universal Spring Energized Seal ay isang mataas na pagganap na unibersal na spring energized seal para sa butas ng baras na may simetriko na istraktura at unibersal na butas ng baras, na angkop para sa iba't ibang mga senaryo ng pang-industriya. Ang seryeng ito ng mga produkto ay nahahati sa isang uri, uri ng B, uri ng BO, uri ng C, D type at gawin ang uri. Kabilang sa mga ito, ang uri ng BO at ang uri ay nagpatibay ng high-functional plastic at coated o-singsing na kumbinasyon, na may mahusay na paglaban sa media; C Uri, D type at do type ay nagpatibay ng istraktura ng may ngipin upang higit na mapabuti ang kakayahan ng sealing, lalo na ang angkop para sa mga kondisyon ng pagtatrabaho ng mataas na presyon na may presyon na higit sa 40MPa.
Ang FS Universal Spring Energized Seal ay sumusuporta sa iba't ibang mga materyales sa singsing ng sealing (tulad ng PTFE, UPE, PK, atbp.) At hindi kinakalawang na asero na bukal (O-shaped o V-shaped opsyonal), at maaaring magsagawa ng mahusay na pagganap sa iba't ibang mga kondisyon ng media at pagtatrabaho. Ang unibersal na disenyo ng butas ng baras ay pinapadali ang proseso ng pagpili at pag-install, at malawakang ginagamit sa mga high-pressure hydraulic system, pneumatic kagamitan, at espesyal na media sealing sa mga patlang ng kemikal, petrolyo, enerhiya, atbp Kung nais mong malaman ang higit pa tungkol sa unibersal na spring energized seal para sa butas ng shaft, maaari kang makipag-ugnay sa Ruichen seal sa anumang oras.
Mga Tampok at Aplikasyon ng Produkto:
Naaangkop na mga kondisyon sa pagtatrabaho (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)
| Pressure MPa | Bilis m/s | Temperatura ℃ | Katamtaman | |
| <40, naaangkop na lapad ng uka l > 40MPA, mangyaring mag -apply ng lapad ng Groove L1 | <10 | Dahil/sa -35 ~+250 | Iba pa -200 ~+250 | Lahat ng likido, kemikal, gas |
Pagpili ng materyal
1. Bo, gawin ang elastomer: pinahiran na O-ring.
2. Sealing Ring Material: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Upe, Pk1, Pk2, atbp.

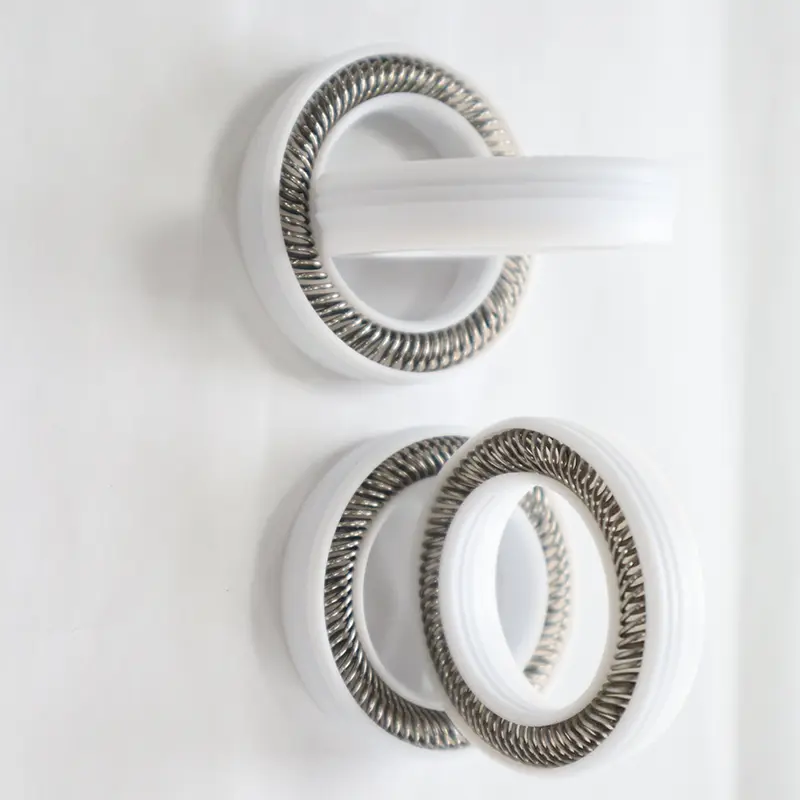

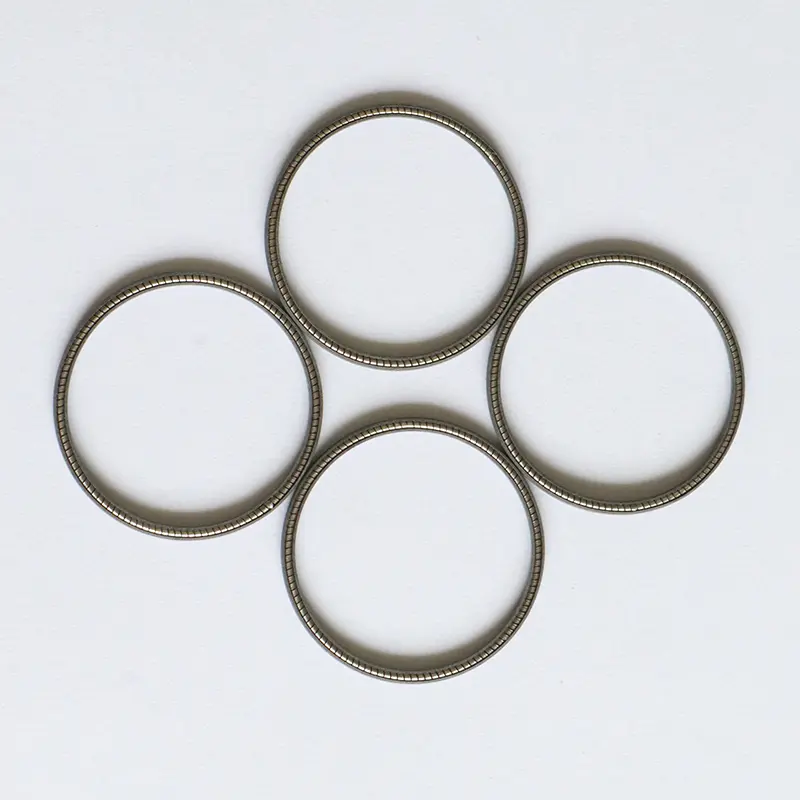

3. Ang hindi kinakalawang na asero na bukal ay maaaring pumili ng O-shaped spring at V-shaped spring.
Pag -order ng halimbawa
Fs-a-40*46*4.7-ptfe4 d*d*l a-type pan seal, sealing singsing materyal ay ptfe4,
Fs-bo-40*46*4.7-ptfe4, d*d*l bo-type pan seal, sealing singsing na materyal ay ptfe4, na may o-singsing na patong

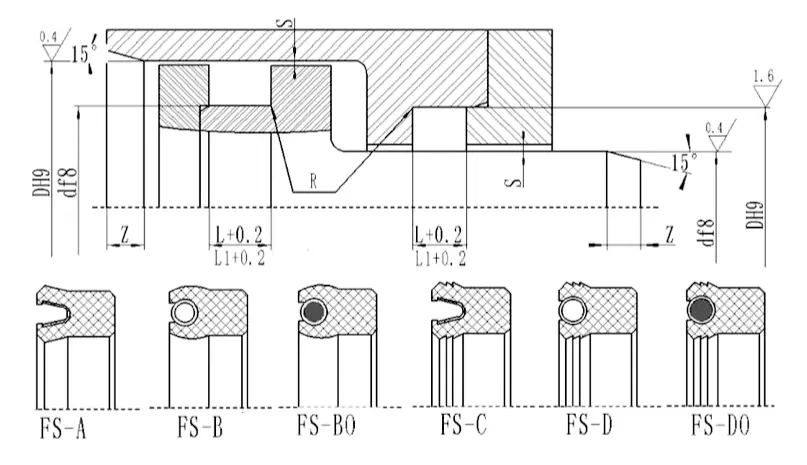

Mga pagtutukoy (lahat ng laki sa loob ng saklaw ng parameter ay magagamit)
| d | D | L+0.2 | L1+0.2(Naaangkop para sa presyon> 40MPA) | Radial clearance smax | Haba ng chamfer Zmin | Rmax | |
| <20Mpa | <40Mpa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Tandaan: Ang mga kinakailangang pagtutukoy ay hindi nakalista sa talahanayan na ito. Mangyaring makipag -ugnay sa amin.
Maaari kaming magbigay ng mga produkto na may maximum na 1600mm.
