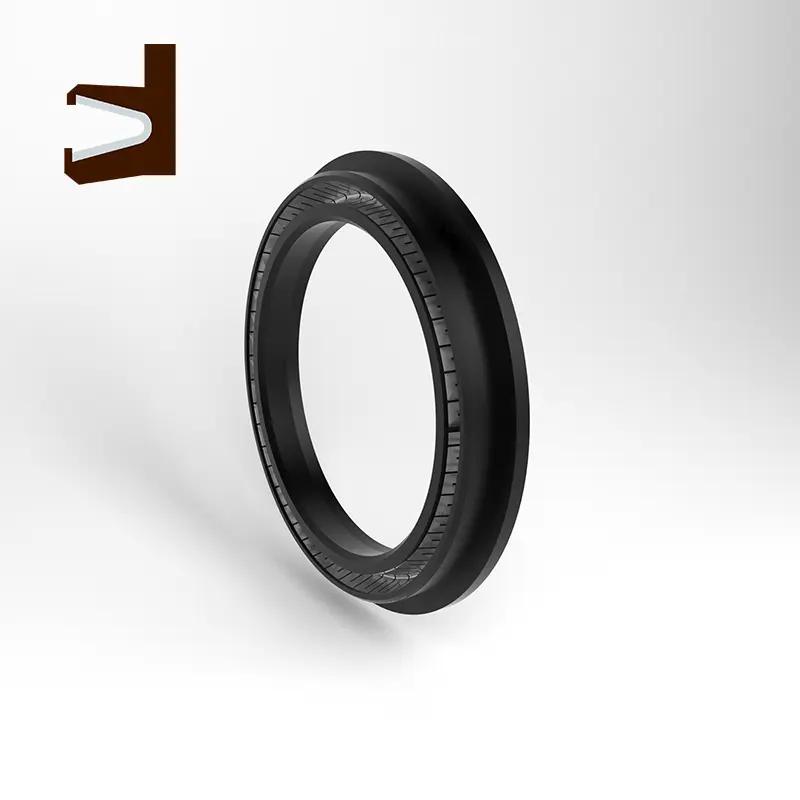

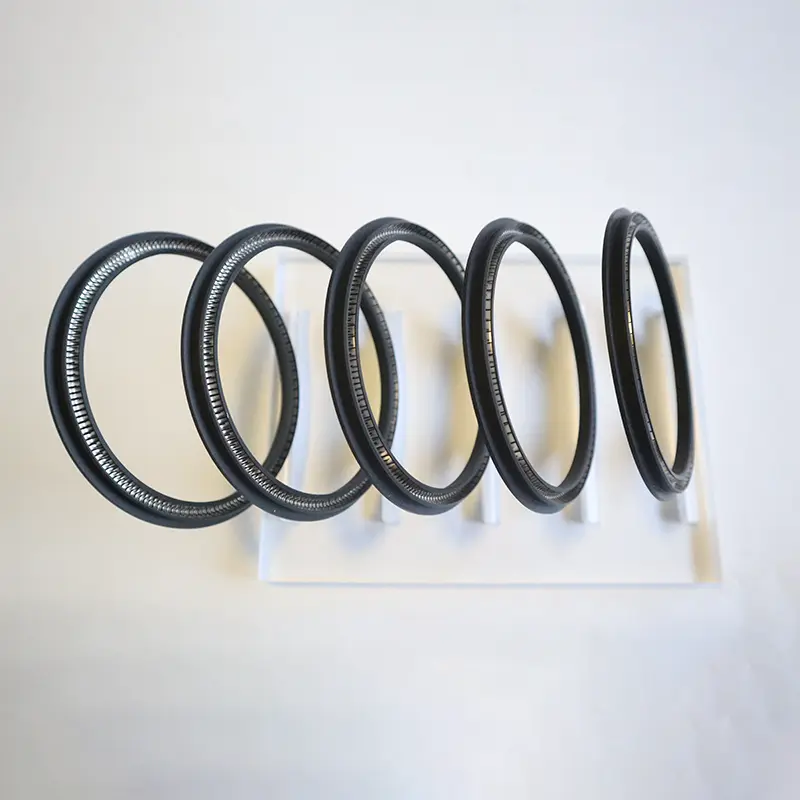

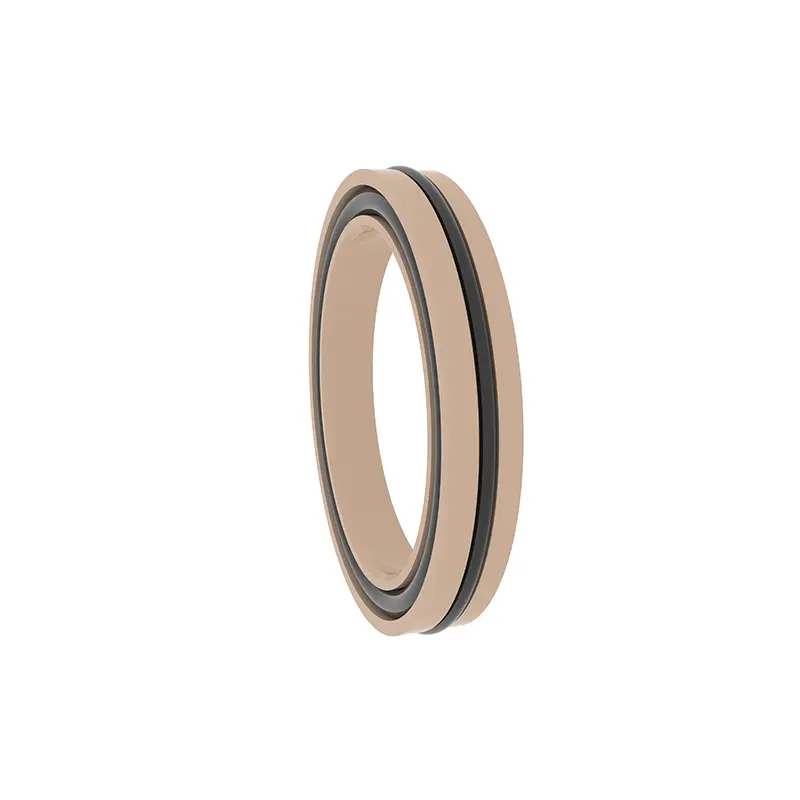

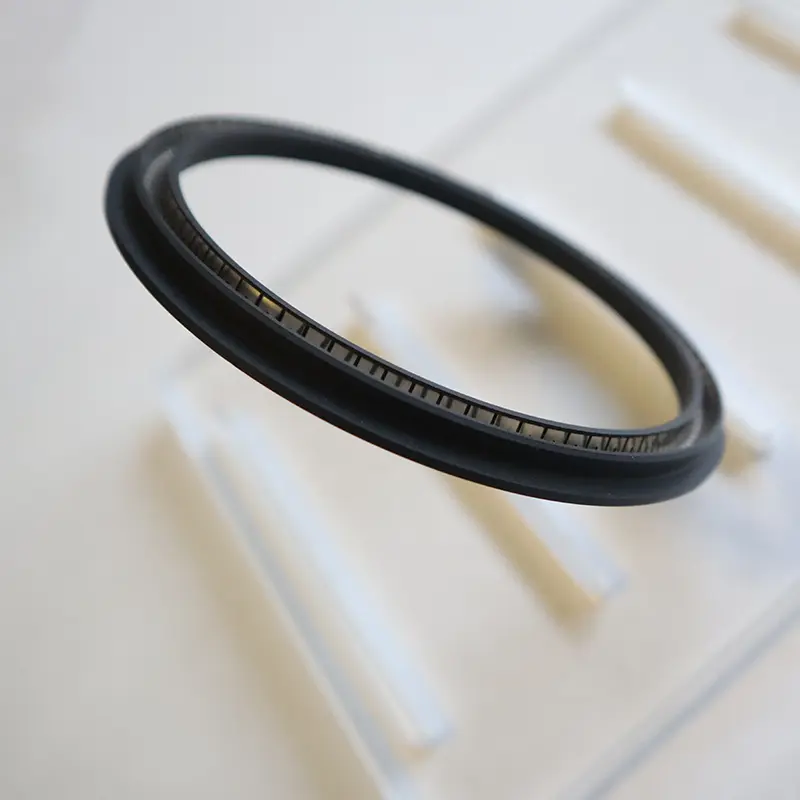

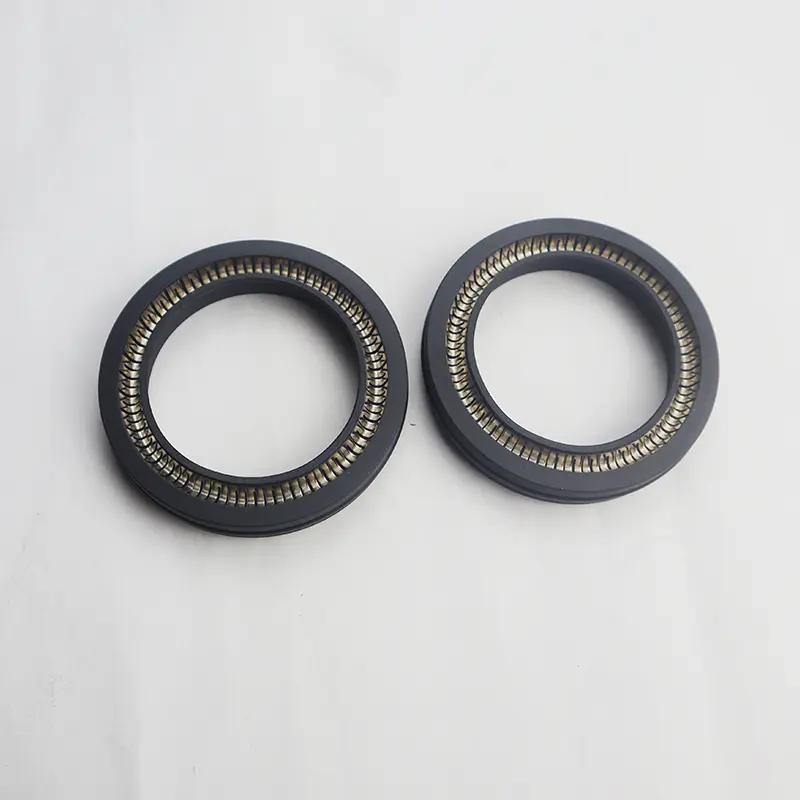

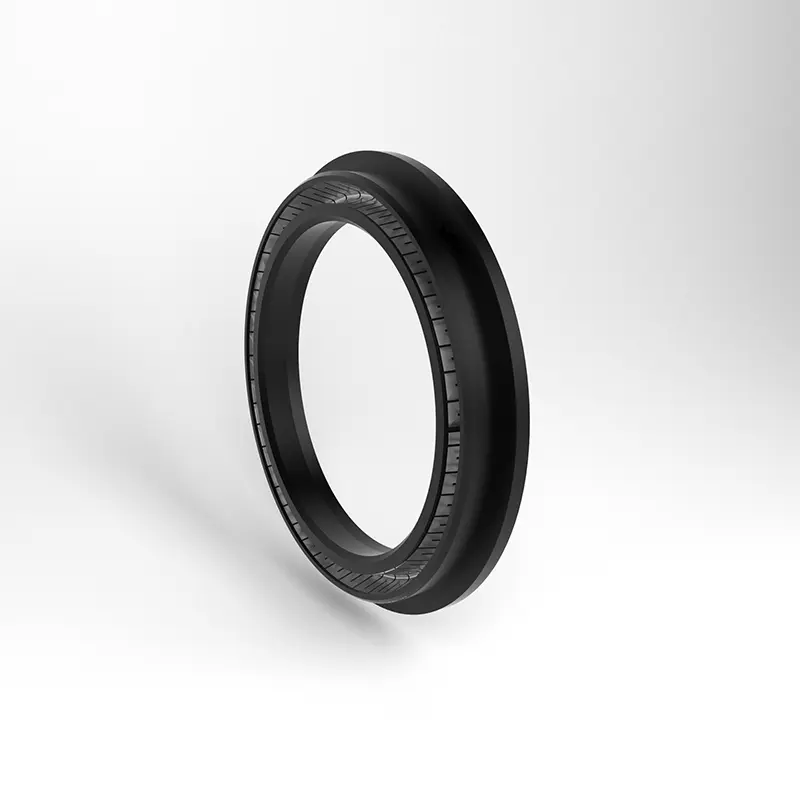

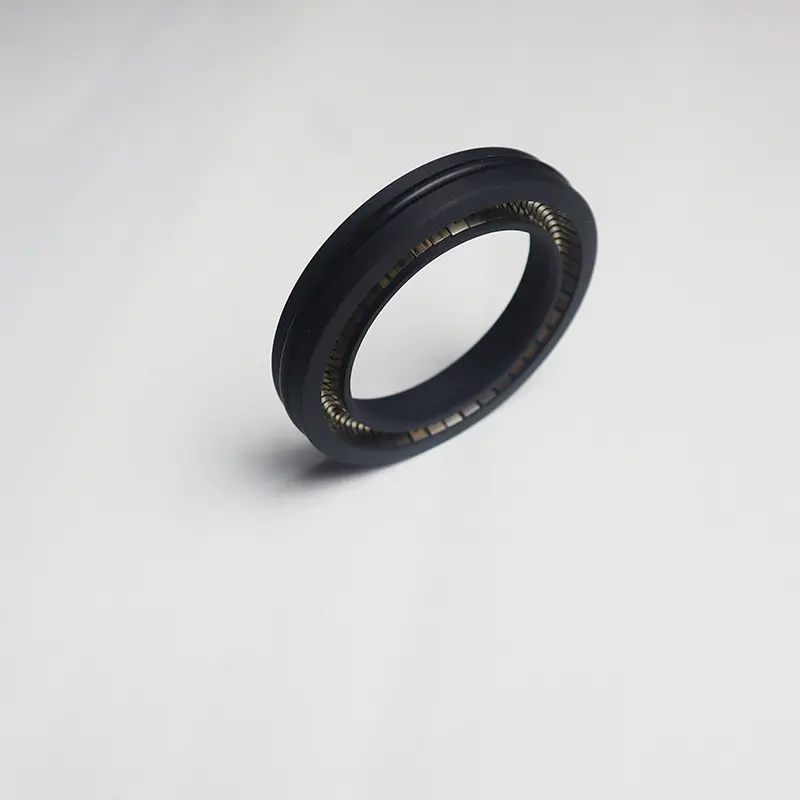

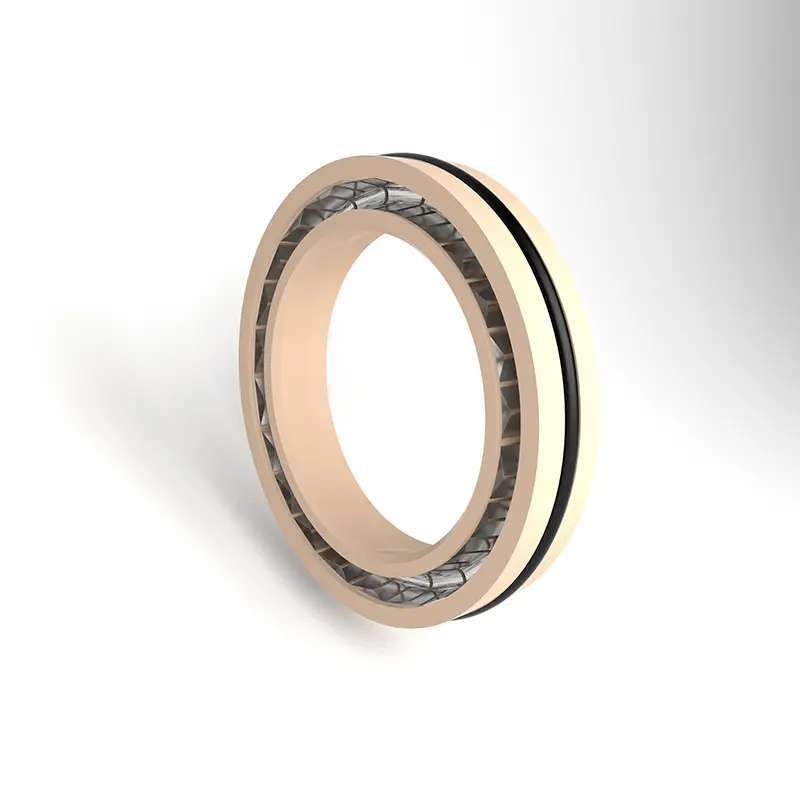

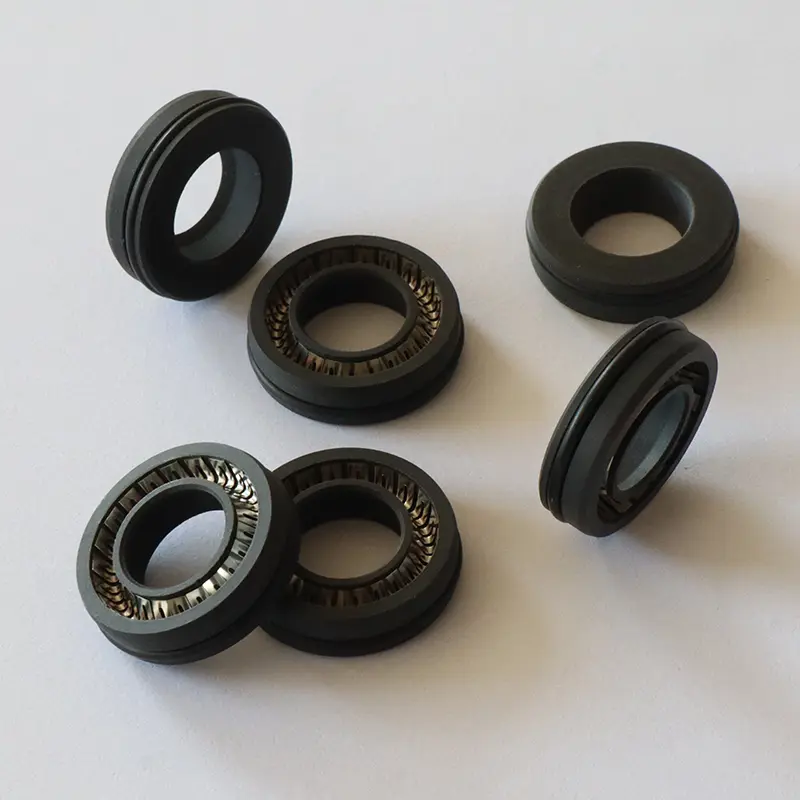

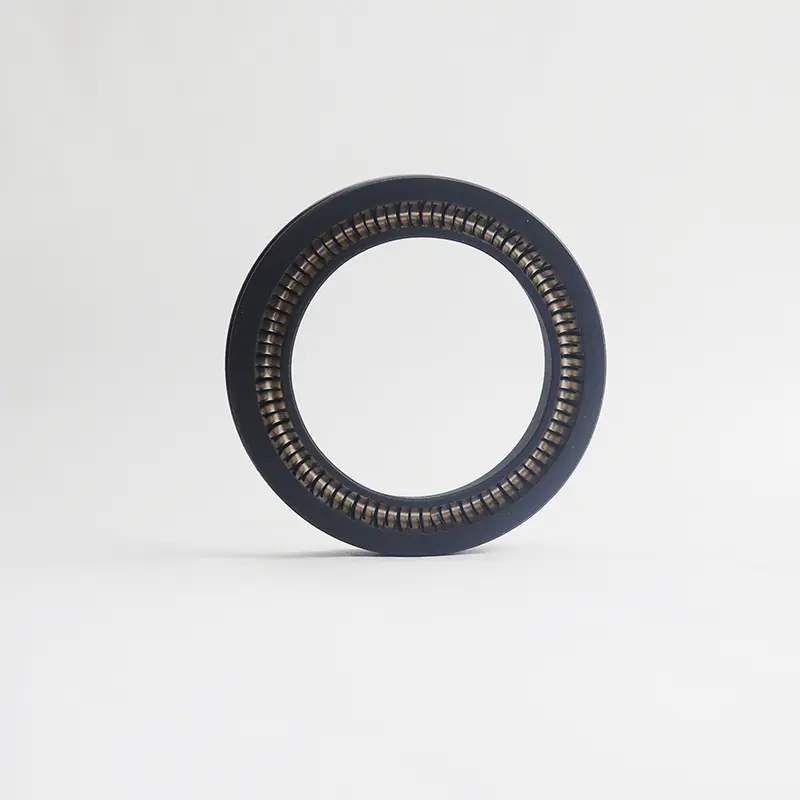

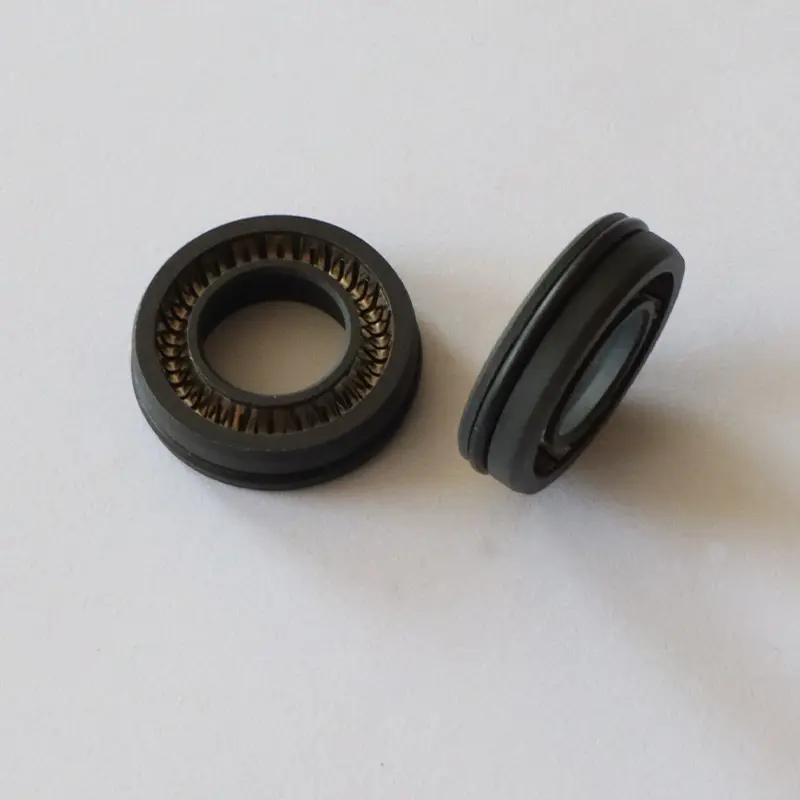

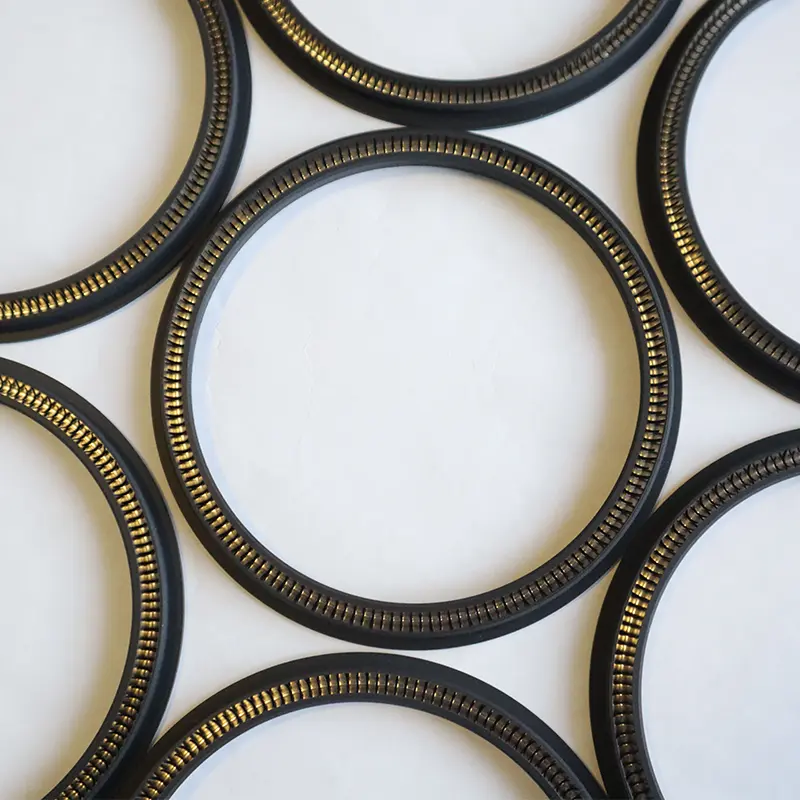

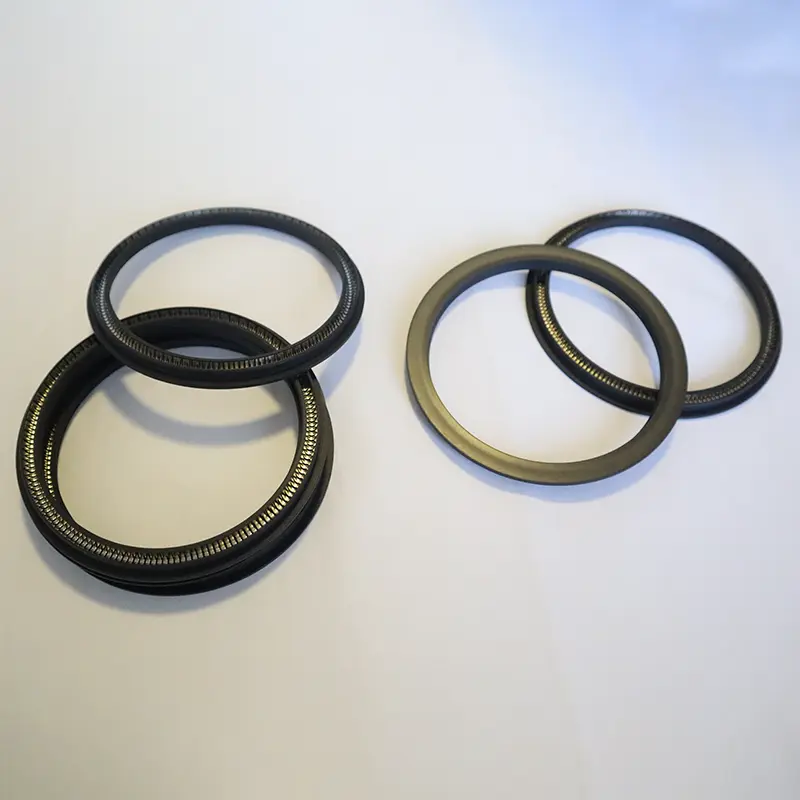

Ang energized seal ng tagsibol para sa umiikot na baras ay isa sa mga seal na binuo ng mga ruichen seal. Bilang karagdagan, marami kaming iba pang mga uri ng mga seal at iba't ibang iba't ibang mga materyales sa sealing. Partikular, mayroon kaming sariling panloob na modelo upang pangalanan ang mga ito. Ang sumusunod ay nagpapakilala ng dalawang modelo, RC2055 at RC2056.

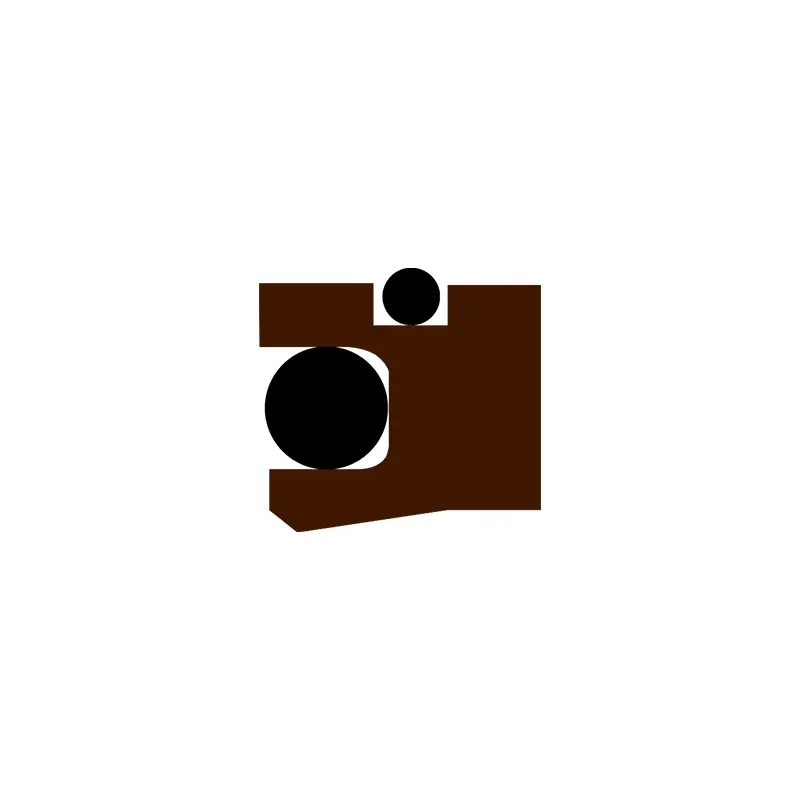

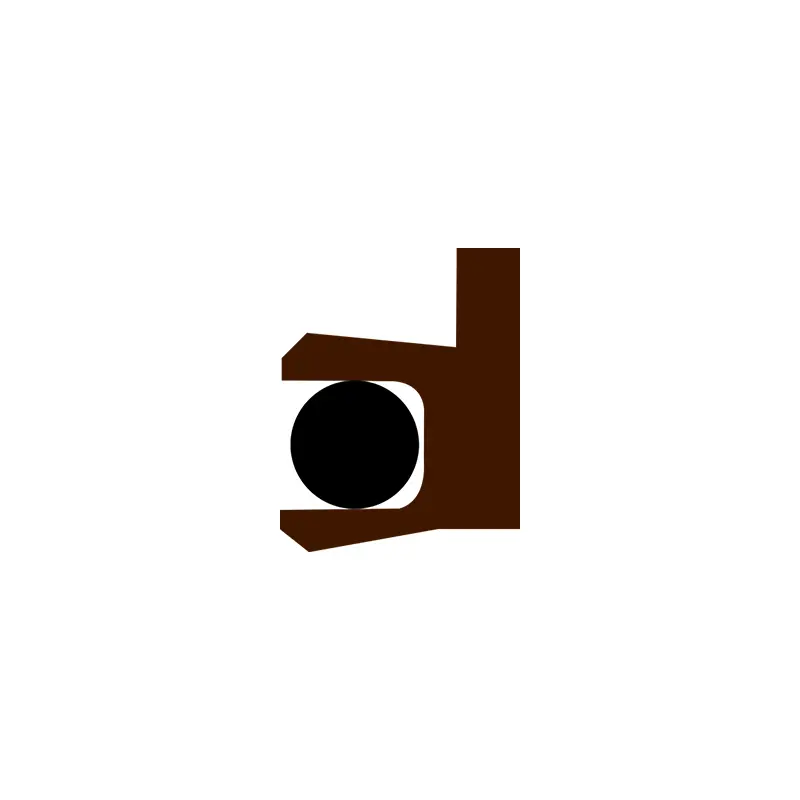

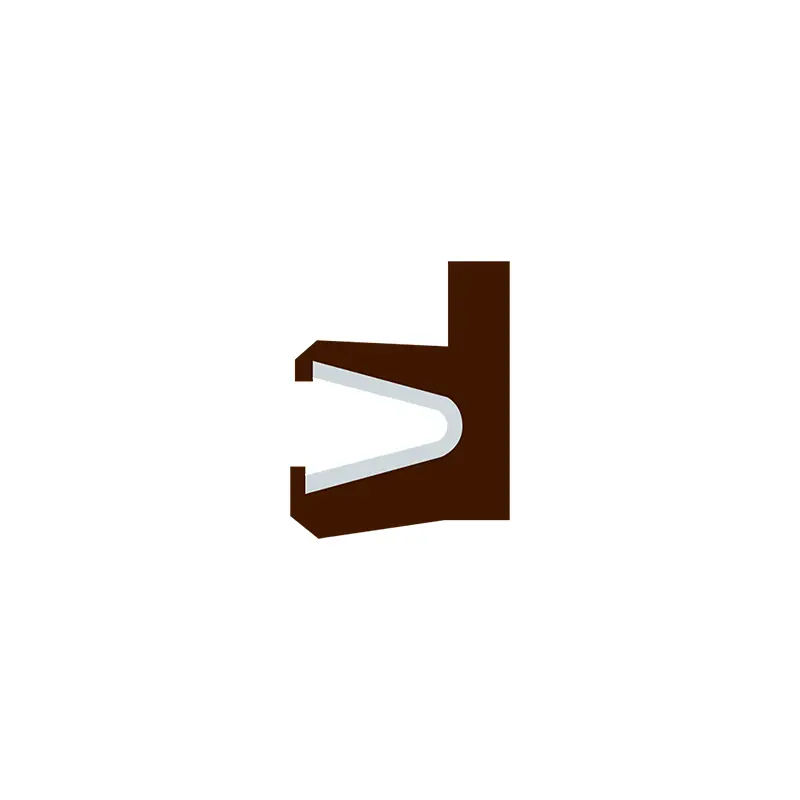

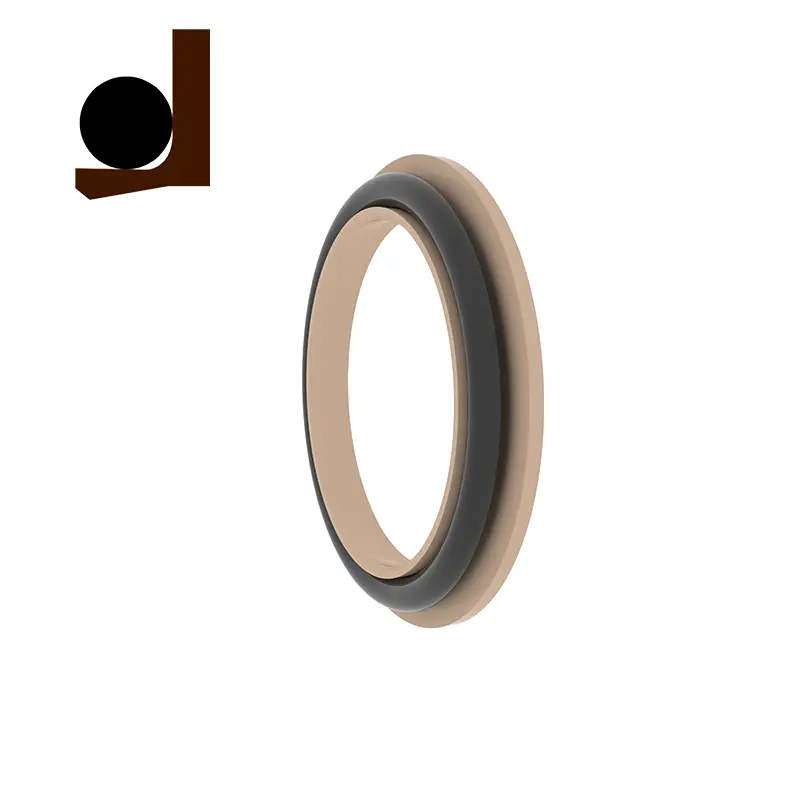

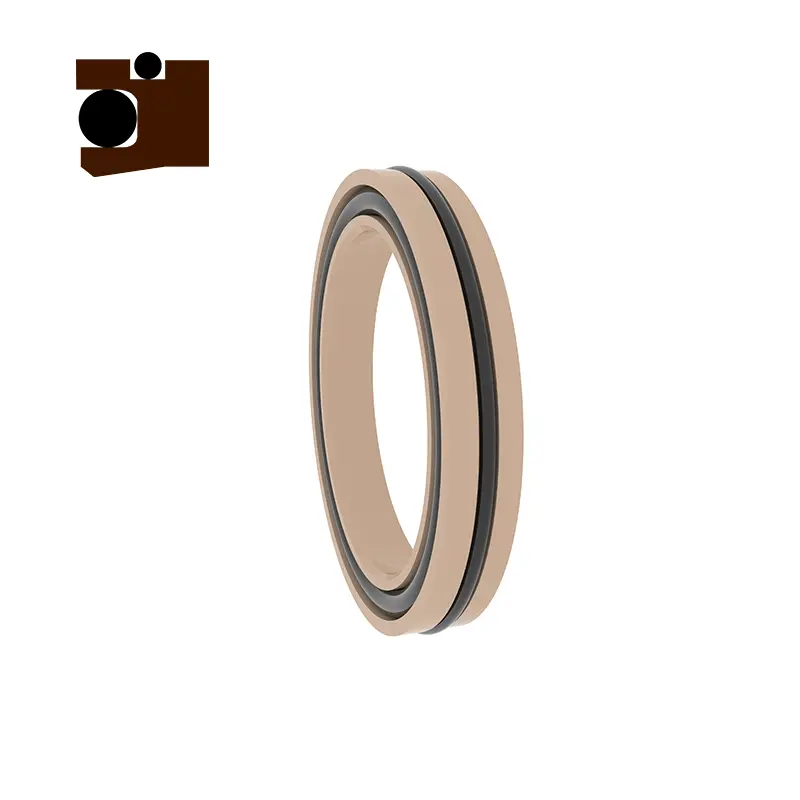

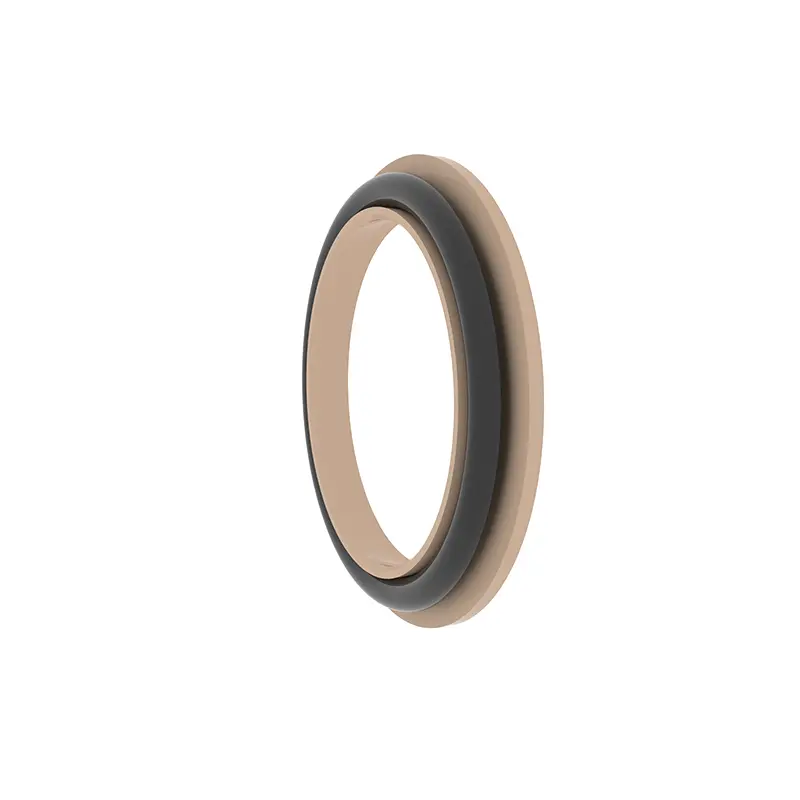

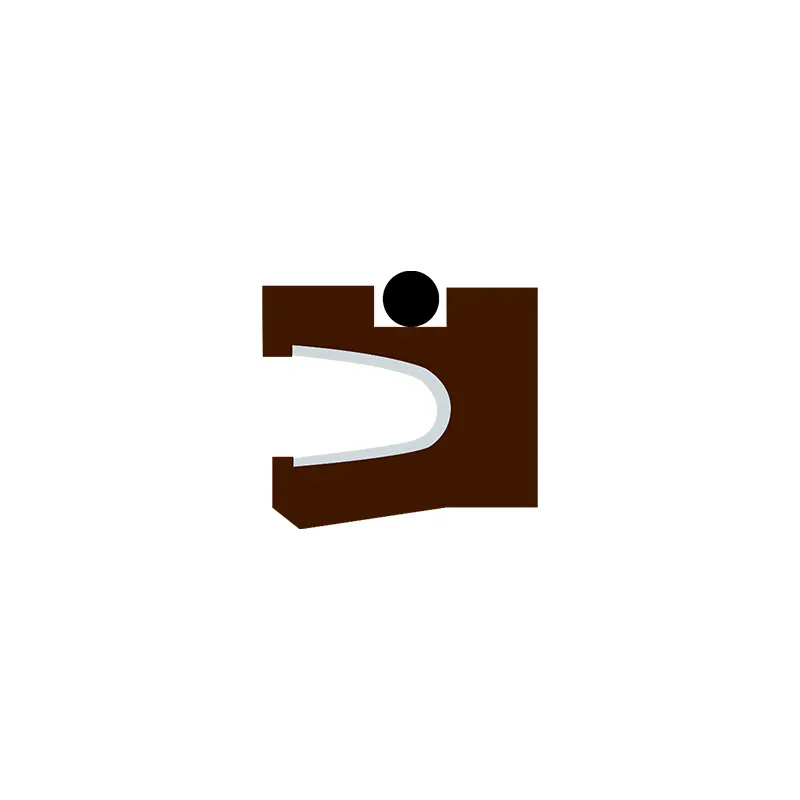

Ang RC2055 at RC2056 ay mga rotary pan-seal, ang RC2055-B ay isang rotary seal ng ngipin, ang RC2056-B ay isang rotary Y-shaped combination seal, at ang RC2055-C ay isang rotary Y-shaped na kombinasyon ng selyo. Ang iba't ibang mga modelo sa parehong serye ay may parehong mga katangian ng uka at maaaring palitan. Ang buong serye ng spring energized seal para sa umiikot na baras ay angkop para sa unidirectional pressure high-function seal na inilalapat sa umiikot na mga shaft. Kabilang sa mga ito, ang RC2055 at RC2056 ay binubuo ng hindi kinakalawang na asero na bukal at mga plastik na may mataas na pag-andar. Kapag gumagamit ng RC2055-B, RC2056-B at RC2055-C, kinakailangan na makatuwirang piliin ang pagtutugma ng materyal na elastomer.
Mga Tampok at Aplikasyon ng Produkto:
Mga Tampok ng Produkto:
Ang kumbinasyon ng hindi kinakalawang na bakal na tagsibol at plastik na may mataas na pag-andar ay may mahusay na pagganap ng sealing at tibay.
Ang disenyo ng uka ng bawat serye ay pareho, na maaaring mapalitan at may kakayahang umangkop sa iba't ibang mga kondisyon sa pagtatrabaho.
Ang mga modelo na kasama sa spring energized seal para sa umiikot na baras ay angkop para sa umiikot na shaft one-way pressure sealing upang matugunan ang magkakaibang mga pang-industriya na pangangailangan.
Ang RC2055-B, RC2055-C at RC2056-B ay sumusuporta sa pagpili ng pagtutugma ng mga materyales sa elastomer ayon sa mga kondisyon ng pagtatrabaho upang mapabuti ang kakayahang umangkop.
Mga Eksena sa Application:
Ang pag-ikot ng shaft one-way pressure seal, angkop para sa pang-industriya na kagamitan, makinarya ng engineering, mga hydraulic system, atbp.
Ang mga kinakailangan sa sealing ng high-function, tulad ng petrochemical, kagamitan sa enerhiya, mabibigat na makinarya, atbp.
Mga Bentahe sa Teknikal:
Ang hindi kinakalawang na asero na bukal ay nagbibigay ng matatag na puwersa ng radial upang matiyak ang pangmatagalang epekto ng pagbubuklod.
Ang kumbinasyon ng mga high-function plastic at elastomer na materyales ay angkop para sa mataas na presyon at mataas na bilis ng mga kondisyon sa pagtatrabaho.
Ang groove mapagpapalit na disenyo ay pinapasimple ang pag -install at pagpapanatili at binabawasan ang gastos ng paggamit.
Mga mungkahi sa paggamit:
Piliin ang naaangkop na modelo ng selyo at materyal na elastomer ayon sa mga tiyak na kondisyon sa pagtatrabaho.
Tiyakin na malinis ang uka sa panahon ng pag -install upang maiwasan ang pinsala sa selyo.
RC2055
Naaangkop na mga kondisyon sa pagtatrabaho (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)
| Presyon (MPA) | Temperatura (℃) | Bilis (MS) | Katamtaman | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Halos lahat ng likido at gas media |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Pagpili ng materyal
1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring mapili: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Upe, Pk1, Pk2, atbp.
3. Hindi kinakalawang na asero na tagsibol: V-shaped spring.
Pag -order ng halimbawa
RC2055- 40-PTFE4+V SHAFT Diameter 40, Ang Sealing Ring Material ay PTFE4, hindi kinakalawang na bakal na tagsibol ay V-Shaped Spring
Ang RC2055-B-40-PTFE4+R02 Shaft Diameter ay 40, ang sealing singsing na materyal ay PTFE4, na tumutugma sa O-ring ay fluororubber
Ang RC2055-C-40-PTFE4+R02 Shaft Diameter ay 40, ang sealing singsing na materyal ay PTFE4, na tumutugma sa O-ring ay fluororubber

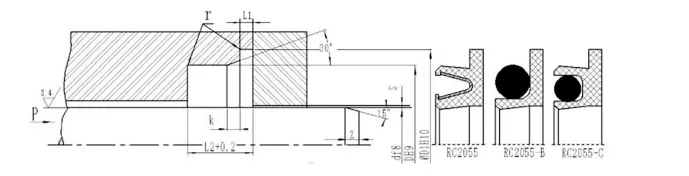

Ang talahanayan ng parameter ng pagtutukoy (lahat ng mga pagtutukoy sa loob ng saklaw ng parameter ay magagamit)
| Saklaw ng Diameter ng Rod D F8 | Diameter ng Groove DH9 | Groove Diameter D1H10 | Lalim ng gilid L1 | Lapad ng Groove L | I -import ang Chamfer k | Radial clearance S max | Haba ng chamfer | r max | |
| 10Mpa | 20Mpa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Tandaan: Inirerekomenda na ang katigasan ng ibabaw ng umiikot na baras ay dapat na HRC ≥ 58.

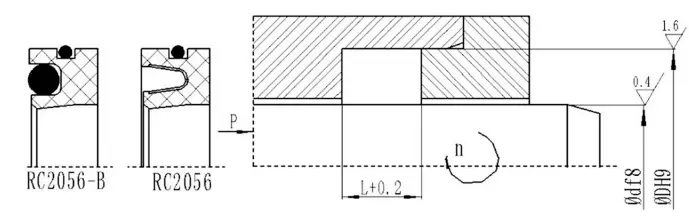

RC2056
Naaangkop na mga kondisyon sa pagtatrabaho (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)
| Presyon (MPA) | Temperatura (℃) | Bilis (MS) | Katamtaman | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Halos lahat ng likido at gas media |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Pagpili ng materyal
1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring mapili: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Upe, Pk1, Pk2, atbp.
3. Hindi kinakalawang na asero na tagsibol: V-shaped spring.
Pag -order ng halimbawa
RC2056-40*62*8-ptfe4+v d*d*l, ang materyal na singsing ng sealing ay ptfe4, at ang hindi kinakalawang na asero na tagsibol ay isang hugis-v spring
RC2056-B-40*62*8-ptfe4+r02 d*d*l, ang sealing singsing na materyal ay ptfe4, at ang pagtutugma ng O-singsing ay fluorubber
