Radial Spring Energized Seals

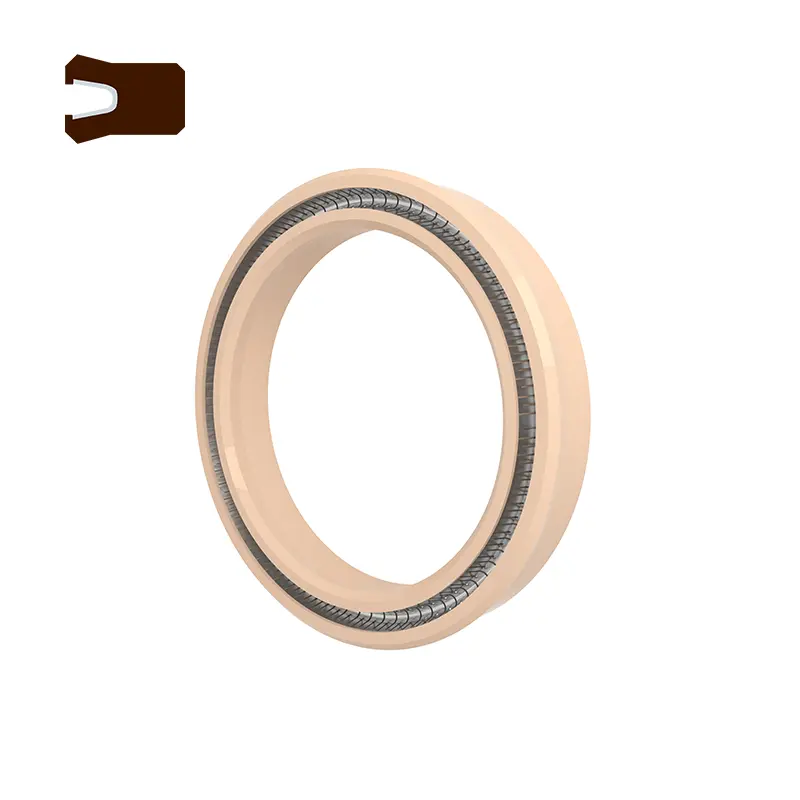

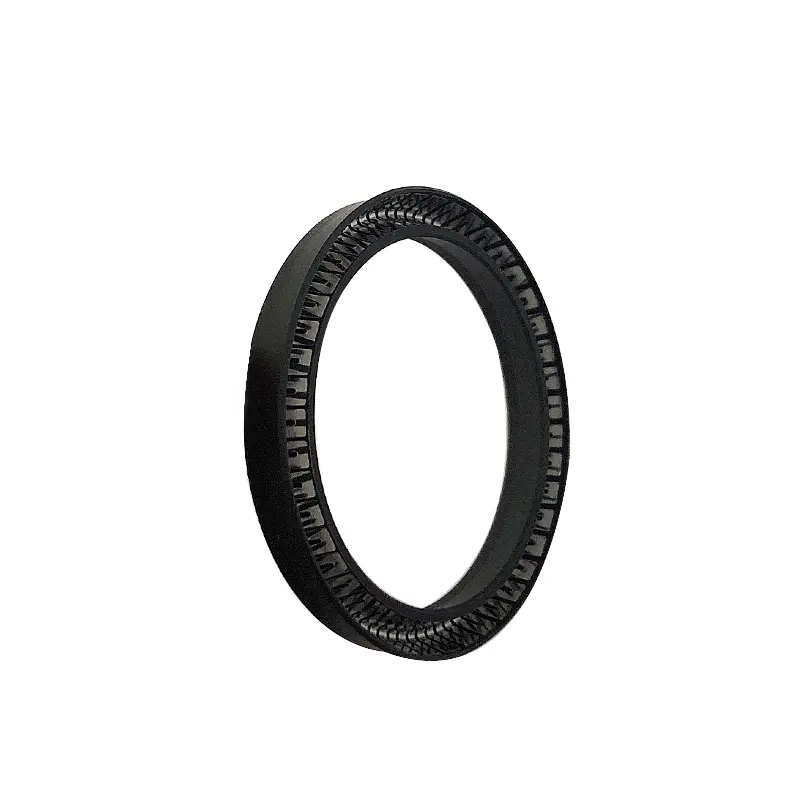

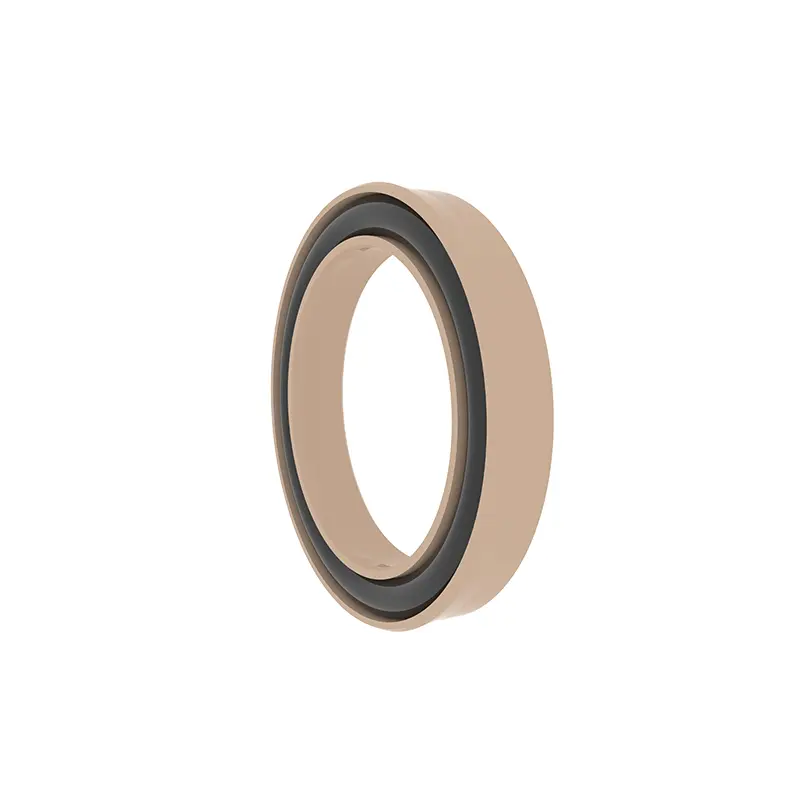

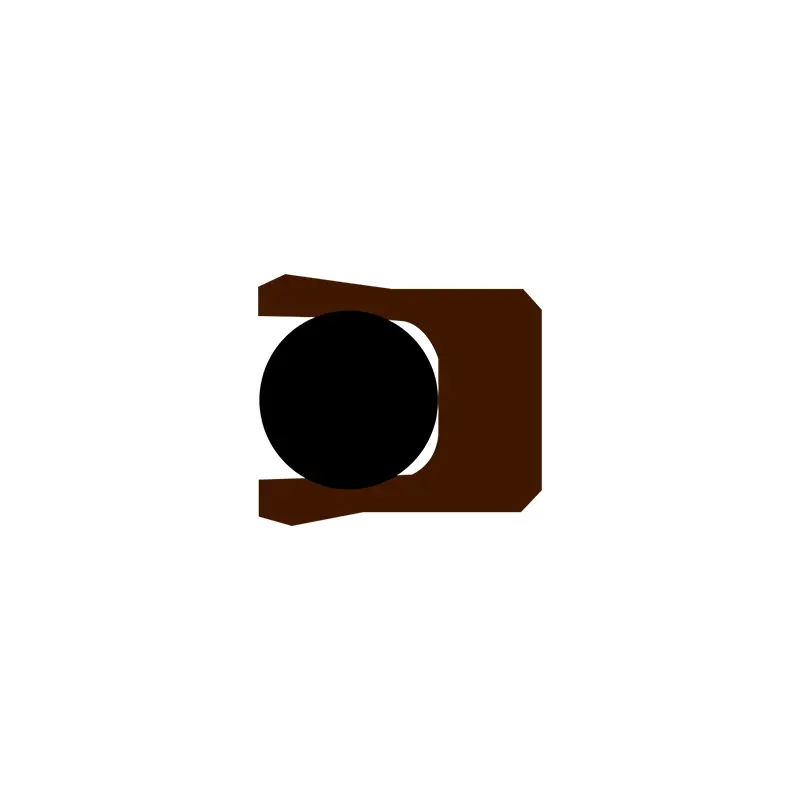

Ang aming RC16 ay isang plug seal, at ang RC16-B ay isang selyo na kumbinasyon ng Y. Ang mga grooves ng dalawa ay pareho at maaaring mai -install sa mga grooves na tinukoy ng ML5514F at ISO3771.

Sa isa pang radial spring energized seals na produkto, ang serye ng RC65, ang RC65 ay isang plug seal, at ang RC65-B ay isang selyong Y-shaped. Mayroon din silang parehong disenyo ng uka at maaaring mai -install sa mga grooves na tinukoy ng ML5514F at ISO3771.

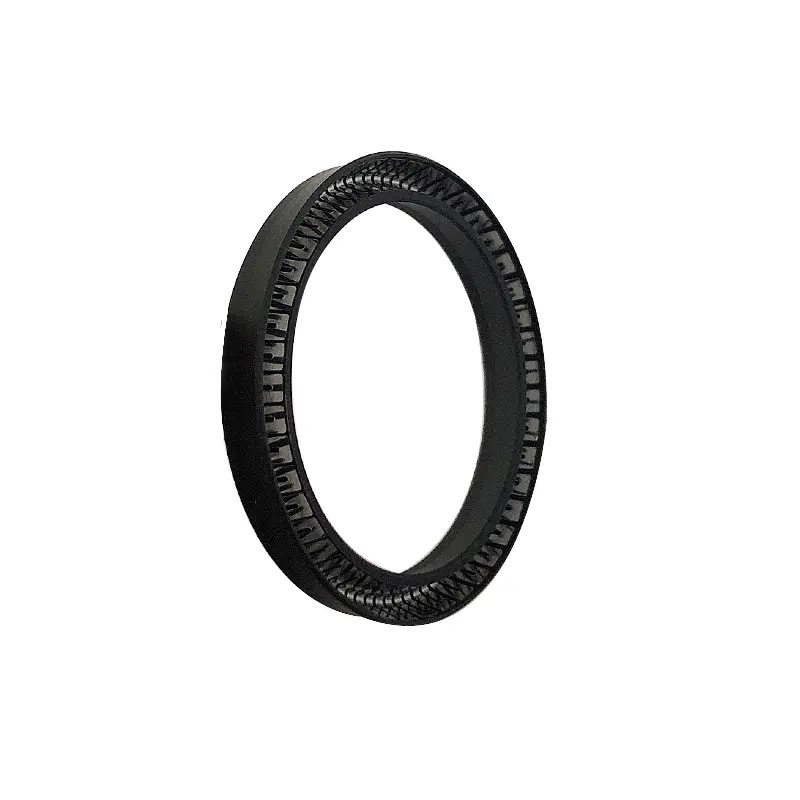

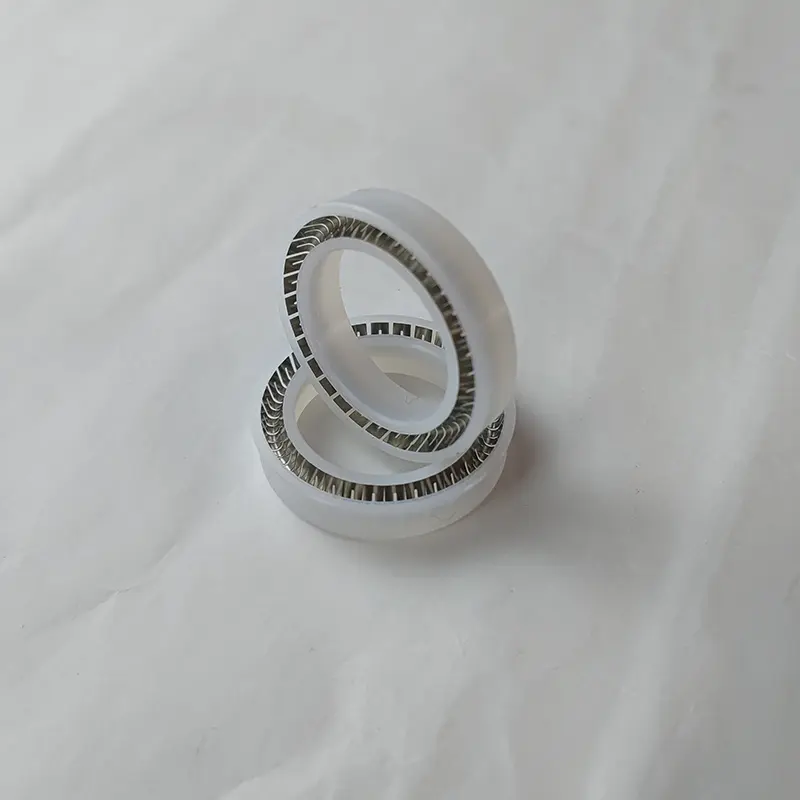

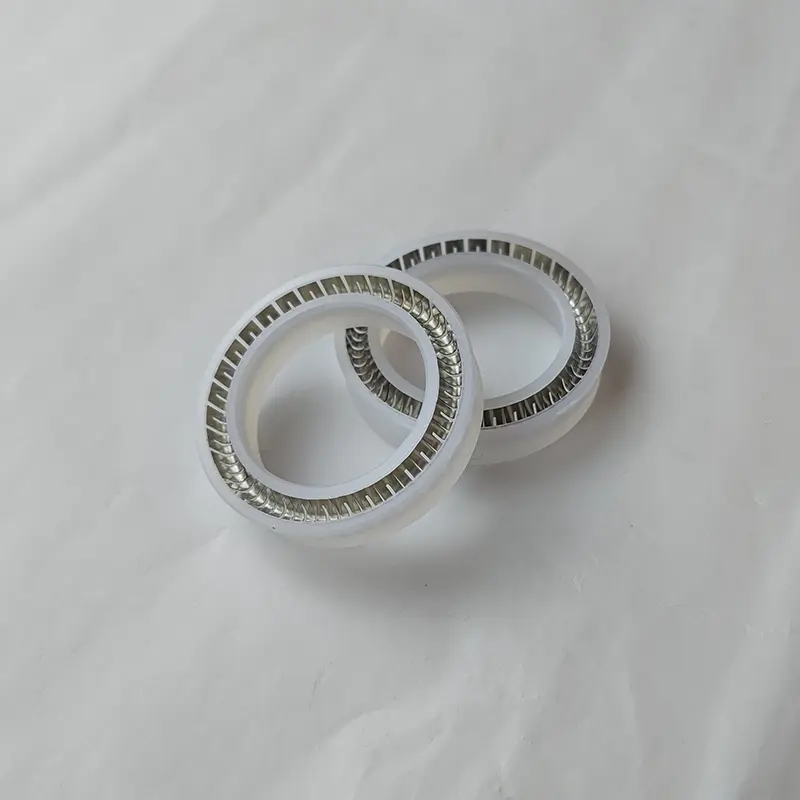

Ang RC16 at RC65 plug seal ay binubuo ng hindi kinakalawang na asero na bukal at mga plastik na may mataas na gumagana. Ang mga hindi kinakalawang na asero na bukal ay maaaring pumili ng mga hugis na V na bukal at mga hugis-O-hugis na bukal. Kapag gumagamit ng RC16-B at RC65-B, kinakailangan na makatuwirang piliin ang pagtutugma ng materyal na elastomer.

Ang parehong mga modelo ng radial spring energized seal ay may mataas na pagganap, interchangeability at malawak na kakayahang magamit. Ang mga ito ay angkop para sa haydroliko at pneumatic na kagamitan na nagbubuklod sa ilalim ng malupit na mga kondisyon sa pagtatrabaho at mga espesyal na kapaligiran ng media, tulad ng kemikal, petrolyo, enerhiya at iba pang mga patlang. Ang hindi kinakalawang na bakal na tagsibol ay nagbibigay ng isang matatag na puwersa ng radial upang matiyak ang pangmatagalang epekto ng pagbubuklod, habang ang pagsasama ng mga mataas na pagganap na plastik at elastomer na materyales ay angkop para sa mataas na presyon, mataas na bilis at kinakaing unti-unting media. Ang standardized na disenyo ng uka ay pinapasimple ang pag -install at pagpapanatili at binabawasan ang gastos ng paggamit.

Mga Tampok at Aplikasyon ng Produkto:

Karaniwang mga tampok ng radial spring energized seal:

1. Maaaring magamit para sa pagtugon, pag -ikot (swinging) at static sealing;

2. Naaangkop sa halos lahat ng likido at kemikal na media;

3. Mahusay na pagganap ng sealing para sa mataas at mababang presyon at vacuum sealing;

4. Mababang alitan, maliit na panimulang paglaban, makinis na paggalaw, walang gumagapang;

5. Mahabang buhay, maaaring magamit para sa mga seal na walang langis na lubrication;

6. Ang iba't ibang mga materyales ay magagamit upang umangkop sa mabilis na pagbabago sa temperatura at iba't ibang mga kumplikadong kondisyon sa pagtatrabaho;

7. Walang polusyon sa daluyan kapag nakikipag -ugnay sa sirkulasyon ng pagkain at gamot;

8. Maaaring isterilisado, halos walang limitasyon sa panahon ng imbakan.

RC16

Naaangkop na mga kondisyon sa pagtatrabaho

Pagpili ng materyal

1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.

2. Sealing Ring Materials: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Upe, Pk1, Pk2, atbp.

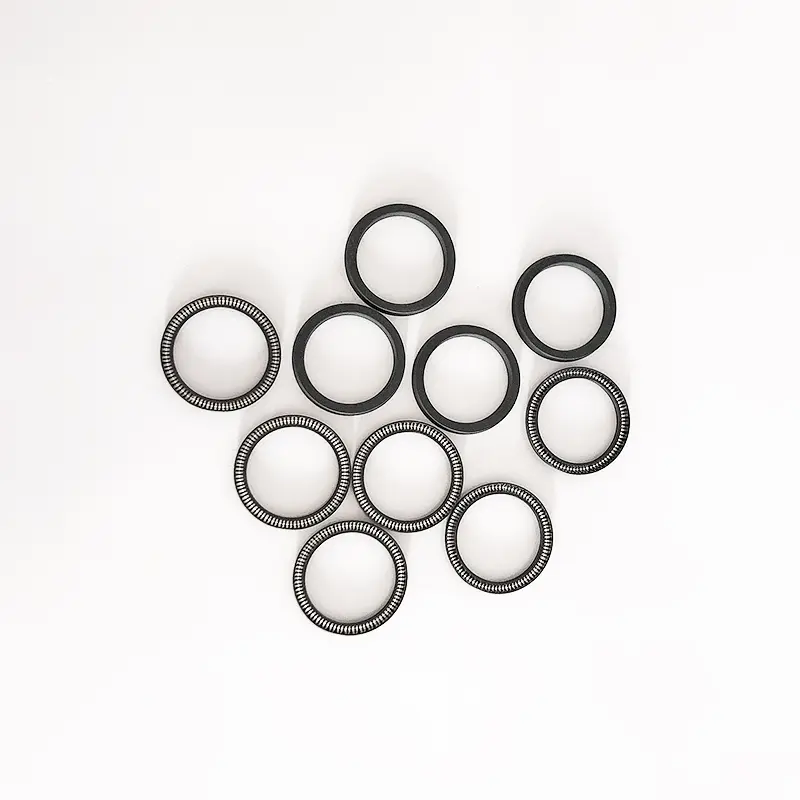

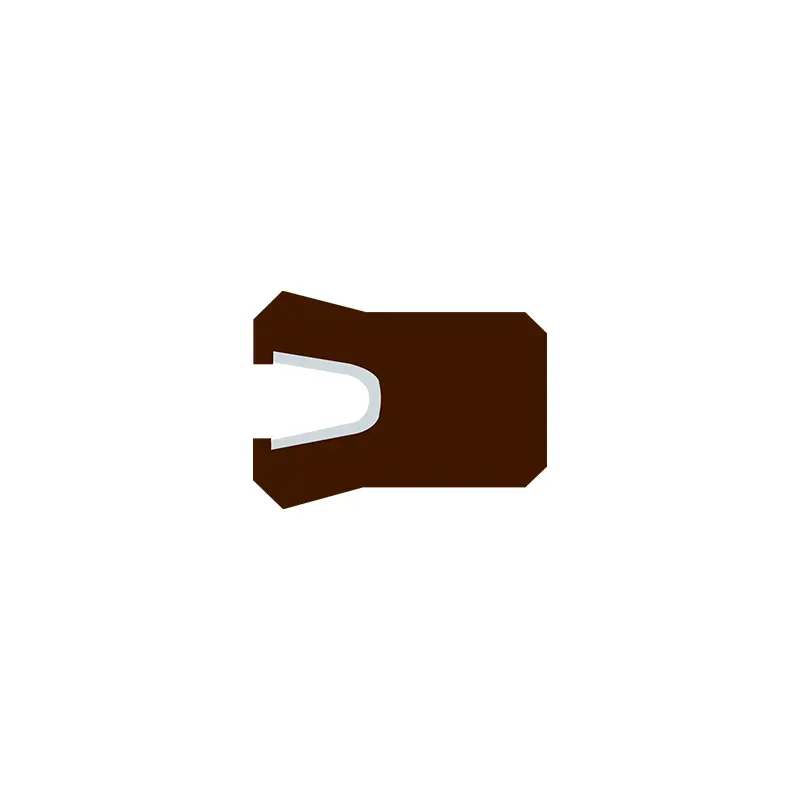

3. Ang hindi kinakalawang na asero na bukal ay maaaring mapili mula sa mga hugis-O-shaped na bukal at mga hugis-V na bukal.

Pag -order ng halimbawa

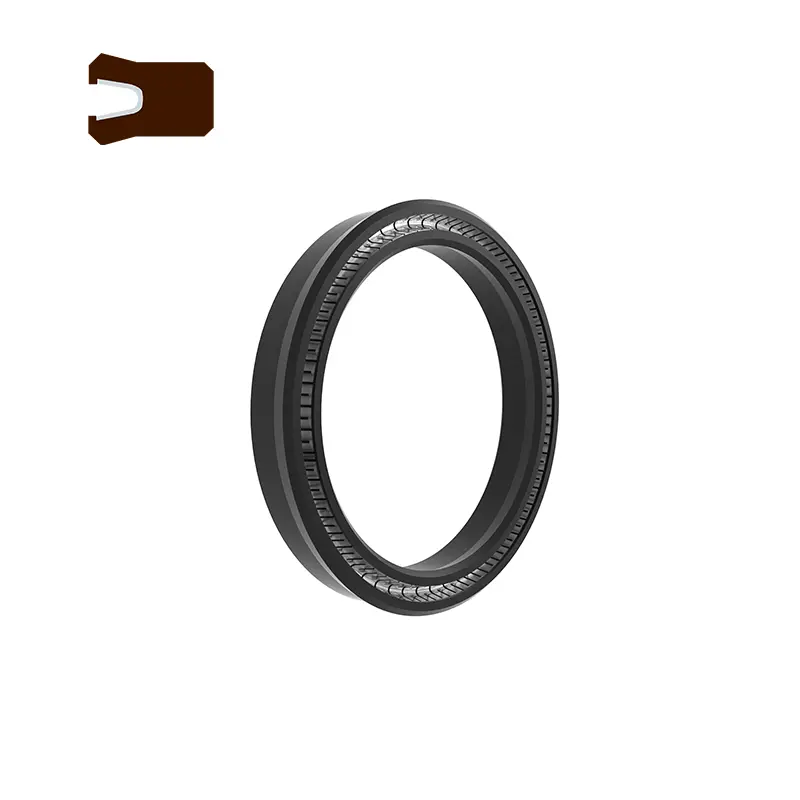

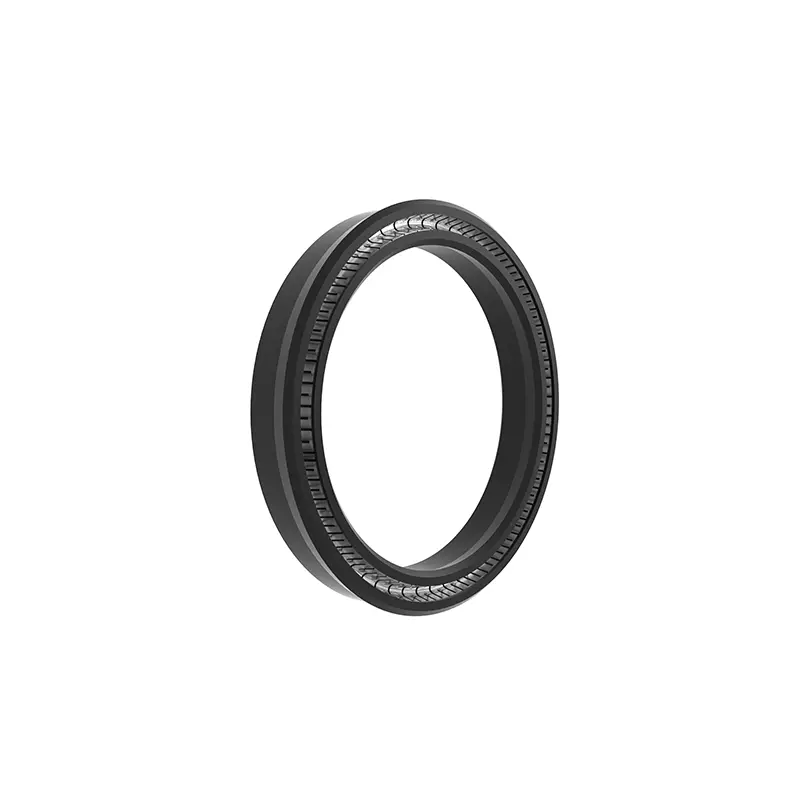

RC16-40-PTFE4+V SHAFT Diameter 40, Ang Sealing Ring Material ay PTFE4, hindi kinakalawang na bakal na tagsibol ay V-Shaped Spring

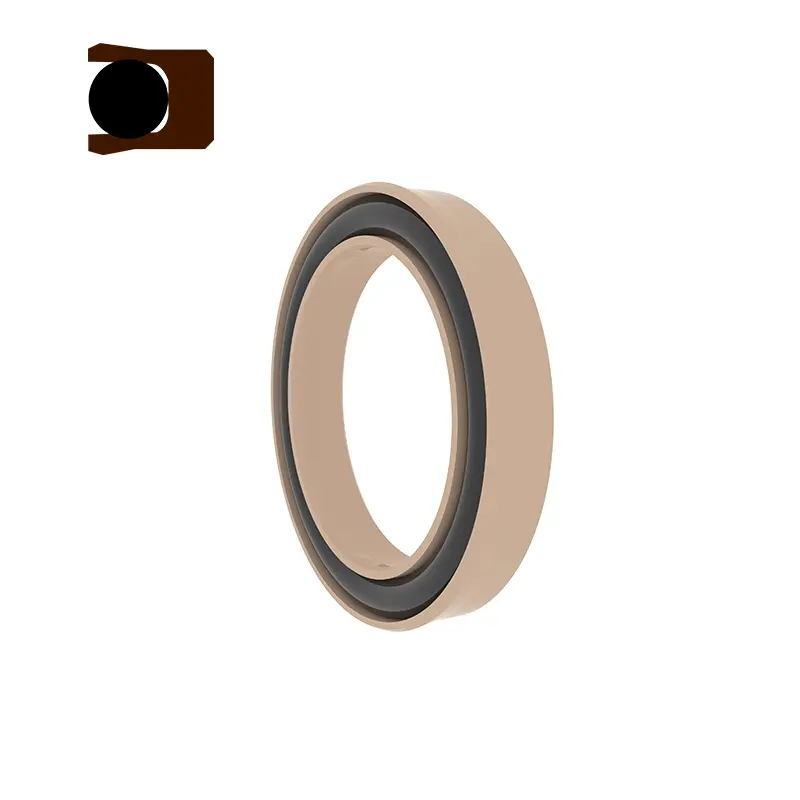

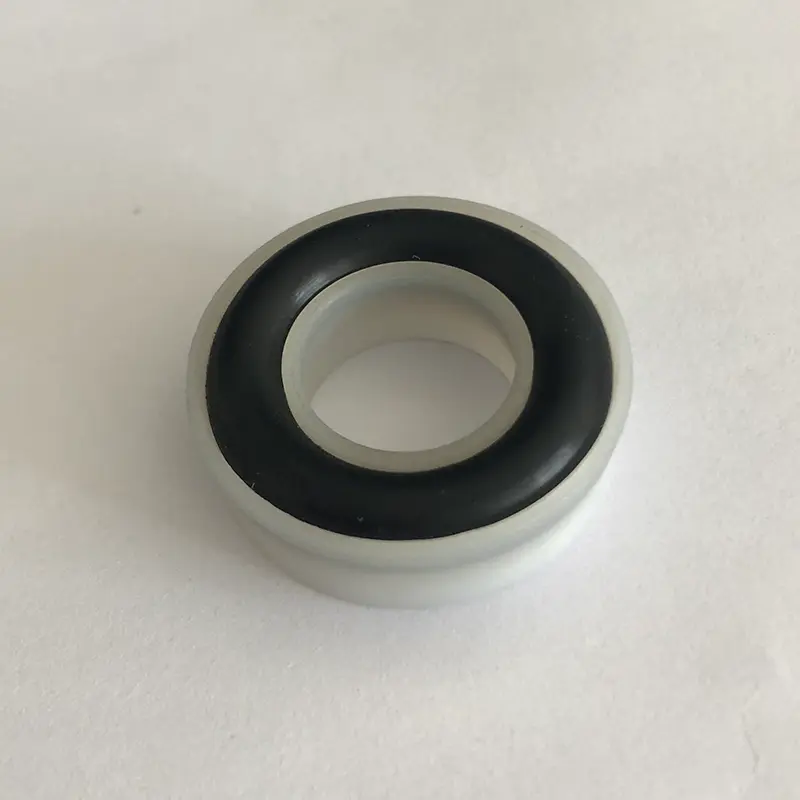

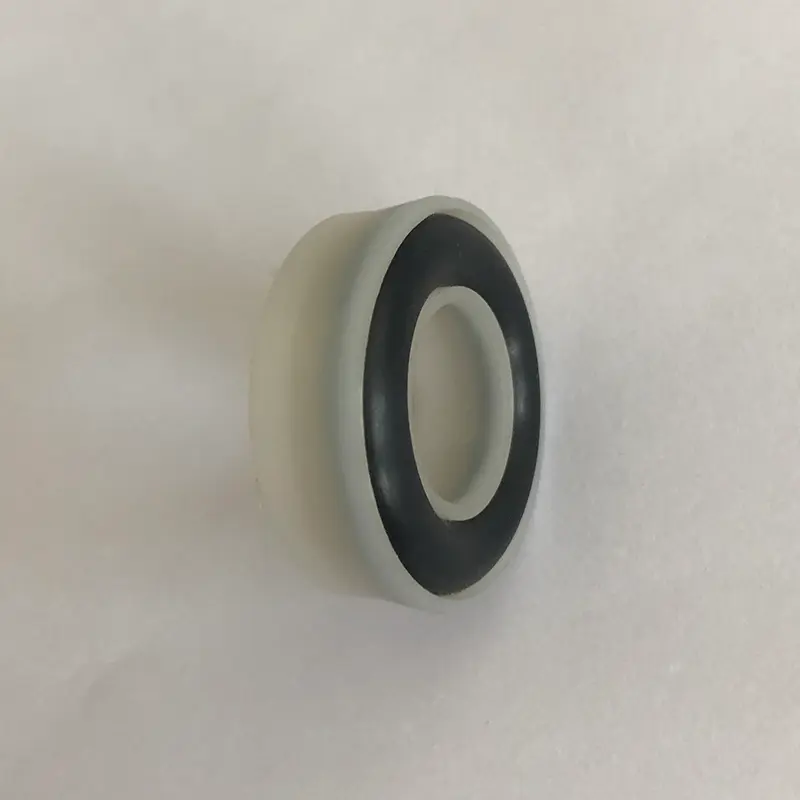

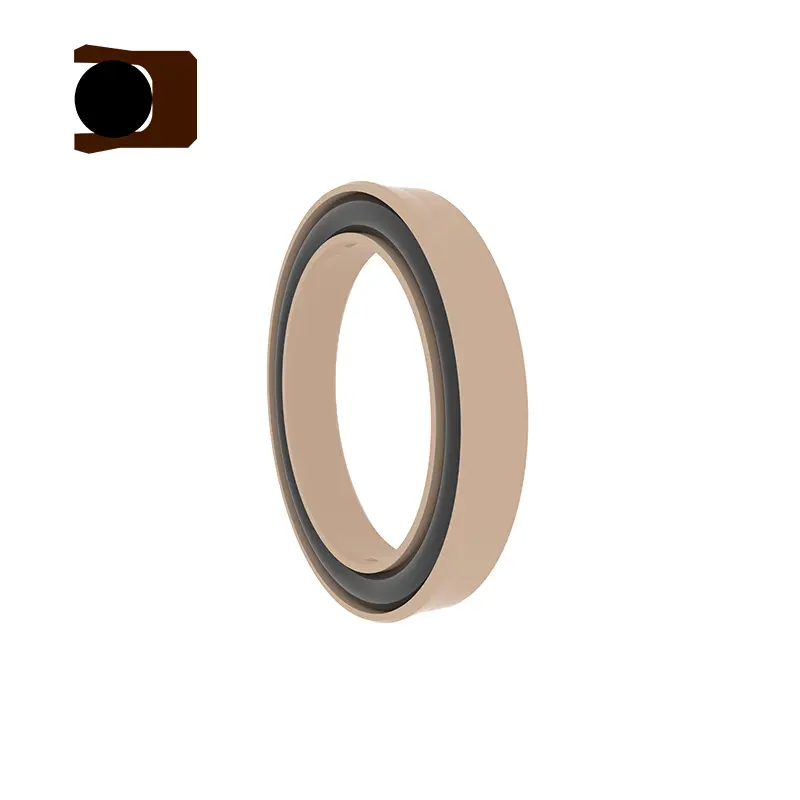

Ang RC16-B-40-PTFE4+R02 Shaft Diameter ay 40, ang sealing singsing na materyal ay PTFE4, na tumutugma sa O-Ring ay fluororubber

Ang talahanayan ng parameter ng pagtutukoy (ang anumang laki sa loob ng saklaw ng parameter ay magagamit)

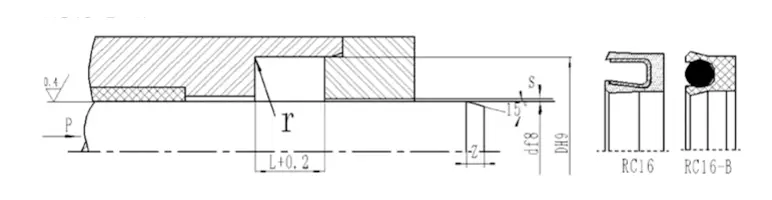

Pag -install ng Pan Seal: Pangkalahatang gumamit ng isang bukas na uka, at para sa pag -install ng isang saradong uka, tingnan ang pag -install ng pan seal.

Talahanayan ng laki ng pagtutukoy (Ang mga kinakailangang pagtutukoy ay wala sa talahanayan na ito, mangyaring makipag -ugnay sa aming kumpanya, maaari kaming magbigay ng mga produkto hanggang sa 1600mm.)

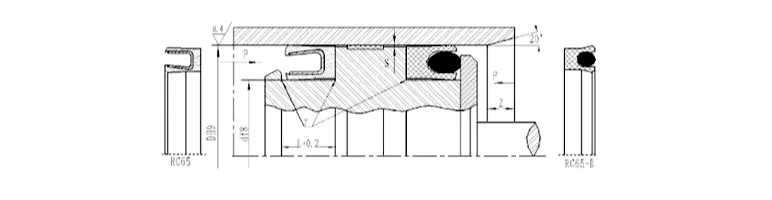

RC65

Naaangkop na mga kondisyon sa pagtatrabaho

1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.

2. Sealing Ring Materials: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Upe, Pk1, Pk2, atbp.

3. Ang hindi kinakalawang na asero na bukal ay maaaring mapili mula sa mga hugis-O-shaped na bukal at mga hugis-V na bukal.

Pag -order ng halimbawa

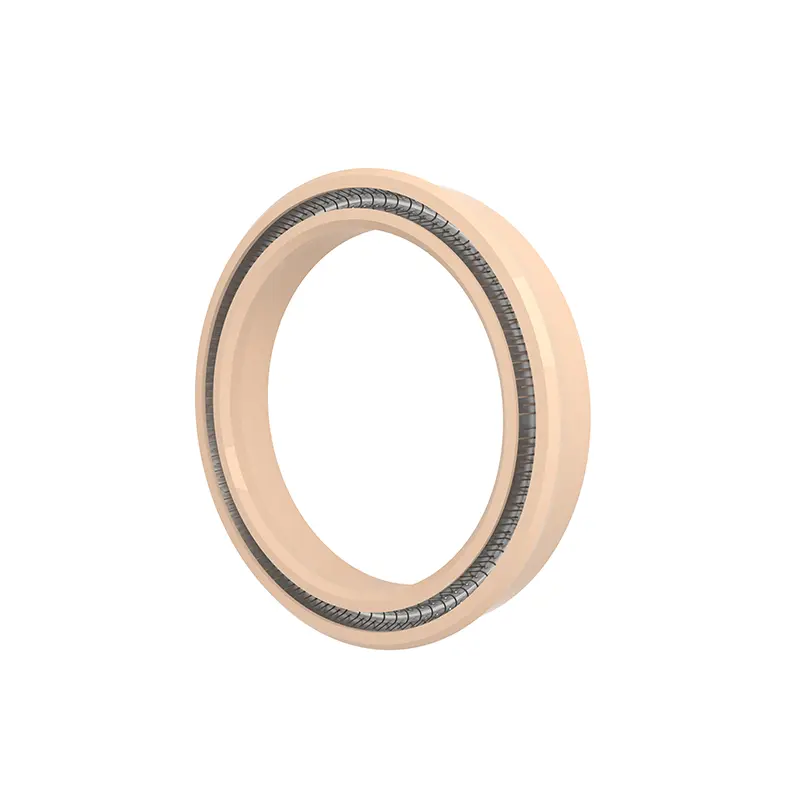

RC65-40-PTFE4+V Cylinder Diameter 40, ang sealing singsing na materyal ay PTFE4, hindi kinakalawang na bakal na tagsibol ay V-shaped spring

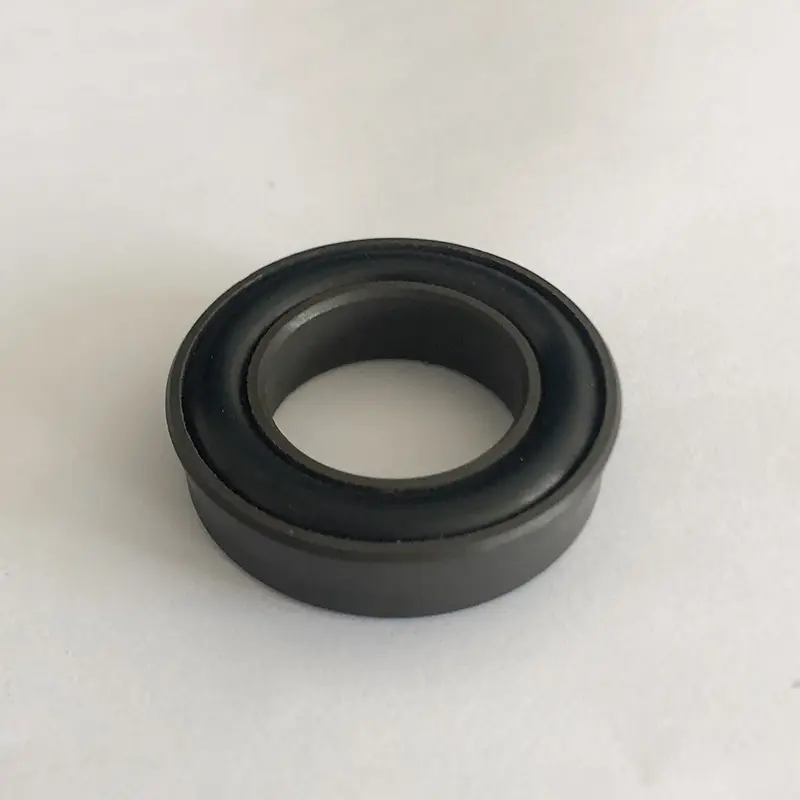

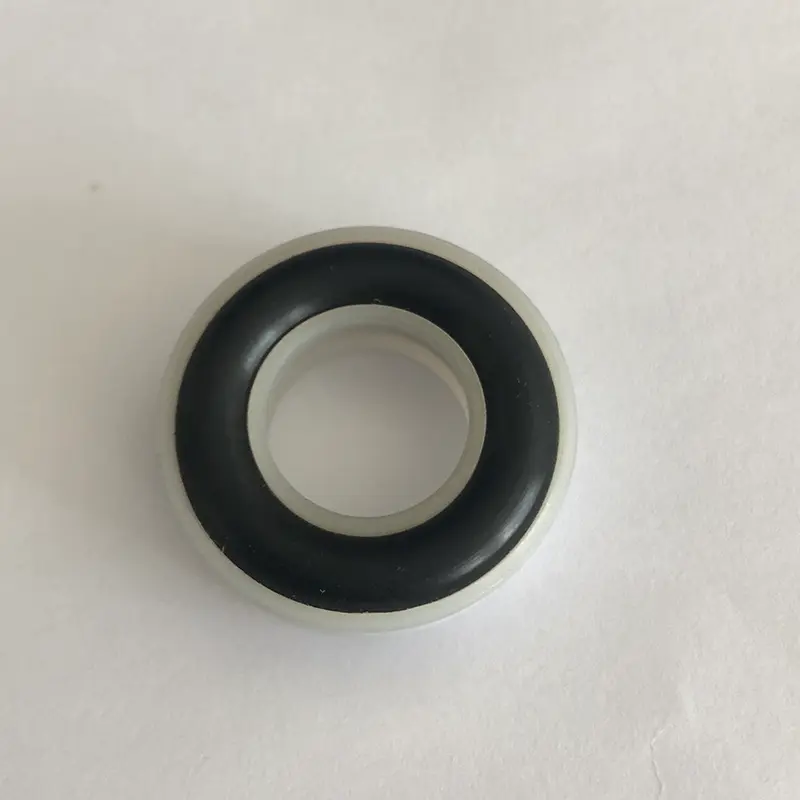

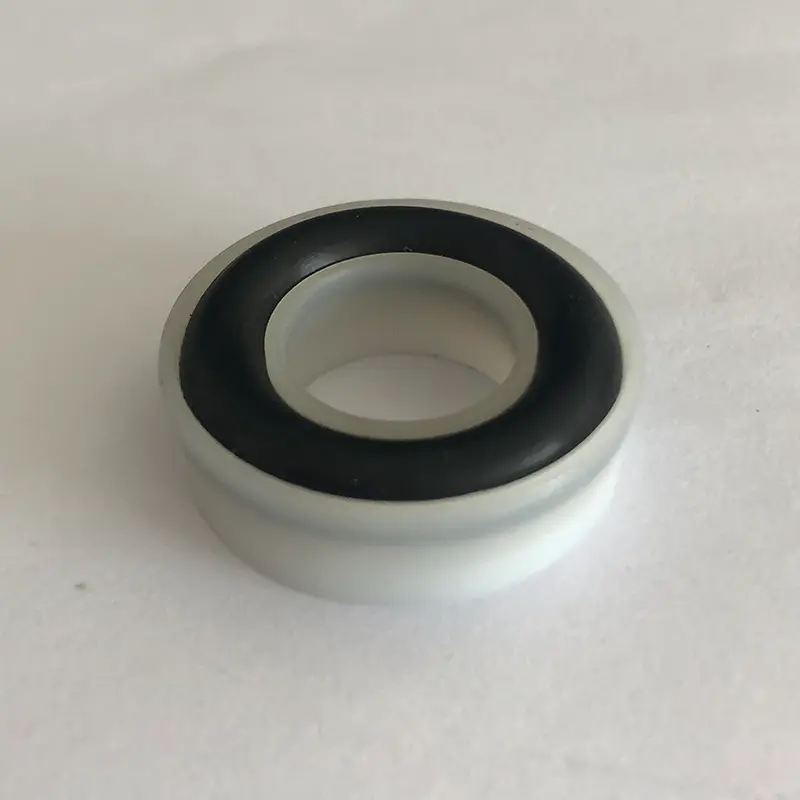

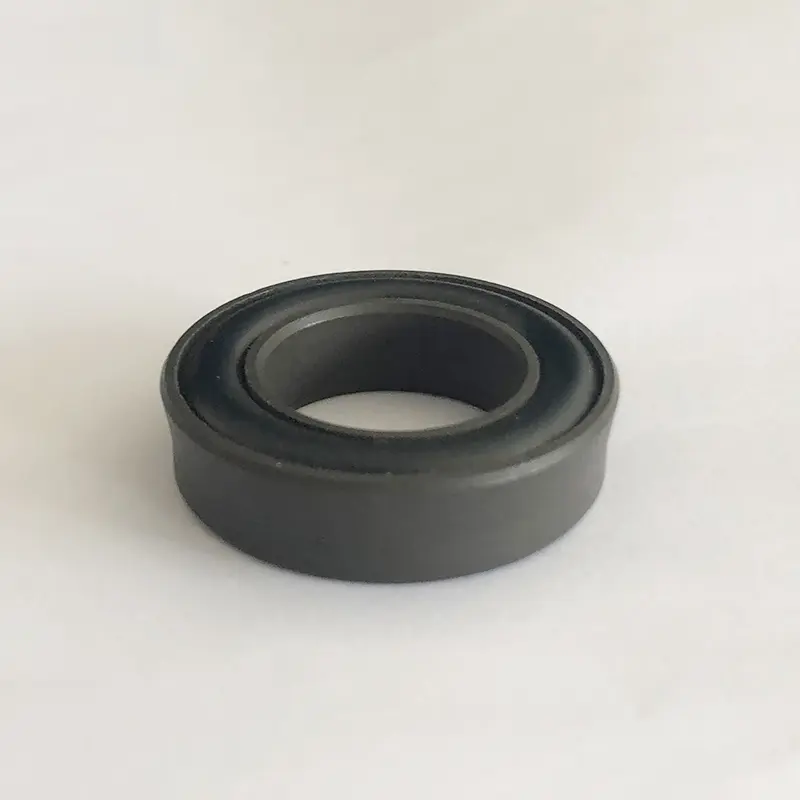

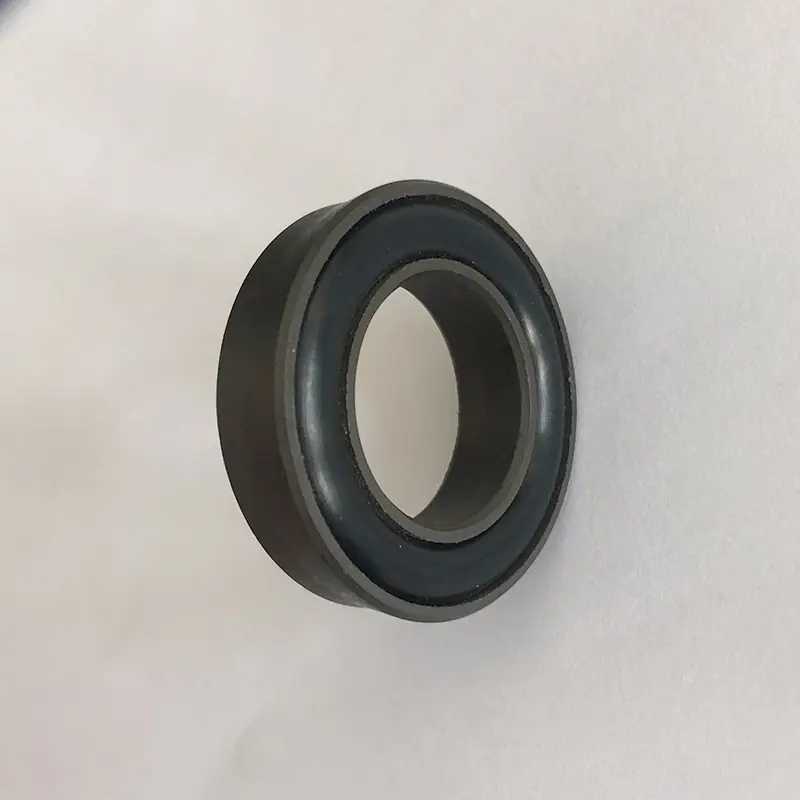

Ang RC65-B-40-PTFE4+R02 Cylinder diameter ay 40, ang sealing singsing na materyal ay PTFE4, na tumutugma sa O-singsing ay fluororubber

Ang talahanayan ng parameter ng pagtutukoy (ang anumang laki sa loob ng saklaw ng parameter ay magagamit)
