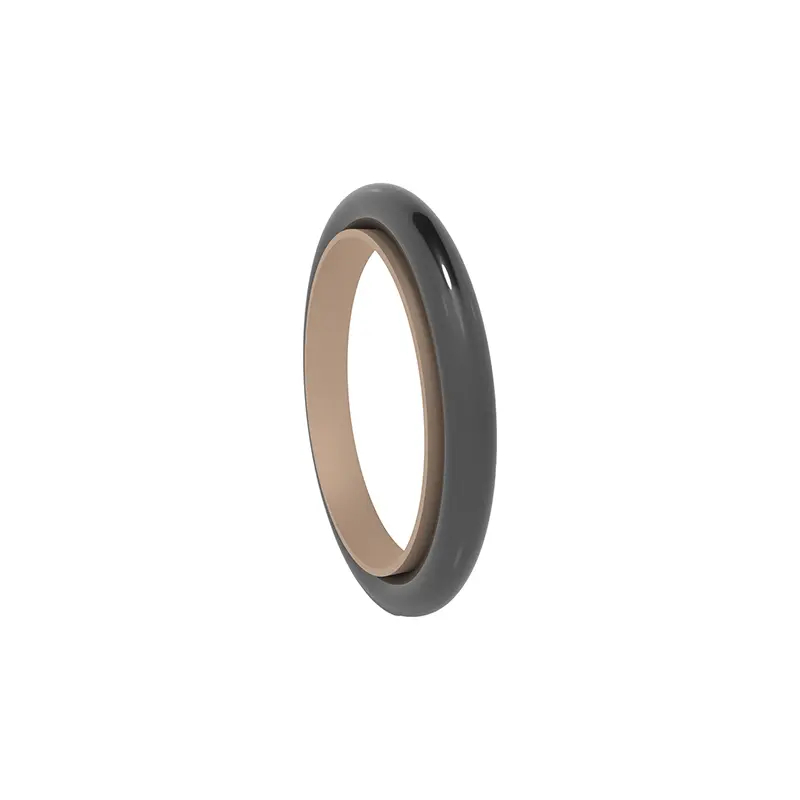

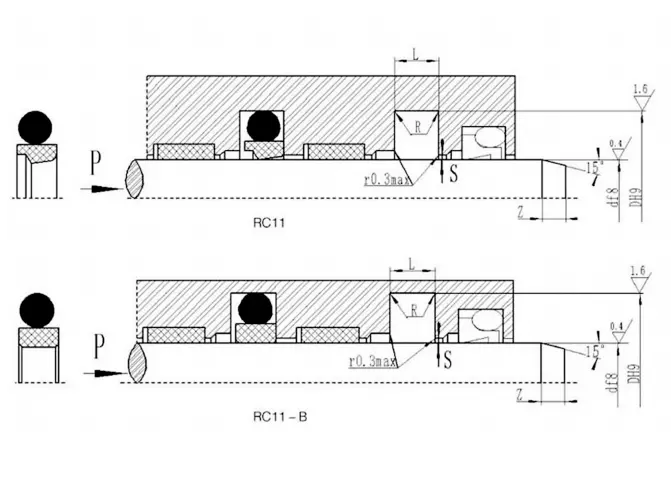

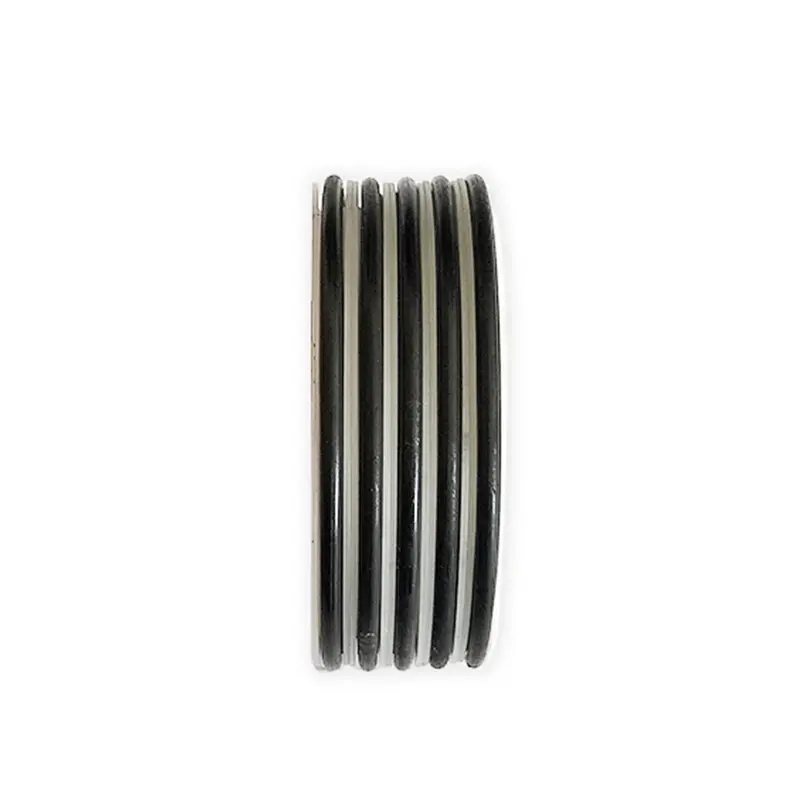

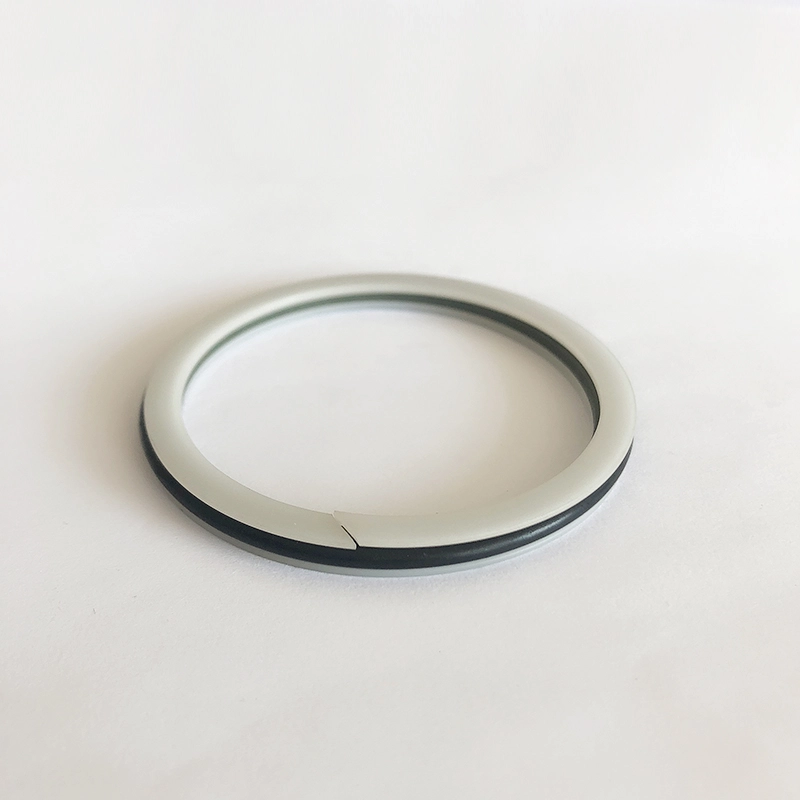

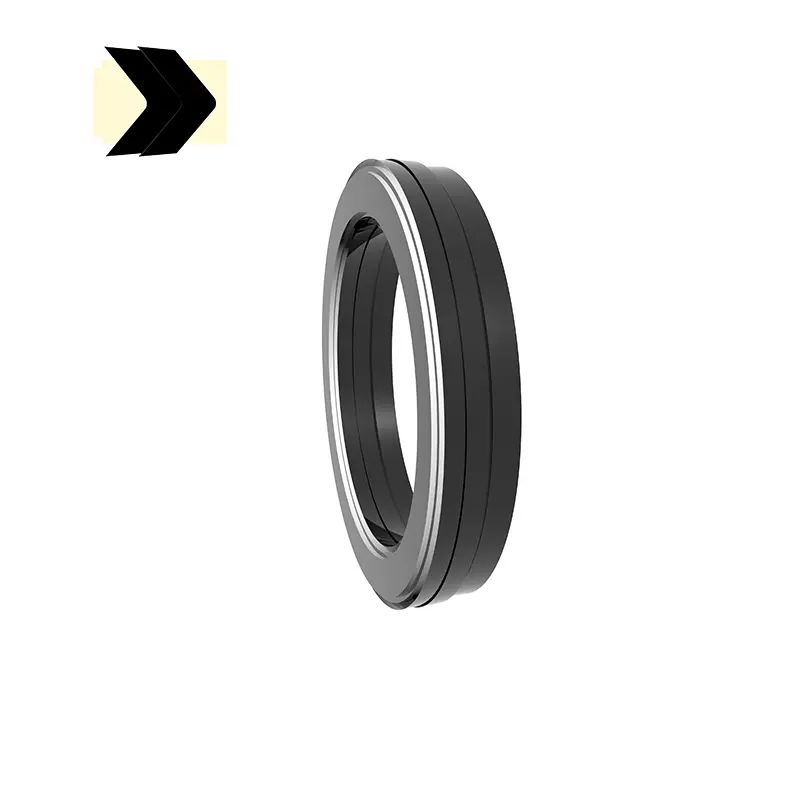

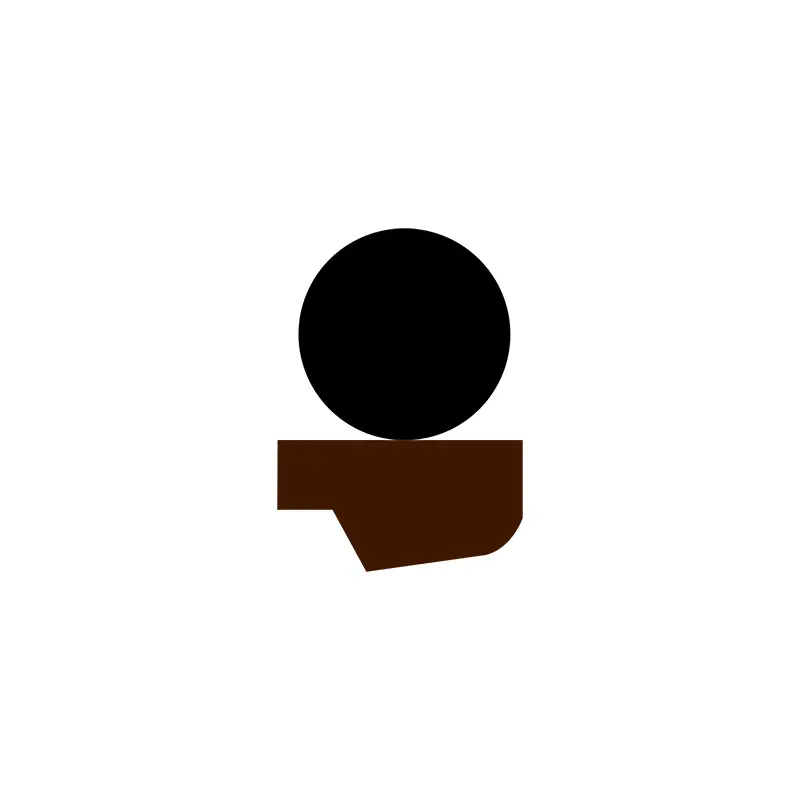

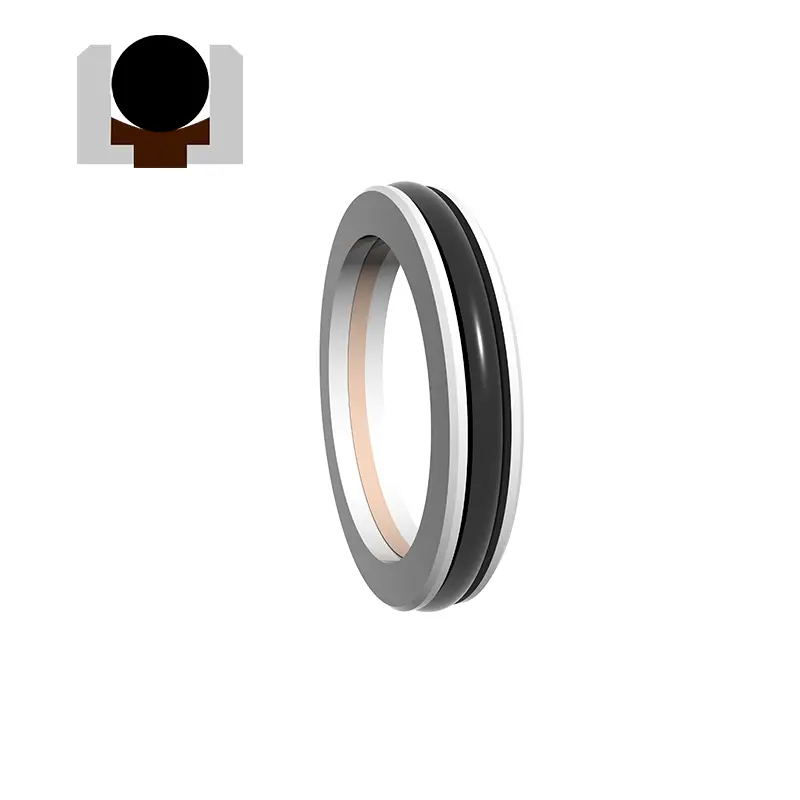

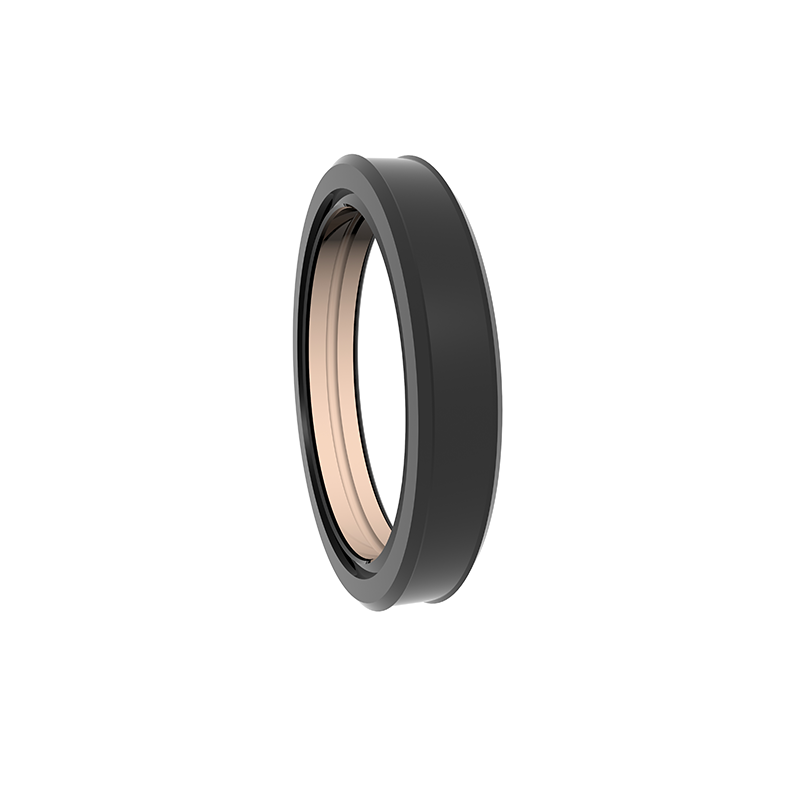

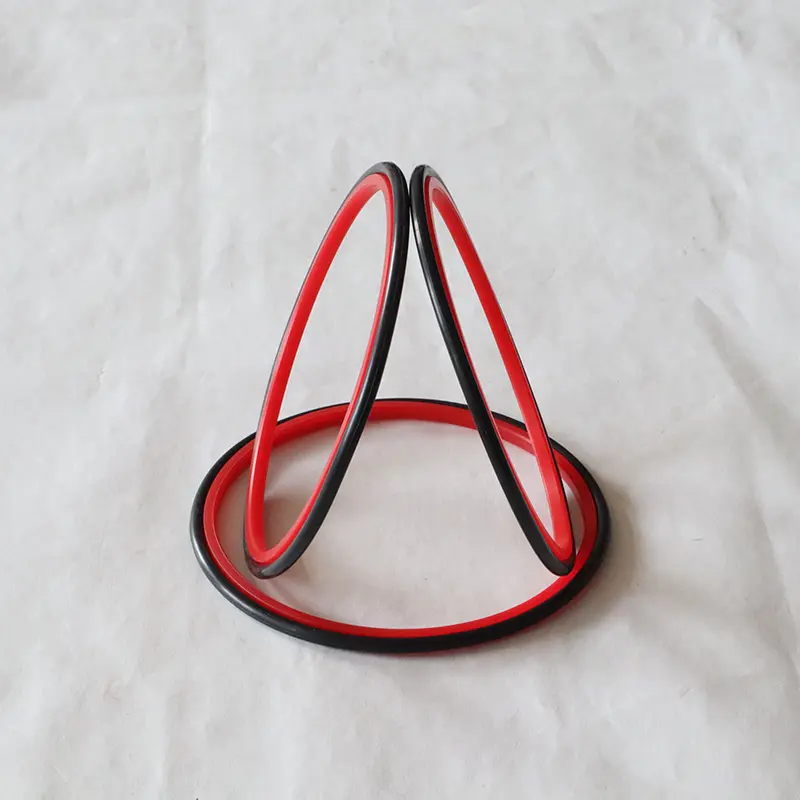

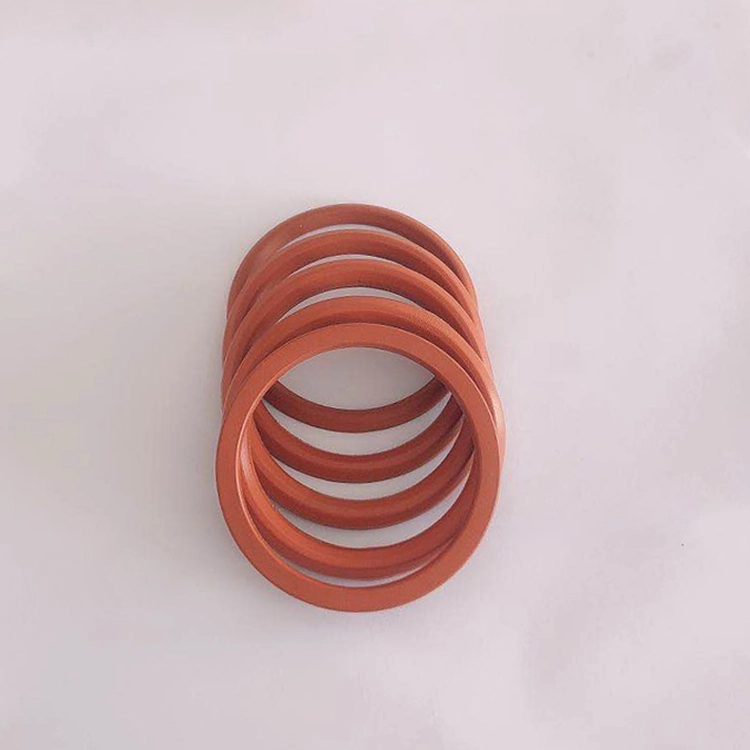

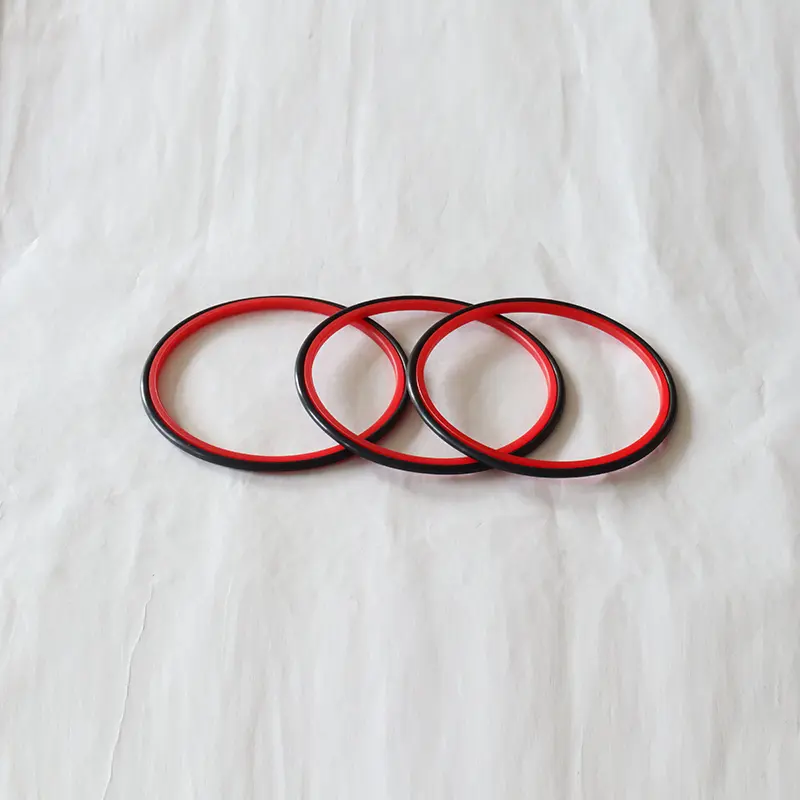

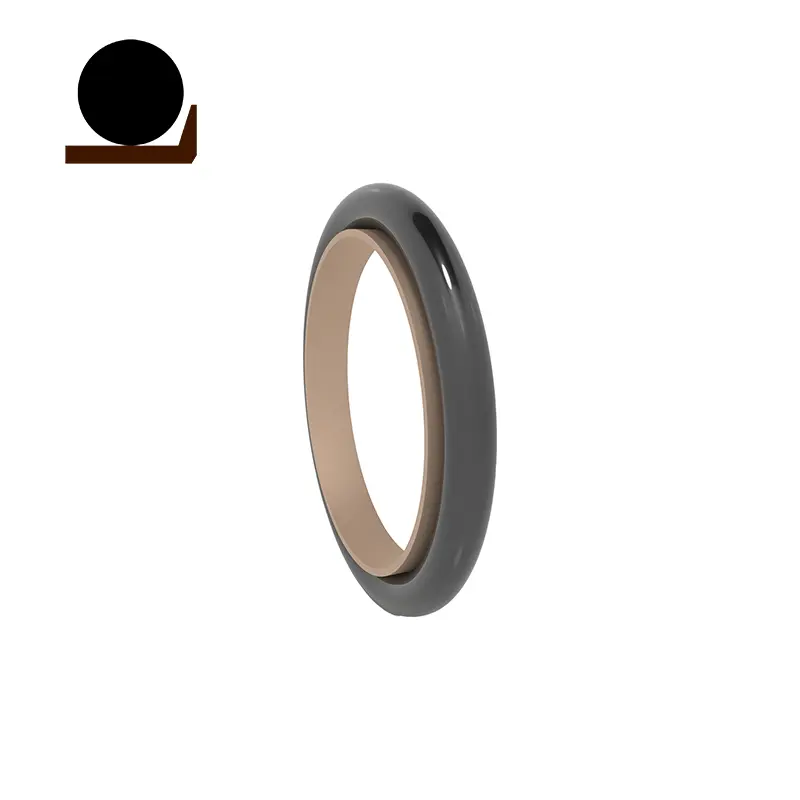

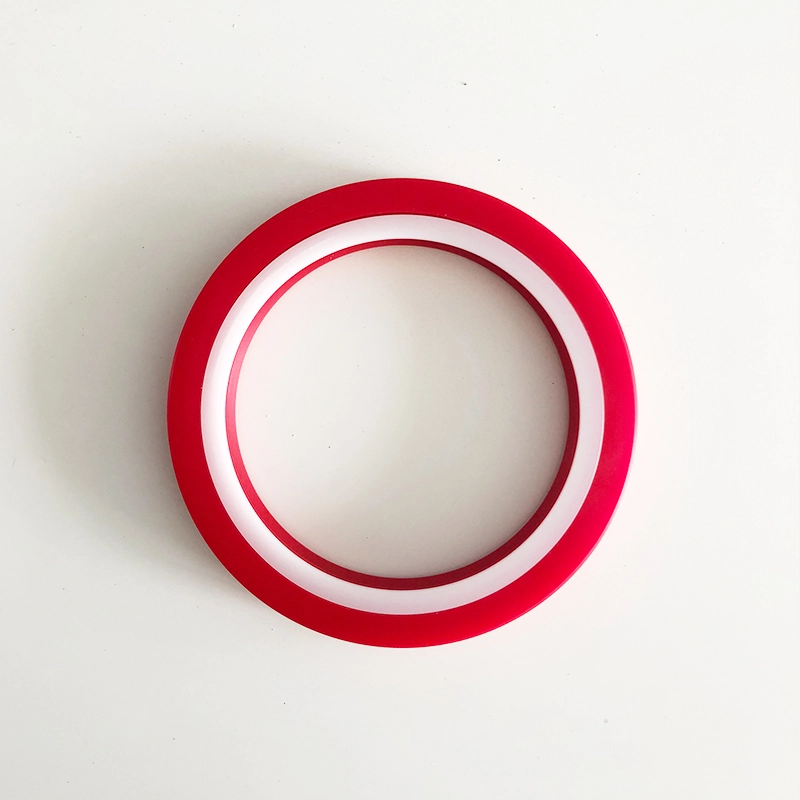

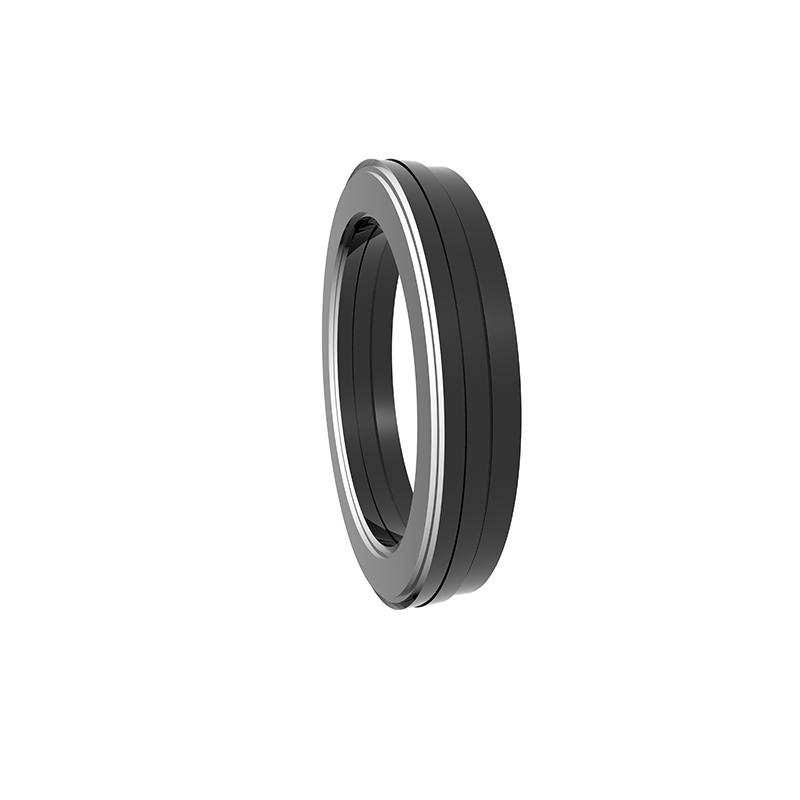

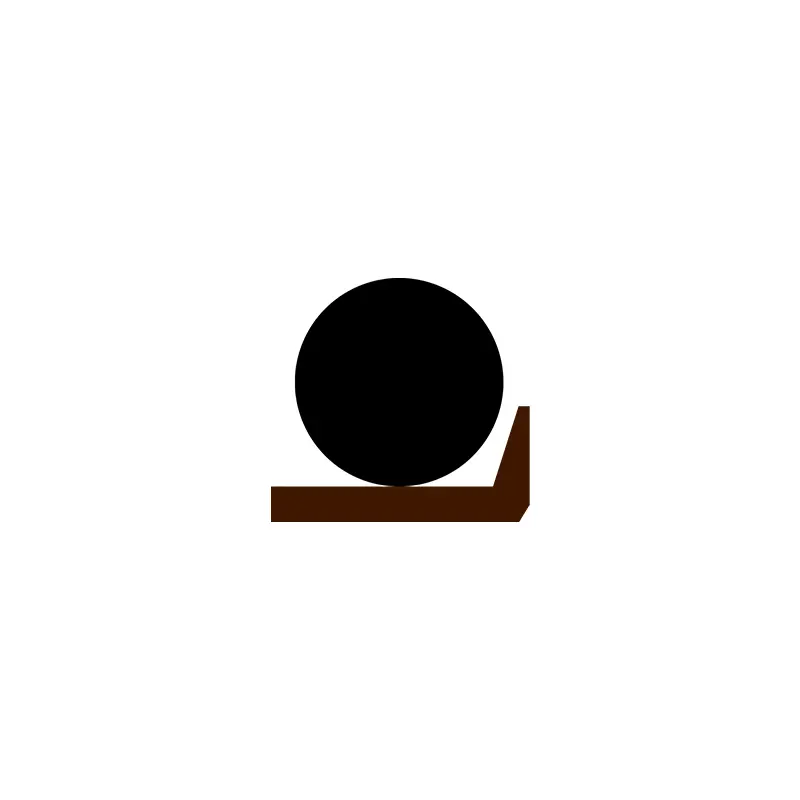

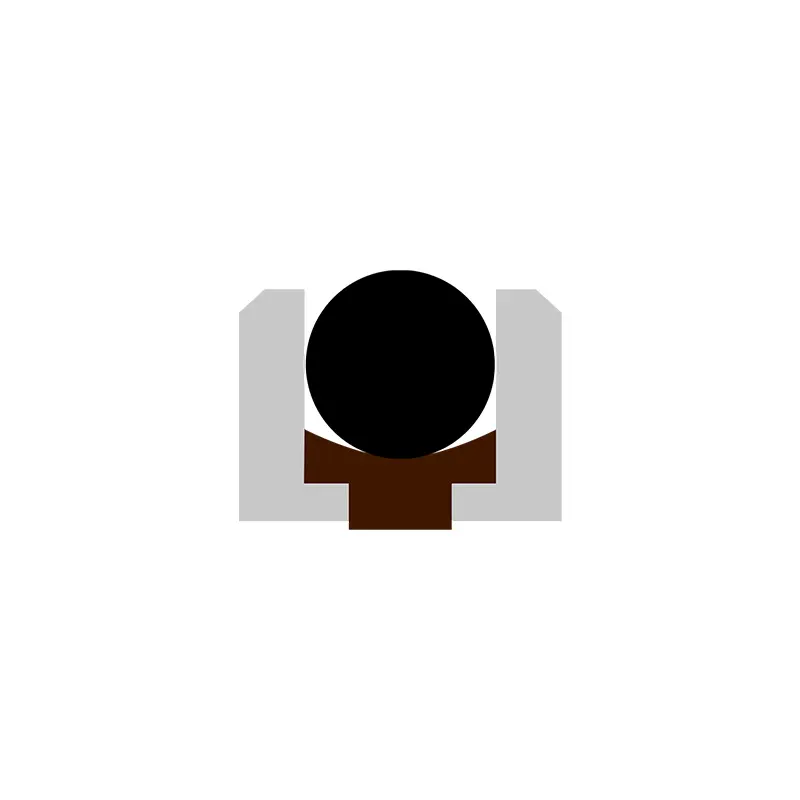

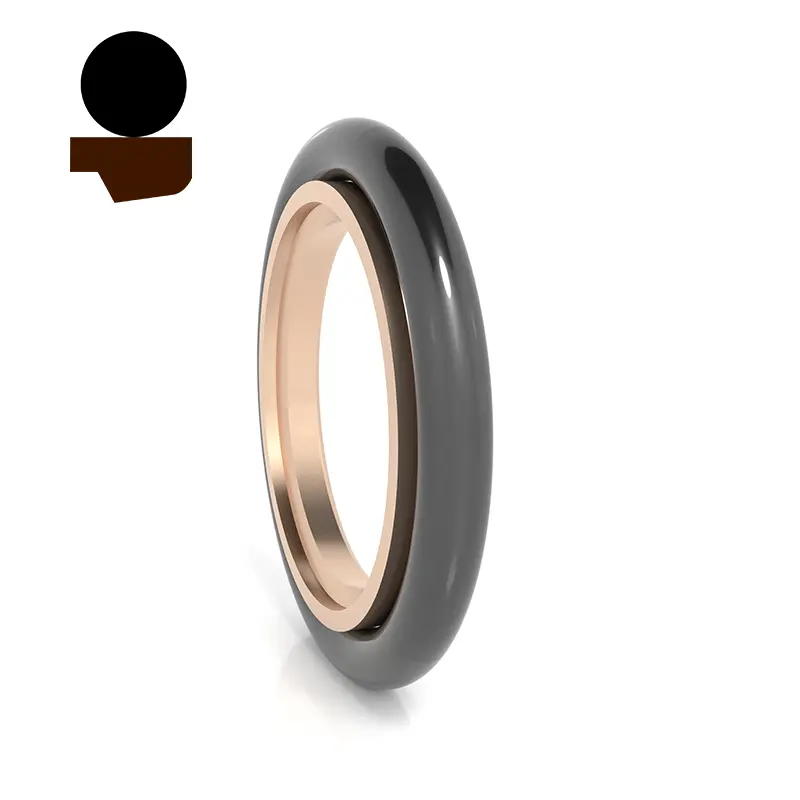

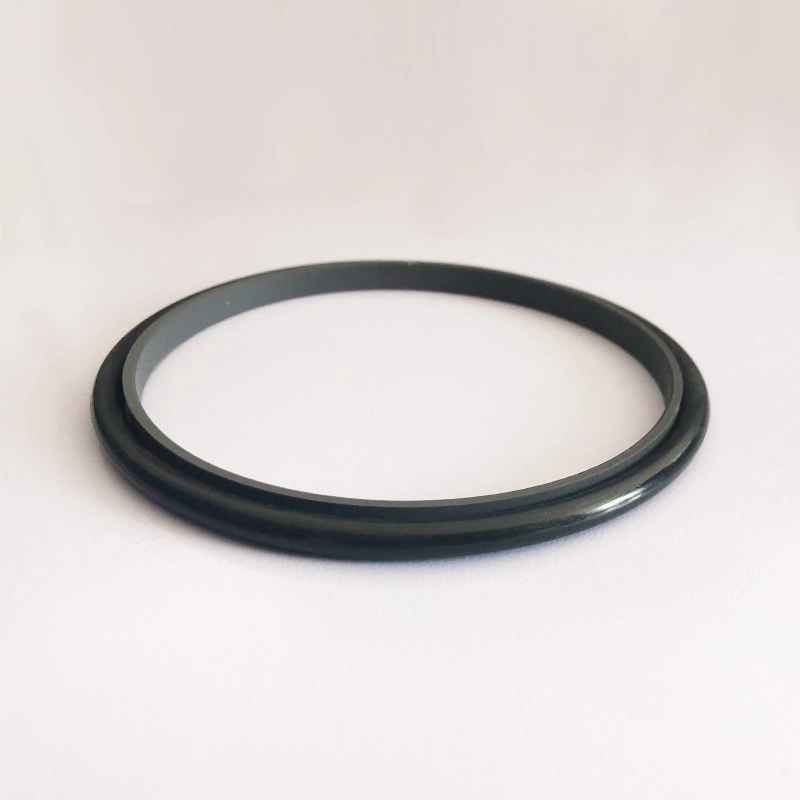

Ang RC11 ay binubuo ng isang napuno na PTFE stepped sealing singsing at isang singsing na goma na may goma, na angkop para sa haydroliko na paggalaw ng paggalaw ng one-way pressure sealing.

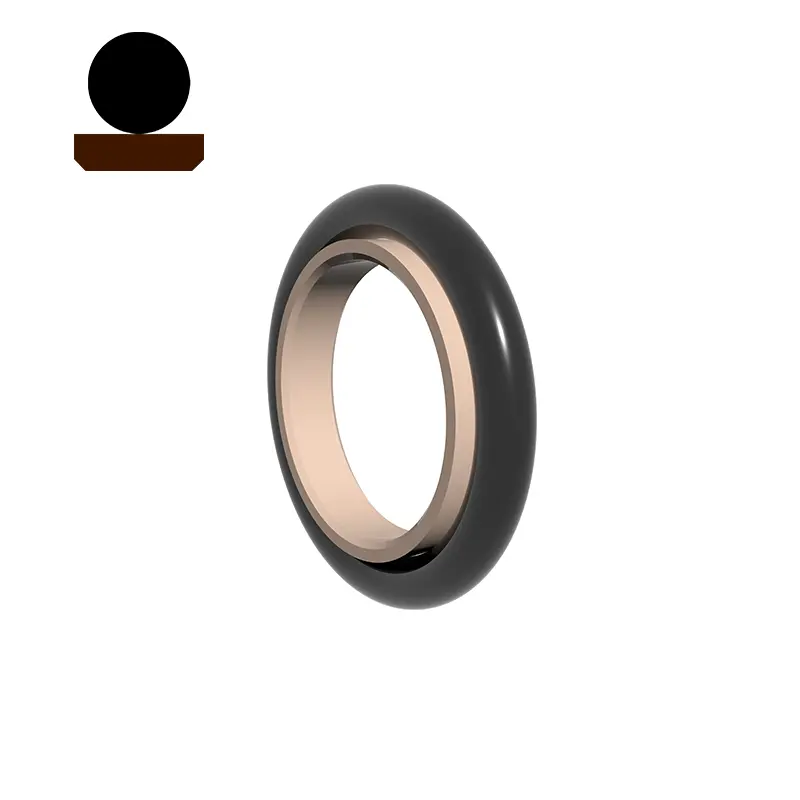

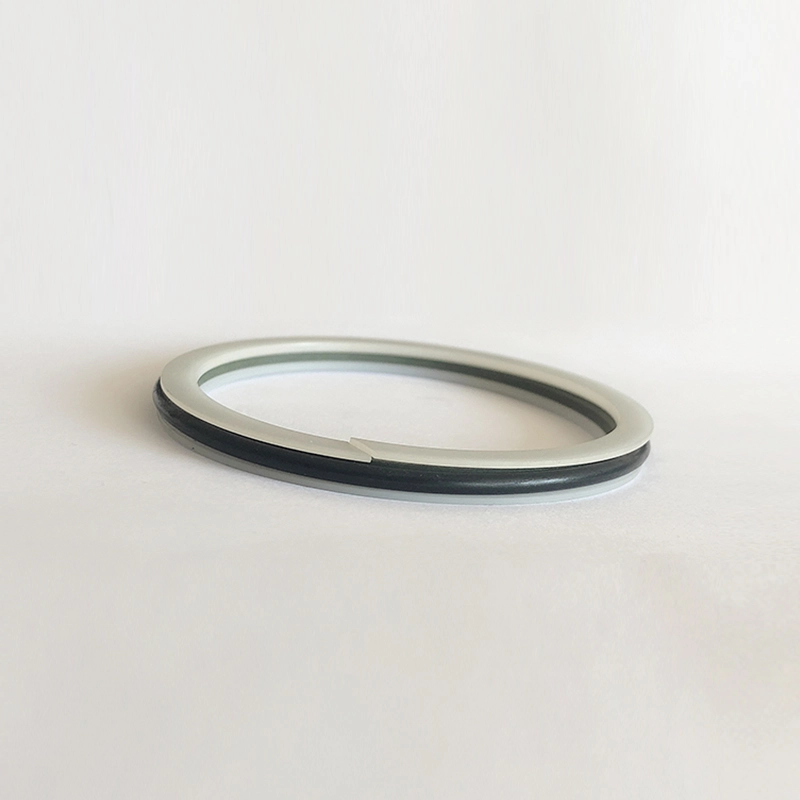

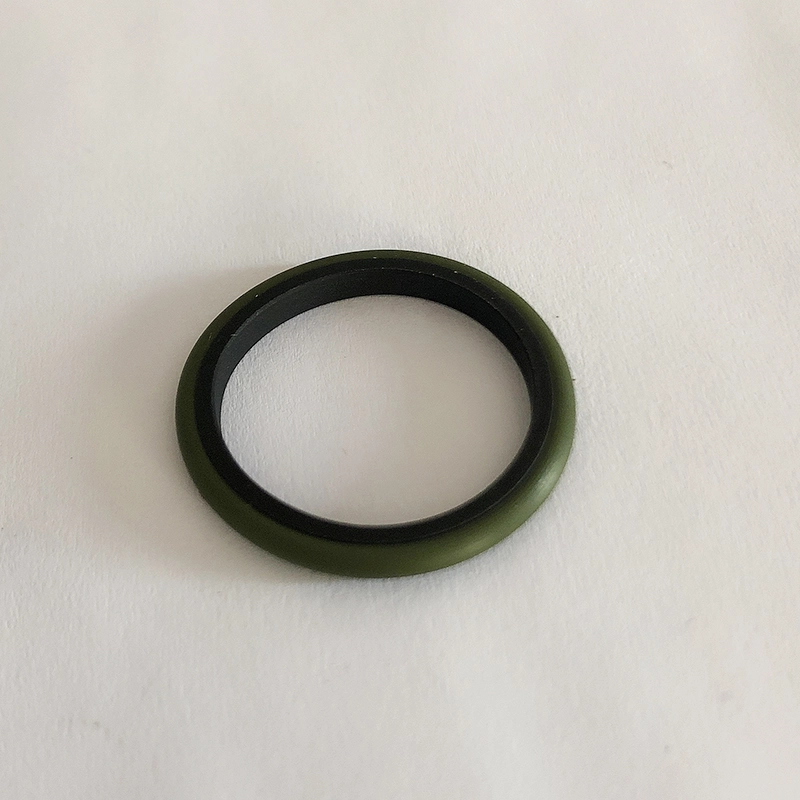

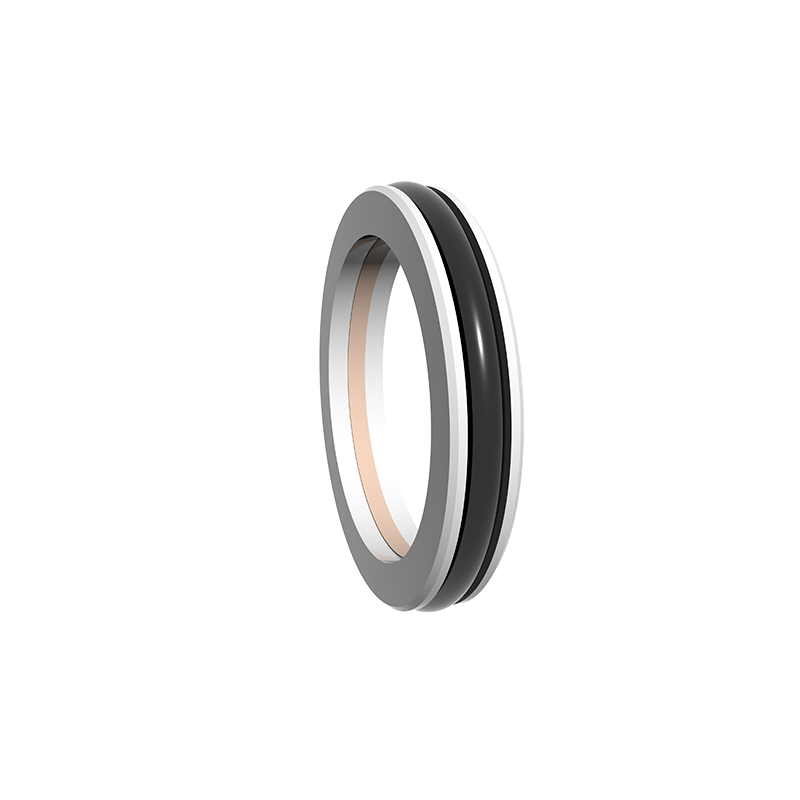

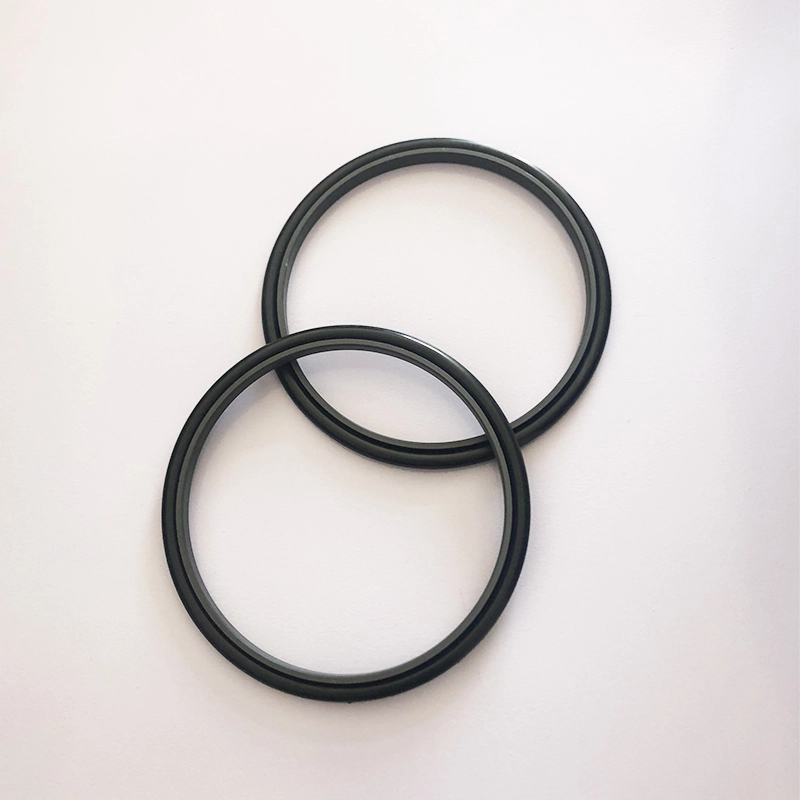

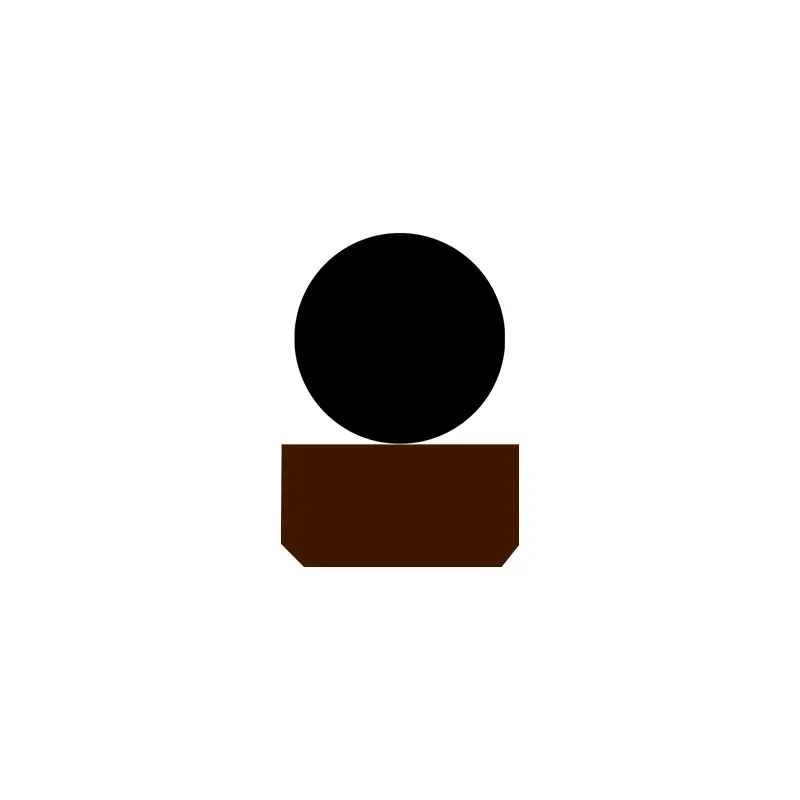

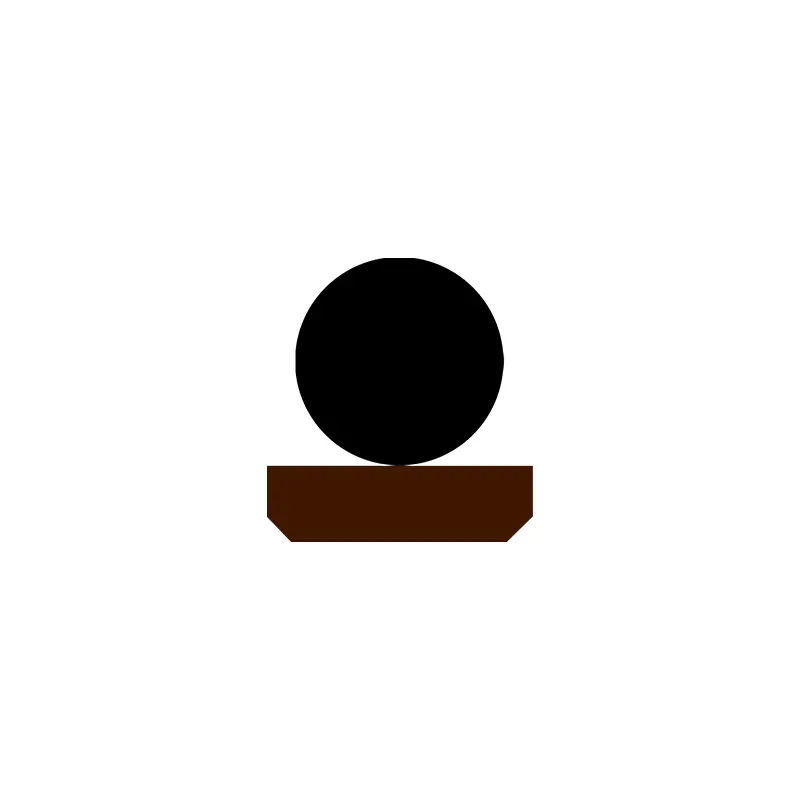

Ang RC11-B ay binubuo ng isang napuno na PTFE na hugis-parihaba na singsing na sealing at isang singsing na goma na may goma, na angkop para sa haydroliko na paggalaw na paggalaw ng two-way pressure sealing. Ang O-ring ay nagbibigay ng lakas ng radial at magbayad para sa pagsusuot ng singsing ng sealing. Karaniwang ginagamit ito kasabay ng isang singsing na gabay. Ang split (bukas) na mga grooves ay dapat gamitin para sa mga diametro ng rod na mas mababa sa 30mm. Mga Tampok:
1. Mababang alitan, maliit na pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;
2. Napakataas na katatagan ng presyon sa ilalim ng presyon at malupit na mga kondisyon;
3. Mataas na buhay, maaaring magamit para sa mga seal na walang langis na langis;
4. Maaaring magamit para sa pagbubuklod ng mababang-lagkit na media tulad ng tubig;

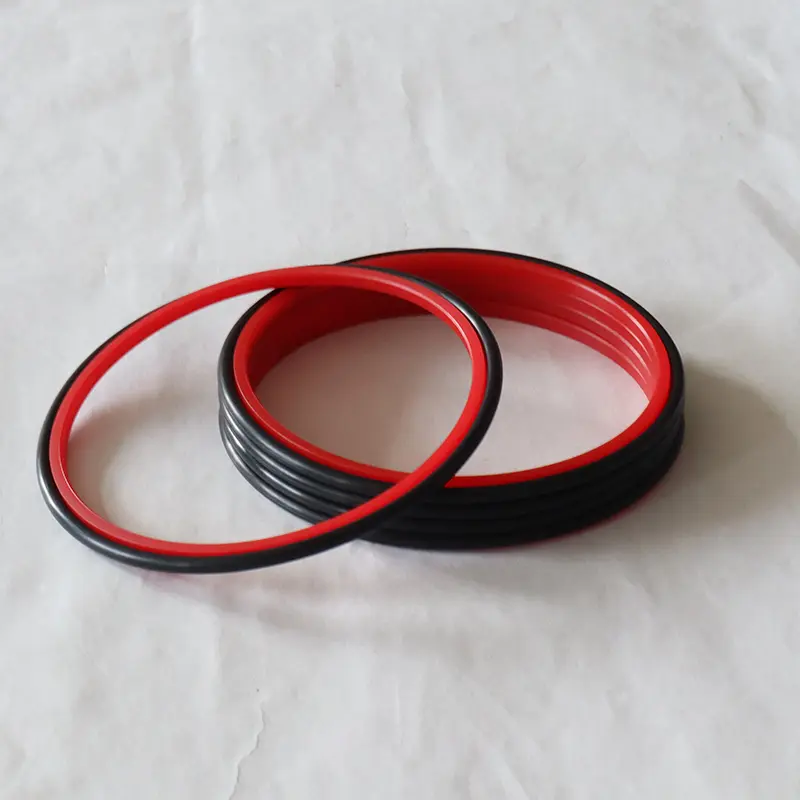

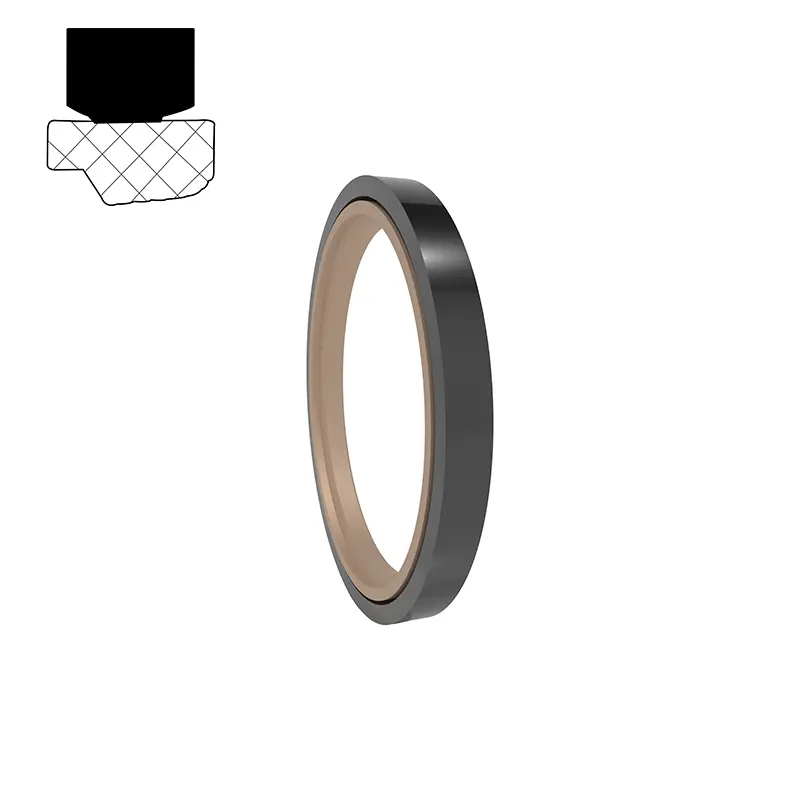

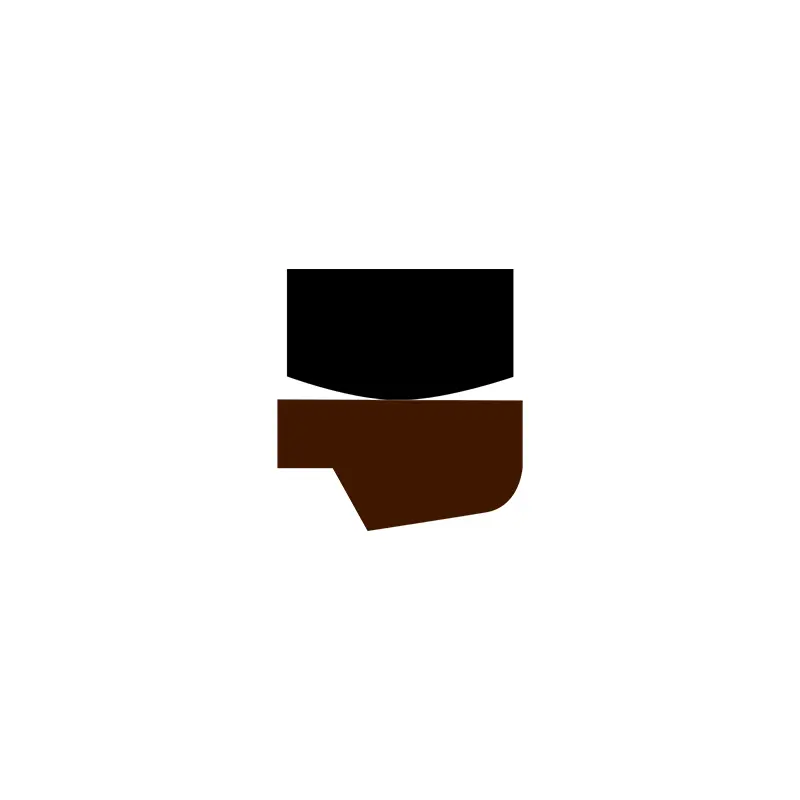

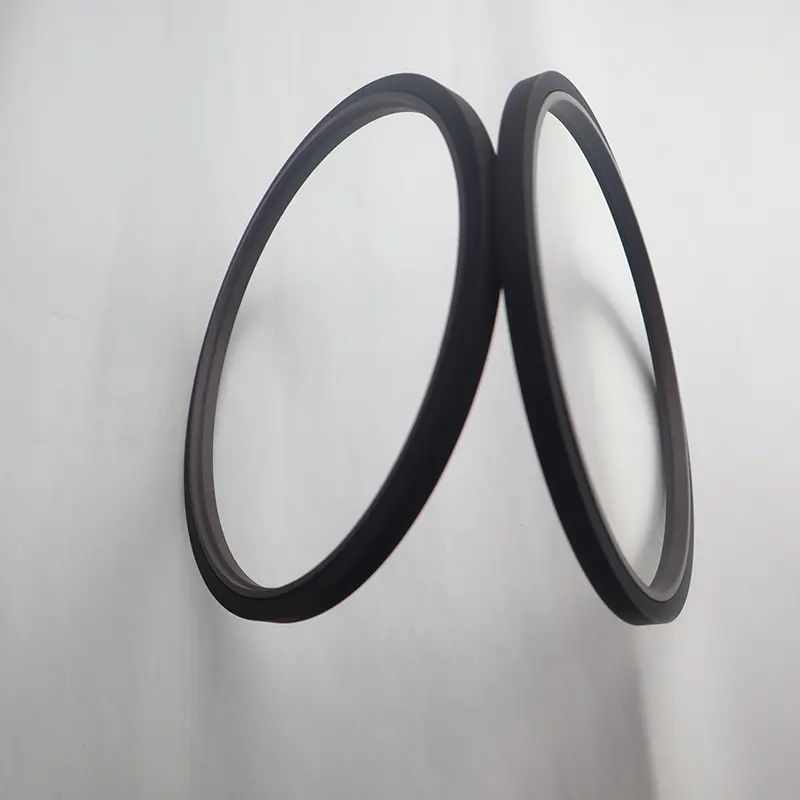

Ang RC12 ay binubuo ng isang napuno na PTFE stepped sealing singsing at isang hugis-parihaba na singsing na goma, na angkop para sa haydroliko na paggalaw na paggalaw ng one-way pressure sealing. Ang hugis -parihaba na singsing ay nagbibigay ng puwersa ng radial at bayad para sa pagsusuot ng singsing ng sealing. Karaniwang ginagamit ito kasabay ng isang singsing na gabay. Ang split (bukas) na mga grooves ay dapat gamitin para sa mga diametro ng rod na mas mababa sa 30mm. Karamihan ito ay ginagamit sa mabibigat na kagamitan sa haydroliko.
Mga Tampok:
1. Mababang alitan, maliit na pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;
2. Napakataas na katatagan ng presyon sa ilalim ng presyon at malupit na mga kondisyon;
3. Mataas na buhay, maaaring magamit para sa mga seal na walang langis na langis;
4. Maaaring magamit para sa pagbubuklod ng mababang-lagkit na media tulad ng tubig;

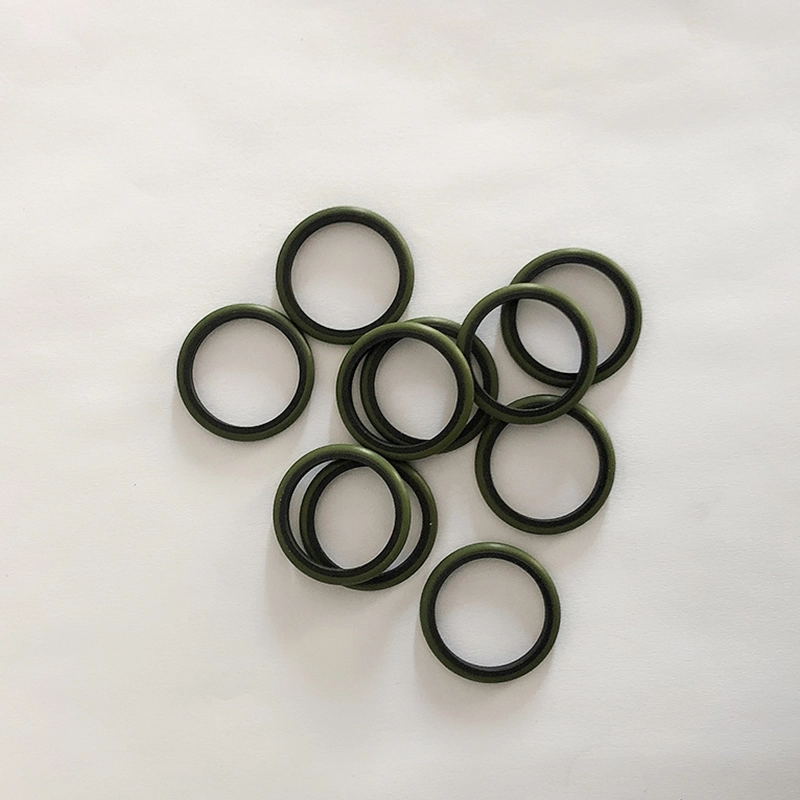

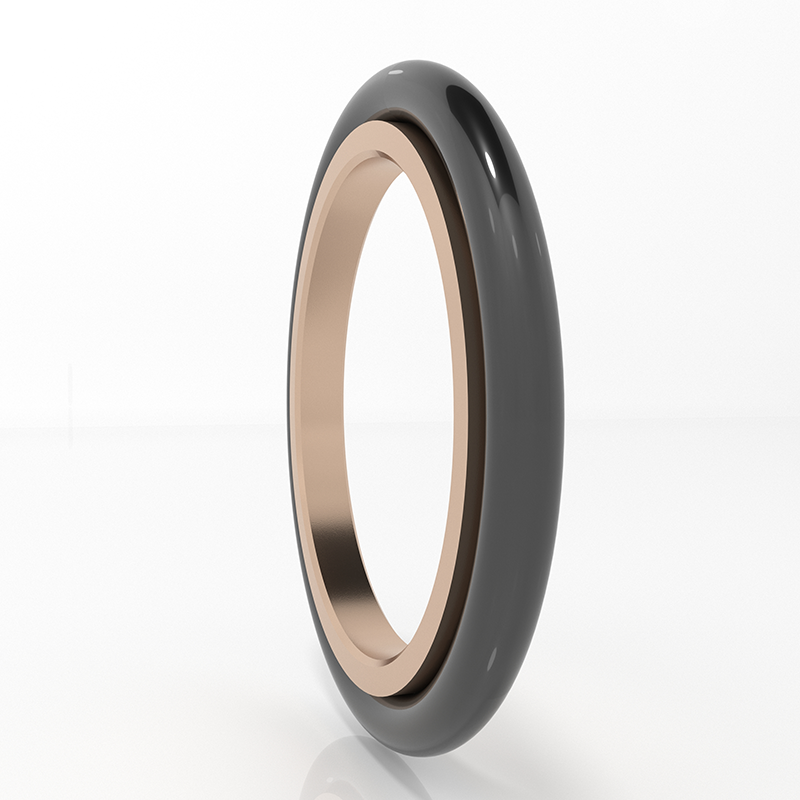

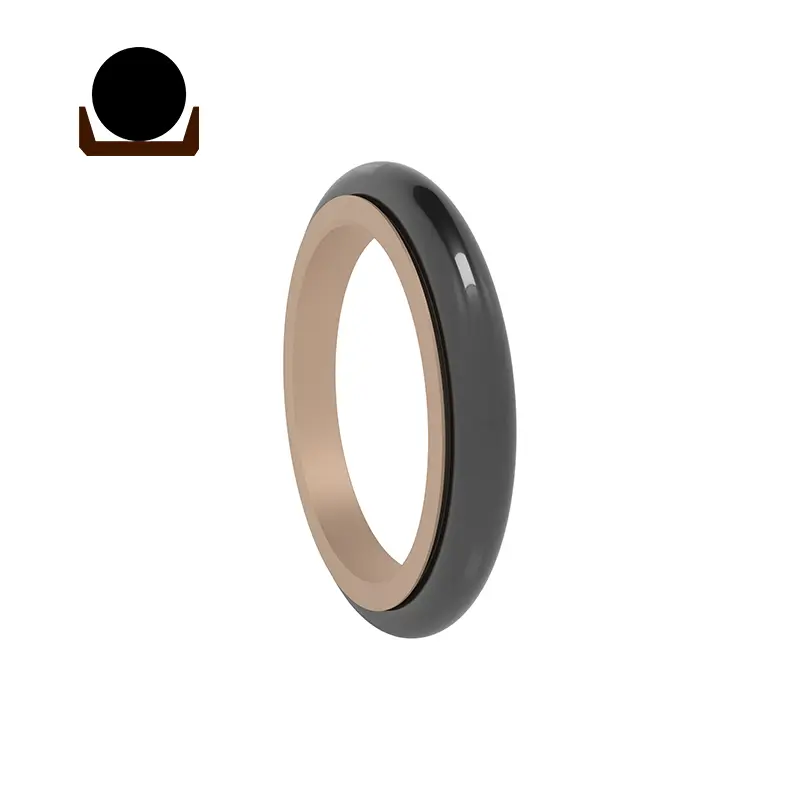

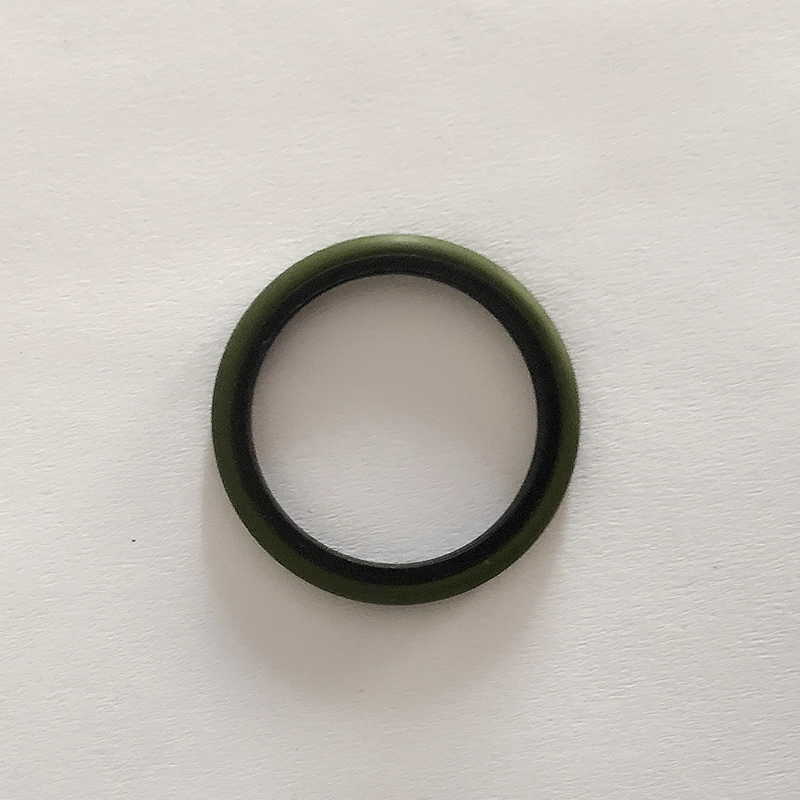

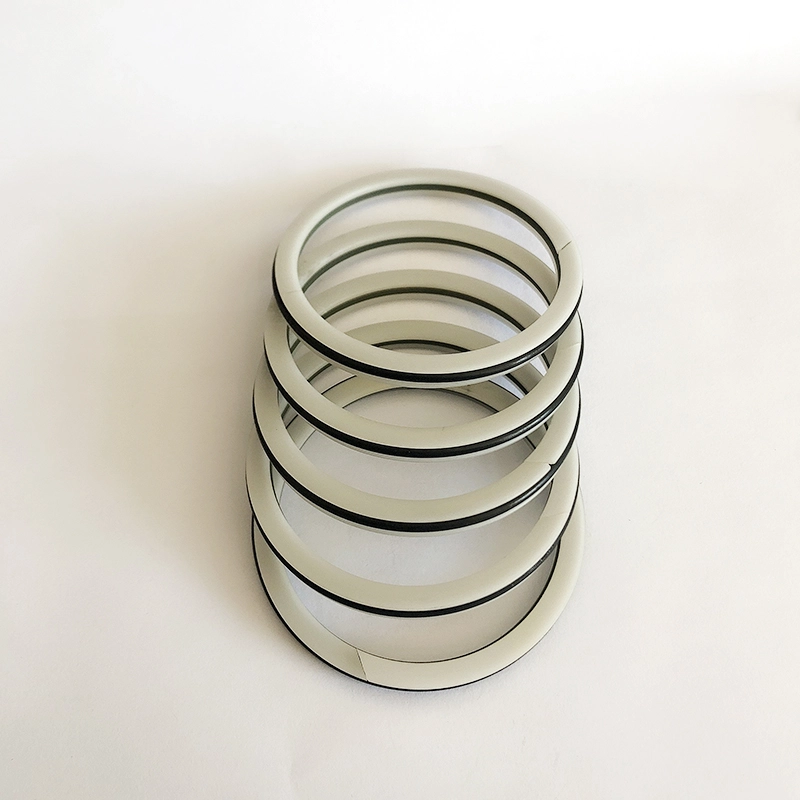

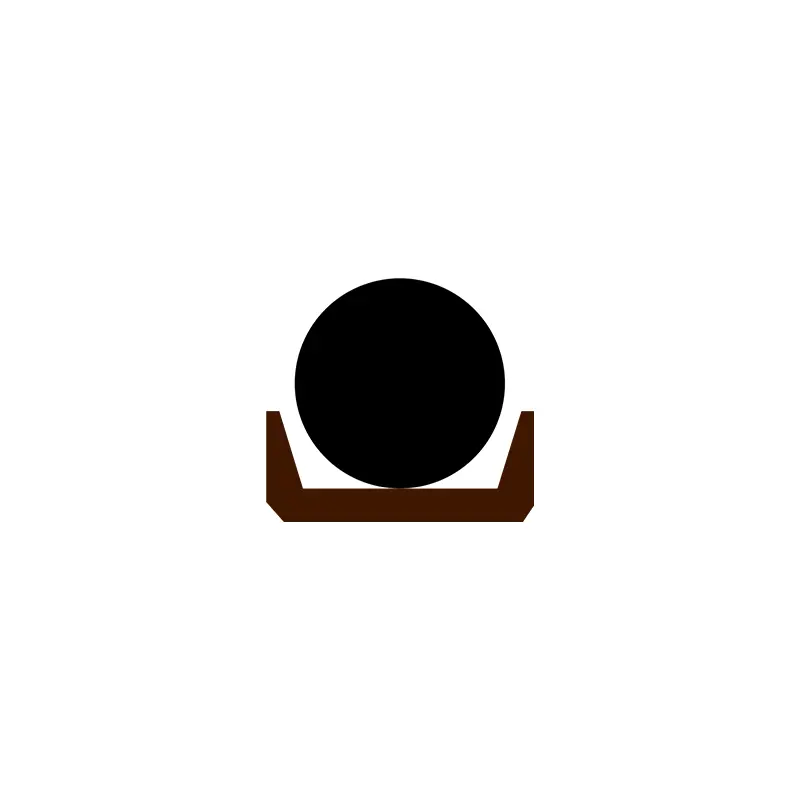

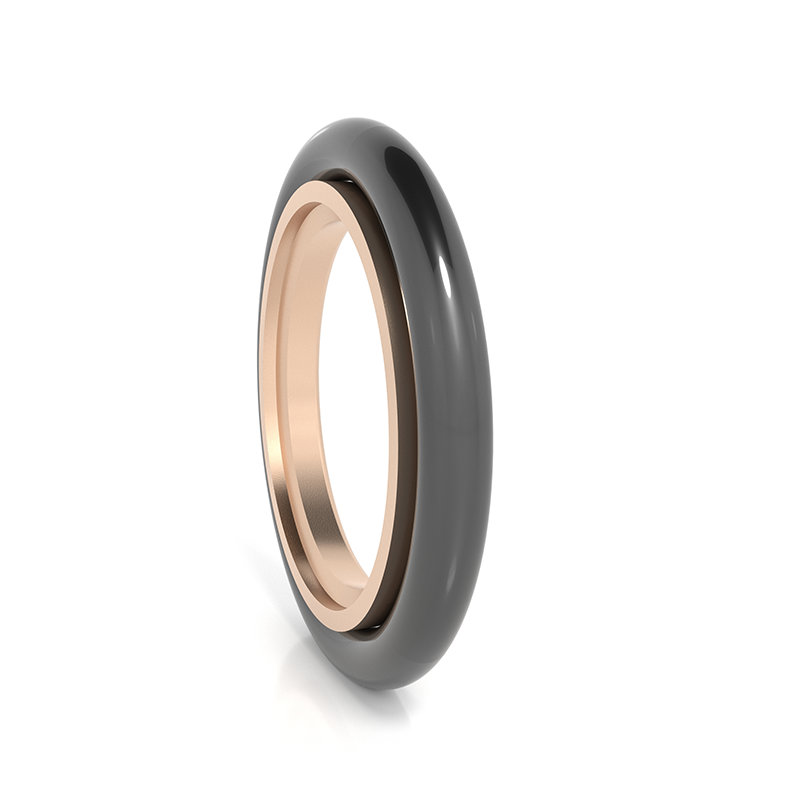

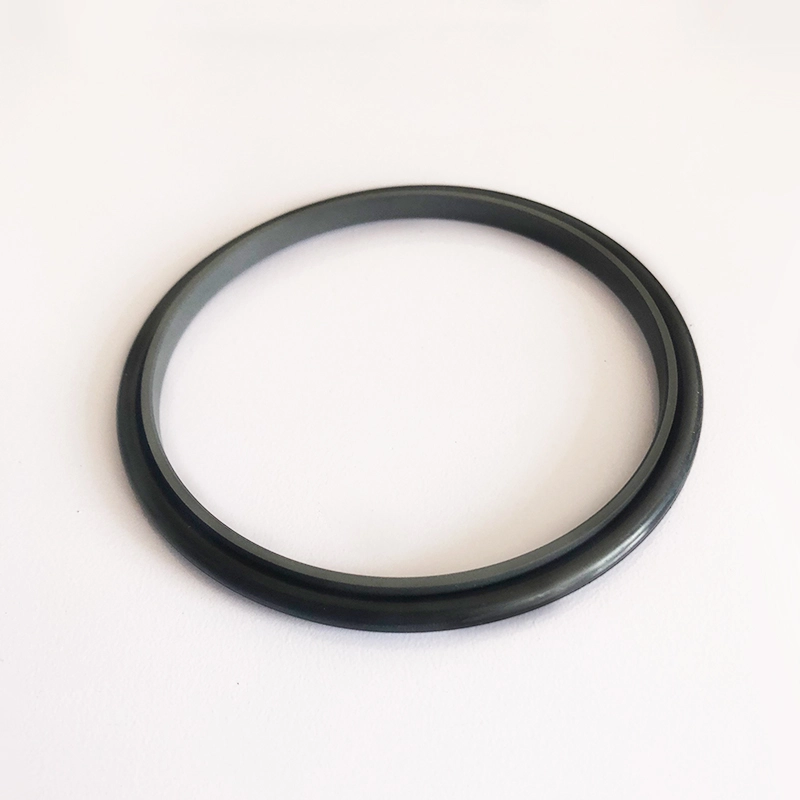

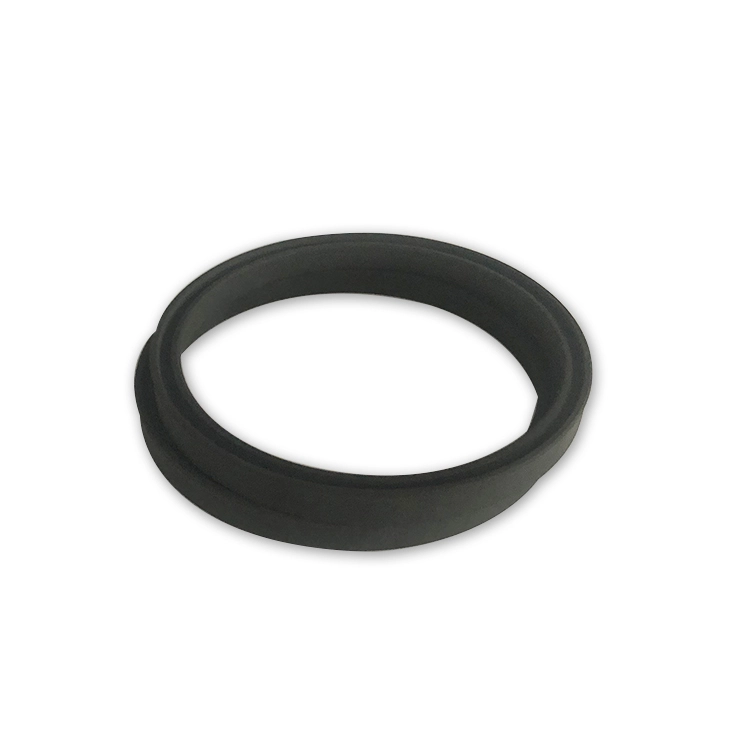

Ang SPNC/RC13 ay binubuo ng isang singsing na hugis ng cap ng PTFE at isang singsing na goma na hugis, na angkop para sa haydroliko at pneumatic na paggalaw na paggalaw ng bidirectional pressure sealing. Ang singsing na hugis ng O-hugis ay nagbibigay ng lakas ng radial at binabayaran ang pagsusuot ng singsing ng sealing. Ang singsing ng sealing ay nagpatibay ng isang manipis na disenyo ng labi, na may mahusay na kakayahan sa pag-follow-up, kaya ang pagganap ng sealing ay mabuti at maaaring mai-install sa GB12350 singsing na singsing. Ang split (bukas) na mga grooves ay dapat gamitin para sa mga diametro ng rod na mas mababa sa 30mm. Mga Tampok:
1. Maaari itong magamit para sa parehong haydroliko at pneumatic, at maaaring magamit para sa pagbubuklod ng presyon ng bidirectional;
2. Mababang alitan, maliit na pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, at walang gumagapang;
3. Mahabang buhay, maaaring magamit para sa mga seal na walang langis na lubrication;
4. Maliit na estrukturang espasyo, madaling pag -install at pagpapanatili;

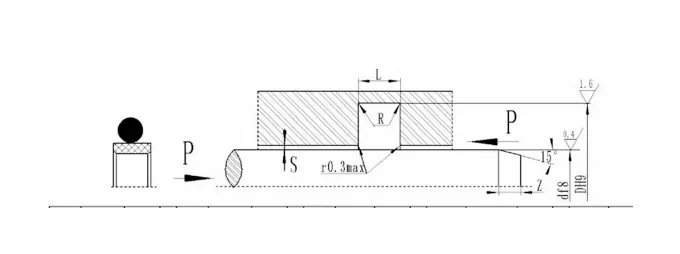

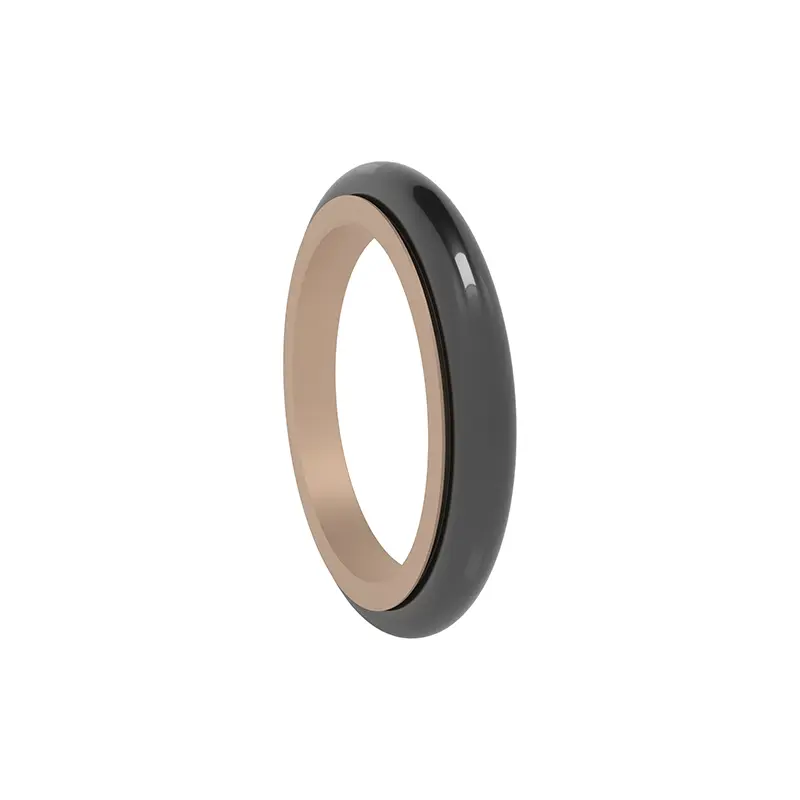

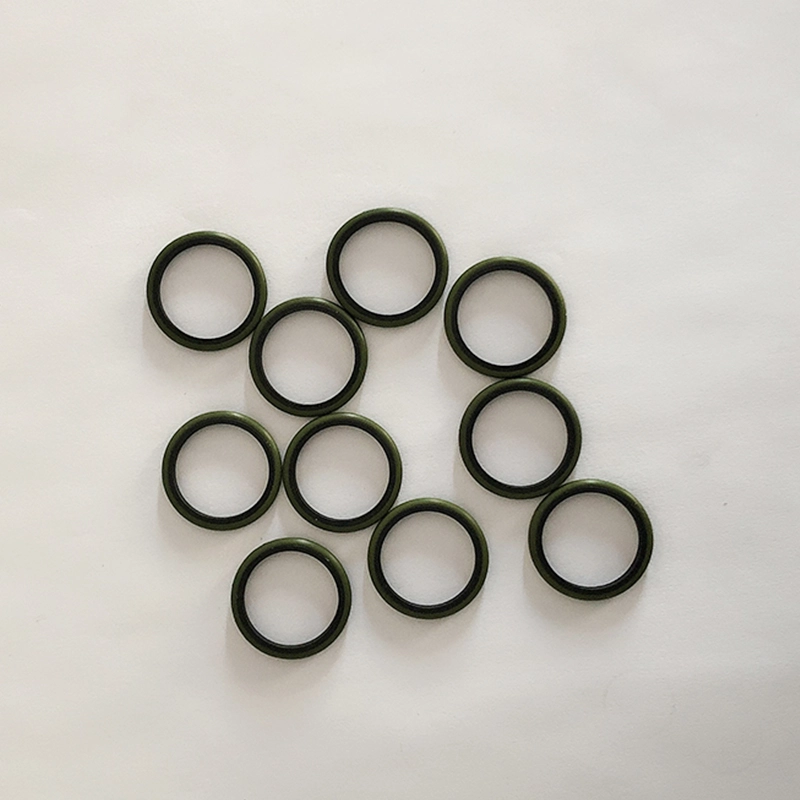

Ang RC14 ay binubuo ng isang PTFE tatsulok na singsing na sealing at isang singsing na goma na may goma, na angkop para sa haydroliko at pneumatic na paggalaw na paggalaw ng isang way na presyon ng presyon. Ang O-ring ay nagbibigay ng lakas ng radial at magbayad para sa pagsusuot ng singsing ng sealing. Dahil ang singsing ng sealing ay nagpatibay ng isang manipis na disenyo ng labi, ang follow-up na kakayahan sa kabayaran ay mas mahusay, kaya ang pagganap ng sealing ay mabuti. Ang split (bukas) na uka ay dapat gamitin para sa mga diametro ng rod na mas mababa sa 30mm. Mga Tampok:
1. Maaari itong magamit para sa parehong haydroliko at pneumatic;
2 mababang alitan, maliit na pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;
3. Mahabang buhay, maaaring magamit para sa mga seal na walang langis na lubrication;
4. Maliit na estrukturang espasyo, madaling pag -install at pagpapanatili;

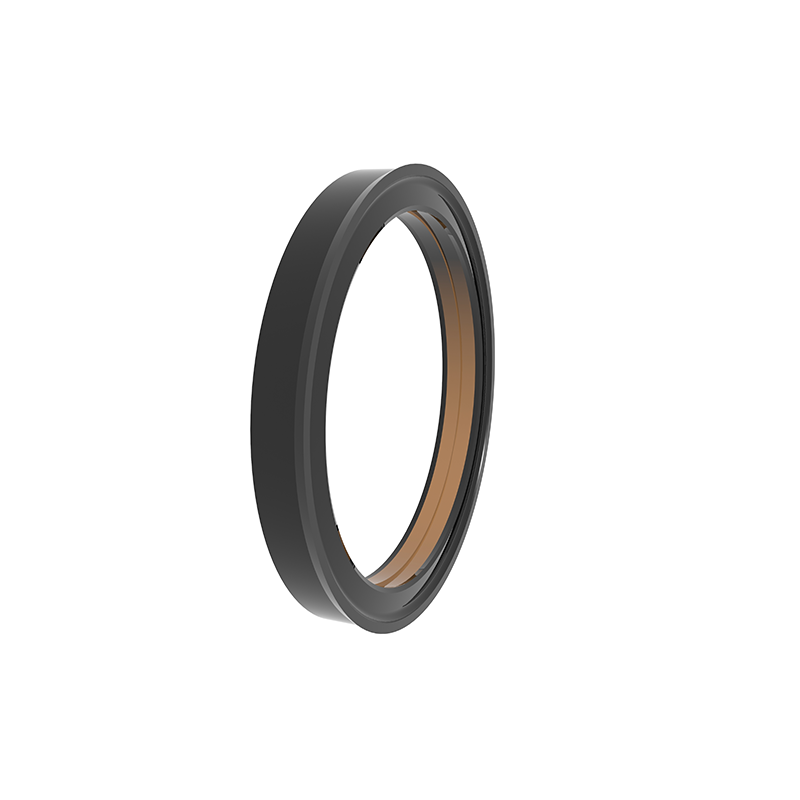

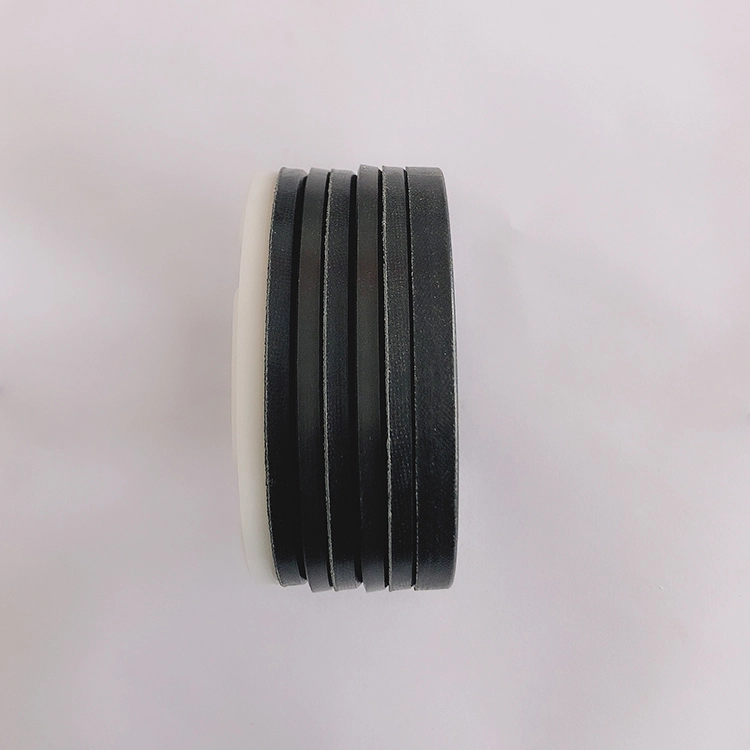

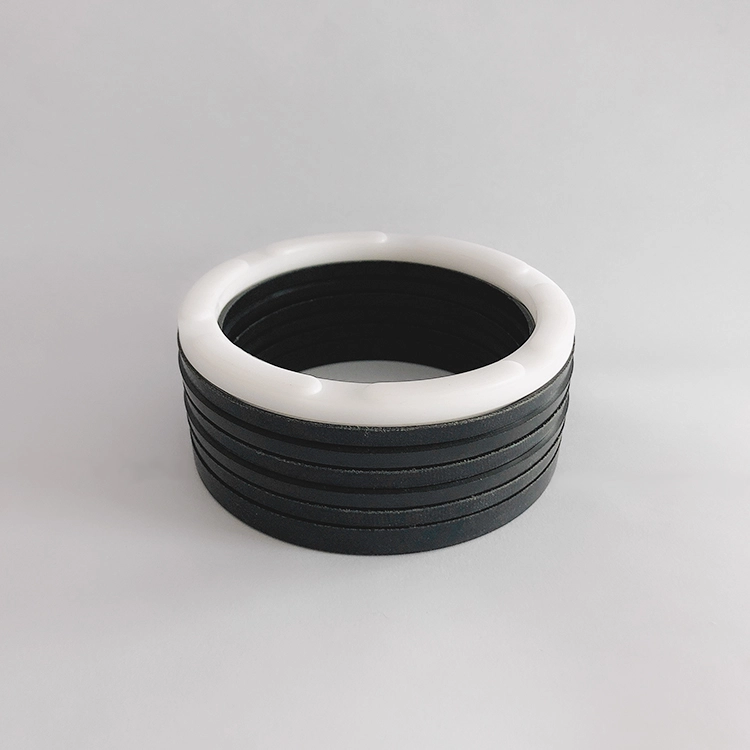

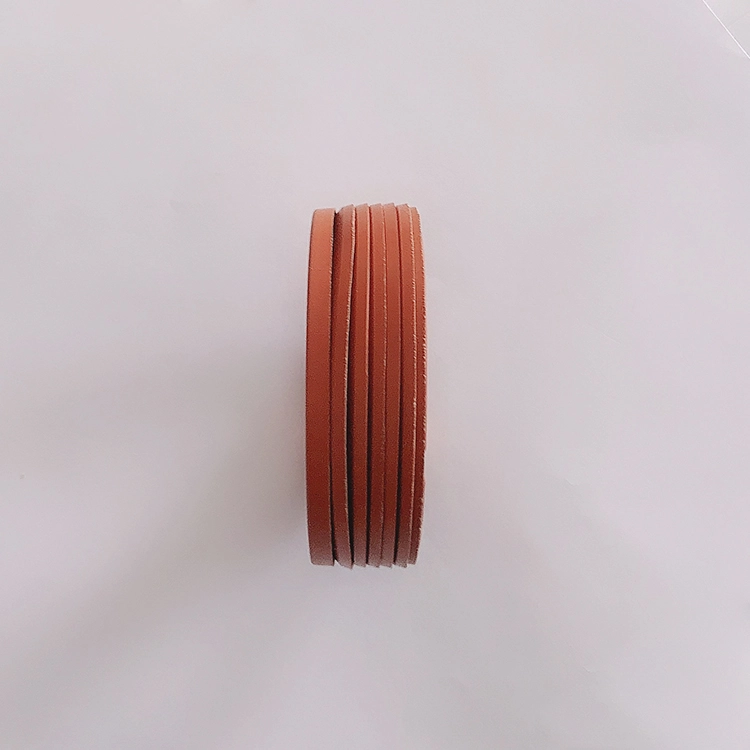

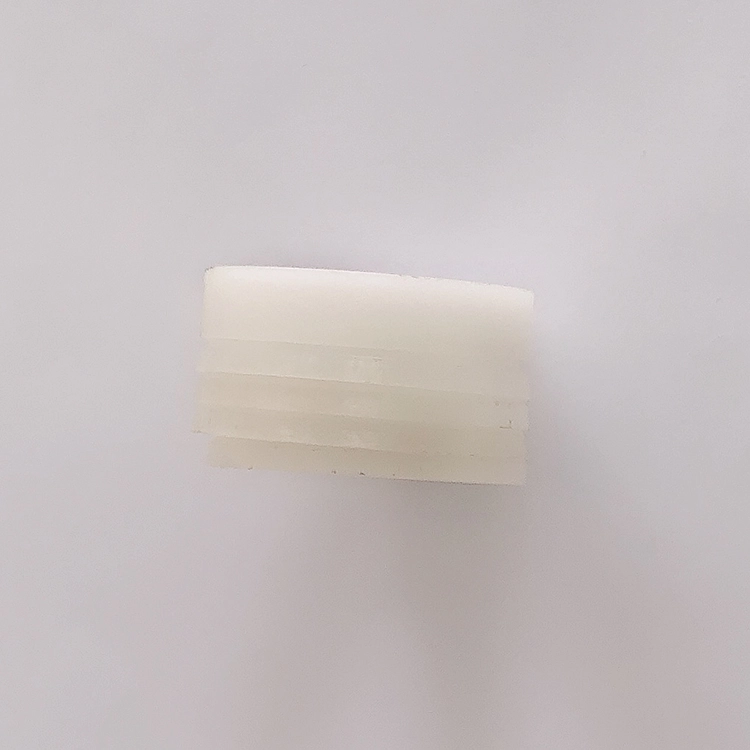

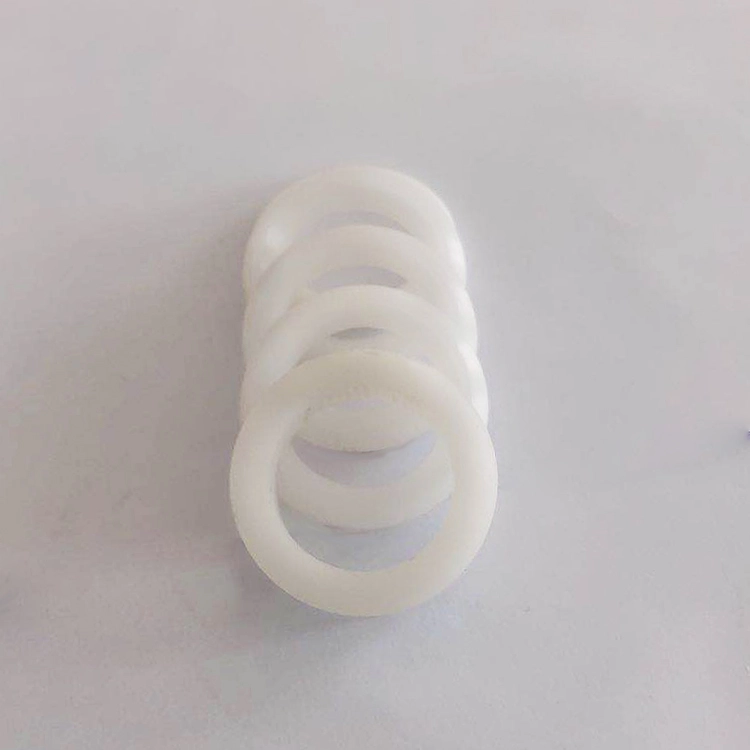

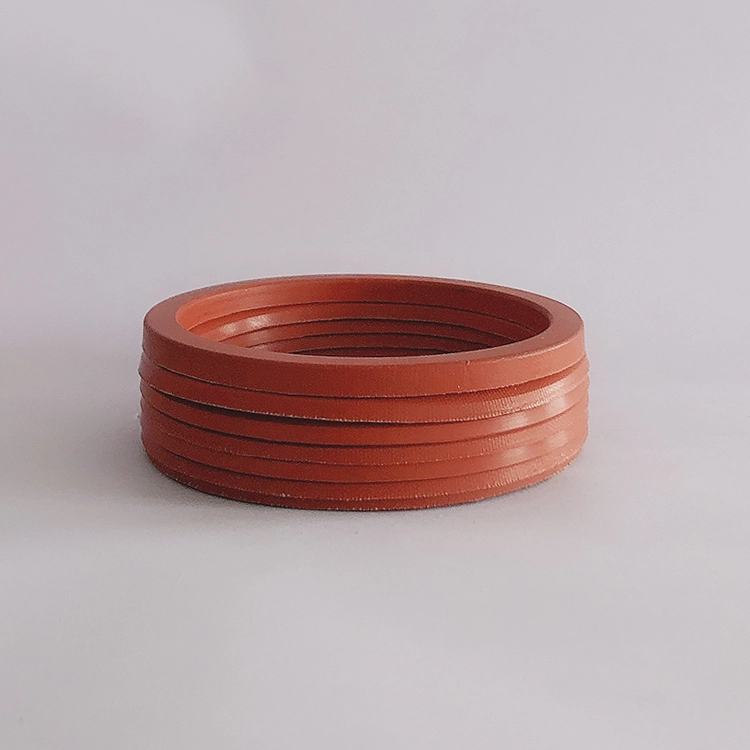

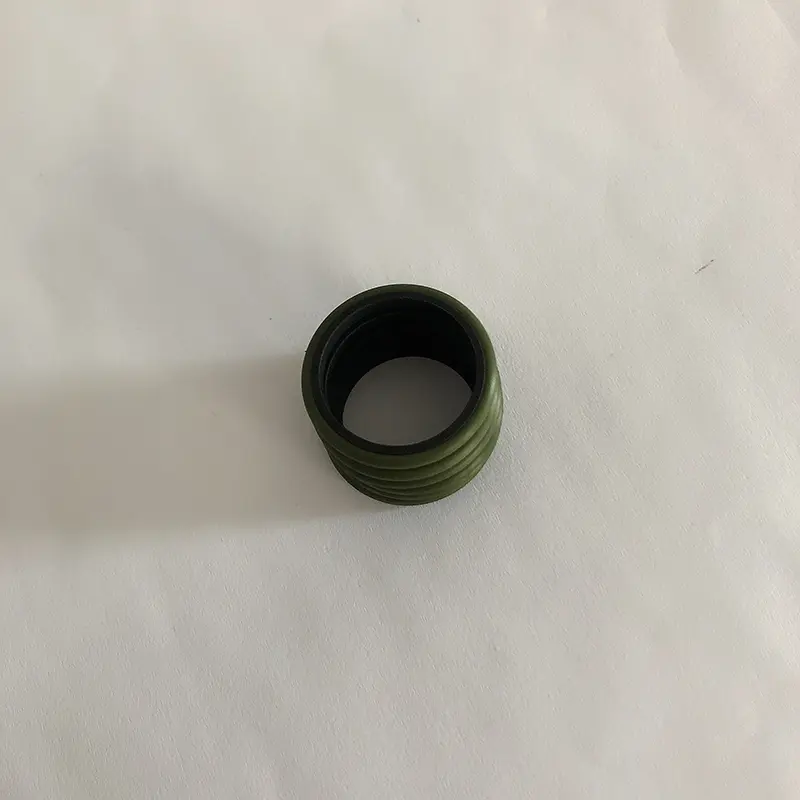

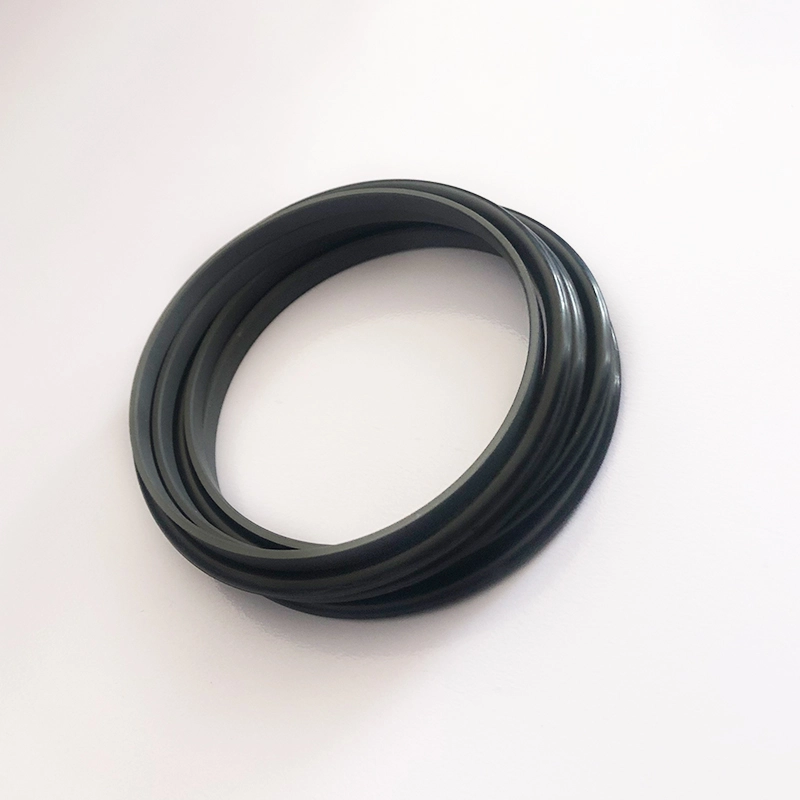

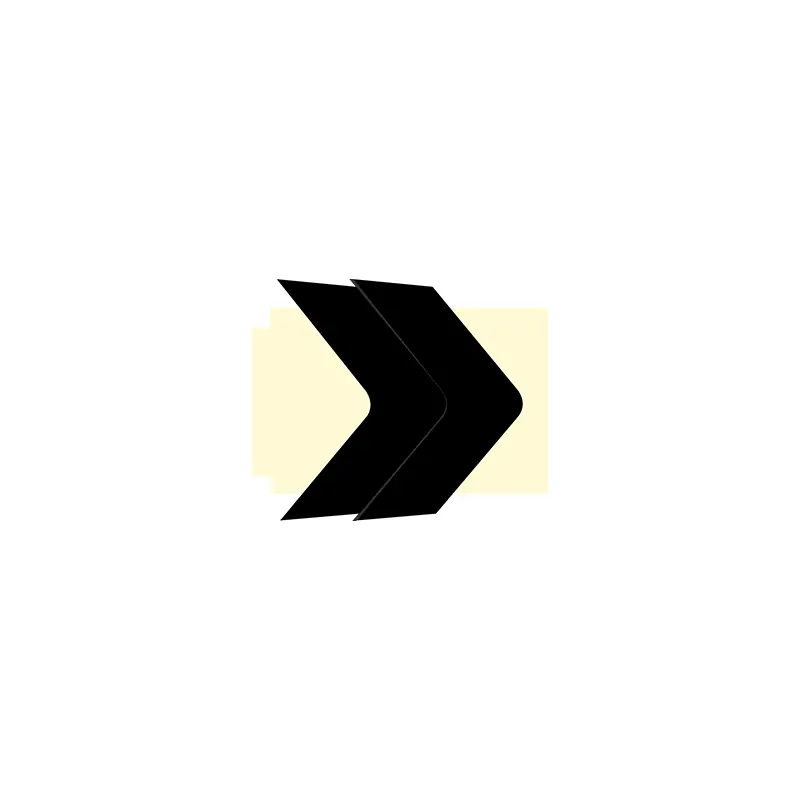

Ang RC15 ay binubuo ng isang set (higit sa 3) ng V-shaped sealing singsing, isang singsing ng presyon at isang singsing ng suporta, at angkop para sa haydroliko na paggalaw na paggalaw ng one-way na presyon ng presyon. Ang grasa na katugma sa sealing material ay dapat mailapat sa panahon ng pag -install. Hindi ito mai -install sa isang integral (sarado) na uka. Mga Tampok:
1. Ang iba't ibang mga materyales ay magagamit, na maaaring maayos na maayos upang umangkop sa iba't ibang mga layunin;
2 maaari itong magamit sa ilalim ng malupit na mga kondisyon sa pagtatrabaho at angkop para sa halos lahat ng mga media at malupit na mga kondisyon;
3. Ito ay may mahabang buhay ng serbisyo at maaaring magamit para sa mga langis na walang langis na lubricated (makatuwirang pagpili ng materyal);
4. Ang pagbubuklod at alitan ay maaaring maiakma sa pamamagitan ng pag-aayos ng gasket, at ang laki ng ehe ay maaaring maiakma sa pamamagitan ng pagdaragdag o pag-alis ng singsing na may hugis na V;
5. Maaari itong gumana nang epektibo kahit na ang kalidad ng sealing ibabaw ay mahirap.

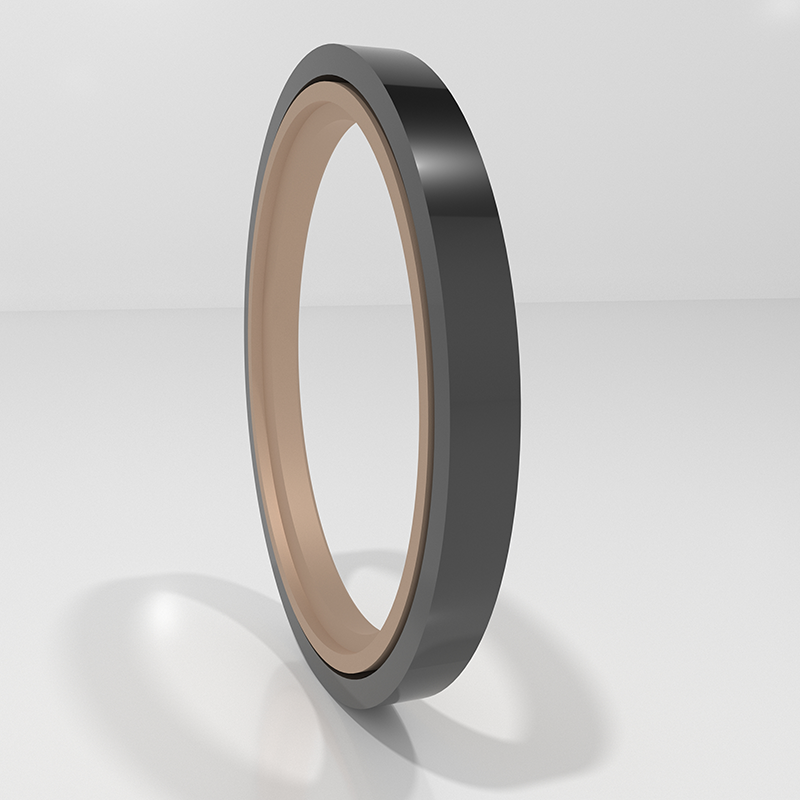

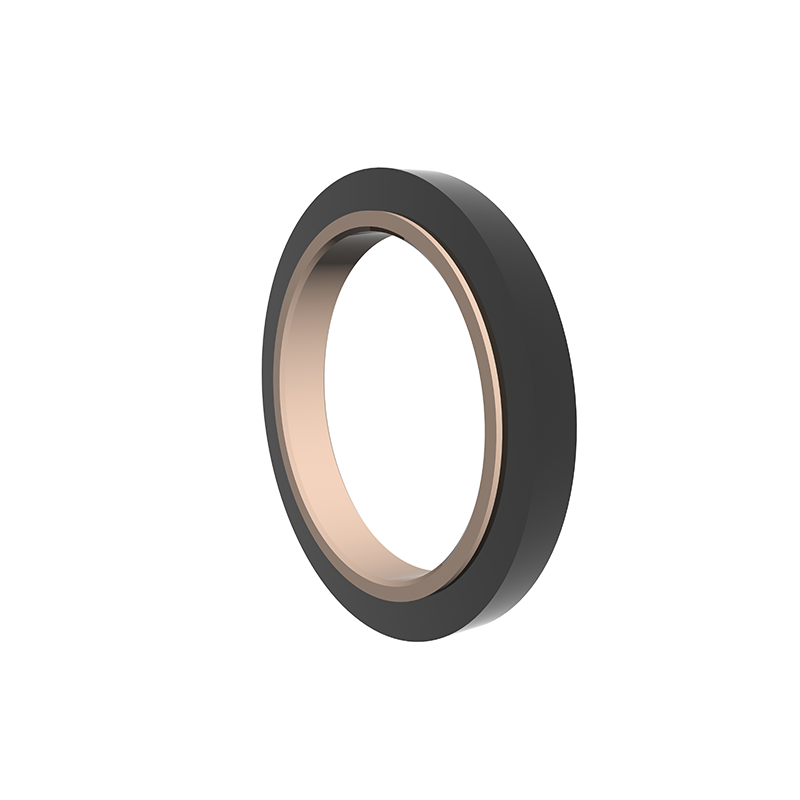

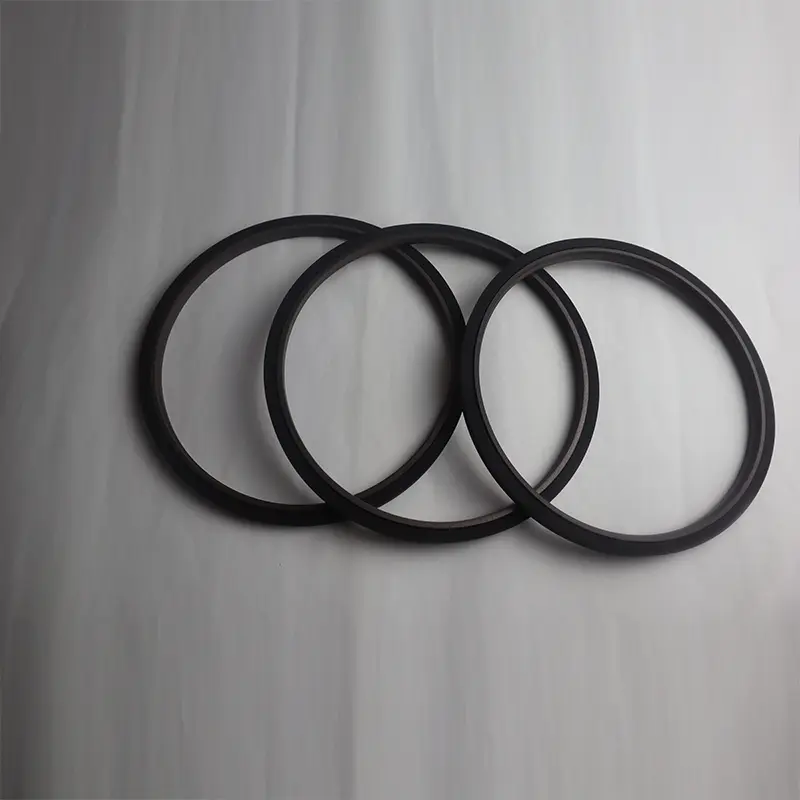

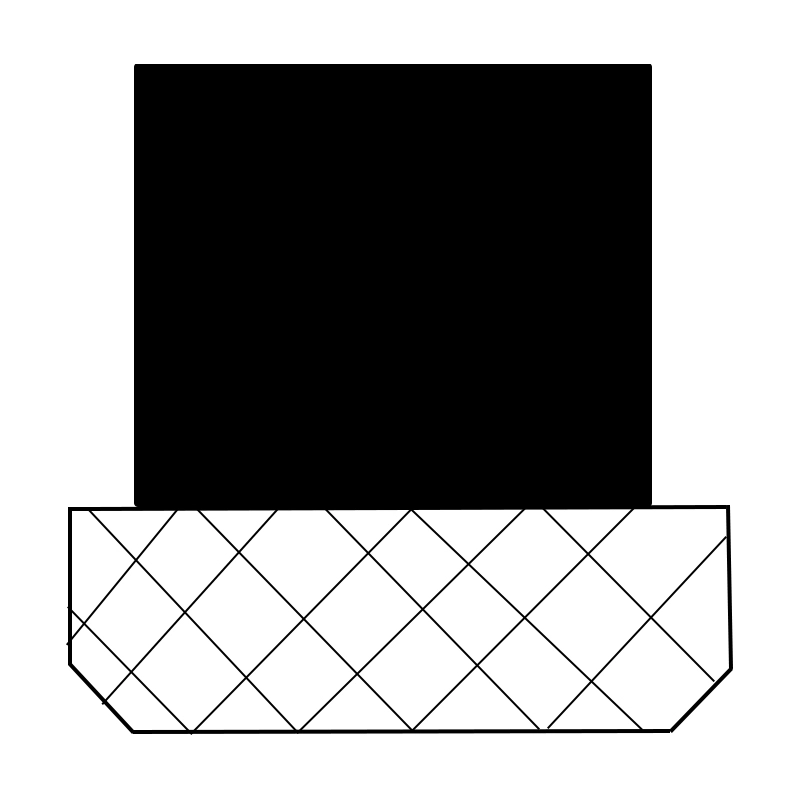

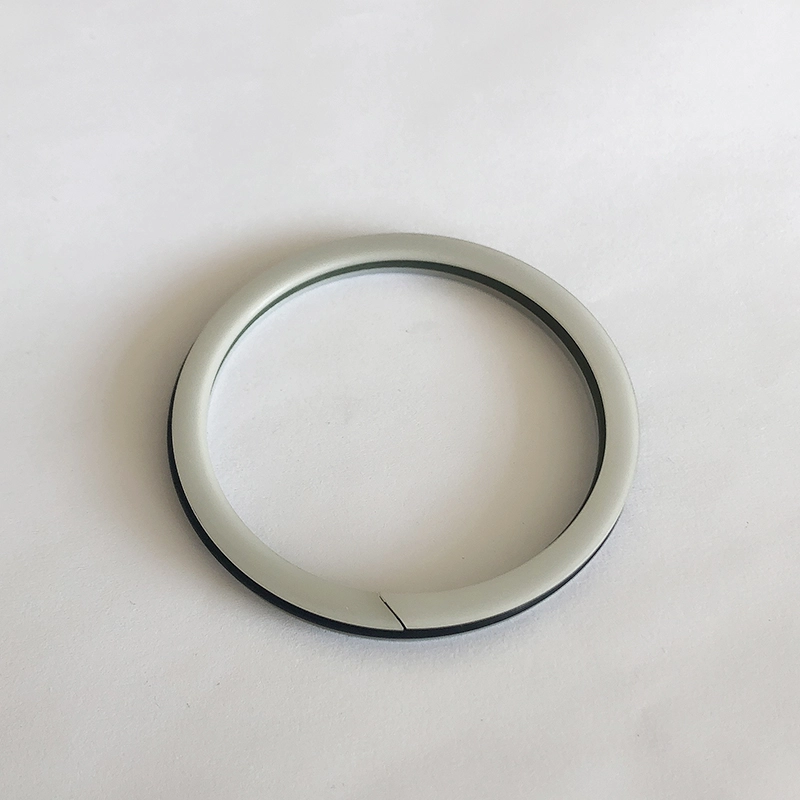

Ang SPN ay binubuo ng isang napuno na PTFE na hugis -parihaba na singsing ng sealing at isang hugis -parihaba na singsing na goma, na angkop para sa haydroliko at pneumatic na paggalaw na paggalaw ng bidirectional pressure sealing. Ang hugis -parihaba na singsing ay nagbibigay ng puwersa ng radial at bayad para sa pagsusuot ng singsing ng sealing. Ang split (bukas) na mga grooves ay dapat gamitin para sa mga diametro ng rod na mas mababa sa 30mm.
Mga Tampok:
1. Mababang alitan, maliit na pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;
2. Hydraulic at pneumatic dual-use seal, maaaring magamit para sa bidirectional pressure sealing;
3. Mataas na buhay, maaaring magamit para sa mga seal na walang langis na langis;
4. Maliit na estrukturang espasyo, madaling pag -install at pagpapanatili;

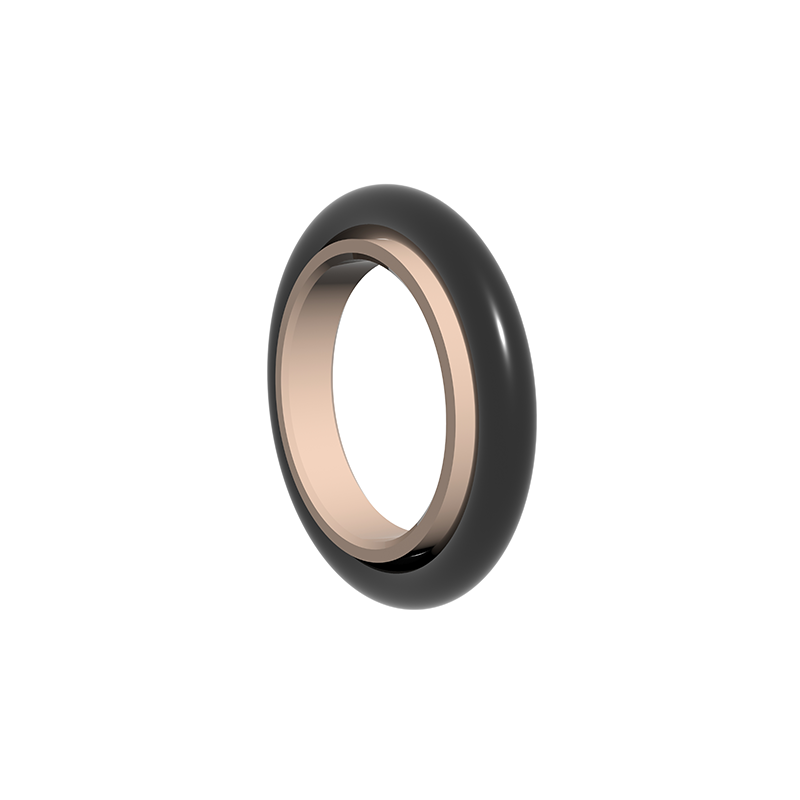

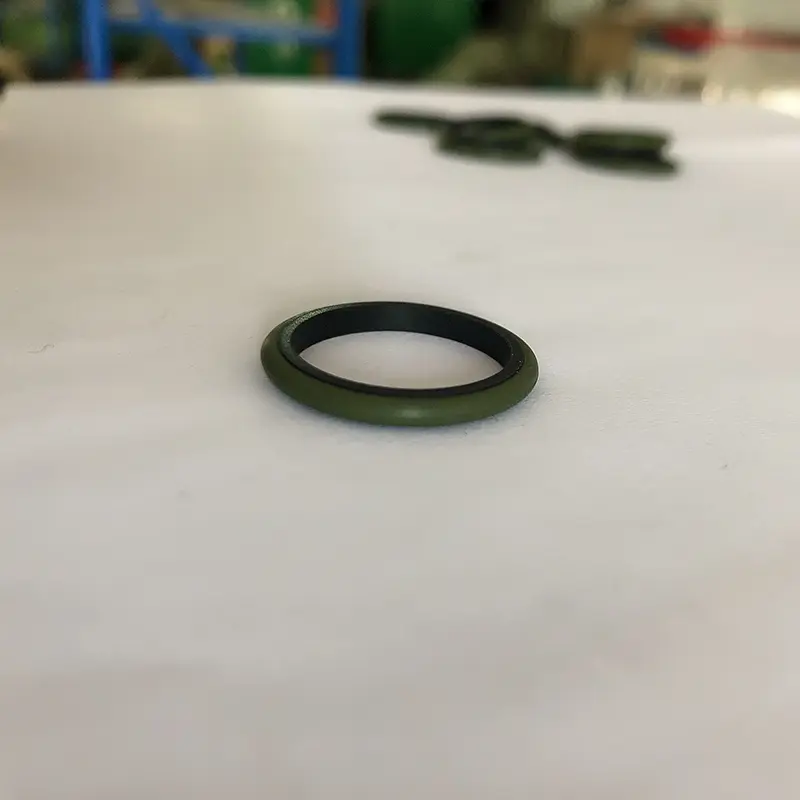

Ang RC17 ay angkop para sa haydroliko at pneumatic na gantimpala na bidirectional pressure sealing. Ang O-ring ay nagbibigay ng lakas ng radial at magbayad para sa pagsusuot ng singsing ng sealing. Ang split (bukas) na mga grooves ay dapat gamitin para sa mga diametro ng rod na mas mababa sa 30mm. Mga Tampok:
1. Mababang alitan, maliit na pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;
2. Hydraulic at pneumatic dual-use seal, maaaring magamit para sa bidirectional pressure sealing;
3. Mahabang buhay, maaaring magamit para sa mga seal na walang langis na lubrication;
4. Maliit na estrukturang espasyo, madaling pag -install at pagpapanatili:

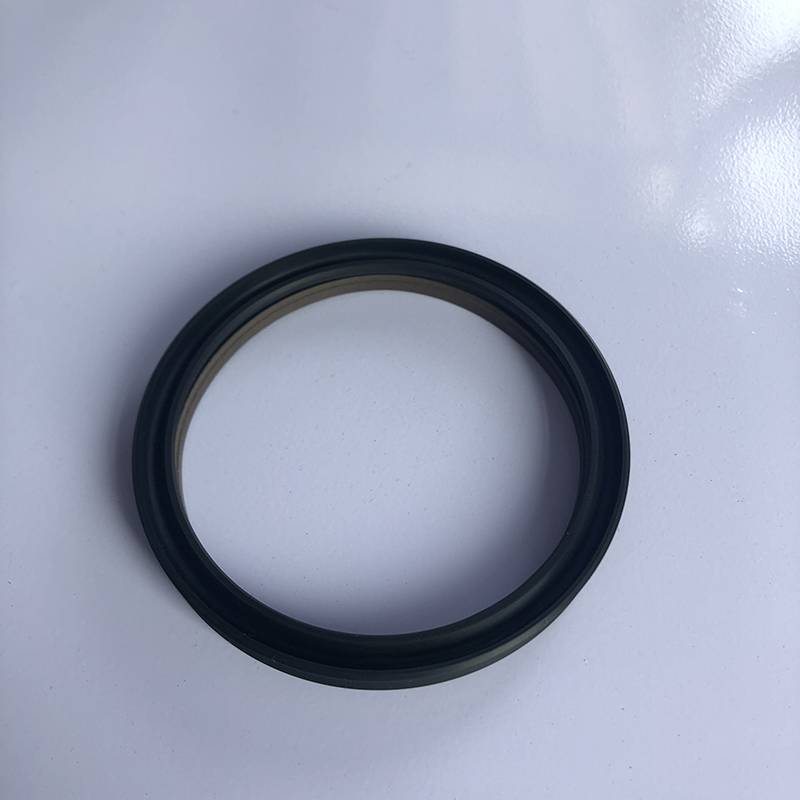

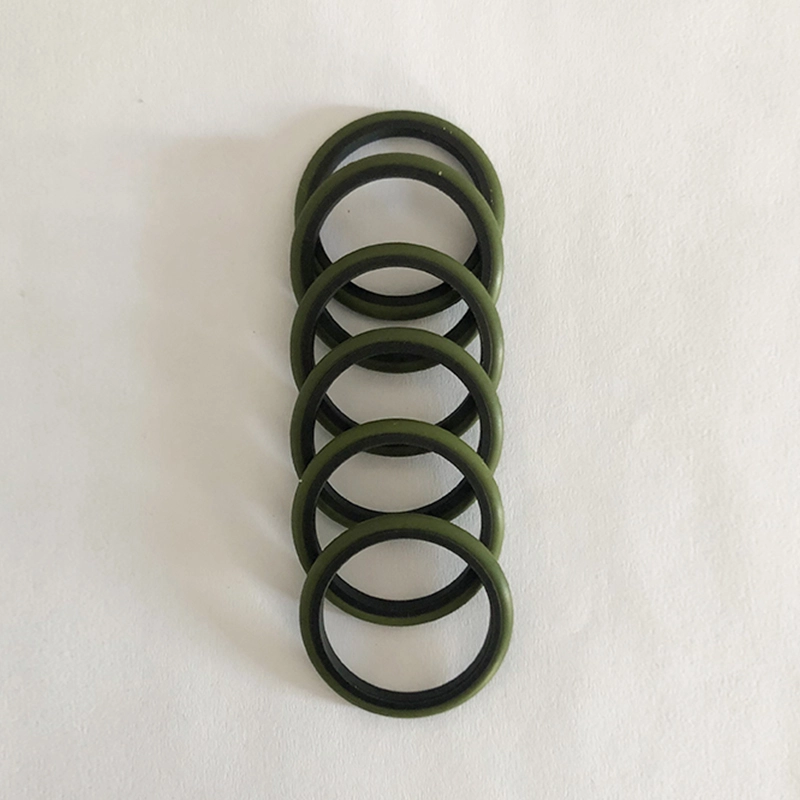

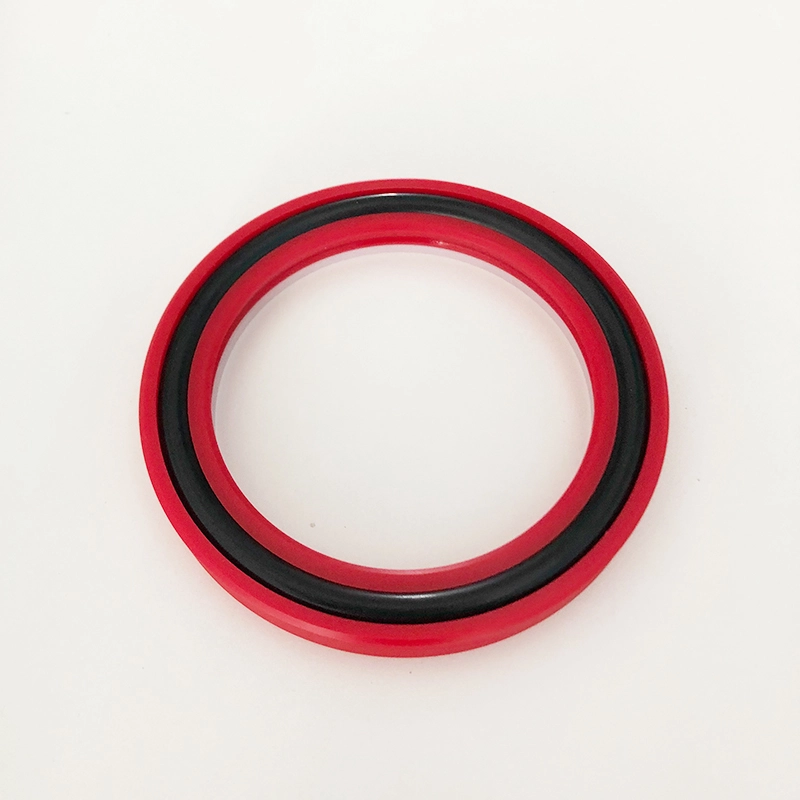

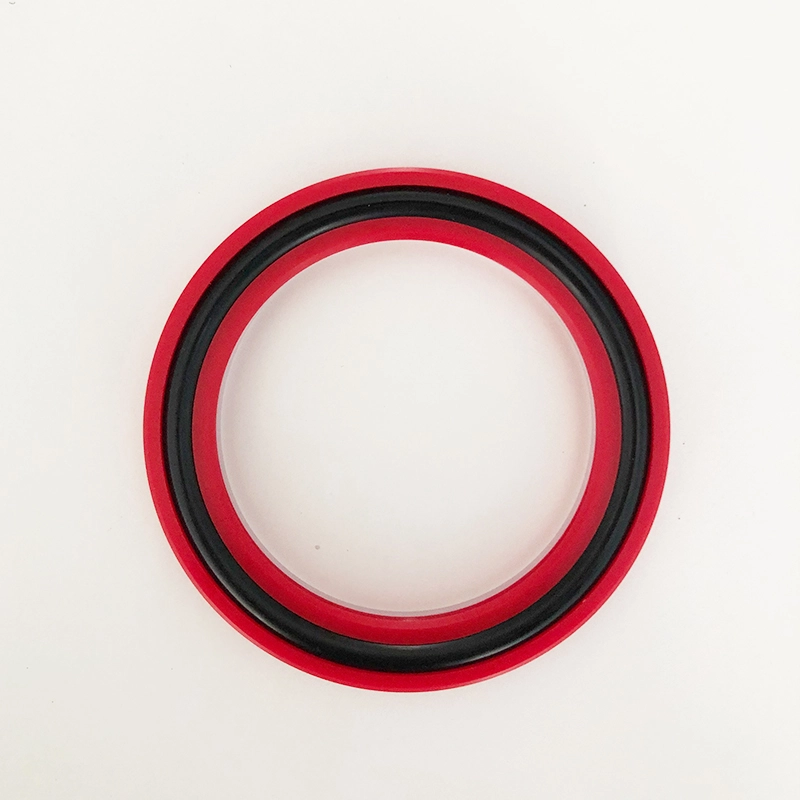

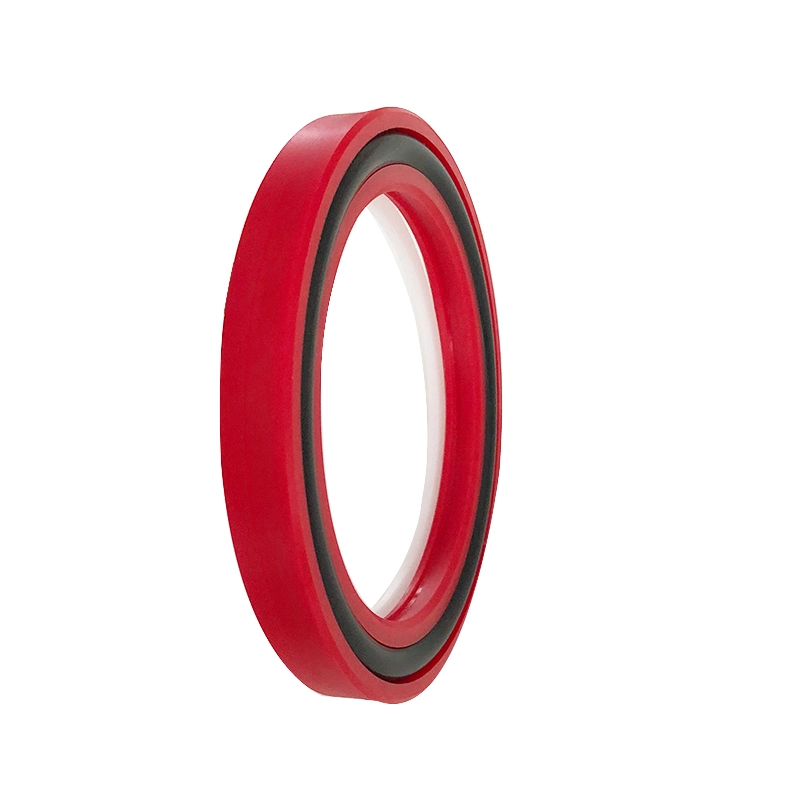

Gtdi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, etc. Tdmi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, no creeping, atbp. Ang GGDI ay binubuo ng isang singsing na puno ng PTFE, dalawang hugis na plastik na singsing na plastik at isang nababanat na puwersa o-singsing, at may mga katangian ng mahusay na pagbubuklod, mahabang buhay, mababang alitan, walang gumagapang, atbp.

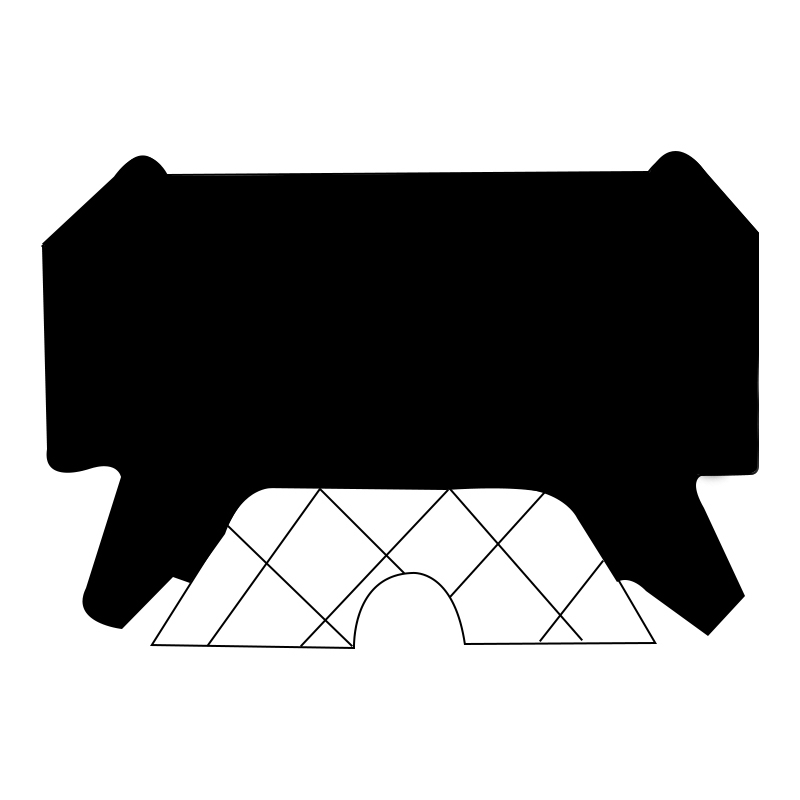

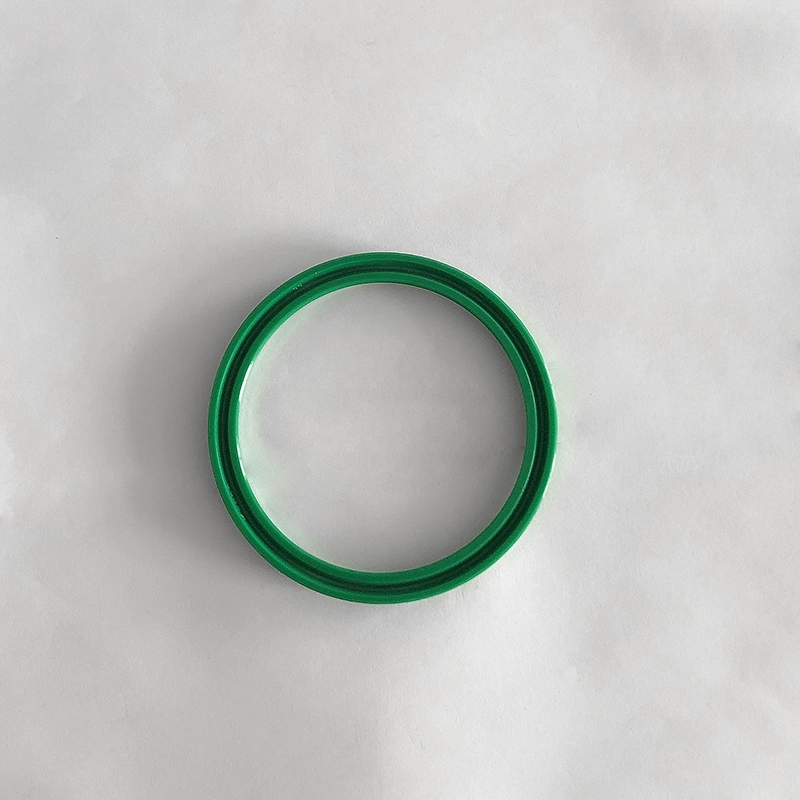

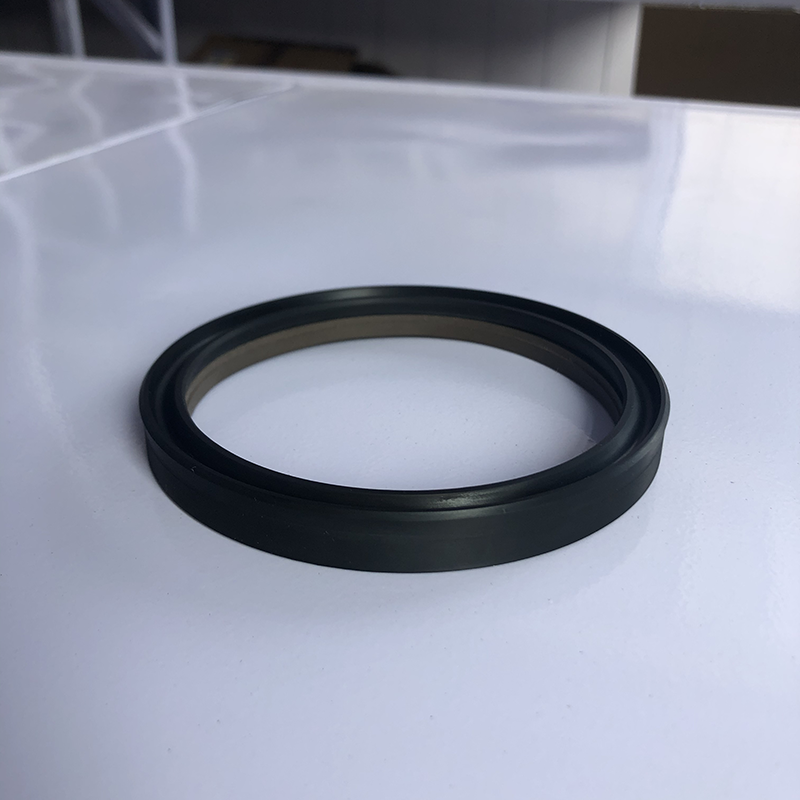

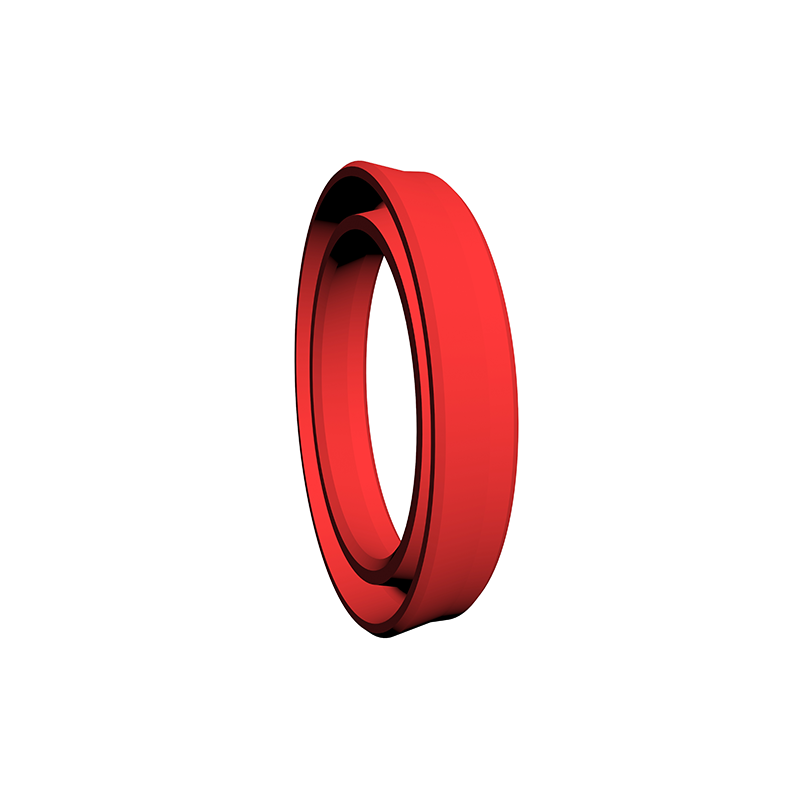

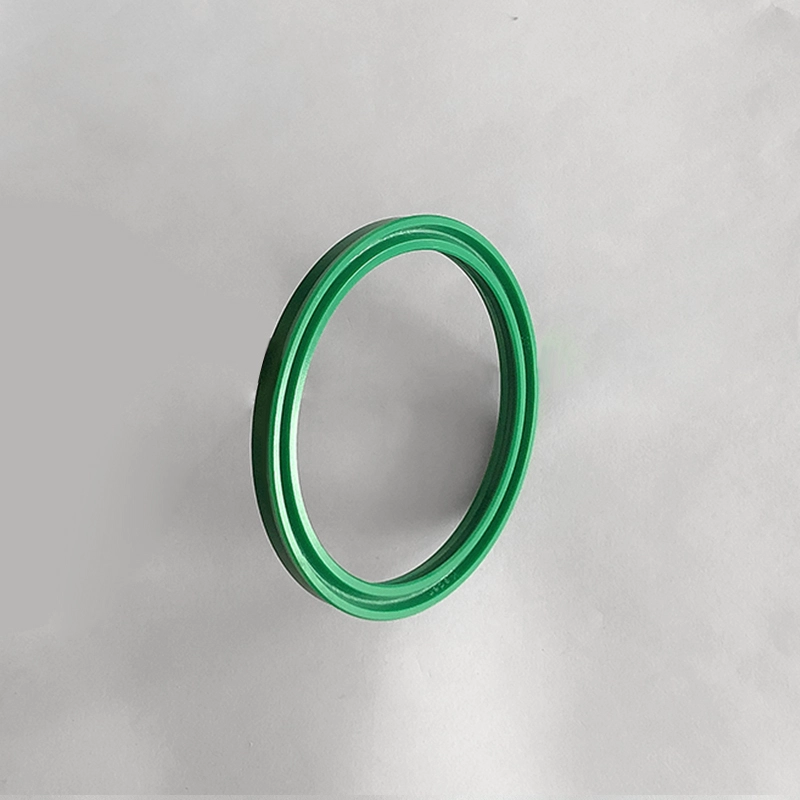

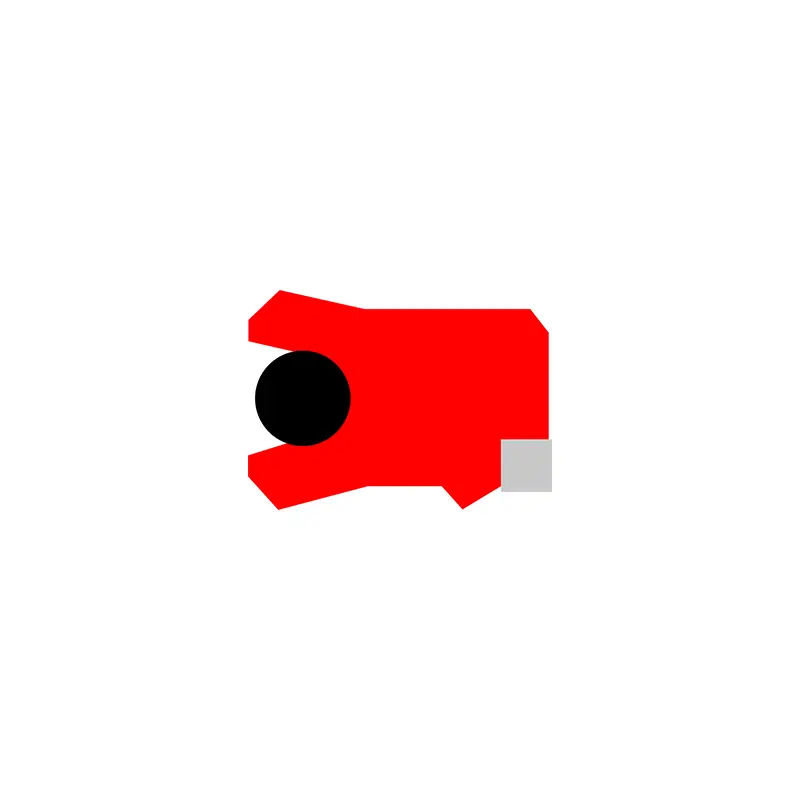

Ang BD Type Sealing Ring ay isang piston rod seal, pangunahing ginagamit para sa mga sealing plunger, piston rod, pag -alis ng mga makina at haydroliko na kagamitan para sa paglalakad na kagamitan. Mga Tampok:
1. Insensitive sa pag -load ng panginginig ng boses at mga peak ng presyon
2. Mahusay na kakayahan sa anti-extrusion
3. Mas mahusay na pag -sealing sa ilalim ng walang pag -load at mababang temperatura
4. Angkop para sa malupit na mga kondisyon sa pagtatrabaho

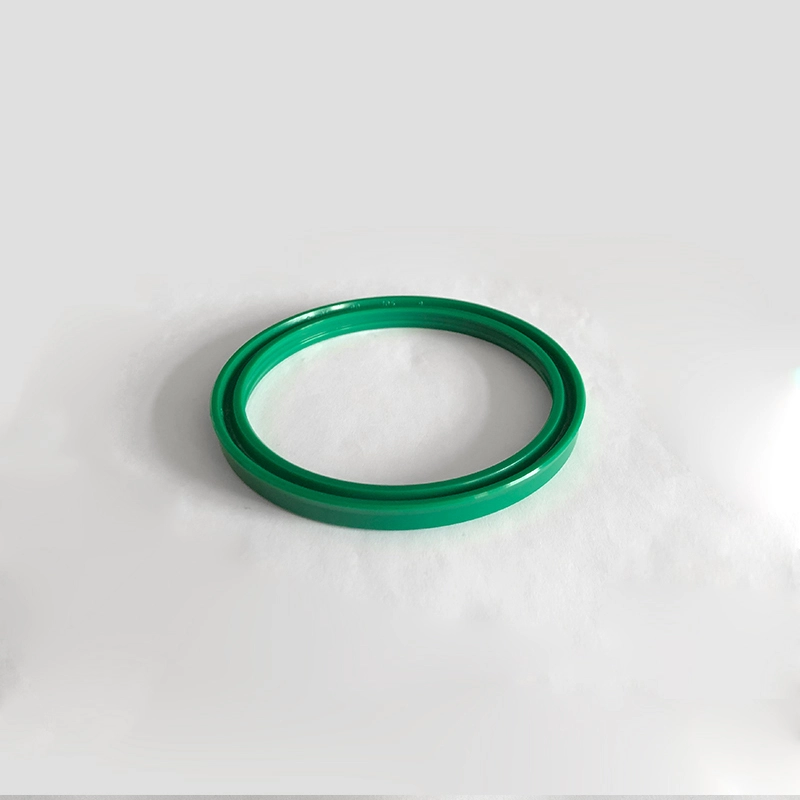

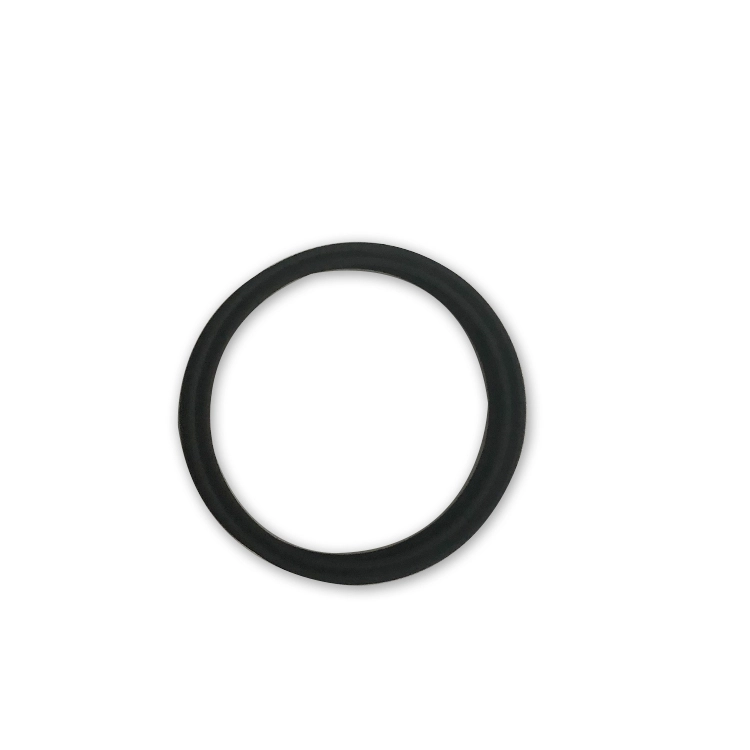

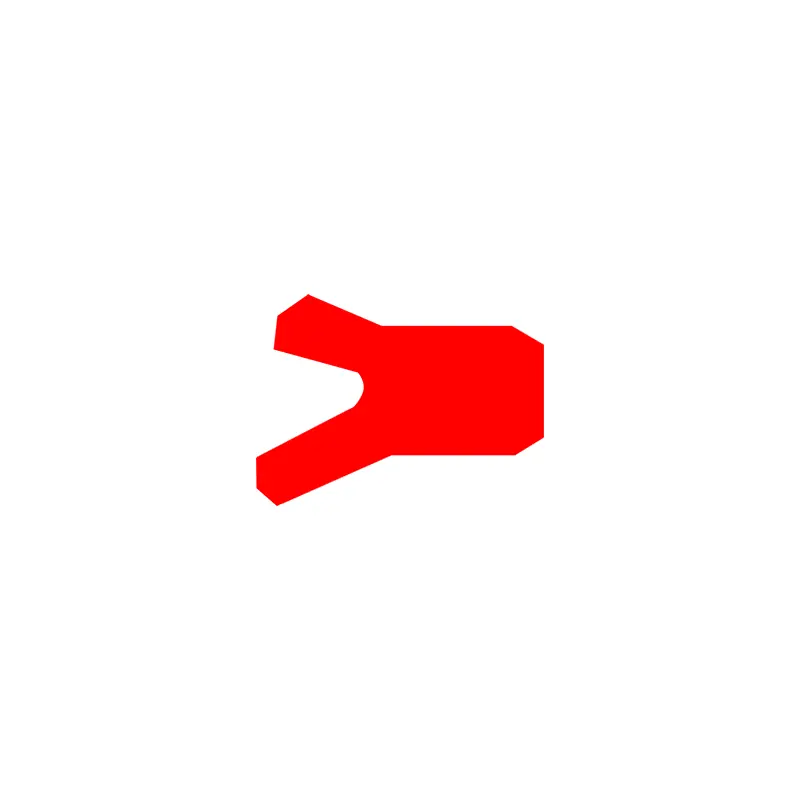

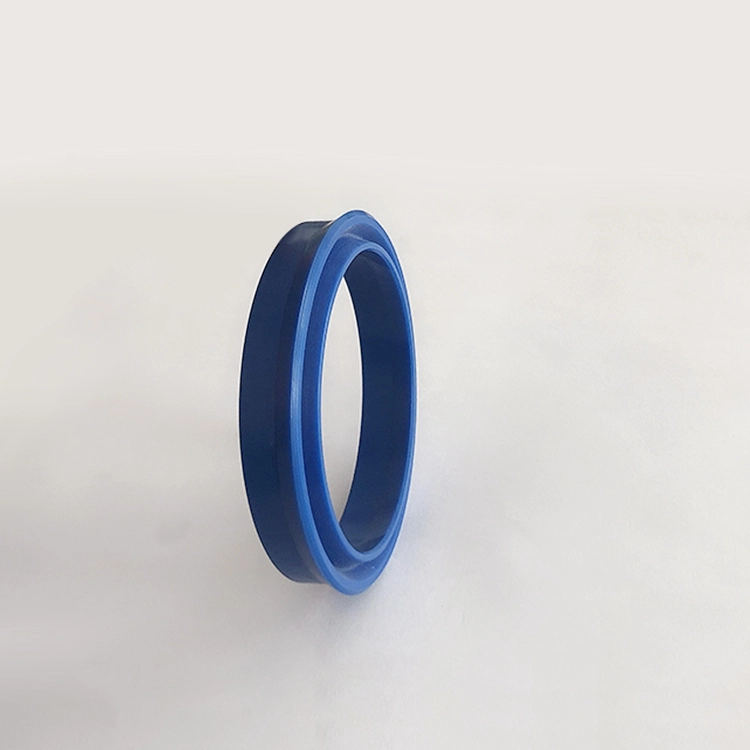

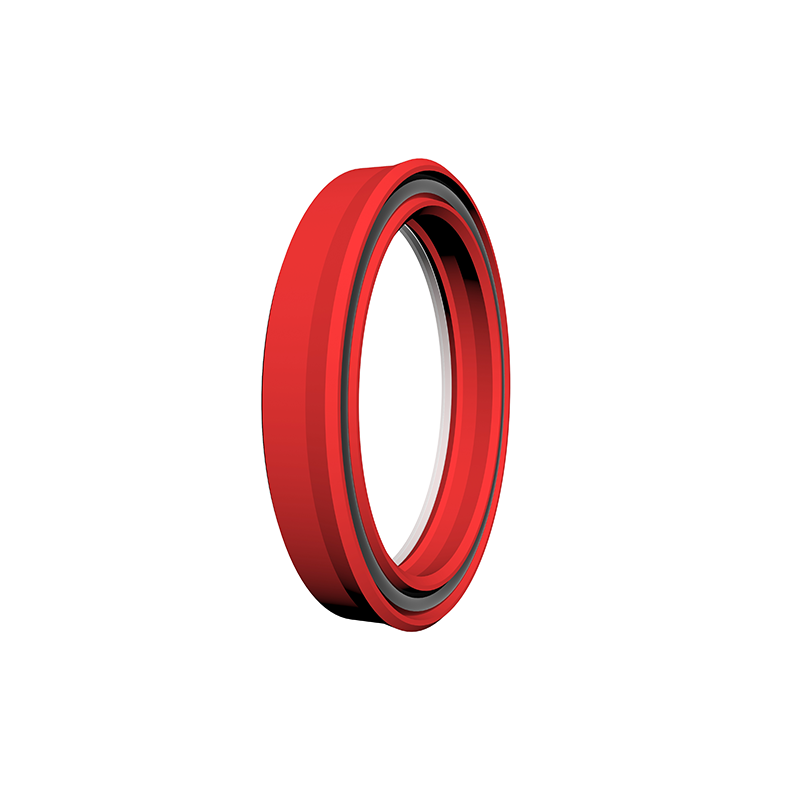

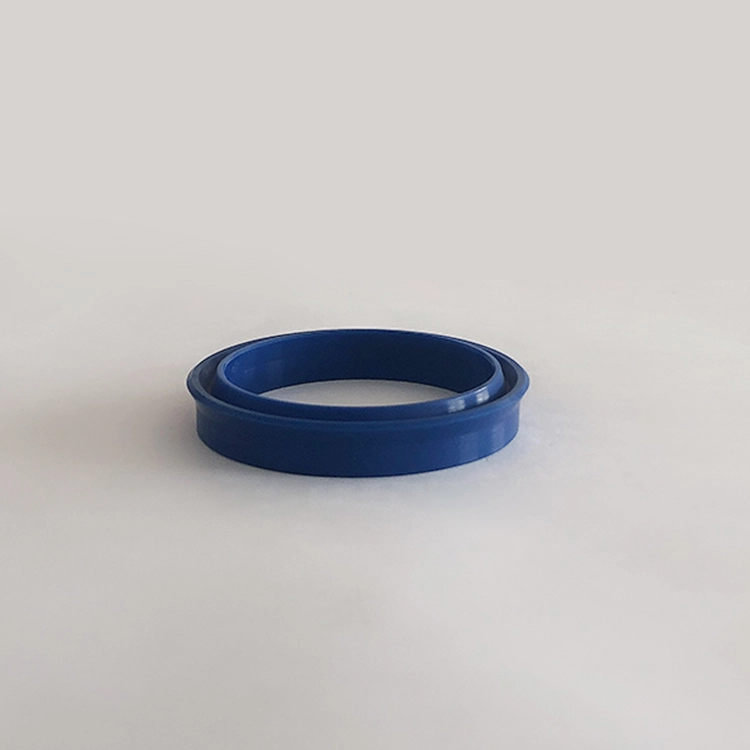

Ang YXD type seal singsing para sa baras ay isang asymmetric seal na espesyal na ginagamit sa piston rod. Ito ay angkop para sa one-way sealing ng hydraulic reciprocating motion at may mahusay na pagganap ng sealing. Kapag ginamit sa ilalim ng 12 ~ 32MPa, ang isang retaining ring ay kinakailangan sa sakong. Ang uka ay umaayon sa pamantayang JB/ZQ4265-97. Ang mga katangian nito:
1. Naaangkop sa mga light load at medium load;
2. Mahusay na pagganap ng sealing para sa parehong high-pressure at low-pressure seal;
3. Ang iba't ibang mga materyales ay magagamit, at ang daluyan ng pagganap ng paglaban ay mas malawak;
4. Simpleng istraktura at madaling pag -install at pagpapanatili.

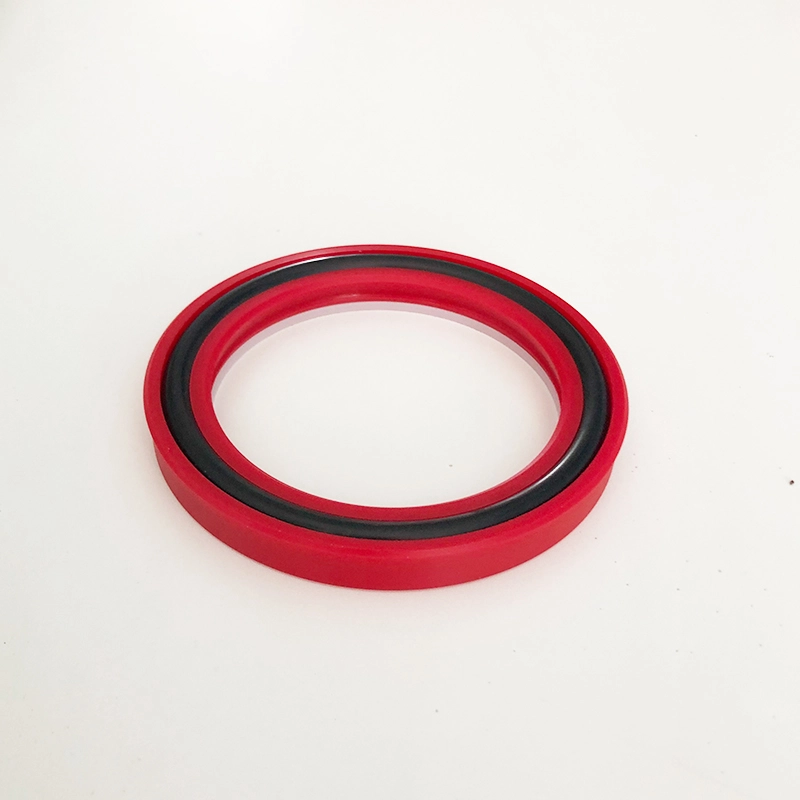

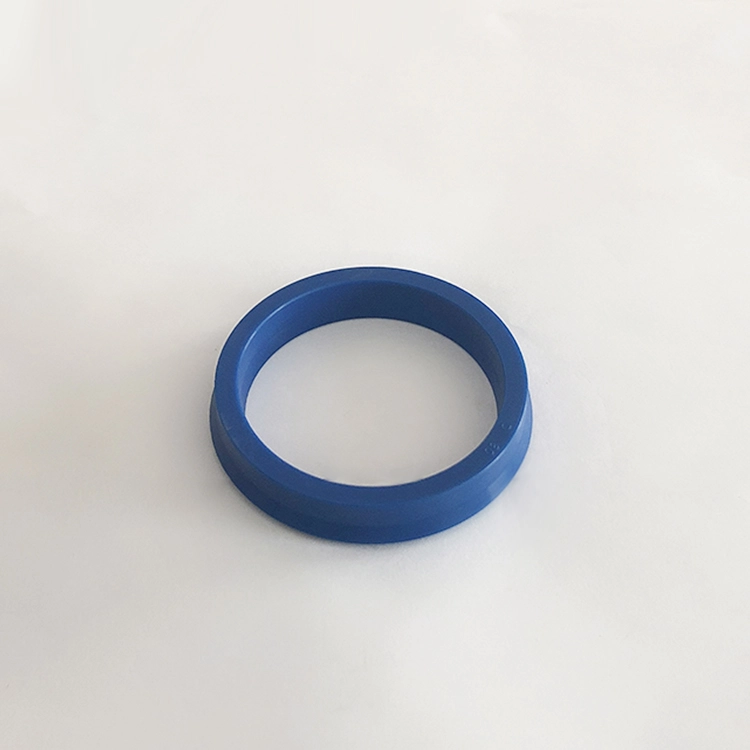

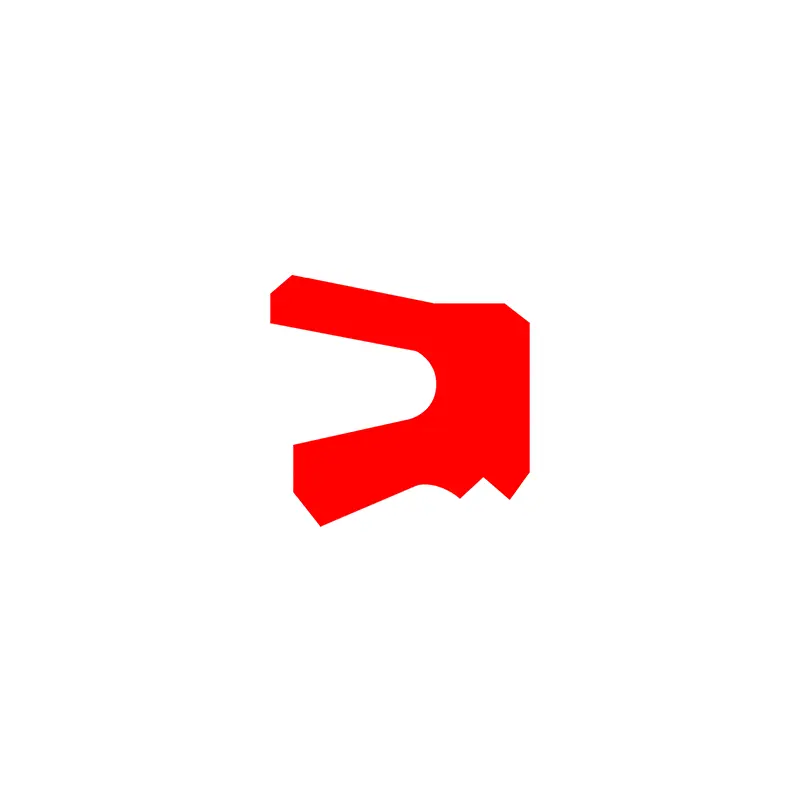

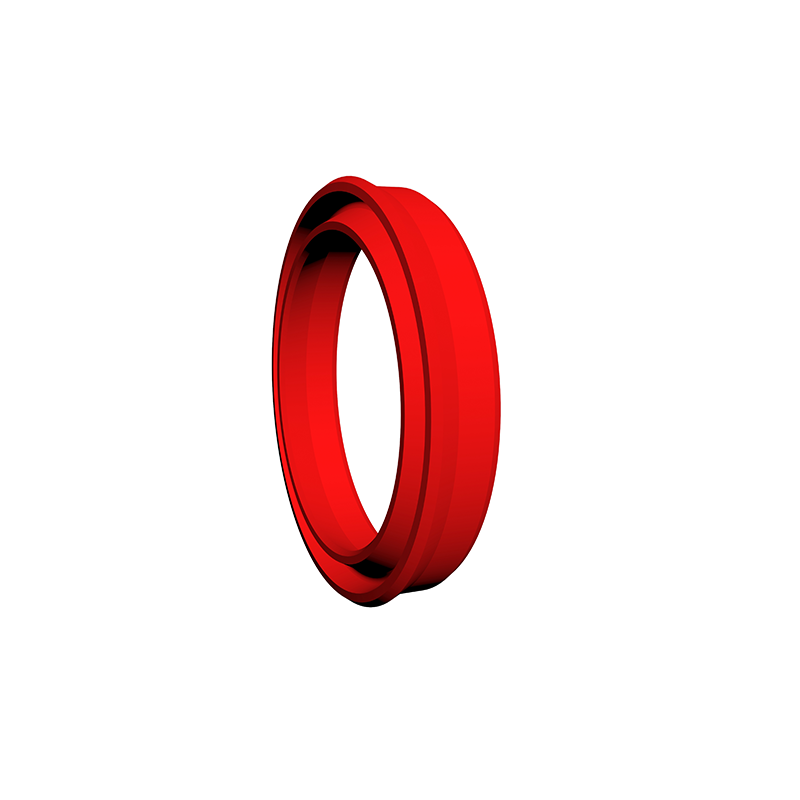

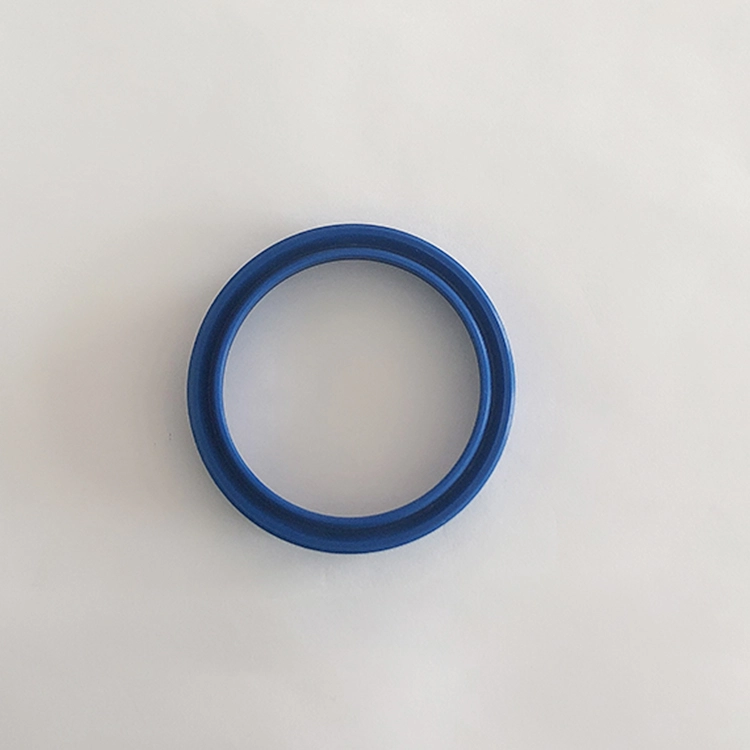

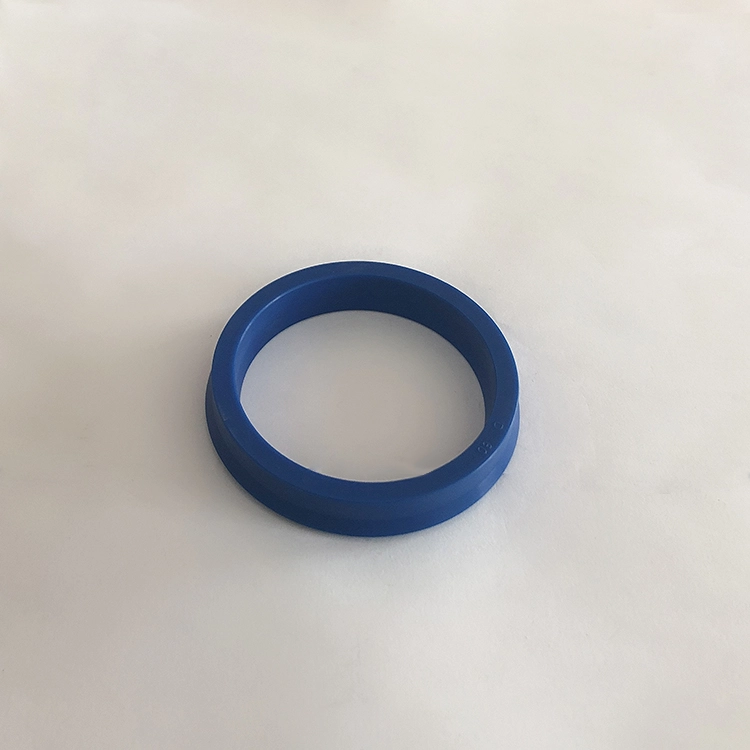

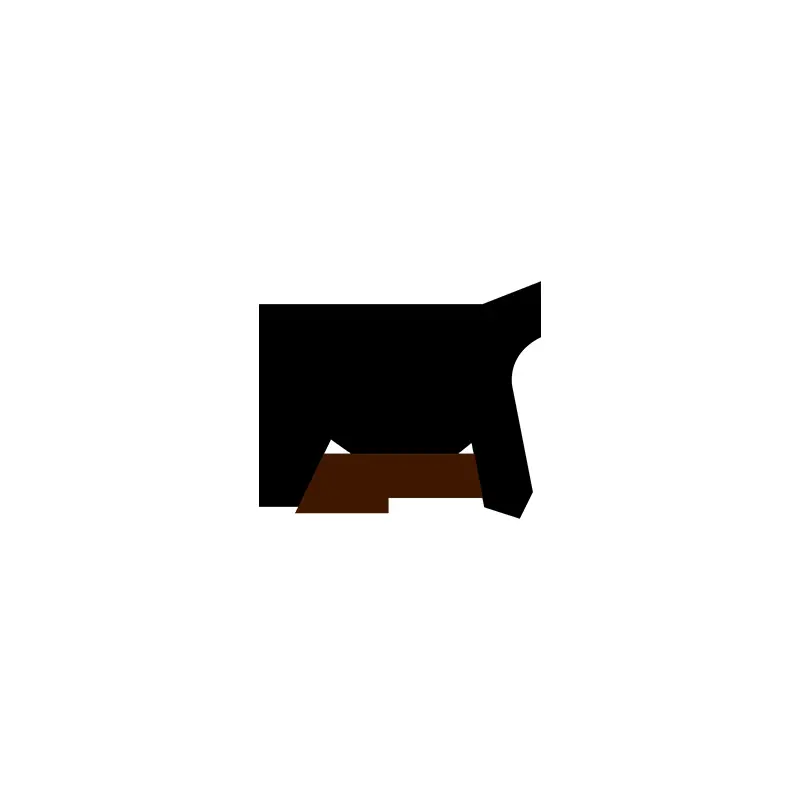

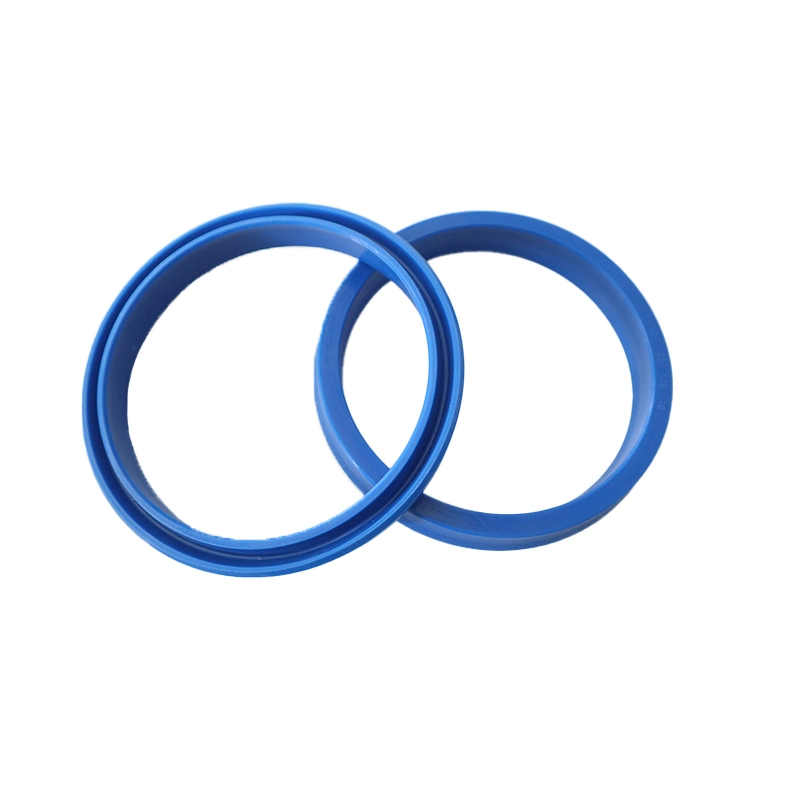

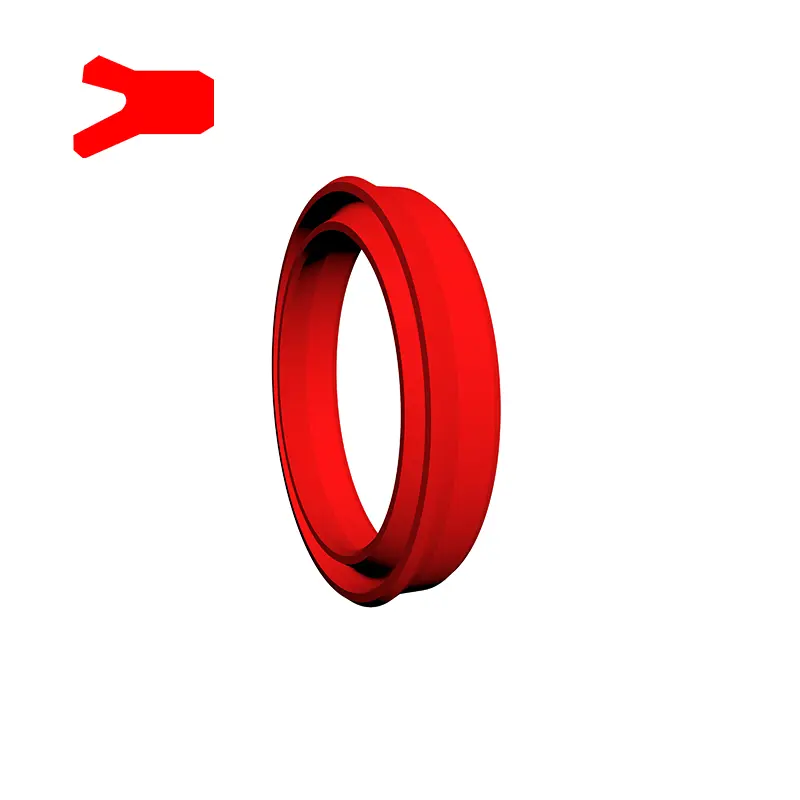

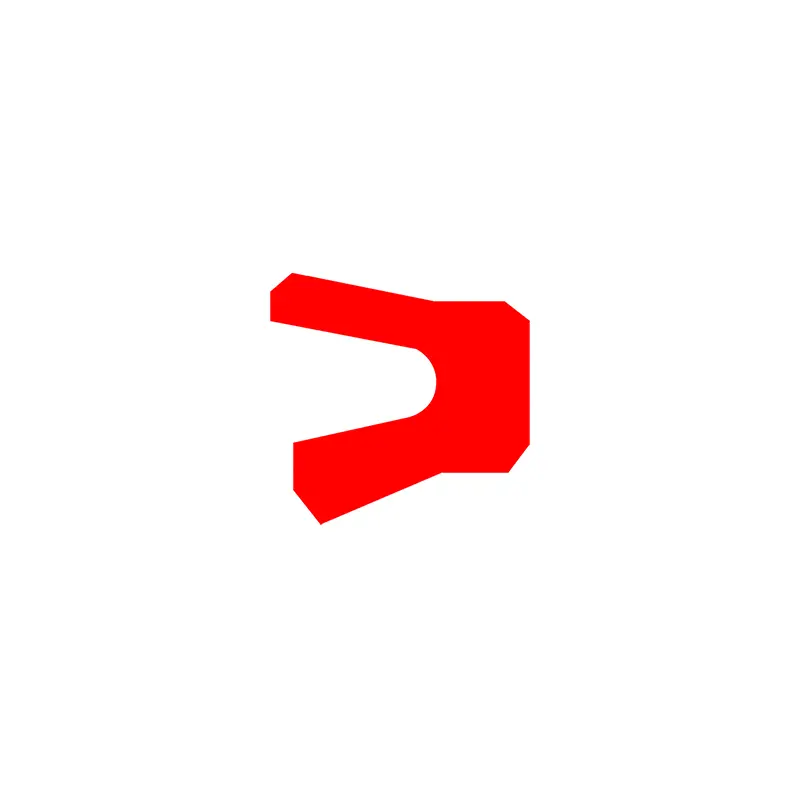

Ang RCUR SEAL RING ay isang asymmetric seal na espesyal na ginagamit sa piston rod, na angkop para sa one-way sealing ng hydraulic reciprocating motion, na may mahusay na pagganap ng sealing. Ang Groove ay tumutugma sa pamantayan ng ISO5597. Ginagamit ito bilang pantulong na selyo sa sistema ng sealing. Ang mga katangian nito:
1. Magandang static at dynamic na pagganap ng sealing;
2. Malakas na natitirang kakayahan sa pagbawi ng langis sa ilalim ng mga dynamic na kondisyon;
3. Simpleng istraktura at madaling pag -install at pagpapanatili.

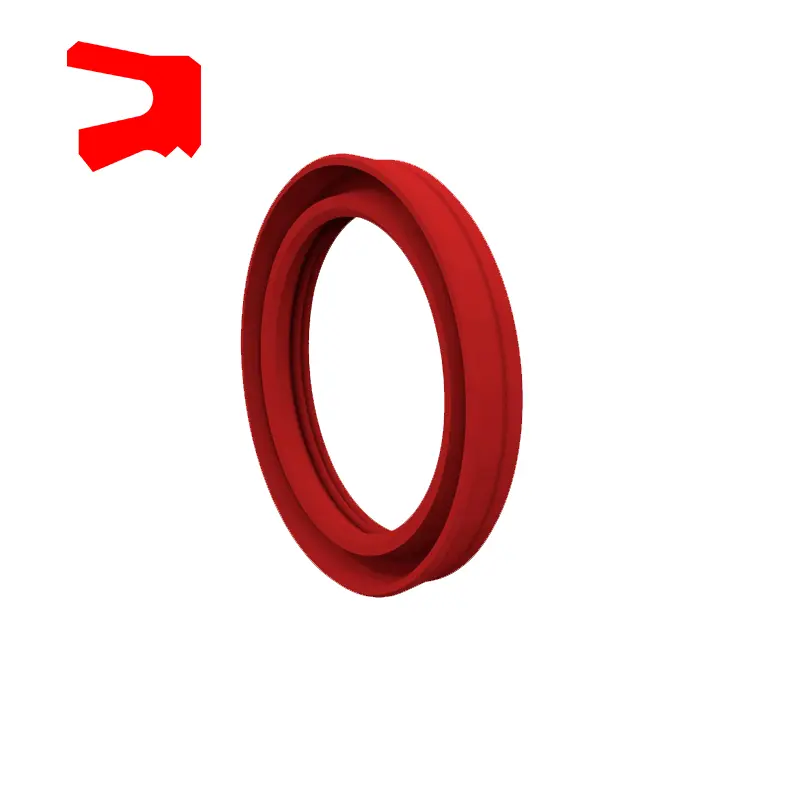

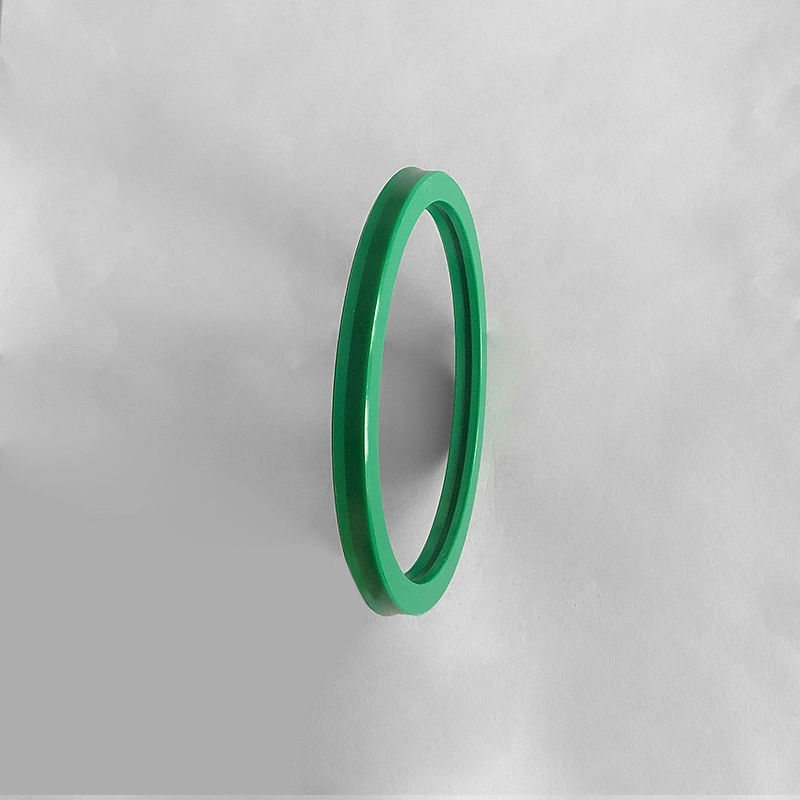

Ang RCUSR Seal Ring ay isang asymmetric seal na espesyal na ginagamit sa piston rod, na may pantulong na labi sa panloob na bahagi ng singsing ng selyo. Ito ay angkop para sa one-way sealing ng hydraulic reciprocating motion at may mahusay na pagganap ng sealing. Ang Groove ay tumutugma sa pamantayan ng ISO5597. Maaari itong magamit nang nag -iisa o bilang isang pantulong na selyo sa sistema ng sealing. Ang mga katangian nito:
1. Magandang static at dynamic na pagganap ng sealing;
2. Mababang alitan, makinis na paggalaw, malakas na natitirang kakayahan sa pagbawi ng langis sa ilalim ng mga dynamic na kondisyon;
3. Simpleng istraktura at madaling pag -install at pagpapanatili.
Mga Tampok at Aplikasyon ng Produkto:
Pagpili ng materyal
1. Ang sumusuporta sa mga materyales na O-Ring ay maaaring mapili: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe2, Ptfe3, Ptfe4, Pu, atbp.
Pagpili ng materyal na RC15
1. Pressure Ring Material: Polytetrafluoroethylene, Nitrile Cloth, Fluororubber Cloth, Nylon, Polyoxymethylene
2. V-Ring Material: Polytetrafluoroethylene, Nitrile Rubber, Nitrile Cloth, Fluororubber, Fluororubber Cloth, Polyurethane
3. Suporta sa Ring Material: Nitrile Cloth, Fluororubber Cloth, Nylon, Polyoxymethylene, Polytetrafluoroethylene
RCUR Material Selection Polyurethane (PU)
Halimbawa ng pag -order ：
Pag-order ng Model RC11-40X55.1x6.3-PTFE3-R01
Pag-order ng Model RC11-B-40X55.1x6.3-PTFE3-R02
Model-Rod Diameter x Groove Diameter X Groove Width PTFE3-Modified PTFE Material Code R01, R02-O-Ring Material Code
Order Model RC12-40X55X7.5-PTFE3-R01
Model-Rod Diameter X Groove Diameter X Groove Width PTFE3-Modified Tetrafluoroethylene Material Code R01-Rectangular Ring Material Code
Order Model RC13-80-PTFE3-R01 o SPNC-80-PTFE3-R01
RC13/SPNC-Model 80-Shaft Diameter D PTFE3-PTFE Material Code R01-O-Ring Material Code
Order Model RC14-80-PTFE3-R01
RC14-Model 80-Shaft Diameter D PTFE3-PTFE Material Code R01-O-Ring Material Code
RC15
| Modelo | Materyal | Naaangkop na saklaw | Pag -sealing |
| RC15-A | V-Ring: NBR tela, singsing ng presyon, singsing ng suporta: NBR tela/pa/pom/ptfe | Normal na temperatura, mataas na presyon | Mabuti |
| RC15-B | V-Ring: FKM tela, singsing ng presyon, singsing ng suporta: FKM tela/ptfe | Mataas na temperatura, mataas na presyon | Mabuti |
| RC15-C | V-Ring: NBR, Pressure Ring, Suporta Ring: NBR Cloth/PA/POM/PTFE | Normal na temperatura, daluyan at mababang presyon | Mahusay |
| RC15-D | V-Ring: FKM, Pressure Ring, Suporta Ring: Fkm Cloth/PTFE | Mataas na temperatura, daluyan at mababang presyon | Mahusay |
| RC15-E | V-Ring: NBR+NBR na kumbinasyon ng tela, Pressure Ring, Suporta Ring: NBR Cloth/PA/POM/PTFE | Normal na temperatura, daluyan at mataas na presyon | Napakahusay |
| RC15-F | V-Ring: fkm+fkm kombinasyon ng tela, presyon ng singsing, singsing ng suporta: fkm tela/ptfe | Mataas na temperatura, daluyan at mataas na presyon | Napakahusay |
| RC15-G | V-singsing, singsing ng presyon, singsing ng suporta: ptfe1/ptfe2/ptfe3/ptfe4 | Mataas na temperatura at mataas na presyon ng kinakaing unti -unting media | Normal |
| RC15-H | V-Ring: PU, Pressure Ring, Support Ring: PU/PA/POM/PTFE | Normal na temperatura, daluyan at mataas na presyon | Napakahusay |

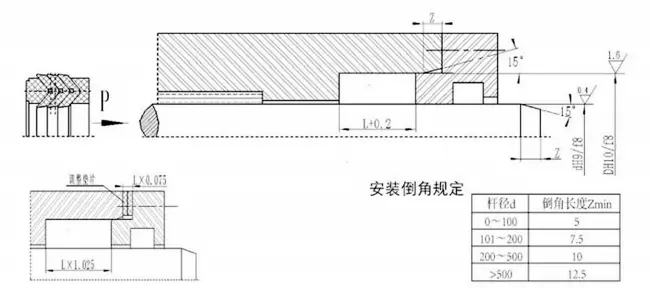

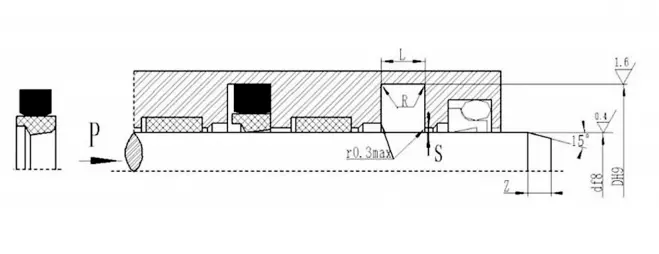

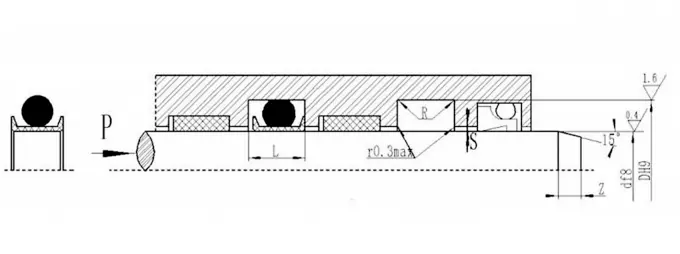

Pag-order ng Halimbawa RC15-A-40X55X22.5RC15-A-Model DXDXL Mga regulasyon sa pag -install ng chamfer
| Diameter ng Rod d | Haba ng chamfer zmin |
| 0 ~ 100 | 5 |
| 101 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| ＞ 500 | 12.5 |
Ang V-shaped na pinagsamang selyo ay maaaring makamit ang pinakamahusay na estado ng sealing at alitan sa pamamagitan ng pag-aayos ng laki ng axial ng gasket. Ang paunang pagsusuot pagkatapos ng pangmatagalang operasyon ay maaaring mapalawak sa pamamagitan ng pag-aayos ng laki ng ehe. Inirerekomenda na ang nababagay na laki ng axial ng sealing cavity ay idinisenyo upang maging 1.025L, at ang halaga ng pagsasaayos ay 7.5%L.
Spn
Order Model SPN-D*D*L-PTFE3-R01 ROD Diameter*Groove Bottom Diameter*Lapad ng Groove
SPN Model PTFE3-Modified PTFE Material Code R01-Rectangular Ring Material Code
RC17
Order Model RC17-D*D*L-PTFE3-R01 ROD Diameter*Groove Bottom Diameter*Lapad ng Groove
GTD
Tdmi
Ggdi
Bd
Order Model BD40*55*11.4 ROD Diameter × Groove Diameter × Taas ng Seal
YXD
Order Model YXD63X75X14 -R01 Rod Diameter × Groove Diameter × Taas ng Seal - Materyal Code
Rcur
Order Model RCUR63X73 × 10 Rod Diameter × Groove Diameter × Taas ng Seal
Order Model RCUSR63X73X6 ROD Diameter × Groove Diameter × Taas ng Seal
Mga pagtutukoy

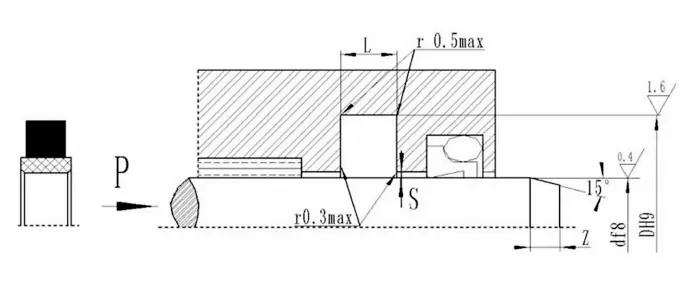

| RC11 Pambansang Pamantayan (maaaring makagawa ng mga produkto ng anumang laki sa talahanayan ng pagtutukoy) | |||||||||
| Pamantayang Uri D F8 RC11 RC11-B |
Light load d f8 RC11-Q RCI1-B-Q |
Malakas na pagkarga d f8 RC11-Z RC11-B-Z |
Diameter ng Groove D H9 |
Lapad ng Groove L+0.2 |
Radial clearance smax | Mga bilog na sulok RMax |
Chamfer Zmin |
O-ring wire diameter dO | |
| 0 ~ 20Mpa | 20-40Mpa | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | D+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | D+7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | D+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | D+15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | D+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | D+24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 650 ~ 999.9 | > 1000 | 256 ~ 649.9 | D+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 650 ~ 999.9 | D+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| Saklaw ng Diameter ng Rod D F8 |
Diameter ng Groove DH9 |
Lapad ng Groove L+0.2 |
Radial clearance sMax | Mga bilog na sulok RMax |
Chamfer Zmin |
|
| 0 ~ 20Mpa | 20 ~ 40Mpa | |||||
| 20 ~ 39.9 | D+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | D+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | D+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 200 ~ 309.9 | D+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | D+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | D+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | D+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| TANDAAN: Para sa mga panggigipit> 40 MPa, ang Seal Root Area SMAX ay gumagamit ng H8/18 Fit Tolerance. | ||||||
| Saklaw ng Diameter ng Shaft D F8 |
Diameter ng Groove D H9 | Lapad ng Groove L+0.2 |
Bilugan na sulok RMax |
Radial clearance Smax |
Chamfer Zmin |
O-ring wire diameter dO |
|

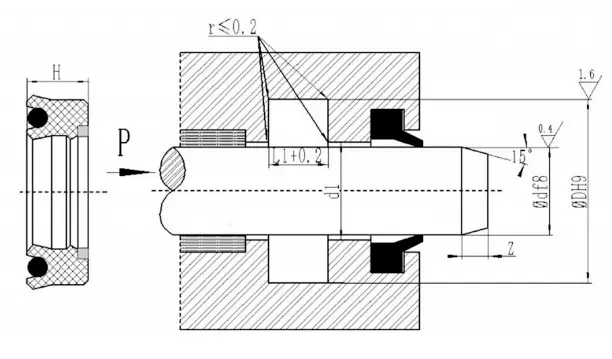

| Para sa paggamit ng haydroliko | Para sa pneumatic at hydraulic low friction | ||||||
| 3 ~ 10 | D+3 | D+3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 10 ~ 22 | D+4 | D+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 22 ~ 50 | D+6 | D+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | D+10 | D+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 150 ~ 1500 | D+15 | D+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| Saklaw ng Diameter ng Shaft D F8 |
Diameter ng Groove D H9 |
Lapad ng Groove L+0.2 | Bilugan na sulok RMax |
Radial clearance S |
Chamfer Z |
O-ring wire diameter dO |
| 8 ~ 17 | D+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | D+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | D+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | D+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |

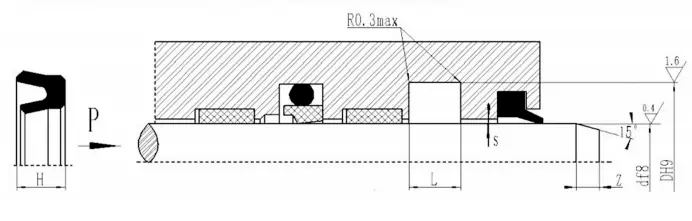

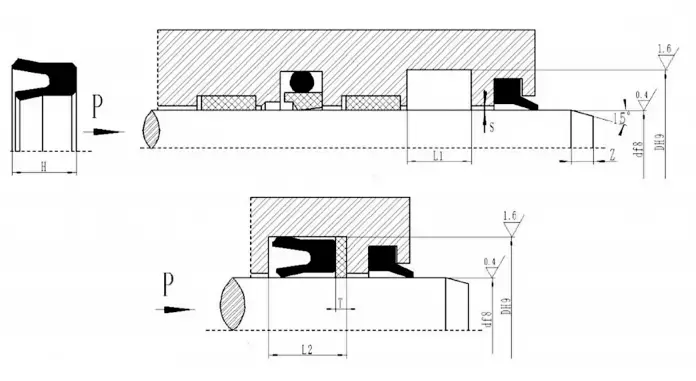

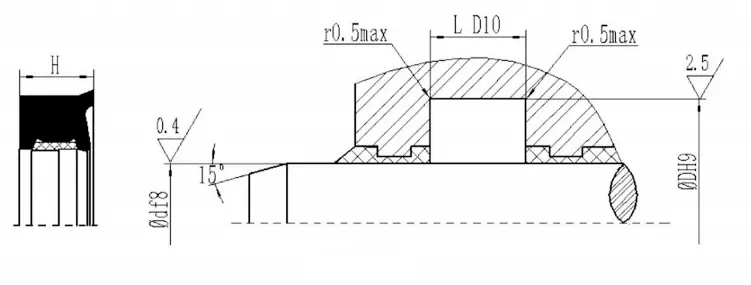

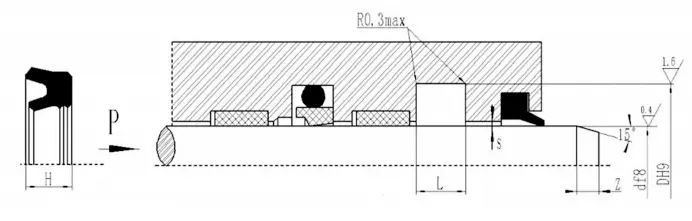

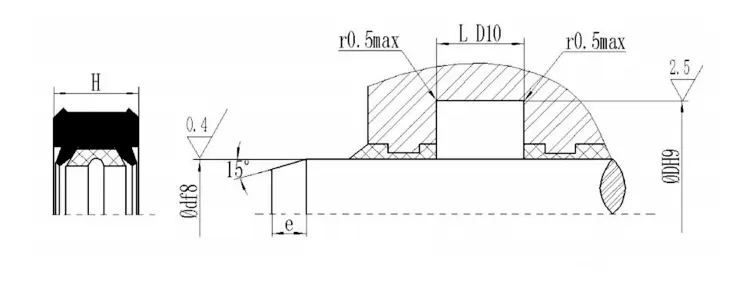

| Tandaan: Para sa diameter ng baras ≤ 30mm, inirerekomenda ang bukas na uka. | ||||||
| Mga Dimensyon ng Pag -install | Haba ng chamfer | |||||
| Diameter ng Rod DF8 | Groove panlabas na diameter DH9 | Lapad ng slot L D10 | Taas ng selyo H |
|
Saklaw ng Diameter ng Rod | Haba ng chamfer e≥ |
| 20-56 | D+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | D+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | D+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |
| Ang mga sukat ng pag -install ng haba ng chamfer | ||||||
| Diameter ng Rod DF8 | Groove panlabas na diameter DH9 | Lapad ng slot L D10 | Taas ng selyo H |
|
Saklaw ng Diameter ng Rod | Haba ng chamfer e≥ |
| 20-39 | D+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | D+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | D+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | D+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | D+30 | 15 | 14.5 |
|
|
|
| > 600 | D+40 | 20 | 19.5 |
|
|
|
| Pressure/MPa | Extrusion gap sMax | |
| Diameter ng Rod D≤60mm | Diameter ng Rod D> 60mm | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
