Elemento ng Gabay sa Hydraulic Seal

Ang elemento ng gabay ng hydraulic seal, tulad ng aming iba pang mga produktong hydraulic seal, ay may mga tiyak na modelo ng subdivision. Ang Ruichen Seals ay palaging pinapanatili ang pag -unlad ng produkto at kontrol ng kalidad. Ang bawat modelo ay may iba't ibang mga katangian ng disenyo at produksyon, at may sariling higit pang mga target na kondisyon sa pagtatrabaho at aplikasyon.

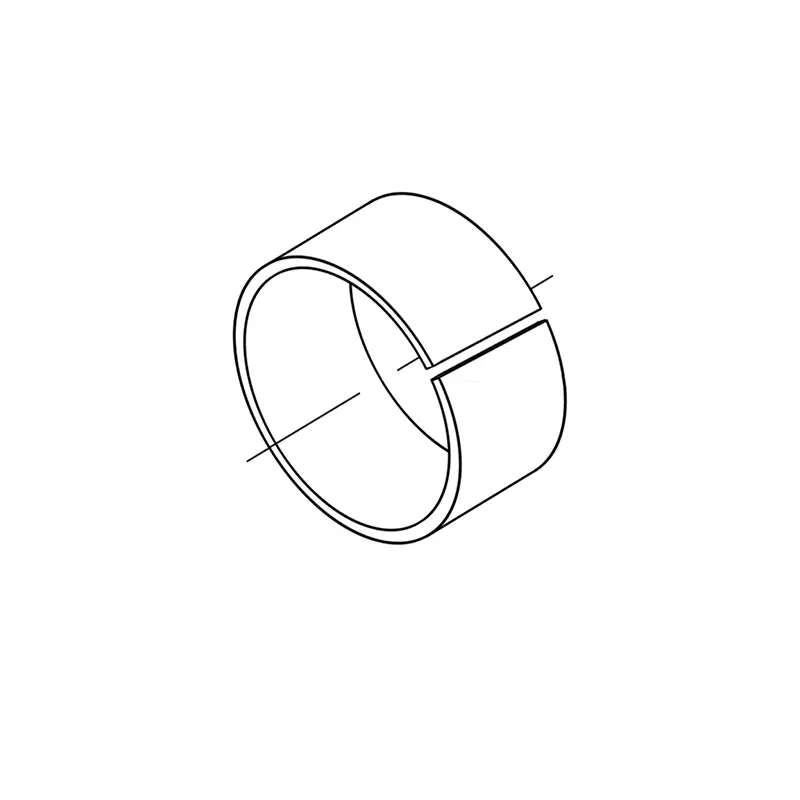

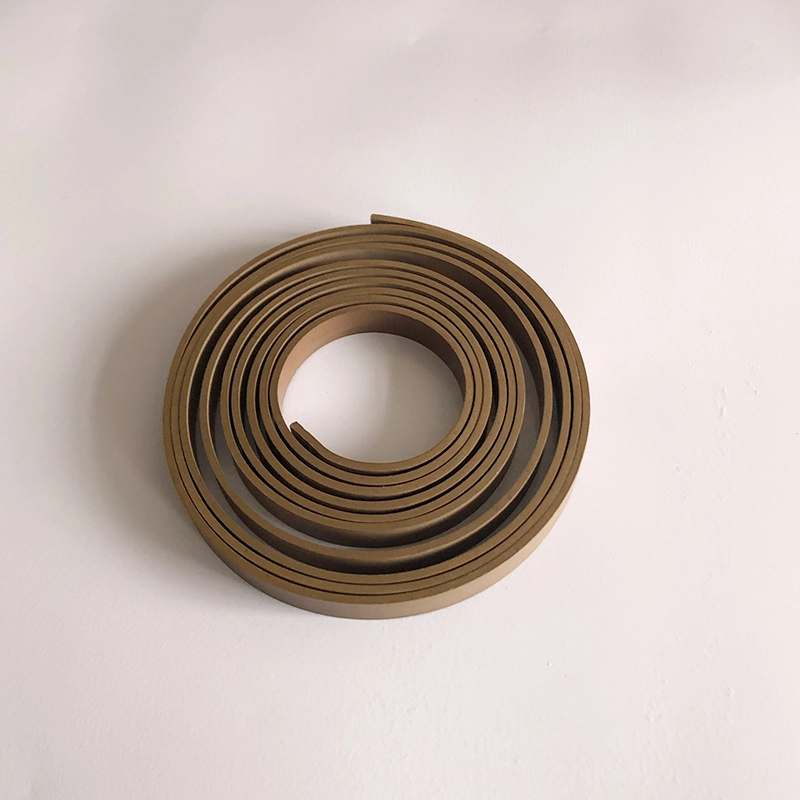

Ang RC1081 Reinforced Polytetraethylene Guide Belt ay may mga katangian ng mataas na pagkarga, mababang pagsusuot, mababang alitan at walang gumagapang dahil sa pagdaragdag ng tanso na tanso at iba pang mga materyales sa materyal na PTFE. Ang RC1082 na tela na pinatibay na gabay na gabay ay may mas mataas na kapasidad ng pag-load ng radial kaysa sa gabay ng PTFE gabay dahil sa paggamit ng materyal na pinalakas na tela. Ang parehong mga gabay na sinturon ay ibinibigay sa mga rolyo, na maaaring i -cut ng mga gumagamit para sa madaling pag -install at maiwasan ang pakikipag -ugnay sa metal sa sliding surface.

Ang singsing ng suporta ay isang mahalagang pangunahing sangkap ng hydraulic cylinder. Upang umangkop sa pag-unlad ng sliding singsing na pinagsama seal at malambot na mga istruktura ng tindig sa mundo, ang aming kumpanya ay matagumpay na nakabuo ng mga tela na pinatibay na mga singsing na suporta (sinturon). Ang mga taon ng aktwal na paggamit ay nagpakita na ang produktong ito ay umabot o lumampas sa antas ng kalidad ng mga katulad na mga produktong dayuhan at malawak na pinuri ng mga gumagamit. Ang talahanayan ng pagganap ng mga singsing ng suporta (sinturon) na ginawa ng aming kumpanya ay maaaring magamit bilang isang sanggunian. Ang piston at piston rod ng reciprocating hydraulic cylinder ay naglalaro ng isang sumusuporta at gabay na papel.

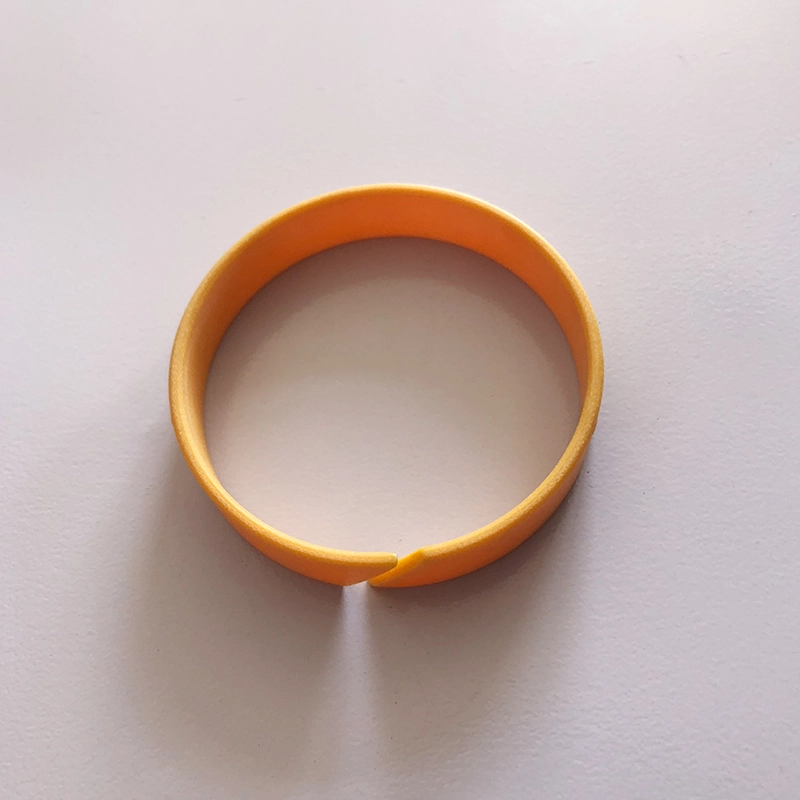

RCS Non-Metallic Guide Ring Para sa Piston Rod RCT Non-Metallic Guide Ring Para sa Piston

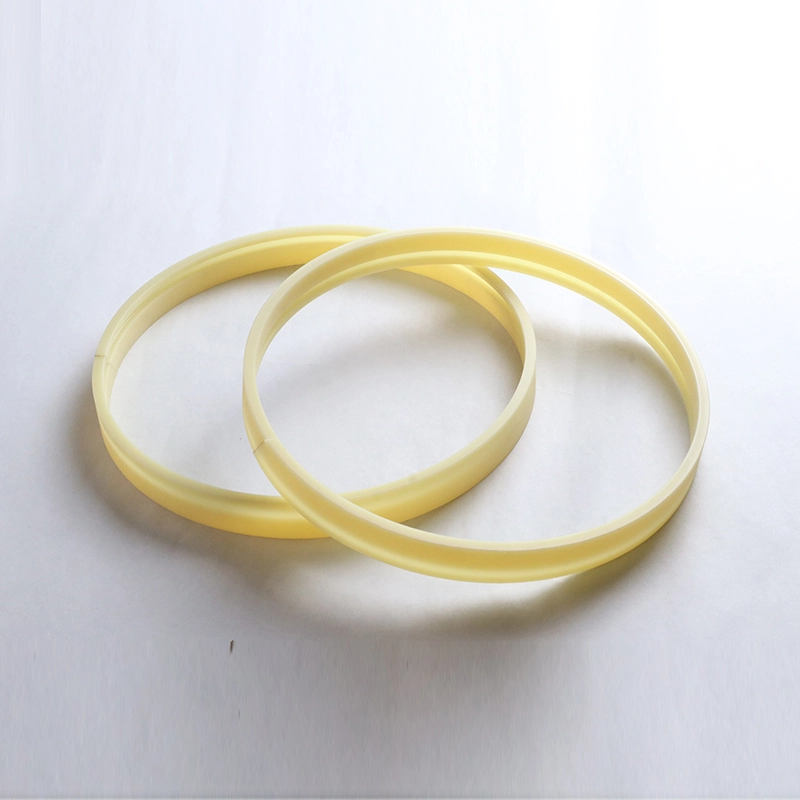

Para sa piston o piston rod na tumatakbo sa haydroliko na silindro, ang singsing ng pagsusuot ay may tumpak na gabay na gabay at maaaring sumipsip ng mga puwersa ng radial. Kasabay nito, ang singsing ng pagsusuot ay maaaring maiwasan ang pakikipag -ugnay sa metal ng mga sliding bahagi sa haydroliko na silindro. Kung ikukumpara sa mga singsing na may suot na metal, ang mga singsing na hindi metal na may metal ay may maraming pakinabang. Kabilang sa mga ito, ang mga singsing na pinatibay ng tela at PTFE gabay ay magagamit sa mga on-site na pagputol at handa na gamitin na mga uri.

1. Magandang paglaban sa pagsusuot

2. Iwasan ang pakikipag -ugnay sa metal

3. Maaaring sugpuin ang mekanikal na panginginig ng boses

4. Dahil sa nakasentro na epekto ng singsing ng pagsusuot, pinapayagan ang isang mas malaking clearance ng radial

5. Simpleng uka at madaling i -install

Mababang gastos sa pagpapanatili batay sa mga pakinabang sa itaas, malawak itong ginagamit

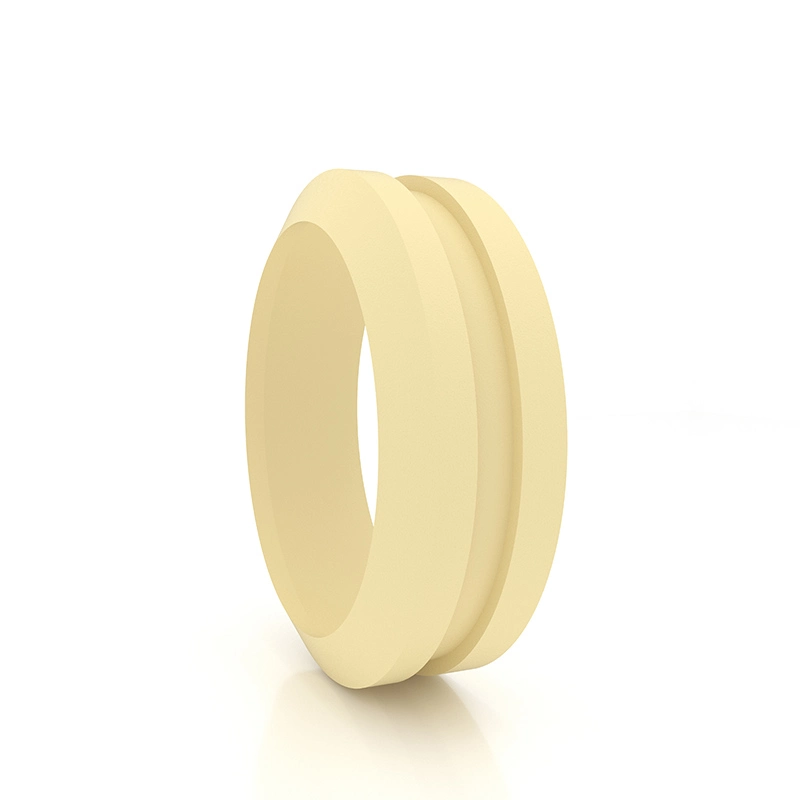

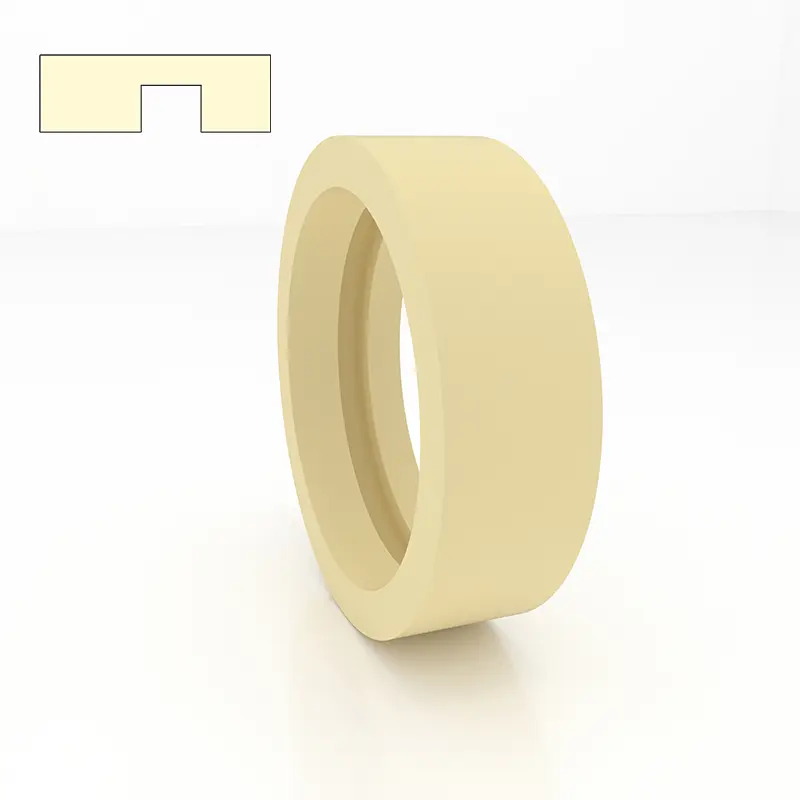

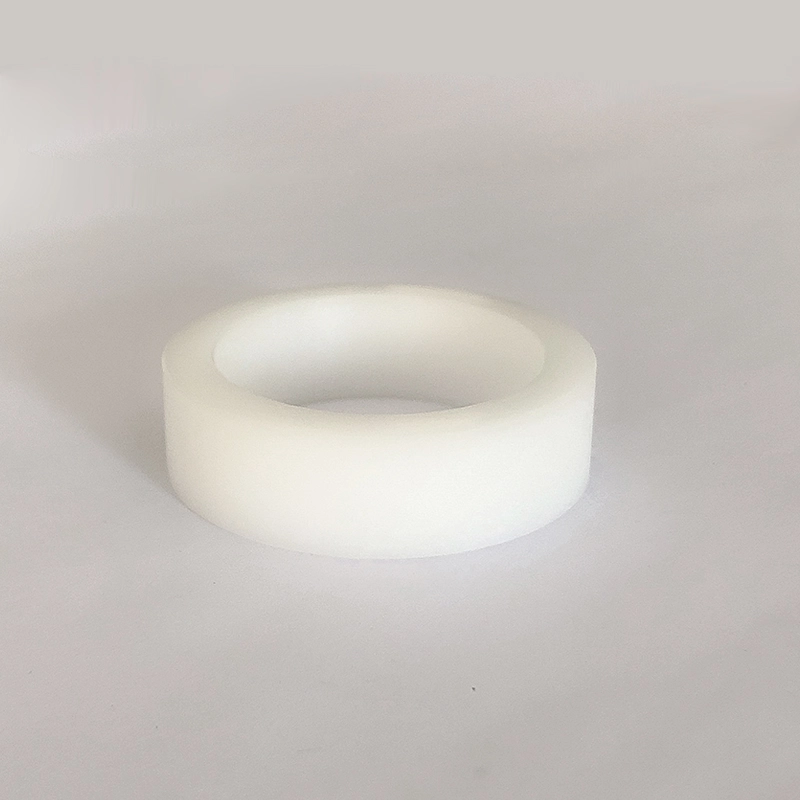

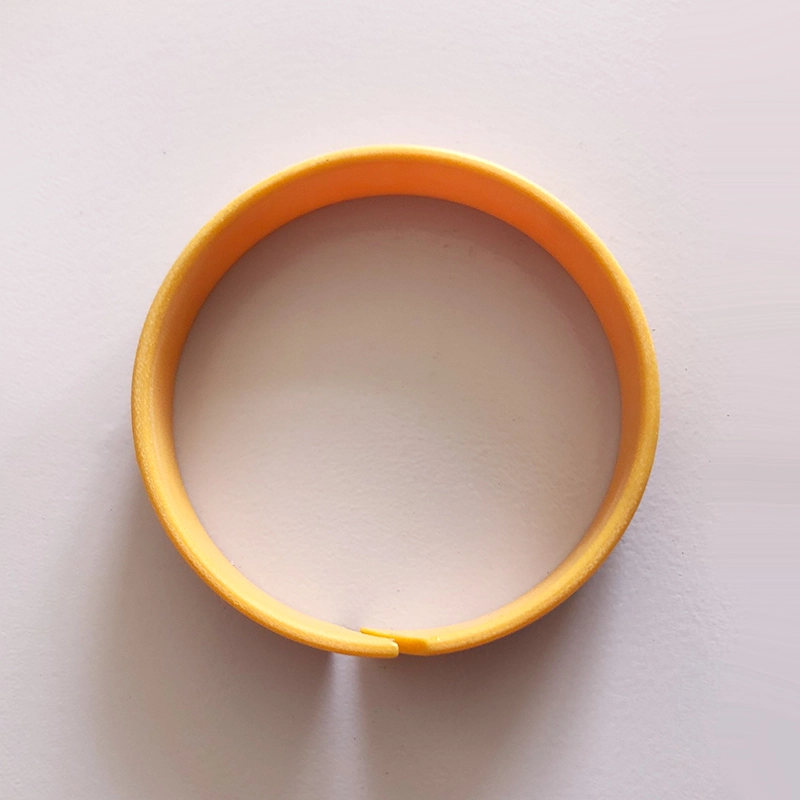

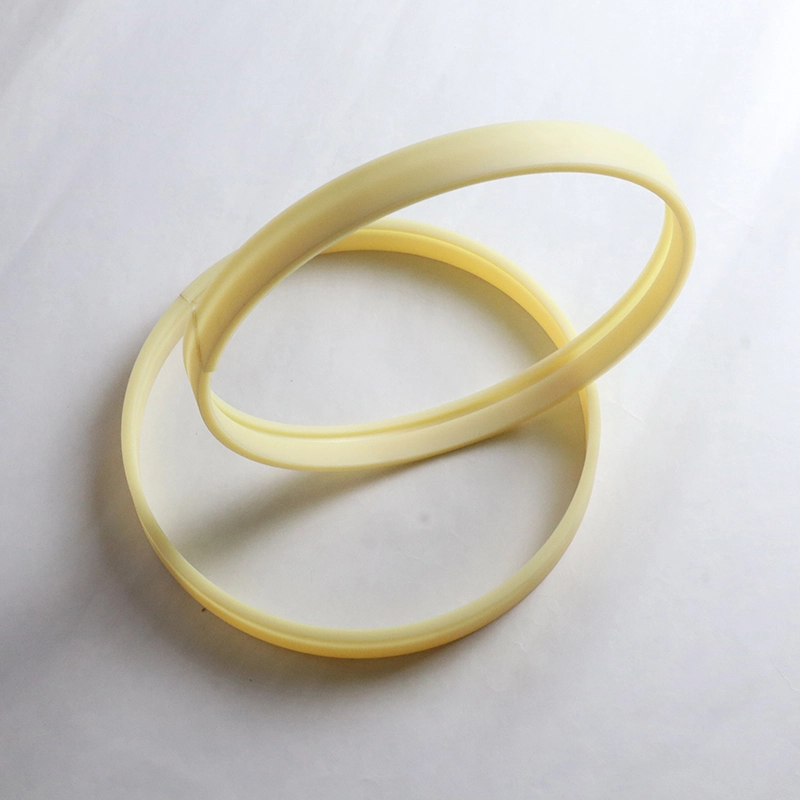

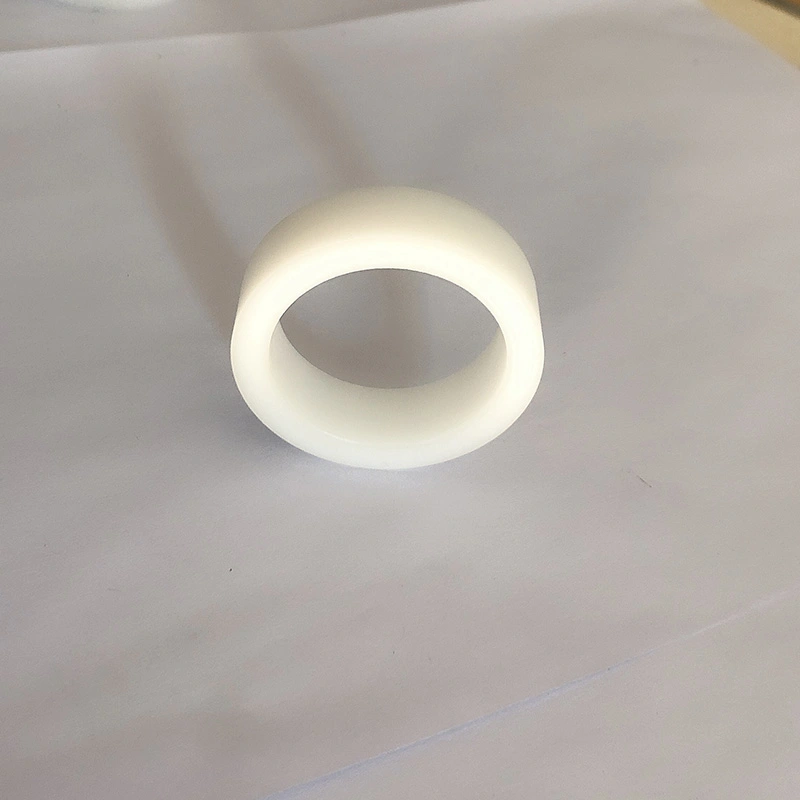

Gabay ng manggas

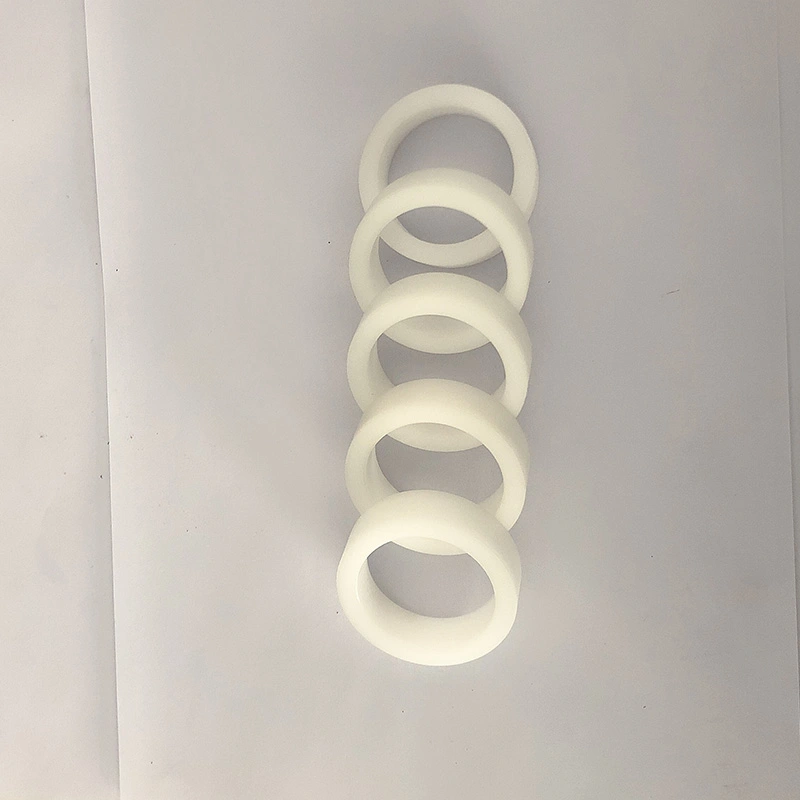

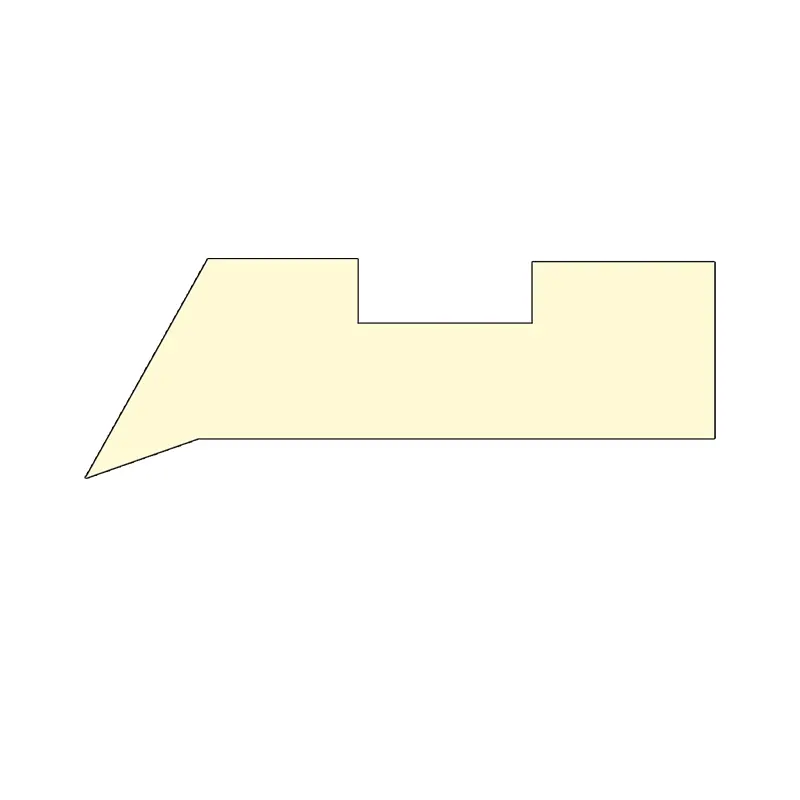

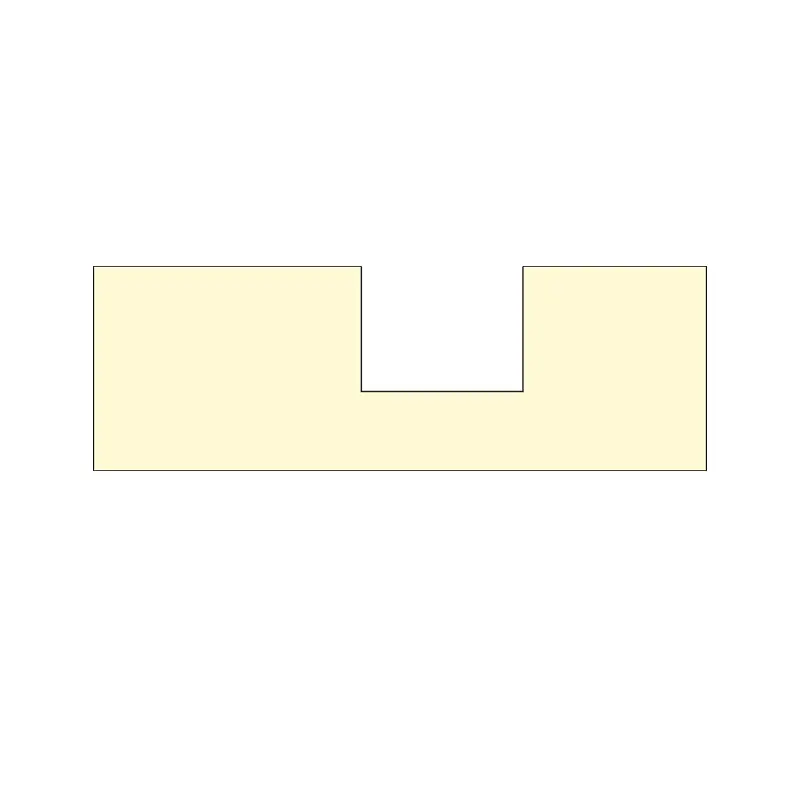

Ang GFAI ay isang gabay na manggas para sa piston rod, na sumusuporta at gumagabay sa piston rod at mayroon ding function na dustproof. Ang mga gabay na manggas na GFI at GFA ay mga gabay na manggas para sa piston rod, na sumusuporta at gumagabay sa piston rod.

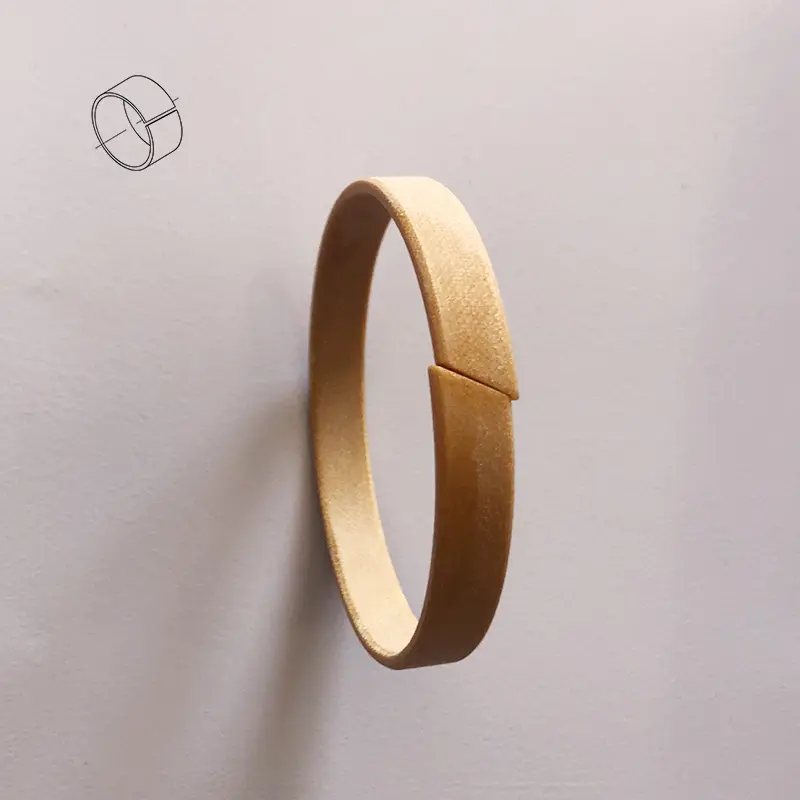

Ang RCSF-1 gabay na singsing ay gawa sa bakal na plato bilang base, tanso na pulbos na sintered sa gitna, at isang halo ng polytetrafluoroethylene at hibla na pinagsama sa ibabaw. Mga Tampok: 1. Ang pinaghalong PTFE at hibla ay 0.01-0.03mm, na bumubuo ng isang film ng paglilipat upang maprotektahan ang dalawahang ibabaw at may mga katangian ng self-lubricating; 2. Ang layer ng tanso na pulbos ay 0.2-0.3mm, na may mahusay na kapasidad na nagdadala ng pag-load at paglaban sa pagsusuot, mahusay na thermal conductivity; 3. Mababang bakal na carbon, na nagbibigay ng mahusay na kapasidad na nagdadala ng pag-load at thermal conductivity.

Ang RCFB Type Bronze Guide Ring ay gawa sa Cusn8 tanso bilang base material at isang ekonomikong bushing na may mataas na kapasidad na nagdadala ng pag-load at mahusay na pagtutol. Ang gumaganang ibabaw ng produkto ng RCFB090 ay sakop ng regular na mga butas ng langis ng brilyante, at ang gumaganang ibabaw ng produkto ng RCFB092 ay sakop ng mga regular na butas ng langis, na gumaganap ng papel ng imbakan ng langis. Madali itong bumuo ng isang film ng langis sa simula ng paggalaw, sa gayon binabawasan ang paunang paglaban sa alitan.

Mga Tampok at Aplikasyon ng Produkto:

Pag -order ng Halimbawa:

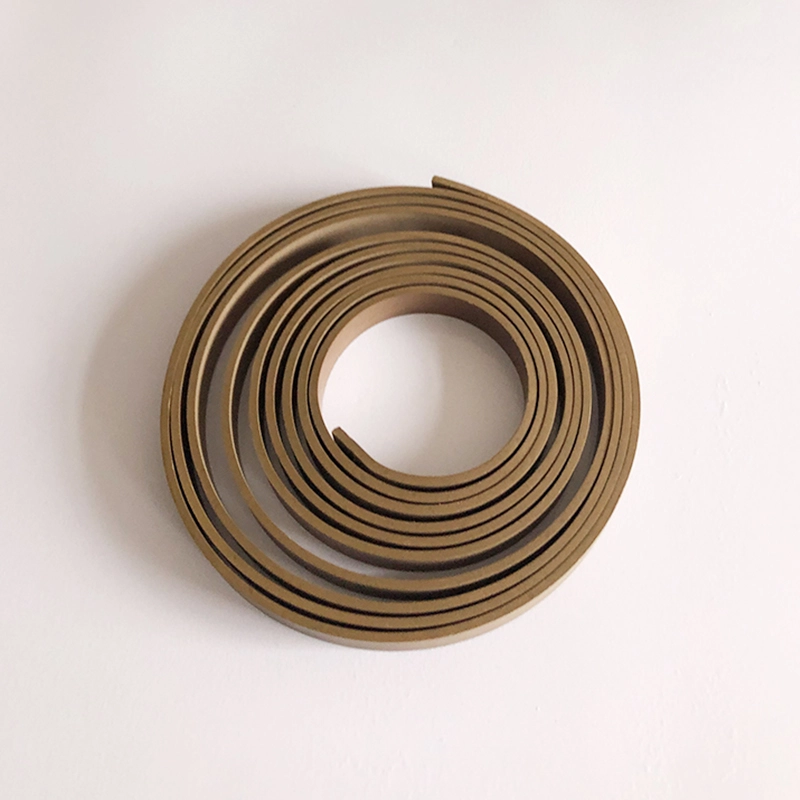

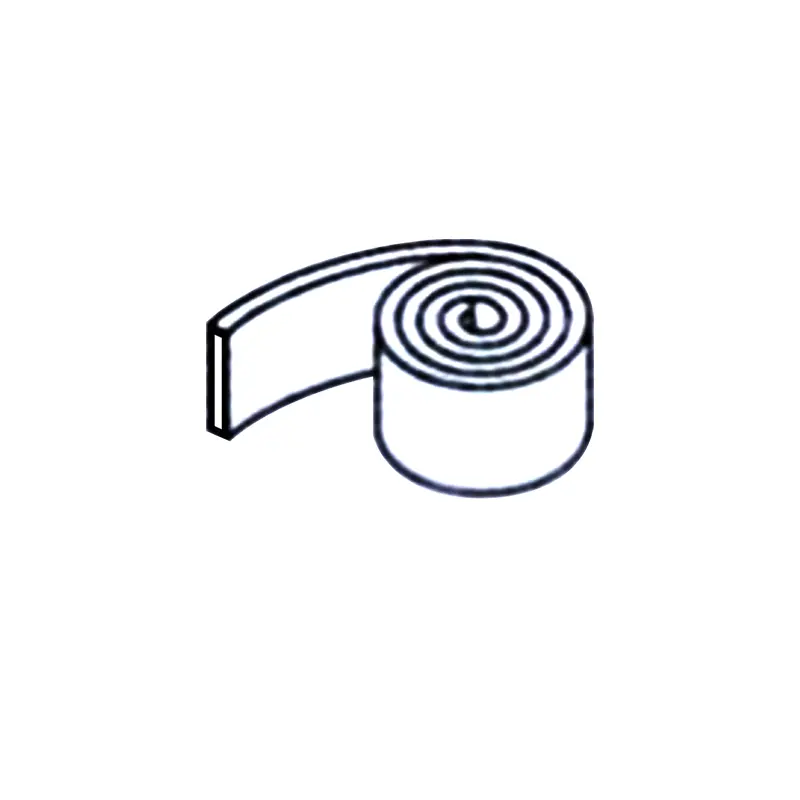

PTFE Guide Tape Ordering Halimbawa RC1081-9.7x2.5

Phenolic Cloth Guide Tape Ordering Halimbawa RC1082-9.7x2.5

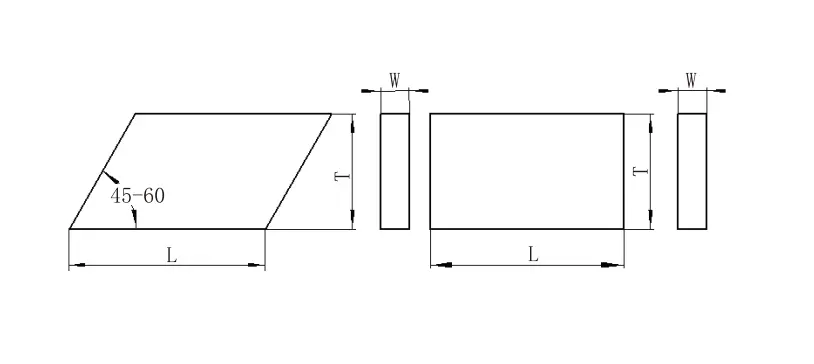

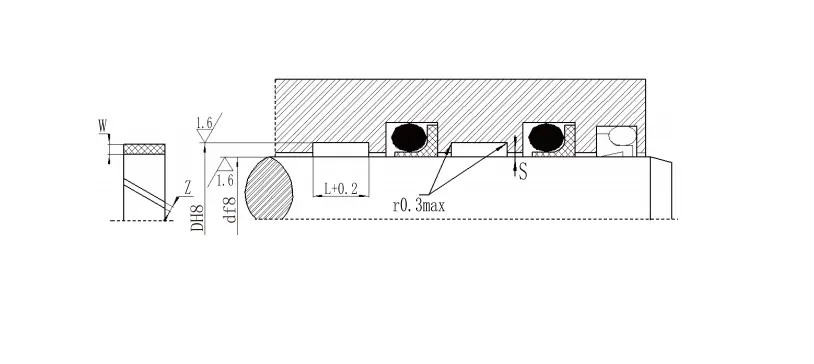

Pagkalkula ng haba ng pagputol

Para sa baras: l = 3.1 (d+w) para sa butas: l = 3.1 (d-w)

L --- Haba ng singsing D --- Diameter ng Shaft D --- Hole Diameter W --- Ring Thickness Z --- Gupitin ang Clearance

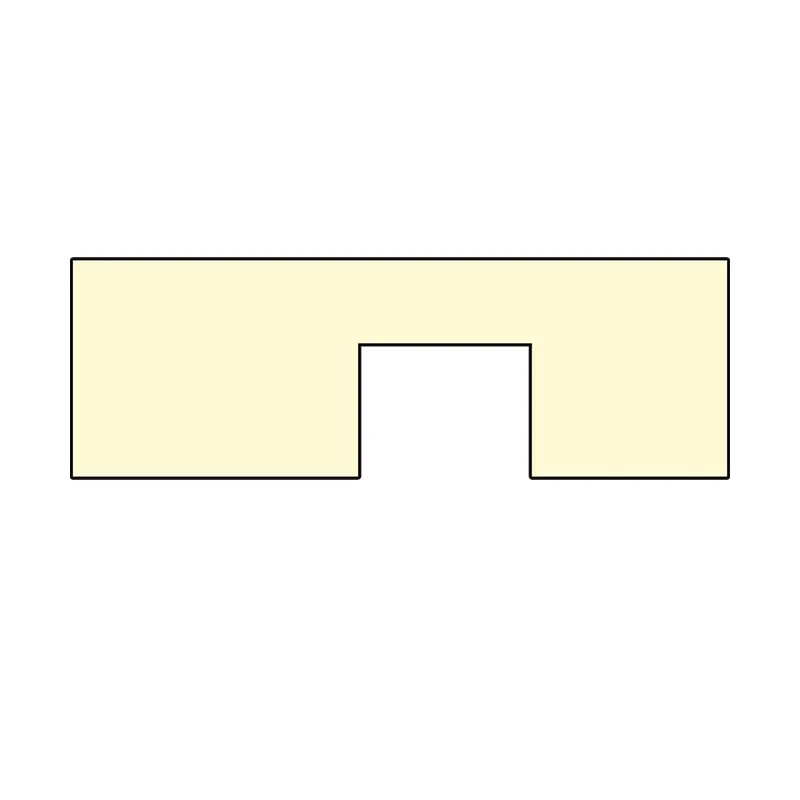

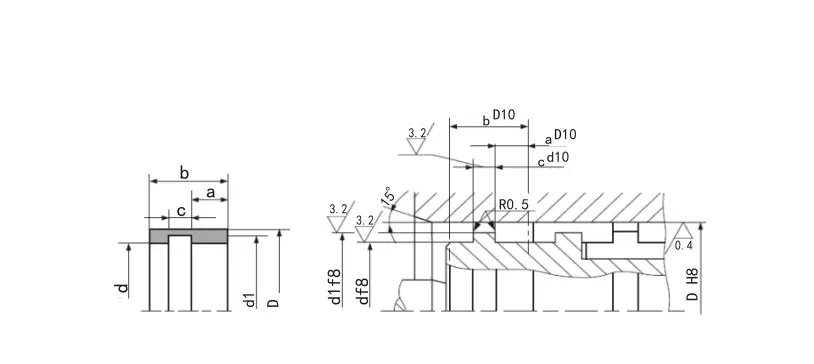

Gabay sa manggas gfai

1. Pagganap at Paggamit: Ang gabay na manggas ng GFAI ay isang gabay na manggas para sa piston rod, na sumusuporta at gumagabay sa piston rod at may function na patunay ng alikabok.

2. Materyal: Nylon PA, Polyoxymethylene Pom at Polytetrafluoroethylene Ptfe.

3. Mga Kondisyon ng Paggawa: temperatura ng Paggawa: -55 ～+225 ° C (ang PTFE ay ginagamit sa itaas ng 120 °).

4. Pamantayan sa Disenyo: Kapag nagdidisenyo at pumipili, sumangguni sa serye ng FAI ng Hunger Company.

5. Pamamaraan sa Pag-order at Pag-order: Ang Gabay sa Sleeve GFAI ay minarkahan ng numero ng order, Halimbawa: GFAI-0600 PTFE

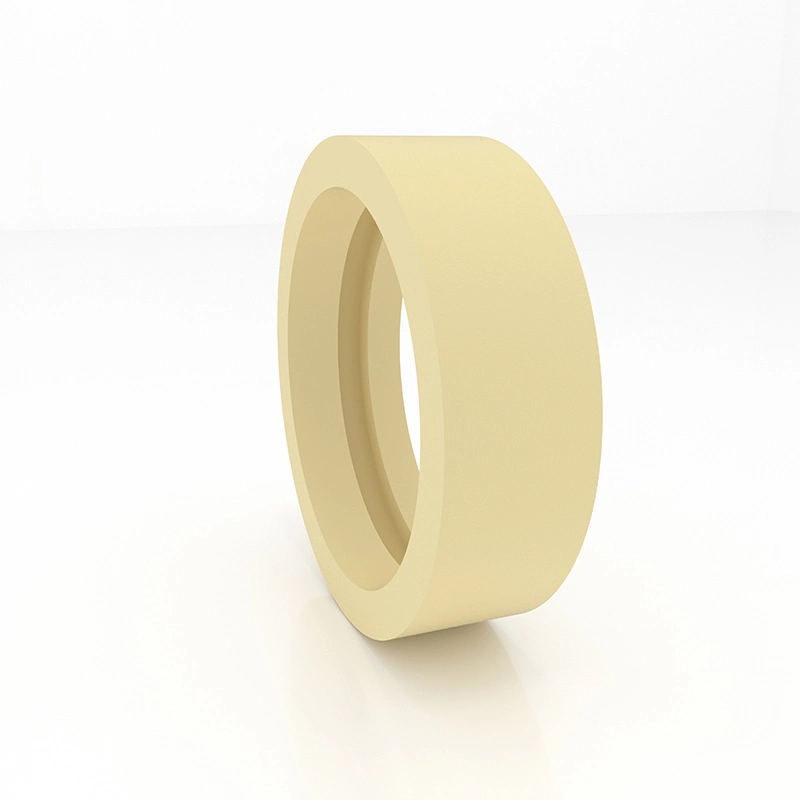

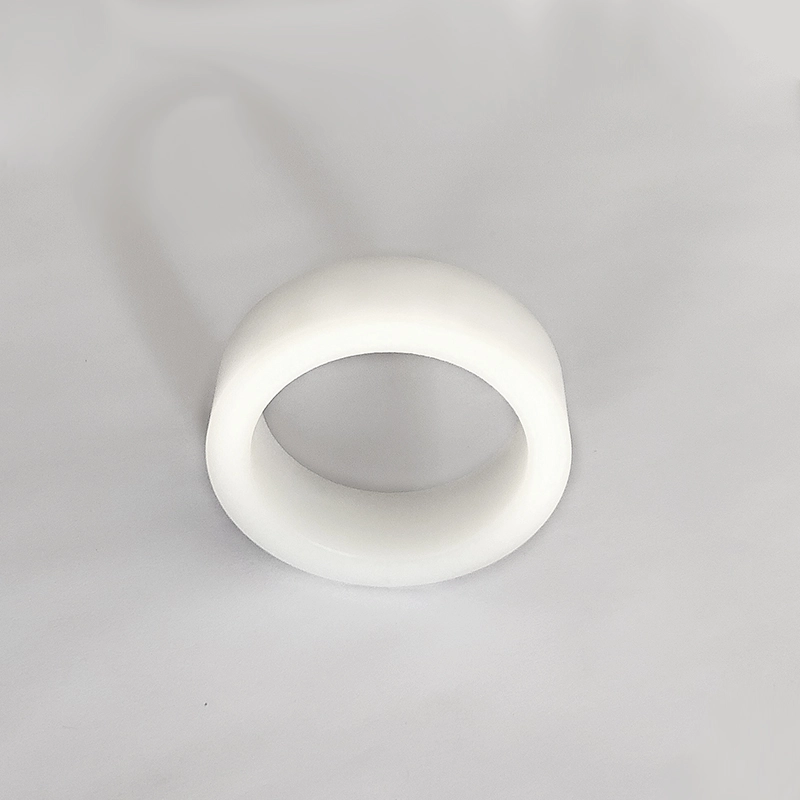

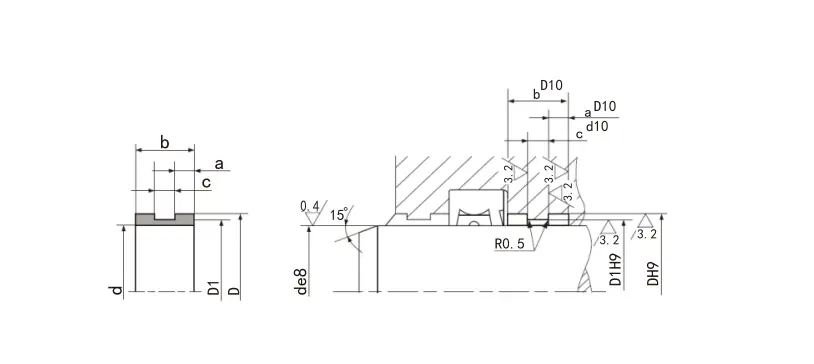

Gabay sa manggas gfi

1. Pagganap at Paggamit: Ang gabay ng manggas ng GFI ay isang gabay na manggas para sa piston rod, na sumusuporta at gumagabay sa piston rod.

2. Materyal: Nylon PA, Polyoxymethylene Pom at Polytetrafluoroethylene Ptfe.

3. Mga Kondisyon ng Paggawa: temperatura ng Paggawa: -55 ~+255 ° C (PTFE ay ginagamit sa itaas ng 120 ° C)

4. Pamantayan sa Disenyo: Kapag nagdidisenyo at pumipili, sumangguni sa serye ng FI Hunger.

5. Pamamaraan sa Pag-order at Pag-order: Gabay sa Sleeve GFI ay minarkahan ng numero ng order, Halimbawa: GFI-0360 PA

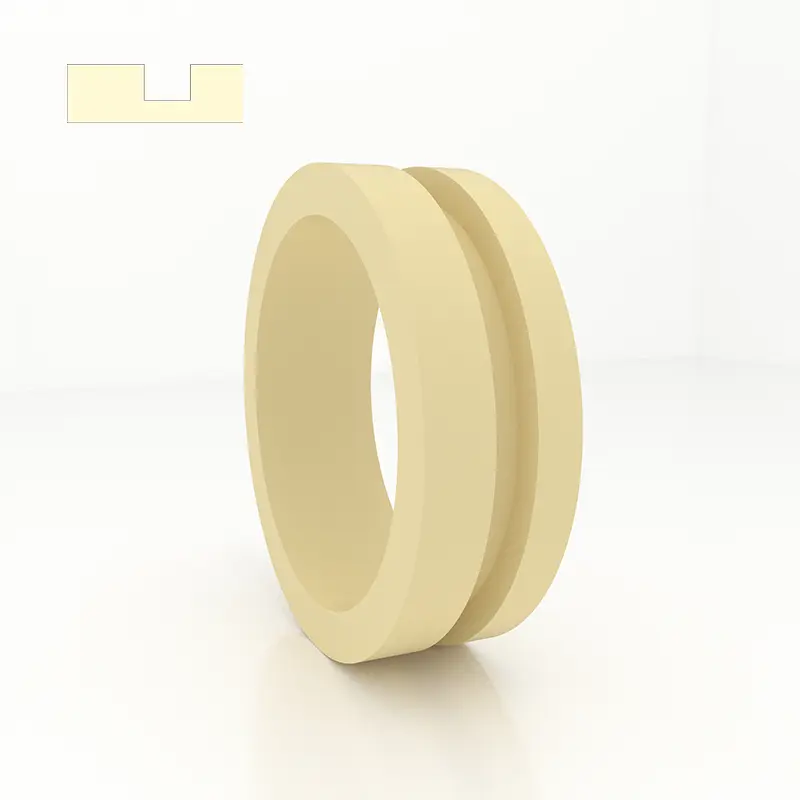

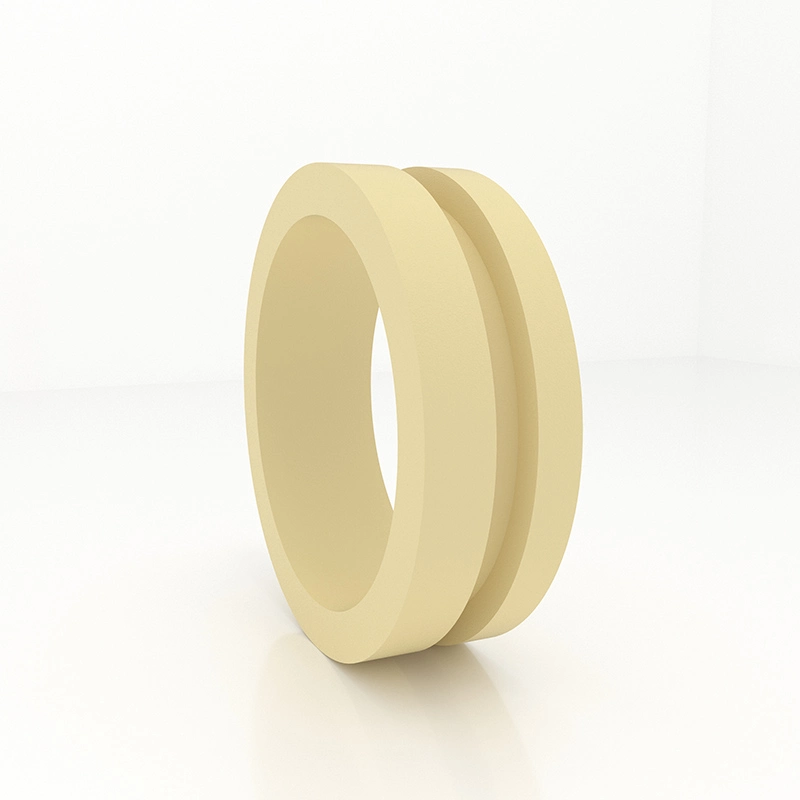

Gabay sa manggas gfa

1. Pagganap at Paggamit: Gabay sa manggas ng GFA ay isang gabay na manggas para sa piston, na sumusuporta at gumagabay sa piston.

2. Materyal: Nylon PA, Polyoxymethylene Pom at Polytetrafluoroethylene Ptfe.

3. Mga Kondisyon sa Paggawa: temperatura ng Paggawa: -55 ~+255 ° C (PTFE ay ginagamit sa itaas ng 120C)

4. Pamantayan sa Disenyo: Kapag nagdidisenyo at pumipili, sumangguni sa serye ng FA ng Hunger.

5. Pamamaraan sa Pag-order at Pag-order: Gabay sa Sleeve GFA ay minarkahan ng numero ng order, Halimbawa: GFA-0560 PA

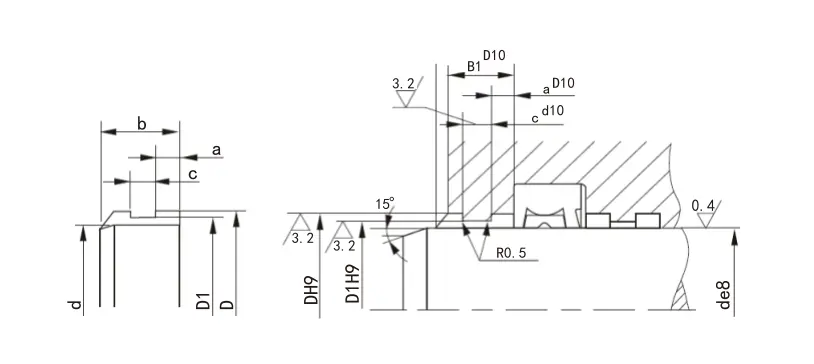

6. Structural Device:

Mga pagtutukoy:

Modelo	Lapad ng Groove H+0.2	Kapal T-0.05	Kapal t T-0.05	Kapal T-0.05	Kapal T-0.05	Kapal T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Tandaan: Ang serye ng Boldface ay karaniwang ginagamit na serye. Kung ang kinakailangang produkto ay wala sa talahanayan na ito, mangyaring makipag -ugnay sa amin.

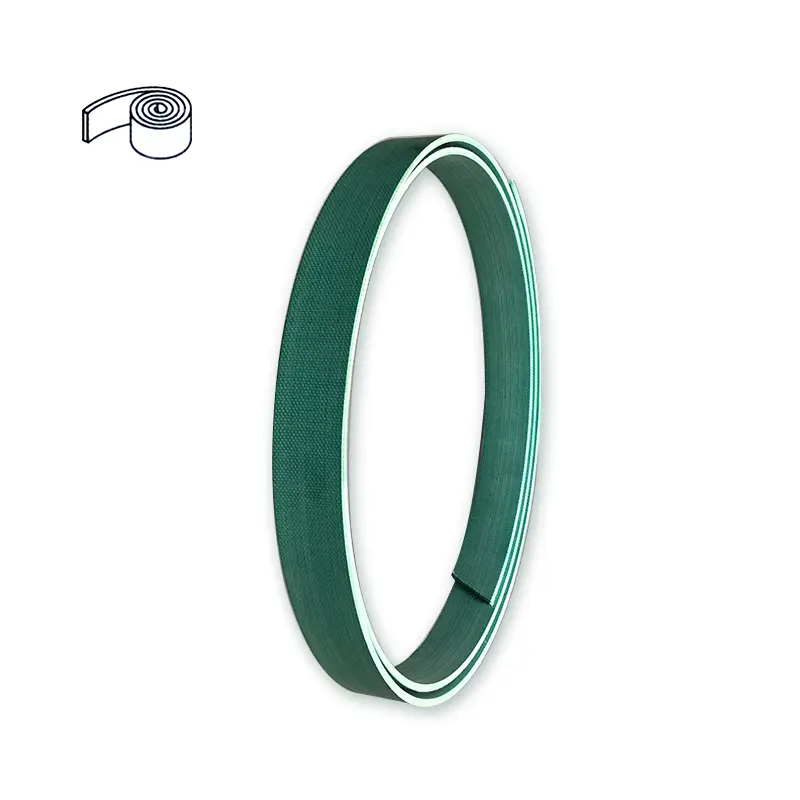

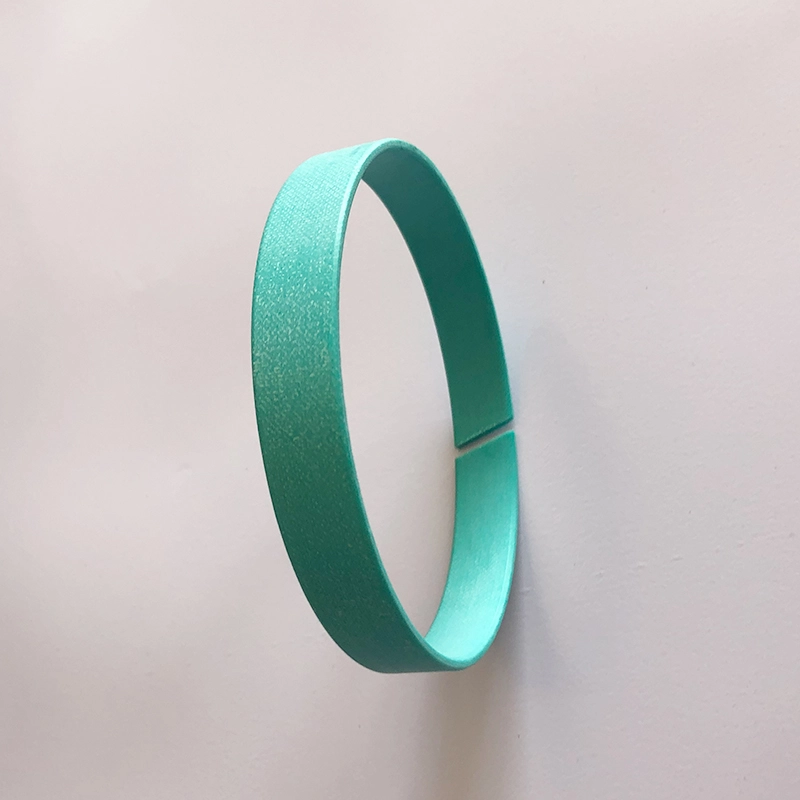

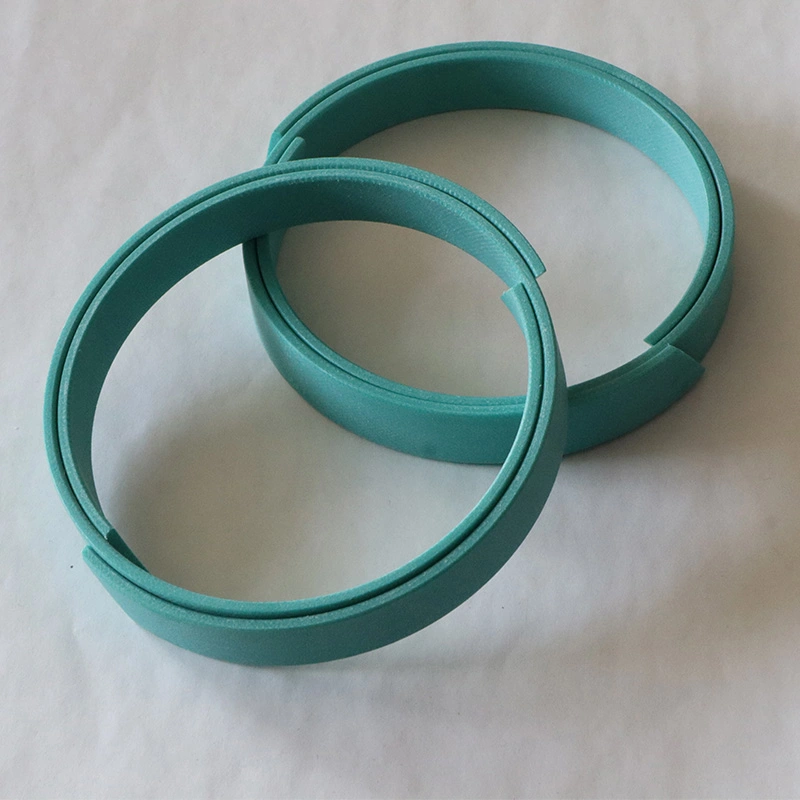

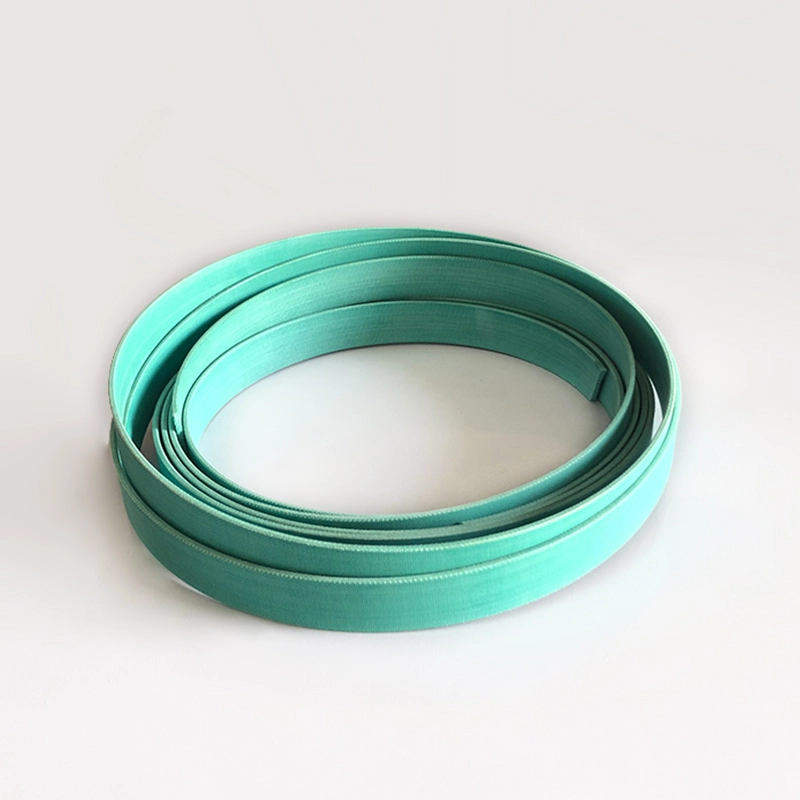

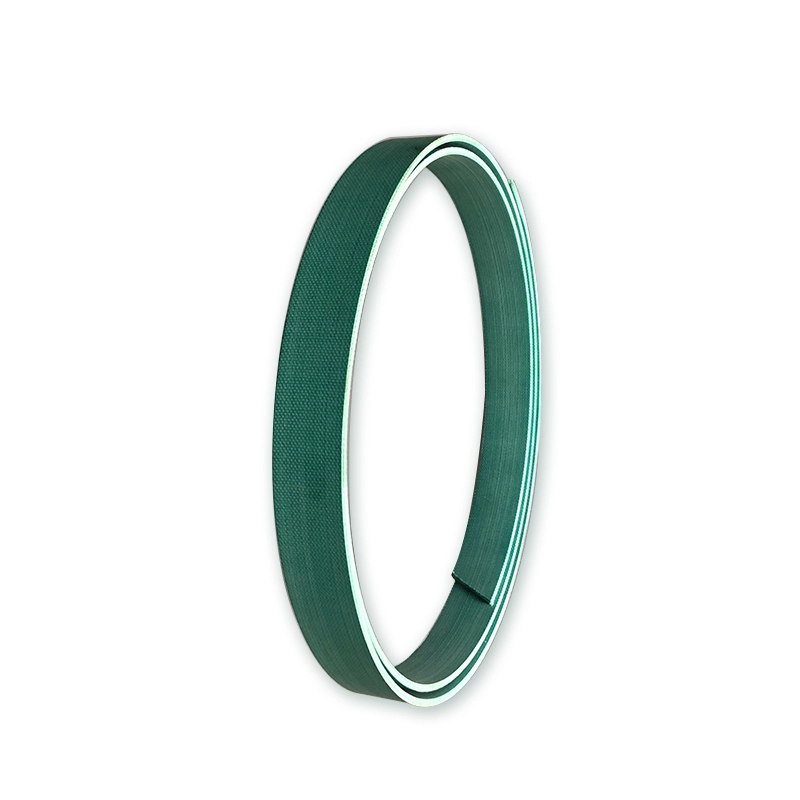

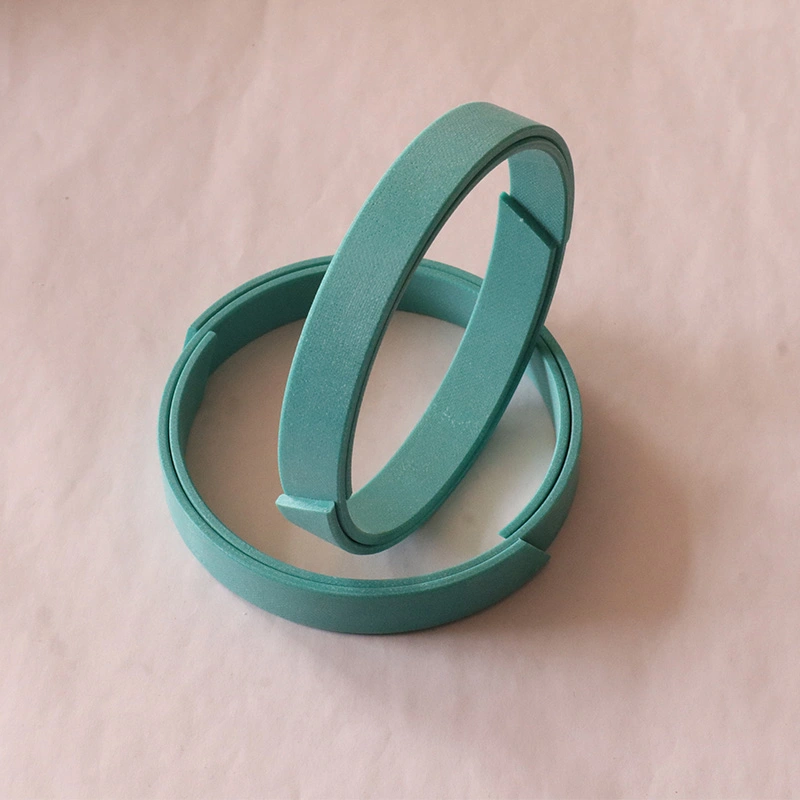

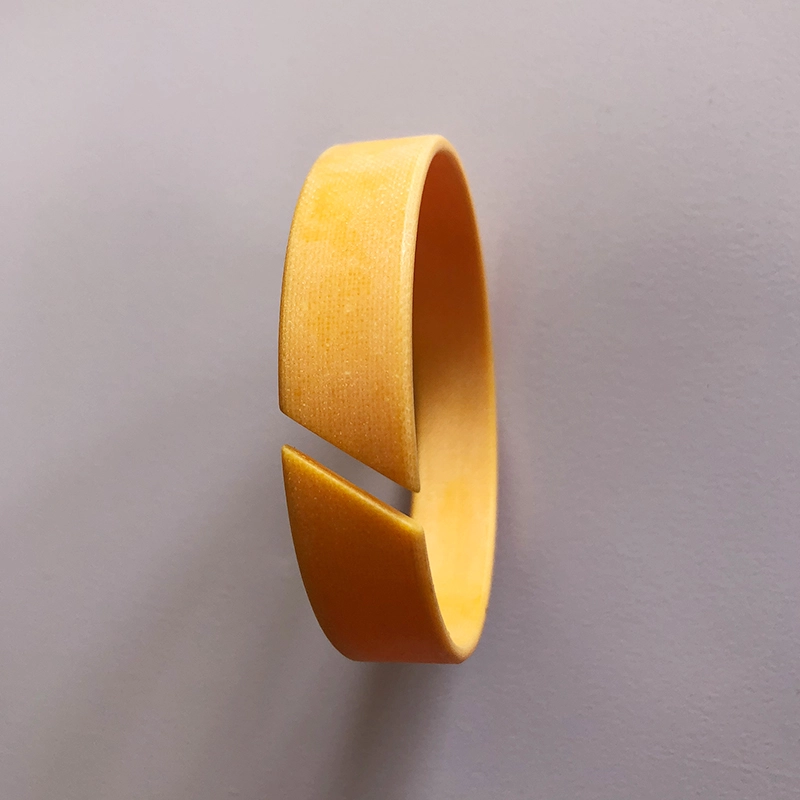

Tela na pinatunayan na phenolic na singsing na suporta (sinturon)
Ang mga singsing ng suporta ay mahalagang pangunahing sangkap ng mga hydraulic cylinders. Upang umangkop sa pag-unlad ng sliding singsing na pinagsama seal at malambot na mga istruktura ng tindig sa mundo, ang aming kumpanya ay matagumpay na nakabuo ng mga tela na pinatibay na mga singsing na suporta (sinturon). Ang mga taon ng aktwal na paggamit ay nagpakita na ang produktong ito ay umabot o lumampas sa antas ng kalidad ng mga katulad na mga produktong dayuhan at malawak na pinuri ng mga gumagamit. Ang mga talahanayan 1 hanggang 4 ay ang mga talahanayan ng pagganap ng mga singsing ng suporta (sinturon) na ginawa ng aming kumpanya.

Talahanayan 1 Paghahambing ng mga pisikal na katangian ng aming Suporta Ring at Busak+Shamba Products

Halimbawang mapagkukunan	Suportahan ang kapal ng singsing (mm)	Compressive lakas (MPA)	Ang Pagbabago ng Timbang ng Pagbabago ng Langis ng Langis ng Langis (70 ± 2 ℃*24H）	Breaking Lakas (MPA)	Interlayer pagdirikit (kn/m)
Fashion+Shamba	2.48	338.9	2.83	35.6	1.2
Ang aming mga produkto	2.48	425	0.90	37.0	2.9
	2.48 (na may grapayt)	390	0.63	36.4	2.08

Talahanayan 2 Pagganap ng index ng Hydraulic Cylinder Support Ring

Halimbawang iba't -ibang	Ang aming mga produkto		Orchot Maaari ①	DurateC900 ①	Turcite47 ②	MT64/5B	Nokwr (Hapon)	Binago ang POM Polyoxymethylene	Cat (US)
	Sinusukat na halaga	Mga kinakailangang tagapagpahiwatig
Compressive lakas (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Tandaan: ①Busak+Shamba Company ②Merkel Company Talahanayan 3 Index ng Lakas

Halimbawang iba't -ibang	Ang aming mga produkto		Orchot Maaari ①	DurateC900 ①	Turcite47 ②	MT64/5B	Nokwr (Hapon)	Binago ang POM Polyoxymethylene	Cat (US)
	Sinusukat na halaga	Mga kinakailangang tagapagpahiwatig
Compressive lakas (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Tandaan: ①Busak+Shamba Company ②Merkel Company Talahanayan 4 koepisyent ng friction ng aming mga produkto at orkot tlg sa ilalim ng dry friction at mga kondisyon ng pagtulo ng langis

I -load ang bawat yunit ng contact wagh w (n/mm)	Hertz Makipag -ugnay sa Relay (N/MM2)	Koepisyent ng friction
		Dry friction state		Estado ng Lubrication State
		Ang aming mga produkto	Orchot tlg	Ang aming mga produkto	Orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

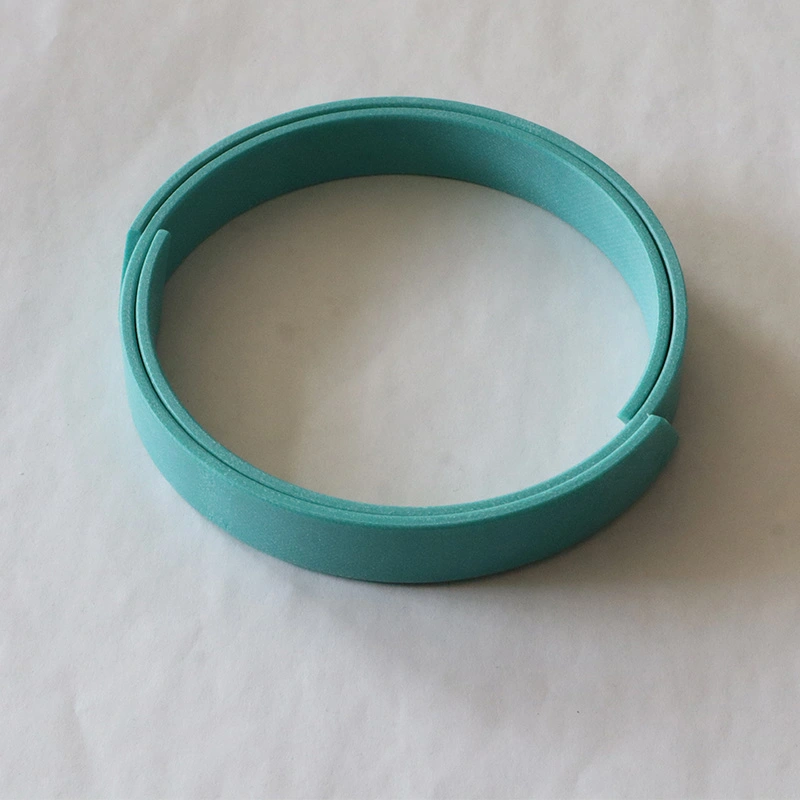

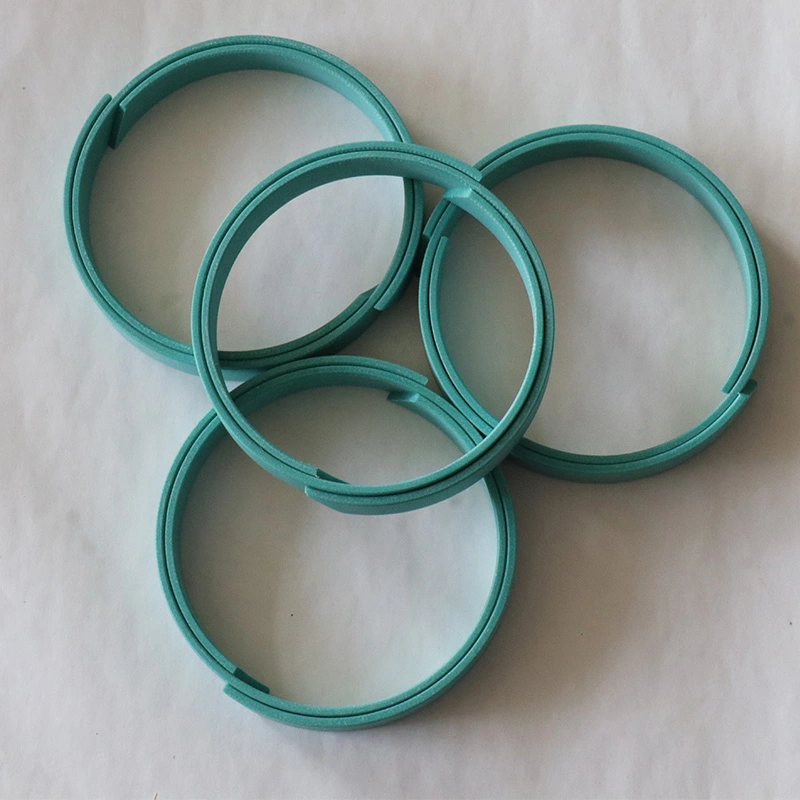

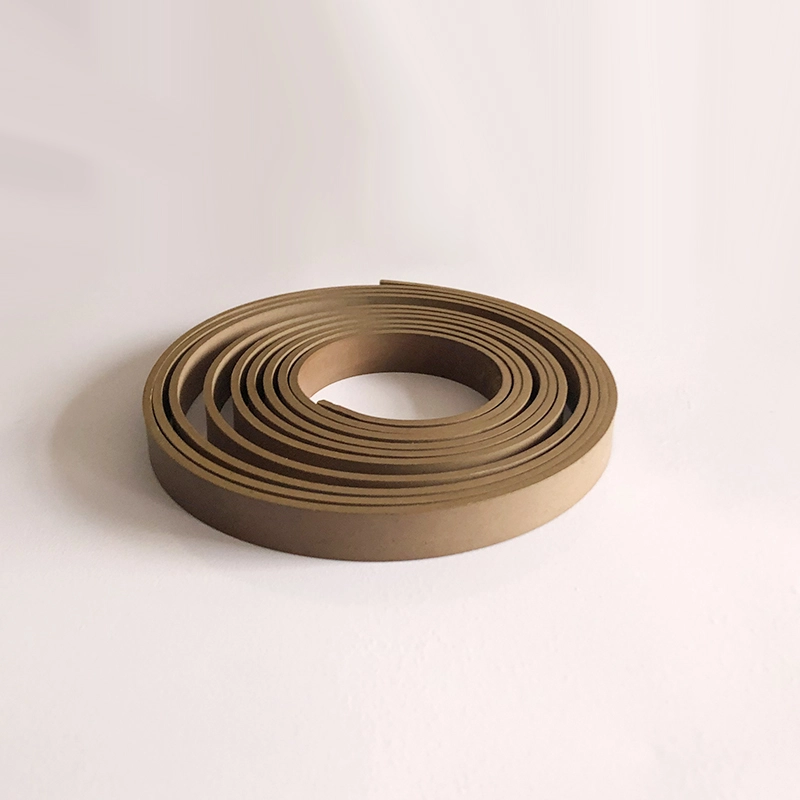

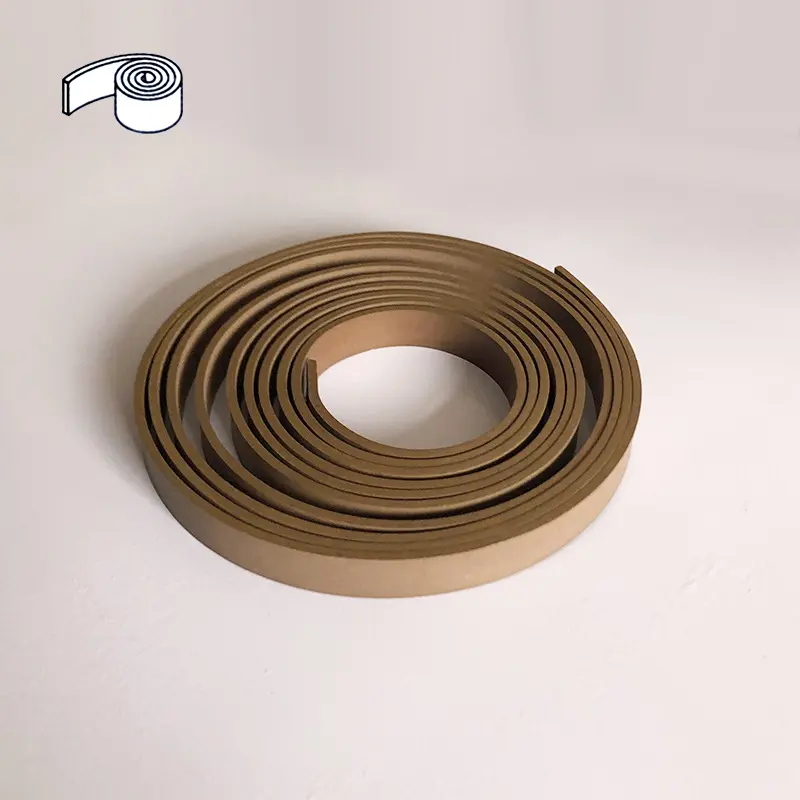

Ptfe wear-resistant belt (singsing)
Materyal	Ptfe+tanso
Supply	Roll (karaniwang mga 20 metro/roll) o gupitin sa kinakailangang haba
Kalamangan	1. Mababang alitan, walang gumagapang at kagat;
	2. Maaaring gumana nang maayos nang walang sapat na pagpapadulas;
	3. Lumalaban sa iba't ibang media, mahusay na katatagan ng kemikal;
	4. Maaaring mapaunlakan ang mga matitigas na bagay na naka-embed sa singsing na lumalaban sa pagsusuot, na binabawasan ang mga matitigas na bagay na kumakalat sa silindro at mga seal, kaya sa mga mabibigat na sitwasyon, gumamit ng maraming mga singsing na lumalaban;
	5. Mayroon din itong mahusay na paglaban sa pagsusuot sa mga sitwasyon ng high-speed at light-load, kaya ito ang pinaka-malawak na ginagamit na singsing na lumalaban;
	6. Walang mga paghihigpit sa laki, maaaring magamit sa malalaking sitwasyon ng diameter.
Temperatura	-60 ~+200 ℃
Pinakamataas na bilis	15m/s
Pinakamataas na lakas ng extrusion	15n/mm2 (20 °)
	7.5N/mm2 (80 °)
	5n/mm2 (120 °)

Non-Metallic Guide Ring para sa RCS Piston Rod

Non-Metallic Guide Ring para sa RCT Piston

Para sa piston o piston rod na tumatakbo sa haydroliko na silindro, ang singsing ng pagsusuot ay may tumpak na gabay na gabay at maaaring sumipsip ng mga puwersa ng radial. Kasabay nito, ang singsing ng pagsusuot ay maaaring maiwasan ang pakikipag -ugnay sa metal ng mga sliding bahagi sa haydroliko na silindro. Kung ikukumpara sa mga singsing na may suot na metal, ang mga singsing na hindi metal na may metal ay may maraming pakinabang. Kabilang sa mga ito, ang mga singsing na pinatibay ng tela at PTFE gabay ay magagamit sa uri ng pagputol ng site at handa na gamitin na uri.

1. Magandang paglaban sa pagsusuot

2. Iwasan ang pakikipag-ugnay sa metal-to-metal

3. Maaaring sugpuin ang mekanikal na panginginig ng boses

4. Dahil sa nakasentro na epekto ng singsing ng pagsusuot, pinapayagan ang isang malaking clearance ng radial

5. Simpleng uka, madaling i -install

6. Mababang gastos sa pagpapanatili batay sa mga pakinabang sa itaas, malawak itong ginagamit

Mga Materyales:

1. Polytetrafluoroethylene Ptfe3 (Pangkalahatang Materyal), PTFE4 (angkop para sa mababang-viscosity media tulad ng tubig), PTFE1 (mga kinakailangan sa mababang-friction tulad ng pneumatics)

2. Polyoxymethylene POM o Nylon PA at ang mga binagong materyales nito

3. Formaldehyde Resin + Reinforced Fiber Prif

Paghahambing ng talahanayan ng kapasidad ng pag-load ng iba't ibang mga materyales (sanggunian)

Mga Materyales	I -load ang Kapasidad Max (N/MM2)
PTFE na puno ng tanso na pulbos	15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C)
Phenolic na may tela	90 (60 ° C); 40 (80 ° C)
Polyoxymethylene o naylon	25 (60 ° C); 15 (80 ° C)
Polyoxymethylene o naylon napuno	40 (60 ° C); 30 (80 ° C)

Ang kalidad ng ibabaw ng uka

Kinis	RTMAX (μM)	RA (μM)
Sliding ibabaw	≤2.5	0.05-0.3
Groove Bottom	≤10	≤2
Groove side	≤15	≤3

Piston Rod Guide Ring Specification Series

Diameter ng Rod	Bottom diameter	Lapad ng Groove	Kapal	Gap		Diameter ng Rod	Bottom diameter	Lapad ng Groove	Kapal	Gap
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 Self-Lubricating Guide Ring Parameter
Mga parameter			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Lead-free bushings		Hydraulic Special Sleeve	BRONZE BASE BUSHING	Hindi kinakalawang na asero na kaagnasan na lumalaban sa manggas
Pinakamataas na presyon ng tindig (dynamic)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Pinakamataas na presyon ng tindig (static)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Oscillating motion			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Pinakamataas na bilis ng pagdulas (lubrication ng langis)			<2m/s		<2m/s	<2m/s	<2m/s
Coefficient friction μ	Dry friction		0.04 ~ 0.2		0.04 ~ 0.18	0.03 ~ 0.18	0.04 ~ 0.2
	Lubrication ng langis		0.02 ~ 0.08		0.02 ~ 0.08	0.02 ~ 0.08	0.02 ~ 0.08
Pinakamataas na halaga ng PV (tuyo)			3.6n/mm².m/s		3.8n/mm².m/s	4.3n/mm².m/s	3.6n/mm².m/s
Pinakamataas na halaga ng PV (langis)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Temperatura ng pagpapatakbo			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Thermal conductivity			42W/M.K.		42W/M.K.	42W/M.K.	42W/M.K.
Ang koepisyentong pagpapalawak ng linear			11*10-6/K.		11*10-6/K.	18*10-6/K.	15*10-6/K.
RCFB Uri ng tanso ng tanso na gabay sa parameter ng parameter
Parameter		RCFB090		RCFB092		RCFB09G
Density		8.9g/cm³		8.9g/cm³		8.9g/cm³
Lakas ng compressive		470N/mm²		470N/mm²		470N/mm²
Thermal conductivity		60W/M.K.		60W/M.K.		58W/M.K.
Ang koepisyentong pagpapalawak ng linear		18.5*10-6/K.		18.5*10-6/K.		18.5*10-6/K.
Tigas		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Pagpahaba		55%		55%		55%
Pangalan ng materyal		Cusn8p		Cusn8p		Cusn8p
Iba pang mga opsyonal na materyales		Cusn6.5p		Cusn6.5p		Cusn6.5p
