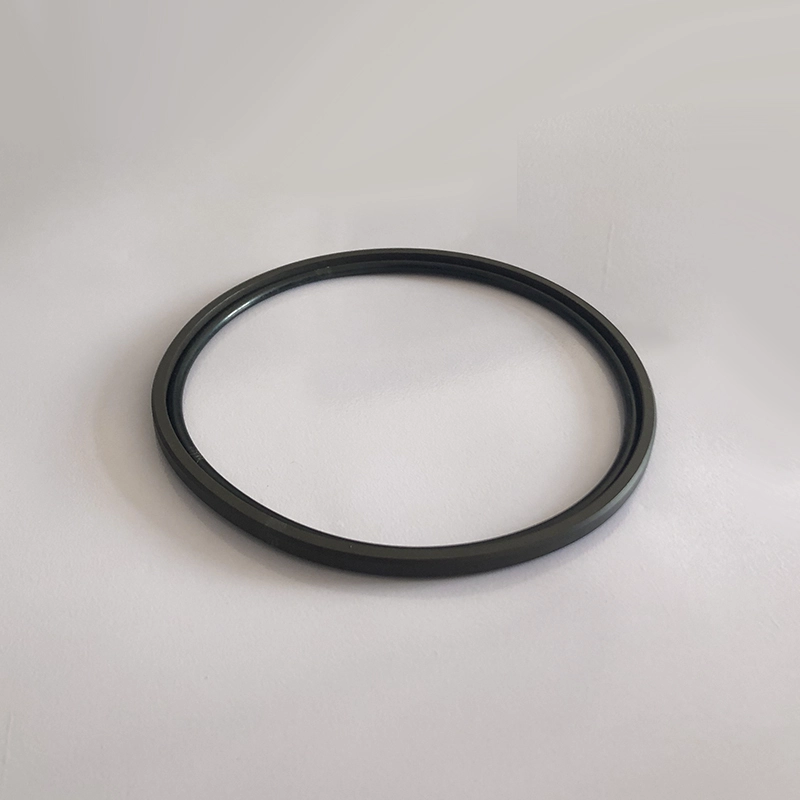

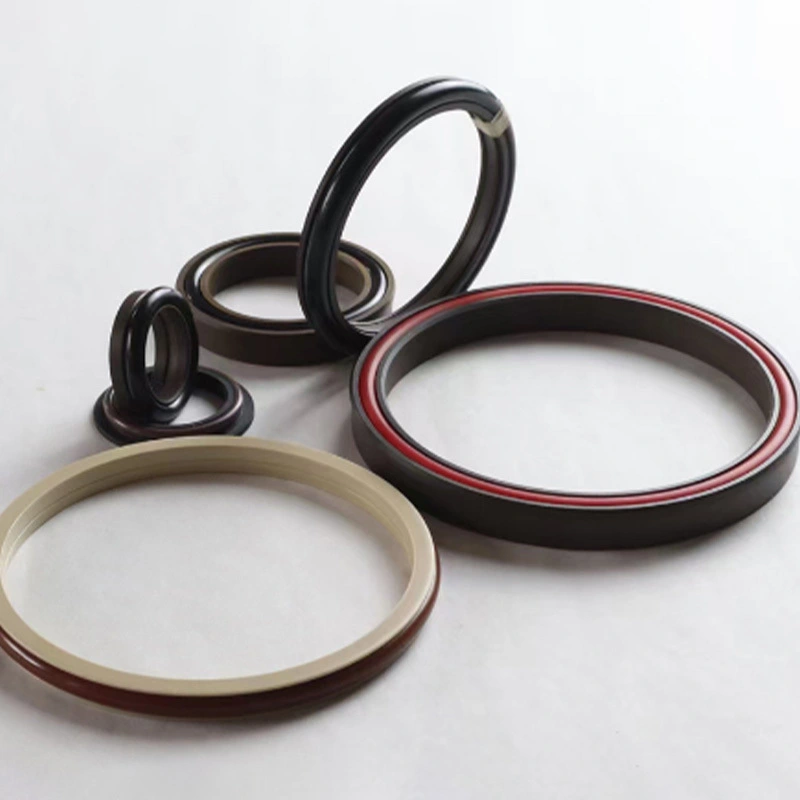

Ang mga hydraulic seal para sa mga butas ng piston, sa aming pabrika at R&D center, may mga subdivided na mga modelo at uri, bawat isa ay may sariling mga katangian, ngunit nakamit namin ang mahigpit na kontrol sa kalidad.

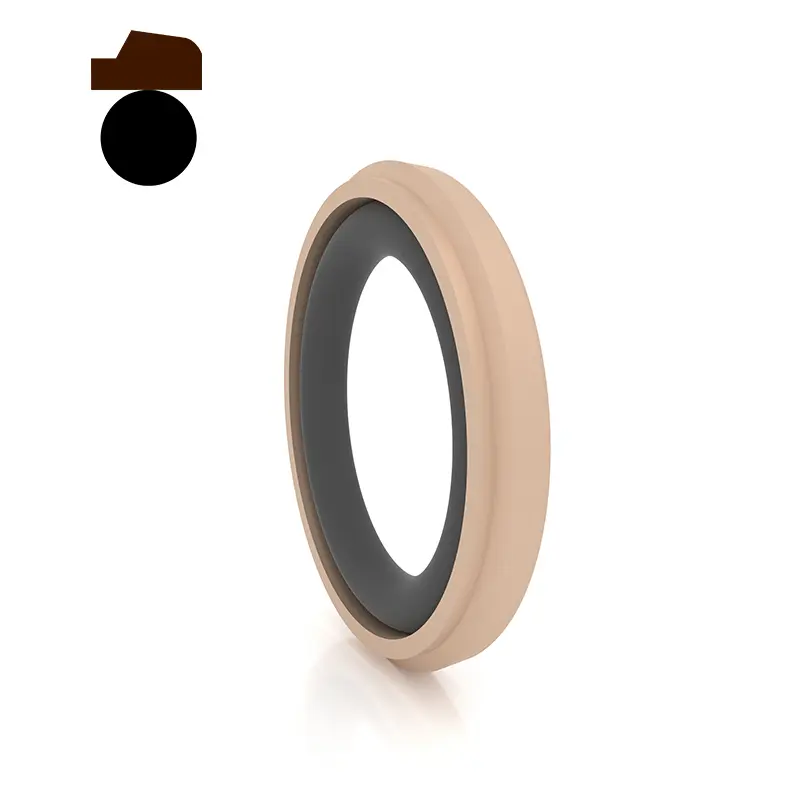

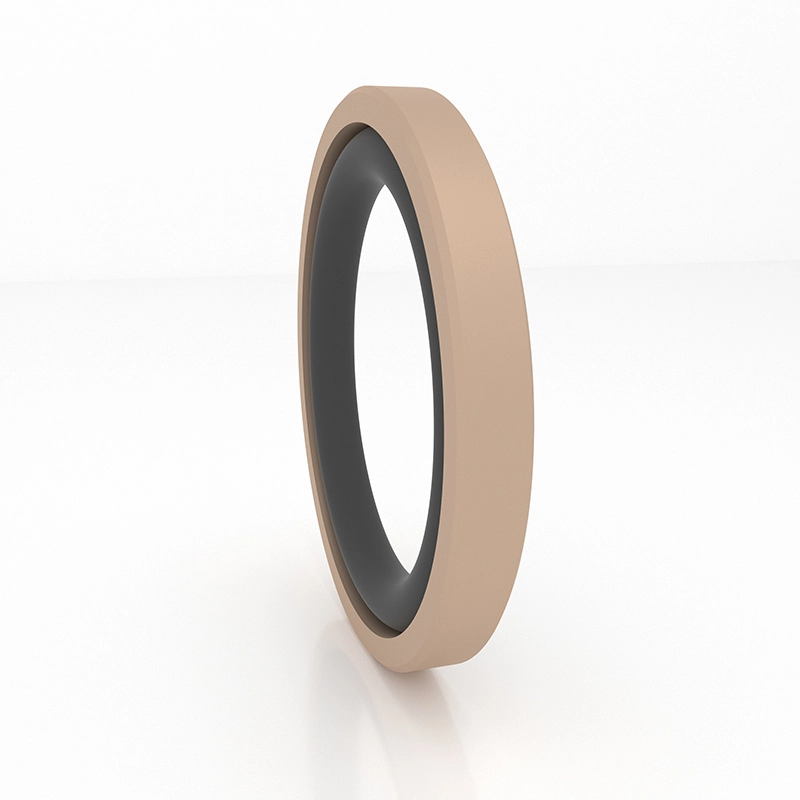

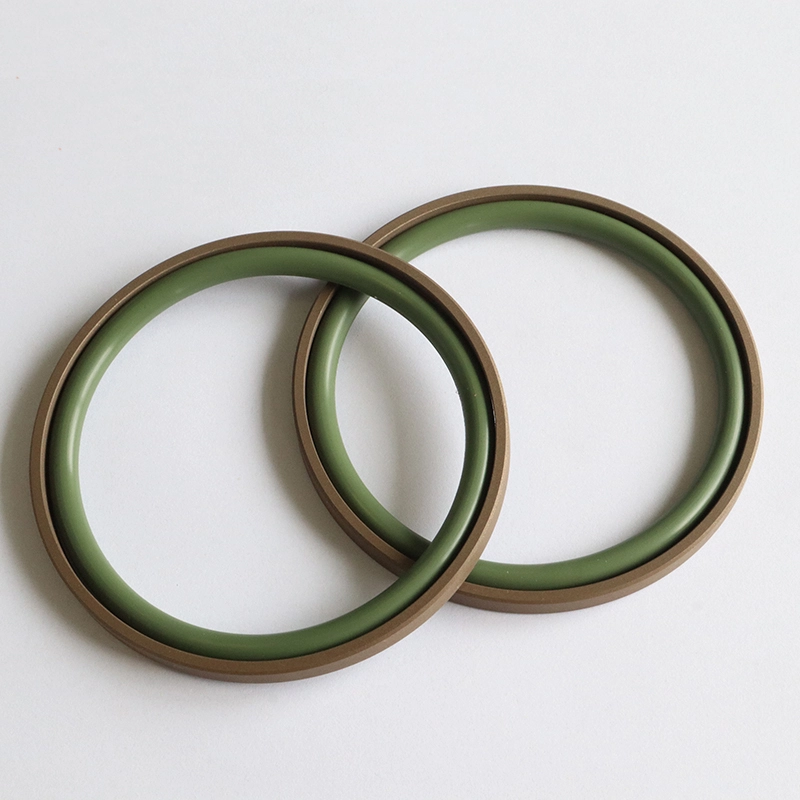

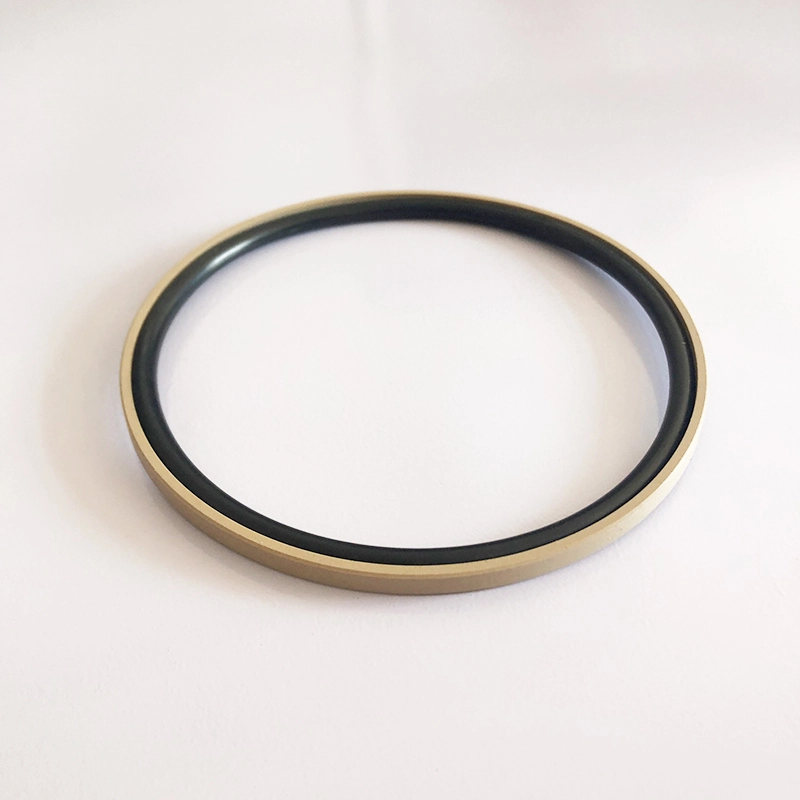

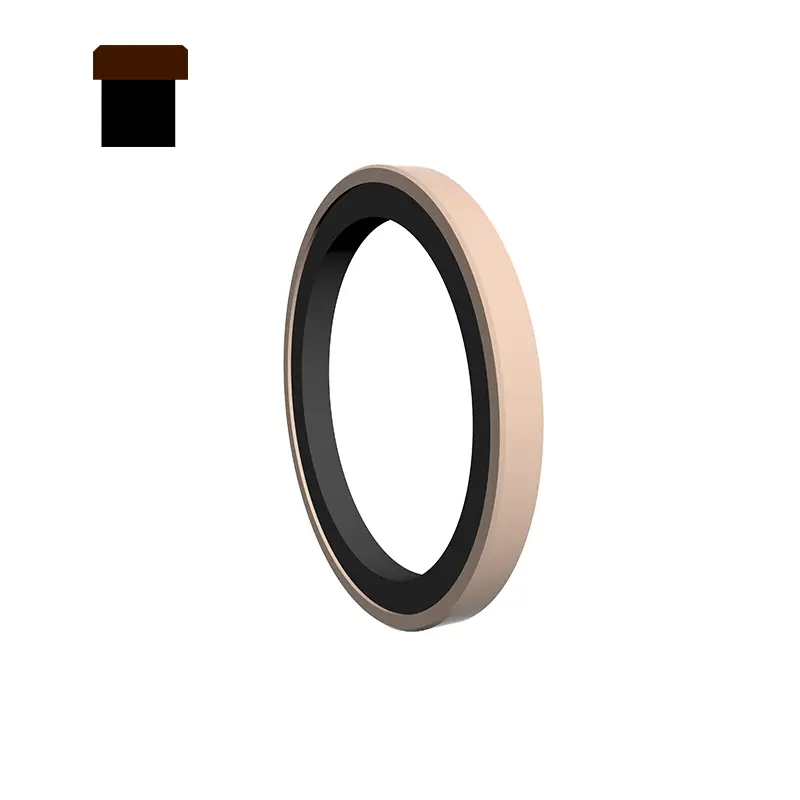

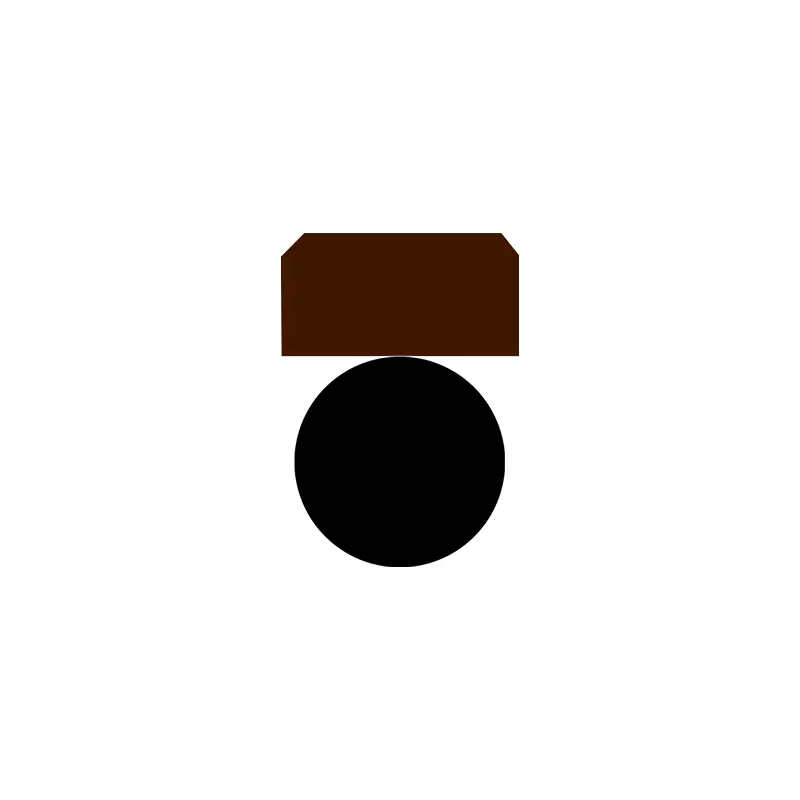

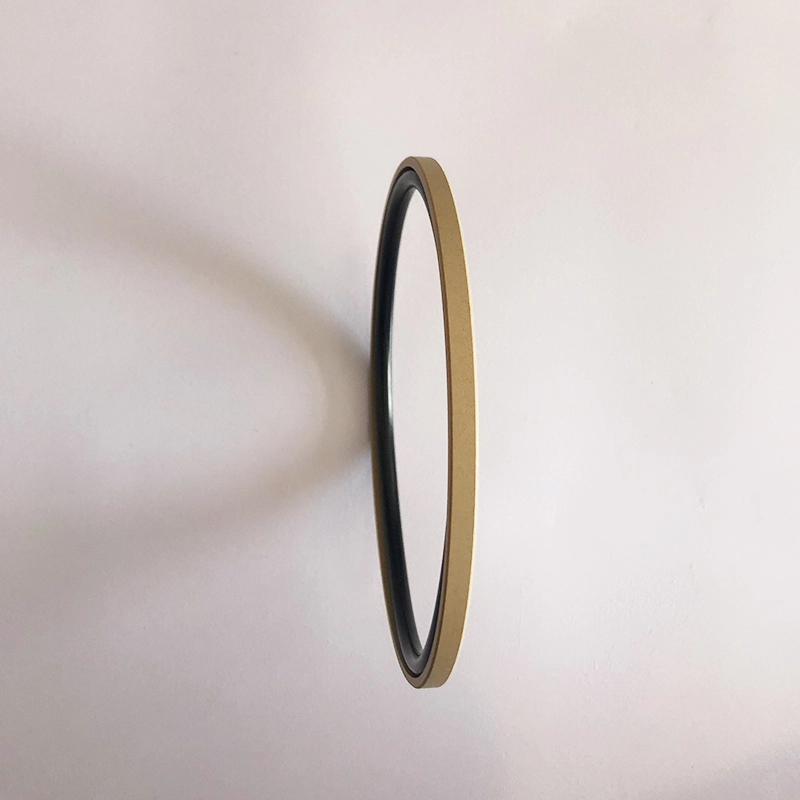

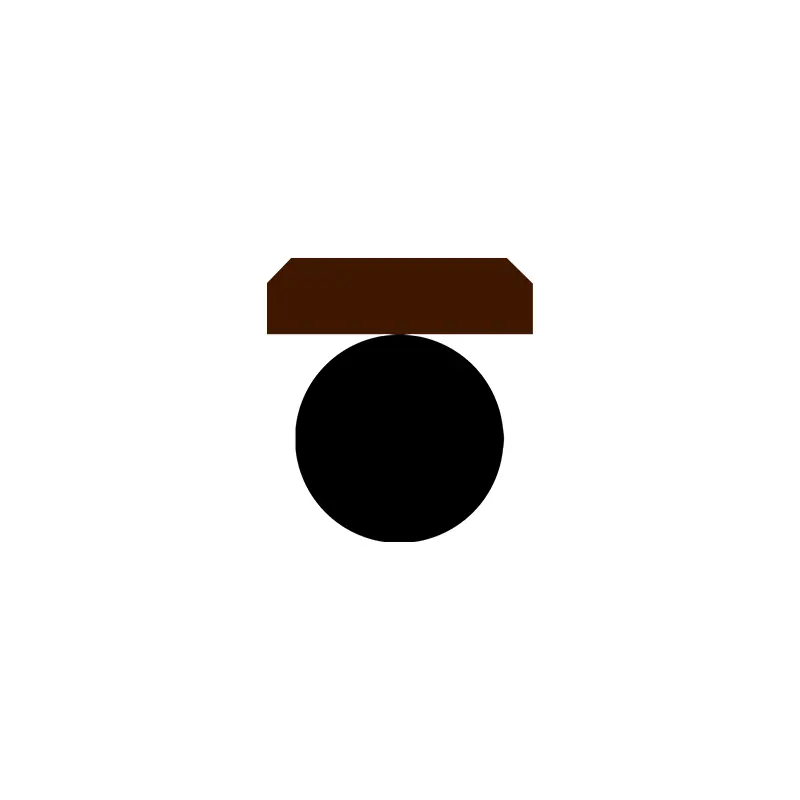

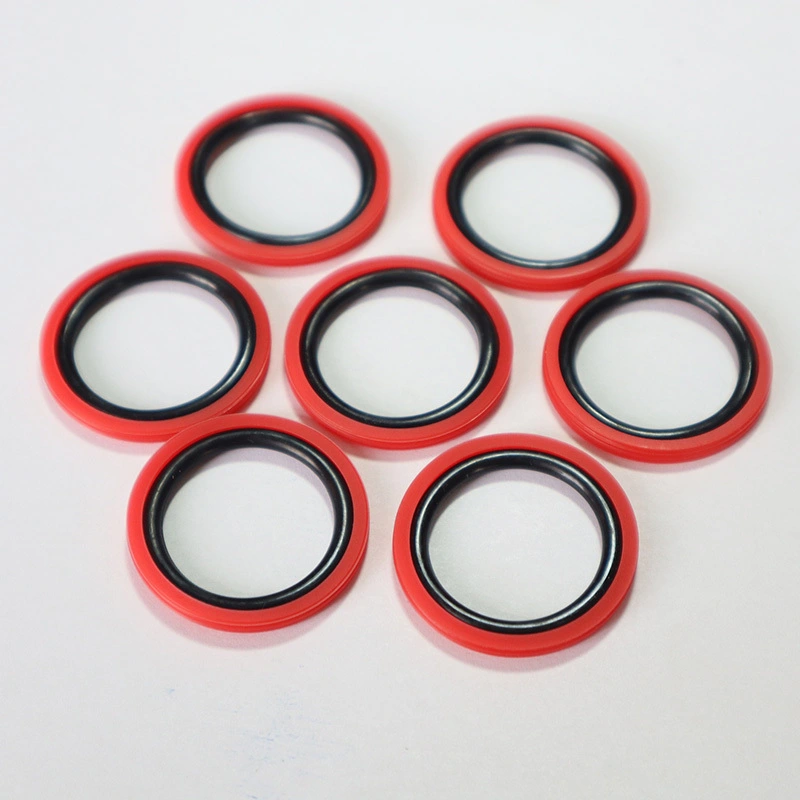

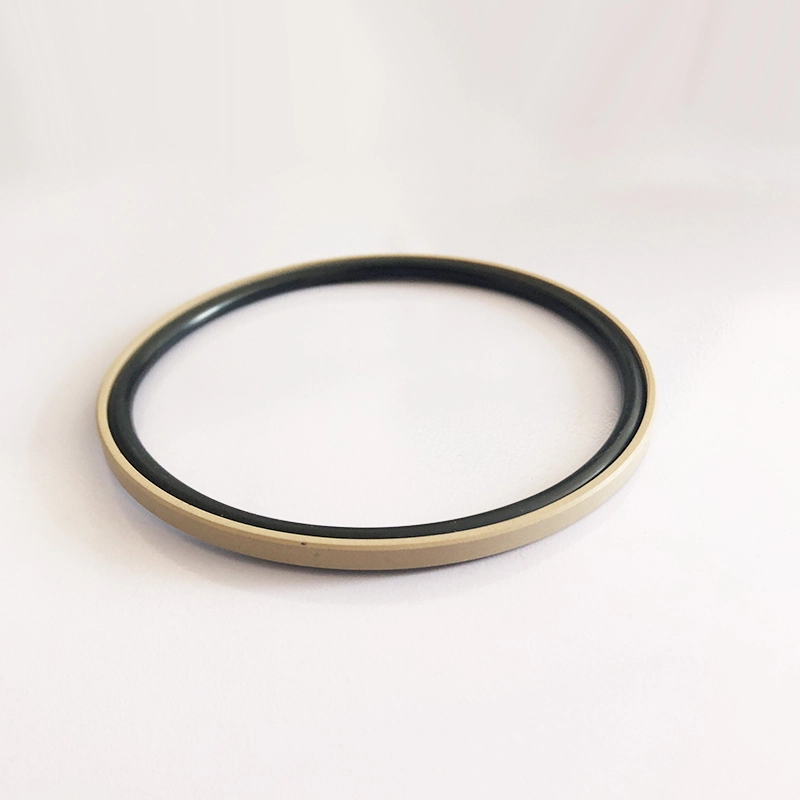

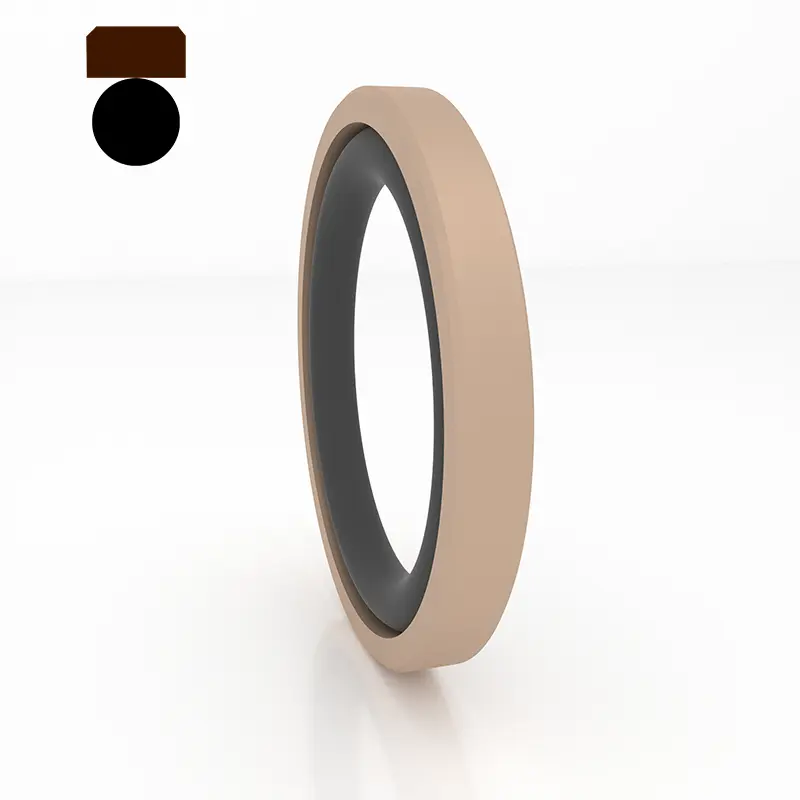

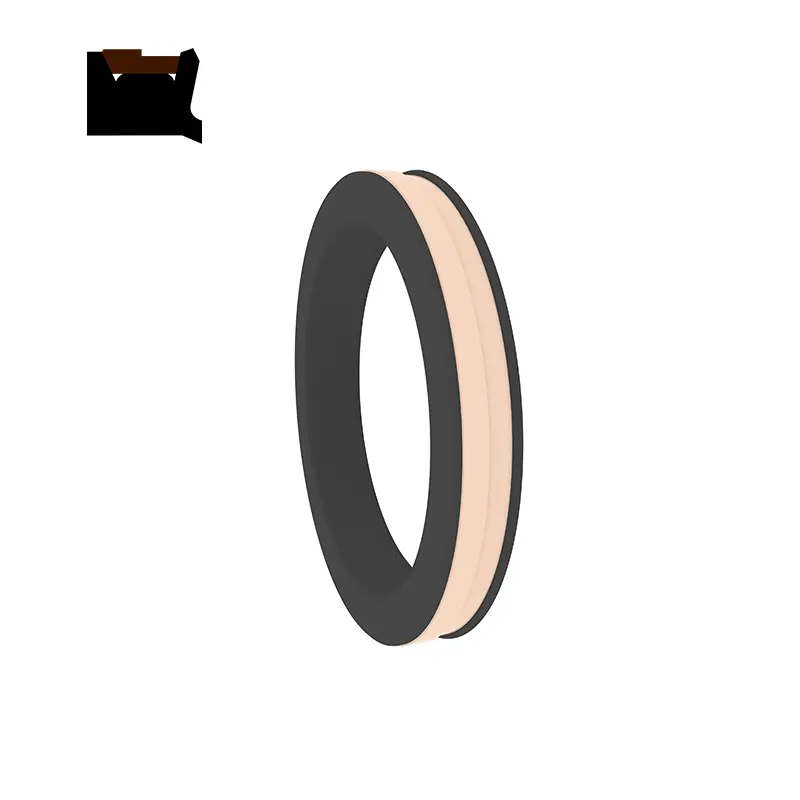

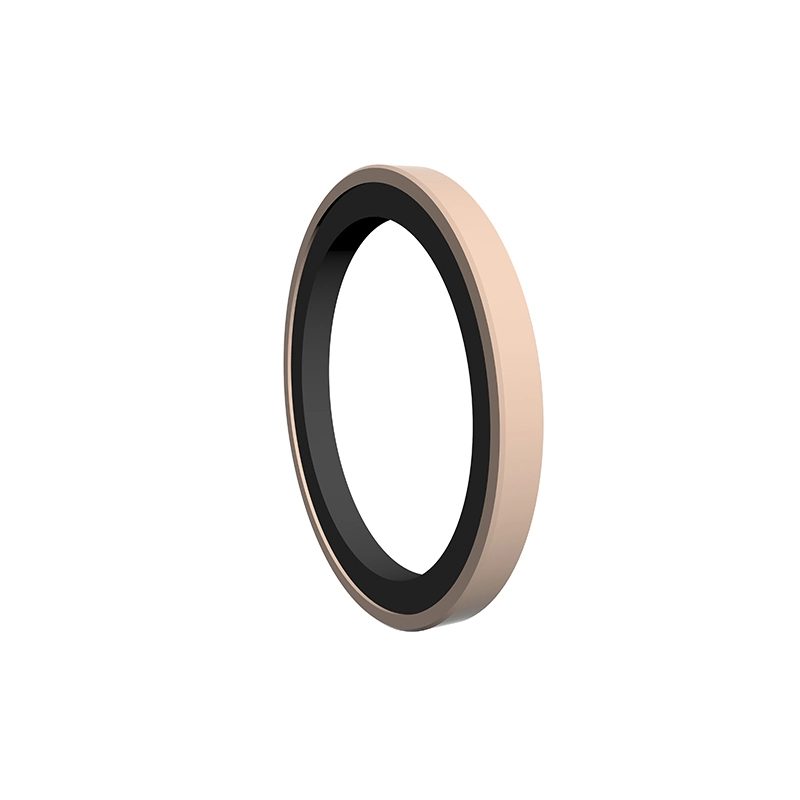

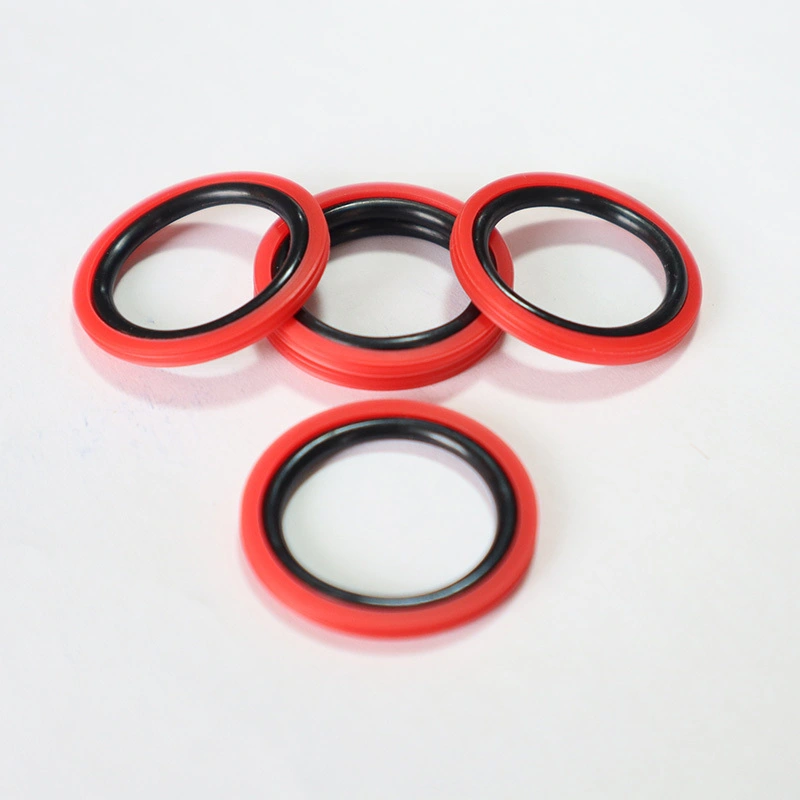

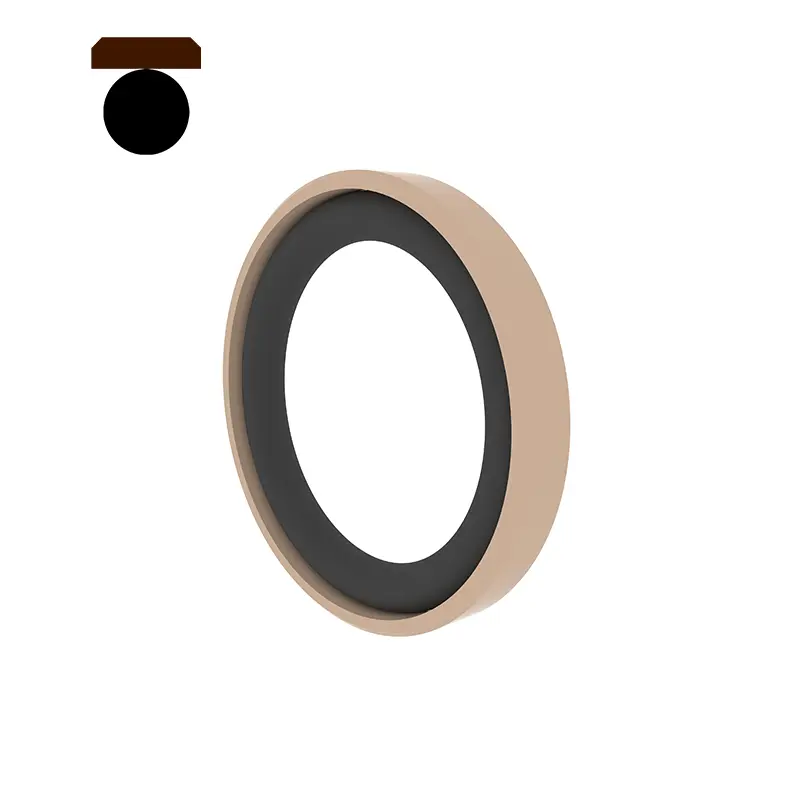

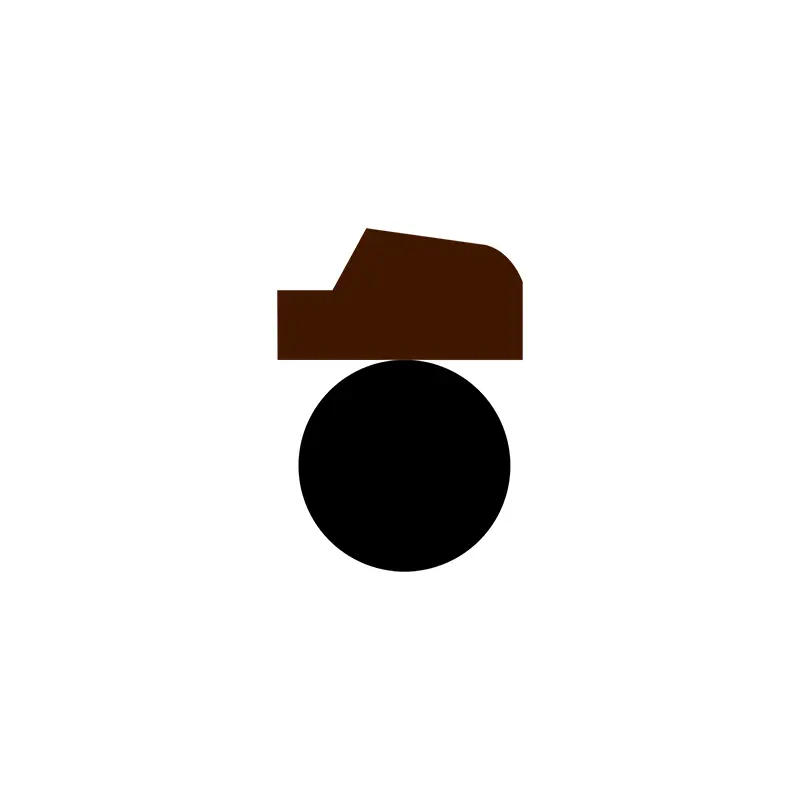

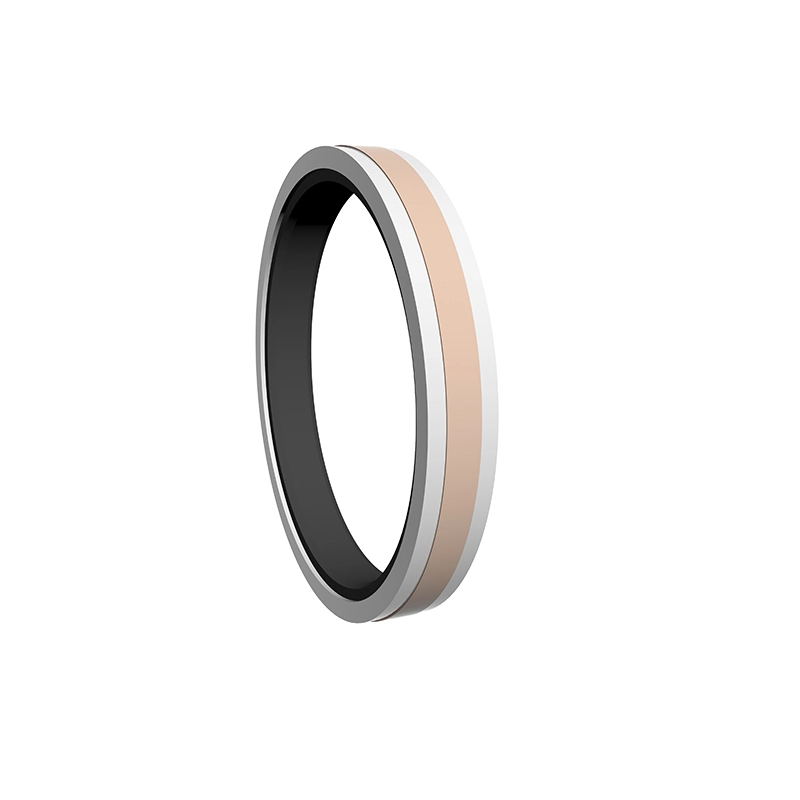

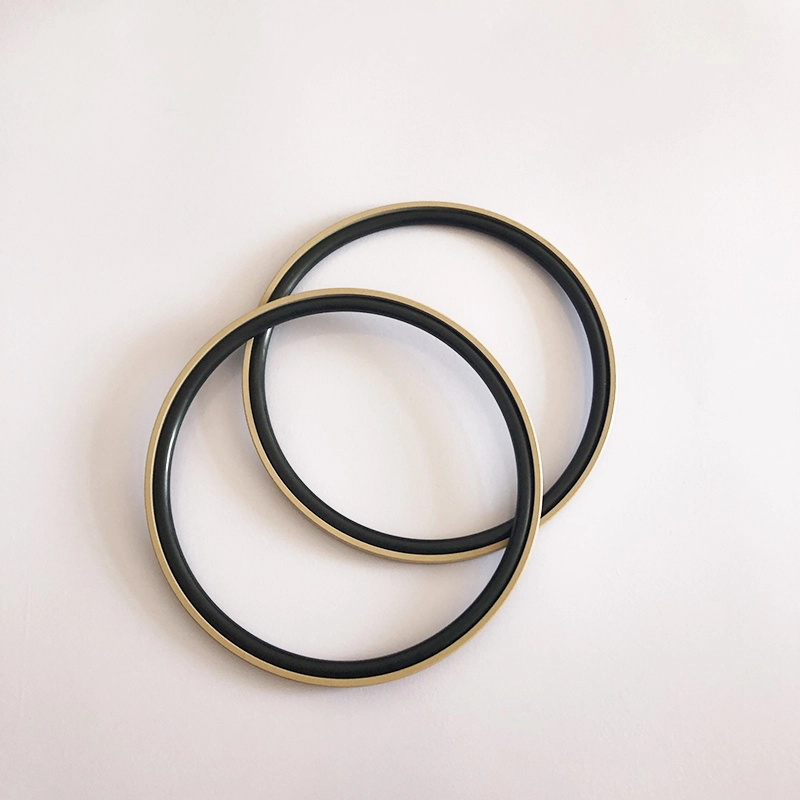

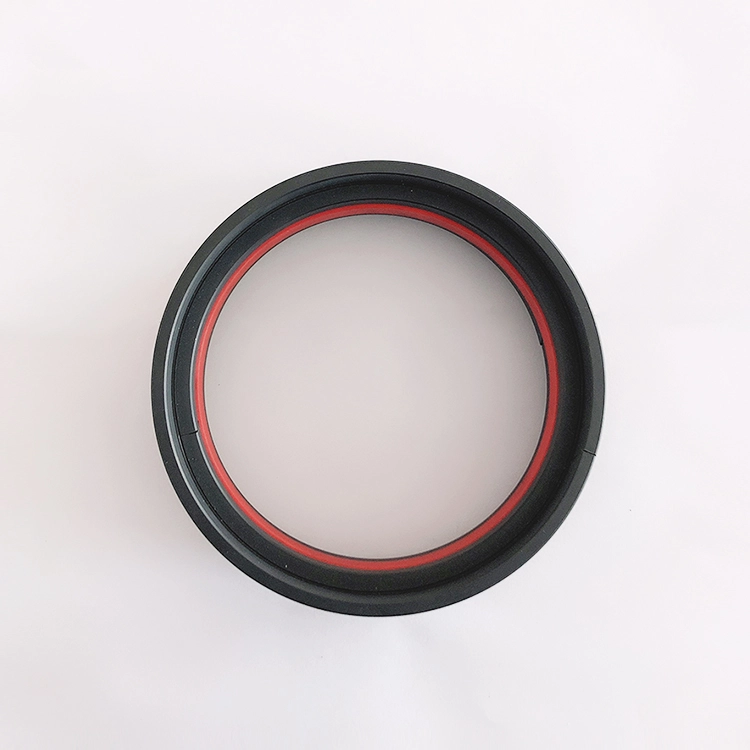

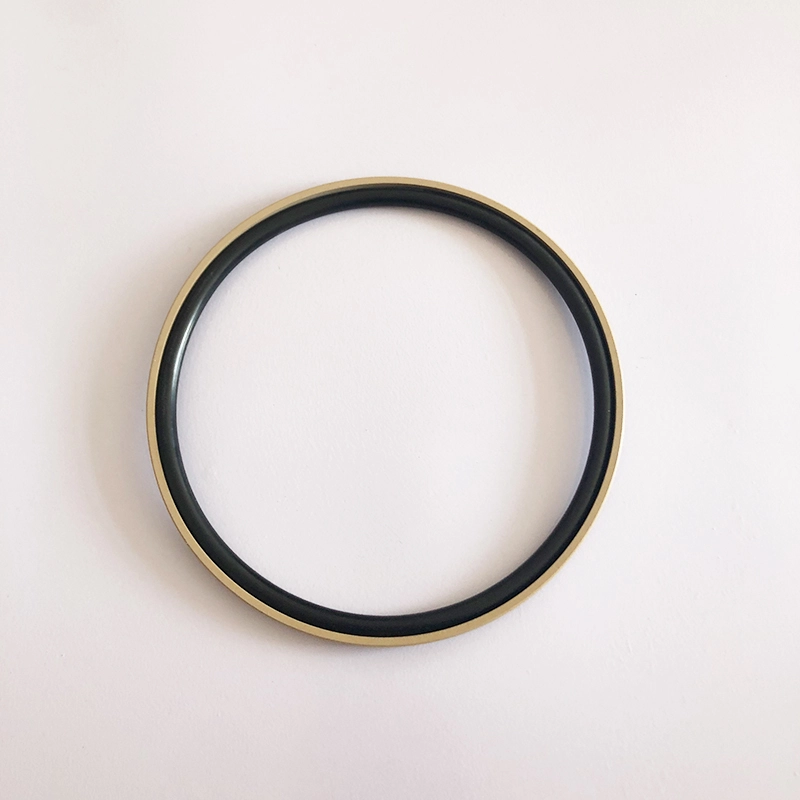

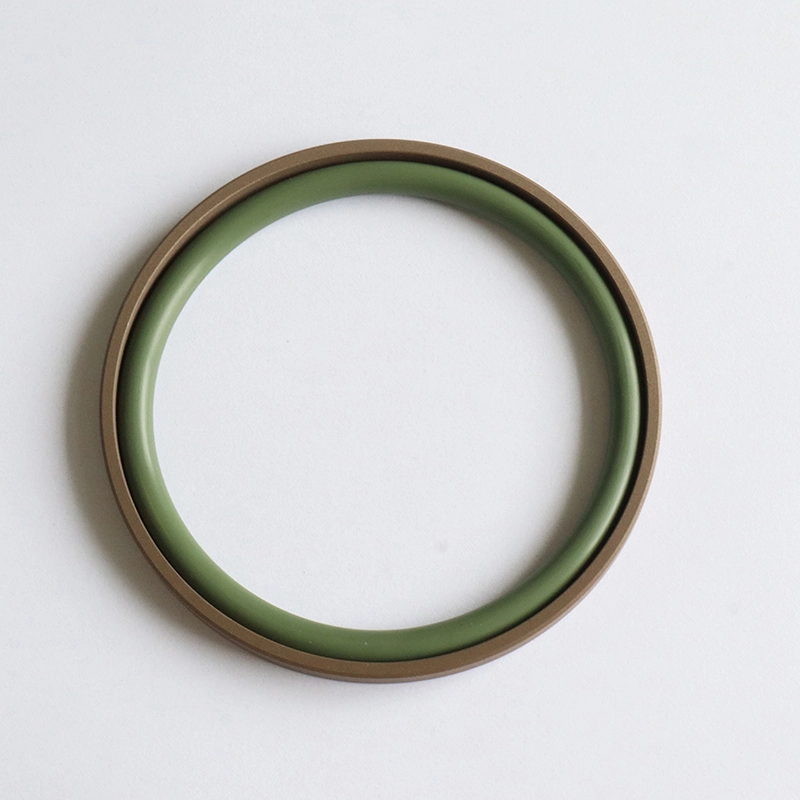

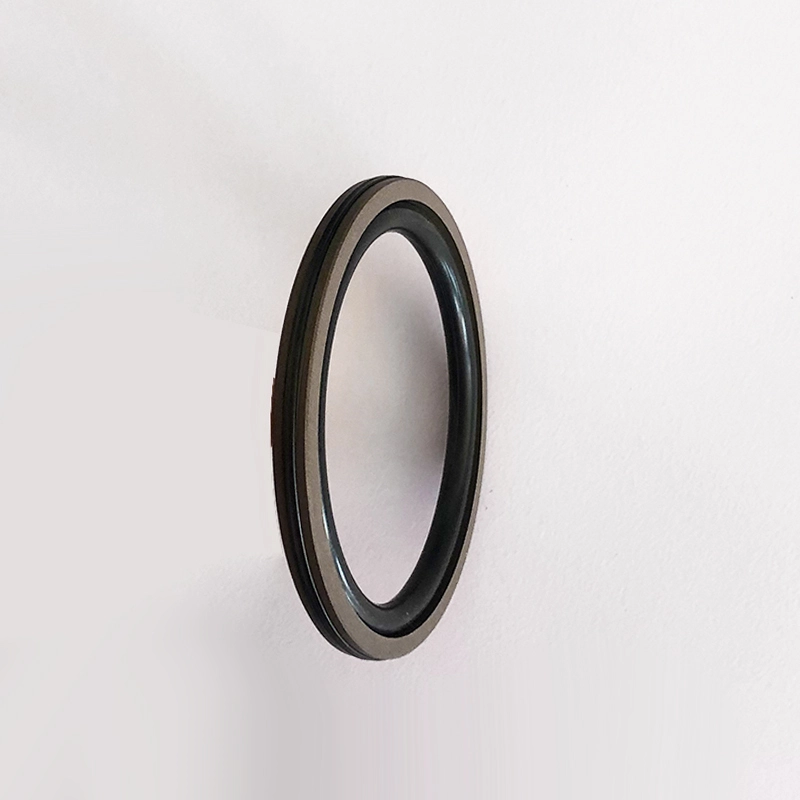

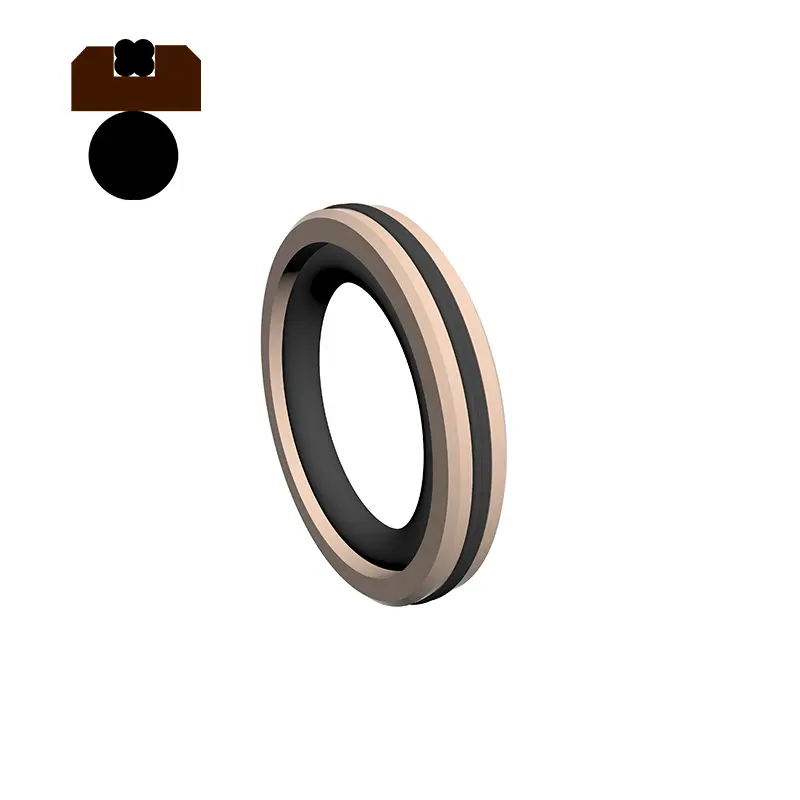

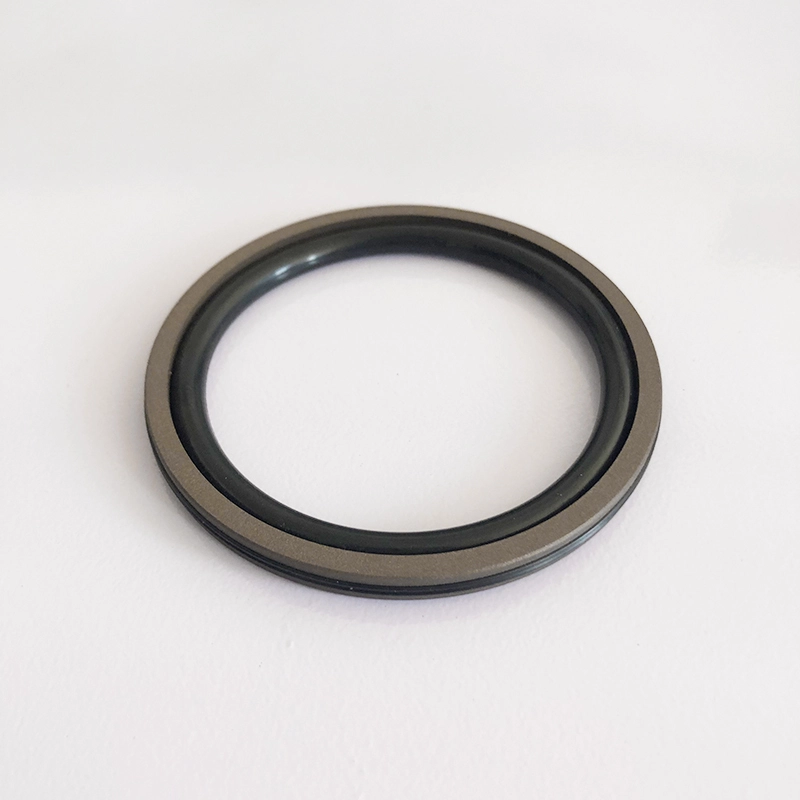

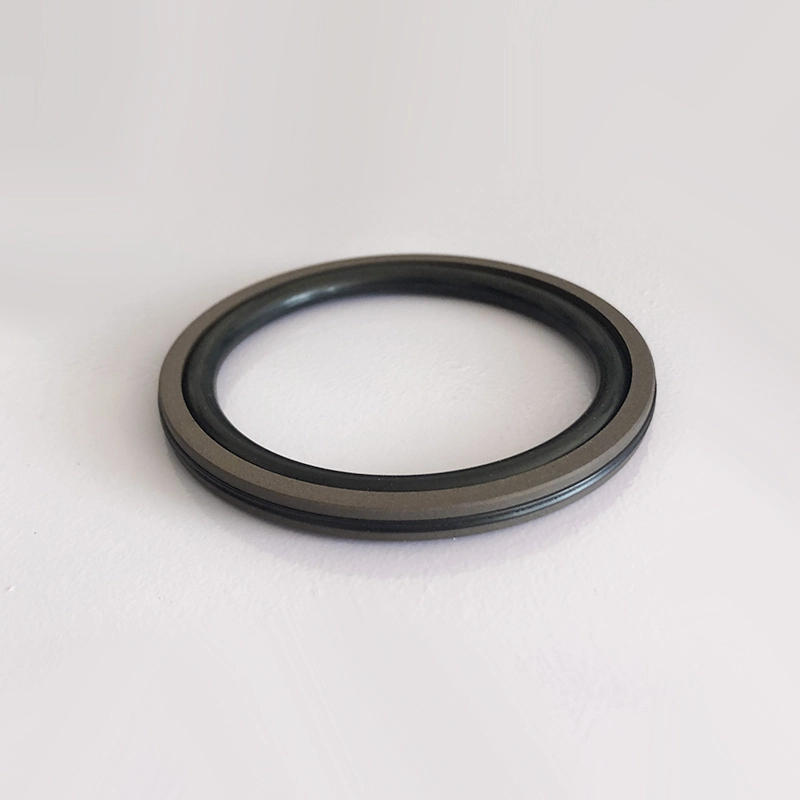

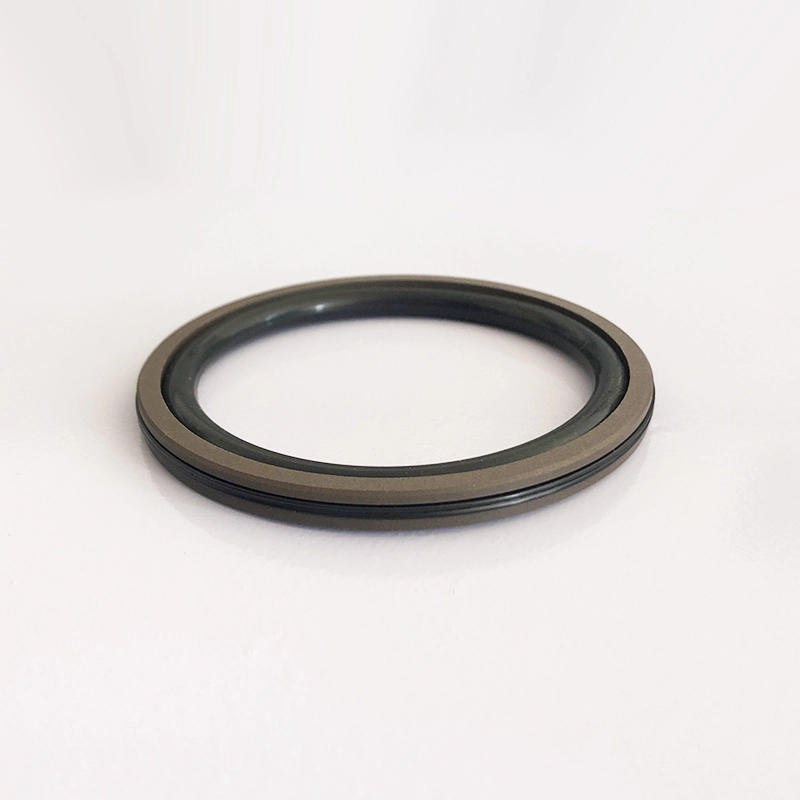

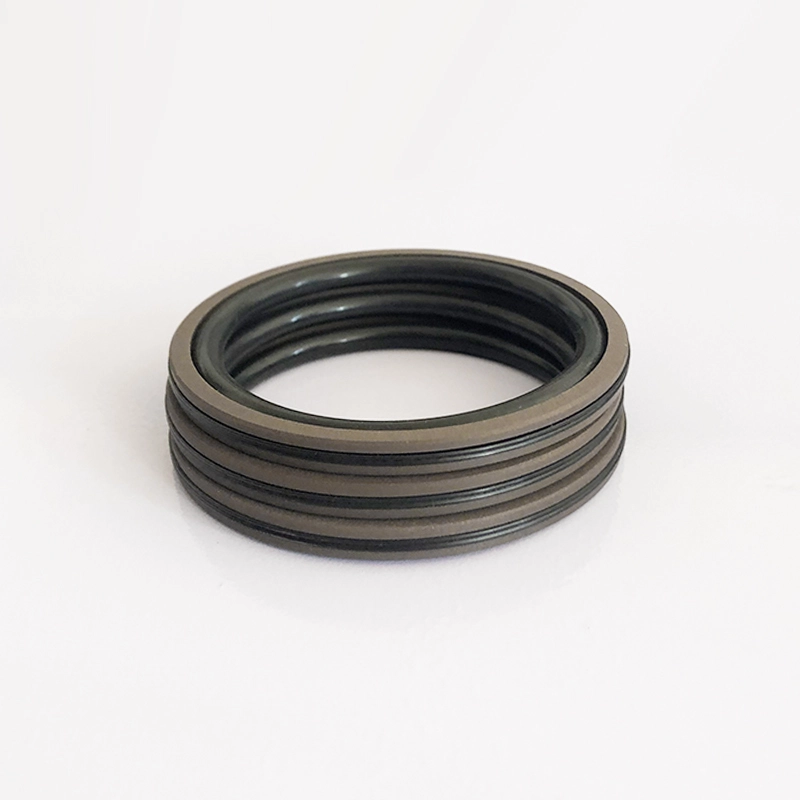

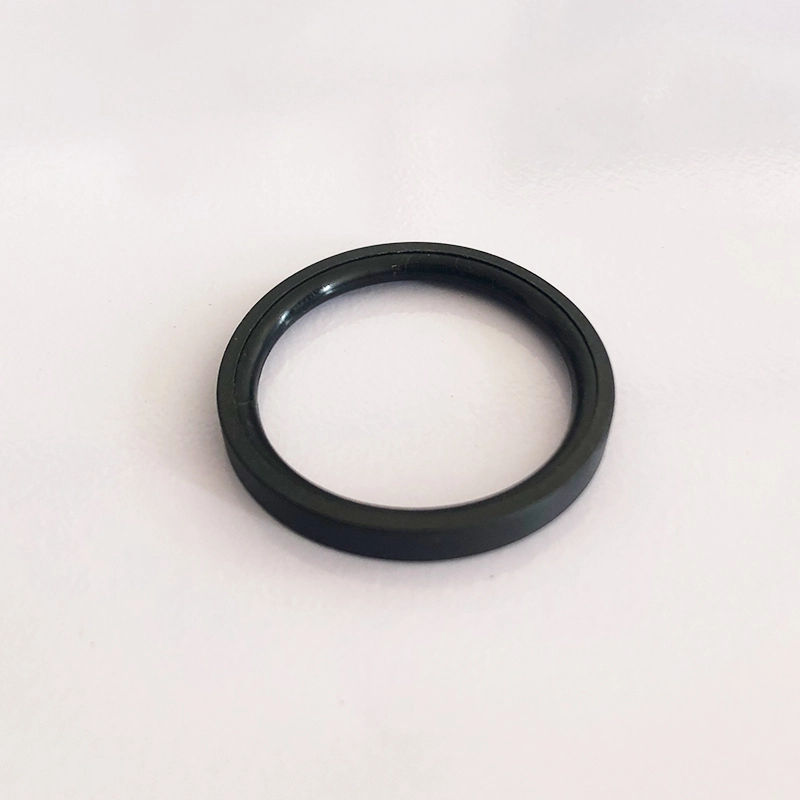

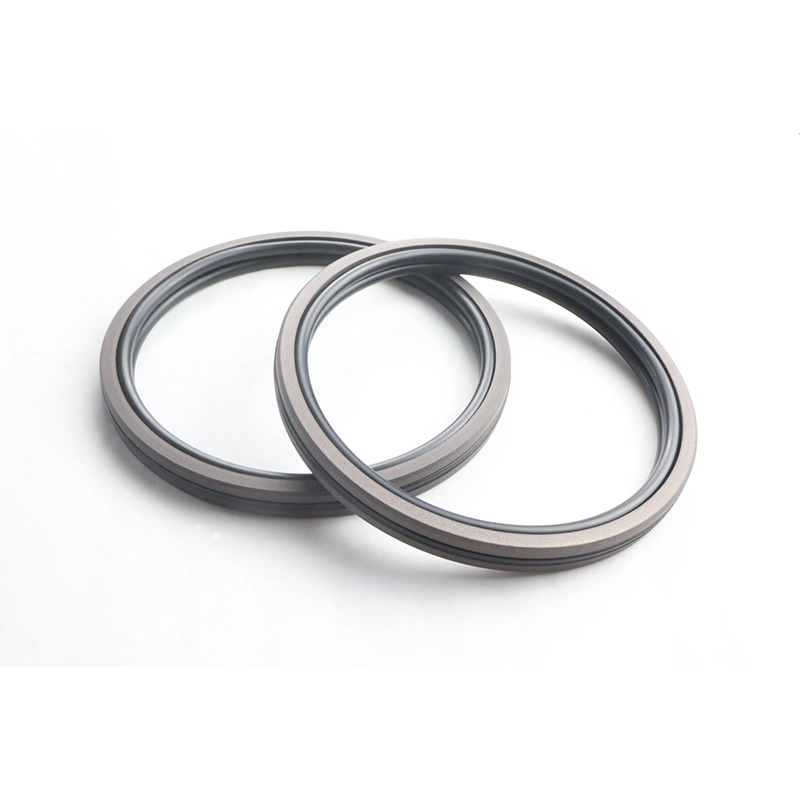

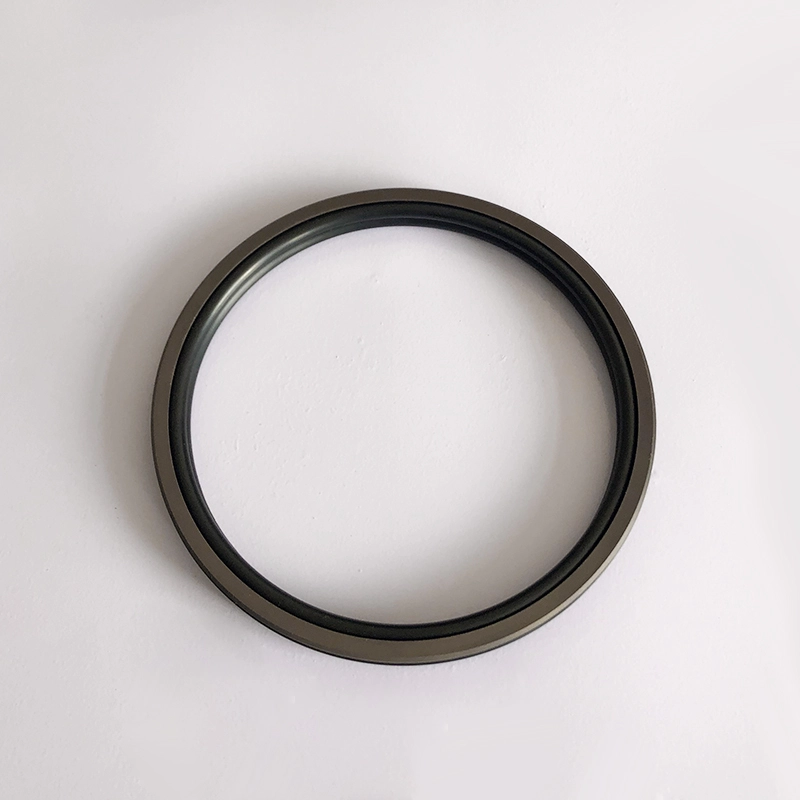

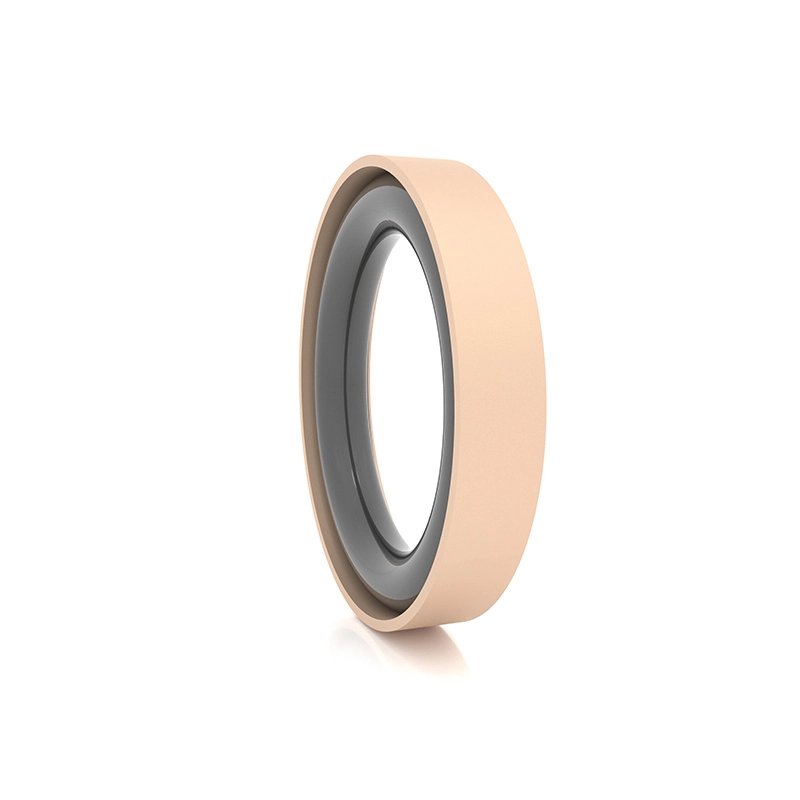

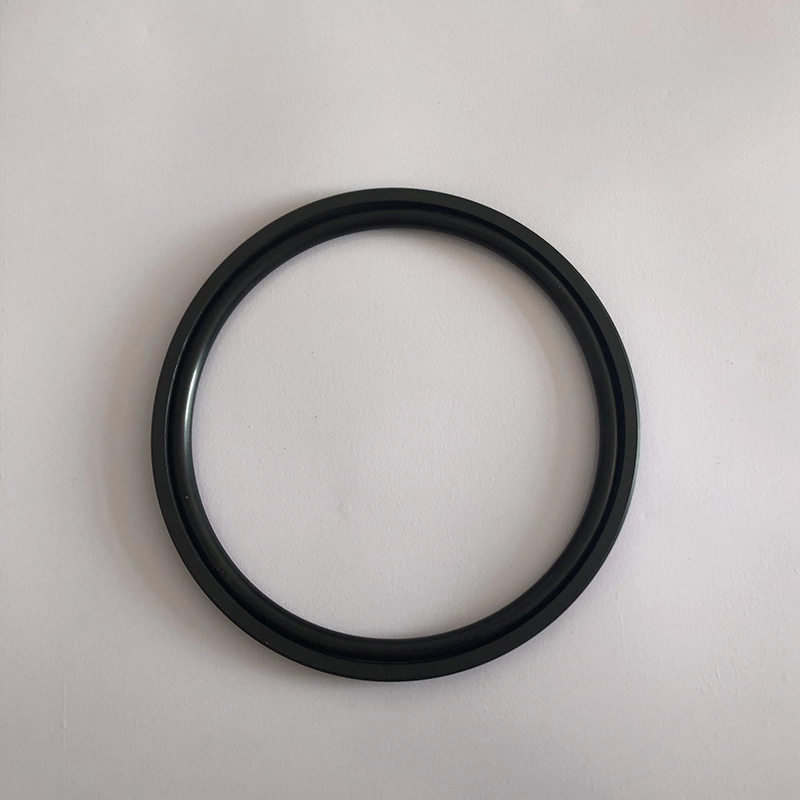

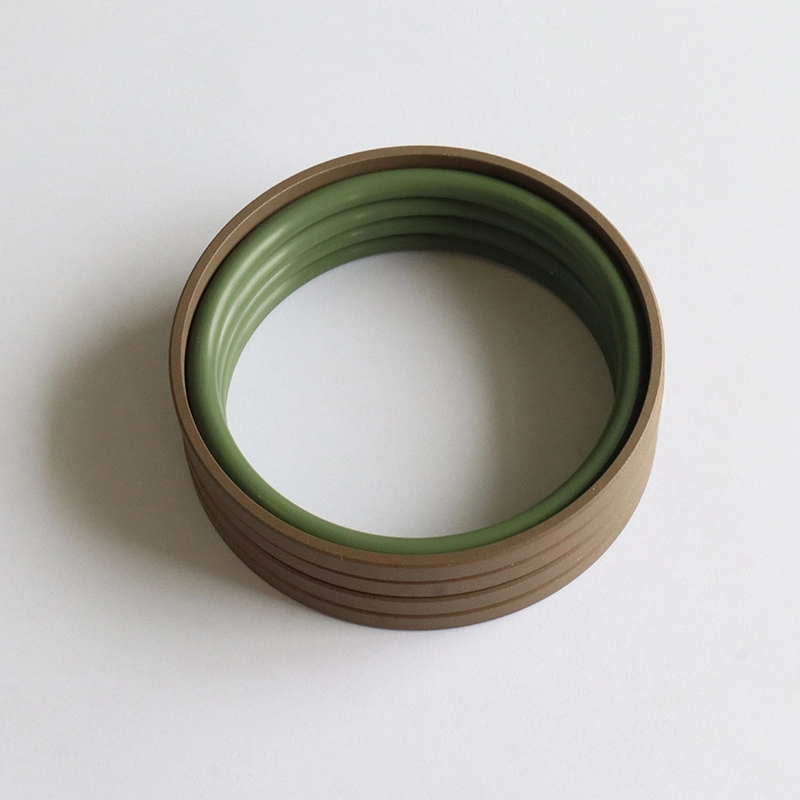

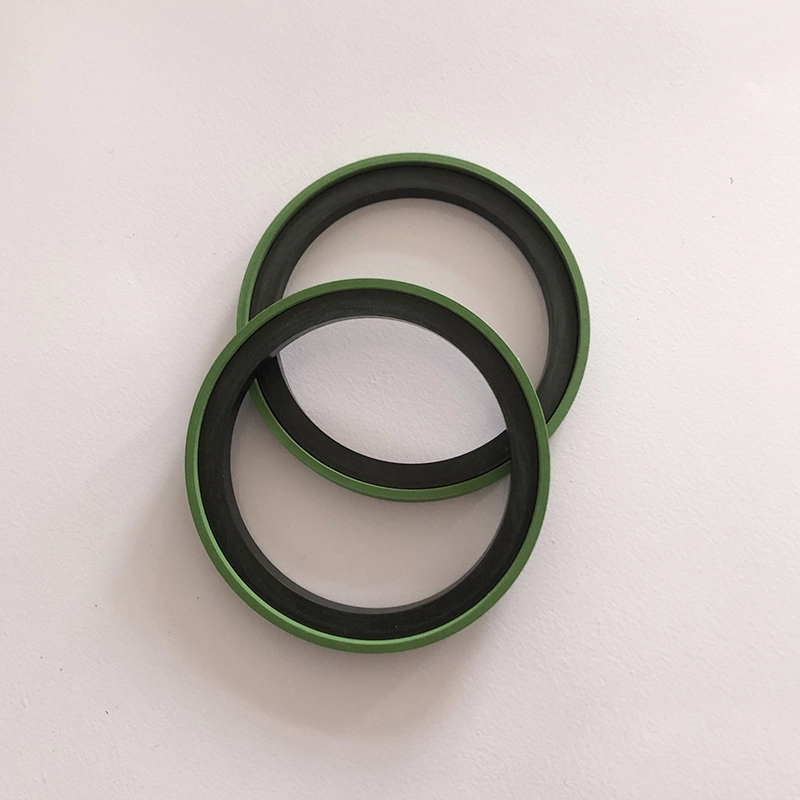

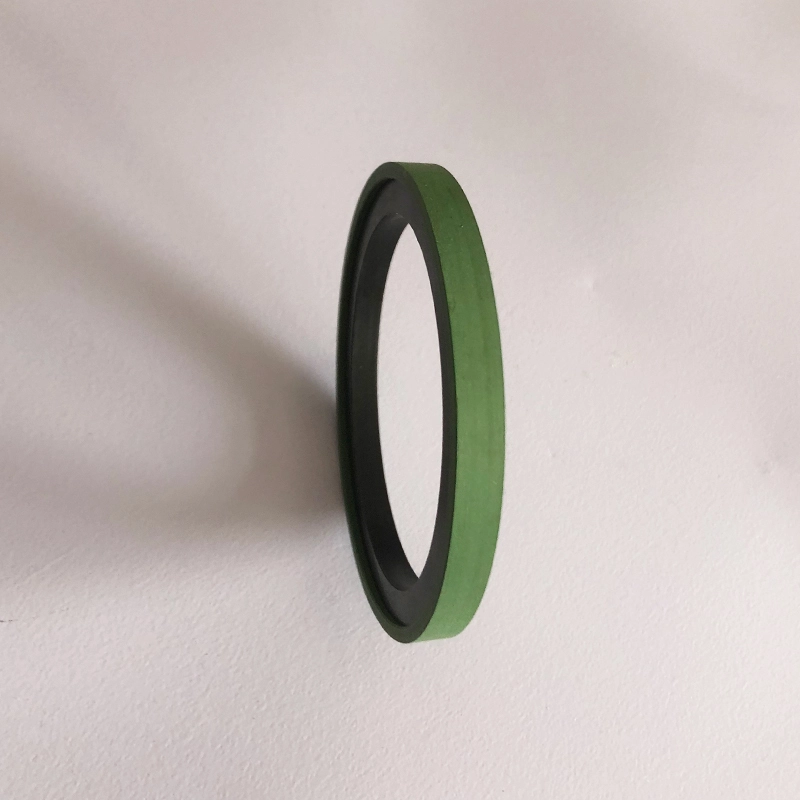

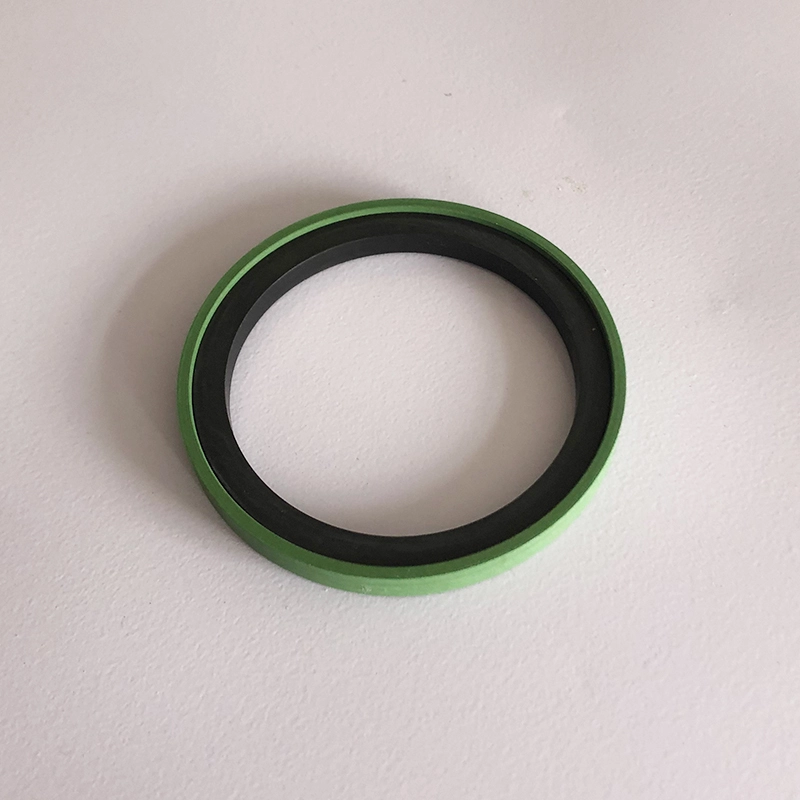

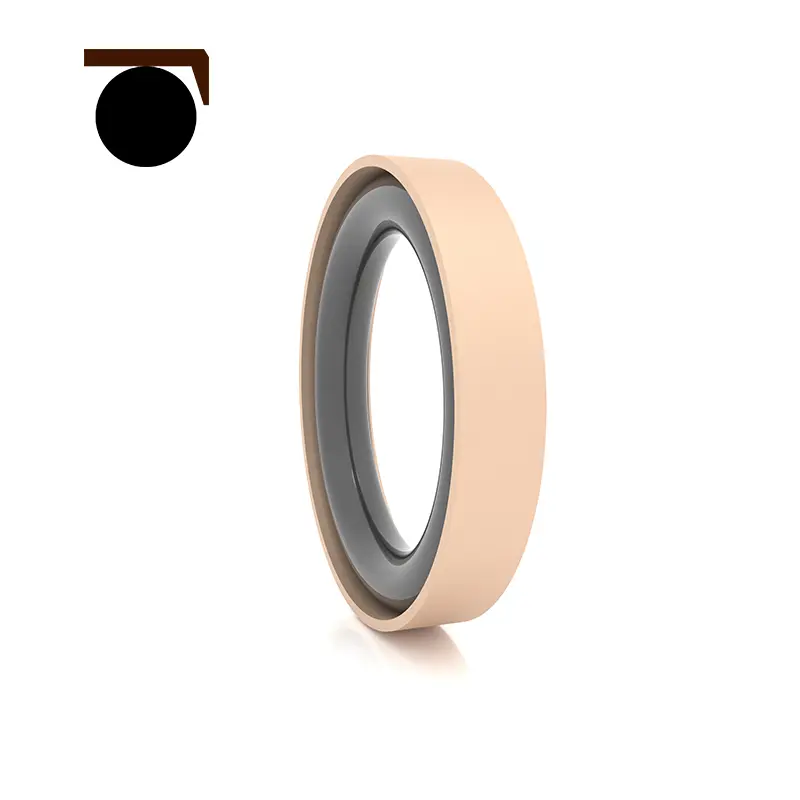

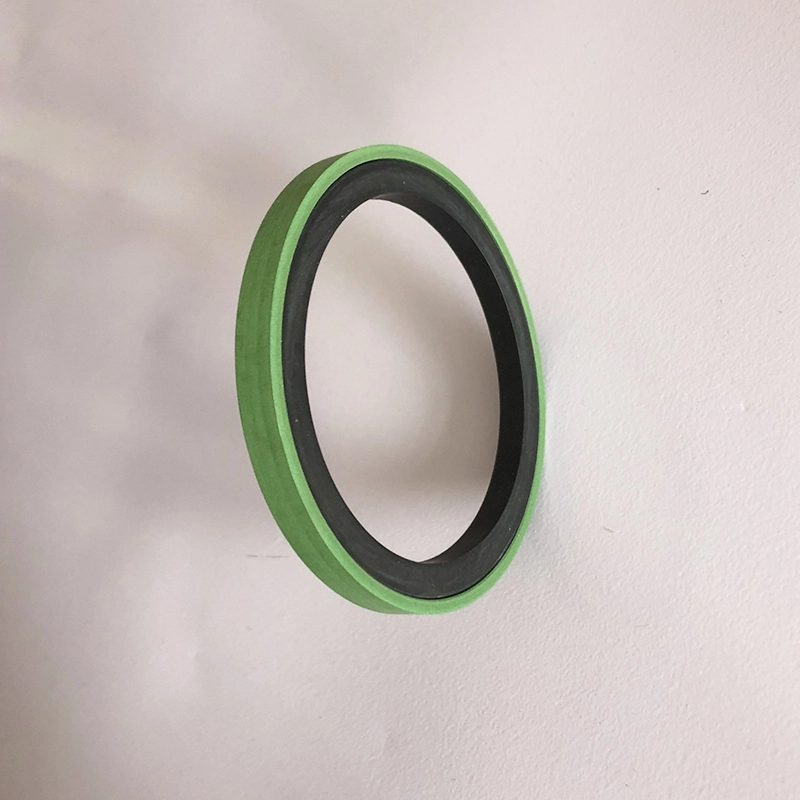

Ang RC61 at RC62 ay binubuo ng isang napuno na PTFE na hugis-parihaba na singsing na sealing at isang singsing na goma na may goma, na angkop para sa haydroliko na paggalaw na paggalaw ng bidirectional pressure sealing. Ang RC61-B ay binubuo ng isang napuno na PTFE stepped sealing singsing at isang hugis-goma na singsing na goma, na angkop para sa haydroliko na paggalaw na paggalaw ng unidirectional pressure sealing. Ang RC62-B ay isang mabibigat na tungkulin na reverse step seal, na angkop para sa pagbubuklod ng unidirectional pressure sealing. Ang O-ring ay nagbibigay ng lakas ng radial at magbayad para sa pagsusuot ng singsing ng sealing. Karaniwang ginagamit ito kasabay ng isang singsing na gabay para sa mabibigat na kagamitan sa haydroliko. Ang split (bukas) na mga grooves ay dapat gamitin para sa mga cylinders na may diameter na mas mababa sa 30mm. Mga Tampok:
1. Mababang alitan, maliit na pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;
2. Napakataas na katatagan ng presyon sa ilalim ng presyon at malupit na mga kondisyon;
3. Mahabang buhay, maaaring magamit para sa mga seal na walang langis na lubrication;
4. Maaaring magamit para sa pagbubuklod ng mababang-lagkit na media tulad ng tubig;

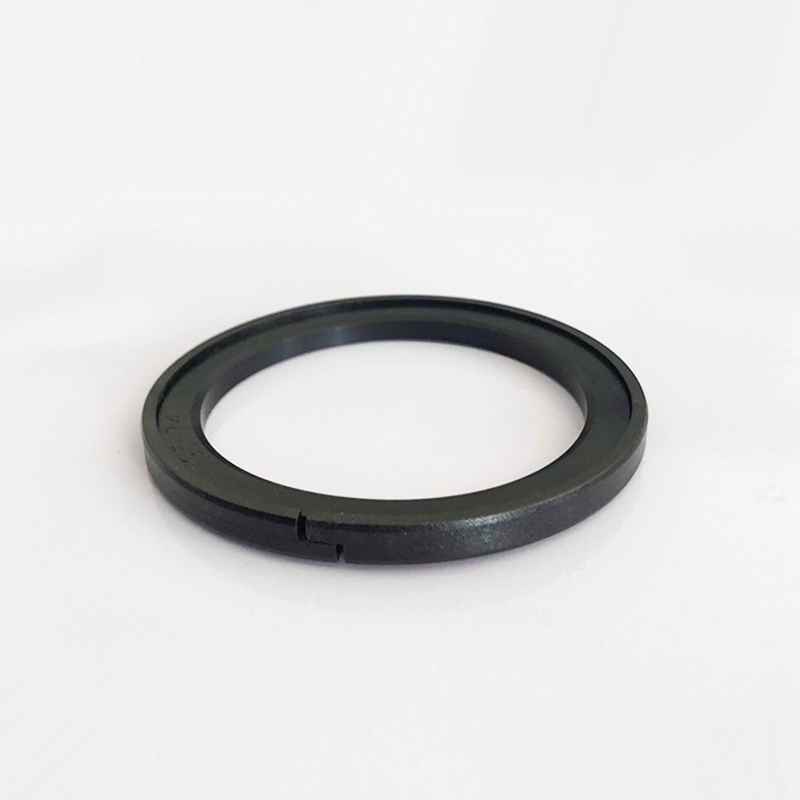

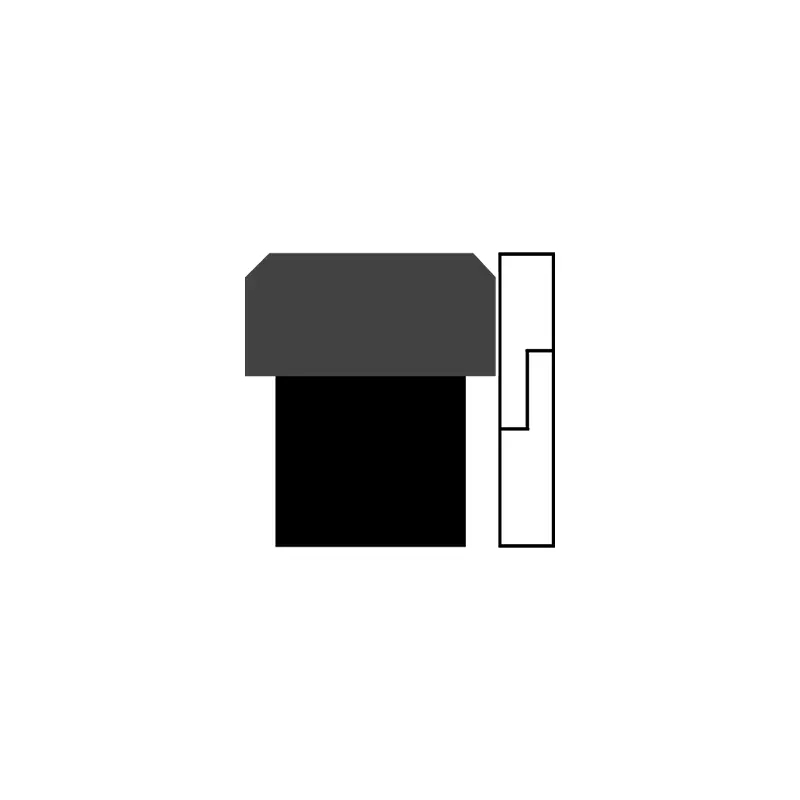

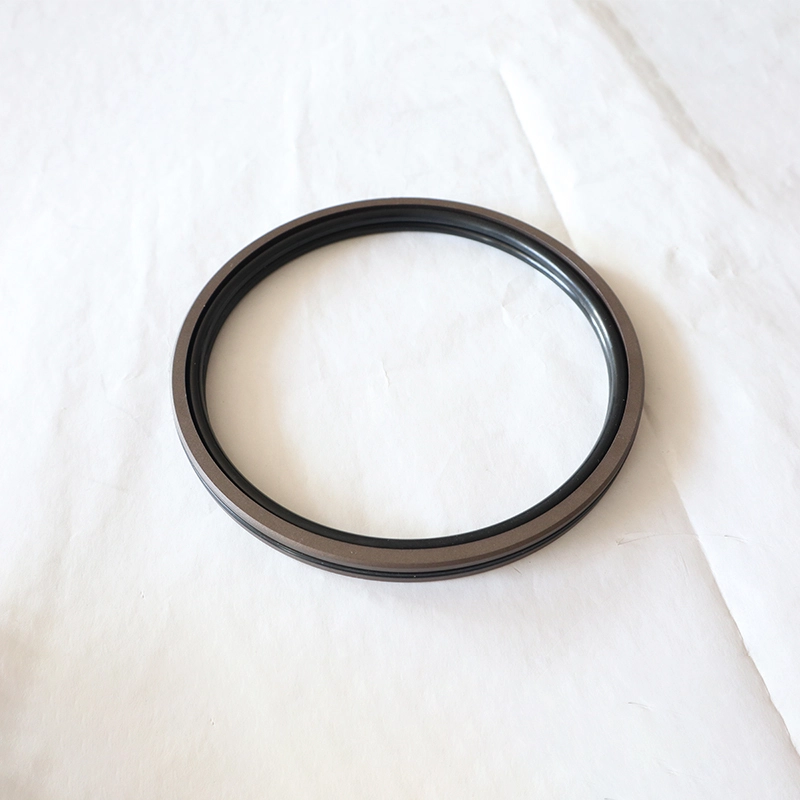

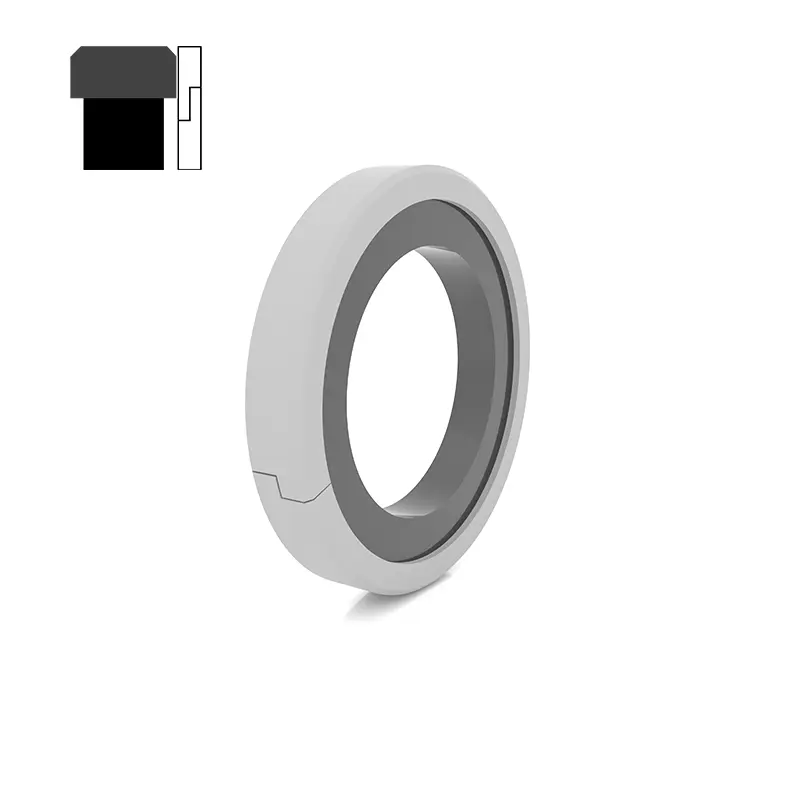

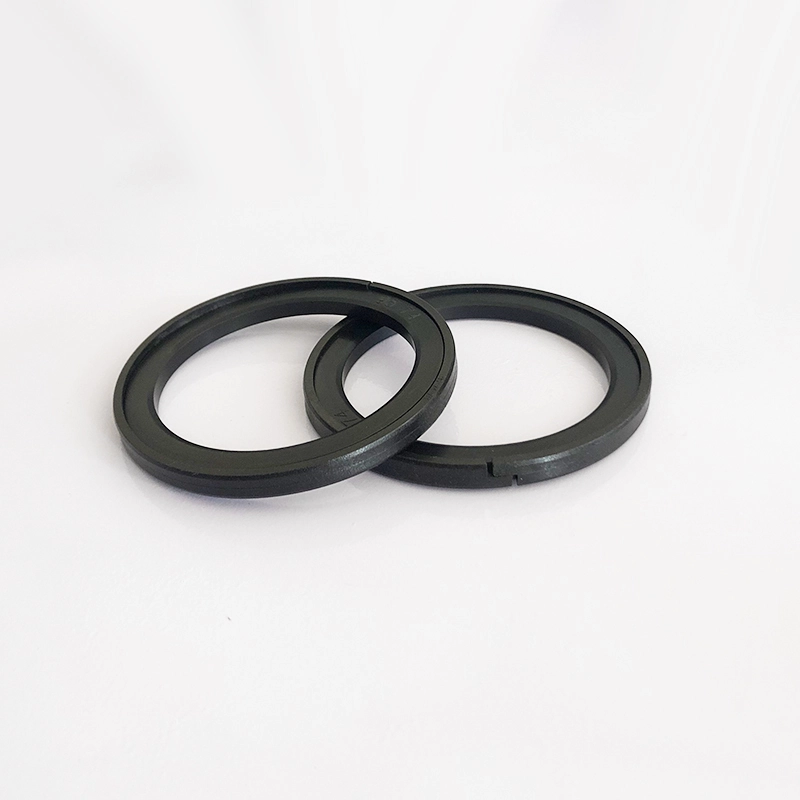

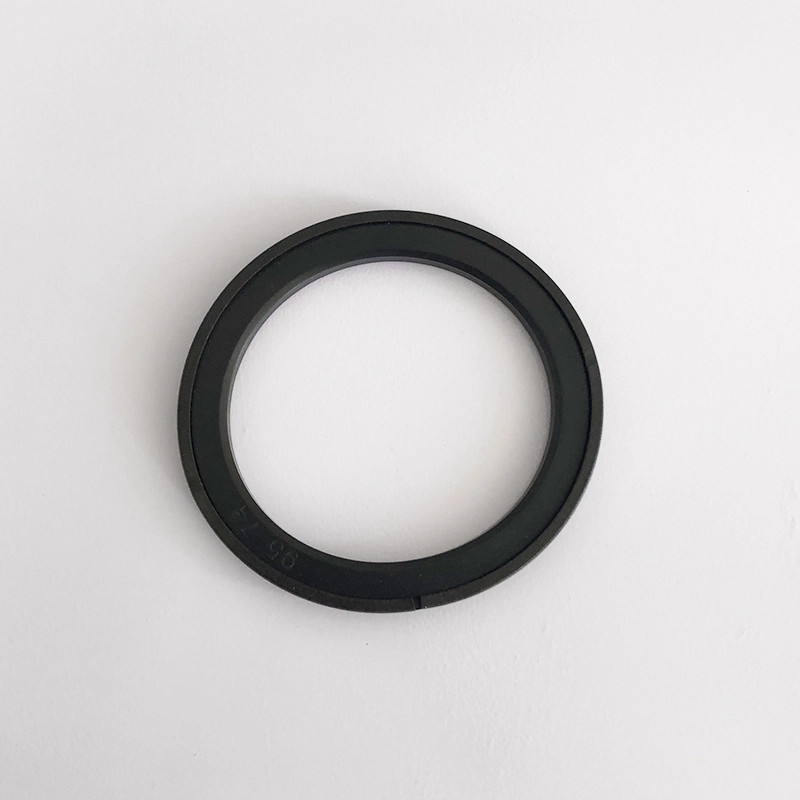

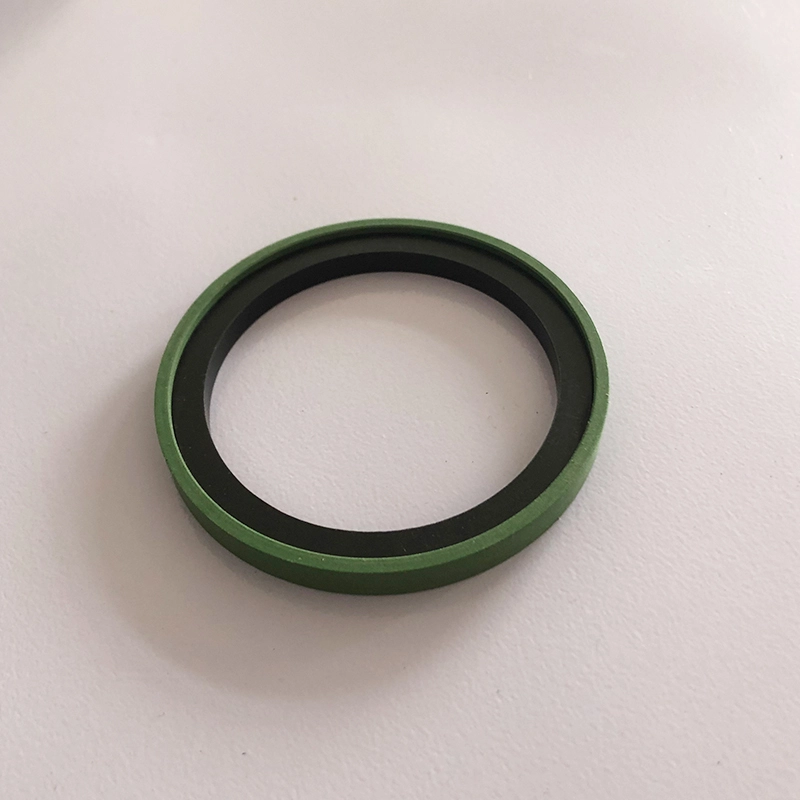

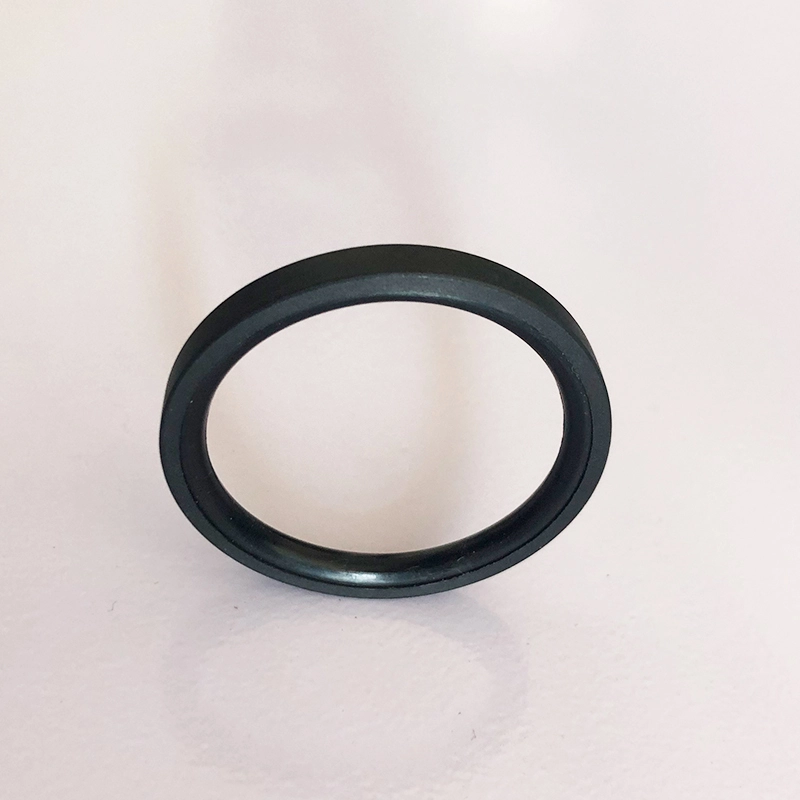

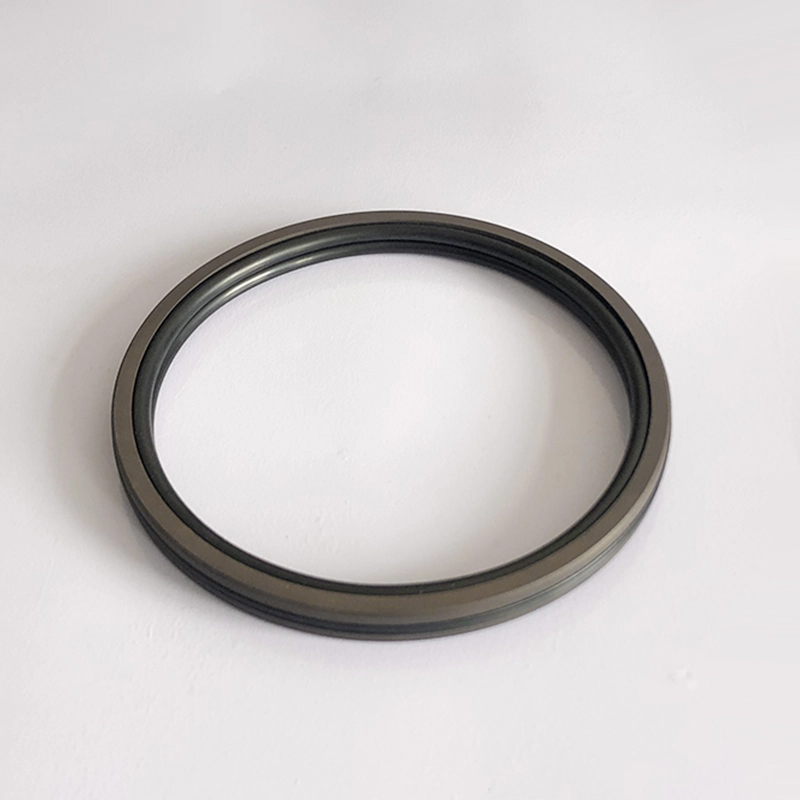

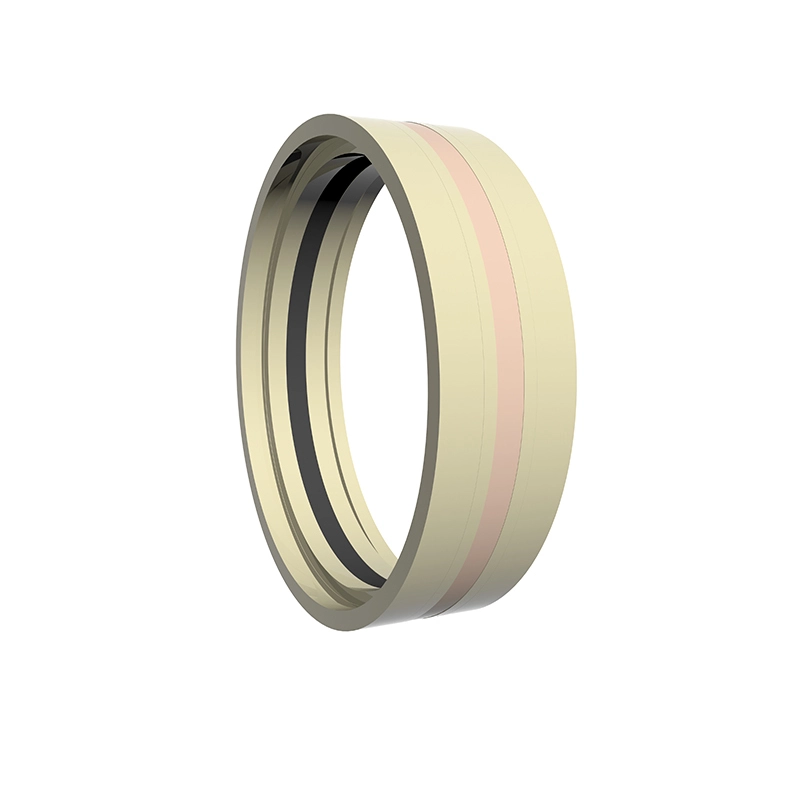

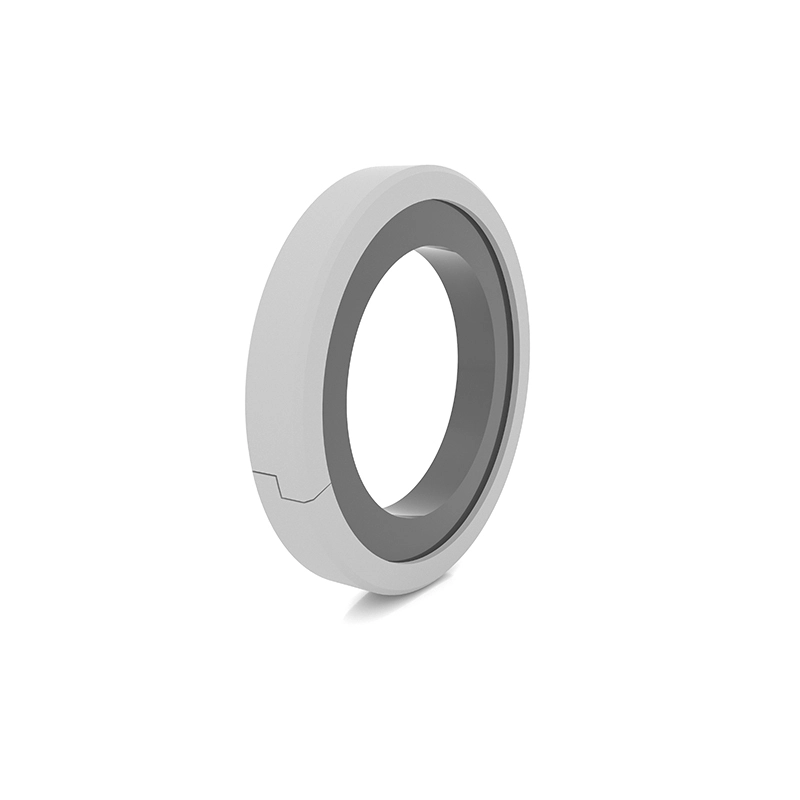

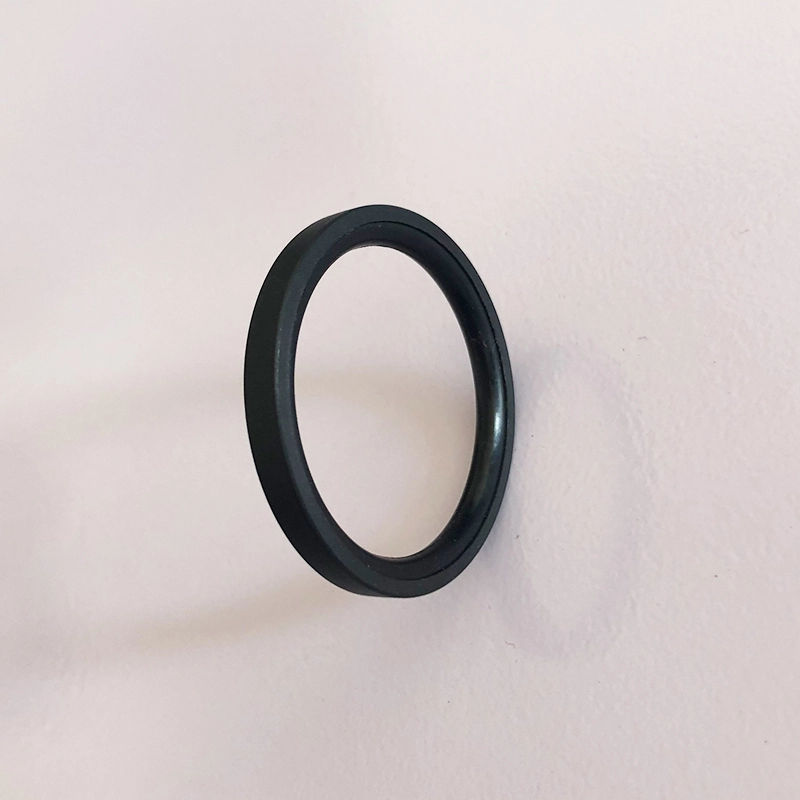

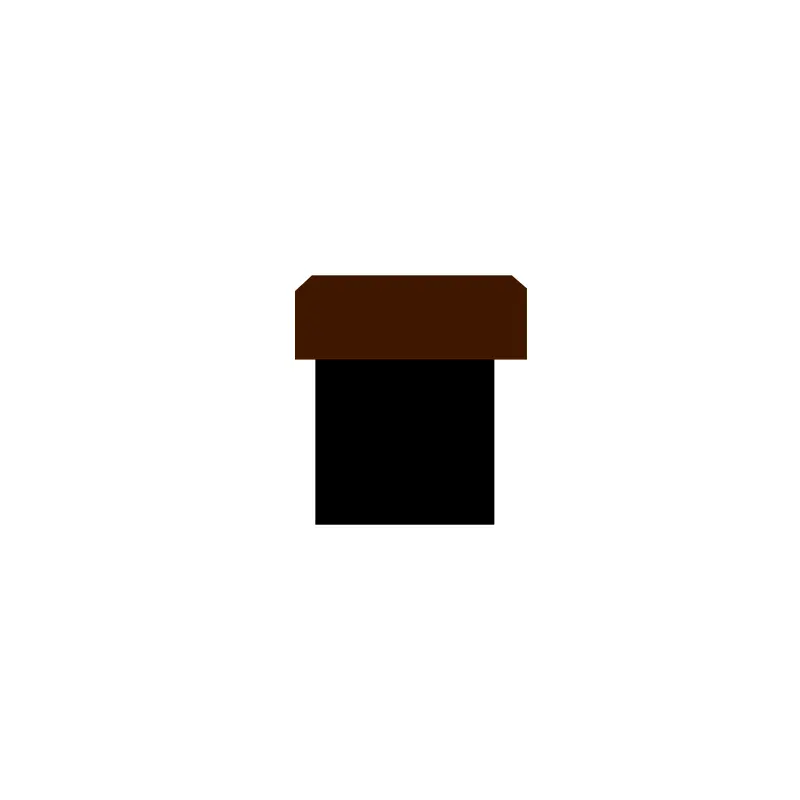

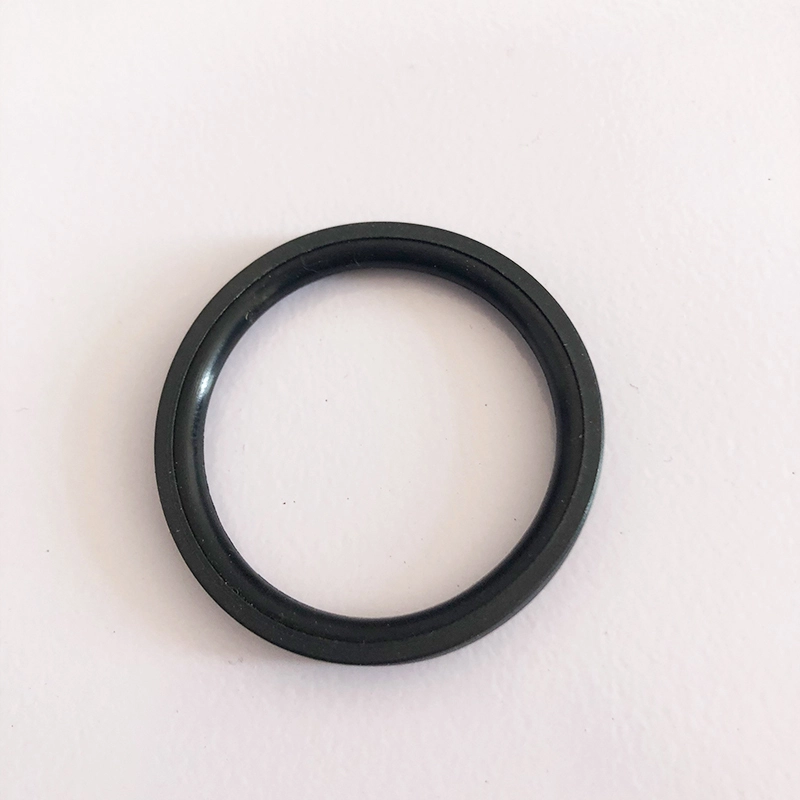

Ang OK ay binubuo ng isang thermoplastic open sealing singsing na gawa sa espesyal na materyal at isang hugis -parihaba na singsing na goma, na angkop para sa haydroliko na paggalaw ng paggalaw ng bidirectional pressure sealing. Ang goma singsing ay nagbibigay ng lakas ng radial at magbayad para sa pagsusuot ng singsing ng sealing. Dahil ang singsing ng sealing ay nagpatibay ng isang bukas na istraktura, ang problema na ang Glyd Ring ay nangangailangan ng mga espesyal na tool na mai -install ay malulutas. Mga Tampok:
1. Mababang alitan, maliit na panimulang paglaban, makinis na paggalaw, walang gumagapang;
2. Napakataas na katatagan ng presyon sa ilalim ng presyon at malupit na mga kondisyon;
3. Simple at maginhawang pag -install, walang kinakailangang mga tool sa pagpupulong;
4. Maaaring magamit para sa pagbubuklod ng mababang-lagkit na media tulad ng tubig;
5. Magandang pagganap ng anti-extrusion, na nagpapahintulot sa isang mas malaking agwat ng extrusion.

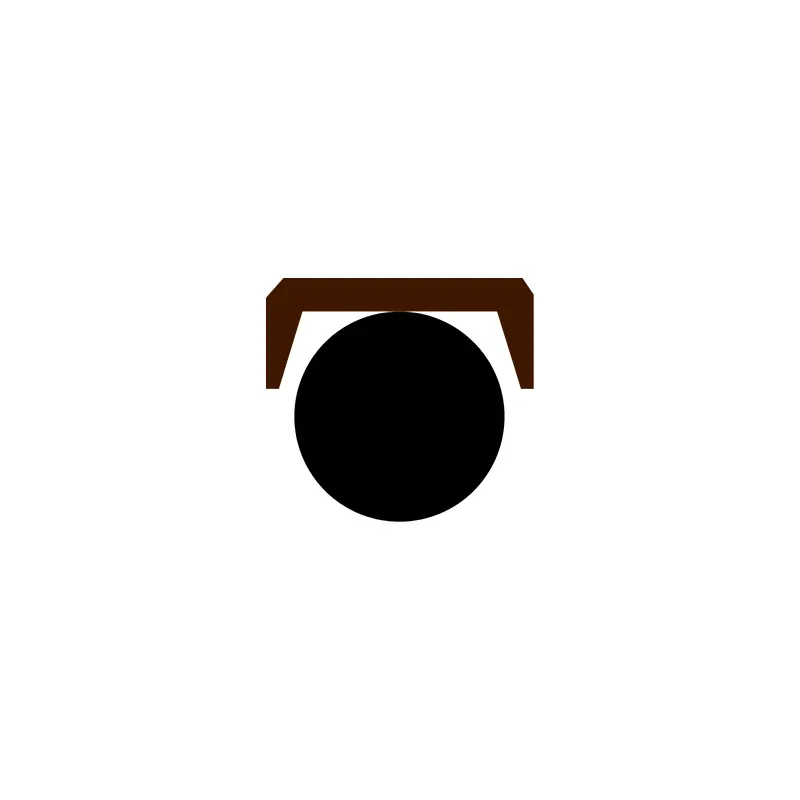

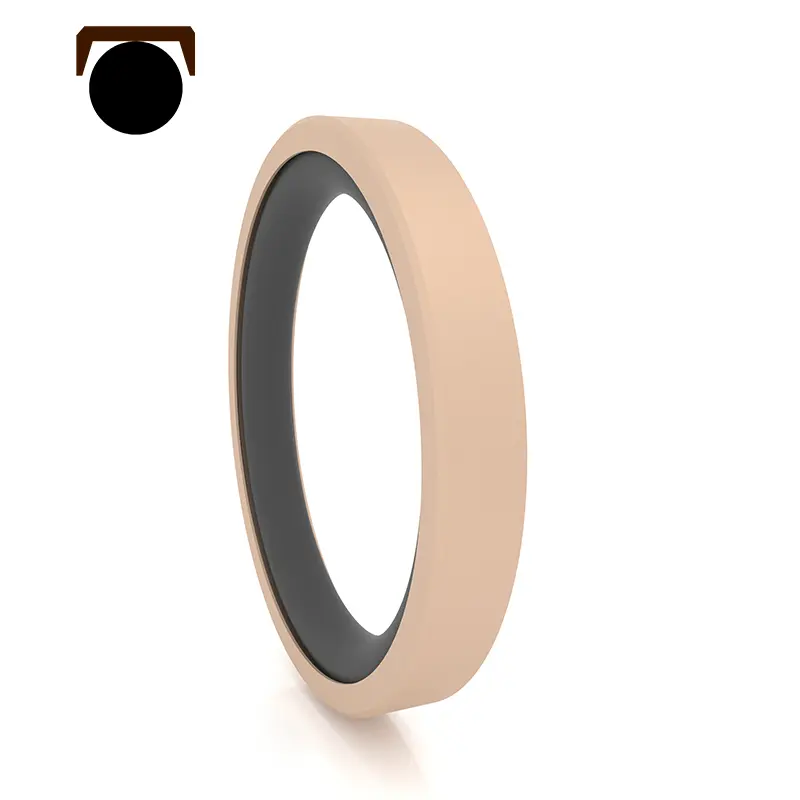

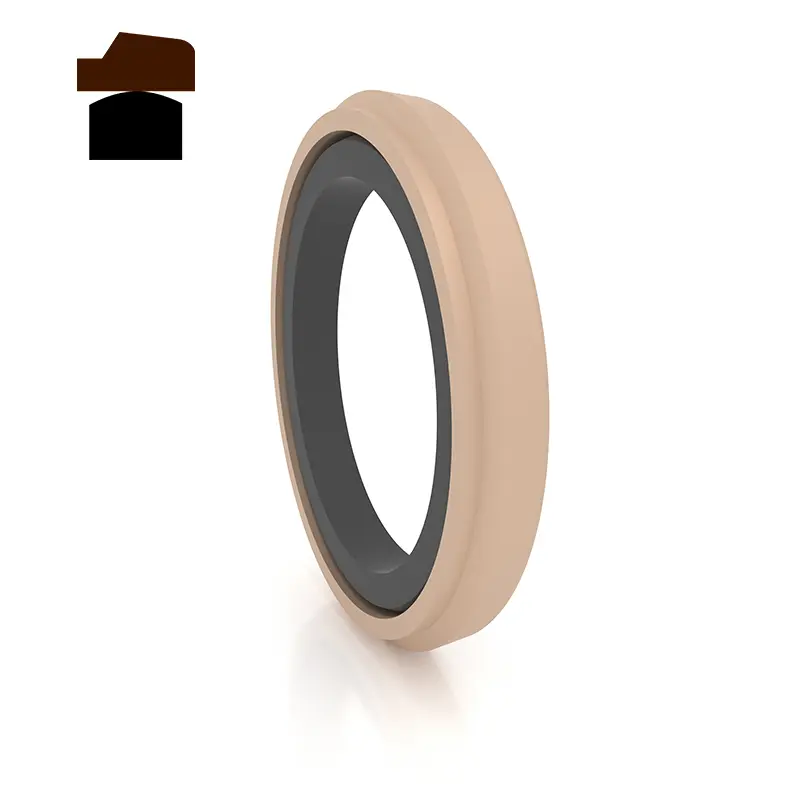

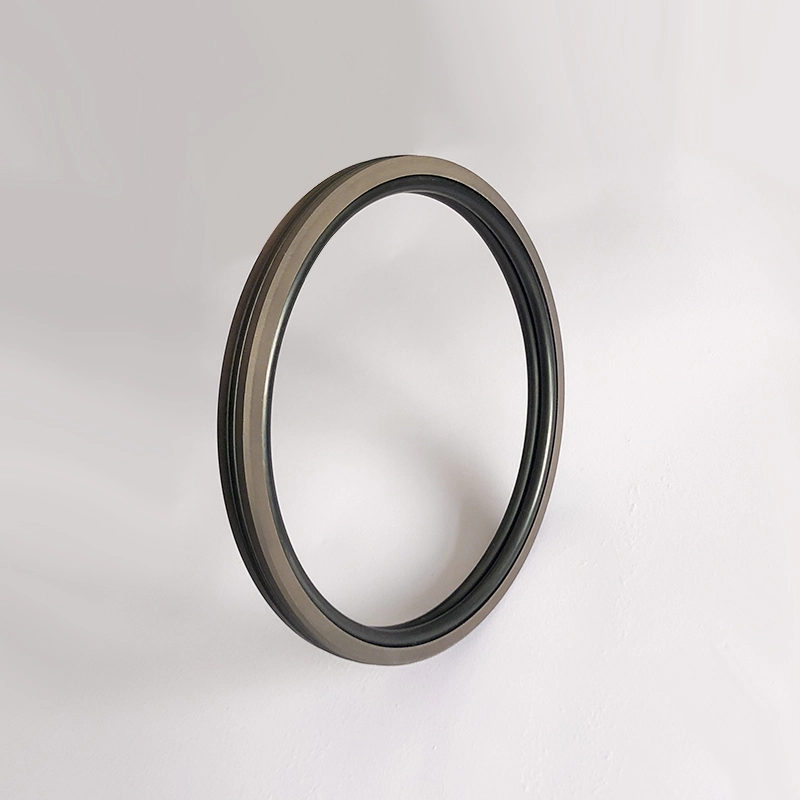

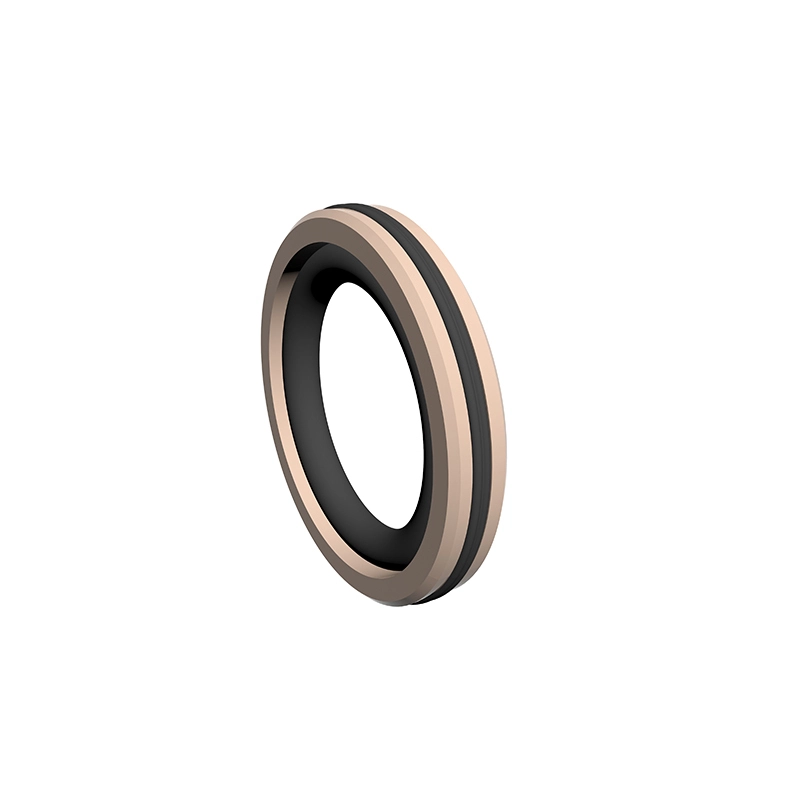

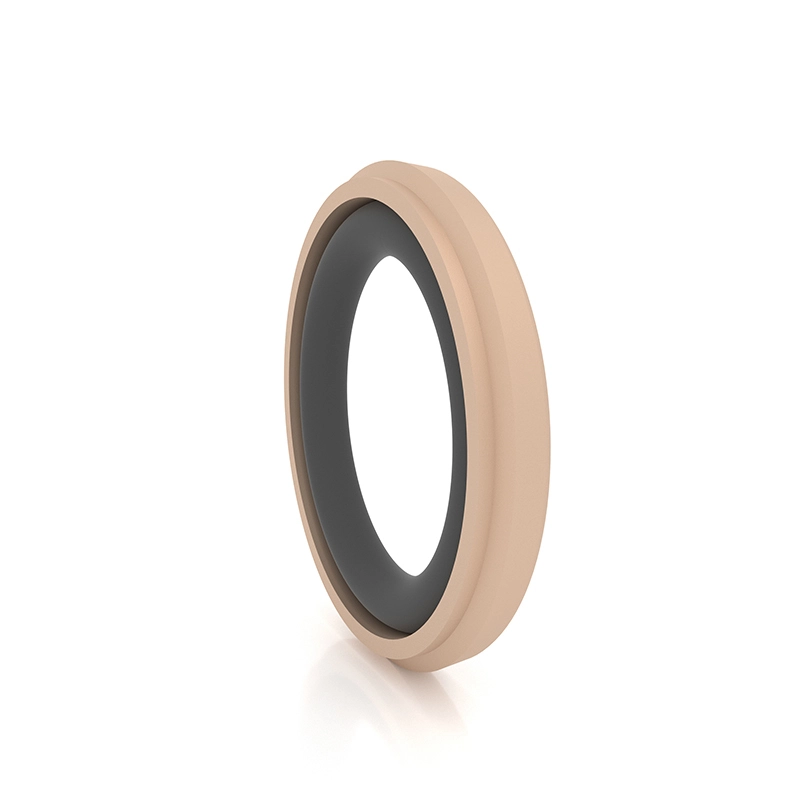

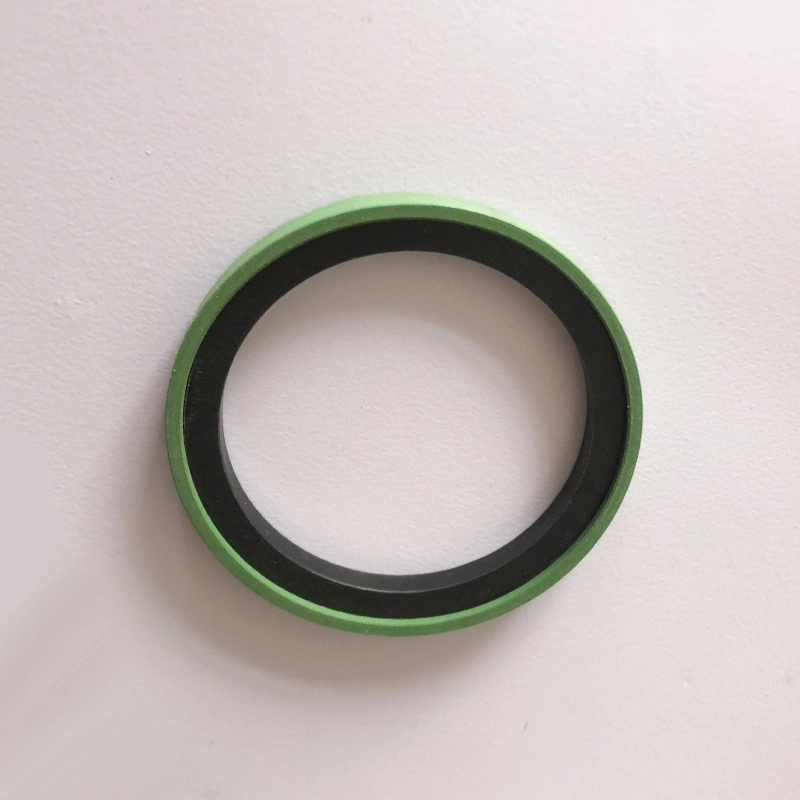

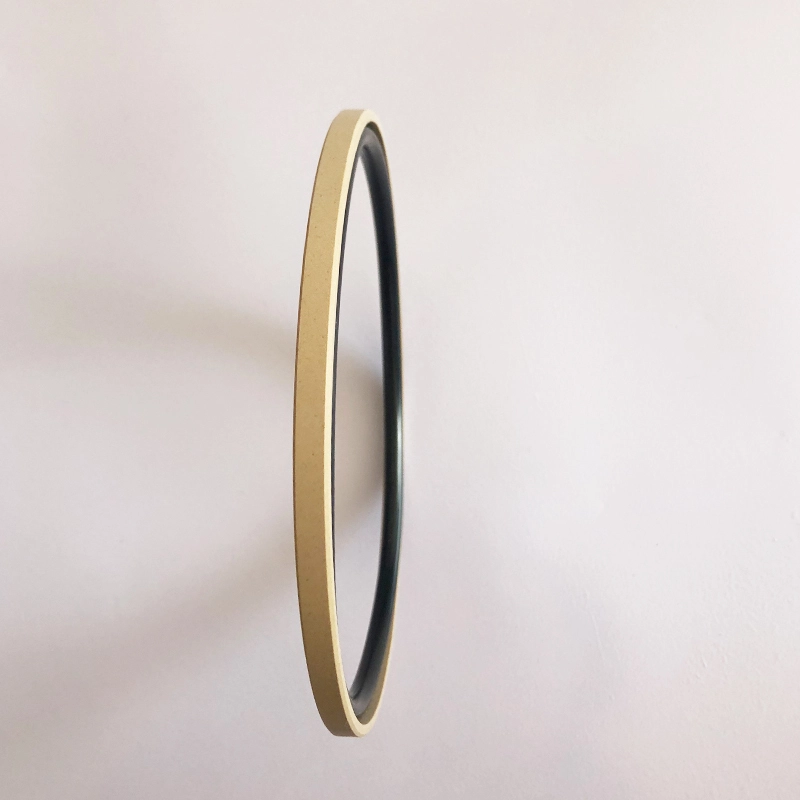

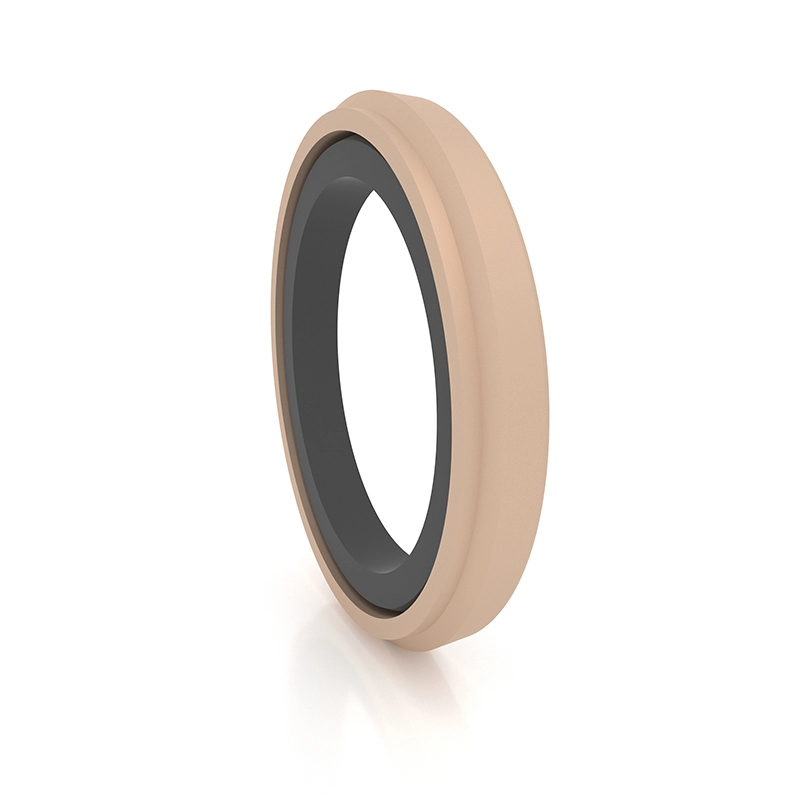

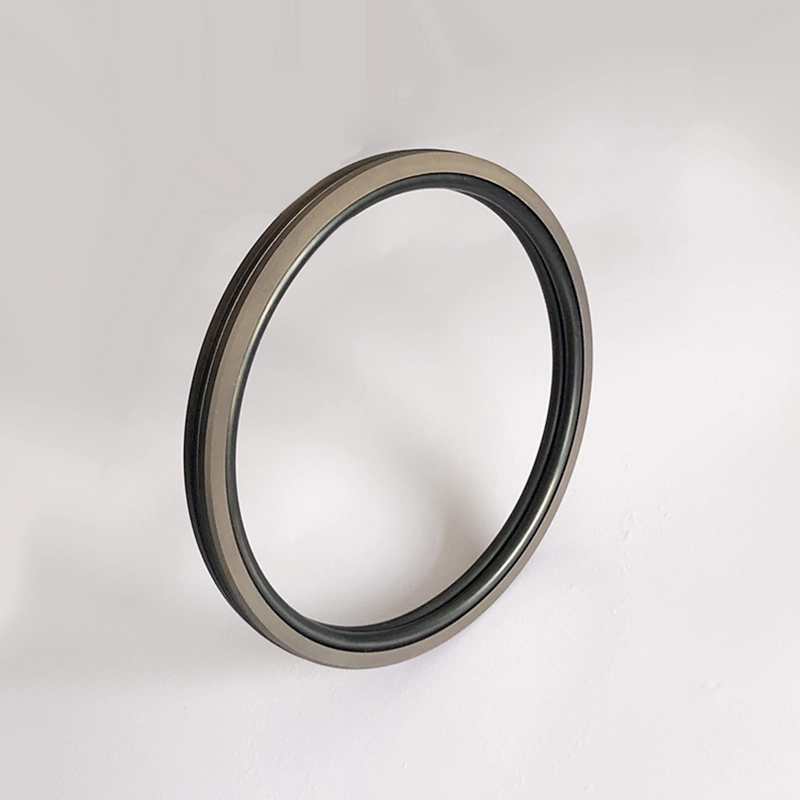

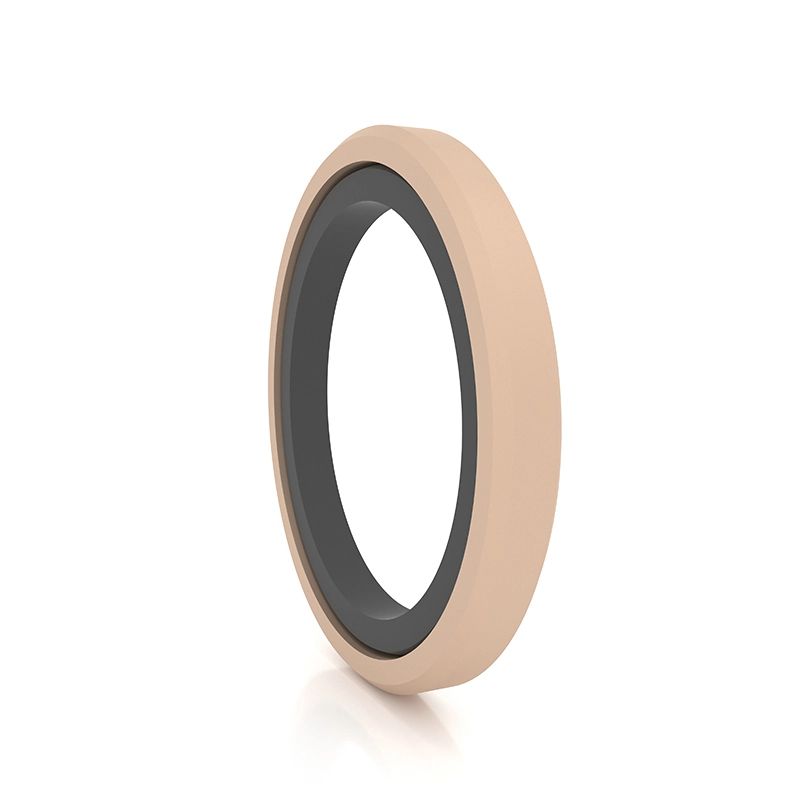

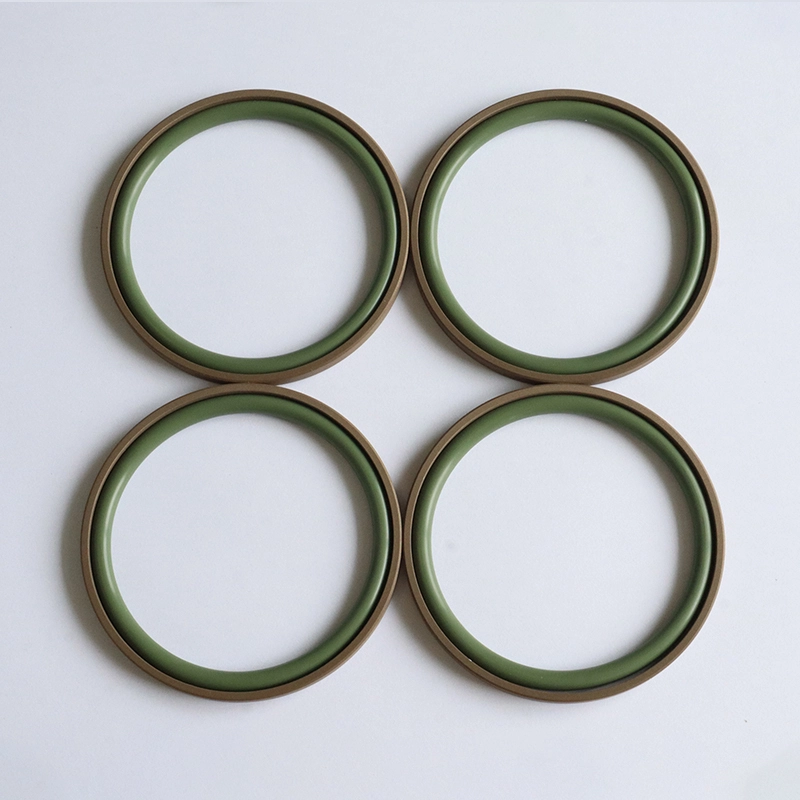

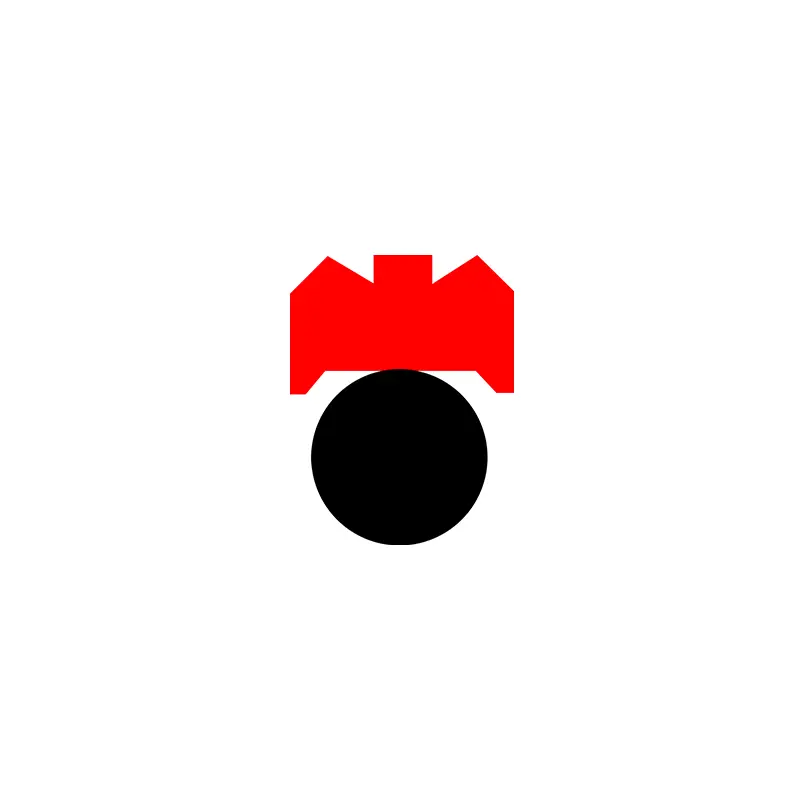

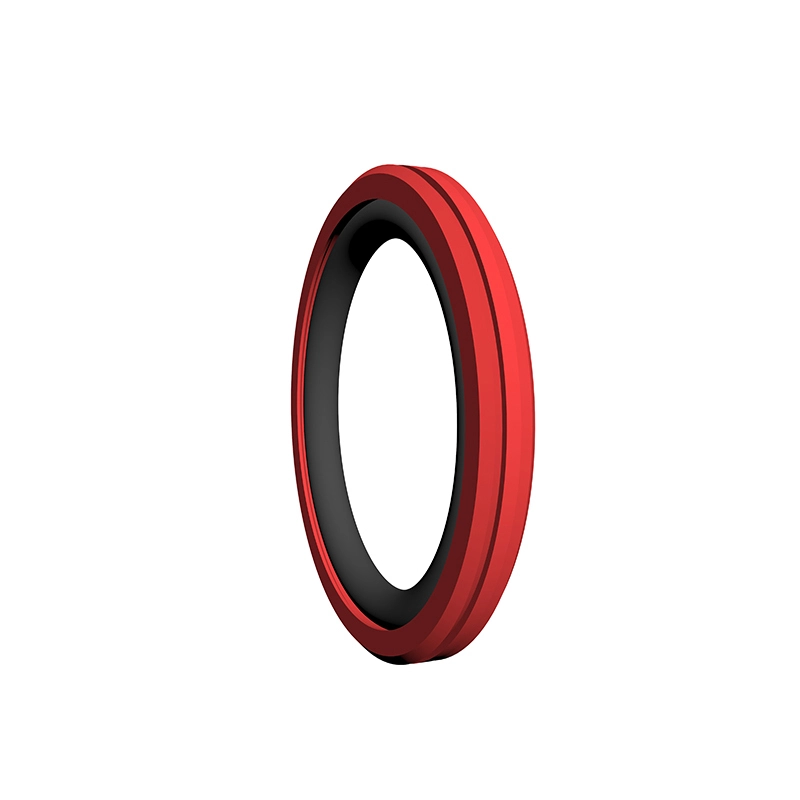

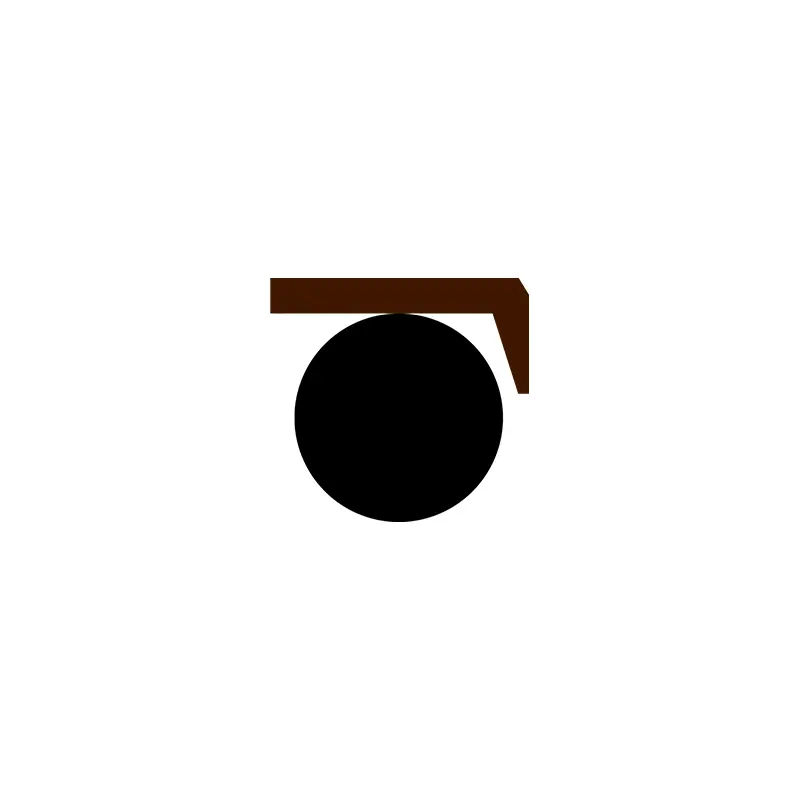

Ang RC63 ay binubuo ng isang singsing na hugis ng cap ng PTFE at isang singsing na goma na hugis, na angkop para sa haydroliko at pneumatic na paggalaw ng paggalaw ng bidirectional pressure sealing. Ang singsing na hugis ng O-hugis ay nagbibigay ng lakas ng radial at binabayaran ang pagsusuot ng singsing ng sealing. Dahil ang singsing ng sealing ay nagpatibay ng isang manipis na disenyo ng labi, ang follow-up na kakayahan sa kabayaran ay mabuti, kaya ang pagganap ng sealing ay mabuti at maaari itong mai-install sa GB12350 singsing na singsing. Ang split (bukas) na mga grooves ay dapat gamitin para sa mga cylinder diameters na mas mababa sa 30mm. Mga Tampok:
1. Maaari itong magamit para sa parehong haydroliko at pneumatic, at maaaring magamit para sa pagbubuklod ng presyon ng bidirectional;
2. Mababang alitan, maliit na panimulang paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;
3. Mahabang buhay, maaaring magamit para sa mga seal na walang langis na lubrication;
Maliit na espasyo sa istruktura, madaling pag -install at pagpapanatili;

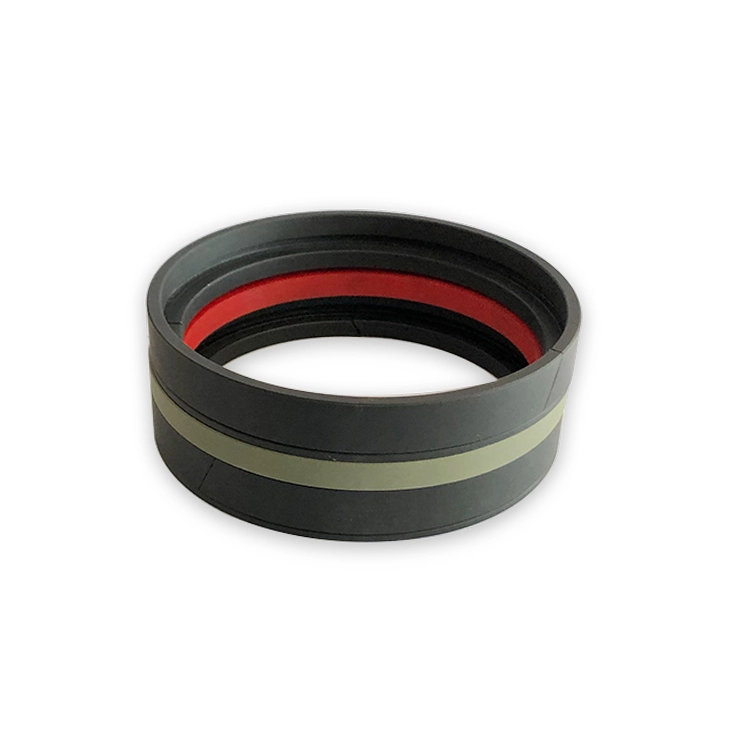

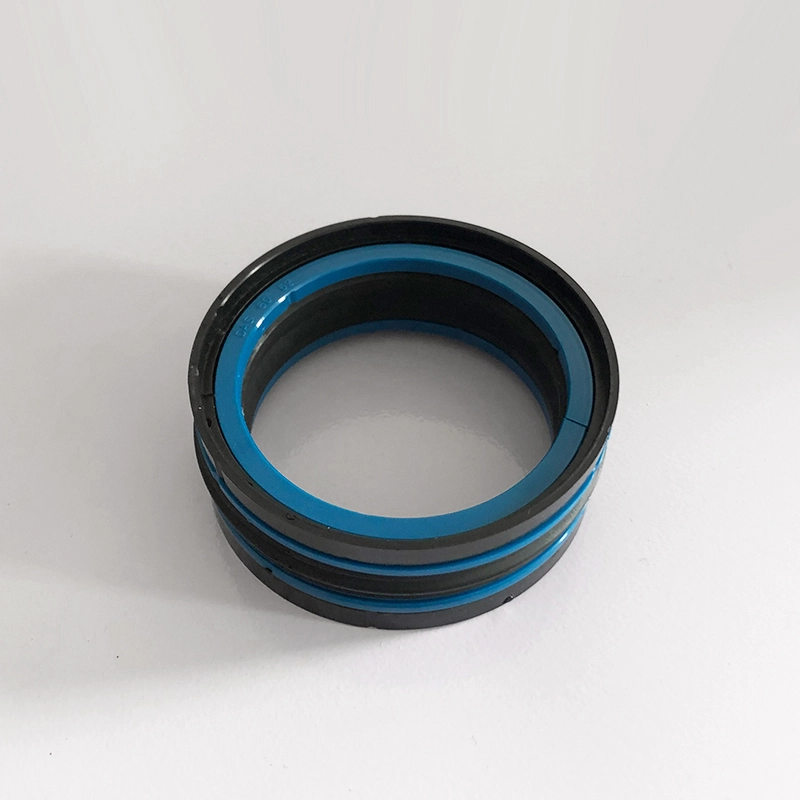

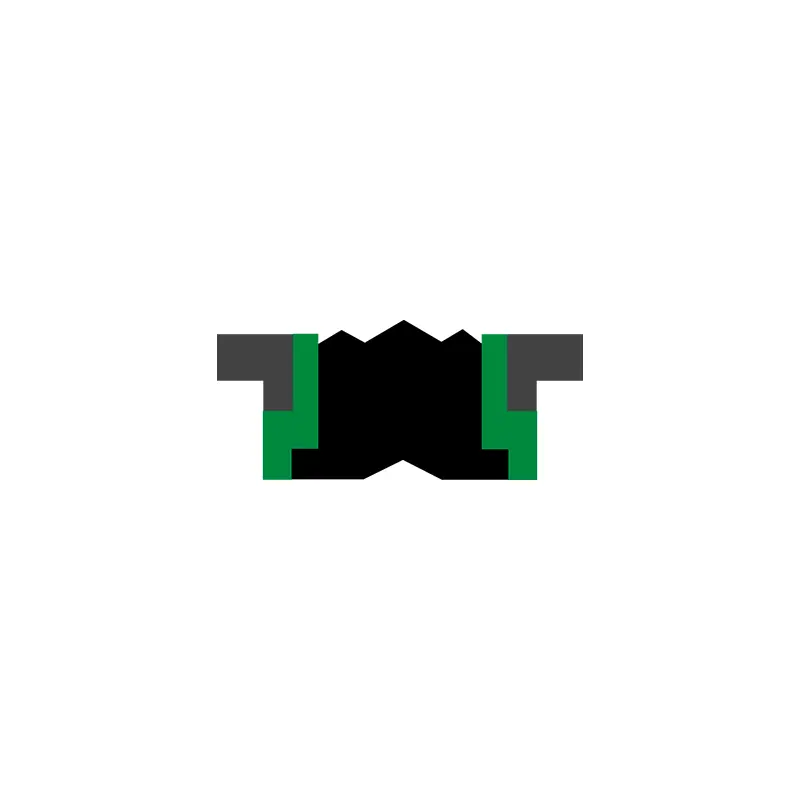

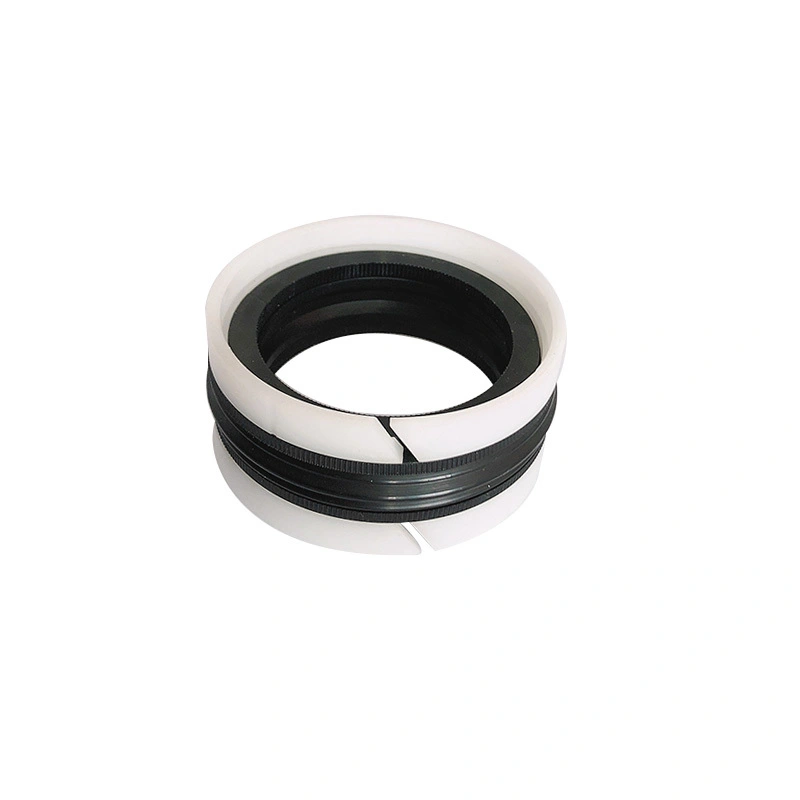

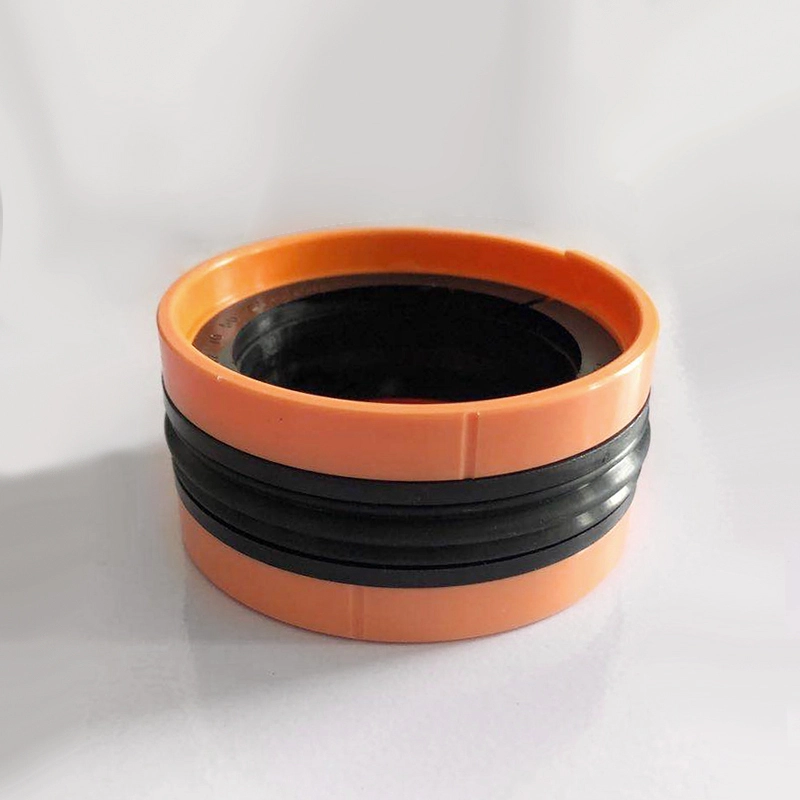

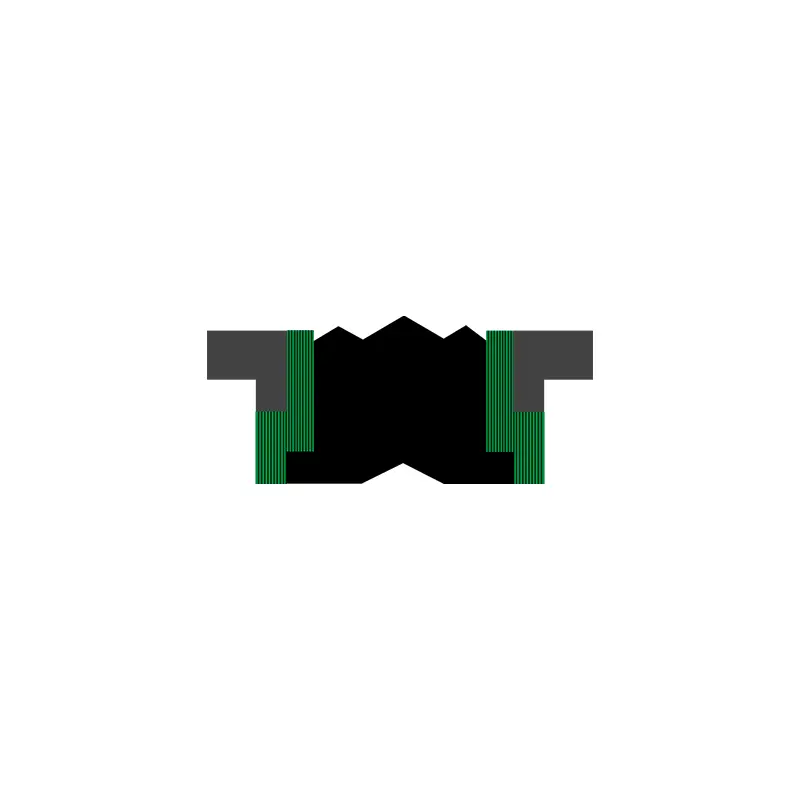

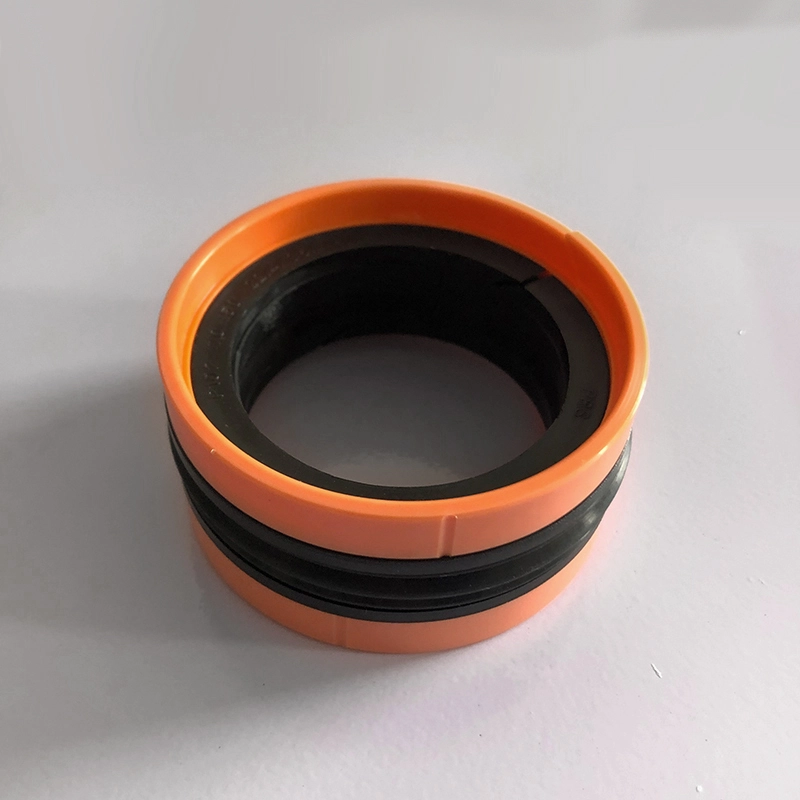

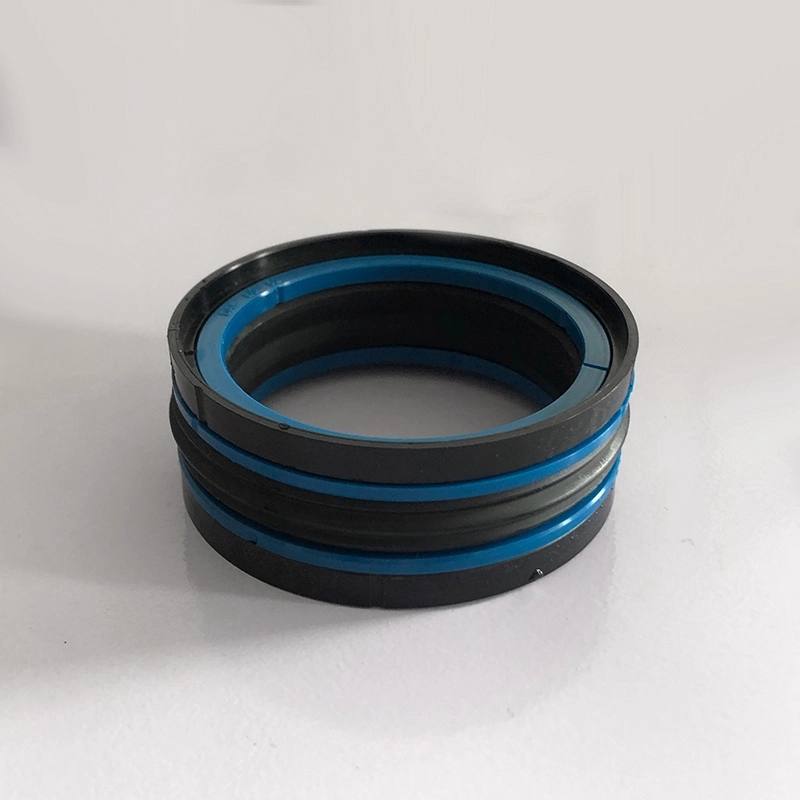

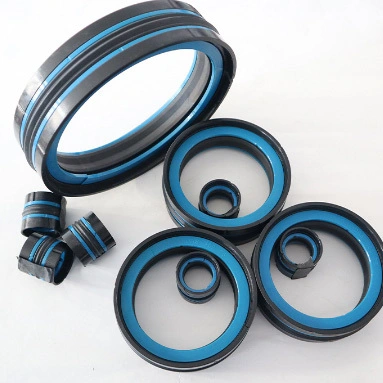

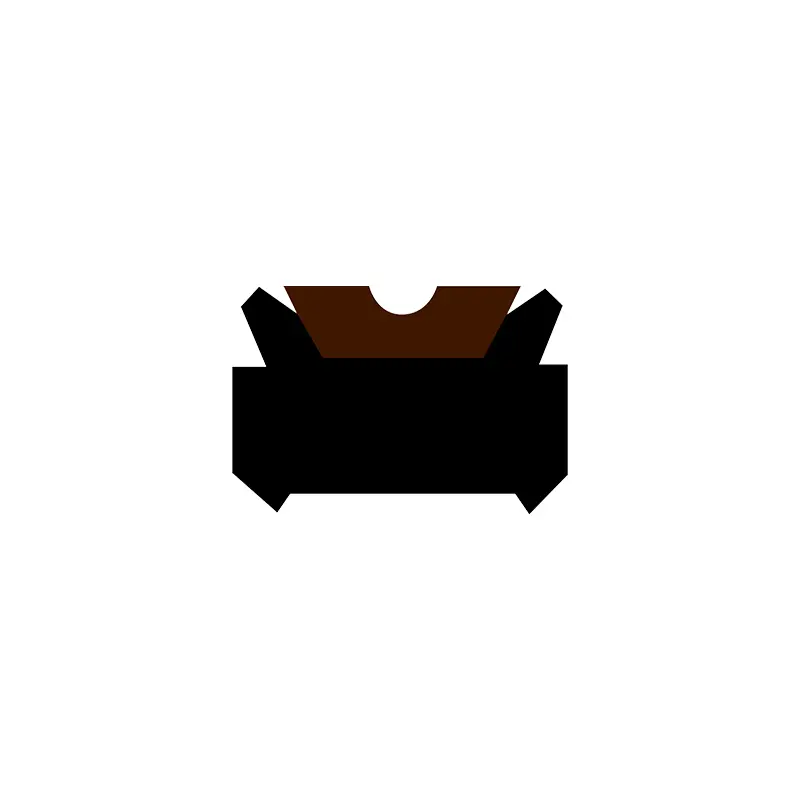

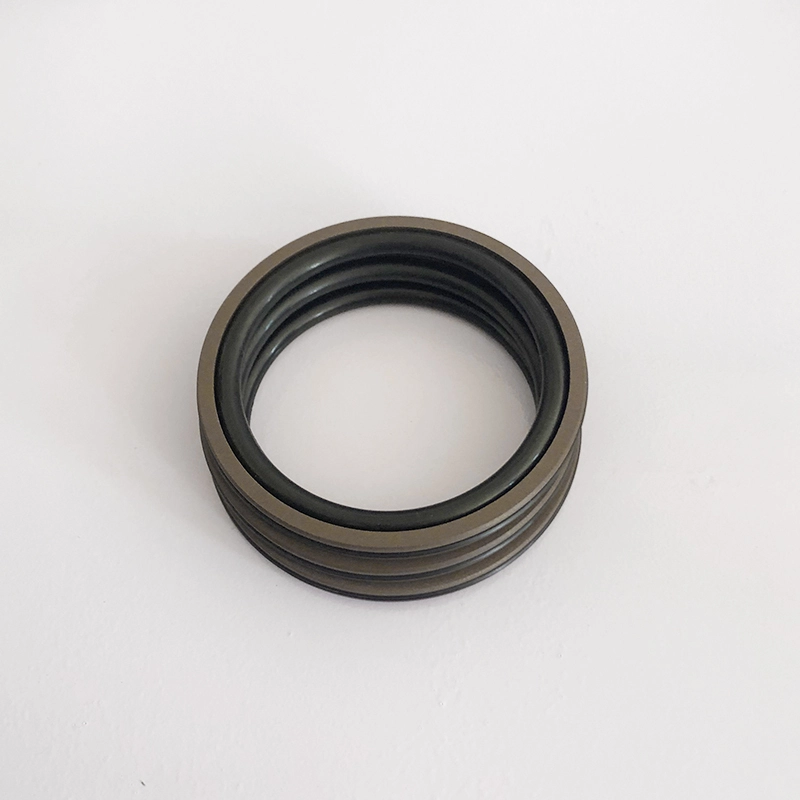

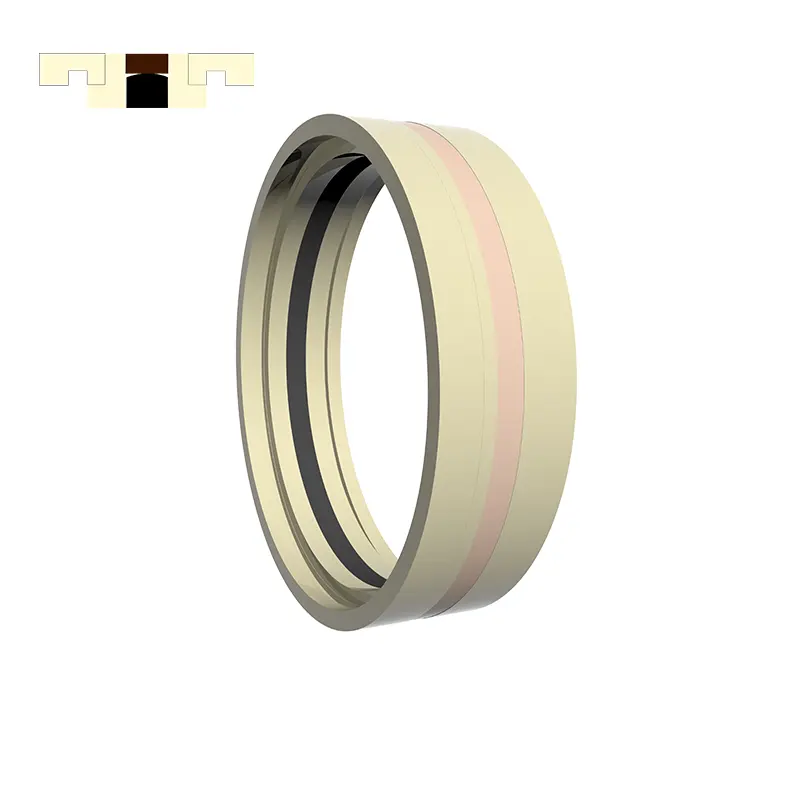

Ang KDAS, TPM (Espesyal na Hugis) ay isang limang-pagsumbong na compression piston seal assembly na binubuo ng isang elemento ng sealing ng goma, dalawang retaining singsing at dalawang gabay na singsing. Angkop para sa bidirectional pressure piston sealing. Mga Tampok:
1. Magandang sealing, mataas na pagiging maaasahan, compact na istraktura;
2. Ay hindi mapipiga sa agwat ng radial;
3. Simpleng pag -install, pag -install ng integral na piston;
Ang espesyal na geometric na hugis ng elemento ng pagbubuklod ng NBR ay pinipigilan ito mula sa pag -twist sa uka sa panahon ng pag -install.

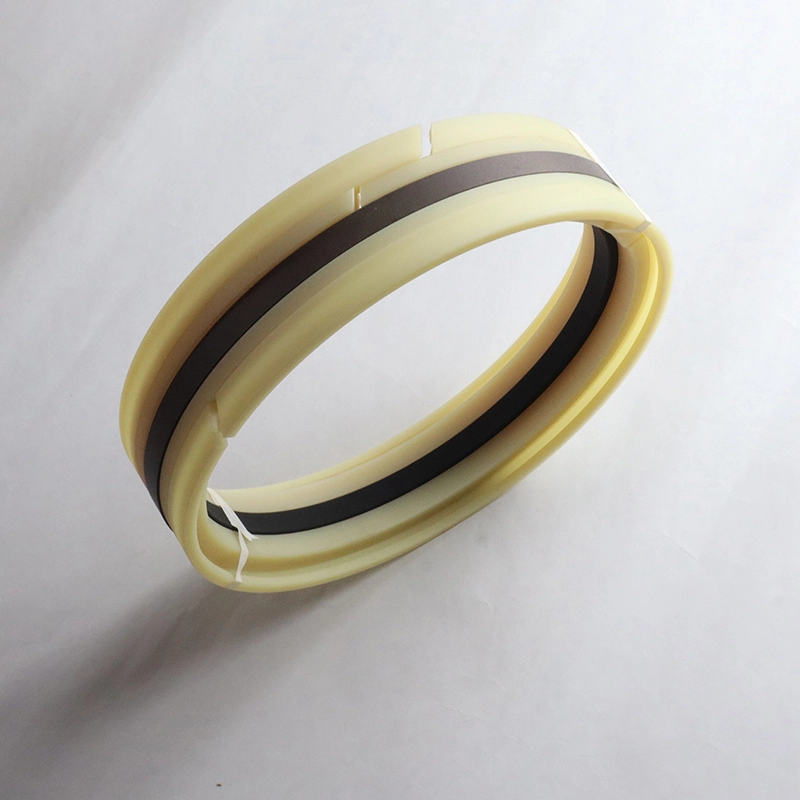

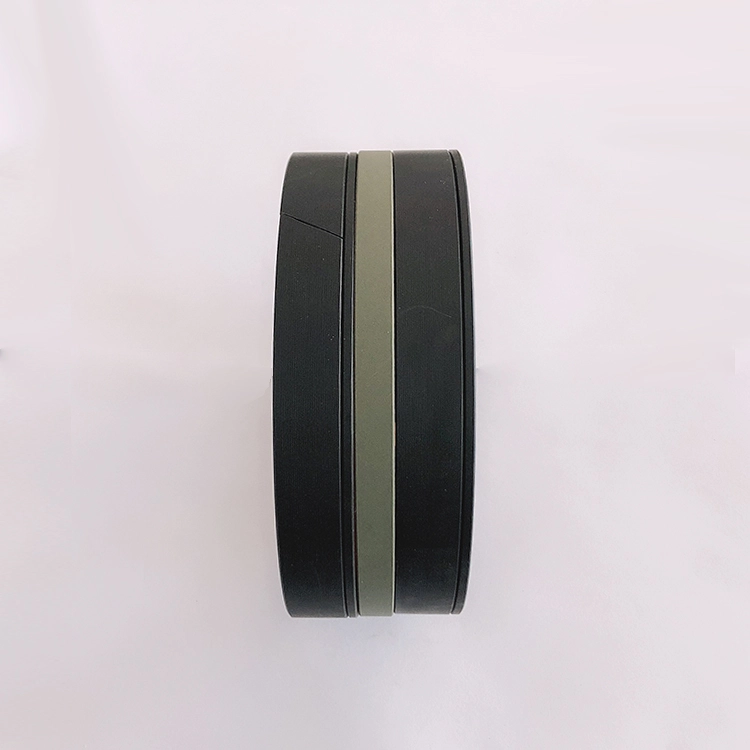

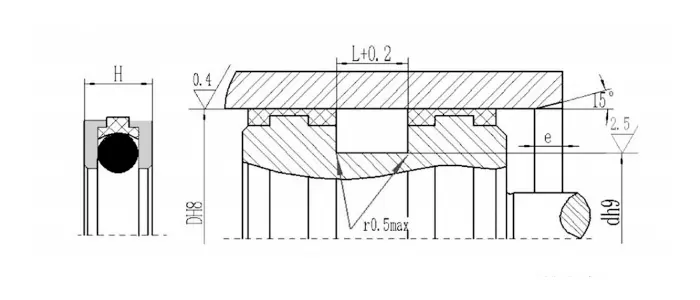

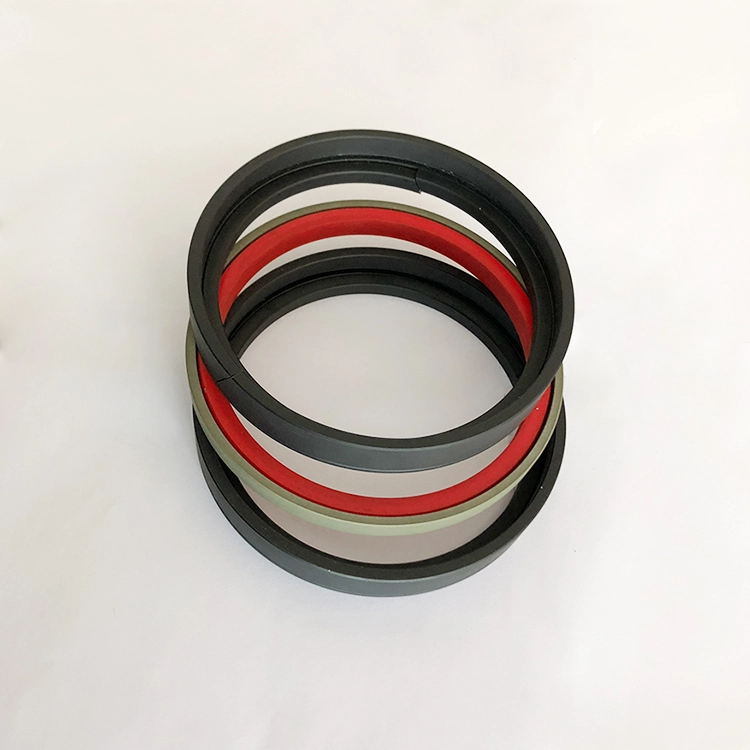

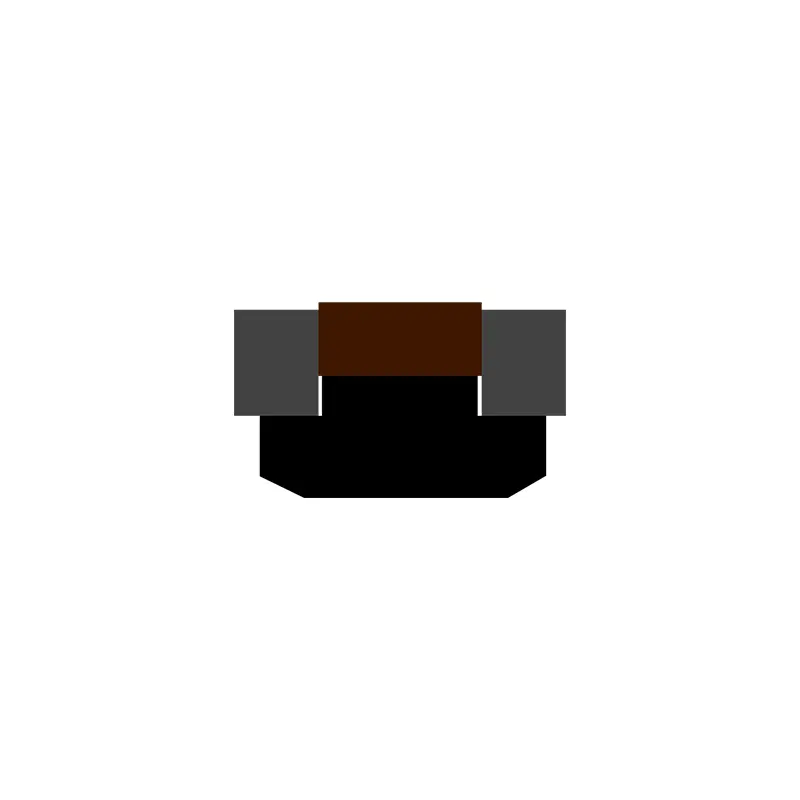

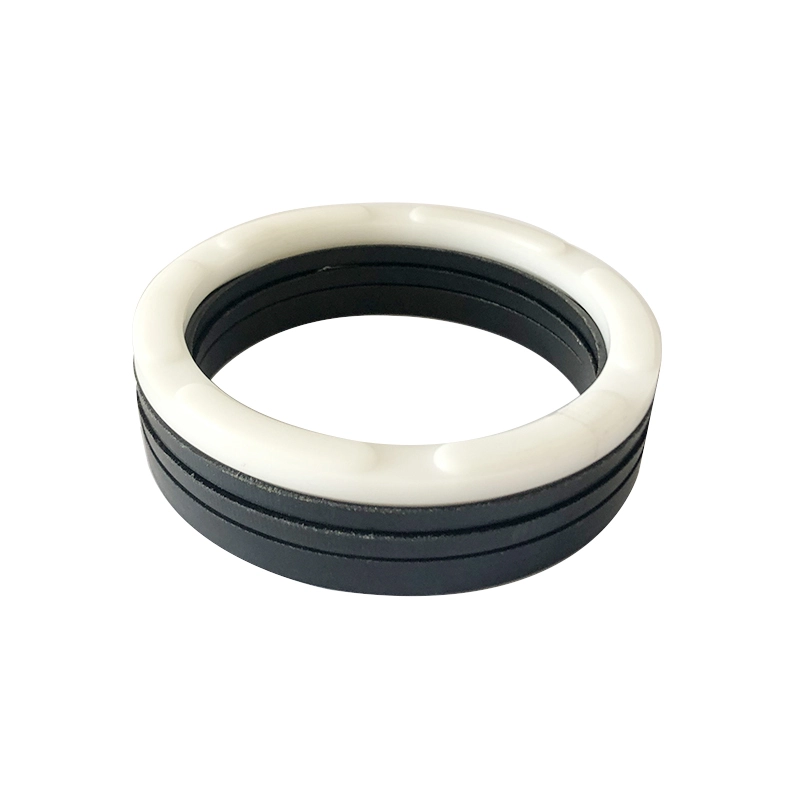

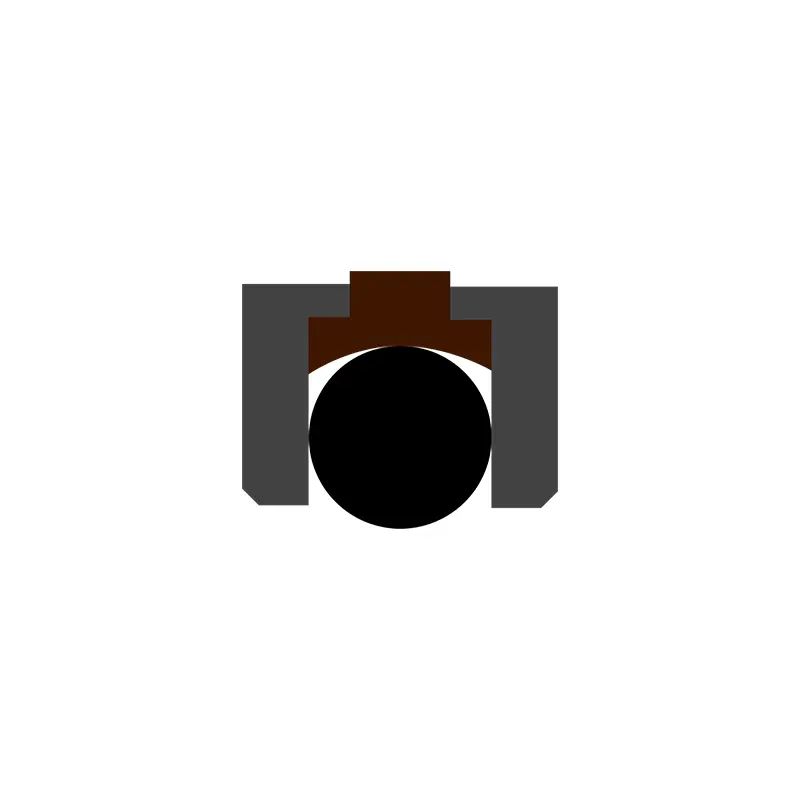

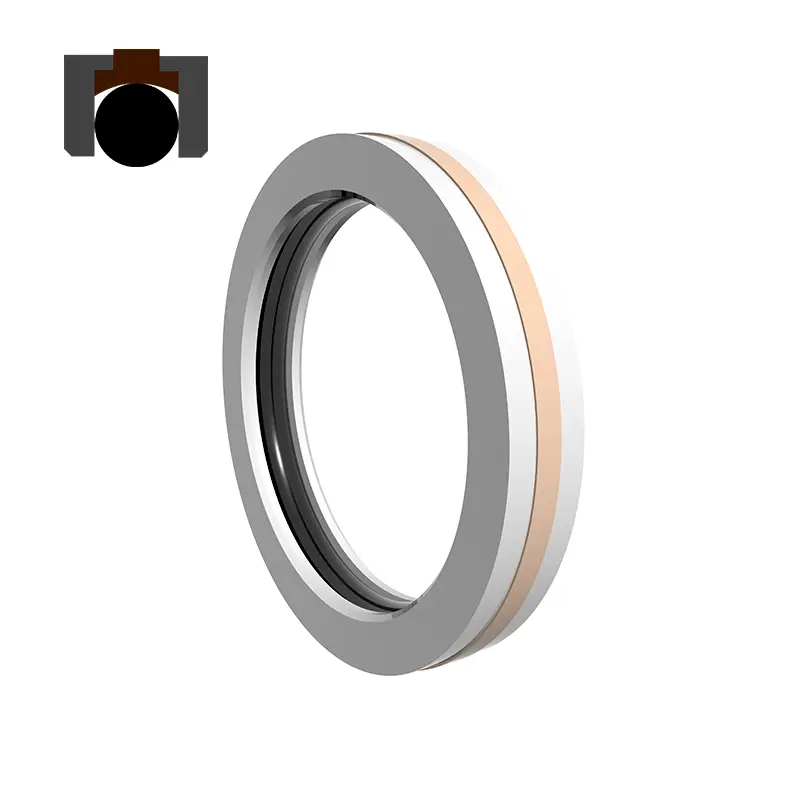

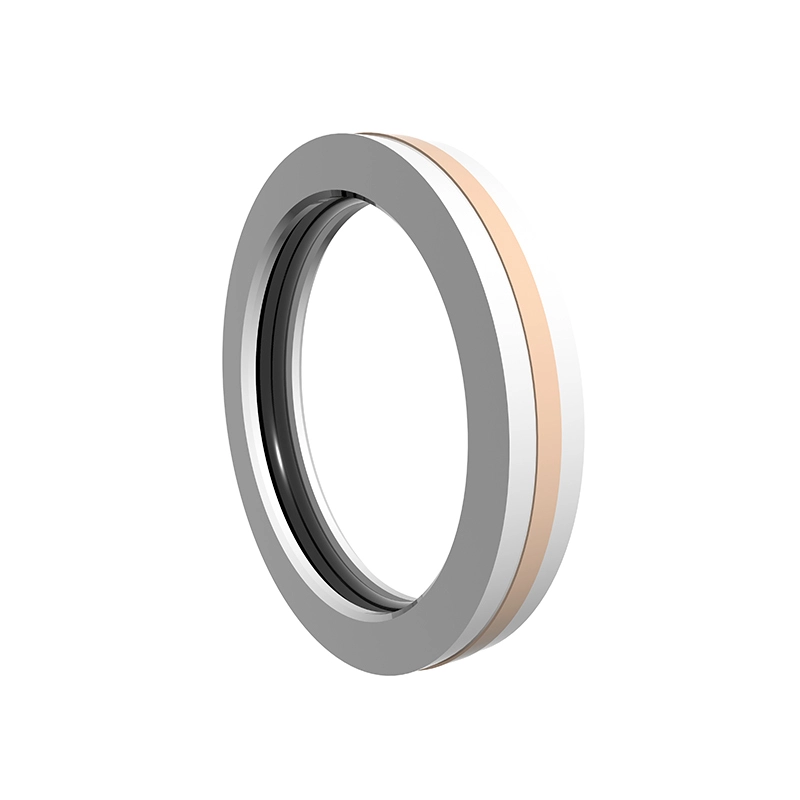

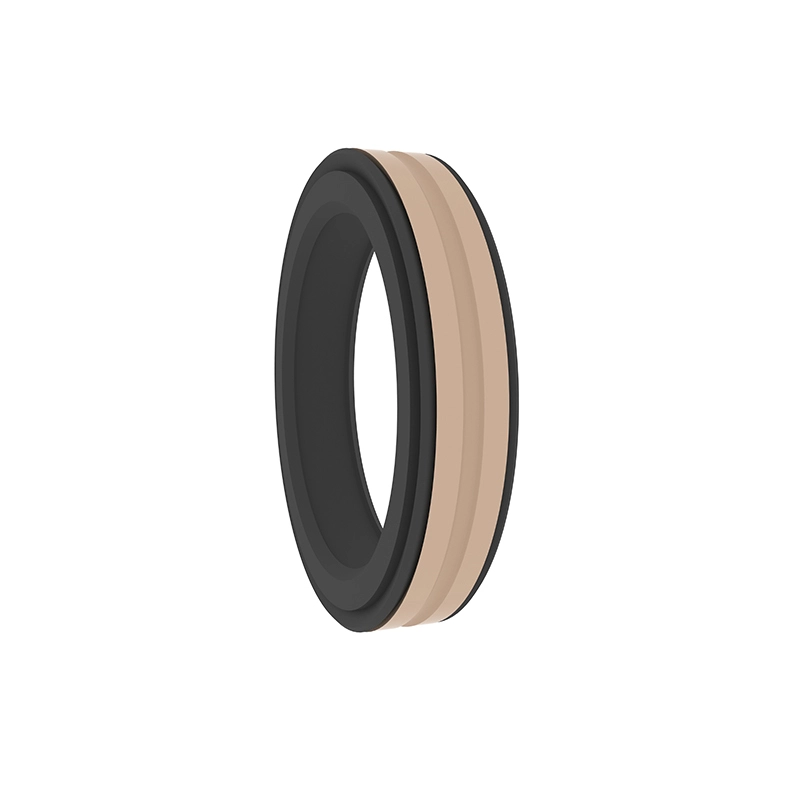

Ang GDKK ay binubuo ng dalawang gabay na singsing, dalawang retaining singsing, isang nababanat na singsing ng goma at isang singsing na sealing. Ang gabay na singsing ay gumaganap ng isang pagpoposisyon at gabay na papel. Ang pagpapanatili ng singsing ay gumaganap ng isang papel na sumusuporta at pagpoposisyon, ang nababanat na singsing ng goma ay nagbibigay ng nababanat na puwersa at binabayaran ang pagkawala ng singsing ng sealing. Ang singsing ng sealing ay nakikipagtulungan sa panloob na butas ng silindro ng langis upang makabuo ng isang epekto ng sealing, na angkop para sa bidirectional pressure sealing ng langis ng silindro ng langis. Ito ay may isang mahusay na epekto ng sealing kahit na sa ilalim ng malupit na mga kondisyon sa pagtatrabaho. Mga Tampok:
1. Mababang alitan, maliit na pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;
2. Napakataas na katatagan ng presyon sa ilalim ng presyon at malupit na mga kondisyon;
3. Mataas na buhay, maaaring magamit para sa pagbubuklod sa hindi magandang kondisyon ng pagpapadulas;
4. Maaaring magamit para sa pagbubuklod ng mababang-lagkit na media tulad ng tubig;
Napakahusay na pagganap ng mataas at mababang presyon ng sealing.

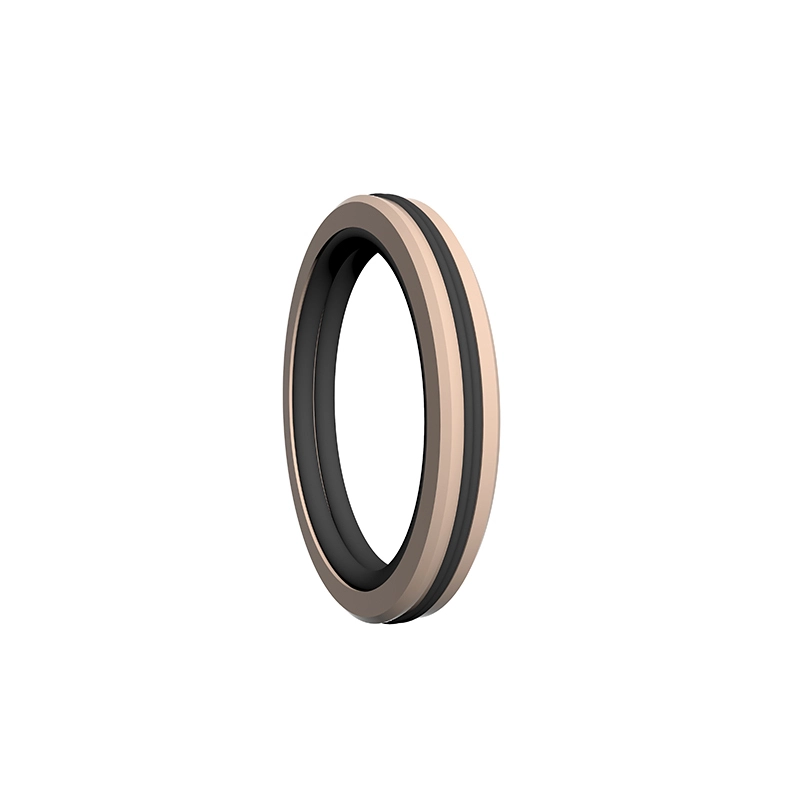

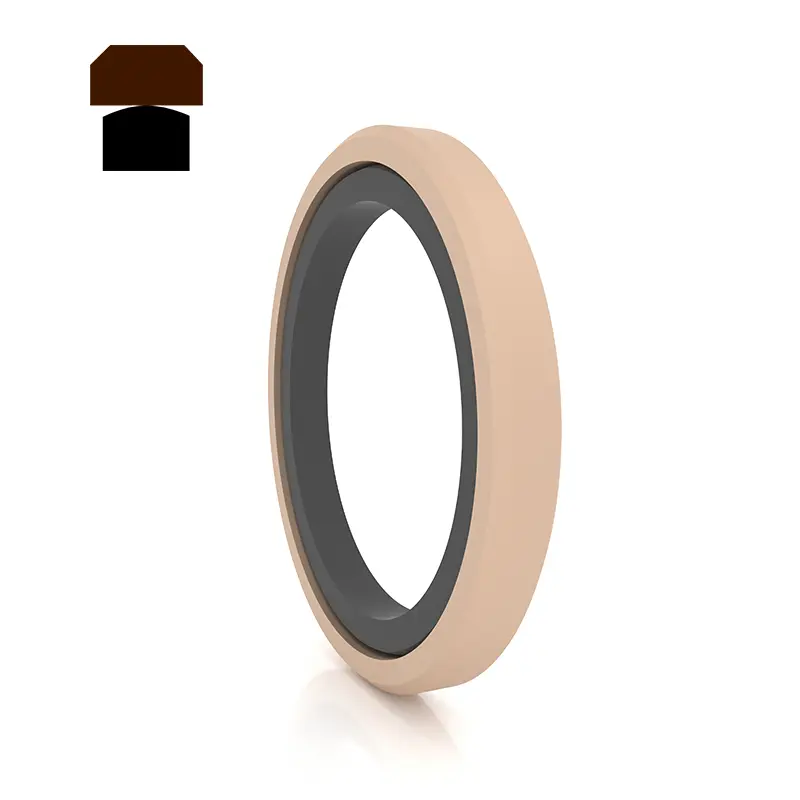

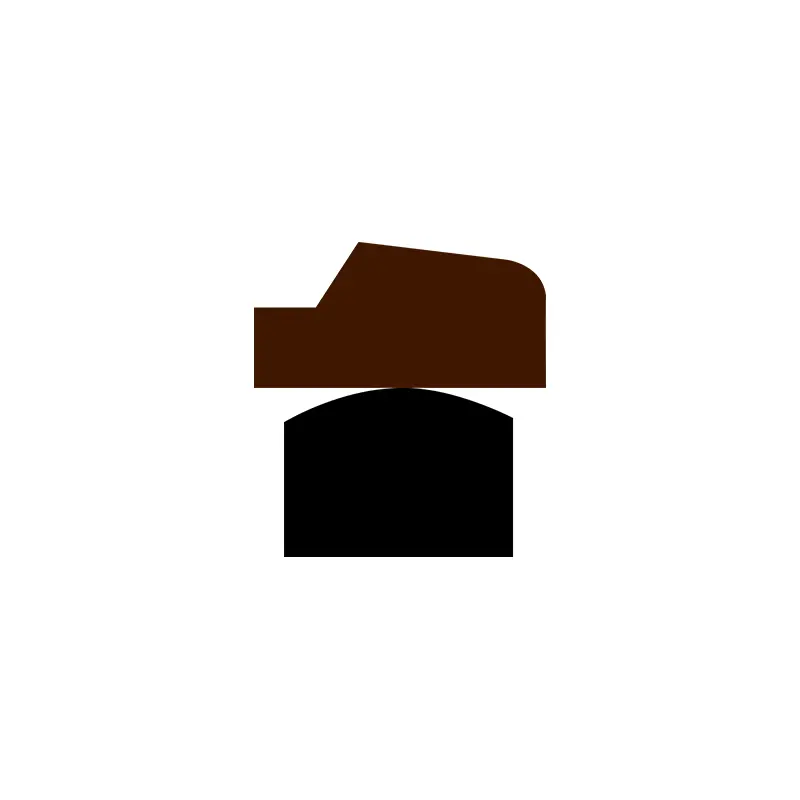

Ang RC64 ay binubuo ng isang PTFE tatsulok na singsing na sealing at isang singsing na O-Ring goma, na angkop para sa haydroliko at pneumatic na paggalaw na paggalaw ng one-way pressure sealing. Ang O-ring ay nagbibigay ng lakas ng radial at magbayad para sa pagsusuot ng singsing ng sealing. Dahil ang singsing ng sealing ay nagpatibay ng isang manipis na disenyo ng labi, ang follow-up na kakayahan sa kabayaran ay mas mahusay, kaya ang pagganap ng sealing ay mabuti. Ang split (bukas) na uka ay dapat gamitin para sa mga cylinder diameters na mas mababa sa 30mm. Mga Tampok:
1. Maaari itong magamit para sa parehong haydroliko at pneumatic;
2. Mababang alitan, maliit na panimulang paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;
3. Mahabang buhay, maaaring magamit para sa mga seal na walang langis na lubrication;
Maliit na espasyo sa istruktura, madaling pag -install at pagpapanatili;

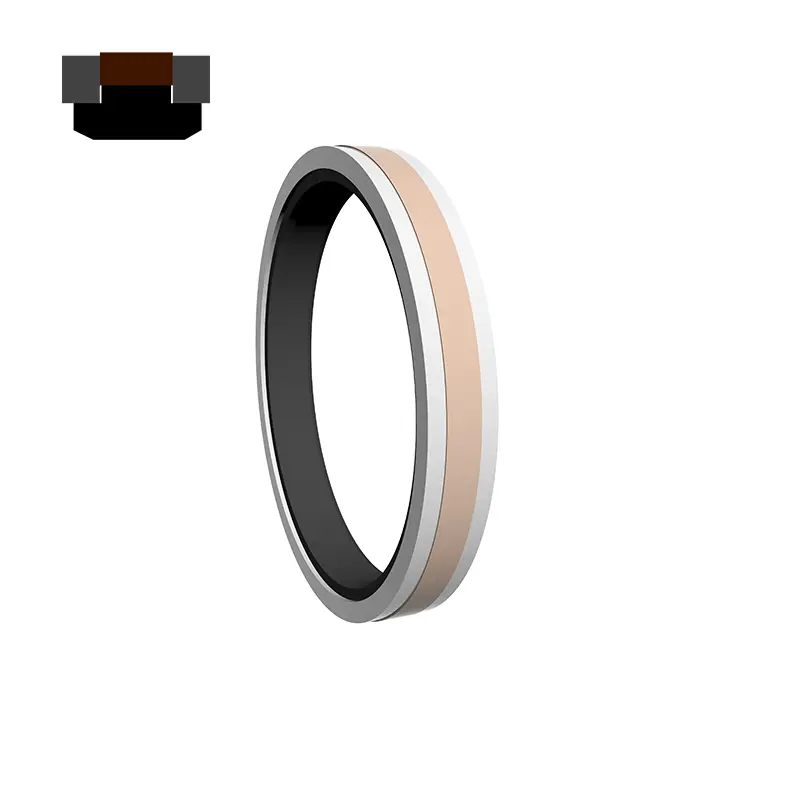

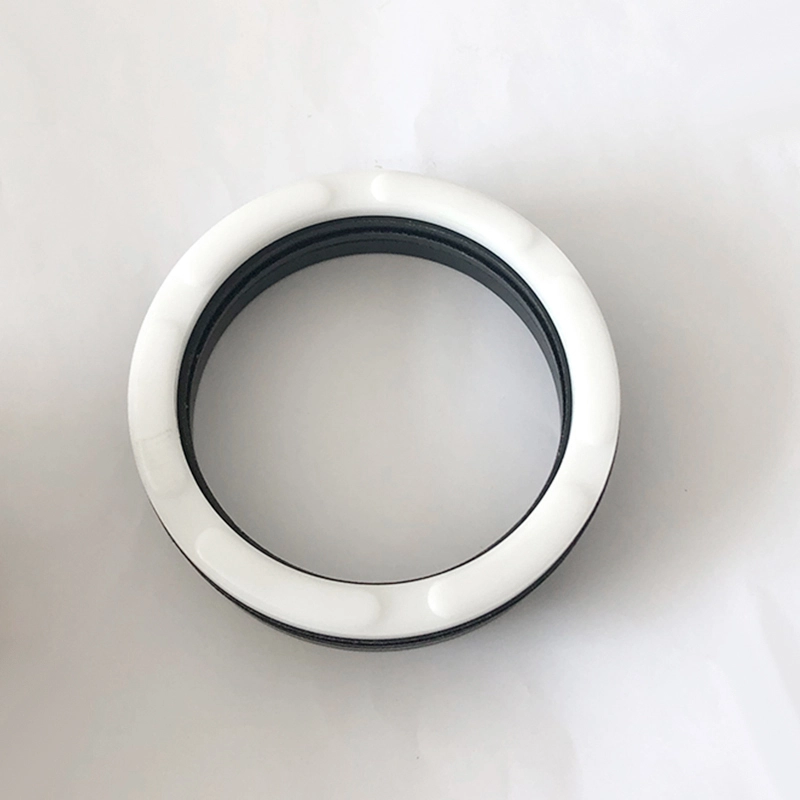

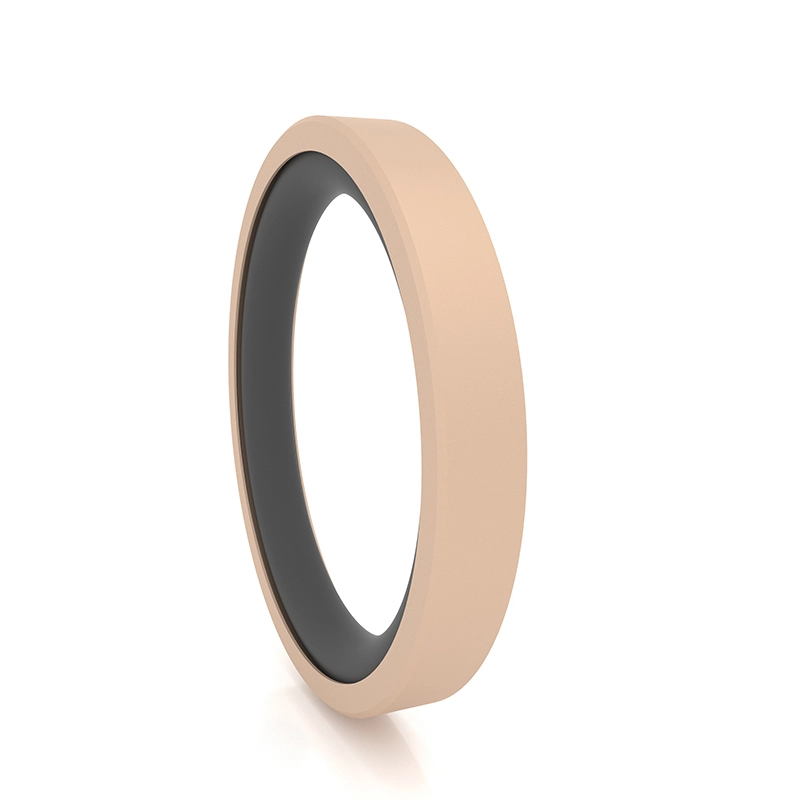

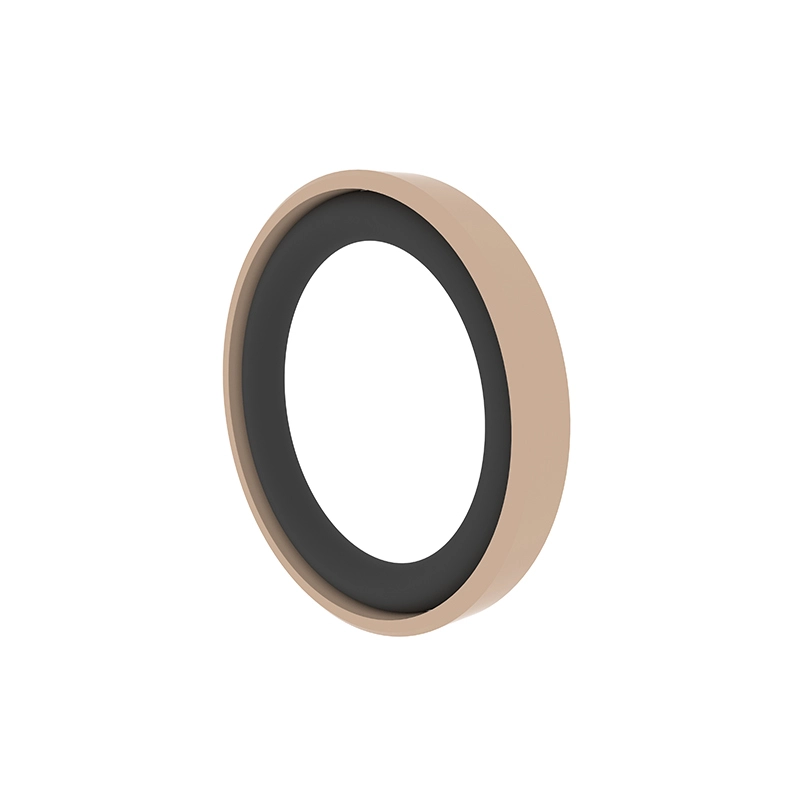

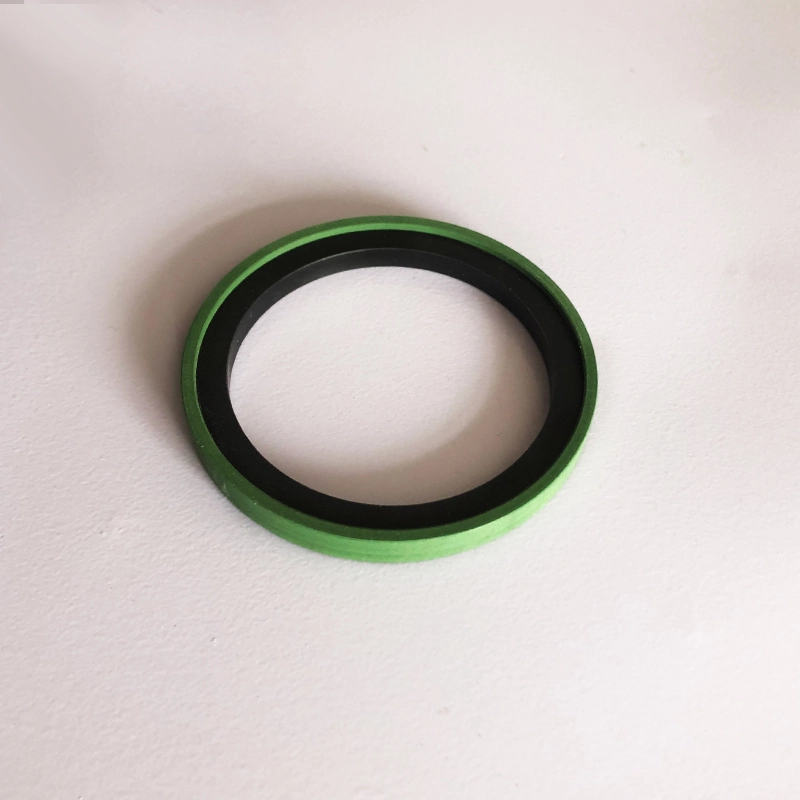

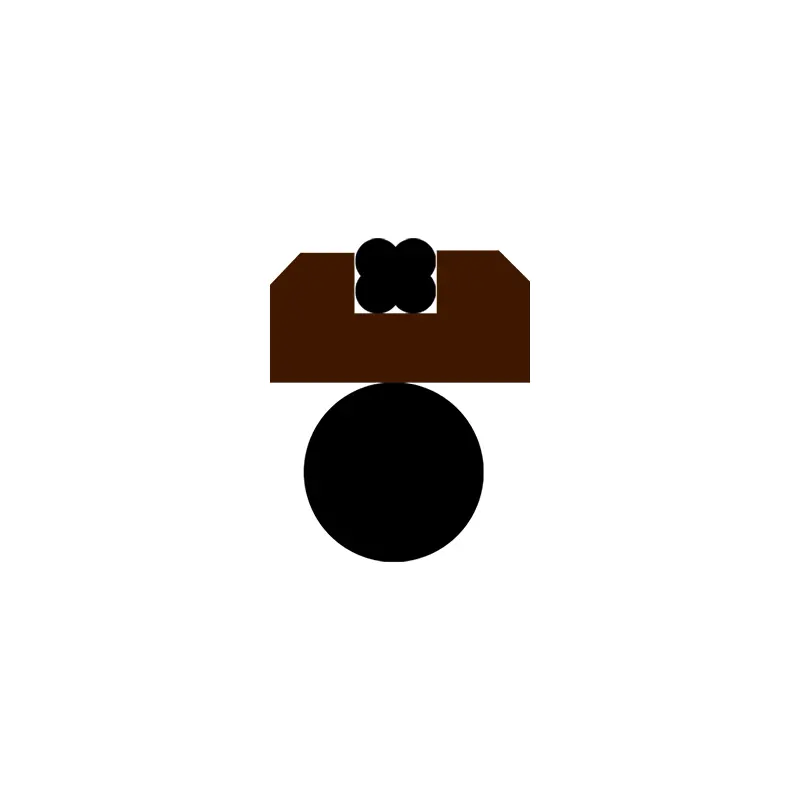

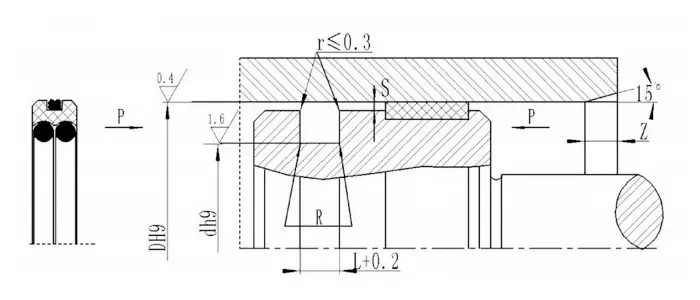

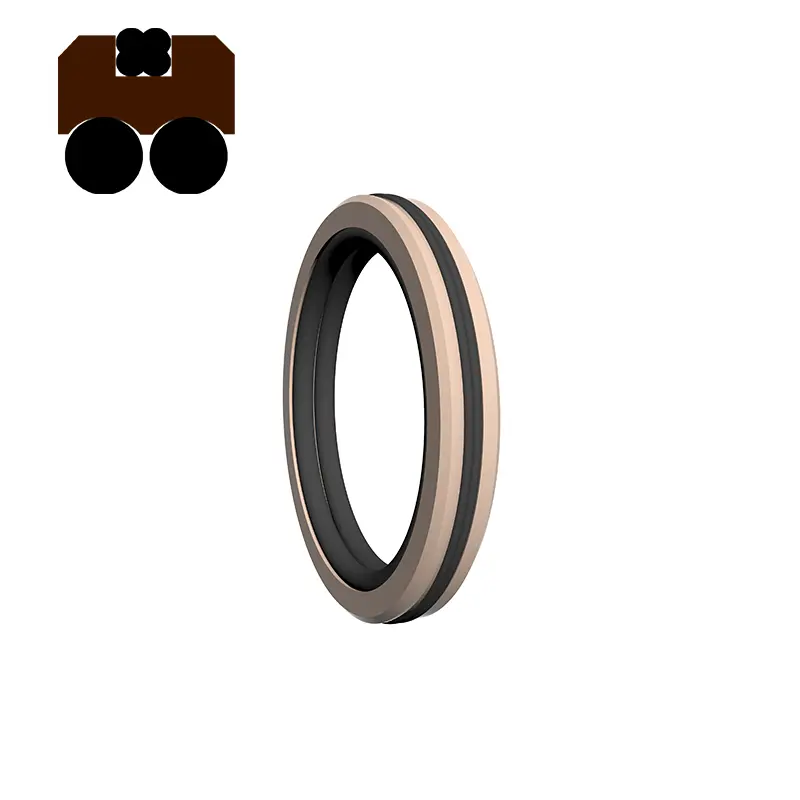

Ang SPG ay isang kumbinasyon ng isang hugis -parihaba na binagong PTFE sealing singsing at isang hugis -parihaba na singsing ng goma bilang isang elemento ng preload. Mayroon itong mga katangian ng mahusay na pagbubuklod, mababang alitan at maliit na estrukturang espasyo.
Ang RC66 ay isang kombinasyon ng isang hugis-parihaba na binagong PTFE sealing singsing at isang O-ring bilang isang elemento ng preload. Mayroon itong mga katangian ng mahusay na sealing, mababang alitan, at maliit na estruktura na espasyo. Ito ay angkop para sa mga high-speed oil cylinders o cylinders. Ang RC67 ay binubuo ng isang napuno na PTFE na hugis -parihaba na singsing na sealing, dalawang retaining singsing, at isang heterogenous elastomer, na angkop para sa hydraulic reciprocating motion bidirectional pressure sealing. Ang elastomer ay nagbibigay ng lakas ng radial at binabayaran ang pagsusuot ng singsing ng sealing. Pinoprotektahan ng Retaining Ring ang singsing ng sealing at may mahusay na epekto ng pagbubuklod kahit na sa ilalim ng malupit na mga kondisyon sa pagtatrabaho. Mga Tampok:
1. Mababang alitan, maliit na pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;
2. Napakataas na katatagan ng presyon sa ilalim ng presyon at malupit na mga kondisyon;
3. Mataas na buhay, maaaring magamit para sa mga seal na walang langis na langis;
4. Maaaring magamit para sa pagbubuklod ng mababang-lagkit na media tulad ng tubig;
5. Napakahusay na mataas at mababang pagganap ng sealing ng presyon.

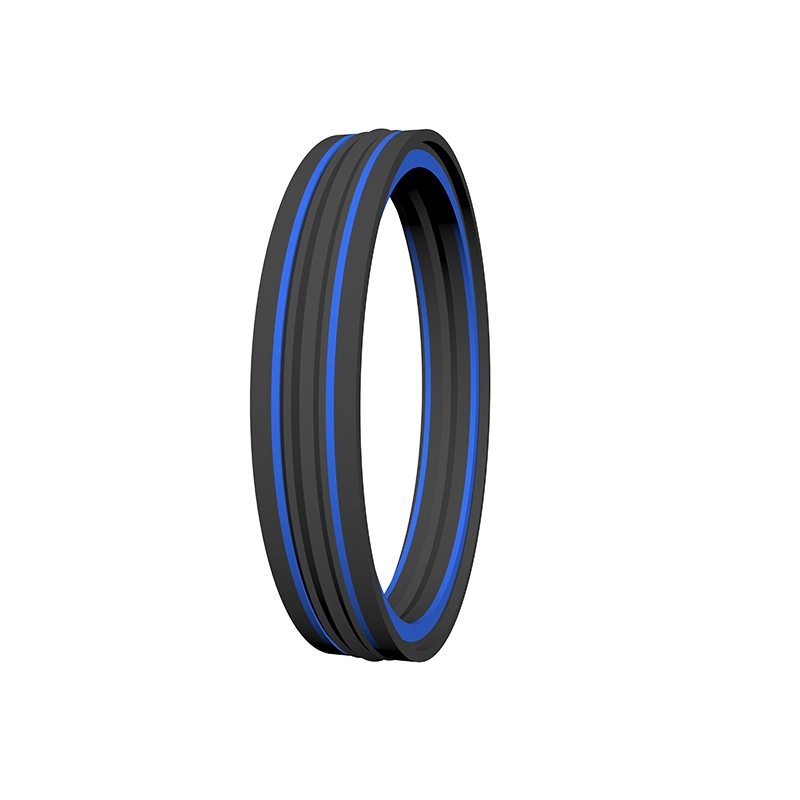

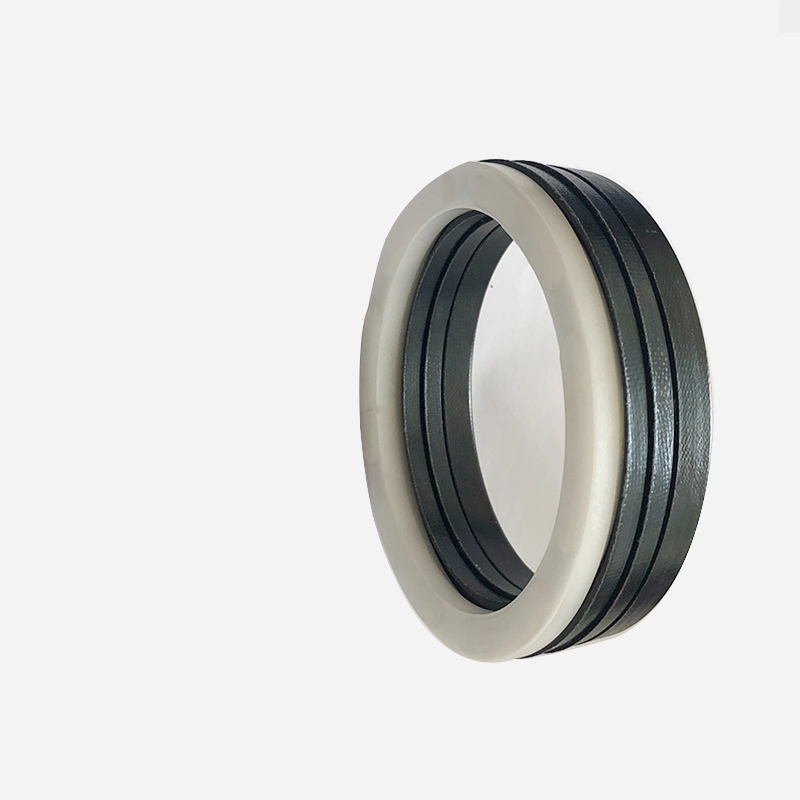

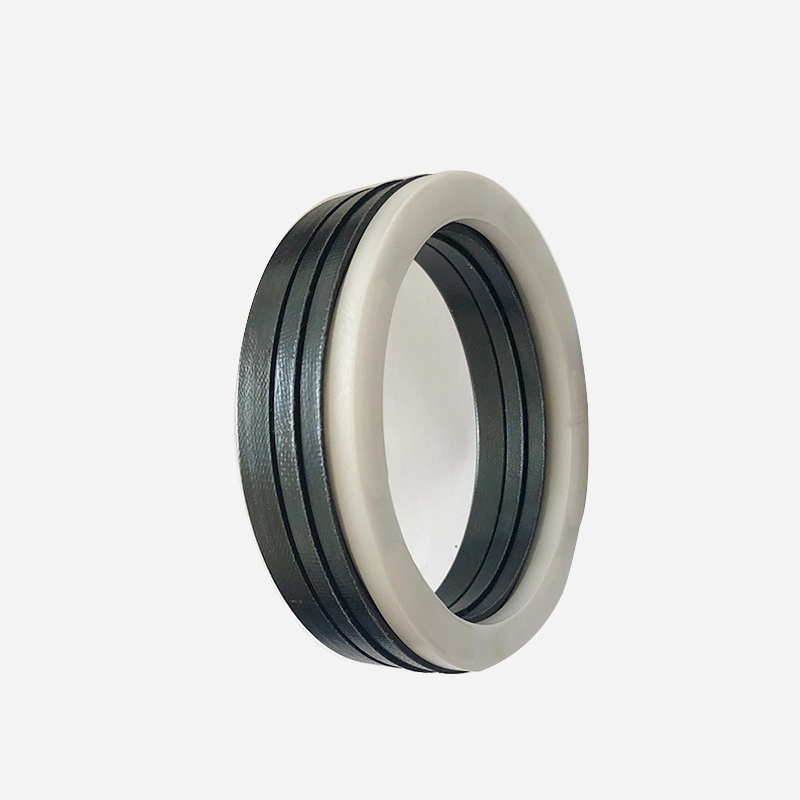

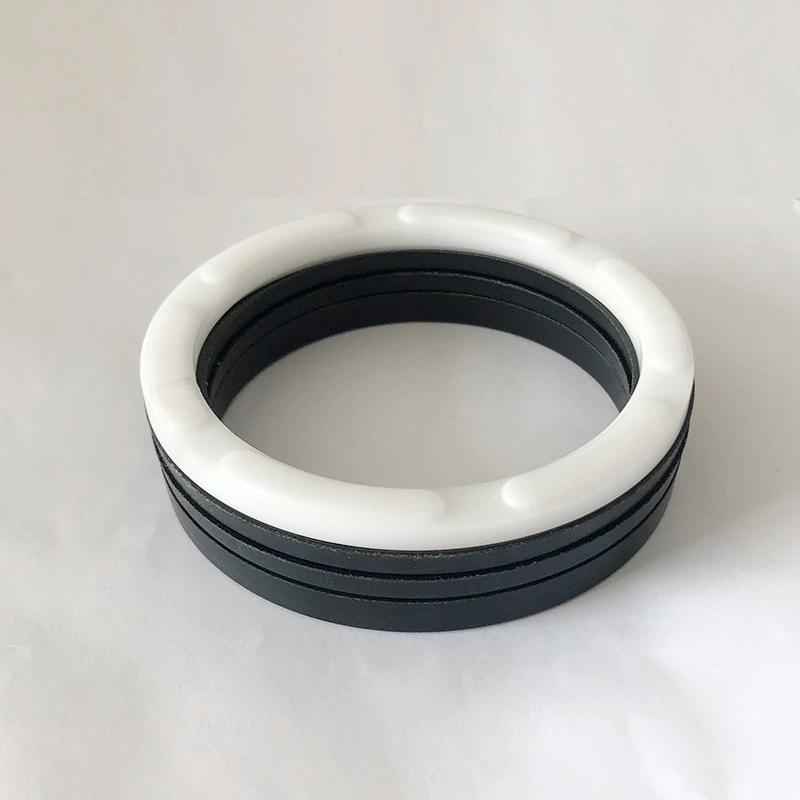

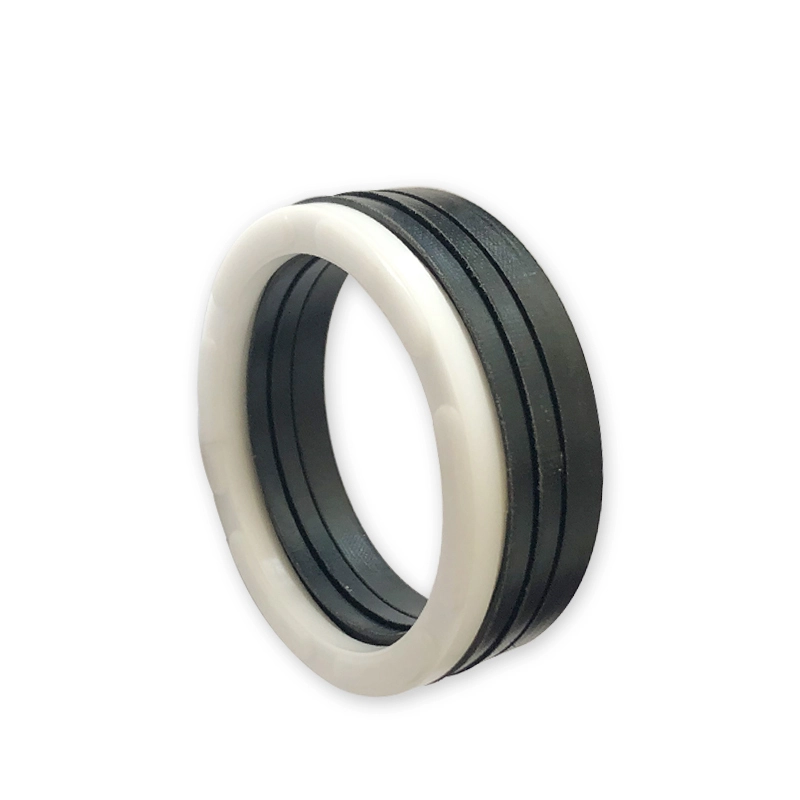

Ang RCEK ay binubuo ng isang hanay ng mga singsing na hugis ng V, isang singsing ng presyon at isang singsing ng suporta, at angkop para sa haydroliko na paggalaw ng paggalaw ng one-way na presyon ng presyon. Ang grasa na katugma sa sealing material ay dapat mailapat sa panahon ng pag -install. Hindi ito mai -install sa isang integral (sarado) na uka. Ginagamit ito para sa mga piston seal sa daluyan at mabibigat na naglo -load. Mga Tampok:
1. Ang iba't ibang mga materyales ay magagamit, na maaaring maayos na maayos upang umangkop sa iba't ibang mga layunin;
2. Maaari itong magamit sa malupit na mga kondisyon sa pagtatrabaho at angkop para sa halos lahat ng media at malupit na mga kondisyon;
3. Ito ay may mahabang buhay ng serbisyo at maaaring magamit para sa mga seal na walang langis na langis (makatuwirang pagpili ng materyal);
4. Ang pagganap ng sealing ay maaaring maiakma, at ang laki ng ehe ay maaaring maiakma sa pamamagitan ng pagdaragdag o pag-alis ng mga singsing na may hugis na V;
Maaari itong gumana nang epektibo kahit na ang kalidad ng sealing ibabaw ay mahirap.

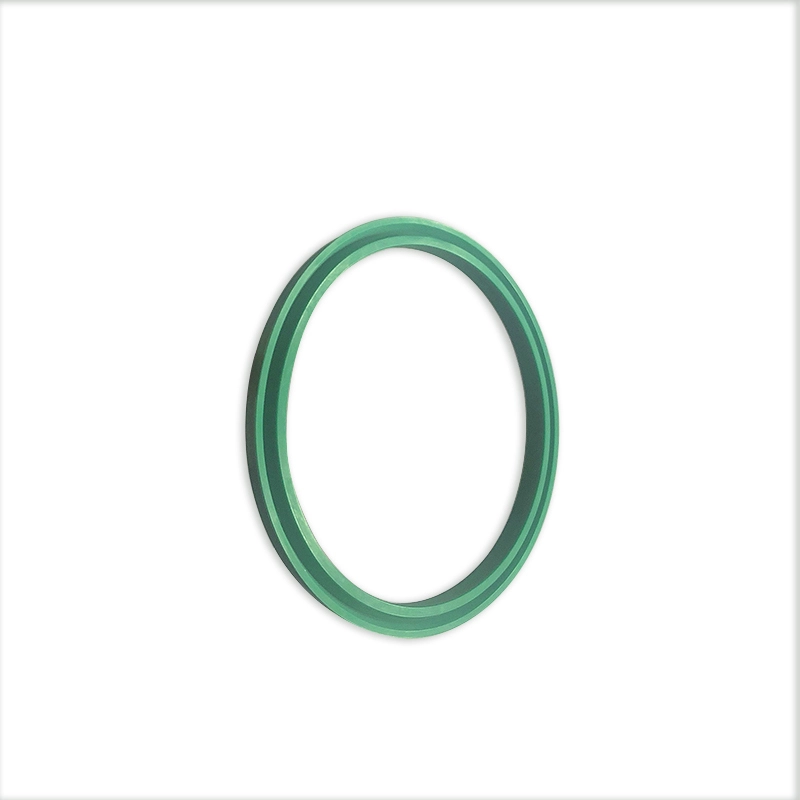

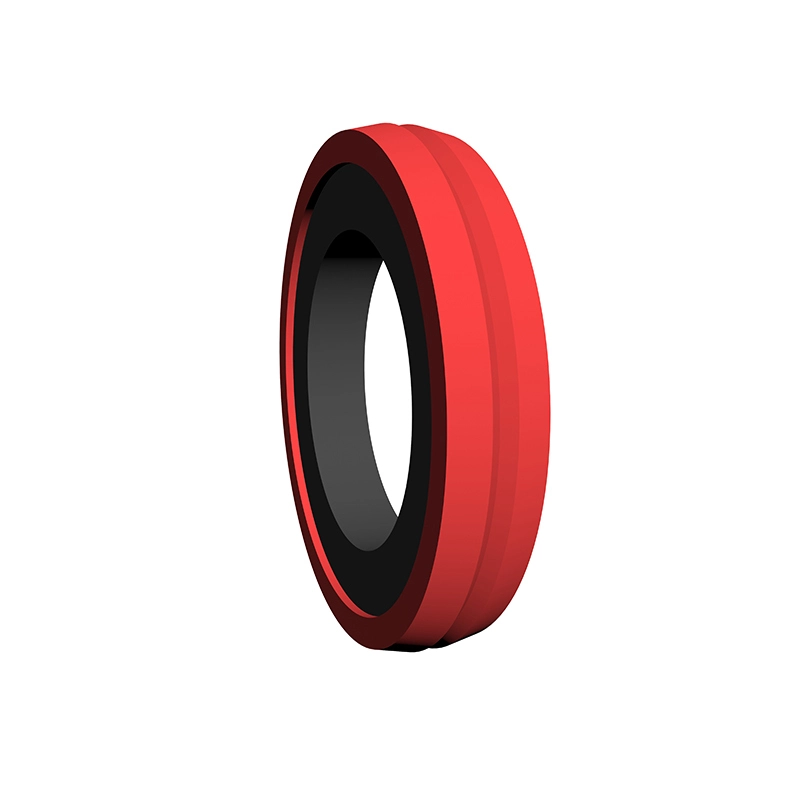

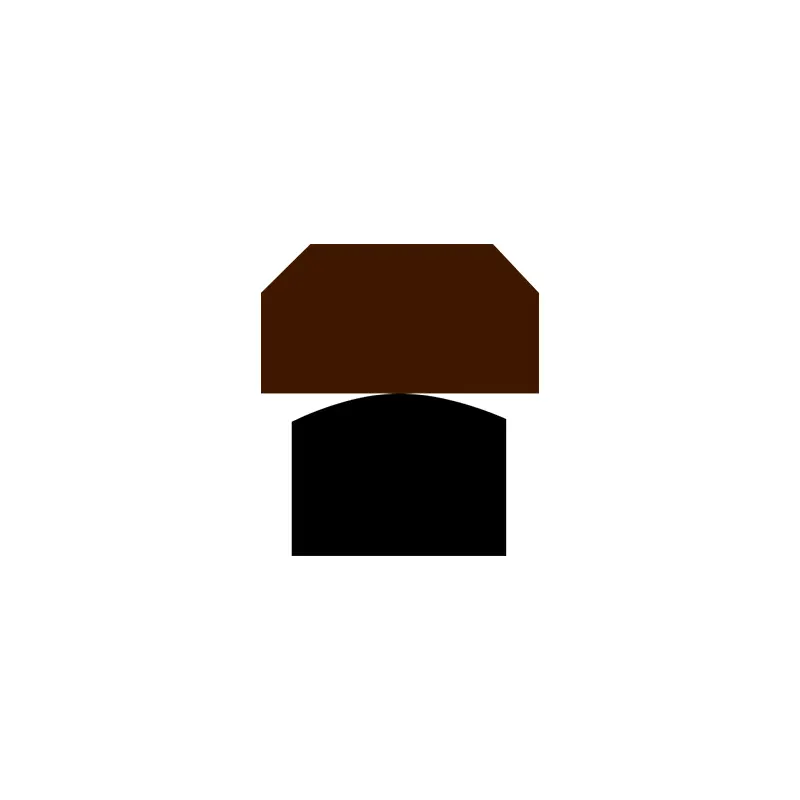

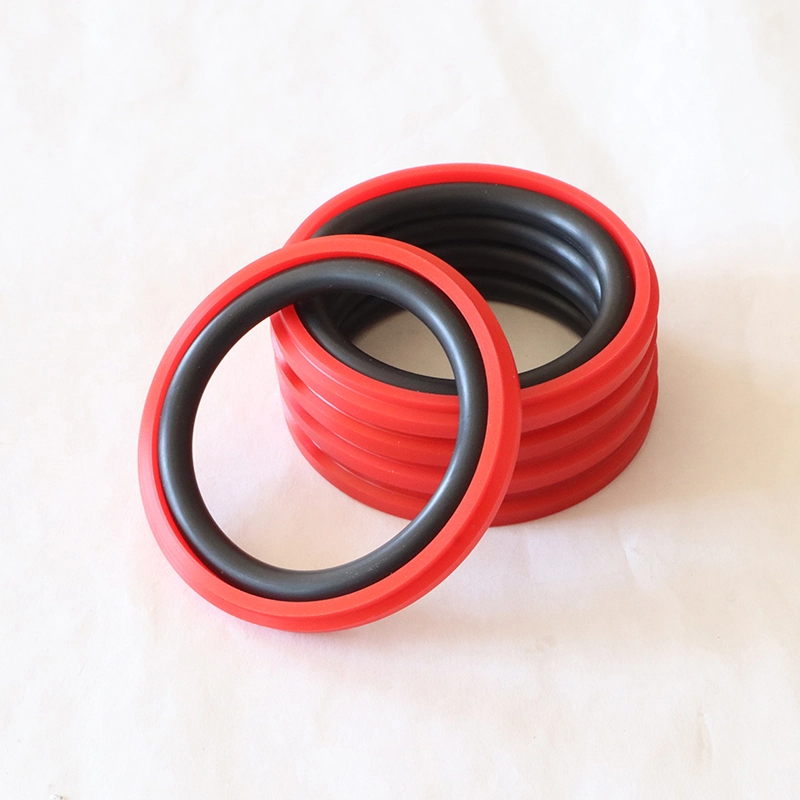

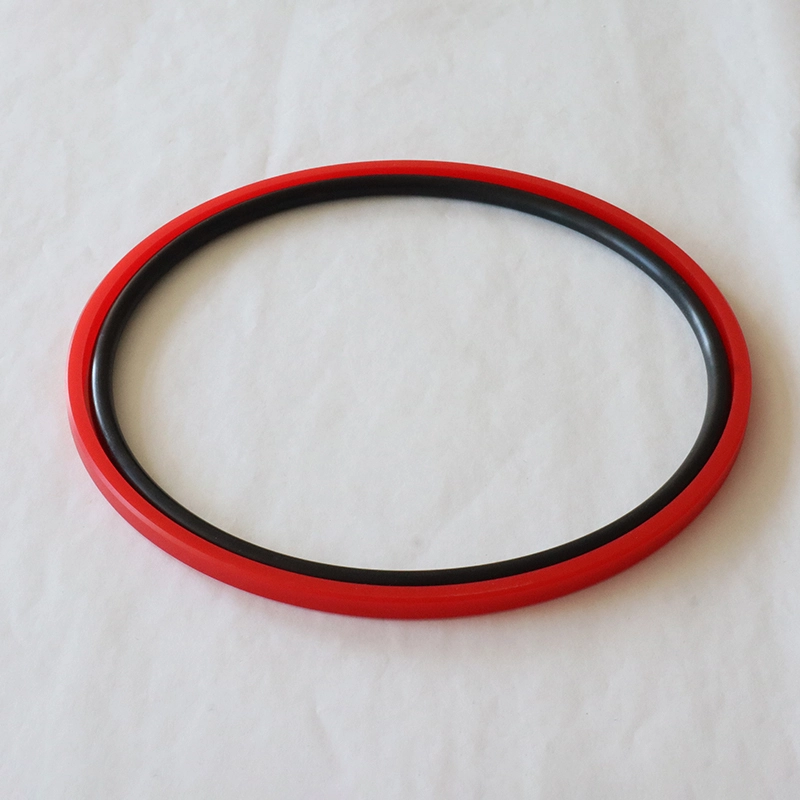

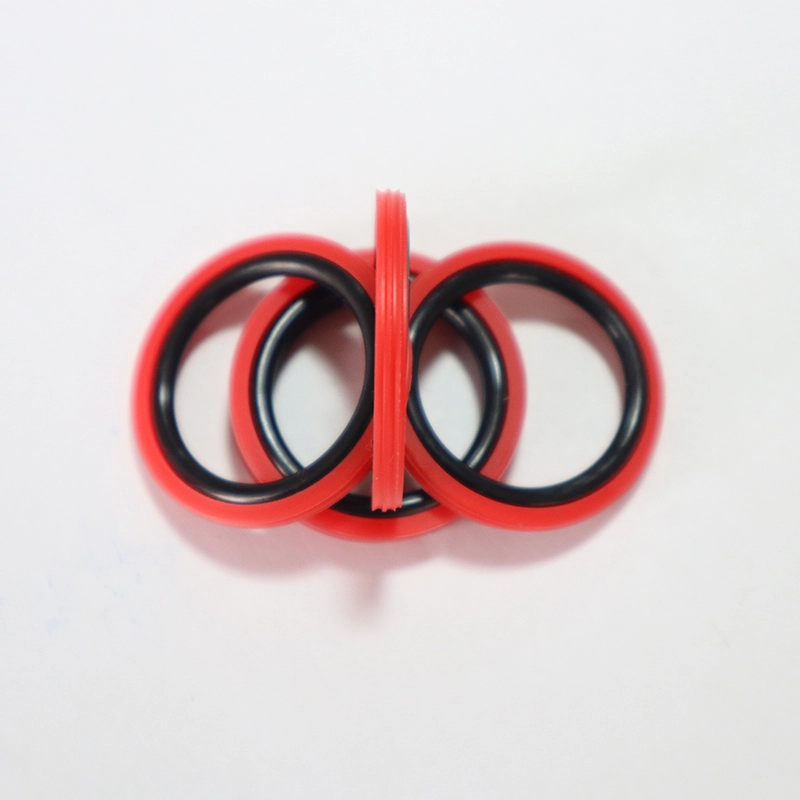

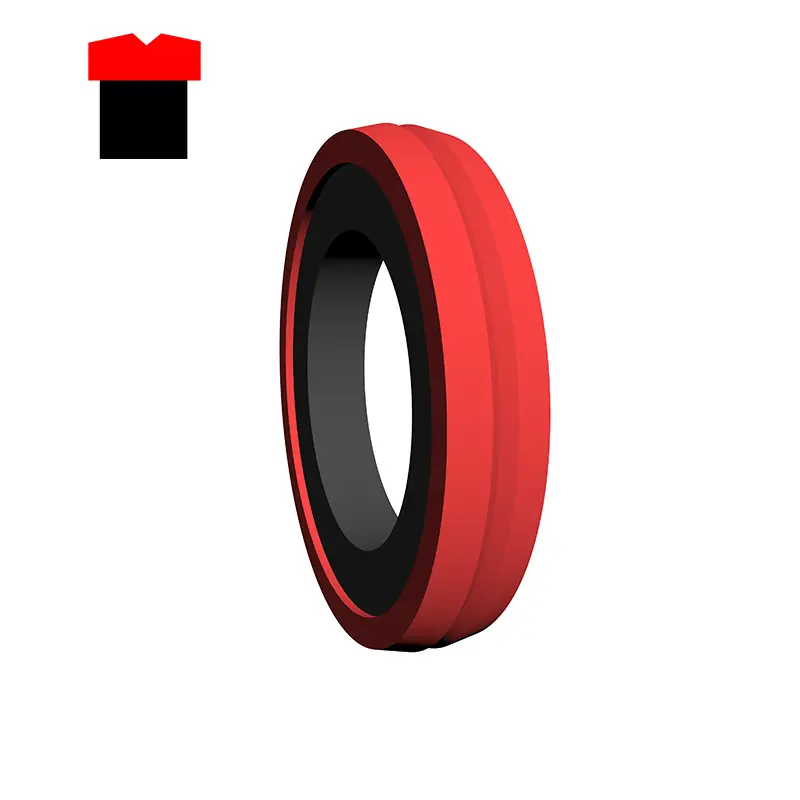

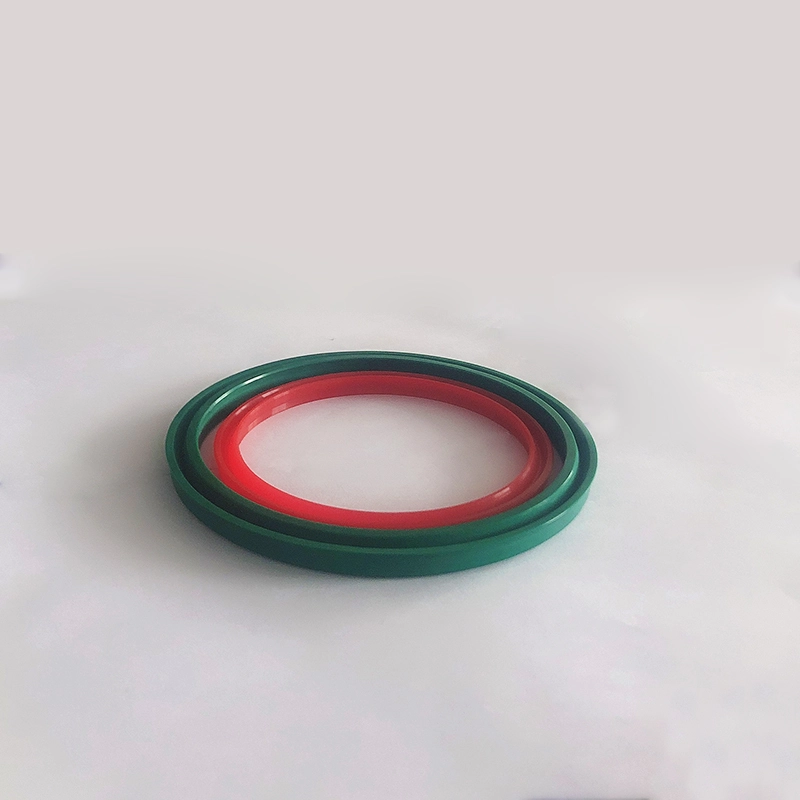

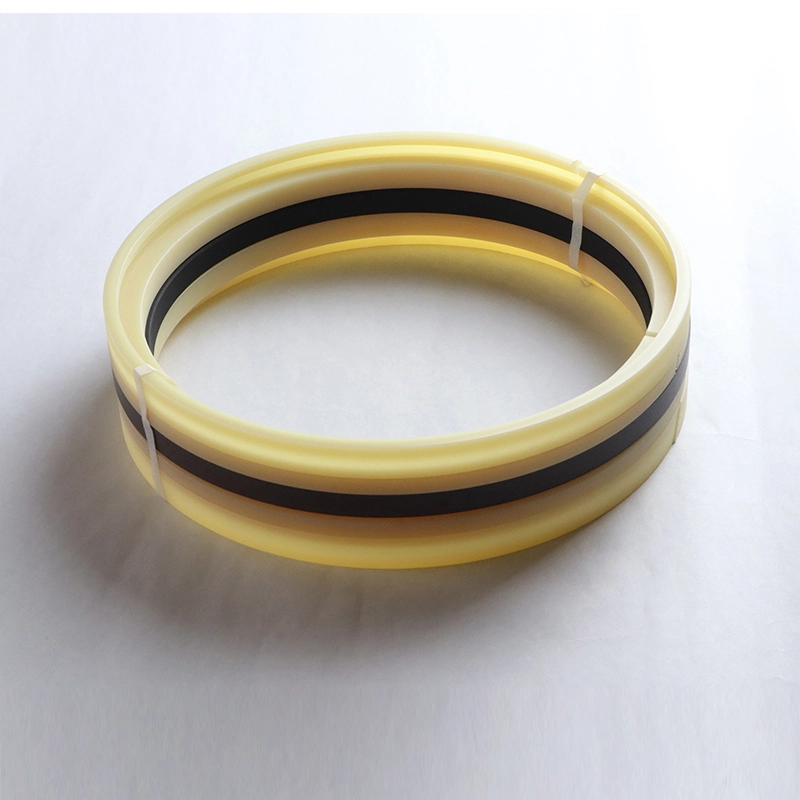

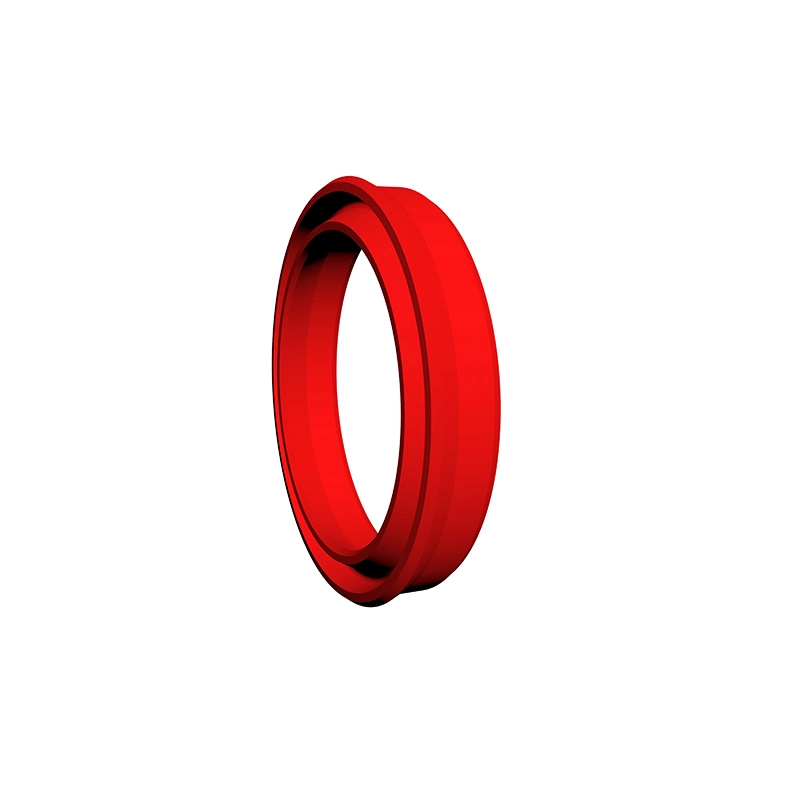

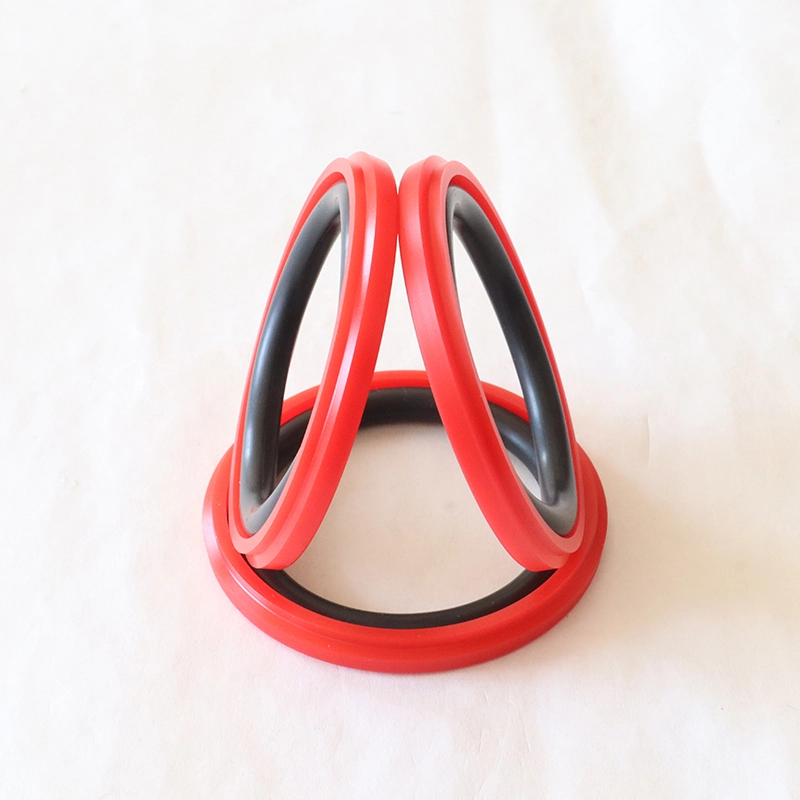

Ang RCKR ay binubuo ng isang singsing ng PU sealing at isang hugis -parihaba na singsing ng goma, na angkop para sa haydroliko na paggalaw ng paggalaw ng bidirectional sealing. Ito ay isang pantulong na produkto ng mga produktong singsing ng GLYD, na may mas mahusay na pag-sealing at kakayahan sa pagpapanatili ng presyon kaysa sa singsing ng GLYD, at maaaring mai-install nang walang tulong ng mga tool sa pag-install. Ang mga tampok nito:
1. Magandang dinamikong at static na pagganap ng sealing;
2. Mas mahusay na pagganap ng sealing ng mababang presyon kaysa sa singsing ng GLYD, at maaaring mai-install nang walang mga tool sa pag-install;
3. Mababang alitan, maliit na panimulang paglaban, at makinis na paggalaw;
4. Mahabang buhay, maaaring magamit para sa selyo ng pagpapadulas ng langis;
5. Maaaring magamit para sa pagbubuklod ng presyon ng bidirectional;
Ang pag -install ng uka ay umaayon sa pamantayan ng ISO7425/1.

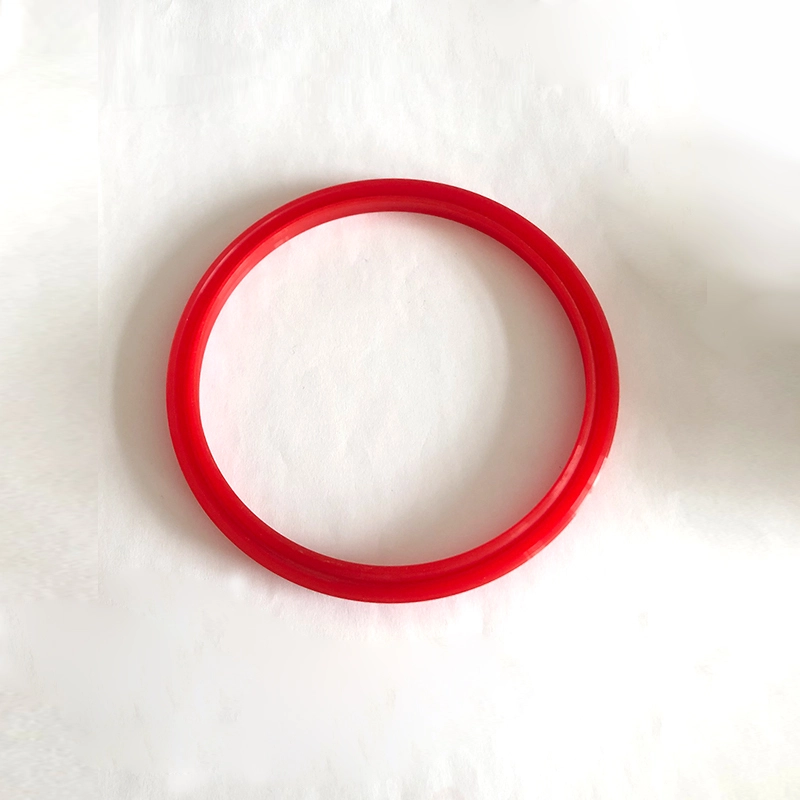

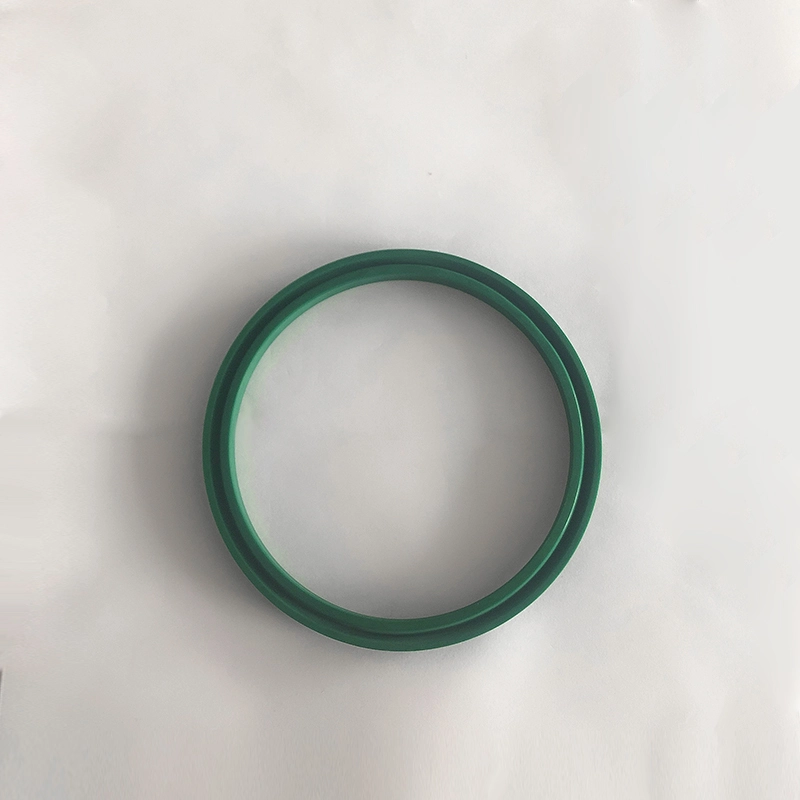

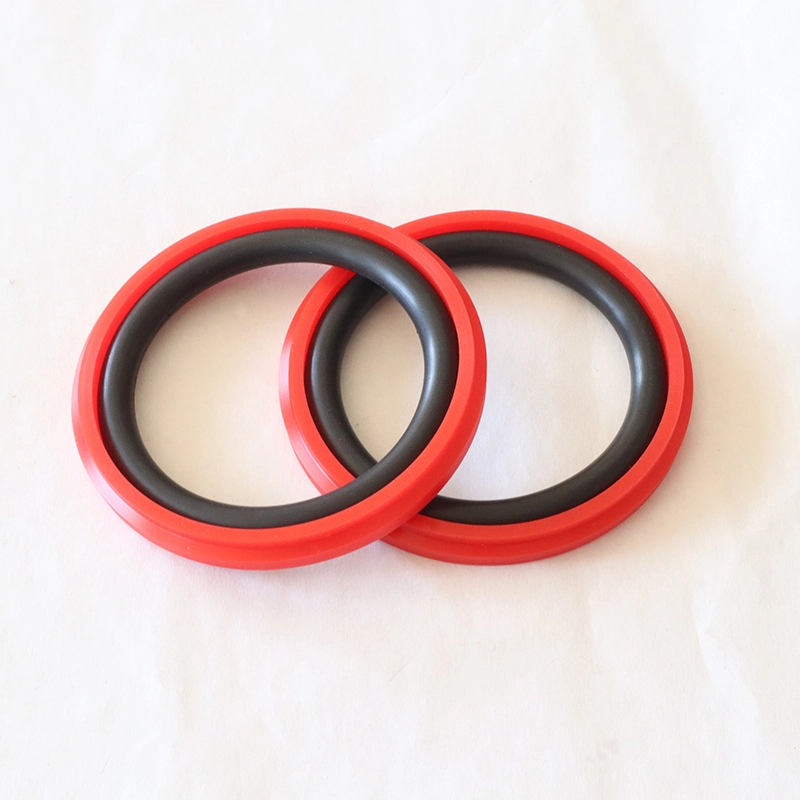

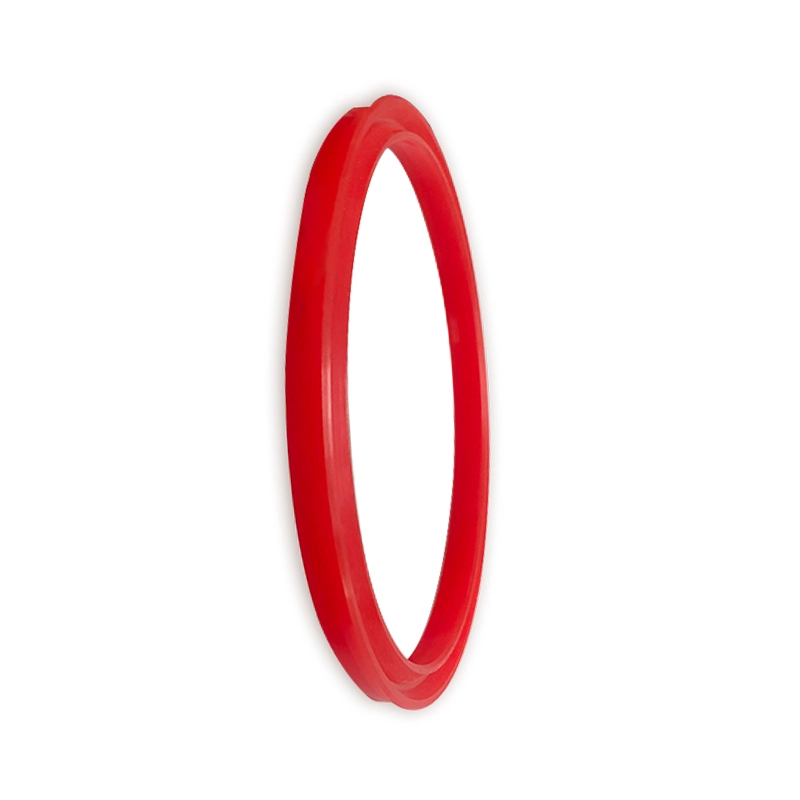

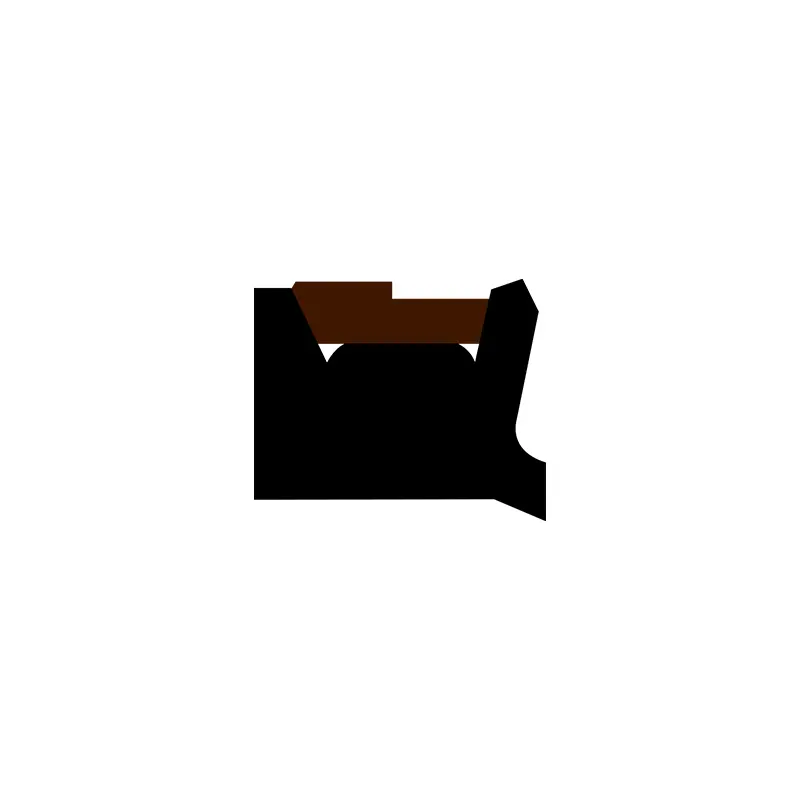

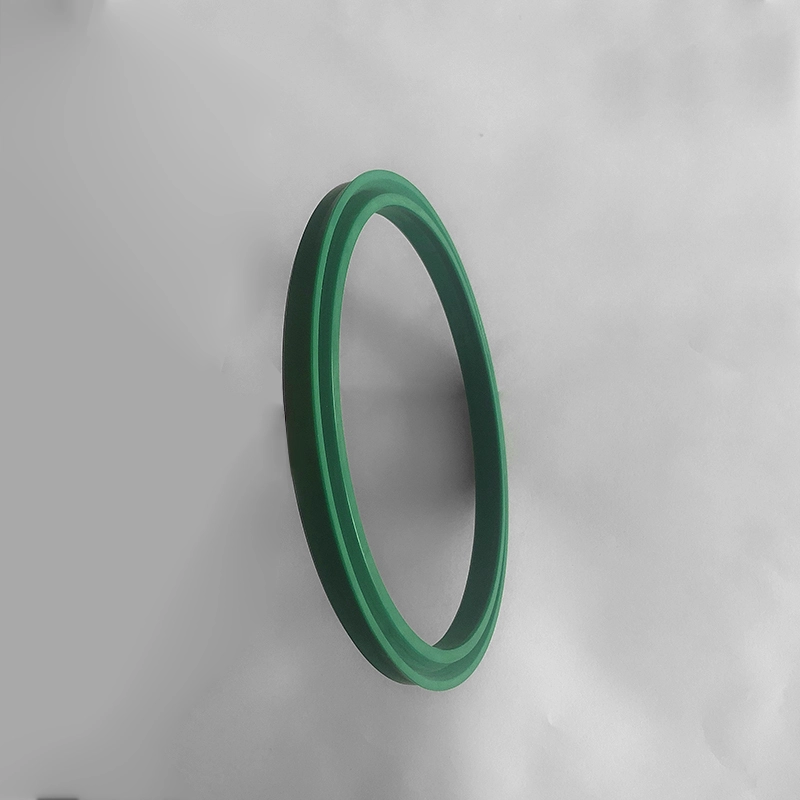

Ang RPW ay binubuo ng isang espesyal na hugis na singsing na PU sealing at isang hugis-goma na singsing na goma, na angkop para sa haydroliko na paggalaw ng paggalaw ng bidirectional pressure sealing. Ang O-ring ay nagbibigay ng lakas ng radial at magbayad para sa pagsusuot ng singsing ng sealing. Karaniwang ginagamit ito kasabay ng isang singsing na gabay. Mga Tampok:
1. Mababang alitan, maliit na panimulang paglaban, makinis na paggalaw, walang gumagapang;
2. Napakataas na katatagan ng presyon sa ilalim ng presyon at malupit na mga kondisyon;
3. Mahusay na pagganap ng sealing sa parehong mataas at mababang mga panggigipit;
Walang mga tool sa pag -install na kinakailangan para sa pag -install.

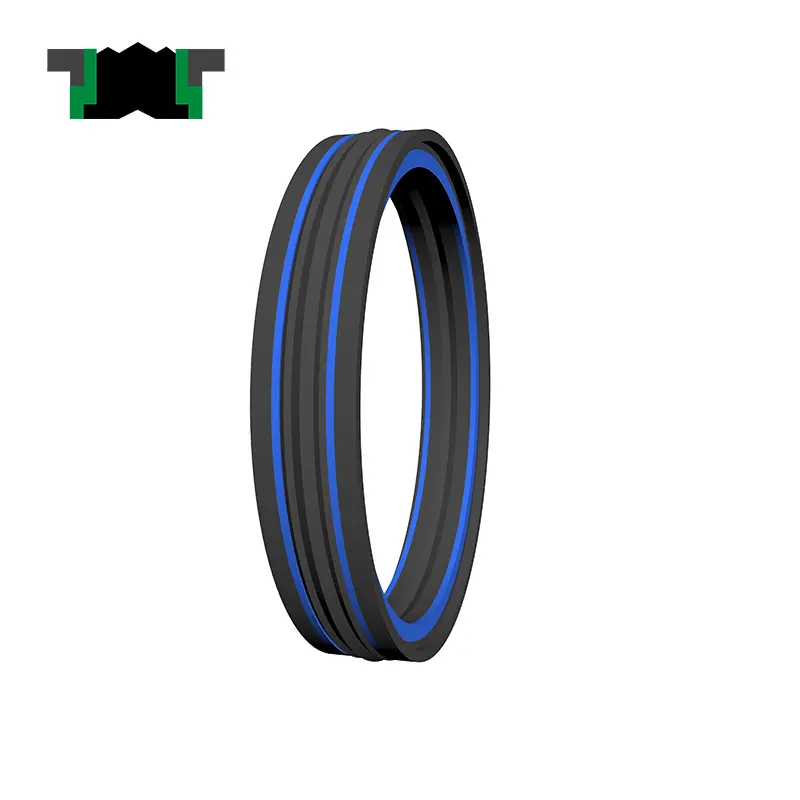

Ang TDA at TDMA ay binubuo ng isang espesyal na hugis na goma (o polyurethane) elastomer at isang binagong singsing na sealing ng PTFE, at may mga katangian ng mahusay na pagbubuklod, mahabang buhay, mababang alitan, walang gumagapang, atbp. Ang TDA ay angkop para sa one-way pressure sealing ng mga piston. Ang TDMA ay angkop para sa two-way pressure sealing ng mga piston.

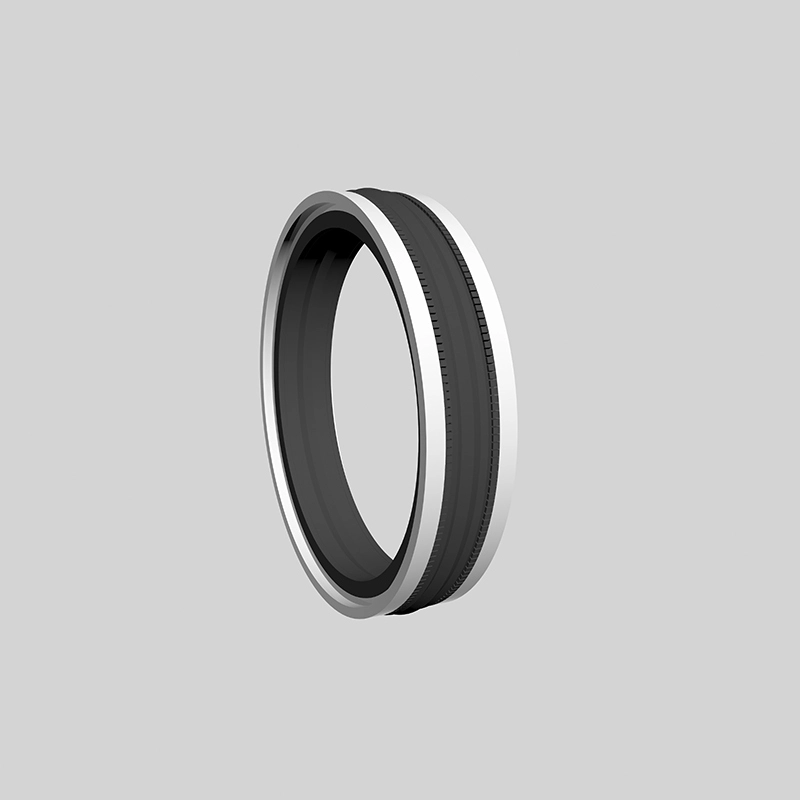

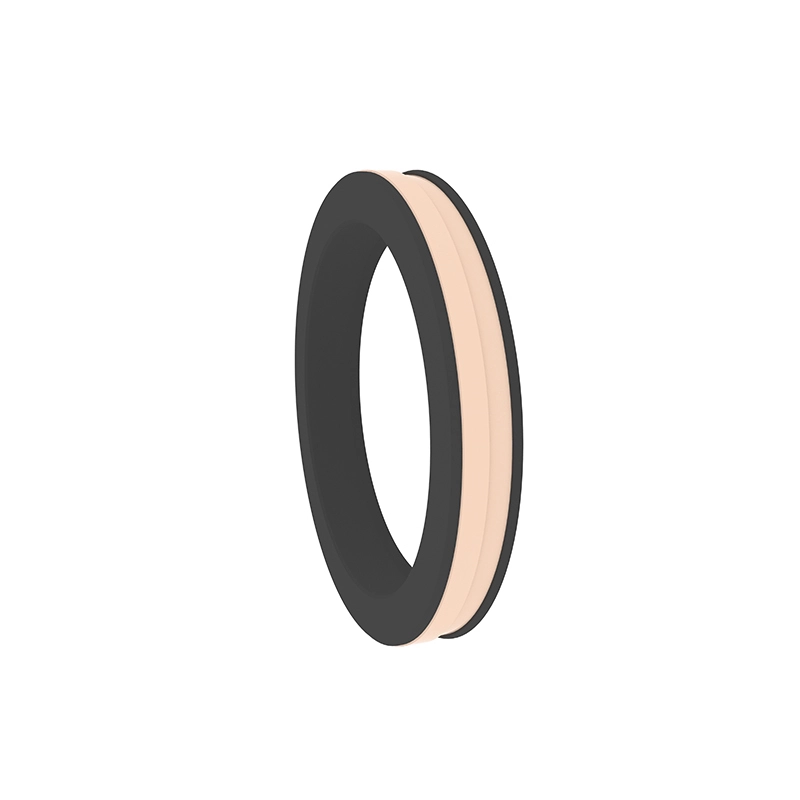

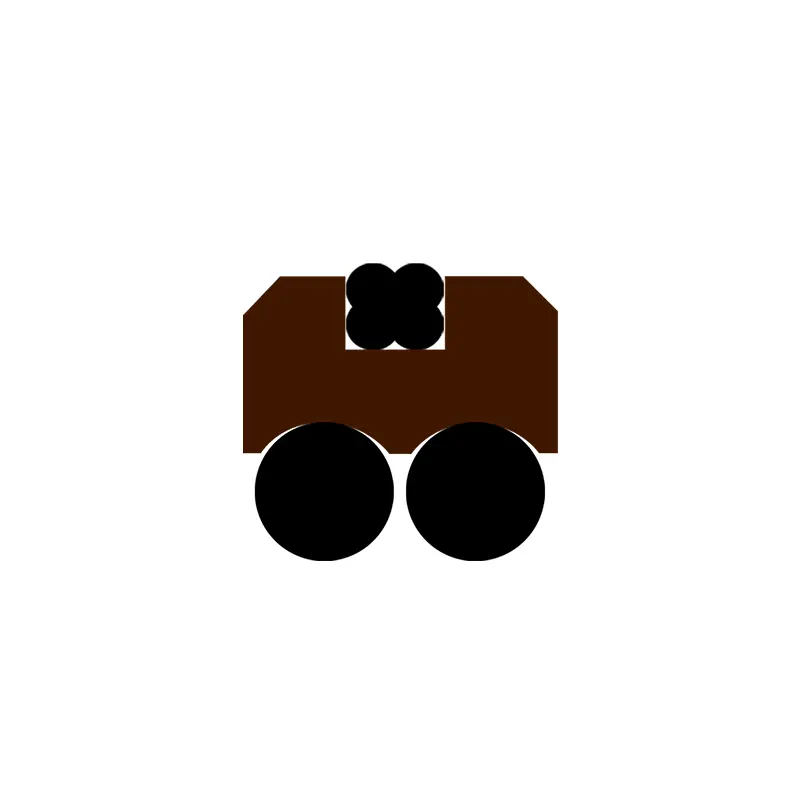

Ang GGDA ay binubuo ng isang singsing na puno ng PTFE, dalawang hugis-L-hugis na mga singsing ng plastik at isang nababanat na puwersa ng O-singsing, na may mahusay na pagbubuklod, mahabang buhay, mababang alitan, walang gumagapang at iba pang mga katangian. Angkop para sa piston bidirectional pressure sealing.

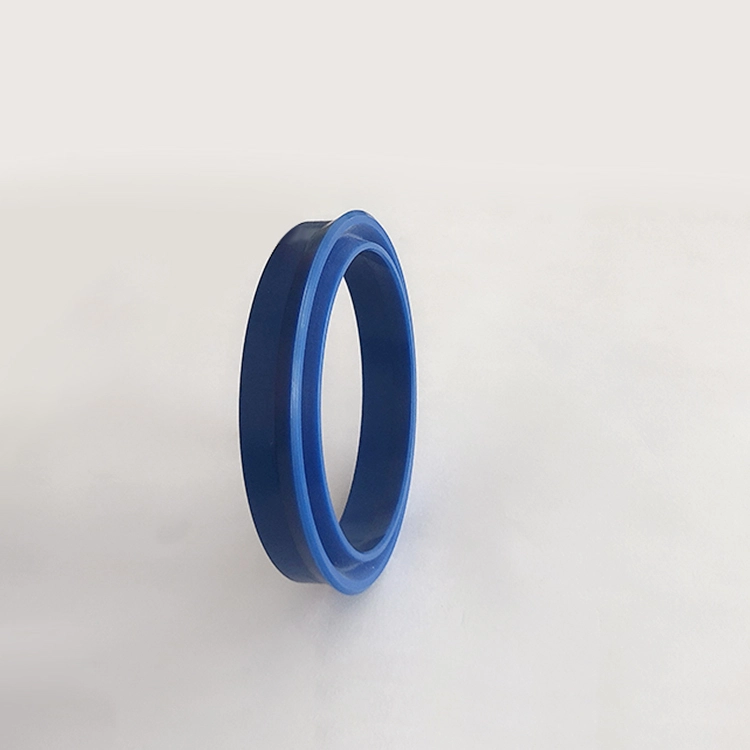

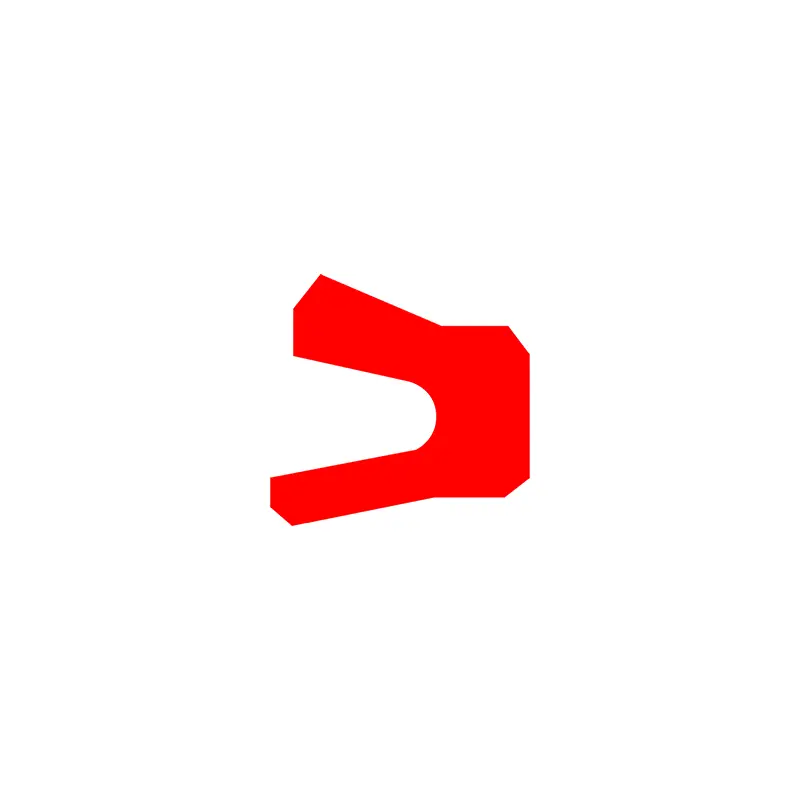

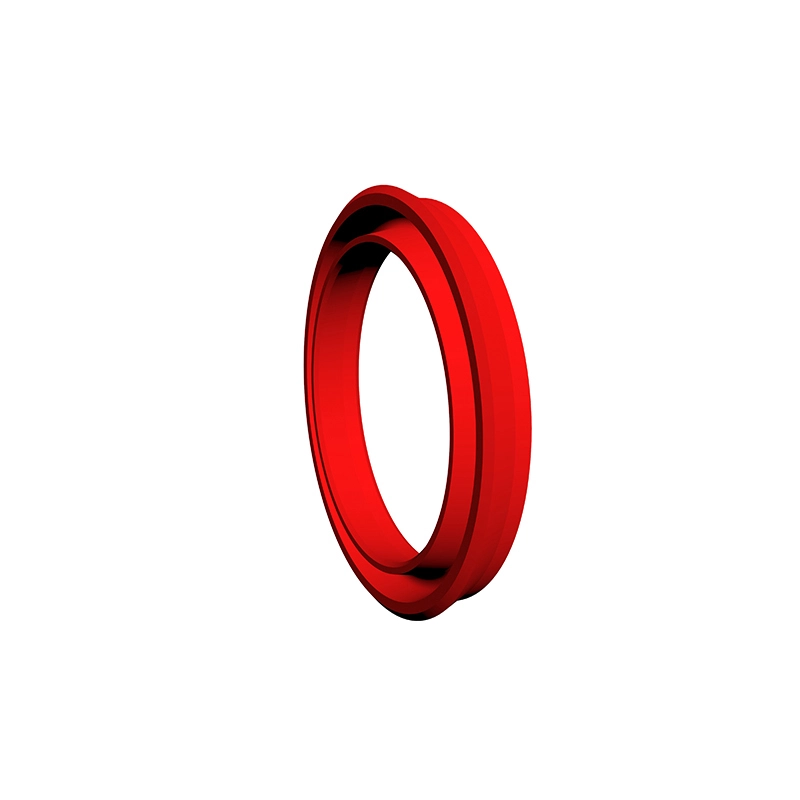

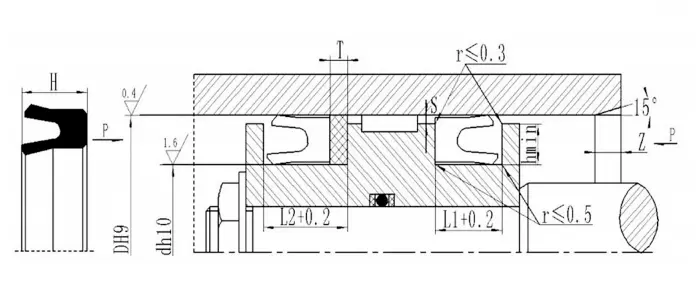

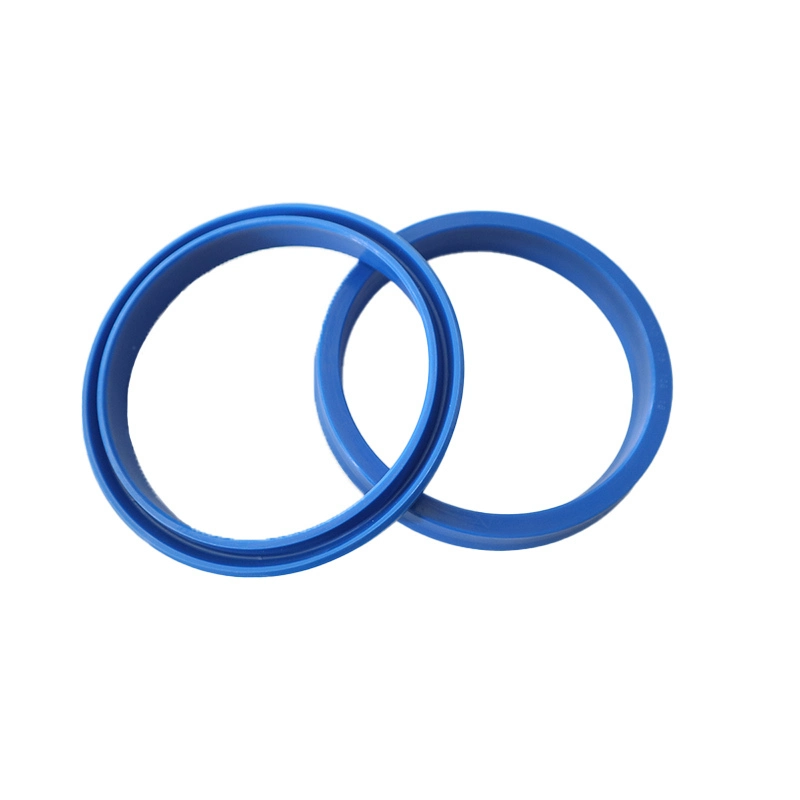

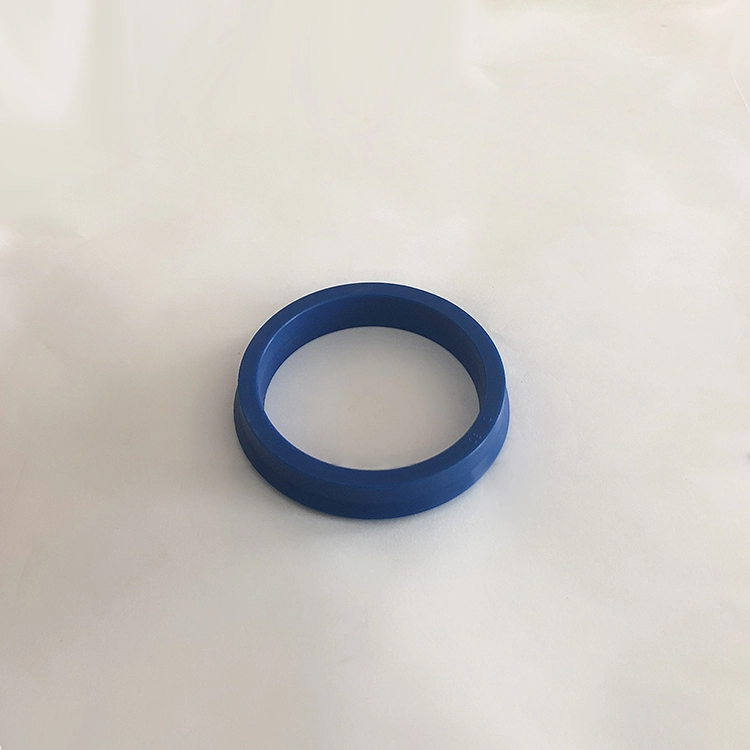

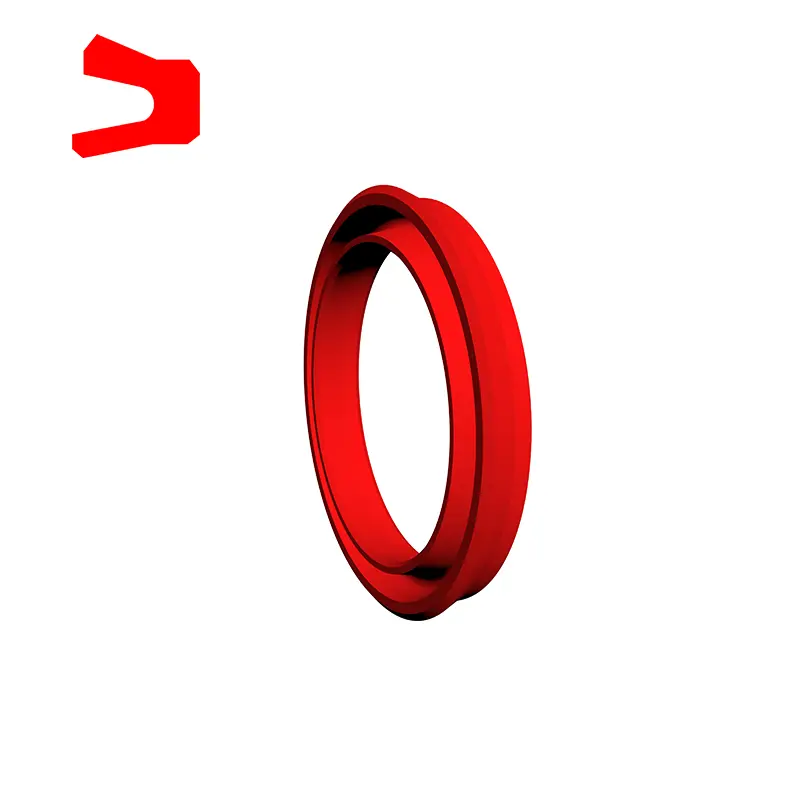

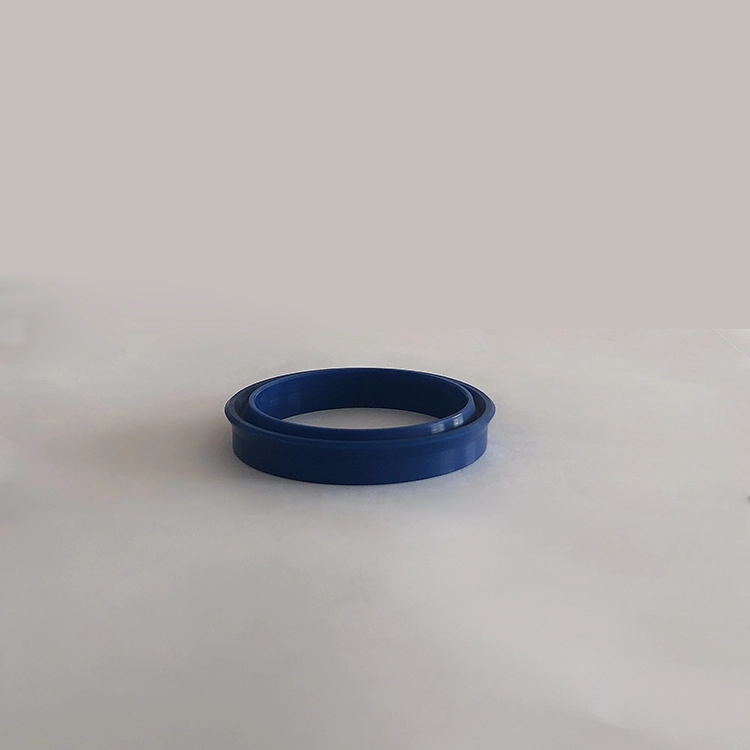

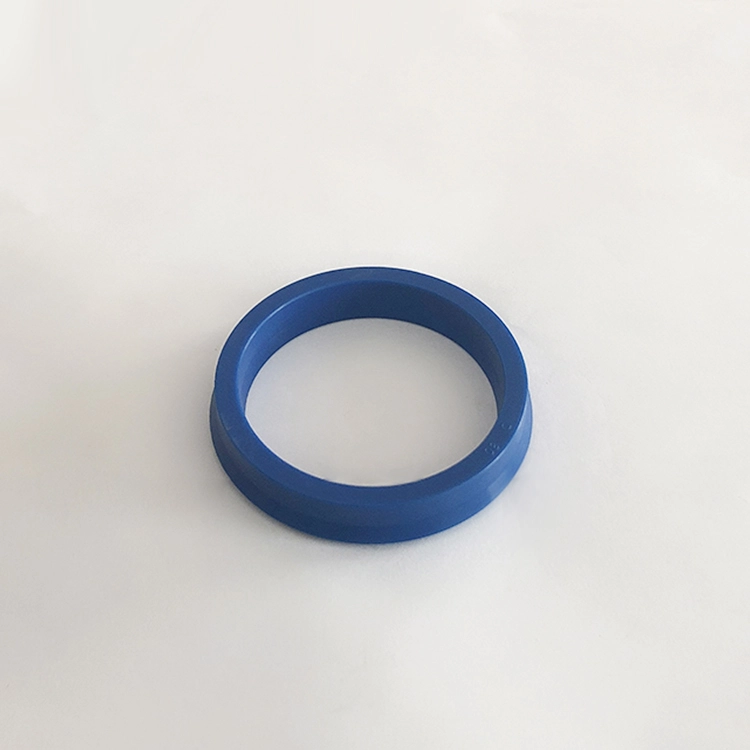

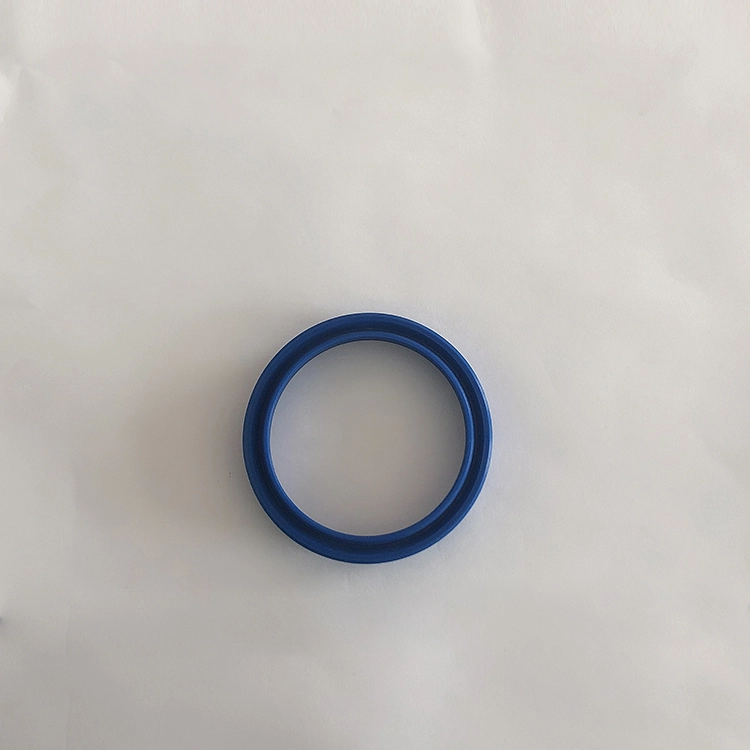

Ang RCUP Sealing Ring ay isang asymmetric seal na espesyal na ginagamit sa piston, na angkop para sa hydraulic reciprocating motion one-way sealing, na may mahusay na pagganap ng sealing. Ang Groove ay tumutugma sa pamantayan ng ISO5597. Ang YXD Type Sealing Ring para sa Shaft ay isang asymmetric seal na espesyal na ginagamit sa piston, na angkop para sa haydroliko na paggalaw na paggalaw ng one-way sealing, na may mahusay na pagganap ng sealing. Kapag ginamit sa ilalim ng 12 ~ 32MPa, ang isang retaining ring ay kinakailangan sa sakong. Ang uka ay umaayon sa pamantayang JB/ZQ4265-97. Mga Tampok:
1. Naaangkop sa mga light load at medium load;
2. Magandang pagganap ng sealing para sa parehong mataas na presyon at mababang presyon ng sealing;
3. Ang iba't ibang mga materyales ay magagamit, na may mas malawak na hanay ng paglaban ng media;
4. Simpleng istraktura at madaling pag -install at pagpapanatili.
Mga Tampok at Aplikasyon ng Produkto:
Pagpili ng materyal:
RC61, RC62
1. Ang mga materyales ng O-singsing ay maaaring: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing Ring Material: Standard Material PTFE3, Iba pang Opsyonal na Materyales PTFE2, PTFE4, PU, atbp.
Ok
1. Materyal ng pagtutugma ng hugis -parihaba na singsing: R01 nitrile goMa
2. Materyal ng singsing ng sealing: composite thermoplastic material.
RC63, RC64, SPG, RC66, AQ, AQF
1. Ang mga materyales ng O-singsing ay maaaring: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing Ring Material: Standard Material PTFE3, Iba pang Opsyonal na Materyales PTFE1, PTFE2, PTFE4.
Kdas, tpm
1. Pagtutugma ng Ring Ring Material: R01 Nitrile Rubber
2. Pagpapanatili ng Ring Material: Nylon PA/Polyoxymethylene Pom
3. Gabay sa Gabay: Nylon PA/Polyoxymethylene Pom/Polytetrafluoroethylene Ptfe
GDKK, RC67
1. Magagamit na Mga Materyales ng Elastomer: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing Ring Material: Standard Material PTFE3, Iba pang Opsyonal na Materyales PTFE2, PTFE4.
3. Pagpapanatili ng Ring Material: POM/PA/PTFE, ang materyal na PTFE ay ginagamit kapag ang temperatura ay lumampas sa 100 degree.
Rcek
1. Press Ring Material: Polytetrafluoroethylene, Nitrile Cloth, Fluororubber Cloth, Nylon, Polyoxymethylene
2. V-Ring Material: Polytetrafluoroethylene, Nitrile Rubber, Nitrile Cloth, Fluororubber, Fluororubber Cloth
3. Suporta sa Ring Material: Nitrile Cloth, Fluororubber Cloth, Nylon, Polyoxymethylene, Polytetrafluoroethylene
RCKR, RPW
1. Pagtutugma ng Rectangular Ring Material: RO1 Nitrile Rubber (NBR)
2. Sealing Ring Material: Pu
YXD
Opsyonal na goma ng nitrile (R01), fluororubber (R02), polyurethane (PU), atbp.
Pag -order ng Halimbawa:

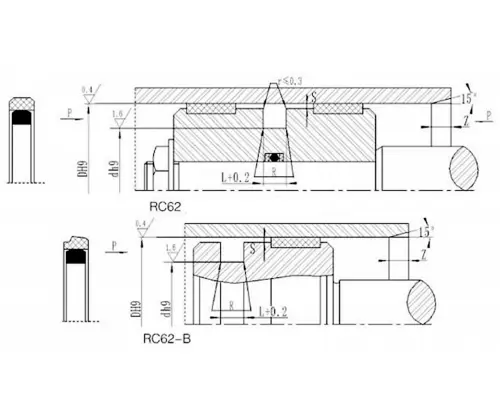

Pag-order ng Model RC61-40X29X4.2-PTFE3-R01ORDERING MODEL RC61-B-40X29X4.2-PTFE3-R02
RC61-GLYD RING RC61-B-HOLE SEAL DXDX L-Material Code
RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 materyal na code
Order Model OK-80x59x8 Cylinder Diameter X Groove Diameter X Groove Width
Pag-order ng Model RC63-80-PTFE3-R01 o SPGC-80-PTFE3-R01
RC63/SPGC-Model 80-silindro Diameter D PTFE3-PTFE Material Code R01-O-Ring Material Code
Order Model KDAS-80X60X22.4 Cylinder Diameter X Groove Diameter X Groove Width (L)
Order Model TPM-80X60X22.4 Cylinder Diameter X Groove Diameter X Groove Width (L)
Pag-order ng Halimbawa: GDKK-80*62*43*22.5-R01
Order Model RC64-80-PTFE3-R01
RC64-Model 80-Cylinder Diameter D PTFE3-PTFE Material Code R01-O-Ring Material Code
Pag-order ng Halimbawa: SPG-D*D*L-PTFE3-R01 (Outer Diameter*Inner Diameter*Groove Width) Ptfe3, R01-Material Code
RC66
Order Model RC67-100X85X12.5-PTFE3-R01 o SPGW-100X85X12.5-PTFE3 -R01
Model-Cylinder Diameter X Groove Bottom Diameter X Groove Width PTFE3-Modified PTFE Material Code R01 Elastomer Material Code
Rcek
| modelo | Mga Materyales | Naaangkop na saklaw | Pag -sealing |
| Rcek-a | V-Ring: NBR tela, singsing ng presyon, singsing ng suporta: NBR tela/pa/pom/ptfe | Normal na temperatura, mataas na presyon | Mabuti |
| Rcek-b | V-Ring: FKM tela, singsing ng presyon, singsing ng suporta: FKM tela/ptfe | Mataas na temperatura, mataas na presyon | Mabuti |
| Rcek-c | V-Ring: NBR, Pressure Ring, Suporta Ring: NBR Cloth/PA/POM/PTFE | Normal na temperatura, daluyan at mababang presyon | Mahusay |
| Rcek-d | V-Ring: FKM, Pressure Ring, Suporta Ring: Fkm Cloth/PTFE | Mataas na temperatura, daluyan at mababang presyon | Mahusay |
| Rcek-e | V-Ring: Kumbinasyon ng tela ng NBR at NBR, singsing ng presyon, Suporta Ring: NBR Cloth/PA/POM/PTFE | Normal na temperatura, daluyan at mataas na presyon | Mahusay |
| Rcek-f | V-singsing: kumbinasyon ng tela ng FKM at FKM, singsing ng presyon, singsing ng suporta: FKM tela/ptfe | Mataas na temperatura, daluyan at mataas na presyon | Makatarungan |
| Rcek-g | V-singsing, singsing ng presyon, singsing ng suporta: ptfe1/ptfe2/ptfe3/ptfe4 | Mataas na temperatura at mataas na presyon ng kinakaing unti -unting media | Mahusay |
| Rcek-h | V-Ring: PU, Pressure Ring, Support Ring: PU/PA/POM/PTFE | Normal na temperatura, daluyan at mataas na presyon | Pag -sealing |
| Order Model RCEK-A-120 × 95x25.3 Model-Cylinder Diameter X Groove Bottom Diameter X Groove Width | |||
Aq
Aqf
Rckr
RPW
TDA

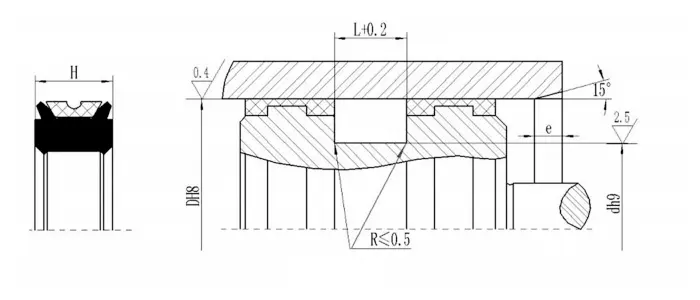

Haba ng chamfer
| Saklaw ng diameter ng silindro | Haba ng chamfer e≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
Rcup
Pag -order Halimbawa: Order Model RCUP D63 × 48 × 10 Cylinder Diameter × Groove Diameter × Seal Taas
YXD
Order Model YXD63 × 51 × 14-R01 Cylinder Diameter × Groove Diameter × Seal Height-Material Code

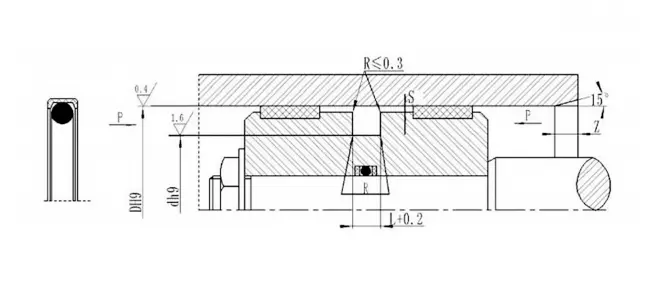

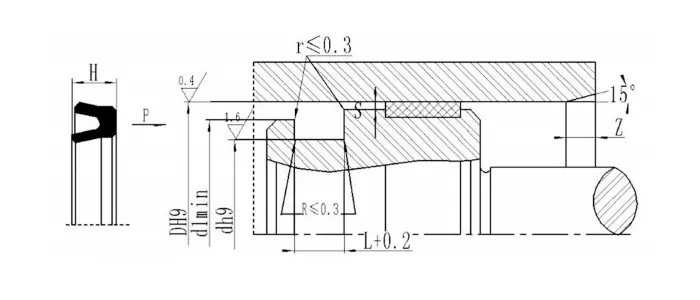

Mga pagtutukoy:

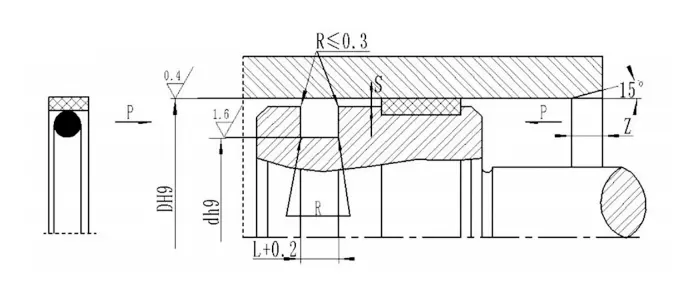

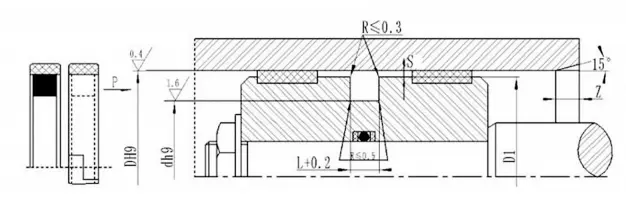

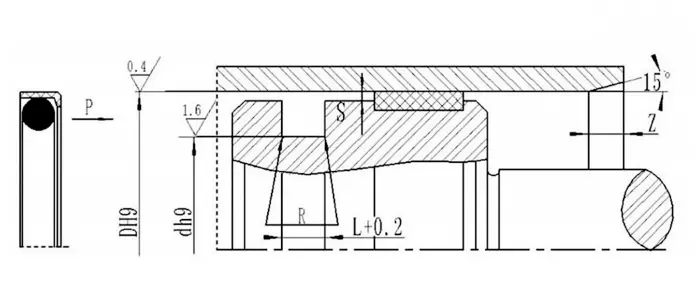

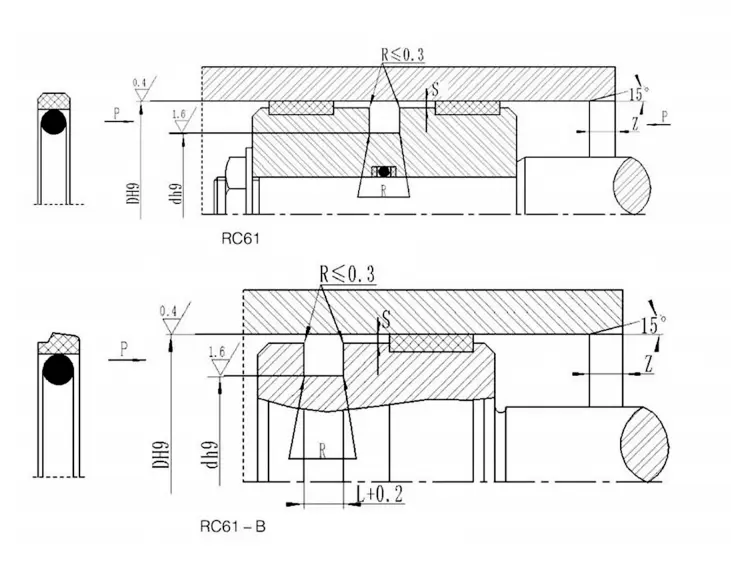

RC61| Saklaw ng Aperture D H9 |
Diameter ng Groove D H9 |
Lapad ng Groove L+0.2 |
Radial clearance smax | Bilugan na sulok Rmax |
Chamfer Zmin |
O-ring wire diameter | |||
| Karaniwang uri | Magaan na pagkarga | Malakas na pagkarga | 0 ~ 20Mpa | 20 ~ 40Mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-244.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Tandaan: 1. Para sa diameter ng butas ≤30mm, inirerekumenda na gumamit ng bukas na uka. | |||||||||
| 2. Para sa presyon> 40MPa, ang ugat na lugar ng selyo ay gumagamit ng s max h8/f8 fit tolerance | |||||||||

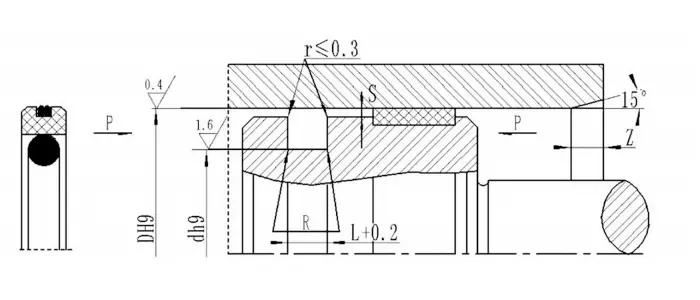

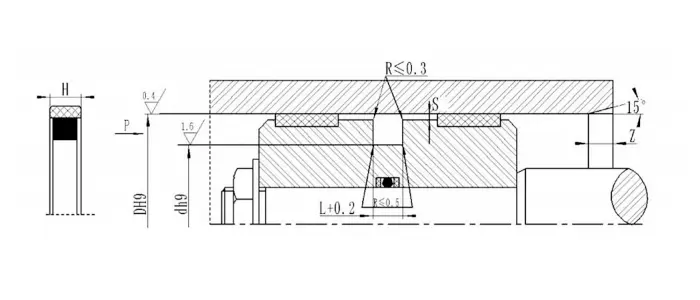

| Saklaw ng Aperture D H9 |
Diameter ng Groove D H9 |
Lapad ng Groove L+0.2 |
Radial clearance smax | Bilugan na sulok Rmax |
Chamfer Zmin |
|
| 0-20MPA | 20 ~ 40Mpa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Tandaan: 1. Para sa diameter ng butas ≤ 30mm, inirerekumenda na gumamit ng bukas na uka. | ||||||
| 2. Para sa presyon> 40MPa, ang ugat na lugar ng selyo ay gumagamit ng s max h8/f8 na angkop na pagpapaubaya. | ||||||
| modelo | DH9 | DH9 | L+0.2 | D1 | modelo | DH9 | DH9 | L+0.2 | D1 | modelo | DH9 | DH9 | L+0.2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| Saklaw ng Aperture D H9 |
Diameter ng Groove D H9 | Lapad ng Groove L+0.2 |
Radial clearance SMax |
Mga bilog na sulok Rmax |
Chamfer Zmin |
O-ring wire diameter dO |
|

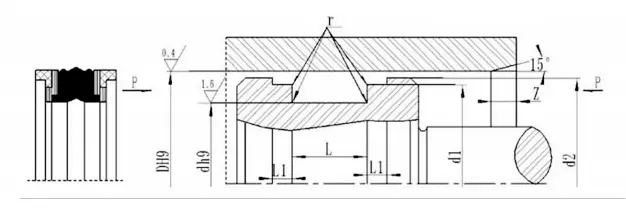

| Haydroliko | Pneumatic at hydraulic low friction | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| modelo | laki | modelo | laki | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

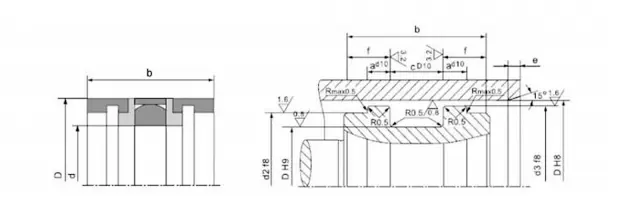

| Numero ng produkto | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |

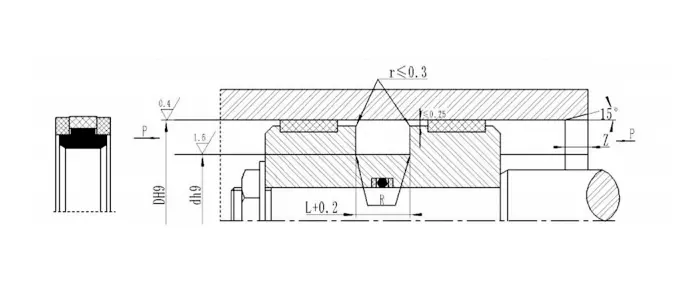

| Saklaw ng Aperture D H9 |
Diameter ng Groove DH9 |
Lapad ng Groove L+0.2 |
Bilugan na sulok Rmax |
Radial clearance SHAX |
Chamfer Zmin |
O-ring wire diameter dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| TANDAAN: Para sa diameter ng silindro ≤30mm, inirerekomenda ang bukas na uka. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Pag-order ng Halimbawa: RC66-D*D*L-PTFE3-R01 (Outer Diameter*Inner Diameter*Groove Width) Ptfe3, R01- Materyal na Code | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Tandaan: Ang mga sukat ay hindi nakalista sa talahanayan na ito, mangyaring makipag -ugnay sa amin. | ||||||||||||||||||

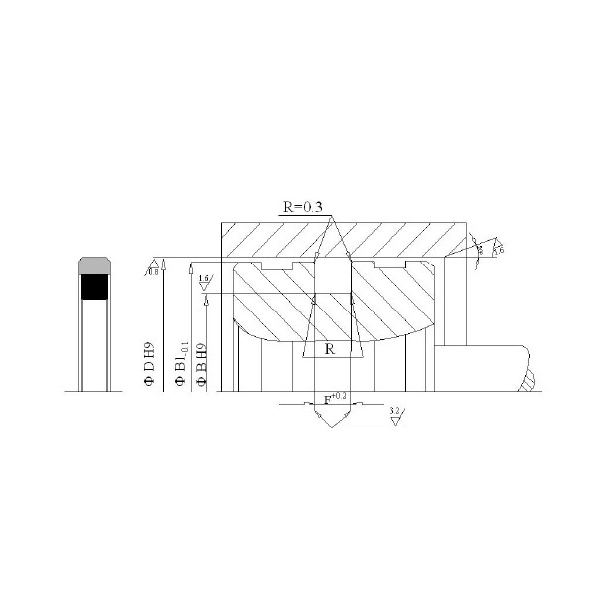

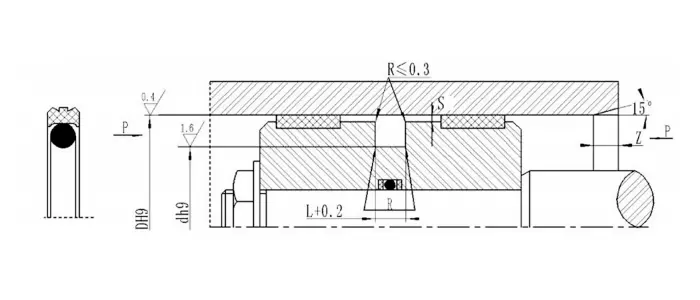

| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Mga pagtutukoy at sukat | ||||||||||
| Diameter ng silindro | Bottom diameter | Diameter ng base | Lapad | Gabay min |
|
Diameter ng silindro | Bottom diameter | Diameter ng base | Lapad | Gabay min |
| DH9 | D H9 | D 1 | L | Z | DH9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Pag-order ng Halimbawa AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-Material Code | ||||||||||||||||
| Numero ng produkto | D | d | L+0.2 | RMax |
|
Numero ng produkto | D | d | L+0.2 | RMax |
|
Numero ng produkto | D | d | L+0.2 | RMax |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| ADD0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Pag-order ng Halimbawa AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 materyal na code | ||||||||||||||||
| Numero ng produkto |
D H9 |
d H9 |
L+0.2 | RMax |
|
Numero ng produkto |
D H9 |
d H9 |
L+0.2 | RMax |
|
Numero ng produkto |
D H9 |
d H9 |
L+0.2 | RMax |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Saklaw ng Aperture D H9 |
Diameter ng Groove D H9 |
Lapad ng Groove L+0.2 |
Radial clearance smax | Bilugan na sulok Rmax |
Chamfer Z |
O-ring wire diameter | |||
| Karaniwang uri RPW |
Magaan na pagkarga RPW-Q |
Malakas na pagkarga RPW-Z |
0 ~ 20Mpa | 20-40Mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-244.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Tandaan: 1. Para sa diameter ng butas ≤ 30mm, inirerekumenda na gumamit ng bukas na uka. | |||||||||
| 2. Para sa presyon> 40MPa, ang ugat na lugar ng selyo ay gumagamit ng tolerance ng H8/F8. | |||||||||
|
|
|||||||||||||
| Numero ng order | DH8 | DH9 | L+0.2 |
|
Numero ng order | DH8 | DH9 | L+0.2 |
|
Numero ng order | DH8 | DH9 | L+0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Tandaan: Kung ang mga kinakailangang pagtutukoy ay wala sa talahanayan na ito, mangyaring makipag -ugnay sa amin. | |||||||||||||

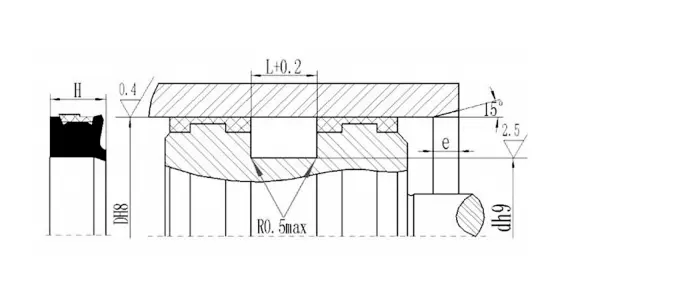

| Mga Dimensyon ng Pag -install |
|
|
|
|
|
|
|
|
|
|
|
Haba ng chamfer | |||||
| Cylinder Diameterdh8 | Groove Bottom Diameterdh9 | Lapad ng slot L+0.2 | Taas ng selyo H |
|
|
Saklaw ng diameter ng silindro | Haba ng chamfer e≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Numero ng order | DH8 | DH9 | L+0.2 |
|
Numero ng order | DH8 | DH9 | L+0.2 |
|
Numero ng order | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Tandaan: Ang mga kinakailangang pagtutukoy ay wala sa talahanayan na ito, ngunit maaari ring magawa. Mangyaring makipag -ugnay sa amin. | |||||||||||||||||

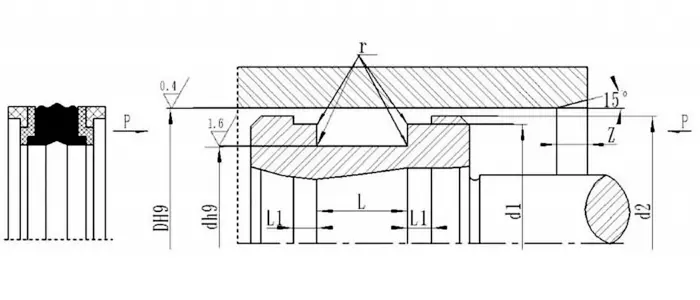

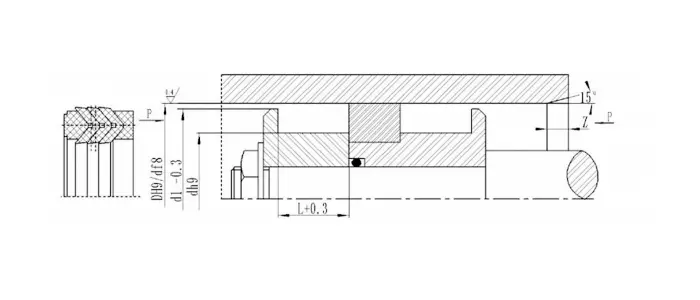

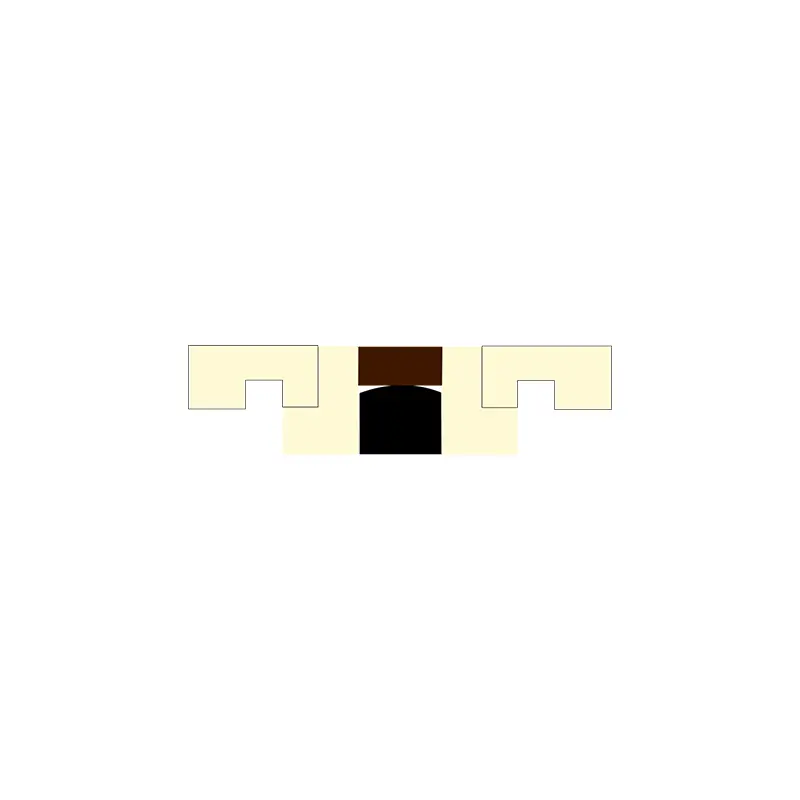

| Mga Dimensyon ng Pag -install |
|
|
|
|
|
|
Haba ng chamfer | |||||||
|
|
|
|
|
Saklaw ng diameter ng silindro | Haba ng chamfer e≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Diameter ng silindro DH8 | Groove Bottom Diameter DH9 | Lapad ng slot L+0.2 | Taas ng selyo H |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Numero ng order | D H8 | D H9 | L+0.2 |
|
Numero ng order | D H8 | D H9 | L+0.2 |
|
Numero ng order | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Tandaan: Ang mga kinakailangang pagtutukoy ay wala sa talahanayan na ito, ngunit maaari ring magawa. Mangyaring makipag -ugnay sa amin. Ang maximum na magagamit na produkto ay 1600mm. | ||||||||||||||
| Extrusion gap |
|
|
|
|
|
|
|
|
|
|
|
||
| Pressure MPa | Extrusion gap smax |
|
|
|
|||||||||
| Diameter ng silindro D≤60mm | Diameter ng silindro D> 60mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Laki ng tsart | |||||||||||||
| Numero ng produkto | D | d | H | L | D1 |
|
Numero ng produkto | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| Numero ng produkto | D | d | H | L1 | L2 | T |
|
Numero ng produkto | D | d | H | L1 | L2 | T |
| YXD11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | YXD56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| YXD14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | YXD60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| YXD16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| YXD18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | YXD65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| YXD25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | YXD80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | YXD85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| YXD32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Address
No.1 Ruichen Road, Dongliuting Industrial Park, Chengyang District, Qingdao City, Shandong Province, China
Tel
