Ang mga selyo ng alikabok ng alikabok

Bilang isang tagapagtustos ng mga propesyonal na solusyon sa sealing, ang serye ng RCA ng mga selyo ng selyo ng pag -iilaw na inilunsad ng Ruichen Seals ay may iba't ibang mga disenyo at mga naka -target na pag -andar, na ganap na sumasaklaw sa mga pangunahing pangangailangan ng larangan ng pang -industriya para sa pag -iwas sa alikabok, paglaban sa presyon at kakayahang umangkop sa kapaligiran.

Sa mga tuntunin ng disenyo ng teknikal, ang mga produkto ng Seal Seal Turning Seals Series ay nakasentro sa kakayahang umangkop. Mayroong pangkalahatang mga seal (tulad ng RCA101/104/105) na naka-install na may extruded na panlabas na diameters, na katugma sa ISO 6195-isang karaniwang mga grooves at angkop para sa mga compact space scenarios; Mayroon ding mga modelo na may integrated anti-extrusion skeleton (tulad ng RCA103/106), na nagpapaganda ng katatagan ng istruktura sa ilalim ng mga dinamikong naglo-load sa pamamagitan ng disenyo ng axial open groove (ISO 6195-B). Para sa mga espesyal na kondisyon sa pagtatrabaho, sinusuportahan ng RCA107 ang 30 ° hilig na pag -install ng uka at katugma sa mga kagamitan sa imperyal at sukatan, habang ang RCA108 ay pinasimple ang proseso ng pagpapanatili ng mga lumang cylinders sa pamamagitan ng disenyo ng pag -aayos ng flange, makabuluhang binabawasan ang gastos ng pagbabagong -anyo.

Sa mga tuntunin ng pag -optimize ng pagganap ng sealing, pinapabuti namin ang pagiging maaasahan sa pamamagitan ng mga makabagong istruktura: ang disenyo ng pagbabalik ng langis ng RCA101 ay nagtataguyod ng reflux ng langis at binabawasan ang akumulasyon ng pollutant; Ang dobleng labi o pantulong na istraktura ng labi (RCA109/111/112, atbp.) Ay pinagsama sa isang tetrafluoroethylene na pinagsama na selyo upang makamit ang dual-action dust at oil barrier; at ang composite na disenyo ng PTFE (polytetrafluoroethylene) na materyal at O-singsing (RCA115 ~ 119) ay karagdagang binabalanse ang pamamahagi ng presyon, ay lumalaban sa mataas na temperatura ng 250 ° C, at lumalaban sa kaagnasan ng kemikal, na angkop para sa mga malinis na kapaligiran tulad ng mga semiconductors, pagkain at gamot. Para sa matinding mga kondisyon sa pagtatrabaho, ang RCA213 ay ginagamit kasabay ng serye ng DA, gamit ang mga materyales na may mataas na hardness upang pigilan ang mga malagkit na pollutant tulad ng putik at tar, at protektahan ang panloob na selyo mula sa pagguho.

Sa mga tuntunin ng aplikasyon, ang serye ng RCA ay malawak na inangkop sa makinarya ng engineering, kagamitan sa pagmimina, haydroliko at pneumatic system, at mga patlang na pang -industriya. Halimbawa, ang RCA111/211 ay maaaring makatiis ng 1.6MPa mataas na presyon, na nagbibigay ng dobleng proteksyon para sa mga haydroliko na mga cylinders; Ang RCA115 ~ 119 ay naging unang pagpipilian para sa pag-iwas sa alikabok ng mga kagamitan sa katumpakan dahil sa mga katangian na hindi pag-iingat at mababang alitan; Nagbibigay ang RCA108 ng isang mabilis na solusyon para sa pagpapanatili ng mga lumang kagamitan nang hindi kailangang baguhin ang uka. Sa mga tuntunin ng mga materyales, iginiit namin na magbigay ng pantay na kahalagahan sa proteksyon at pagganap ng kapaligiran. Ang teknolohiya ng pagbabago ng PTFE ay isinasaalang-alang ang parehong self-pagpapadulas at paglaban sa pagsusuot. Ang O-Ring elastomer (tulad ng NBR) ay matiyak na ang katatagan ng sealing. Ang ilang mga modelo (tulad ng RCA119) ay gumagamit ng isang formula na walang silicone upang matugunan ang mahigpit na mga kinakailangan ng malinis na mga workshop. Sa loob ng maraming taon, ang Ruichen Seals ay palaging naglalayong "tumpak na pagbagay at pangmatagalang proteksyon". Sa pamamagitan ng serye ng RCA, nakakatulong ito sa mga customer na makayanan ang mga hamon tulad ng panghihimasok sa alikabok, pagtagas ng langis, at kaagnasan ng mataas na temperatura, na nagbibigay ng maaasahang garantiya para sa mahusay na operasyon ng kagamitan.

Mga Tampok at Aplikasyon ng Produkto:

Pangunahing Application: Standard dustproof para sa silindro ng langis

Mga kalamangan: Ang mga selyo ng pag-iikot ng alikabok ay madaling mai-install, na may mahusay na anti-friction at dustproof effects. Hindi sila lilipat sa kabaligtaran ng direksyon sa lukab, at walang pagbubukas ng presyon sa pagitan ng singsing ng selyo at ang singsing na alikabok.

Materyal: Polyurethane, goma

Tukoy na mga lugar ng aplikasyon:

Pangkalahatang Dustproof (RCA101 ~ 105/113/114): Malawakang ginagamit sa makinarya ng engineering at kagamitan sa automation upang labanan ang panghihimasok sa alikabok.

Malakas at pagpapanatili ng mga senaryo (RCA103/106/108): Ang suporta sa Skeleton at disenyo ng pag-aayos ng flange ay angkop para sa mga senaryo ng high-load tulad ng makinarya ng pagmimina at pagbabagong-anyo ng silindro.

Katumpakan at malupit na kapaligiran (RCA115 ~ 119): Semiconductor, pagkain at gamot at iba pang mga industriya, natutugunan ang mga kinakailangan ng walang gumagapang, mababang alitan at pagtutol ng kaagnasan.

Multi-Standard Compatibility: Sinusuportahan ng RCA107 ang kagamitan sa British, at ang serye ng RCA ay ganap na sumasaklaw sa ISO 6195 Standard Grooves upang gawing simple ang proseso ng pagpili.

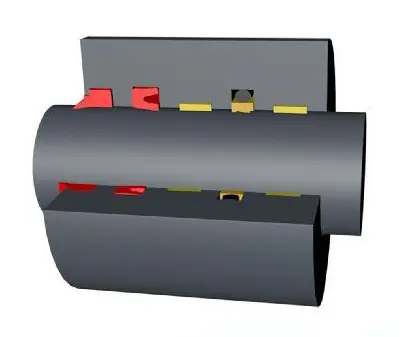

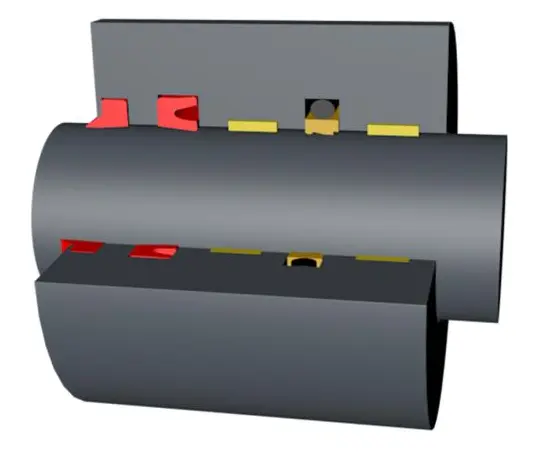

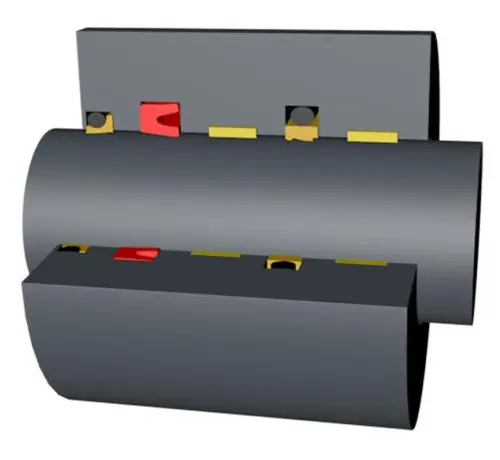

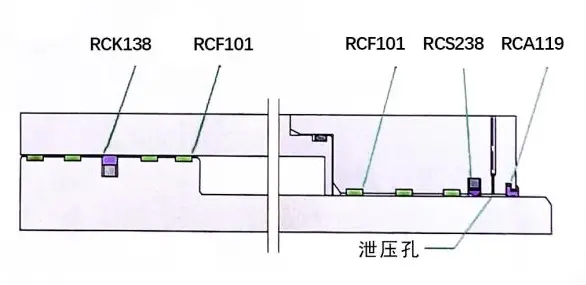

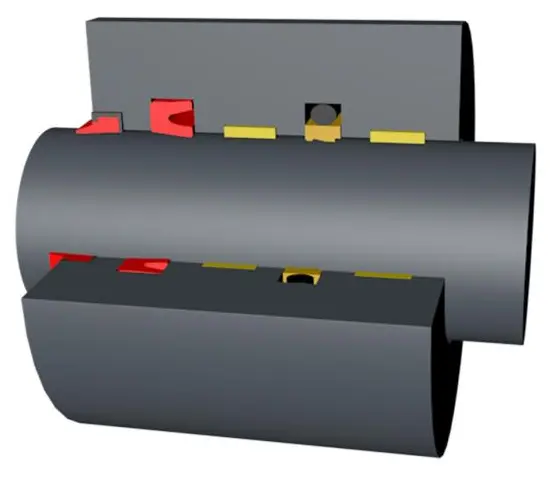

Pagtatakda ng Application at Disenyo ng Cylinder

Malakas na Industriya: Mga Halimbawa ng Industriya: Malakas na Mga Tool sa Machine (Forging Machines, Hydraulic Presses, Bending Machines, atbp.), Metallurgy (Rolling Mills, AGC Cylinders, atbp.), Pagmimina (Hydraulic Supports, Equipment ng Pagmimina, atbp.), Malakas na Makinarya ng Konstruksyon (Cranes, Excavator, atbp.)

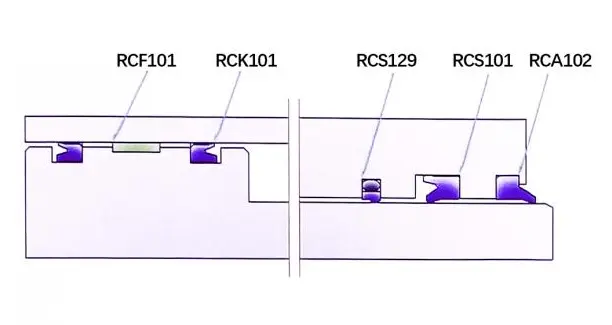

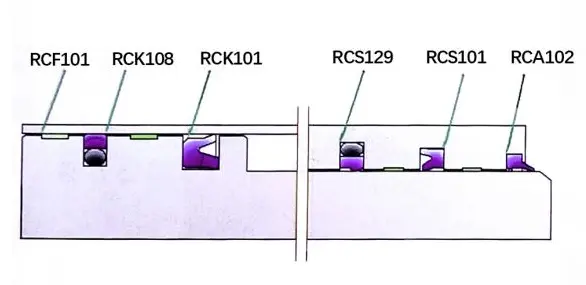

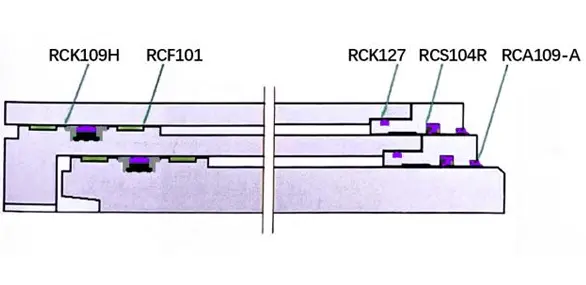

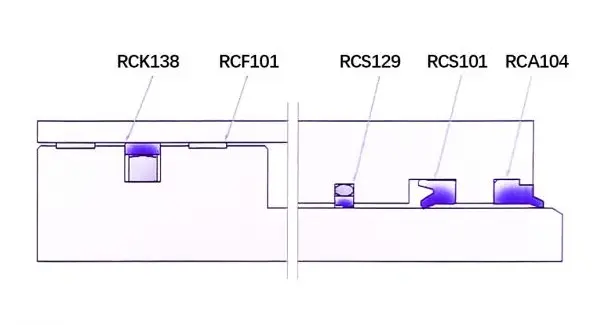

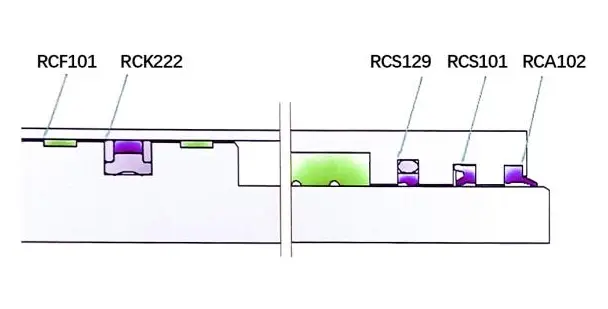

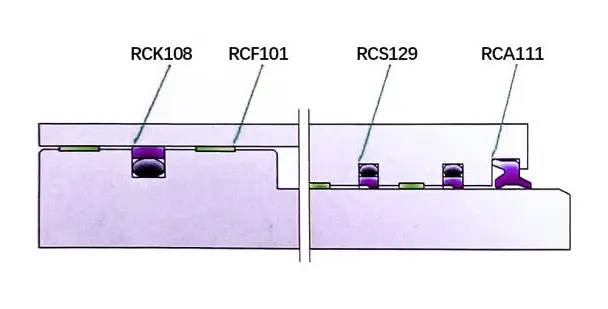

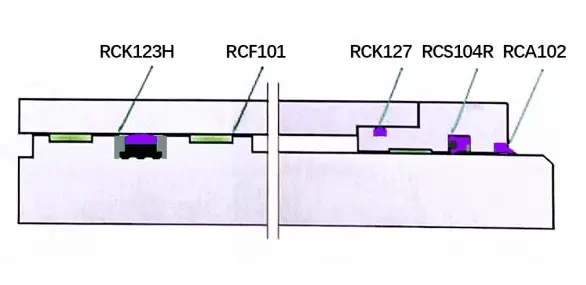

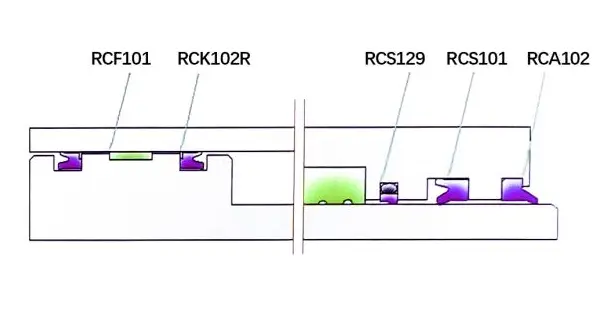

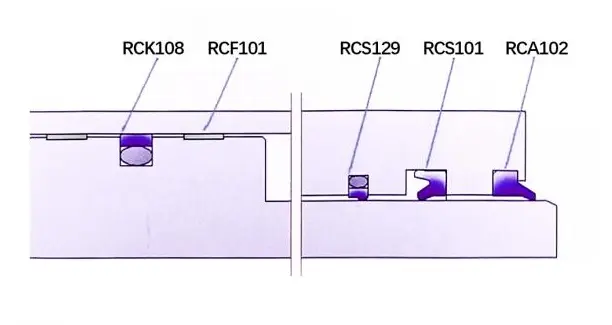

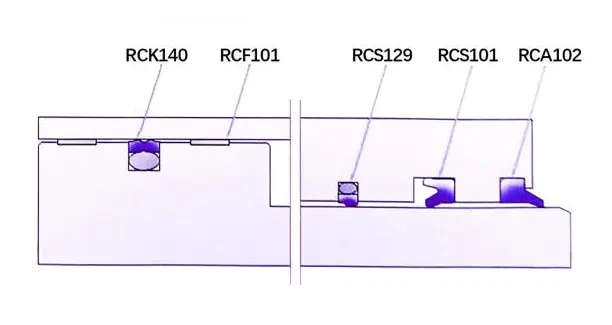

Inirerekumendang disenyo ng sealing:

Malakas na nakakatakot na makina

Metallurgy AGC

Hydraulic Support Column Cylinder

Hydraulic Support Guard Jack

Crane Lifting Cylinder

Crane luffing cylinder

Katamtamang Industriya: Mga Halimbawa ng Industriya: Pag -aangat ng Kagamitan, Makinarya ng Agrikultura, Mga tool sa Light Transport, Pag -aangat ng Mga Platform, Mga Kasangkapan sa Machine (Bending Machines, Injection Molding Machines, Milling Machines, atbp.), Mga Forklift, Dump Truck

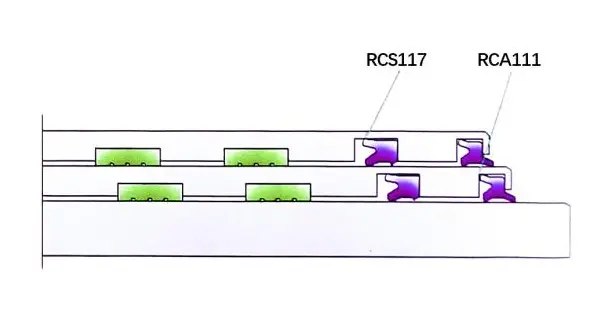

Inirerekumendang disenyo ng sealing:

Bending machine

Dump Truck Lifting Device

Makinarya ng agrikultura

Pag -aangat ng platform

Light Industry: Mga Halimbawa ng Industriya: Mga tool sa makina, forklift, iniksyon na paghubog ng machine, makinarya ng agrikultura, baler

Inirerekumendang disenyo ng sealing:

Maliit na forklift

Machine ng paghubog ng iniksyon

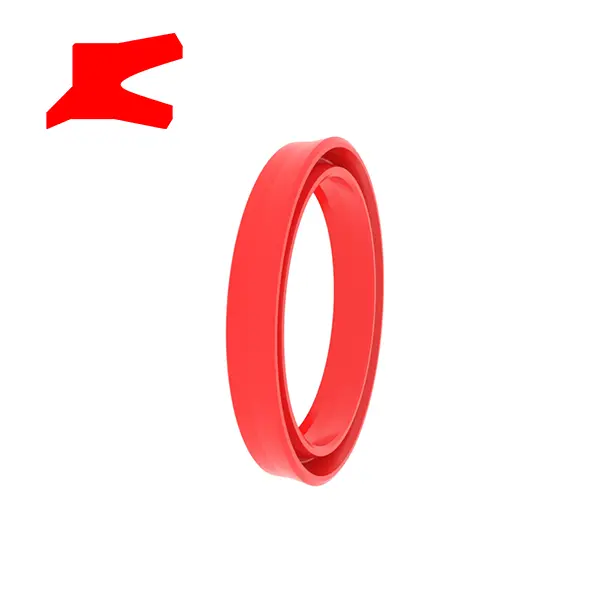

Alikabok na selyo ng alikabok

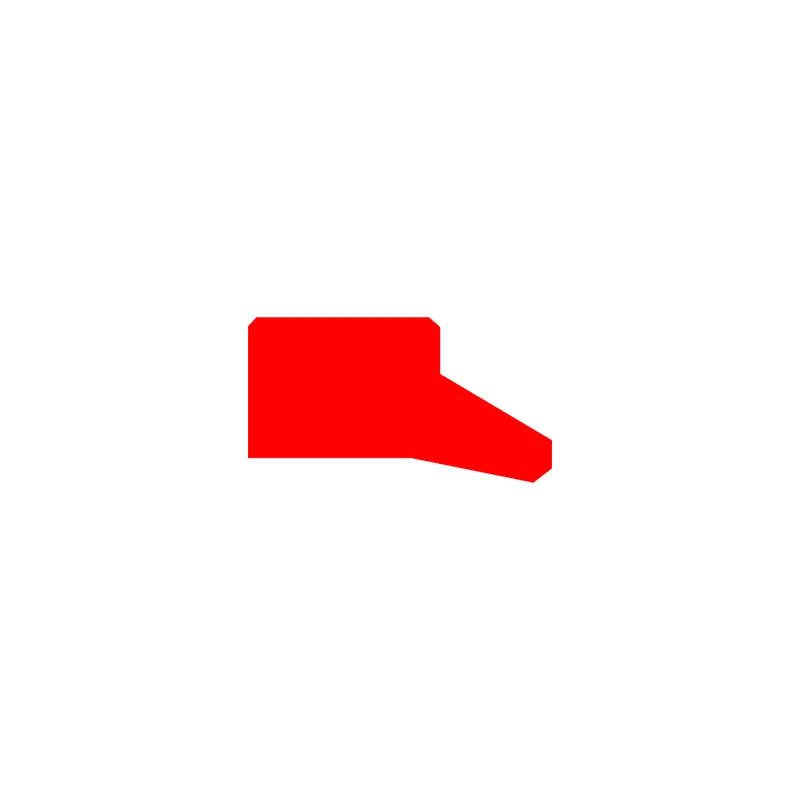

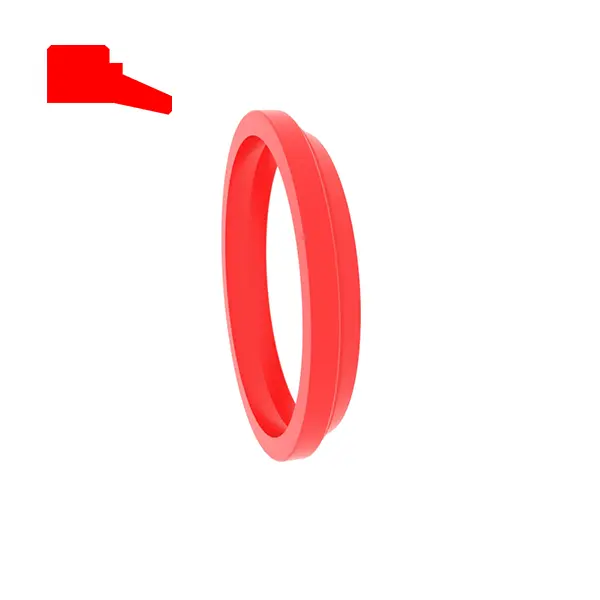

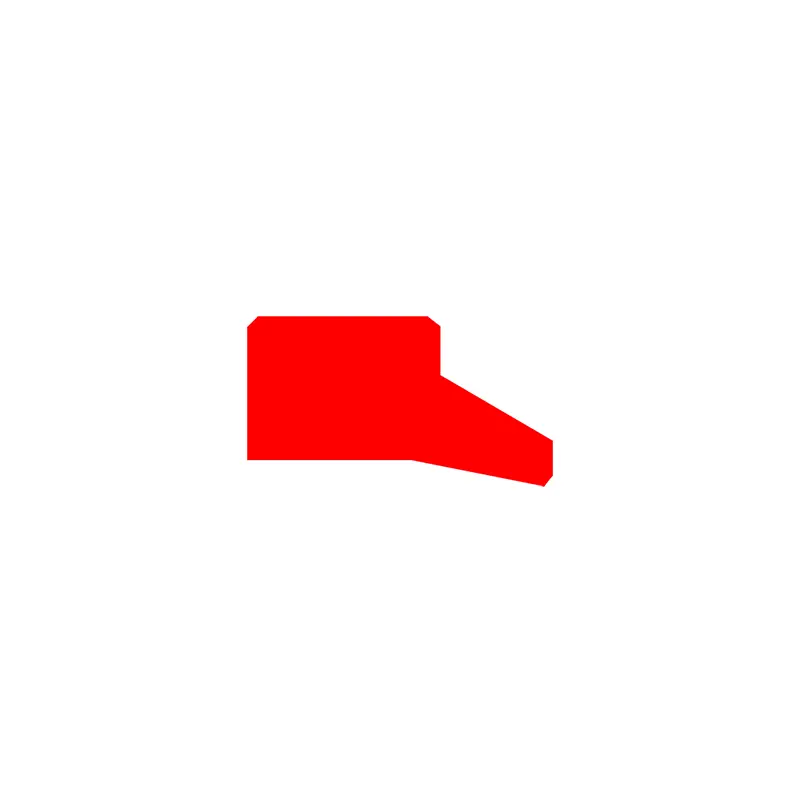

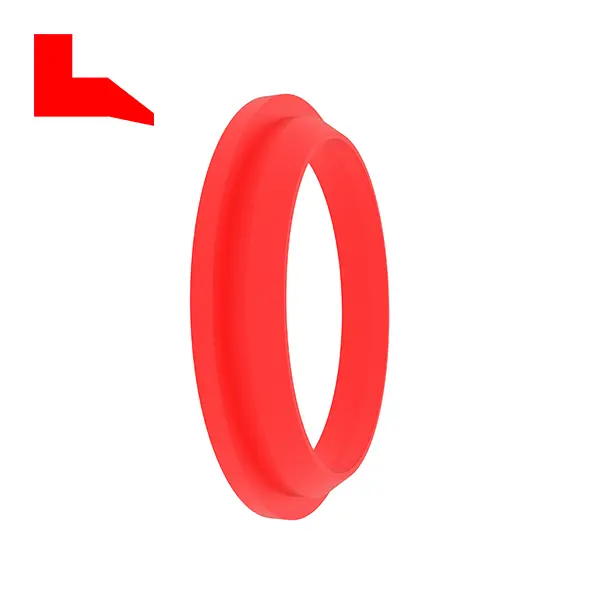

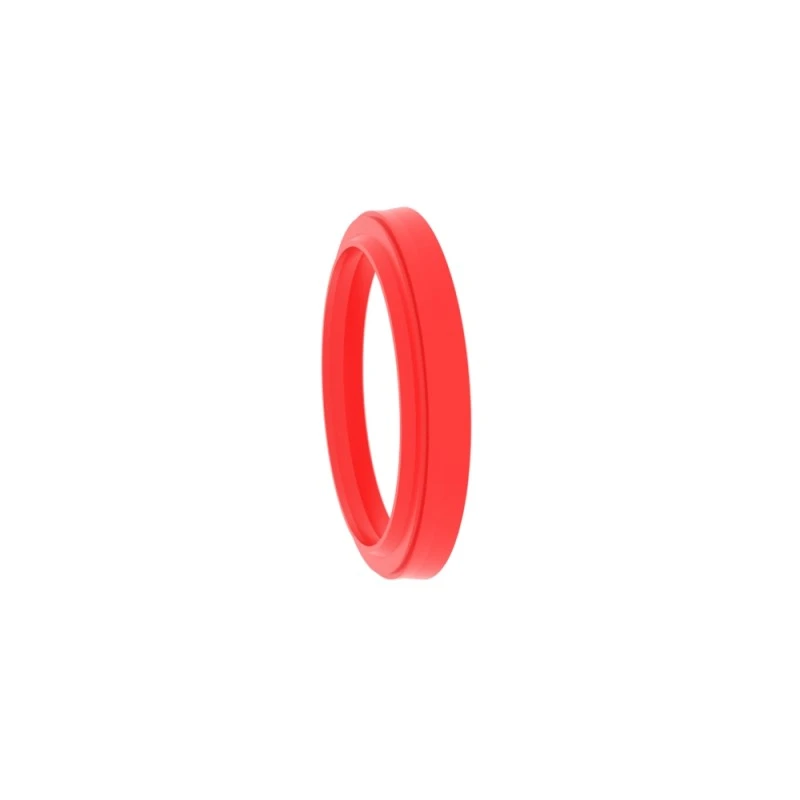

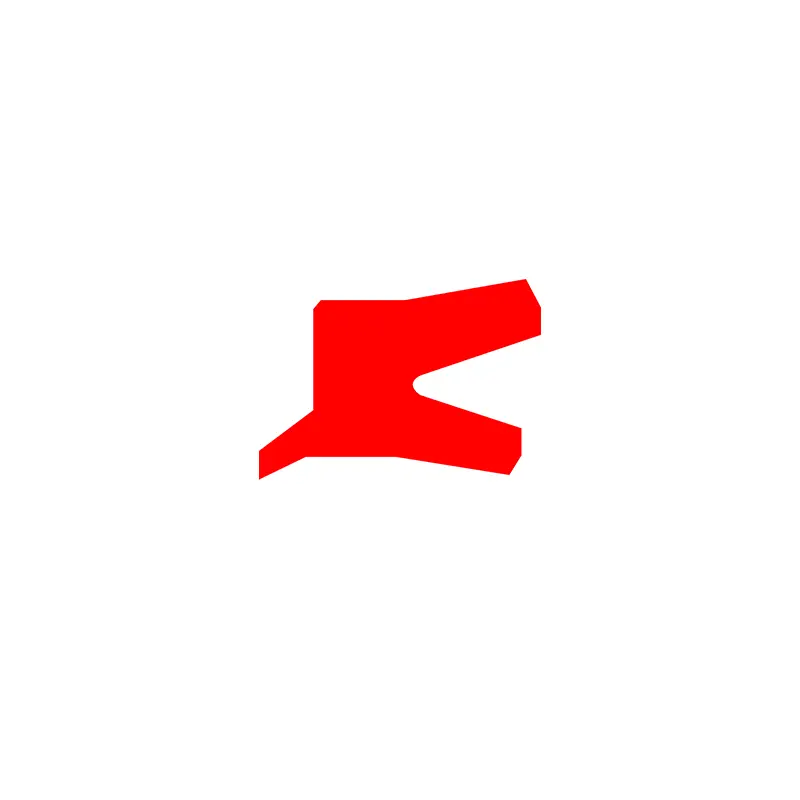

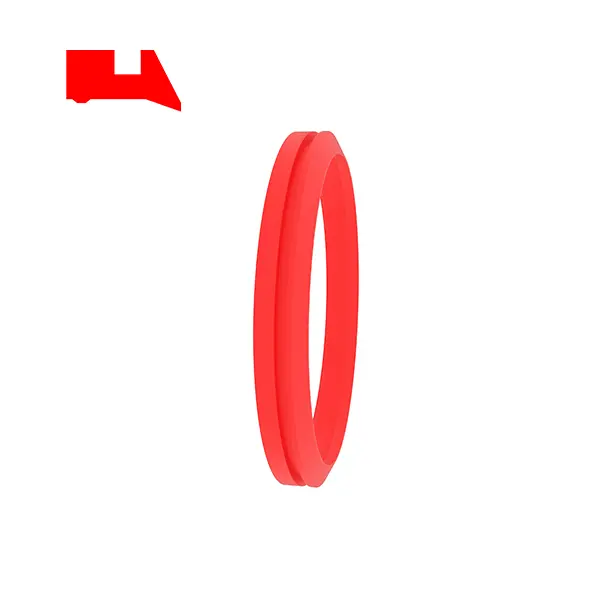

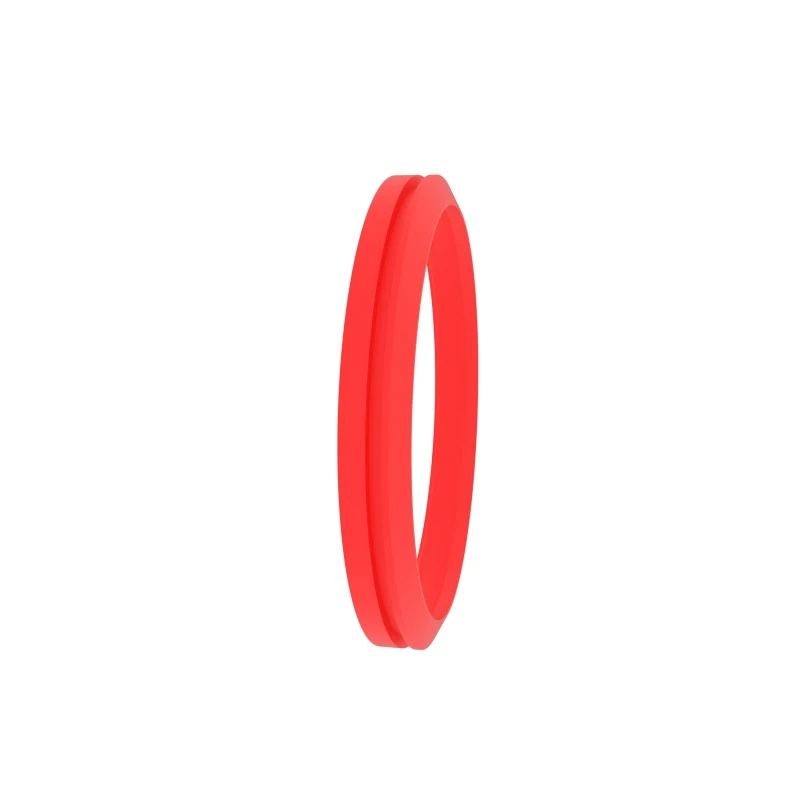

RCA101

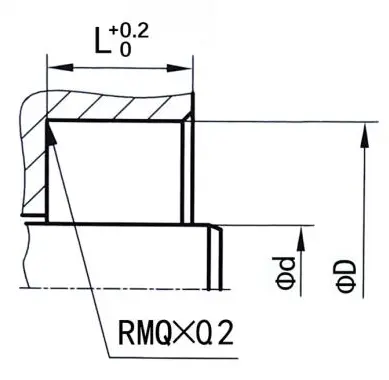

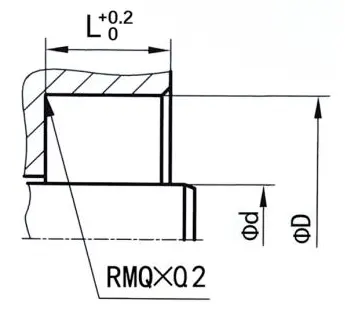

Laki ng order
Φd ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
H ...... Kabuuang taas ng selyo ng alikabok

Pag -order ng halimbawa

Model: RCA101

Laki ng Groove: 100x108x4/7

Materyal: RC-PU-H

Uri ng Selyo: RCA101, RCA104
Pangunahing aplikasyon: Pamantayang proteksyon ng alikabok para sa mga cylinders ng langis
Mga kalamangan: Simpleng pag-install, mahusay na anti-friction at dustproof na epekto, walang reverse ovement sa lukab, walang pagbubukas ng presyon sa pagitan ng singsing ng sealing at singsing ng alikabok.
Materyal: Polyurethane, goma

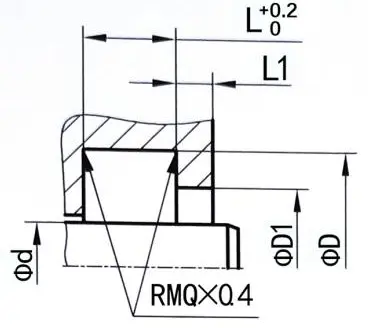

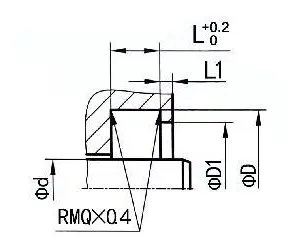

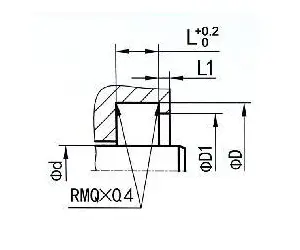

Mga halimbawa ng Groove ng Seal	Ang mga sumusunod ay karaniwang mga sukat ng uka (mga seal ng alikabok ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa)
	RCA101	Φd	Φd	FD1	L	L1	H
		6-100	Φd+8	Φd+6	4	1	7
	RCA104	100.1-149.9	Φd+12	Φd+9	5.5	1.5	10
		≥150	Φd+15	Φd11	6.5	2	13

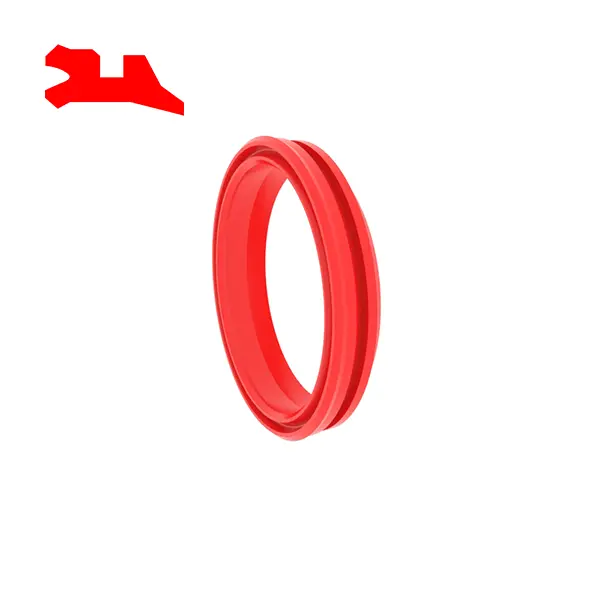

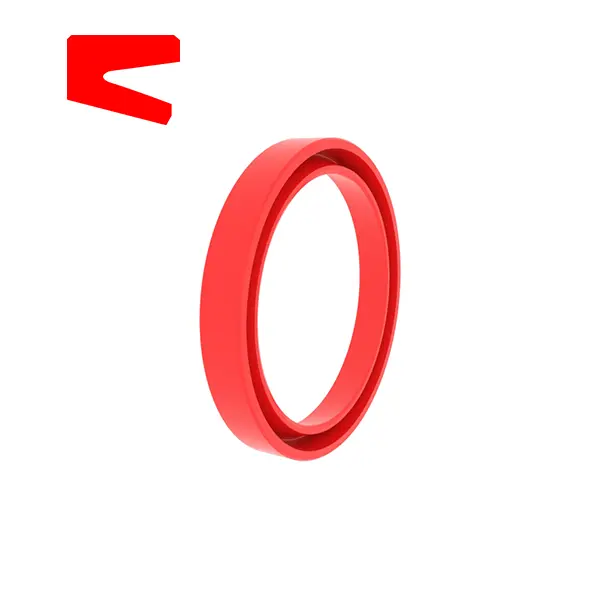

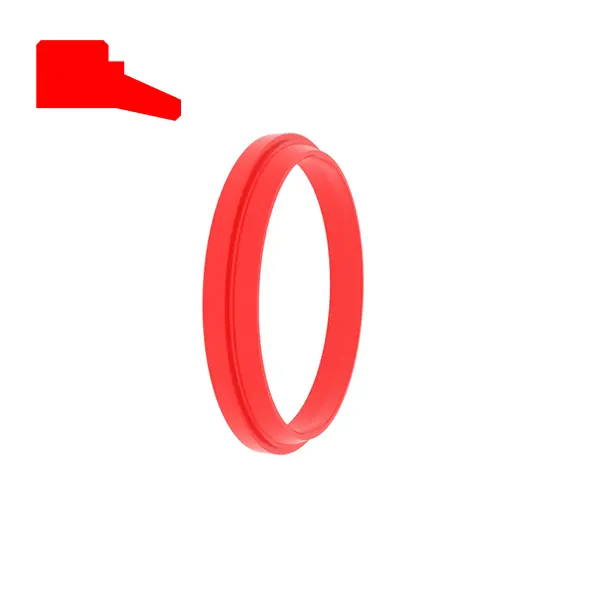

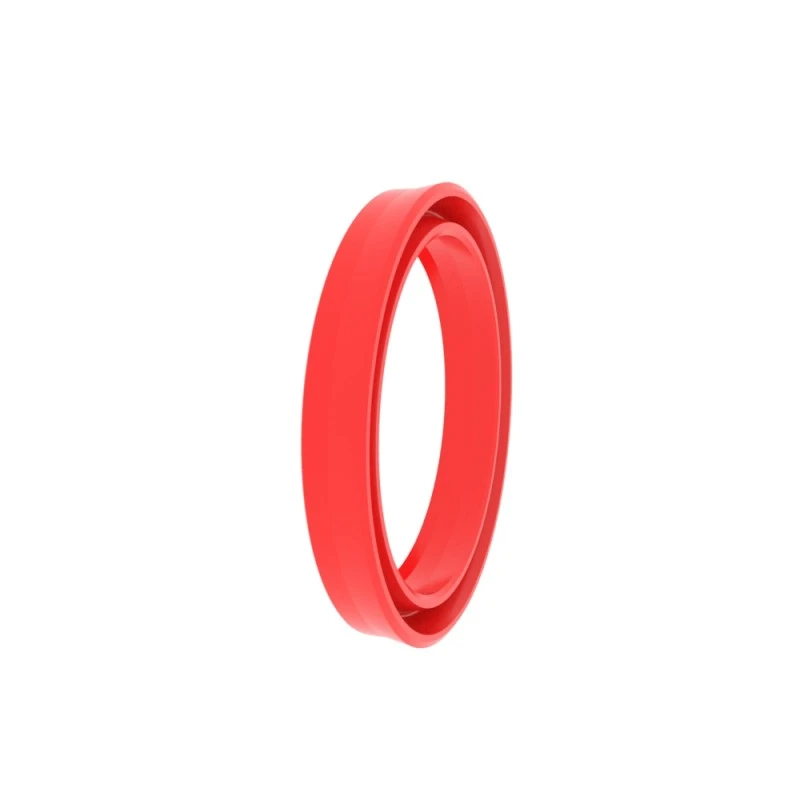

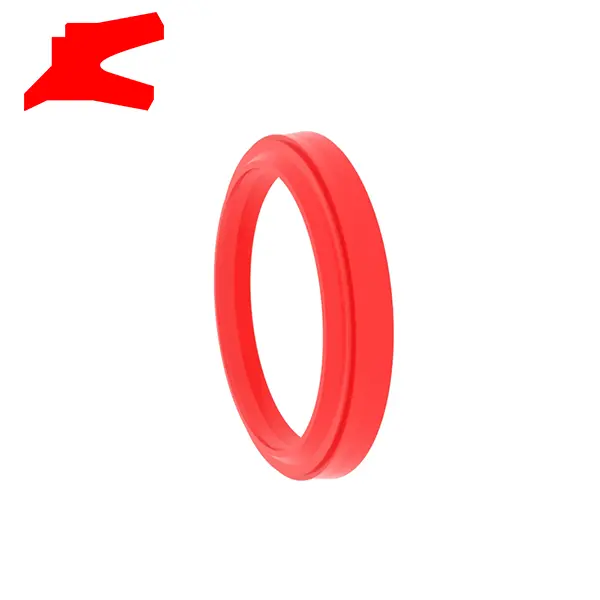

RCA102
Laki ng order
Φd ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
H ...... Kabuuang taas ng selyo ng alikabok

Pag -order ng halimbawa
Model: RCA102
Laki ng Groove/Kabuuang Dust Seal Taas: 100x115x8.5
Materyal: RC-PU-H

Uri ng Selyo: RCA102, RCA105, RCA211
Pangunahing Application: Pangunahing ginagamit sa mga seal ng Sliding Combination
Mga Bentahe: Magandang Pagganap ng Friction, RCA211 Bidirectional Seal
Materyal: (ultra-high tigas) Polyurethane, goma

Mga halimbawa ng Groove ng Seal	Ang mga sumusunod ay karaniwang mga sukat ng uka (mga seal ng alikabok ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa)
	RCA102	Φd	Φd	FD1	L	L1	H
	RCA105	6-49.9	Φd+8	Φd+4	5	≥2	6
	RCA211	50-99.9	Φd+10	Φd+5	6	≥2	7
		＞ 100	Φd+15	Φd+7.5	8.5	≥2	11.5

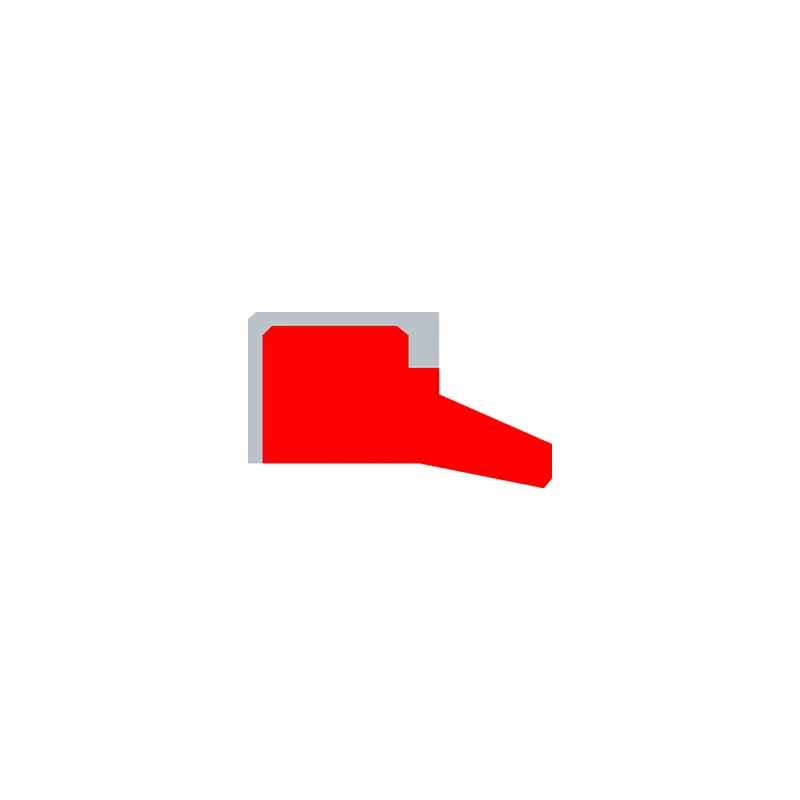

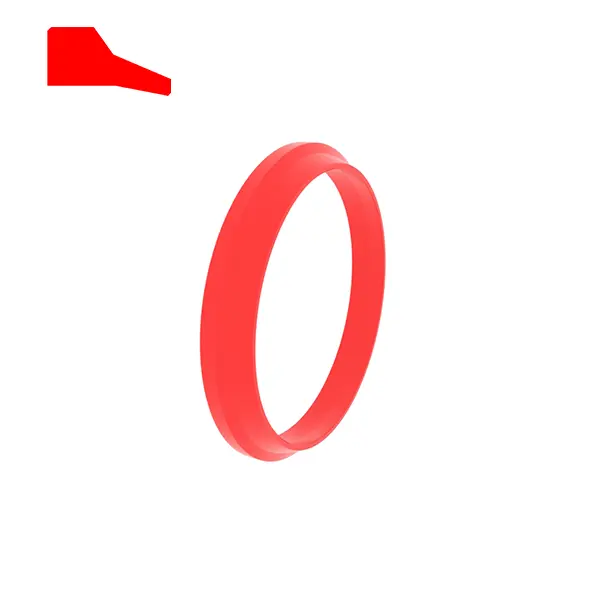

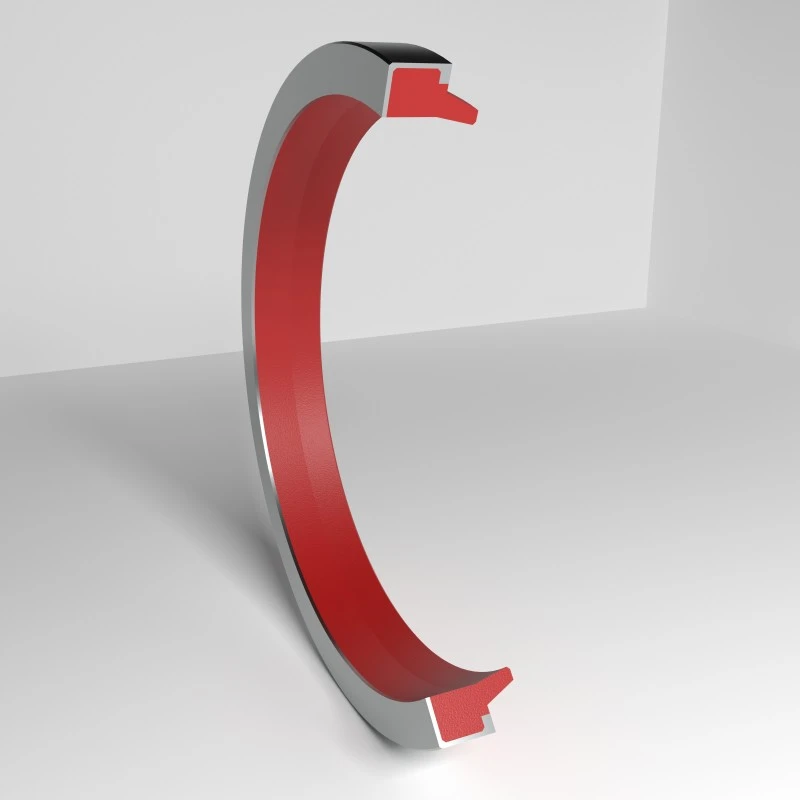

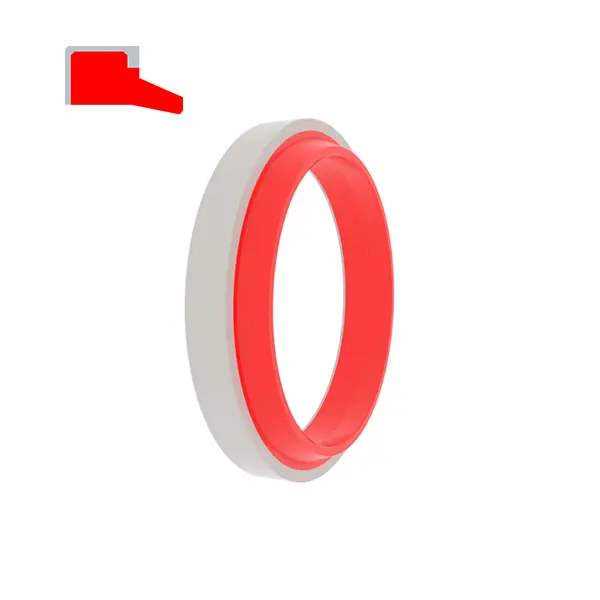

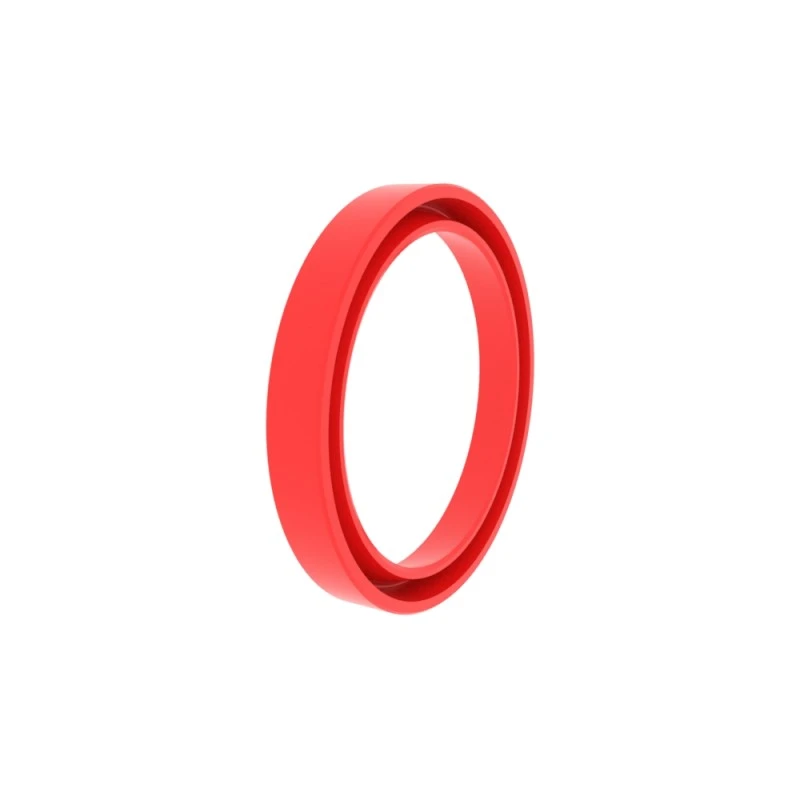

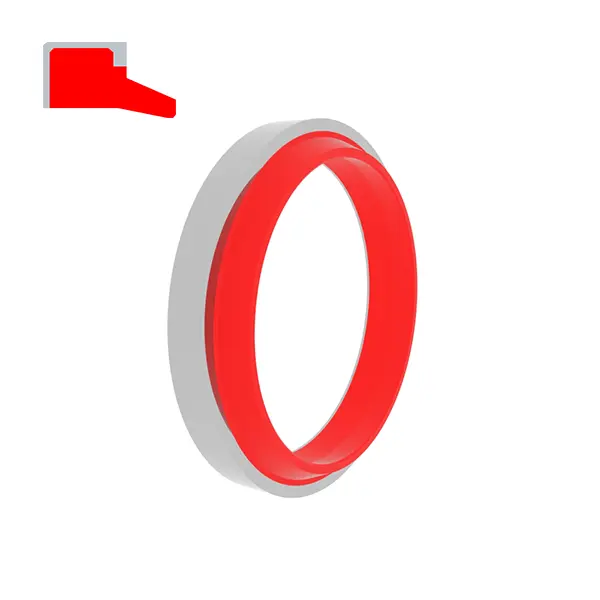

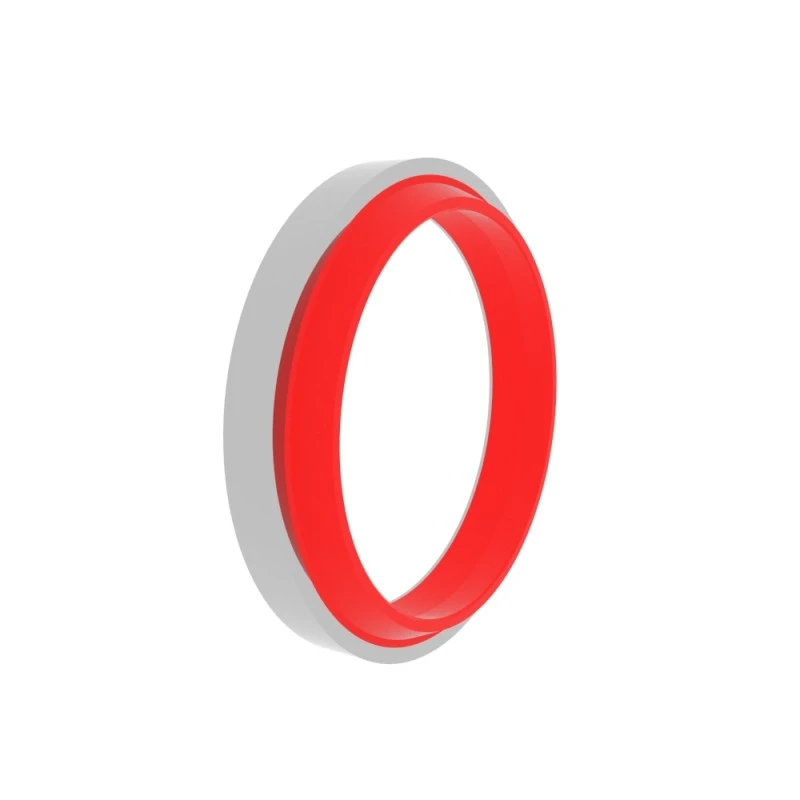

RCA103
Laki ng order
Φd ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
H ...... Kabuuang taas ng selyo ng alikabok

Pag -order ng halimbawa

Model: RCA103

Laki ng Groove/Kabuuang Dust Seal Taas: 100x115x9/12

Materyal: RC-PU-H+POM

Uri ng Selyo: RCA103, RCA106
Pangunahing application: karaniwang mga cylinders at para sa bukas na mga grooves
Mga kalamangan: Ang pagganap ng anti-friction ay mabuti, at ang singsing ng suporta ay pumipigil sa oksihenasyon mula sa naganap sa pagitan ng uka at selyo, at ang pagpoposisyon at akma sa lukab ay matatag.
Materyal: (ultra-high tigas) polyurethane + polyoxymethylene, goma + polyoxymethylene

Mga halimbawa ng Groove ng Seal	Ang mga sumusunod ay karaniwang mga sukat ng uka (mga seal ng alikabok ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa)
	RCA103	Φd	Φd	L	H
		6-9.9	Φd+8	5	8
	RCA106	10-99.9	Φd+10	7	10
		100-200	Φd+15	9	12
		＞ 200	Φd+20	12	16

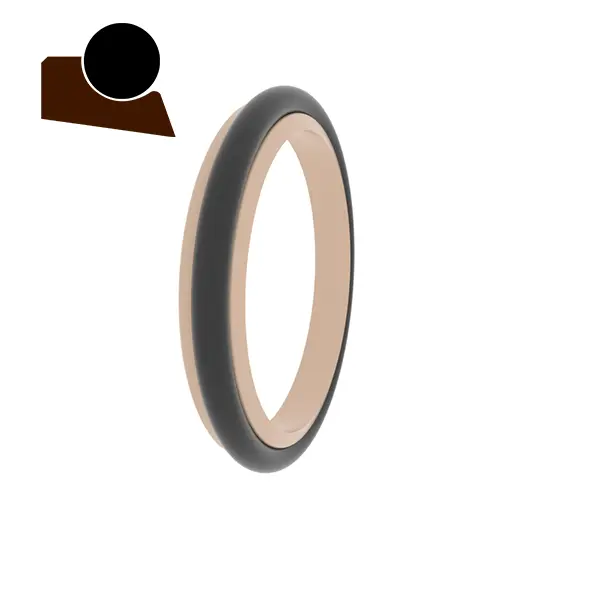

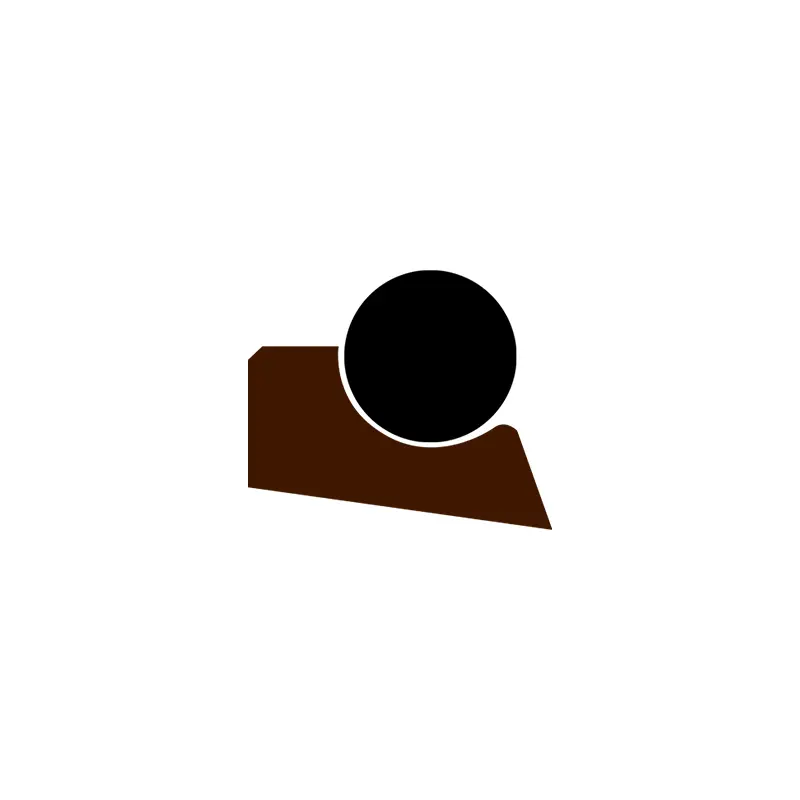

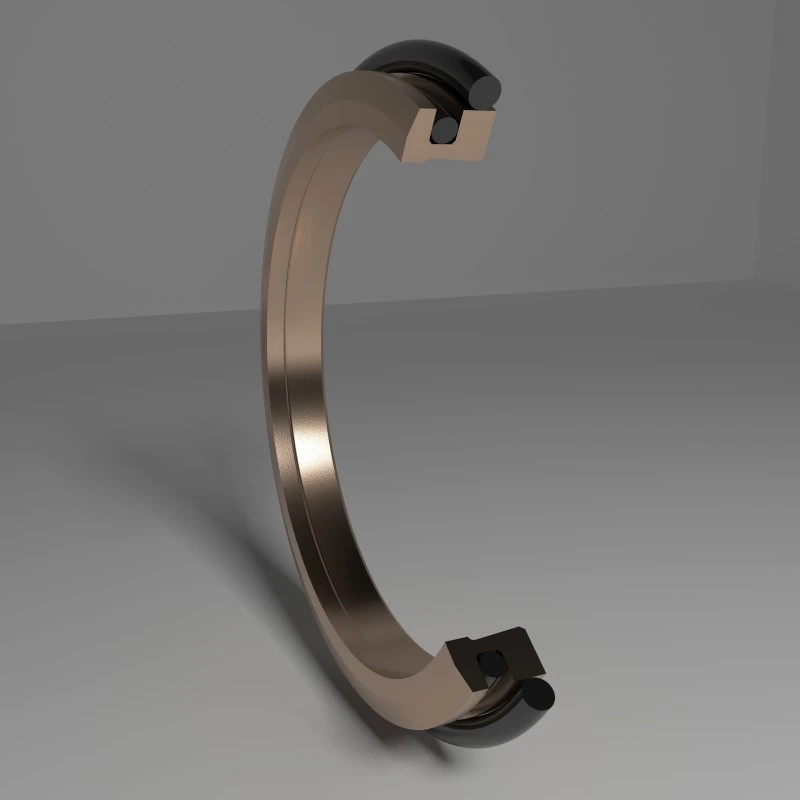

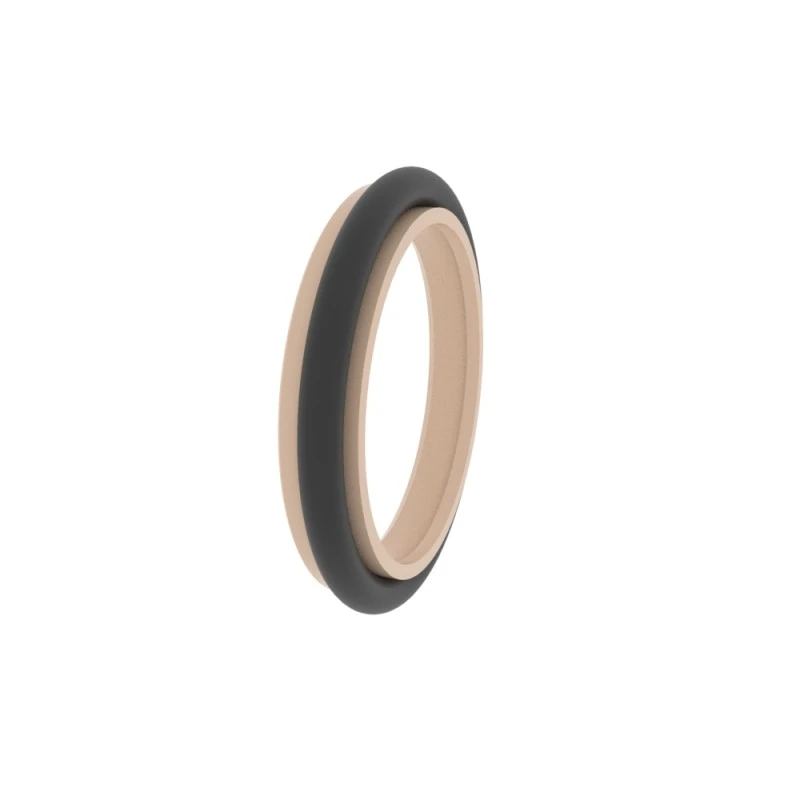

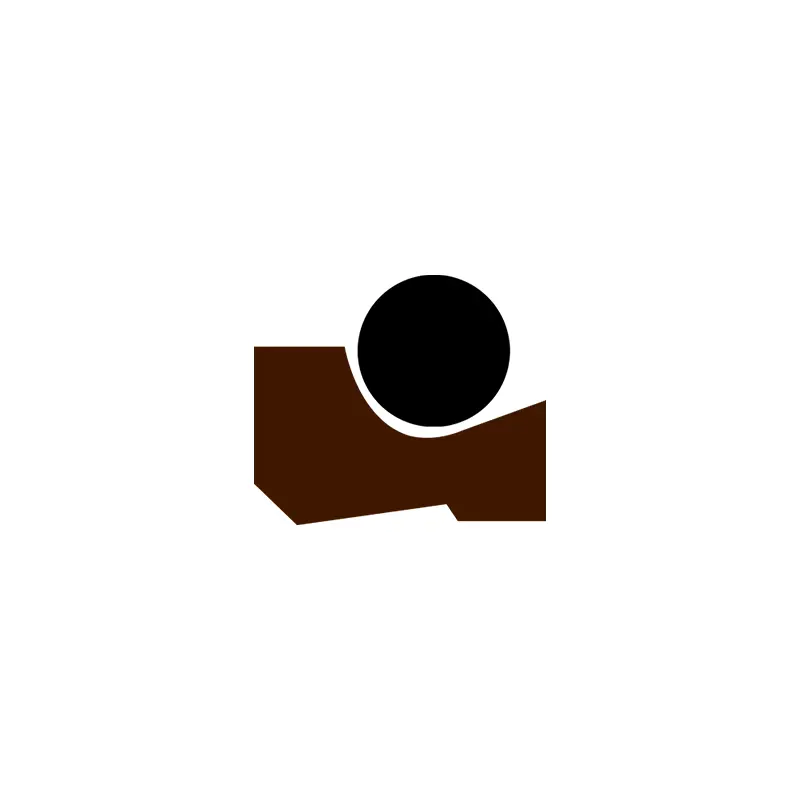

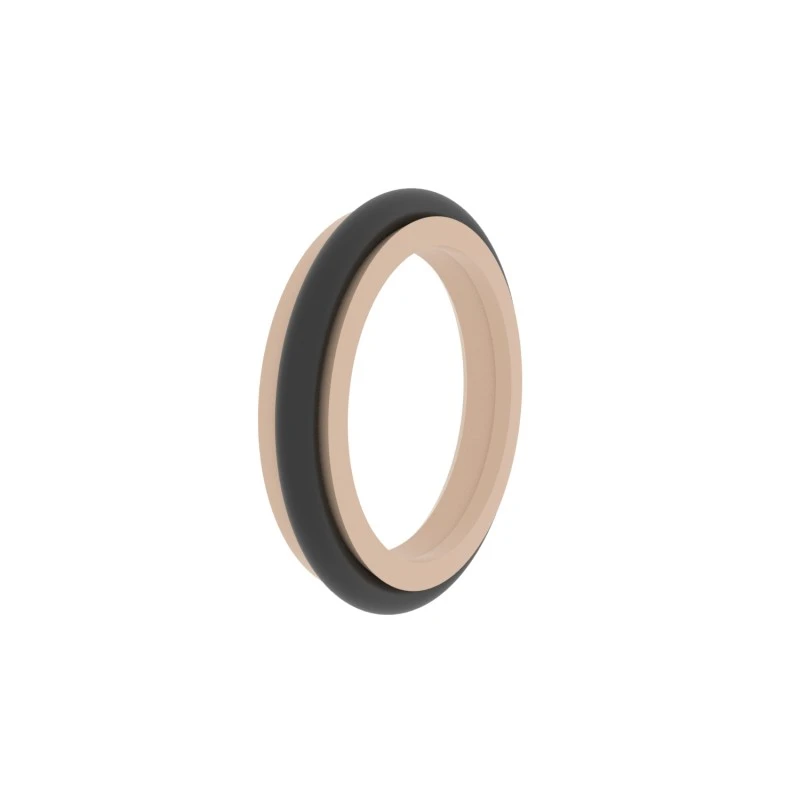

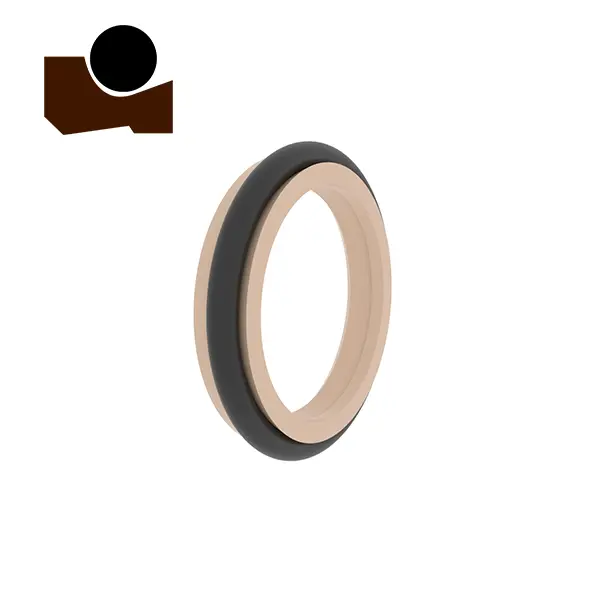

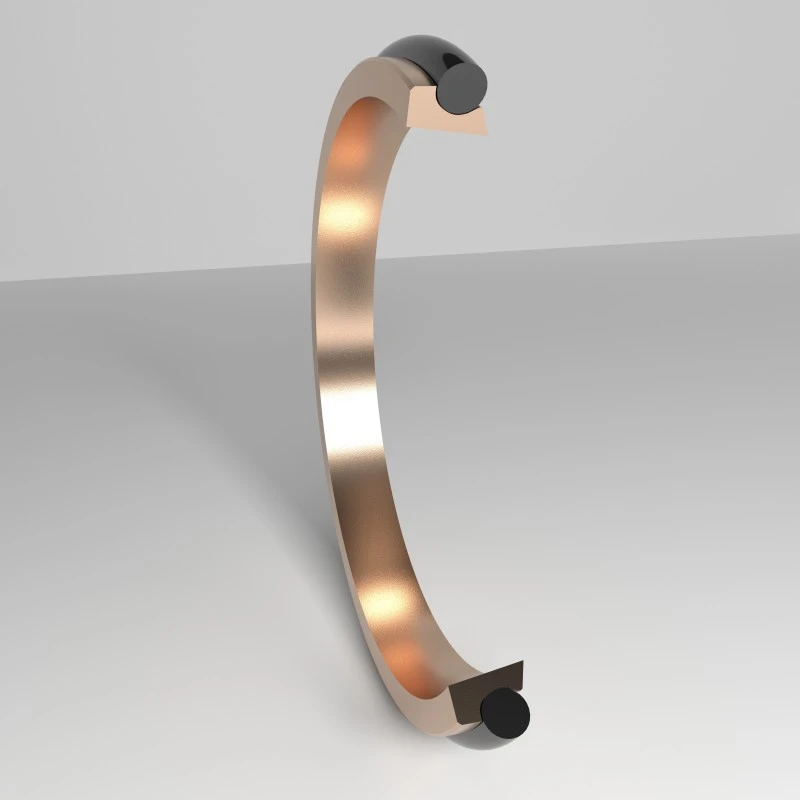

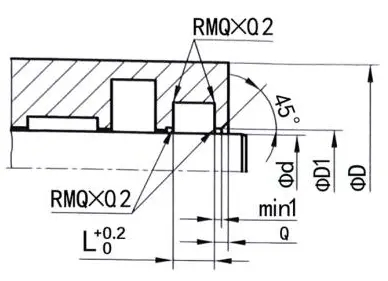

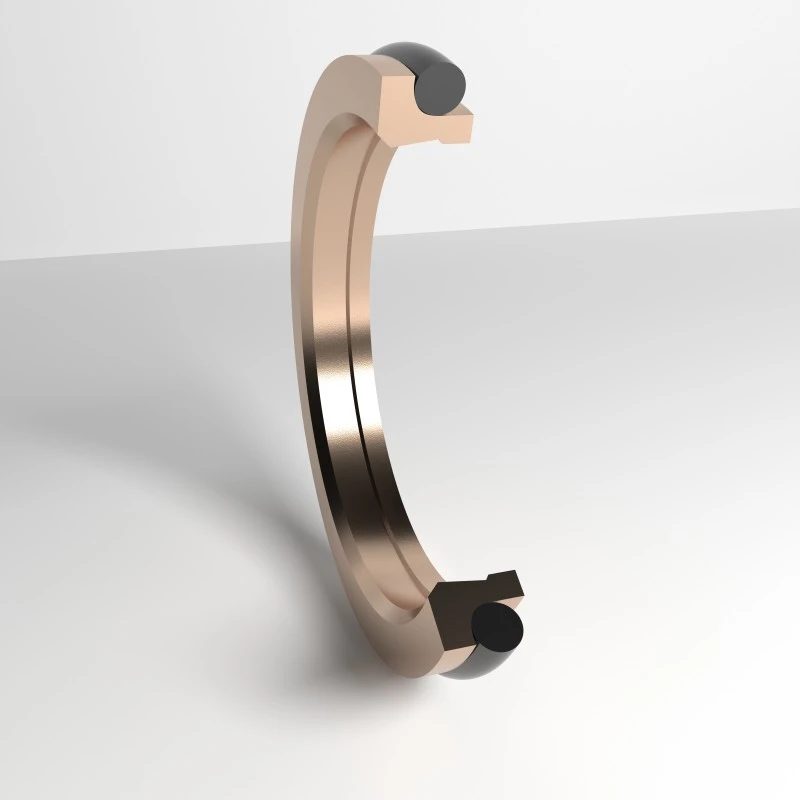

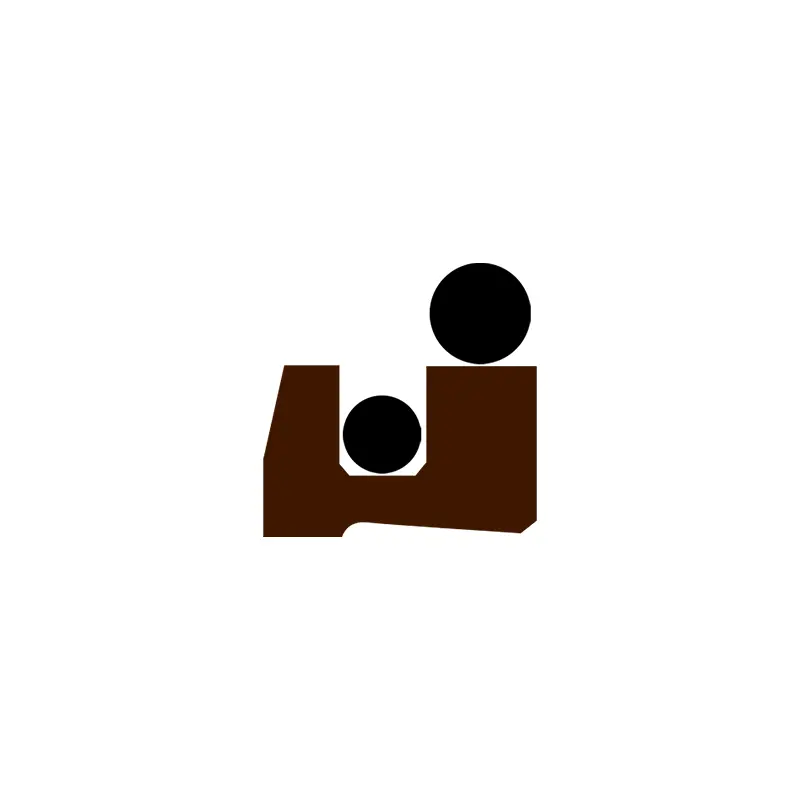

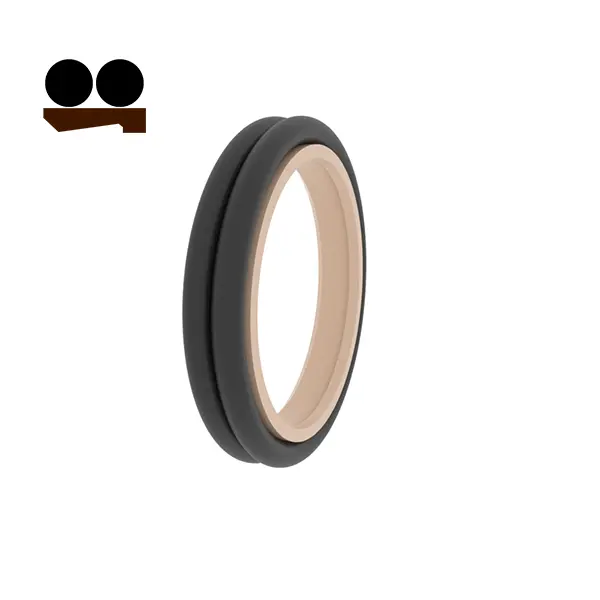

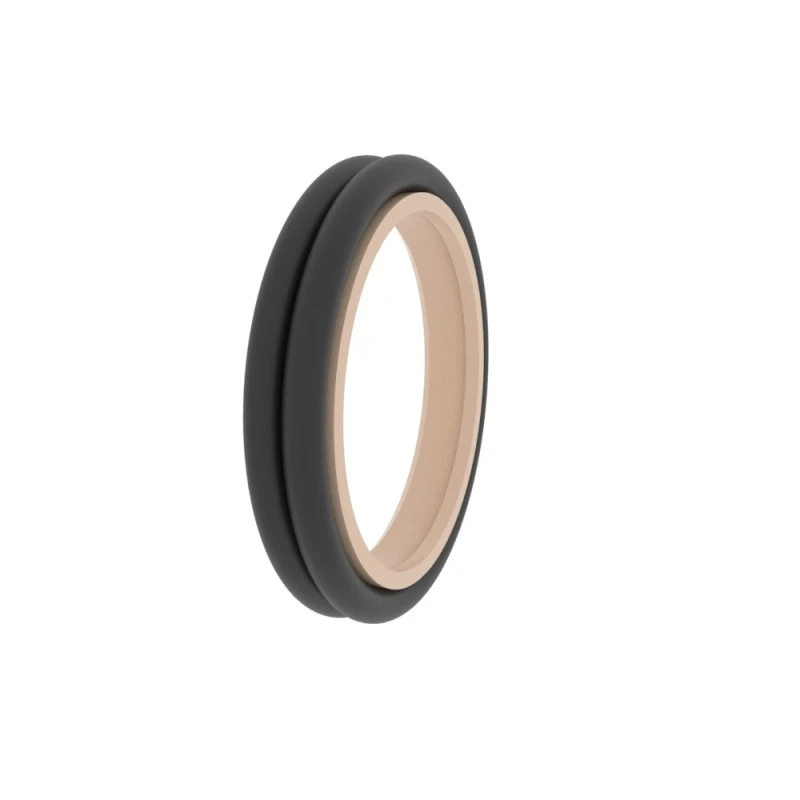

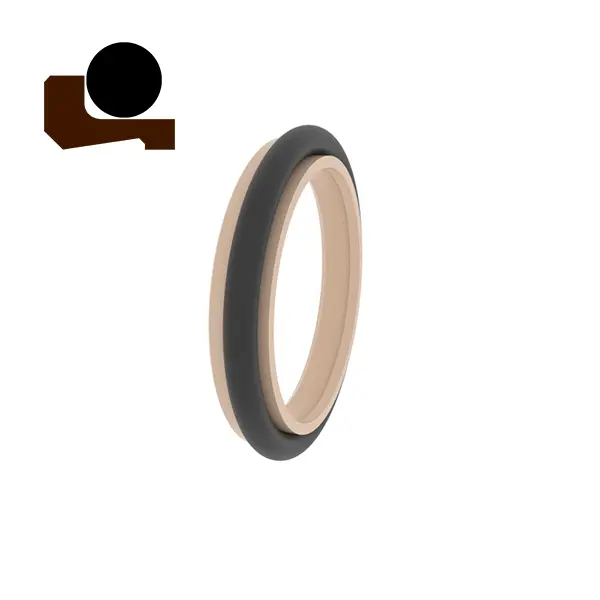

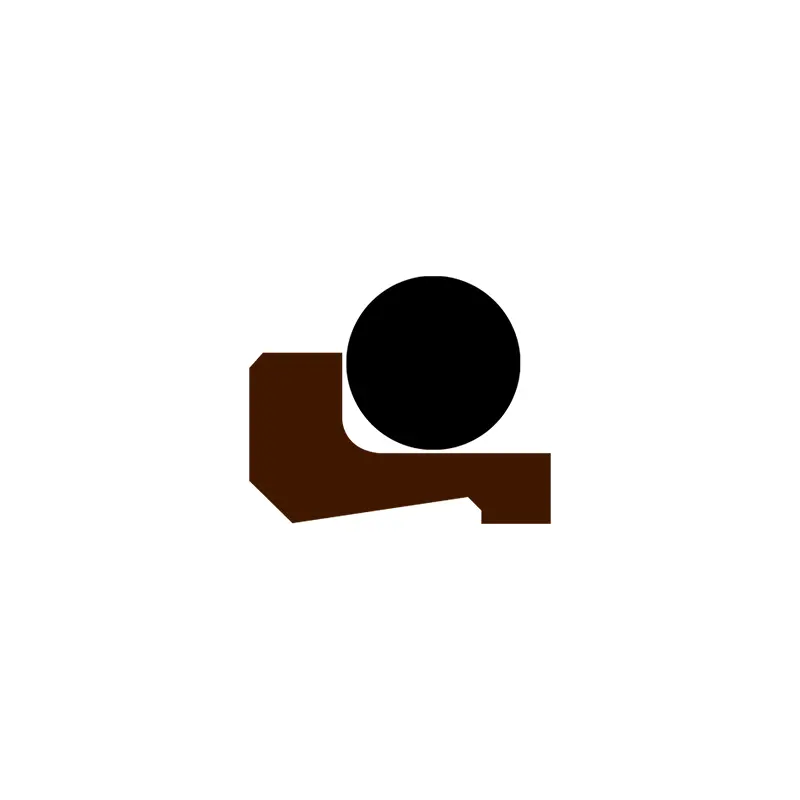

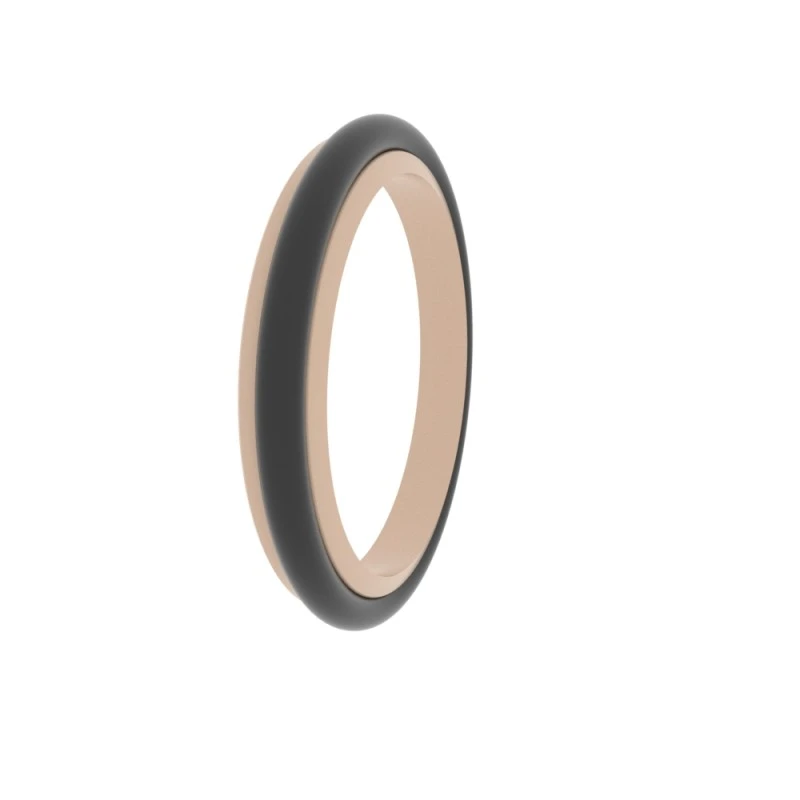

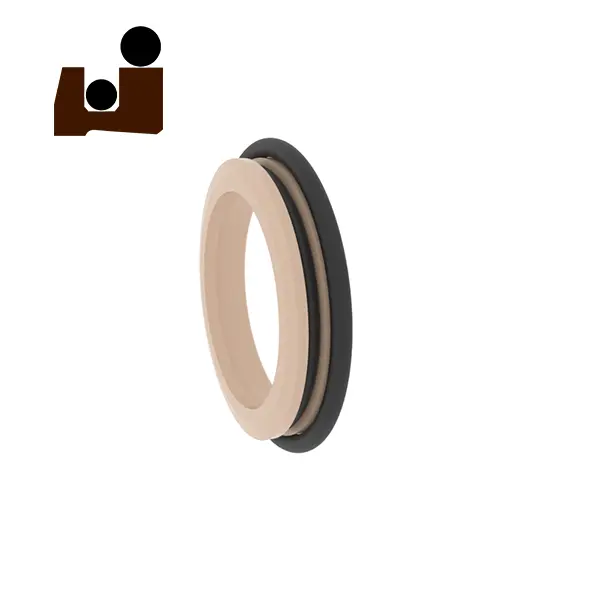

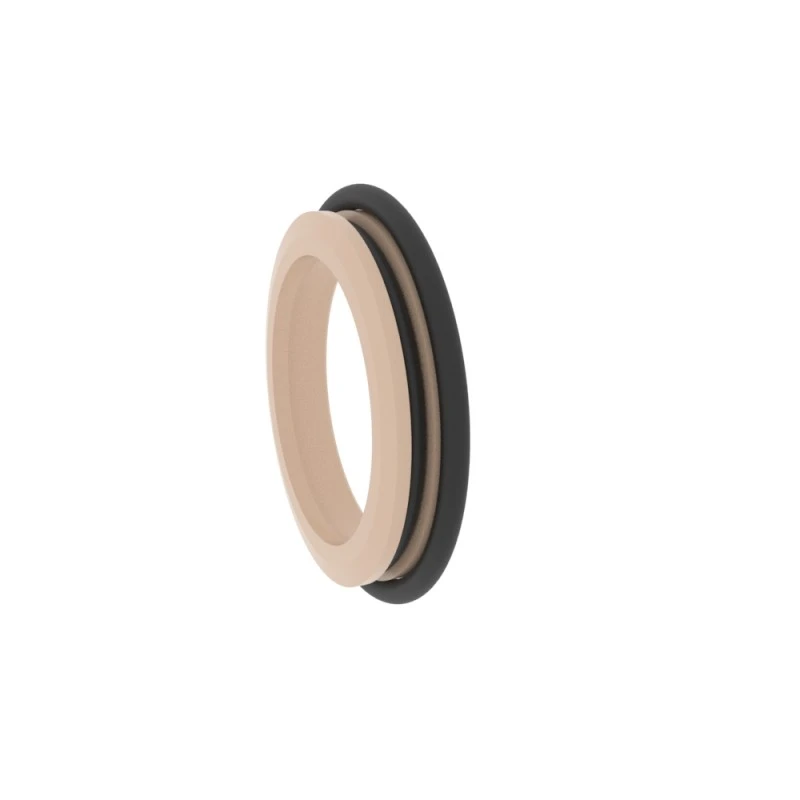

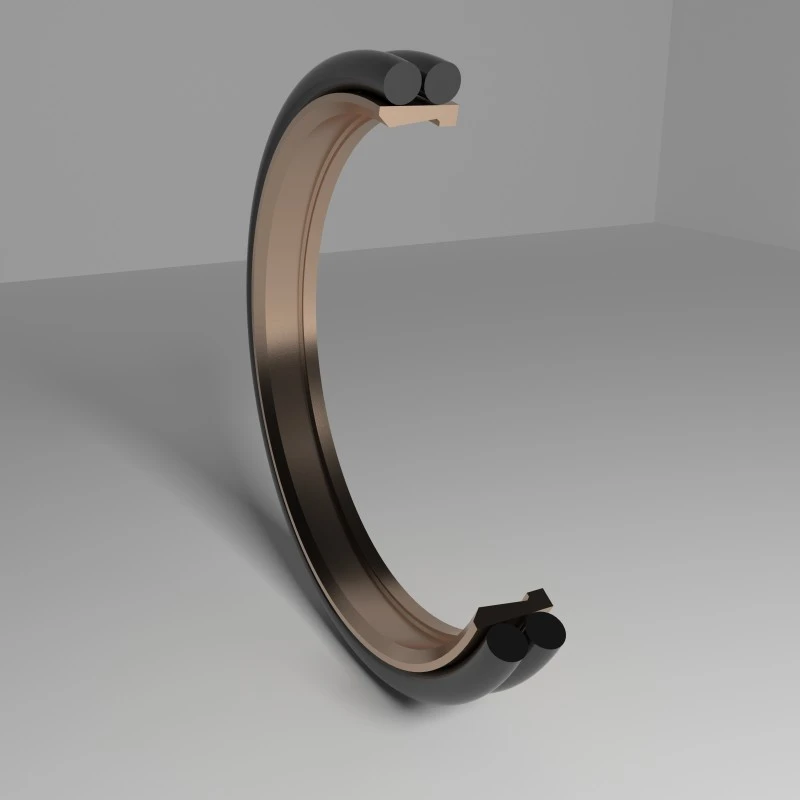

RCA115

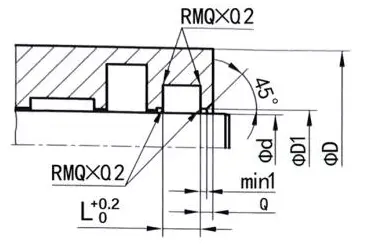

Laki ng order
Φd ...... panlabas na diameter
Φd1 ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove

Pag -order ng halimbawa
Model: RCA115
Laki ng Groove/Kabuuang Dust Seal Taas: 100x108.8x6
Materyal: ptfe3+nbr

Uri ng Selyo: RCA115, RCA118
Pangunahing aplikasyon: industriya ng kemikal, industriya ng pagkain at mga valves ng servo
Mga kalamangan: Mababang koepisyent ng alitan, walang gumagapang, maliit na puwang sa pag-install, mahabang buhay na lumalaban sa buhay, at mahusay na pagsasaayos at mga kakayahan sa pagpoposisyon sa panahon ng trabaho.
Materyal: Tetrafluoroethylene, nitrile goma o fluorine goma

Mga halimbawa ng Groove ng Seal	Ang mga sumusunod ay karaniwang mga sukat ng uka (mga seal ng alikabok ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa)
	RCA115	Φd	Φd	L	D1	a	O-singsing
		6-11.9	Φd+4.8	3.7	D+1.5	2	1.78
		12-64.9	Φd+6.8	5.0	D+1.5	2	2.62
	RCA116	65-250.9	Φd+8.8	6.0	D+1.5	3	3.53
		251-420.9	Φd+12.2	8.4	D+2	3	5.33
		421-650.9	Φd+16.0	11.0	D+2	4	7.00
		≥150	Φd+20.0	12.0	D+2.5	5	8.40
