Kami ay nakatuon sa pagbibigay ng isang "proteksyon-presyon ng paglaban-long-term" trinity solution para sa bawat senaryo na nangangailangan ng pag-on ng mga rotary seal. Sa pamamagitan ng 200+ mga formula ng materyal at mga istruktura ng istruktura, tinutulungan namin ang mga customer na mabawasan ang mga rate ng pagkabigo at makamit ang pag -optimize ng TCO. Ang buong serye ng mga modelo ng produkto ay magkakaiba. Maaari kang pumili ayon sa aktwal na mga pangangailangan, o ipasadya ang pag -on ng mga rotary seal mula sa amin.

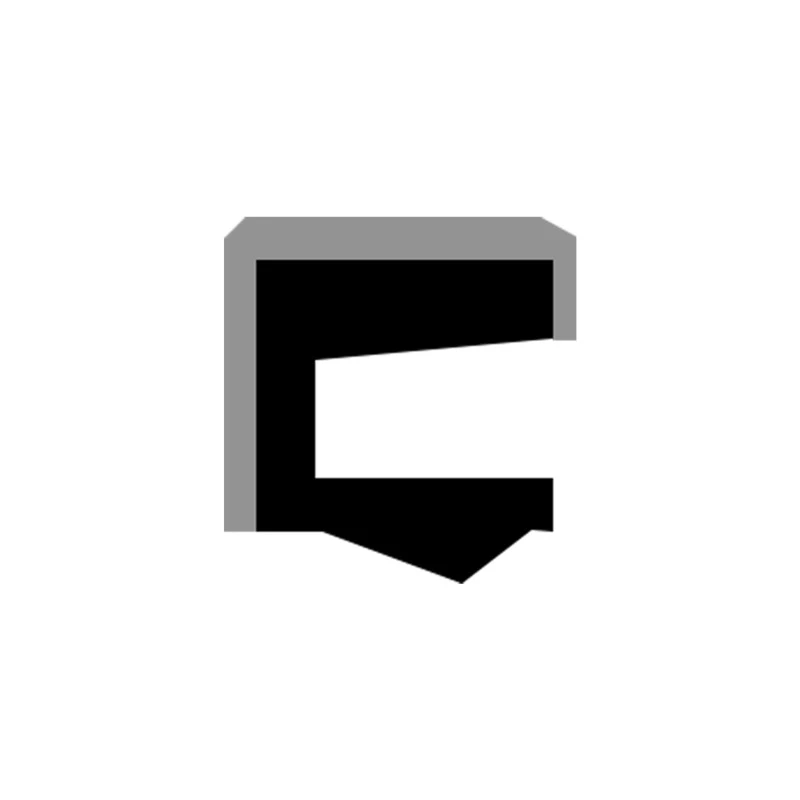

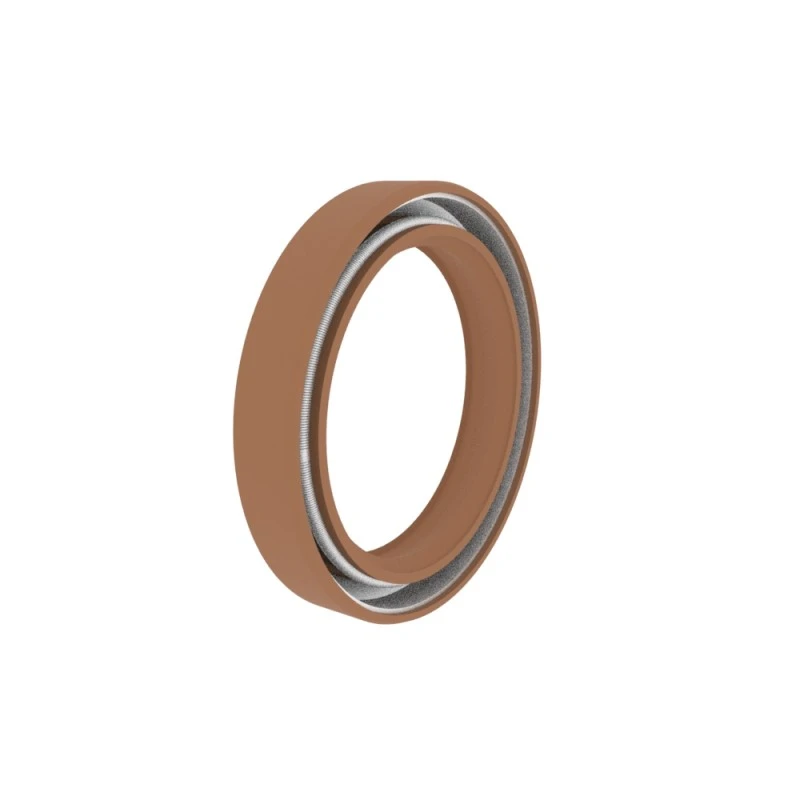

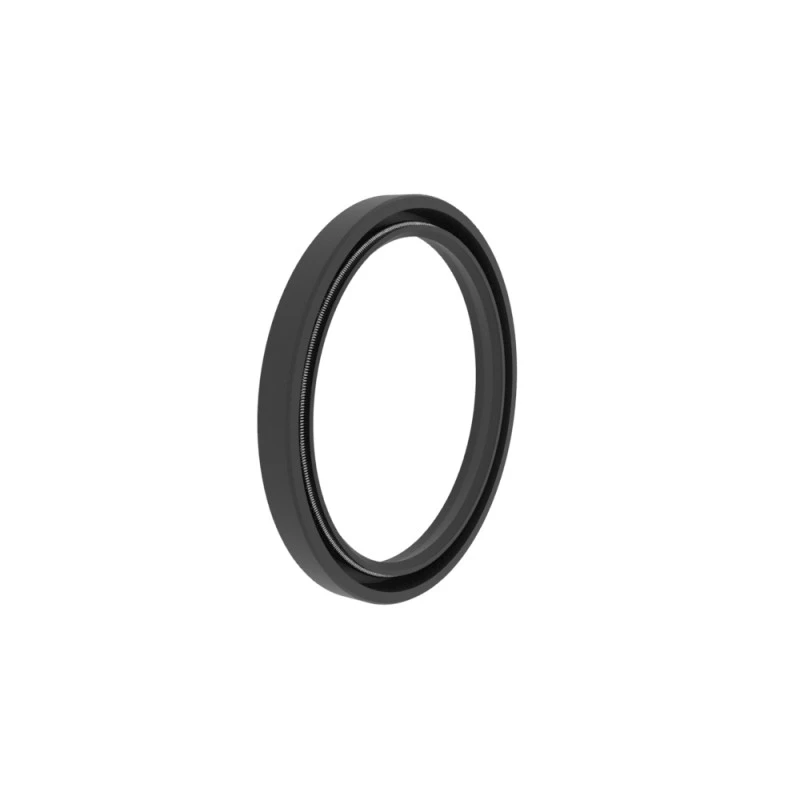

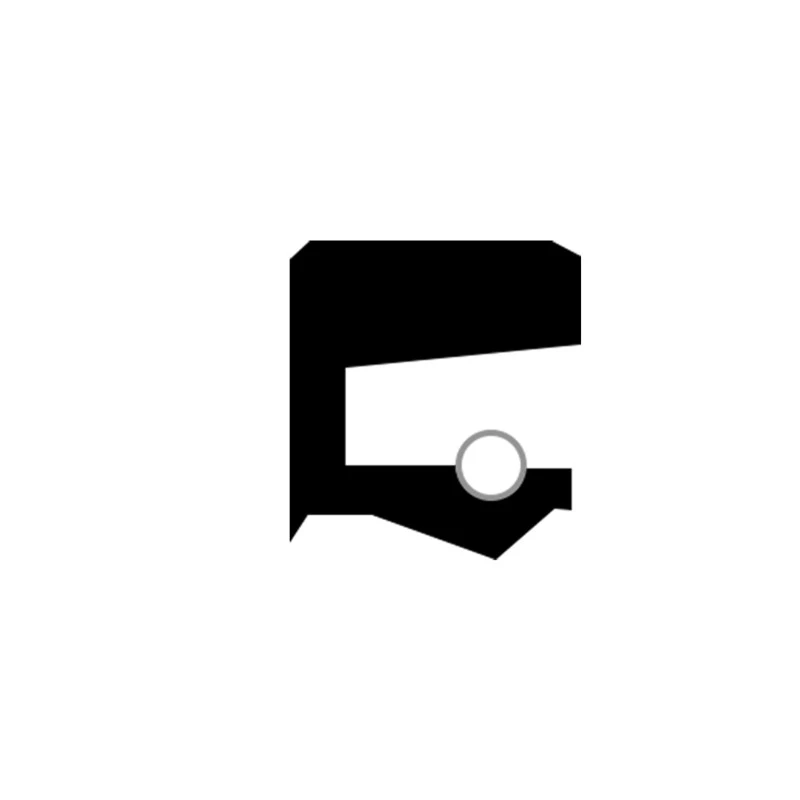

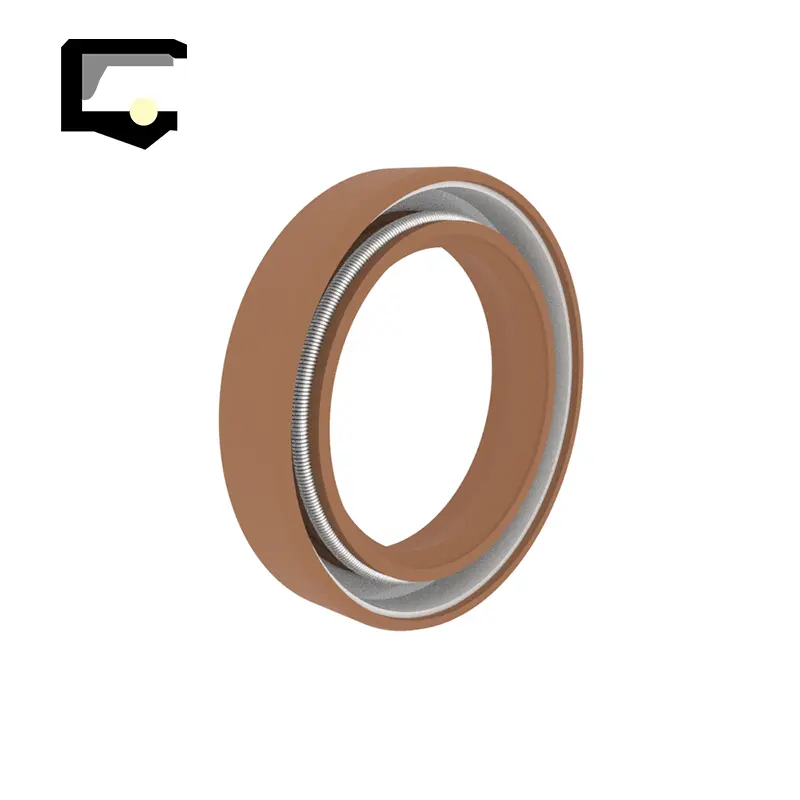

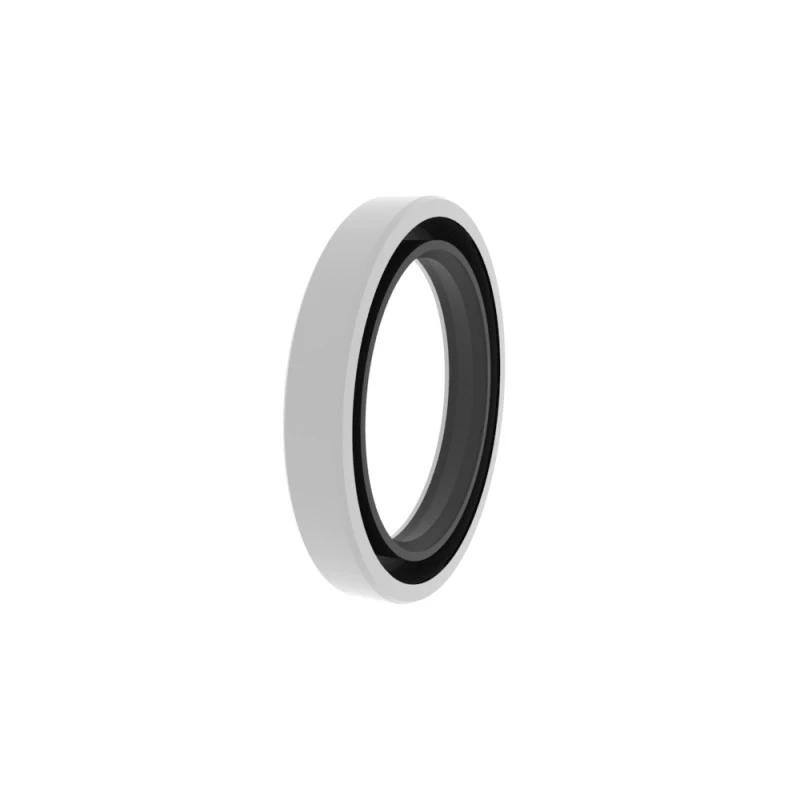

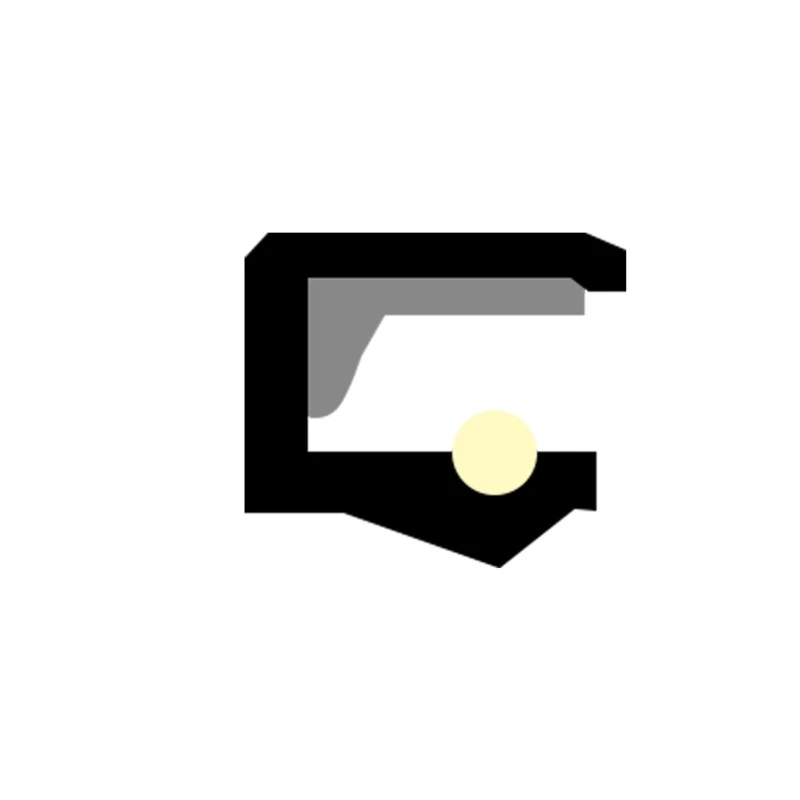

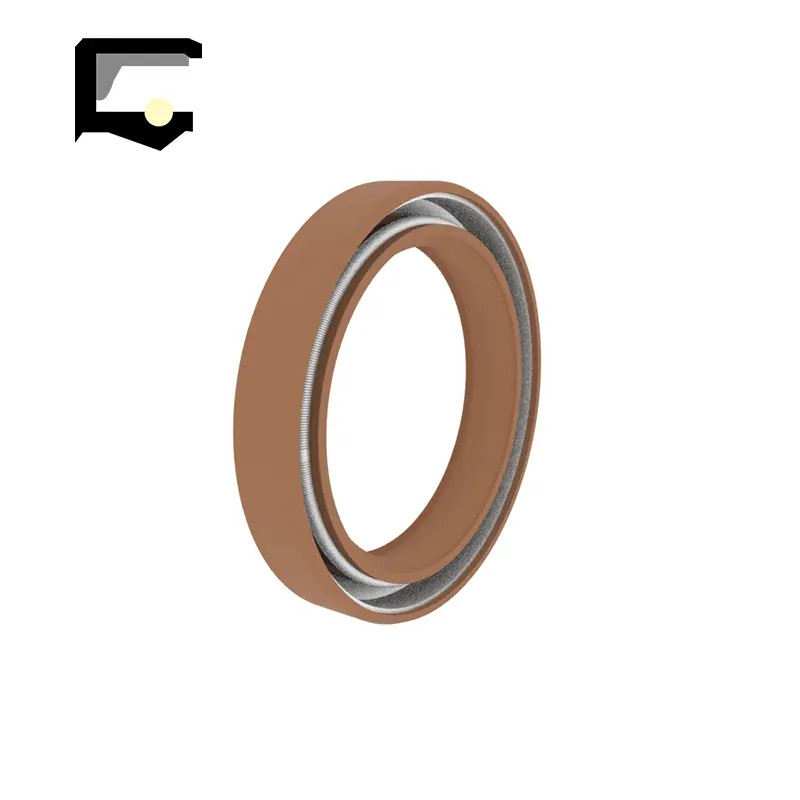

RCR101 Rotary Skeleton Single Lip Seal, Single Acting, Axial Open Groove Pag -install, malawakang ginagamit, na kadalasang ginagamit bilang isang proteksiyon na elemento para sa mga bearings.
RCR102 Rotary Skeleton Double Lip Seal, Single Acting, na may dustproof Auxiliary Lip, Axial Open Groove Installation, malawakang ginagamit, na kadalasang ginagamit bilang isang elemento ng proteksiyon para sa mga bearings.

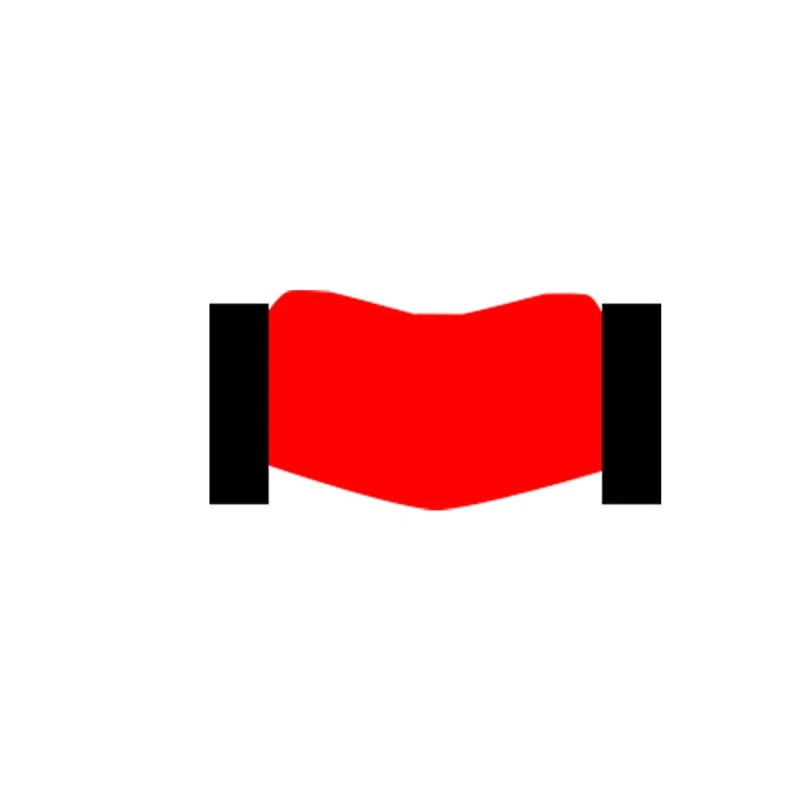

RCR103 Rotary Seal, Double Acting, na may Suporta sa Suporta, Mas mahusay na Epekto ng Sealing Sa ilalim ng Mataas na Pressure Rotary Sealing Kondisyon.
RCR104, RCR105 rotary seal, dobleng kumikilos, makitid na uka, matatag na pag -embed ng groove, at may sealing sealing.

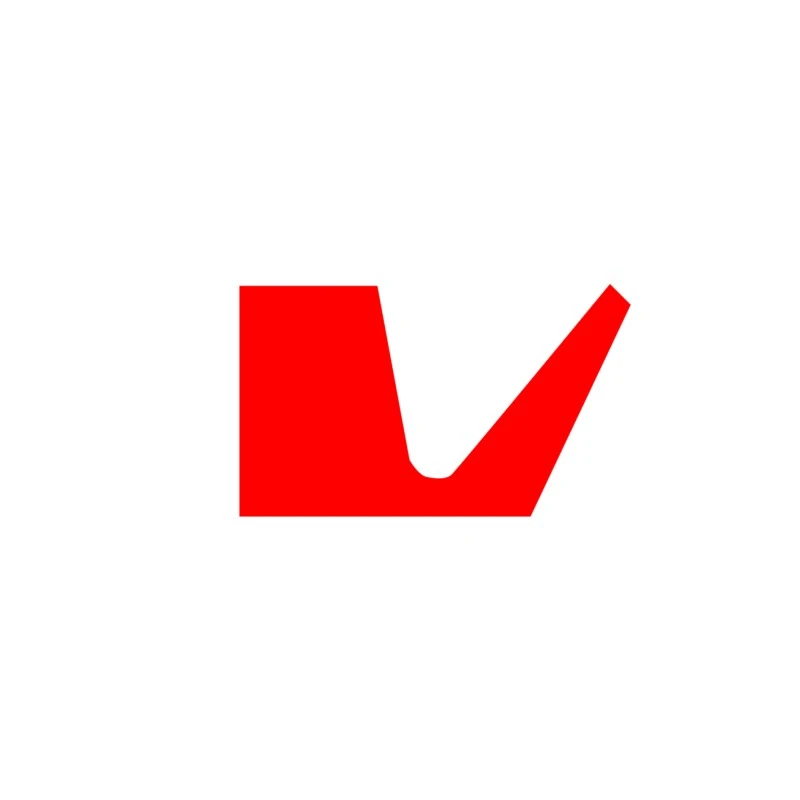

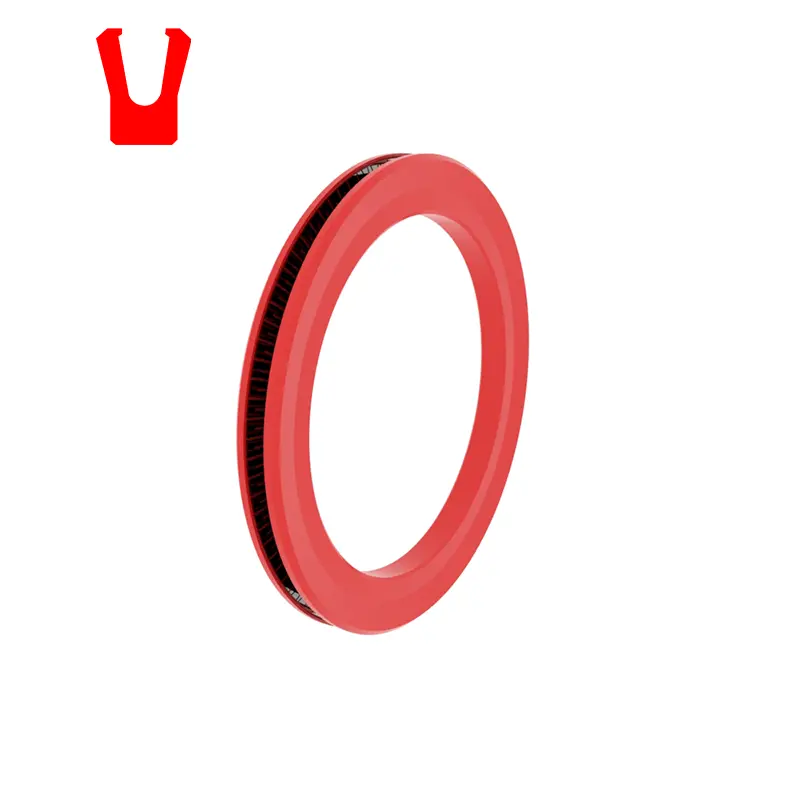

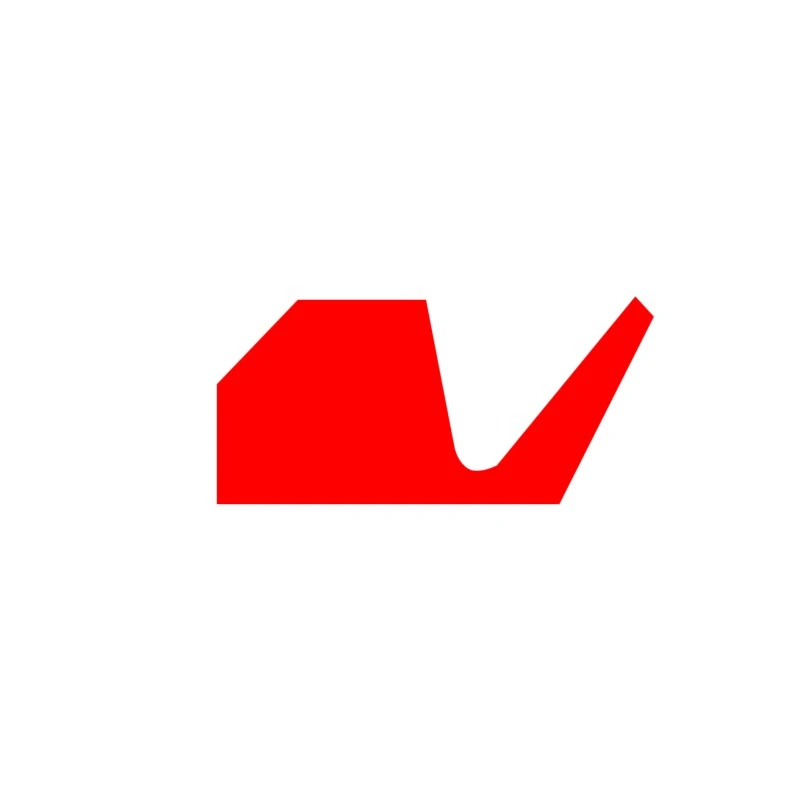

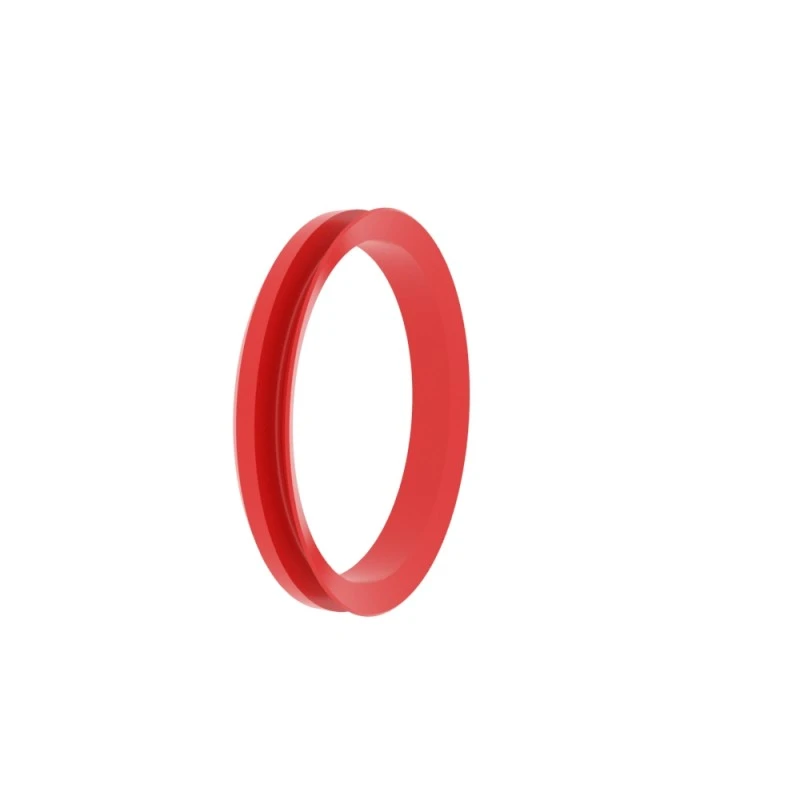

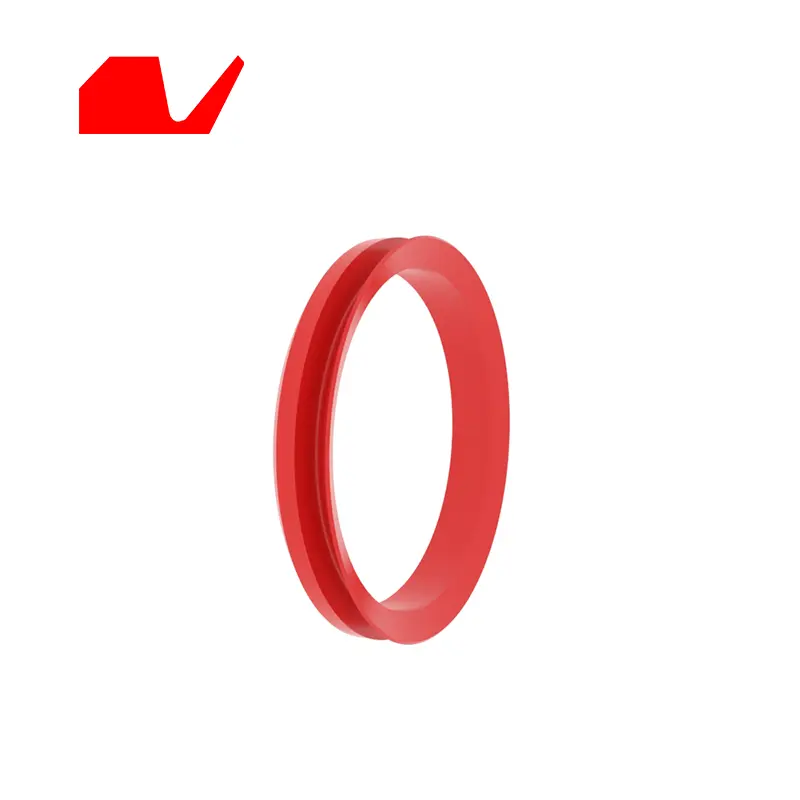

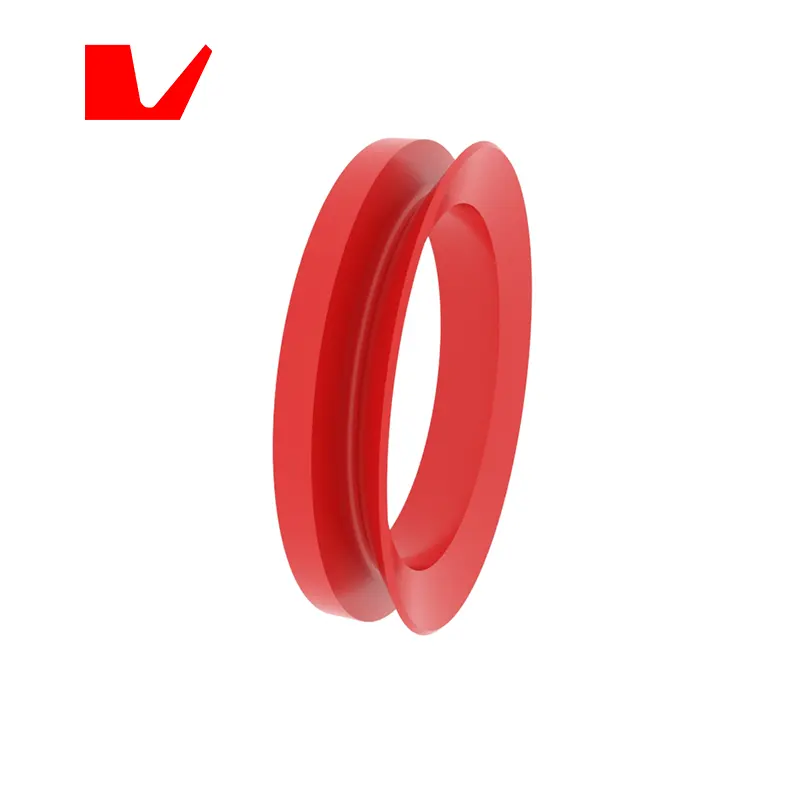

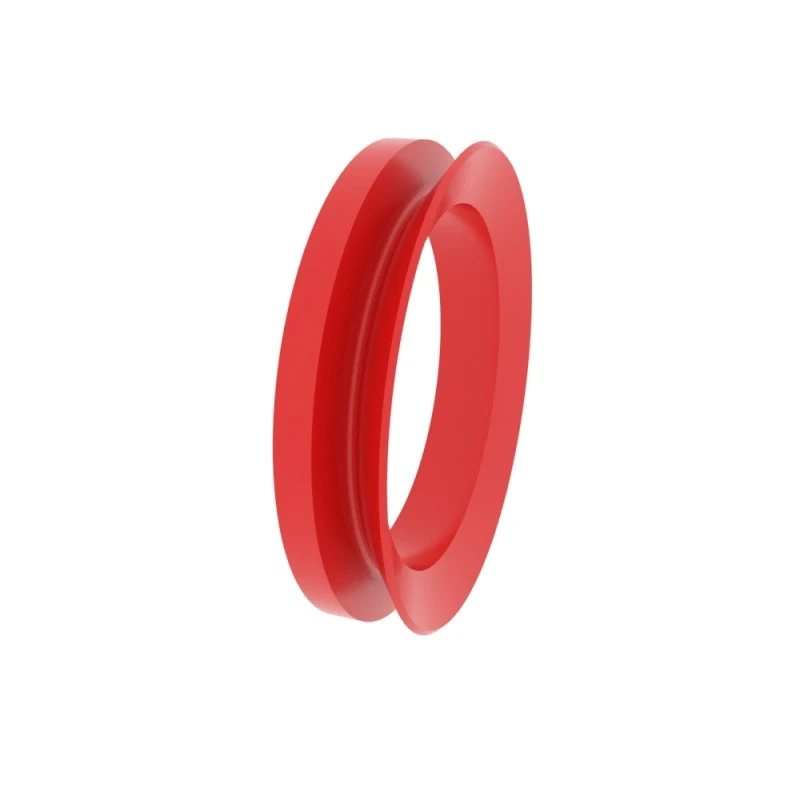

RCR106, RCR107 V na hugis rotary seal, paggalaw ng ehe, malaking nababanat na modulus, paglaban sa alitan, alikabok, pollutants, water splash, oil splash, atbp.
Ang RCR108 Rotary Seal, solong kumikilos, walang tagsibol, ang panghihimasok sa panloob at panlabas na labi ay natutukoy ayon sa iba't ibang mga kondisyon sa pagtatrabaho.

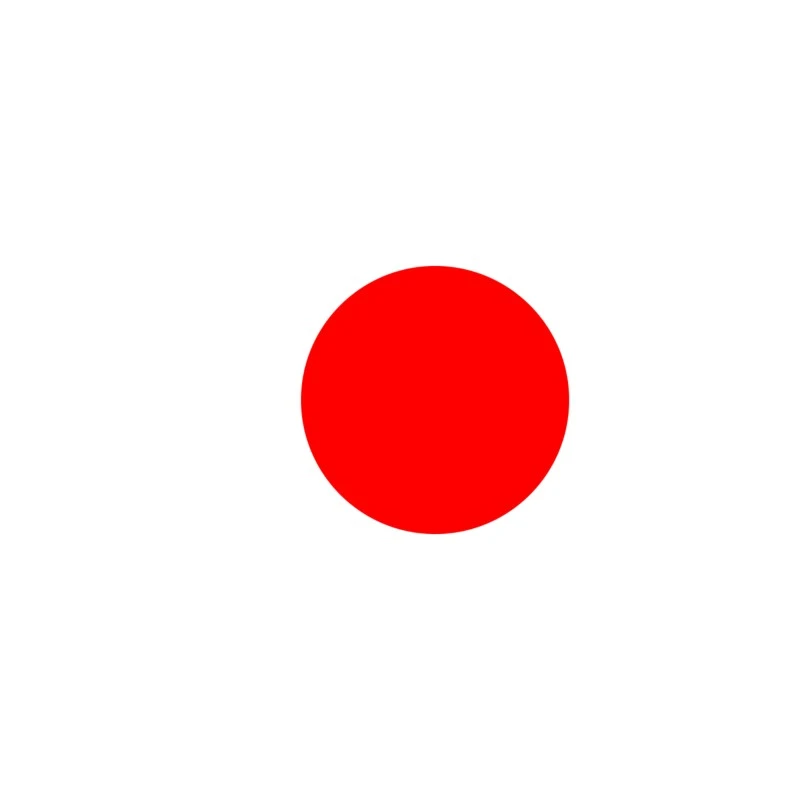

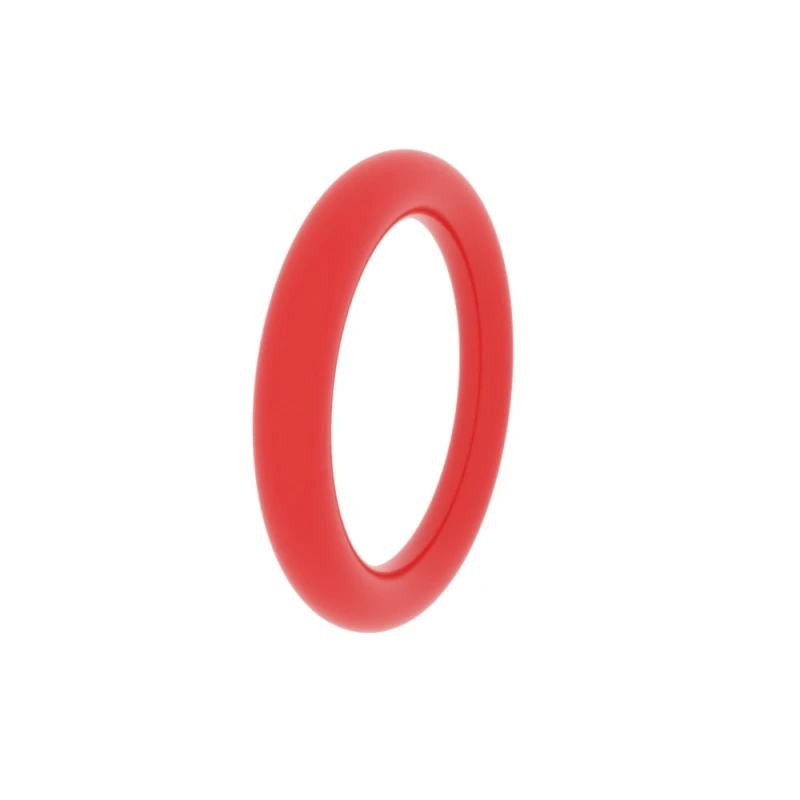

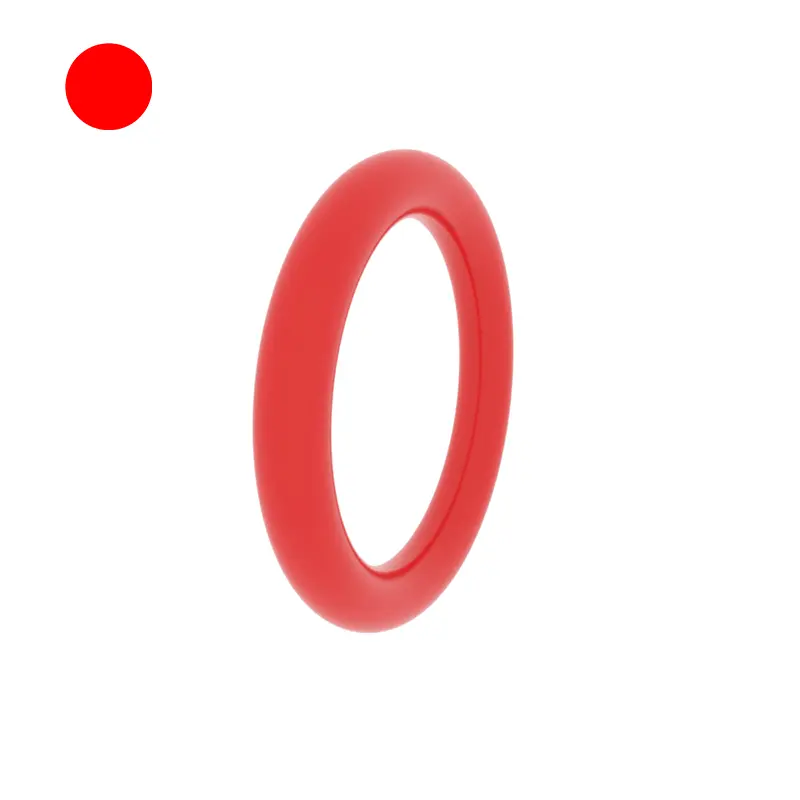

Ang RCR109 O-ring, nababanat na singsing na kadalasang ginagamit para sa static sealing o dynamic na sealing, nababaluktot na temperatura medium na pagpili. Para sa detalyadong mga grooves, mangyaring sumangguni sa O-ring sample.

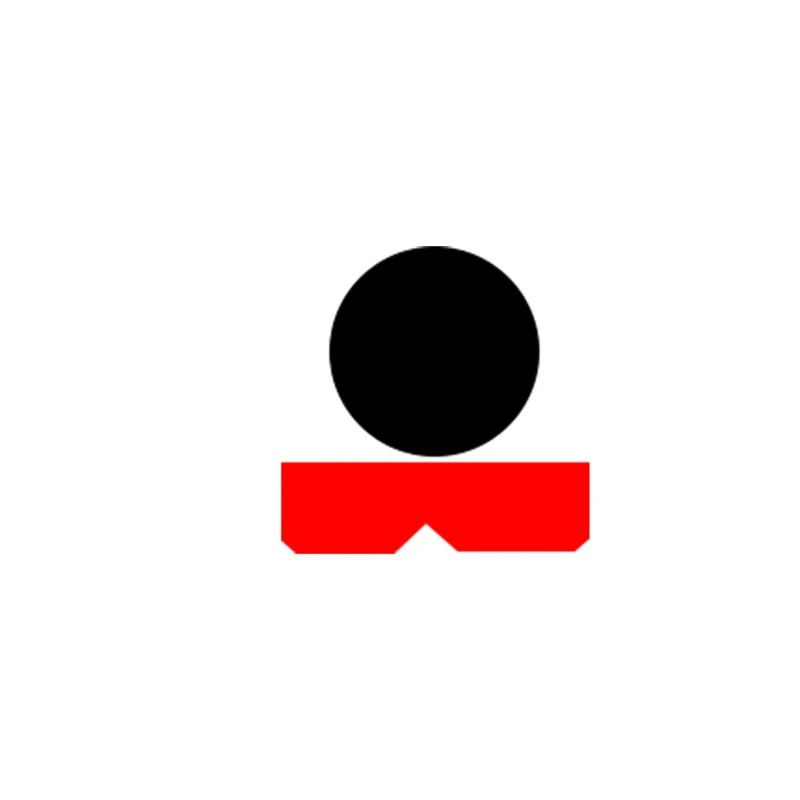

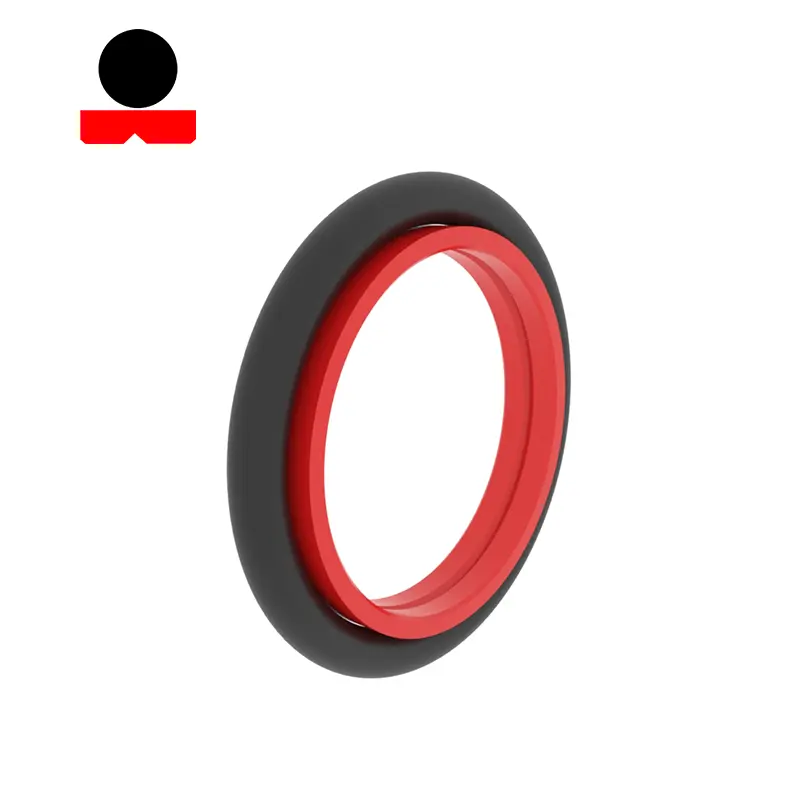

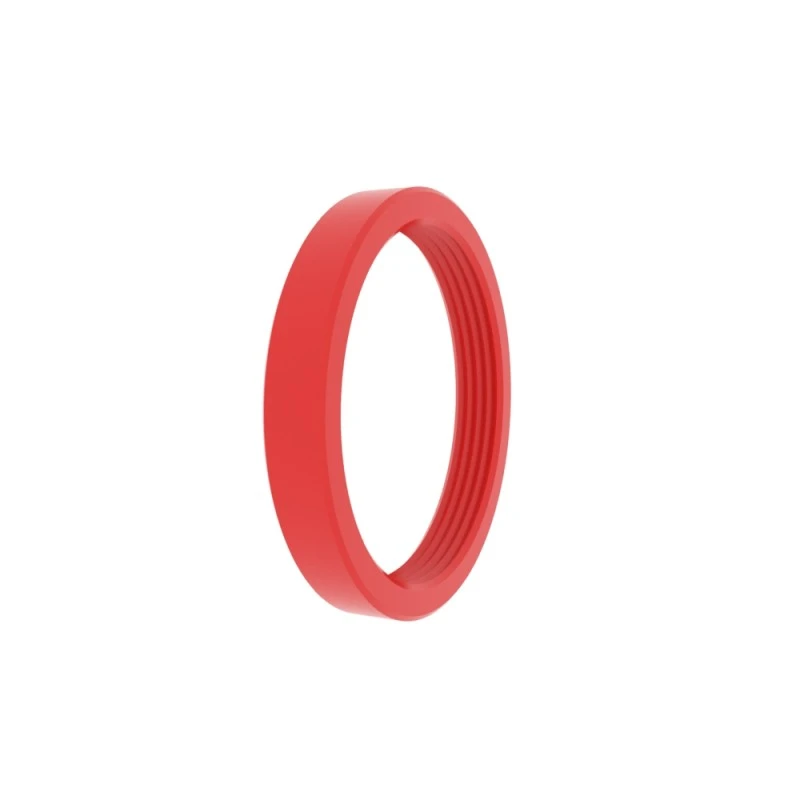

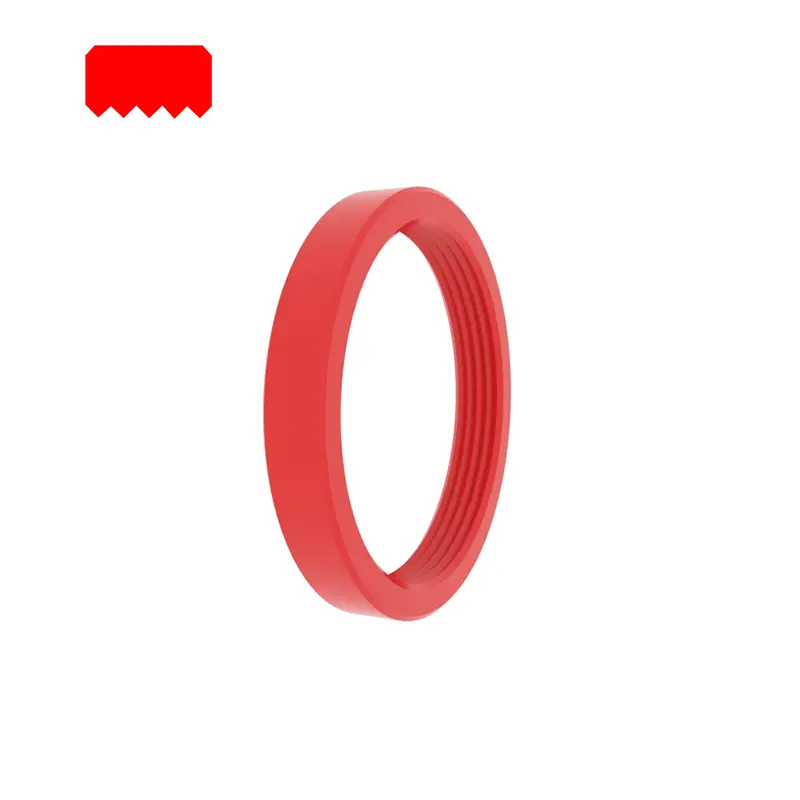

RCR110 Rotary tetrafluoroethylene seal para sa baras, dobleng kumikilos, angkop para sa makitid na mga grooves.
RCR111 Rotary tetrafluoroethylene seal para sa butas, dobleng kumikilos, angkop para sa makitid na mga grooves.
RCR112 rotary seal, dobleng kumikilos, makitid na uka, na angkop para sa mga lubricated kondisyon sa pagtatrabaho.

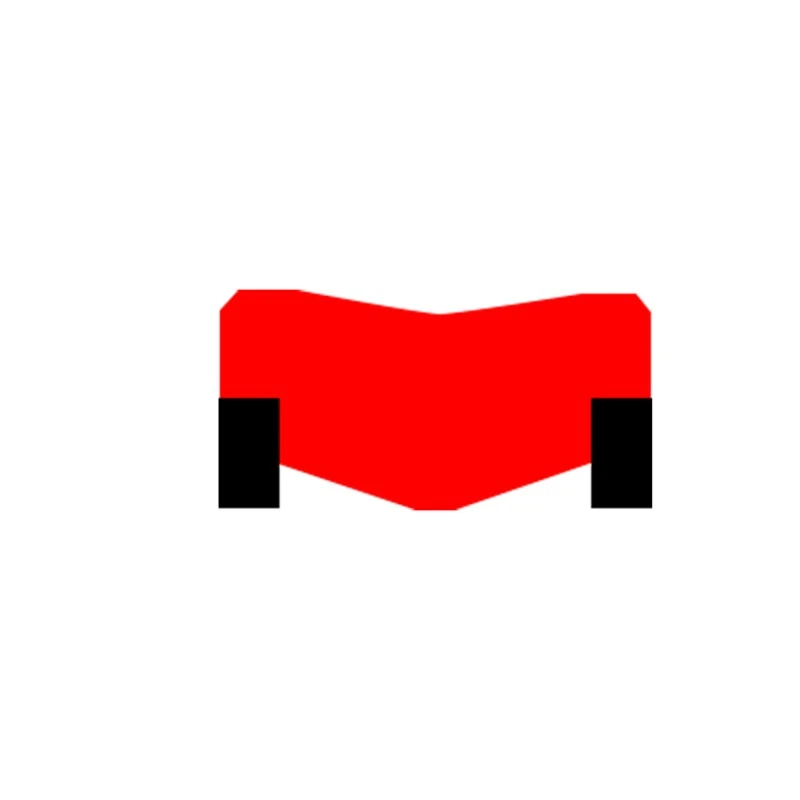

Ang RCR113 Rotary Seal, Double Acting, na may Suporta sa Suporta, Stable Groove Embedding, na nagpapahintulot sa mas malaking agwat ng extrusion at presyon, na kadalasang ginagamit sa umiikot na baras ng kagamitan sa paghuhukay.

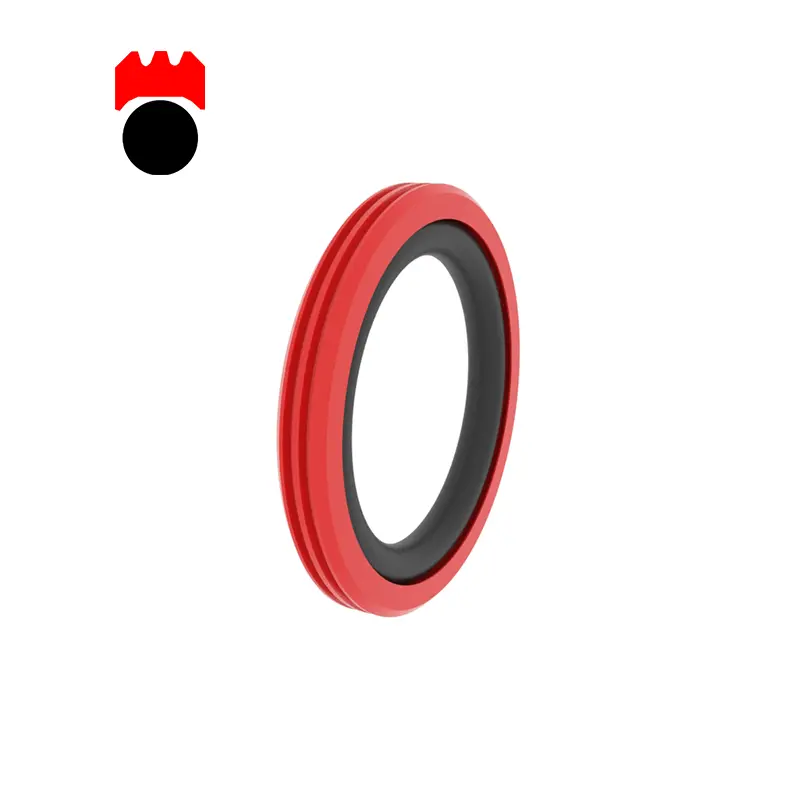

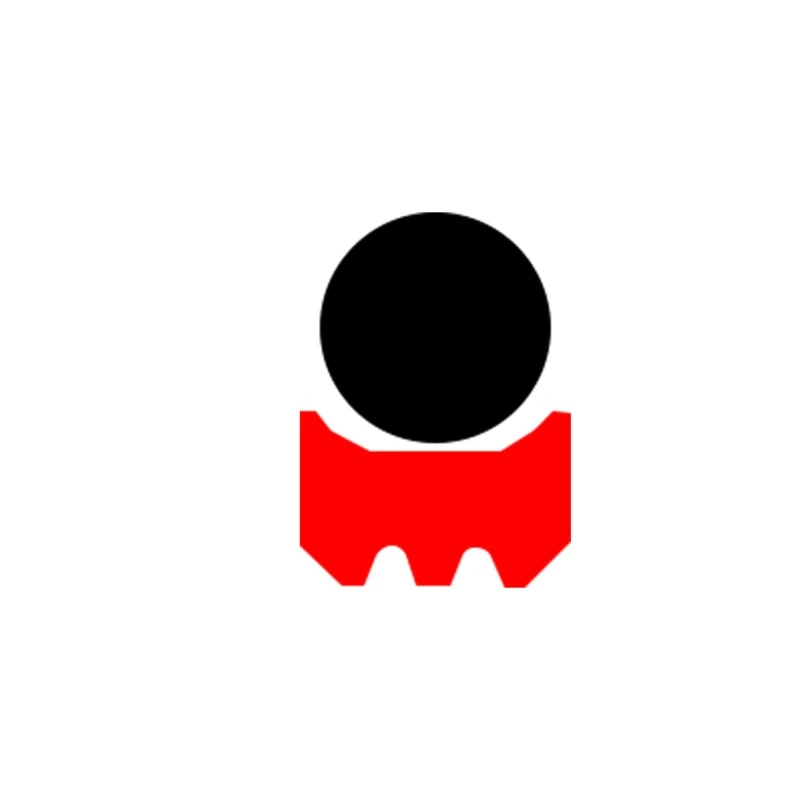

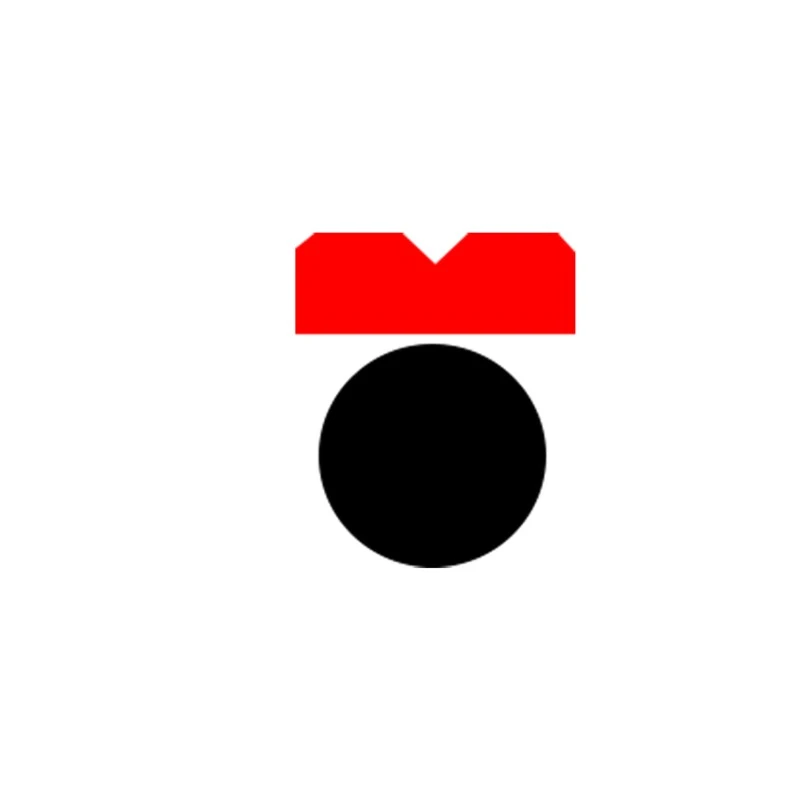

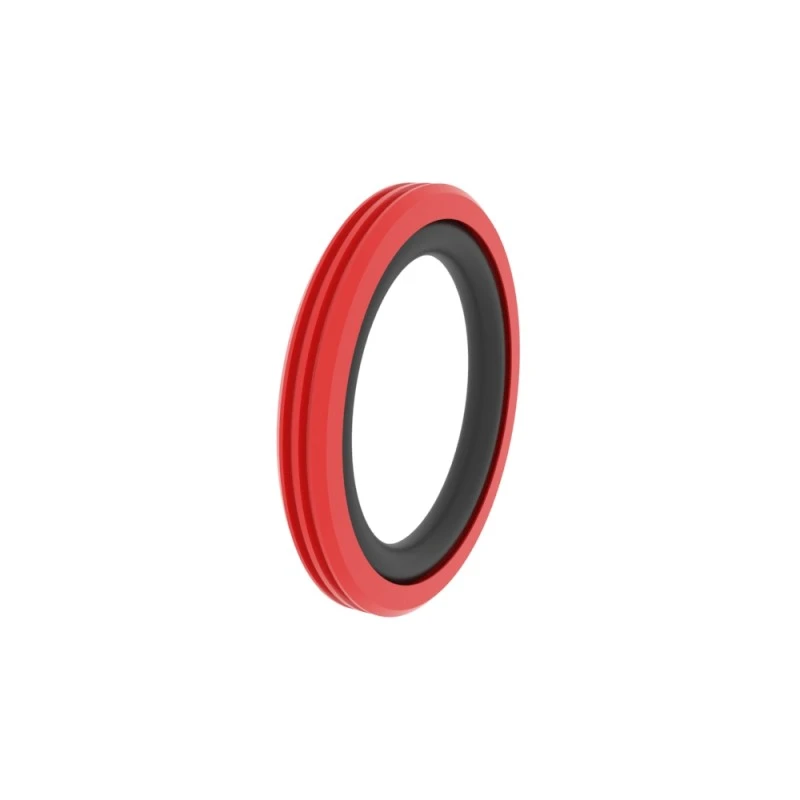

RCR115 Rotary tetrafluoroethylene seal para sa baras, dobleng kumikilos, mababang alitan, anti-side high pressure, anti-high temperatura kaagnasan.

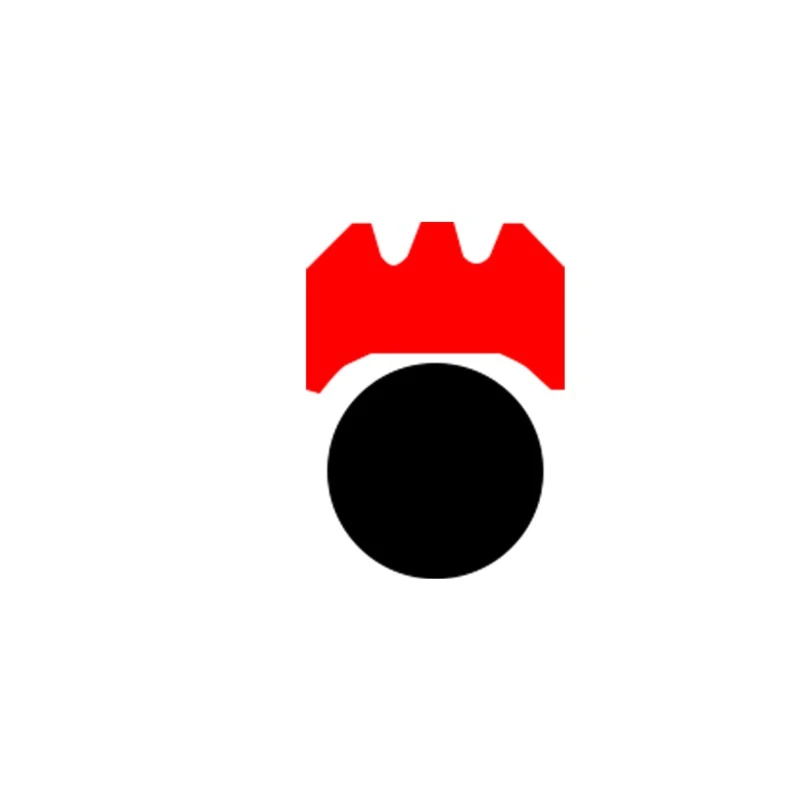

RCR116 Rotary tetrafluoroethylene seal para sa butas, dobleng kumikilos, mababang alitan, anti-side high pressure, anti-high temperatura kaagnasan.

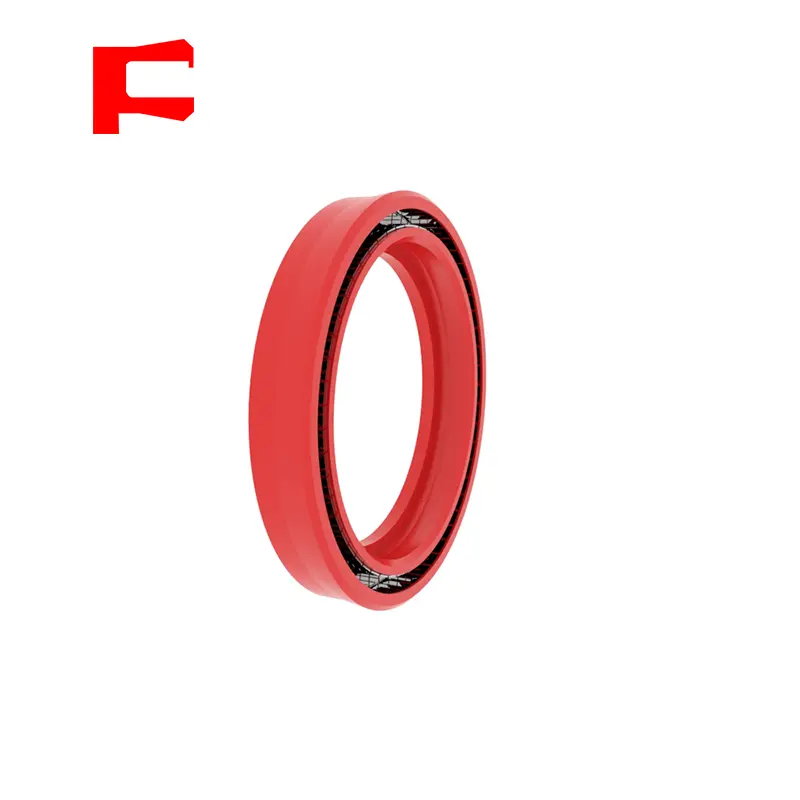

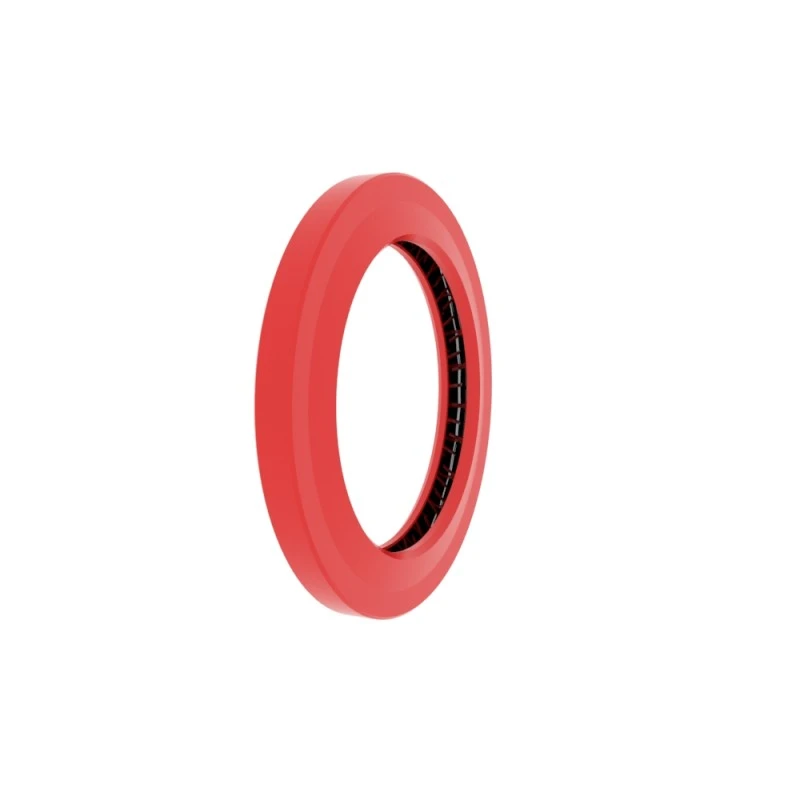

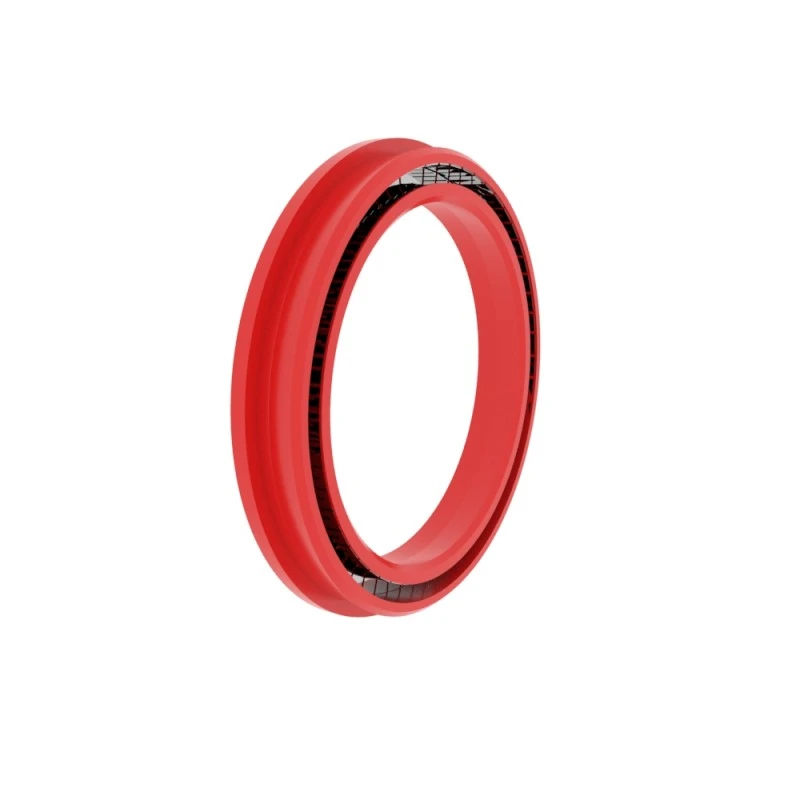

RCR117, RCR121 Rotary PTFE Seal, na may Mander Spring, solong kumikilos, mataas na temperatura ng paglaban sa kaagnasan, na angkop para sa medyo mataas na bilis at mataas na presyon.
RCR118 End PTFE Rotary Seal, na may Mander Spring, solong kumikilos, mataas na temperatura ng paglaban sa kaagnasan, na kadalasang ginagamit sa industriya ng kemikal.
RCR119 Rotary Skeleton Single Lip Seal, Single Acting, Axial Open Groove Pag -install, malawakang ginagamit, na kadalasang ginagamit bilang isang proteksiyon na elemento para sa mga bearings.
RCR201, RCR202 Rotary Skeleton Double Lip Seal, Single Acting, na may dustproof na pantulong na labi, pag -install ng axial open groove, malawakang ginagamit, na kadalasang ginagamit bilang isang elemento ng proteksiyon para sa mga bearings.

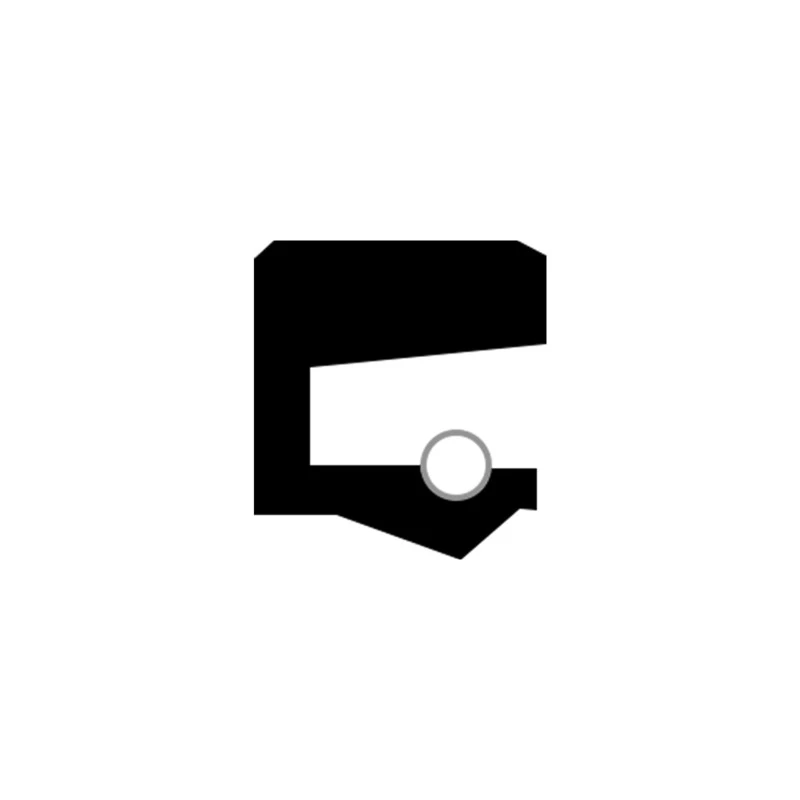

RCR203, RCR204 Rotary Skeleton-Free Single Lip Seal, Single Acting, Axial Open Groove Fixt na nakapirming pag-install, na kadalasang ginagamit sa mabibigat na industriya tulad ng Metallurgy at Shipbuilding.
RCR205 cut-off rotary skeleton-free single lip seal, solong kumikilos, axial open groove fixt na nakapirming pag-install, na kadalasang ginagamit sa mabibigat na industriya tulad ng metalurhiya at paggawa ng barko.
RCR206, RCR207 cut-off rotary frameless single lip seal, solong kumikilos, axial open groove fixt na nakapirming pag-install, na kadalasang ginagamit sa mabibigat na industriya tulad ng metalurhiya at paggawa ng barko. Angkop para sa mababang bilis ng pagbubuklod, ang medium ng sealing ay lithium-based grasa.
Mga Tampok at Aplikasyon ng Produkto:
Pangunahing aplikasyon

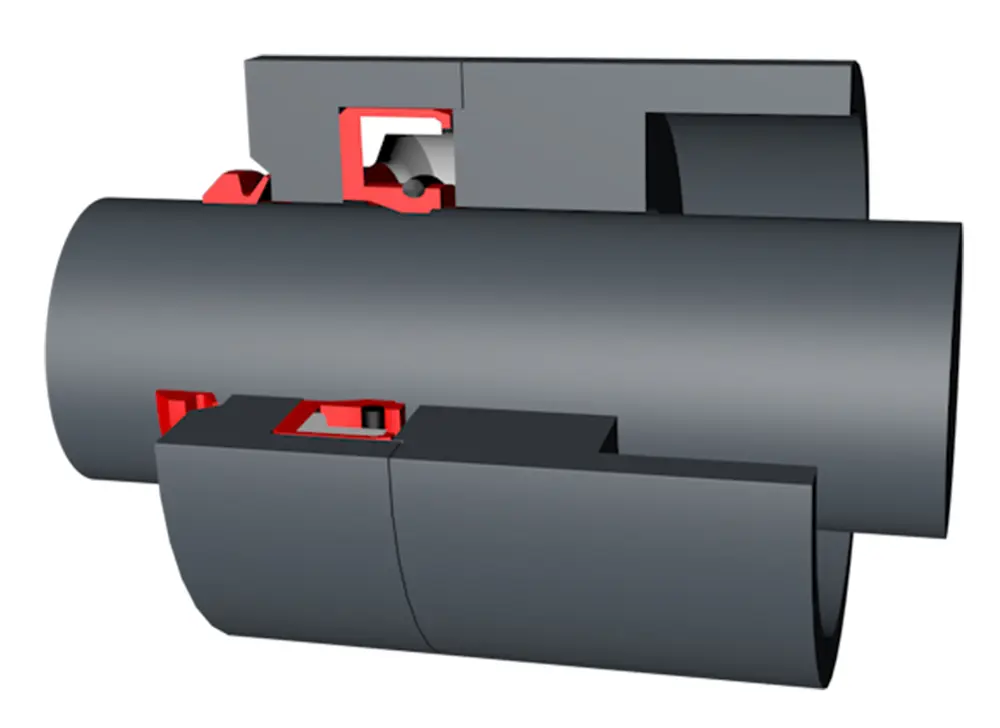

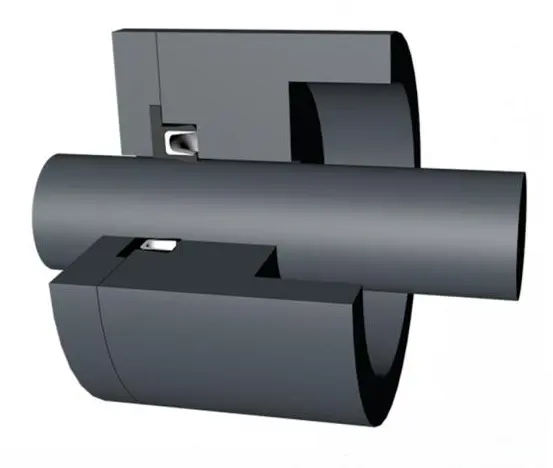

Ang pag -on ng mga rotary seal ay angkop para sa umiikot na shaft end sealing, pag -ikot ng shaft sealing, excavator, grabbers, rotary joints, rotary distributor, at ang ganitong uri ng selyo ay madalas na ginagamit sa industriya ng petrolyo at kemikal
Kalamangan
Ang pag-on ng mga rotary seal ay may malawak na hanay ng mga umaangkop na media at mga saklaw ng temperatura, mahusay na epekto ng pagbubuklod, mataas na paglaban sa presyon, maliit na laki ng cross-sectional, paglaban ng haydroliko, mababang alitan, at walang stick-slip na kababalaghan.
RCR101
Laki ng order
Φd ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
|
Tapos na ang ibabaw |
R tmax (μm) |
RA (μM) |
|
Pag -slide sa ibabaw ng pagtutugma ng goma/polyurethane seal Pag -slide sa ibabaw na tumutugma sa mga ptfe seal |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profile ng haba ng suporta sa haba ng profile |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Pag -order ng halimbawa
Model: RCR101
Laki ng Groove: 100x115x8
Materyal: NBR/POM

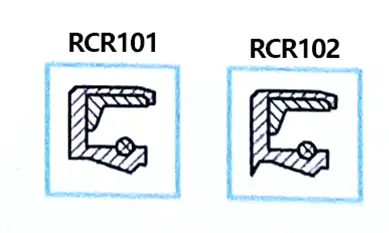

Uri ng Selyo: RCR101, RCR102
Pangunahing application: Angkop para sa umiikot na shaft end sealing
Mga Bentahe: Angkop para sa isang malawak na hanay ng media, isang malawak na saklaw ng temperatura, at mahusay na epekto ng pagbubuklod
Materyal: Polyurethane, goma/polyoxymethylene
|

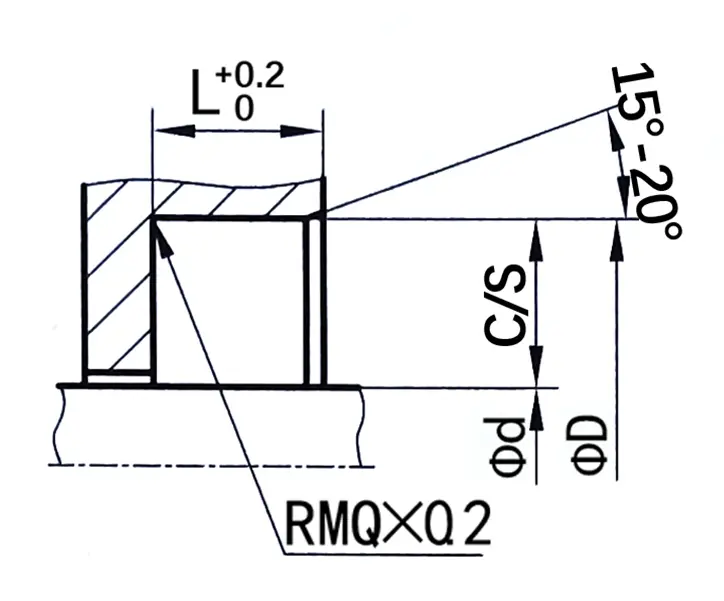

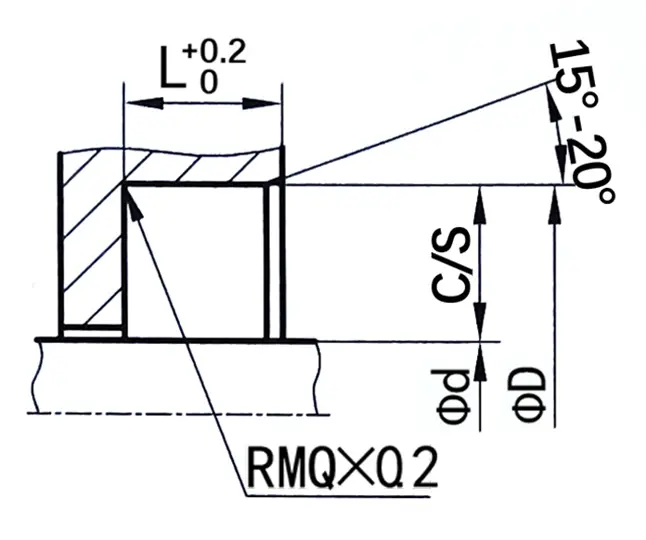

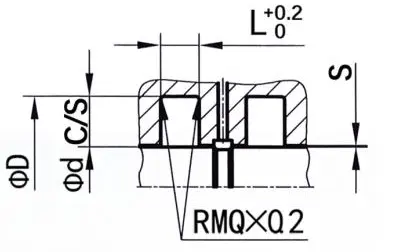

Mga halimbawa ng Groove ng Seal |
Ang mga sumusunod ay karaniwang mga sukat ng uka (rotary seal ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa) |
|||||
|
|
|
Φd |
Φd |
L |
C/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||
RCR115
Laki ng order
Φd ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
|
Tapos na ang ibabaw |
R tmax (μm) |
RA (μM) |
|
Pag -slide sa ibabaw ng pagtutugma ng goma/polyurethane seal Pag -slide sa ibabaw na tumutugma sa mga ptfe seal |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profile ng haba ng suporta sa haba ng profile |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Pag -order ng halimbawa
Model: RCR115
Laki ng Groove: 100x111x4.2
Materyal: ptfe4+nbr
Uri ng Selyo: RCR115
Pangunahing Application: Angkop para sa mga rotary shaft seal, excavator, grabbers, swivel joints.
Mga kalamangan: Maaari itong pigilan ang mataas na presyon, may maliit na laki ng cross-sectional, ay lumalaban sa hydraulic oil, ay may mababang alitan at walang stick-slip na kababalaghan.
Materyal: tetrafluoroethylene + nitrile goma o fluororubber
|

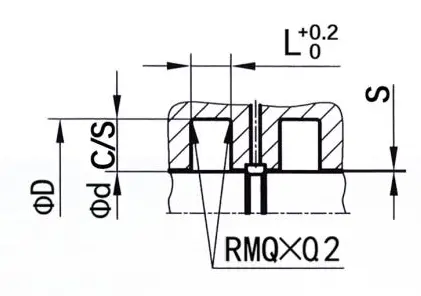

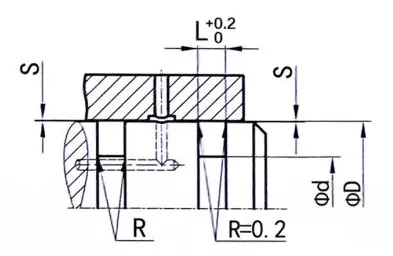

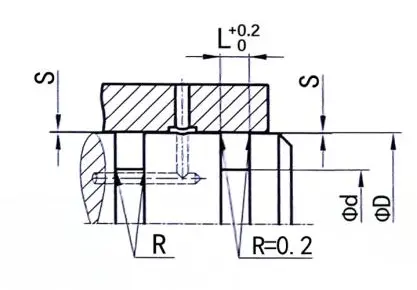

Mga halimbawa ng Groove ng Seal |
Ang mga sumusunod ay karaniwang mga sukat ng uka (rotary seal ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Pinakamataas na extrusion gap s |
||
|
100bar |
200bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Laki ng order
Φd ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
|
Tapos na ang ibabaw |
R tmax (μm) |
RA (μM) |
|
Pag -slide sa ibabaw ng pagtutugma ng goma/polyurethane seal Pag -slide sa ibabaw na tumutugma sa mga ptfe seal |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profile ng haba ng suporta sa haba ng profile |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Pag -order ng halimbawa
Model: RCR116
Laki ng Groove: 100x89x4.2
Materyal: ptfe4+nbr
Uri ng Selyo: RCR116
Pangunahing Application: Angkop para sa mga rotary shaft end seal, excavator, grabbers, rotary joints, rotary distributor.
Mga kalamangan: Ito ay angkop para sa isang malawak na hanay ng media at temperatura, ay may mahusay na epekto ng pagbubuklod, maliit na laki ng cross-sectional, malakas na pagtutol sa hydraulic oil, mababang alitan, at walang stick-slip na kababalaghan.
Materyal: tetrafluoroethylene + nitrile goma o fluororubber
|
Mga halimbawa ng Groove ng Seal |
Ang mga sumusunod ay karaniwang mga sukat ng uka (rotary seal ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
O-singsing |
Pinakamataas na extrusion gap s |
||
|
100bar |
200bar |
||||||||
|
8-39.9 |
ΦD-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
ΦD-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
ΦD-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
ΦD-15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
ΦD-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
ΦD-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR117

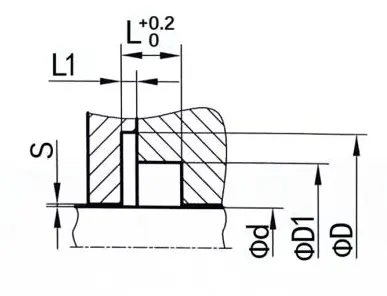

Laki ng order
Φd ...... panlabas na diameter
Φd1 ...... panlabas na diameter
Φd ...... panloob na diameter
L ...... lapad ng groove
L1 ...... lapad ng groove
|
Tapos na ang ibabaw |
R tmax (μm) |
RA (μM) |
|
Pag -slide sa ibabaw ng pagtutugma ng goma/polyurethane seal Pag -slide sa ibabaw na tumutugma sa mga ptfe seal |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Groove Bottom Groove side |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP Profile ng haba ng suporta sa haba ng profile |
50%-95% |
|
|
Tolerance |
|
|
Φd |
F8 |
|
Φd |
H8 |
Pag -order ng halimbawa
Model: RCR117
Laki ng Groove: 100x117.5x110.5x7.1x1.8
Materyal: ptfe4+v
Uri ng selyo: RCR117
Pangunahing Application: Angkop para sa pag -ikot ng shaft end sealing, ang ganitong uri ng selyo ay madalas na ginagamit sa industriya ng petrolyo at kemikal
Mga kalamangan: mababang alitan, paglaban ng kaagnasan, mataas na temperatura ng paglaban, na angkop para sa mataas na bilis
Materyal: PTFE, hindi kinakalawang na asero na tagsibol
|

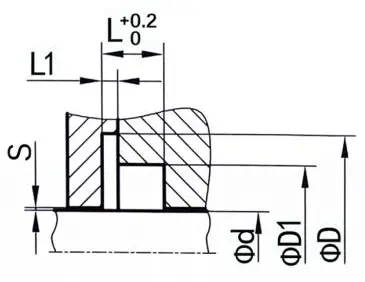

Mga halimbawa ng Groove ng Seal |
Ang mga sumusunod ay karaniwang mga sukat ng uka (rotary seal ng anumang laki sa loob ng saklaw ng laki ay maaaring magawa) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Pinakamataas na extrusion gap s |
|||
|
20bar |
100bar |
200bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17.5 |
Φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
