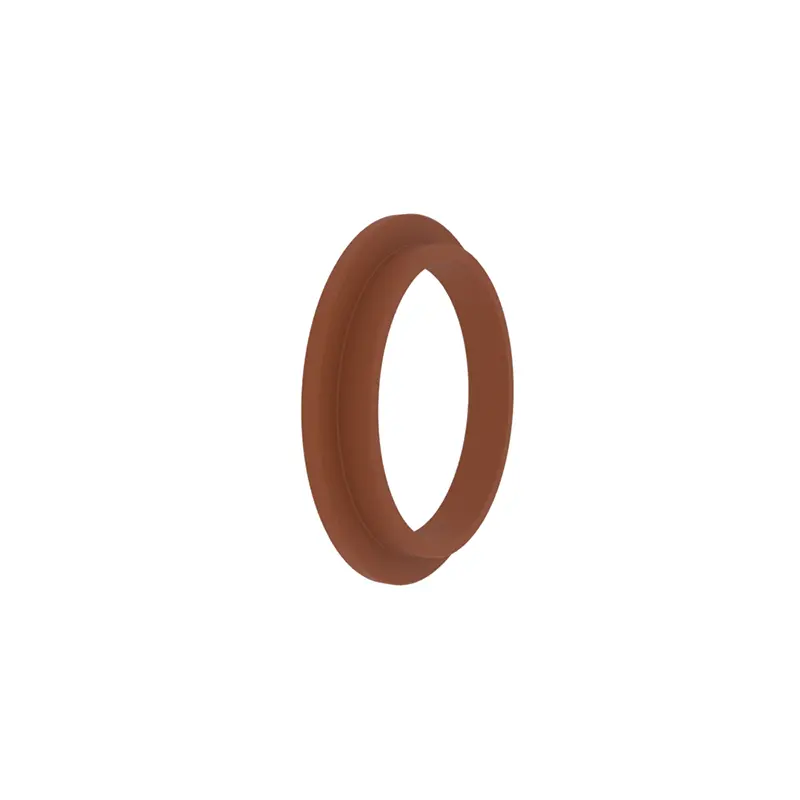

Ang pag -ring ng gabay sa selyo

Ang aming pag -singsing ng gabay sa selyo ay malawakang ginagamit sa mga haydroliko na mga cylinders, mga sistema ng pneumatic, makinarya sa industriya at iba pang mga patlang. Maaari kaming magbigay ng mga pasadyang solusyon ayon sa mga pangangailangan ng customer upang makatulong na mapabuti ang kahusayan sa operasyon ng kagamitan at pagiging maaasahan ng sealing. Ayon sa iba't ibang mga katangian, hinati namin ang pag -ring ng gabay sa selyo sa iba't ibang serye ng modelo.

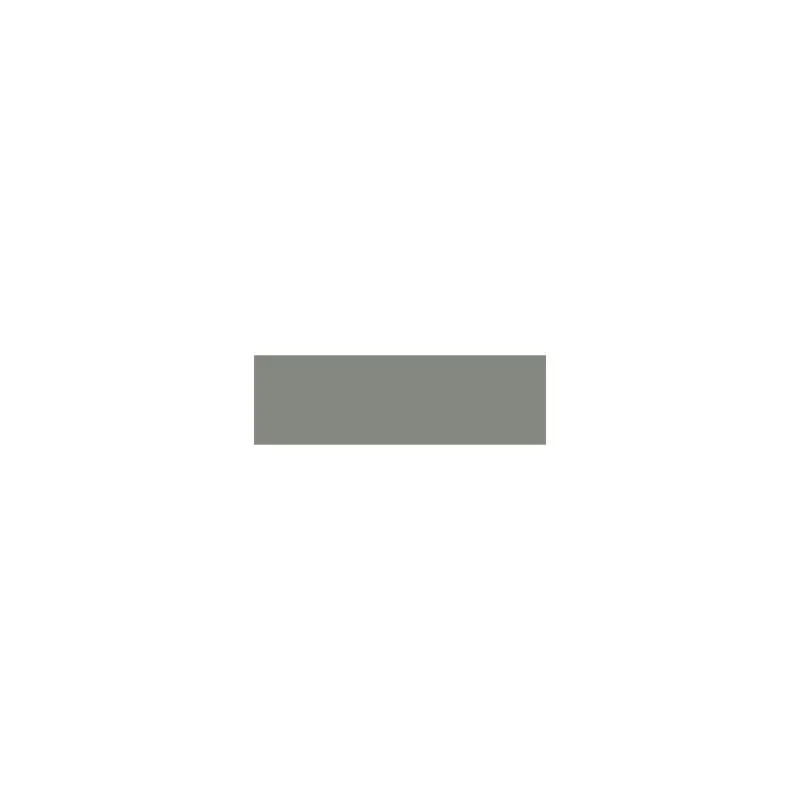

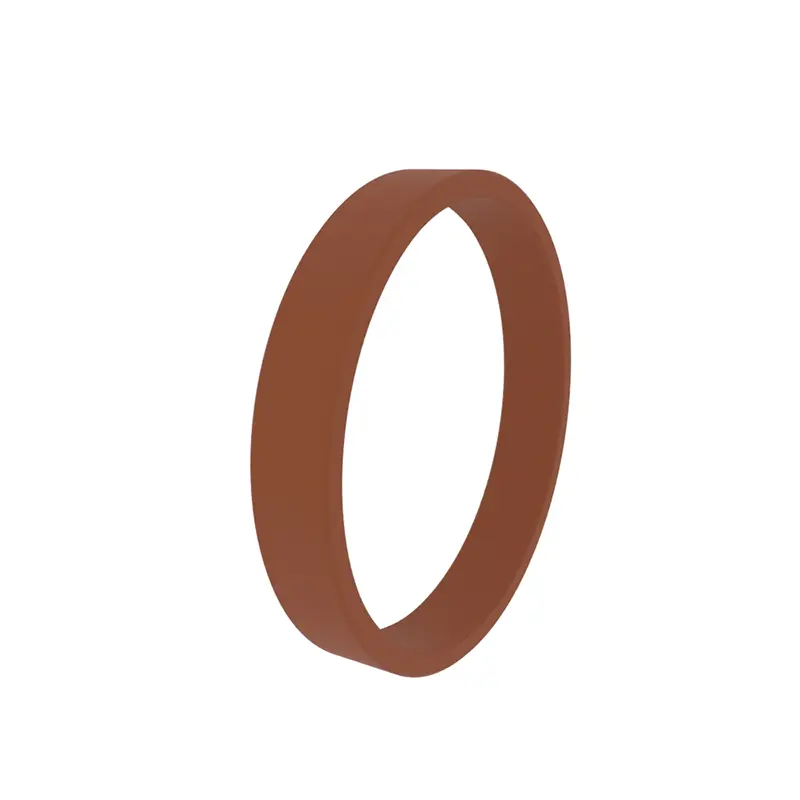

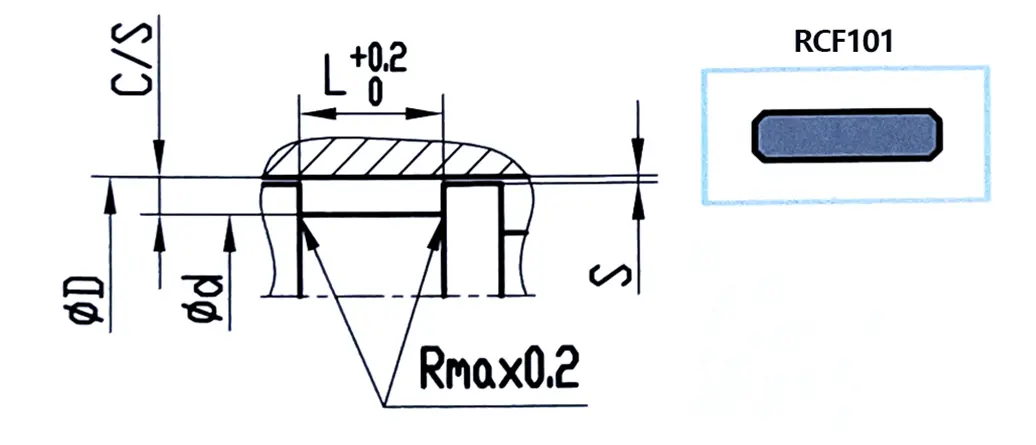

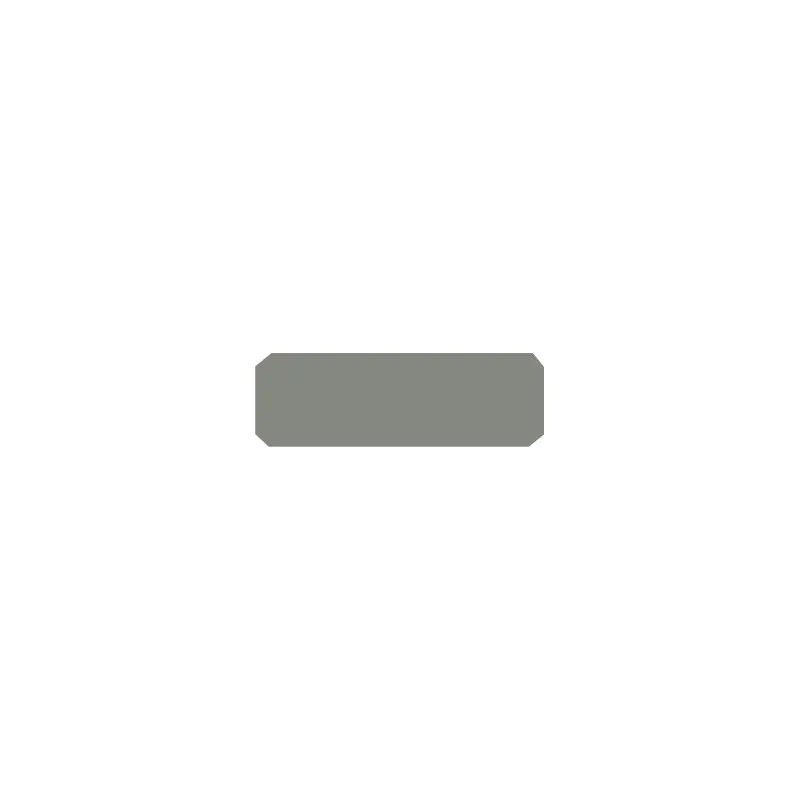

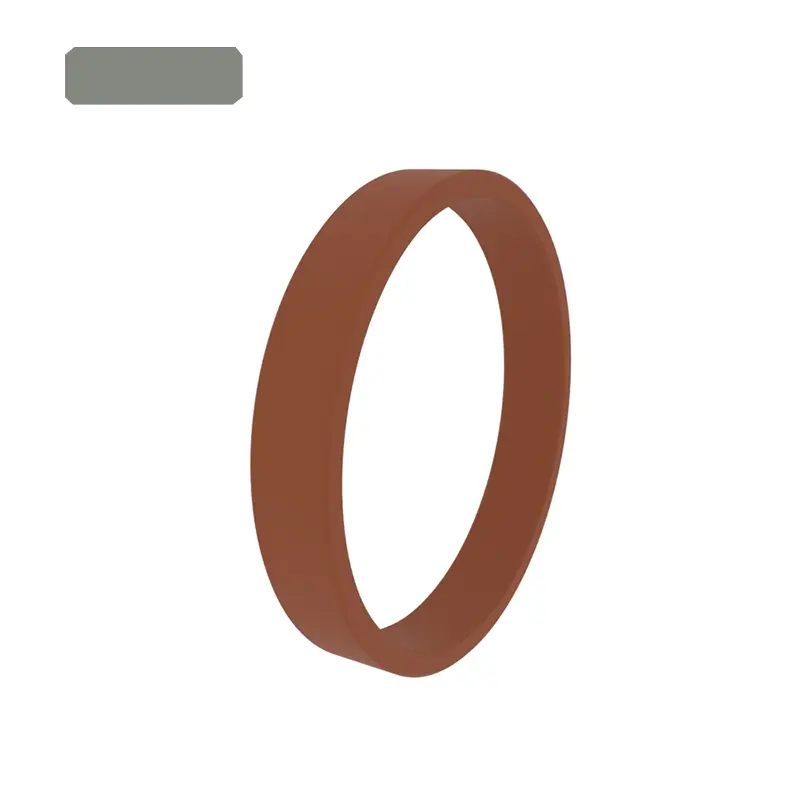

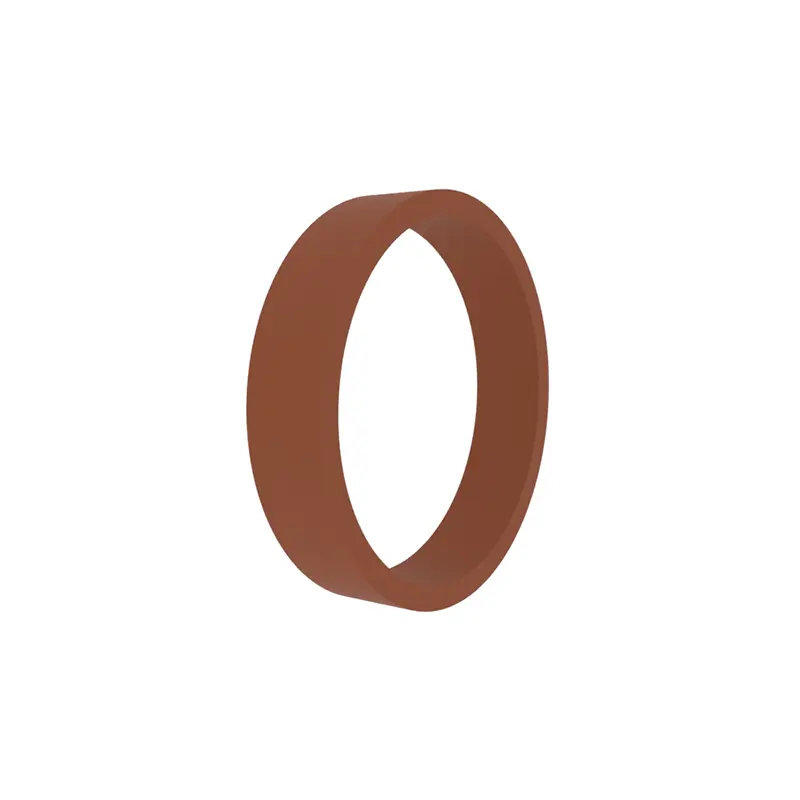

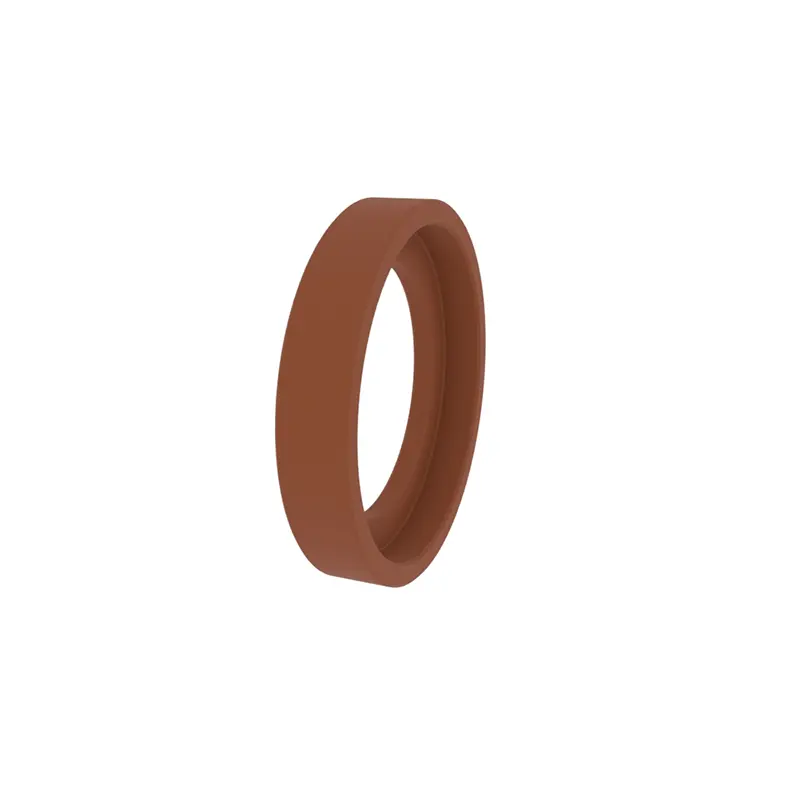

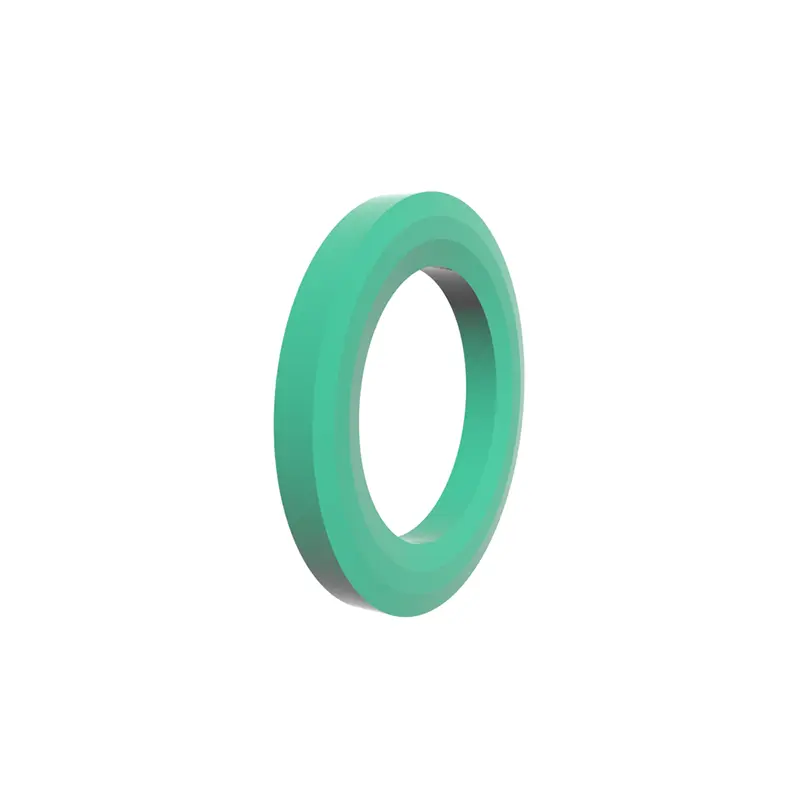

Ang RCF101, RCF102, RCFB102 Standard Guide Rings ay angkop para sa piston at piston rod guides ng mga cylinders. Karamihan sa kanila ay kailangang mabuksan at mai -install sa mga saradong grooves, o maaari silang buksan.

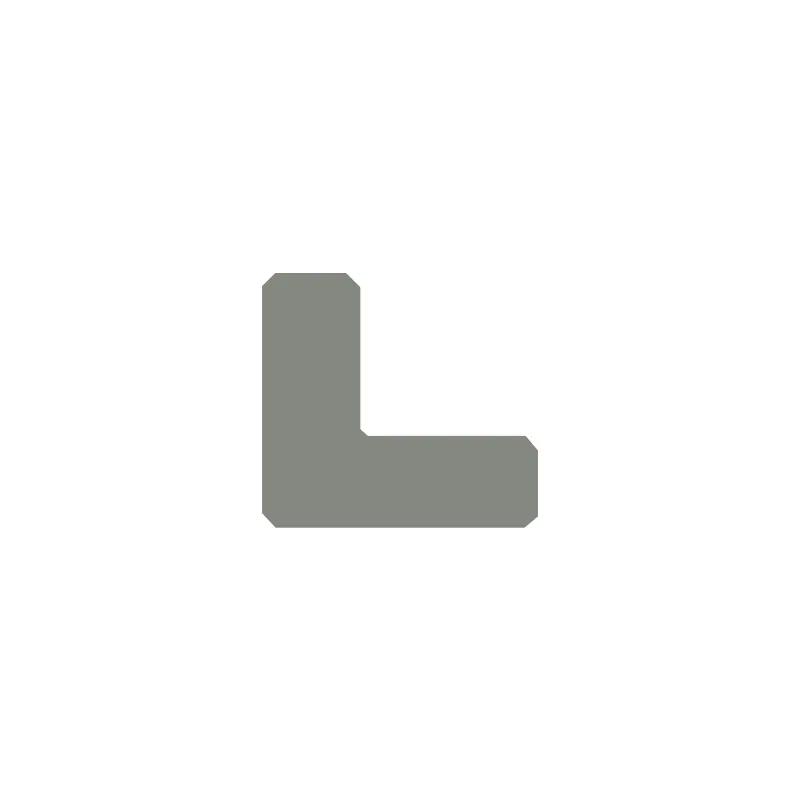

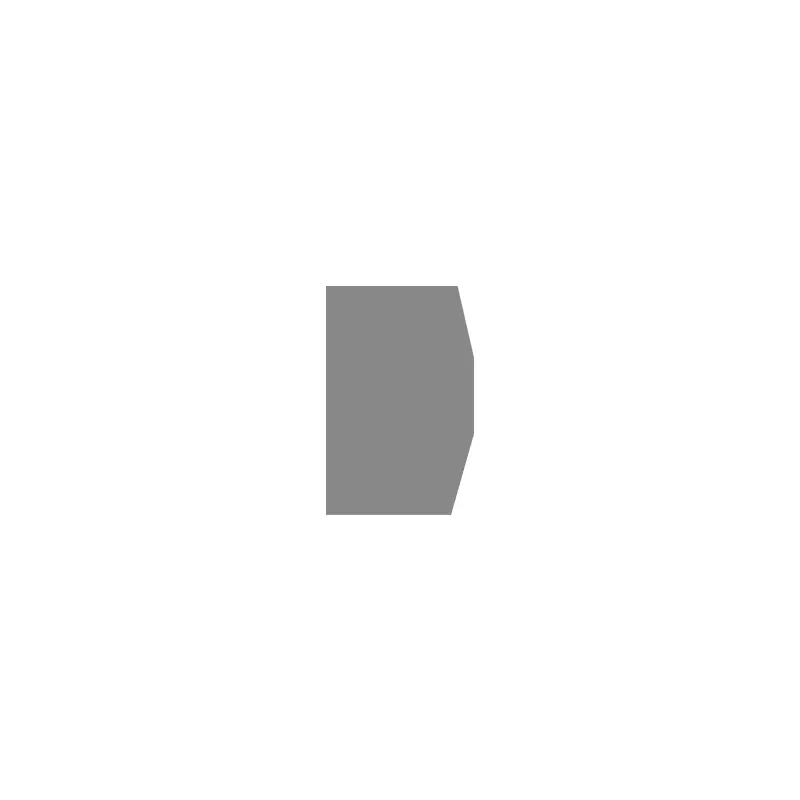

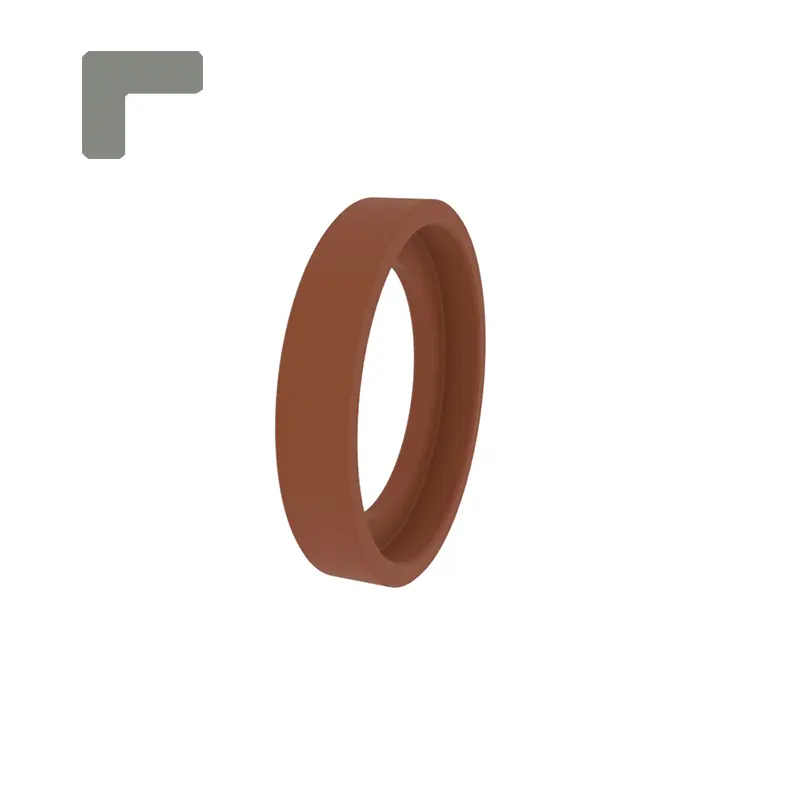

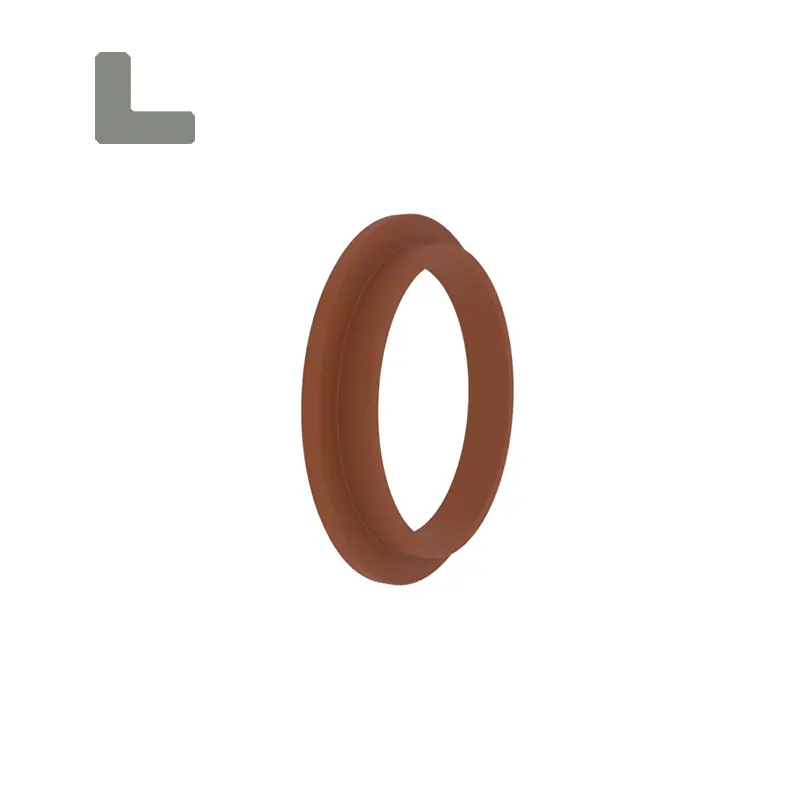

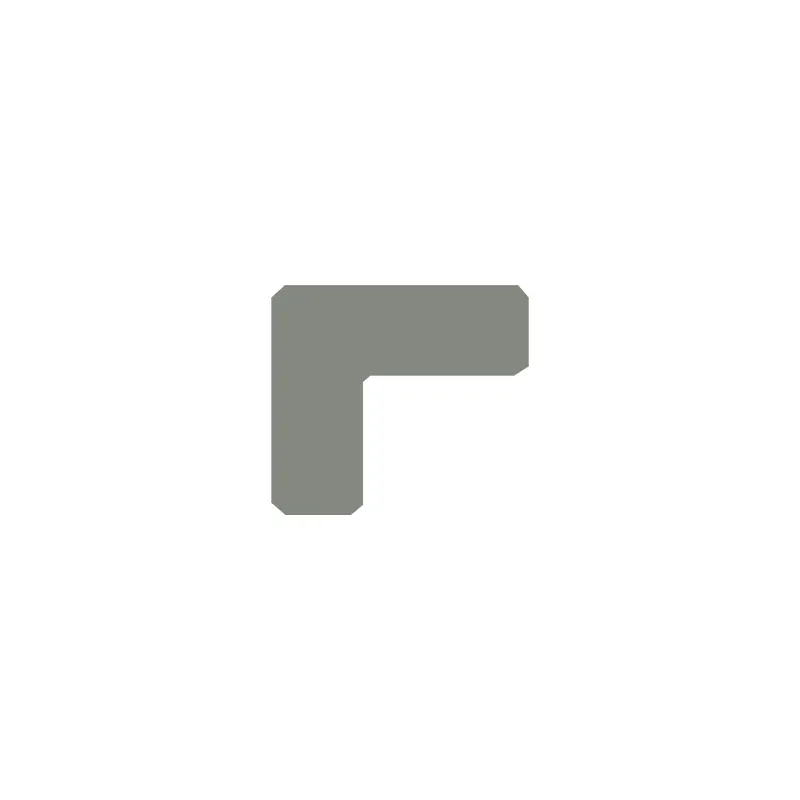

Ang RCF103, RCF104 Standard Guide Rings ay angkop para sa mga gabay sa piston. Ang disenyo na may mga sulok ay gumagawa ng mga pag -andar ng mga gabay na singsing at pagpapanatili ng mga singsing. Maaari itong maging bukas o hindi.

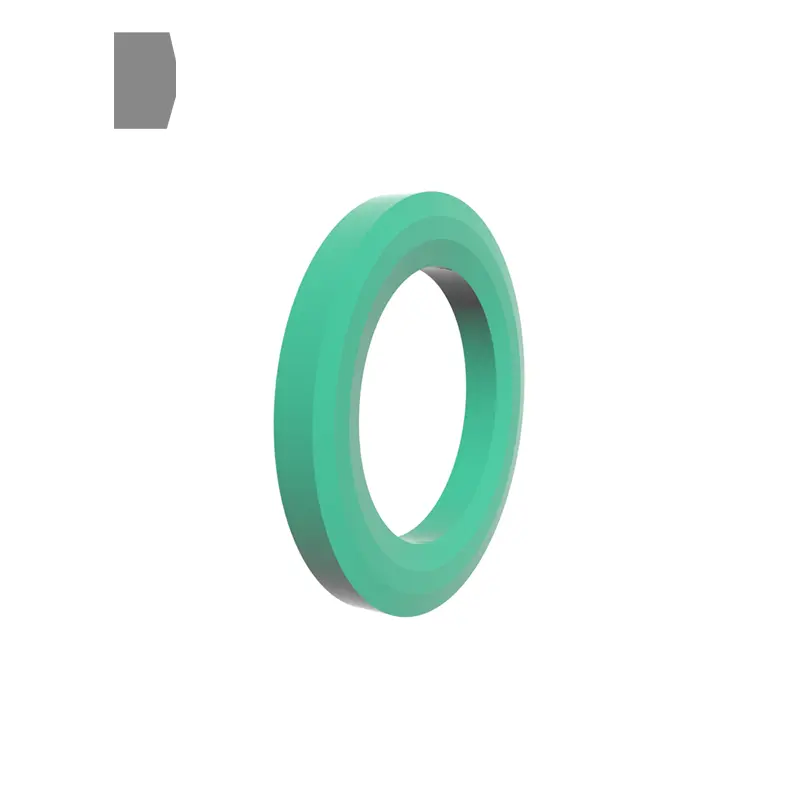

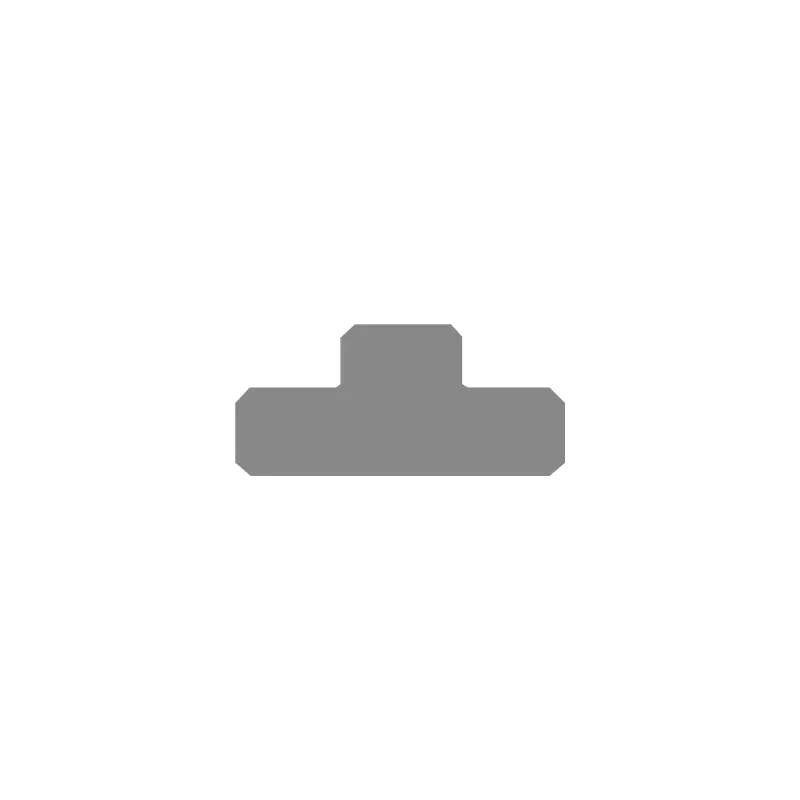

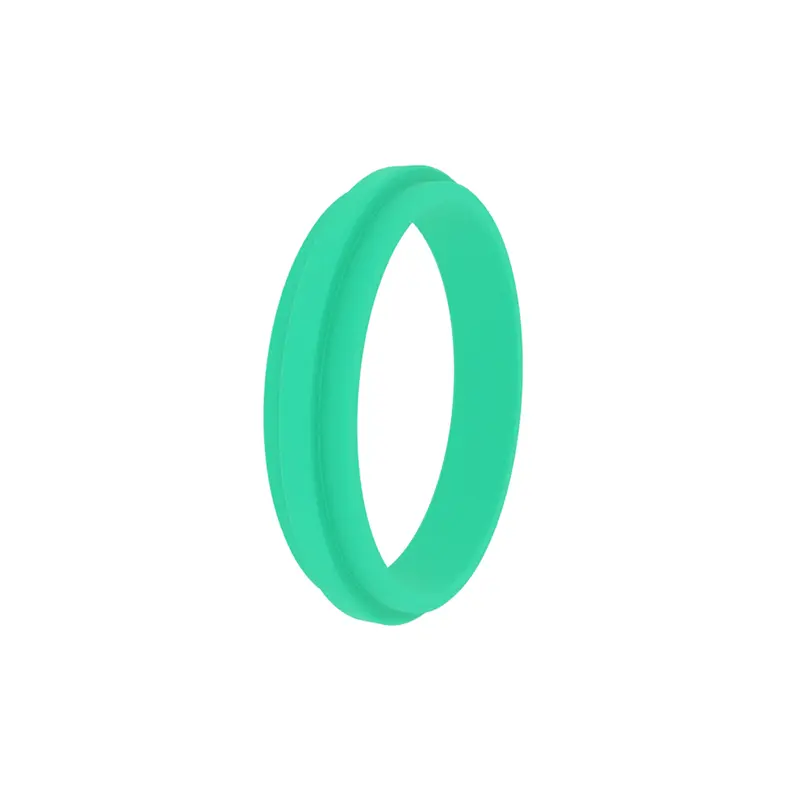

Ang RCF105 Standard Guide Ring ay angkop para sa mga gabay sa piston. Mayroon itong singsing na convex sa panloob na diameter. Maaari itong maging bukas o hindi.

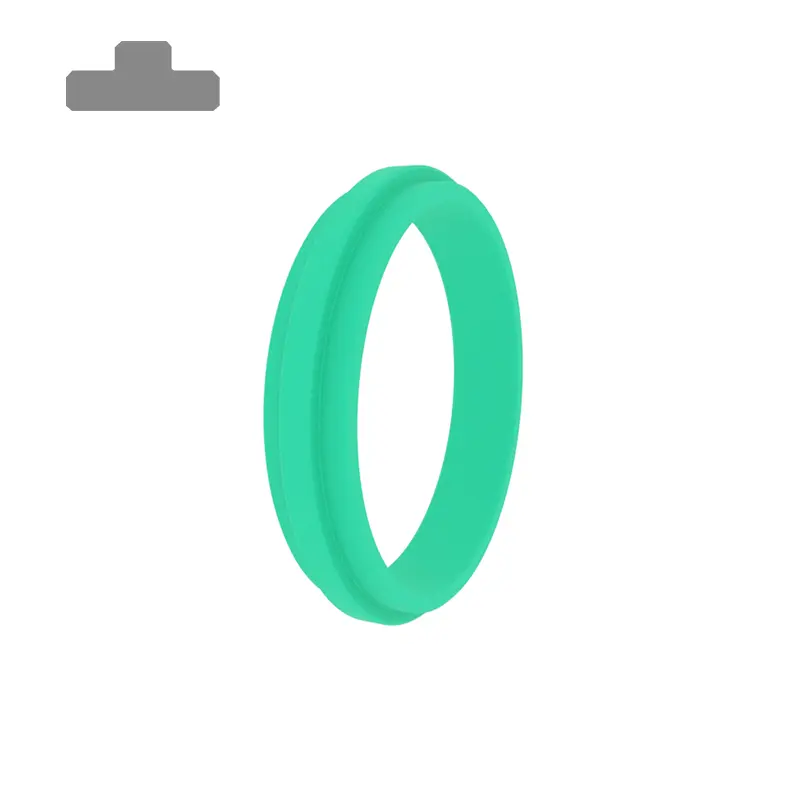

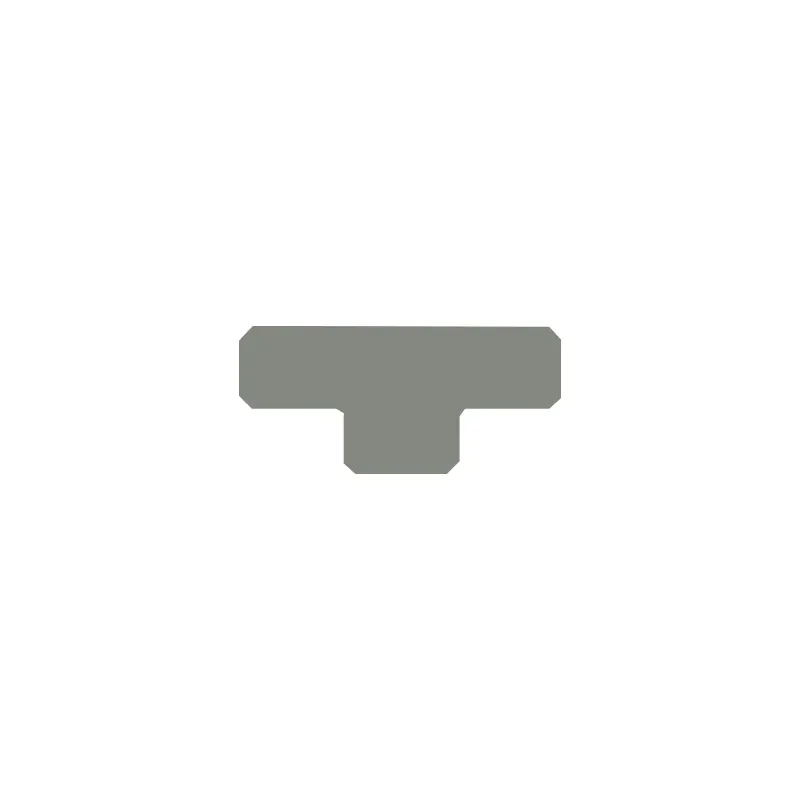

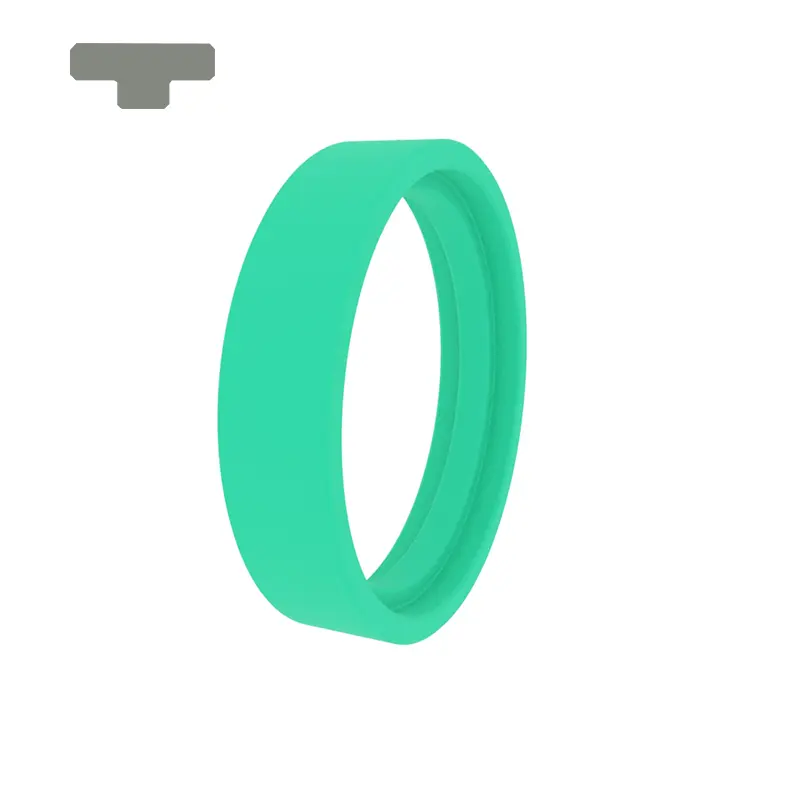

Ang RCF106 Standard Guide Ring ay angkop para sa mga gabay sa piston rod. Mayroon itong singsing na convex sa panlabas na diameter. Maaari itong maging bukas o hindi.

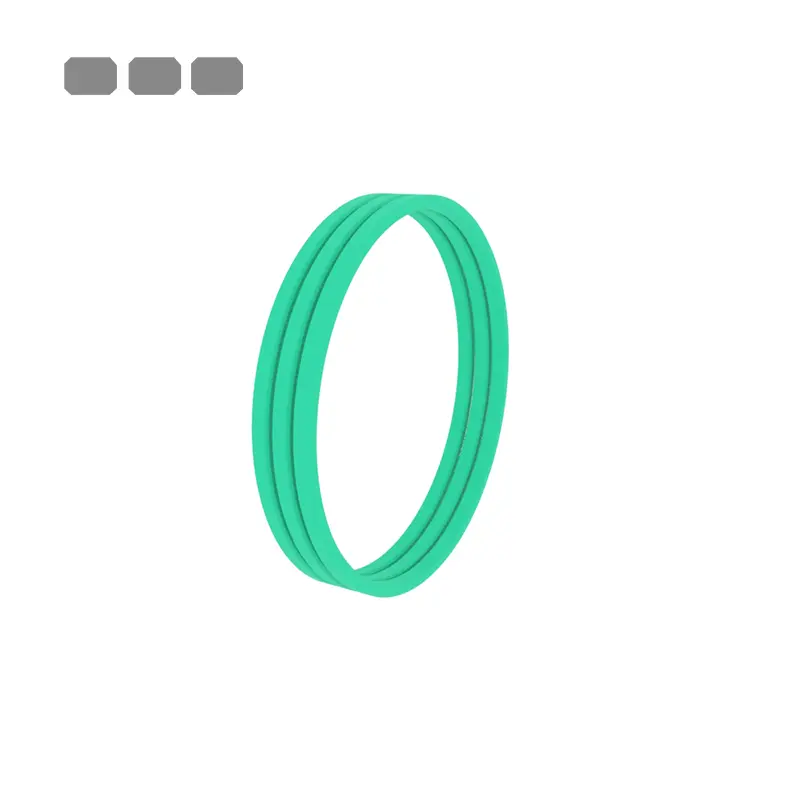

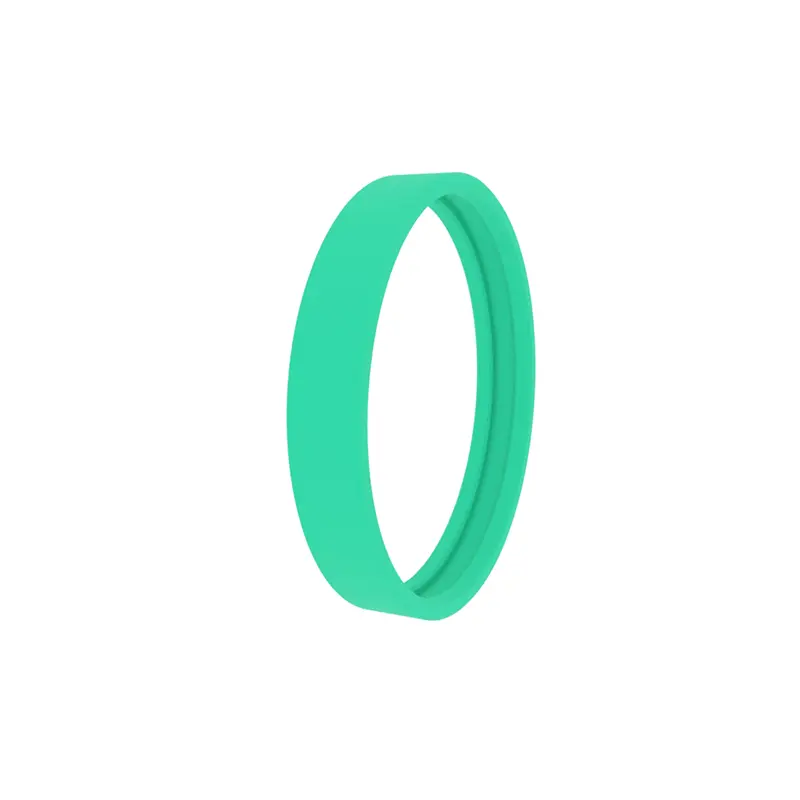

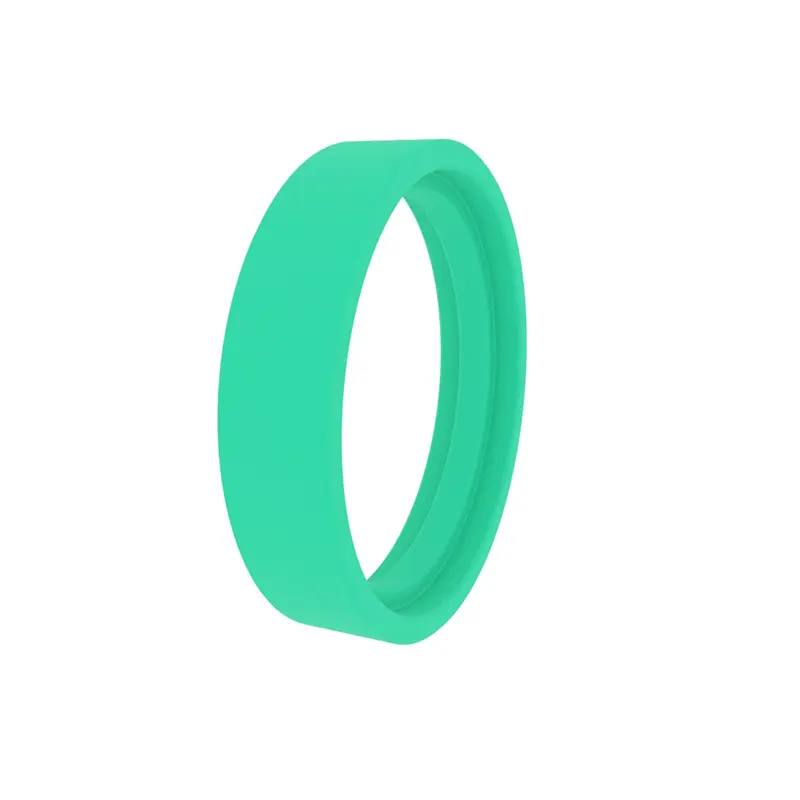

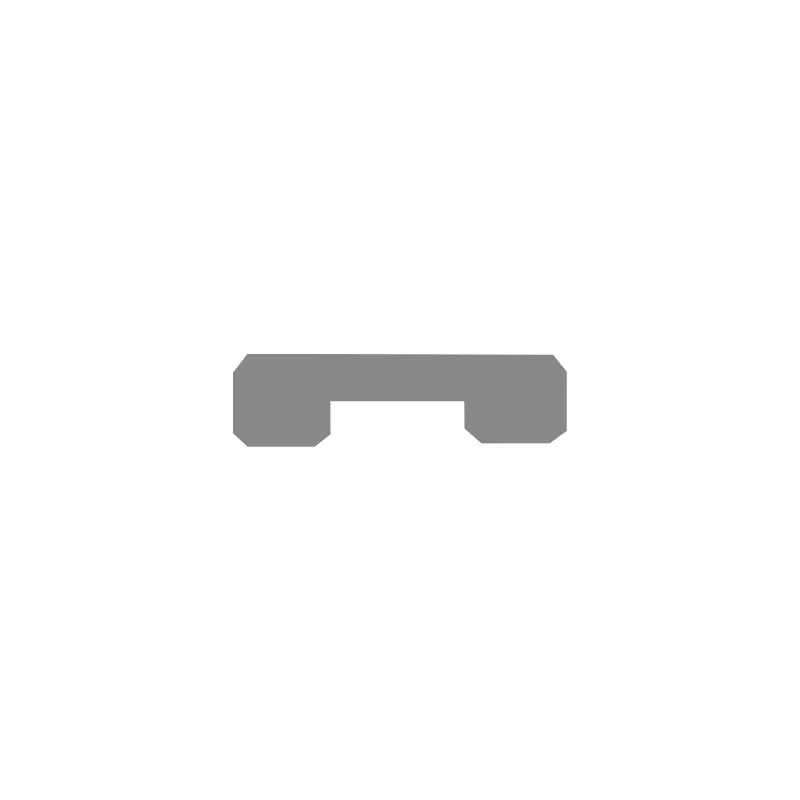

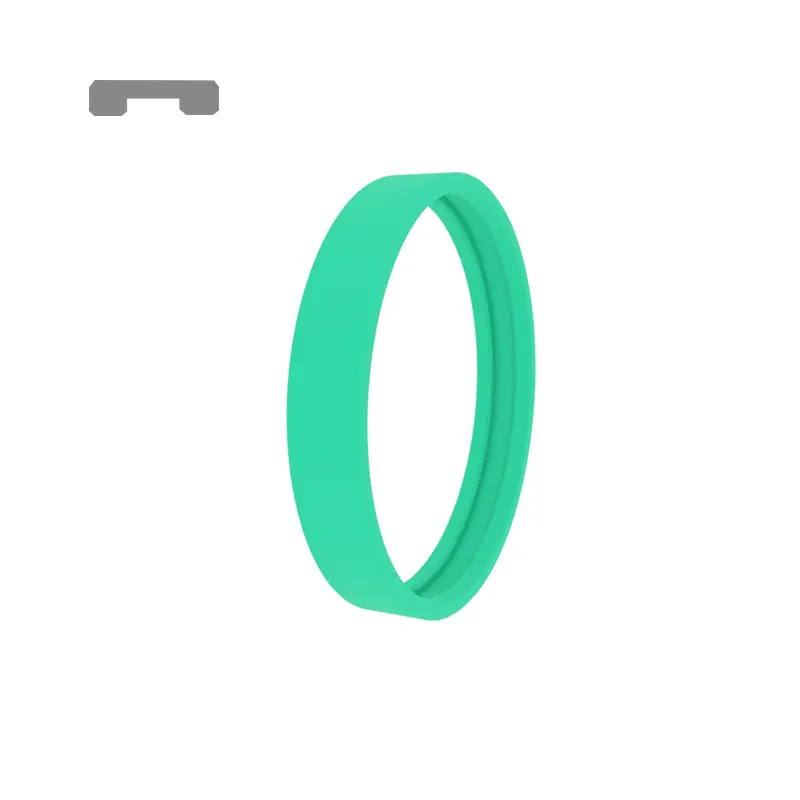

Ang RCF107 Standard Guide Ring ay angkop para sa mga gabay sa piston. Mayroon itong uka sa panloob na diameter. Maaari itong maging bukas o hindi.

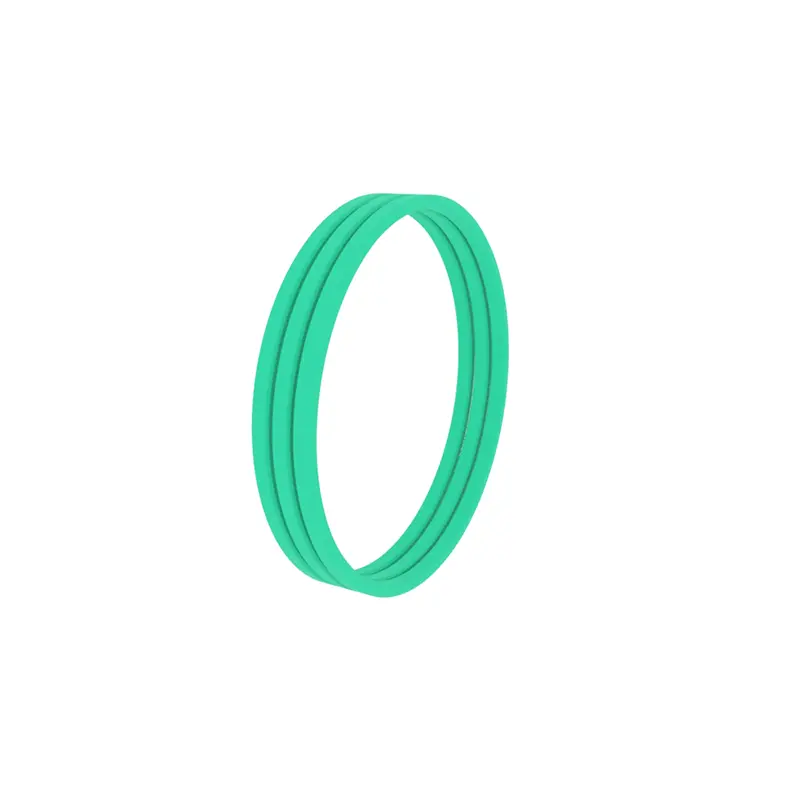

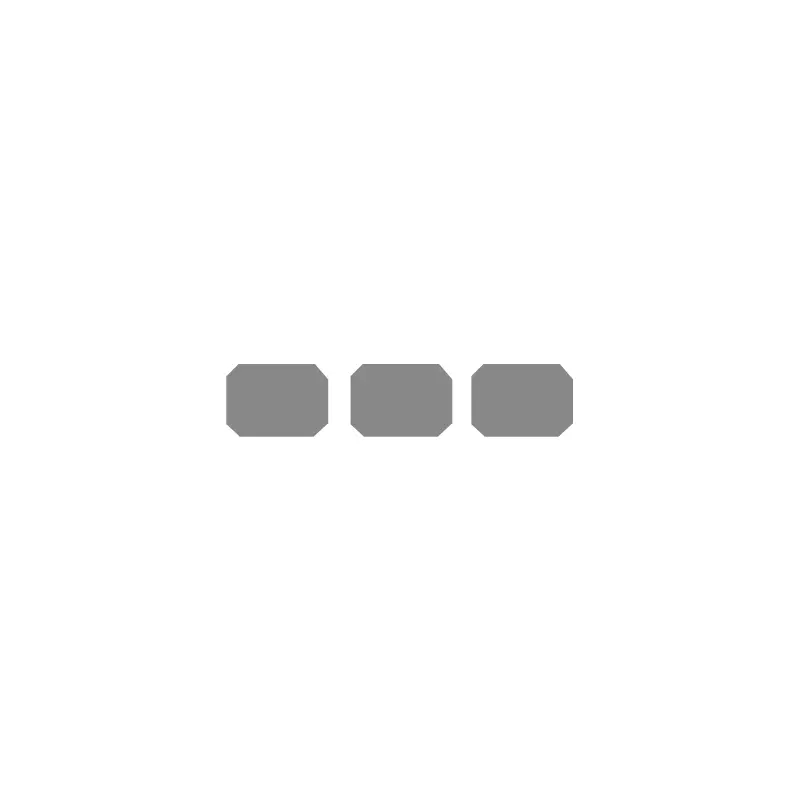

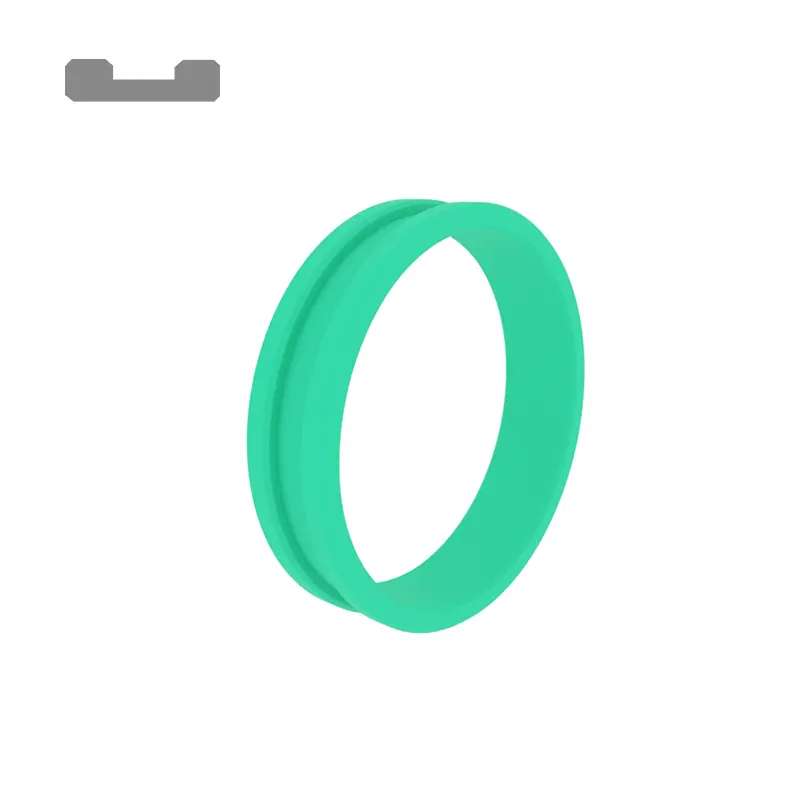

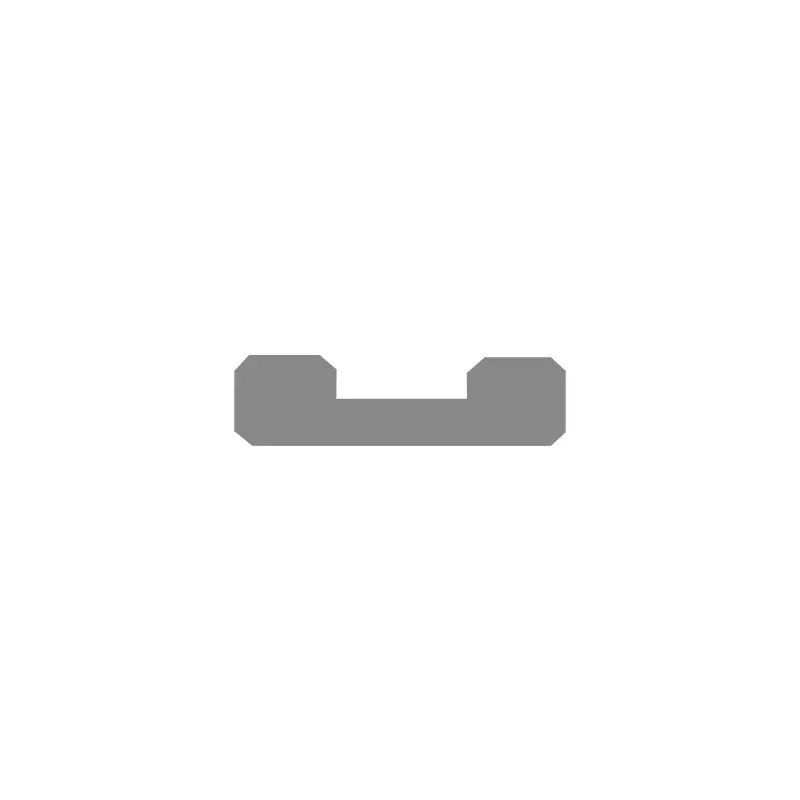

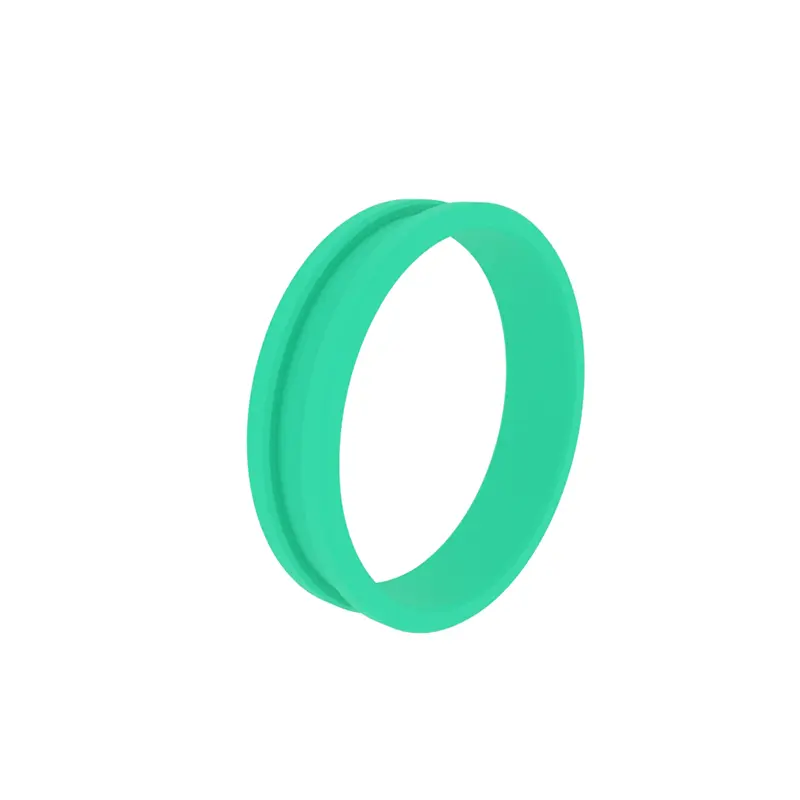

Ang RCF108 Standard Guide Ring, na angkop para sa Piston Rod Guiding, na may mga grooves sa panlabas na diameter, magagamit o walang pagbubukas.

Mga Tampok at Aplikasyon ng Produkto:

Mga Tampok ng Produkto

Ang pag-singsing ng gabay sa selyo, na angkop para sa ISO10766 Standard Cavity Groove, Metal-Plastic Matching, ay maaaring maiwasan ang "pagharang" at "pag-agaw", malakas na kapasidad na nagdadala ng pag-load, at nababanat pa rin bago maabot ang malutong na temperatura. Ang mga gilid ng singsing ng gabay ay chamfered upang maiwasan ang mga gilid mula sa pagkawasak sa puwang na nabuo ng semicircular chamfer ng lukab ng lukab.

Pangunahing aplikasyon

Ang makinarya ng engineering, makinarya ng agrikultura, makinarya ng paghubog ng iniksyon, pag -load at pag -load ng mga platform, sumusuporta sa mga cylinders, pang -industriya na sasakyan, pagpindot, metalurhiko cylinders.

Halimbawa 1 ng gabay na singsing na singsing para sa piston rod

Halimbawa 2 ng isang piston gabay na singsing na singsing

Mga Materyales

1. Ptfe (para sa medium at light load);

2. POM o PA (para sa mga light load);

3. Phenolic Resin + Fabric Fiber (Para sa Malakas na Naglo -load)

Pagpili ng lapad ng singsing ng gabay at numero

Ang pormula ay maaaring magamit upang preliminarily matukoy t = (f*f) / (d*pr)

T: Lapad ng Gabay sa Gabay (mm), F: Maximum Radial Load (N), F: Kaligtasan Factor, PR: Pinakamataas na Pinapayagan na Radial Load (N/mm²), D: Diameter ng Piston o Piston Rod (mm)

Halimbawa: d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14.8mm

Ang kinakalkula na pagpipilian ay upang pumili ng isang gabay na singsing na may lapad ng t = 15mm o dalawang gabay na singsing na may lapad na 9.7mm. Kung ang dalawang gabay na singsing na may lapad na 9.7mm ay napili, ang kadahilanan ng kaligtasan ay maaaring tumaas sa 2.6. Karaniwan, ang inirekumendang kadahilanan ng kaligtasan ay f = 2

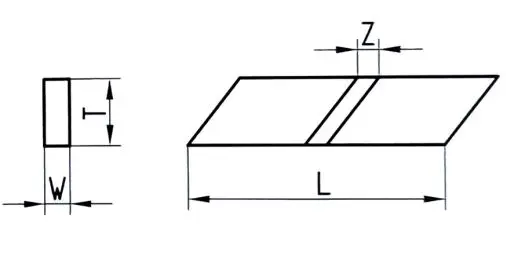

Pagpapasiya ng haba ng pagputol

L = 3.14* (D -W) -K para sa piston

L = 3.14* (d+w) -k para sa piston rod

Ang K ay ang pare -pareho ng temperatura, ang 0.8 ay napili kapag ang temperatura ay nasa ibaba ng 120 degree, at ang 2.0 ay napili kapag ang temperatura ay higit sa 120 degree.

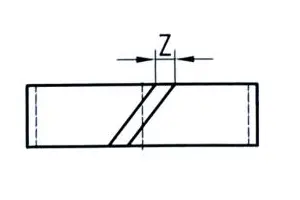

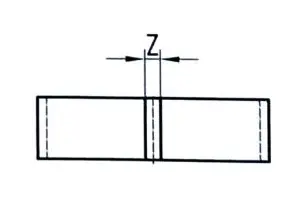

Pagkalkula ng pagputol ng puwang z

Uri ng Incision

30 ° bevel cut

Tuwid na hiwa (pangunahing ginagamit para sa pag-ikot o swing at non-standard grooves)

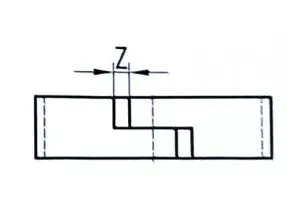

Ang hugis na Z (ay mayroon ding function ng sealing)
