Ang pag -on ng mga static seal

Nagbibigay kami ng isang buong hanay ng mga solusyon sa static seals, na sumasaklaw sa karaniwang pangkalahatang layunin at high-pressure na mga espesyal na produkto. Ang RCFL106/102 at RCK126 ay mga pangunahing modelo na may simpleng istraktura at malawak na aplikasyon; Ang RCS130/131 at RCFL108 ay nagpatibay ng extrusion na panlabas na disenyo ng pag -install ng diameter upang matiyak ang katatagan ng pag -embed ng uka; Ang RCK120/127 at iba pang mga katulad na mga produkto ng serye ay nakamit ang parehong pagiging maaasahan sa pamamagitan ng pag -install ng panloob na diameter.

Bilang tugon sa mga pangangailangan ng flange sealing, ang RCF110 at RCR118 ay maaaring magdala ng presyon sa parehong direksyon, at ang direksyon ng presyon ay dapat ipahiwatig kapag nag -order. Ang linya ng produkto ay ganap na sumasaklaw sa mababang presyon sa mga kondisyon ng pagtatrabaho sa high-pressure, at ang materyal ay lumalaban at lumalaban sa kaagnasan, at malawakang ginagamit sa mga sistema ng haydroliko, mga koneksyon sa pipeline at pang-industriya na sealing.

Mga Tampok at Aplikasyon ng Produkto:

Application: Pangkalahatang Layunin, ID Seal, OD SEAL, Axial Seal

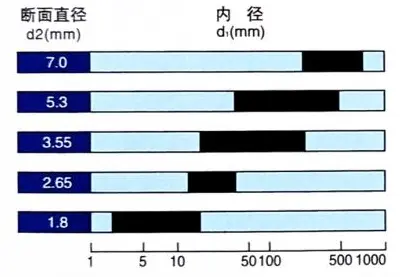

Mga pagtutukoy ng O-Ring at Grooves

Laki ng order

Φd1 ...... panloob na diameter

Φd2 ...... diameter ng seksyon

Pag -order ng halimbawa

Model: RCFL106

Diameter ng Inner Diameter Diameter: 14x1.8

Materyal: NBR

Application

Presyon mula sa loob: Ang O-singsing ay naka-compress mula sa labas ng diameter

Presyon mula sa labas: Ang O-singsing ay naka-compress mula sa loob ng diameter

Ang mga O-singsing ay may tumpak na pagpapahintulot sa pagmamanupaktura. Ang pinapayagan na pagpapaubaya ay na-standardize ayon sa DIN3771 at ISO3601/1 (diameter ng cross-section hanggang sa 7mm, panloob na diameter hanggang sa 670mm). Ang kaukulang pagpapahintulot ay ipinapakita sa sumusunod na talahanayan.

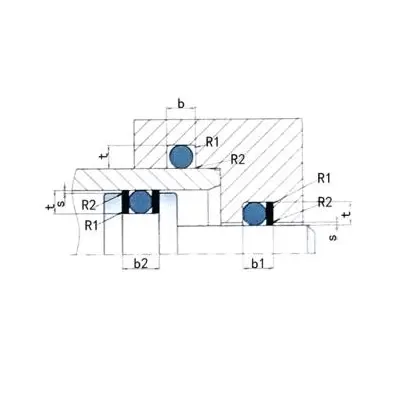

Laki ng uka

Seksyon D2	Lalim ng groove t						Groove Width Unit: mm (+0.20)			Radius R1 mm
mm	Static		Dynamic (Hydraulic)		Dynamic (Pneumatic)		b Walang retaining ring	B1 1 Pagpapanatili ng singsing	B2 2 Pagpapanatili ng mga singsing
1.00	0.65	± 0.05	0.75	± 0.02	0.80	± 0.02	1.4	2.4	3.4	0.2-0.4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0.2-0.4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0.2-0.4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0.2-0.4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0.2-0.4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0.2-0.4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0.2-0.4
3.50	2.80	± 0.07	3.05	± 0.05	3.20	± 0.05	4.8	5.3	7.8	0.3-0.6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0.3-0.6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0.3-0.6
5.00	4.15	± 0.10	4.45		4.65		6.8	8.8	10.8	0.3-0.6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0.6-1.0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0.6-1.0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0.6-1.0
