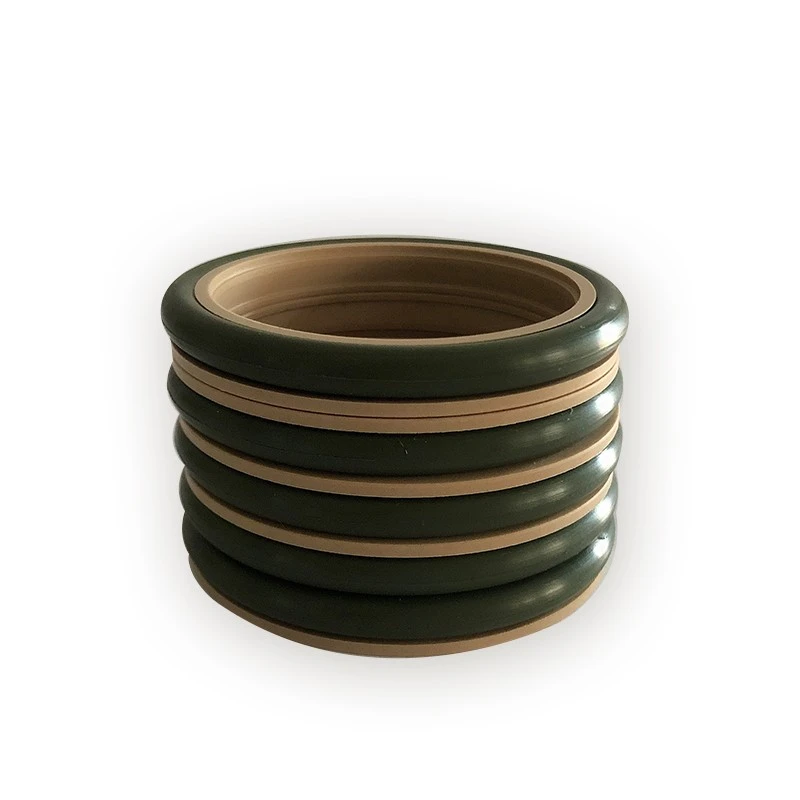

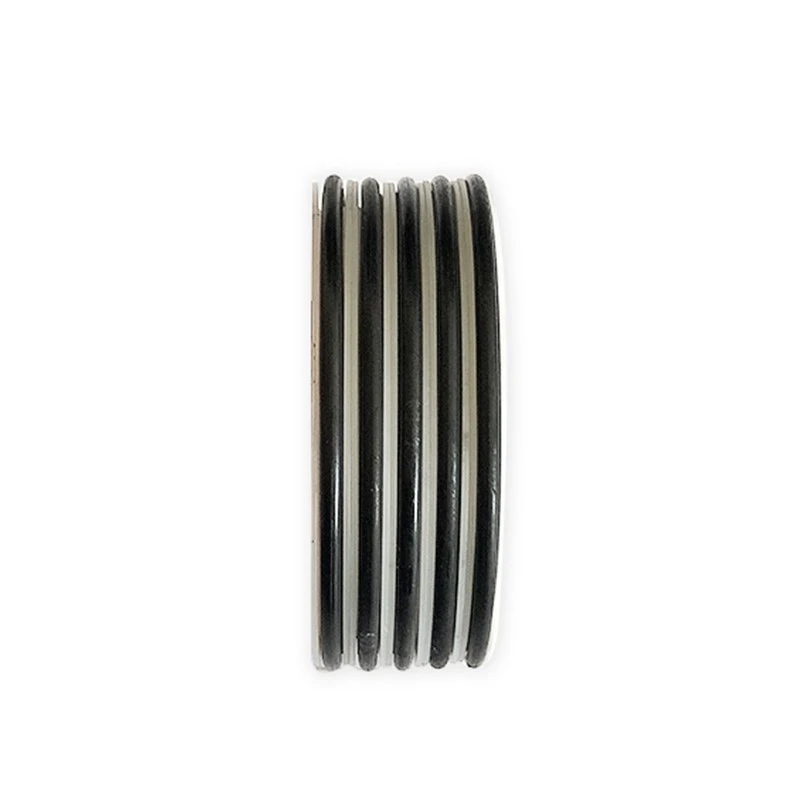

Ang aming serye ng High Pressure Rotary Seals ay sumasaklaw sa iba't ibang mga produktong may mataas na pagganap, kabilang ang RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS at RC2057, na idinisenyo para sa pag-record at pag-ikot ng paggalaw sa hydraulic, pneumatic at water pressure environment.

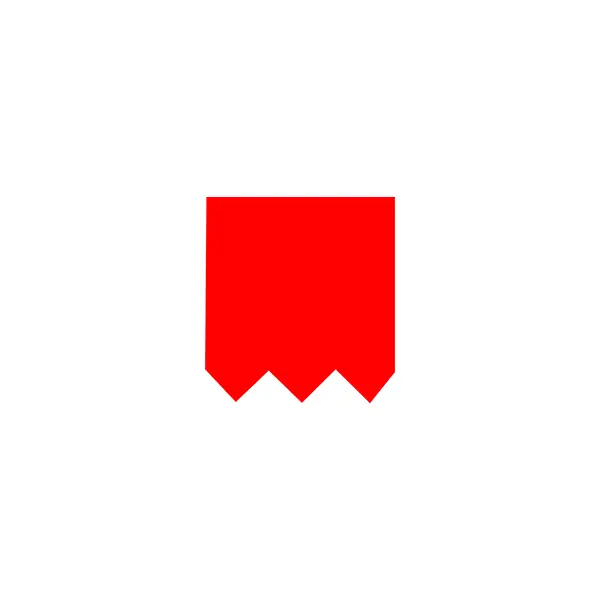

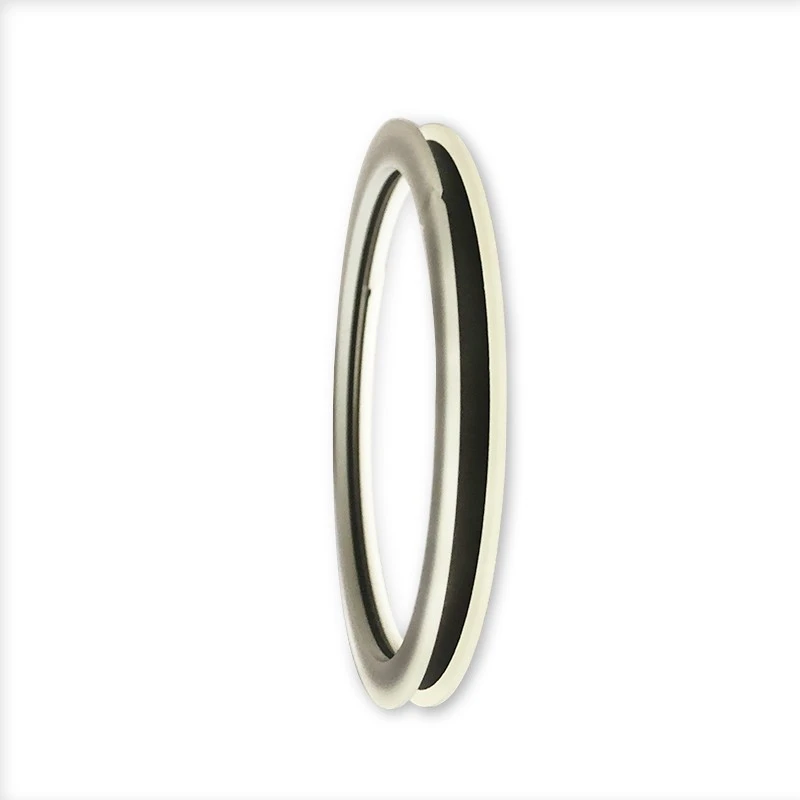

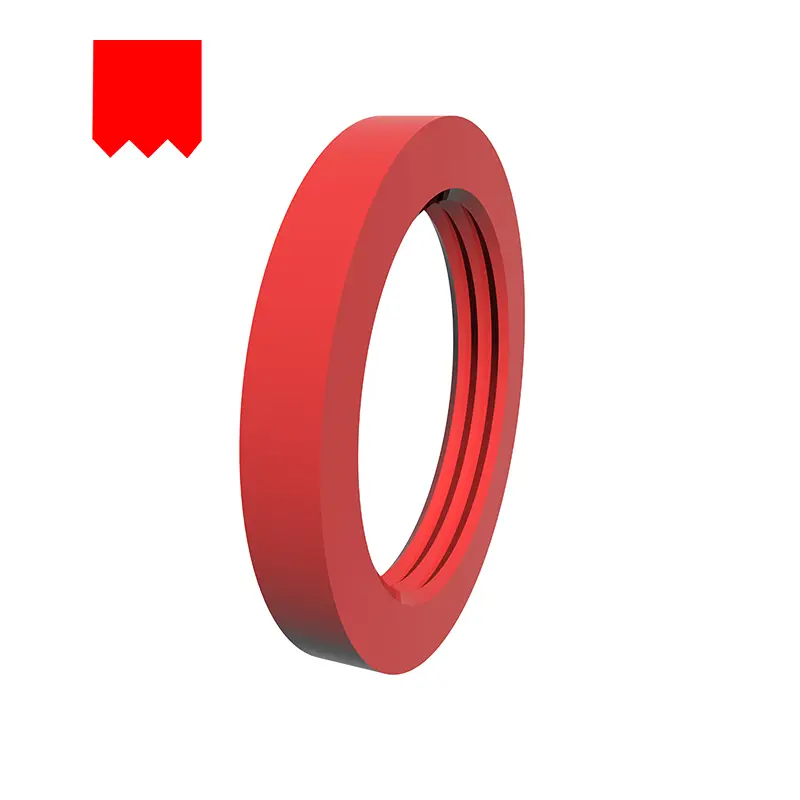

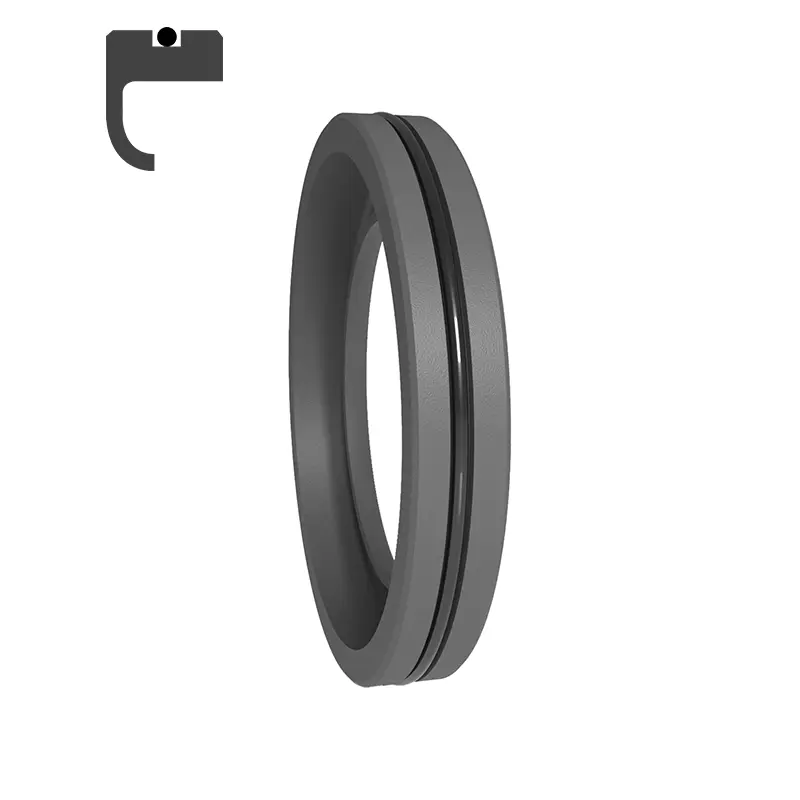

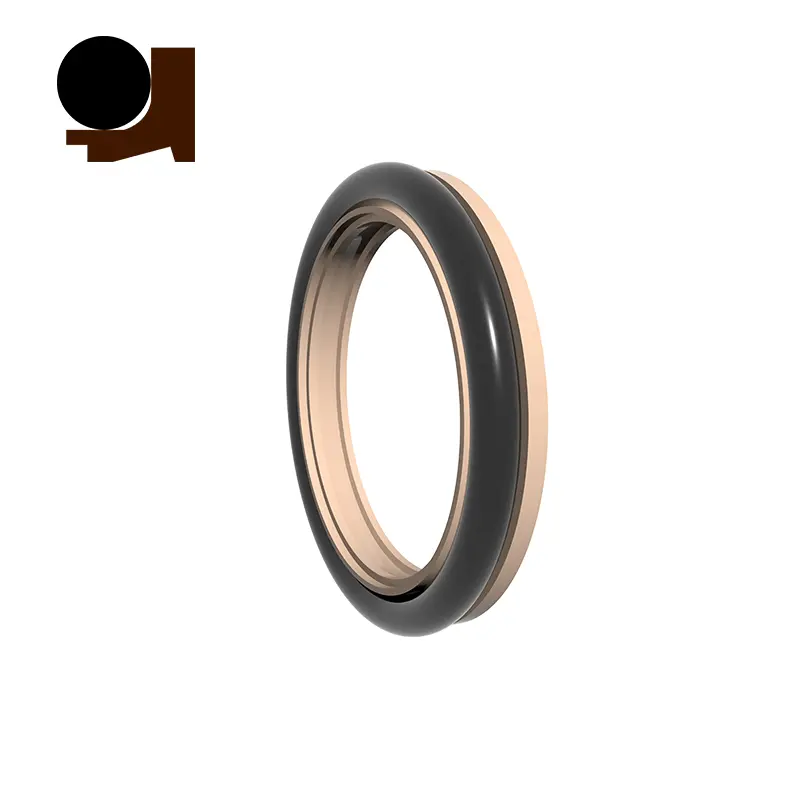

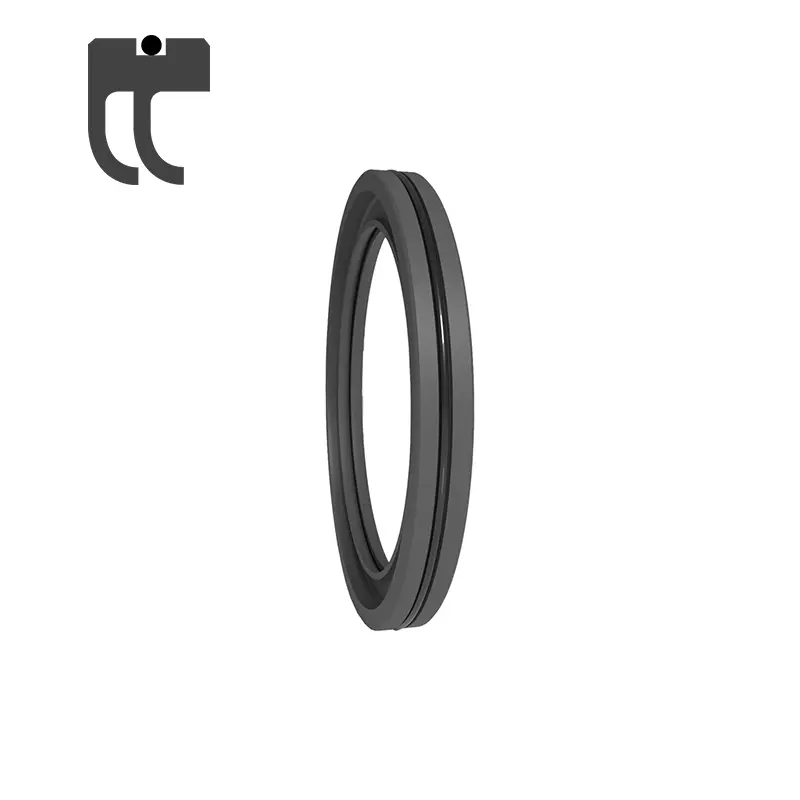

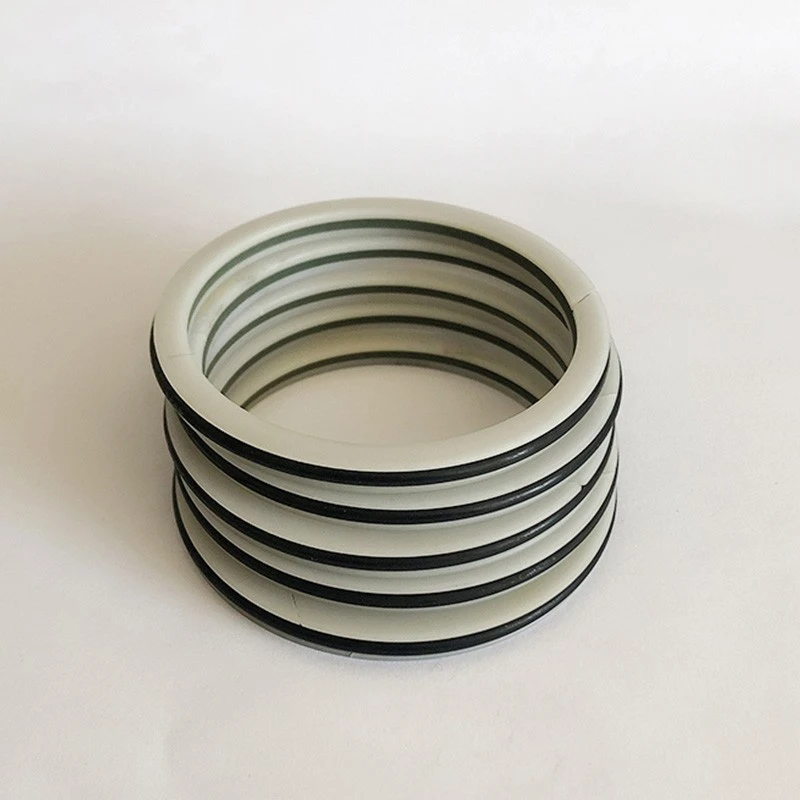

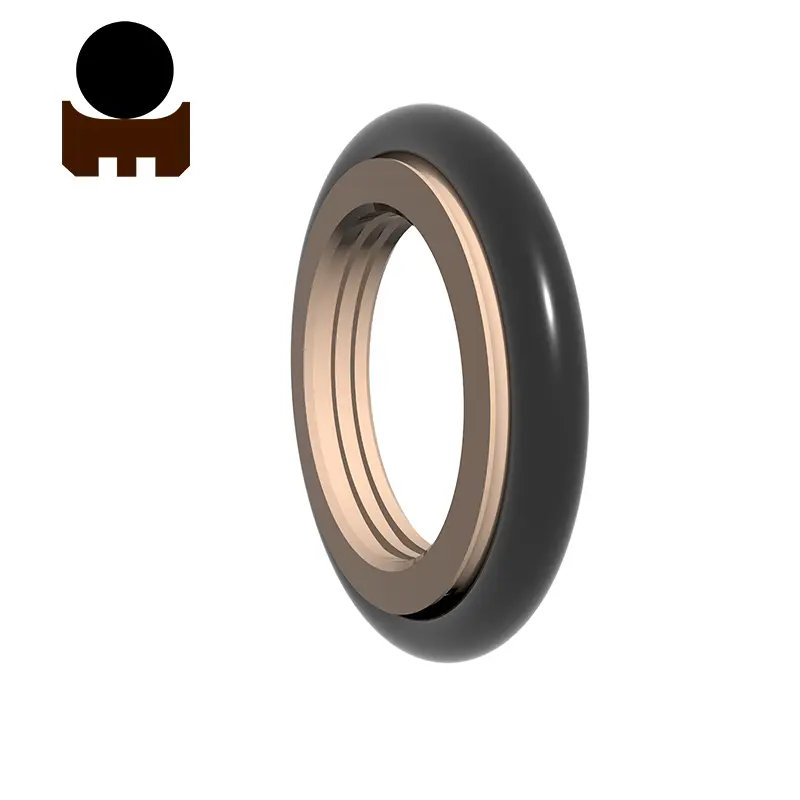

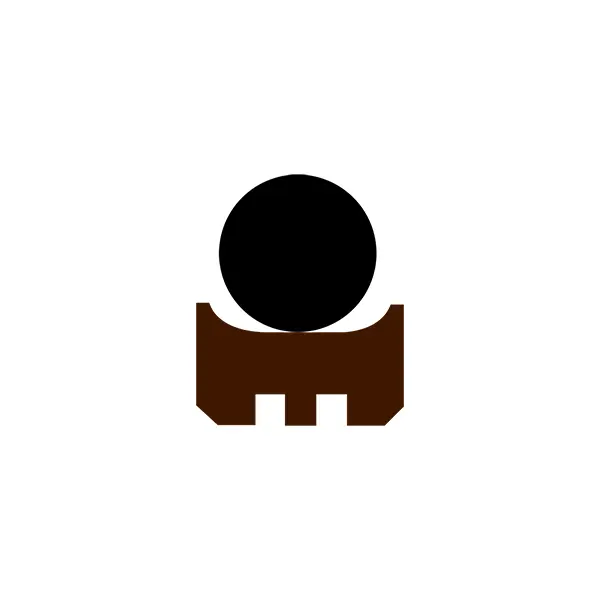

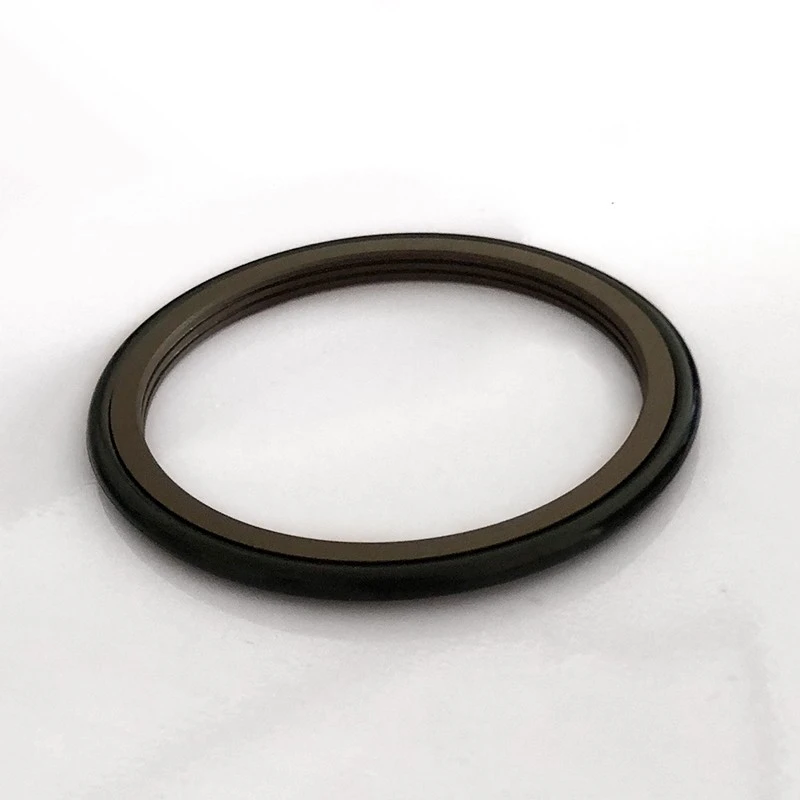

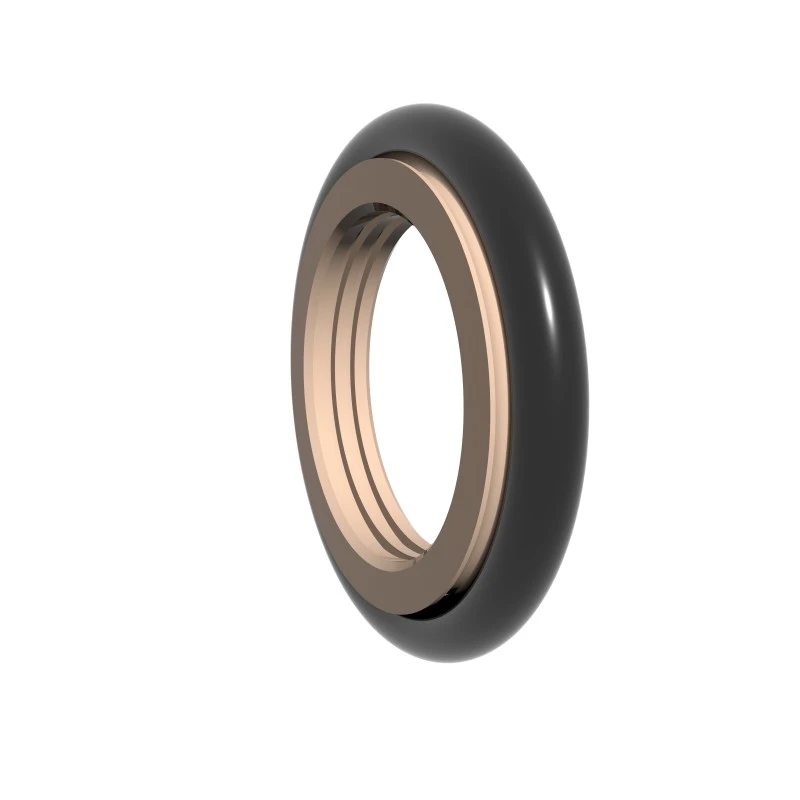

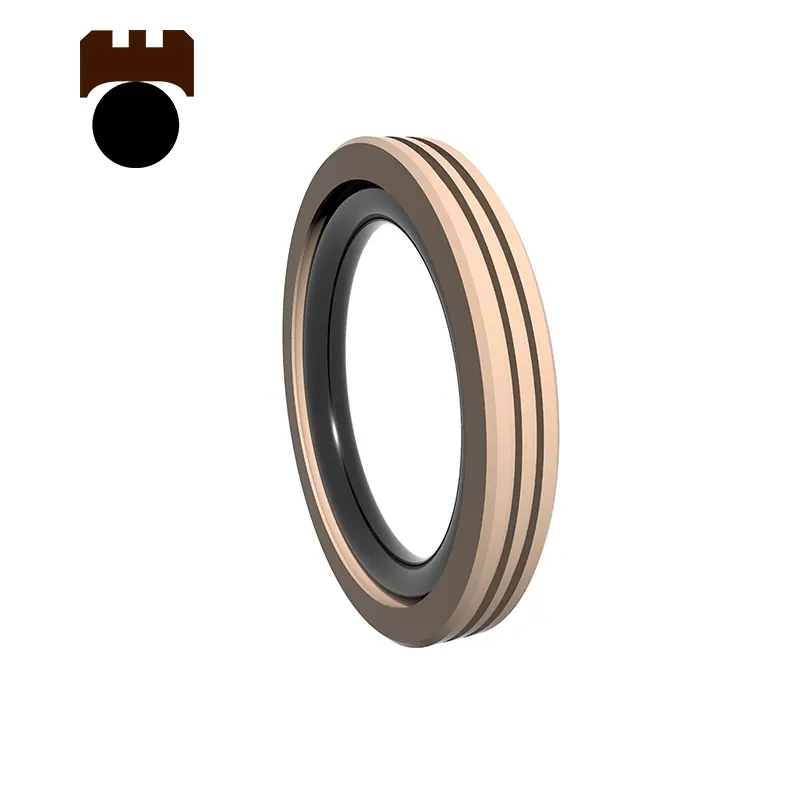

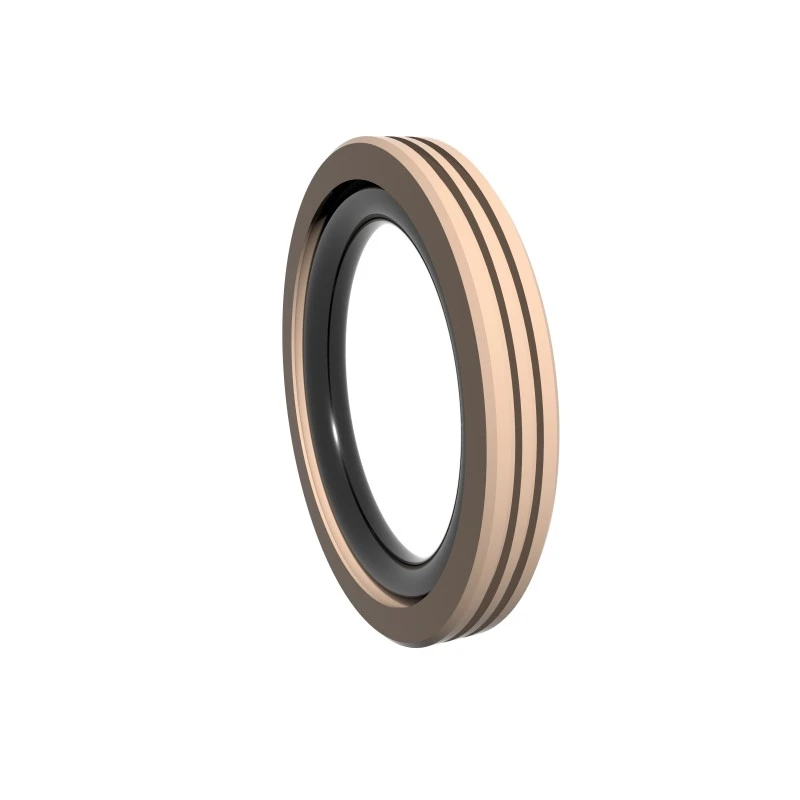

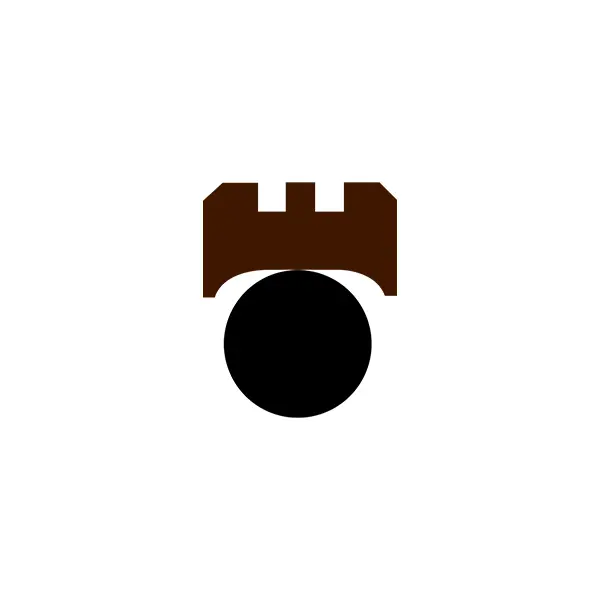

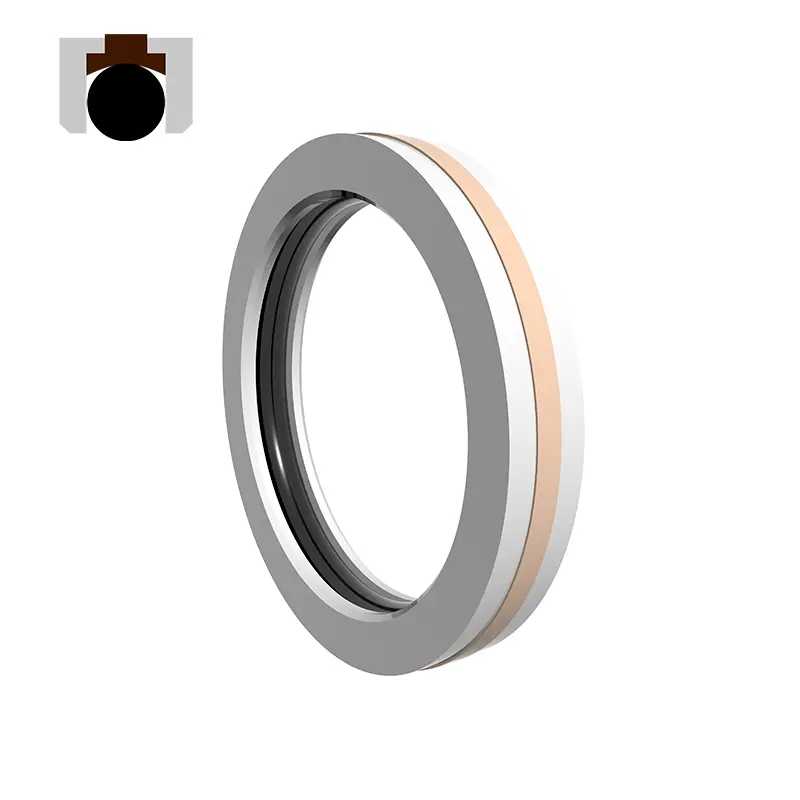

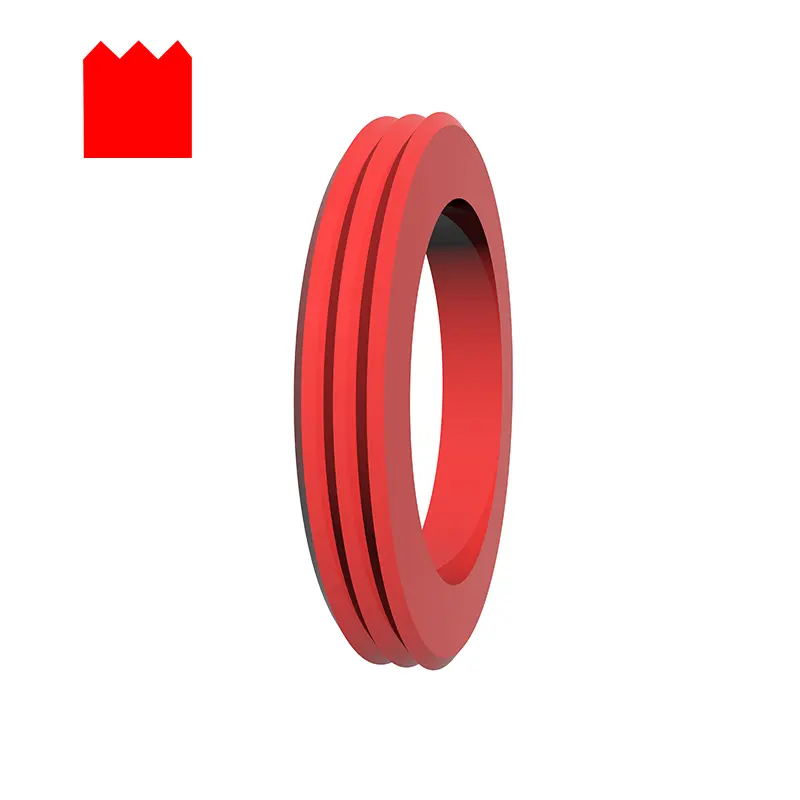

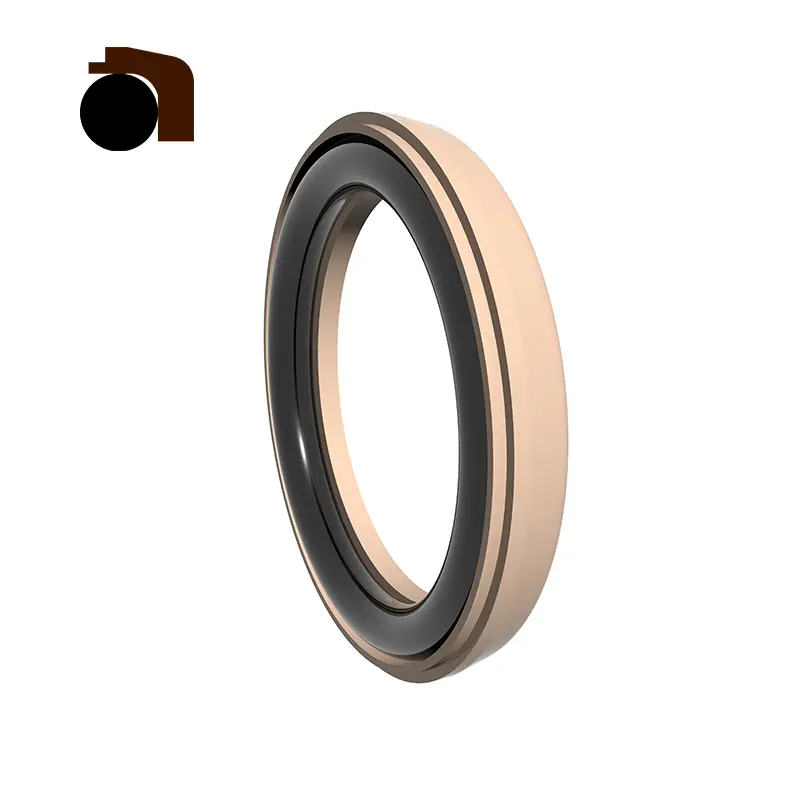

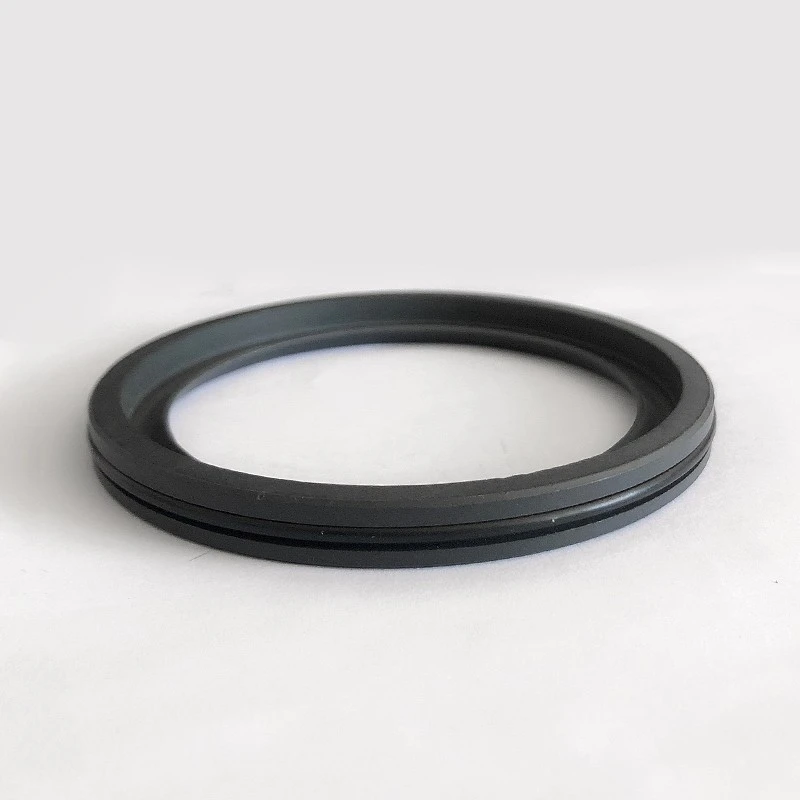

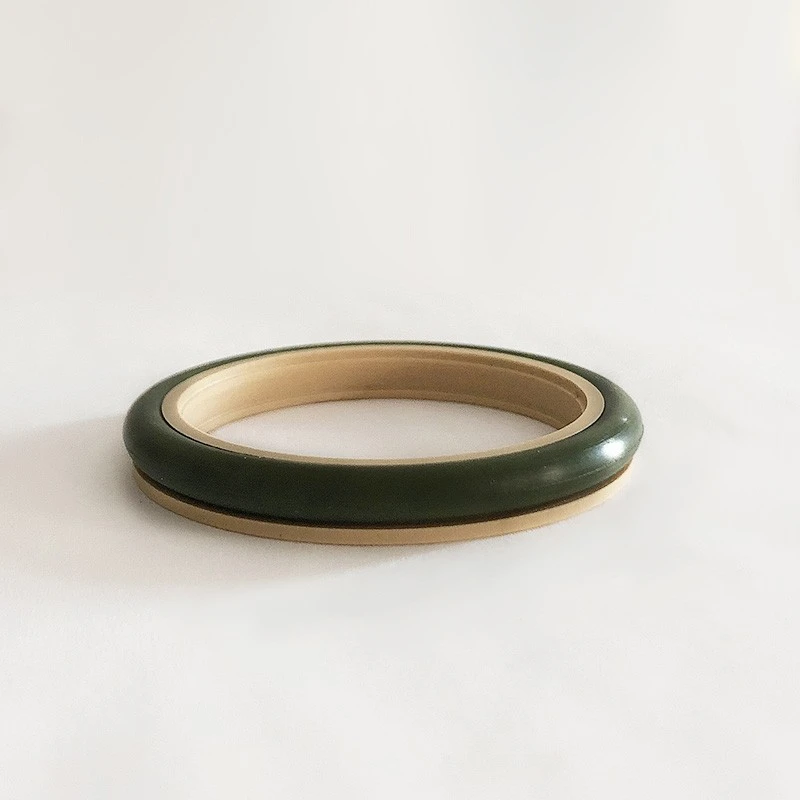

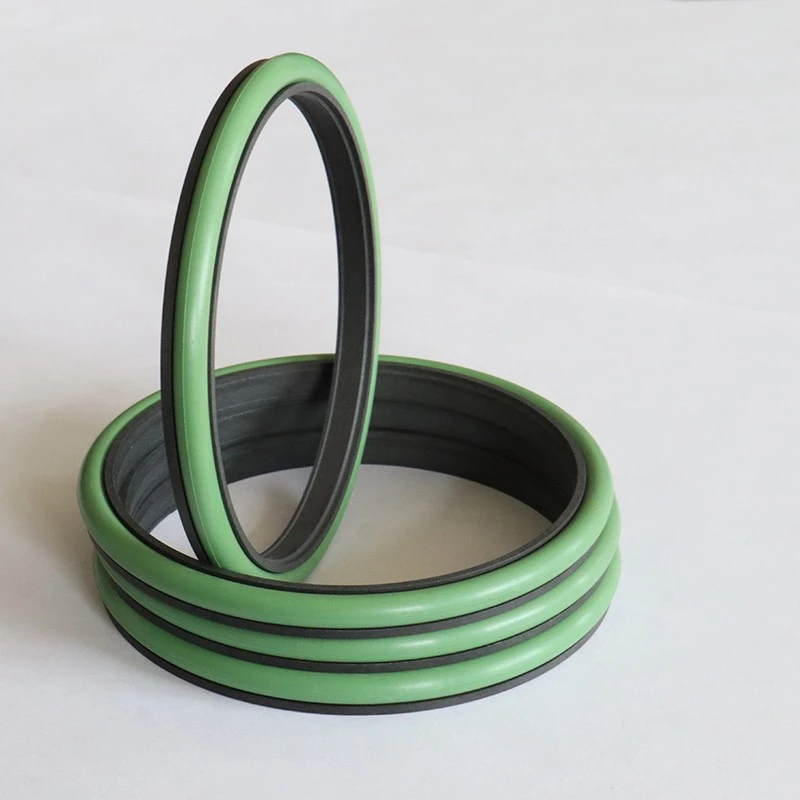

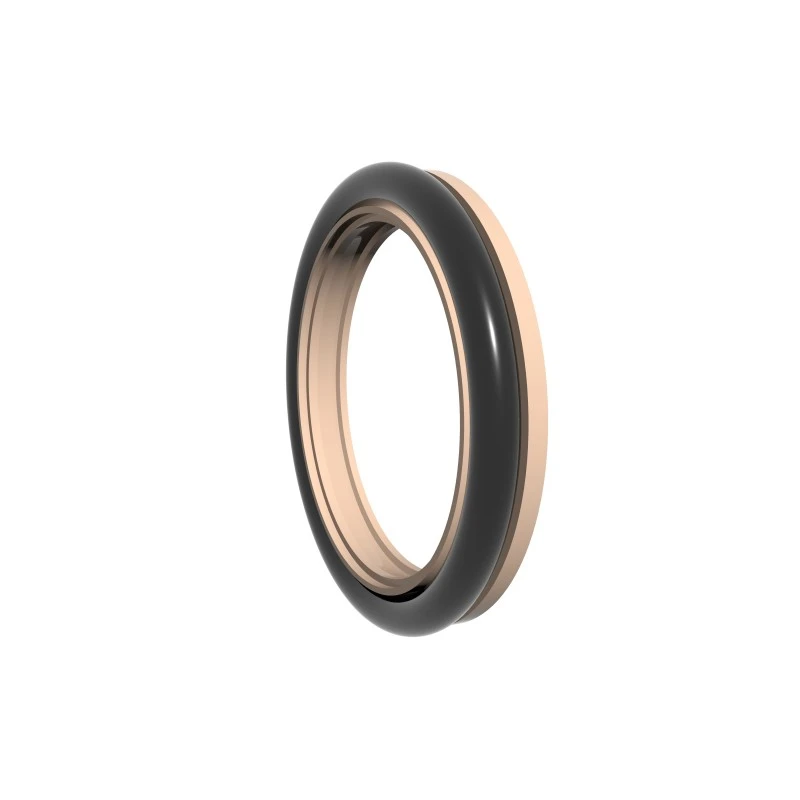

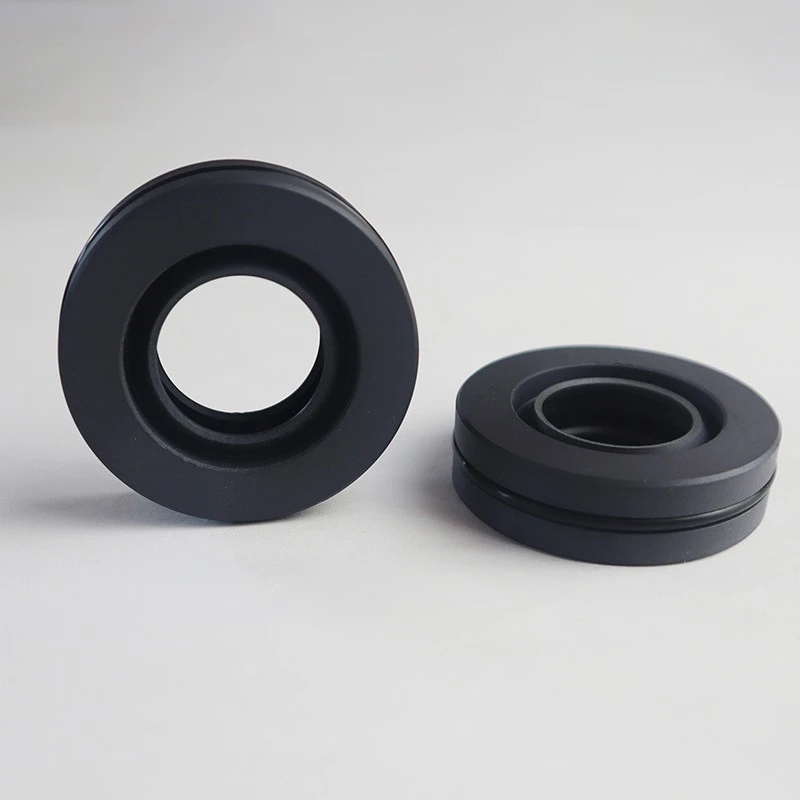

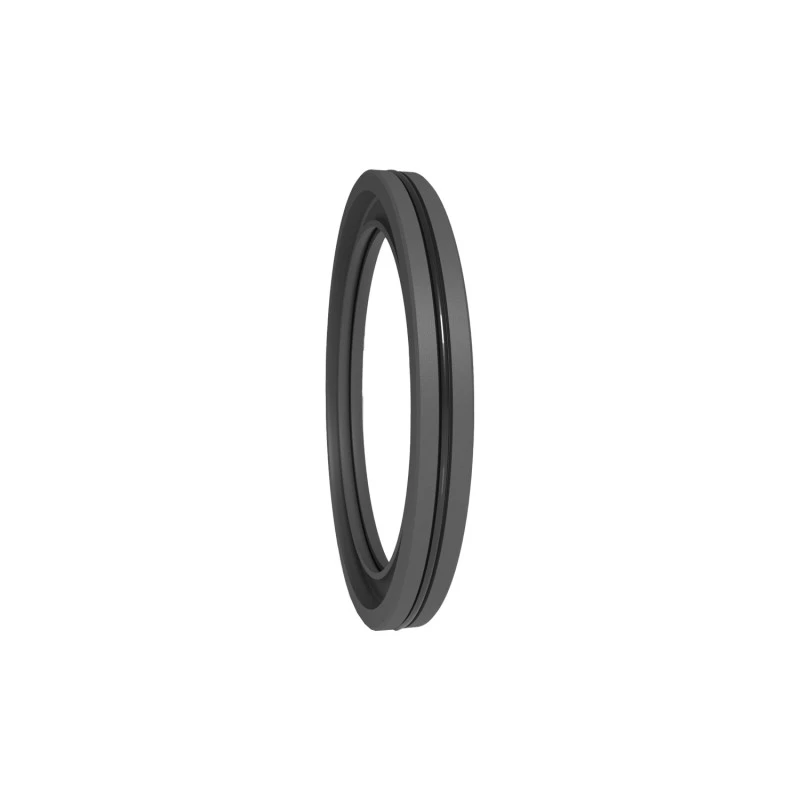

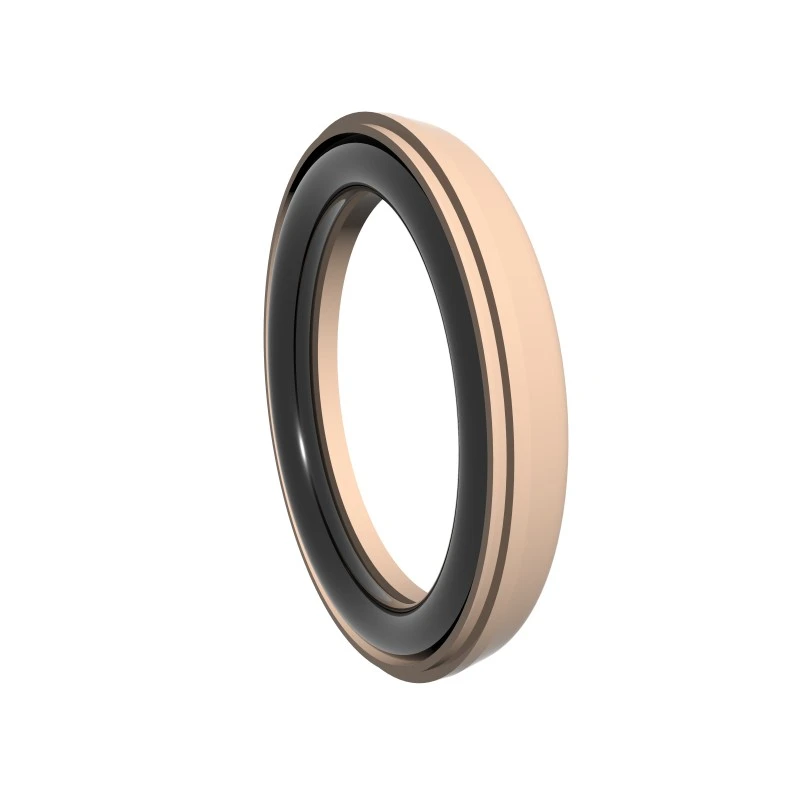

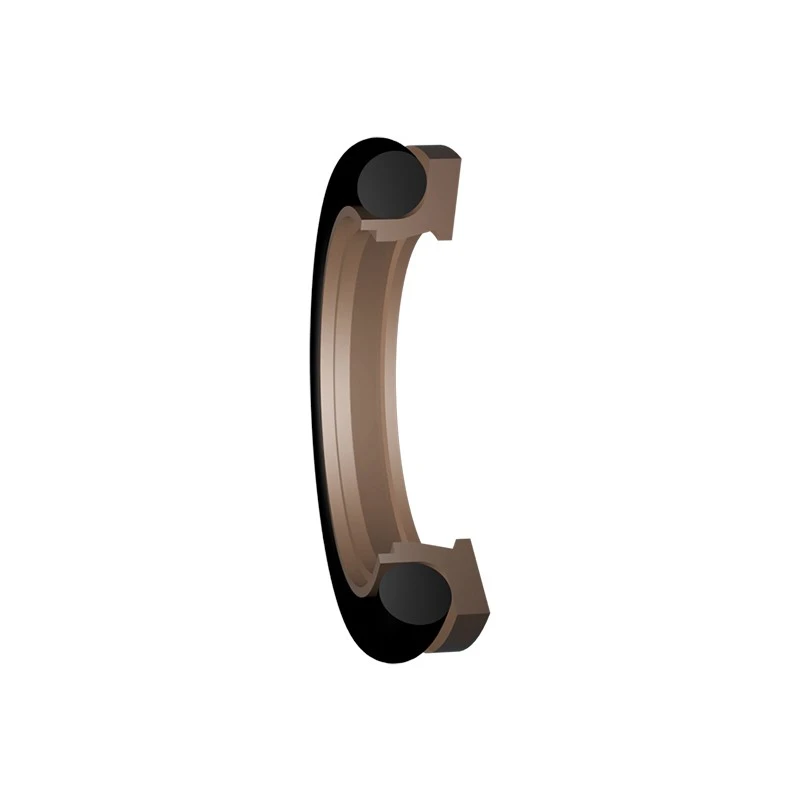

Ang serye ng RC2051 ay gumagamit ng isang kumbinasyon ng napuno na mga singsing na may ngipin ng PTFE at mga O-singsing para sa one-way sealing. Mayroon itong mababang mga katangian ng alitan at mataas na sealing at nahahati sa karaniwang uri (RC2051-B) at uri ng high-speed (RC2051-G).

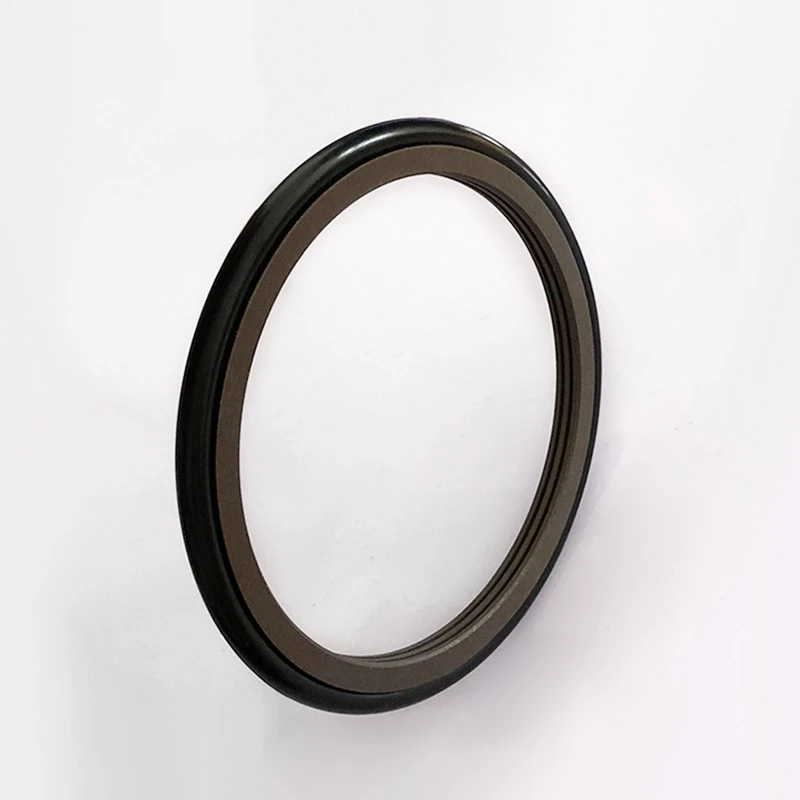

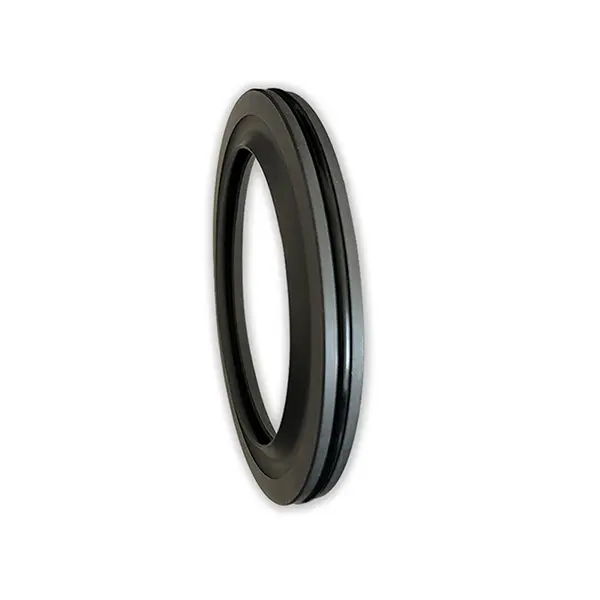

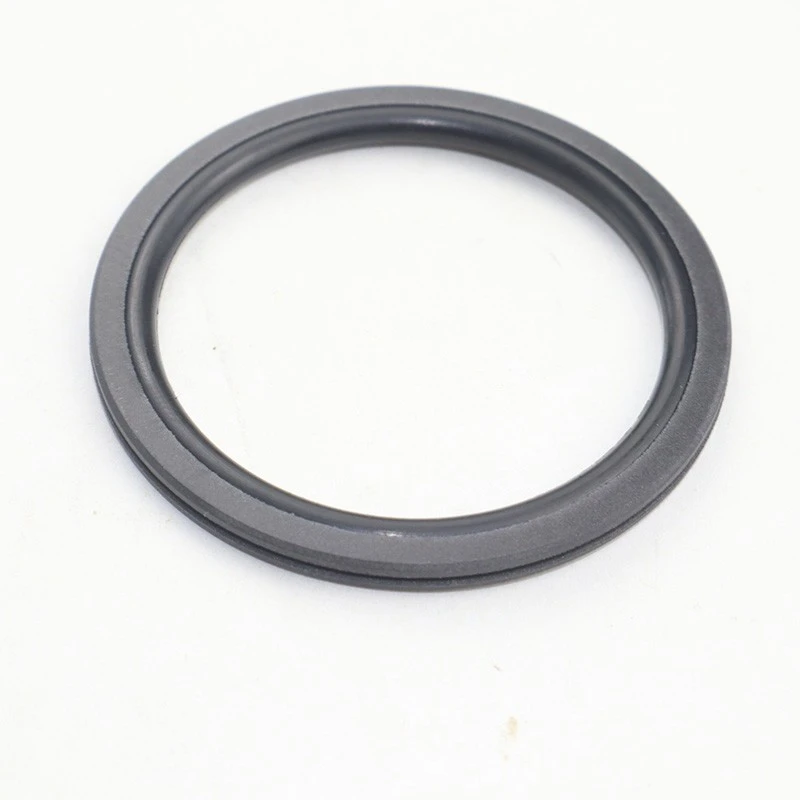

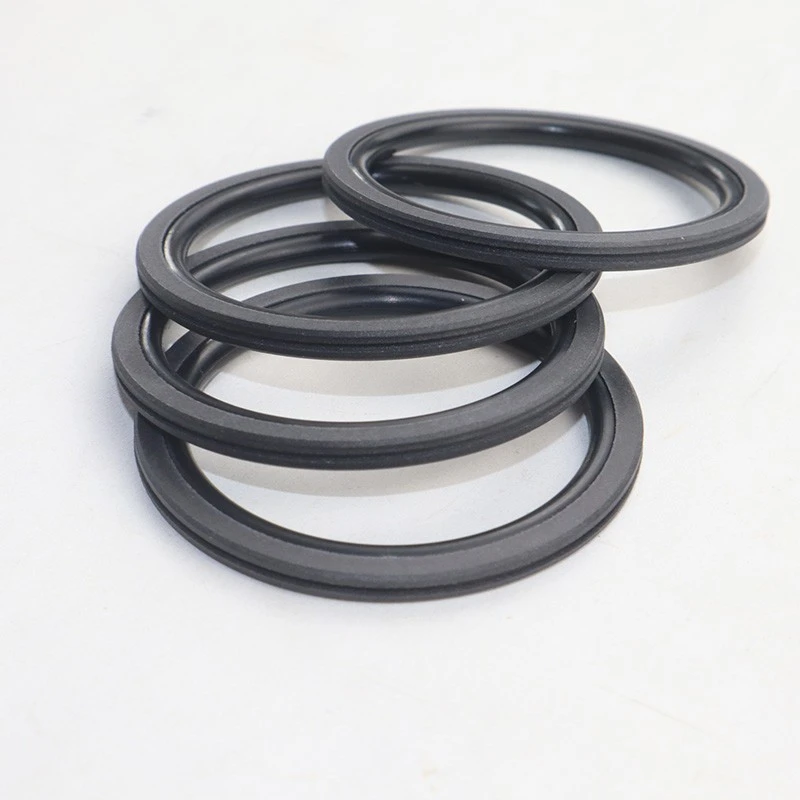

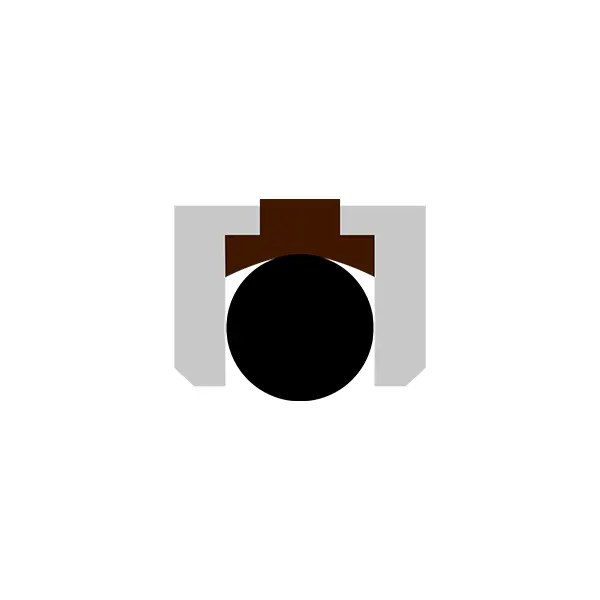

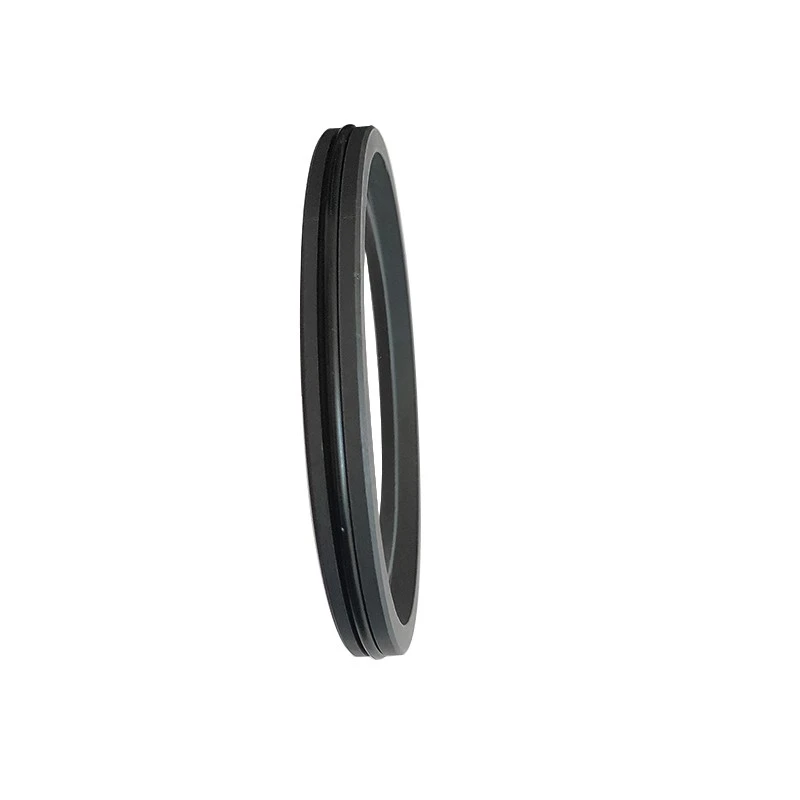

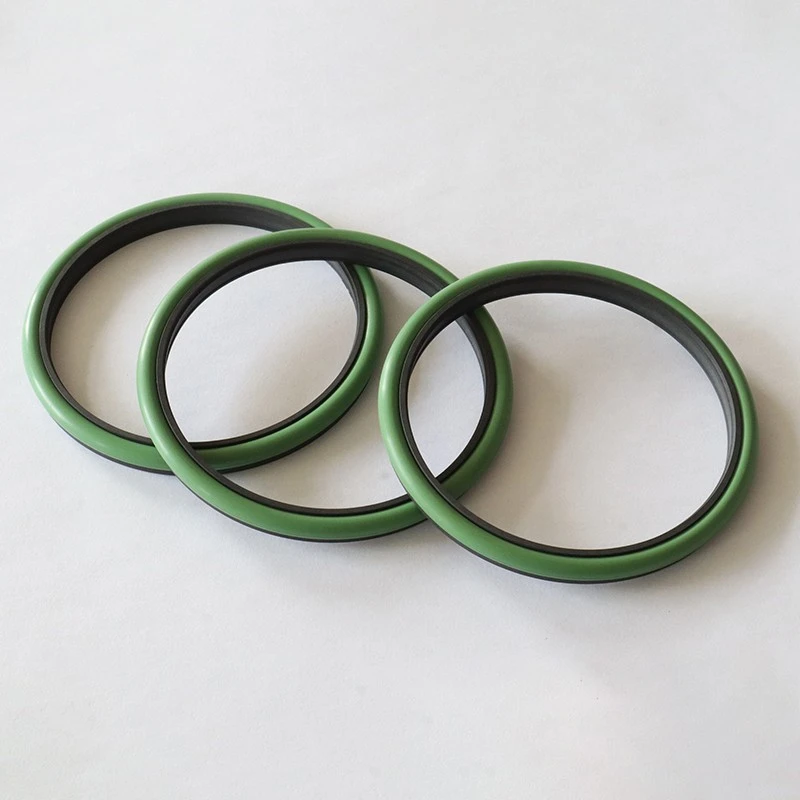

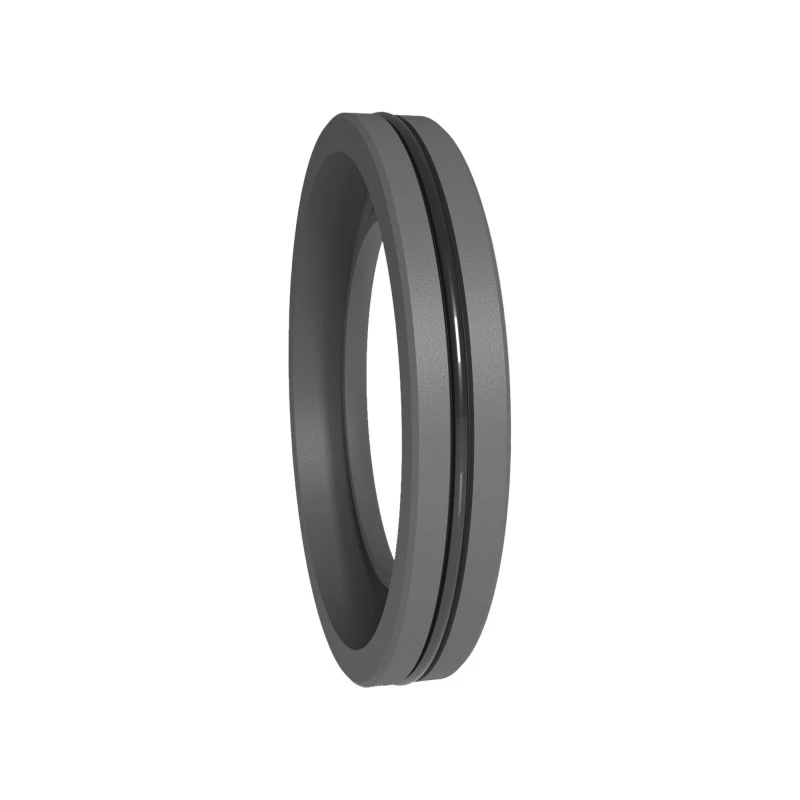

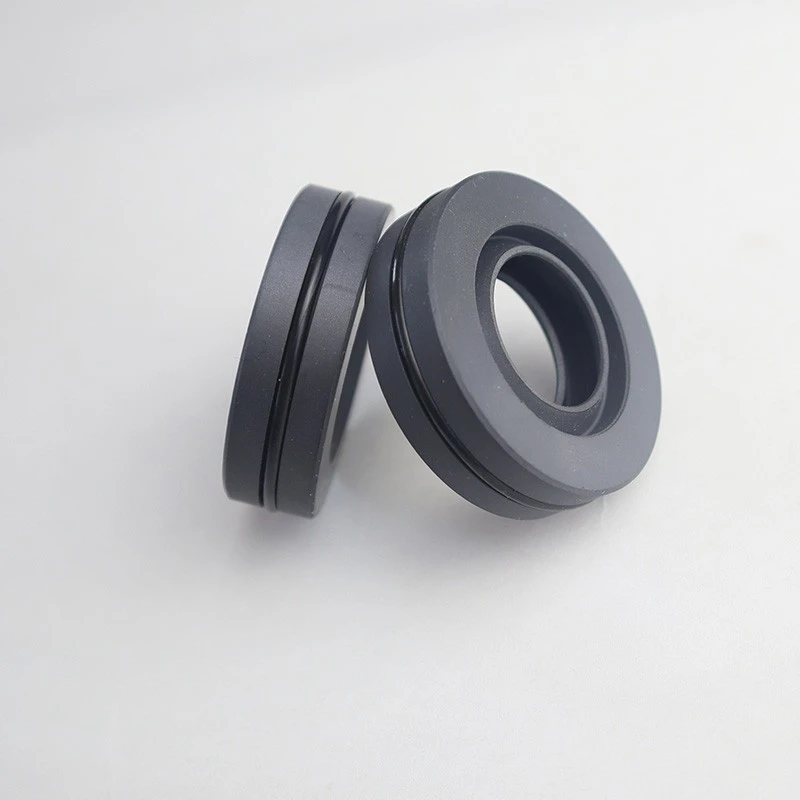

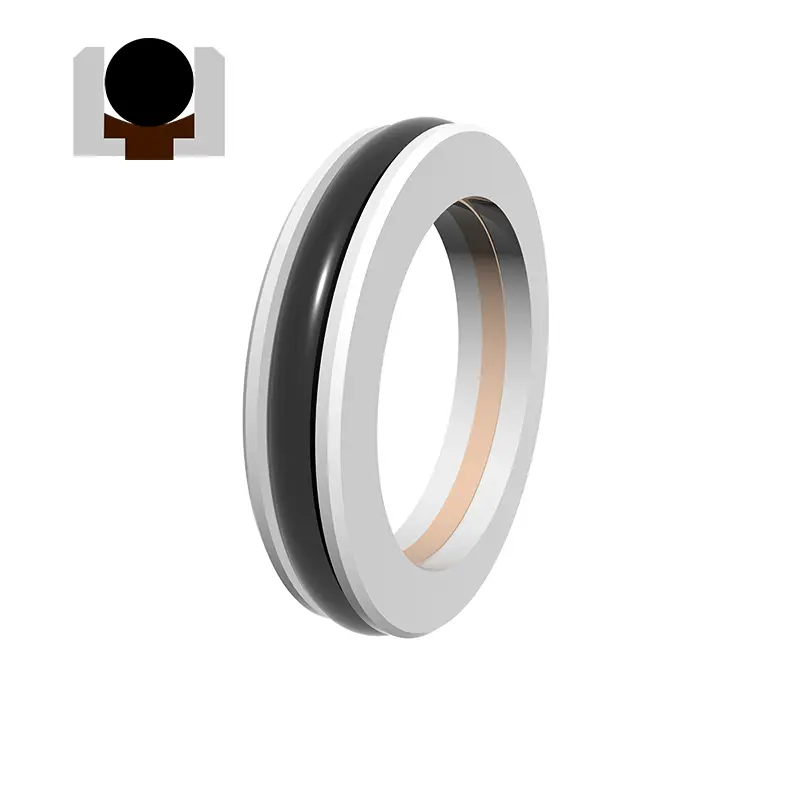

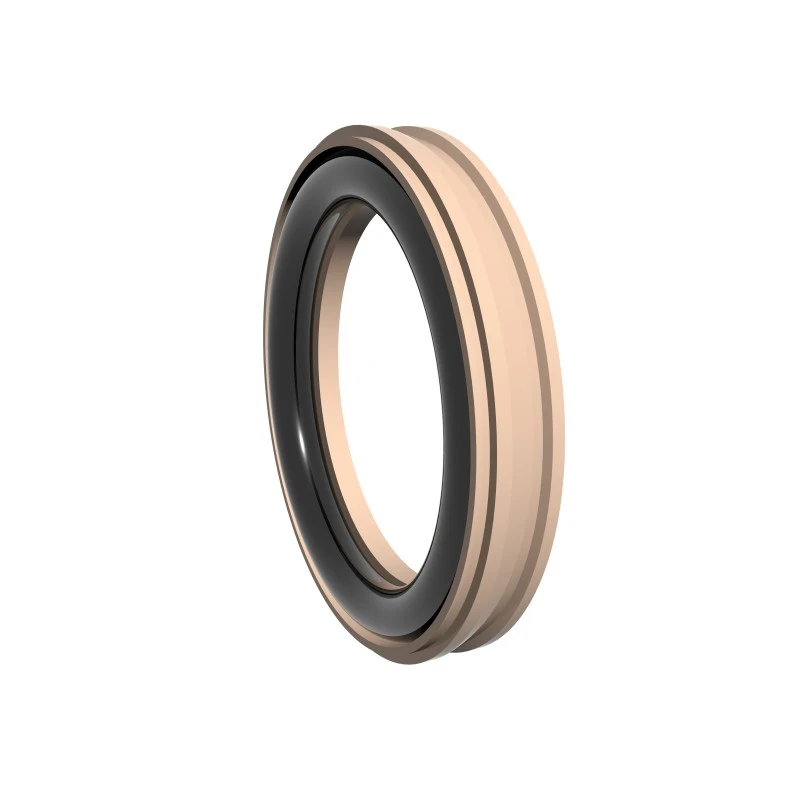

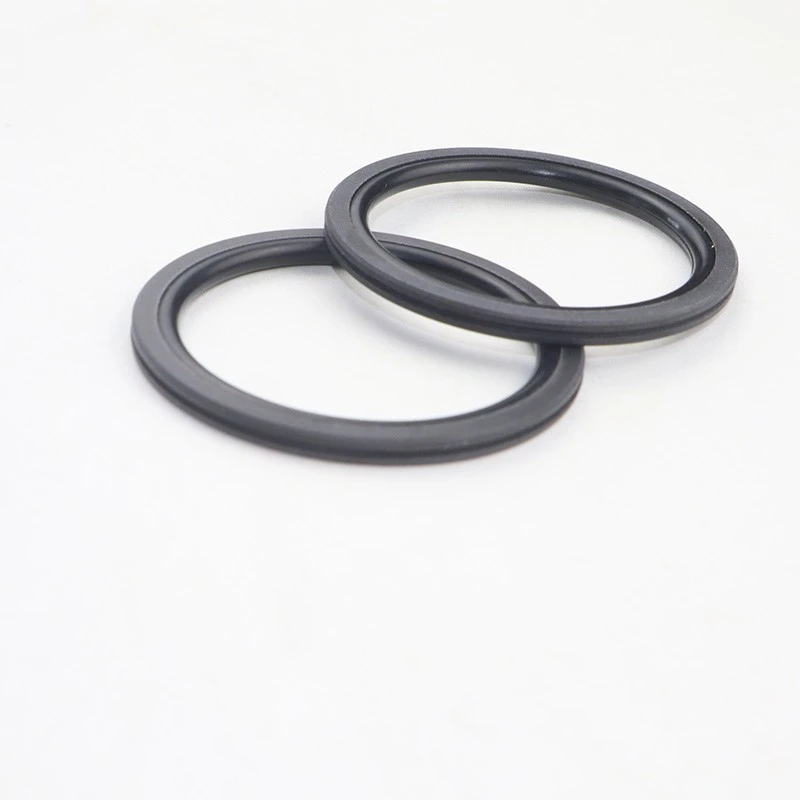

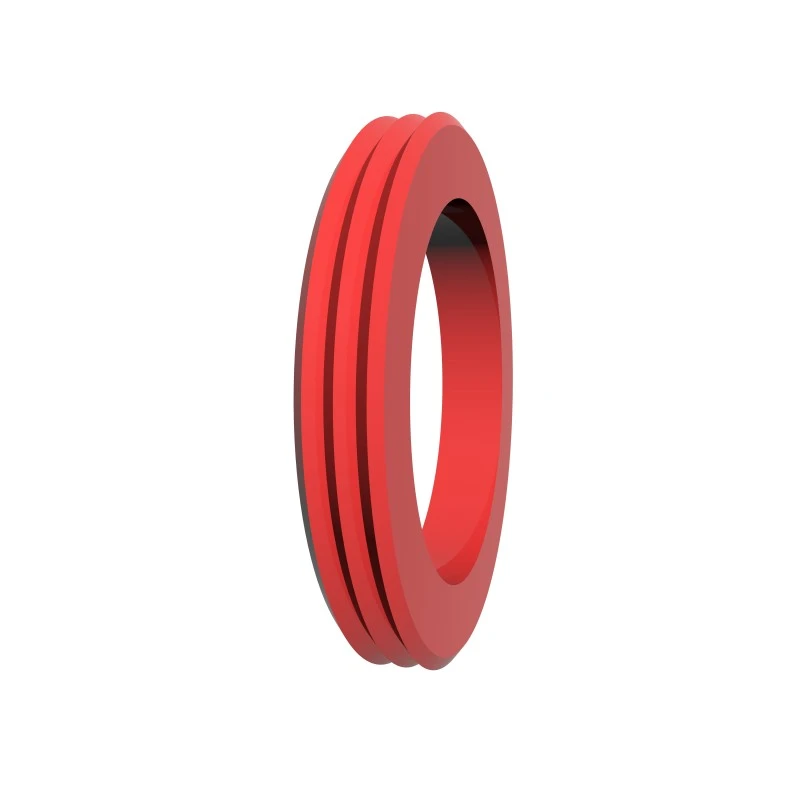

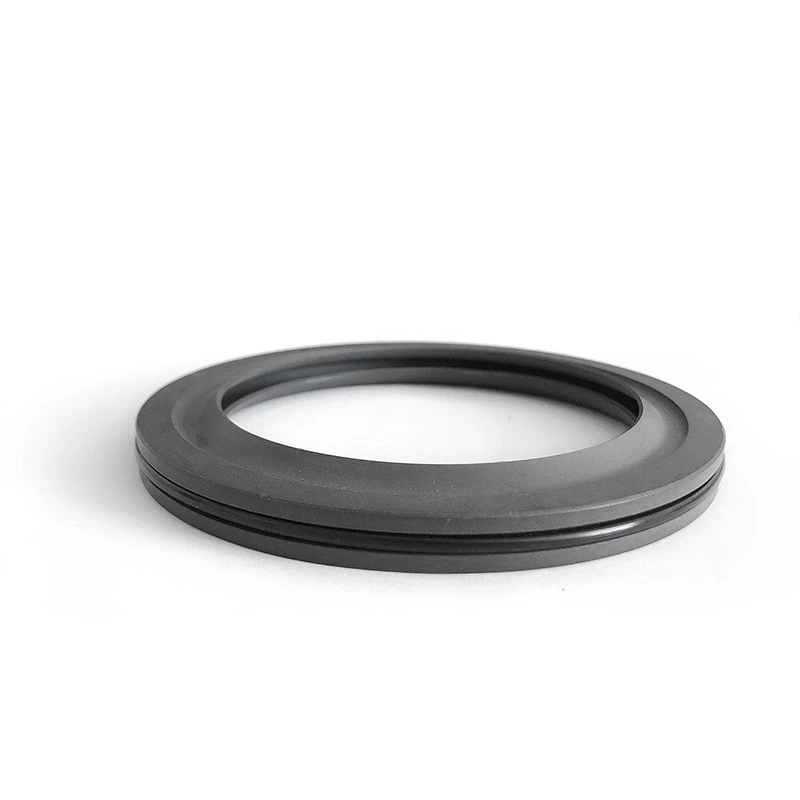

Ang serye ng RC2052 at RC2054 ay nilagyan ng square seal singsing na may mga grooves ng imbakan ng langis, na angkop para sa hydraulic rotary bidirectional sealing. Ang istraktura ay compact at sumusuporta sa kapaligiran ng presyon ng tubig.

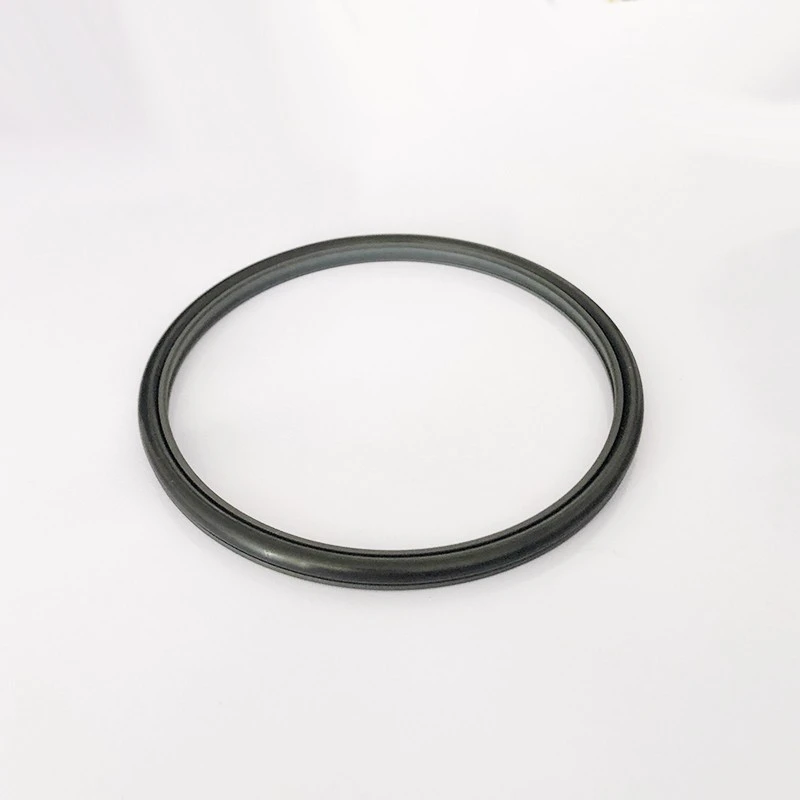

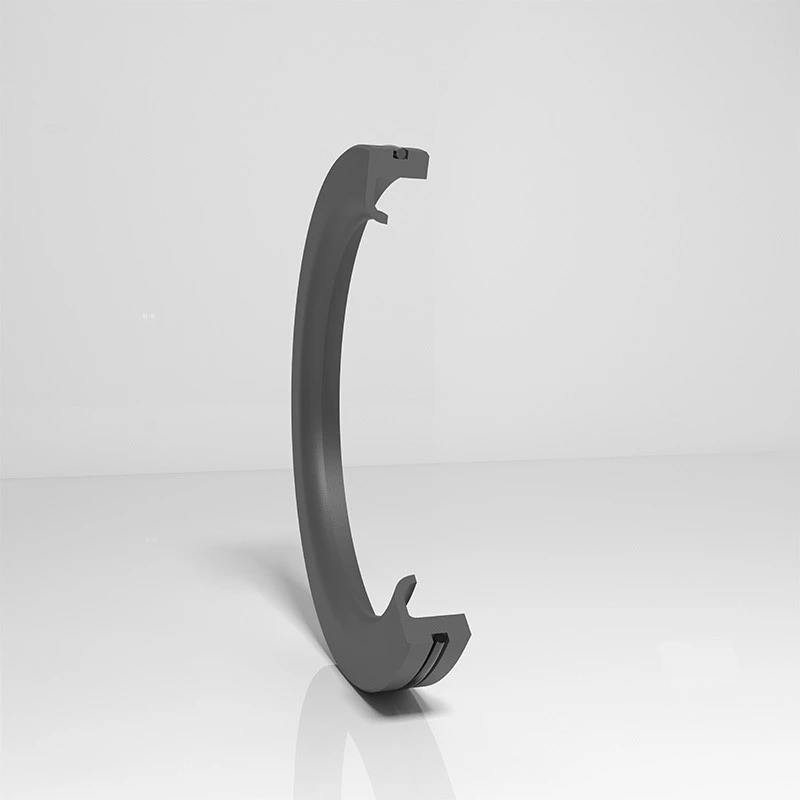

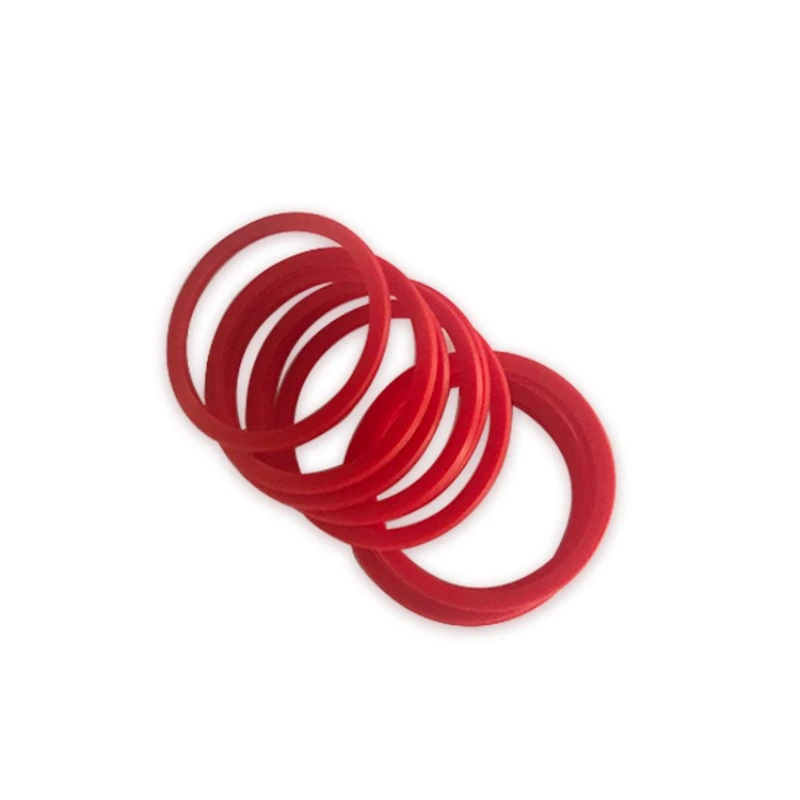

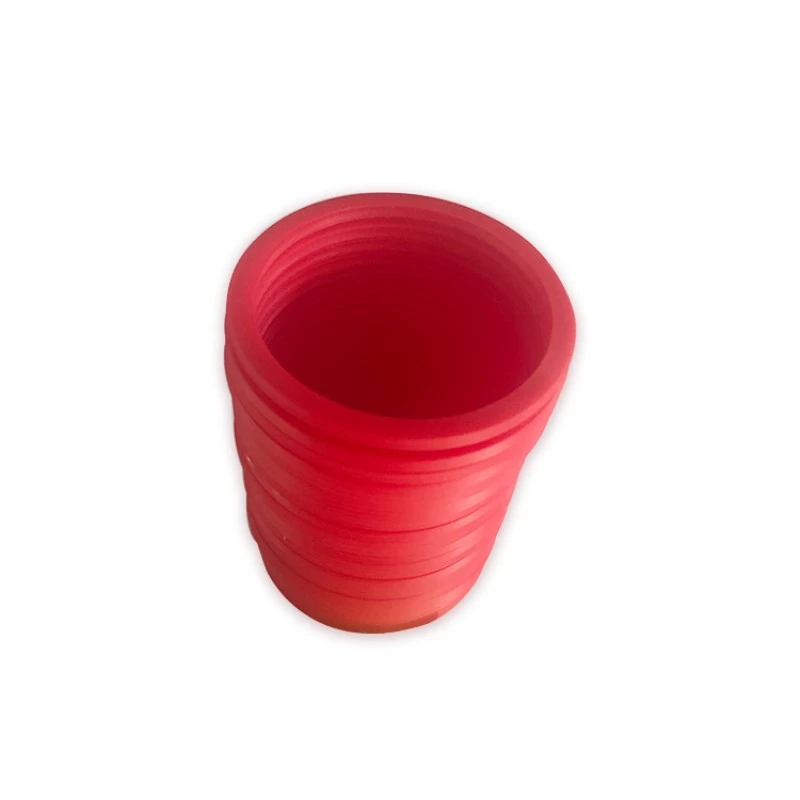

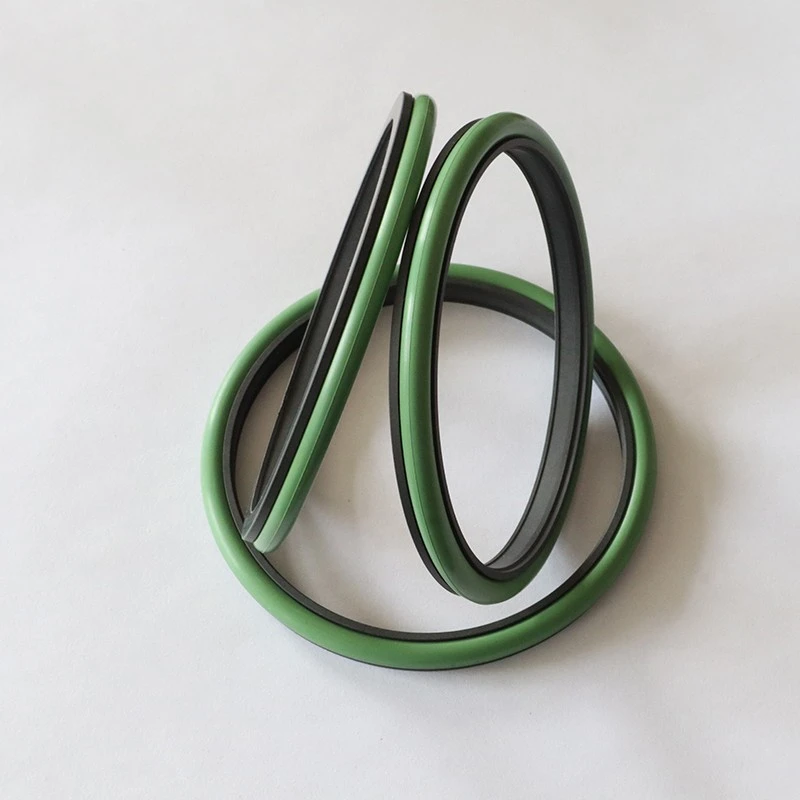

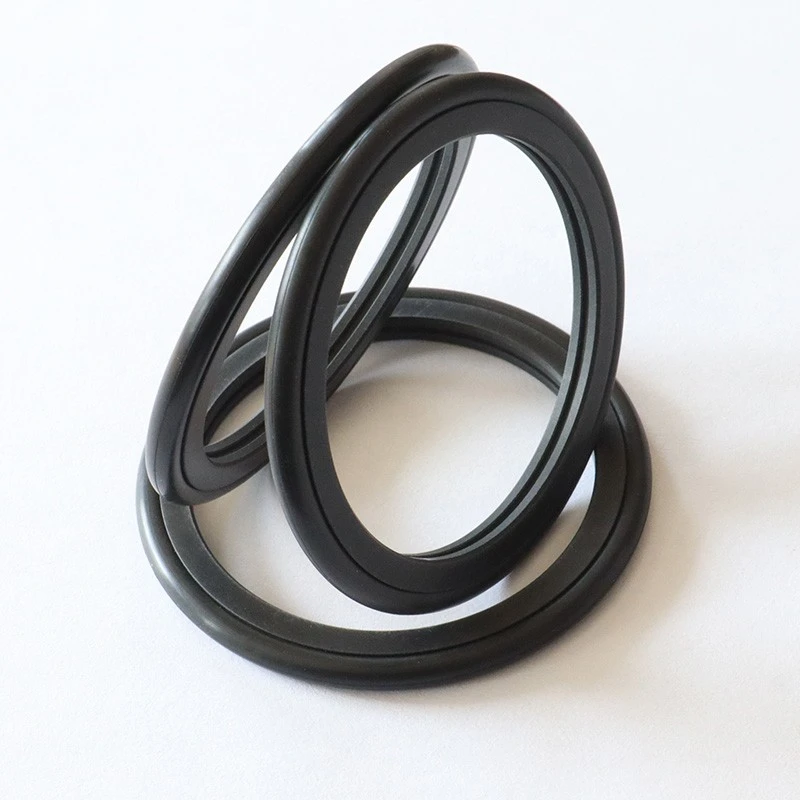

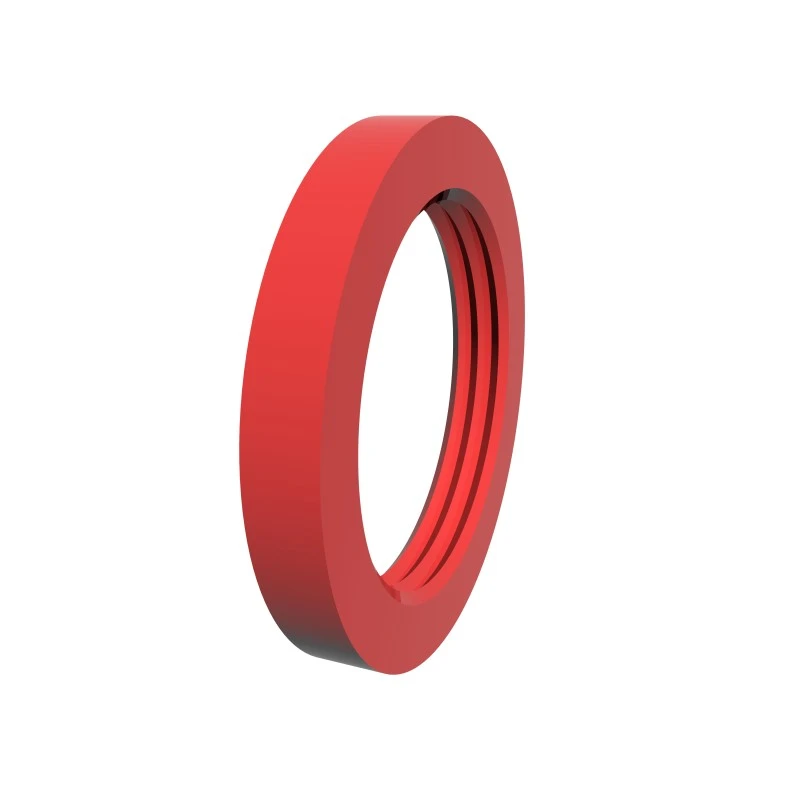

Ang serye ng RCX17 at RCX18 ay gawa sa mga materyales na may mataas na pagganap, na may disenyo ng cross-section na may ngipin para sa madaling pag-install. Ang mga ito ay angkop para sa rotary shaft at rotary hole sealing, at ang disenyo ng uka ay maaaring palitan.

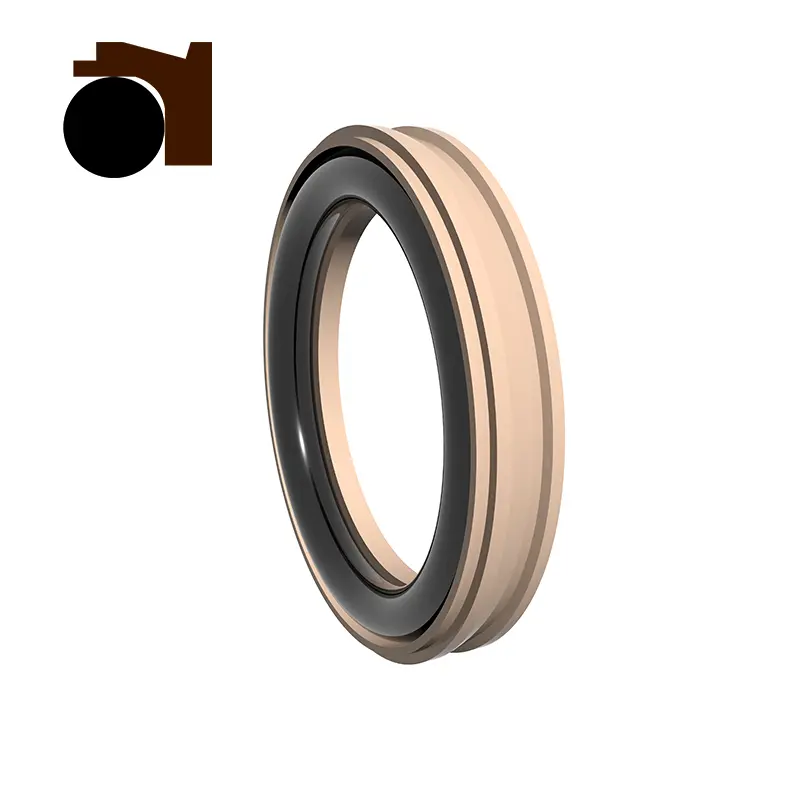

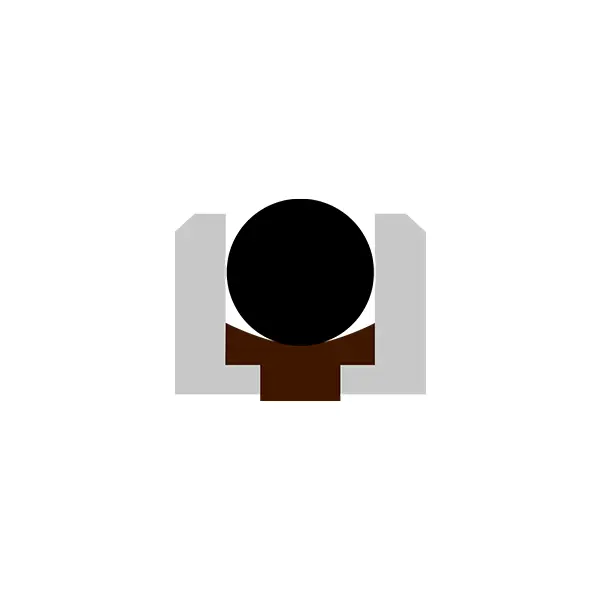

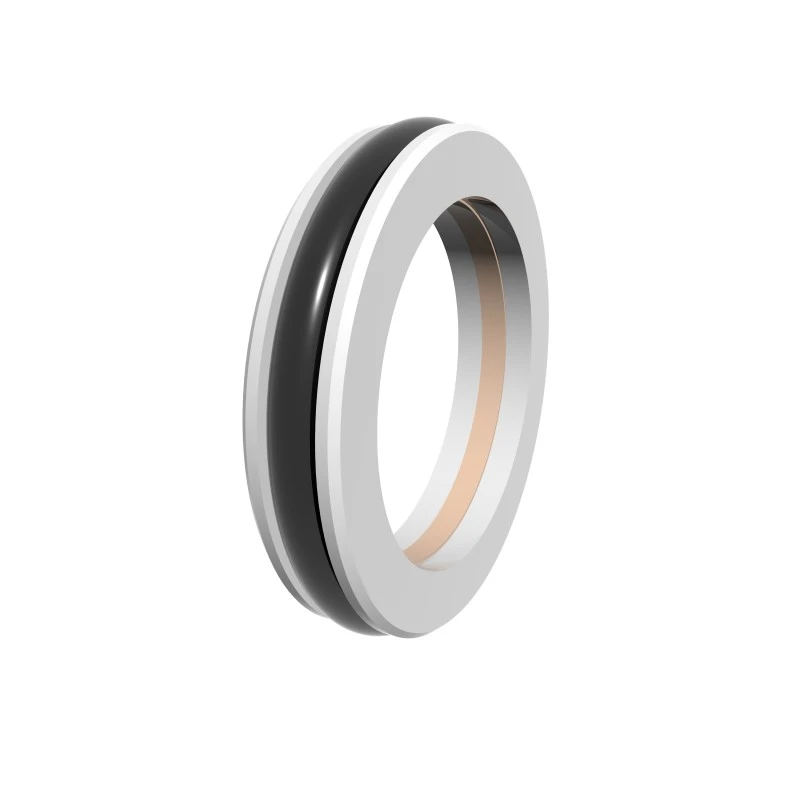

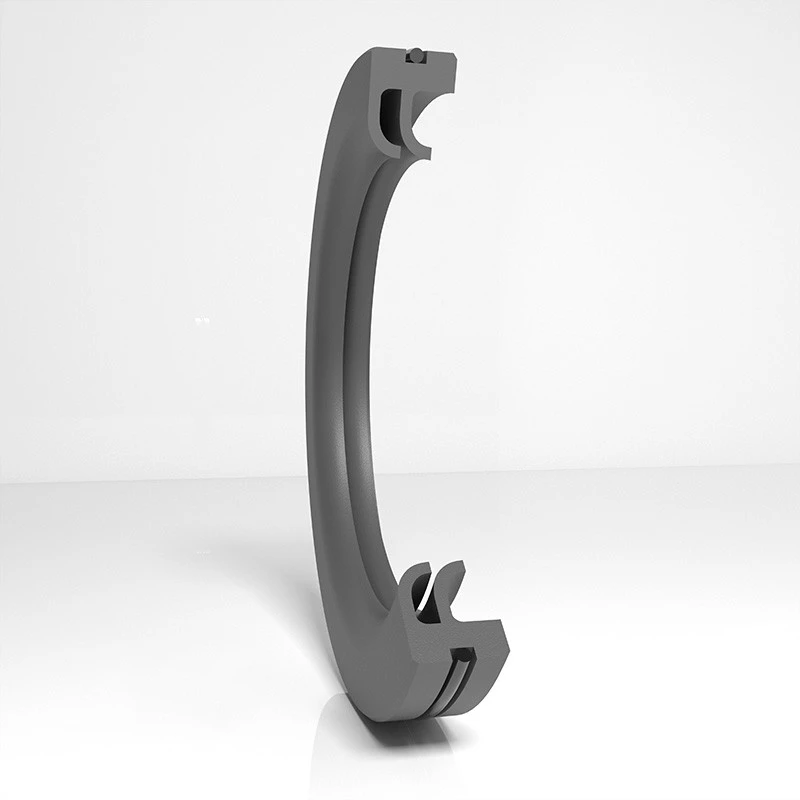

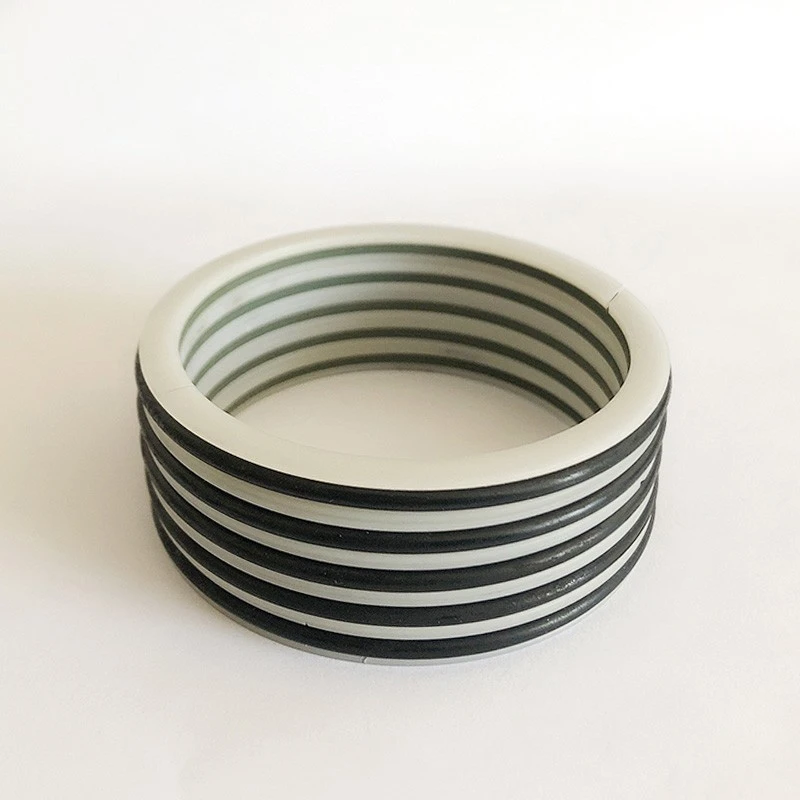

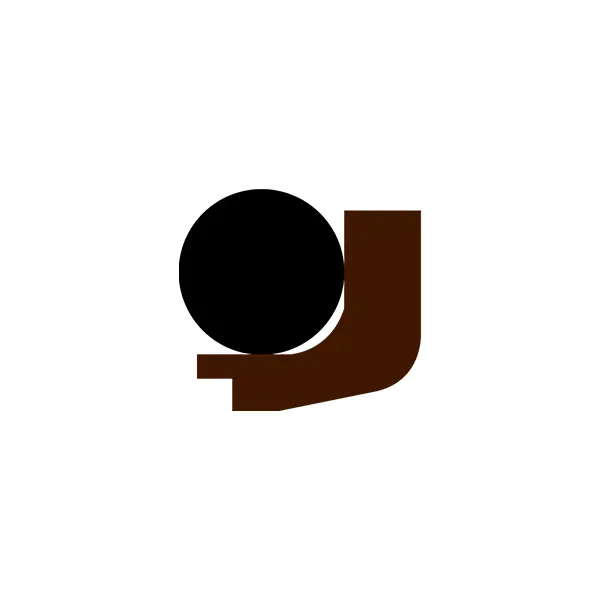

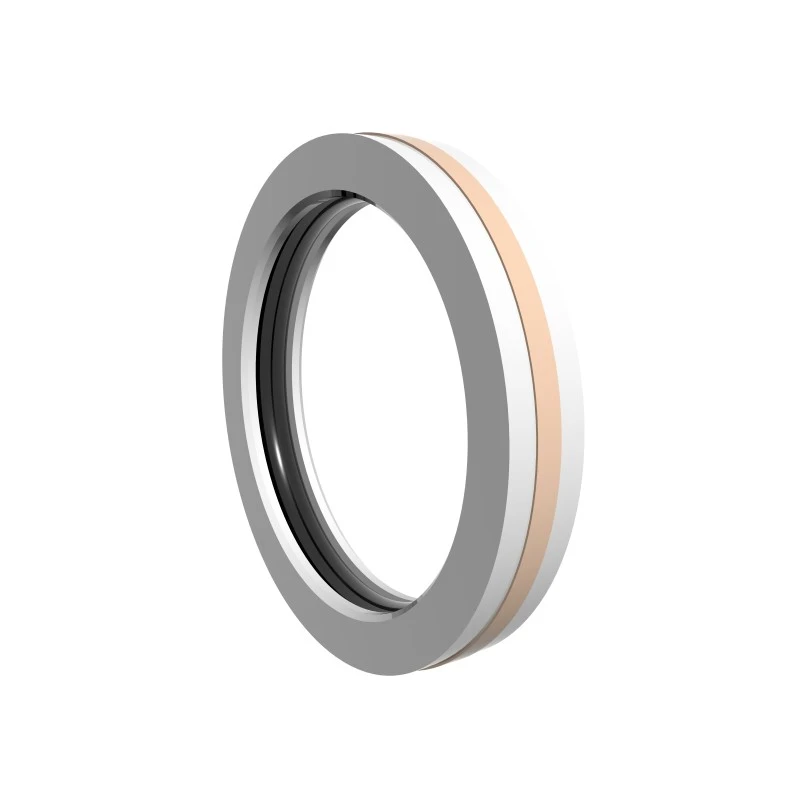

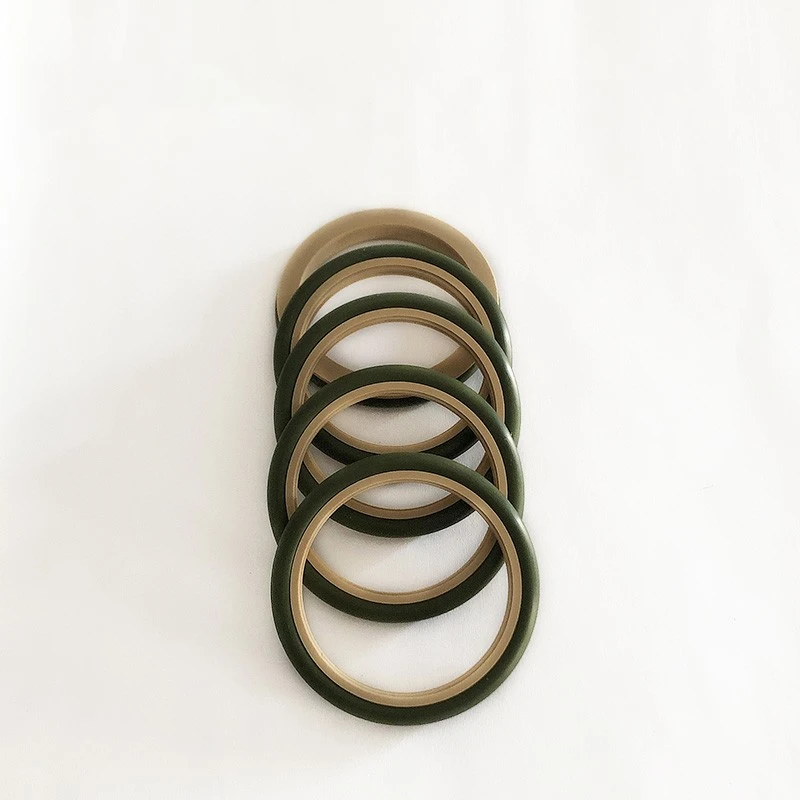

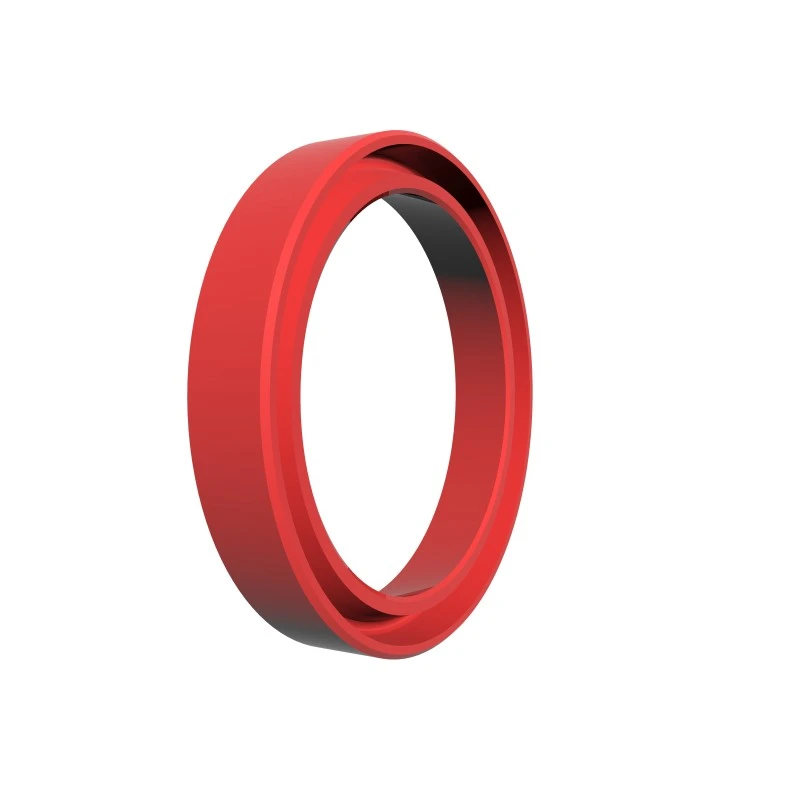

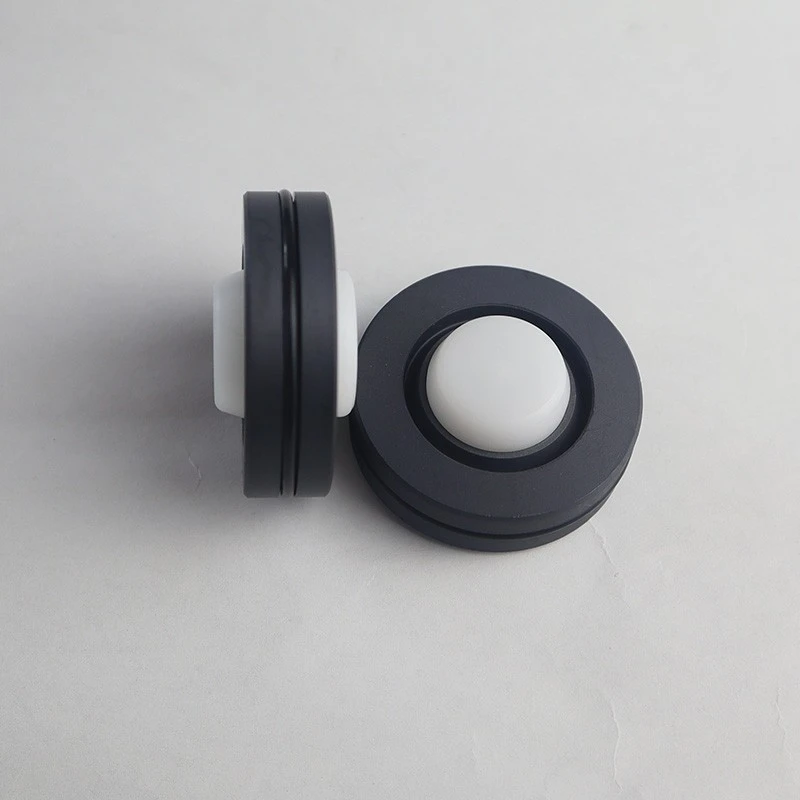

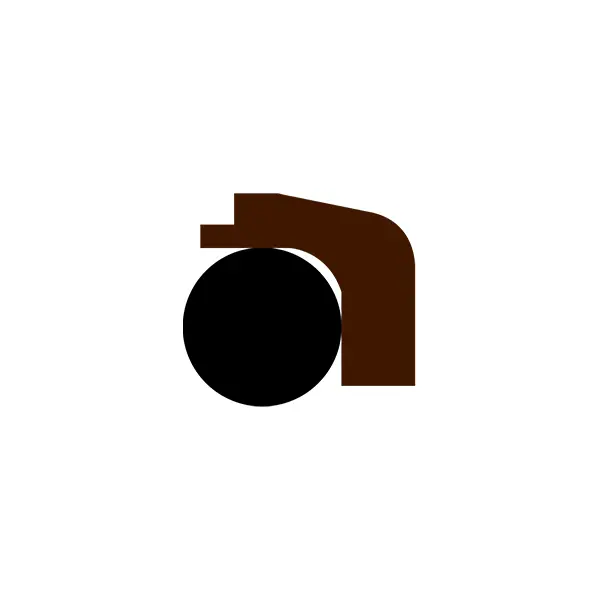

Ang serye ng RDI at RDA ay binubuo ng mga singsing ng PTFE sealing, L-shaped plastic na mga singsing at O-singsing, na angkop para sa high-pressure, low-speed, umiikot na bidirectional sealing, high-pressure resistance, mababang alitan at mahabang buhay.

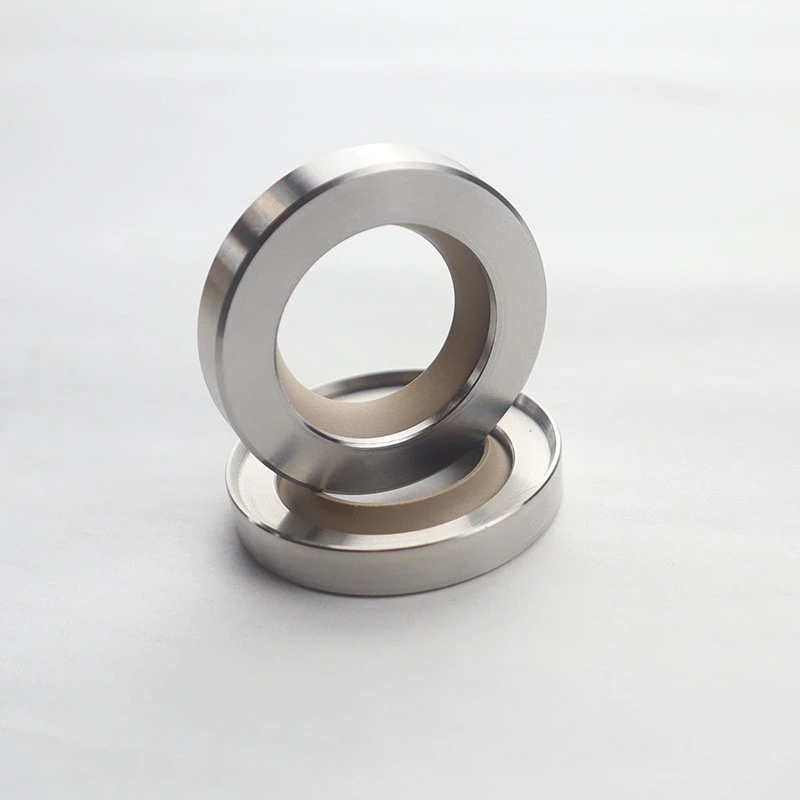

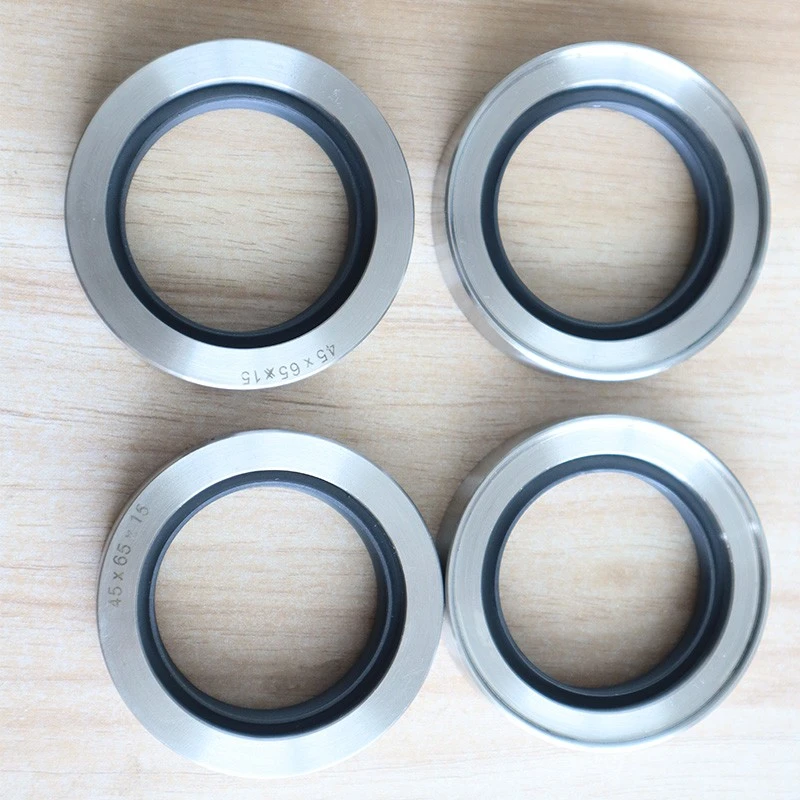

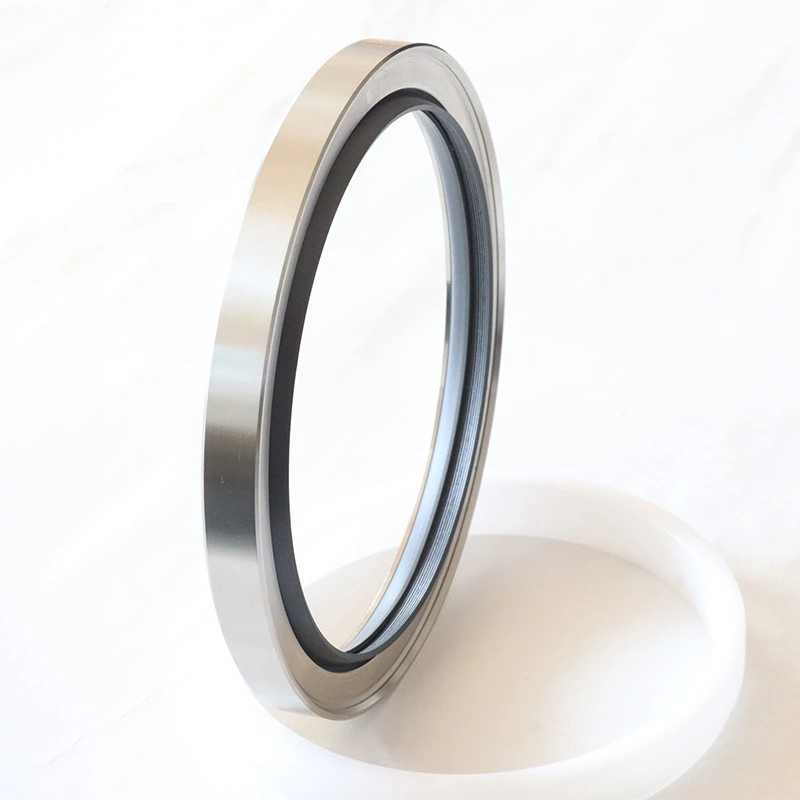

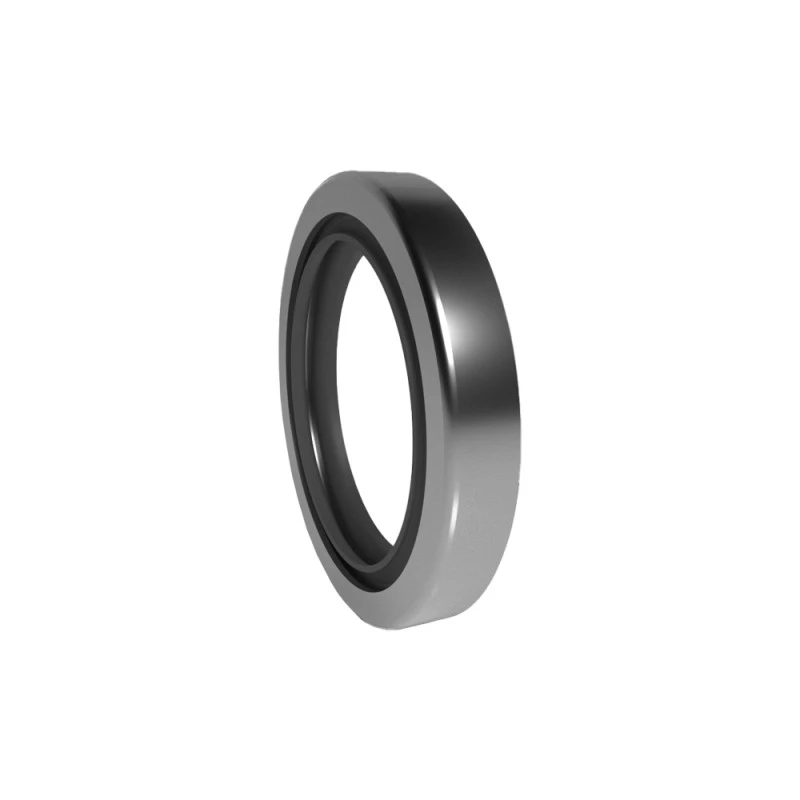

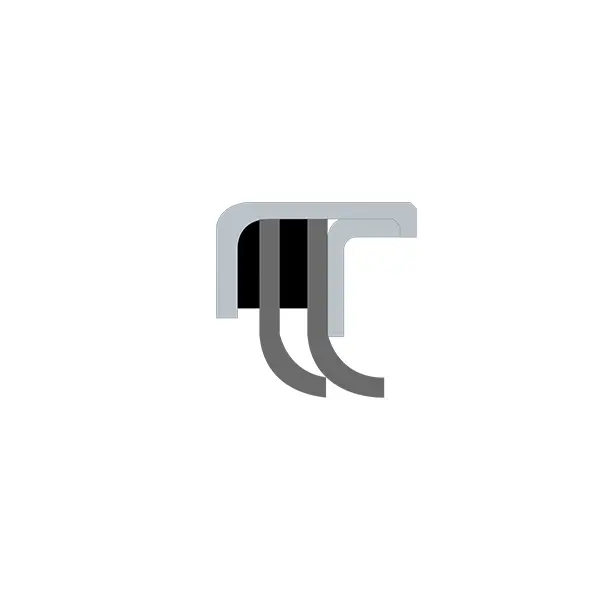

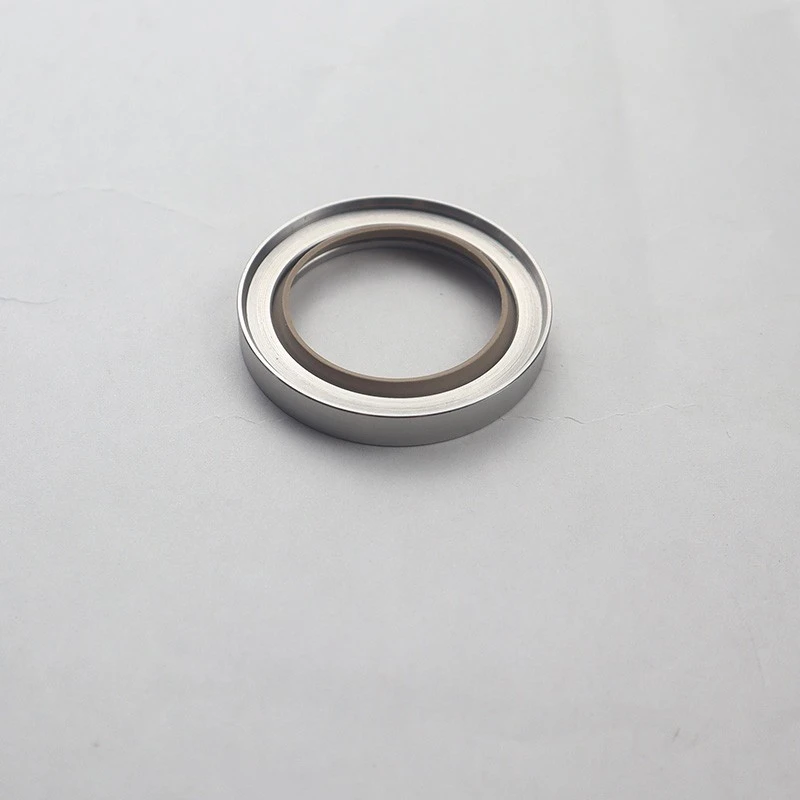

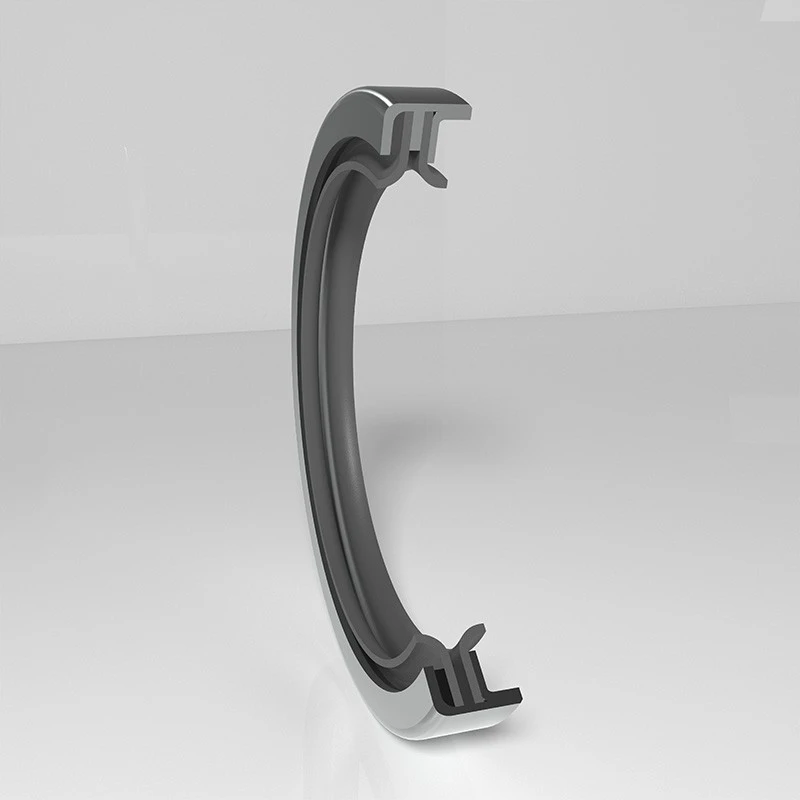

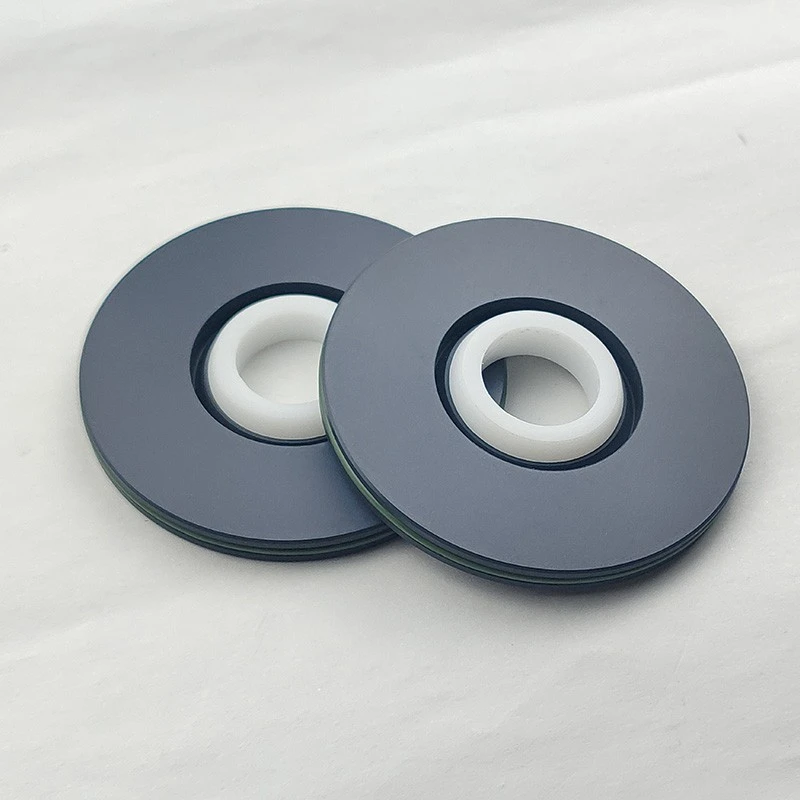

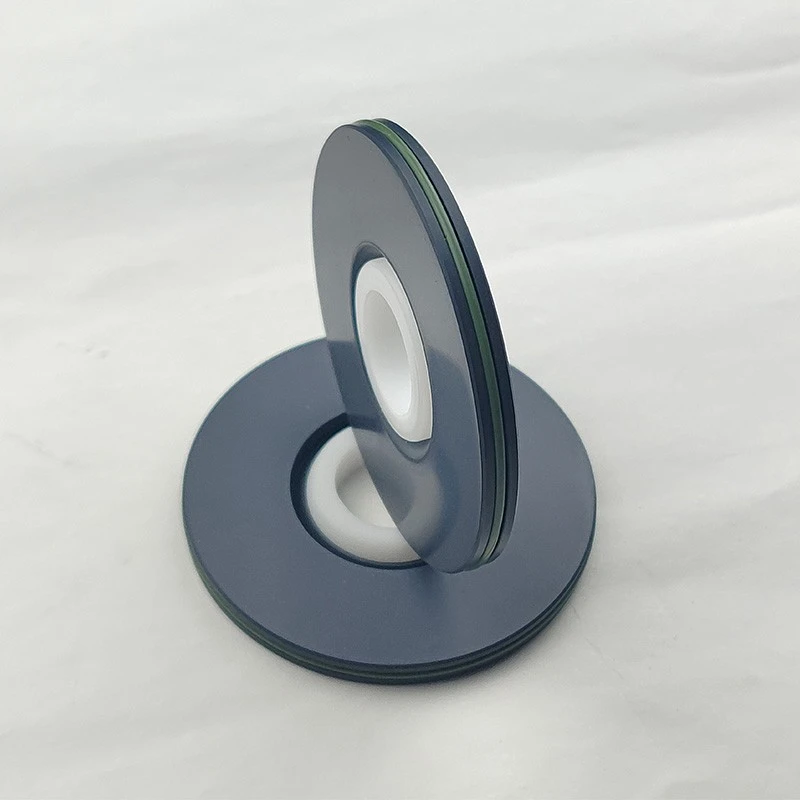

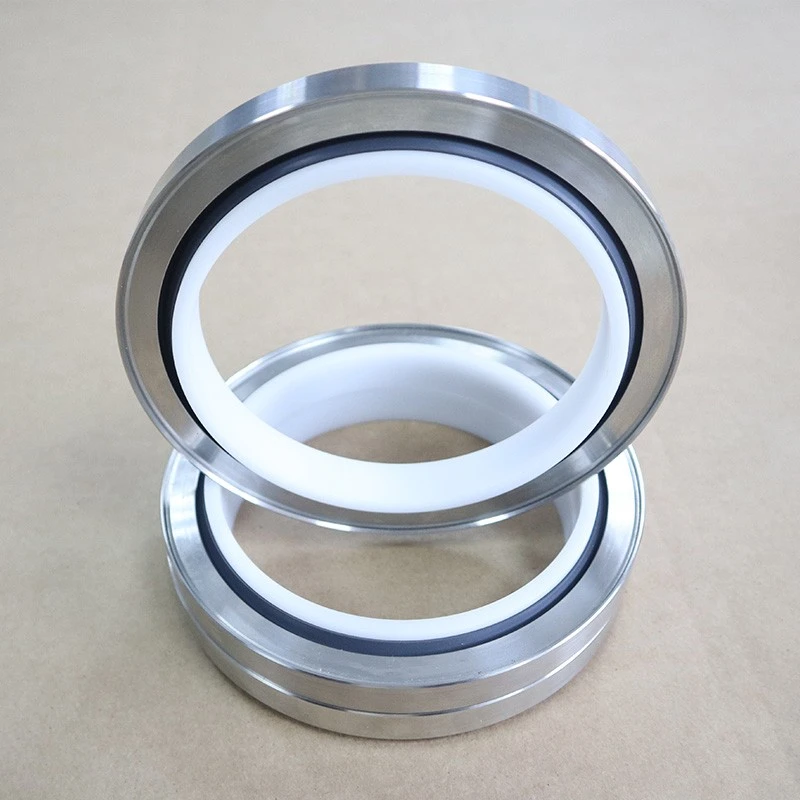

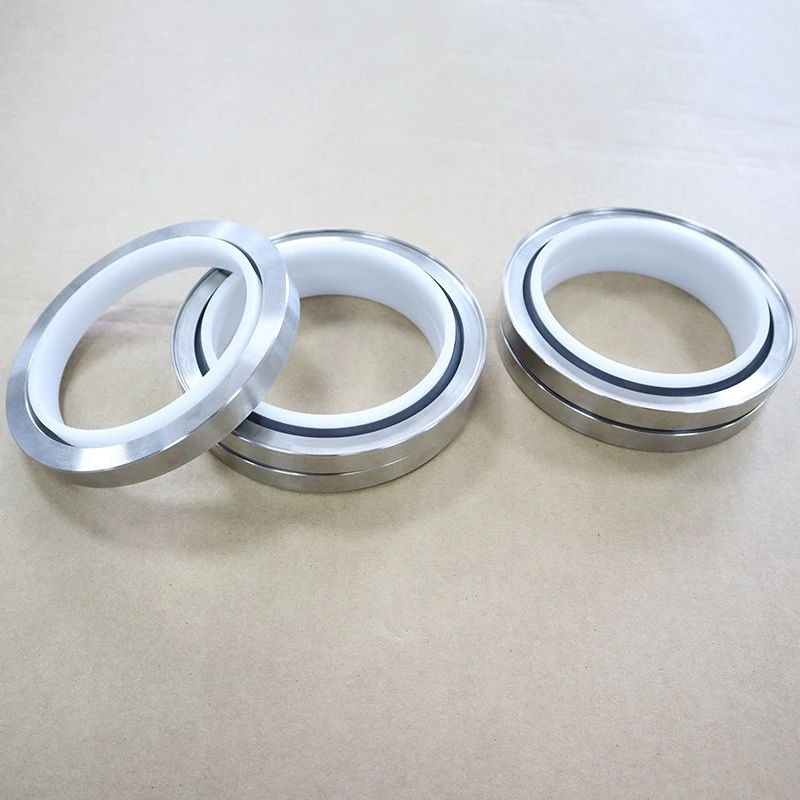

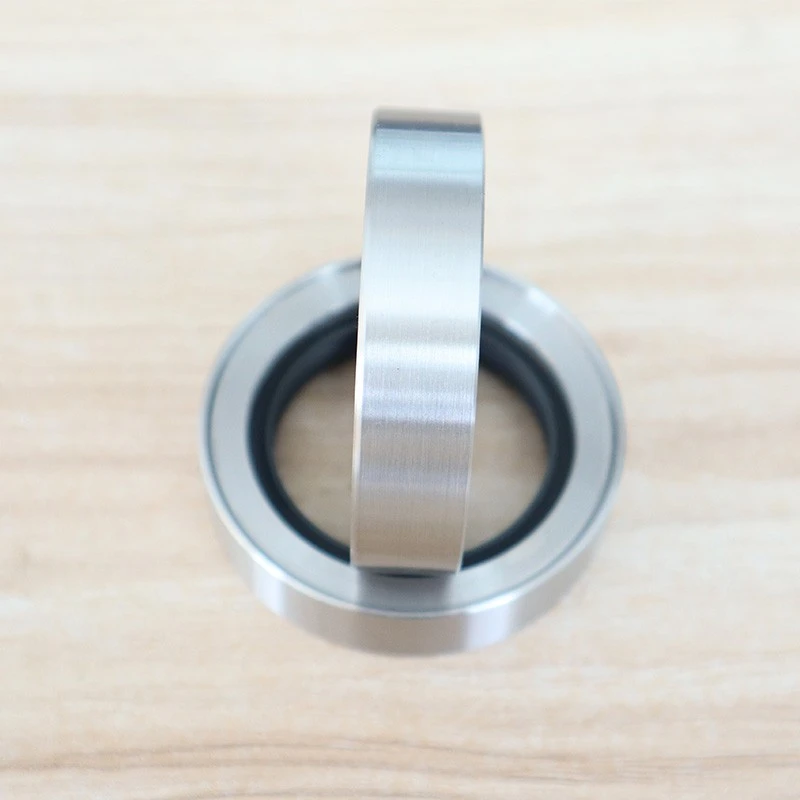

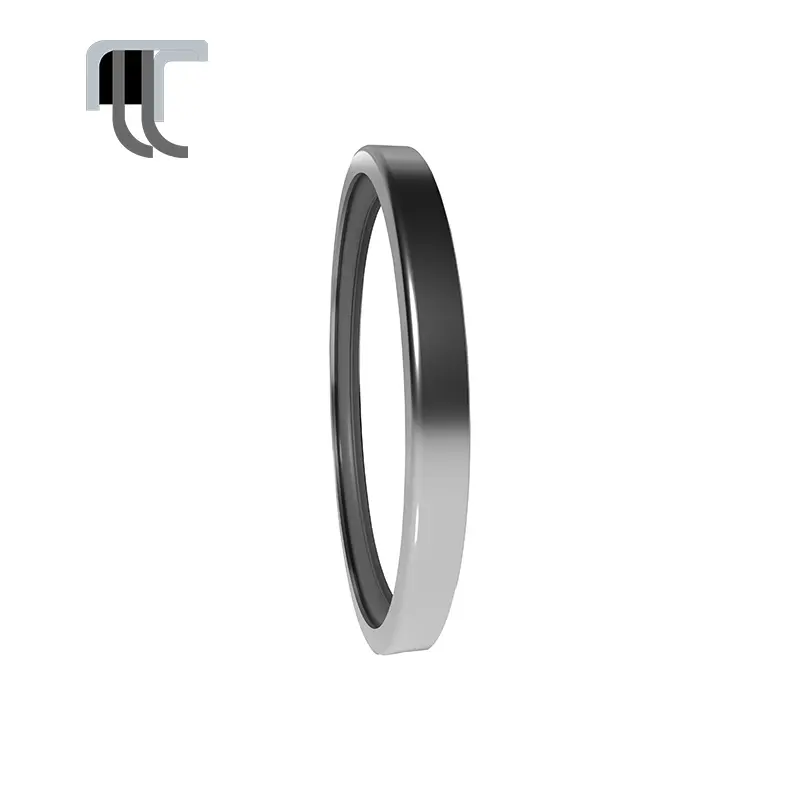

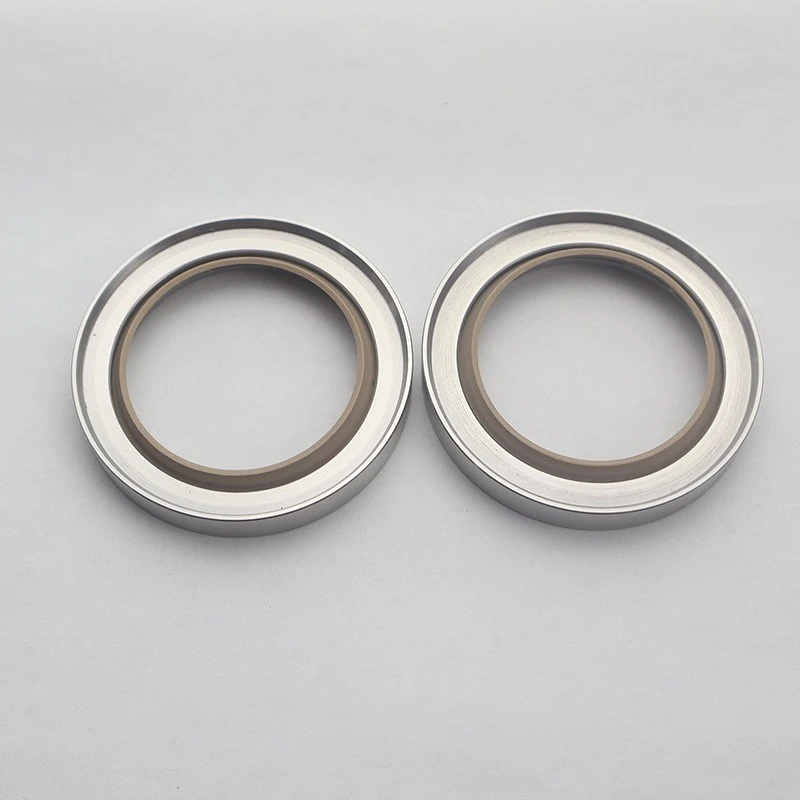

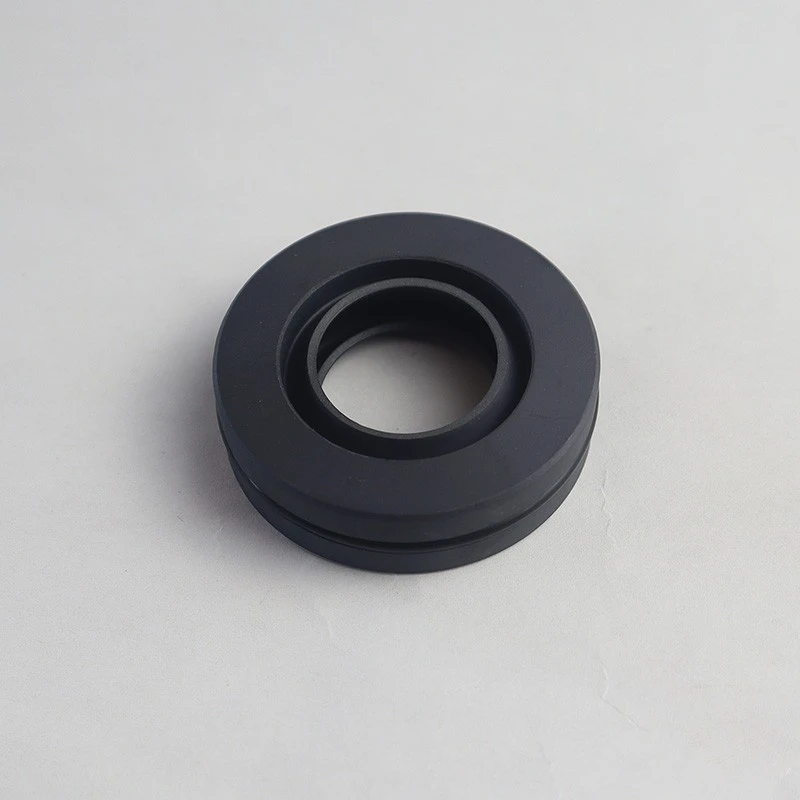

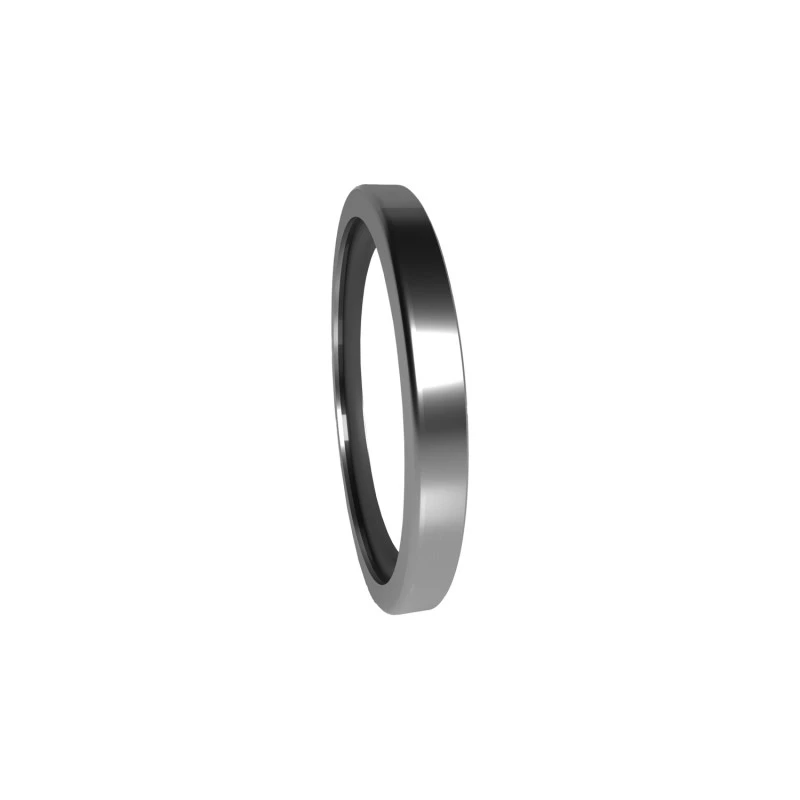

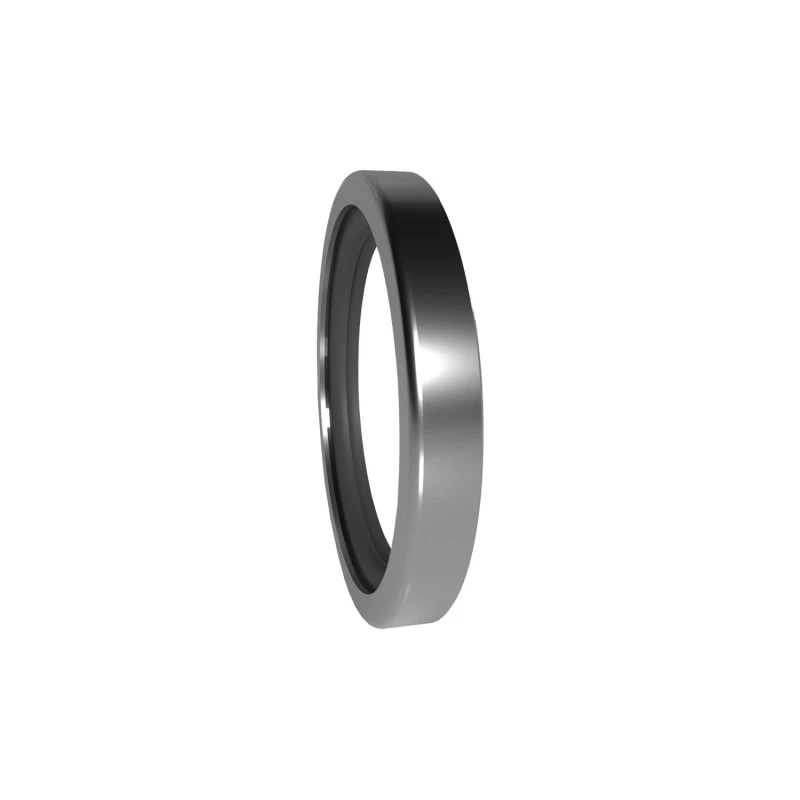

Ang serye ng RCS PTFE power oil seal ay naglalaman ng isang metal skeleton at isang PTFE sealing lip, na angkop para sa mga kumplikadong kondisyon sa pagtatrabaho.

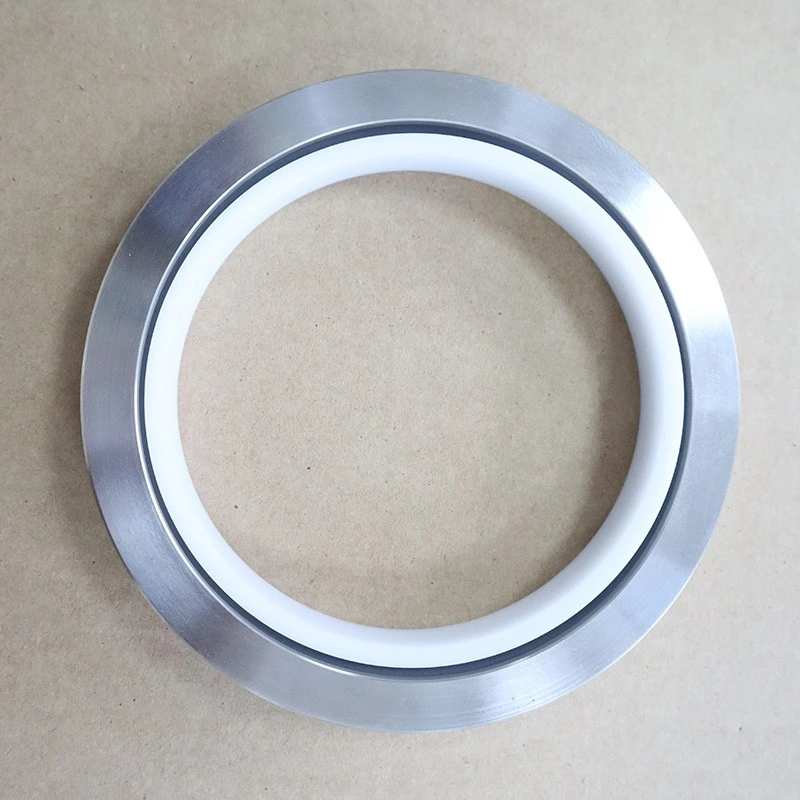

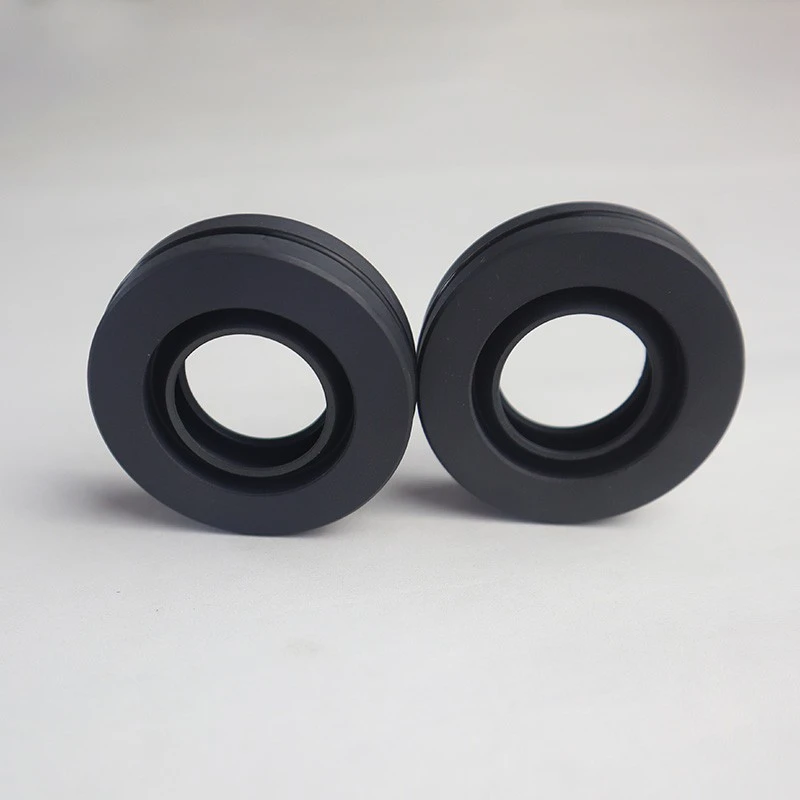

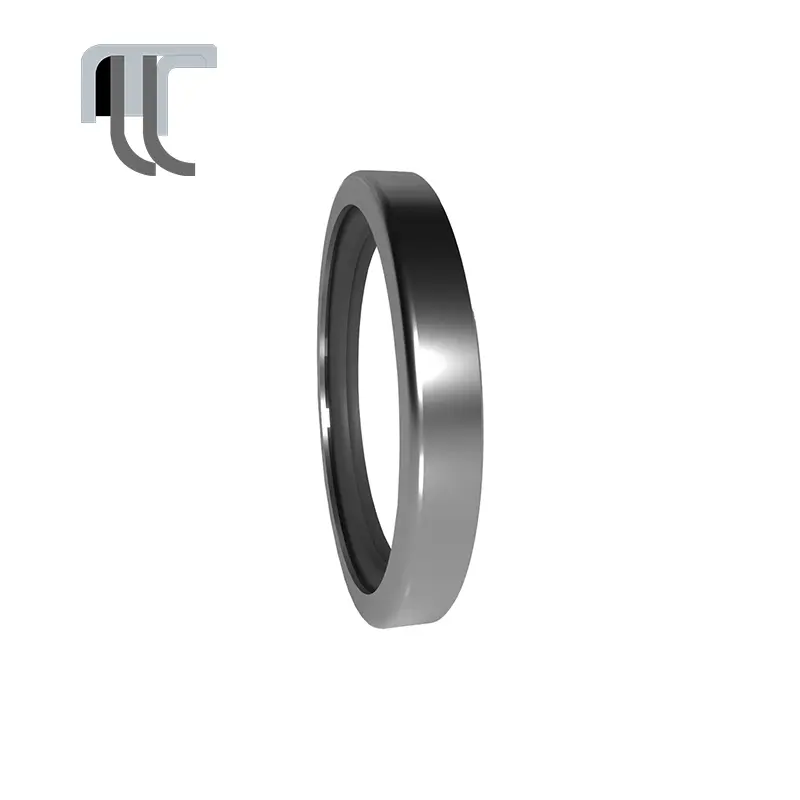

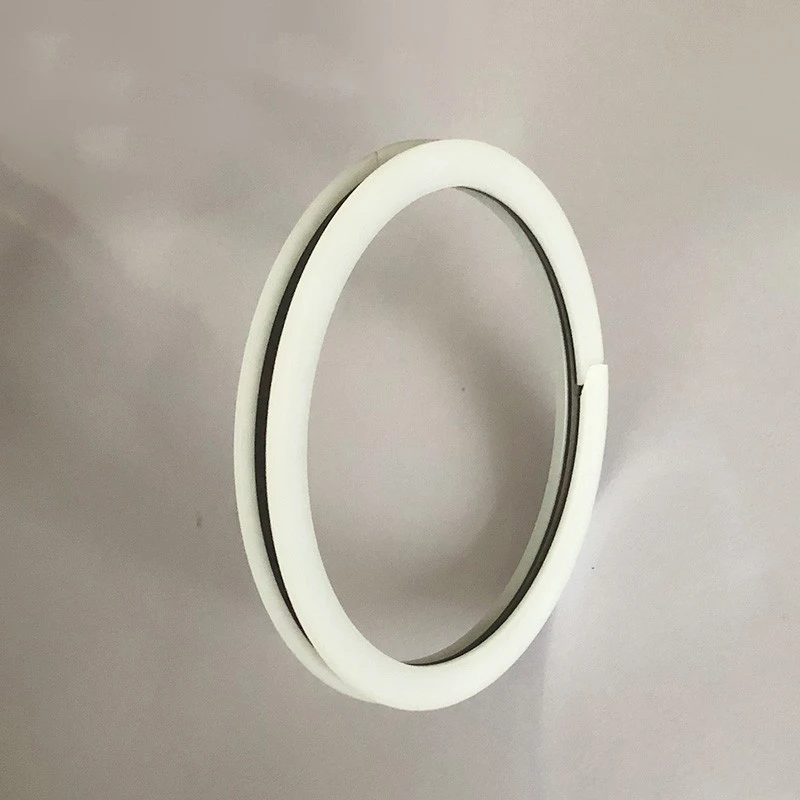

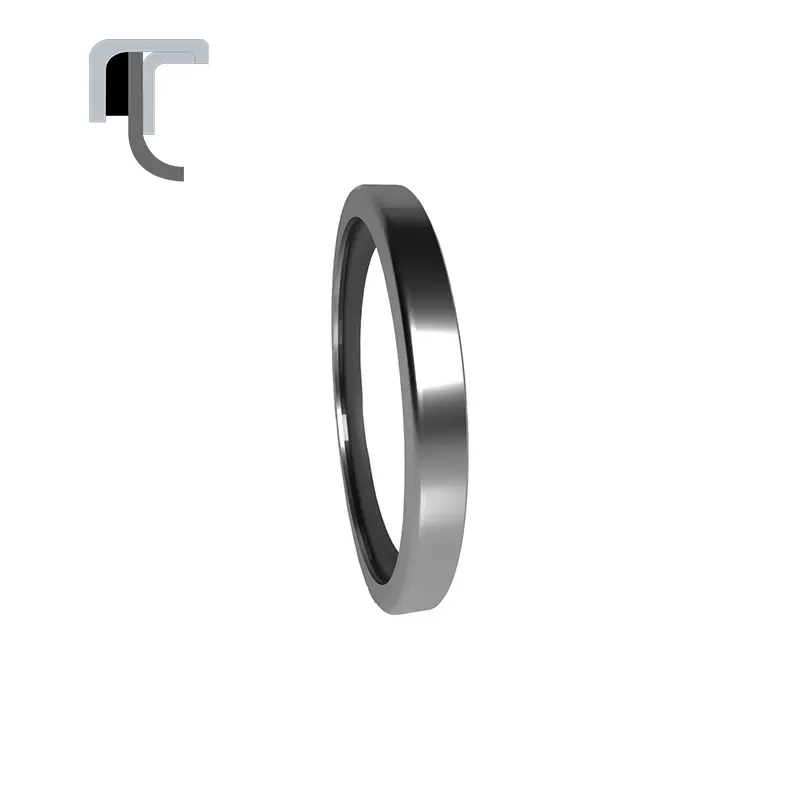

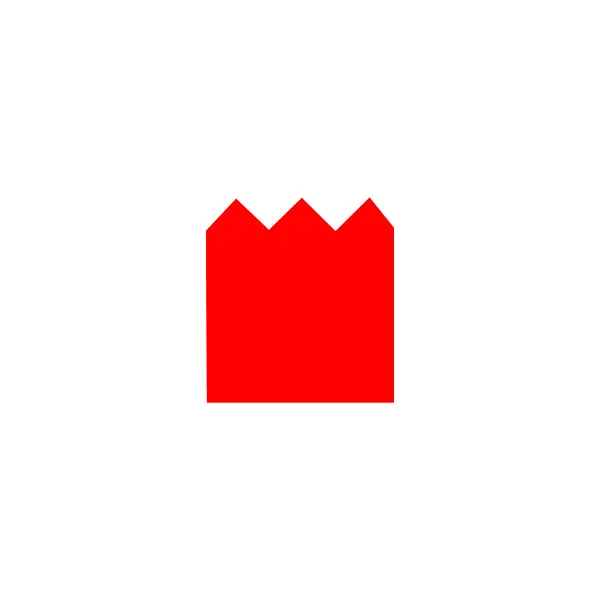

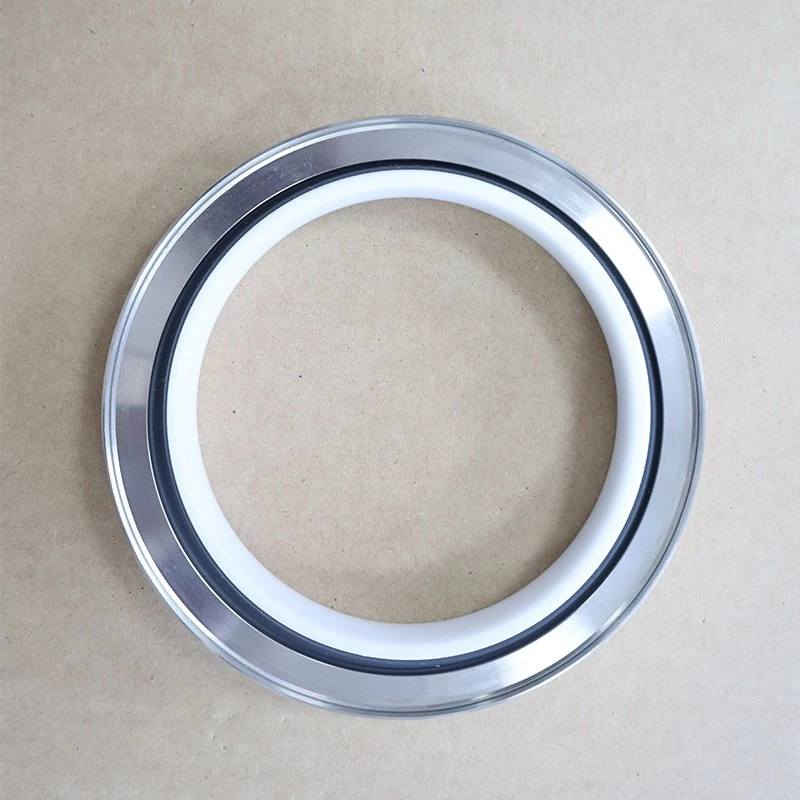

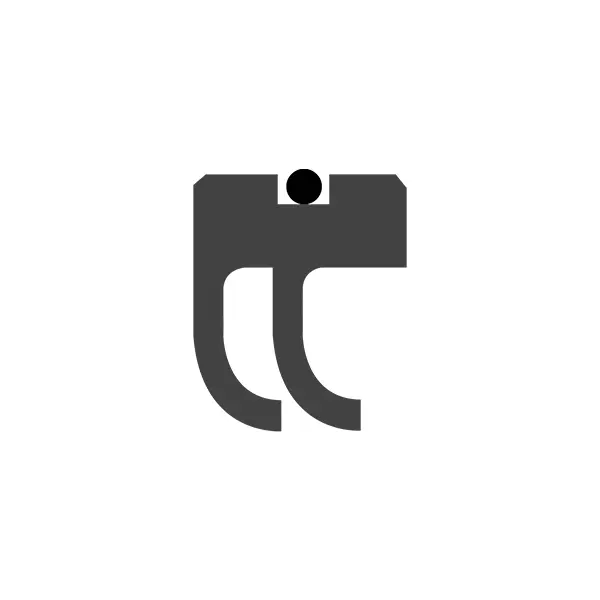

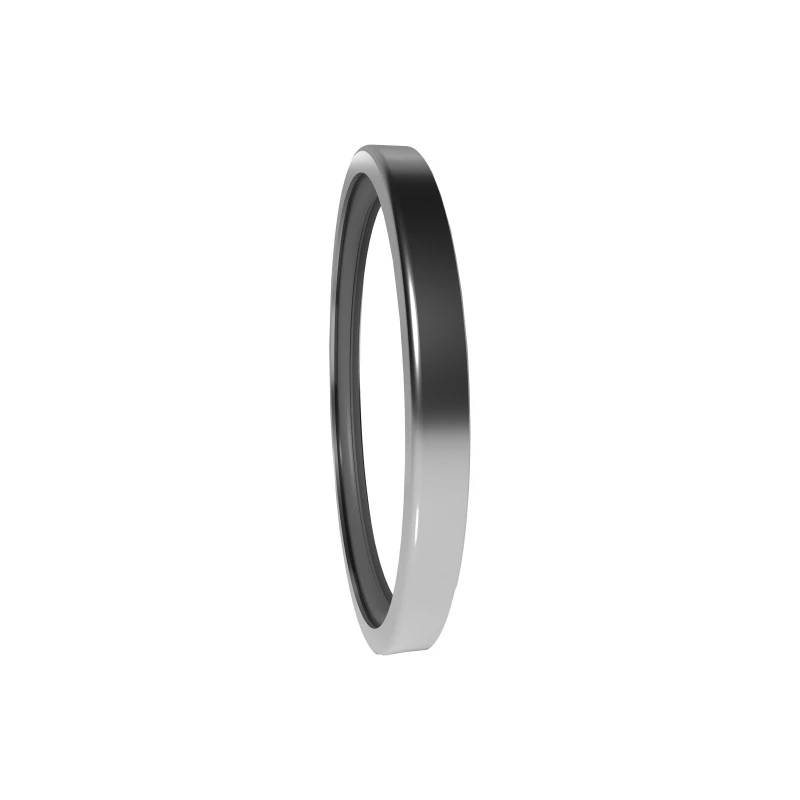

Ang serye ng RC2057 buong selyo ng langis ng PTFE ay idinisenyo para sa mga espesyal na okasyon na hindi maaaring matugunan ng mga tradisyunal na seal ng langis.

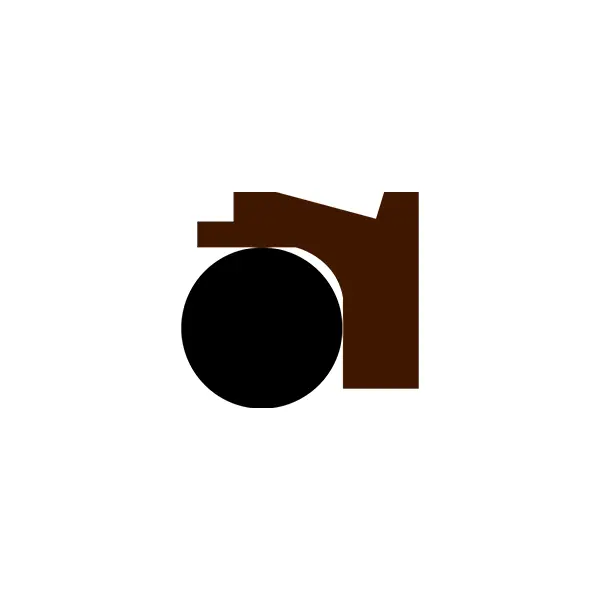

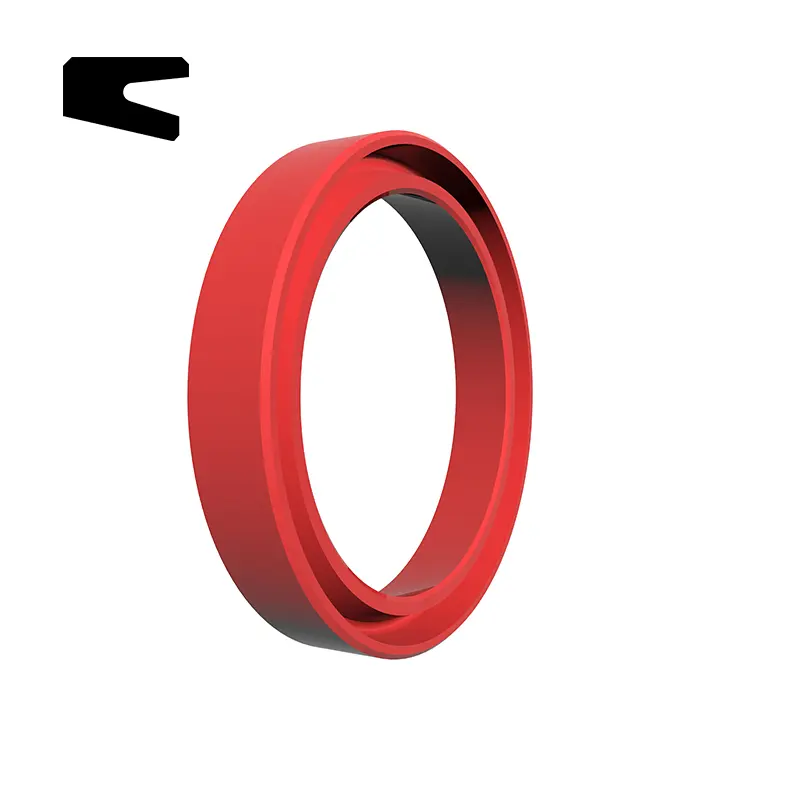

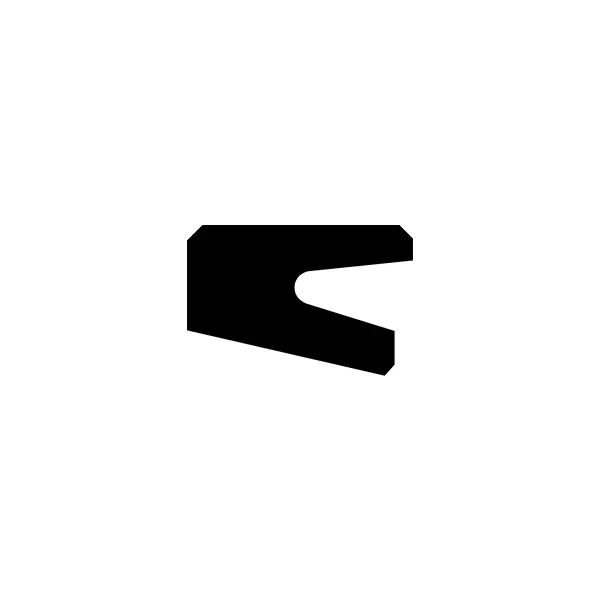

Ang serye ng RC2065 ay nagbibigay ng isang one-way pressure seal para sa umiikot na mga shaft, na may isang simpleng istraktura at madaling pag-install. Ang mga materyales ay maaaring nitrile goma (NBR) o fluororubber (FKM).
Ang iba't ibang mga seal ng Ruichen Seal ay may mga katangian ng mataas na buhay, mababang alitan, mahusay na sealing at compact na istraktura. Malawakang ginagamit ang mga ito sa mga hydraulic system, pneumatic kagamitan, kagamitan sa presyon ng tubig, high-pressure na umiikot na makinarya at pang-industriya na kagamitan, atbp, na nagbibigay sa iyo ng maaasahang mga solusyon sa sealing na may mataas na pagganap.
Mga Tampok at Aplikasyon ng Produkto:
Mga Tampok ng Produkto:
Mahabang Buhay: Ang mga de-kalidad na materyales at disenyo ng istruktura ay nagpapalawak ng buhay ng serbisyo.
Mababang alitan: Ang mga materyales sa PTFE at PU ay nagbabawas ng pagtakbo sa pagtakbo at pagbutihin ang kahusayan.
Magandang Sealing: Espesyal na Disenyo ng Lip at Langis ng Pag -iimbak ng Langis Tiyakin ang mahusay na pagganap ng sealing.
Compact na istraktura: maliit na disenyo ng puwang, na angkop para sa iba't ibang mga kapaligiran sa pag -install.
Malawak na naaangkop: Angkop para sa haydroliko, pneumatic, presyon ng tubig at mataas na presyon, mataas na bilis, mababang bilis at iba pang mga kondisyon sa pagtatrabaho.
Mga Lugar ng Application:
Hydraulic system, pneumatic kagamitan, kagamitan sa presyon ng tubig.
Mataas na presyon ng pag-ikot ng makinarya, mababang bilis ng mabibigat na kagamitan.
Pang -industriya na kagamitan, makinarya ng engineering, sasakyan at aerospace at iba pang mga patlang.
Pagpili ng materyal:
1. Ang pagtutugma ng materyal na O-Ring ay maaaring mapili: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing Ring Material: Standard Material PTFE4, Iba pang Opsyonal na Materyales PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Materyal: HPU.

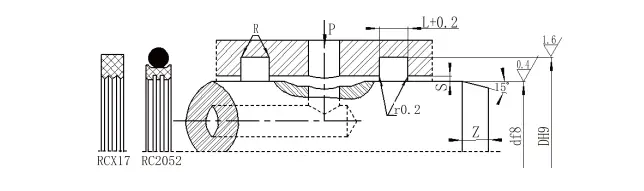

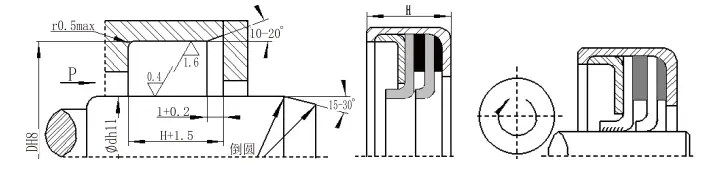

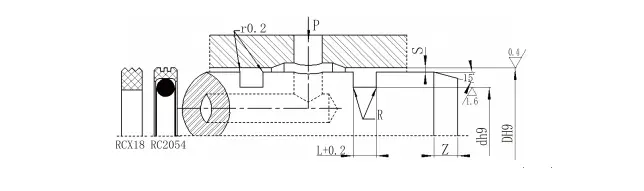

Structural Diagram
Order Model RC2052-80X91X4.2-PTFE3-RO1 Model-DXDXL-Material Code Order Model RCX17-80X91X4.2-HPU Model-DXDXL-Material Code
Order Model RC2054-80X69X4.2-PTFE3-RO1 Model-D*D*L-Material Code Order Model RCX18-80X69X4.2-HPU Model-D*D*L-Material Code

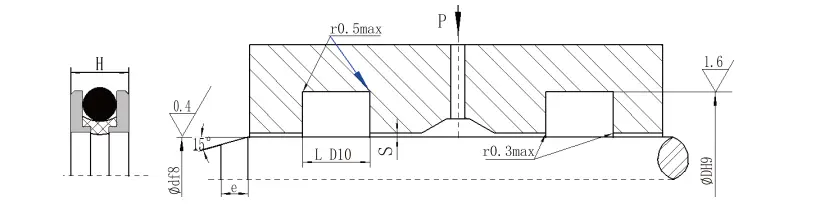

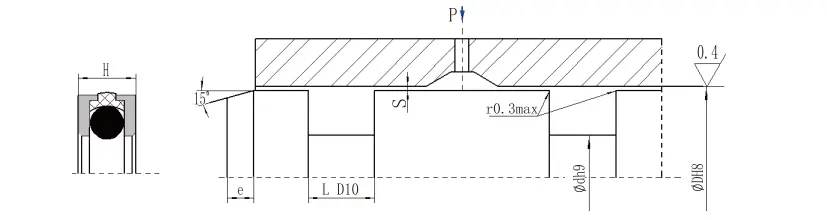

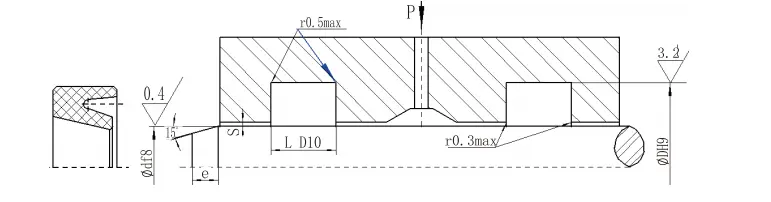

Mga Dimensyon ng Pag -install ng RDI
| DF8 | DH9 | L D10 | H | Gap s | |
| 0-10Mpa | 10-36Mpa | ||||
| 50-79 | D+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | D+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | Mangyaring kumunsulta sa aming kumpanya | ||||
Haba ng chamfer
| Saklaw ng Diameter ng Rod | Haba ng chamfer e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Mga Dimensyon ng Pag -install
| DH8 | DH9 | L D10 | H | Gap s | |
| 0-10Mpa | 10-36Mpa | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
Haba ng chamfer
| Saklaw ng Diameter ng Rod | Haba ng chamfer e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

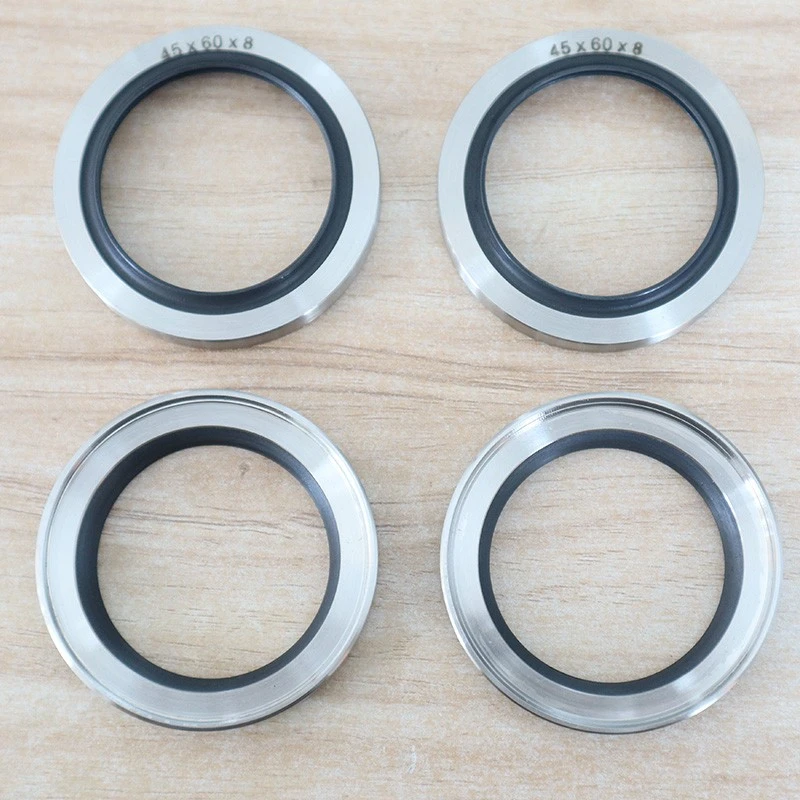

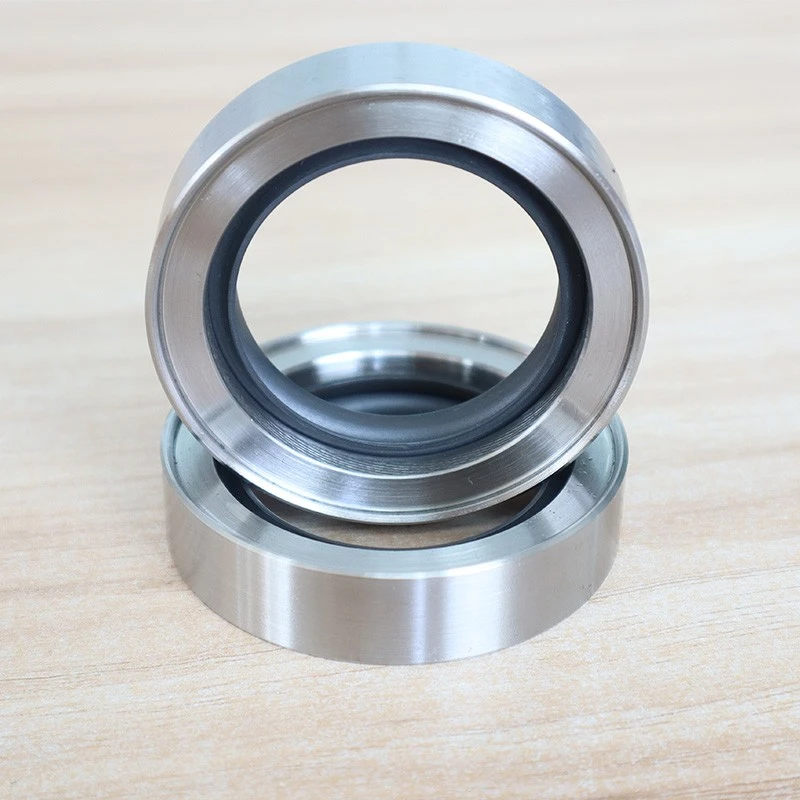

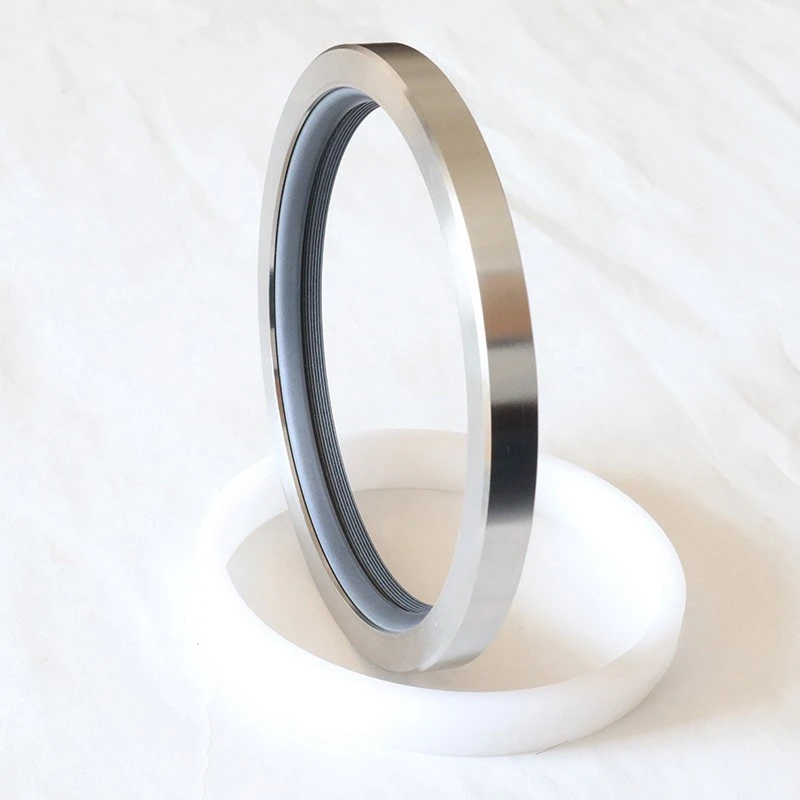

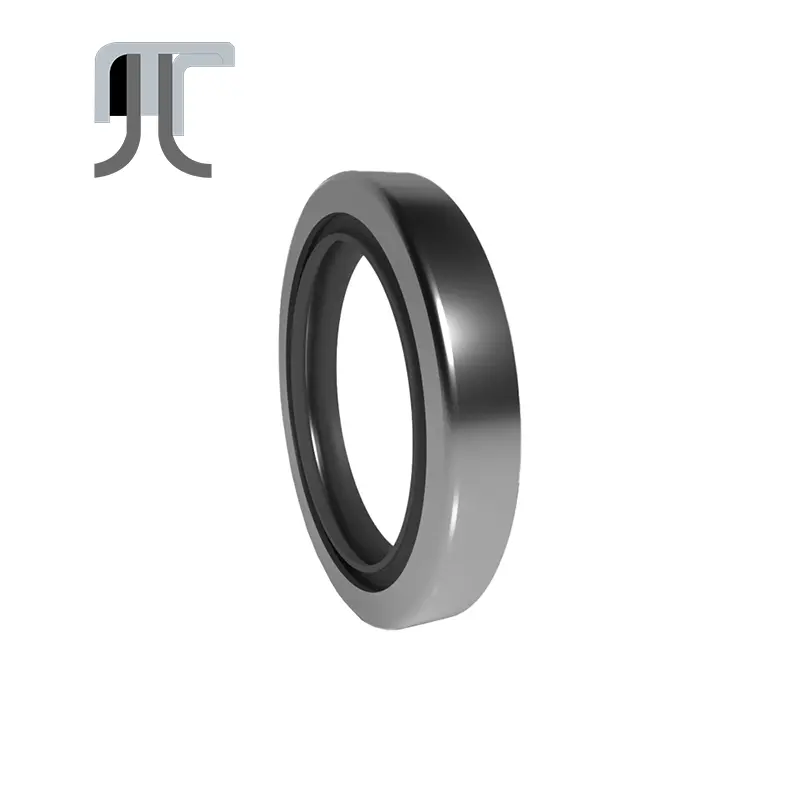

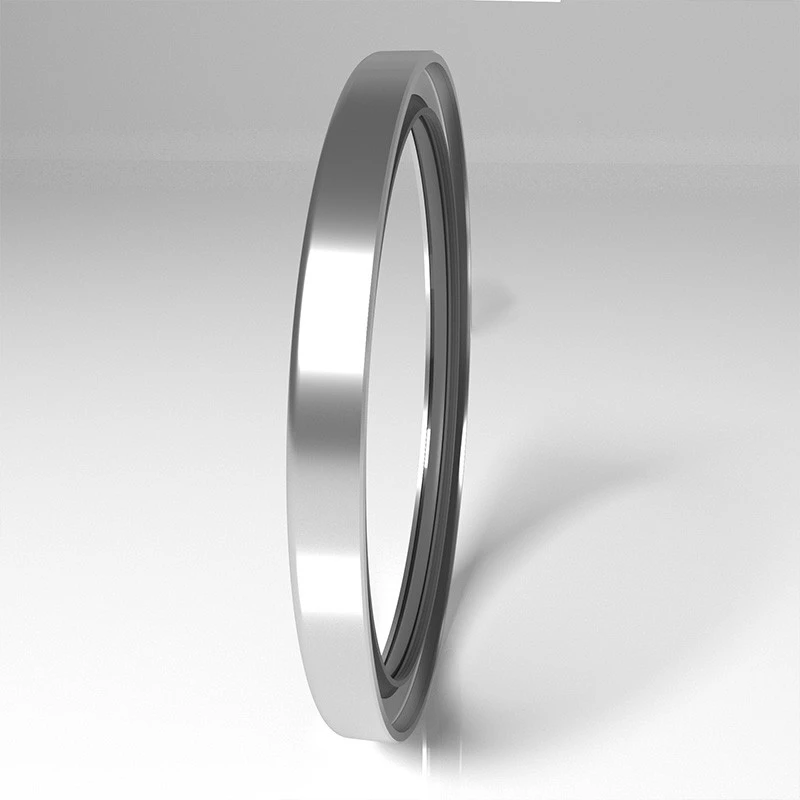

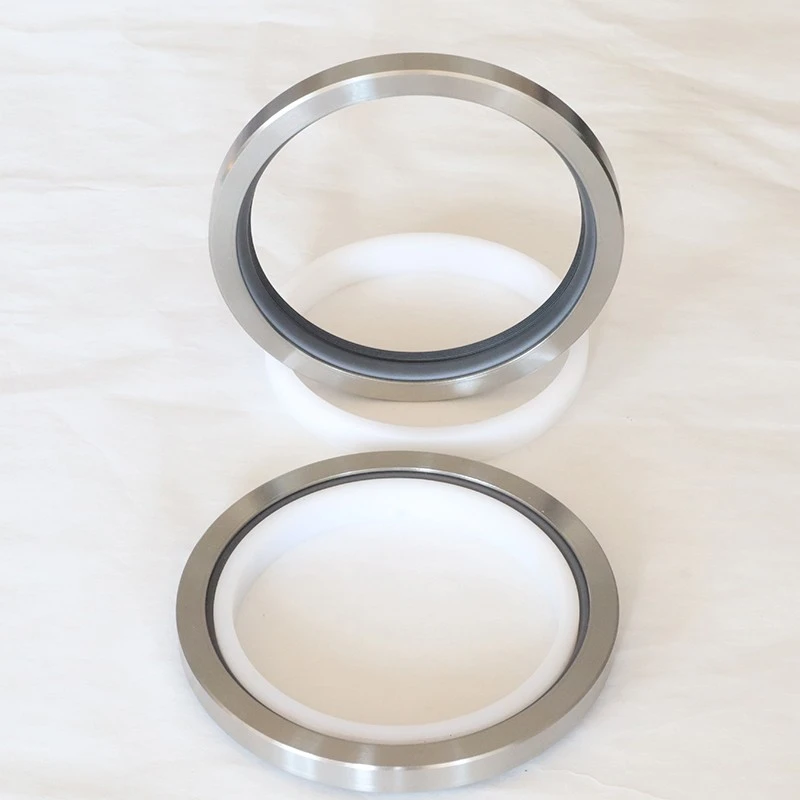

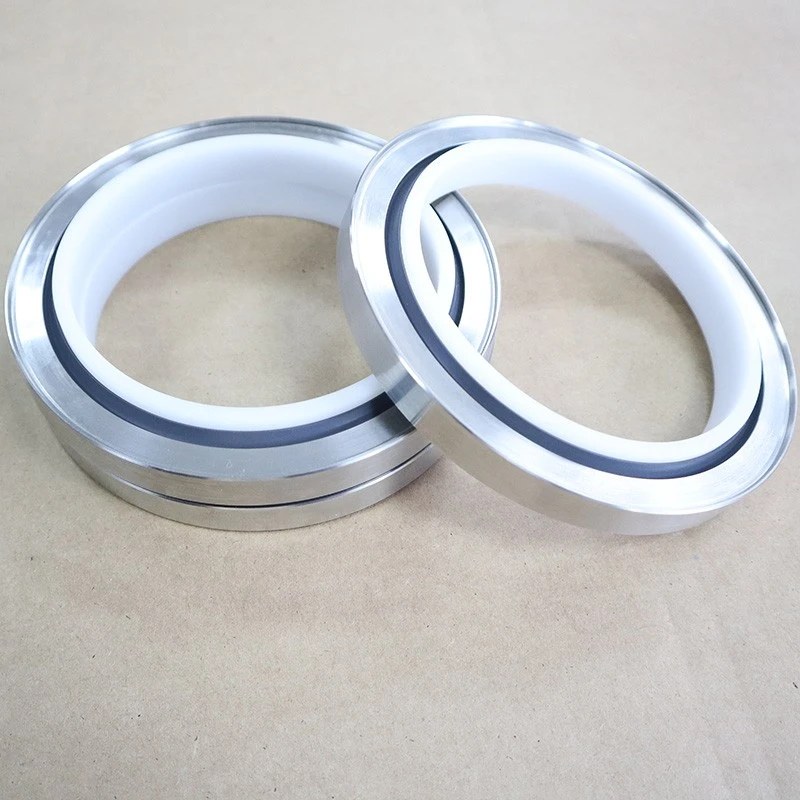

RCS Type Pt Fe Power Oil Seal (PTFE Oil Seal)

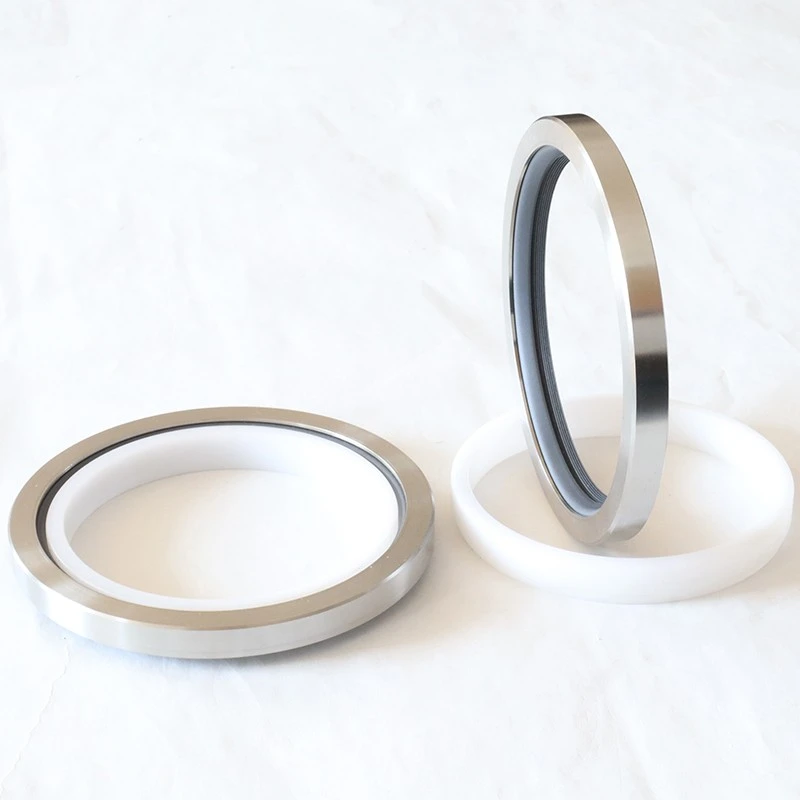

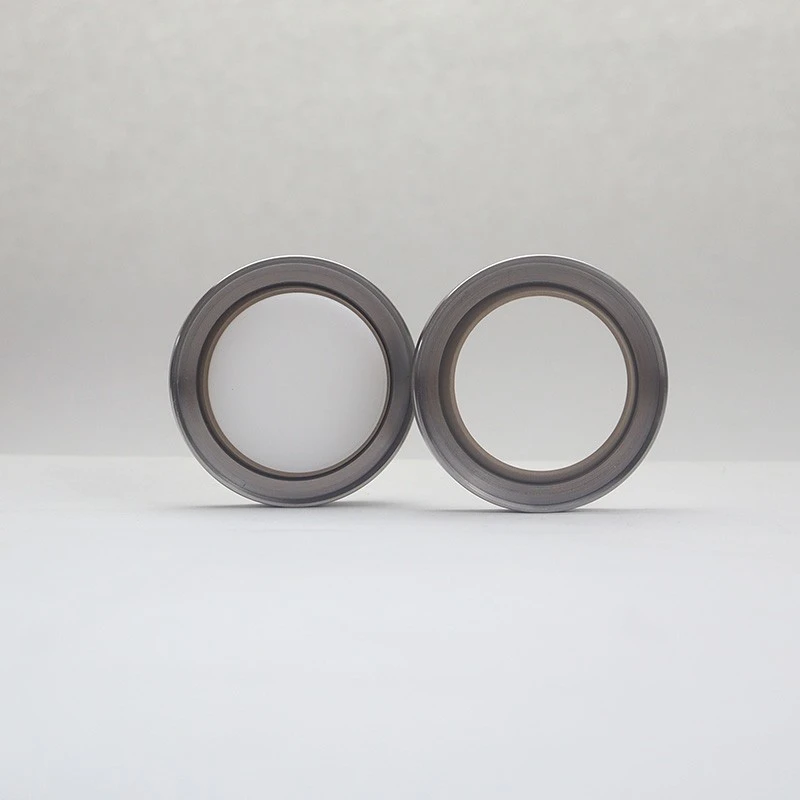

RC2057 Uri ng Buong PT Fe Oil Seal

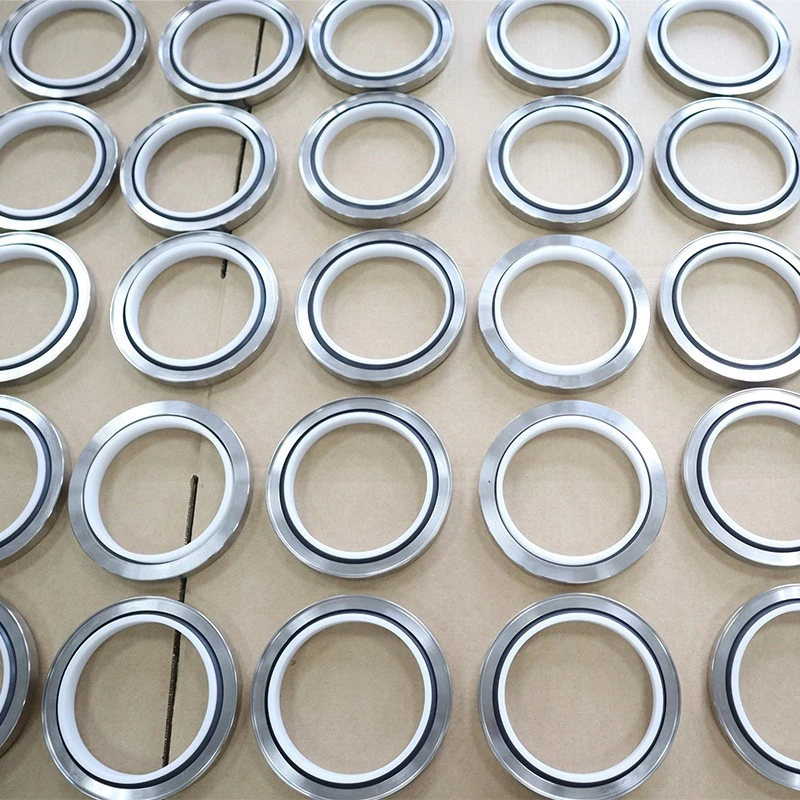

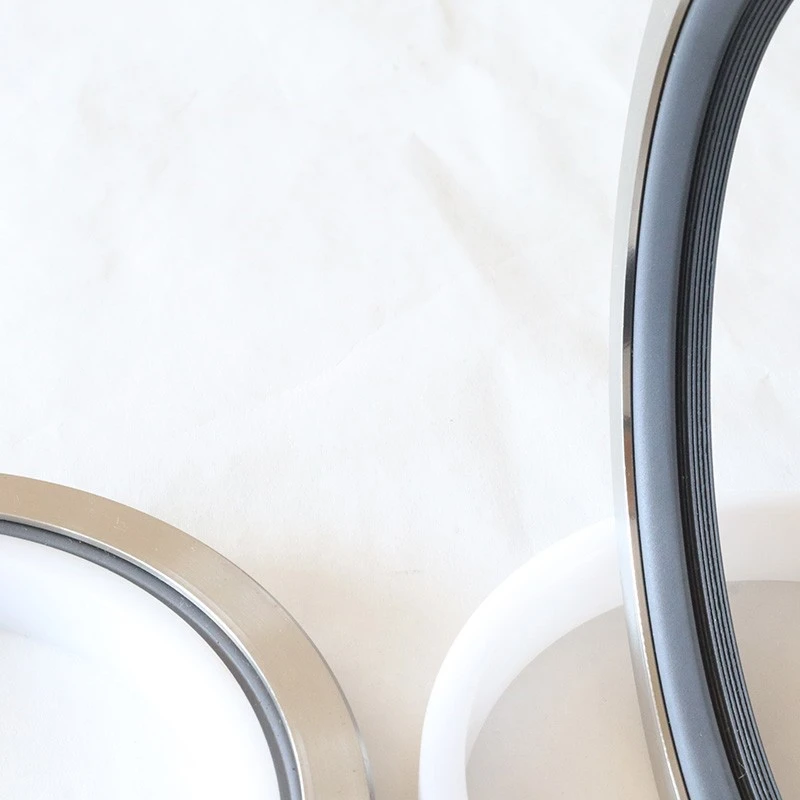

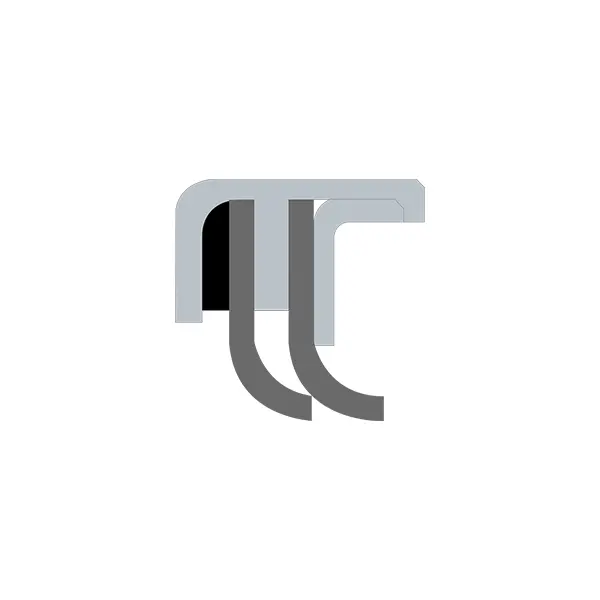

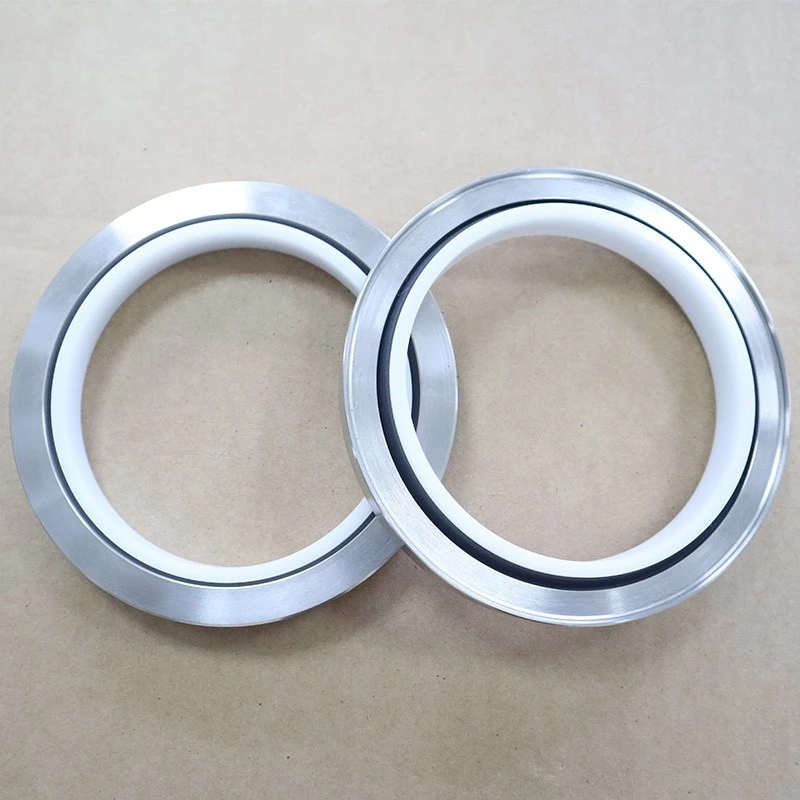

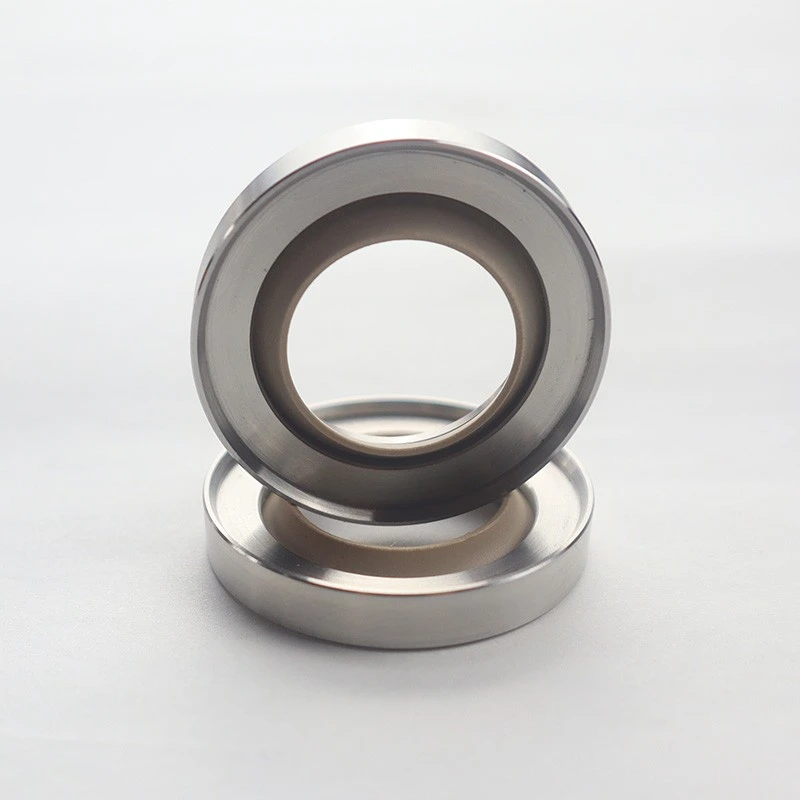

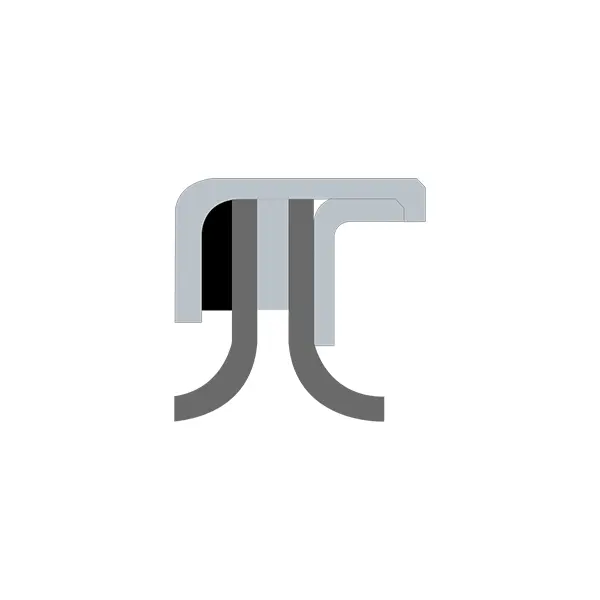

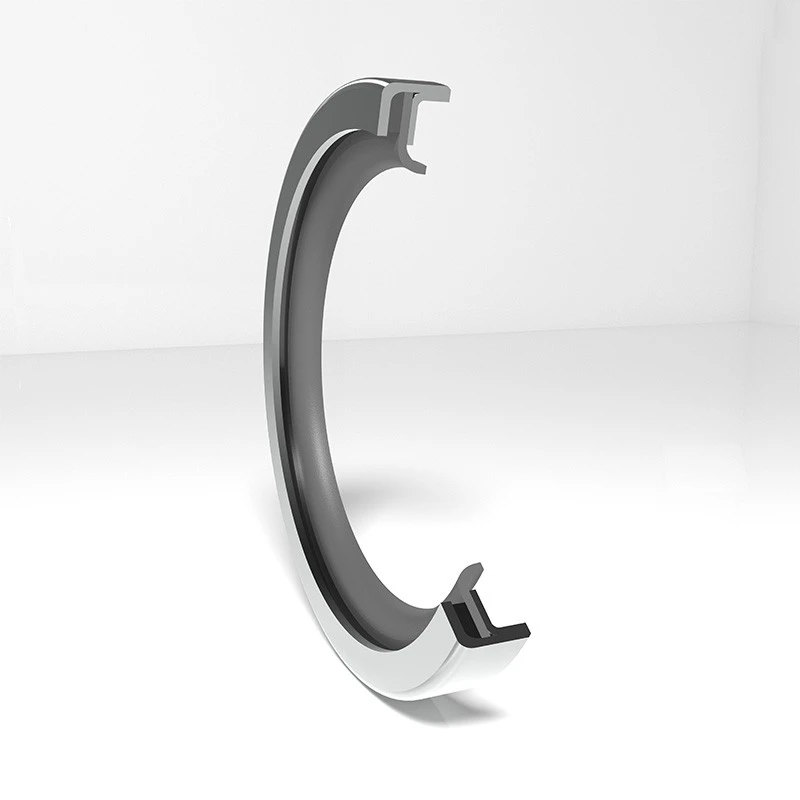

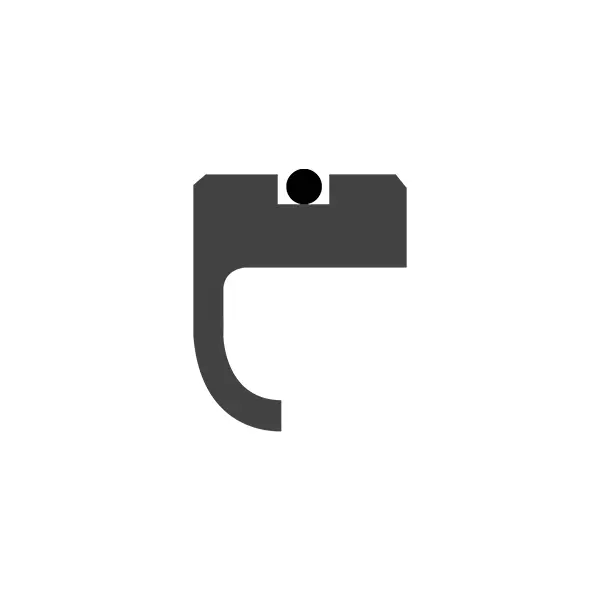

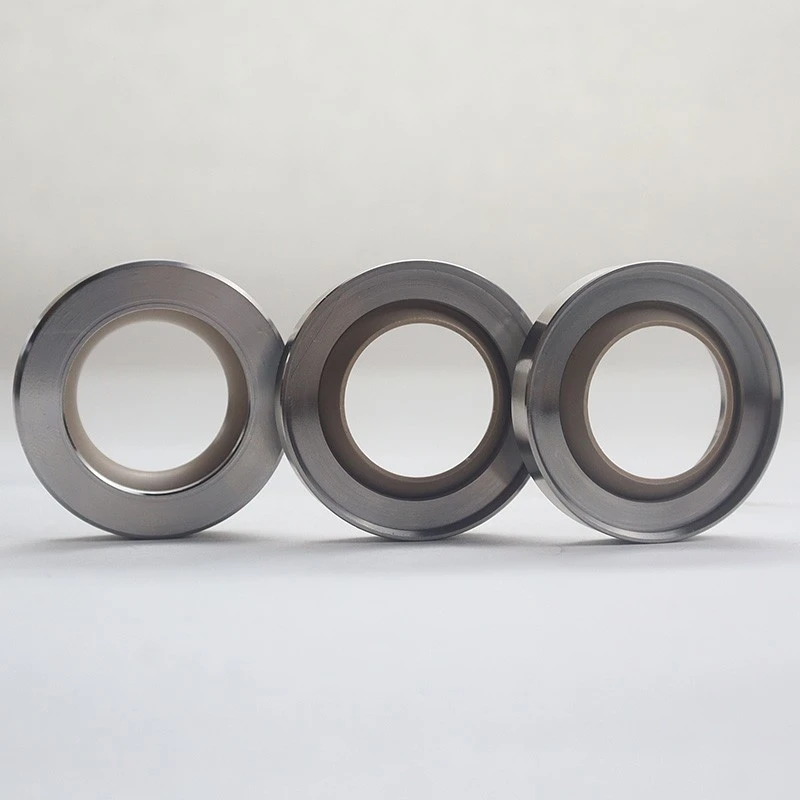

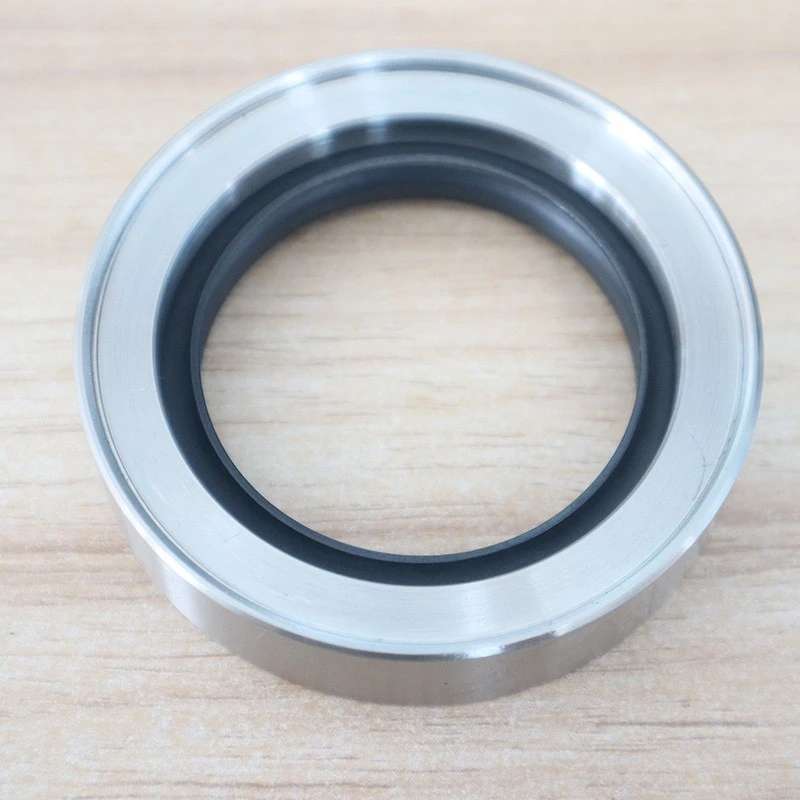

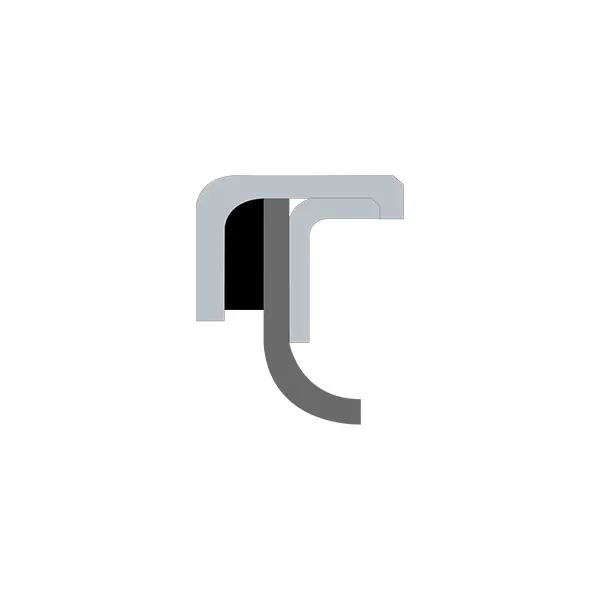

Ang uri ng RCS PTFE power oil seal ay binubuo ng metal frame, PTFE sealing lip at panloob na static seal. Nahahati ito sa isang uri, uri ng B, C type, D type, atbp. Mga Tampok:
1. Paglaban sa kaagnasan ng kemikal
2. Malawak na saklaw ng temperatura
3. Angkop para sa mababang pagpapadulas at pagpapadulas ng langis
4. Mababang alitan upang makamit ang minimum na pagkonsumo ng kuryente
5. Angkop para sa bilis ng mataas na linya
6. Walang malagkit, mababang pagtutol sa pagsisimula pagkatapos ng pang-matagalang pag-shutdown
7. Angkop para sa umiikot na mga shaft na hindi pa tumigas (makatuwirang pagpili ng labi ng PTFE)
8. Angkop para sa mga okasyon na may mas mataas na presyon
Ⅰ. Karaniwang mga aplikasyon:
Rotary compressor, screw compressor, paghahatid/gearboxes, blower, engine, machine tool pump, hydraulic motor, centrifuges, atbp.
Ⅱ. Mga kinakailangan sa katigasan para sa mga ibabaw ng pag -aasawa
Inirerekumendang katigasan: HRC ≥ 58. Ang kinakailangang katigasan ay nauugnay sa maraming mga kadahilanan. Ang mga malambot na umiikot na shaft ay naaangkop din sa mga sitwasyon na mababa ang presyon at mababang bilis. Inirerekomenda ang PTFE6 lip plate para sa mga malambot na metal.
Ⅲ. Mga kinakailangan sa kalidad para sa mga ibabaw ng pag -aasawa
RA = 0.2-0.63 A RZ = 1-3UM RMAX = 1-4UM
| Hugis-cross-sectional na hugis | Modelo | Presyon (MPA) | Temperatura (℃) | Bilis (MS) | Katamtaman |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Langis, gas, tubig, atbp. |
|
RCS-B | 2 | -35 ~+200 | 20 | Langis, gas, tubig, atbp. |
|
RCS-C | 1 | -35 ~+200 | 20 | Langis, gas, tubig, atbp. |
|
RCS-D | 2 | -35 ~+200 | 20 | Langis, gas, tubig, atbp. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Halos lahat ng media |
|
RC2057-B | 2 | -35 ~+200 | 20 | Halos lahat ng media |
Ⅳ. FLUID POWER Spiral Flow Pattern:
Ang uri ng RCS-D ay nagpatibay ng isang plate ng labi na may istraktura ng pattern ng daloy ng spiral upang mapabuti ang kakayahan ng sealing. Ang umiikot na baras ay pinapayagan lamang na paikutin sa isang direksyon.
RC20658 Mga Dimensyon ng Pag -install
| Modelo | DF8 | DH9 | L D10 | SHAX |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | Mangyaring kumunsulta sa aming kumpanya | |||
Haba ng chamfer
| Saklaw ng Diameter ng Rod | Haba ng chamfer e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |
Mga pagtutukoy at sukat:

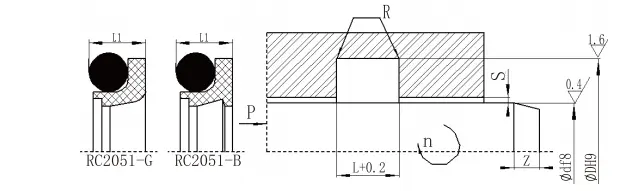

| D F8 Pamantayan RC2051 | D F8 Light load rc2051-q | D F8 Malakas na pagkarga RC2051-Z | D H9 | L+0.2 | L1 | RMax | SMax | Zmin | d0 | ||
| <10Mpa | <20Mpa | <40Mpa | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Tandaan: 1. Para sa diameter ng baras ≤30mm, inirerekumenda na gumamit ng bukas na uka. Ang uri ng light load ay mas madaling mai -install sa saradong uka.
2. Inirerekomenda na ang katigasan ng ibabaw ng umiikot na baras ay HRC> 58.

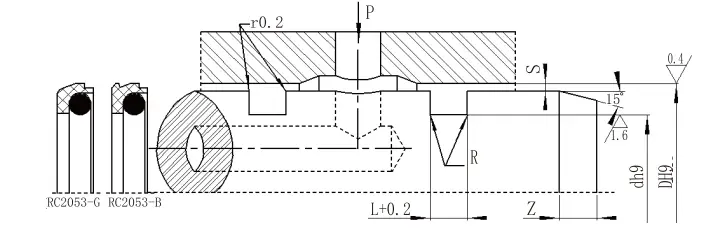

RC2053
| Saklaw ng Aperture D H9 | Diameter ng Groove D H9 | Lapad ng Groove L+0.2 | Taas ng selyo L1 | Bilugan na sulok RMax | Radial clearance s | Chamfer Zmin | O-ring wire diameter D0 | ||
| <10Mpa | <20Mpa | <40Mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-199.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Tandaan: 1. Para sa diameter ng baras ≤ 30 mm, inirerekomenda ang bukas na uka.
RC2052
| Saklaw ng Diameter ng Shaft D F8 | Diameter ng Groove D H9 | Lapad ng Groove L+0.2 | Radial clearance sMax | Bilugan na sulok RMax | Chamfer Zmin | |
| 0 ~ 10Mpa | 10 ~ 20Mpa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Tandaan: 1. Para sa diameter ng baras ≤ 30 mm, inirerekomenda ang bukas na uka.
2. Para sa mga panggigipit> 30 MPa, ang lugar ng ugat ng selyo ay gumagamit ng h8/f8 tolerance.
RC2054| Saklaw ng Aperture D H9 | Diameter ng Groove D H9 | Lapad ng Groove L+0.2 | Radial clearance sMax | Bilugan na sulok RMax | Chamfer Zmin | |
| 0 ~ 10Mpa | 10 ~ 20Mpa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Profile | Modelo | Presyon (MPA) | Temperatura (℃) | Bilis ng sanggunian (MS) |
Sanggunian na halaga ng PV Mpa.m/s | Media |
|
RC2051-B | ≤70 (pamantayan) | -35 ~+100 (pagtutugma ng O-Ring NBR) | <2 | ≤5 | Hydraulic oil, emulsion, tubig, gas, atbp. Hydraulic oil, emulsion, tubig, gas, atbp. |
| ≤30 (mataas na bilis) | -20 ~+200 (pagtutugma ng O-Ring FKM) | <6 | ||||
|
RC051-G | ≤70 (pamantayan) | -35 ~+100 (pagtutugma ng O-Ring NBR) | <2 | ≤5 | Hydraulic oil, emulsion, tubig, gas, atbp. Hydraulic oil, emulsion, tubig, gas, atbp. |
| ≤30 (mataas na bilis) | -20 ~+200 (pagtutugma ng O-Ring FKM) | <6 | ||||
|
RC2053-B | ≤70 (pamantayan) | -35 ~+100 (pagtutugma ng O-Ring NBR) | <2 | ≤5 | Hydraulic oil, emulsion, tubig, gas, atbp. Hydraulic oil, emulsion, tubig, gas, atbp. |
| ≤30 (mataas na bilis) | -20 ~+200 (pagtutugma ng O-Ring FKM) | <6 | ||||
|
RC2053-G | ≤70 (pamantayan) | -35 ~+100 (pagtutugma ng O-Ring NBR) | <2 | ≤5 | Hydraulic oil, emulsion, tubig, gas, atbp. Hydraulic oil, emulsion, tubig, gas, atbp. |
| ≤30 (mataas na bilis) | -20 ~+200 (pagtutugma ng O-Ring FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤2 | ≤2.5 | Hydraulic oil, emulsion, tubig, gas, atbp. Hydraulic oil, emulsion, tubig, gas, atbp. |
| -20 ~+200 (pagtutugma ng O-Ring FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | Hydraulic oil, emulsion, tubig, gas, atbp. |
|
RC2054 | ≤40 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤2 | - | Hydraulic oil, emulsion, tubig, gas, atbp. Hydraulic oil, emulsion, tubig, gas, atbp. |
| -20 ~+200 (pagtutugma ng O-Ring FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | Hydraulic oil, emulsion, tubig, gas, atbp. |
|
Rdi | <36 | -35 ~+100 | <0.5 | - | Hydraulic oil, emulsion, tubig, gas, atbp. |
|
RDA | <36 | -35 ~+100 | <0.5 | - | Hydraulic oil, emulsion, tubig, gas, atbp. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Langis, tubig, gas, atbp. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Langis, tubig, gas, atbp. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Langis, tubig, gas, atbp. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Langis, tubig, gas, atbp. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Halos lahat ng media |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Halos lahat ng media |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Hydraulic oil, emulsion, tubig, grasa, atbp. |
