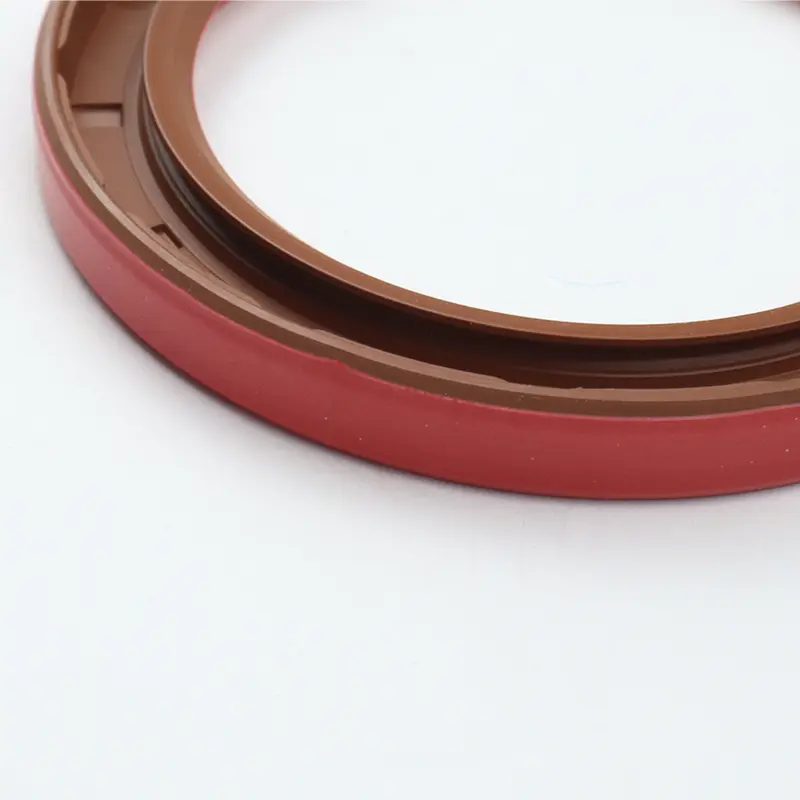

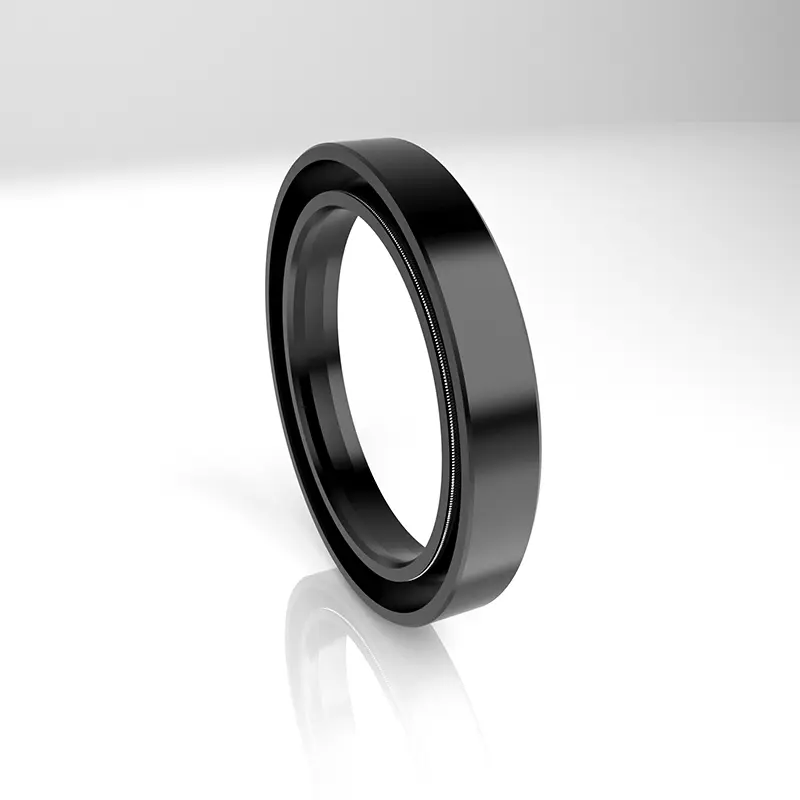

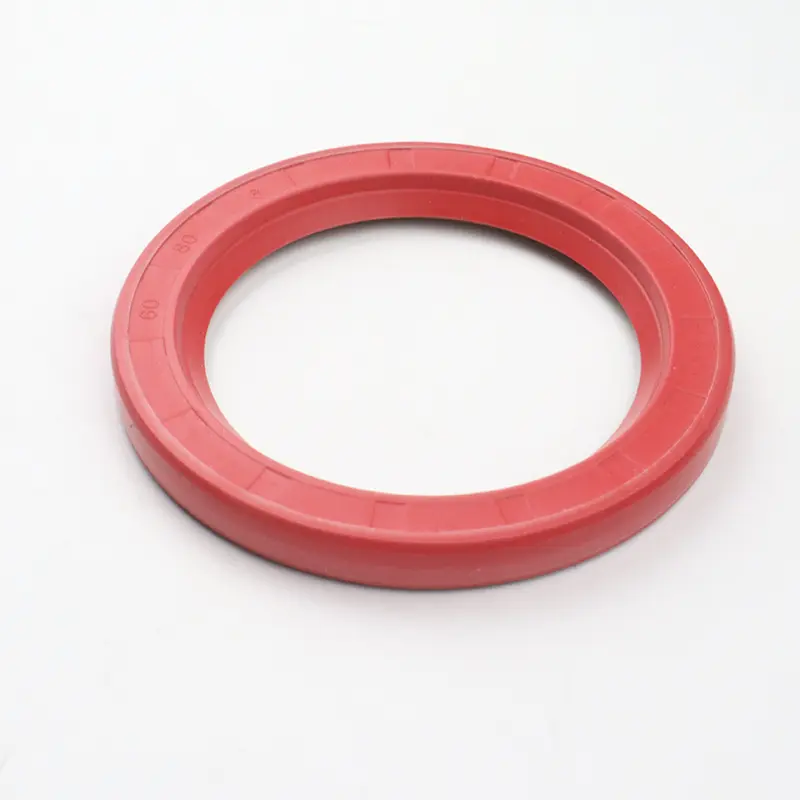

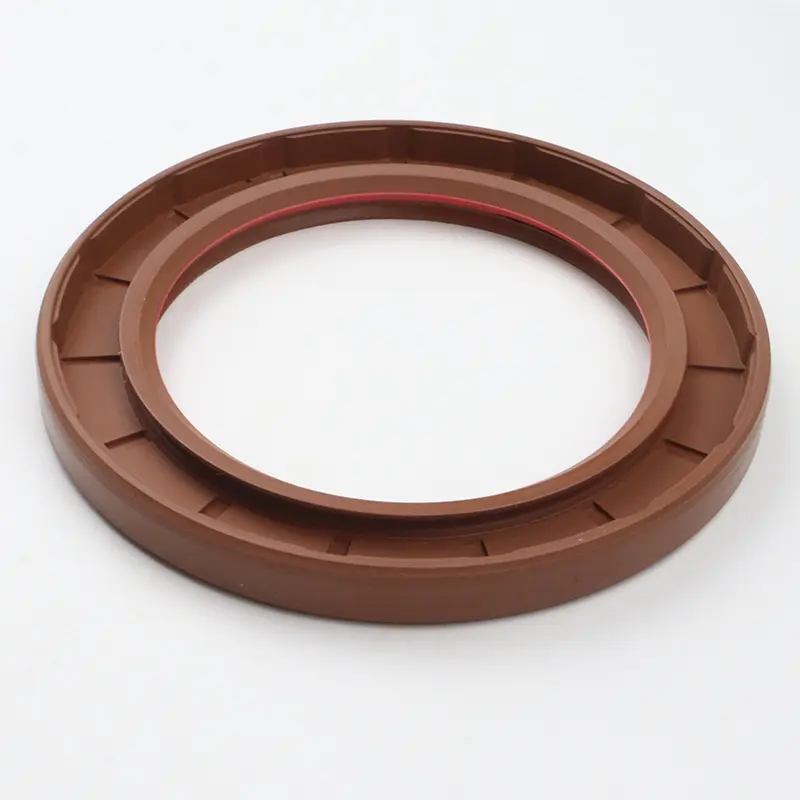

Umiikot na mga seal ng shaft lip

Ang pag -ikot ng shaft lip seal, na karaniwang kilala bilang mga seal ng langis, ay naka -install sa umiikot na upuan ng tindig at gumawa ng kamag -anak na paggalaw na may umiikot na baras. Ang metal frame ay gumaganap ng isang sumusuporta sa papel, at ang tagsibol ay nalalapat ang radial preload sa sealing lip upang maiwasan ang pagtagas ng lubricating langis at ang panghihimasok sa panlabas na dumi.

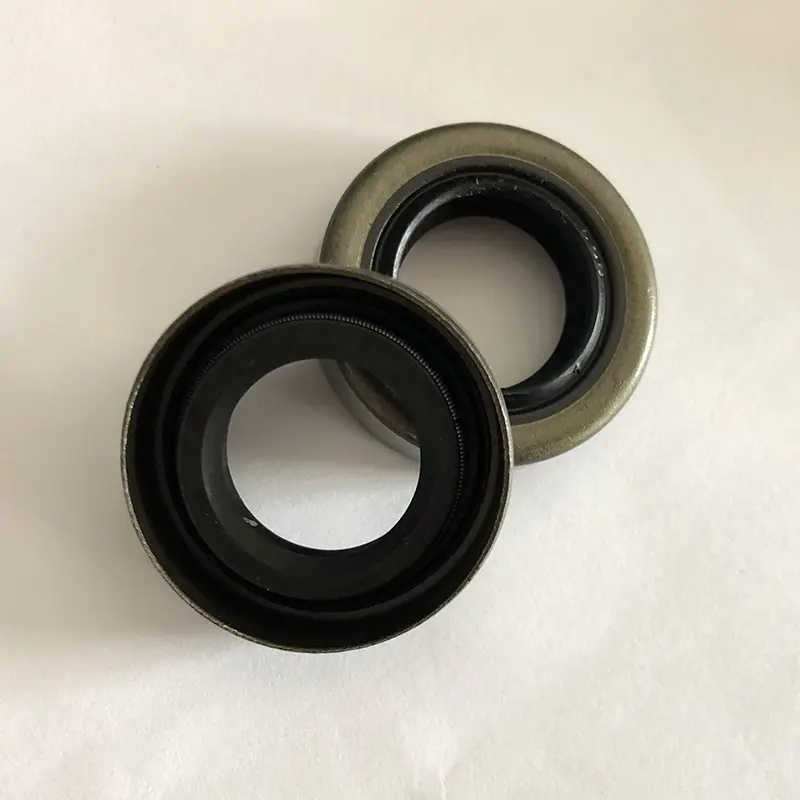

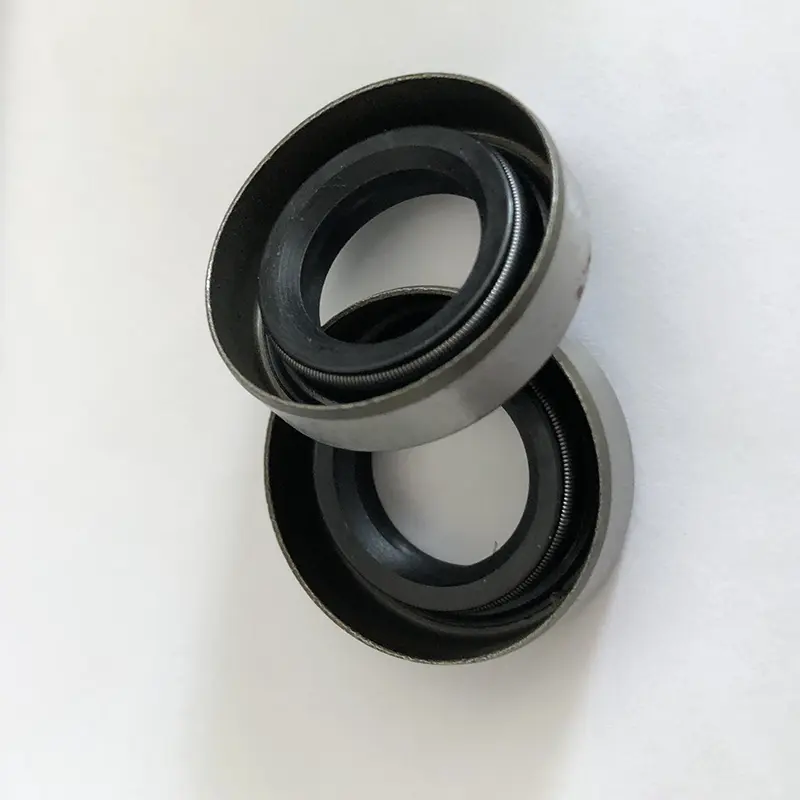

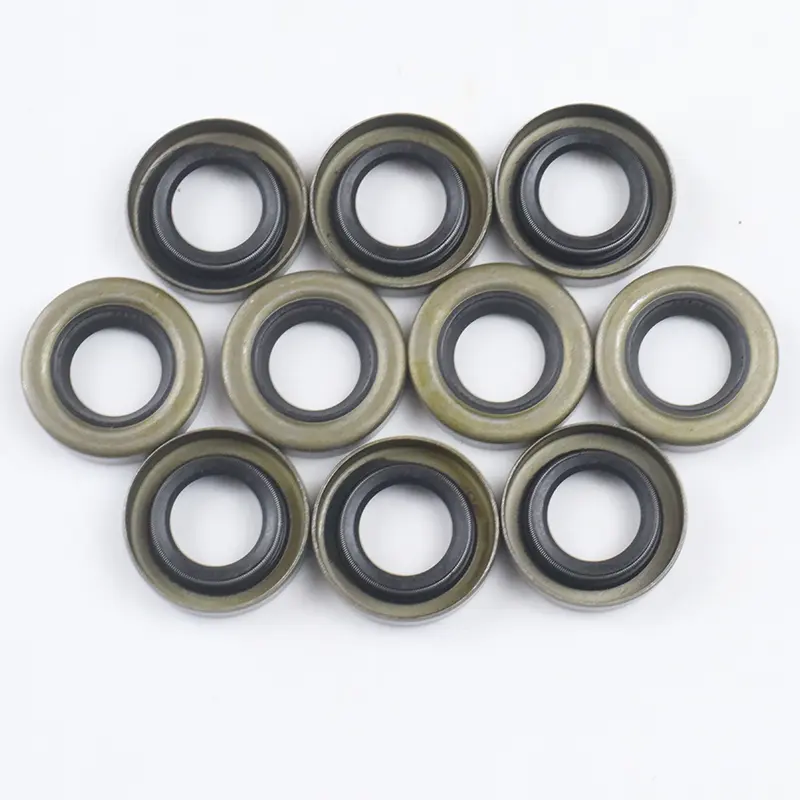

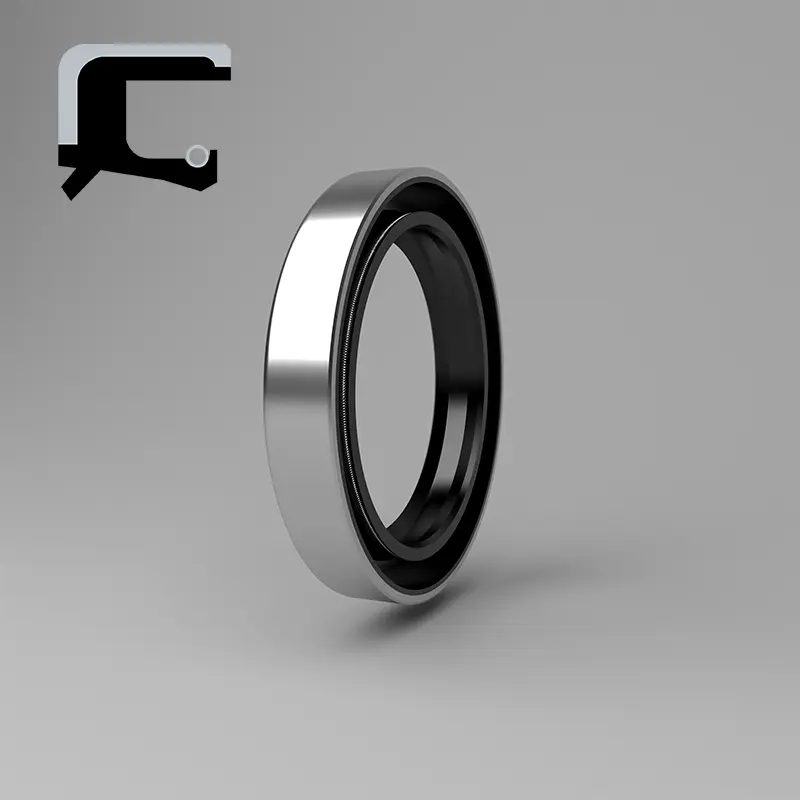

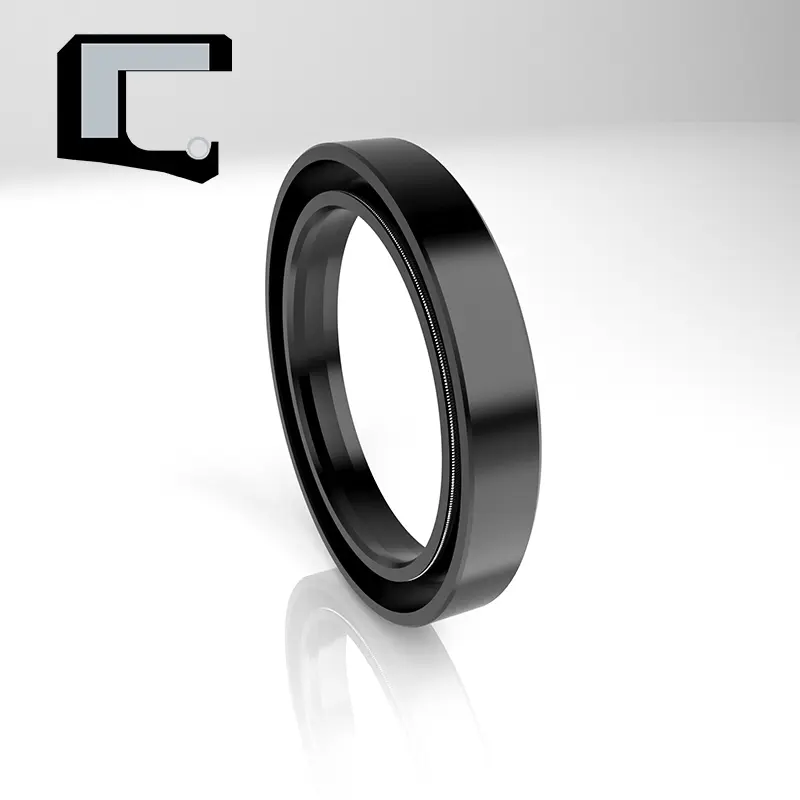

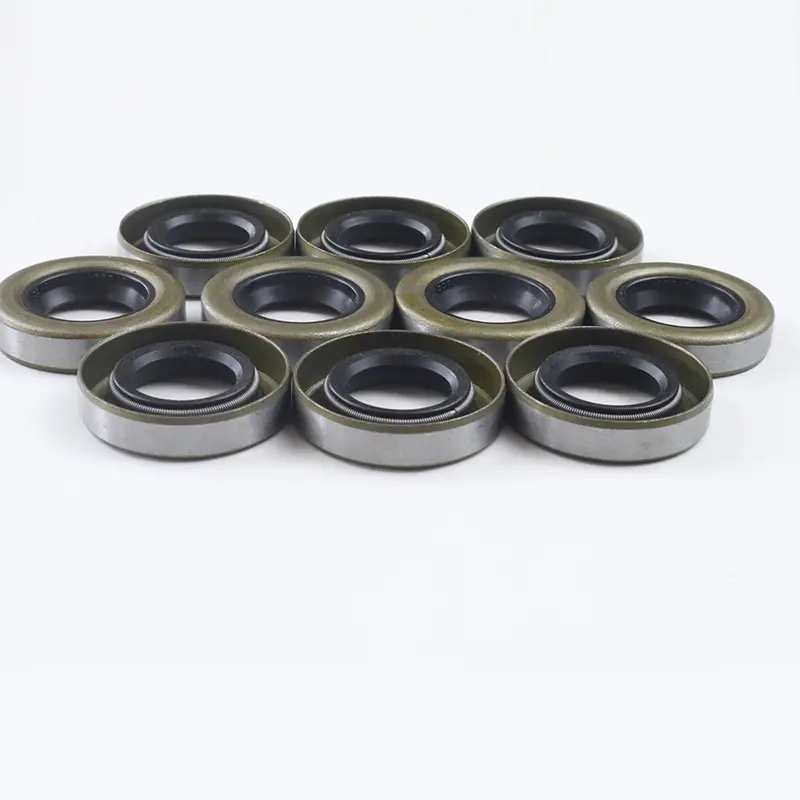

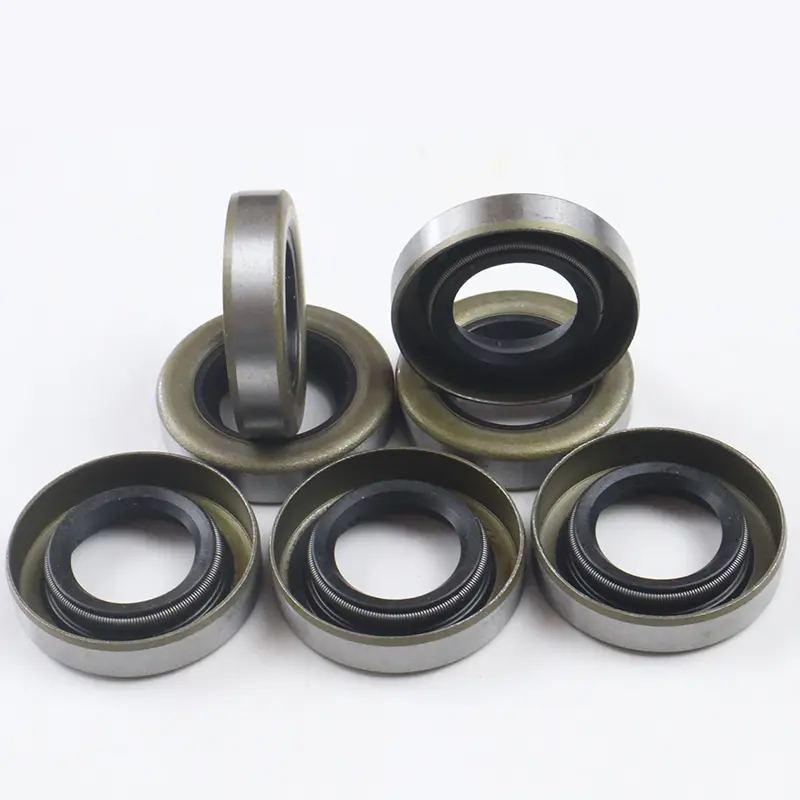

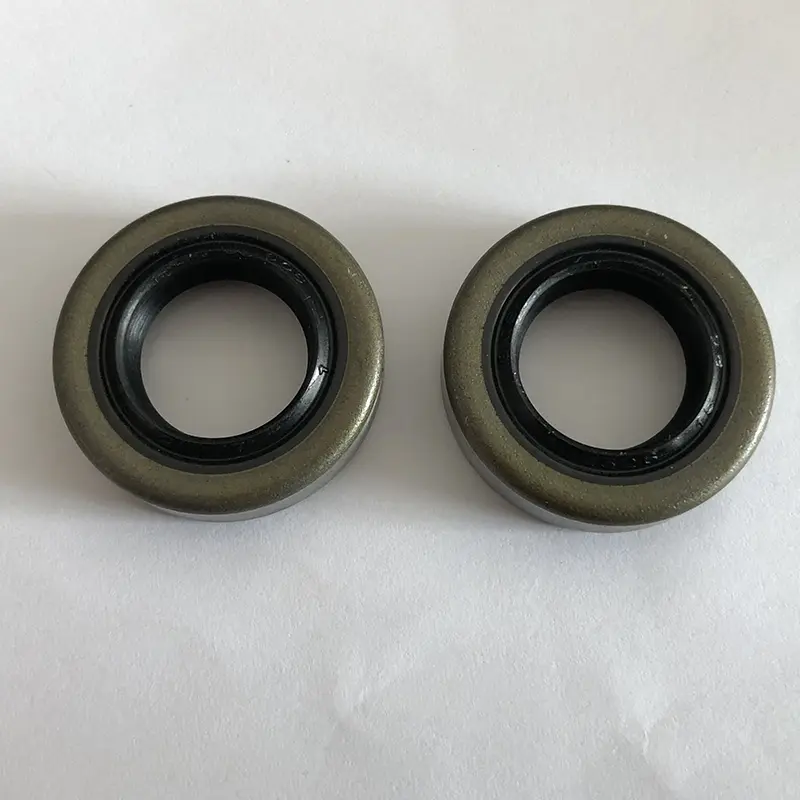

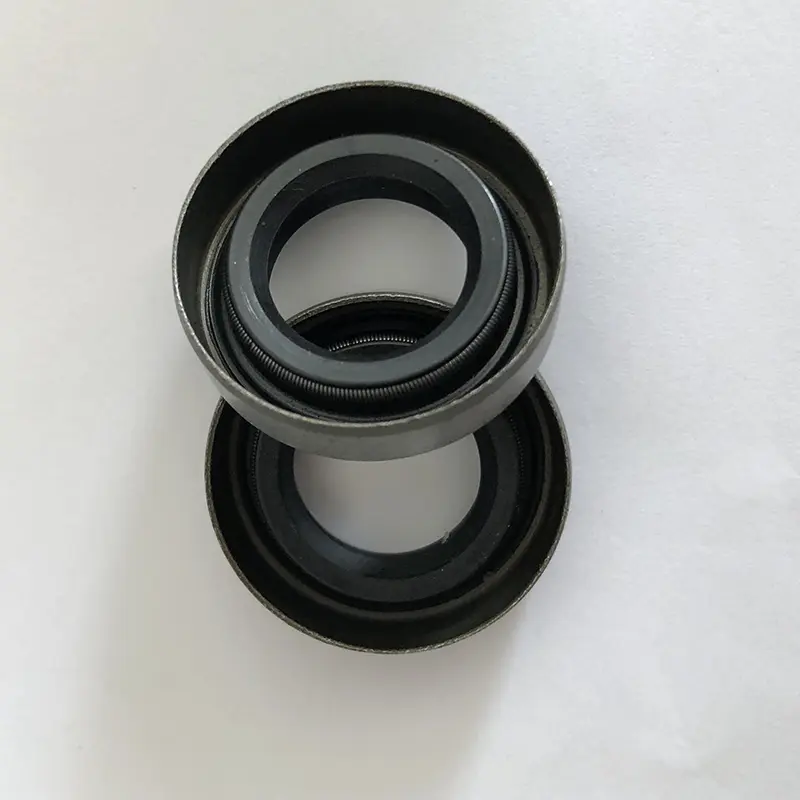

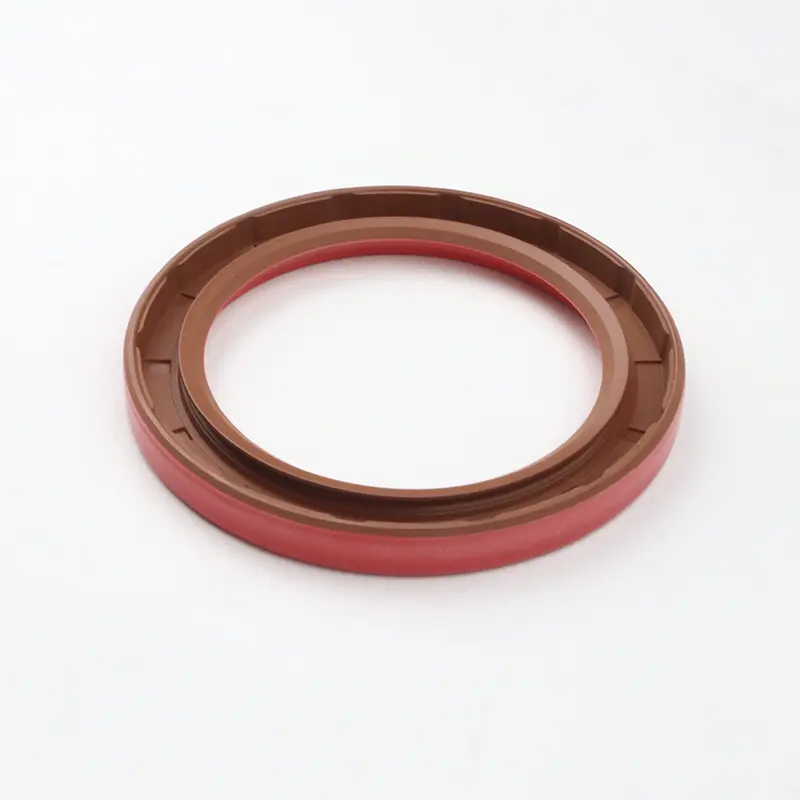

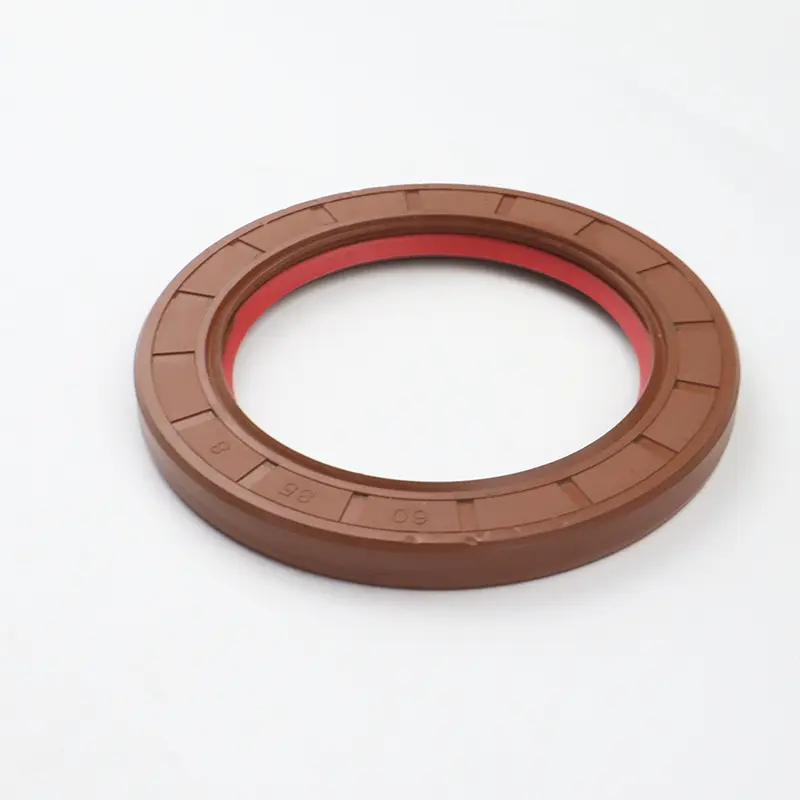

Ang mga TC/SC/TB/SB na mga seal ng langis ay binubuo ng mga metal skeleton, bukal at mga katawan ng goma. Ang metal skeleton ay gumaganap ng isang sumusuporta sa papel, at ang tagsibol ay nalalapat ang radial force sa sealing lip. Ang TC/TB ay nilagyan ng mga labi ng dust-proof na pantulong, na angkop para sa mga okasyon kung saan may sealing medium sa isang tabi at alikabok sa kabilang panig. Ang TB/SB ay isang metal na panlabas na bilog, na ginagawang mas matatag ang selyo ng langis at tumpak sa lukab, ngunit ang kakayahan ng sealing ng panlabas na bilog para sa mababang lagkit at medium ng gas ay limitado. Inirerekomenda na mag -aplay ng sealant sa panlabas na bilog sa panahon ng pag -install.

Ang pag-andar ng RCTCV double-lip high-pressure skeleton oil seal ay karaniwang ibukod ang mga bahagi na nangangailangan ng pagpapadulas sa mga bahagi ng paghahatid mula sa mga bahagi ng output upang maiwasan ang pagpapadulas ng pagtagas ng langis.

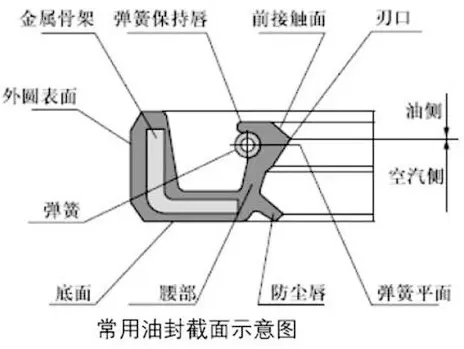

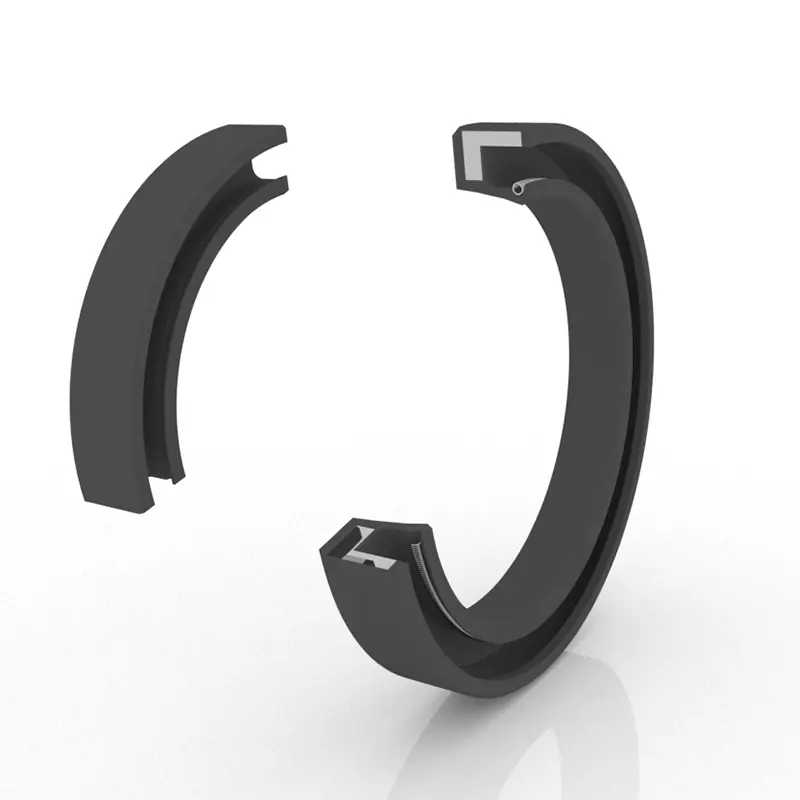

Ang istraktura ng selyo ng langis ng balangkas ay binubuo ng tatlong bahagi: sealing katawan, pagpapatibay ng balangkas at pag-iwas sa sarili na coil spring. Ang katawan ng sealing ay nahahati sa ilalim, baywang, pagputol ng gilid at pagbubuklod ng labi ayon sa iba't ibang bahagi. Karaniwan, ang panloob na diameter ng selyo ng langis ng balangkas sa libreng estado ay mas maliit kaysa sa diameter ng baras, at may isang tiyak na "halaga ng panghihimasok". Samakatuwid, kapag ang selyo ng langis ay ipinasok sa upuan ng selyo ng langis at ang baras, ang nababanat na puwersa ng gilid ng selyo ng langis at ang puwersa ng pag-urong ng self-tightening coil spring ay gumagawa ng isang radial clamping force sa baras, sa gayon nakakakuha ng pinakamahusay na epekto ng sealing.

Ang RCTCN double-lip high-pressure oil seal ay may pangkalahatang disenyo ng balangkas na lumalaban sa presyon, na may maliit na pagpapapangit ng labi, at ginagamit upang i-seal ang mga umiikot na shaft sa mga sitwasyon na nakalantad sa presyon.

Mga Tampok at Aplikasyon ng Produkto:

Ang pag -ikot ng shaft lip seal na istraktura ng pag -install at mga kinakailangan

1. Materyal ng Shaft: Ang carbon steel at hindi kinakalawang na asero ay karaniwang ginagamit. Ang Chrome Plating ay ginagamit sa mataas na bilis, HRC40-45.

2. Disenyo ng umiikot na baras at uka: Ang ibabaw ng baras ay makinis at tinanggal ang mga burrs. Ang mga marka ng pagproseso ng spiral ay makagawa ng isang pumping effect at maging sanhi ng pagtagas. Inirerekomenda na gilingin ang bahagi ng pag-install ng selyo ng langis na may isang pagkamagaspang sa ibabaw ng RA0.1-0.5um. At ito ay nagiging mas makinis habang tumataas ang bilis.

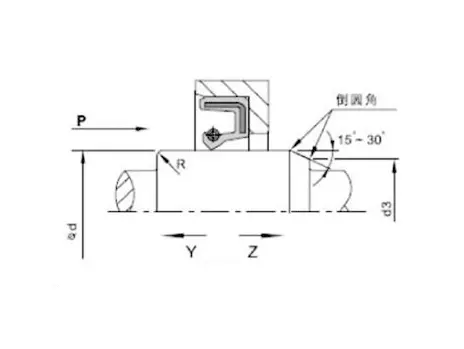

Para sa mga pangangailangan ng pag -install at pag -disassembly, ang baras at uka ay dapat na chamfered o bilugan. Tulad ng ipinapakita sa Mga figure 1 at 2.

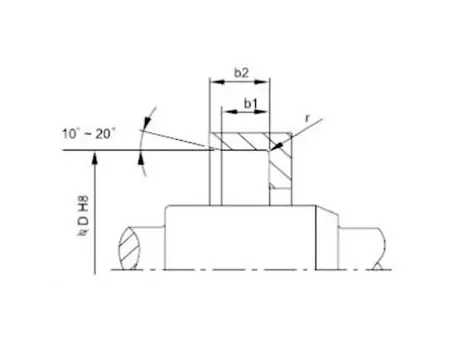

Larawan 1 Groove Chamfer Design

Larawan 2 Ang disenyo ng chamfer ng umiikot na baras

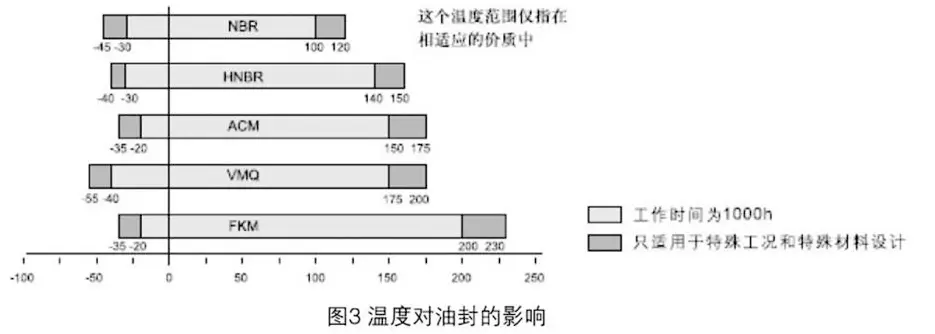

Mayroong dose -dosenang mga kadahilanan na nakakaapekto sa epekto ng pagbubuklod ng umiikot na mga selyo ng baras. Bilang karagdagan sa materyal at istraktura ng selyo ng langis mismo, ang iba pang mga kadahilanan tulad ng daluyan, temperatura, presyon, pagpapadulas, bilis, pagkamagaspang, atbp. Ang sumusunod na tsart ay para lamang sa sanggunian ng gumagamit.

Pag -install ng umiikot na shaft lip seals: Ang maingat na pag -install ay isang kinakailangan para sa selyo ng langis upang gumana nang maayos.

Diagram ng Pag -install (Pag -install ng Cavity)
Tamang pamamaraan ng pag -install	Naaangkop na mga kondisyon sa pagtatrabaho	Maling Paraan ng Pag -install
	Naaangkop lamang ito kapag ang dulo ng mukha ng selyo ng langis ay flush na may dulo ng mukha ng lukab. Kapag mabilis na gumagalaw ang pagpindot ng aparato, ang selyo ng langis ay dapat mailagay nang diretso, kung hindi man ito ay maaaring pindutin.
	Ito ay angkop para sa sitwasyon na ang dulo ng mukha ng selyo ng langis ay mas mababa kaysa sa dulo ng mukha ng lukab. Kapag ang pagpindot ng aparato ay gumagalaw nang mas mabilis, ang selyo ng langis ay maaari ring maayos na nakaposisyon. Gayunpaman, ang ganitong uri ng istrukturang kabit mismo ay walang pagpoposisyon sa radial, kaya ang axial vertical ng flat plate at ang presyon ng shaft ng pagpindot na aparato ay dapat maabot ang isang tiyak na katumpakan.
	Naaangkop sa sitwasyon kung saan ang dulo ng mukha ng selyo ng langis ay mas mababa kaysa sa dulo ng mukha ng lukab. Kapag mabilis na gumagalaw ang aparato ng pagpindot, kinakailangan upang matiyak na ang selyo ng langis ay inilalagay nang tama, kung hindi man ito ay maaaring mapindot.
	Ito ay angkop lamang para sa pagpapanatili o simpleng mga kondisyon ng pag -install nang walang kagamitan sa presyon. Dahil ang proseso ng pag -install ay hindi maaaring ganap na pantay na pinindot, ang iba't ibang mga problema sa pag -install ay hindi maiiwasang magaganap. Pangunahin upang maiwasan ang paglihis ng radial sa panahon ng pag -install, na maaaring maging sanhi ng pagpapapangit ng selyo ng langis, o pagkasira ng goma ng extrusion sa bahagi ng selyo ng langis (panlabas na bilog) na sanhi ng pag -pause sa panahon ng pag -install. Samakatuwid, ang pamamaraan ng pag -install na ito ay karaniwang hindi inirerekomenda.

TC/SC/TB/SB Oil Seals:

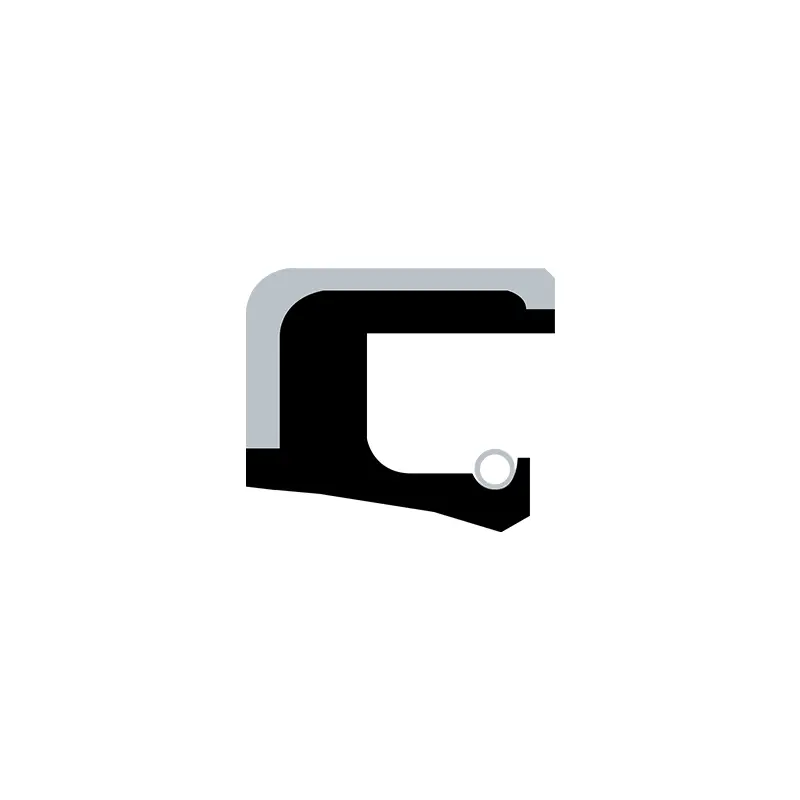

Hugis-cross-sectional na hugis	Modelo	Application	Presyon	Temperatura	Bilis	Katamtaman	Materyal

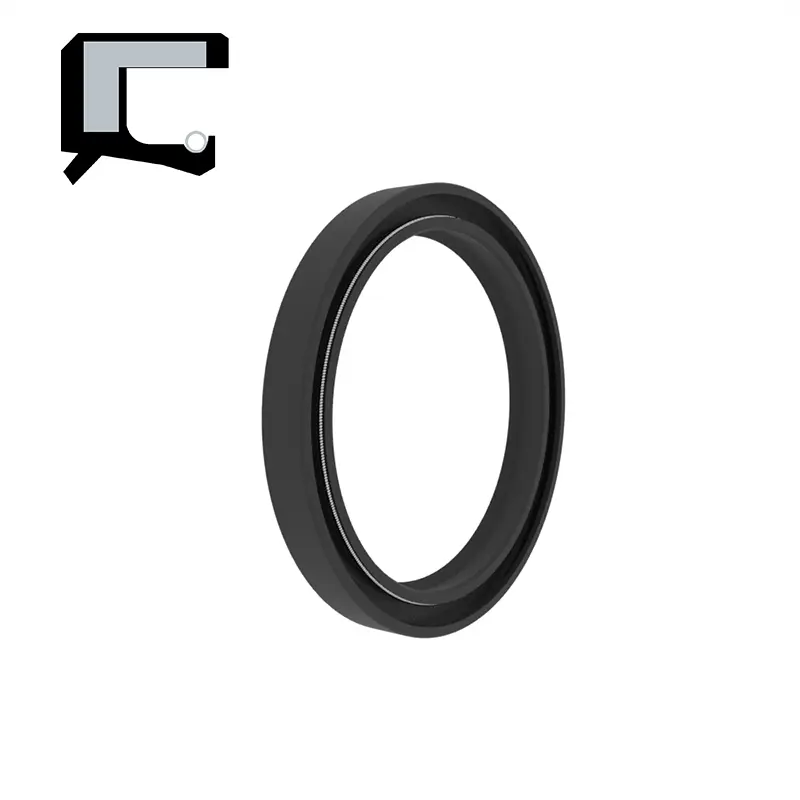

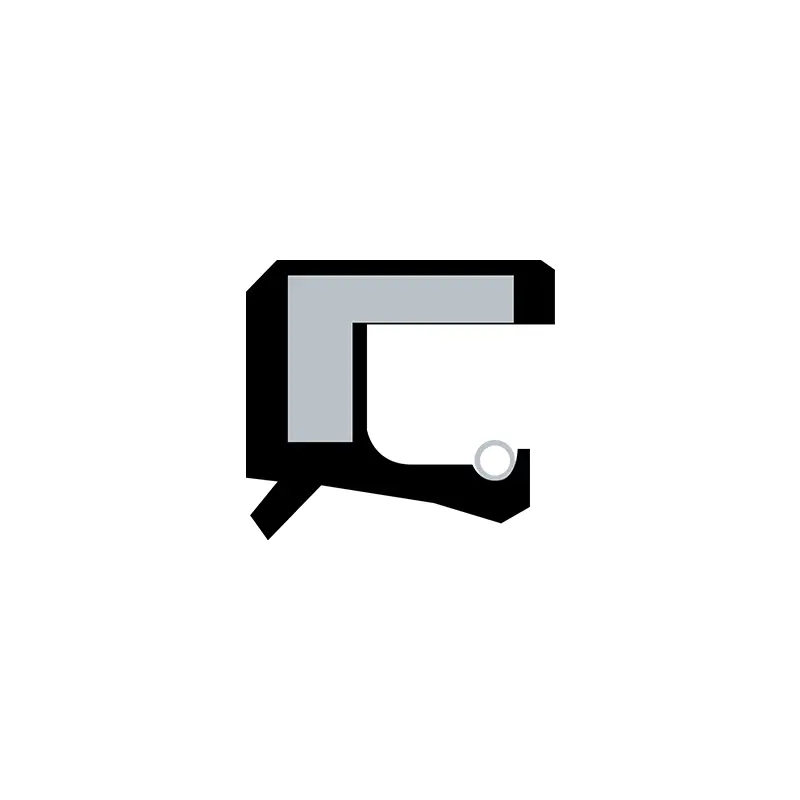

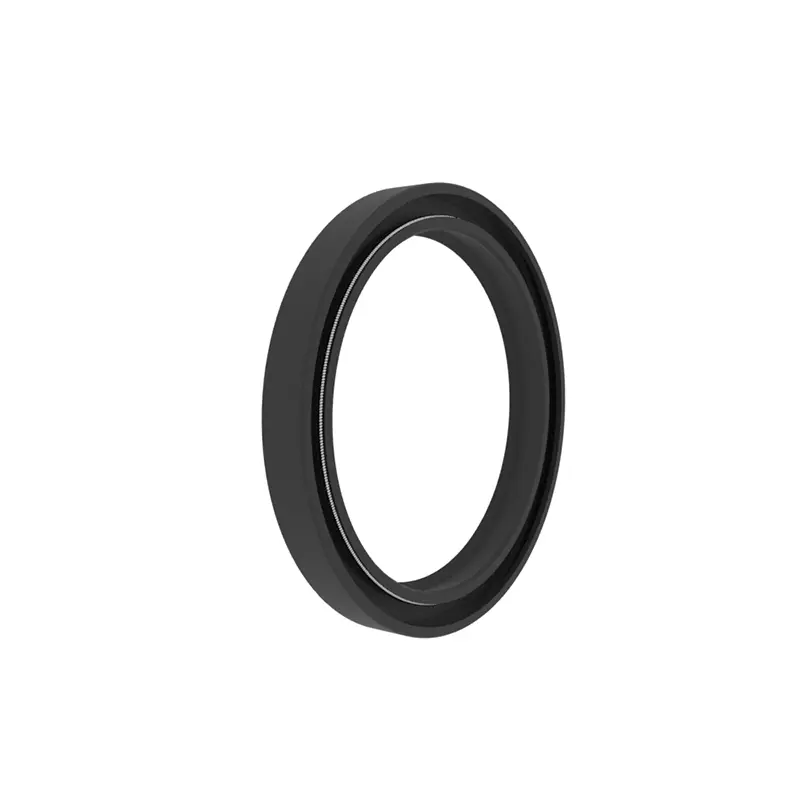

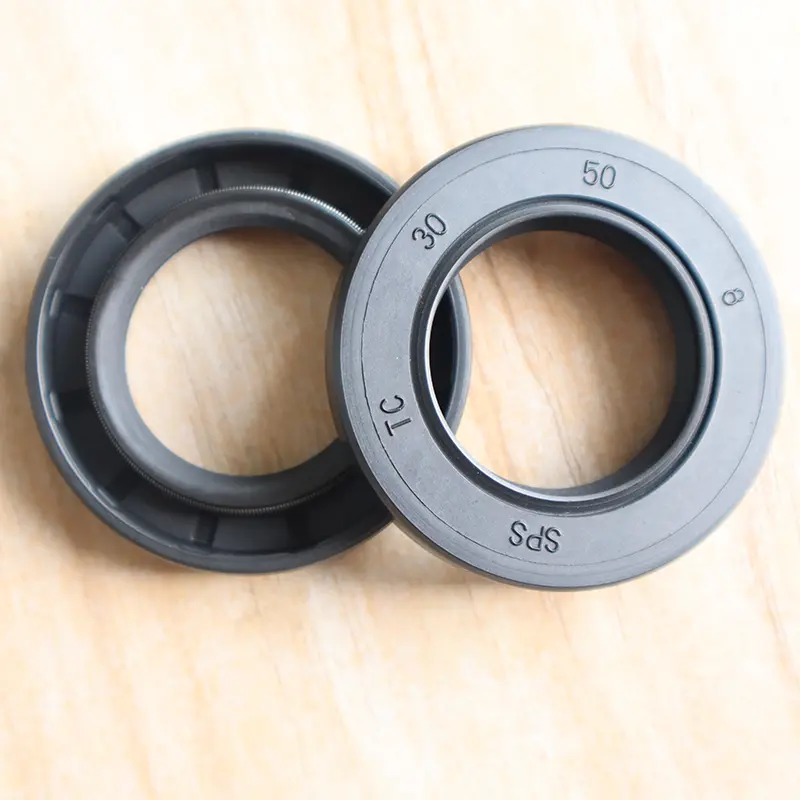

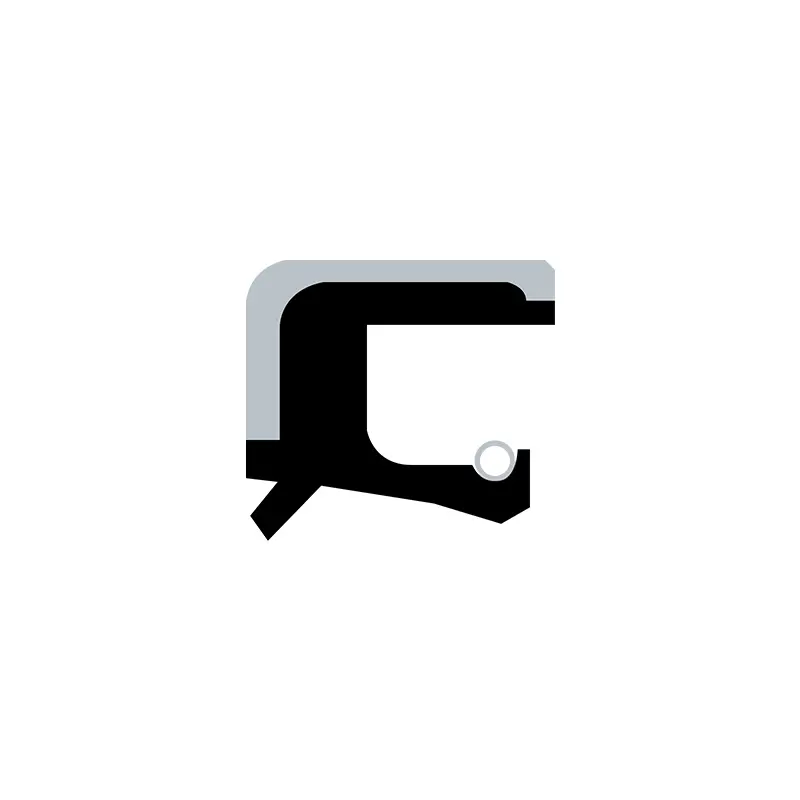

	TC	Pag -sealing, dustproof	0.03Mpa	-30 ~+160	20m/s	Lubricating langis, grasa	NBR/FKM+Carbon Steel

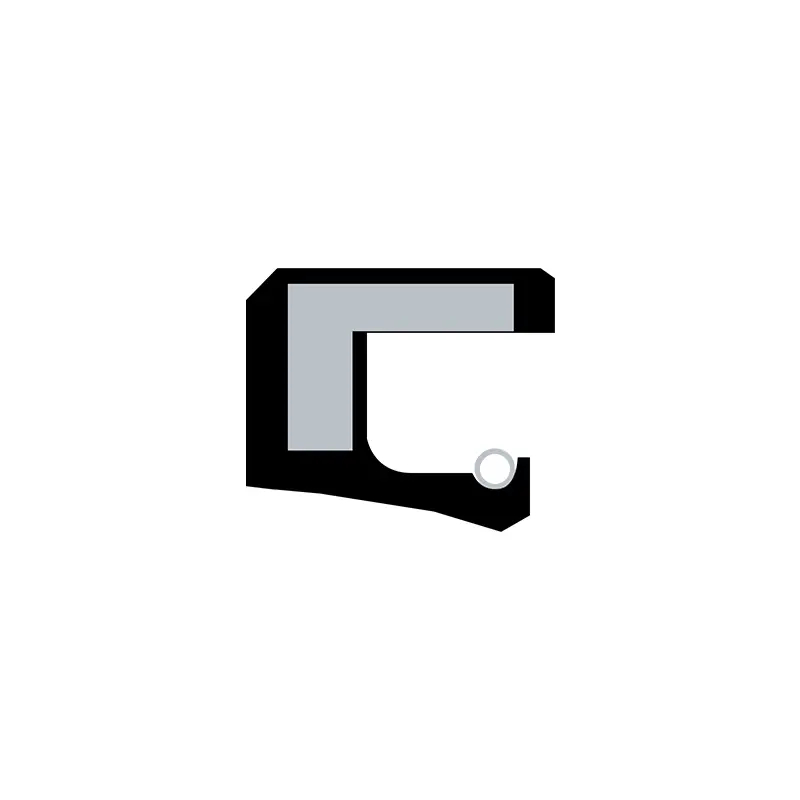

	SC	Pag -sealing

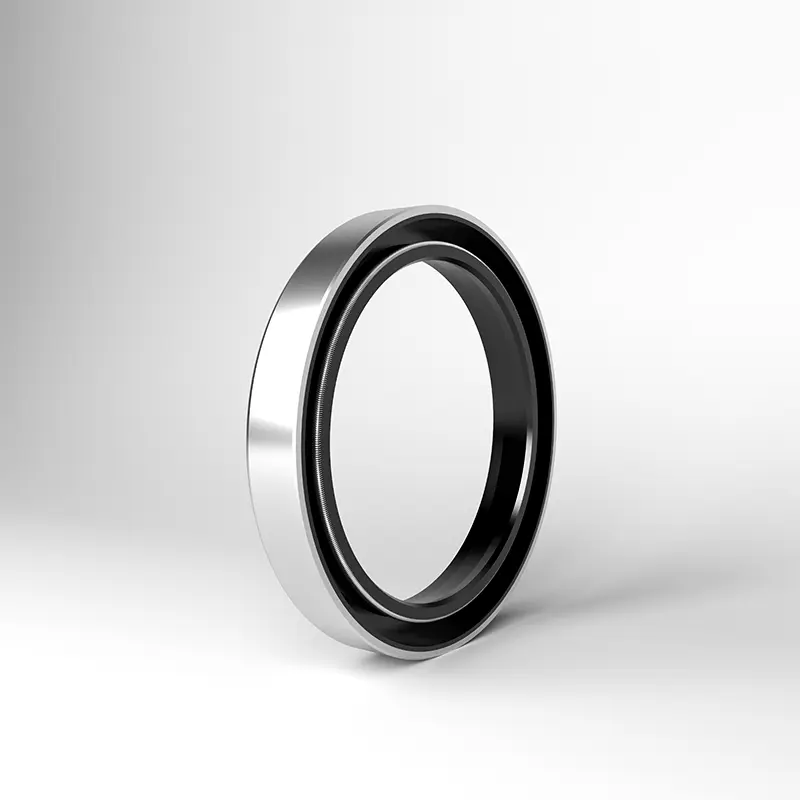

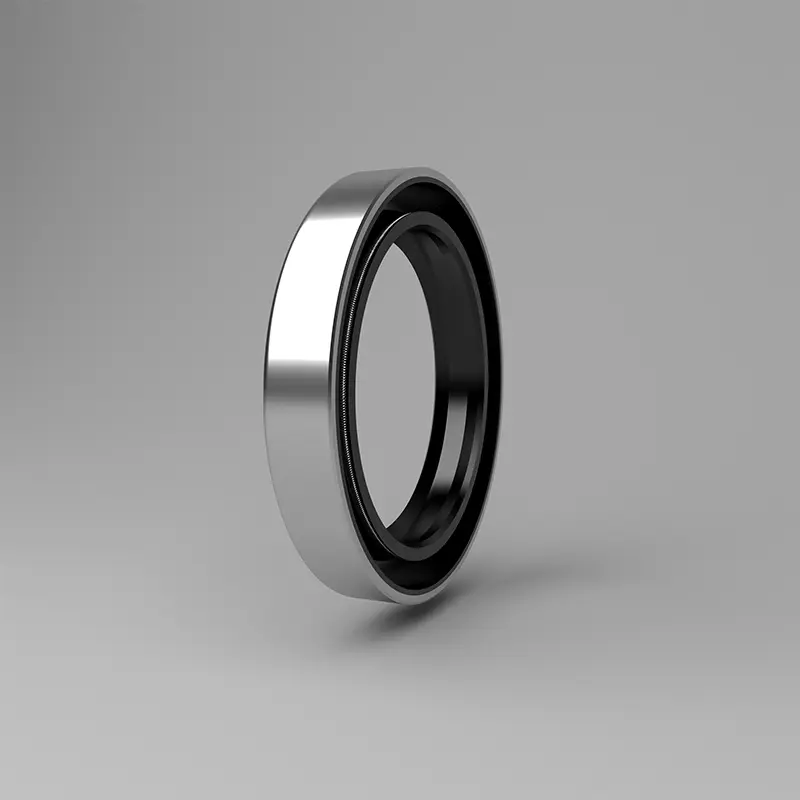

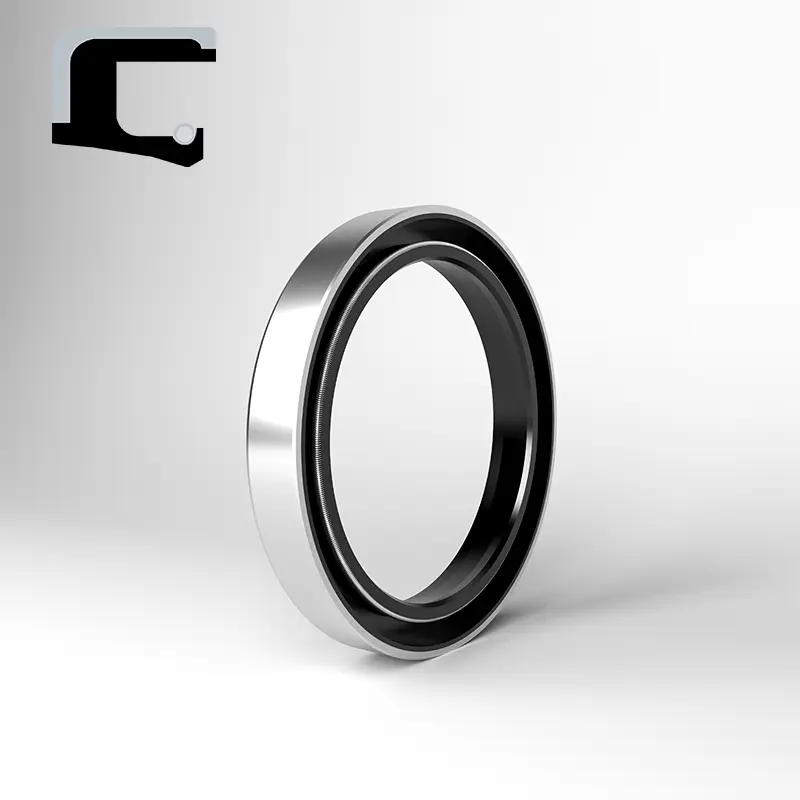

	TB	Pag -sealing, dustproof		-30 ~+100	25m/s	Tubig, langis, grasa	NBR+Carbon Steel
	SB	Pag -sealing
