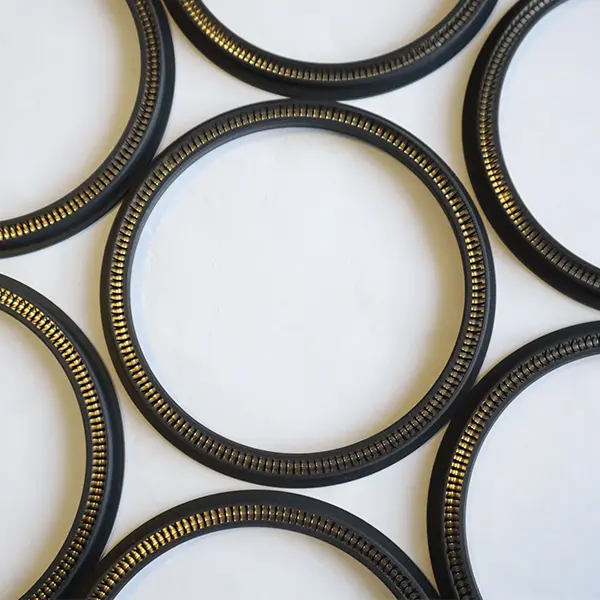

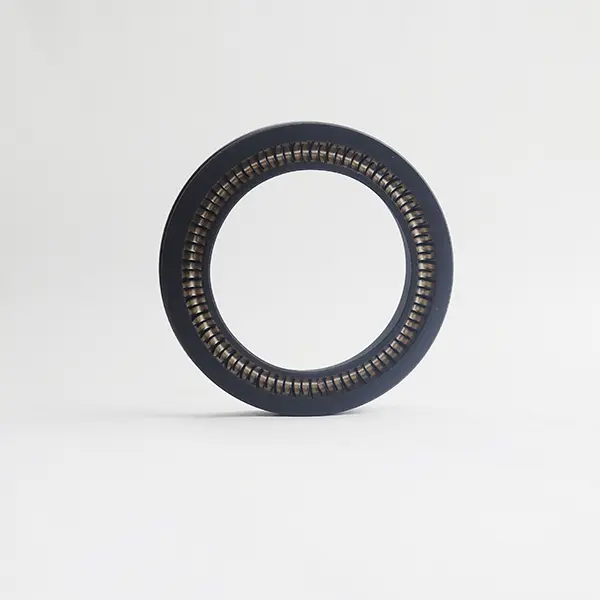

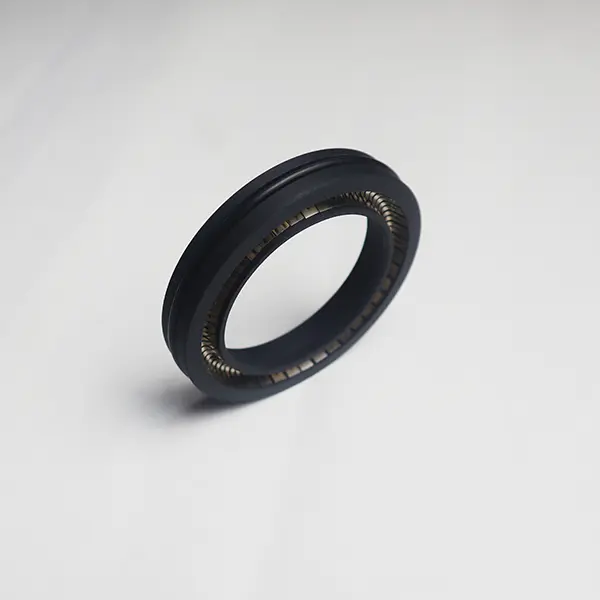

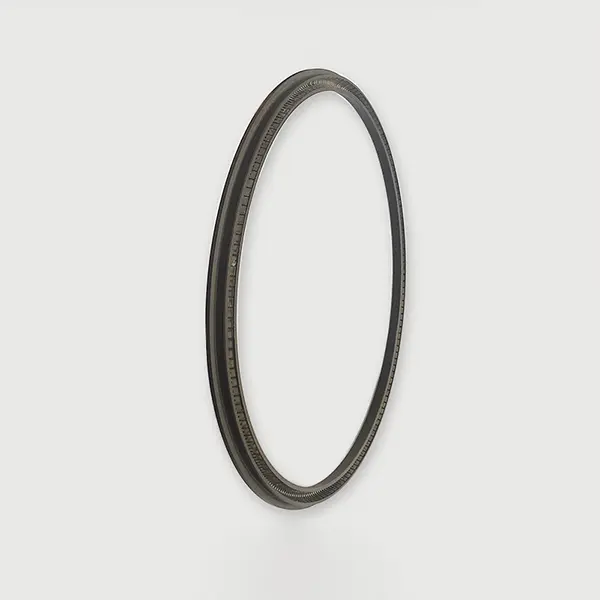

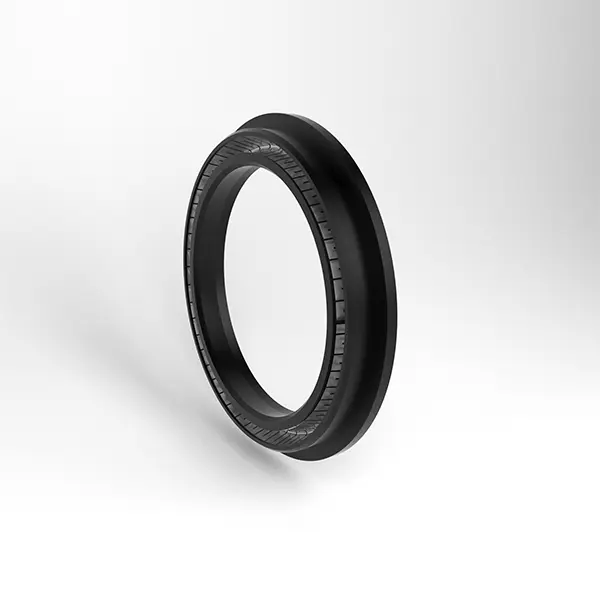

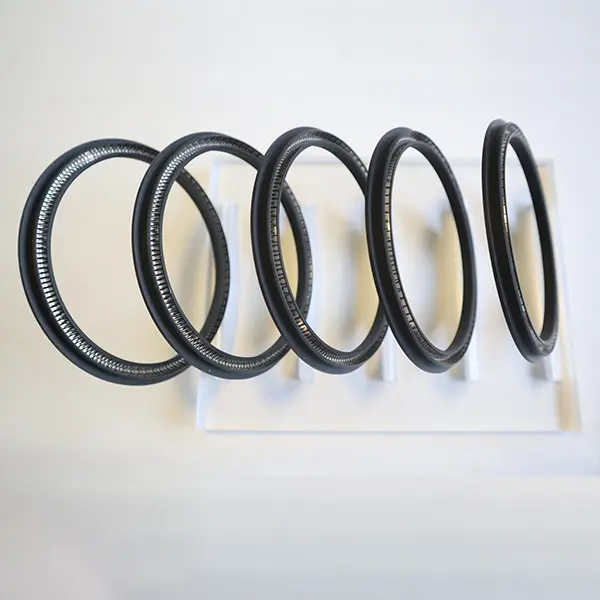

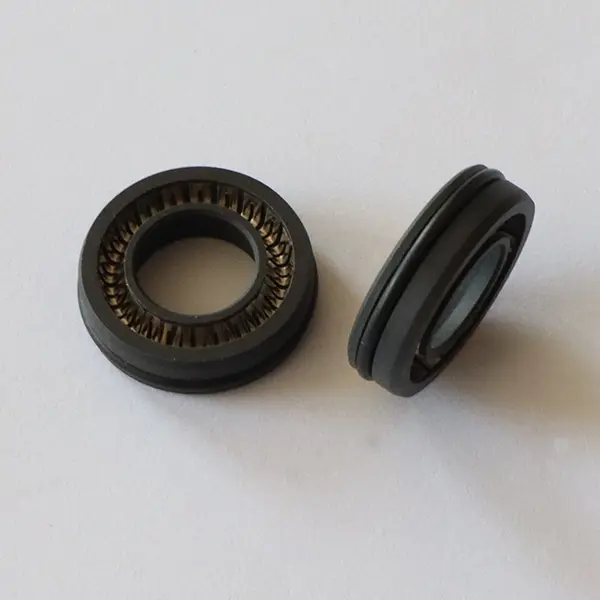

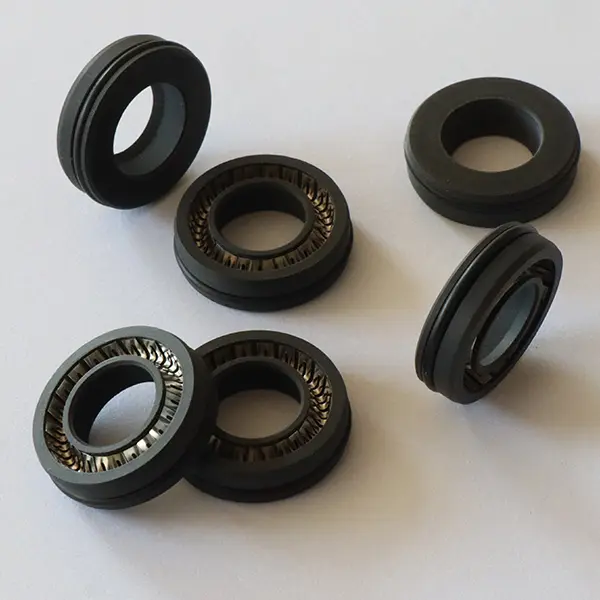

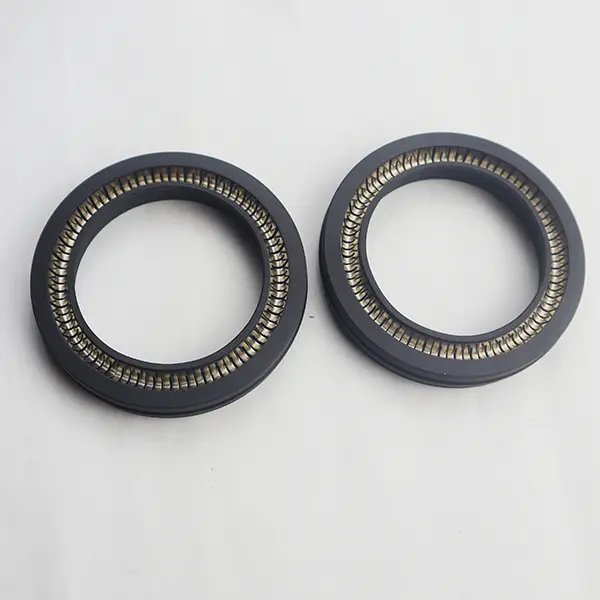

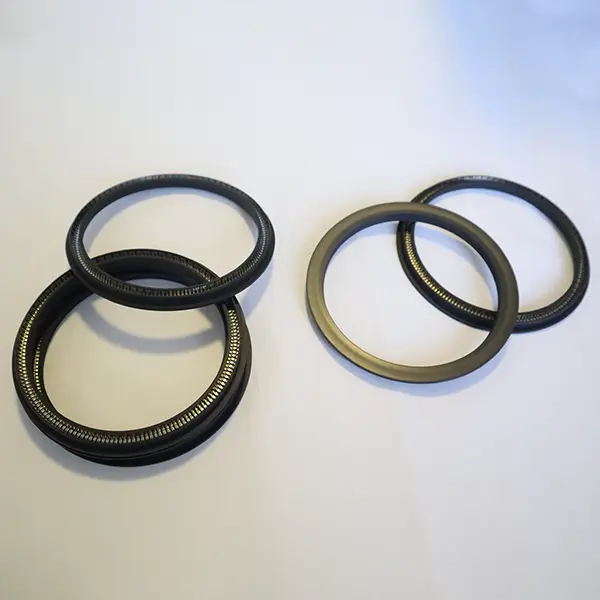

Kabilang sa mga rotary spring-energized seal, higit sa lahat ang dalawang uri: RC2055 at RC2056. Ang Ruichen Seals ay nag -aaral ng pag -unlad at paggawa ng mga produktong selyo sa loob ng maraming taon. Ayon sa iba't ibang mga sitwasyon at iba't ibang mga pangangailangan, ito ay nag -perpekto ng mas detalyadong disenyo.

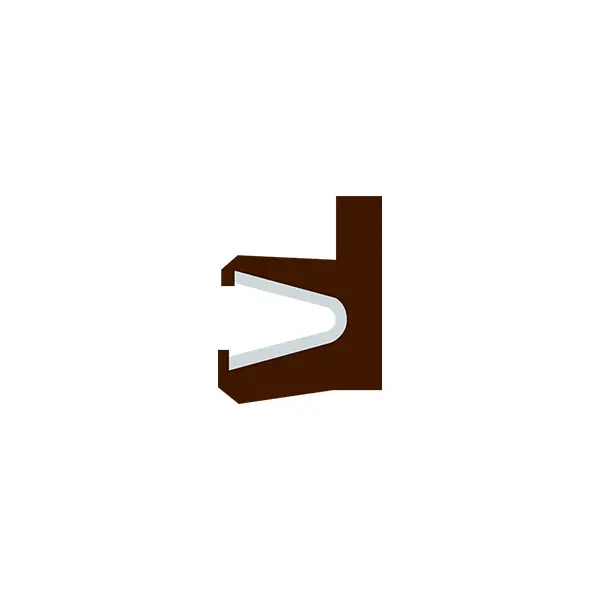

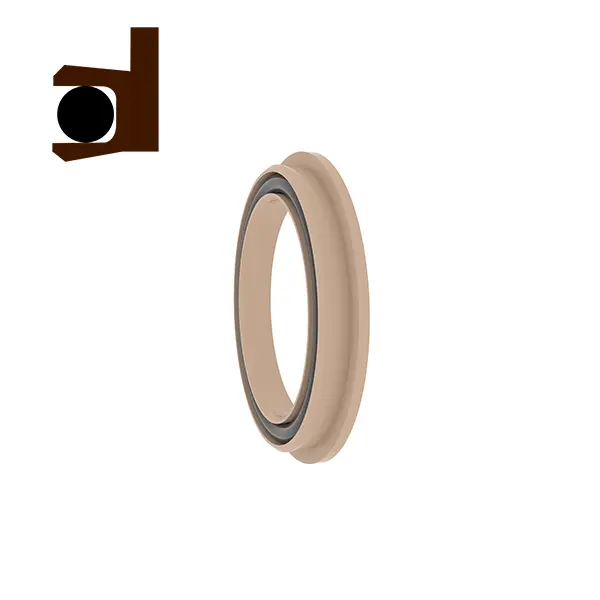

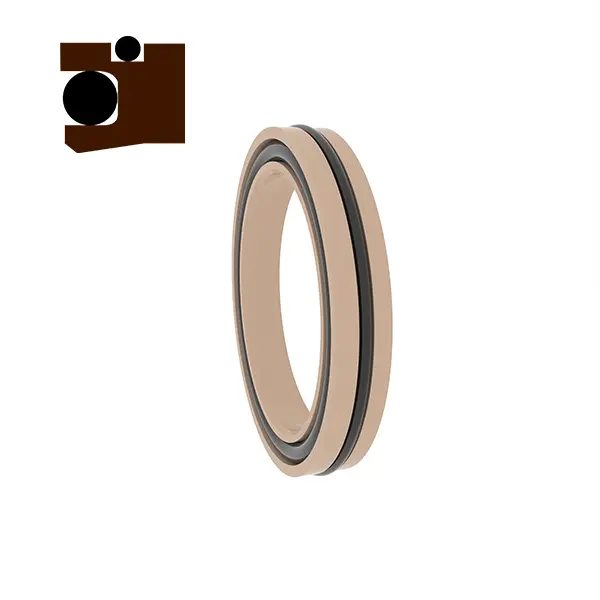

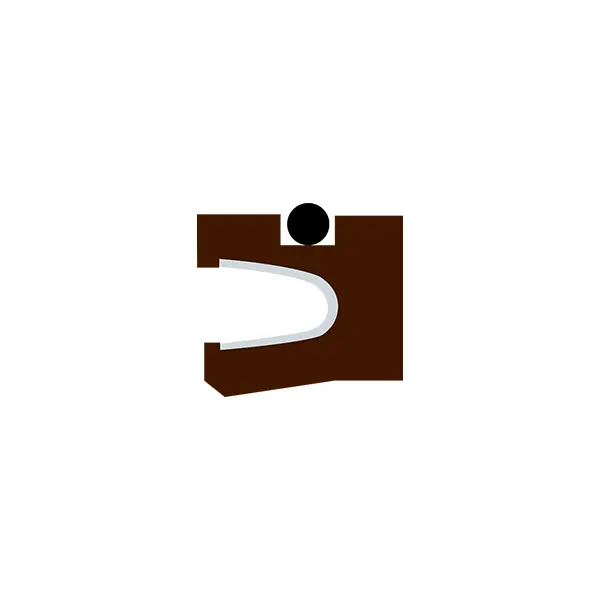

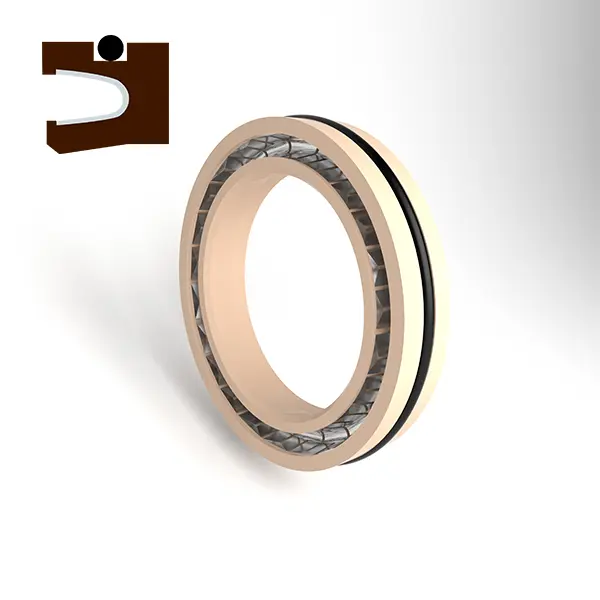

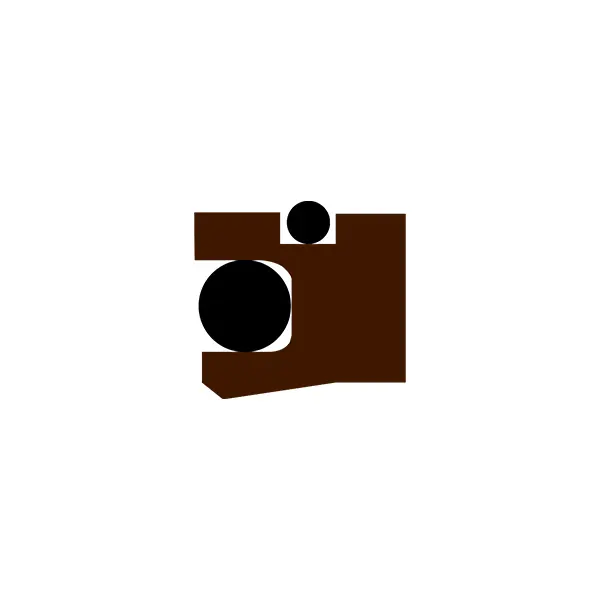

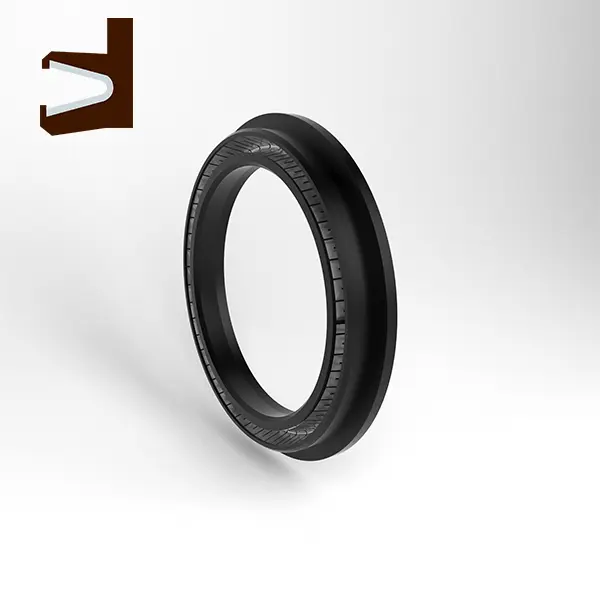

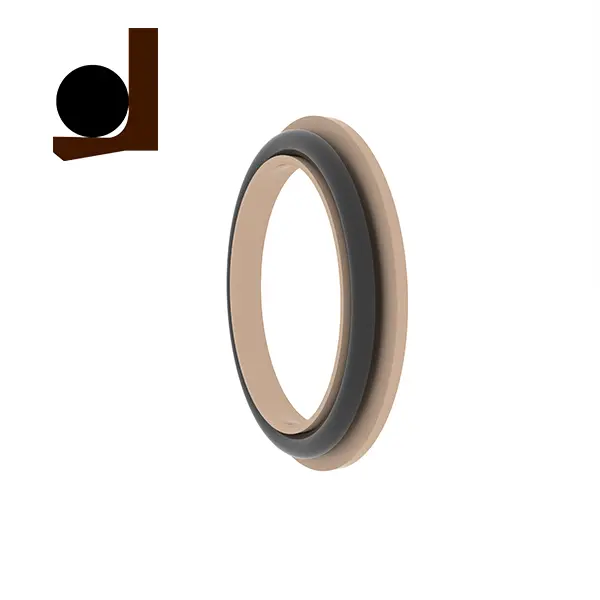

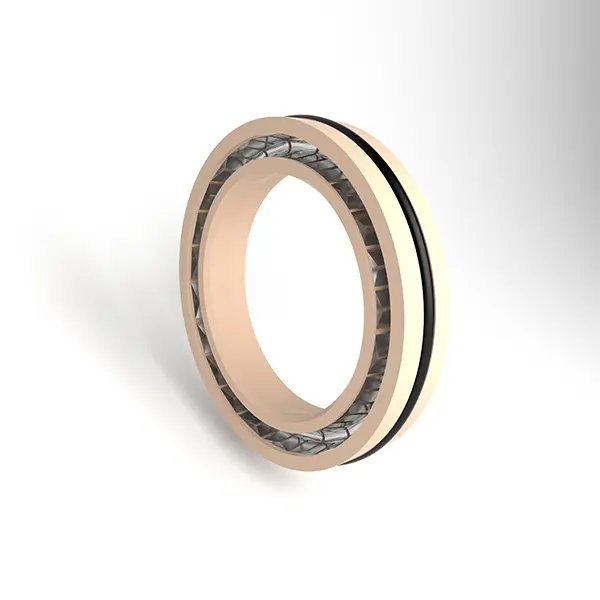

Ang RC2055 ay isang rotary pan-plug seal, ang RC2055-B ay isang rotary toothed seal, at ang RC2055-C ay isang rotary Y-shaped combination seal. Ang mga grooves ng tatlo ay maaaring palitan. Ang mga ito ay mga high-function seal na may unidirectional pressure na inilalapat sa umiikot na mga shaft. Kabilang sa mga ito, ang RC2055 rotary pan-plug seal ay binubuo ng hindi kinakalawang na asero na bukal at plastik na may mataas na pag-andar. Kapag gumagamit ng RC2055-B at RC2055-C, kinakailangan na makatuwirang piliin ang mga pagtutugma ng mga materyales na elastomer.

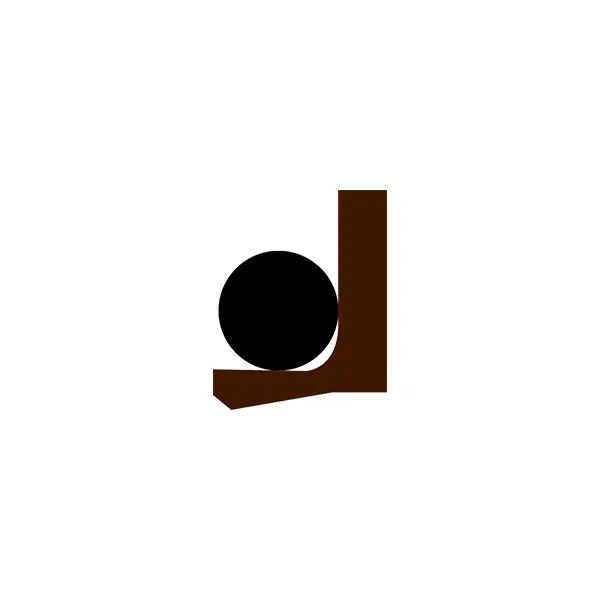

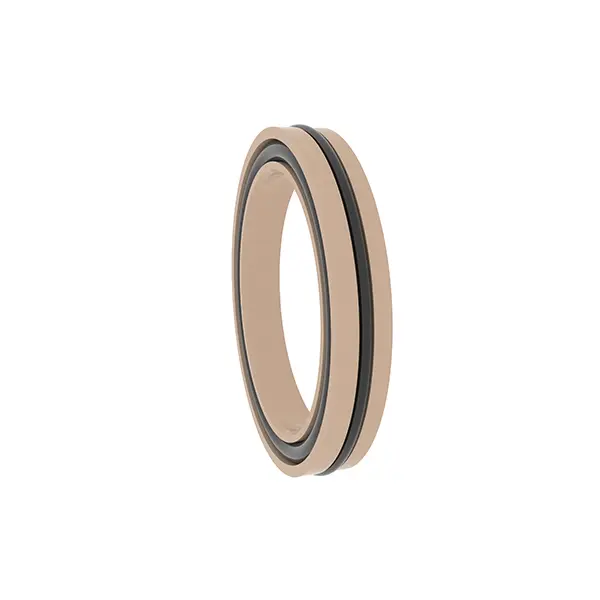

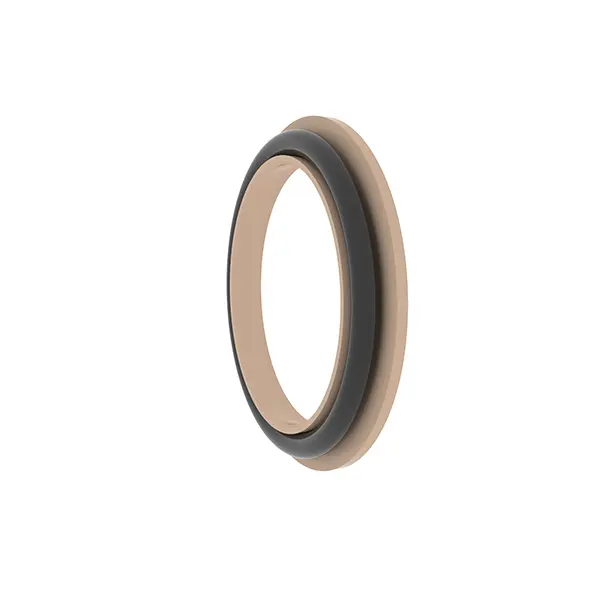

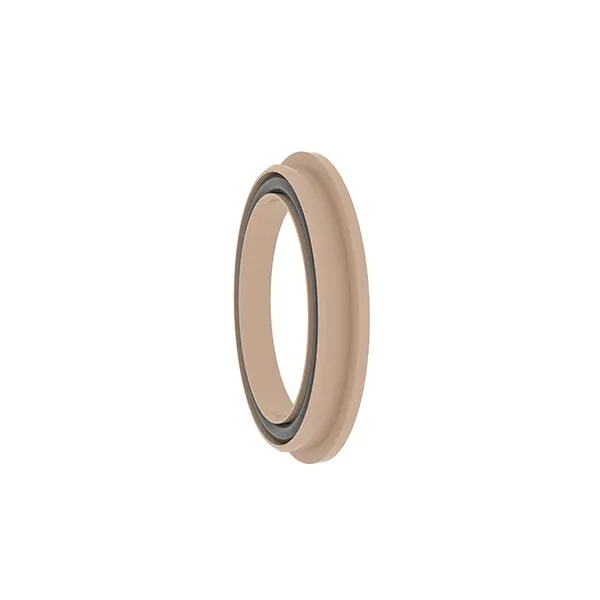

Ang RC2056 ay isang rotary pan-plug seal, at ang RC2056-B ay isang rotary Y-shaped combination seal. Ang mga grooves ay maaari ring palitan. Ito ay angkop din para magamit sa umiikot na mga shaft. Kabilang sa mga ito, ang RC2056 rotary pan-plug seal ay binubuo ng hindi kinakalawang na asero na bukal at mga plastik na may mataas na pag-andar. Kapag gumagamit ng RC2056-B at, kinakailangan na makatuwirang piliin ang pagtutugma ng mga materyales na elastomer.
Mga Tampok at Aplikasyon ng Produkto:
Mga Tampok ng Produkto:
Mataas na Pagganap: Ang hindi kinakalawang na asero na bukal at mga plastik na may mataas na pag-andar ay pinagsama upang matiyak ang mahusay na pagganap ng sealing at tibay.
Pakikipagpalitan: Ang disenyo ng uka ng mga produkto sa serye ay pareho, na nagbibigay -daan sa pagpapalitan at kakayahang umangkop na pagbagay sa iba't ibang mga kondisyon sa pagtatrabaho.
Malawak na naaangkop: Angkop para sa one-way pressure sealing ng mga umiikot na shaft upang matugunan ang magkakaibang pang-industriya na pangangailangan.
Opsyonal na mga elastomer: RC2055-B, RC2055-C at RC2056-B ay sumusuporta sa pagpili ng pagtutugma ng mga materyales sa elastomer ayon sa mga kondisyon ng pagtatrabaho upang mapabuti ang kakayahang umangkop.
Mga Eksena sa Application:
Ang one-way pressure sealing ng mga umiikot na shaft ay angkop para sa pang-industriya na kagamitan, makinarya ng engineering, hydraulic system, atbp.
Mga okasyon kung saan kinakailangan ang high-function na sealing, tulad ng petrochemical, kagamitan sa enerhiya, mabibigat na makinarya, atbp.
Mga Bentahe sa Teknikal:
Ang hindi kinakalawang na asero na bukal ay nagbibigay ng matatag na puwersa ng radial upang matiyak ang pangmatagalang epekto ng pagbubuklod.
Ang kumbinasyon ng mga high-function plastik at elastomer na materyales ay angkop para sa mataas na presyon at mataas na bilis ng mga kondisyon sa pagtatrabaho.
Ang groove mapagpapalit na disenyo ay pinapasimple ang pag -install at pagpapanatili at binabawasan ang gastos ng paggamit.
Mga mungkahi sa paggamit:
Piliin ang naaangkop na modelo ng selyo at materyal na elastomer ayon sa mga tiyak na kondisyon sa pagtatrabaho.
Tiyakin na malinis ang uka sa panahon ng pag -install upang maiwasan ang pinsala sa selyo.
RC2055
Naaangkop na mga kondisyon sa pagtatrabaho (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)
| Presyon (MPA) | Temperatura (℃) | Bilis (MS) | Katamtaman | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Halos lahat ng likido at gas media |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Pagpili ng materyal
1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring mapili: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Upe, Pk1, Pk2, atbp.
3. Hindi kinakalawang na asero na tagsibol: V-shaped spring.
Pag -order ng halimbawa
RC2055- 40-PTFE4+V SHAFT Diameter 40, Ang Sealing Ring Material ay PTFE4, hindi kinakalawang na bakal na tagsibol ay V-Shaped Spring
Ang RC2055-B-40-PTFE4+R02 Shaft Diameter ay 40, ang sealing singsing na materyal ay PTFE4, na tumutugma sa O-ring ay fluororubber
Ang RC2055-C-40-PTFE4+R02 Shaft Diameter ay 40, ang sealing singsing na materyal ay PTFE4, na tumutugma sa O-ring ay fluororubber

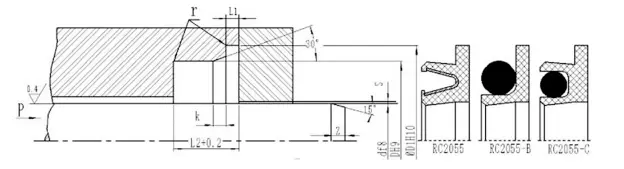

Ang talahanayan ng parameter ng pagtutukoy (lahat ng mga pagtutukoy sa loob ng saklaw ng parameter ay magagamit)
| Saklaw ng Diameter ng Rod D F8 | Diameter ng Groove DH9 | Groove Diameter D1H10 | Lalim ng gilid L1 | Lapad ng Groove L | I -import ang chamfer k | Radial clearance S max | Haba ng chamfer | r Max | |
| 10Mpa | 20Mpa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Tandaan: Inirerekomenda na ang katigasan ng ibabaw ng umiikot na baras ay dapat na HRC ≥ 58.

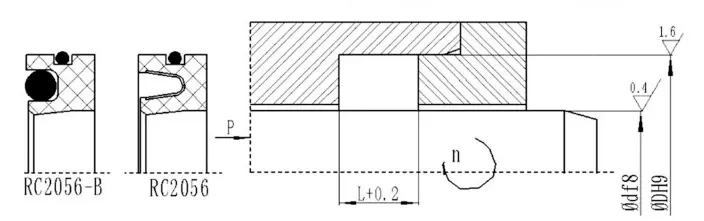

RC2056
Naaangkop na mga kondisyon sa pagtatrabaho (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)
| Presyon (MPA) | Temperatura (℃) | Bilis (MS) | Katamtaman | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Halos lahat ng likido at gas media |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Pagpili ng materyal
1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring mapili: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Upe, Pk1, Pk2, atbp. 3. Hindi kinakalawang na asero na tagsibol: V-shaped spring.
Pag -order ng halimbawa
RC2056-40*62*8-ptfe4+v d*d*l, ang materyal na singsing ng sealing ay ptfe4, at ang hindi kinakalawang na asero na tagsibol ay isang hugis-v spring RC2056-B-40*62*8-ptfe4+r02 d*d*l, ang sealing singsing na materyal ay ptfe4, at ang pagtutugma ng O-singsing ay fluorubber
