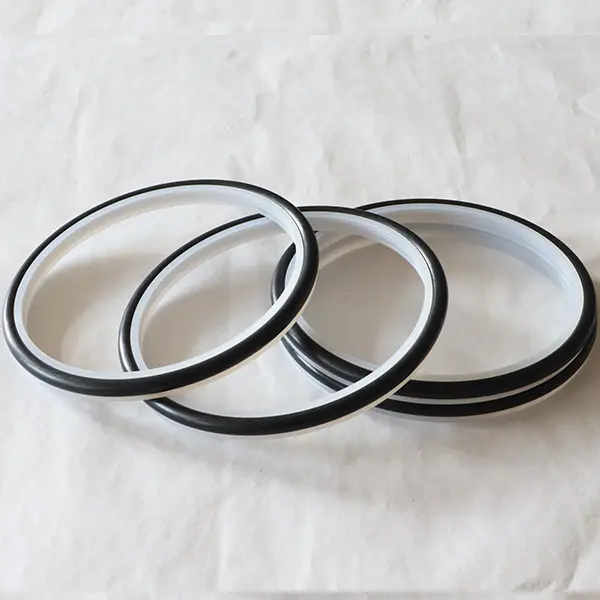

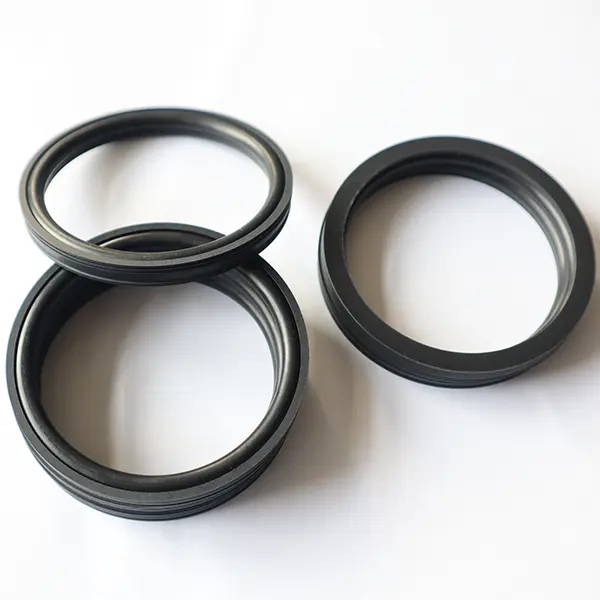

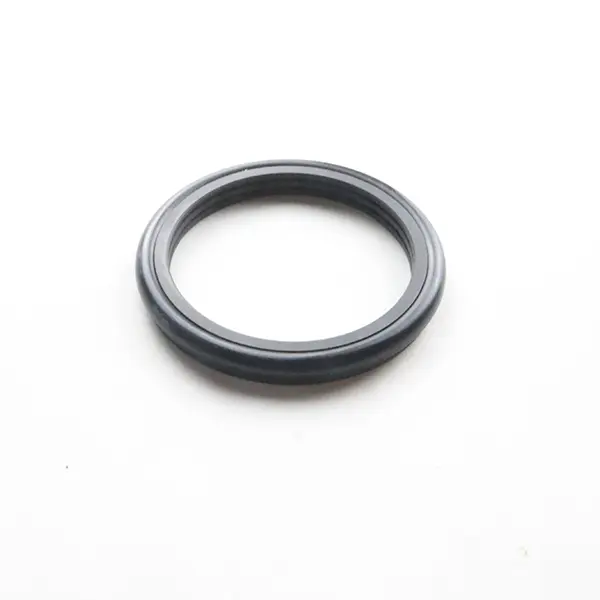

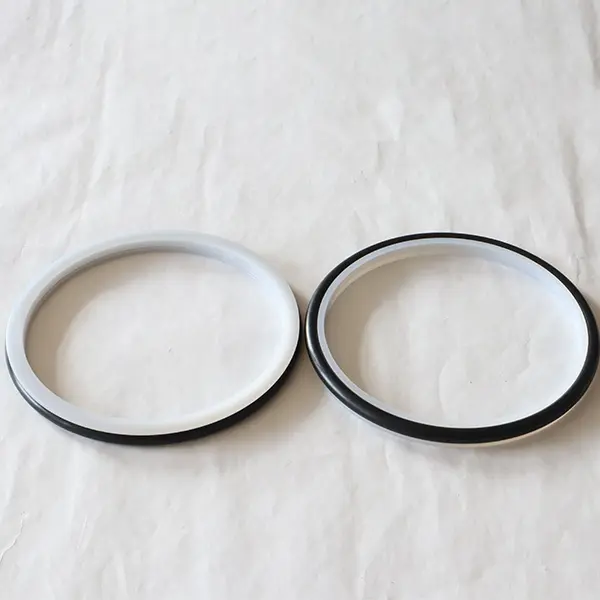

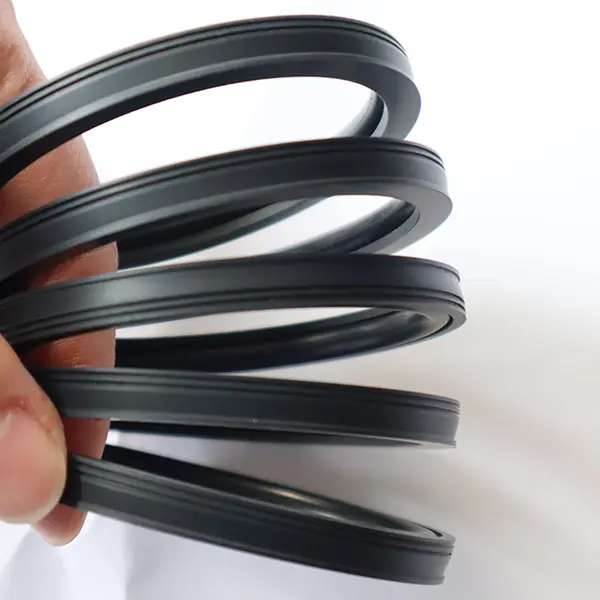

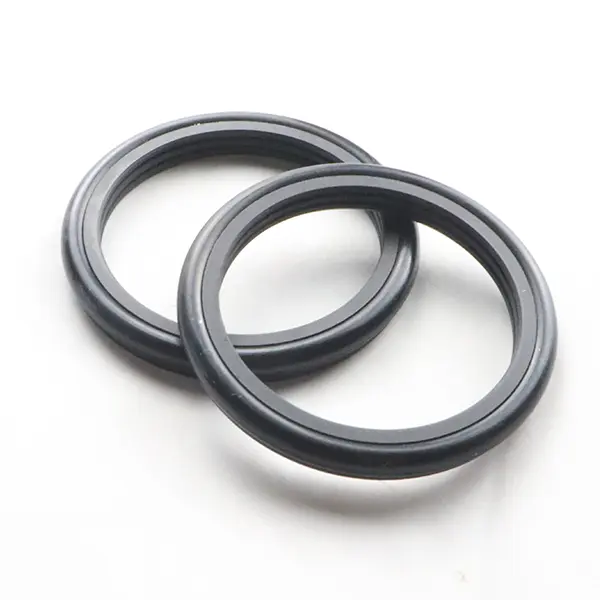

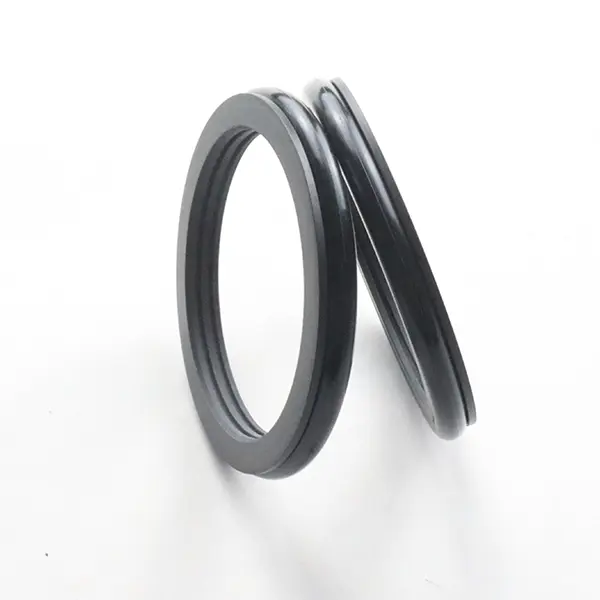

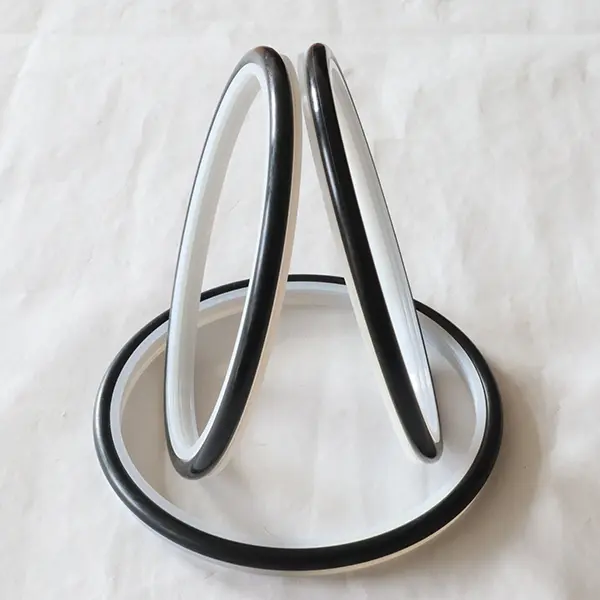

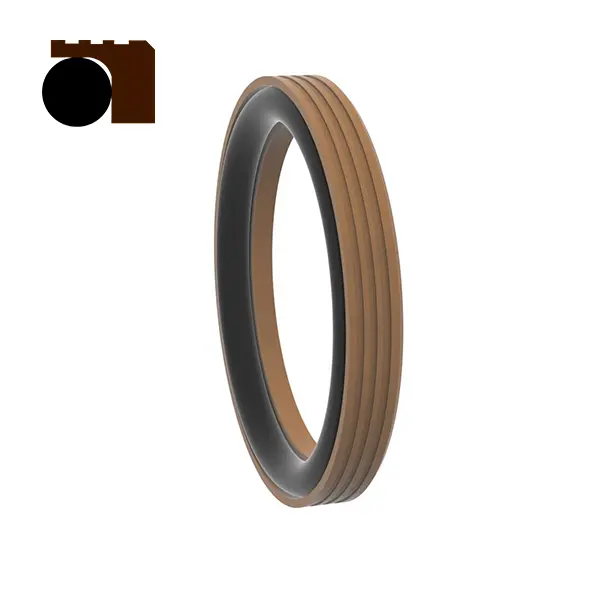

Ang mga rotary seal ng Ruichen Seal para sa semento slurry ay gawa sa mataas na pagganap na engineering plastic na may mga singsing na selyo ng selyo at mga singsing na goma. Ang mga ito ay angkop para sa malupit na mga kondisyon sa pagtatrabaho tulad ng plunger pump, putik na bomba, mga drills ng tornilyo, pagbabarena rigs, kagamitan sa paggalugad ng langis at kongkretong paghahalo ng mga halaman. Nahahati sila sa dalawang modelo: RC2061 at RC2062.
Parehong RC2061 at RC2062 ay angkop para sa one-way sealing ng hydraulic reciprocating at rotary motions. Mayroon silang mga katangian ng mahabang buhay, mababang alitan, mahusay na pagbubuklod, maliit na estrukturang espasyo, at madaling pag -install, paggamit at pagpapanatili. Ang espesyal na disenyo ng sealing lip at kapal ng pag -optimize ay may mahusay na epekto ng pagbubuklod kahit na sa malignant media tulad ng semento slurry. Kapag ginamit para sa pagbubuklod ng slurry media, inirerekumenda namin ang pagpapadulas ng grasa sa pagitan ng dalawa (o higit pa) mga seal.
Mga Tampok at Aplikasyon ng Produkto:
Mga Tampok ng Produkto:
Mahabang buhay: kumbinasyon ng mga plastik na high-function na engineering at goma, malakas na tibay.
Mababang alitan: Ang na -optimize na disenyo ay binabawasan ang pagtakbo sa pagtakbo at nagpapabuti ng kahusayan.
Napakahusay na pagbubuklod: Espesyal na disenyo ng sealing labi, na angkop para sa malignant media tulad ng semento slurry.
Compact na istraktura: maliit na disenyo ng puwang, madaling pag -install at pagpapanatili.
Naaangkop sa malupit na mga kondisyon sa pagtatrabaho: dinisenyo para sa media tulad ng putik at semento slurry, na may matatag na pagganap.
Mga Eksena sa Application:
Ang kagamitan sa paggalugad ng langis tulad ng mga plunger pump, putik na bomba, mga drills ng tornilyo, pagbabarena rigs, atbp.
Makinarya ng konstruksyon at kagamitan tulad ng mga istasyon ng paghahalo ng kongkreto.
Iba pang mga haydroliko na pagtugon at rotary seal na nangangailangan ng paglaban sa pagsusuot at paglaban sa malignant media.
Mga Bentahe sa Teknikal:
Espesyal na disenyo ng pag -optimize ng labi at kapal upang umangkop sa matinding mga kondisyon sa pagtatrabaho.
Madaling pag -install, mababang gastos sa pagpapanatili at mahabang buhay ng serbisyo.
Naaangkop sa malupit na mga kapaligiran na may mataas na pagsusuot at mataas na polusyon.
Mga mungkahi sa paggamit:
Kapag ginamit para sa media ng putik, inirerekomenda na mag -grasa at mag -lubricate sa pagitan ng dalawa (o higit pa) na mga seal upang mapalawak ang buhay ng selyo.

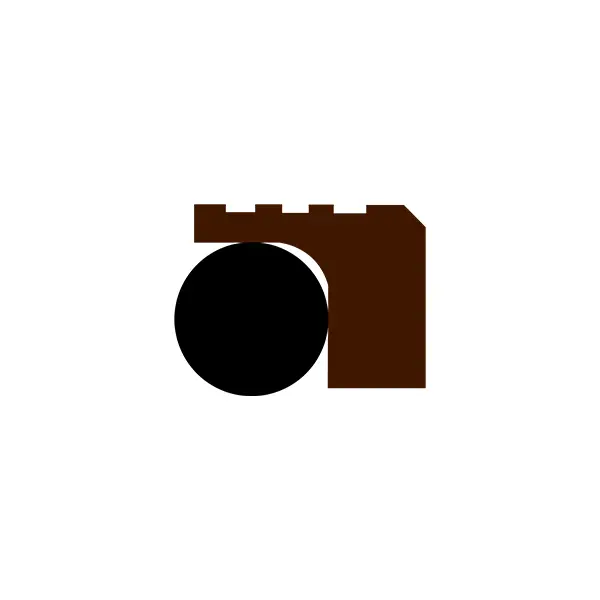

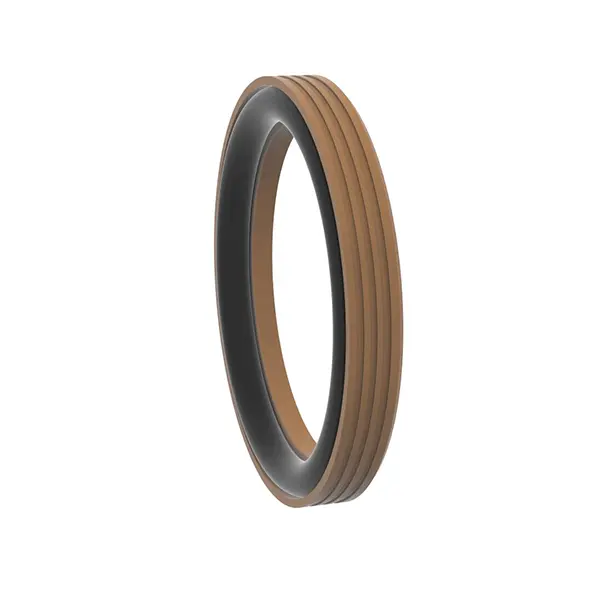

RC2061
Naaangkop na mga kondisyon sa pagtatrabaho (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)
| Presyon (MPA) | Temperatura (℃) | Bilis (MS) | Katamtaman | |
| Paggalaw ng paggalaw | Rotational Motion | |||
| ≤100 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | ≤2 | Hydraulic oil, emulsion, tubig, putik, langis ng krudo, atbp. |
| -20 ~+200 (pagtutugma ng O-Ring FKM) | ||||
Pagpili ng materyal
1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring mapili: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing Ring Material: Standard Material PTFE4, Iba pang Opsyonal na Materyales PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, atbp.
Pag -order ng halimbawa
Order Model RC2061-80*91.7*7.6-PTFE4-R01 Model-Shaft Diameter*Groove Diameter*Groove Width-Material Code
Mga pagtutukoy (Ang anumang laki sa loob ng saklaw ng parameter ay magagamit)

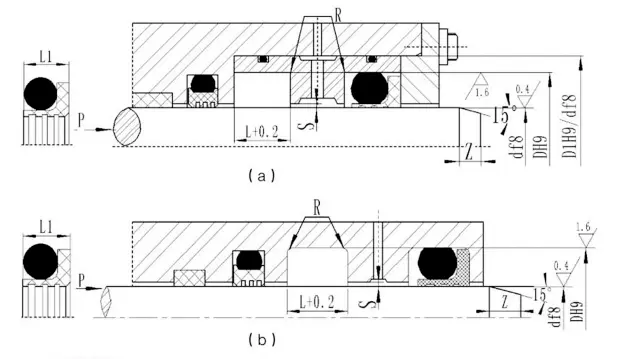

| Saklaw ng Diameter ng Shaft Pamantayan D F8 RC2061 | Saklaw ng Diameter ng Shaft Malakas na uri D F8 RC2061-Z | Diameter ng Groove D H9 | Lapad ng Groove L+0.2 | Lapad ng selyo L1 | Mga bilog na sulok RMax | Radial clearance sMax | Chamfer Zmin | O-ring wire diameter | ||
| <10Mpa | <20Mpa | <40Mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Tandaan: 1. Para sa diameter ng baras ≤30mm, inirerekomenda ang bukas na uka.
2. Para sa rotary seal, ang katigasan ng ibabaw ng rotary shaft ay inirerekomenda na maging HRC ≥58.
3. Para sa presyon na higit sa 30MPa, inirerekomenda ang H8/F8 para sa agwat ng extrusion.

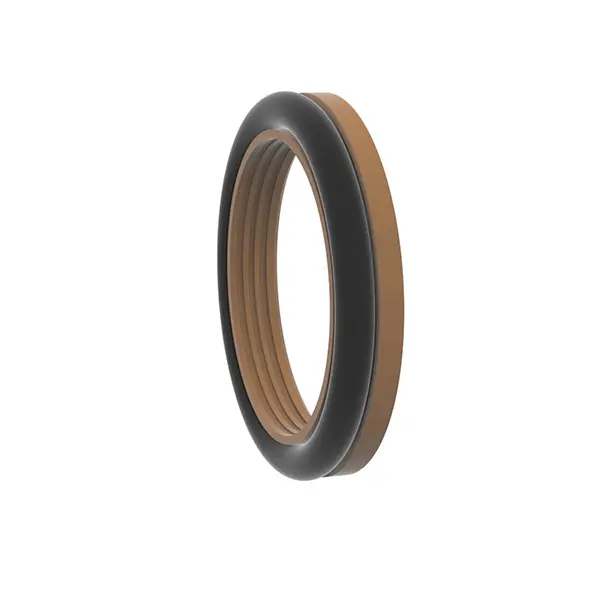

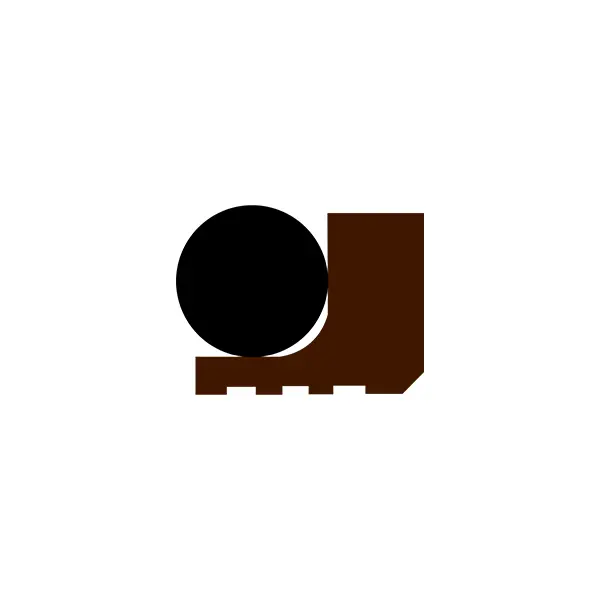

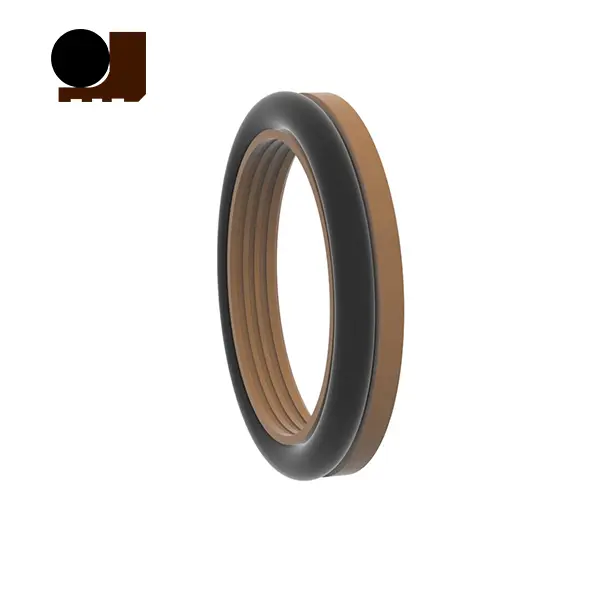

RC2062 Naaangkop na mga kondisyon sa pagtatrabaho (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)
| Presyon (MPA) | Temperatura (℃) | Bilis (MS) | Katamtaman | |
| Paggalaw ng paggalaw | Rotational Motion | |||
| ≤100 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | ≤2 | Hydraulic oil, emulsion, tubig, putik, langis ng krudo, atbp. |
| -20 ~+200 (pagtutugma ng O-Ring FKM) | ||||
Pagpili ng materyal
1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring mapili: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Sealing Ring Material: Standard Material PTFE4, Iba pang Opsyonal na Materyales PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, atbp.
Pag -order ng halimbawa
Order Model RC2062-80*68.3*7.6-PTFE4-R01 Model-Cylinder Diameter*Groove Diameter*Groove Width-Material Code
Mga pagtutukoy (Ang anumang laki sa loob ng saklaw ng parameter ay magagamit)

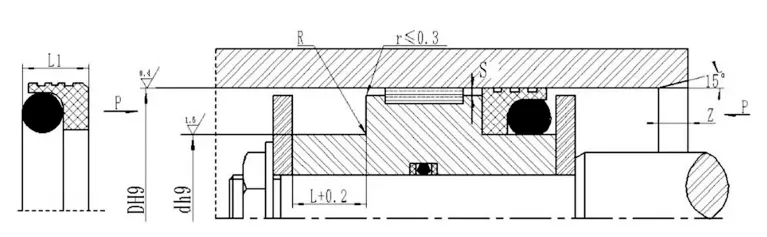

| Saklaw ng Aperture Karaniwang uri D H9 RC2062 | Saklaw ng Aperture Malakas na uri D H9 RC2062-Z | Diameter ng Groove D H9 | Lapad ng Groove L+0.2 | Lapad ng selyo L1 | Mga bilog na sulok rMax | Radial clearance sMax | Chamfer Zmin | O-ring wire diameter | ||
| <10Mpa | <20Mpa | <40Mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-199.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Tandaan: 1. Para sa diameter ng silindro ≤ 30mm, inirerekomenda na gumamit ng bukas na uka.
2. Para sa presyon na higit sa 30MPa, inirerekumenda na gamitin ang H8/F8 para sa agwat ng extrusion.
