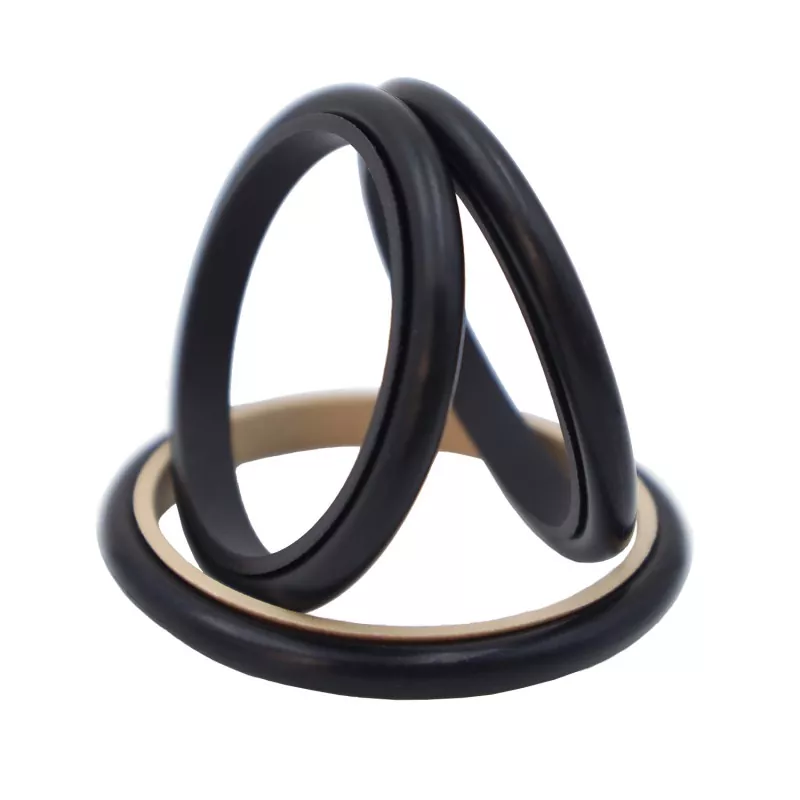

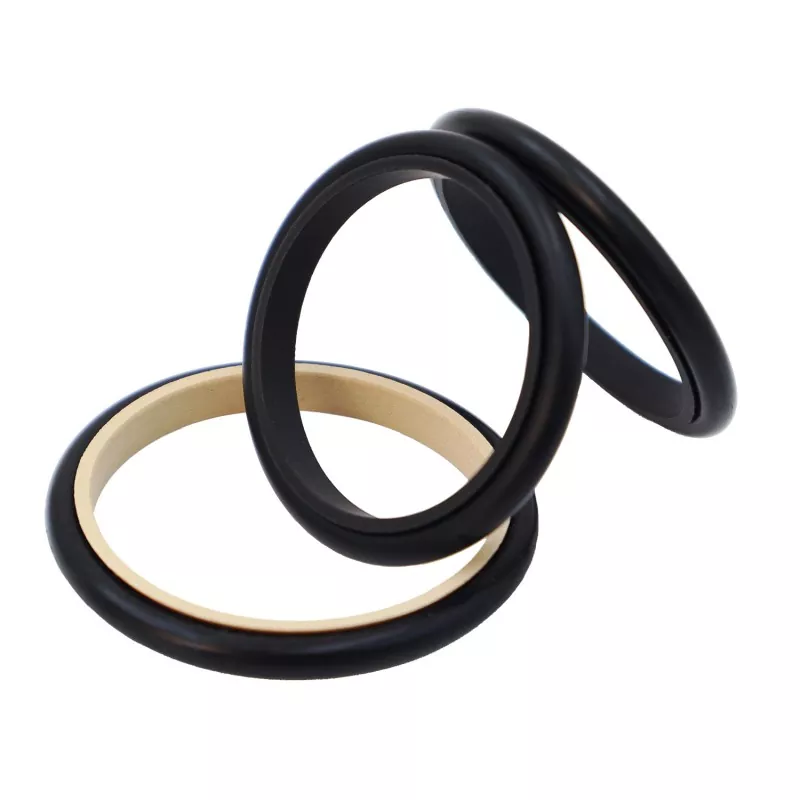

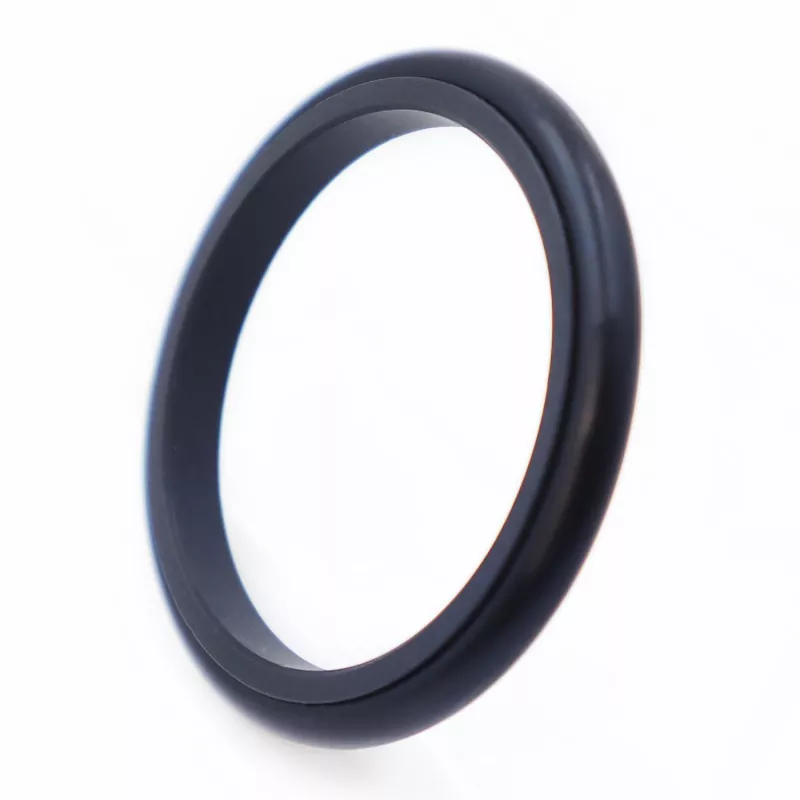

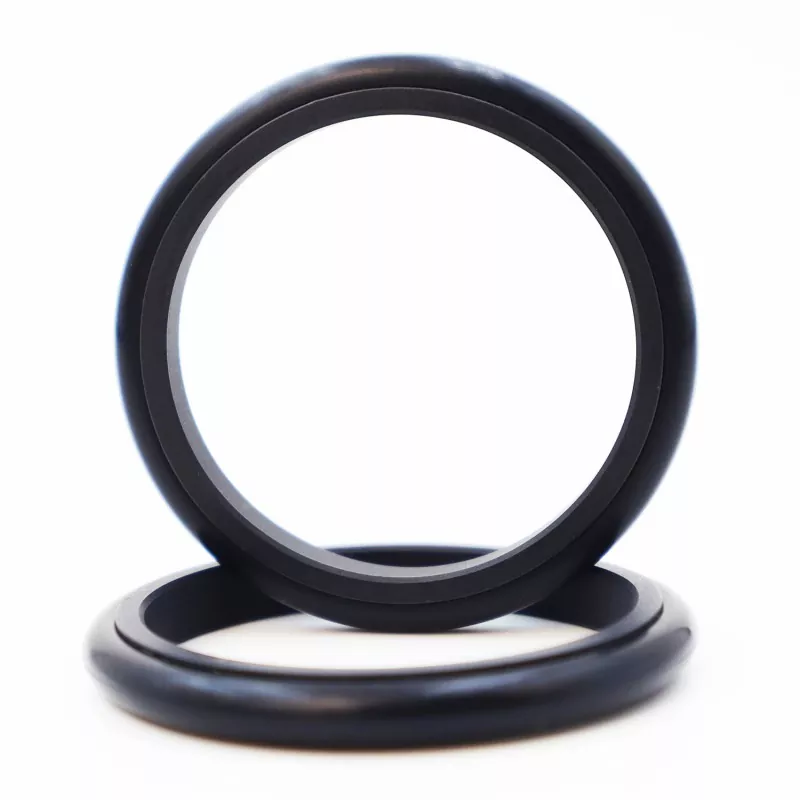

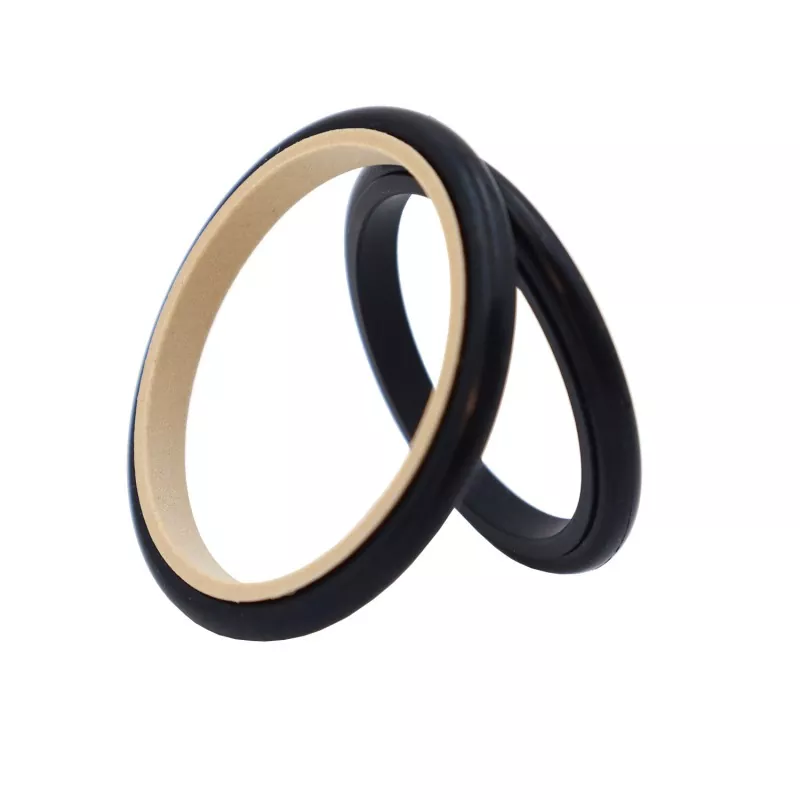

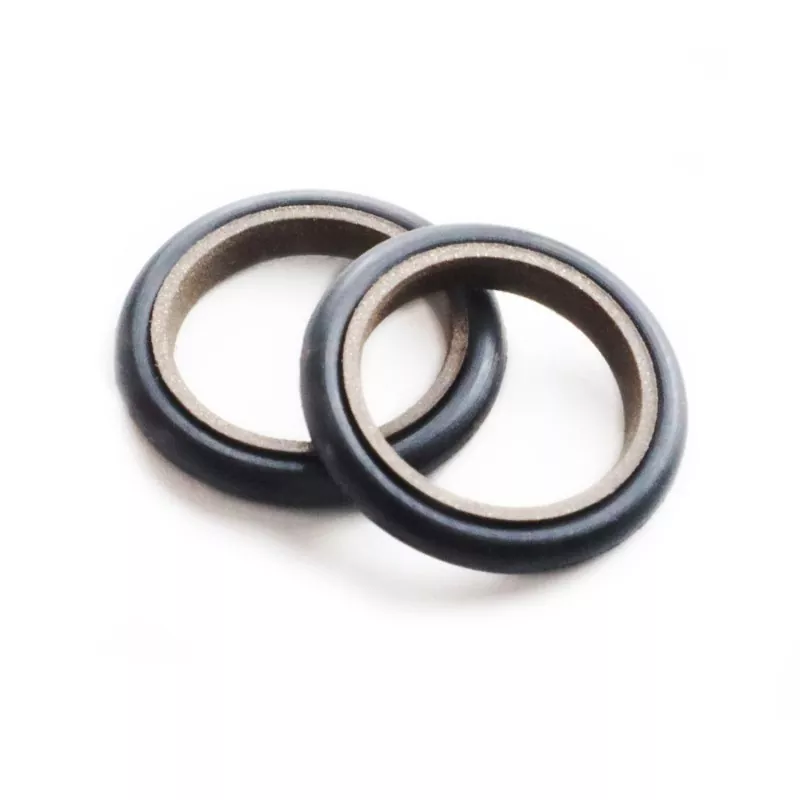

Ang Cap Combination Seal ay binubuo ng PTFE cap-shaped seal ring at isang rubber O-ring, na idinisenyo para sa bidirectional pressure sealing sa hydraulic at pneumatic reciprocating application. Ang O-ring ay nagbibigay ng radial force at binabayaran ang pagkasuot sa seal ring; ang seal ring ay nagtatampok ng manipis na labi na disenyo na nag-aalok ng mahusay na follow-up compensation na kakayahan, na nagreresulta sa mahusay na pagganap ng sealing. Ito ay katugma sa karaniwang GB1235 O-ring grooves. Para sa mga diameter ng baras na mas maliit sa 30mm, dapat gumamit ng split-type (open) groove design.
Ang seal na ito ay angkop para sa parehong haydroliko at pneumatic na mga kondisyon ng pagpapatakbo at sumusuporta sa bidirectional pressure sealing. Nag-aalok ito ng mga pakinabang tulad ng mababang friction, minimal na breakaway resistance, maayos na operasyon nang walang stick-slip, pagiging angkop para sa oil-free na pagpapadulas, at mahabang buhay ng serbisyo. Nangangailangan ito ng kaunting espasyo sa pag-install at nagbibigay-daan para sa madaling pag-disassembly at pagpapanatili.
Tandaan sa Pagpili: Para sa mga application na may diameter ng baras na 30mm o mas mababa, ang paggamit ng split-type (open) groove ay inirerekomenda para sa pag-install.
1. Angkop para sa parehong haydroliko at pneumatic na mga aplikasyon; sumusuporta sa bidirectional pressure sealing.
2. Mababang friction, minimal breakaway resistance, at makinis na paggalaw; pantay na dynamic at static friction; walang stick-slip.
3. Mahabang buhay ng serbisyo; angkop para sa mga application na walang langis na pagpapadulas.
4. Compact na disenyo; madaling pag-install at pagpapanatili.
Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Temperatura (°C) |
Bilis (m/s) |
Media |
|
≤20 |
-35 hanggang +100 (na may NBR O-ring) |
≤6 |
Mineral-based na hydraulic oil, mga likidong lumalaban sa sunog (HFA/HFB), mga gas, atbp. |
|
-20 hanggang +180 (na may FKM O-ring) |
1. Ang mga materyales para sa kasamang O-ring ay kinabibilangan ng: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Materyal ng sealing ring: Standard material PTFE3; Kabilang sa mga alternatibong materyales ang PTFE1, PTFE2, at PTFE4.
Modelo ng Order: RC13—80-PTFE3—R01 o SPNC-80-PTFE3—R01
RC13/SPNC - Modelo 80 - Shaft Diameter dPTFE3 - PTFE Material Code R01 - O-ring Material Code
Ang mga produkto ay maaaring gawin sa anumang sukat na nakalista sa talahanayan ng mga detalye.
|

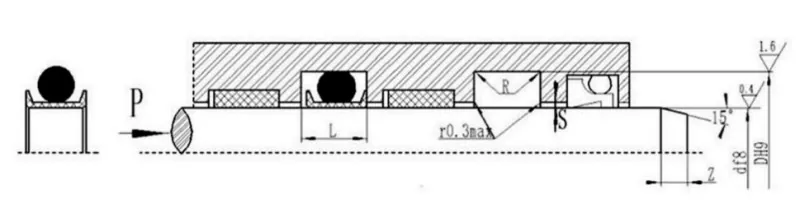

Saklaw ng diameter ng baras d f8 |
Diyametro ng uka D H9 |
Lapad ng uka L+0.2 |
Corner radius Rmax |
Radial clearance Smax |
Chamfer Zmin |
O-ring na diameter ng wire d0 |
|
|
Para sa mga haydroliko na aplikasyon |
Para sa low-friction pneumatic at hydraulic application |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
