Foot-type Combined Seal

Bilang isang tagagawa na dalubhasa sa mga high-pressure seal, ang Ruichen Sealing ay nag-aalok ng "Foot-type Combined Seal." Nagtatampok ang sealing ring ng manipis na labi na istraktura na nagbibigay ng mahusay na dynamic na mga kakayahan sa kompensasyon. Ang kakaibang hugis ng paa na sealing surface nito—na may kasamang hugis-wedge na uka—ay nagpapataas ng paglaban sa kontaminasyon at binabawasan ang alitan; ang dalubhasang disenyo na ito ay makabuluhang nagpapalakas ng pressure resistance, ginagawa itong angkop para sa high-pressure at ultra-high-pressure na mga application. Tandaan: Ang seal na ito ay hindi angkop para sa pag-install sa mga closed grooves.

Tinatanggap namin ang mga katanungan tungkol sa pagpili at maramihang mga order mula sa mga mamimili ng kagamitan sa engineering.

Ano ang Foot-type Combined Seal?

Ang Foot-type Combined Seal ay binubuo ng isang hugis paa na sealing ring (gawa sa PTFE o PTFE composites) na ipinares sa isang rubber O-ring; ito ay dinisenyo para sa single-acting sealing sa hydraulic at pneumatic reciprocating applications.

Nakategorya ito sa serye ng RC03 at sa serye ng RC04 (na gumagamit ng mga O-ring ng GB1235 series) batay sa kasamang O-ring. Nagtatampok ang sealing ring ng manipis na labi na disenyo na nag-aalok ng mahusay na dynamic na kabayaran, na nagreresulta sa mahusay na pagganap ng sealing. Ang hugis-wedge na uka sa hugis-paa na sealing surface ay nagpapabuti sa sealing integrity at contamination resistance habang binabawasan ang friction. Pinahuhusay din ng disenyo ng istruktura ang mga kakayahan sa paghawak ng presyon ng selyo. Sa pangkalahatan, hindi ito mai-install sa mga saradong uka.

Mga Tampok ng Produkto

1. Angkop para sa parehong haydroliko at pneumatic na mga aplikasyon

2. Napakahusay na pagganap ng sealing sa parehong high-pressure at low-pressure na kapaligiran

3. Mababang alitan; minimal na paglaban sa pagsisimula at makinis na paggalaw; pantay na dynamic at static friction; walang stick-slip effect

4. Mahabang buhay ng serbisyo; angkop para sa mga application na walang langis na pagpapadulas

5. May kakayahang pangasiwaan ang high-pressure at ultra-high-pressure na mga kinakailangan sa sealing

Mga Naaangkop na Kundisyon sa Pagpapatakbo

Ang paglilimita sa mga halaga ay hindi dapat mangyari nang sabay-sabay.

Pagpili ng Materyal

1. Kasama sa mga katugmang O-ring na materyales ang: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), atbp.

2. Materyal ng sealing ring: Standard material PTFE3; Kasama sa iba pang magagamit na mga opsyon ang PTFE2, PTFE4, at iba pang materyales na may mataas na pagganap.

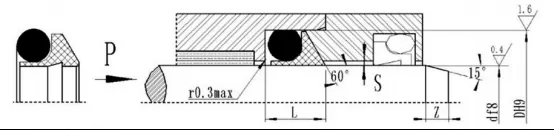

Halimbawa ng Pag-order

Modelo ng Order: RC03—80x89x10-PTFE3-R01

Modelo - Rod Diameter x Groove Diameter x Groove Width  PTFE3 - Binagong PTFE material code  R01 - O-ring material code

Talaan ng Pagtutukoy

1. Talaan ng Mga Pagtutukoy ng RC03

Ang mga produkto ay maaaring gawin sa anumang sukat na nakalista sa talahanayan ng mga detalye.

Mga Tala: 1. Para sa mga pressure na >60 MPa, gumamit ng H8/f8 fit tolerance sa lugar ng seal base; para sa ultra-high-pressure sealing, Smax <0.05.

2. Mangyaring kumonsulta sa opisina kung kinakailangan ang isang closed-groove structure.

2. Talaan ng Pagtutukoy ng RC04

Tugma sa GB1235 O-rings; ang mga produkto ng anumang sukat na nakalista sa talahanayan ng detalye ay maaaring gawin.
