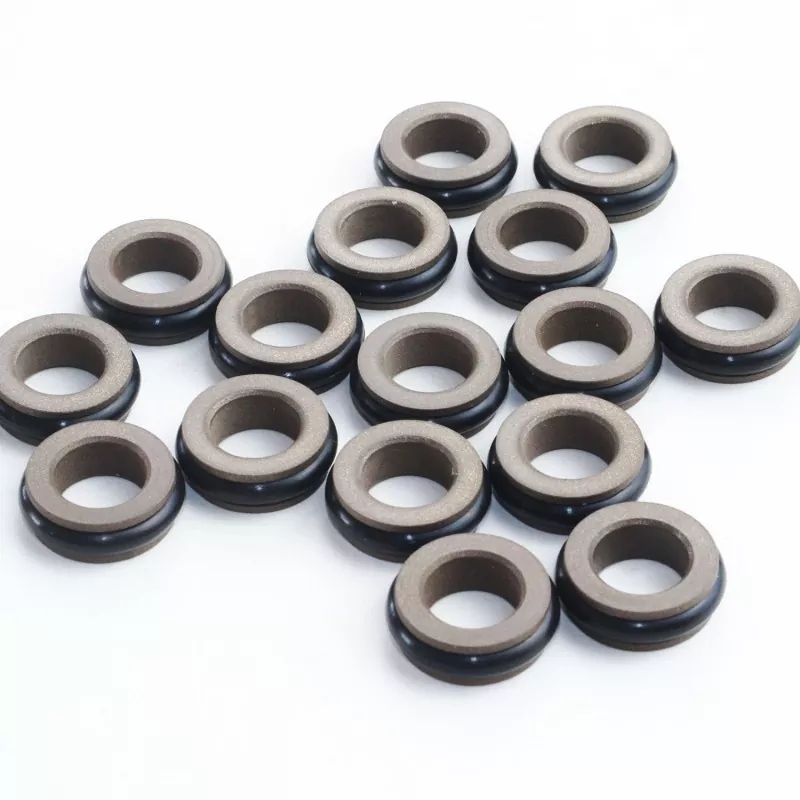

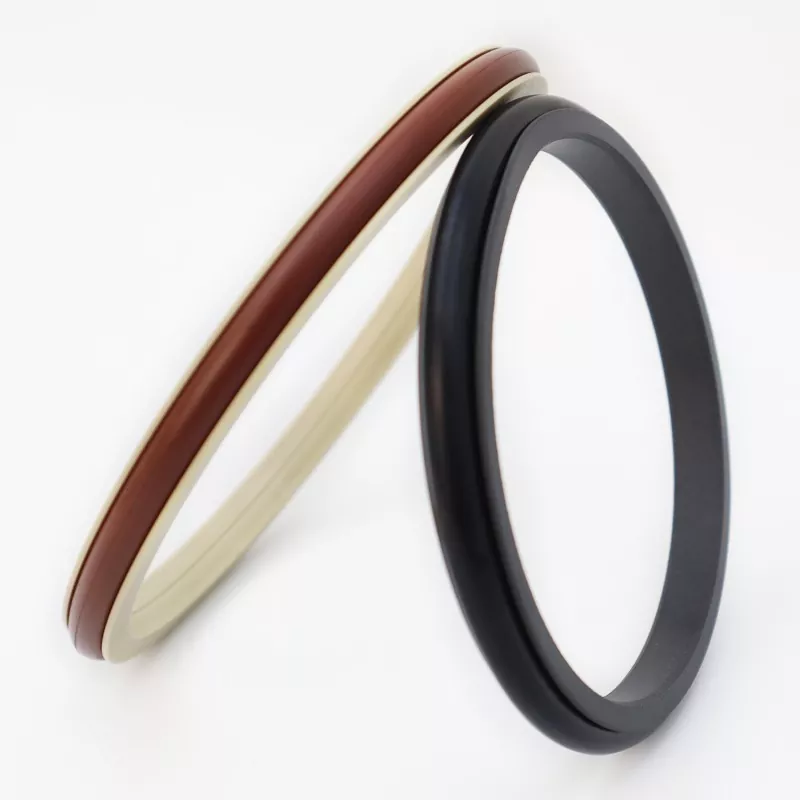

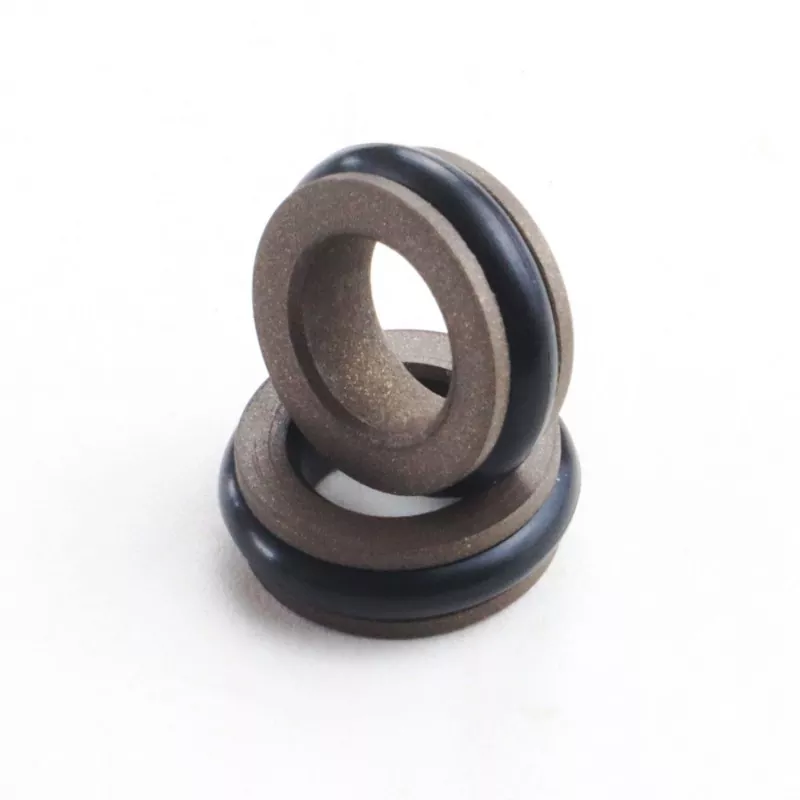

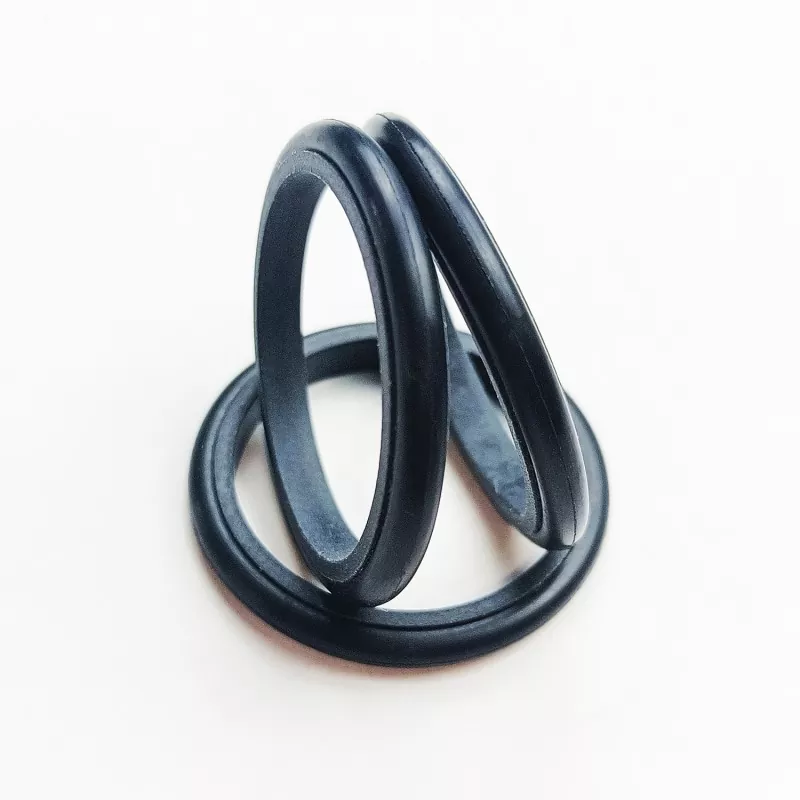

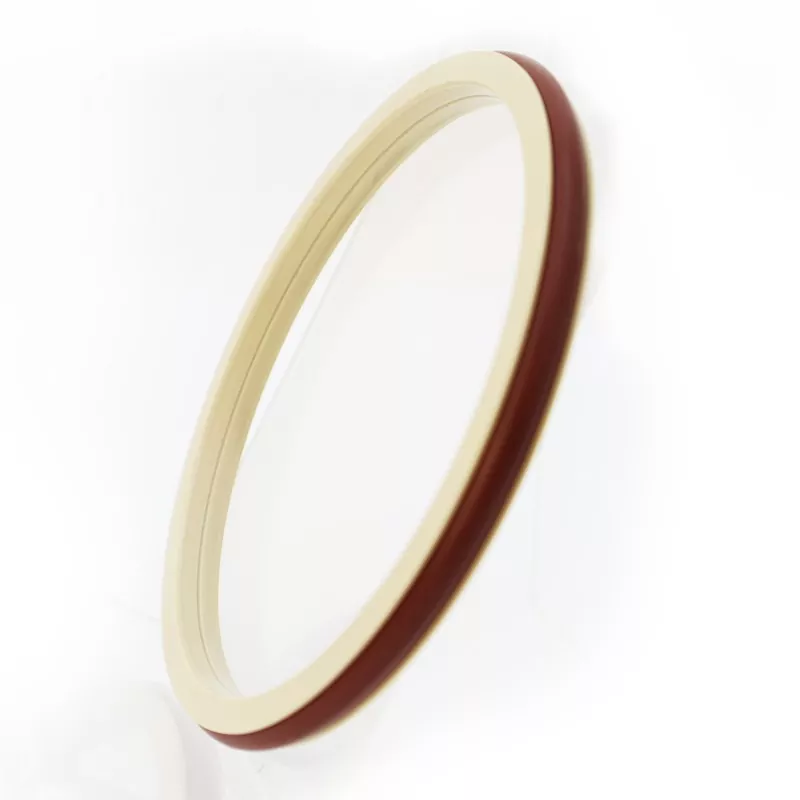

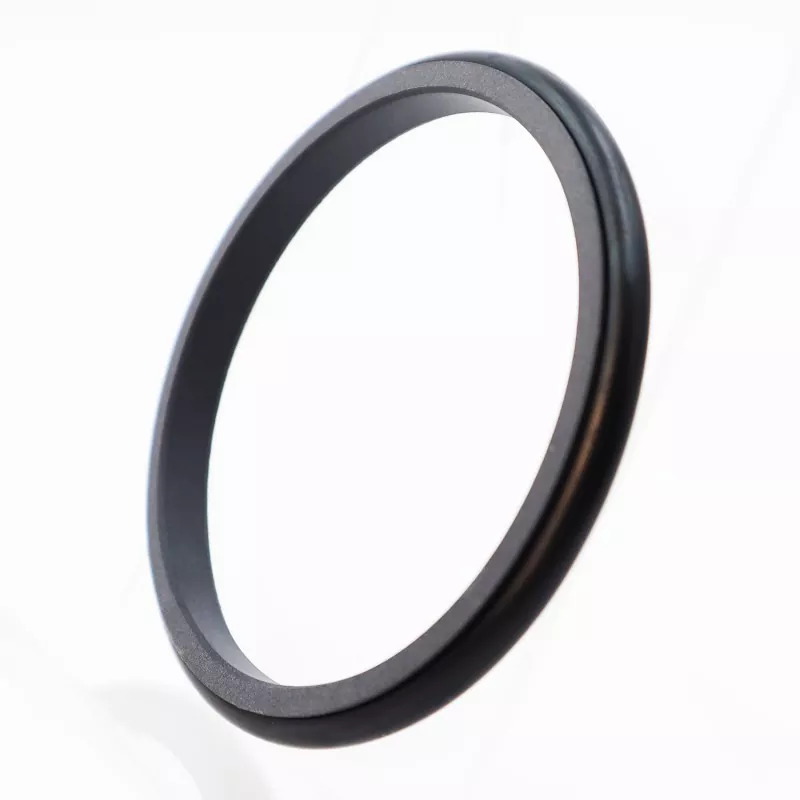

Ang C-type Combined Seal ay binubuo ng isang C-shaped sealing ring na gawa sa PTFE at ang composite material nito, at isang O-ring. Ito ay angkop para sa bidirectional pressure sealing sa parehong hydraulic at pneumatic reciprocating motions. Available ito sa RC06 at RC07 series (compatible sa GB1235 series O-rings) depende sa katugmang O-ring. Dahil sa manipis na labi na disenyo ng sealing ring, mayroon itong mahusay na follow-compensation na kakayahan, na nagreresulta sa mahusay na pagganap ng sealing. Ang simetriko na istraktura ng C-type na selyo ay nagbibigay-daan para sa sealing sa ilalim ng bidirectional pressure.
1. Angkop para sa parehong haydroliko at pneumatic na mga aplikasyon.
2. Napakahusay na pagganap ng sealing para sa parehong mataas at mababang pressure application.
3. Mababang friction, mababang panimulang paglaban, maayos na operasyon, pantay na dynamic at static na friction, at walang creep.
4. Mahabang buhay ng serbisyo; angkop para sa walang langis na lubrication sealing.
5. Angkop para sa bidirectional pressure sealing.
Ang mga matinding halaga ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Temperatura (°C) |
Bilis (m/s) |
Media |
|
≤100 |
-35 hanggang +100 (na may NBR O-ring) |
≤6 |
Hydraulic oil, fire-resistant fluid (HFA/HFB), gas, atbp. |
|
-20 hanggang +180 (na may FKM O-ring) |
1. Katugmang mga O-ring na materyales: RO1 Nitrile Butadiene Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Sealing ring material: Standard material na PTFE3, iba pang opsyonal na materyales ang PTFE2, PTFE4, at iba pang materyales na may mataas na pagganap.
Pag-order ng Modelo RC06-80x89.9x9.2-PTFE3—R01

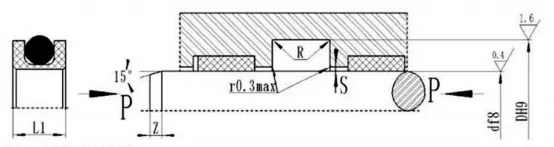

Model-Rod Diameter x Groove Diameter x Groove Width PTFE3 - Binagong PTFE Material Code R01 O-ring Material
Maaaring gumawa ng mga produkto ng anumang laki na nakalista sa talahanayan ng mga detalye.
|
d f8 Karaniwang RC06 |
d f8 Light-duty RC06-Q |
d f8 Mabigat na tungkulin RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
Zmin |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3.6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39.9 |
-- |
d+5.0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~106.9 |
4~17.9 |
d+6.6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106.9 |
107~630.9 |
18~39.9 |
d+9.9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106.9 |
d+13.0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18.5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Tandaan: 1. Para sa mga diameter ng baras na ≤ 70mm, inirerekomenda ang mga open groove seal. Para sa pag-install ng integral (closed) groove seal, mangyaring sumangguni sa gabay sa pag-install.
2. Para sa pressure > 40MPa, ang root area na Smax ng seal ay dapat gumamit ng H8/f8 fit tolerance.
Katugmang O-ring GB1235 Maaaring gumawa ng mga produkto ng anumang laki na nakalista sa talahanayan ng detalye.
|
Saklaw ng diameter ng baras d f8 |
Diametro ng uka D H9 |
Lapad ng trench L+0.2 |
Taas ng selyo L1 |
Mga bilugan na sulok Rmax |
Radial clearance Smax |
Chamfer Zmin |
O-ring na diameter ng wire d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
d+4.5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6.5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10.4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15.2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Halimbawa ng pag-order RC07—80*90.4*9.8-PTFE3-R01
