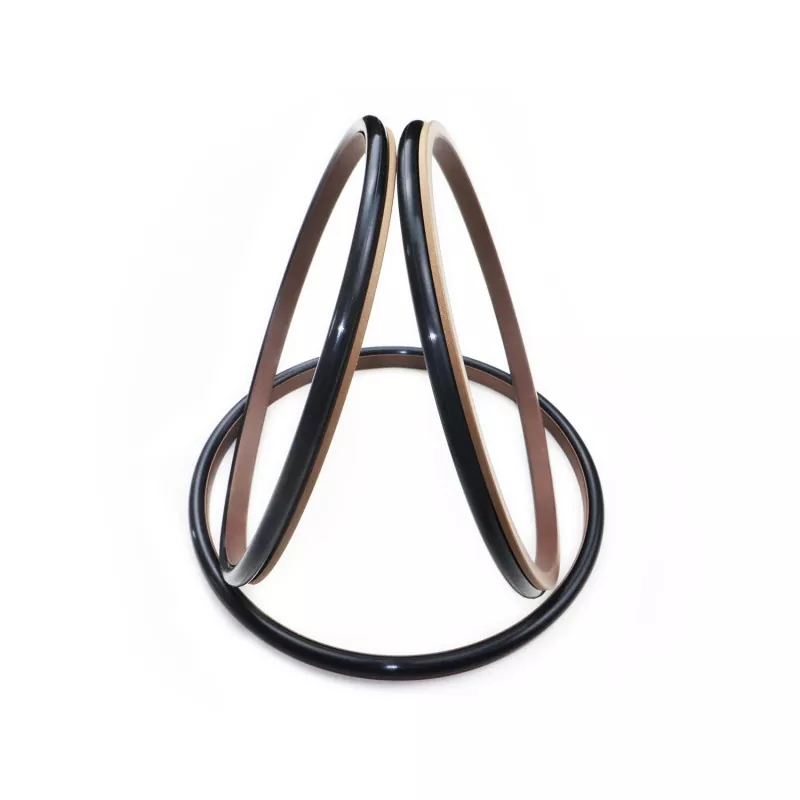

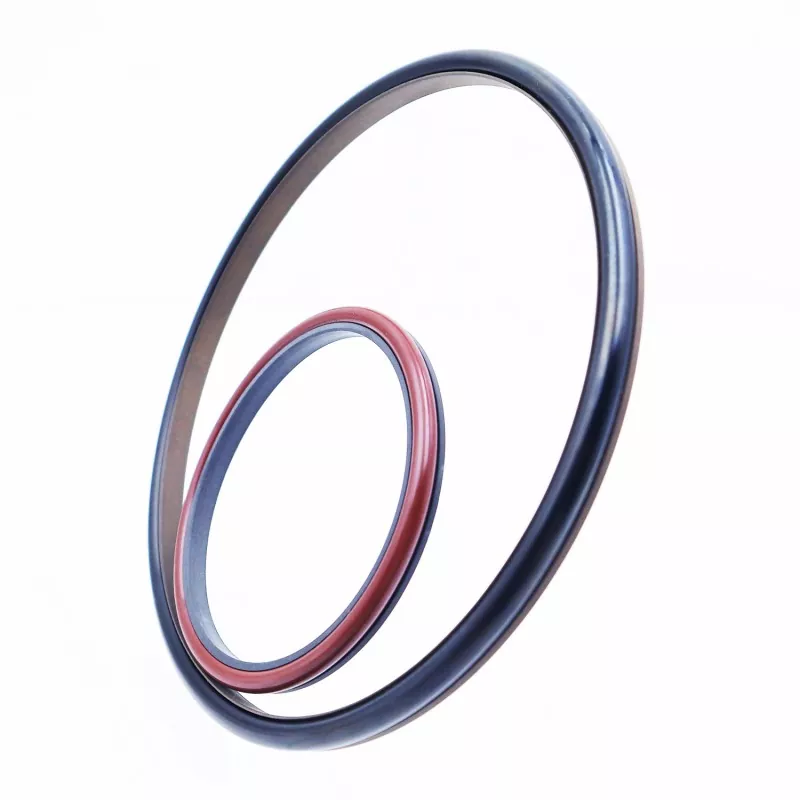

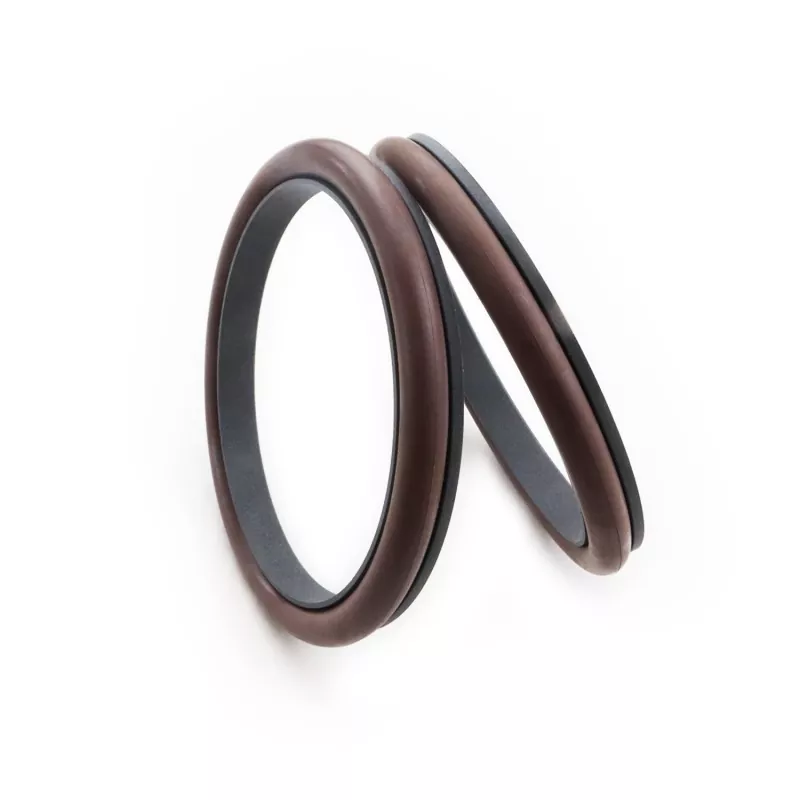

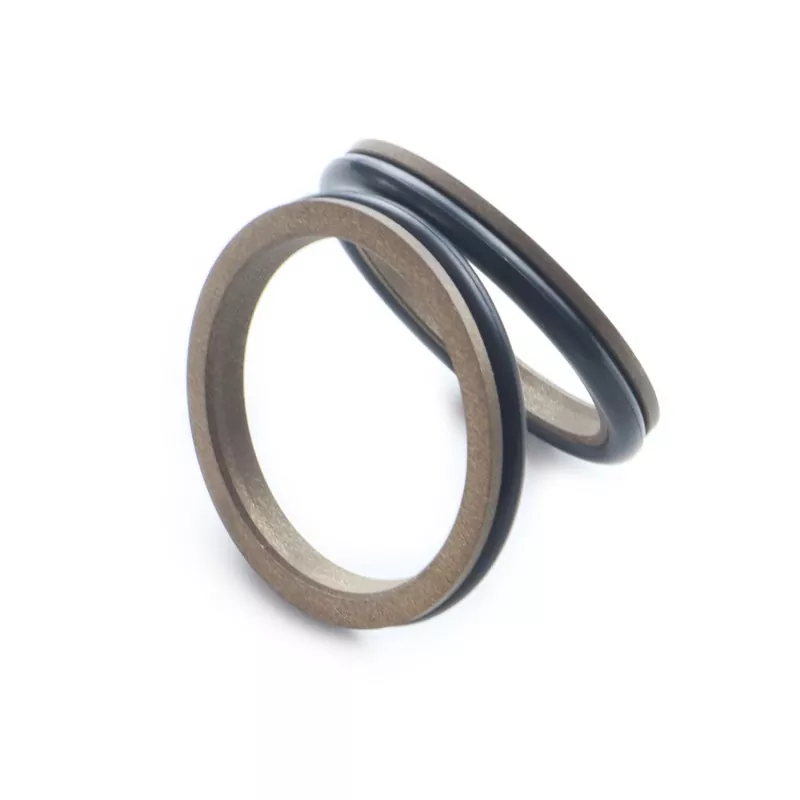

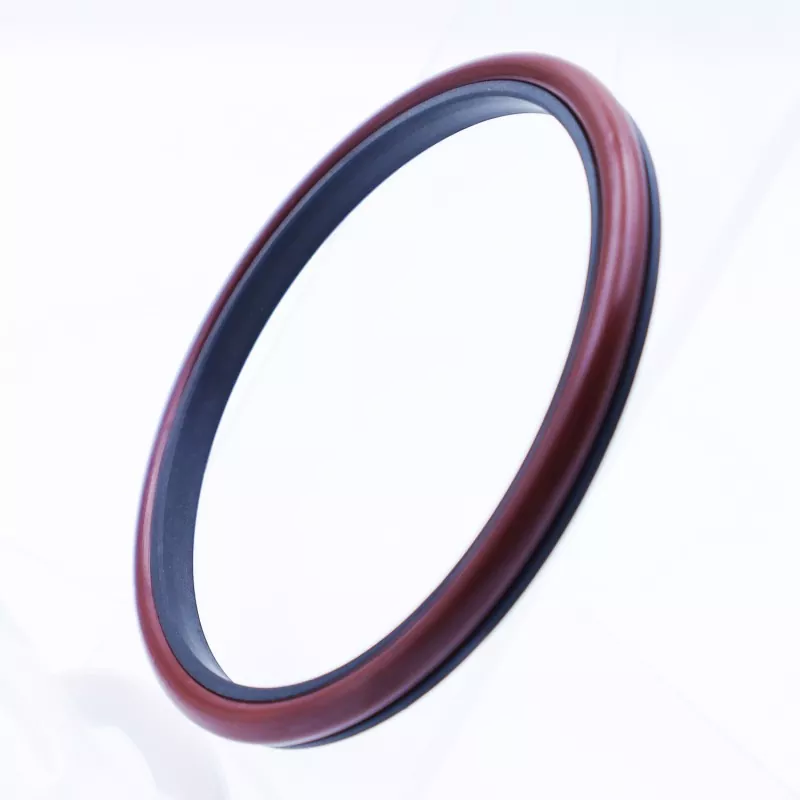

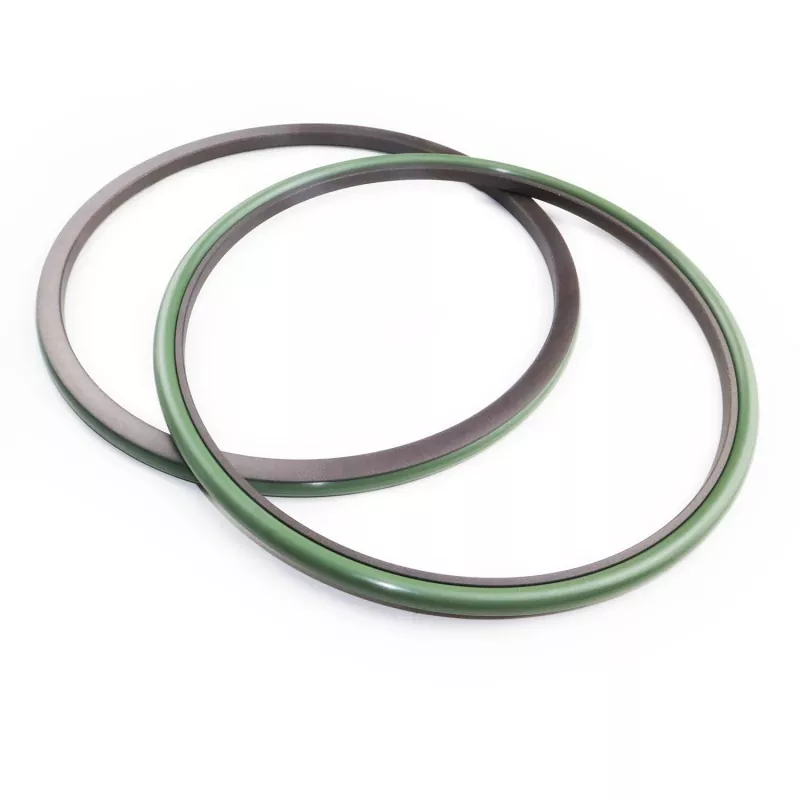

Ang Right-angle Combined Seal ay binubuo ng isang right-angled na sealing ring na gawa sa PTFE (o PTFE composite) at isang rubber O-ring; ito ay dinisenyo para sa unidirectional reciprocating sealing sa haydroliko at pneumatic na mga aplikasyon.
Ang produkto ay ikinategorya sa RC01 at RC02 series batay sa katugmang O-ring (tugma sa GB1235 series). Nagtatampok ang right-angled sealing ring ng manipis na labi na disenyo na nag-aalok ng mahusay na follow-up na kabayaran, na nagreresulta sa mahusay na pagganap ng sealing.
1. Angkop para sa parehong haydroliko at pneumatic na mga aplikasyon;
2. Napakahusay na pagganap ng sealing sa ilalim ng parehong mataas at mababang mga kondisyon ng presyon;
3. Mababang friction na may kaunting start-up resistance; tinitiyak ang makinis na paggalaw na may pantay na dynamic at static friction, inaalis ang stick-slip (pag-crawl);
4. Mahabang buhay ng serbisyo; angkop para sa mga application na walang langis na pagpapadulas;
5. Compact na disenyo ng istruktura; madaling i-install at mapanatili;
Tandaan: Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Temperatura (°C) |
Bilis (m/s) |
Media |
|
≤70 |
-35 hanggang +100 (na may NBR O-ring) |
≤6 |
Hydraulic oil, fire-resistant fluid (HFA/HFB), gas, atbp. |
|
-20 hanggang +180 (na may FKM O-ring) |
1. Kasama sa mga katugmang O-ring na materyales ang: RO1 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Materyal ng sealing ring: Standard material PTFE3; Kasama sa iba pang magagamit na mga opsyon ang PTFE2, PTFE4, at iba pang materyales na may mataas na pagganap.

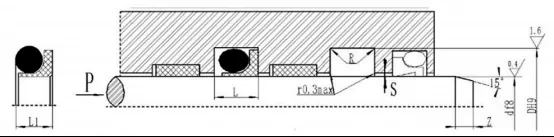

Modelo ng Order: RC01—80x89.6x7.8—PTFE3—R01
Modelo - Rod Diameter × Groove Diameter × Groove Lapad | PTFE3: Binagong PTFE material code | R01: O-ring na materyal na code
