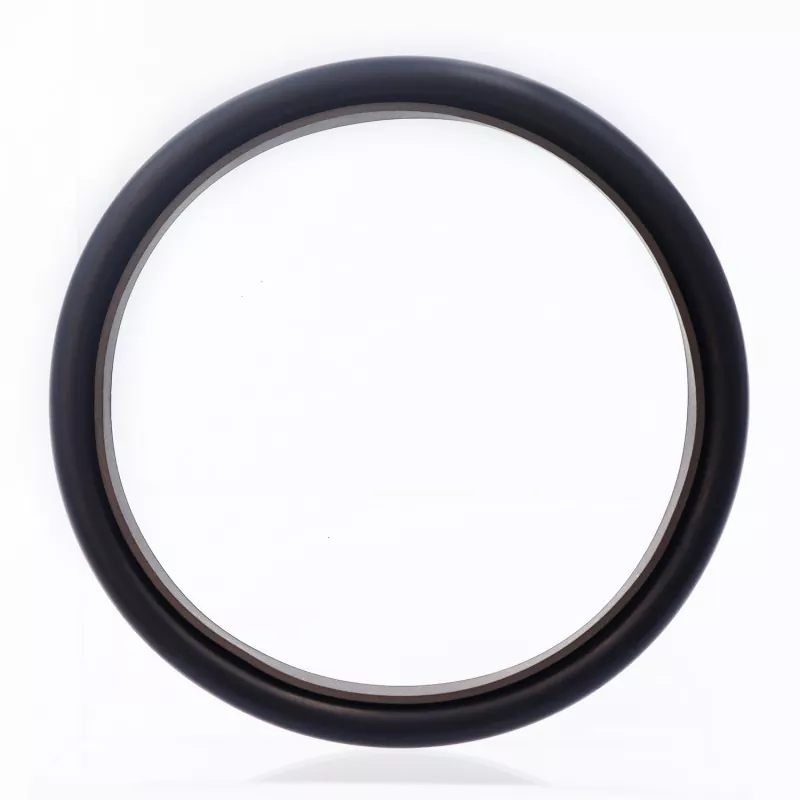

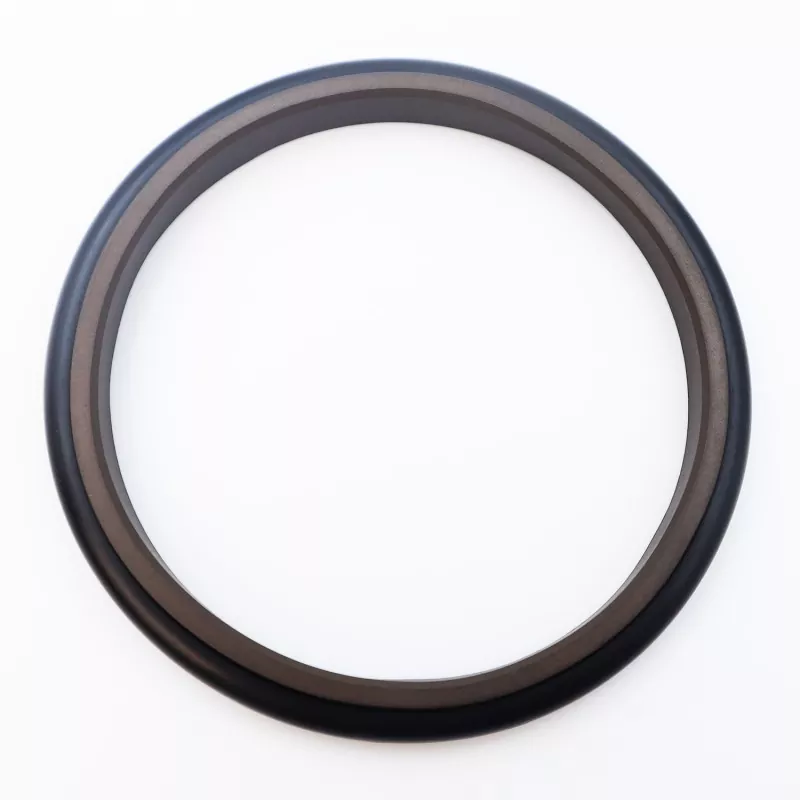

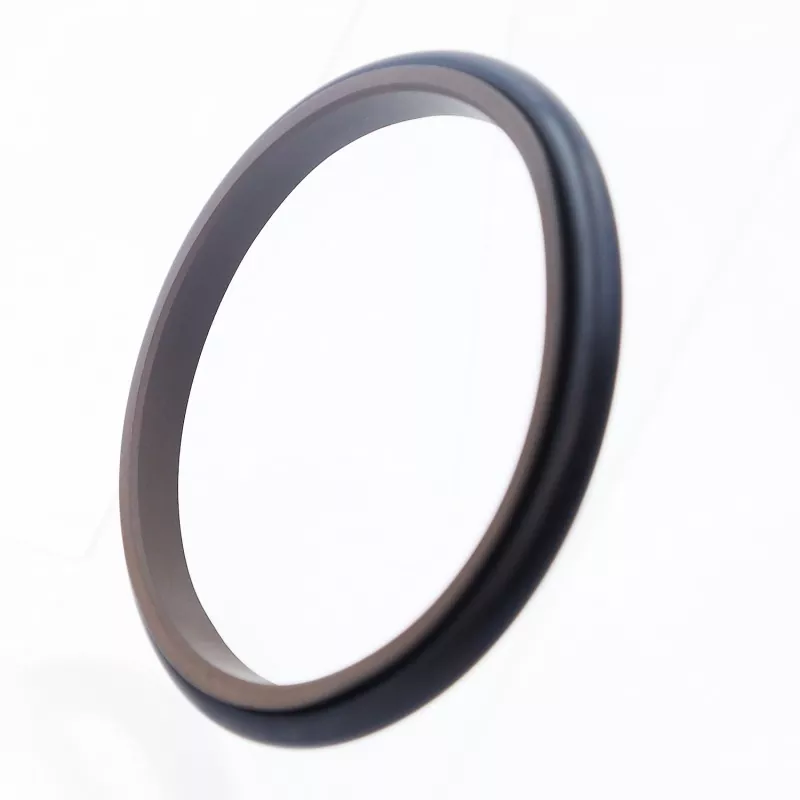

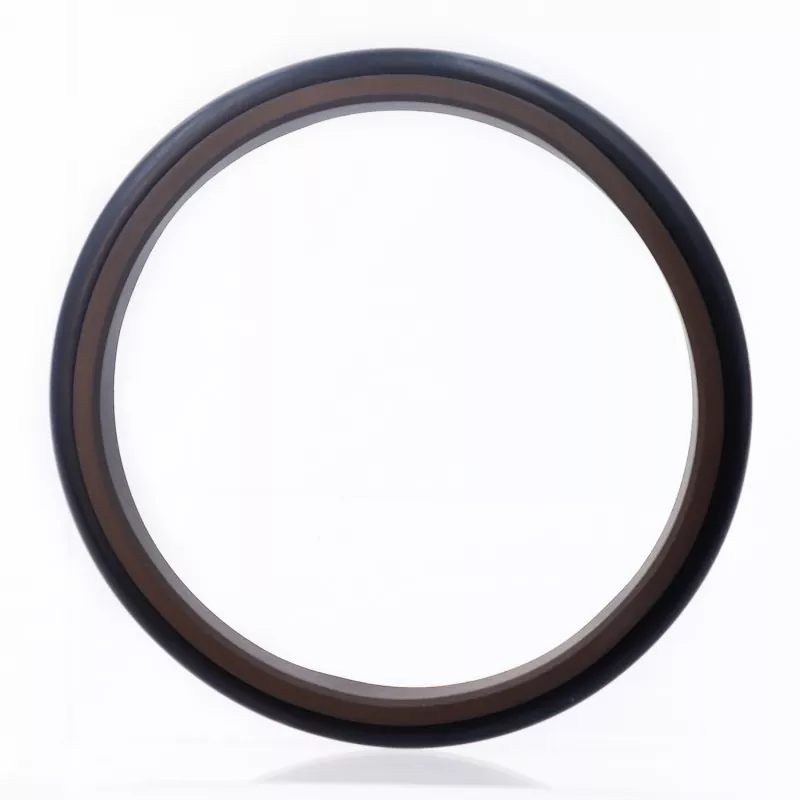

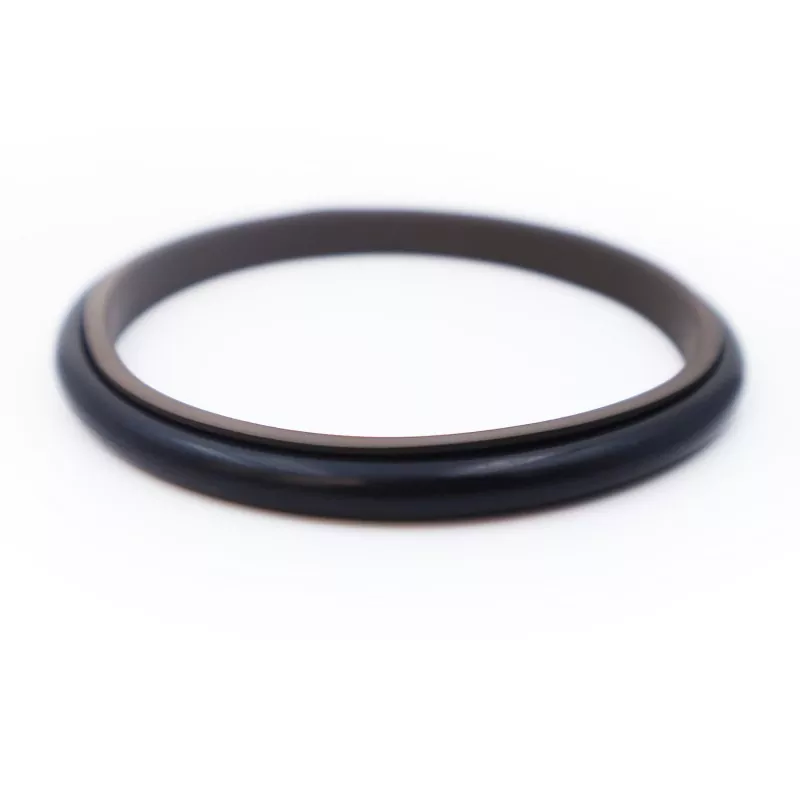

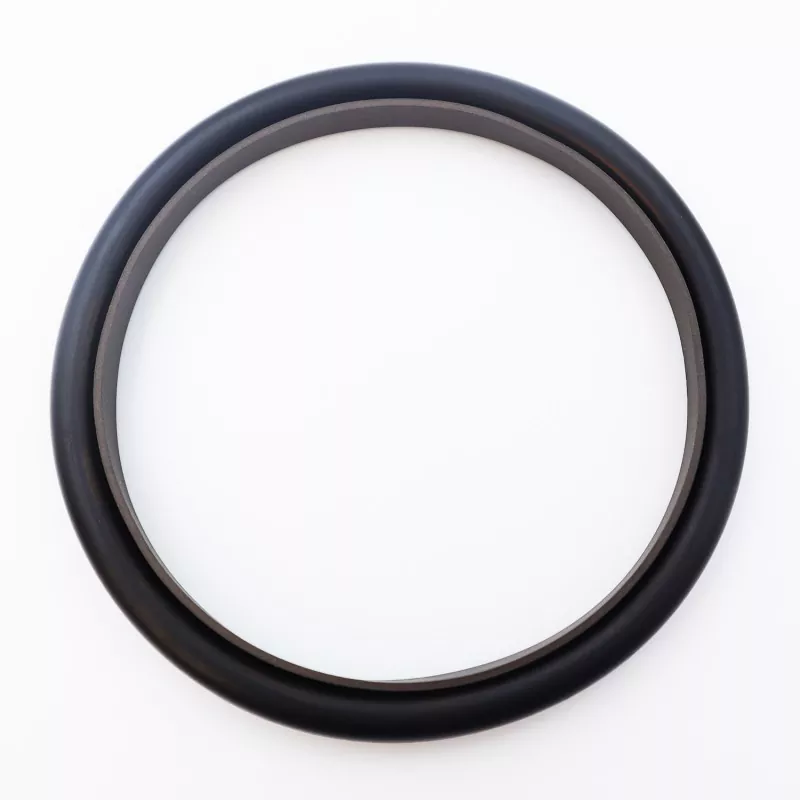

Triangle Combination Seal

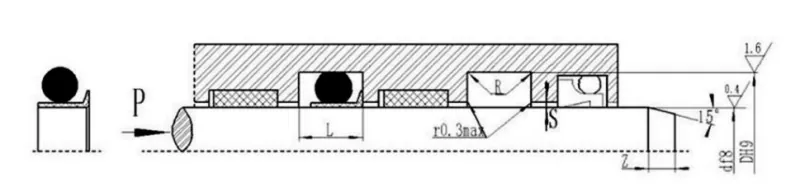

Ang Triangle Combination Seal ay binubuo ng isang tatsulok na PTFE sealing ring at isang rubber O-ring; ito ay dinisenyo para sa single-acting pressure sealing sa hydraulic at pneumatic reciprocating applications. Ang O-ring ay nagbibigay ng radial force at binabayaran ang pagkasuot sa sealing ring. Salamat sa manipis na labi na disenyo ng sealing ring, nag-aalok ito ng mahusay na follow-up na kompensasyon at pagganap ng sealing. Para sa mga diameter ng baras na mas maliit sa 30 mm, dapat gumamit ng split (open-type) groove design.

Mga Tampok ng Produkto

1. Angkop para sa parehong haydroliko at pneumatic na mga aplikasyon;

2. Mababang friction, mababang breakaway resistance, makinis na paggalaw, pantay na dynamic at static friction, at walang stick-slip;

3. Mahabang buhay ng serbisyo; angkop para sa mga application na walang langis na pagpapadulas;

4. Compact na disenyo; madaling i-install at mapanatili;

Mga Kundisyon sa Pagpapatakbo

Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.

Pagpili ng Materyal

1. Ang mga katugmang O-ring na materyales ay kinabibilangan ng: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.

2. Materyal ng sealing ring: Standard material PTFE3; Kabilang sa mga alternatibong materyales ang PTFE1, PTFE2, at PTFE4.

Halimbawa ng Pag-order

Modelo ng Order: RC14—80—PTFE3—R01

RC14 – Model 80 – Shaft Diameter d – PTFE (Material Code R01) – O-ring Material Code

Talaan ng Pagtutukoy

Ang mga produkto ay maaaring gawin sa anumang sukat na nakalista sa talahanayan ng mga detalye.

Tandaan: Para sa mga diameter ng baras na ≤30 mm, inirerekomenda ang paggamit ng mga bukas na grooves.
