PTFE Spring-Energized Rod Seals

Maligayang pagdating sa pagbili ng PTFE Spring-Energized Rod Seals mula sa Ruichen Sealing Factory. Ang RC16 ay isang general-purpose seal, at ang RC16-B ay isang Y-shaped na combination seal. Parehong may parehong sukat ng uka at maaaring i-install sa mga uka na tinukoy ng mga pamantayan ng ML5514F at ISO3771. Maaari silang magamit sa malupit na mga kondisyon sa pagtatrabaho at angkop din para sa ilang espesyal na media.

Magpadala ng Inquiry

Paglalarawan ng Produkto

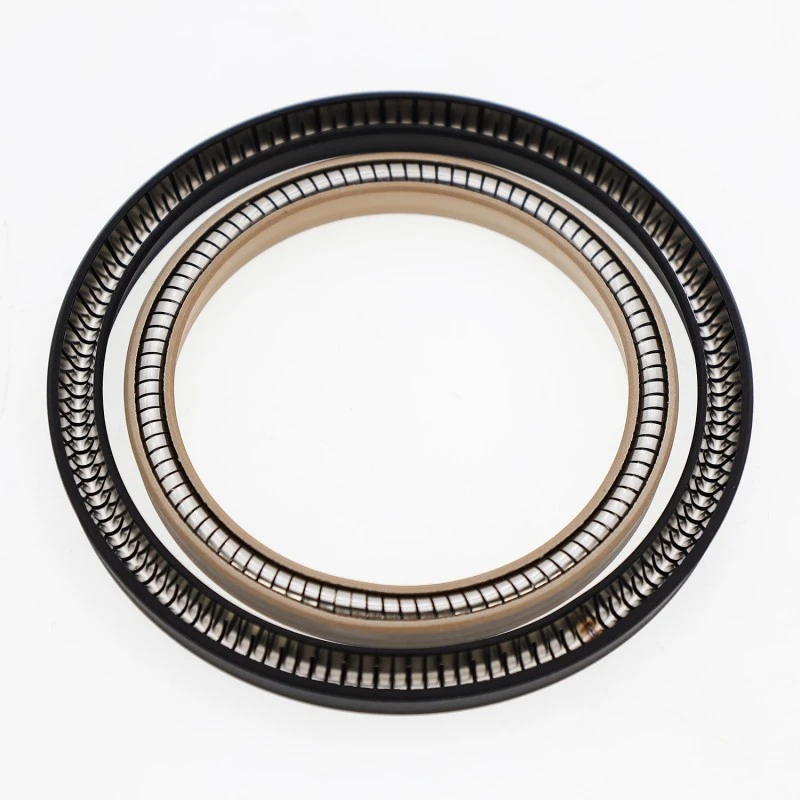

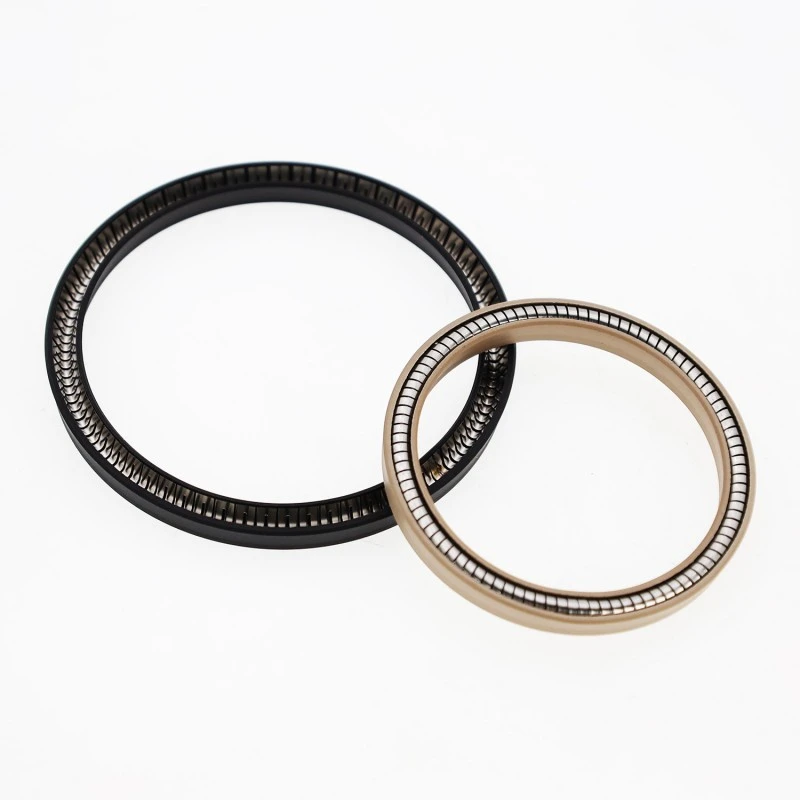

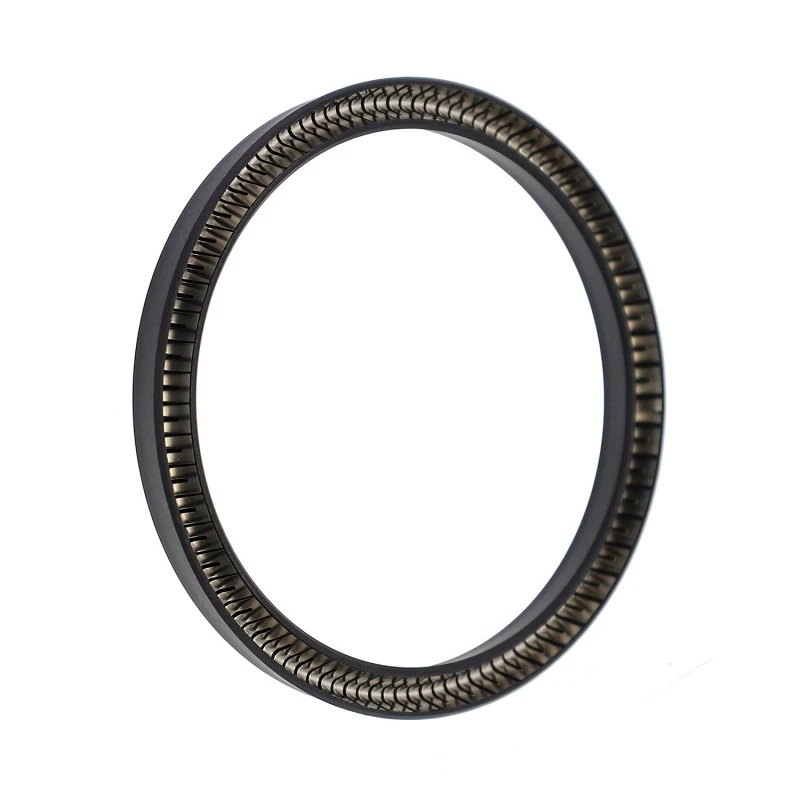

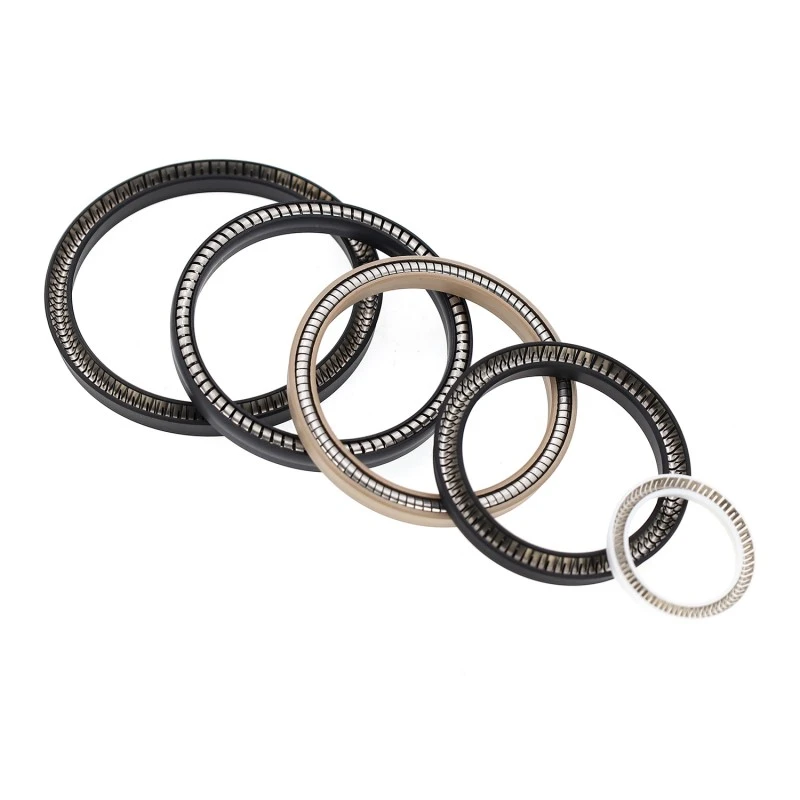

Ang RC16 spring-energized seal ay binubuo ng stainless steel spring at high-performance na plastic. Ang hindi kinakalawang na asero spring ay maaaring maging isang hugis-V o O-shaped na spring. Kapag ginagamit ang RC16-B, dapat piliin ang naaangkop na materyal ng elastomer.

Naaangkop na mga kondisyon sa pagpapatakbo

Presyon MPa		Bilis m/s	Temperatura °C		Katamtaman
RC16<40	RC16-B<80	<10	RC16-200~+250	RC16-B-35~+250	Halos lahat ng media

Pagpili ng Materyal

1. Maaaring piliin ang materyal na O-ring mula sa: R01 Nitrile rubber (NBR), R02 Fluororubber (FKM), atbp.

2. Kasama sa mga materyales sa sealing ring ang: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, atbp.

3. Ang mga hindi kinakalawang na bakal na bukal ay maaaring maging O-shaped o V-shaped.

Halimbawa ng order

RC16-40-PTFE4+V: Shaft diameter 40, sealing ring material ay PTFE4, stainless steel spring ay V-shaped spring.

RC16-B-40-PTFE4+R02: Shaft diameter 40, sealing ring material ay PTFE4, ang katugmang O-ring ay gawa sa fluororubber.

Talahanayan ng mga pagtutukoy at parameter (anumang laki sa loob ng tinukoy na hanay ay magagamit)

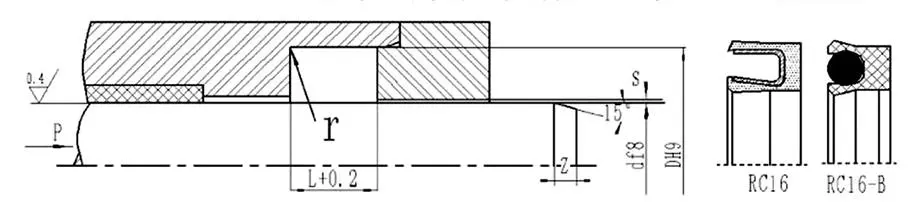

df8	DH9	L+0.2	Smax(<20MPA)	Smax(<40MPA)	Zmin	rmax
4~9.9	d+2.9	2.4	0.08	0.05	0.8L	0.4
10~19.9	d+4.5	3.6	0.10	0.07		0.4
20~39.9	d+6.2	4.8	0.15	0.08		0.6
40~119.9	d+9.4	7.1	0.20	0.10		0.8
120~1000	d+12.2	9.5	0.25	0.12		0.8

Pag-install ng PTFE seal: Ang mga bukas na grooves ay karaniwang ginagamit; para sa pag-install sa mga saradong uka, mangyaring sumangguni sa pahina 160 ng mga tagubilin sa pag-install ng PTFE seal.

Talahanayan ng mga detalye at dimensyon (Kung hindi nakalista sa talahanayang ito ang iyong mga kinakailangang pagtutukoy, mangyaring makipag-ugnayan sa aming kumpanya; maaari kaming magbigay ng mga produkto hanggang sa 1600mm.)

d	D	L	d	D	L	d	D	L	d	D	L	d	D	L
10	14.5	3.6	32	38.2	4.8	60	69.4	7.1	120	132.2	9.5	230	242.2	9.5
12	16.5	3.6	35	41.2	4.8	63	72.4	7.1	130	142.2	9.5	240	252.2	9.5
14	18.5	3.6	36	42.2	4.8	65	74.4	7.1	140	152.2	9.5	250	262.2	9.5
15	19.5	3.6	40	49.4	7.1	70	79.4	7.1	150	162.2	9.5	280	292.2	9.5
16	20.5	3.6	42	51.4	7.1	75	84.4	7.1	160	172.2	9.5	300	312.2	9.5
18	22.5	3.6	45	54.4	7.1	80	89.4	7.1	170	182.2	9.5	320	332.2	9.5
20	26.2	4.8	48	57.4	7.1	85	94.4	7.1	180	192.2	9.5	350	362.2	9.5
22	28.2	4.8	50	59.4	7.1	90	99.4	7.1	190	202.2	9.5	360	372.2	9.5
25	31.2	4.8	52	61.4	7.1	100	109.4	7.1	200	212.2	9.5	400	412.2	9.5
28	34.2	4.8	55	64.4	7.1	110	119.4	7.1	210	222.2	9.5	500	512.2	9.5
30	36.2	4.8	56	65.4	7.1	115	124.4	7.1	220	232.2	9.5	600	612.2	9.5

Bakit tayo ang pipiliin?

Ang mga solusyon sa sealing ni Ruichen ay matagumpay na nailapat sa maraming mga iconic na proyekto at kritikal na kagamitan sa buong mundo. Ang aming mga high-pressure seal ay pinili ng isang kilalang European wind turbine manufacturer para gamitin sa hydraulic pitch control system ng kanilang mga offshore wind turbine. Ang mga seal na ito ay gumagana nang mapagkakatiwalaan sa loob ng mahigit limang taon sa matinding salt spray, mataas na kahalumigmigan, at mababang temperatura na mga kapaligiran, na nakakuha ng mataas na papuri mula sa kliyente.

Samantala, matagumpay na na-export ang aming mga produktong sealing na lumalaban sa kemikal sa isang malaking proyekto ng petrochemical sa Middle East, kung saan ginagamit ang mga ito sa paghingi ng mga chemical transfer pump. Ang kanilang resistensya sa kaagnasan ay nakatulong sa kliyente na makamit ang ligtas, walang tumutulo na tuluy-tuloy na produksyon.

Ang matagumpay na mga internasyonal na kaso ay ganap na nagpapakita na ang mga produkto ng Ruichen ay nakakatugon sa pinakamahigpit na kalidad at mga pamantayan ng aplikasyon sa mundo.
