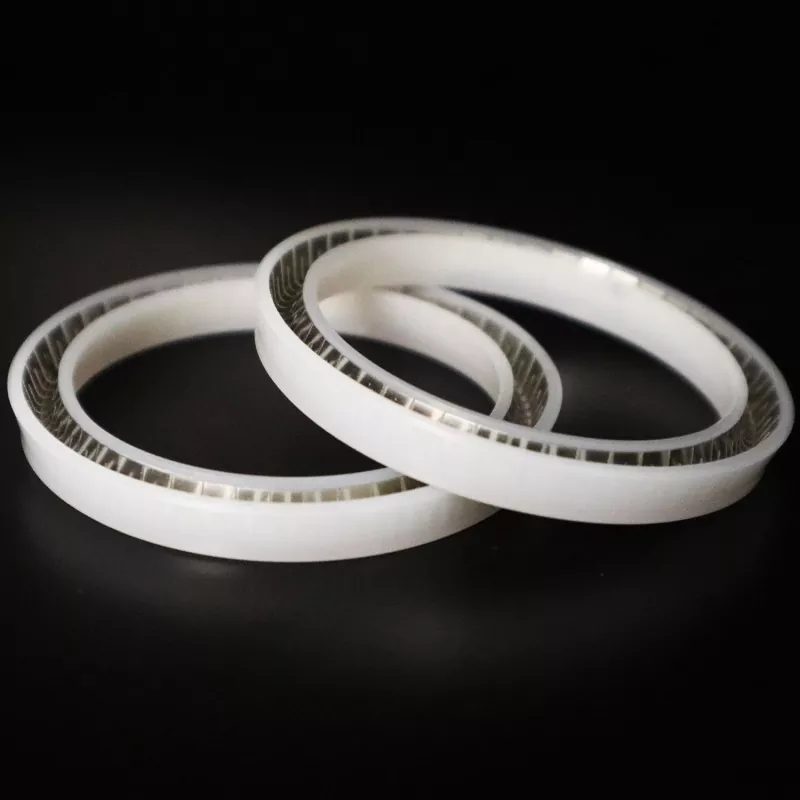

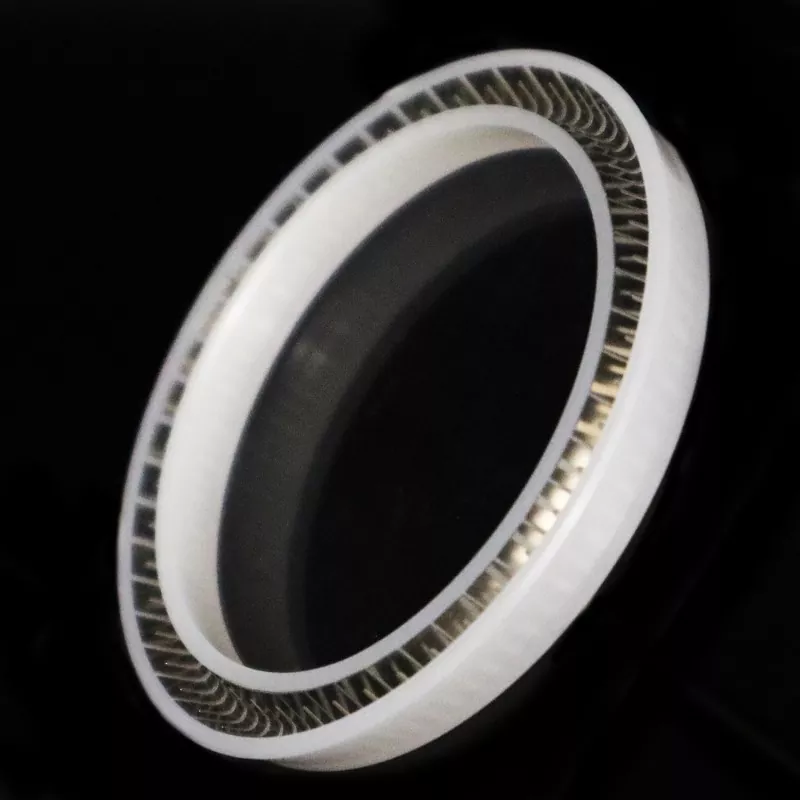

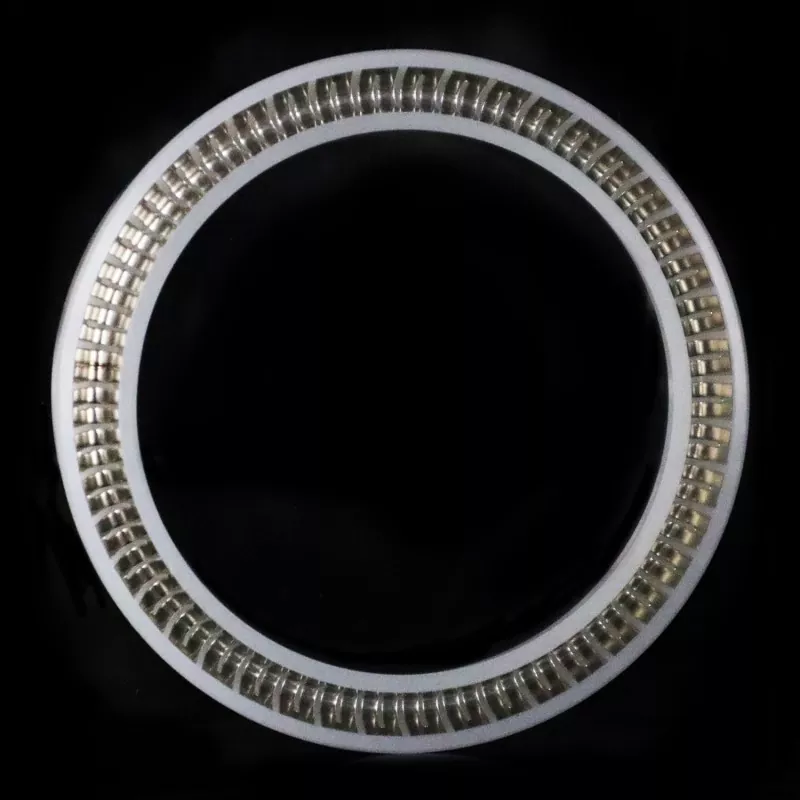

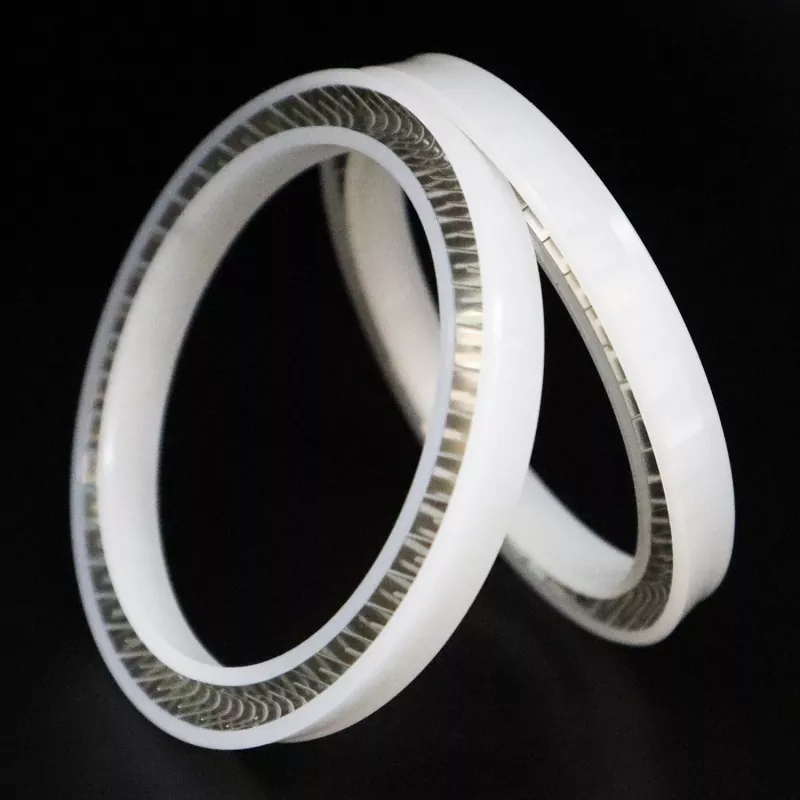

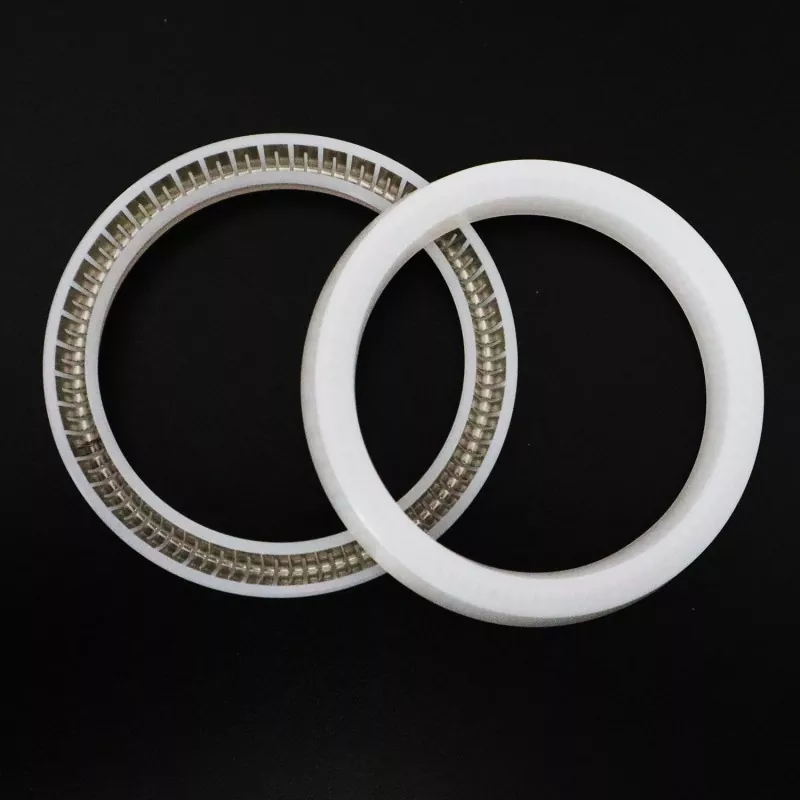

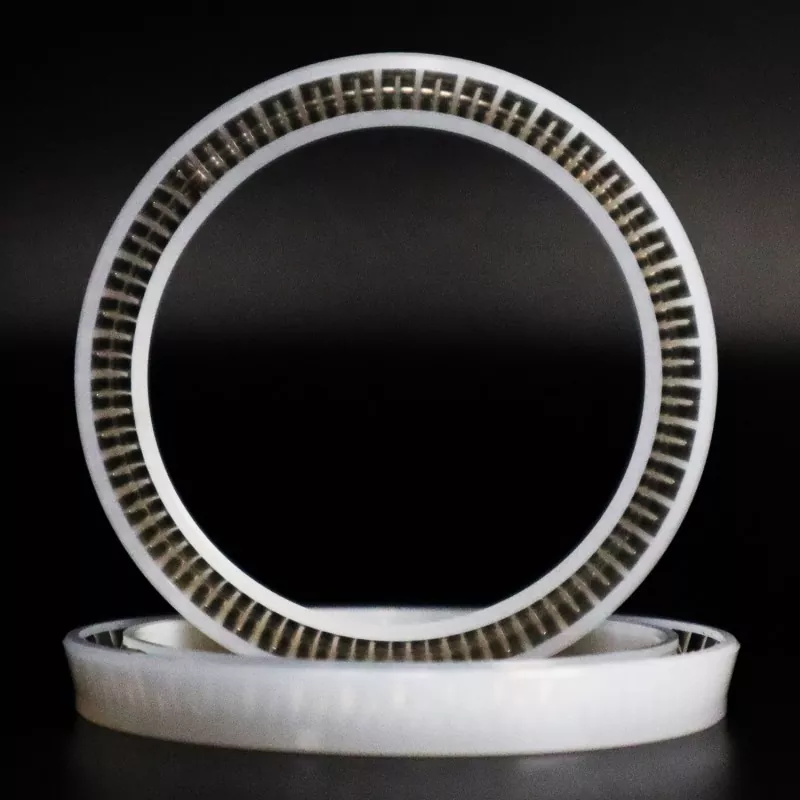

Ang Ruichen FS-A symmetrical spring energized seal ay nagtatampok ng simetriko na disenyo, na nagbibigay-daan dito na magamit nang palitan para sa parehong mga shaft at bores. Bilang foundational model sa spring-energized seal series, ang FS-A ay nag-aalok ng cost-effective at maaasahang sealing solution para sa karamihan sa mga karaniwang kondisyon ng operating, na ginagawa itong angkop para sa iba't ibang mga application na kinasasangkutan ng static sealing, low-speed rotation, at reciprocating motion.
Ang paglilimita sa mga halaga ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Bilis (m/s) |
Temperatura °C |
Media |
|
|
<40: Gumamit ng groove width L >40 MPa: Gamitin ang lapad ng uka L1 |
<10 |
BO/DO -35~+250 |
Iba pa -200~+250 |
Lahat ng likido, kemikal, at gas |
Ang mga pangunahing bentahe ng modelong ito ay nakasalalay sa malawak na pagiging tugma ng media at matatag na pagganap. Nagtatampok ng PTFE sealing body na sinamahan ng isang spring-loaded na istraktura, natitiis nito ang karamihan ng chemical media, kabilang ang iba't ibang hydraulic fluid, lubricant, at mild chemical solution. Tungkol sa kakayahang umangkop sa temperatura, ang modelo ng FS-A ay nagpapanatili ng matatag na pagganap ng sealing sa hanay ng -50°C hanggang 200°C.
Ang Ruichen FS-A spring-energized seal ay partikular na angkop para sa pangkalahatang kagamitang pang-industriya, karaniwang hydraulic system, at mga conventional fluid handling unit. Tinitiyak ng mababang friction na disenyo nito ang maayos na operasyon at minimal na breakout friction, na epektibong pinipigilan ang "stick-slip" phenomenon sa panahon ng operasyon ng kagamitan.
Para sa mga customer na pumipili ng spring-energized seal sa unang pagkakataon o sa mga masyadong sensitibo sa mga gastos, ang Ruichen FS-A ay isang mainam na pagpipilian sa entry-level.
Available ang lahat ng laki sa loob ng tinukoy na hanay ng parameter.
Tandaan: Kung ang kinakailangang detalye ay hindi nakalista sa talahanayang ito, mangyaring makipag-ugnayan sa amin; maaari kaming magbigay ng mga produkto na may diameter na hanggang 1600mm.
|

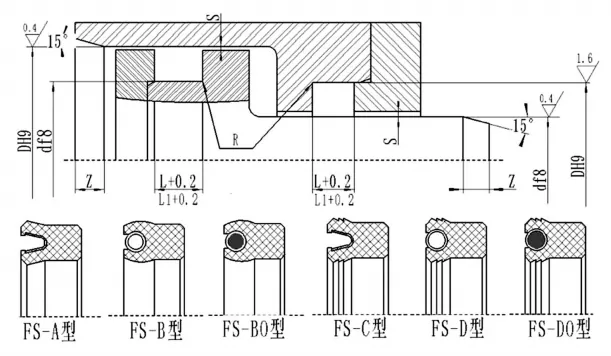

d |
D |
L+0.2 |
L1+0.2 (Naaangkop para sa mga presyon >40 MPa) |
Radial clearance Smax |
Haba ng chamfer Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Application Note: Angkop para sa bidirectional sealing ng shafts at bores sa karaniwang pang-industriyang kapaligiran; inirerekomenda para sa mga application na may kaunting pagbabagu-bago ng presyon.
