Ang Ruichen FS-BO composite spring energized seal ay nagtatampok ng composite structure na pinagsasama ang mga specialized engineering plastic na may mataas na performance na elastomer, na perpektong pinagsama ang chemical resistance sa mechanical elasticity. Partikular na idinisenyo para sa napaka-corrosive na media at mga kapaligiran na nangangailangan ng mataas na antas ng kalinisan, ang modelong ito ay isang mainam na pagpipilian para sa paghawak ng mga agresibong kemikal na likido.
Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Bilis (m/s) |
Temperatura °C |
Media |
|
|
<40: Gumamit ng groove width L >40 MPa: Gamitin ang lapad ng uka L1 |
<10 |
BO/DO -35~+250 |
Iba pa -200~+250 |
Lahat ng likido, kemikal, at gas |
Nagtatampok ang modelong ito ng kakaibang naka-encapsulated na O-ring na disenyo, na may core sealing element na gawa sa PTFE o isang katulad na high-performance na plastic, na naka-encapsulated sa isang espesyal na formulated elastomer. Binibigyang-daan ng istrukturang ito na mapaglabanan ang karamihan ng malalakas na acids, malakas na alkalis, organic solvents, at iba pang mga agresibong kemikal, habang pinapanatili ang mahusay na elastic recovery.
Ang Ruichen FS-BO spring-energized seal ay nagpapakita ng pambihirang tibay sa mga kagamitan sa pagpoproseso ng kemikal, makinarya sa pagmamanupaktura ng parmasyutiko, at mga sistema ng elektronikong paghawak ng kemikal. Ang mga materyales ay nakakatugon sa mga nauugnay na sertipikasyon sa kalusugan at kaligtasan, na ginagawang angkop ang mga ito para sa mga aplikasyon na may direktang pakikipag-ugnayan sa high-purity media. Ang pakyawan na pagkuha ng Ruichen FS-BO seal ay nag-aalok ng maaasahang solusyon para sa mga kinakailangan sa sealing sa mga industriya tulad ng paggawa ng semiconductor, pinong kemikal, at biopharmaceutical.
Available ang lahat ng dimensyon sa loob ng tinukoy na hanay.
Tandaan: Kung ang mga kinakailangang detalye ay hindi nakalista sa talahanayang ito, mangyaring makipag-ugnayan sa amin; mga produktong hanggang 1600mm ang laki ay maaaring ibigay.
|

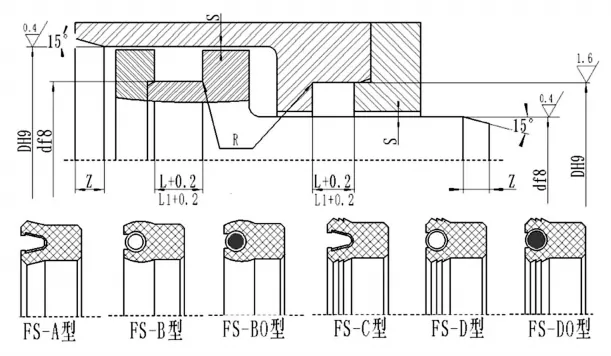

d |
D |
L+0.2 |
L1+0.2 (Naaangkop para sa mga presyon >40 MPa) |
Radial clearance Smax |
Haba ng chamfer Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Application Note: Angkop para sa bidirectional sealing ng shafts at bores sa karaniwang pang-industriyang kapaligiran; inirerekomenda para sa mga application na may kaunting pagbabagu-bago ng presyon.
