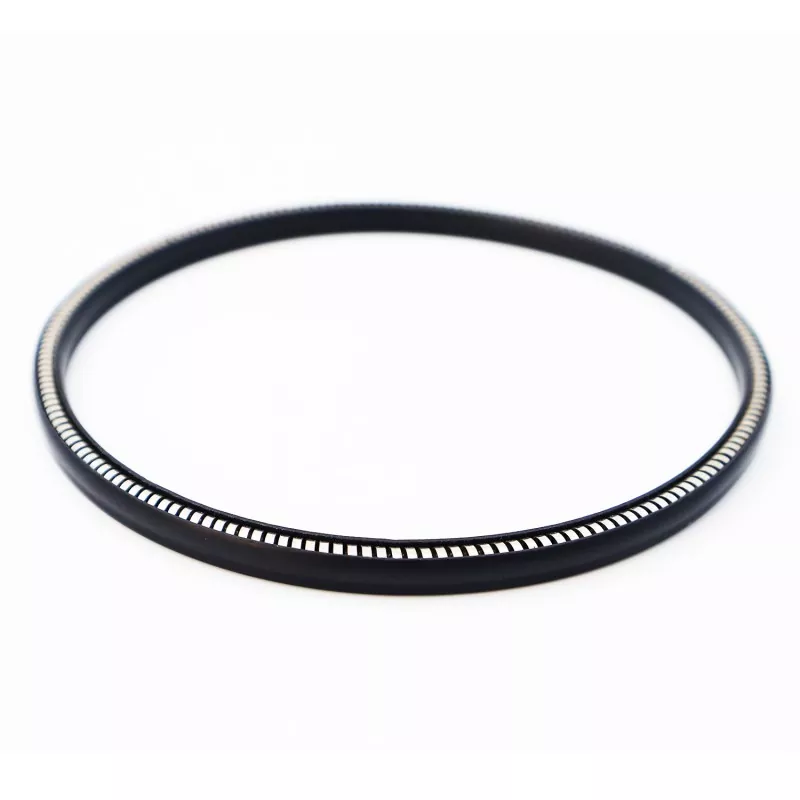

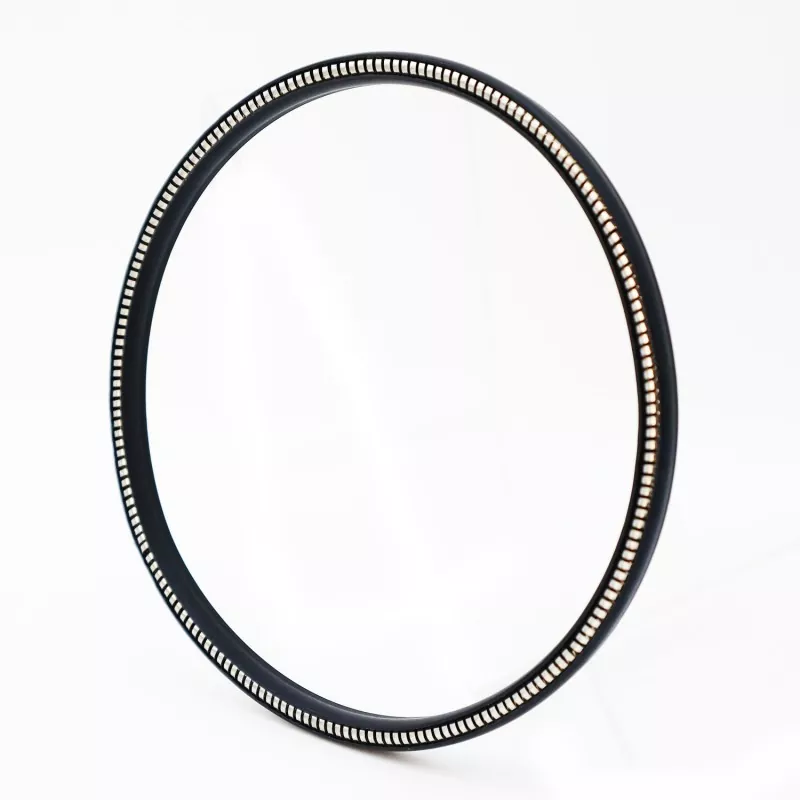

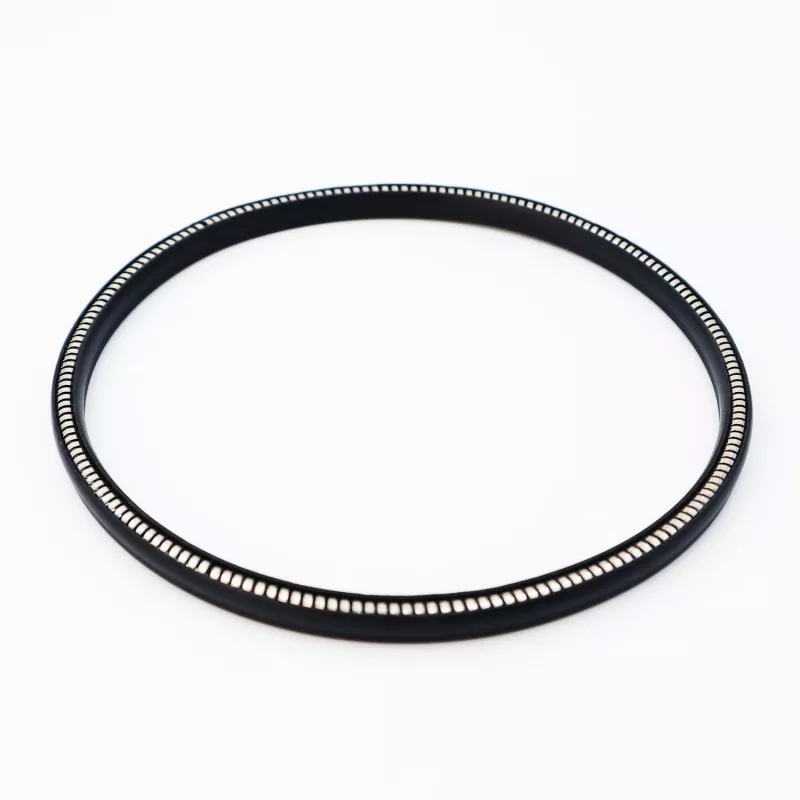

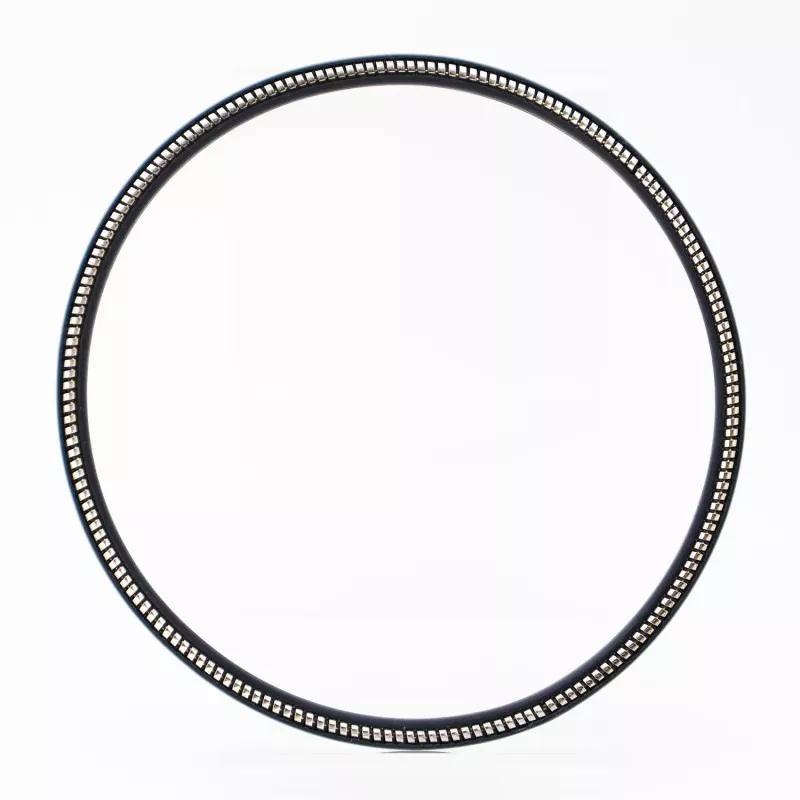

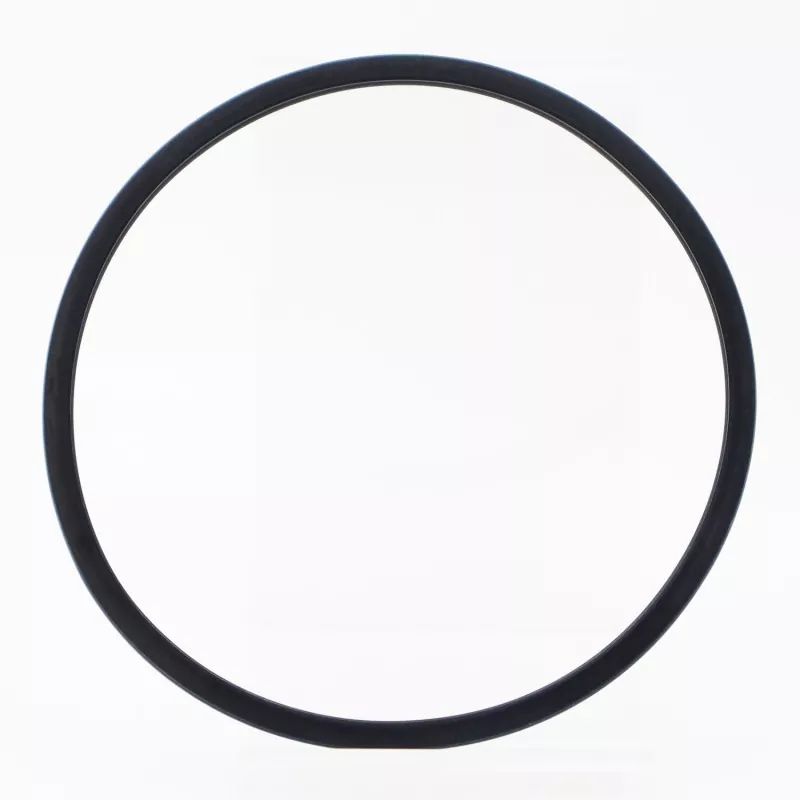

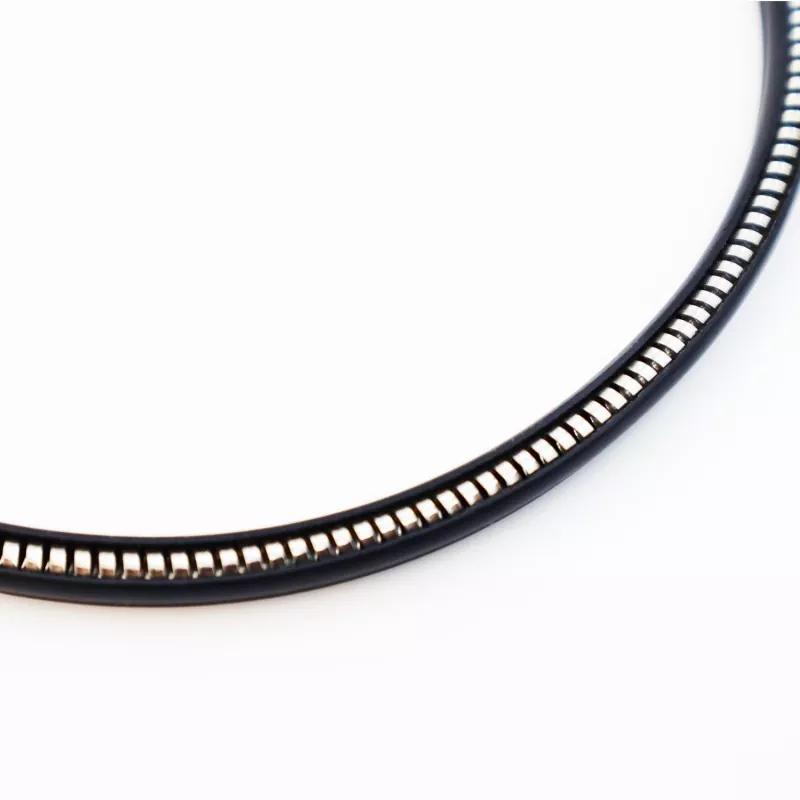

Ang Ruichen FS-B Enhanced Spring-Energized Seal ay nagtatampok ng mga pagpapahusay sa pagganap kaysa sa karaniwang simetriko na disenyo at partikular na binuo para sa mga application na kinasasangkutan ng mga katamtamang pressure at banayad na pagbabago sa pagpapatakbo. Ang modelong ito ay nag-o-optimize ng tugma sa pagitan ng sealing lip profile at ng spring system, sa gayo'y pinapabuti ang sealing stability sa ilalim ng mga dynamic na kondisyon ng operating.
Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Bilis (m/s) |
Temperatura °C |
Media |
|
|
<40: Gumamit ng groove width L >40 MPa: Gamitin ang lapad ng uka L1 |
<10 |
BO/DO -35~+250 |
Iba pa -200~+250 |
Lahat ng likido, kemikal, at gas |
Ang isang pangunahing tampok ng modelong ito ay ang pinahusay na resistensya nito sa pagbabagu-bago ng presyon, na may saklaw ng operating pressure na hanggang 40 MPa. Ang pinahusay na disenyo ng sealing lip nito ay nag-aalok ng superyor na media compatibility, na nagbibigay-daan dito na pangasiwaan ang mas malawak na hanay ng chemical media, kabilang ang ilang partikular na agresibong pang-industriya na likido. Gumagana ito sa loob ng hanay ng temperatura na -60°C hanggang 220°C, na nakakatugon sa mga kinakailangan ng karamihan sa mga pang-industriyang kapaligiran.
Ang Ruichen FS-B spring-energized seal ay nagpapanatili ng mahusay na compatibility sa isang malawak na hanay ng media habang naghahatid ng mas matatag na katangian ng friction at mas mahabang buhay ng serbisyo sa mga reciprocating application. Kung para sa mga hydraulic cylinder sa construction machinery, industrial pump, o chemical valve, ang Ruichen FS-B ay nag-aalok ng mahusay, pangmatagalang pagganap ng sealing.
Available ang lahat ng dimensyon sa loob ng tinukoy na mga saklaw.
Tandaan: Kung ang mga kinakailangang detalye ay hindi nakalista dito, mangyaring makipag-ugnayan sa amin; maaari kaming magbigay ng mga produkto na may diameter na hanggang 1600mm.
|

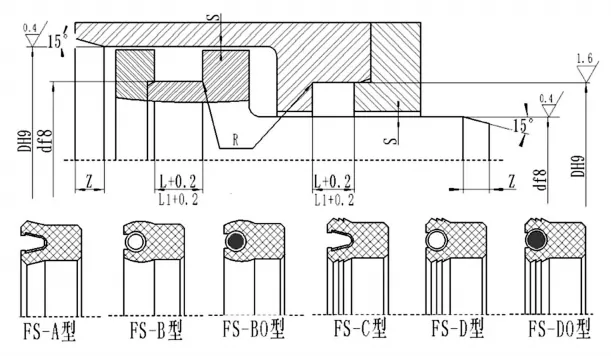

d |
D |
L+0.2 |
L1+0.2 (Naaangkop para sa mga presyon >40 MPa) |
Radial clearance Smax |
Haba ng chamfer Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Mga Teknikal na Highlight: Angkop para sa mga kondisyon ng pagpapatakbo na kinasasangkutan ng mataas at pabagu-bagong pressure; inirerekomenda para sa mga kagamitan na may mga tiyak na kinakailangan tungkol sa buhay ng serbisyo ng selyo.
