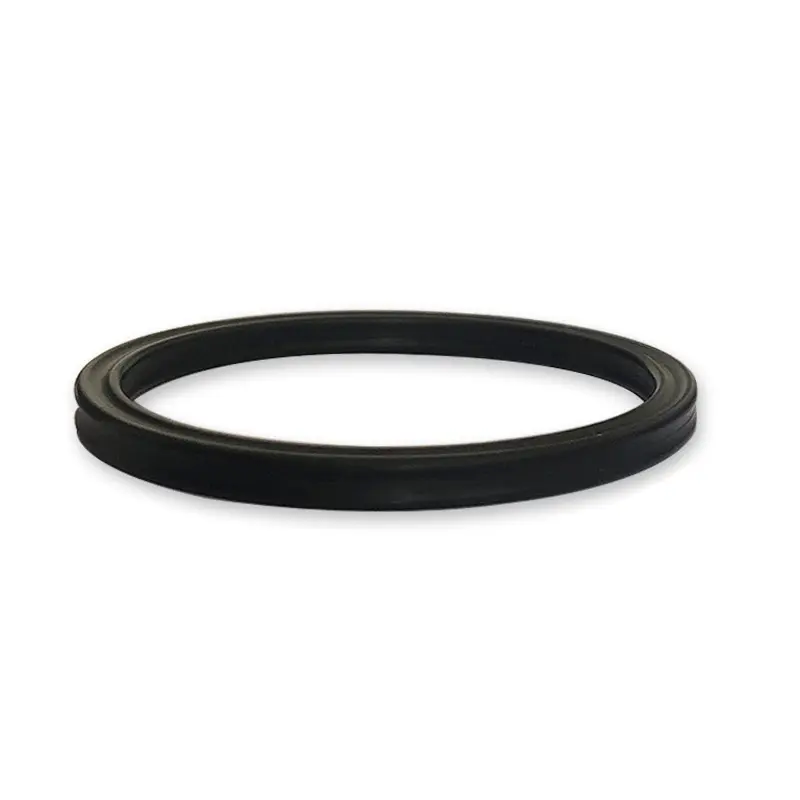

Star-shaped sealing singsing

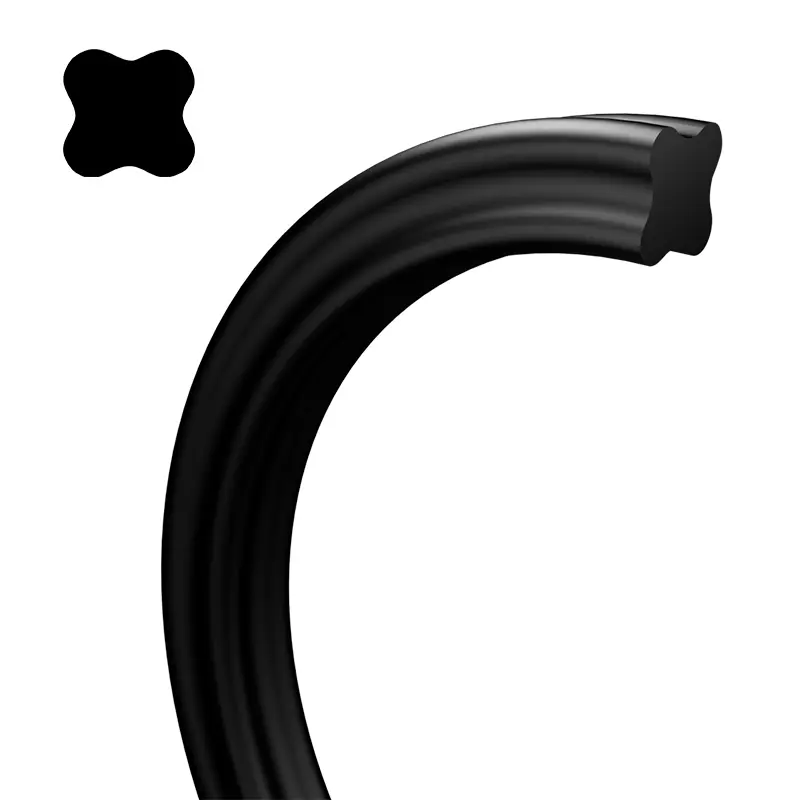

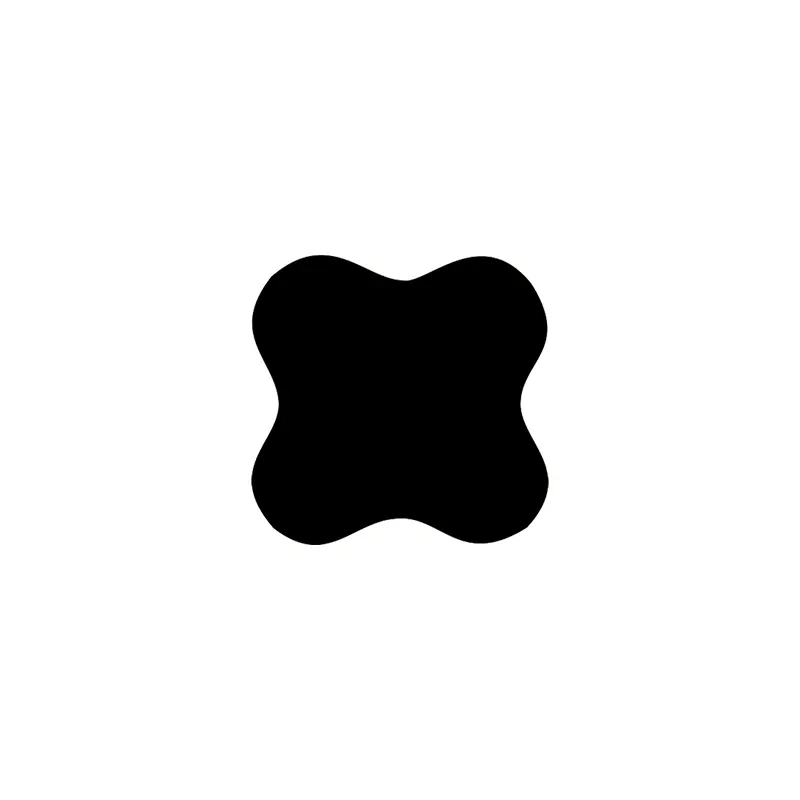

Ang singsing na hugis ng bituin ay isang apat na lip seal na may isang hugis na X, kaya tinatawag din itong isang X-ring. Ito ay isang pagpapabuti at pagpapahusay sa batayan ng O-ring. Ang mga dimensyang cross-sectional nito ay pareho sa mga O-ring ng pamantayan ng American AS568A, at maaari itong palitan ang paggamit ng O-ring.

Kung ikukumpara sa O-singsing, ang singsing na hugis ng bituin ay bumubuo ng isang lukab ng pagpapadulas sa pagitan ng mga labi ng sealing, na may isang mas maliit na paglaban sa alitan at isang maliit na pagsisimula ng paglaban. Dahil ang gilid ng flash nito ay matatagpuan sa malukong bahagi ng seksyon ng cross, mas mahusay ang epekto ng sealing. Ang di-pabilog na seksyon ng cross ay epektibong maiiwasan ang lumiligid na kababalaghan sa panahon ng paggalaw ng paggalaw.

Ang saklaw ng application ng singsing na hugis ng bituin ay napakalawak. Piliin ang naaangkop na materyal ayon sa temperatura, presyon at daluyan. Upang gawin ang singsing na hugis ng bituin na umaangkop sa ibinigay na aplikasyon, dapat isaalang-alang ang magkaparehong mga hadlang sa pagitan ng lahat ng mga nagtatrabaho na mga parameter. Kapag tinutukoy ang saklaw ng application, dapat isaalang -alang ang temperatura ng rurok, patuloy na temperatura ng pagtatrabaho at operating cycle. Sa umiikot na mga okasyon, dapat ding isaalang -alang ang pagtaas ng temperatura na sanhi ng init ng alitan.

Ang X-shaped sealing singsing na ito ay isang elemento ng self-tightening sealing. Ang puwersa ng sealing sa paunang estado ay nakasalalay sa halaga ng compression at ang tigas ng materyal. Habang tumataas ang presyon ng system, ang pagpapapangit ng compression ng singsing ng sealing ay tataas, at tataas ang kabuuang lakas ng sealing, na bumubuo ng isang maaasahang selyo.

Mga Tampok at Aplikasyon ng Produkto:

Pagpili ng singsing na hugis ng bituin

Static sealing o gantimpala linear motion

. Dahil ang pre-compression na puwersa na nabuo ng pre-compression ay maaaring epektibong maiwasan ang singsing ng selyo mula sa pag-twist at pag-ikot.

. Ang singsing ng selyo ay magiging mas madaling i -install at magkaroon ng mas mahabang buhay ng serbisyo.

Rotary sealing

Ang panloob na diameter ng singsing na hugis ng bituin ay tungkol sa 2 ~ 5% na mas malaki kaysa sa diameter ng shaft na tinatakan nito. Sapagkat ang singsing ng selyo ay bubuo ng alitan at init kapag ginagamit ito sa pag -ikot, at ang elastomer ay pag -urong pagkatapos ng pag -init (epekto ng pag -init ng joule). Upang matiyak ang pagpapadulas at maaasahang operasyon ng singsing ng selyo, ang isang singsing na hugis ng bituin na may mas malaking panloob na diameter kaysa sa diameter ng baras ay dapat mapili. Kadalasan, ang isang singsing ng selyo na may isang mas maliit na cross-section ay maaaring matugunan ang mga pangangailangan ng static sealing, at sa kabaligtaran, ang isang singsing ng selyo na may isang mas malaking cross-section ay dapat gamitin upang matugunan ang mga kinakailangan ng pabago-bagong sealing. Sa kaso ng mataas na presyon o malaking agwat ng extrusion, ang isang materyal na goma na may mas mataas na tigas ay kailangang mapili. Ang pinakamahusay na paraan ay upang magdagdag ng isang PTFE backing singsing upang maiwasan ang pinsala mula sa mataas na presyon ng extrusion.

Materyal

Ang materyal sa pangkalahatan ay shaw a70 nitrile goma nbr. Ang iba pang mga materyales ay maaaring sumangguni sa mga materyales na ginamit para sa mga O-singsing.

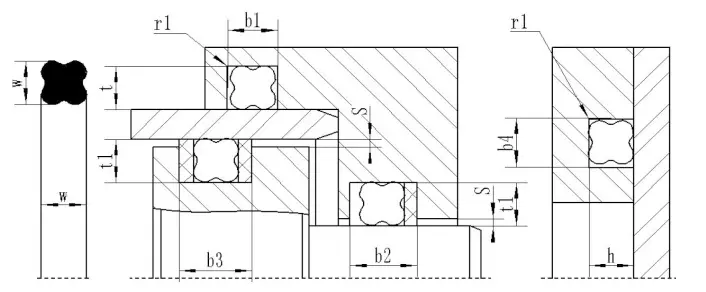

Inirerekomenda ng Star Ring ang disenyo ng uka

Star-Shaped Sealing Ring-X-Ring (American Standard AS568A)

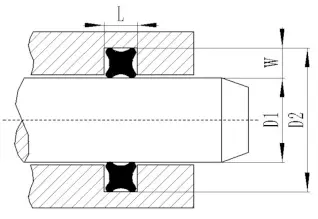

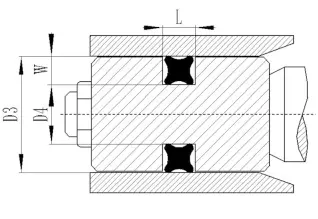

Piston rod seal (para sa baras)					Piston Seal (Hole)
Modelo ng produkto	Mga pagtutukoy at sukat		ROD SEALS			Piston Seal		Lapad ng slot
	Panloob na diameter dn	Cross-sectional diameter CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
