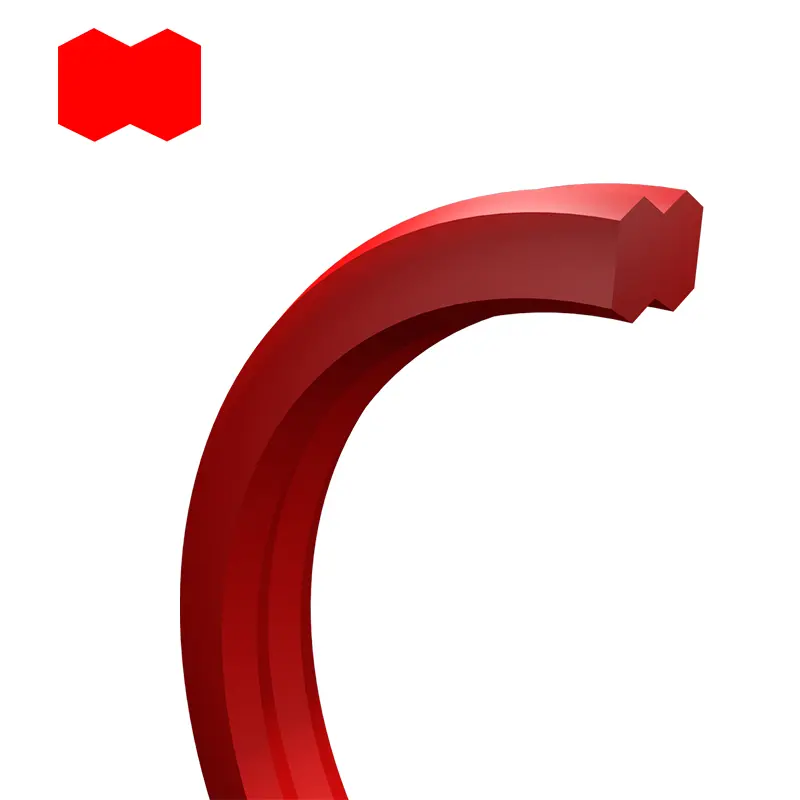

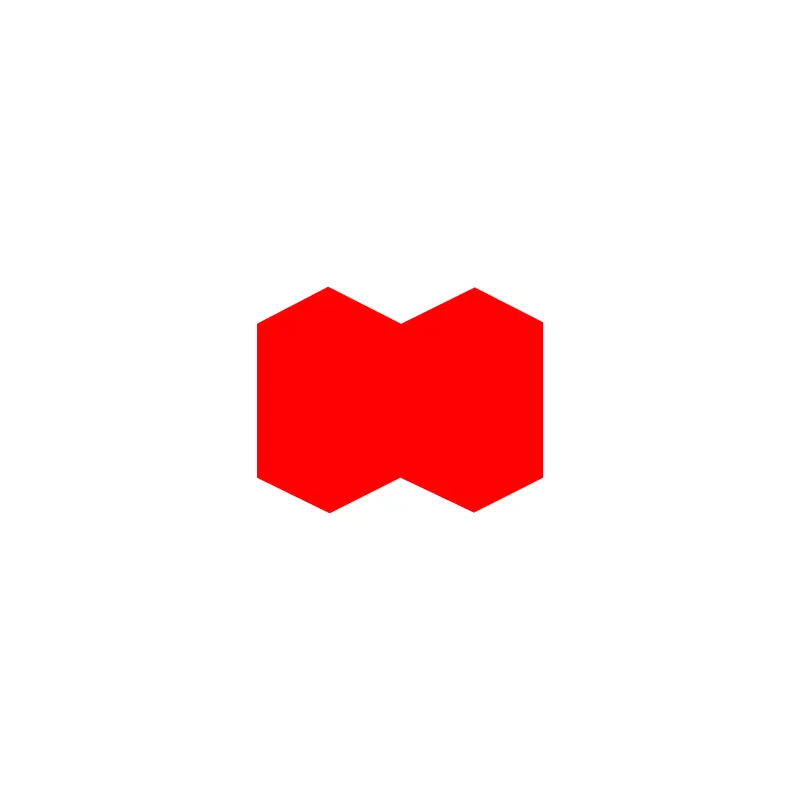

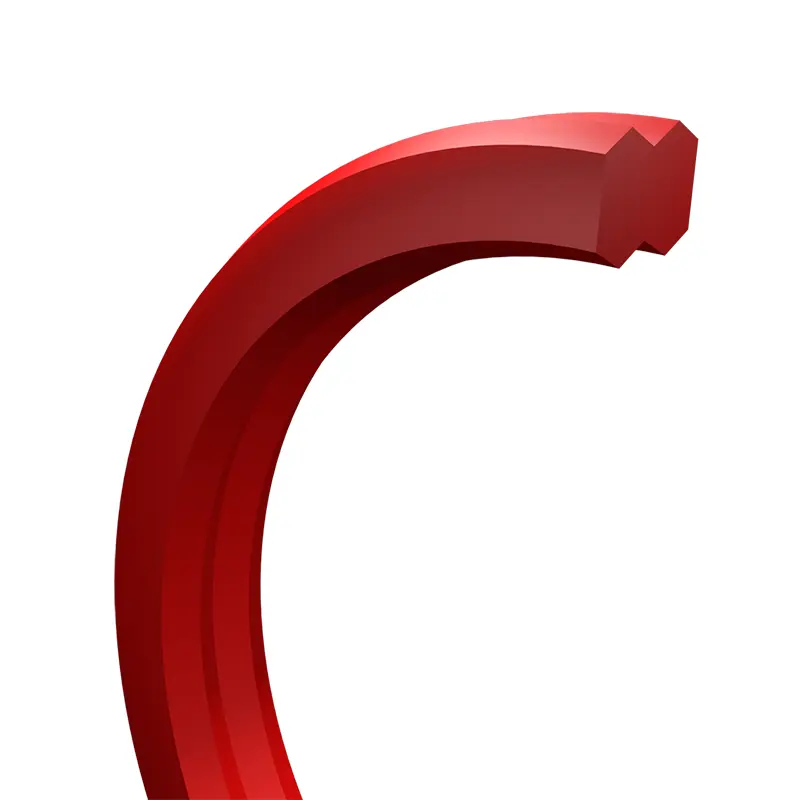

Sa kasalukuyang disenyo ng hydraulic cylinder, ang mga O-singsing o O-ring + na pagpapanatili ng kumbinasyon ng singsing ay pangunahing ginagamit bilang mga static seal. Gayunpaman, ang solusyon sa sealing na ito ay may ilang mga panganib sa panahon ng pagpupulong dahil ang O-singsing ay maaaring baluktot at ang posisyon ng pagpapanatili ng singsing ay maaaring hindi pinakamainam. Ang solusyon na ito ay nagpapakita din ng mga kawalan sa kaso ng presyon ng pulsation at ang panghihimasok sa dumi. Sa kasong ito, ang singsing na hugis ng dumbbell ay maaaring magamit bilang isang mainam na kapalit bilang isang static na hydraulic seal ng isang solong orihinal.
Mga Tampok at Aplikasyon ng Produkto:
Teknikal na data
Pressure: Hanggang sa 50MPa.
Temperatura: -35 ℃ ...+110 ℃.
Materyal: Polyurethane.
Mga kinakailangan sa pag -install
(1) Ang pag -install chamfer c ay napili ayon sa halaga ng lalim ng uka w (mm)
Kapag w <3; C≥3.
Kapag w> 3; C≥5.
(2) Tapos na sa ibabaw
| Uri ng selyo | Ibabaw | Ra | RZ | Rmax |
| Radial seal | Mga ibabaw ng mating (nanganak, piston, baras) | ≤1.6 | ≤6.3 | ≤10 |
| Groove Bottom | ≤3.2 | ≤6.3 | ≤16 | |
| Groove side | ≤3.2 | ≤6.3 | ≤16 |
(3) Ang singsing na hugis ng dumbbell ay walang pagtagas sa ilalim ng mga sumusunod na kondisyon ng pagsubok at napaka-lumalaban sa extrusion.
|
|
Mataas na pagsubok sa boltahe | Pressure Pulsation Test |
| Presyon p | 40/52Mpa | 30Mpa |
| Temperatura t | 100 ℃/80 ℃ | 60 ℃ maximum na temperatura ng tangke ng gasolina |
| Katamtaman | Hydraulic Oil HLP 46 | Hydraulic Oil HLP 46 |
| Sa ilalim ng mga kondisyon ng pagsubok | 72h | 500000 Pressation Pulsation |
(4) pinakamainam na agwat ng sealing:
Cylinder Bore - H8
Gabay sa Sleeve - G6
Dahil ang selyo ay napaka -lumalaban sa extrusion, maaaring makamit ang isang radial sealing gap S na 0.2 mm.
Sa mababang paggamit ng temperatura, ang mga paglihis mula sa gabay na manggas hanggang sa silindro na nanganak at piston rod ay dapat iwasan.

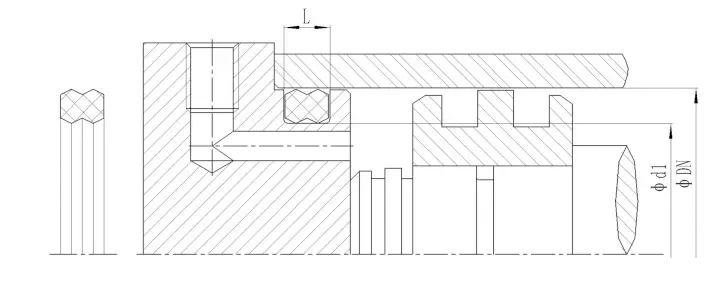

Mga rekomendasyon sa pag -install
Kalamangan
Kumpara sa mga O-singsing o O-Ring + na pagpapanatili ng mga kumbinasyon ng singsing, ang mga dumbbell seal ay may mga sumusunod na pakinabang:
(1) napaka lumalaban sa pag -twist
(2) Madaling i -install
(3) Mahabang buhay ng serbisyo
(4) Mataas na paglaban sa presyon
Application
Ang mga dumbbell seal ay karaniwang ginagamit sa mga haydroliko na cylinders, tulad ng:
(1) Mga Forklift
(2) Mga Makinarya ng Konstruksyon Hydraulics
(3) pang -industriya hydraulics
(4) Mga tool sa makina
(5) Mga machine ng paghubog ng iniksyon
(6) Mga pagpindot sa haydroliko
(7) Mga balbula ng kartutso
