Mataas na presyon ng flange seal

Ang mga mataas na presyon ng flange seal ay ang maaasahang mga solusyon na maibibigay sa iyo ng mga ruichen seal. Bilang isang tagagawa na dalubhasa sa paggawa at pag-unlad ng mga seal, ang aming mga produkto ay maaaring magamit para sa mga seal ng presyon ng tubig, na may mahabang buhay, mahusay na pagbubuklod, mataas na presyon at kahit na ang ultra-high pressure resistance, compact na istraktura at maliit na puwang sa trabaho at iba pang mga karaniwang pakinabang. Ang mga modelo ng subdibisyon ng produkto ay magkakaiba, maligayang pagdating sa pakikipag -ugnay sa amin upang makuha ang solusyon na nababagay sa iyo.

Magpadala ng Inquiry

Paglalarawan ng Produkto

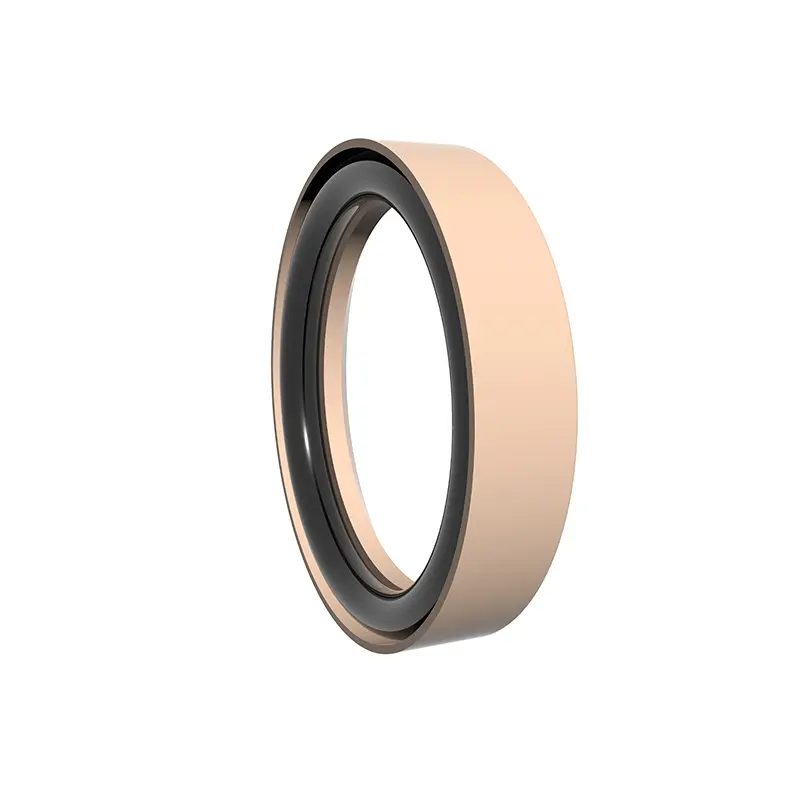

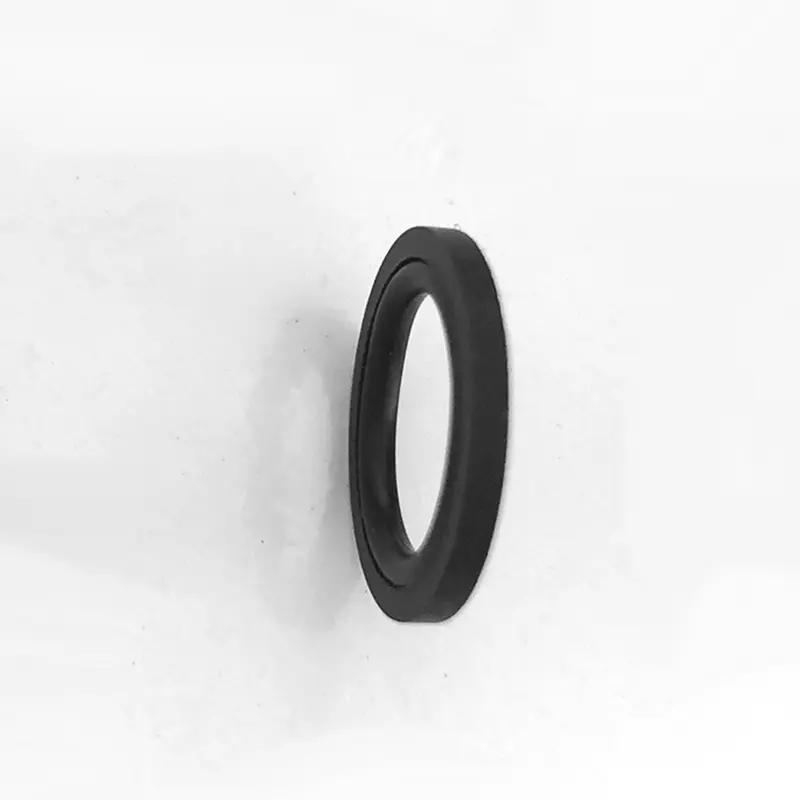

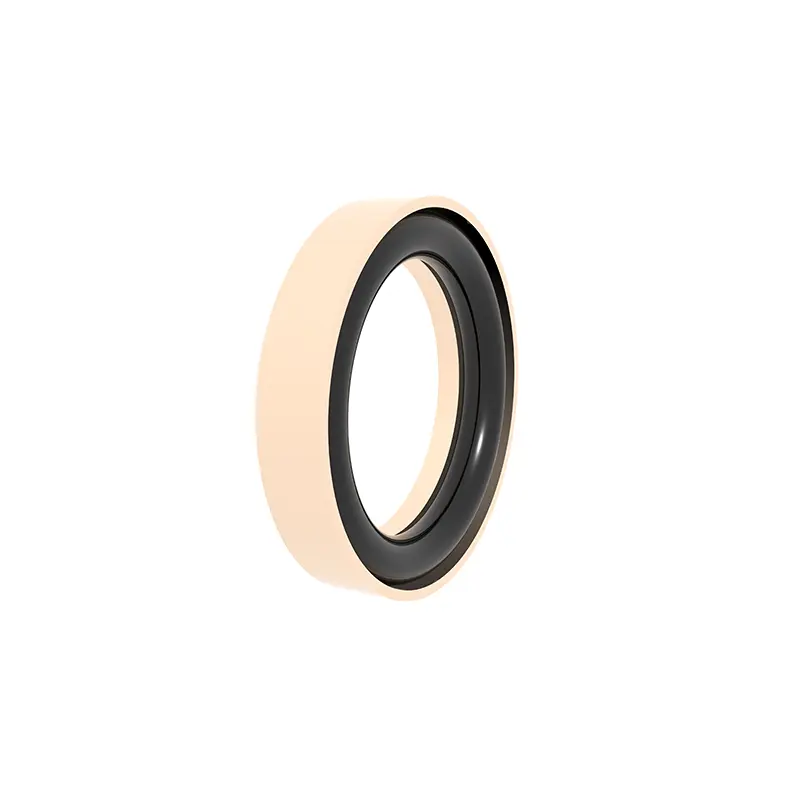

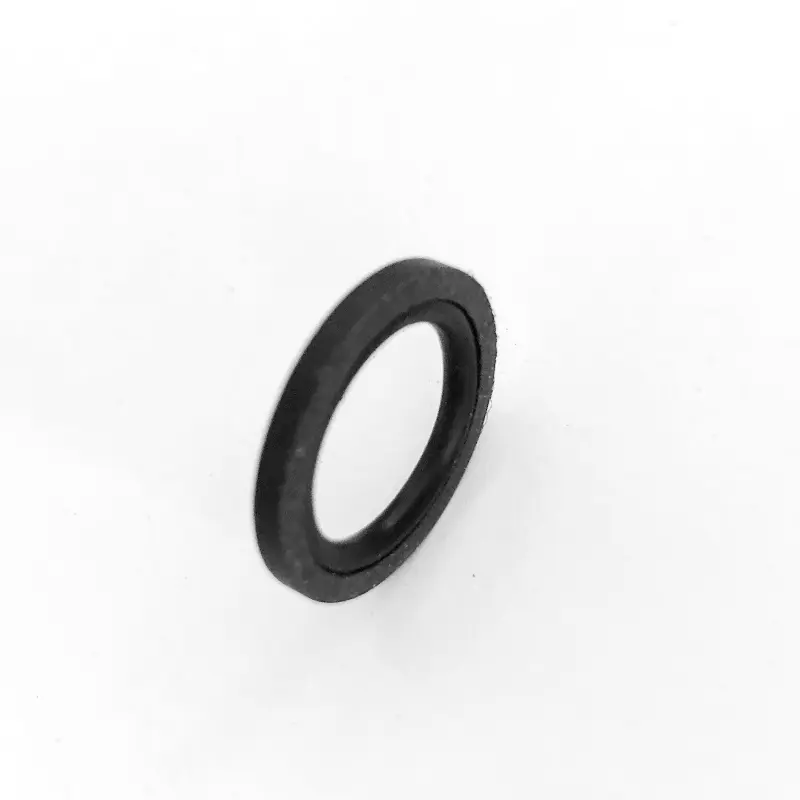

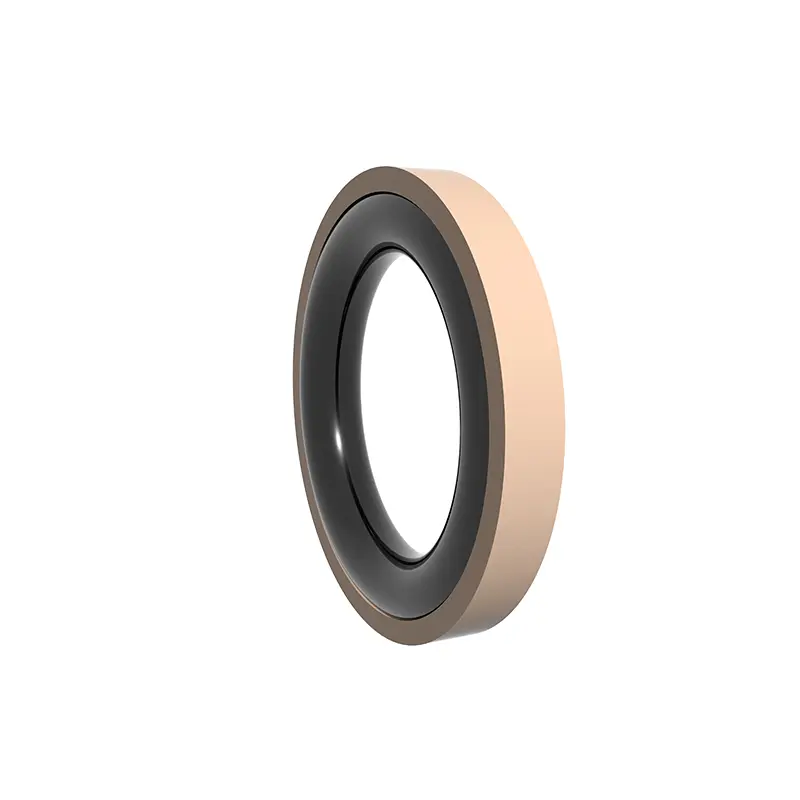

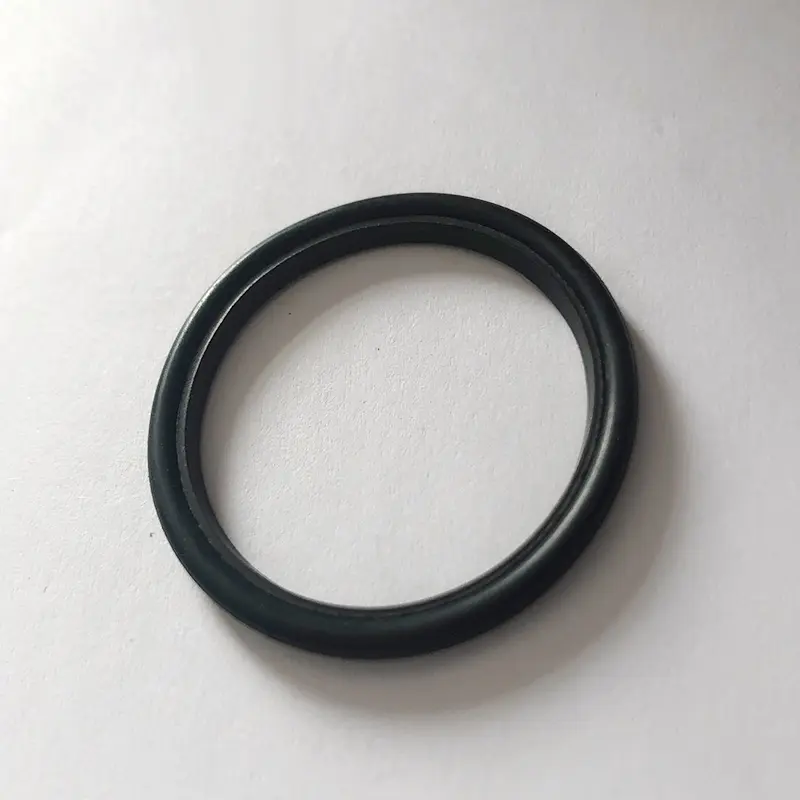

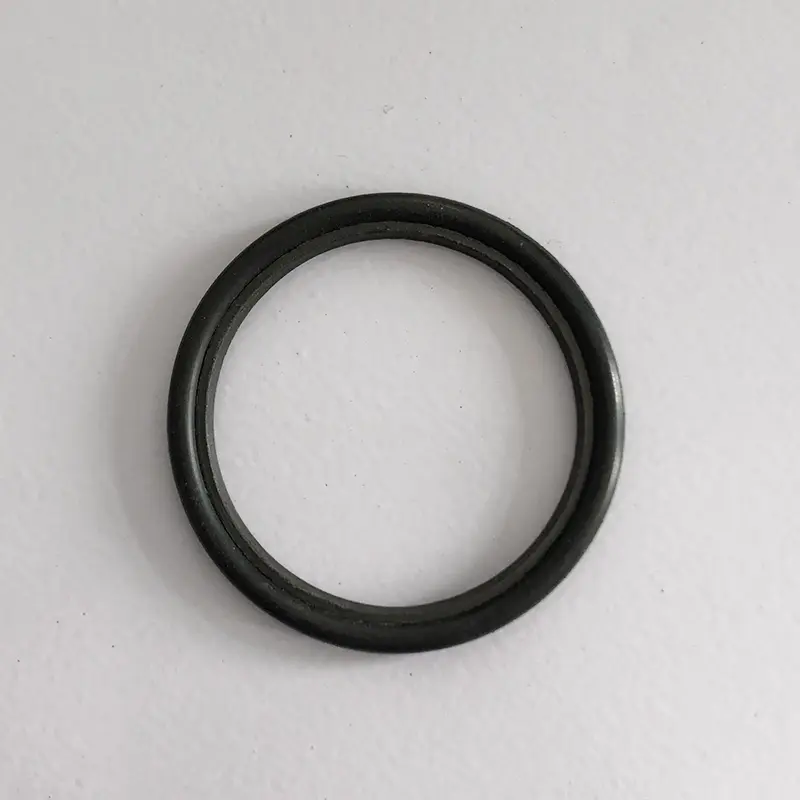

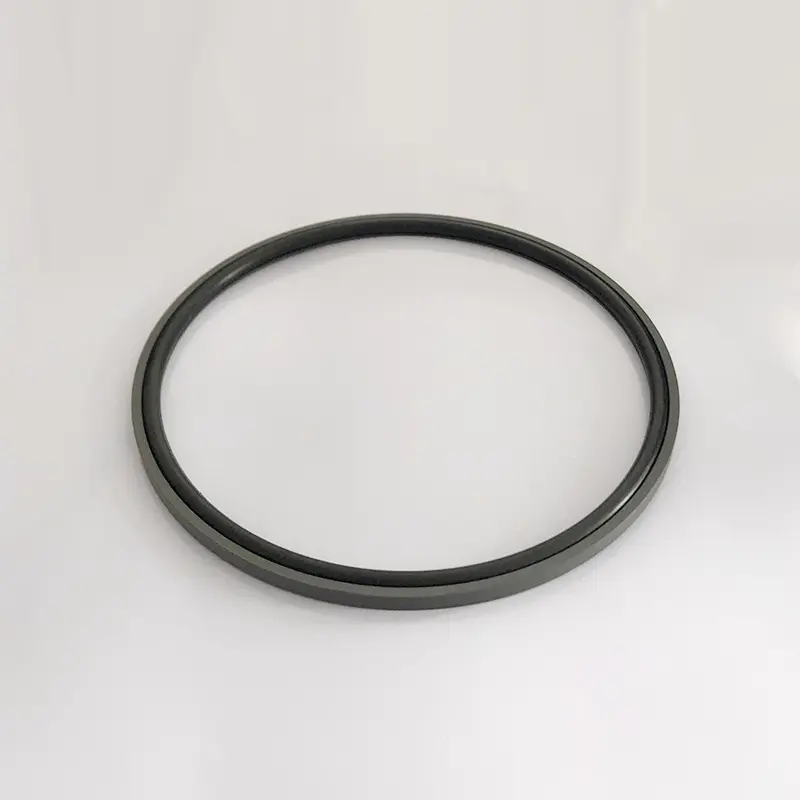

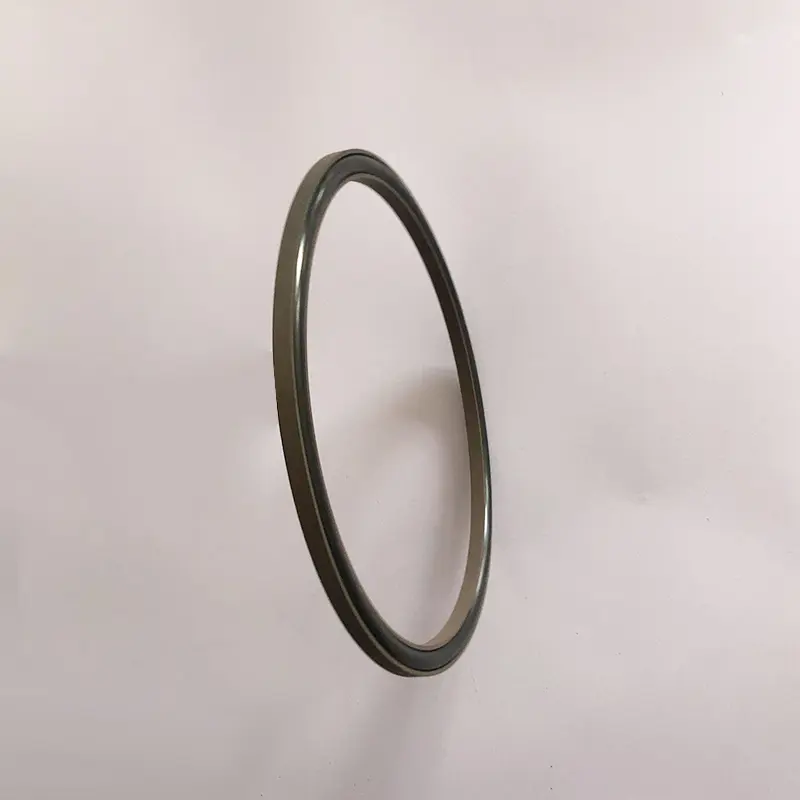

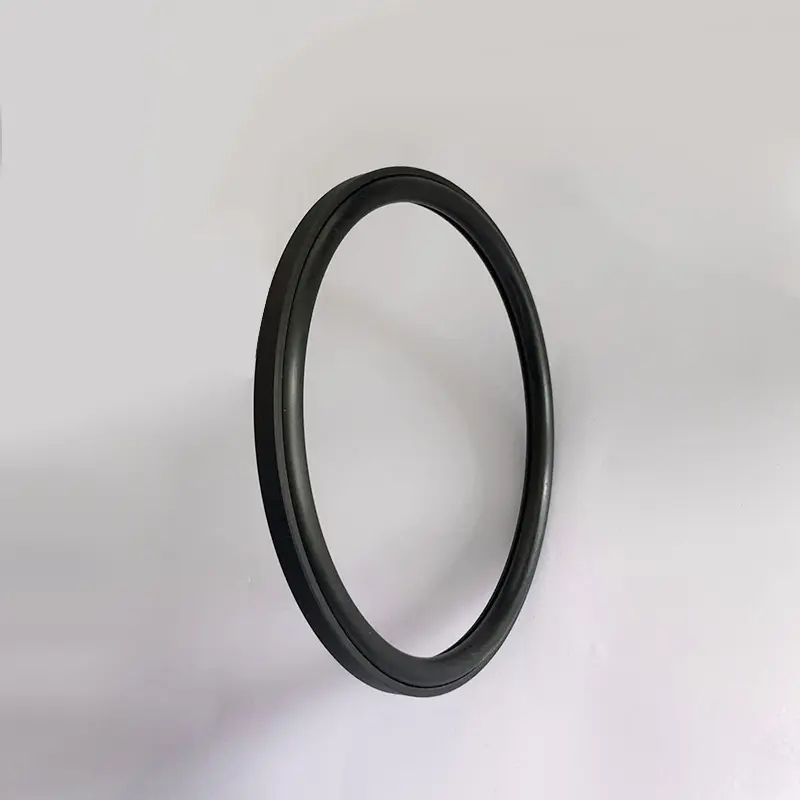

Ang aming Ruichen Seals High Pressure End Flange Seals ay nagpatibay ng makabagong disenyo upang magbigay ng mas mahusay na pagganap ng produkto. Ang core ay isang kombinasyon ng napuno o binagong materyal na PTFE na espesyal na hugis na singsing na sealing at singsing na O-shaped (goma), na angkop para sa axial (dulo), flange one-way static (pressure) sealing at mga pangangailangan ng presyon ng tubig.

Ang mga mataas na presyon ng flange seal ay may makabuluhang pakinabang, mahabang buhay, nabawasan ang mga gastos sa pagpapanatili, mahusay na pag-sealing upang maiwasan ang pagtagas ng media, mataas na presyon at ultra-high pressure na paglaban upang matugunan ang matinding mga kondisyon sa pagtatrabaho, at katangi-tanging istraktura para sa madaling pag-install.

Ayon sa iba't ibang mga kondisyon sa pagtatrabaho, gumawa kami ng mga subdivided na mga modelo para sa iyo upang pumili mula sa: serye ng RC2871 (kanang-anggulo ng sealing singsing at hugis-goma na singsing) ay nahahati sa mga uri ng A at B upang makayanan ang iba't ibang mga senaryo ng presyon; Ang serye ng RC2872 (C-shaped sealing singsing at O-Shaped Rubber Ring) ay angkop para sa static pressure sealing; Ang RC2873 (reinforced kanang-anggulo ng sealing singsing at hugis-goma singsing) ay dalubhasa sa ultra-high pressure static sealing; Ang RC2874 (Y-shaped sealing singsing at O-shaped goma singsing) ay nagsisiguro na ang katatagan ng ultra-high pressure sealing; Ang serye ng RC2875 (singsing na may hugis ng paa at singsing na goma na hugis) ay nahahati sa mga uri ng A at B upang matugunan ang iba't ibang mga pangangailangan ng static sealing.

Ang ilang mga espesyal na kumbinasyon ay puno ng mga highlight, tulad ng binagong singsing na hugis ng paa na may O-singsing, na gumagamit ng pre-compression at istraktura ng flange upang makamit ang mas mahusay na pagbubuklod sa mas mataas na presyur at makatiis ng mataas at ultra-high pressure; Ang parehong ay totoo para sa pagsasama ng C-shaped at reinforced right-anggulo ng sealing singsing at O-singsing, na nagbibigay ng isang maaasahang solusyon sa high-pressure end (flange) sealing problem sa lahat ng mga direksyon.

Mga Tampok at Aplikasyon ng Produkto:

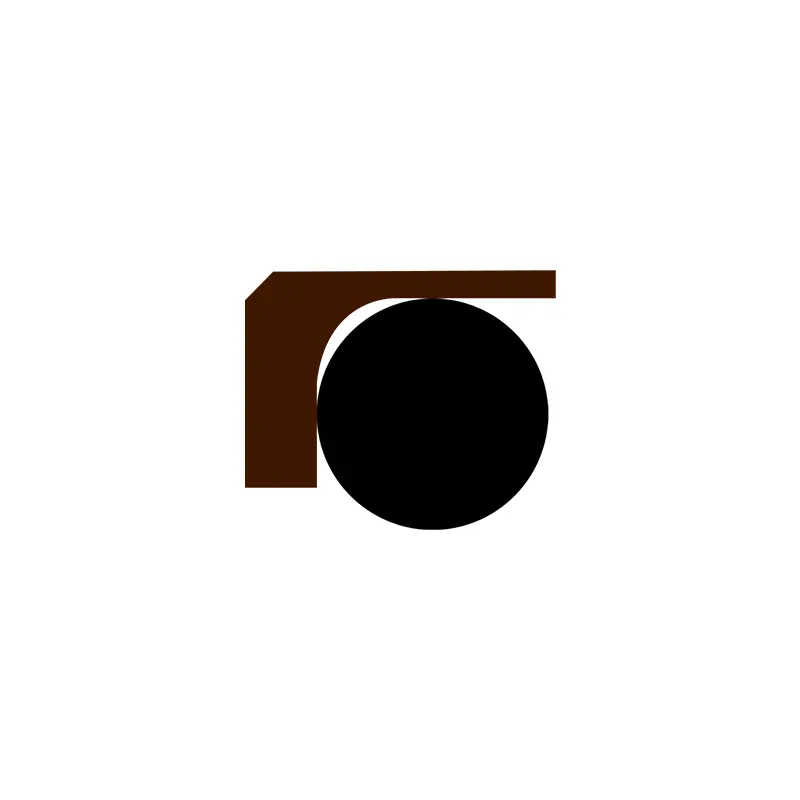

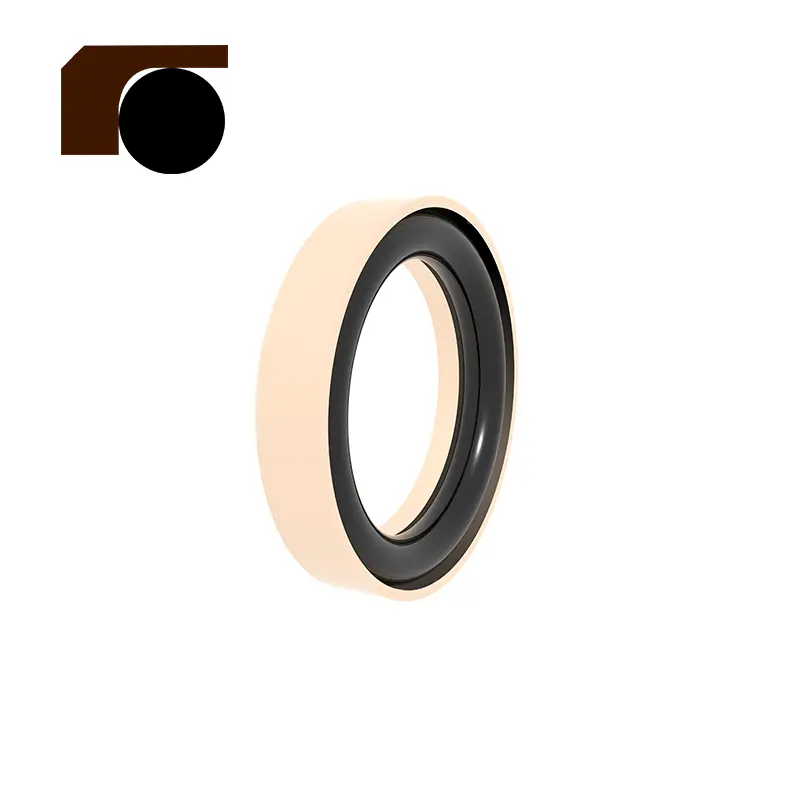

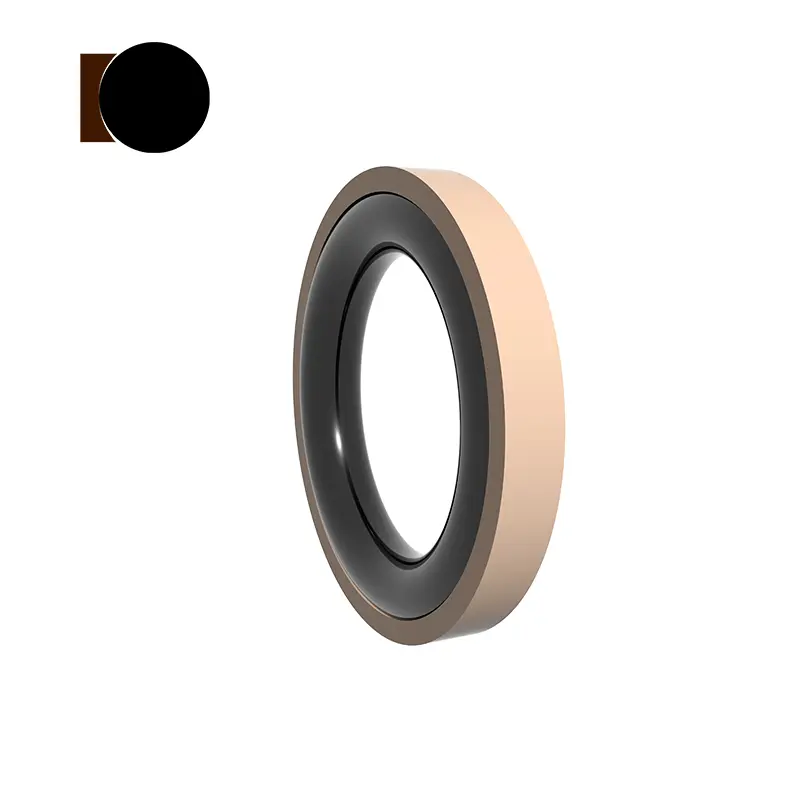

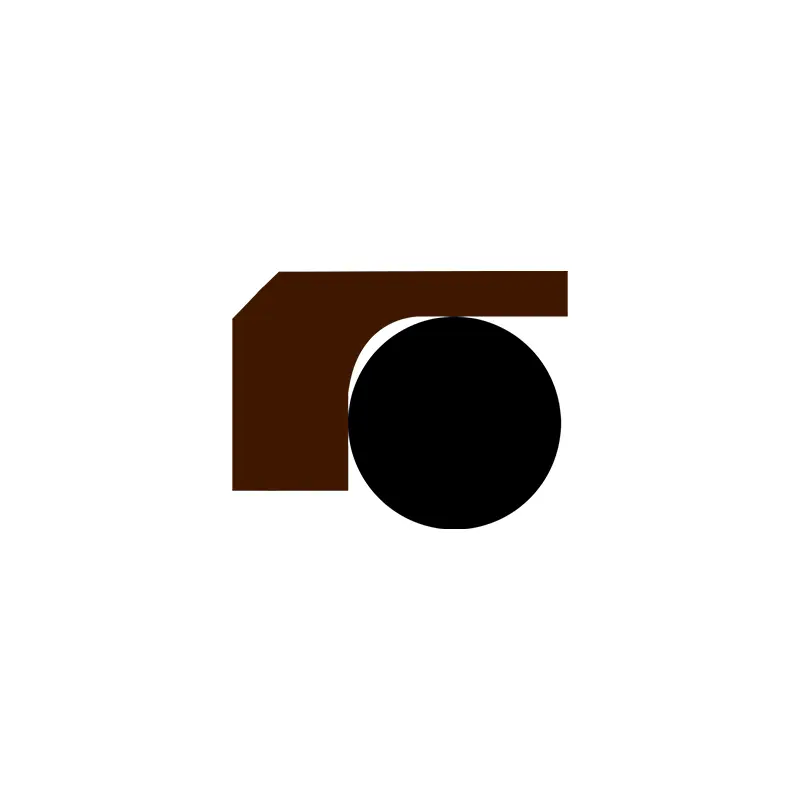

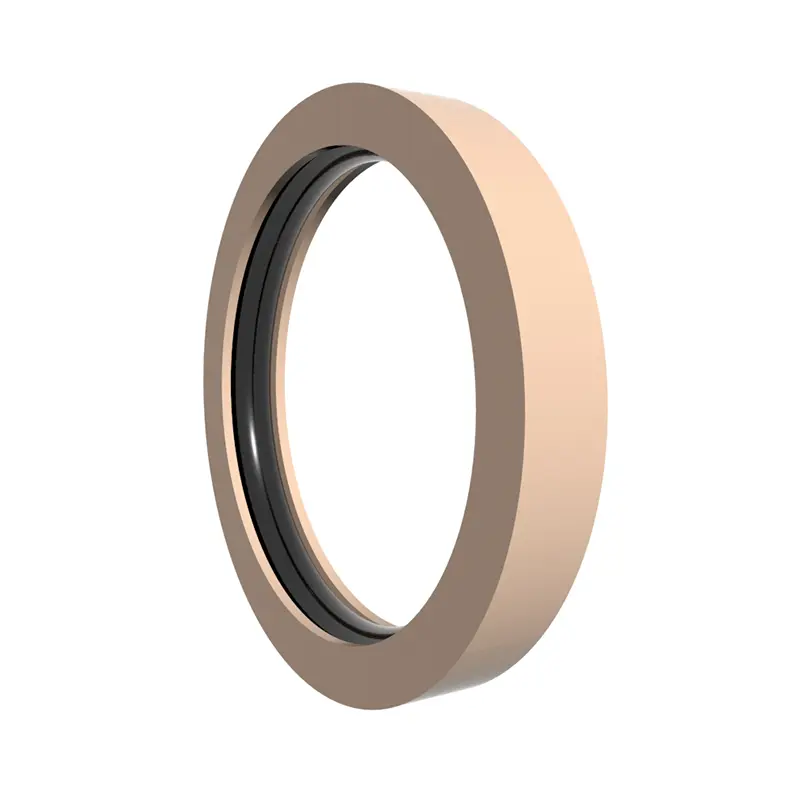

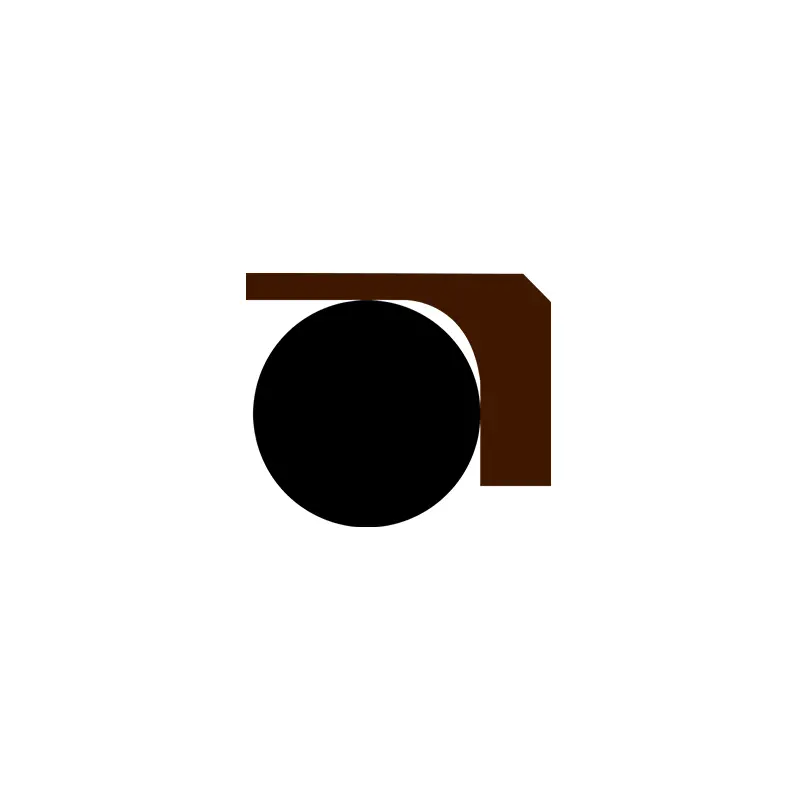

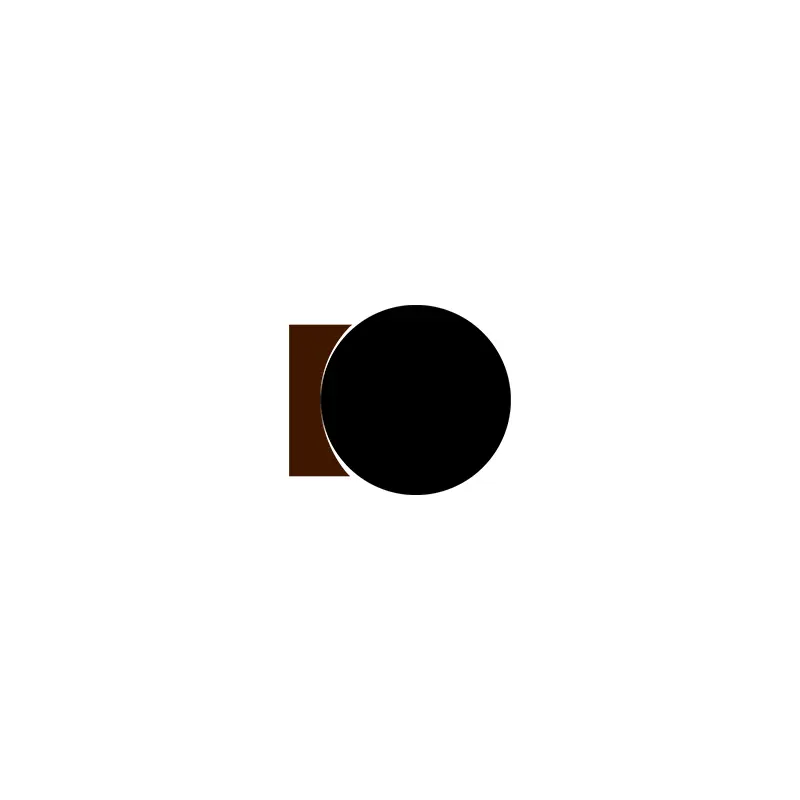

Ang selyo na ito ay binubuo ng isang kanang-anggulo na sealing singsing na gawa sa PTFE at isang O-singsing. Ang O-ring ay pre-compress upang makabuo ng isang clamping force upang makamit ang sealing. Ang puwersa ng clamping ng selyo ay nagdaragdag sa ilalim ng presyon, iyon ay, mas mataas ang presyon, mas mahusay ang pagbubuklod. Dahil ang singsing ng slip ay nagpatibay ng isang istraktura ng rib ng gilid, ang O-ring ay hindi mapipiga at makatiis ng mataas na presyon.

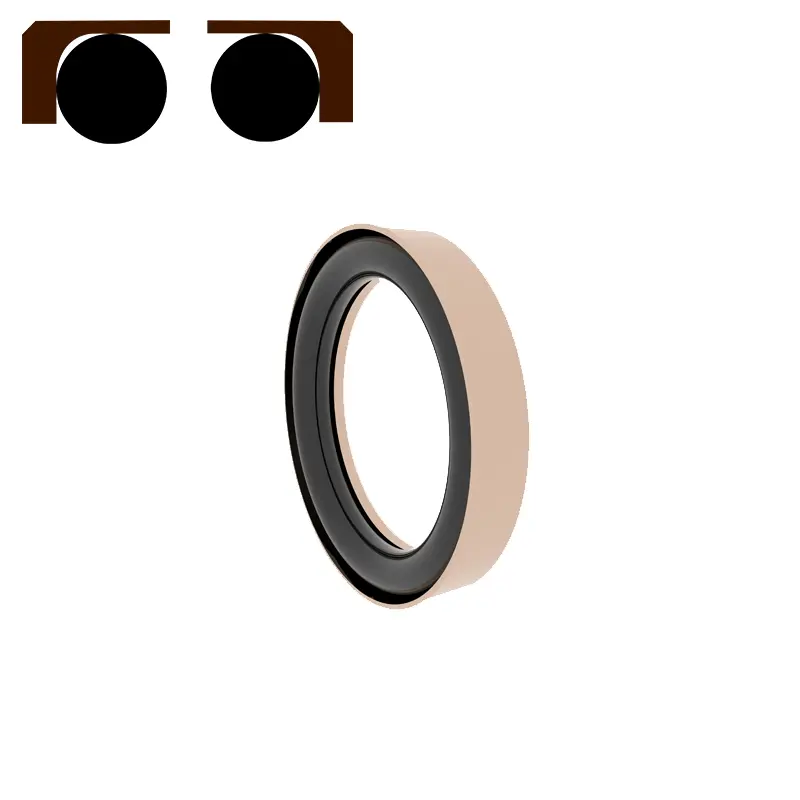

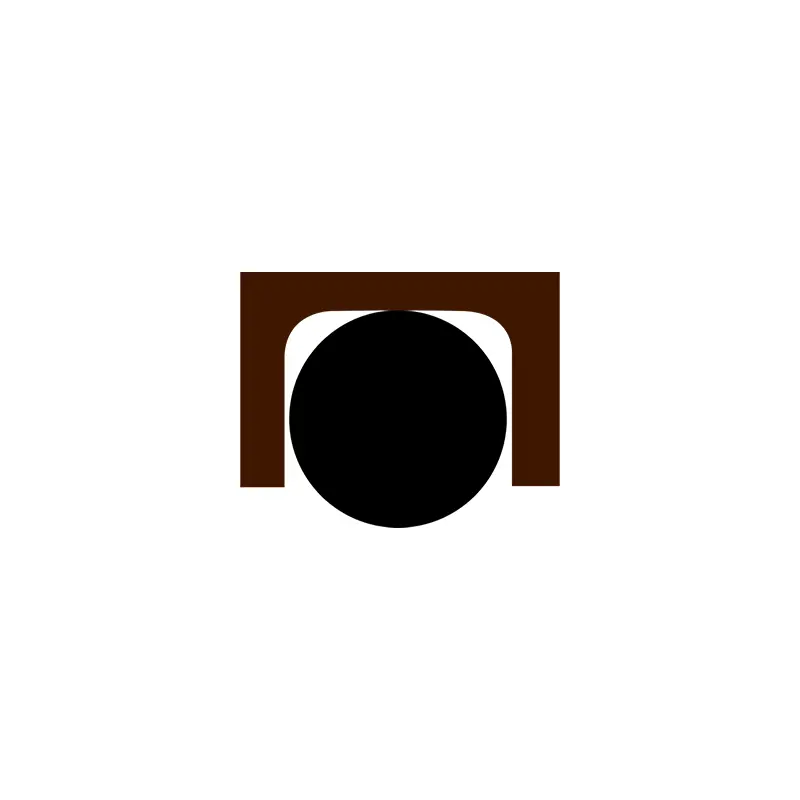

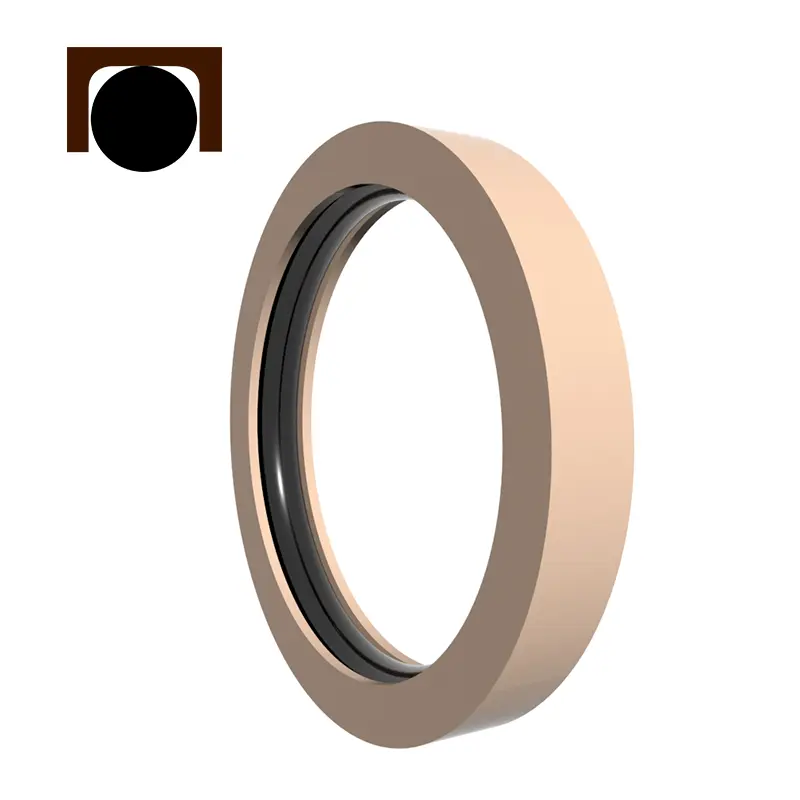

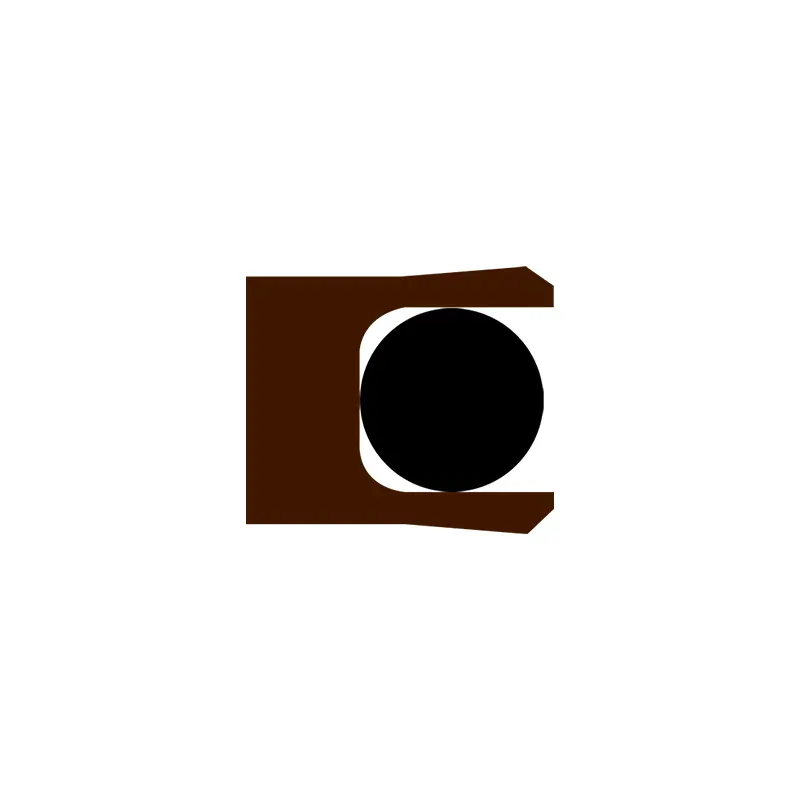

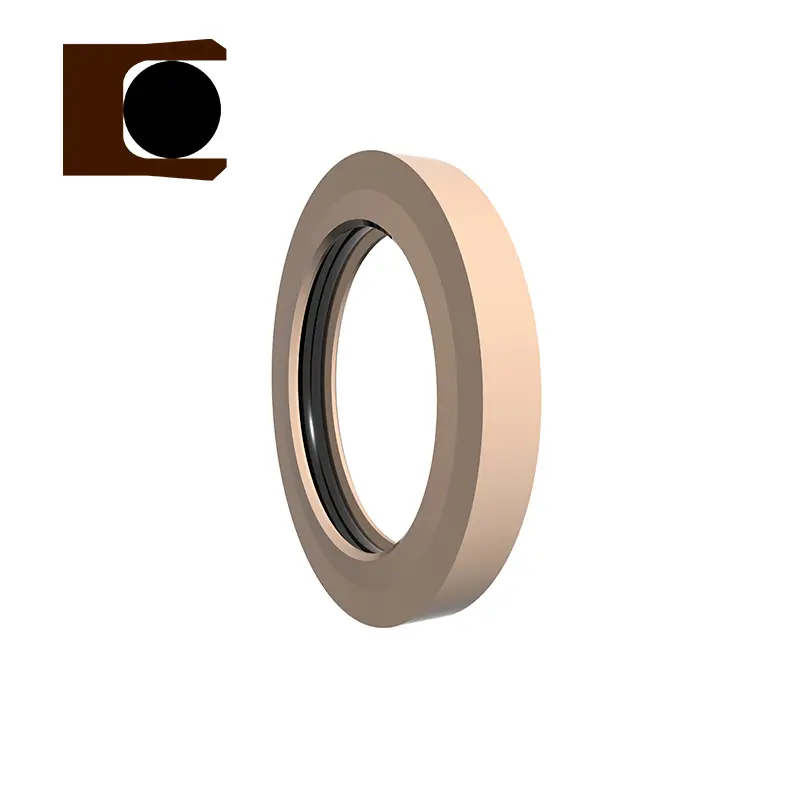

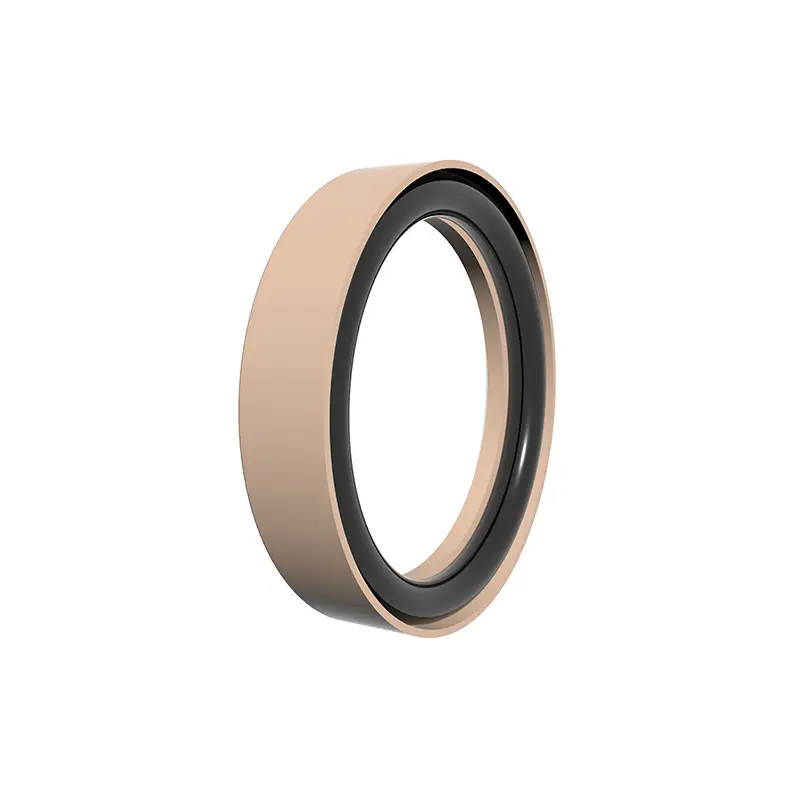

Ang selyo na ito ay binubuo ng isang singsing na hugis ng PTFE C at isang O-singsing. Ang O-ring ay pre-compress upang makabuo ng isang clamping force upang makamit ang sealing. Ang puwersa ng clamping ng selyo ay nagdaragdag sa ilalim ng presyon, iyon ay, mas mataas ang presyon, mas mahusay ang pagbubuklod. Dahil ang singsing ng slip ay nagpatibay ng isang dobleng panig na istraktura ng rib, ang O-singsing ay hindi mapipiga at maaaring makatiis ng mataas na presyon.

RC2873

RC2874

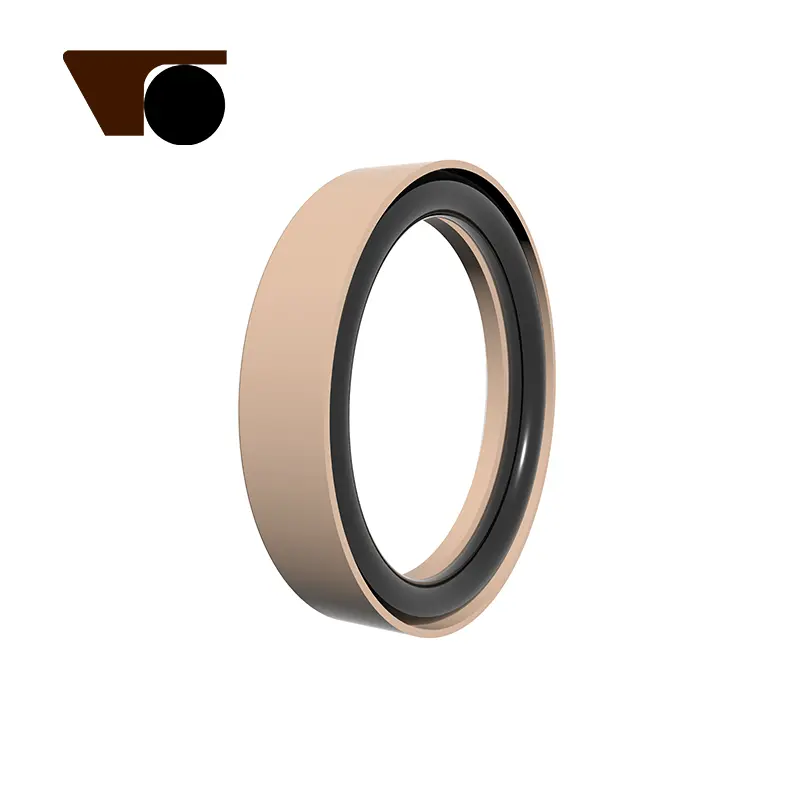

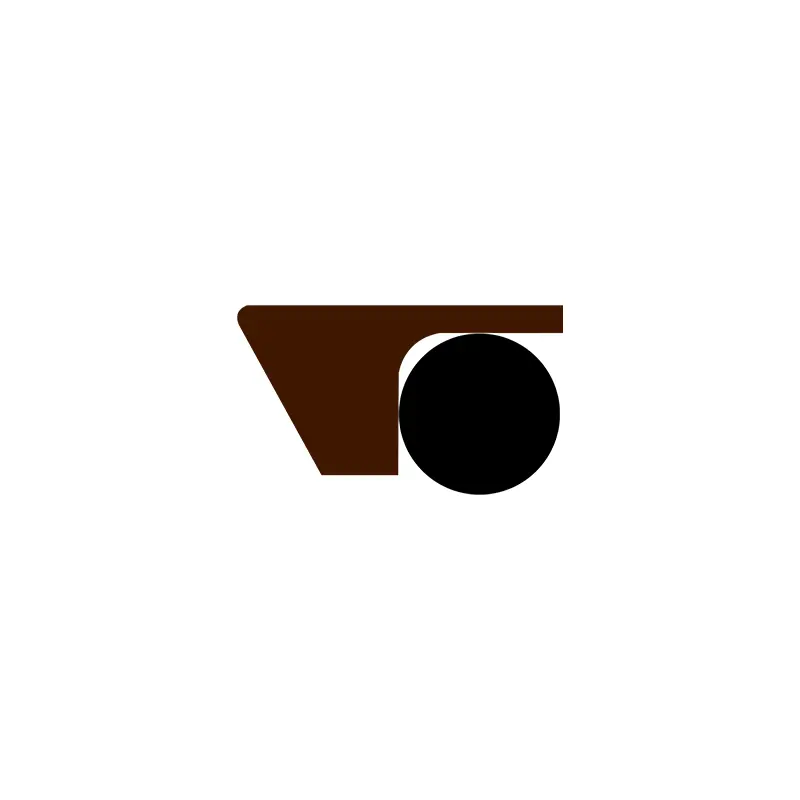

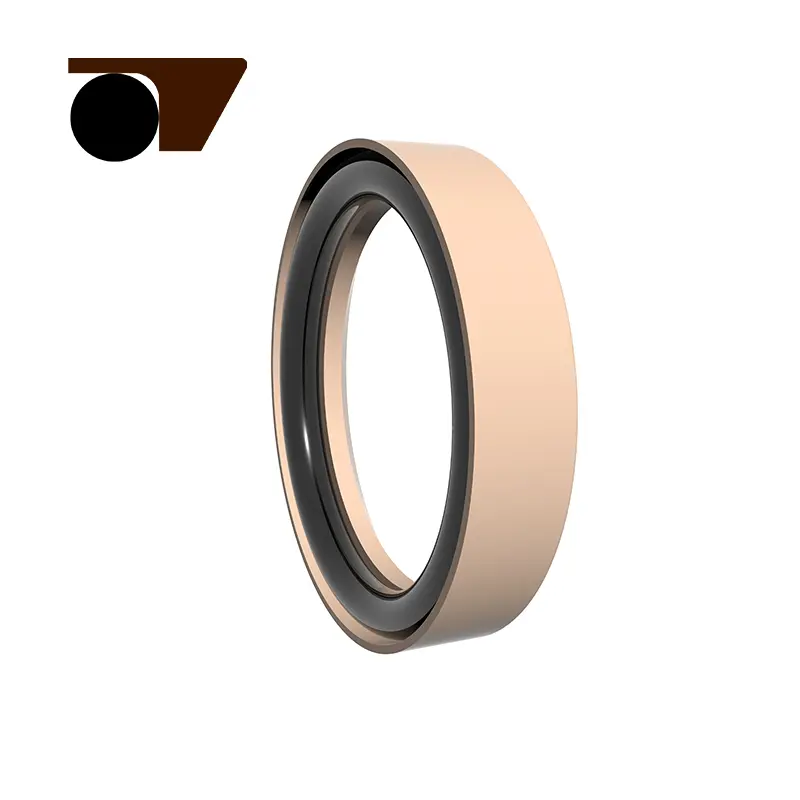

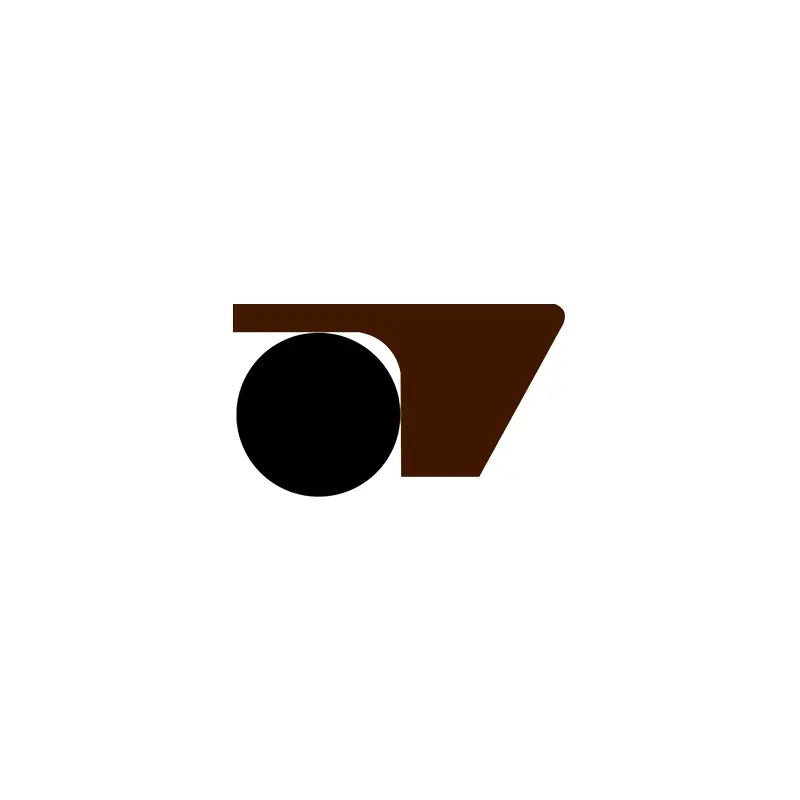

Ang selyo na ito ay binubuo ng isang singsing na hugis ng paa na gawa sa binagong materyal na PTFE at isang O-singsing. Ang O-ring ay pre-compress upang makabuo ng isang clamping force upang makamit ang sealing. Ang puwersa ng clamping ng selyo ay nagdaragdag sa ilalim ng presyon, iyon ay, mas mataas ang presyon, mas mahusay ang pagbubuklod. Dahil ang singsing ng slip ay nagpatibay ng isang istraktura na may hugis-paa na istraktura, ang O-singsing ay hindi mapipiga at maaaring makatiis ng mataas at ultra-mataas na presyon.

Mga pagtutukoy:

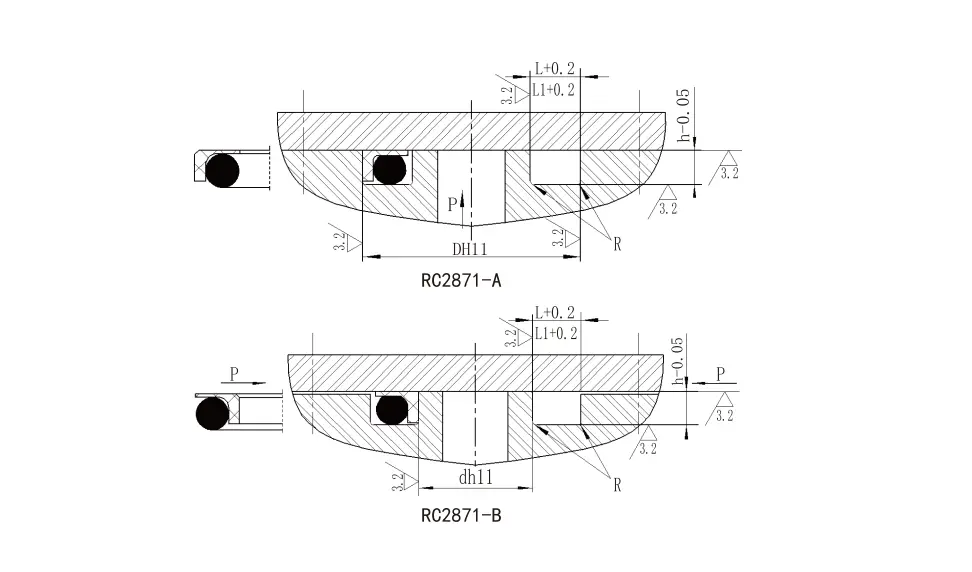

RC2871-Isang Panloob na Mga Pagtukoy sa Uri ng Presyon (Lahat ng Mga Pagtukoy sa loob ng Saklaw ng Parameter) ay magagamit)
Panlabas na saklaw ng diameter D H11	Lalim ng uka h^-0.05	Lapad ng Groove L^+0.2	Lapad ng Groove L1+0.2 Pressure> 80Mpa	Bilugan na sulok Rmax	O-ring wire diameter d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

Ang RC2871-B Panlabas na Mga Pagtukoy sa Uri ng Presyon (Lahat ng Mga Pagtukoy sa loob ng Saklaw ng Parameter) ay magagamit)
Panlabas na saklaw ng diameter DH11	Lalim ng uka h^-0.05	Lapad ng Groove L^+0.2	Lapad ng Groove L1+0.2 Pressure> 80Mpa	Bilugan na sulok Rmax	O-ring wire diameter d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

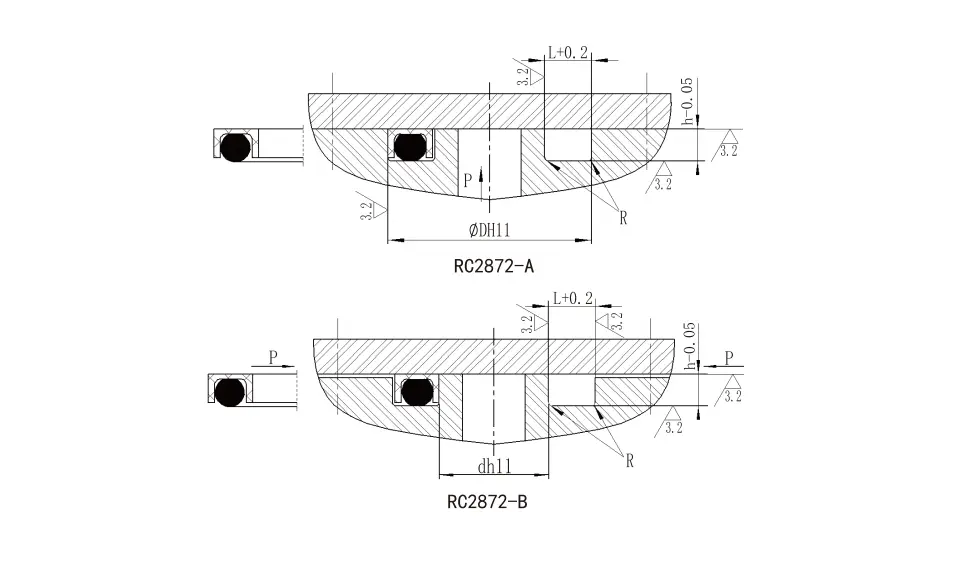

RC2872-Isang Panloob na Mga Pagtukoy sa Uri ng Presyon (Lahat ng Mga Pagtukoy sa loob ng Saklaw ng Parameter ay Magagamit)
Panlabas na saklaw ng diameter D H11	Lalim ng uka h^-0.05	Lapad ng Groove L^+0.2	Bilugan na sulok Rmax	O-ring wire diameter d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

RC2872-B Mga Panlabas na Mga Pagtukoy sa Uri ng Presyon (Lahat ng Mga Pagtukoy sa loob ng Saklaw ng Parameter ay Magagamit)
Panlabas na saklaw ng diameter D H11	Lalim ng uka h^-0.05	Lapad ng Groove L^+0.2	Bilugan na sulok R	O-ring wire diameter d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Panlabas na saklaw ng diameter IE11	Lalim ng uka h^-0.05	Lapad ng Groove L^+0.2	Bilugan na sulok Rmax	O-ring wire diameter d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

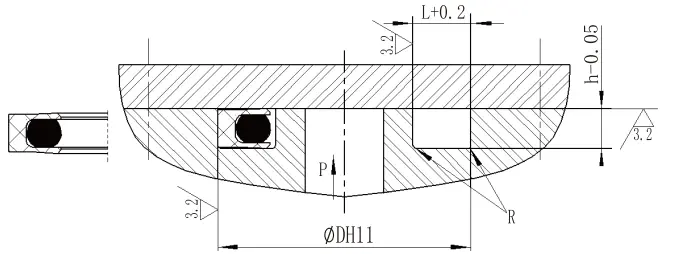

RC2874

Panlabas na saklaw ng diameter IE11	Lalim ng uka h^-⁰^.05	Lapad ng Groove L^+0.2	Bilugan na sulok Rmax	O-ring wire diameter d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

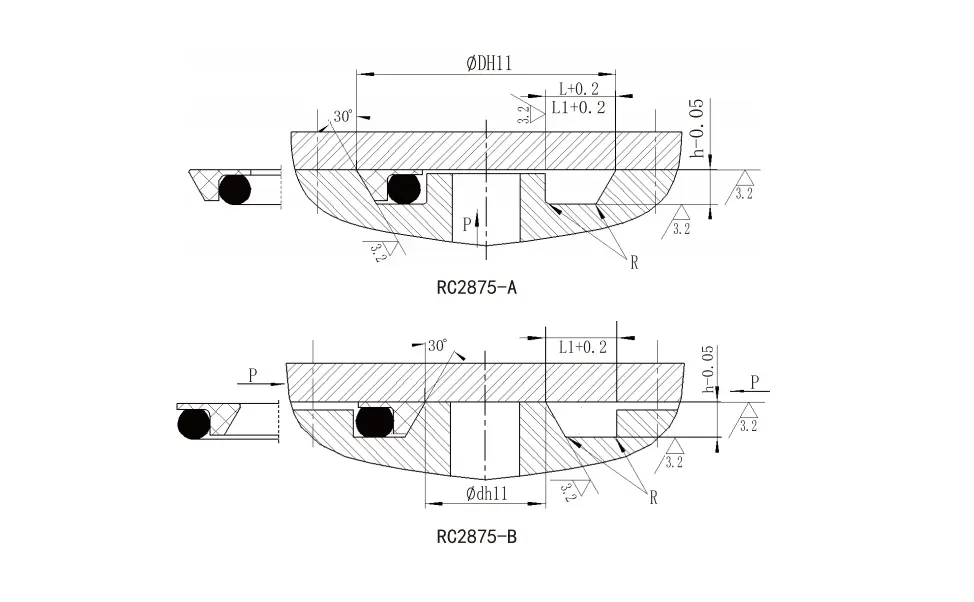

RC2875-Isang Panloob na Mga Pagtukoy sa Uri ng Presyon (Lahat ng Mga Pagtukoy sa loob ng Parameter Range ay Magagamit)
Panlabas na saklaw ng diameter D H11	Lalim ng uka h^-0.05	Lapad ng Groove L^+0.2	Lapad ng Groove L1+0.2 Pressure> 100Mpa	Bilugan na sulok Rmax	O-ring wire diameter d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Ang RC2875-B Panlabas na Mga Pagtukoy sa Uri ng Presyon (Lahat ng Mga Pagtukoy sa loob ng Parameter Range ay Magagamit)
Panlabas na saklaw ng diameter D H11	Lalim ng uka h^-0.05	Lapad ng Groove L^+0.2	Lapad ng Groove L1+0.2 Pressure> 100Mpa	Bilugan na sulok Rmax	O-ring wire diameter d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Mataas na presyon ng flange seal na naaangkop na mga kondisyon sa pagtatrabaho
Profile	Modelo	Presyon (MPA)	Temperatura (℃)	Media
	RC2871-A	≤300	-35 ~+100 (pagtutugma ng O-Ring NBR)	Hydraulic oil, emulsion, tubig, gas, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC2871-B	≤300	-35 ~+100 (pagtutugma ng O-Ring NBR)	Hydraulic oil, emulsion, tubig, gas, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC2872-A	≤100	-35 ~+100 (pagtutugma ng O-Ring NBR)	Hydraulic oil, emulsion, tubig, gas, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC2872-B	≤100	-35 ~+100 (pagtutugma ng O-Ring NBR)	Hydraulic oil, emulsion, tubig, gas, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC2873	≤200	-35 ~+100 (pagtutugma ng O-Ring NBR)	Hydraulic oil, emulsion, tubig, gas, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC2874	≤300	-35 ~+100 (pagtutugma ng O-Ring NBR)	Hydraulic oil, emulsion, tubig, gas, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC2875-A	≤300	-35 ~+100 (pagtutugma ng O-Ring NBR)	Hydraulic oil, emulsion, tubig, gas, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC2875-B	≤300	-35 ~+100 (pagtutugma ng hugis -parihaba na singsing nbr)	Hydraulic oil, emulsion, tubig, gas, atbp.
			-20 ~+200 (pagtutugma ng hugis -parihaba na singsing fkm)
	RC2879-A	105	-35 ~+100 (pagtutugma ng hugis -parihaba na singsing nbr)	Hydraulic oil, emulsion, tubig, gas, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC2875-B	105	-35 ~+100 (pagtutugma ng O-Ring NBR) -20 ~+200 (pagtutugma ng O-Ring FKM)	Hydraulic oil, emulsion, tubig, gas, atbp.
