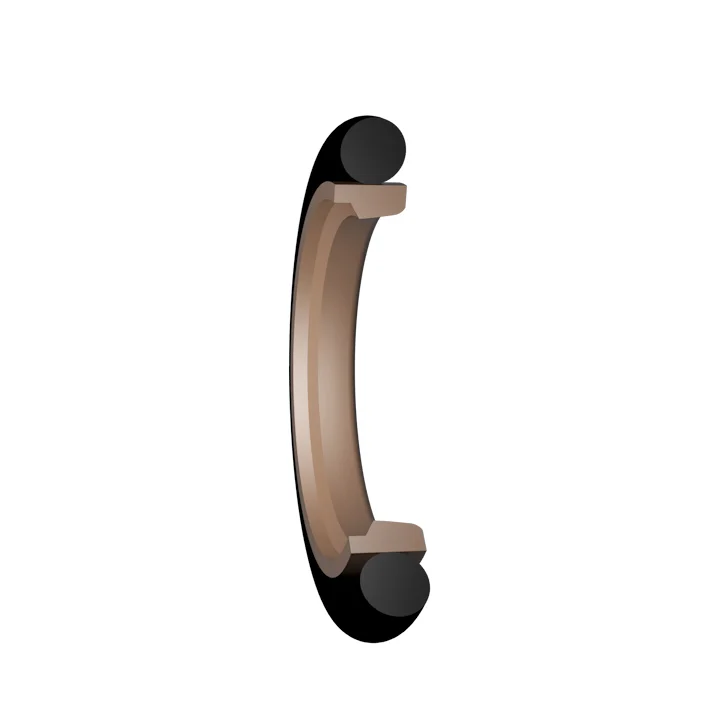

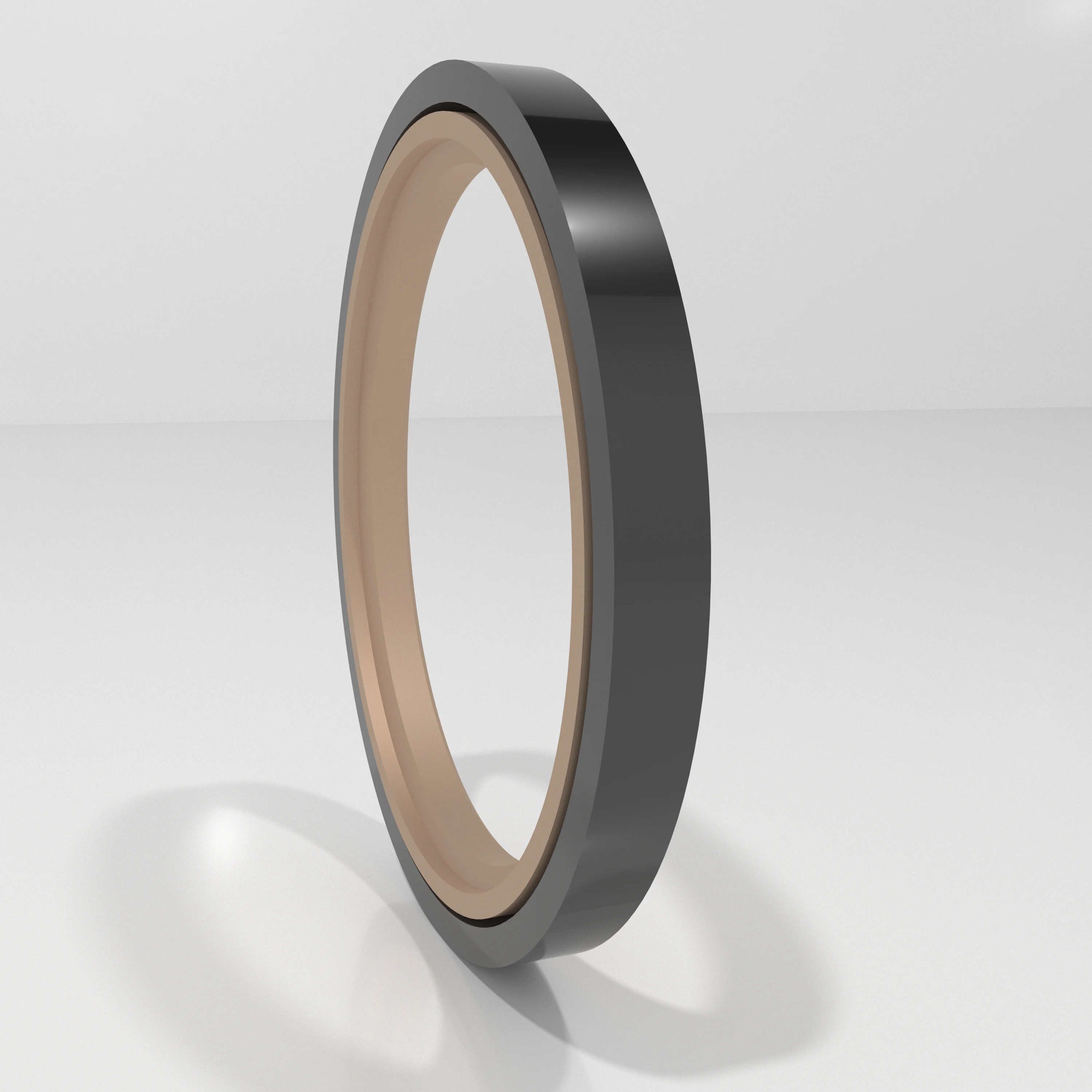

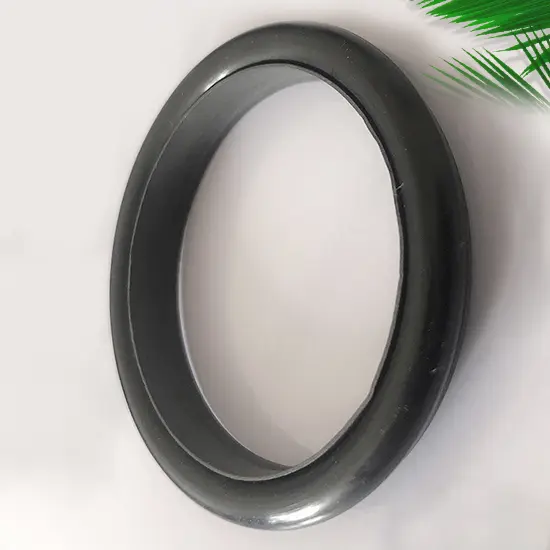

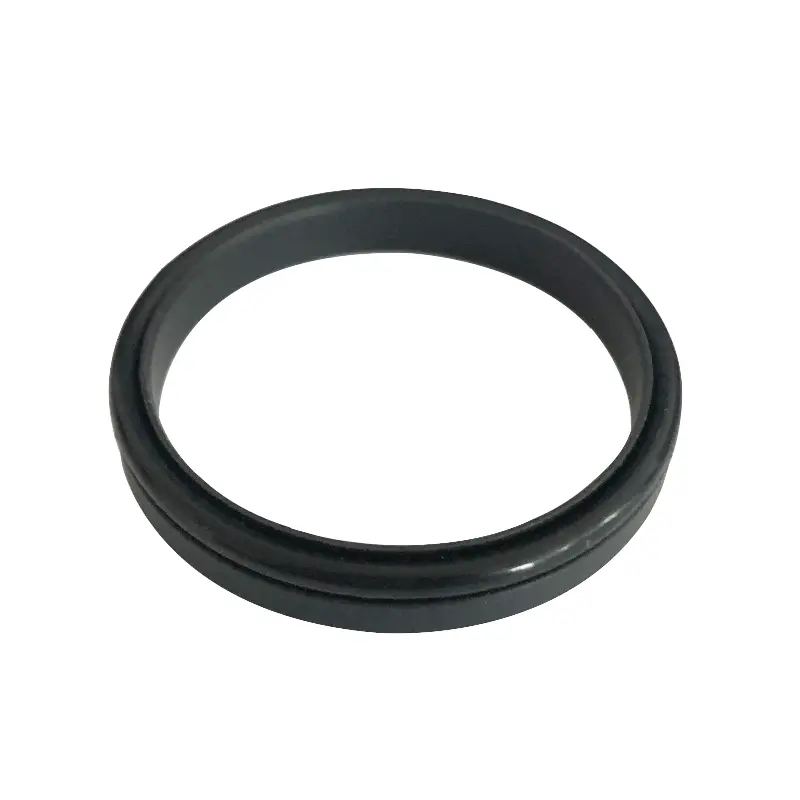

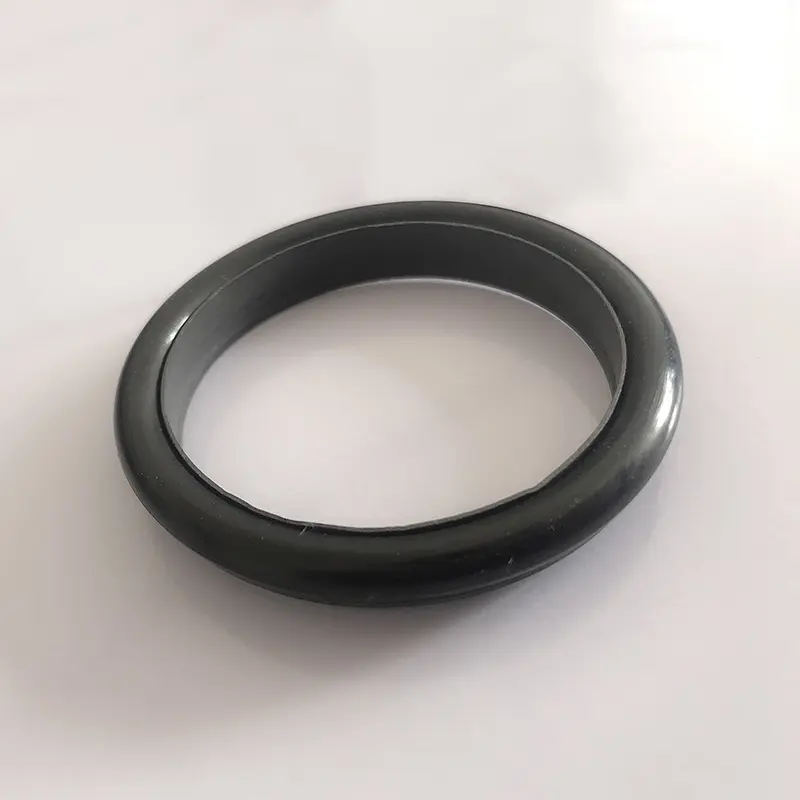

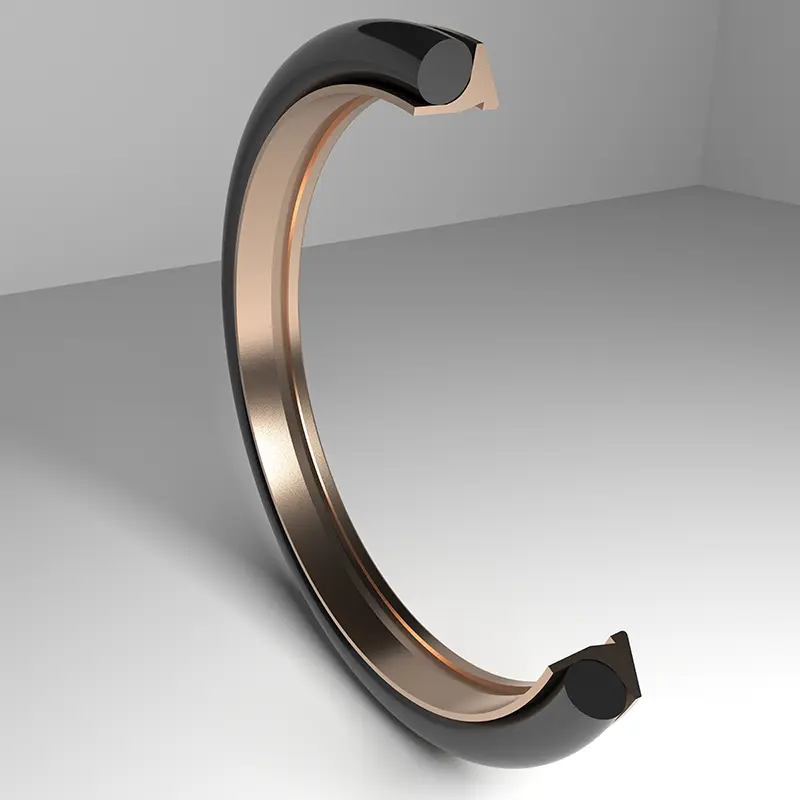

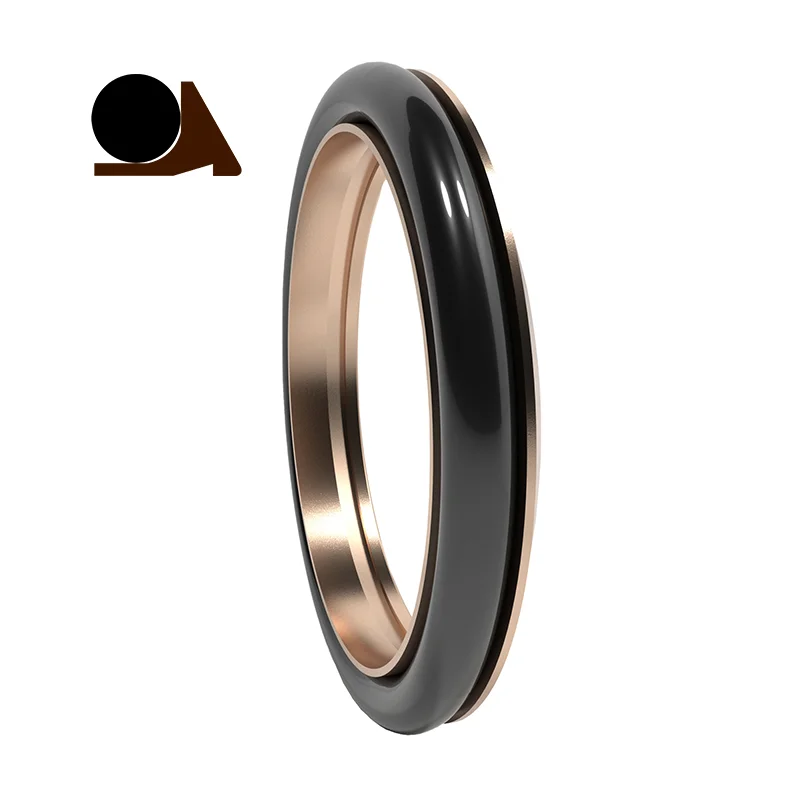

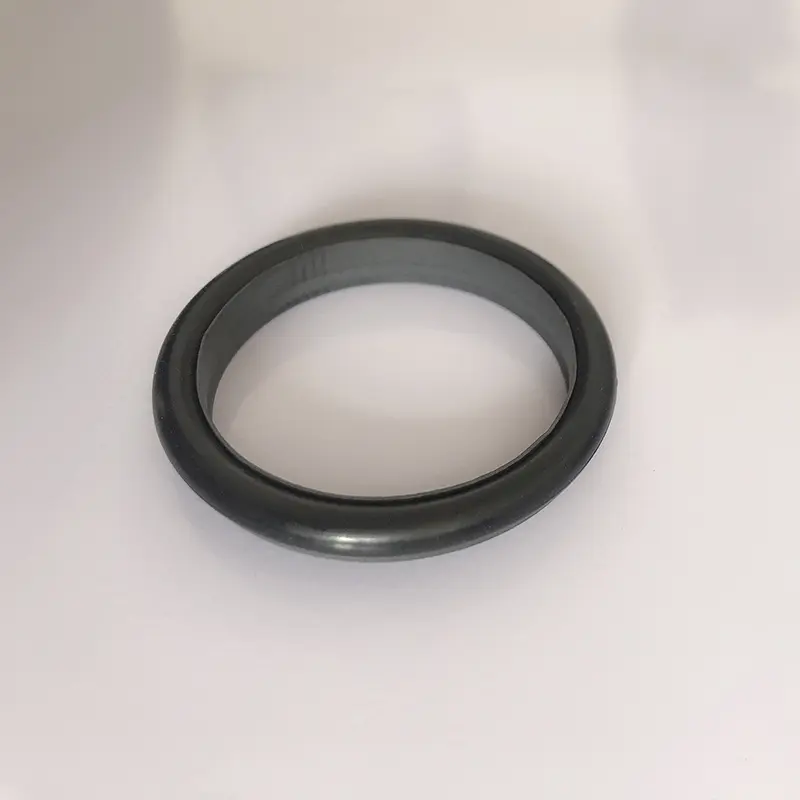

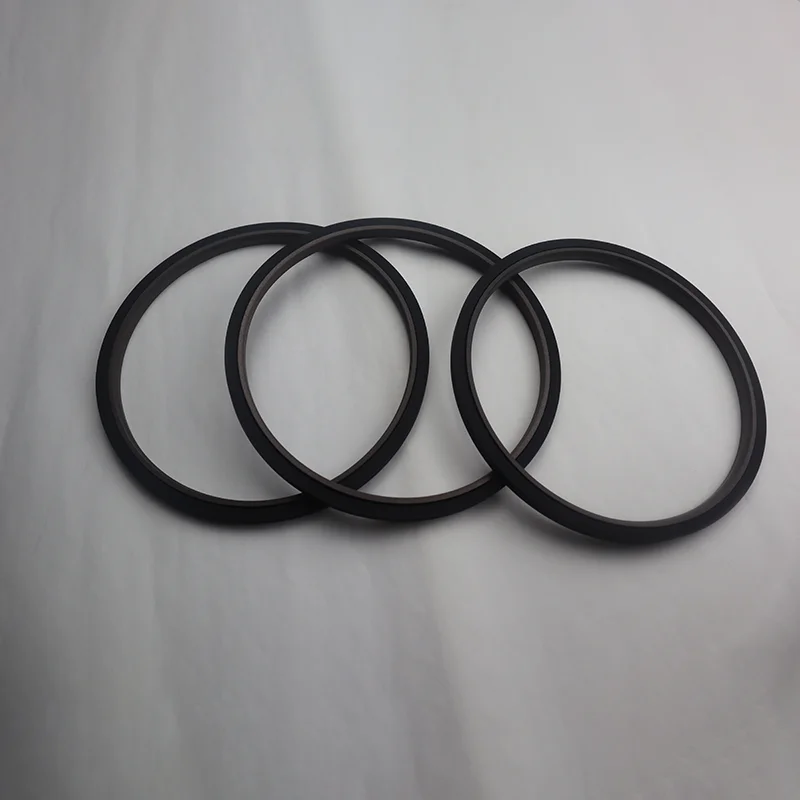

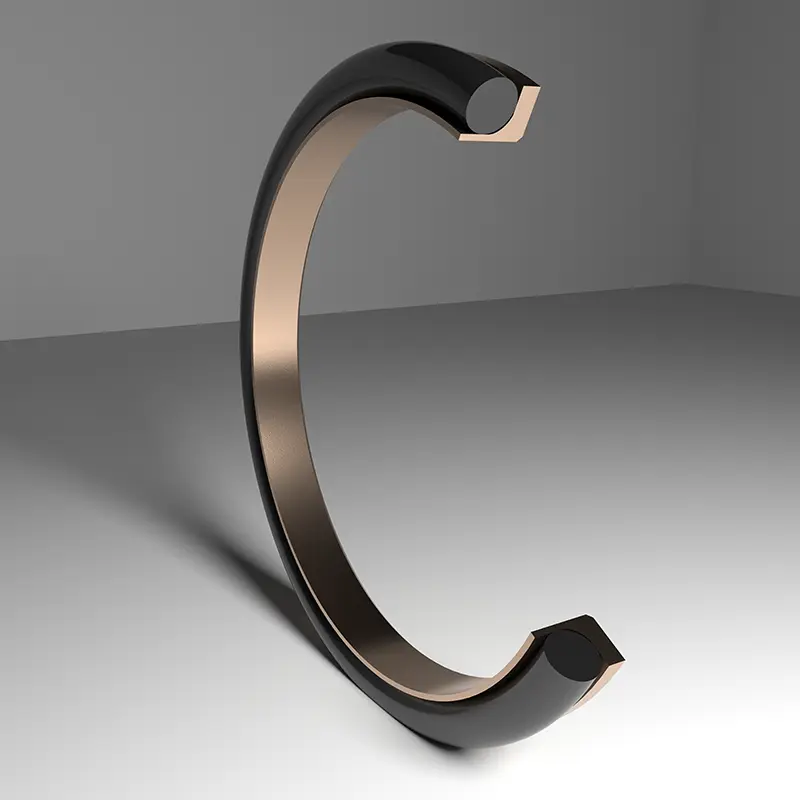

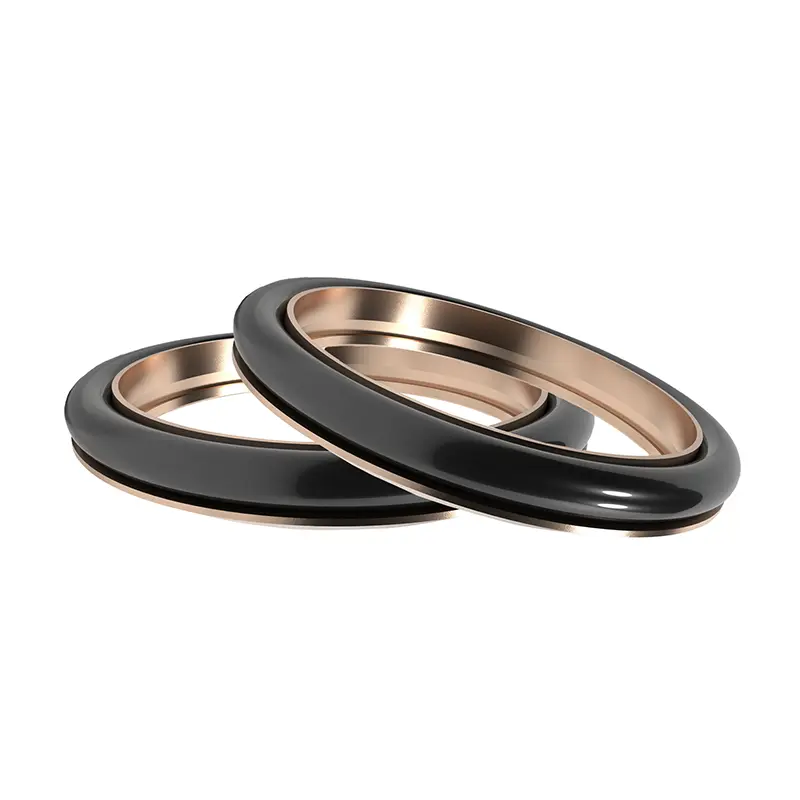

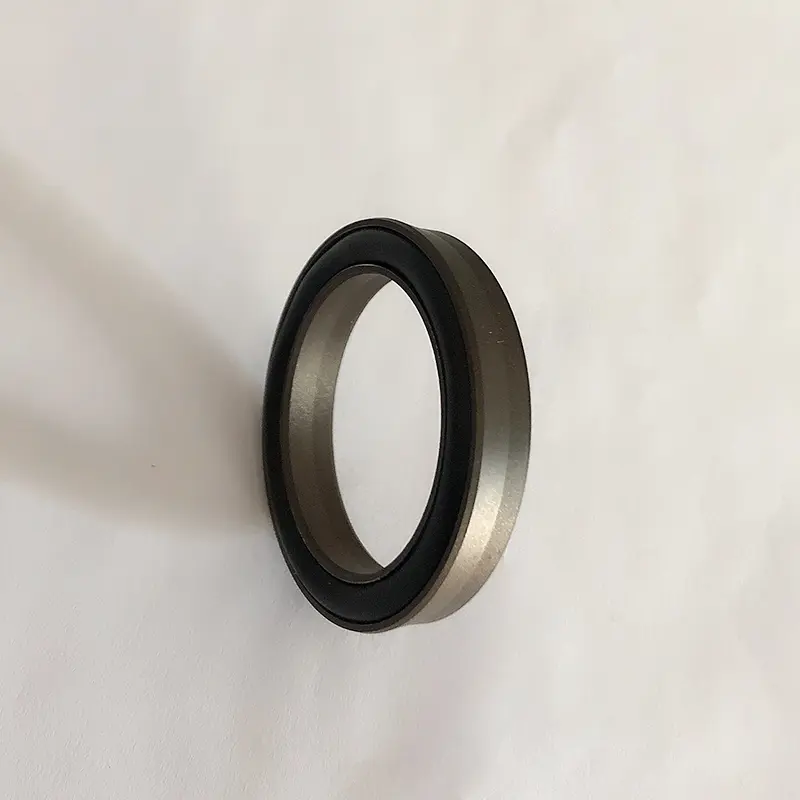

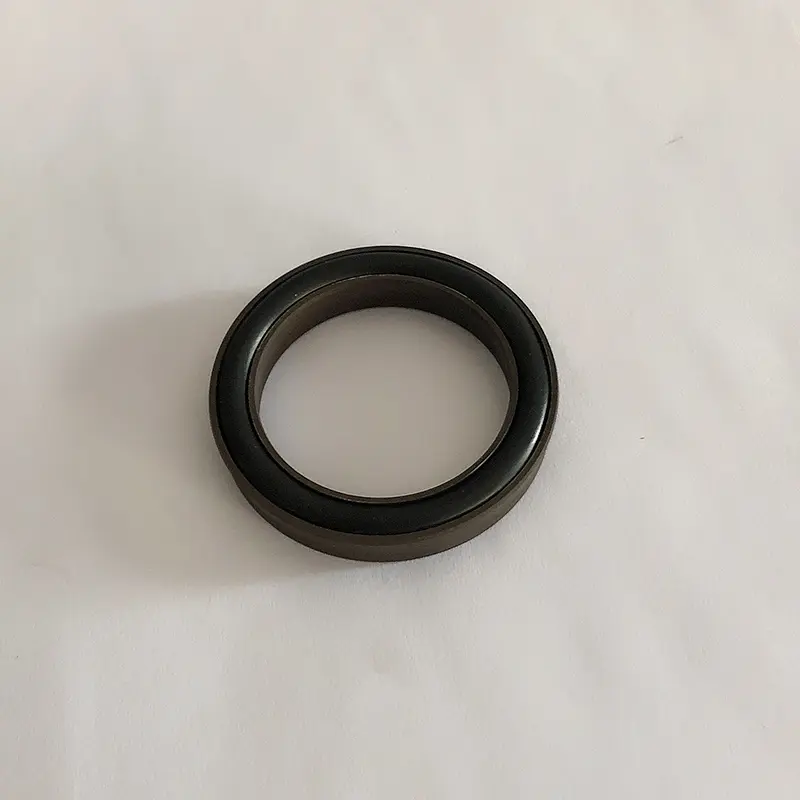

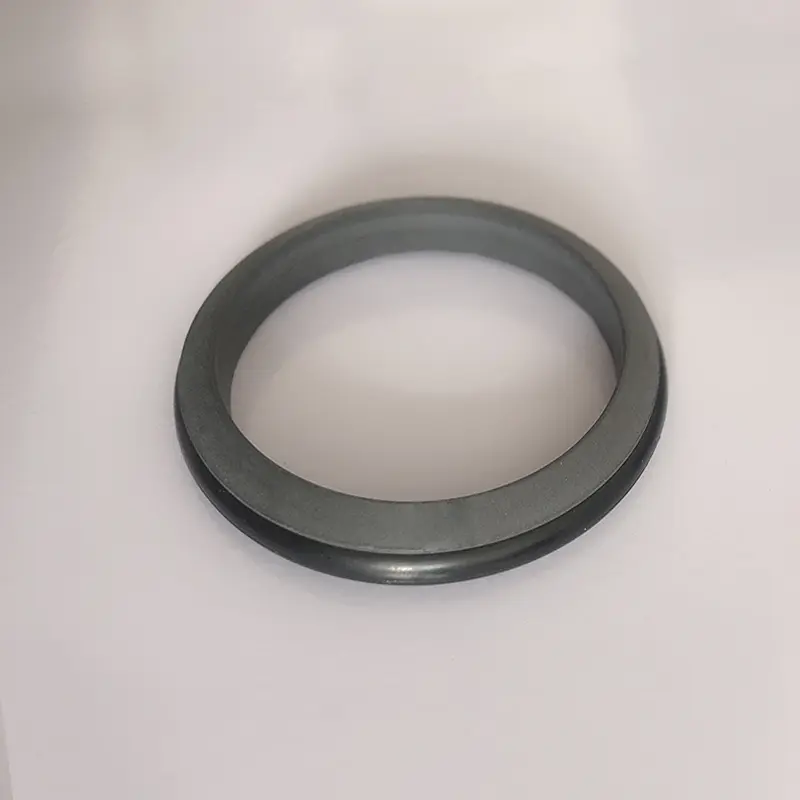

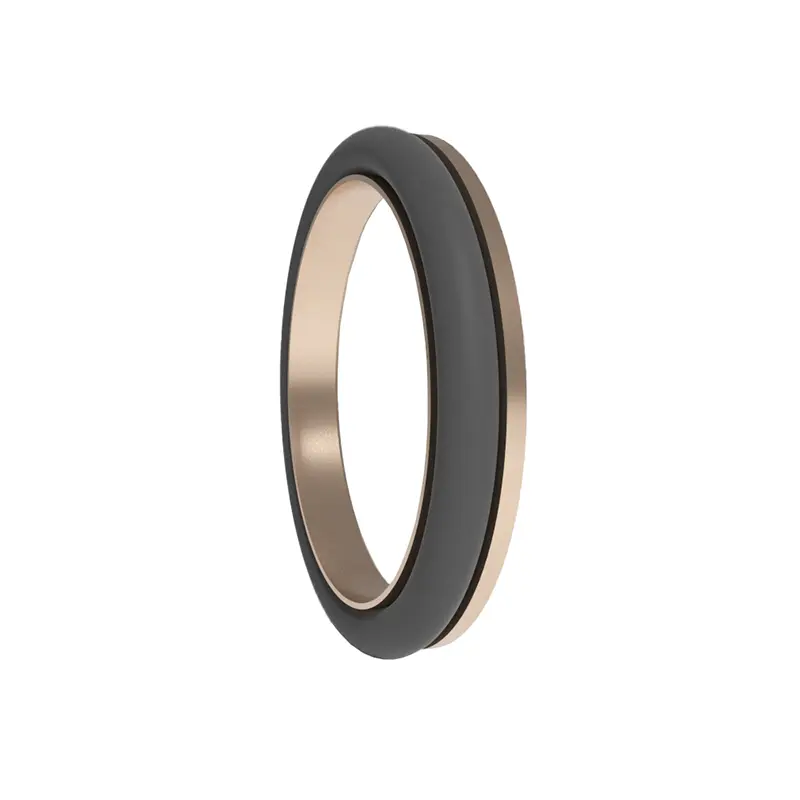

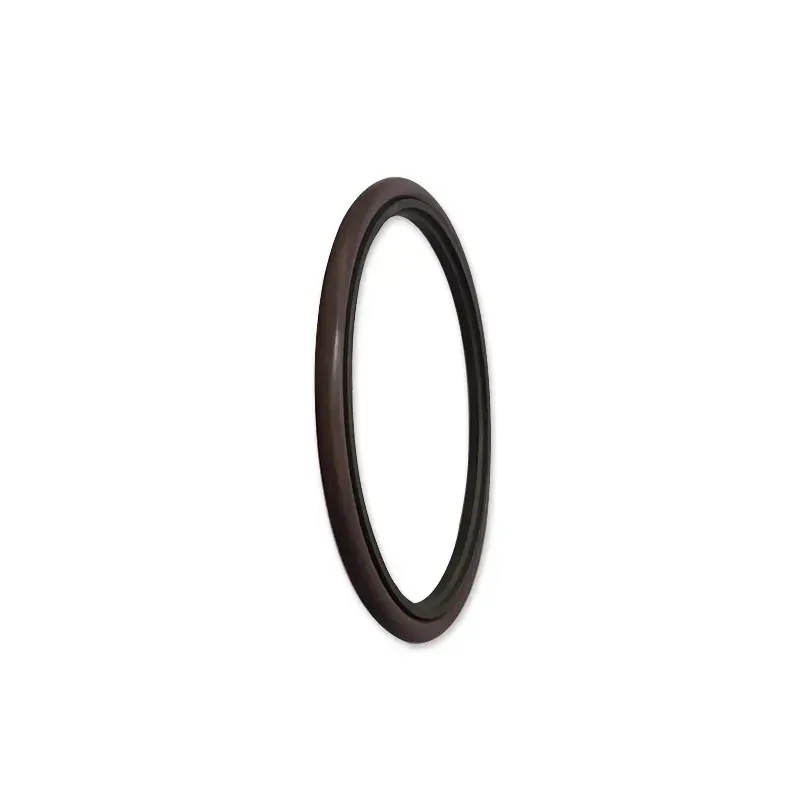

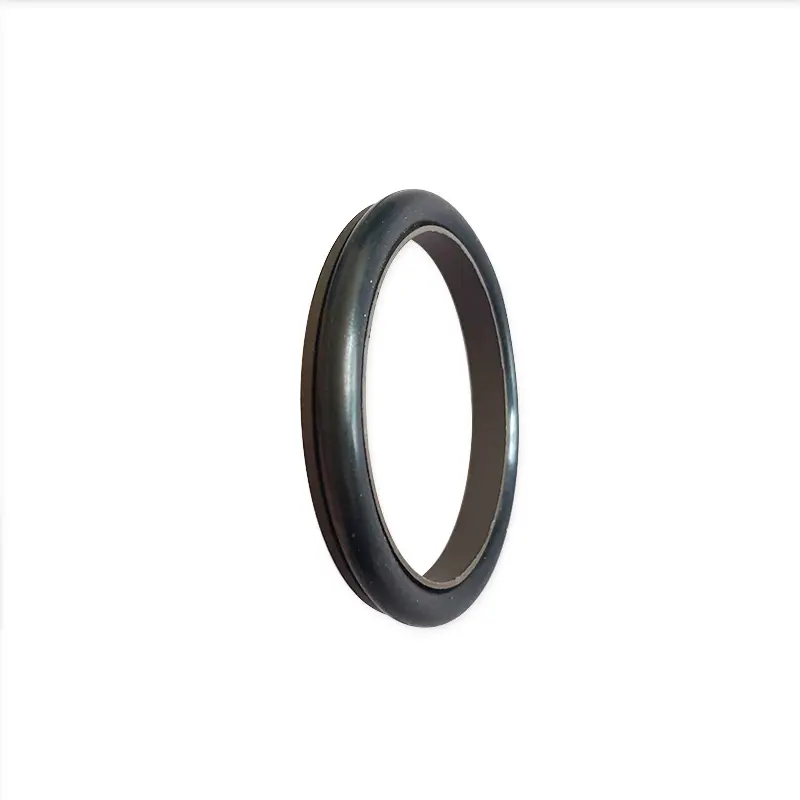

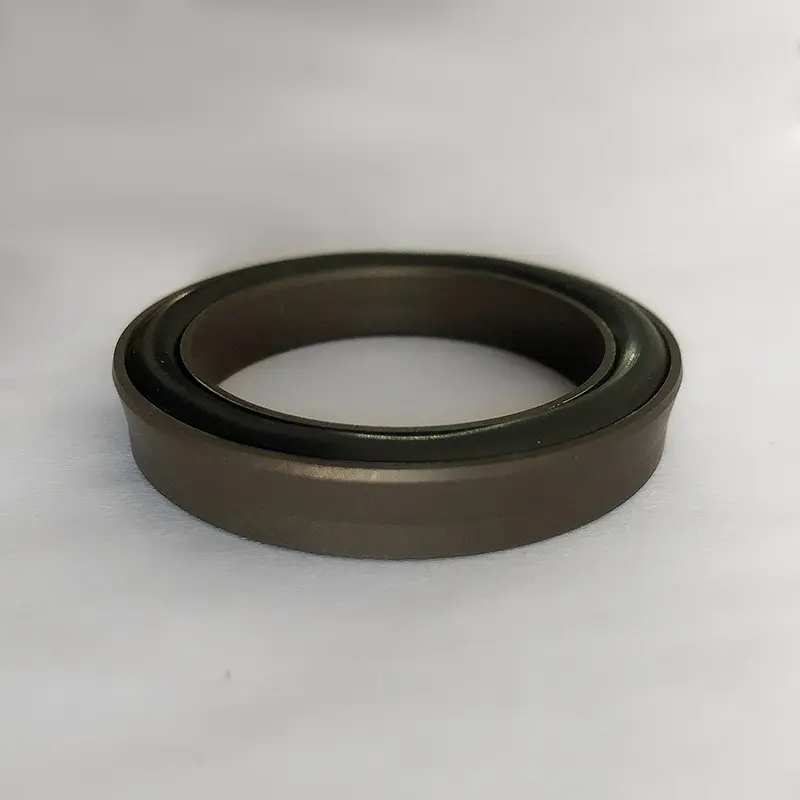

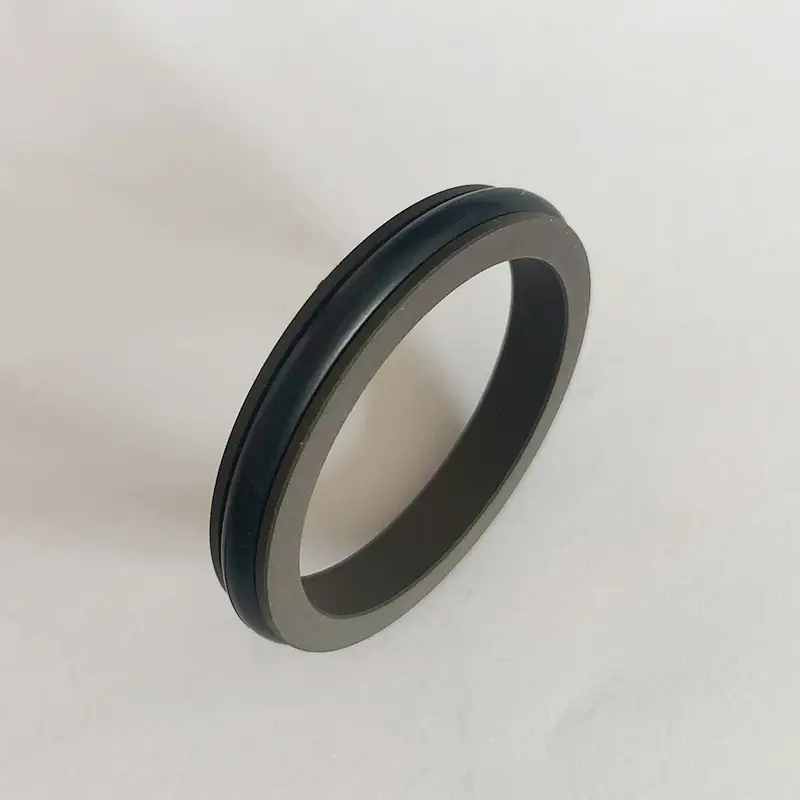

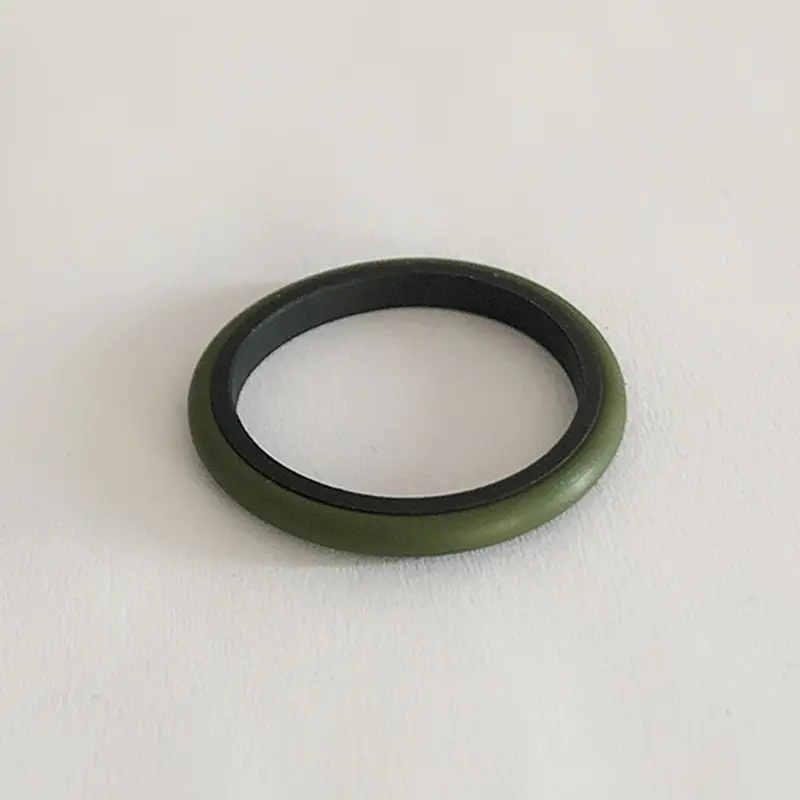

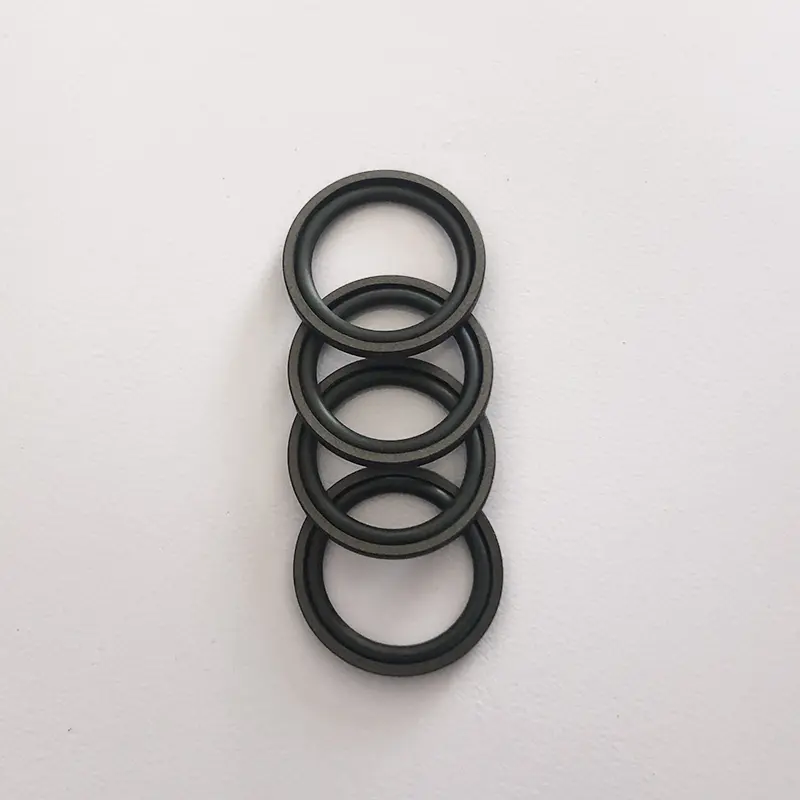

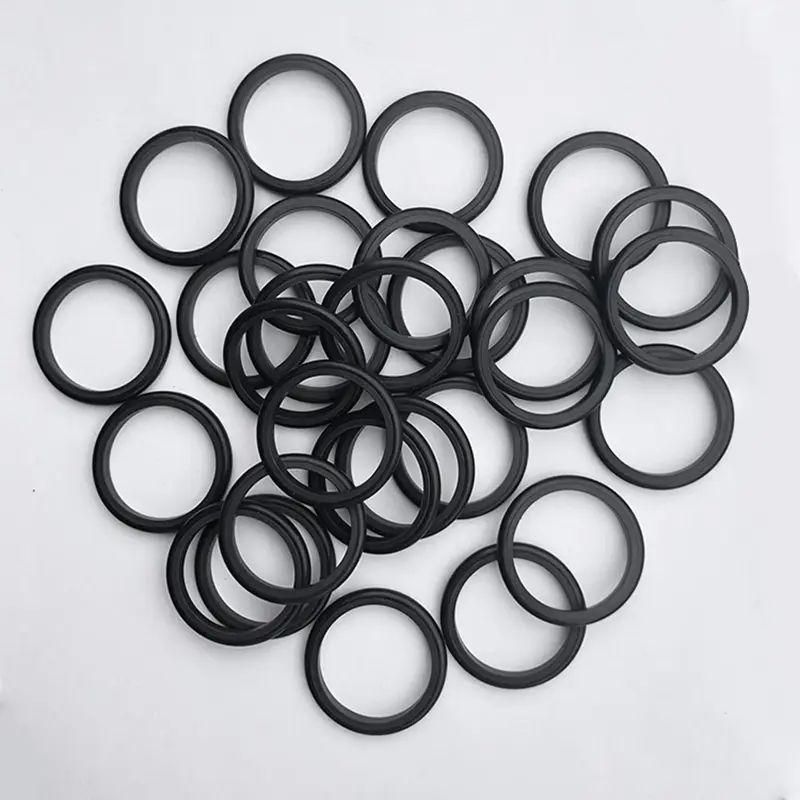

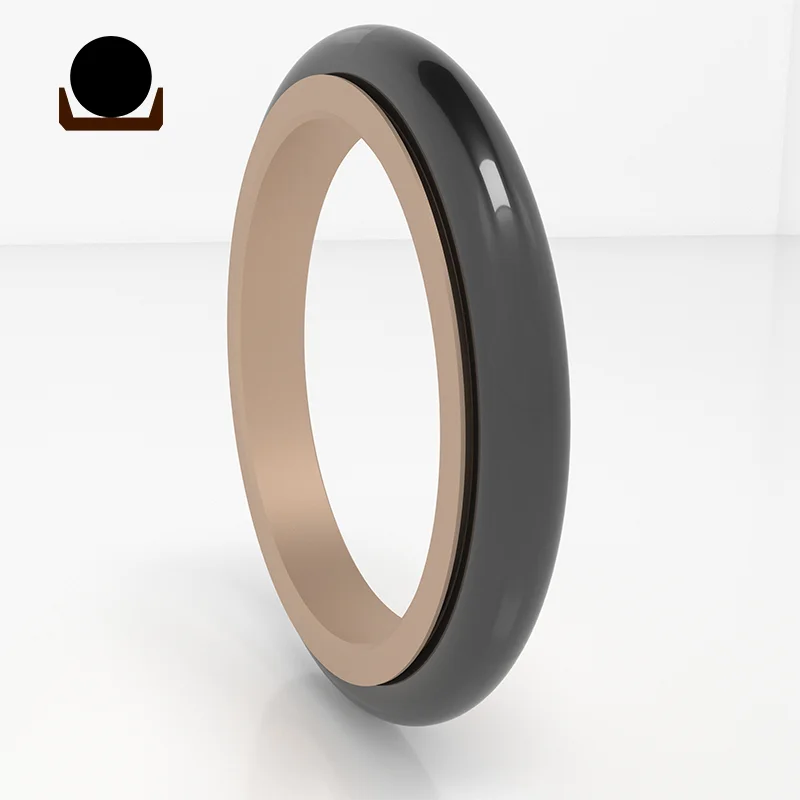

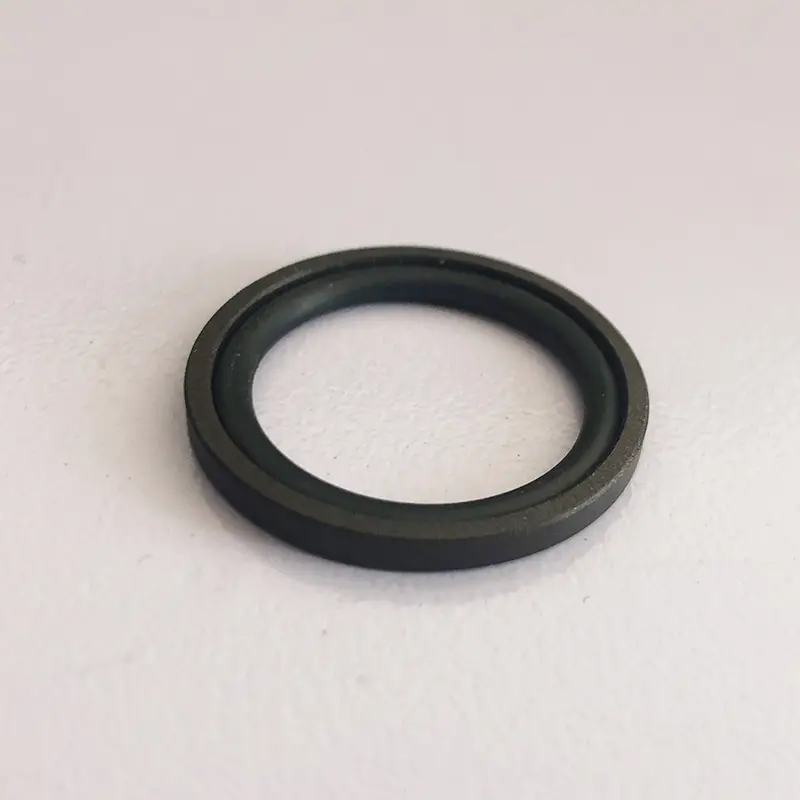

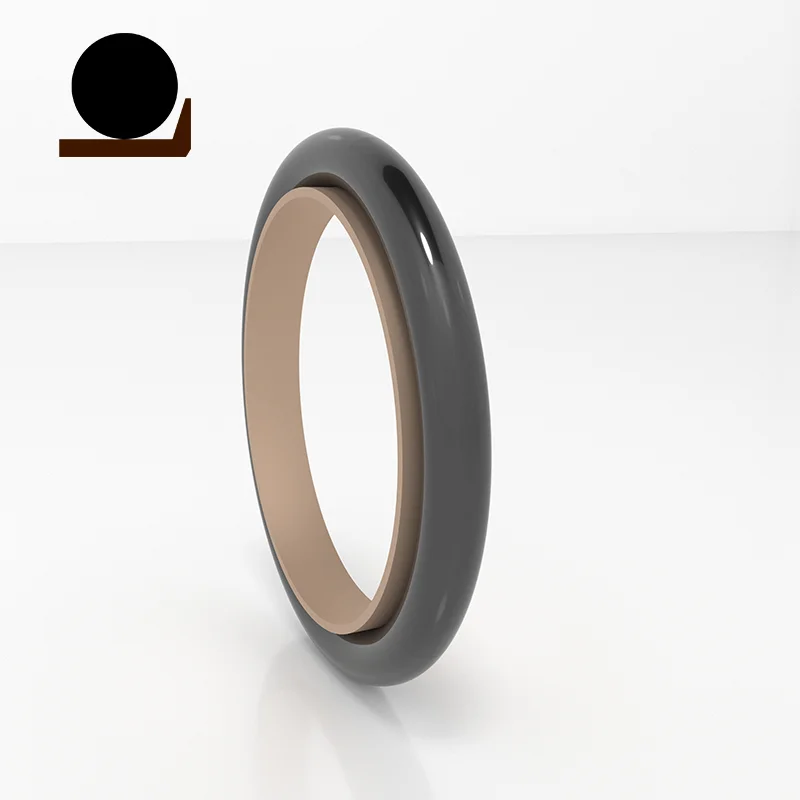

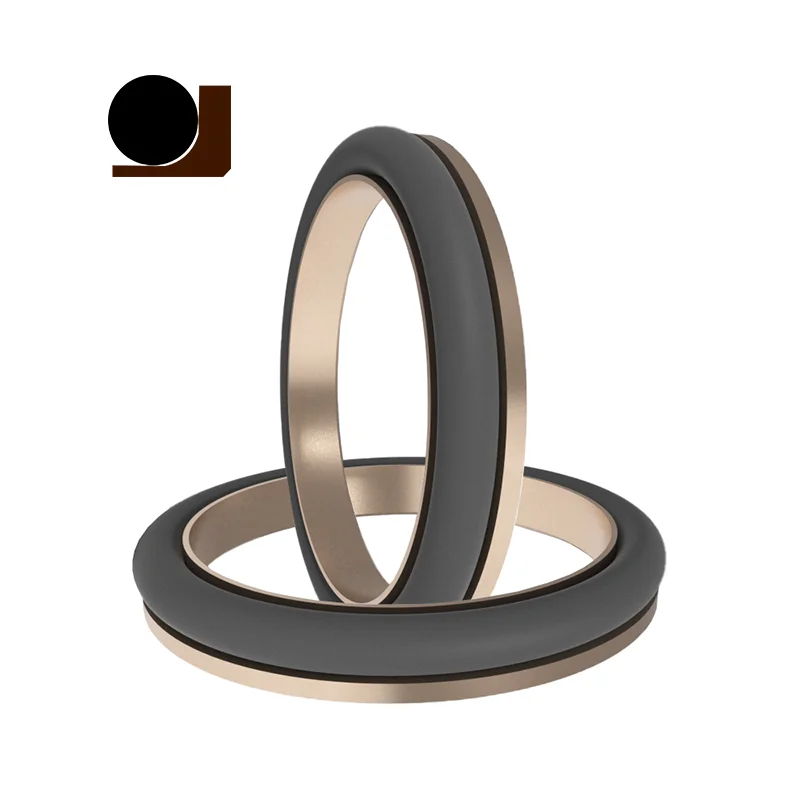

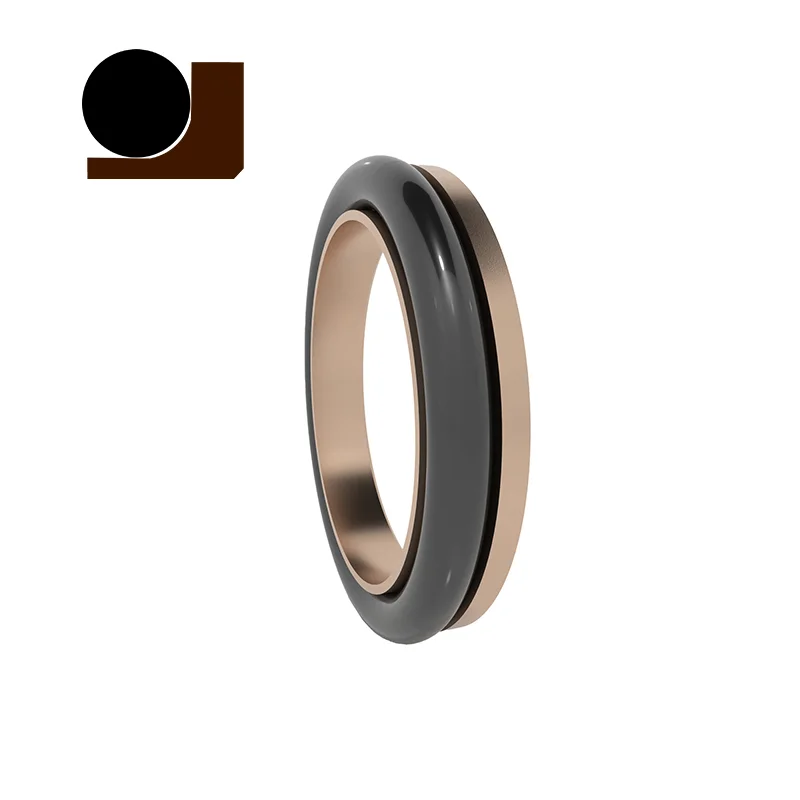

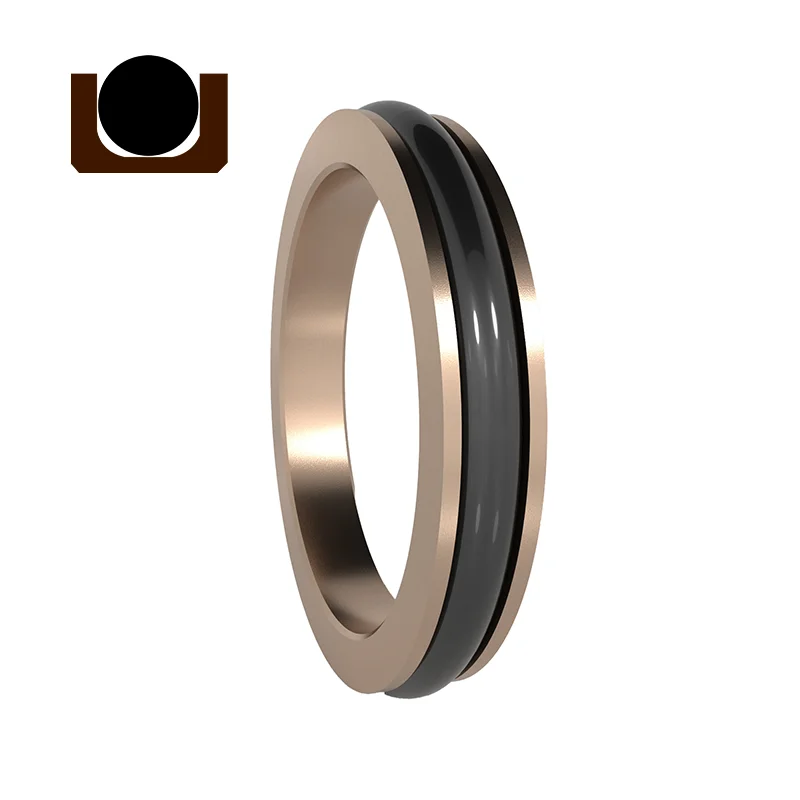

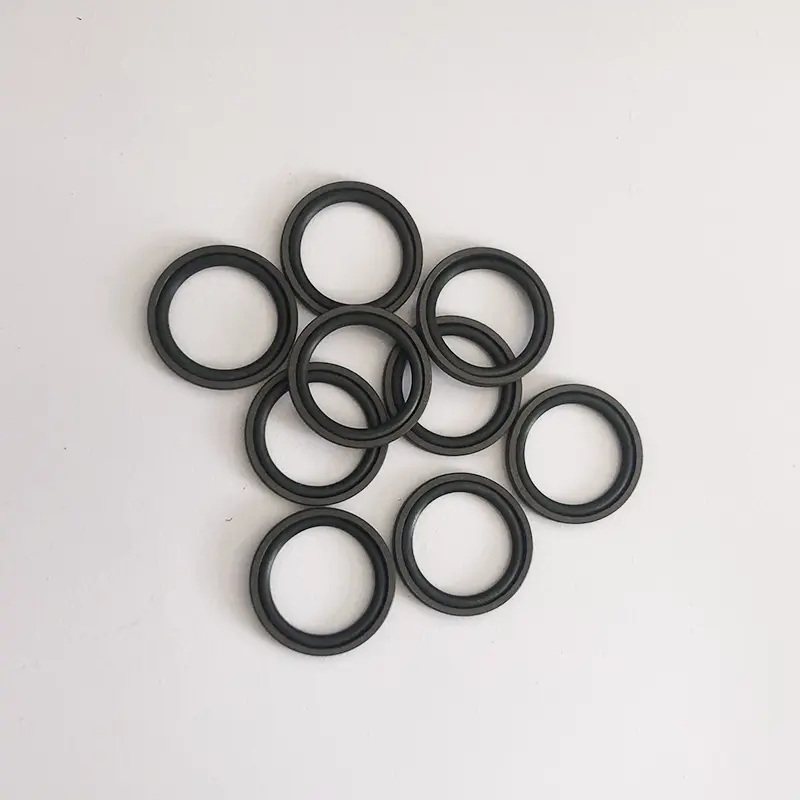

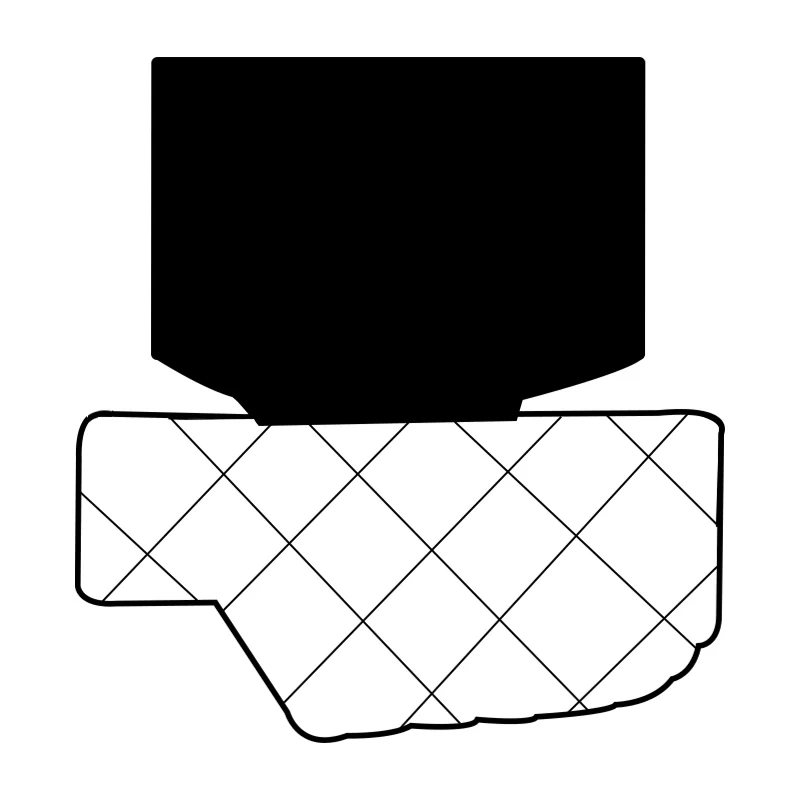

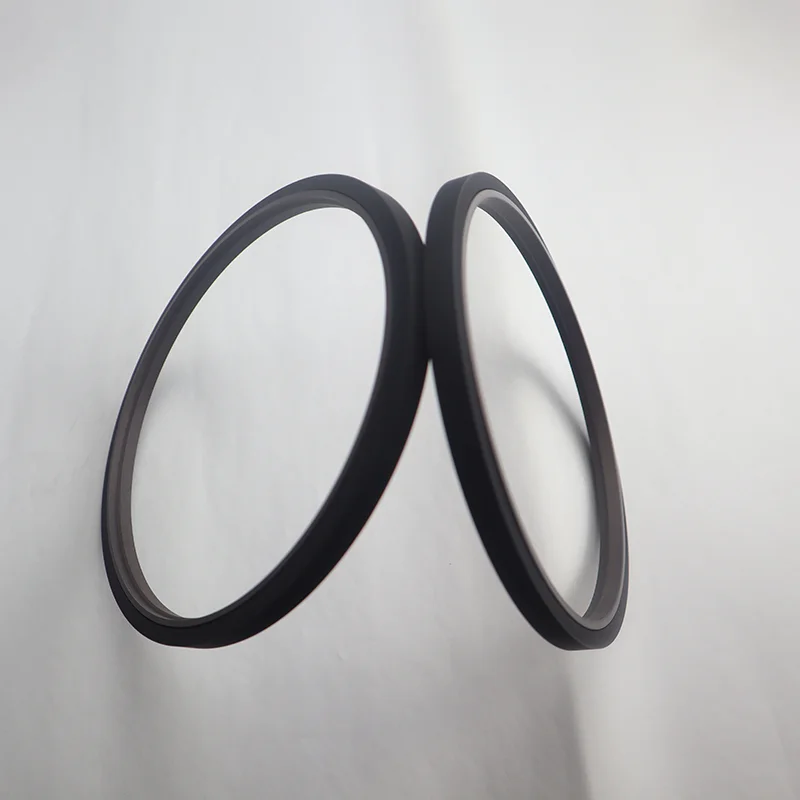

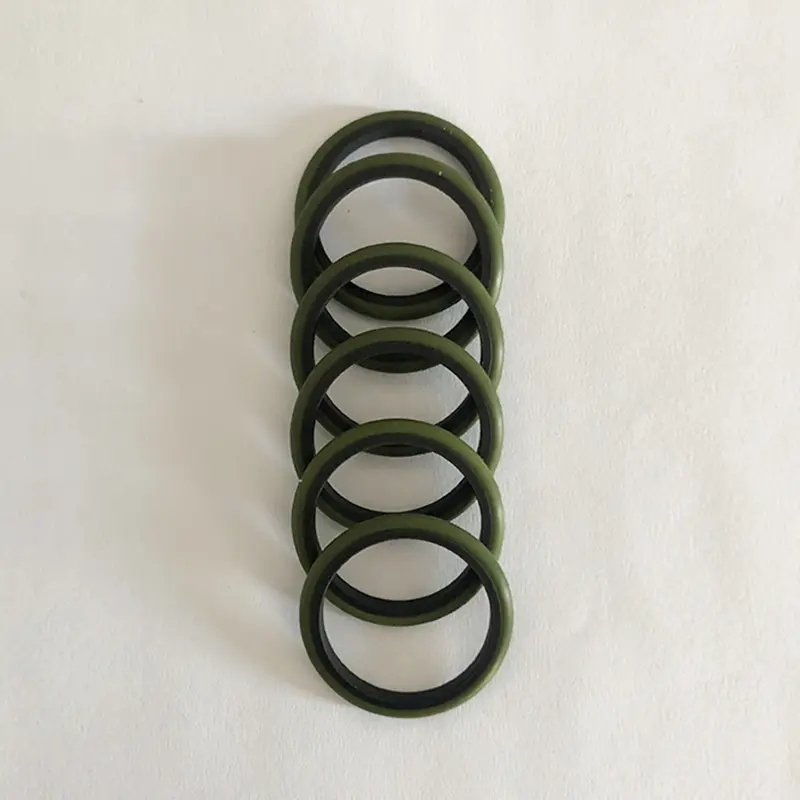

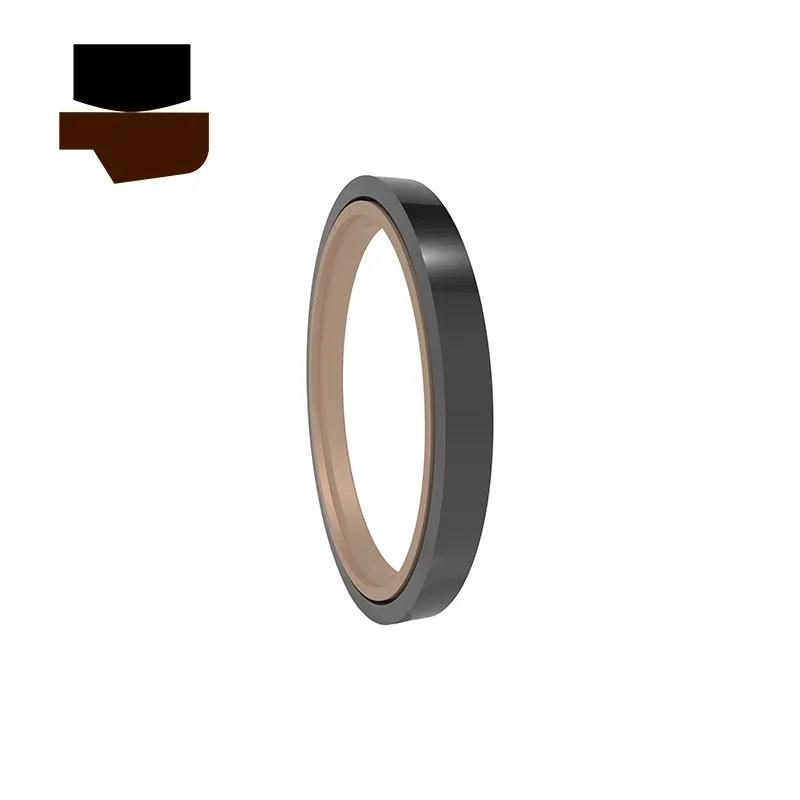

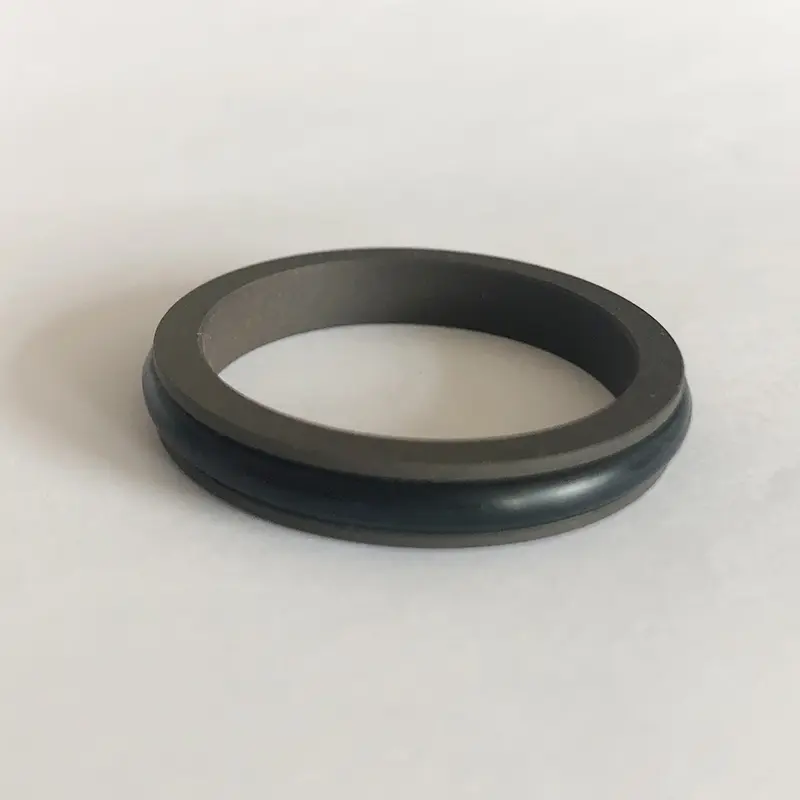

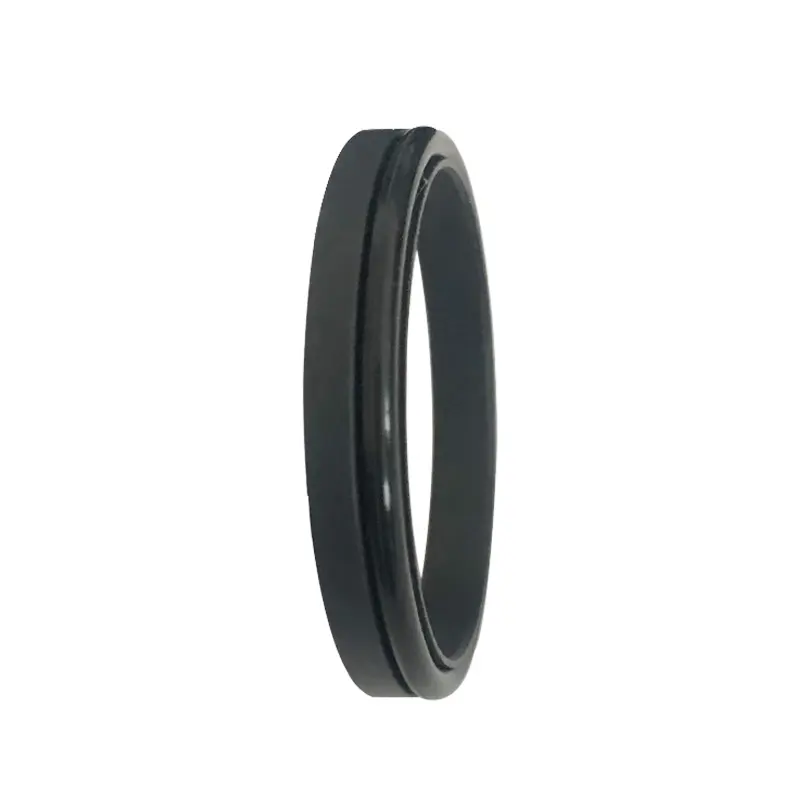

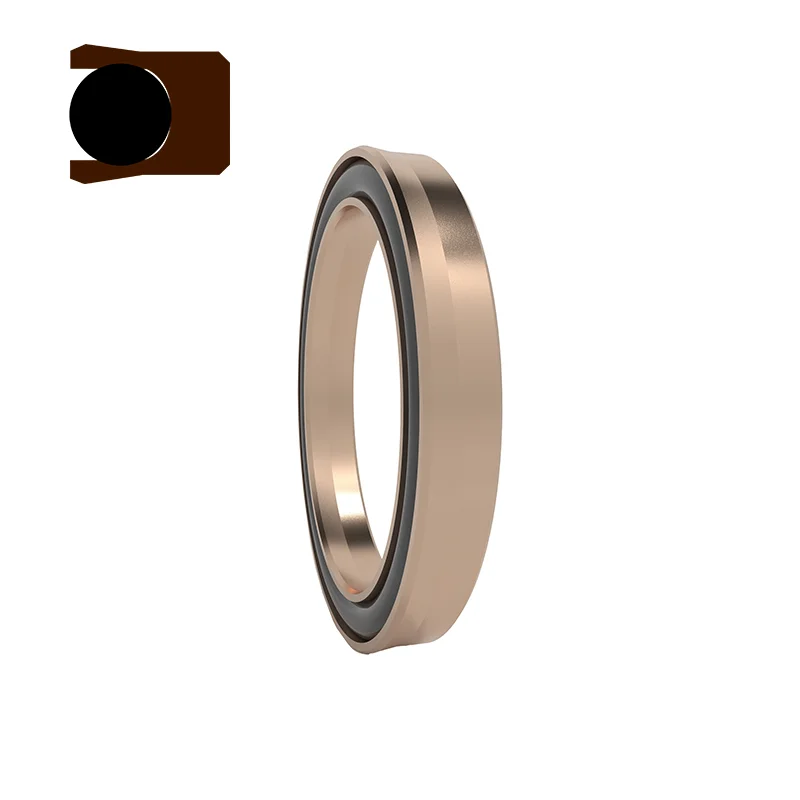

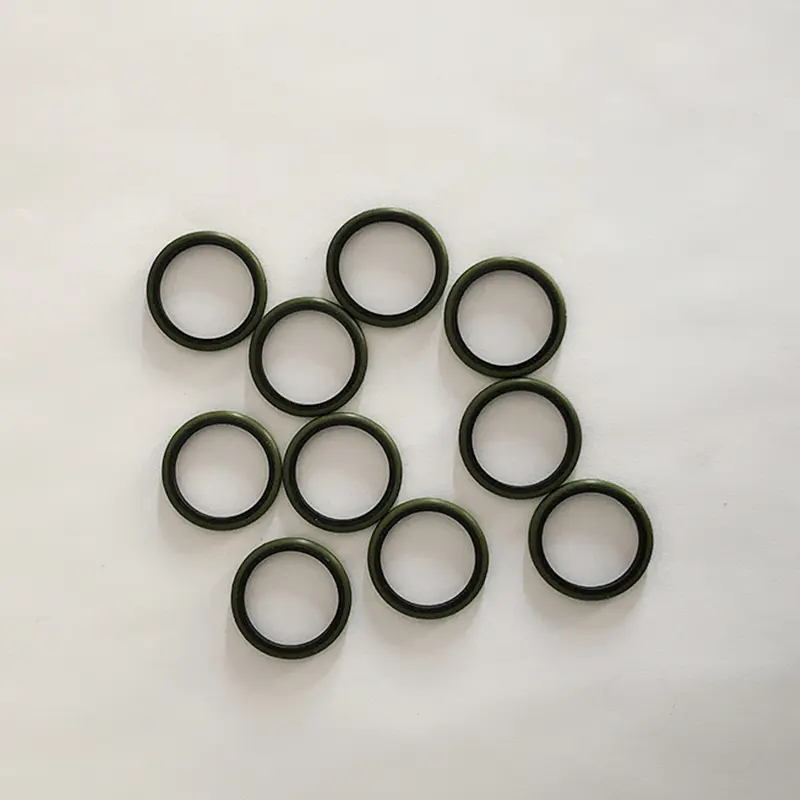

Ang mataas na presyon ng piston rod seals na ibinigay ng Ruichen ay binubuo ng mga singsing na sealing ng PTFE at mga singsing na goma na hugis, na espesyal na ginagamit para sa one-way sealing ng hydraulic reciprocating motion. Nahahati sila sa serye ng RC01-RC14 ayon sa pagtutugma ng mga O-singsing. Kapag nagtatrabaho, ang O-ring ay nagbibigay ng lakas ng radial upang mabayaran ang pagsusuot ng singsing ng sealing, at ang manipis na disenyo ng labi ng singsing ng sealing ay may mahusay na akma. Ang dalawa ay nagtutulungan upang lumikha ng isang mahusay na epekto ng pagbubuklod.
Ang aming mataas na presyon ng piston rod seal ay malawakang ginagamit sa mga machine ng paghuhulma ng iniksyon at mga machine na namatay sa mga pang-industriya na haydroliko, mga excavator at loader sa makinarya ng engineering, hydraulic na bahagi sa paggawa ng sasakyan at pagpapanatili, landing gear at actuators sa aerospace, at hydraulic steering gears at windlass sa shipbuilding. Maaari nilang epektibong matiyak ang matatag na operasyon ng mga hydraulic system at maiwasan ang pagtagas.
Mga Tampok at Aplikasyon ng Produkto:
Mga Tampok:
1. Ang mataas na presyon ng piston rod seal ay maaaring magamit para sa parehong mga hydraulic at pneumatic application.
2. Ang pagganap ng sealing ay palaging mabuti kung ito ay mataas o mababang mga kondisyon ng sealing ng presyon.
3. Mababang alitan, maliit na panimulang paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang.
4. Ang selyo ay may mahabang buhay, na angkop para sa pag-sealing ng langis na walang langis.
5. Maliit na espasyo sa istruktura at madaling pag -install at pagpapanatili.
Naaangkop na mga kondisyon sa pagtatrabaho:
Naaangkop na Mga Kondisyon ng Paggawa Ng Mataas na Pressure Piston Rod Seals (Ang Mga Halaga ng Limitasyon ay Hindi Dapat Lumitaw Sa Parehong Oras)
| Profile | Modelo | Pressure (MPa) | Temperatura (℃) | Bilis (m/s) | Media |
 |
RC01/RC02 | ≤70 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Hydraulic Oil, Flame Retardant Fluid (HFA/HFB), Gas, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Hydraulic Oil, Flame Retardant Fluid (HFA/HFB), Gas, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Ang langis na nakabatay sa hydraulic na mineral, Flame Retardant Fluid (HFA/HFB), Gas, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Ang langis na nakabatay sa hydraulic na mineral, Flame Retardant Fluid (HFA/HFB), Gas, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | Ang langis na nakabatay sa hydraulic na mineral, Flame Retardant Fluid (HFA/HFB), Gas, atbp. |
| -20 ~+180 (pagtutugma ng O-ring FKM) |
Pagpili ng materyal:
1. Ang pagtutugma ng mga materyales na O-Ring ay maaaring mapili: R01 Nitrile Rubber (NBR), RO2 Fluororubber (FKM), atbp.
2. Sealing Ring Materials: Ptfe1, Ptfe2, Ptfe3, Ptfe4, Pu, atbp.
Pag -order ng Halimbawa: (Ang ilang mga modelo lamang ang ipinapakita, mangyaring makipag -ugnay sa amin para sa mga tiyak na modelo ng pag -order)
Order Model RC01-80X89.6x7.8-PTFE3-R01
Model-Rod Diameter x Groove Diameter X Groove Width PTFE3-Modified PTFE Material Code R01 O-Ring Material Code
Order Model RC03-80X89X10-PTFE3-R01
Model-Rod Diameter x Groove Diameter X Groove Width PTFE3-Modified PTFE Material Code R01-O-Ring Material Code
Order Model RC06-80X89.9x9.2-PTFE3-R01
Model-Rod Diameter x Groove Diameter X Groove Width PTFE3-Modified PTFE Material Code R01 O-Ring Material Code
Order Model RC08-80X90.2X11.2-PTFE3-R01 Model-Rod Diameter X Groove Diameter X Groove Width-Material Code
Mga pagtutukoy:
(Ang ilang mga modelo lamang ang ipinapakita, mangyaring makipag -ugnay sa amin para sa mga tukoy na modelo ng order)

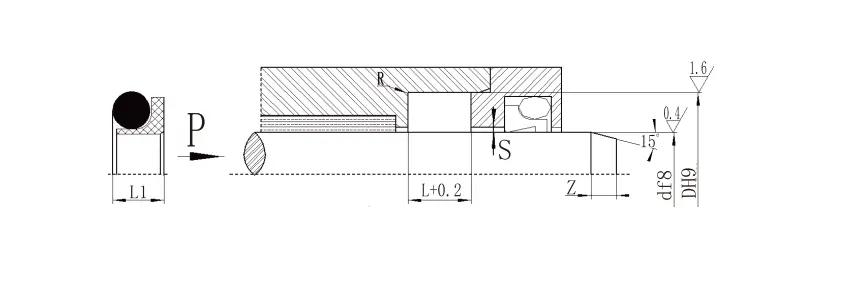

| 4.1 RC01 Mga pagtutukoy (mga produkto ng anumang laki sa talahanayan ng pagtutukoy ay maaaring magawa) | ||||||||||
| DF8 Karaniwang uri RC01 |
DF8 Magaan na pagkarga RC01-Q |
DF8 Malakas na pagkarga RC01-Z |

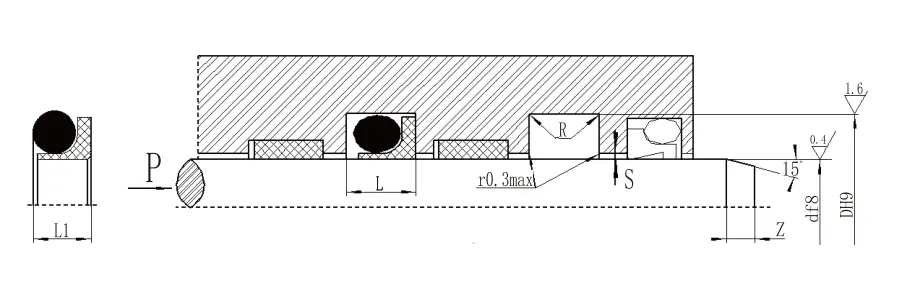

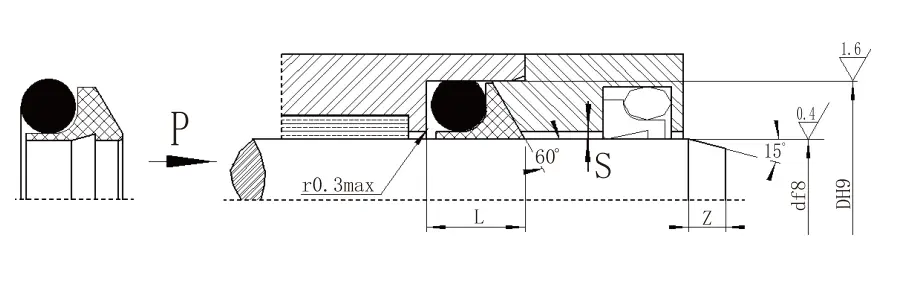

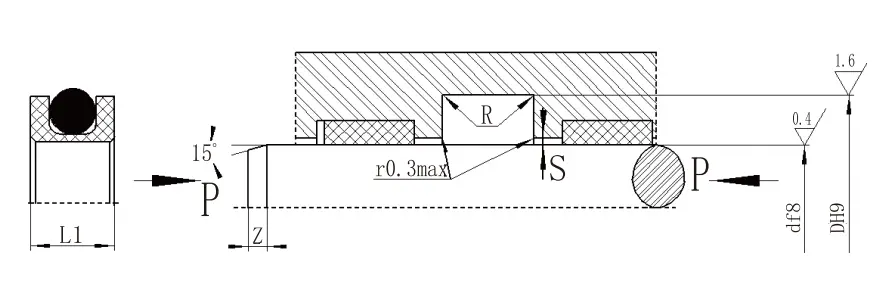

D H9 | L+0.2 | L1 | RMax | SMax | Zmin | d0 | |
| <20Mpa | <40Mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Tandaan: 1. Para sa ≤30mm, inirerekumenda na gumamit ng bukas na uka. | ||||||||||
| 2. Para sa pag -install ng integral (sarado) mga seal ng uka, mangyaring sumangguni sa gabay sa pag -install ng aming kumpanya. 3. Para sa presyon> 40MPa, ang ugat na lugar ng selyo ay gumagamit ng tolerance ng H8/F8. | ||||||||||
| 4.1 RC03 Pagtukoy sa talahanayan ng Parameter (ang mga produkto ng anumang laki sa talahanayan ng pagtutukoy ay maaaring magawa) | |||||||
| D F8 | D H9 | L+0.2 | SHAX | Zmin | d0 |
|
|
| <40Mpa | <60Mpa |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| TANDAAN: 1. Para sa presyon> 60MPa, ang lugar ng ugat ng selyo ay gumagamit ng H8/F8 Fit Tolerance, at ang ultra-high pressure seal smax <0.05. | |||||||
| 2. Mangyaring kumunsulta sa aming kumpanya kapag dapat gamitin ang isang saradong istraktura ng uka. | |||||||
| 4.1 RC06 Mga pagtutukoy (mga produkto ng anumang laki sa talahanayan ng pagtutukoy ay maaaring magawa) | ||||||||||
| D F8 Karaniwang uri RC06 |
D F8 Magaan na pagkarga RC06-Q |
D F8 Malakas na pagkarga RC06-Z |
D H9 | L+0.2 | L1 | RMax | SMax | Zmin | d0 | |
| <20Mpa | <40Mpa | |||||||||
| - | 4 ~ 17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Tandaan: 1. Para sa diameter ng baras ≤70mm, inirerekumenda na gumamit ng bukas na uka. Para sa pag -install ng integral (sarado) mga seal ng uka, mangyaring sumangguni sa gabay sa pag -install. | ||||||||||
| 2. Para sa presyon> 40MPa, ang ugat na lugar ng selyo ay gumagamit ng tolerance ng H8/F8. | ||||||||||
| 4.1 RC08 Mga pagtutukoy (mga produkto ng anumang laki sa talahanayan ng pagtutukoy ay maaaring magawa) | ||||||||||
| Pamantayang Uri ng DF8 RC08 | Banayad na pag-load DF8 RC08-Q | Malakas na pagkarga DF8 RC08-Z | Diameter ng Groove D H9 | Lapad ng Groove L+0.2 |
Taas ng Selyo L1 | Mga bilog na sulok rMax | Radial clearance sMax | Chamfer Zmin |
O-ring wire diamete d0 | |
| <20Mpa | <60Mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Tandaan: 1. Mangyaring kumunsulta sa aming kumpanya kung kinakailangan ang saradong uka. | ||||||||||
| 2. Pressure> 60MPa, Root H8/F8 Pagtutugma ng Tolerance, Ultra-High Pressure Seal Smax <0.05. | ||||||||||
