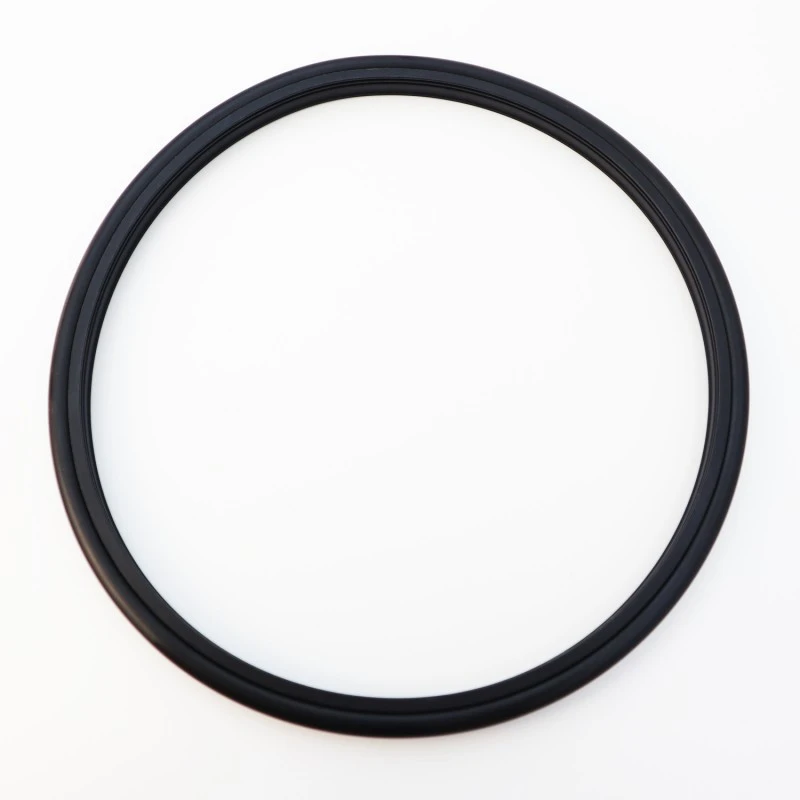

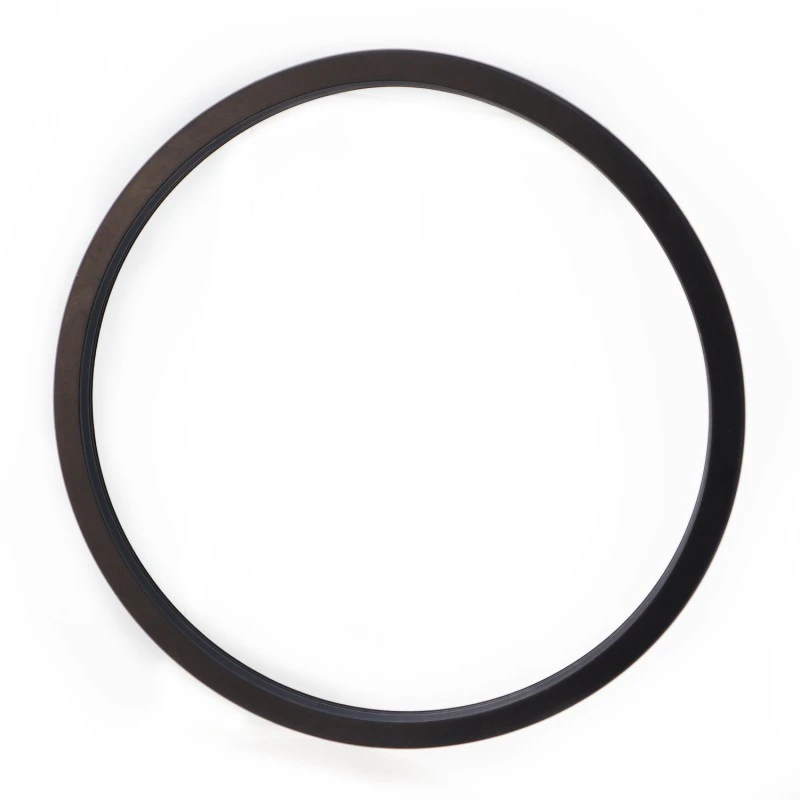

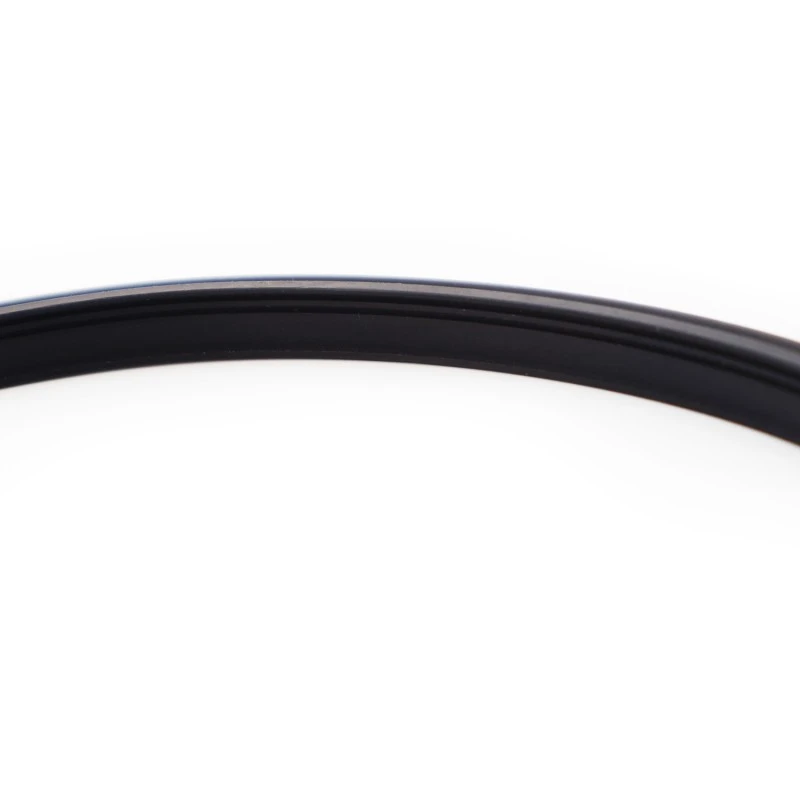

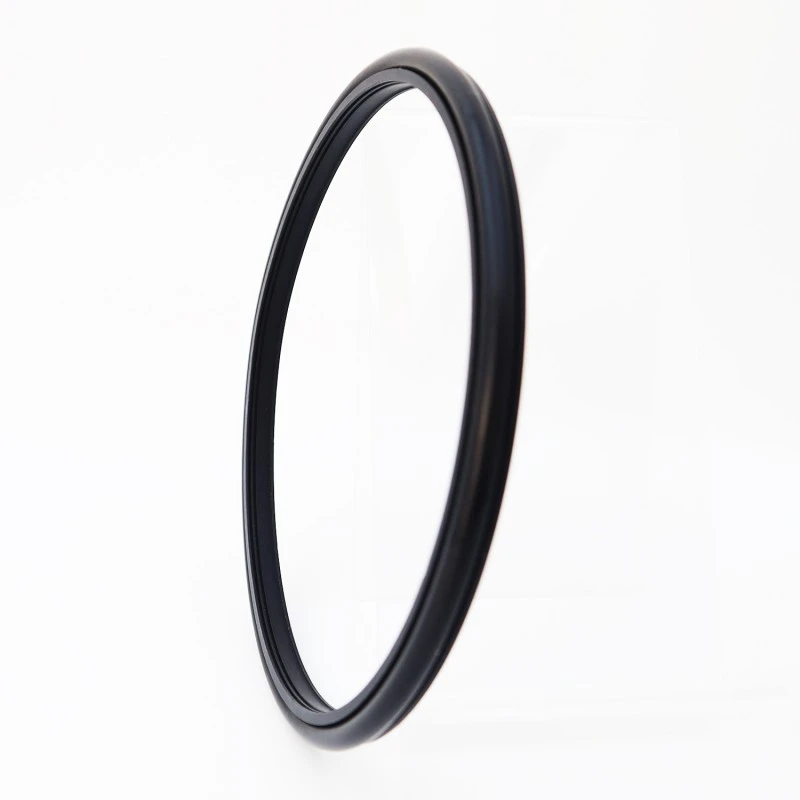

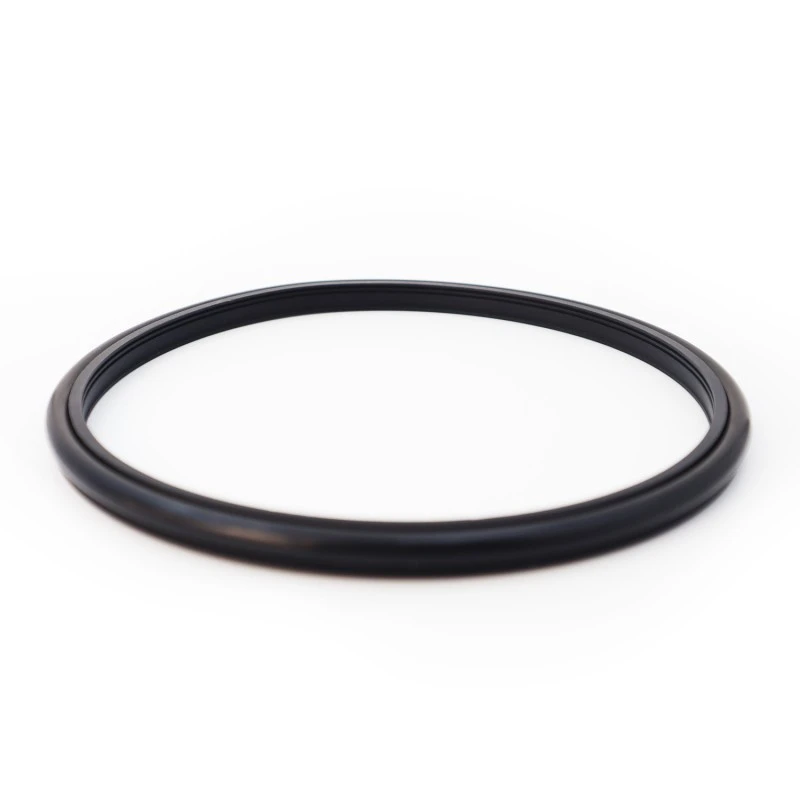

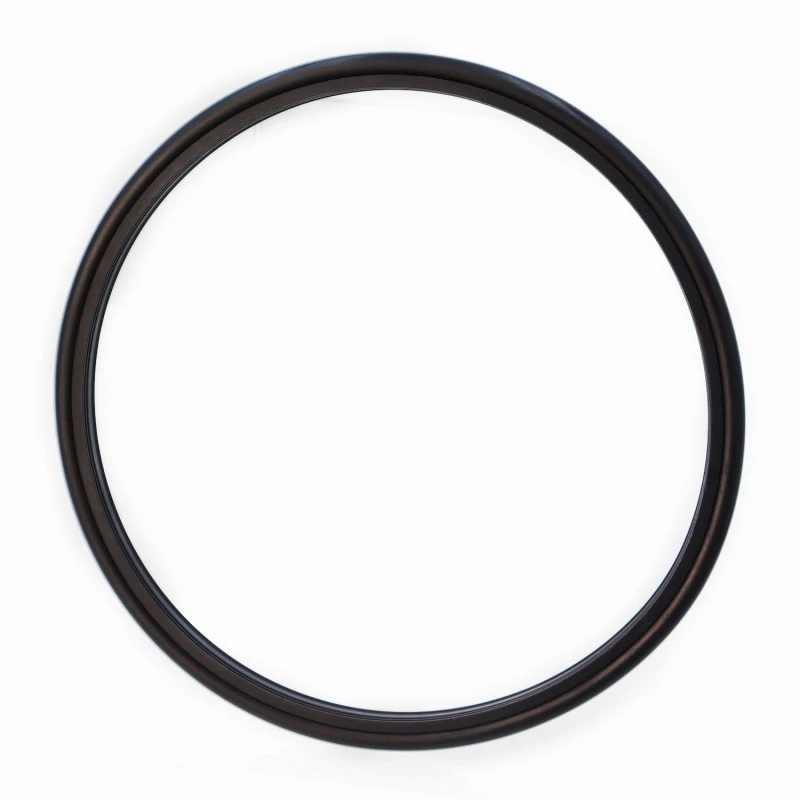

Shaft Seal para sa High-Pressure Cement Slurry: Mataas na habang-buhay, mababang friction, mahusay na pagganap ng sealing, compact na disenyo, at madaling pag-install, paggamit, at pagpapanatili. Ang espesyal na sealing lip at optimized na disenyo ng kapal nito ay nagbibigay ng magandang sealing kahit na sa malupit na media gaya ng cement slurry. Kapag ginamit para sa pagse-seal ng mala-putik na media, inirerekomenda namin ang pagpapadulas ng grasa sa pagitan ng dalawa (o higit pang) seal.
Mga naaangkop na kundisyon sa pagpapatakbo (hindi dapat mangyari nang sabay-sabay ang paglilimita sa mga halaga)
|
Presyon/MPa |
Temperatura / °C |
Bilis / m/s |
Katamtaman |
|
|
Reciprocating motion |
Paikot na paggalaw |
|||
|
≤100 |
-35~+100 (na may katugmang NBR O-rings) |
≤6 |
≤2 |
Tubig, putik, krudo, haydroliko na langis, emulsyon |
|
-20~+200 (na may katugmang O-ring FKM) |
||||
Kapag nakatagpo ka ng anumang mga katanungan o emerhensiya habang ginagamit ang iyong mga produkto, maaari kang makipag-ugnayan kay Ruichen anumang oras. Nagbibigay kami ng 7 x 24 na oras na teknikal na konsultasyon hotline para sa paghawak ng mga kagyat na teknikal na problema.
Kung sakaling magkaroon ng pagtagas ng seal, abnormal na pagkasira o anumang pagkabigo sa pagganap, agad na sisimulan ng aming technical support team ang proseso ng pagtugon sa pamamagitan ng isang tawag sa telepono o email. Maaari kaming magbigay sa iyo ng paunang paghatol at mga solusyon sa pamamagitan ng malayuang pagsusuri sa video, pagsusuri ng imahe at iba pang mga pamamaraan. Para sa mga kumplikadong problema, nangangako kaming magbibigay ng paunang ulat ng pagsusuri sa loob ng 48 oras, at kung kinakailangan, magpadala ng mga inhinyero sa site upang magbigay ng teknikal na suporta, at sama-samang siyasatin ang problema sa iyo hanggang sa ganap na malutas ang problema.
Pagpili ng materyal
1. Ang mga angkop na materyales sa O-ring ay kinabibilangan ng: R01 Nitrile Butadiene Rubber (NBR), R02 Fluororubber (FKM), atbp.
2. Mga materyales sa sealing ring: Standard material na PTFE4, kasama sa iba pang opsyonal na materyales ang PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, atbp.
Halimbawa ng Pag-order
Pag-order ng modelo RC2061-80*91.7*7.6-PTFE4-R01 Modelo - Shaft Diameter * Groove Diameter * Groove Width - Material Code

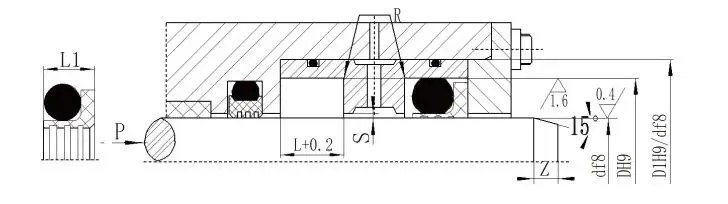

(a) Bukas na istraktura

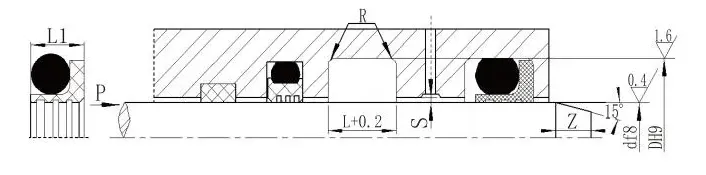

(b) Saradong istraktura
Mga pagtutukoy (anumang laki sa loob ng tinukoy na hanay ay magagamit)
|
Saklaw ng diameter ng shaft Karaniwang uri d f8 RC2061 |
Saklaw ng diameter ng baras Mabigat na uri ng pagkarga d f8 RC2061-Z |
Diametro ng uka DH9 |
Lapad ng uka L+0.2 |
Lapad ng selyo L1 |
Mga bilugan na sulok Rmax |
Radial clearance Smax |
Chamfer Zmin |
O-ring na diameter ng wire |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Tandaan: 1. Para sa mga diameter ng shaft ≤ 30mm, inirerekomenda ang isang open groove na disenyo.
2. Kapag ginamit para sa rotary seal, inirerekomenda ang surface hardness na HRC ≥ 58 para sa rotary shaft.
3. Para sa mga pressure na higit sa 30MPa, inirerekomenda ang H8/8 fit para sa extrusion gap.
