Ang aming elemento ng gabay sa mataas na presyon ng presyon ay may maraming iba't ibang uri.

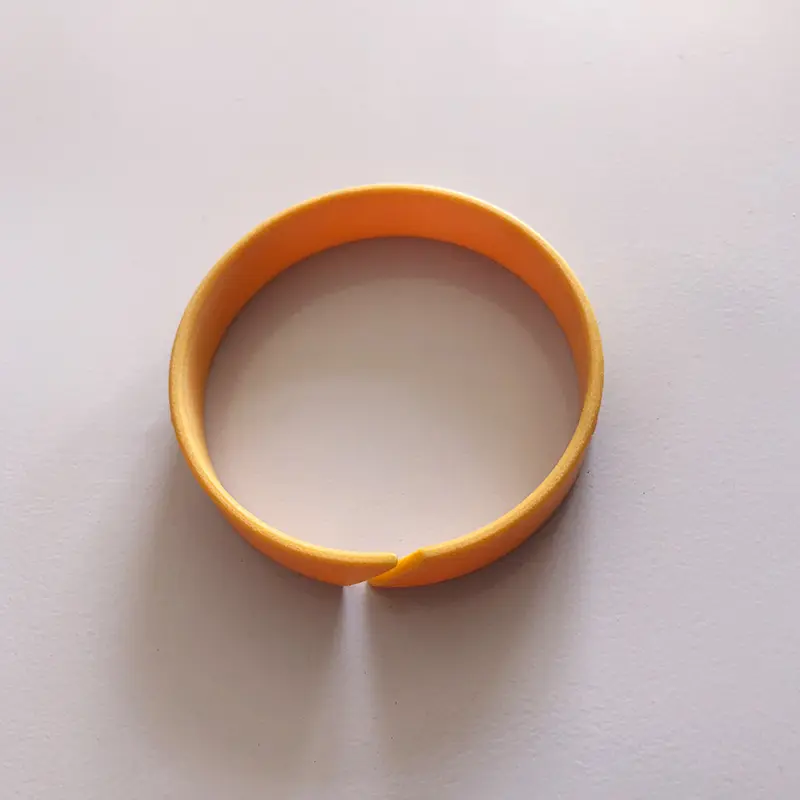

Ang singsing ng suporta ay isang mahalagang pangunahing sangkap ng hydraulic cylinder. Ang Ruichen Seal ay matagumpay na nakabuo ng tela na pinalakas na phenolic na suporta sa singsing (BELT) upang sumunod sa pagbuo ng international sliding singsing na pinagsama ng selyo at malambot na istraktura ng suporta. Matapos ang mga taon ng pagsasanay, ang kalidad ay lumampas sa mga katulad na mga produktong dayuhan at mahusay na natanggap ng mga gumagamit. Ang talahanayan ng pagganap ay maaaring magamit para sa sanggunian.

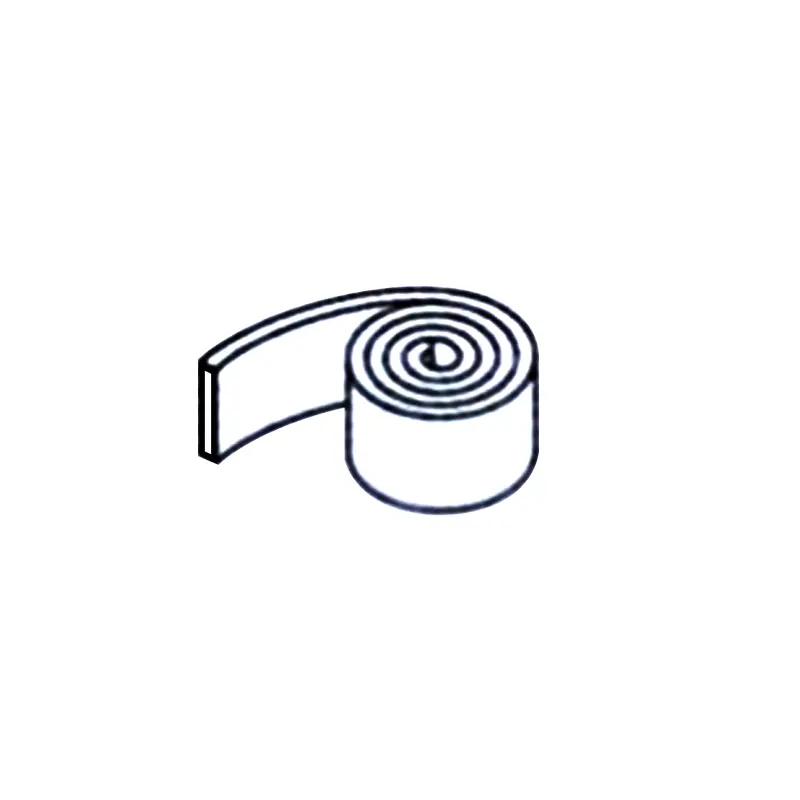

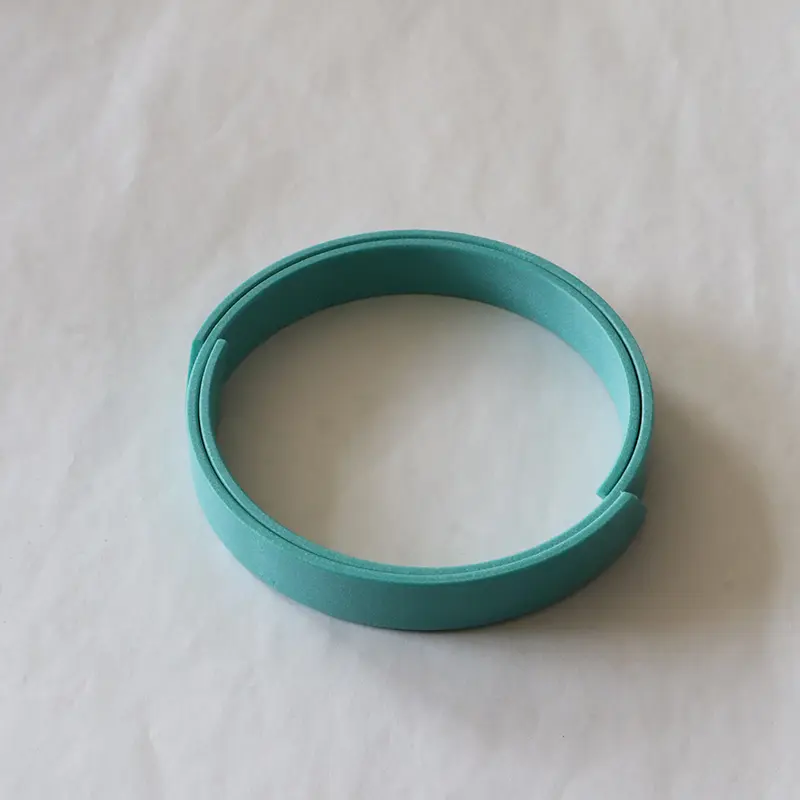

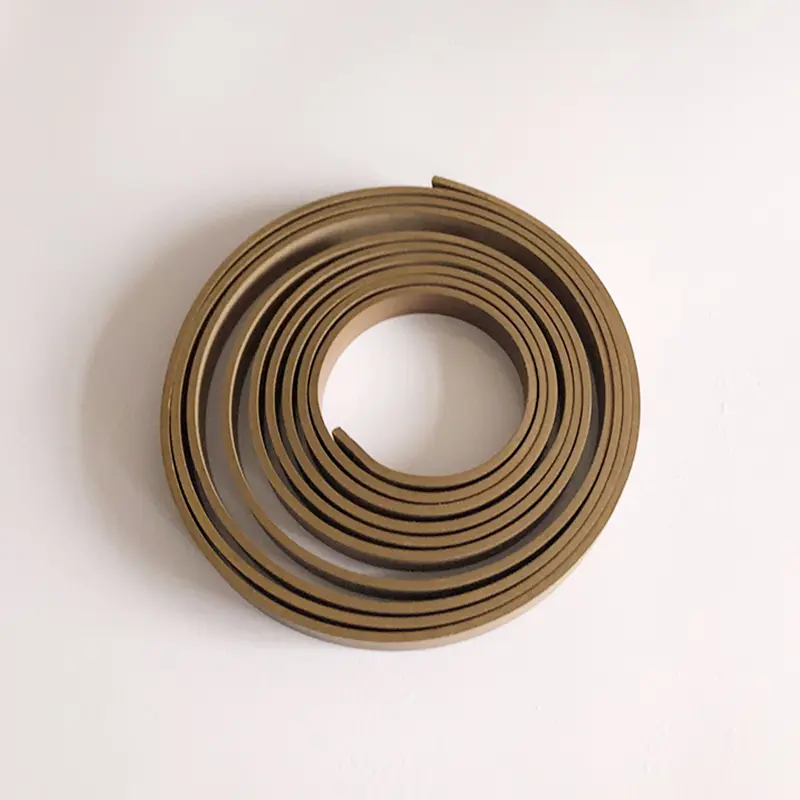

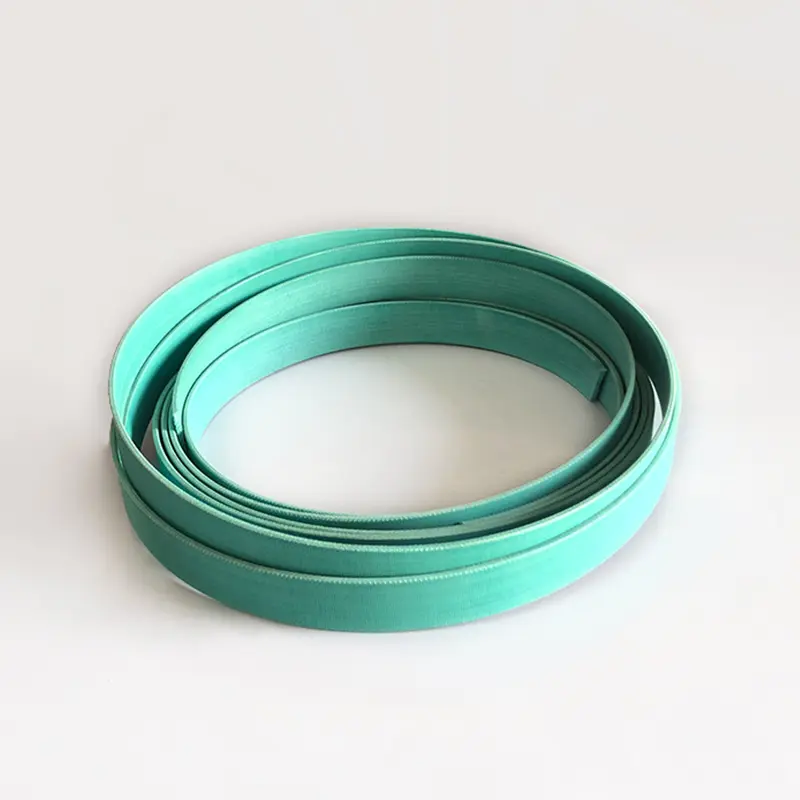

Sa mga tuntunin ng gabay na sinturon, ang RC1081 na pinatibay na polytetraethylene guide belt ay nagdaragdag ng tanso na pulbos sa PTFE, atbp. Ang RC1082 na tela na pinalakas na gabay na gabay ay nagpatibay ng phenolic na tela na pinalakas na materyal, at ang kapasidad ng pag-load ng radial na ito ay mas mahusay kaysa sa PTFE Guide Belt. Parehong ibinibigay sa mga rolyo, na madaling i -cut at mai -install, at maiiwasan ang pakikipag -ugnay sa metal. Ang RCS at RCT gabay na singsing ay ginagamit para sa piston rod at piston ayon sa pagkakabanggit.
Ang mga singsing na lumalaban sa wear ay may pag-andar ng tumpak na paggabay sa piston o piston rod sa haydroliko na silindro at sumisipsip ng radial force, na maaaring maiwasan ang pakikipag-ugnay sa metal. Kung ikukumpara sa mga singsing na may suot na metal, ang mga singsing na hindi metallic na may suot ay may mga pakinabang ng paglaban sa pagsusuot, pag-iwas sa pakikipag-ugnay sa metal, pagsugpo sa panginginig ng boses, na nagpapahintulot sa mas malaking clearance ng radial, simpleng mga grooves at madaling pag-install, at mababang mga gastos sa pagpapanatili. Malawakang ginagamit ang mga ito. Kabilang sa mga ito, ang mga singsing na pinatibay ng tela at PTFE gabay ay magagamit sa mga on-site na pagputol at handa na gamitin na mga uri.
Sa mga tuntunin ng mga gabay na manggas, ang GFAI ay ginagamit para sa mga piston rod, na may pagsuporta, paggabay at mga function na alikabok; Ginagamit din ang GFI para sa mga piston rod, naglalaro ng isang suportang at gabay na papel; Ang GFA ay ginagamit para sa mga piston, na nagbibigay ng pagsuporta at paggabay. Ang mga produktong ito ay tumutulong sa mga hydraulic cylinders na gumana nang matatag sa lahat ng aspeto.
Mga Tampok at Aplikasyon ng Produkto:
Pag -order ng Halimbawa:

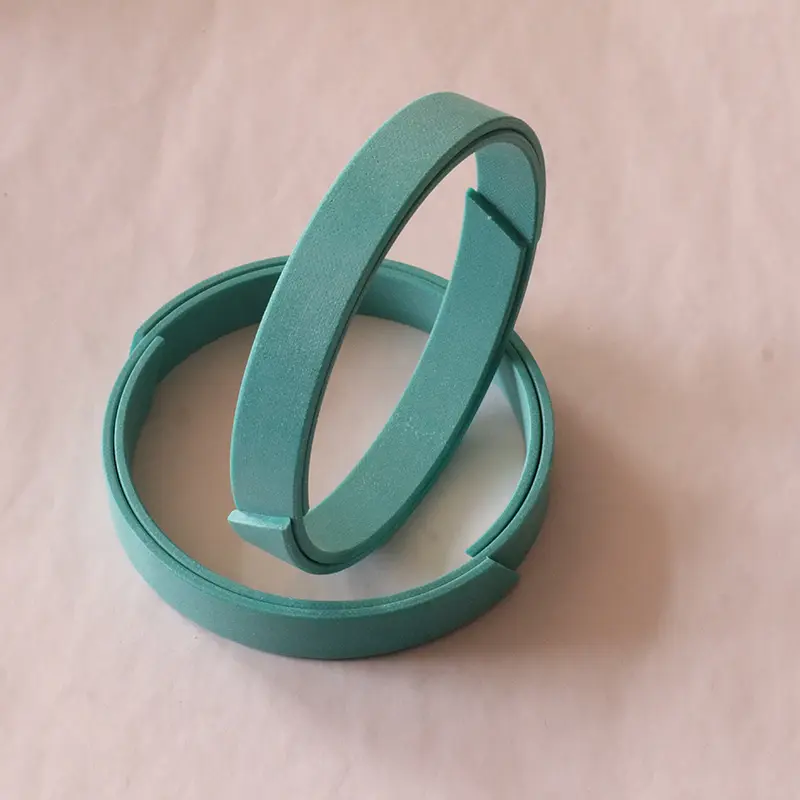

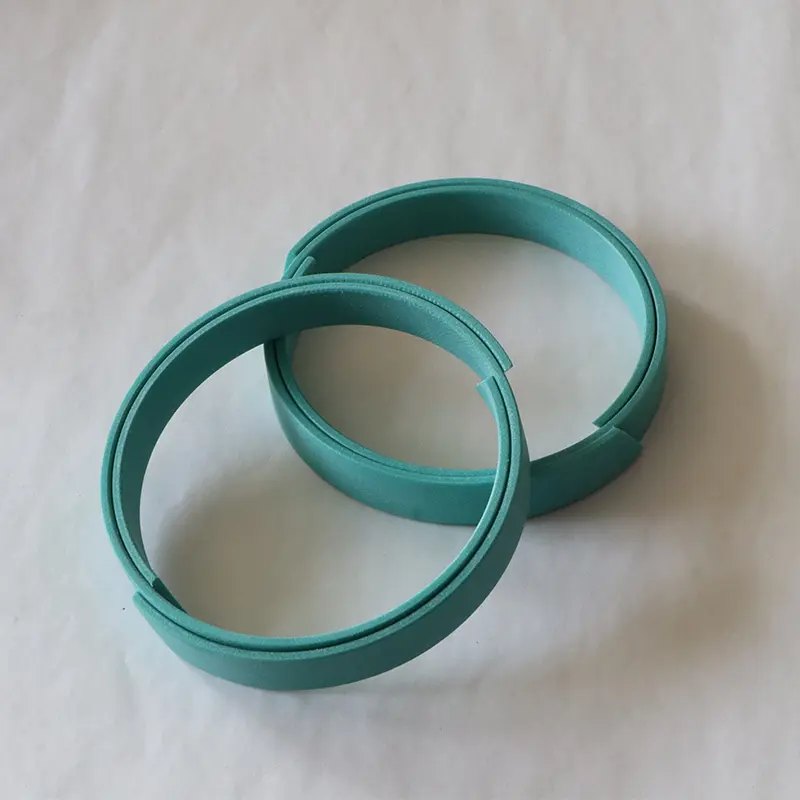

PTFE Guide Tape Ordering Halimbawa RC1081-9.7x2.5

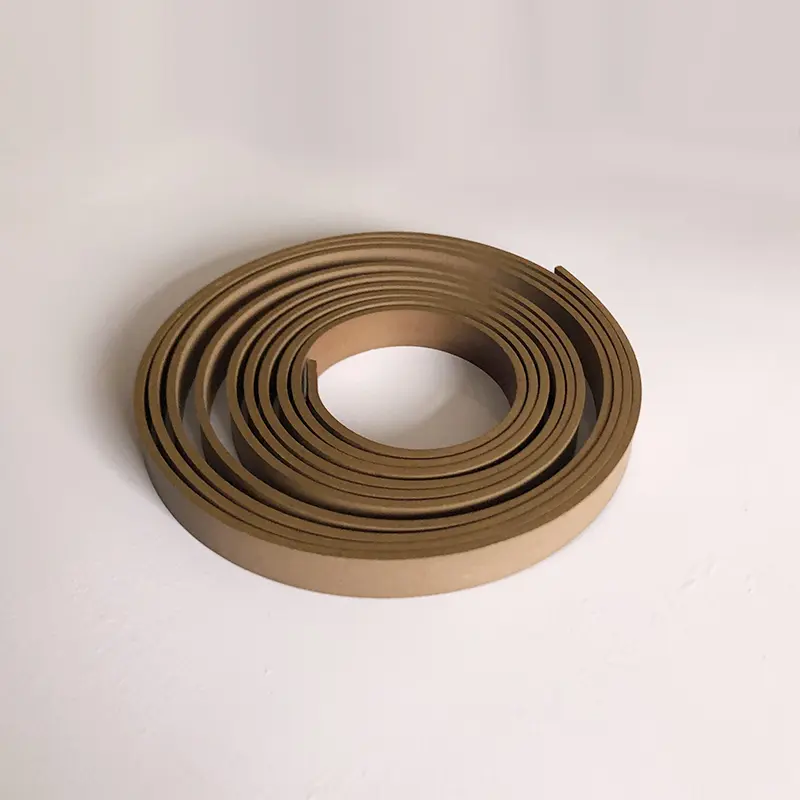

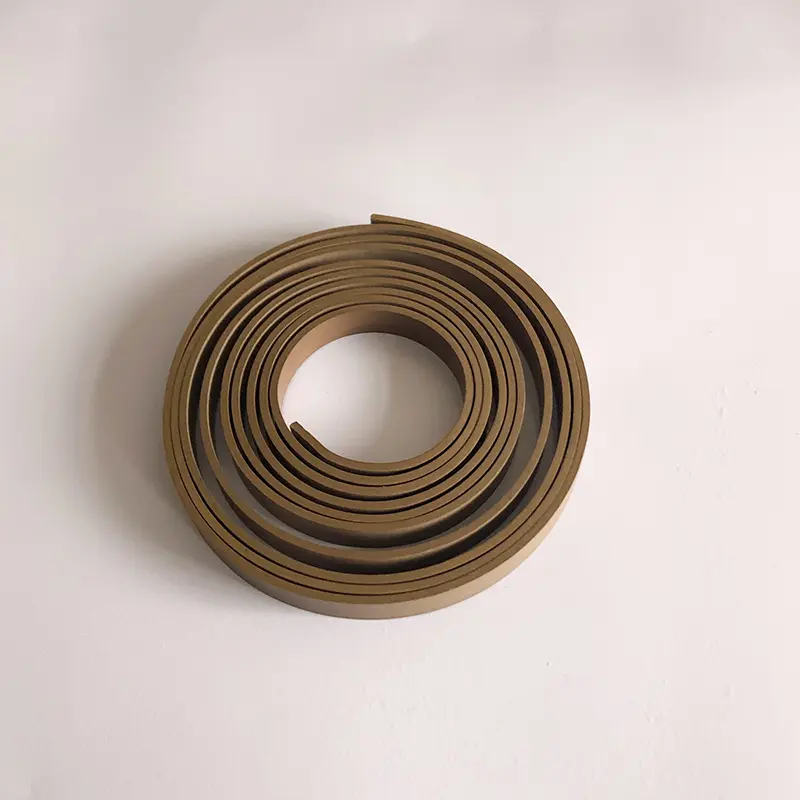

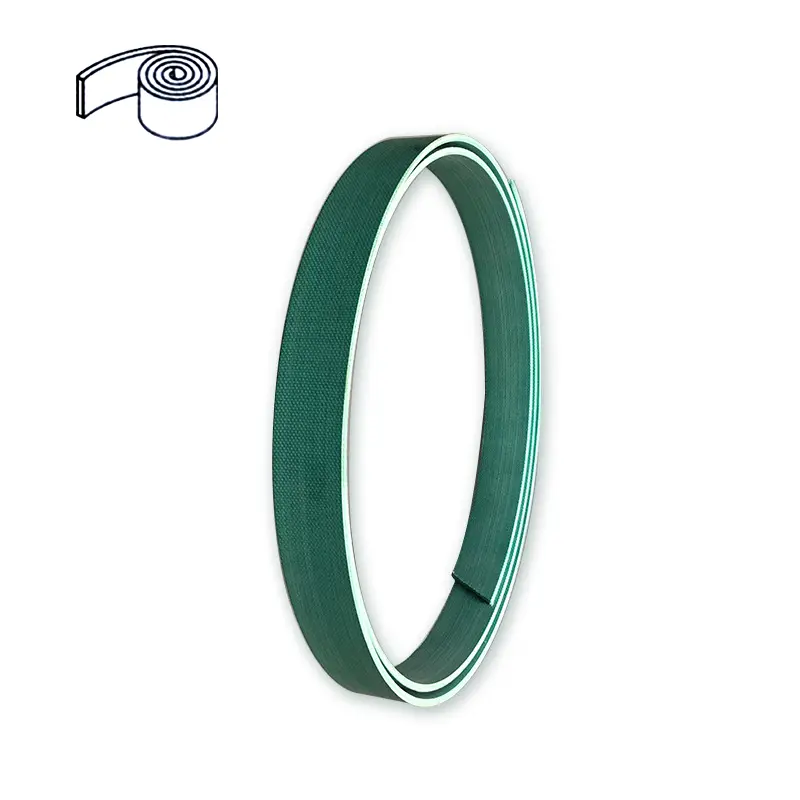

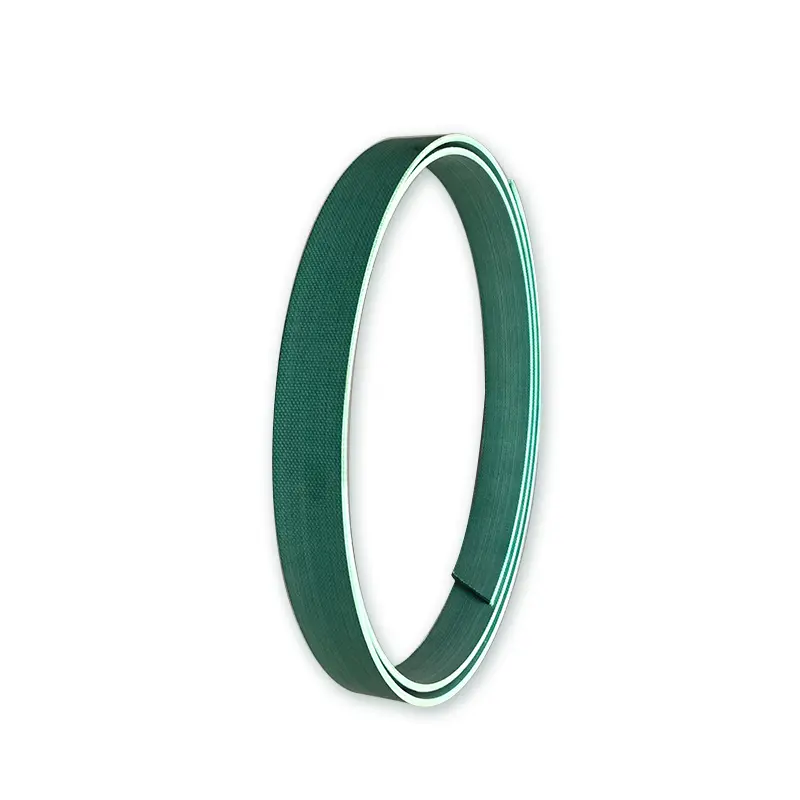

Phenolic Cloth Guide Tape Ordering Halimbawa RC1082-9.7x2.5

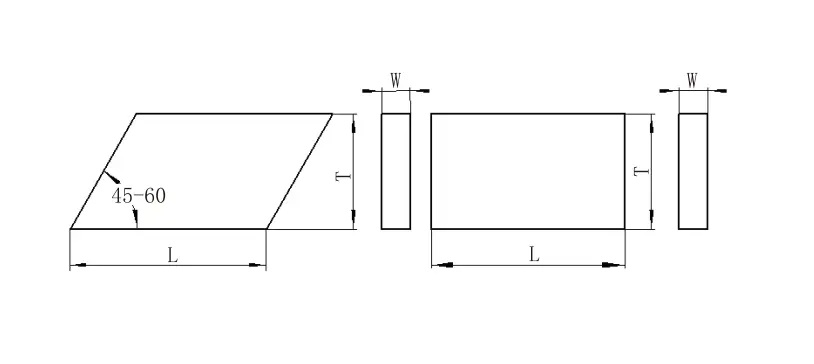

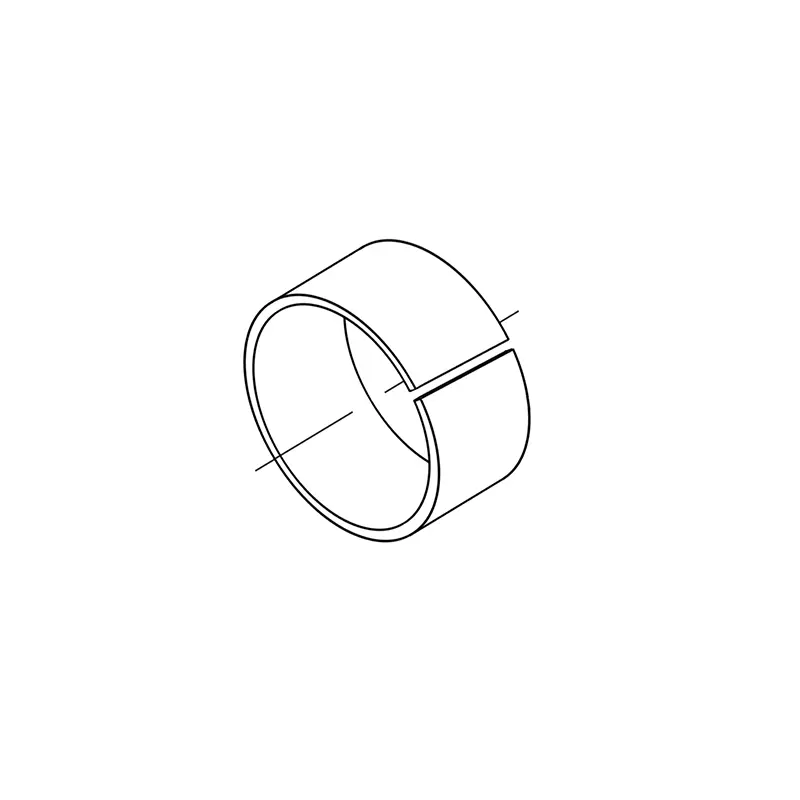

Pagkalkula ng haba ng pagputol
Para sa baras: l = 3.1 (d+w) para sa butas: l = 3.1 (d-w)
L --- Haba ng singsing D --- Diameter ng Shaft D --- Hole Diameter W --- Ring Thickness Z --- Gupitin ang Clearance

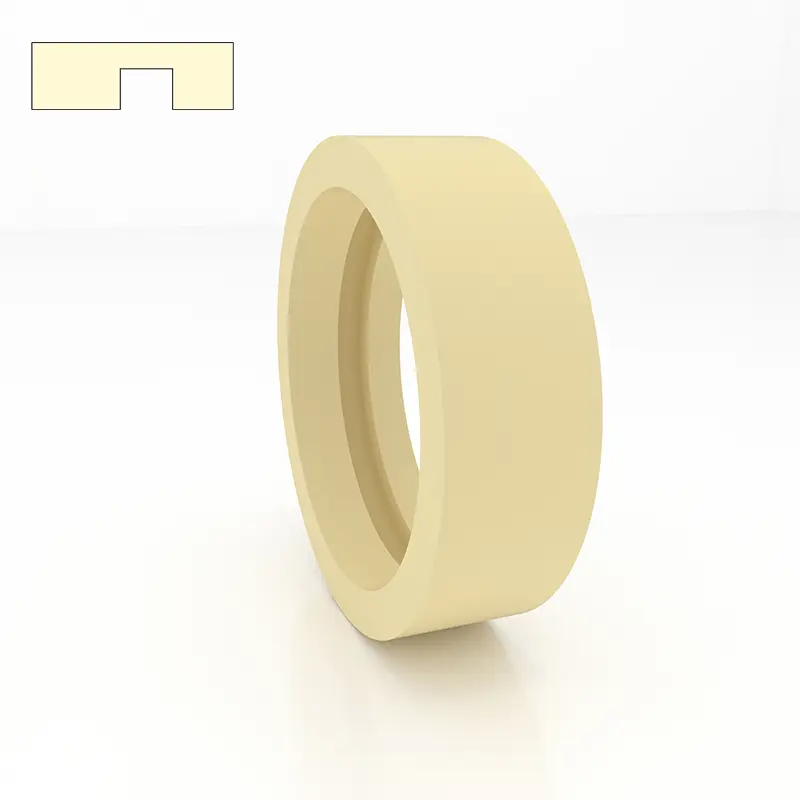

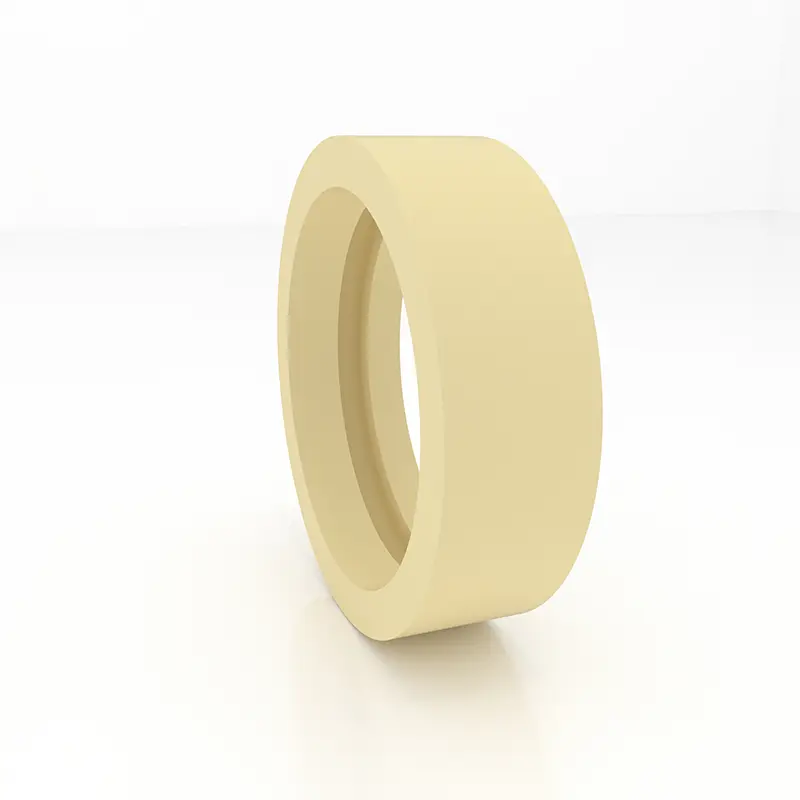

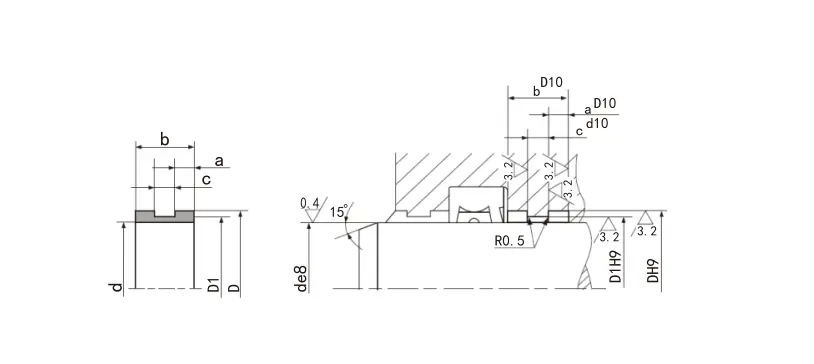

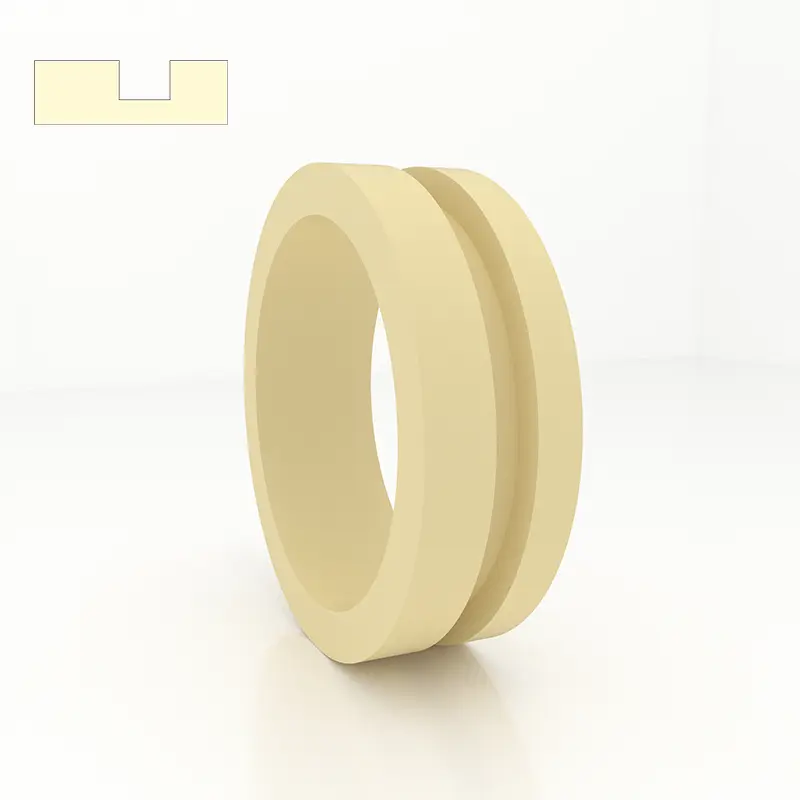

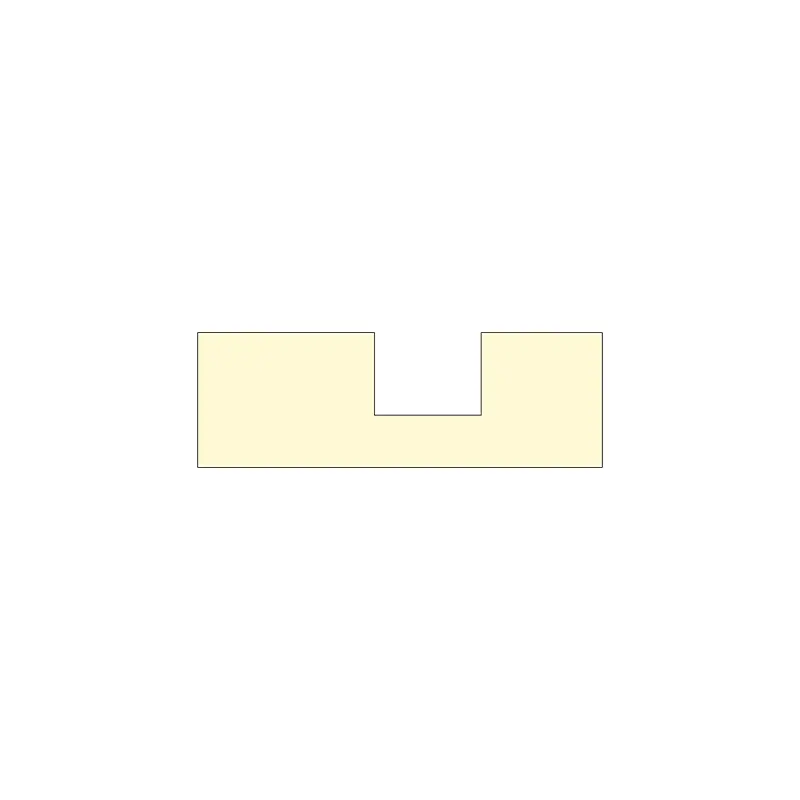

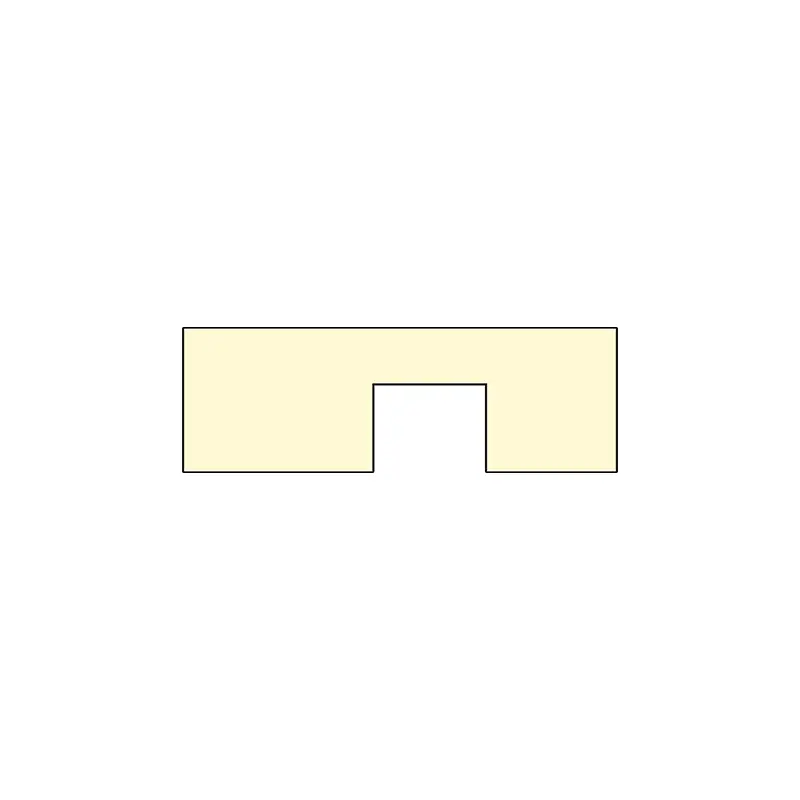

Gabay sa manggas gfai
1. Pagganap at Paggamit: Ang gabay ng manggas na GFAI ay isang gabay na manggas para sa piston rod, na sumusuporta at gumagabay sa piston rod at may dustproof function.
2. Materyal: Nylon PA, Polyoxymethylene Pom at Polytetrafluoroethylene Ptfe.
3. Mga Kondisyon sa Paggawa: temperatura ng Paggawa: -55 ～+225 ℃ (Ang PTFE ay ginagamit sa itaas ng 120 ℃).
4. Pamantayan sa Disenyo: Kapag nagdidisenyo at pumipili, sumangguni sa serye ng FAI ng Hunger Company.
5. Pamamaraan sa Pag-order at Pag-order: Gabay sa Sleeve GFAI ay minarkahan ng numero ng order, Halimbawa: GFAI-0600PTFE

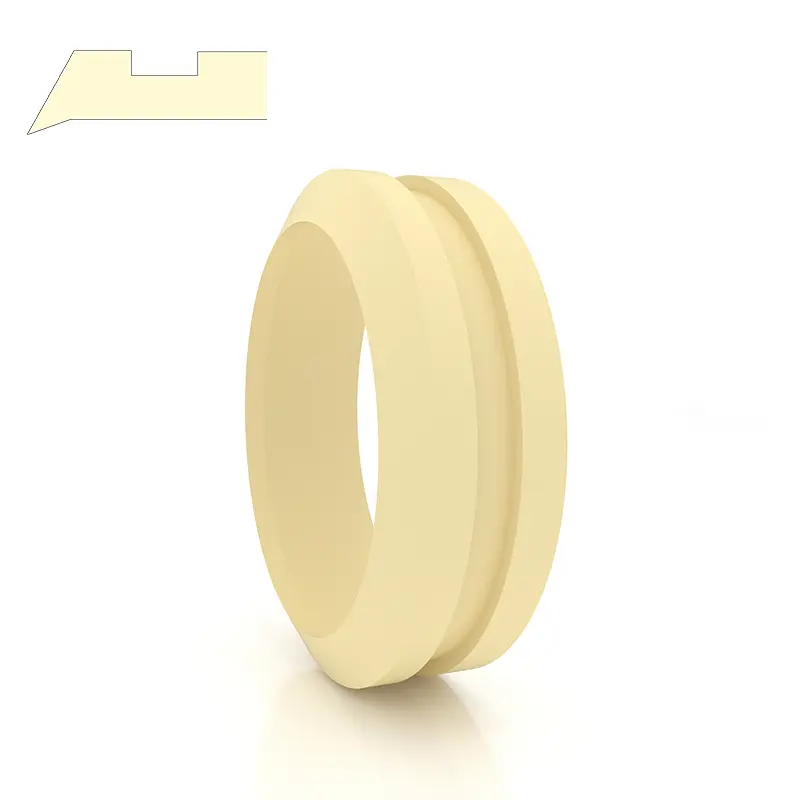

Gabay sa manggas gfi
1. Pagganap at Paggamit: Ang gabay ng manggas ng GFI ay isang gabay na manggas para sa piston rod, na sumusuporta at gumagabay sa piston rod.
2. Materyal: Nylon PA, Polyoxymethylene Pom at Polytetrafluoroethylene Ptfe.
3. Mga Kondisyon sa Paggawa: temperatura ng Paggawa: -55 ~+255 ℃ (Ang PTFE ay ginagamit sa itaas ng 120 ℃)
4. Pamantayan sa Disenyo: Kapag nagdidisenyo at pumipili, sumangguni sa serye ng FI Hunger.
5. Pamamaraan sa Pagmarka at Pag-order: Gabay sa Sleeve GFI ay minarkahan ng numero ng order, Halimbawa: GFI-0360PA

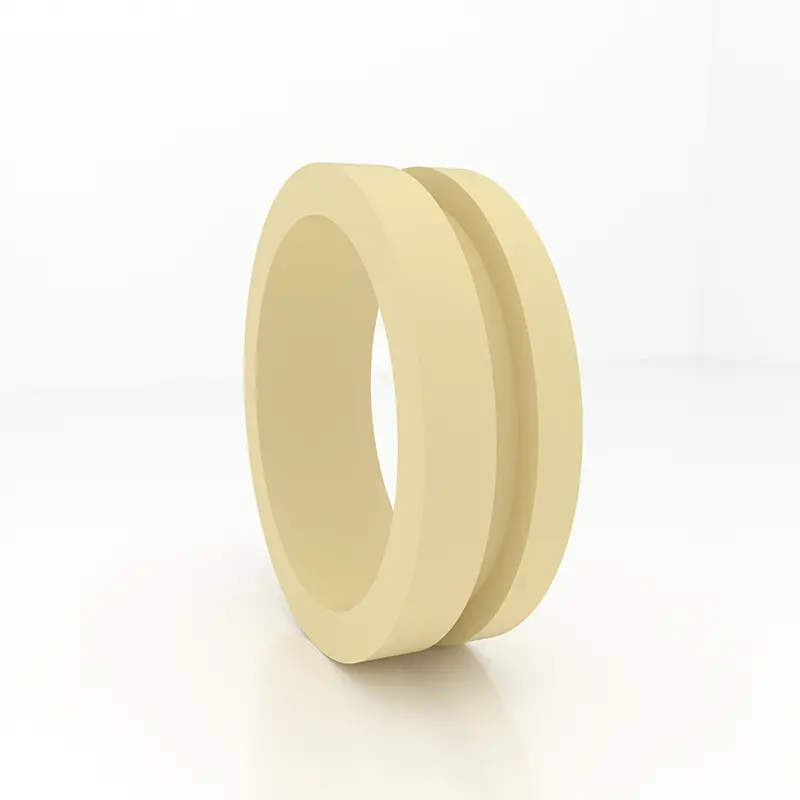

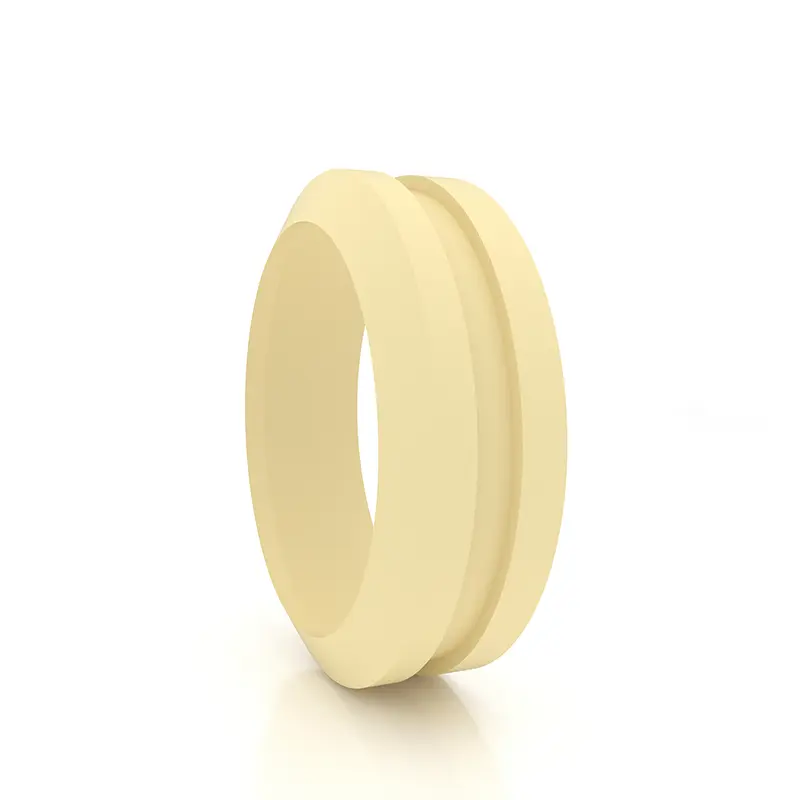

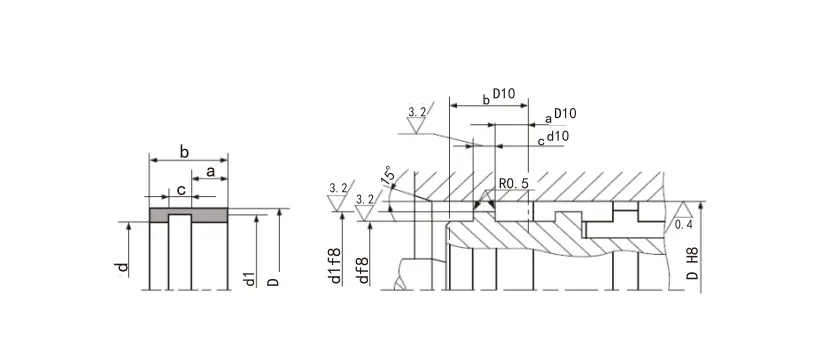

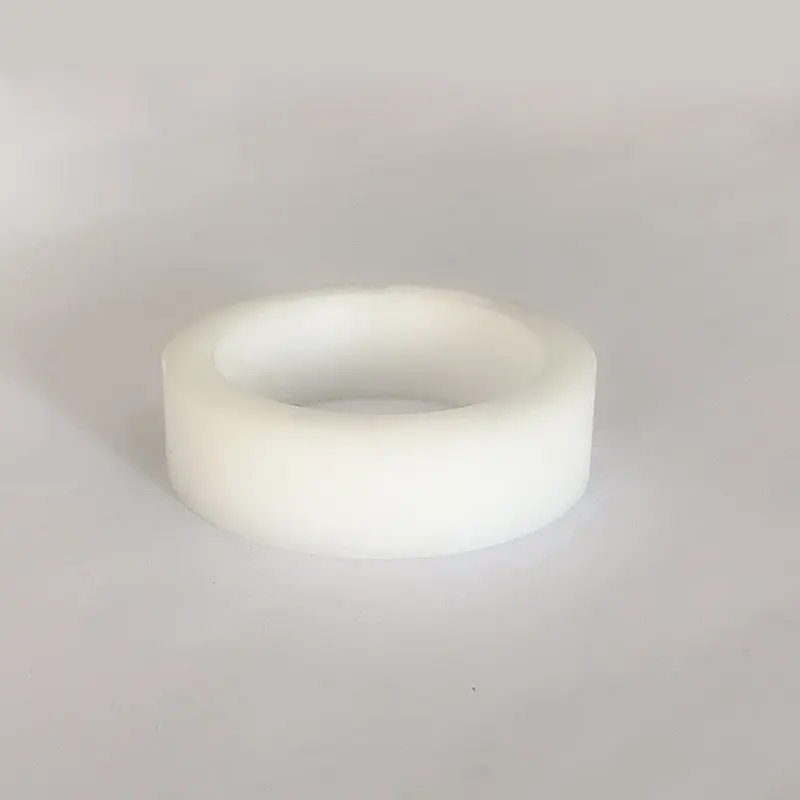

Gabay sa manggas gfa
1. Pagganap at Paggamit: Gabay sa manggas ng GFA ay isang gabay na manggas para sa piston, na sumusuporta at gumagabay sa piston.
2. Materyal: Nylon PA, Polyoxymethylene Pom at Polytetrafluoroethylene Ptfe.
3. Mga Kondisyon sa Paggawa: temperatura ng Paggawa: -55 ~+255 ℃ (Ang PTFE ay ginagamit sa itaas ng 120 ℃)
4. Pamantayan sa Disenyo: Kapag nagdidisenyo at pumipili, sumangguni sa serye ng FA ng Hunger.
5. Pamamaraan sa Pag-order at Pag-order: Gabay sa Sleeve GFA ay minarkahan ng numero ng order, Halimbawa: GFA-0560PA

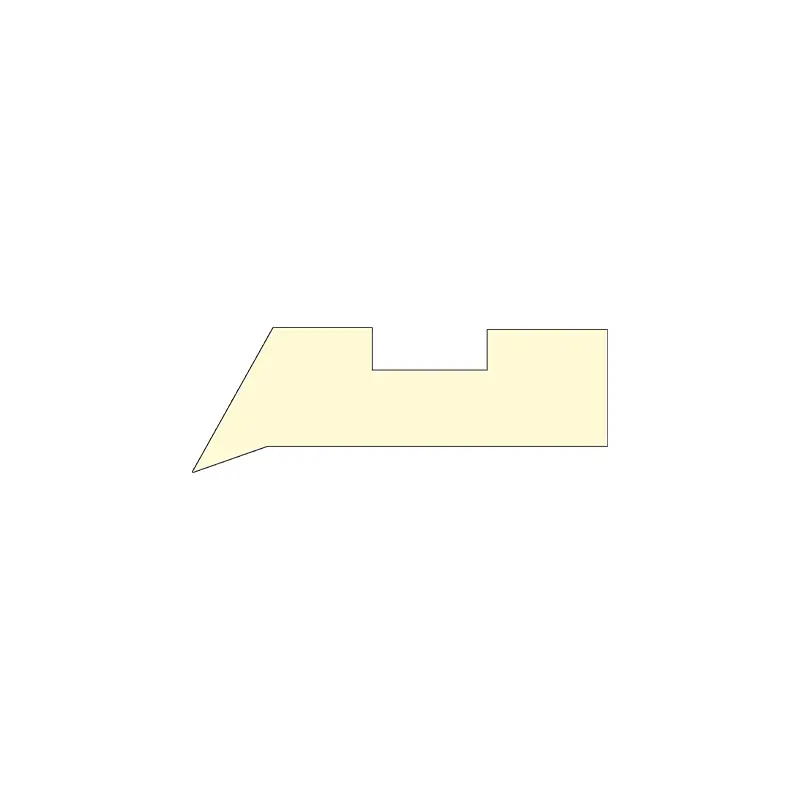

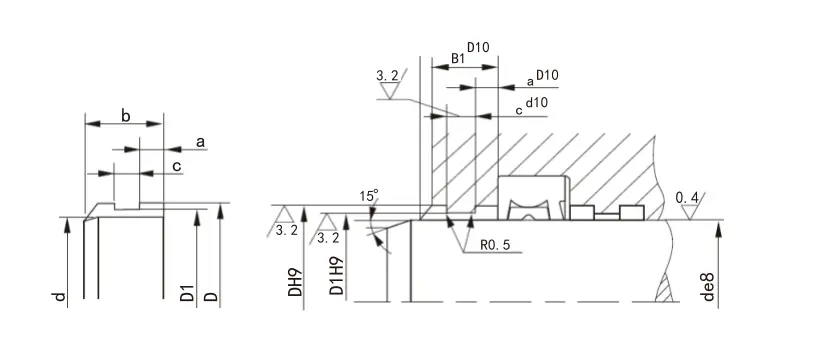

6. Structural Device:
Mga pagtutukoy:
| Modelo | Lapad ng Groove H+0.2 |
Kapal T - 0.05 |
Kapal t T - 0.05 |
Kapal T - 0.05 |
Kapal T - 0.05 |
Kapal T - 0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Tandaan: Ang serye ng Boldface ay karaniwang ginagamit na serye. Kung ang kinakailangang produkto ay wala sa talahanayan na ito, mangyaring makipag -ugnay sa amin. | ||||||

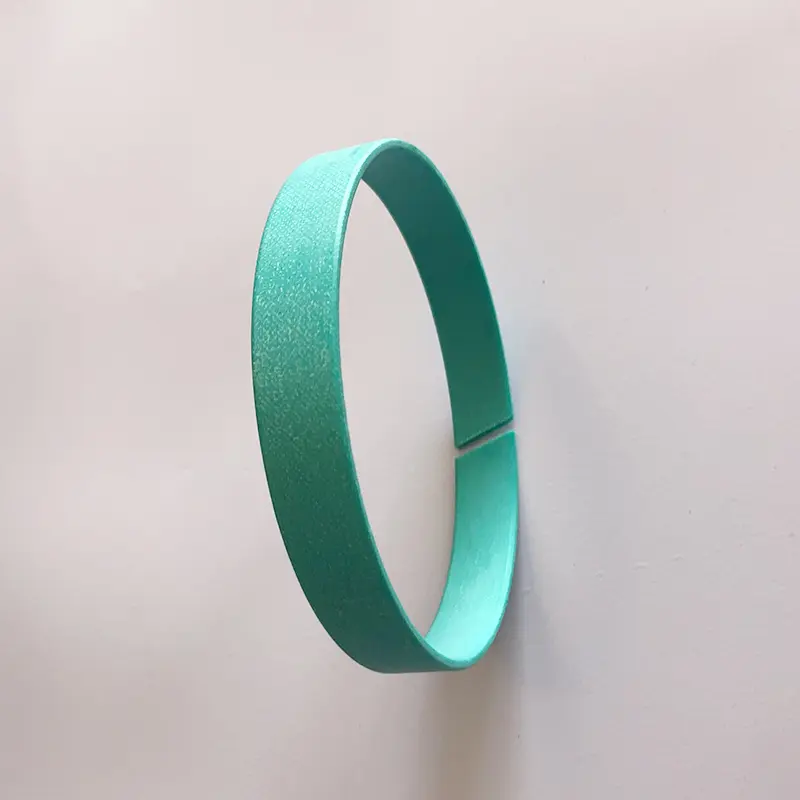

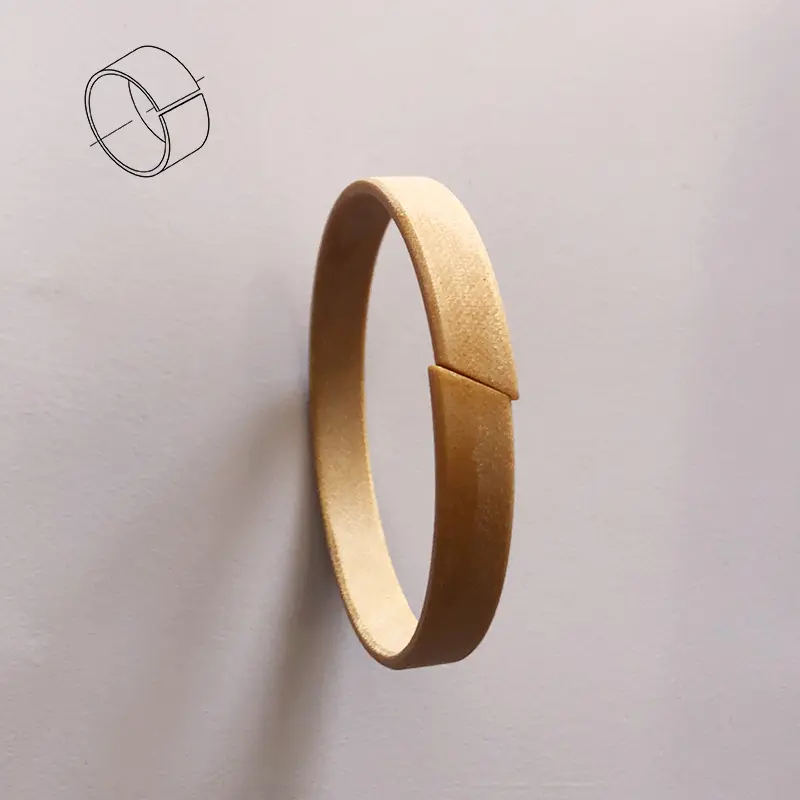

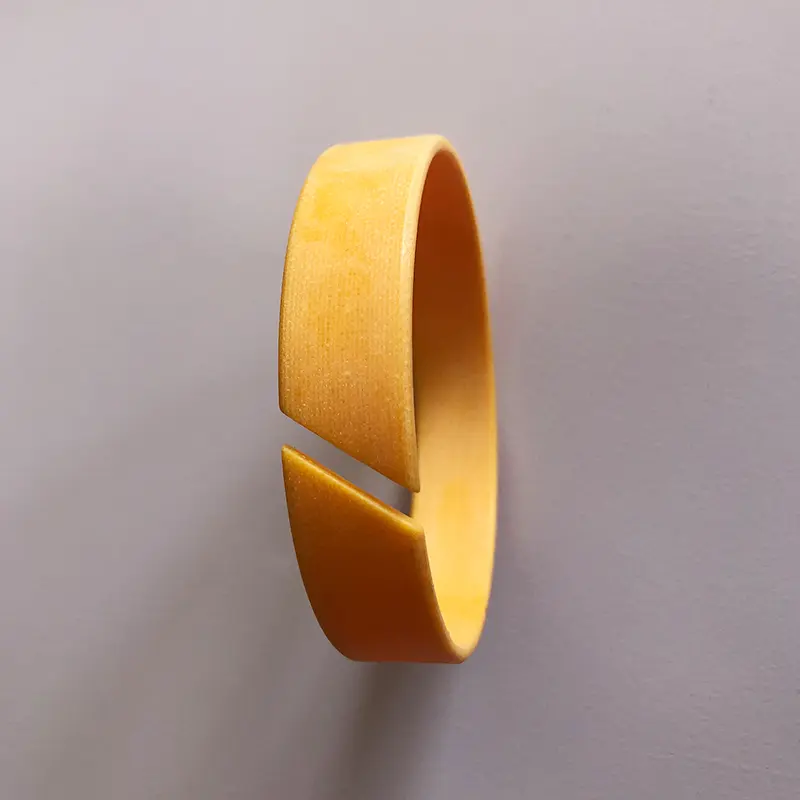

Tela na pinatunayan na phenolic na singsing na suporta (sinturon)
Ang singsing ng suporta ay isang mahalagang pangunahing sangkap ng hydraulic cylinder. Upang umangkop sa pag-unlad ng sliding singsing na pinagsama seal at malambot na mga istruktura ng tindig sa mundo, ang aming kumpanya ay matagumpay na nakabuo ng mga tela na pinatibay na mga singsing na suporta (sinturon). Ang mga taon ng aktwal na paggamit ay nagpakita na ang produktong ito ay umabot o lumampas sa antas ng kalidad ng mga katulad na mga produktong dayuhan at malawak na pinuri ng mga gumagamit. Ang mga talahanayan 1 hanggang 4 ay ang mga talahanayan ng pagganap ng mga singsing ng suporta (sinturon) na ginawa ng aming kumpanya.
Talahanayan1 Paghahambing ng mga pisikal na katangian ng aming Suporta Ring at Busak+Shamba Products
| Halimbawang mapagkukunan | Suportahan ang kapal ng singsing (mm) | Compressive lakas (MPA) | Ang Pagbabago ng Timbang ng Pagbabago ng Timbang ng Langis ng Langis (70 ± 2 ℃*24h) | Lakas ng paglabag (MPA) | Pagdirikit ng interlayer (Kn/m) |
| Fashion+Shamba | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Ang aming mga produkto | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (na may grapayt) | 390 | 0.63 | 36.4 | 2.08 |
| Halimbawang uri | Ang aming mga produkto | Orchot tlg ① | DurateC900 ① | Turcite47 ② | MT64/5B | Nokwr (day) | Pommodified polyoxymethylene | Cat (US) | |
| Sinusukat na halaga | Mga kinakailangang tagapagpahiwatig | ||||||||
| Lakas ng compressive (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Halimbawang uri | Ang aming mga produkto | Orchot tlg ① | DurateC900 ① | Turcite47 ② | MT64/5B | Nokwr (day) | Pommodified polyoxymethylene | Cat (US) | |
| Sinusukat na halaga | Mga kinakailangang tagapagpahiwatig | ||||||||
| Lakas ng compressive (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| I -load ang bawat haba ng contact ng yunit W (n/mm) | Hertz contact relay ΔH (N/mm2) | Koepisyent ng friction | |||
| Dry friction state | Estado ng Lubrication State | ||||
| Ang aming mga produkto | Orchot tlg | Ang aming mga produkto | Orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

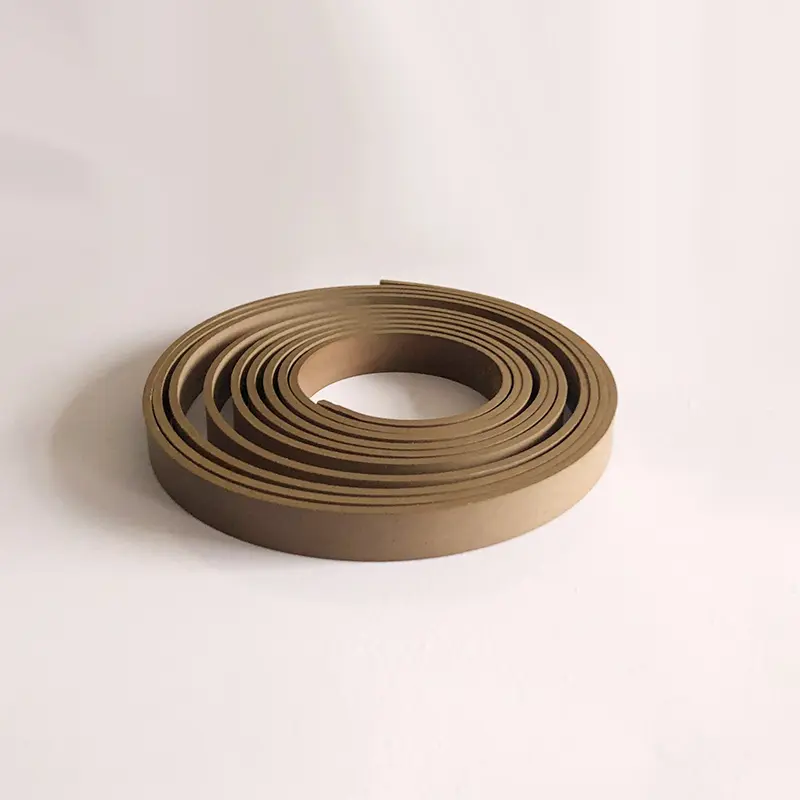

| Materyal | Ptfe+tanso |

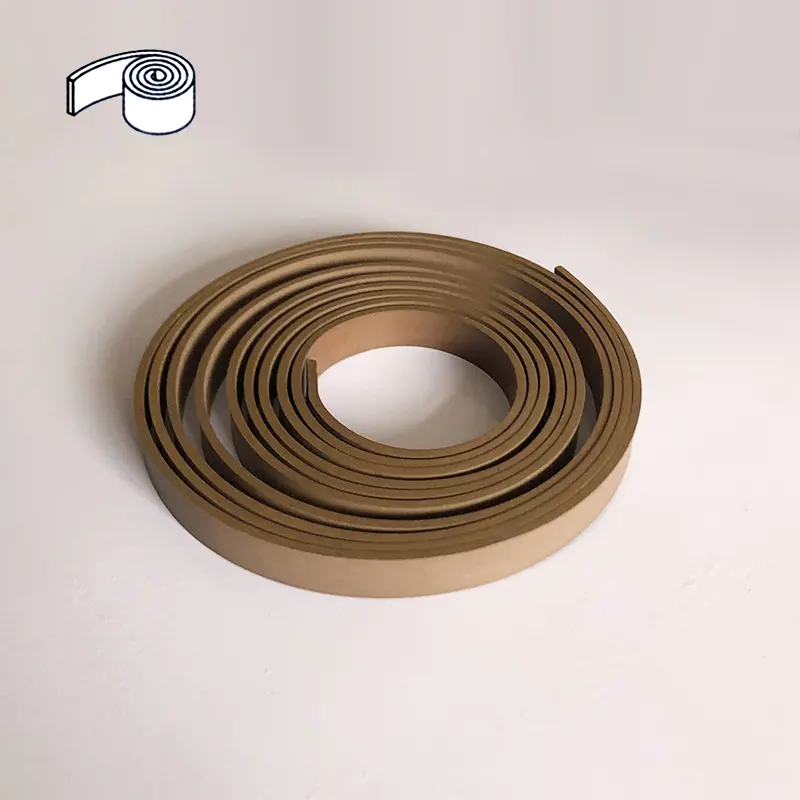

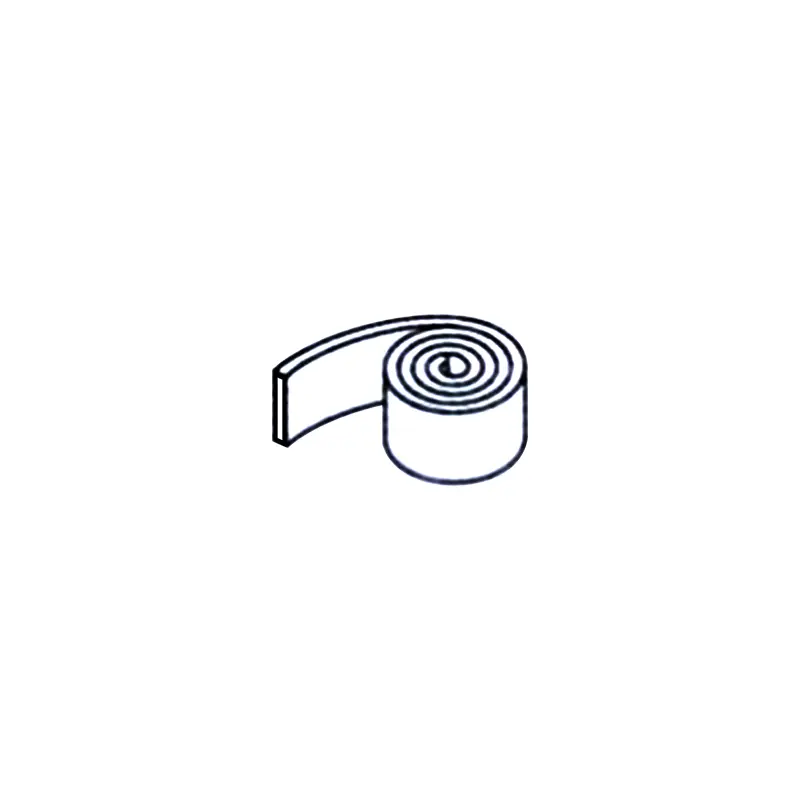

| Supply | Roll (karaniwang mga 20 metro/roll) o gupitin sa kinakailangang haba |
| Kalamangan | 1. Mababang alitan, walang gumagapang at kagat; |
| 2. Maaaring gumana nang maayos kahit na walang sapat na pagpapadulas; | |
| 3. Lumalaban sa iba't ibang media, mahusay na katatagan ng kemikal; | |
| 4. Maaaring mapaunlakan ang mga matitigas na bagay na naka-embed sa singsing na lumalaban sa pagsusuot upang mabawasan ang mga matitigas na bagay na kumakalat sa silindro at mga seal, kaya sa mga mabibigat na sitwasyon, gumamit ng maraming mga singsing na lumalaban; | |
| 5. Mayroon din itong mahusay na paglaban sa pagsusuot sa mga sitwasyon ng high-speed at light-load, kaya ito ang pinaka-malawak na ginagamit na singsing na lumalaban; | |
| 6. Walang mga paghihigpit sa laki, maaaring magamit sa malalaking sitwasyon ng diameter. | |
| Temperatura | -60 ~+200 ℃ |
| Pinakamataas na bilis | 15m/s |
| Pinakamataas na lakas ng extrusion | 15n/mm2 (20 °) |
| 7.5N/mm2 (80 °) | |
| 5n/mm2 (120 °) |

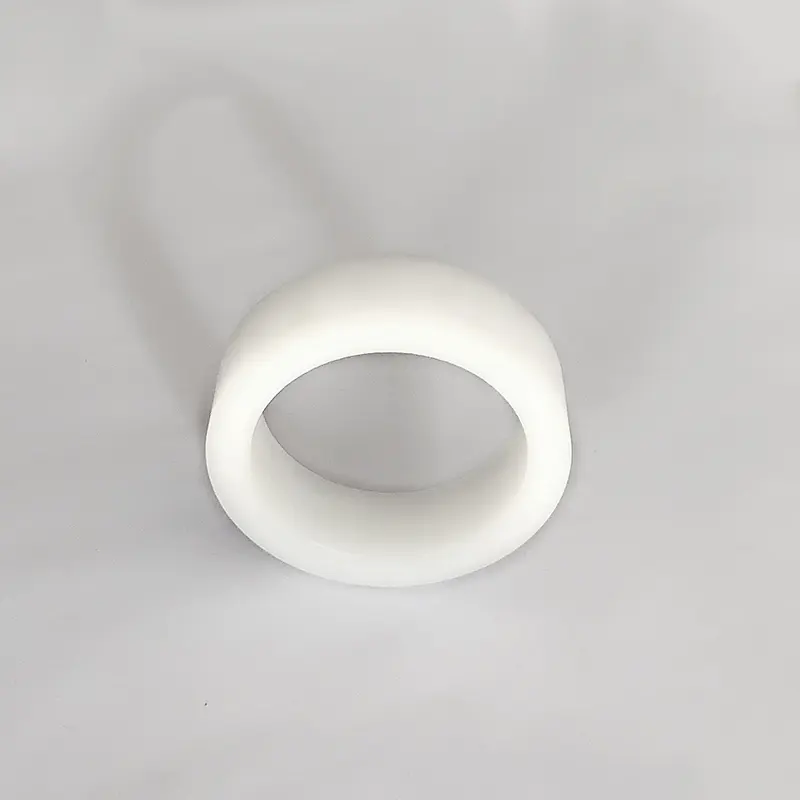

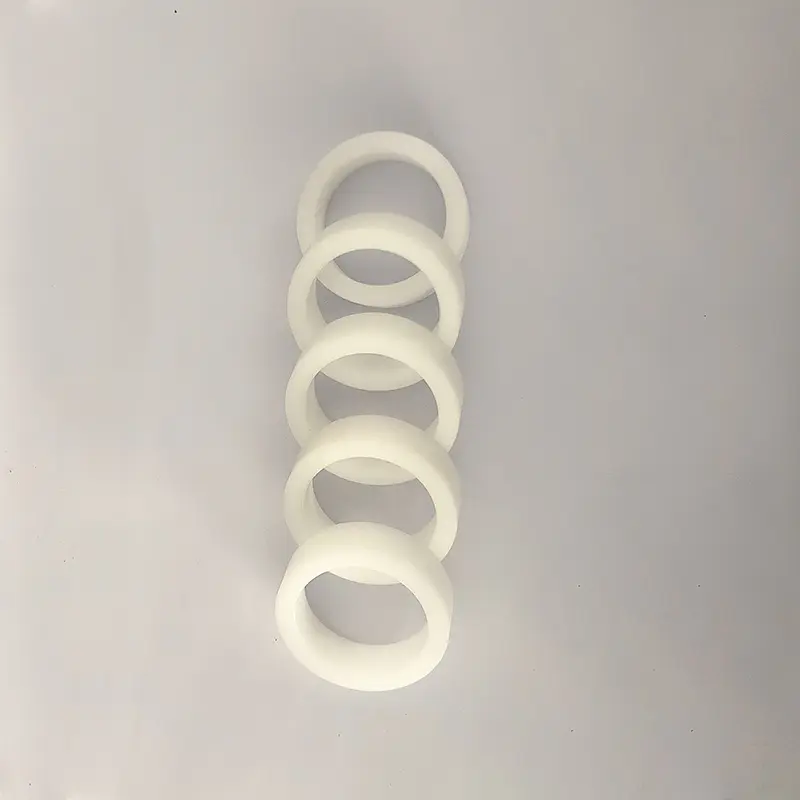

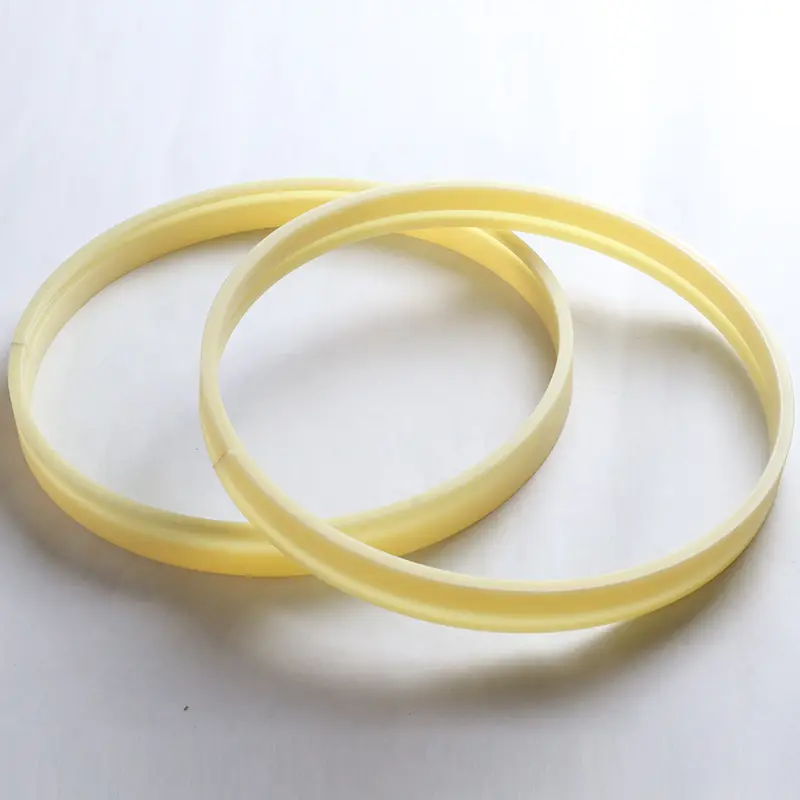

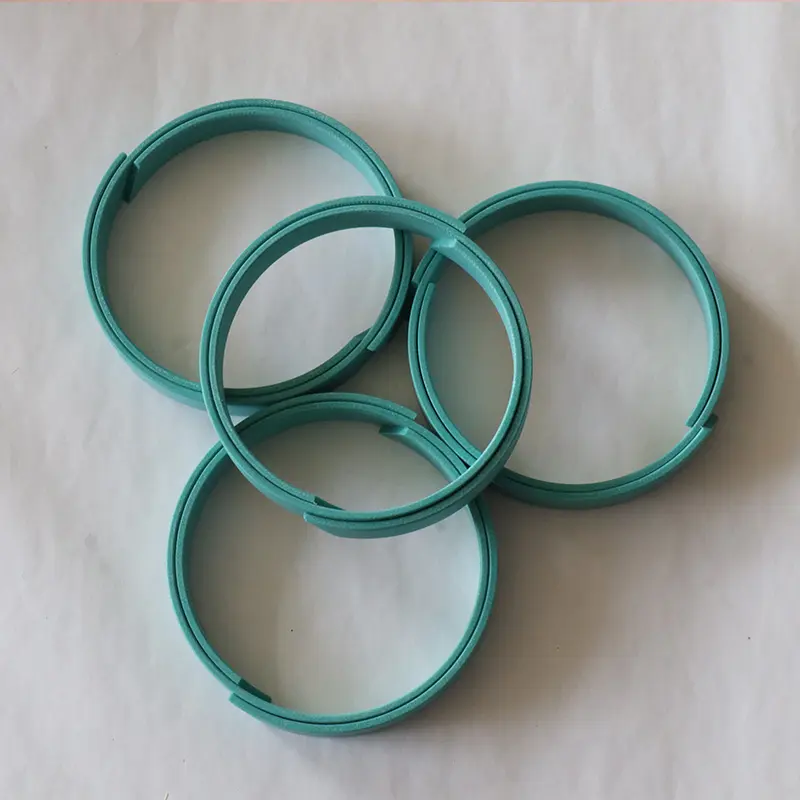

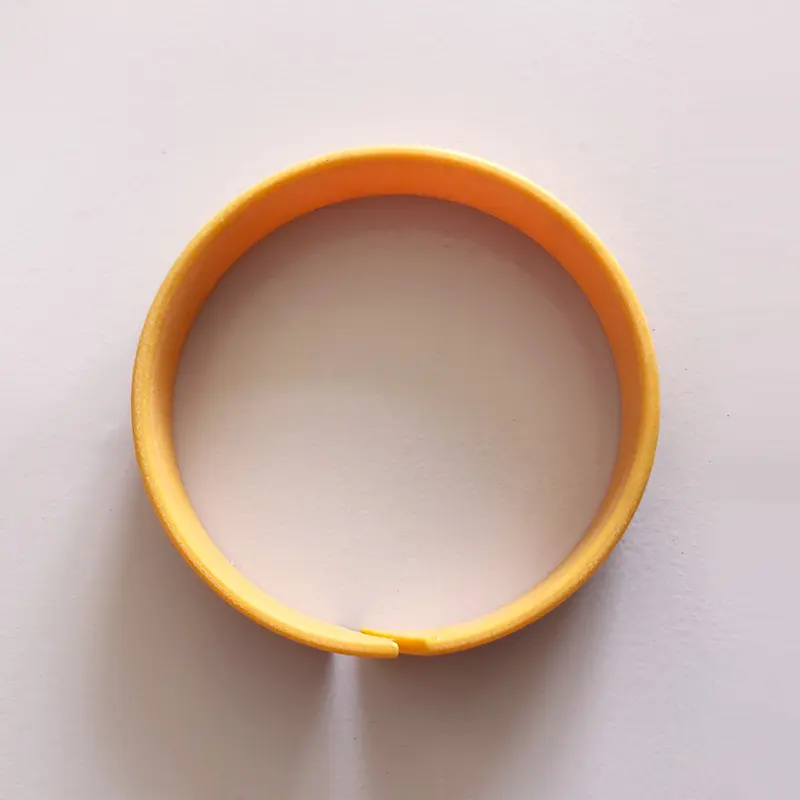

RCS Non-Metallic Guide Ring Para sa Piston Rod

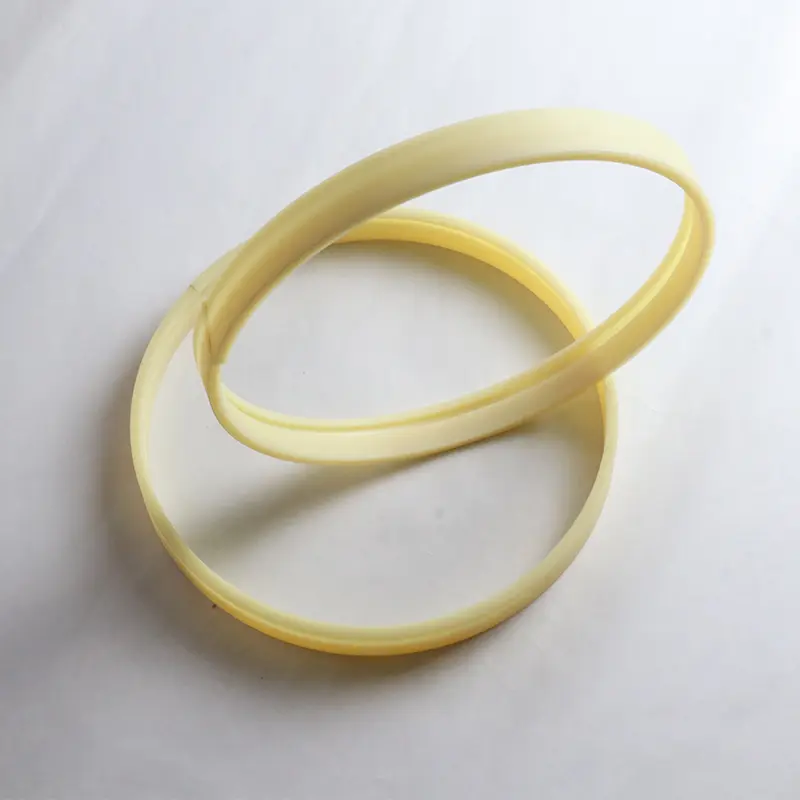

RCT Non-Metallic Guide Ring Para sa Piston
Para sa piston o piston rod na tumatakbo sa haydroliko na silindro, ang singsing ng pagsusuot ay may tumpak na gabay na gabay at maaaring sumipsip ng mga puwersa ng radial. Kasabay nito, ang singsing ng pagsusuot ay maaaring maiwasan ang pakikipag -ugnay sa metal ng mga sliding bahagi sa haydroliko na silindro. Kung ikukumpara sa mga singsing na may suot na metal, ang mga singsing na hindi metal na may metal ay may maraming pakinabang. Kabilang sa mga ito, ang mga singsing na pinatibay ng tela at PTFE gabay ay magagamit sa uri ng pagputol ng site at handa na gamitin na uri.
1. Magandang paglaban sa pagsusuot
2. Iwasan ang pakikipag-ugnay sa metal-to-metal
3. Maaaring sugpuin ang mekanikal na panginginig ng boses
4. Dahil sa nakasentro na epekto ng singsing na lumalaban sa pagsusuot, pinapayagan ang isang malaking clearance ng radial
5. Ang uka ay simple at madaling i -install
6. Mababang gastos sa pagpapanatili batay sa mga pakinabang sa itaas, malawak itong ginagamit
Materyal:
1. Polytetrafluoroethylene PTFE3 (Pangkalahatang Materyal), PTFE4 (naaangkop sa mababang lagkit ng media tulad ng tubig), PTFE1 (mababang mga kinakailangan sa alitan tulad ng pneumatics)
2. Polyoxymethylene POM o Nylon PA at ang mga binagong materyales nito
3. Formaldehyde Resin + Reinforcing Fiber Prif
Paghahambing ng talahanayan ng kapasidad ng pag-load ng iba't ibang mga materyales (sanggunian)
| Materyal | Pagdadala ng kapasidad max (n/mm2) |
| PTFE na puno ng tanso na pulbos | 15 (20 ℃); 7.5 (80 ℃) 5 (120 ℃) |
| Phenolic powder na may tela | 90 (60 ℃); 40 (80 ℃) |
| Polyoxymethylene o naylon | 25 (60 ℃); 15 (80 ℃) |
| Polyoxymethylene o naylon napuno | 40 (60 ℃); 30 (80 ℃) |
| Kinis | RTMAX (μM) | RA (μM) |
| Sliding ibabaw | ≤2.5 | 0.05-0.3 |
| Groove Bottom | ≤10 | ≤2 |
| Groove side | ≤15 | ≤3 |

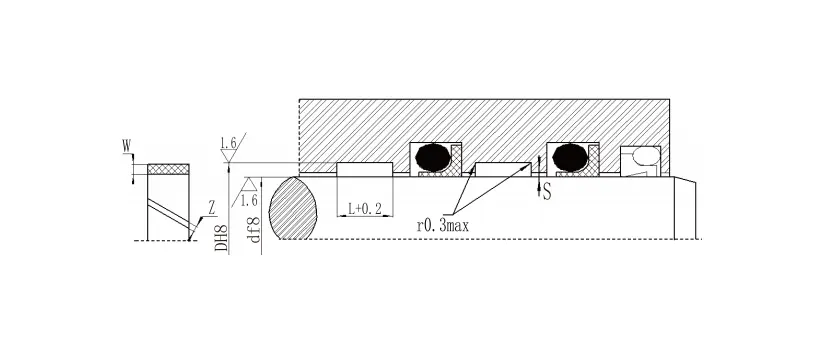

Piston Rod Guide Ring Specification Series
| Diameter ng Rod | Bottom diameter | Lapad ng Groove | Kapal | Gap |
|
Diameter ng Rod | Bottom diameter | Lapad ng Groove | Kapal | Gap |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
