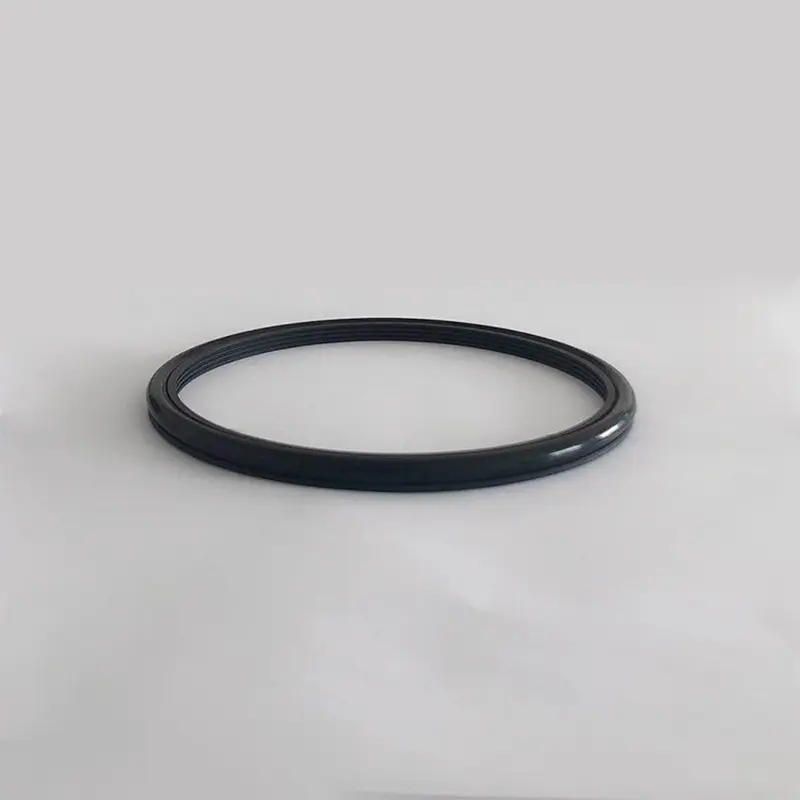

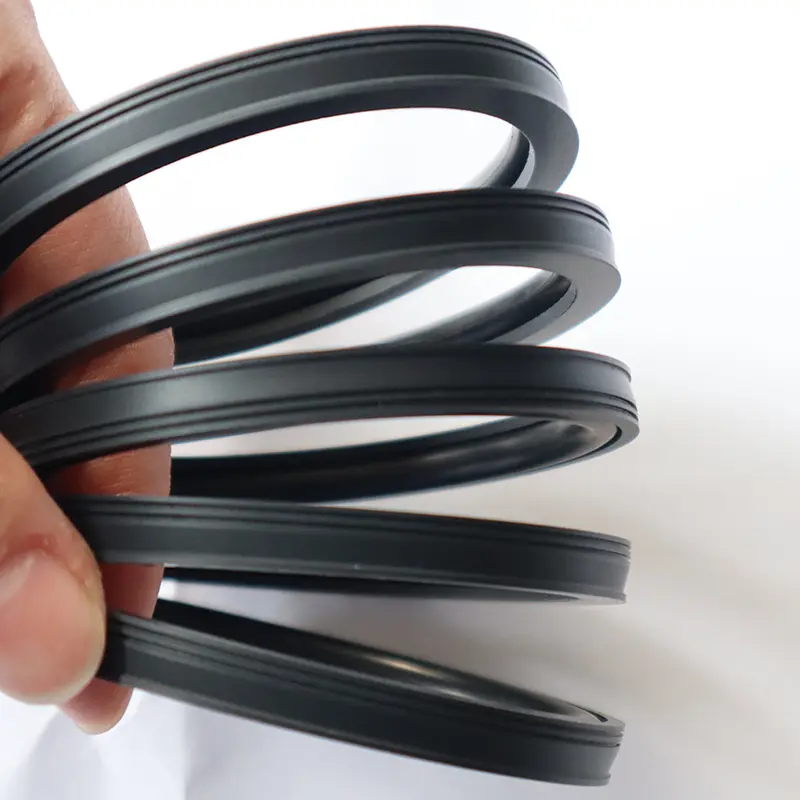

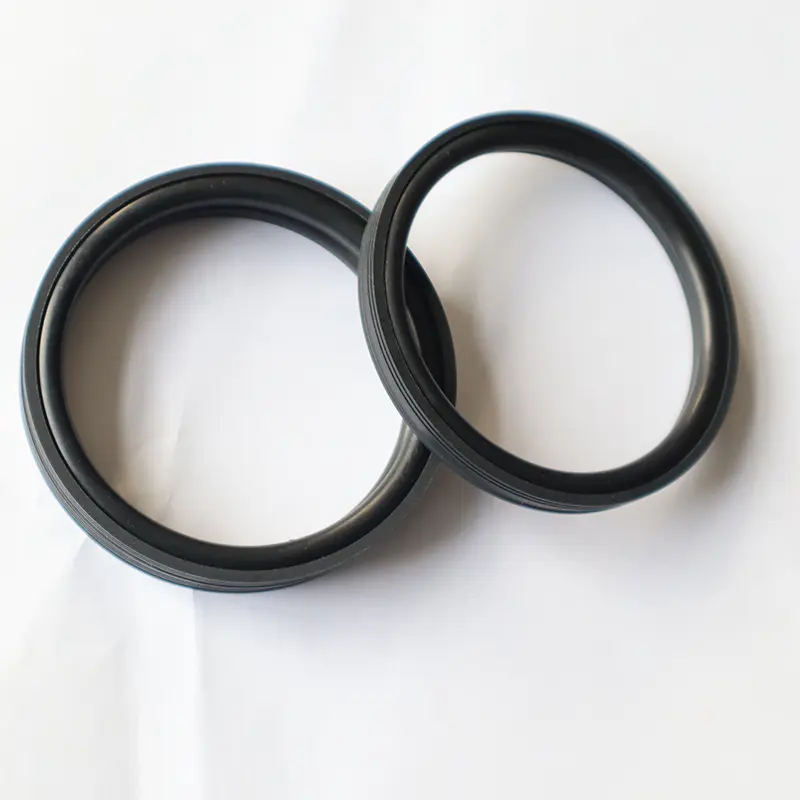

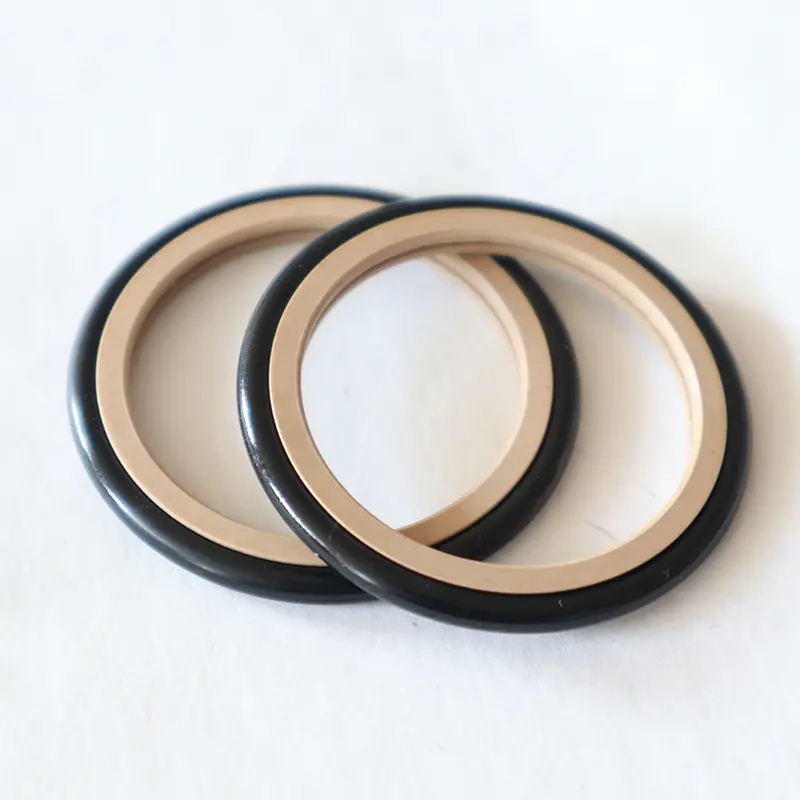

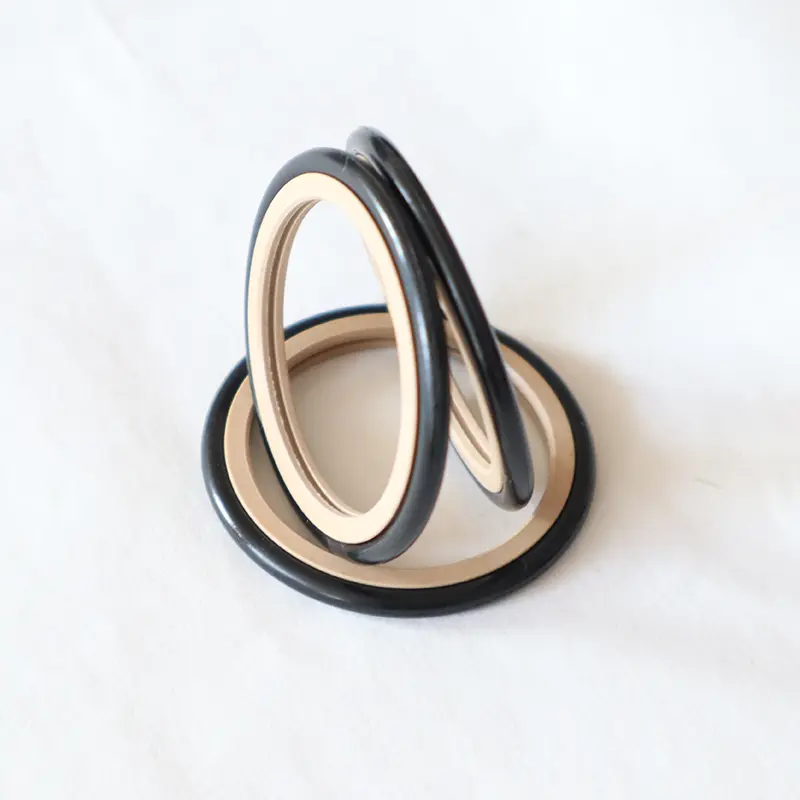

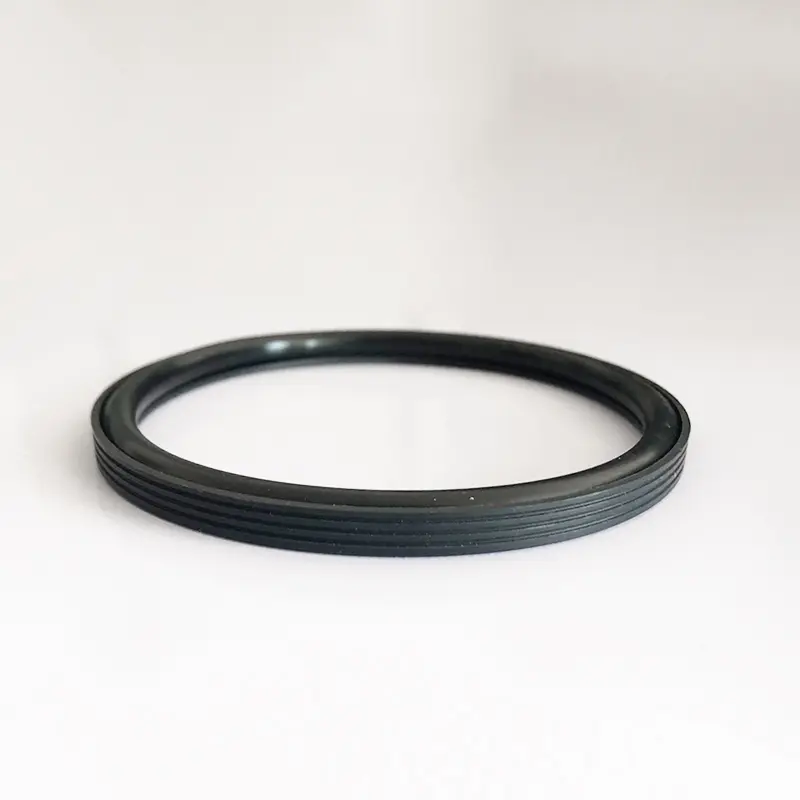

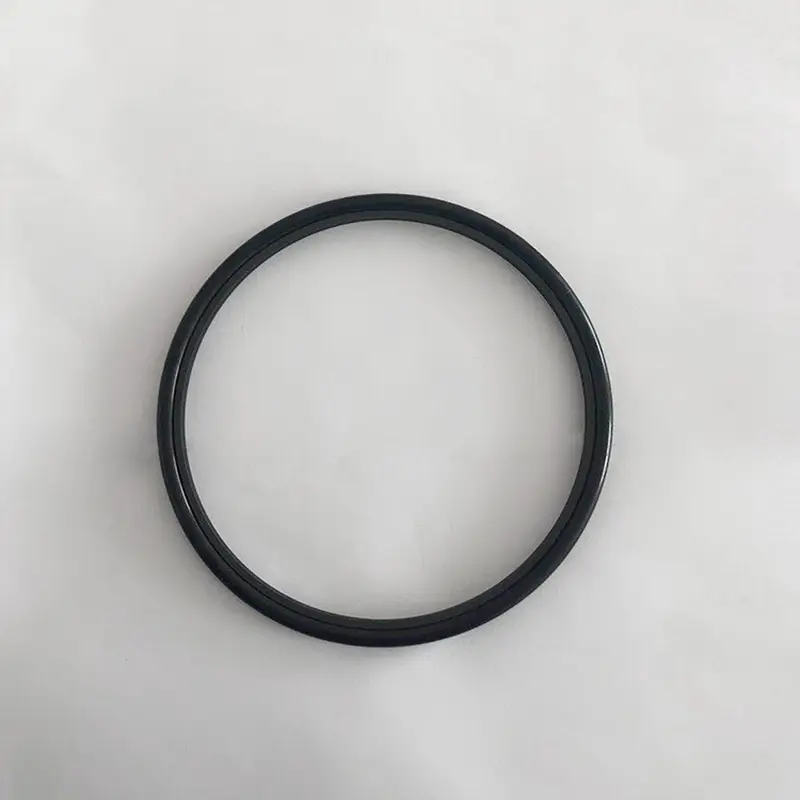

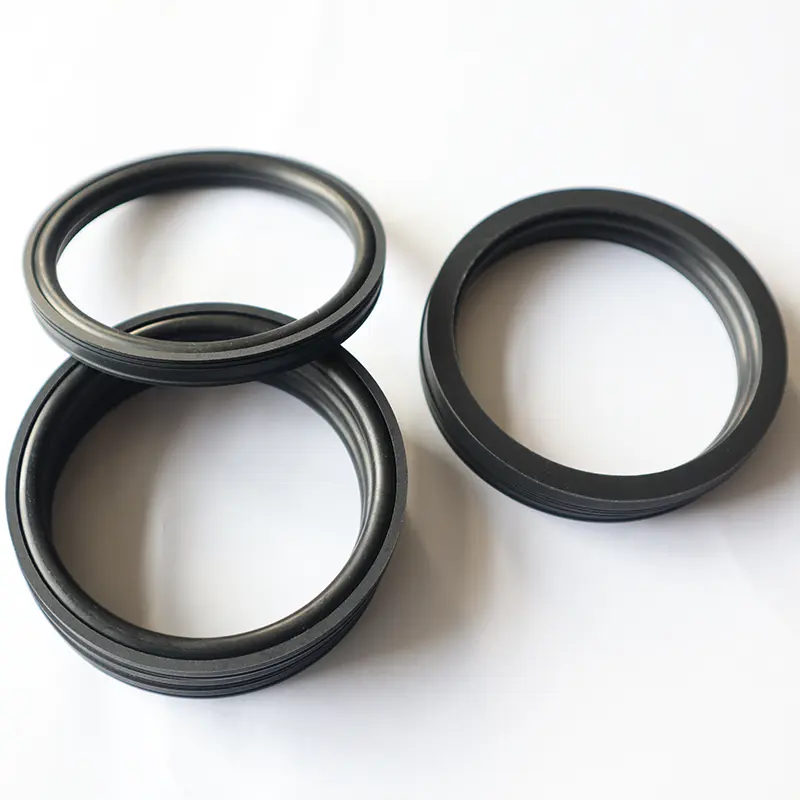

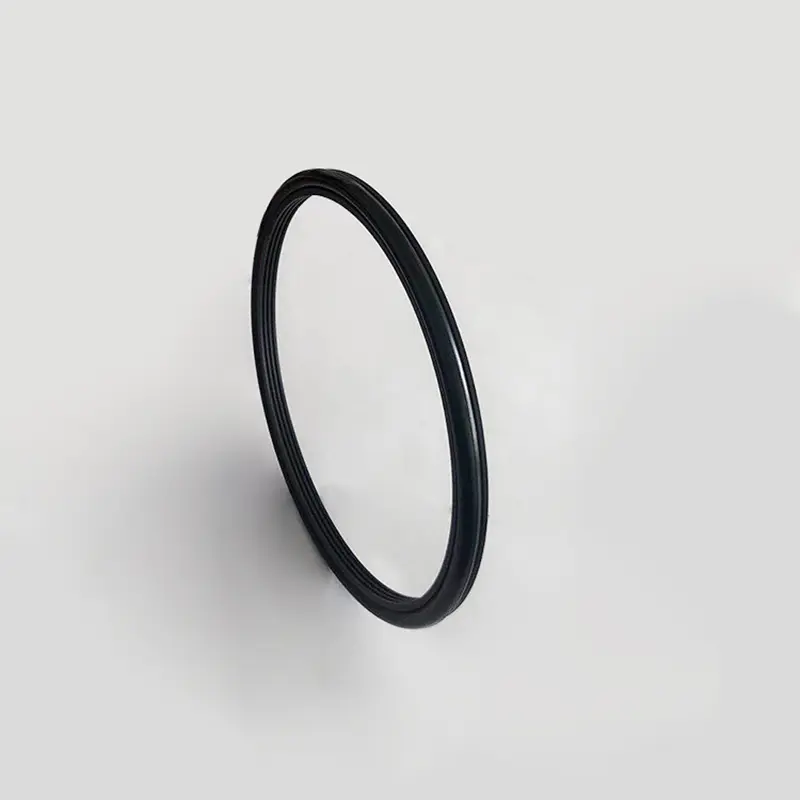

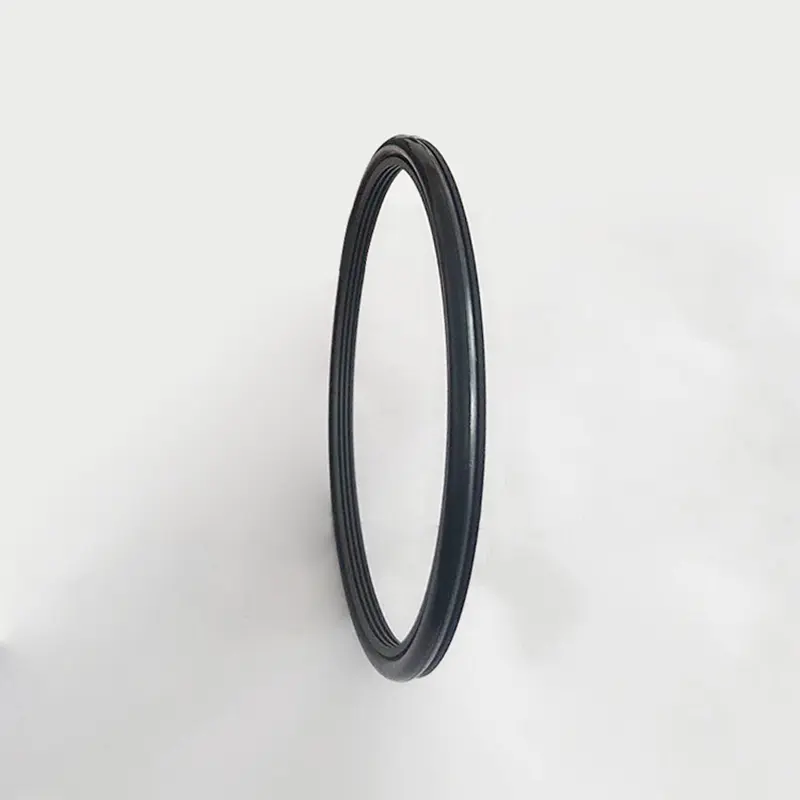

Ang RC2061 at RC2062 high-pressure seal para sa semento slurry na inilunsad ng Ruichen Seals ay idinisenyo upang makayanan ang mga kumplikadong at malupit na mga kondisyon ng slurry sealing.

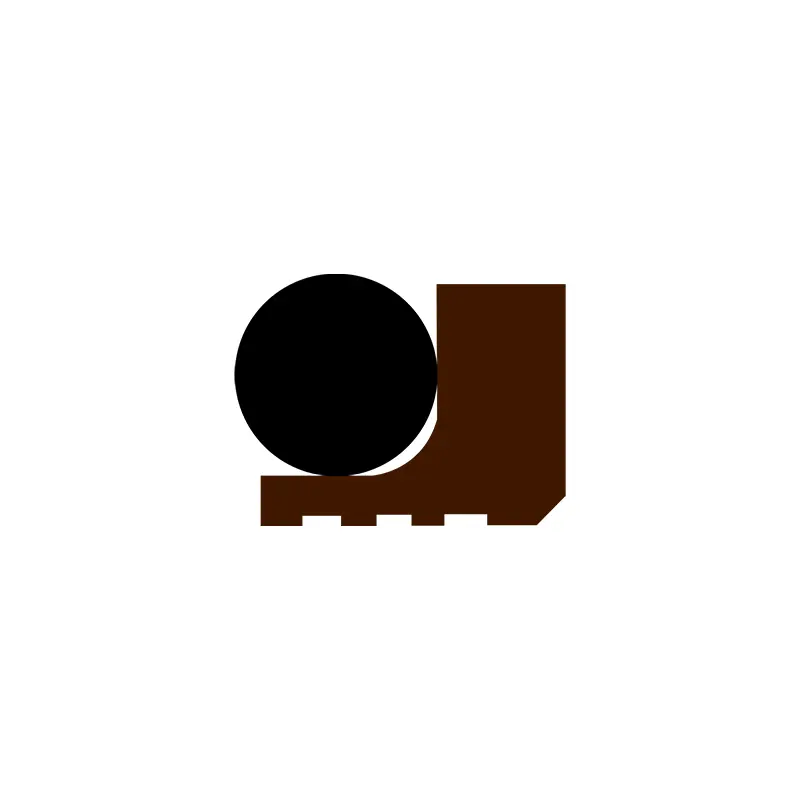

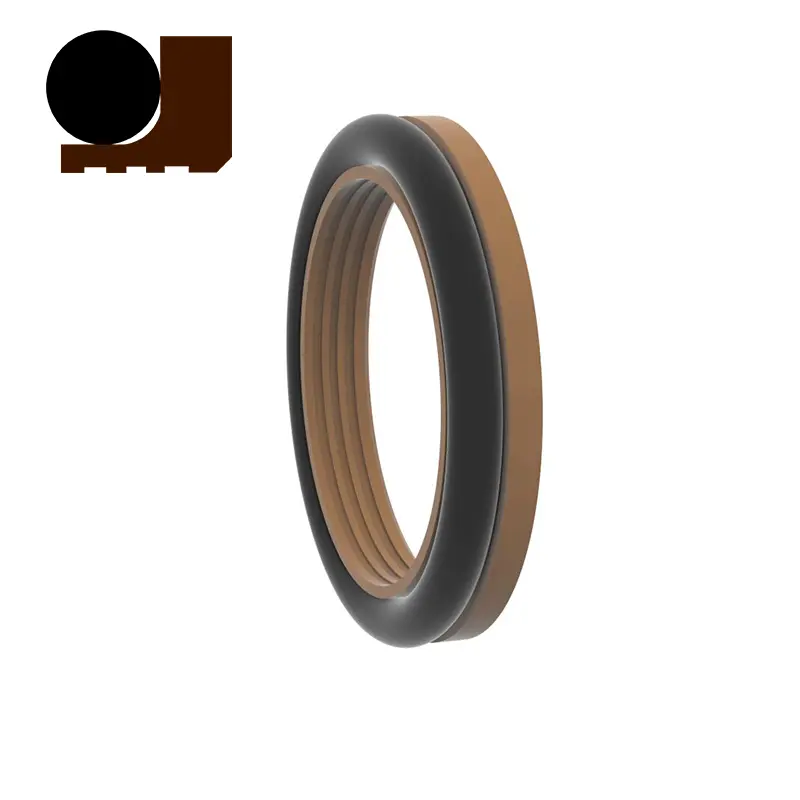

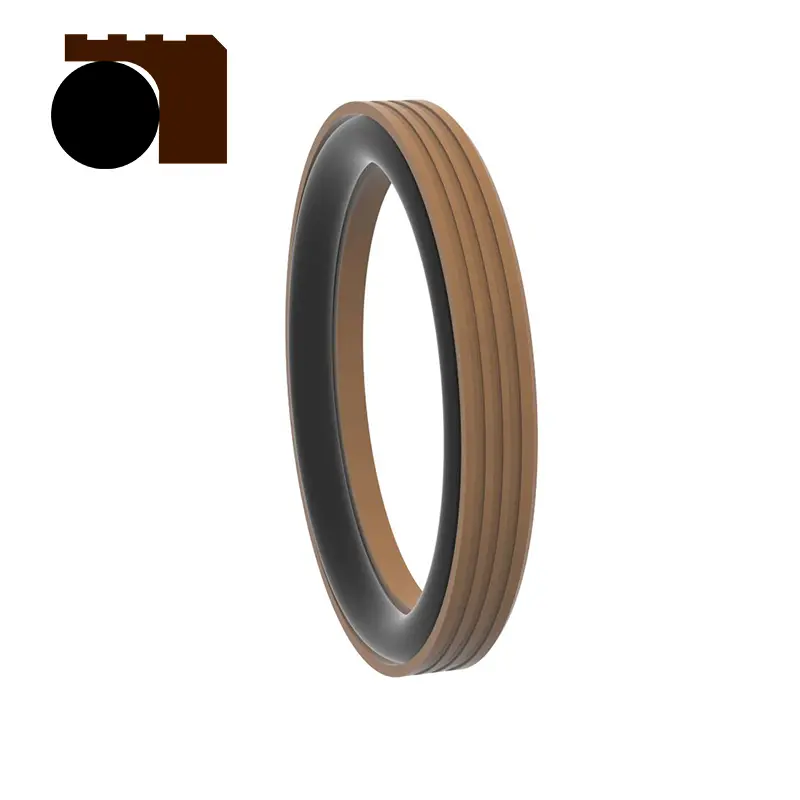

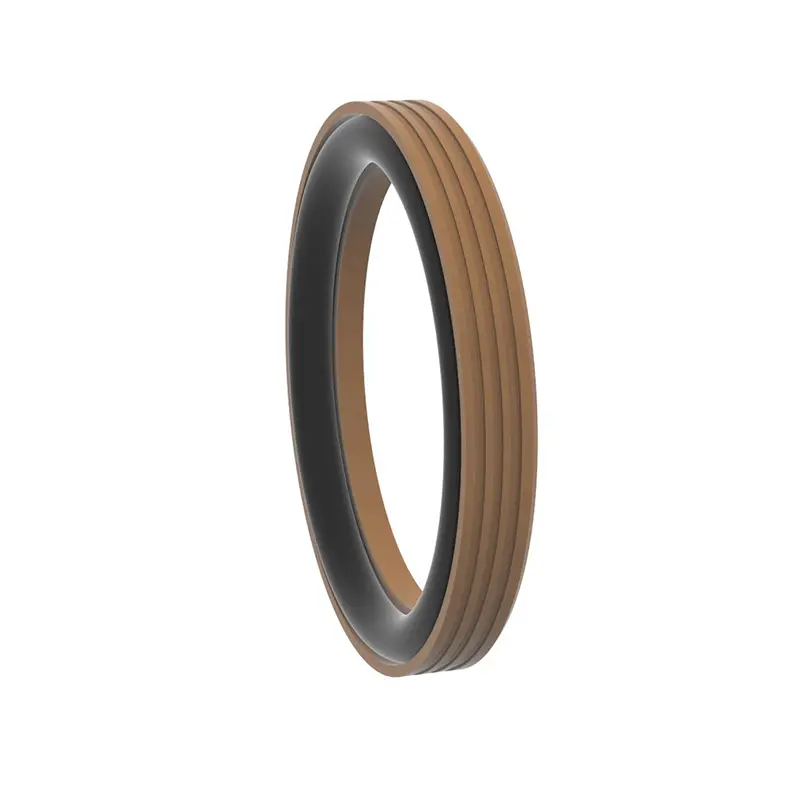

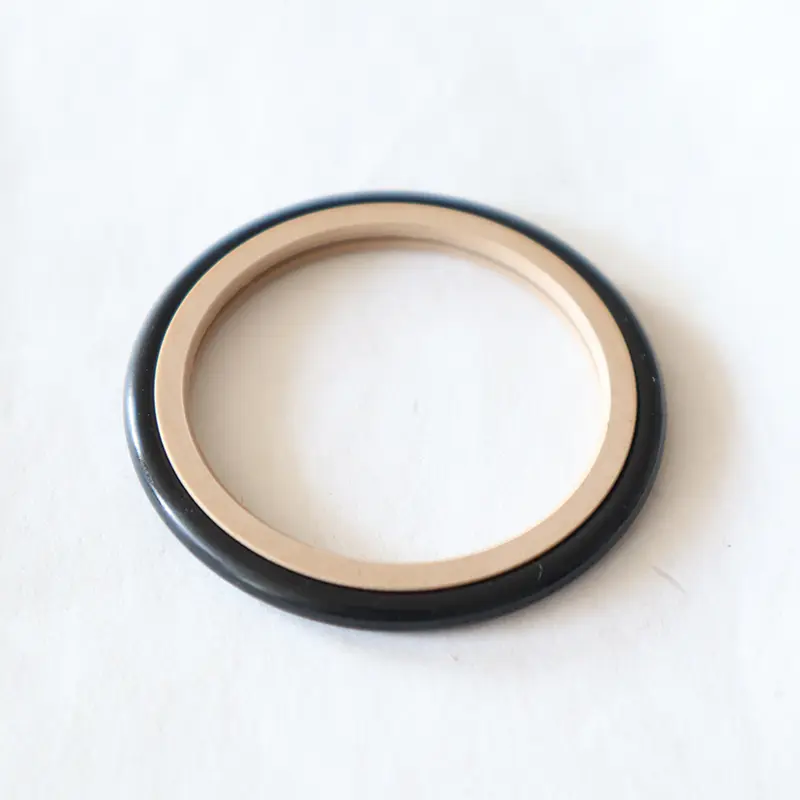

Ang dalawang produktong ito ay may parehong istraktura, kapwa nito ay binubuo ng maingat na dinisenyo na high-function na engineering plastic na mga singsing na may seal na singsing at O-singsing upang makamit ang one-way sealing ng haydroliko na pag-recordrocating at rotary motion. Mayroon silang isang malawak na hanay ng mga aplikasyon at maaaring maglaro ng isang mahalagang papel sa mga kagamitan tulad ng mga plunger pump, putik na bomba, mga drills ng tornilyo, pagbabarena rigs, kagamitan sa paggalugad ng langis, at kongkretong paghahalo ng mga halaman.
Sa mga tuntunin ng pagganap, ang aming mga high-pressure seal para sa semento slurry ay maaaring magpakita ng maraming mga pakinabang. Ang mga mahahabang katangian ng buhay ay nagbabawas ng pangangailangan para sa madalas na kapalit ng mga bahagi ng sealing at bawasan ang mga gastos sa pagpapanatili ng kagamitan; Tinitiyak ng mababang pagganap ng alitan ang maayos na operasyon ng kagamitan at binabawasan ang pagkawala ng enerhiya; Ang mahusay na pagbubuklod ay epektibong pinipigilan ang pagtagas ng semento ng semento at tinitiyak ang matatag na operasyon ng kagamitan; Ang maliit na espasyo ng istruktura ay maginhawa para sa pag -install at layout sa limitadong mga puwang ng iba't ibang kagamitan; Ang madaling pag -install, paggamit at pagpapanatili ay higit na mapabuti ang kahusayan ng paggamit ng kagamitan.
Para sa malignant media tulad ng semento slurry, ang produkto ay maaaring mapahusay ang epekto ng sealing sa pamamagitan ng espesyal na disenyo ng pag -sealing ng labi at kapal ng pag -optimize ng kapal. Kapag ginamit para sa pagbubuklod ng slurry media, upang higit na mapabuti ang pagganap ng sealing at buhay ng sangkap, inirerekumenda namin ang pagpapadulas ng grasa sa pagitan ng dalawa (o higit pa) mga seal. Ang dalawang high-pressure seal para sa semento slurry ay nagbibigay ng isang maaasahang at mahusay na solusyon sa high-pressure semento slurry sealing problem.
Mga Tampok at Aplikasyon ng Produkto:
Pag -order ng Halimbawa:
Order Model RC2061-80X91.7X7.6-PTFE4-R01 Model-Shaft Diameter X Groove Diameter X Groove Width-Material Code
Order Model RC2062-80X68.3x7.6-PTFE4-R01
Model-Cylinder Diameter X Groove Diameter X Groove Width-Material Code
Mga pagtutukoy:

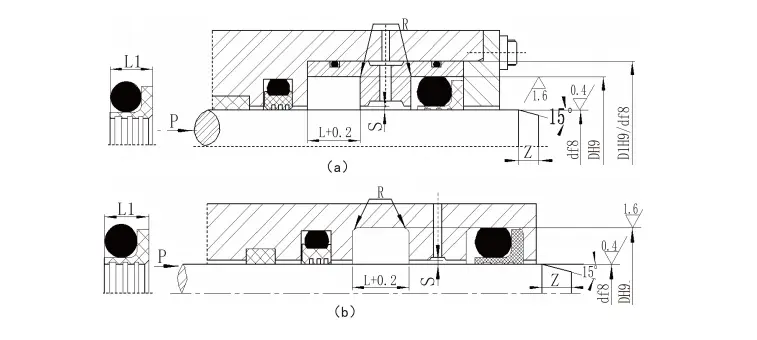

| Saklaw ng Diameter ng Shaft
Karaniwang uri D F8 RC2061 |
Saklaw ng Diameter ng Shaft
Malakas na pagkarga D F8 RC2061-Z |
Diameter ng Groove D H9 |
Lapad ng Groove L+0.2 |
Lapad ng selyo | Mga bilog na sulok Rmax |
Radial clearance smax | Chamfer Zmin |
O-ring wire diameter | ||
| <10Mpa | <20Mpa | <40Mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Tandaan: 1. Para sa diameter ng baras ≤30mm, inirerekomenda ang bukas na uka. | ||||||||||
| 2. Para sa rotary seal, ang katigasan ng ibabaw ng rotary shaft ay inirerekomenda na maging HRC ≥58. 3. Para sa presyon na higit sa 30MPa, inirerekomenda ang H8/F8 para sa agwat ng extrusion. | ||||||||||

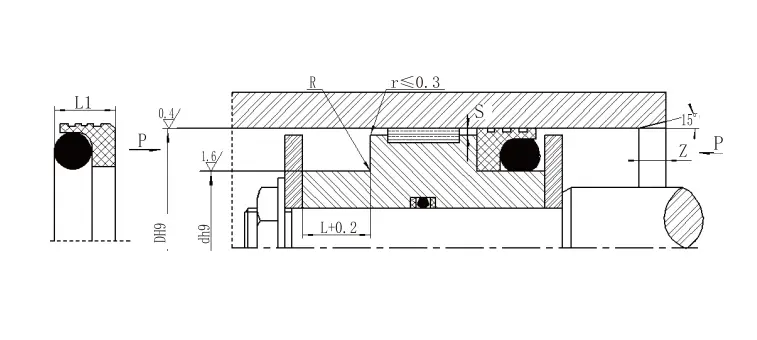

| Saklaw ng Aperture
Pamantayan D H9 RC2062 |
Saklaw ng Aperture
Malakas na pagkarga D H9 RC2062-Z |
Diameter ng Groove D H9 |
Lapad ng Groove L+0.2 |
Lapad ng selyo | Bilugan na sulok Rmax |
Radial clearance smax | Chamfer Zmin |
O-ring wire diameter | ||
| <10Mpa | <20Mpa | <40Mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-199.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Tandaan: 1. Para sa mga cylinder diameters ≤ 30 mm, inirerekomenda ang bukas na mga grooves. | ||||||||||
| 2. Para sa mga panggigipit na higit sa 30 MPa, inirerekomenda ang H8/F8 para sa extrusion clearance. | ||||||||||
| Ang mga high-pressure seal para sa mga kondisyon ng pagtatrabaho ng semento slurry | ||||||

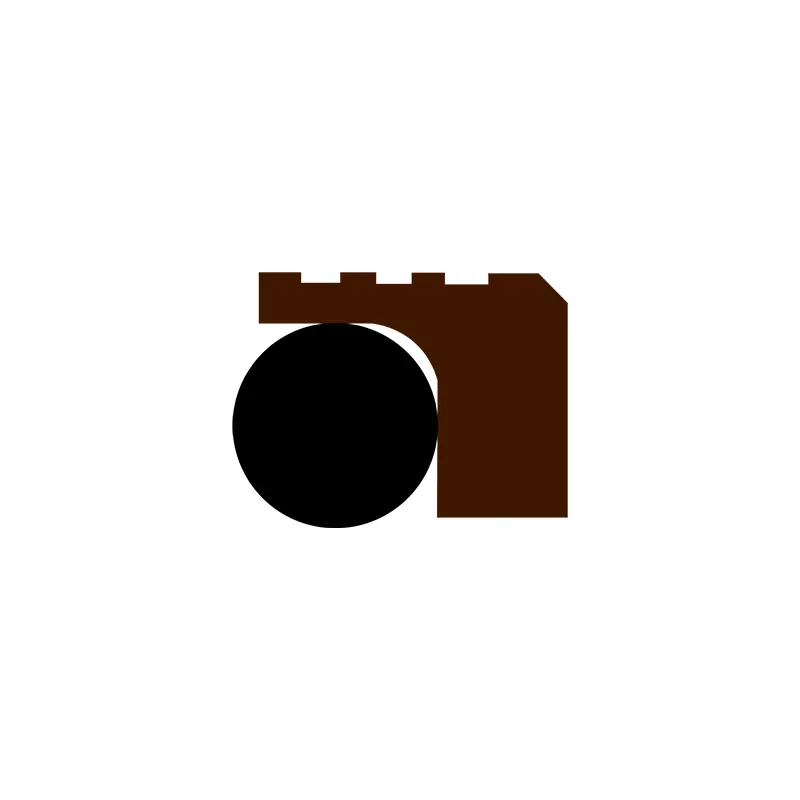

| Profile | Modelo | Presyon MPA |
Temperatura (℃) | Bilis (MS) |
Media | |
| Paggalaw ng paggalaw | Rotational Motion | |||||
 |
RC2061 | ≤100 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | ≤2 | Tubig, putik, langis ng krudo, langis ng haydroliko, emulsyon, atbp. |
| -20 ~+200 (pagtutugma ng O-Ring FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (pagtutugma ng O-Ring NBR) | ≤6 | ≤2 | Tubig, putik, langis ng krudo, langis ng haydroliko, emulsyon, atbp. |
| -20 ~+200 (pagtutugma ng O-Ring FKM) | ||||||
