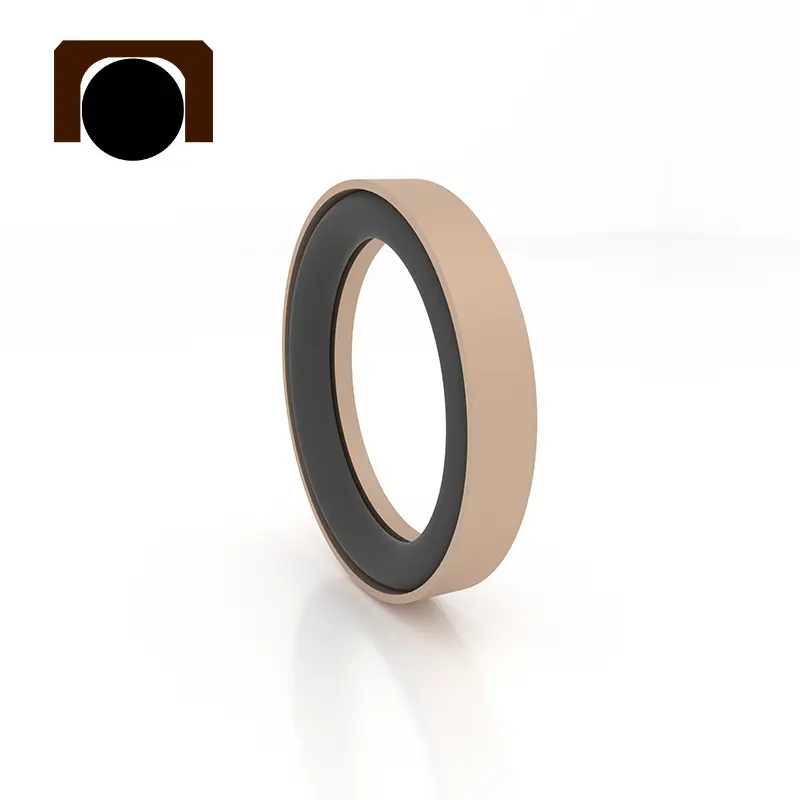

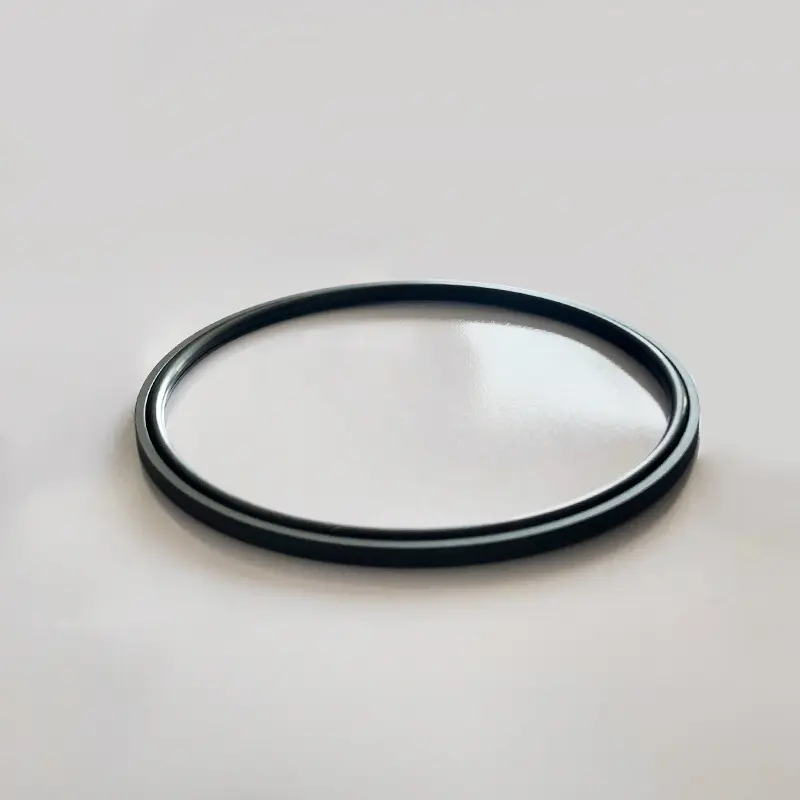

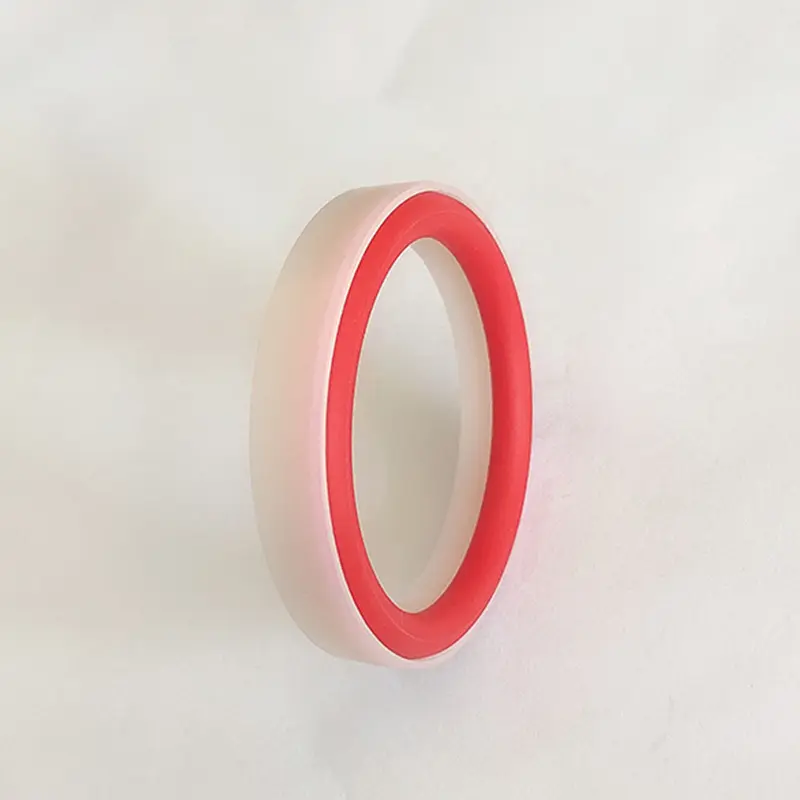

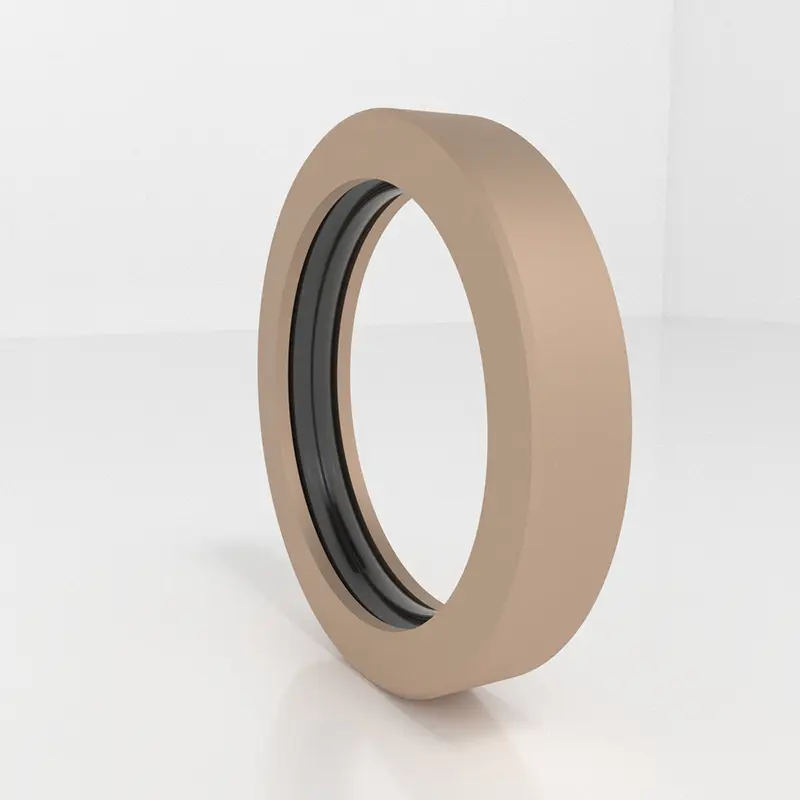

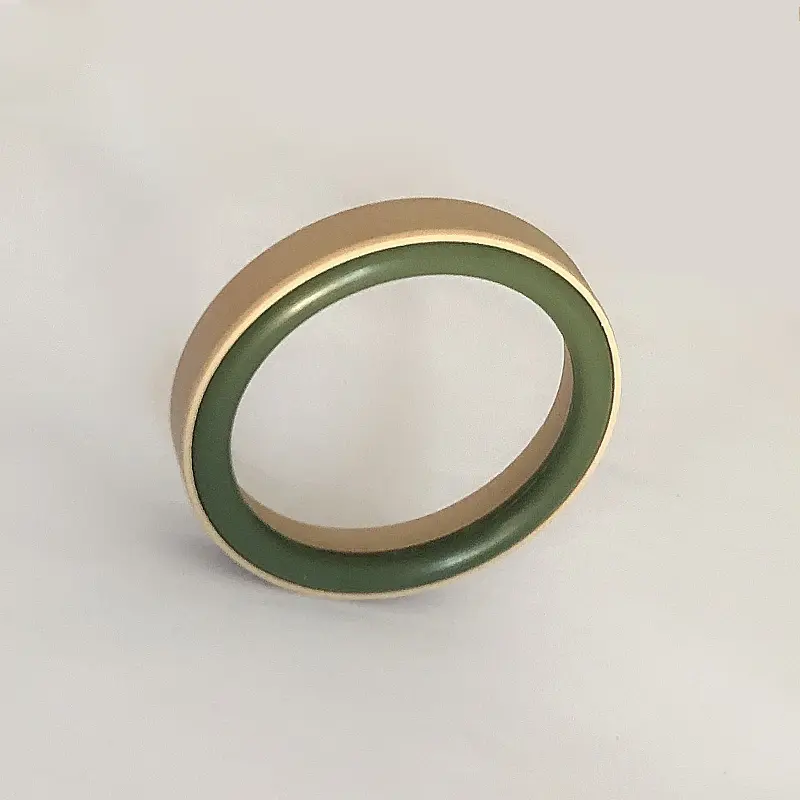

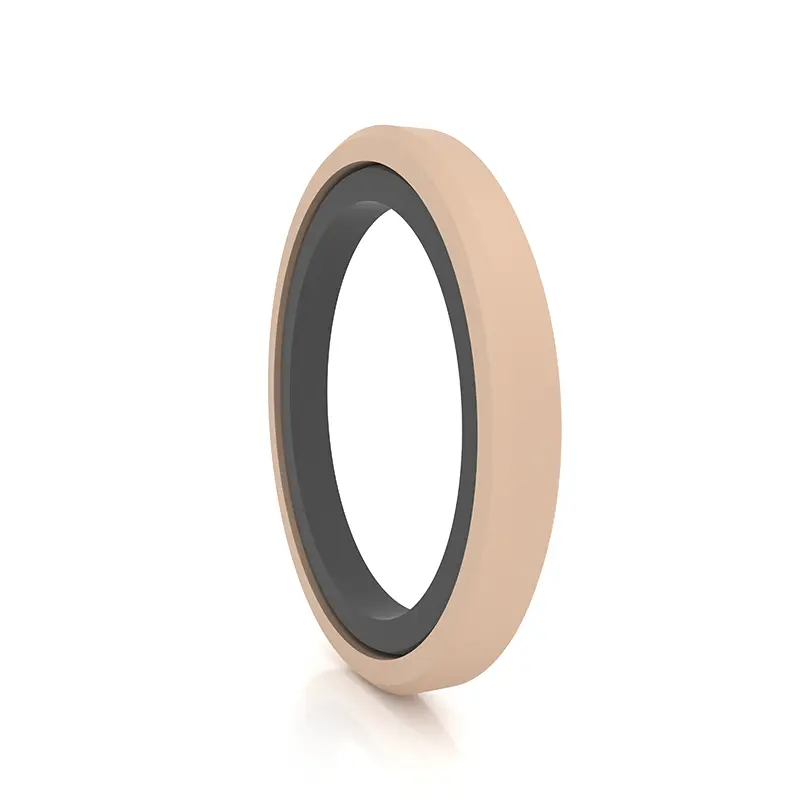

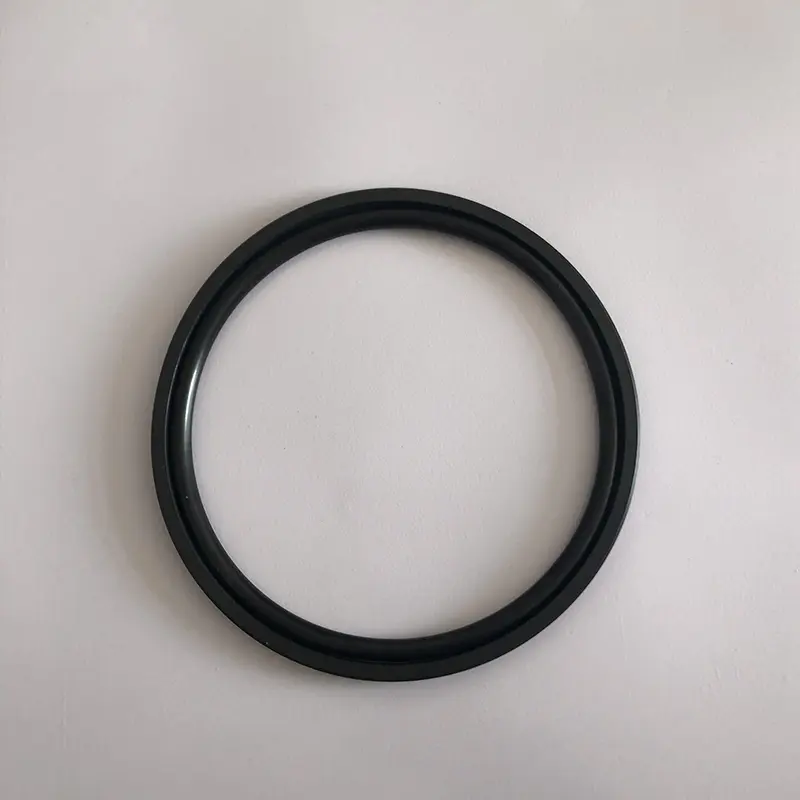

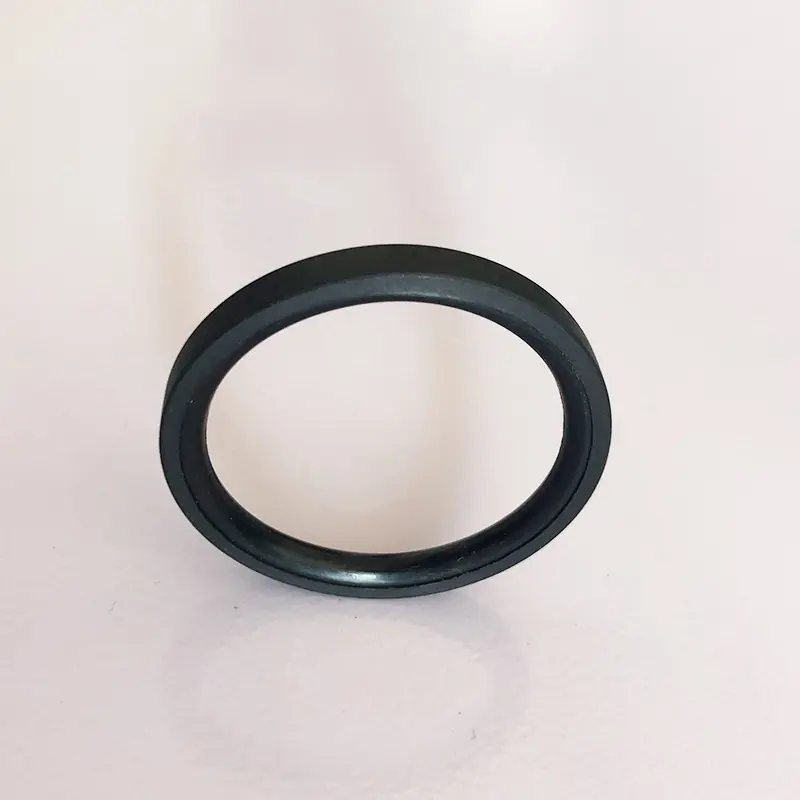

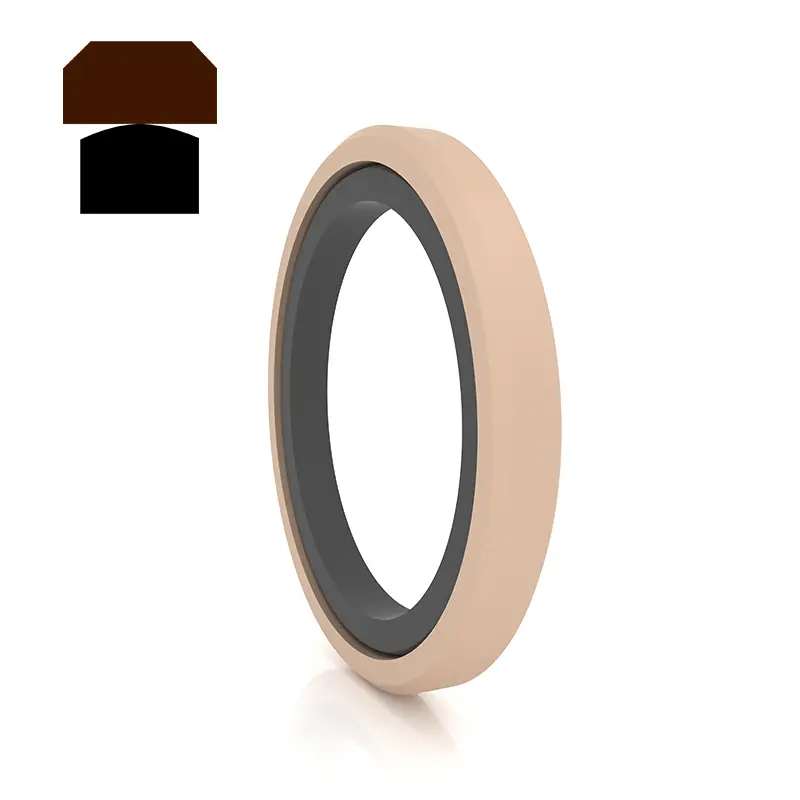

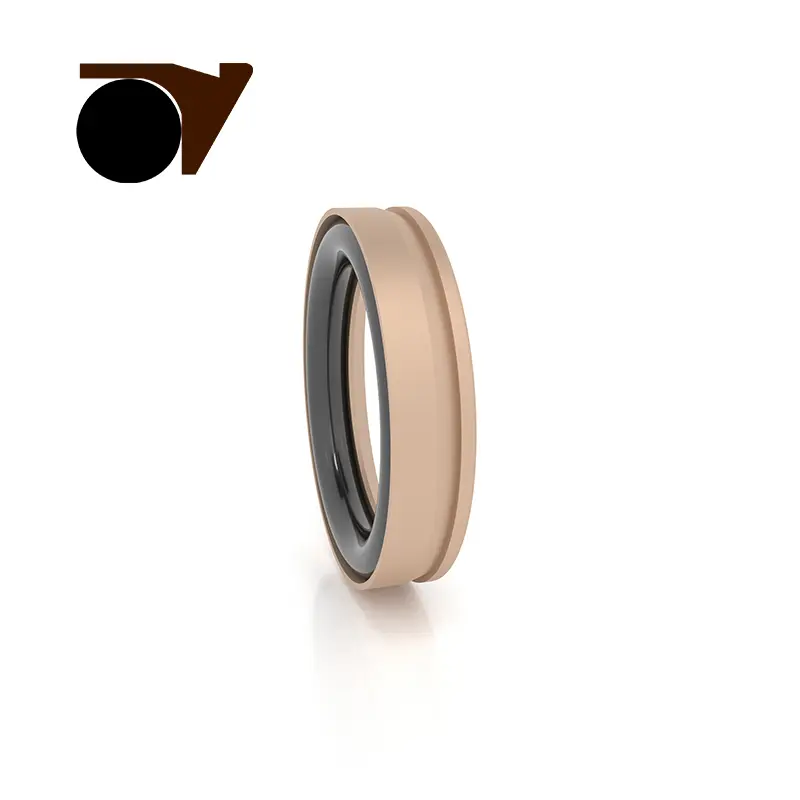

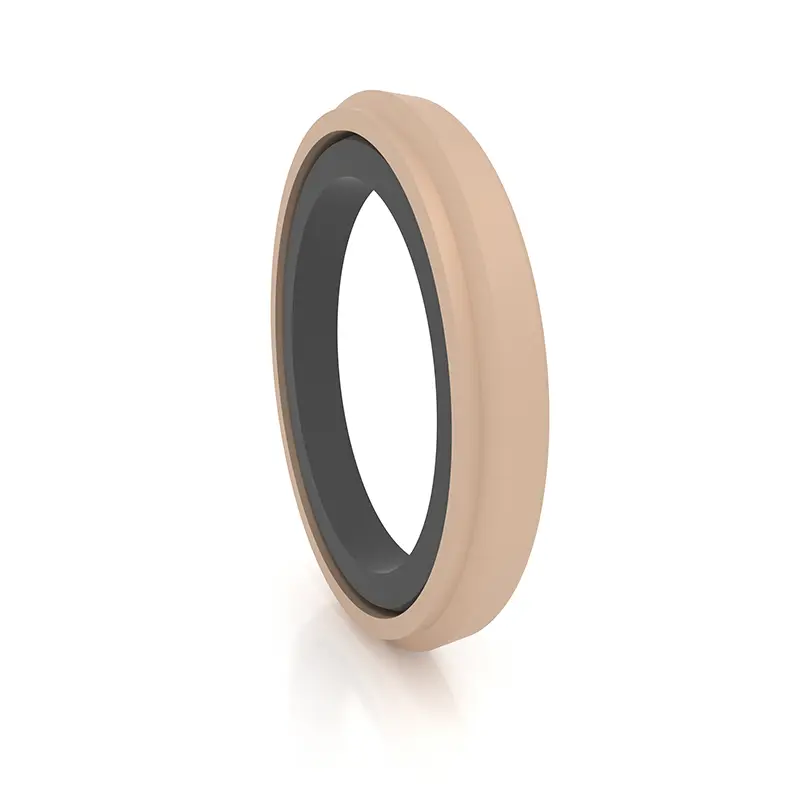

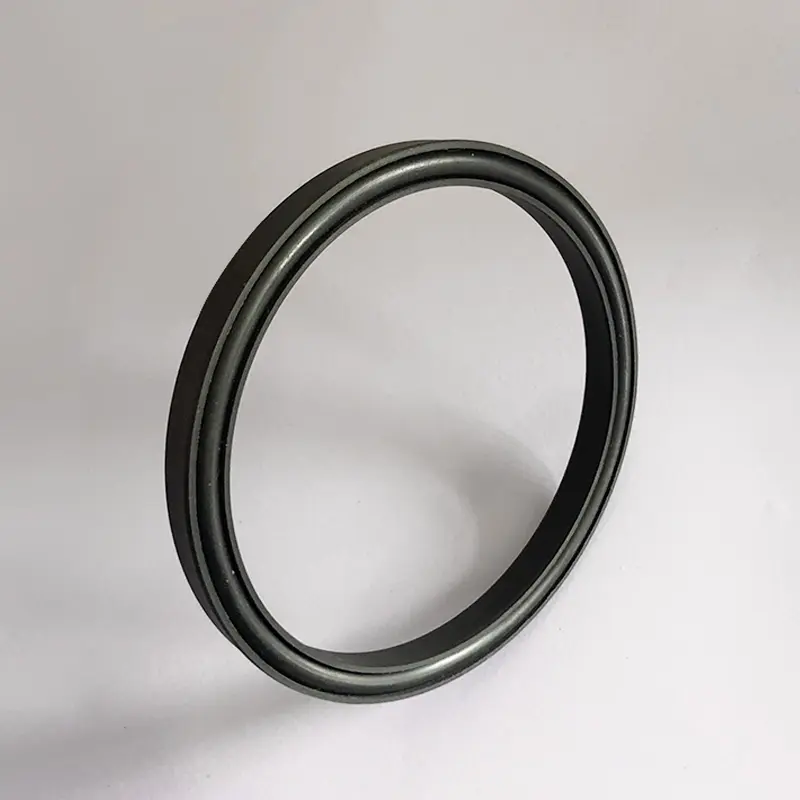

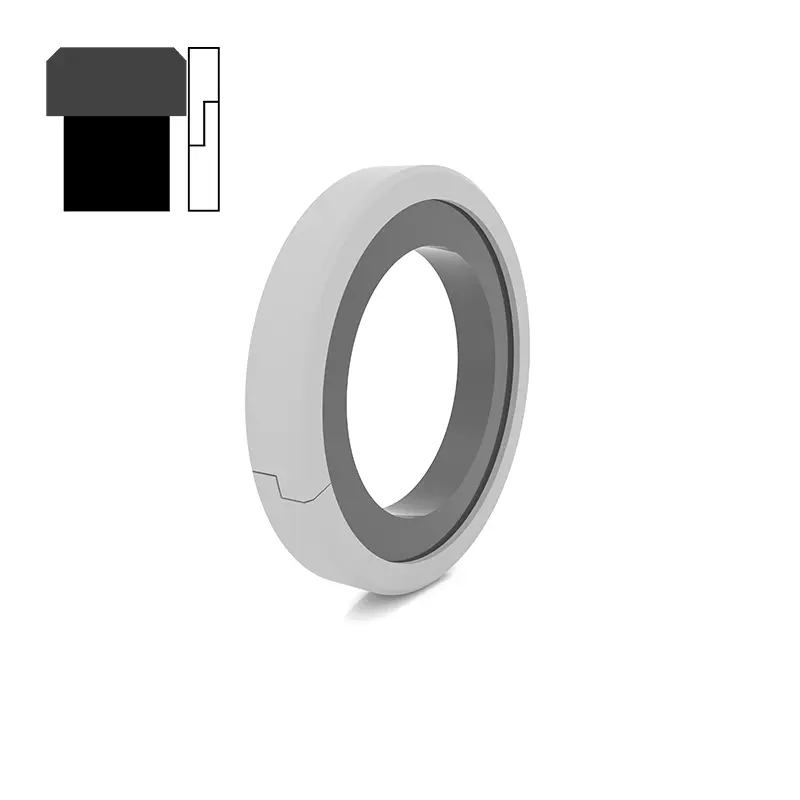

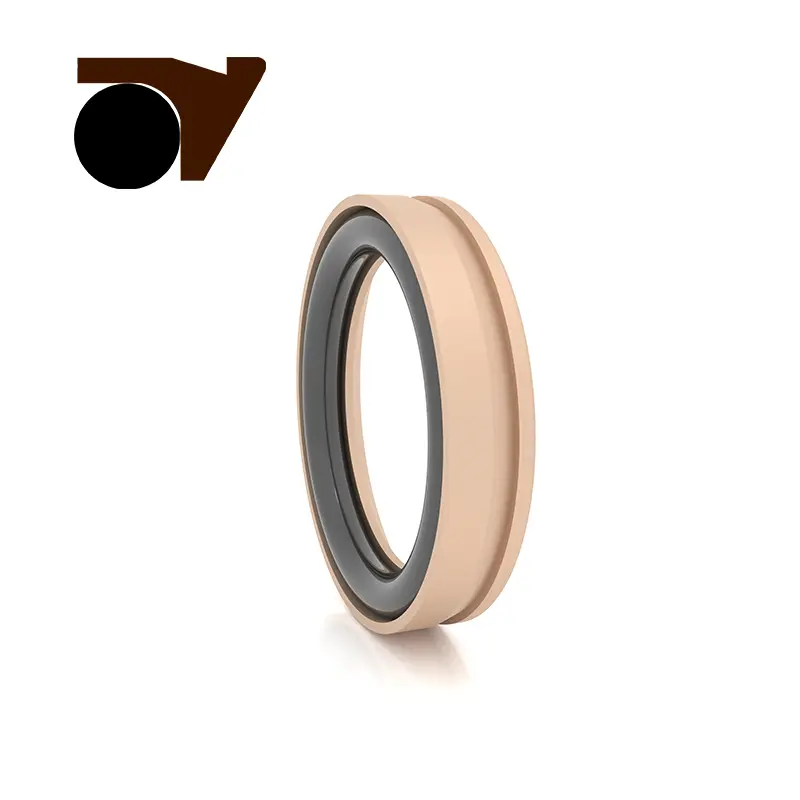

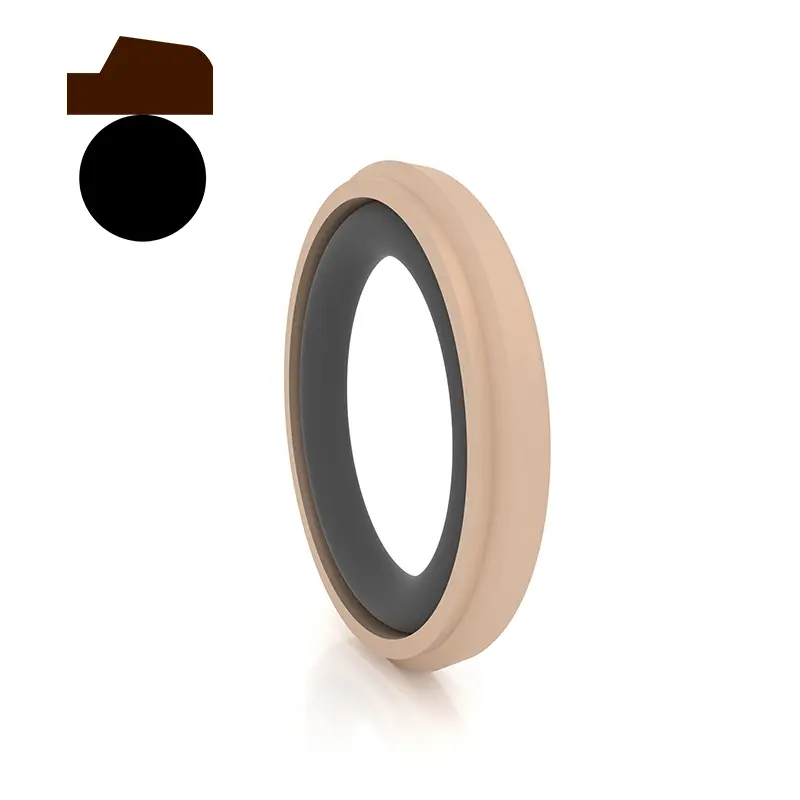

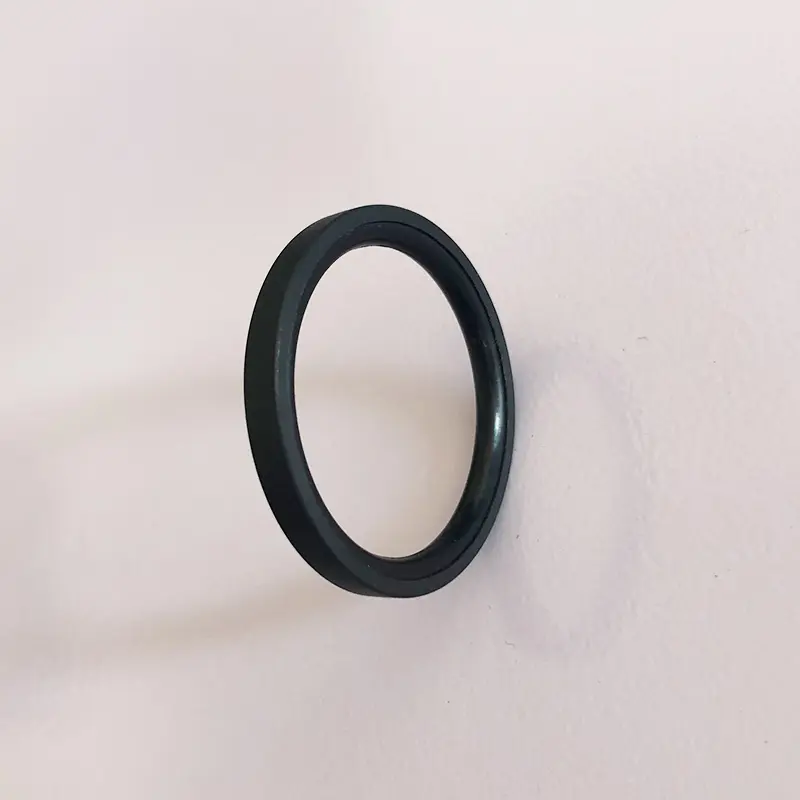

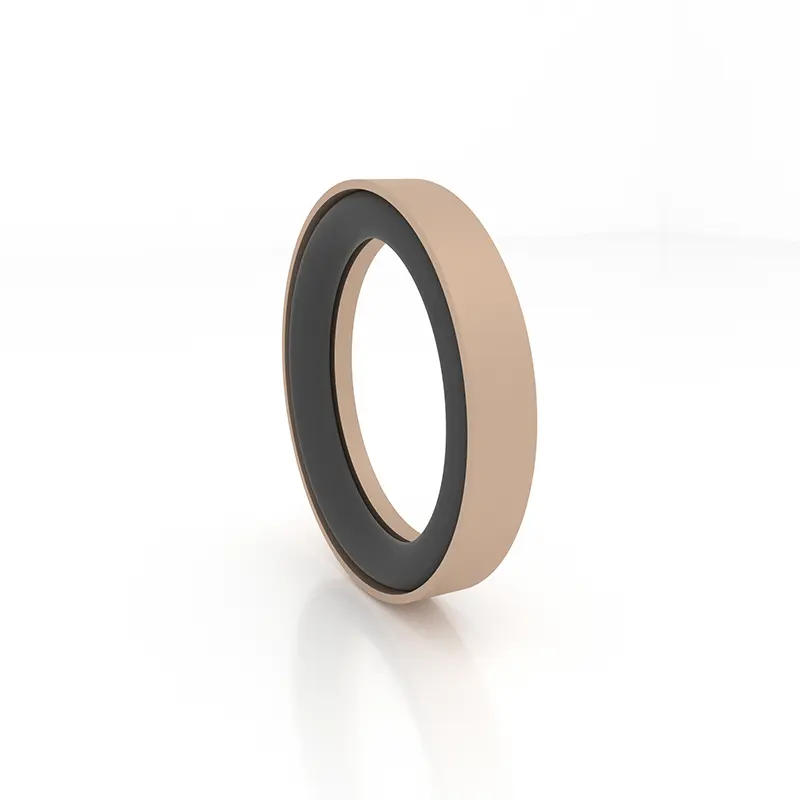

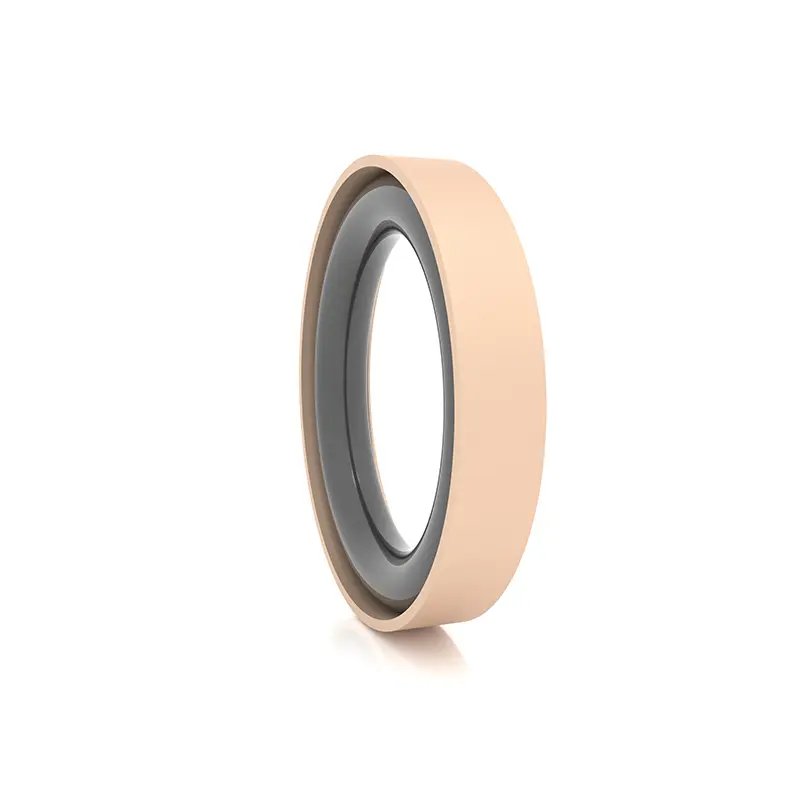

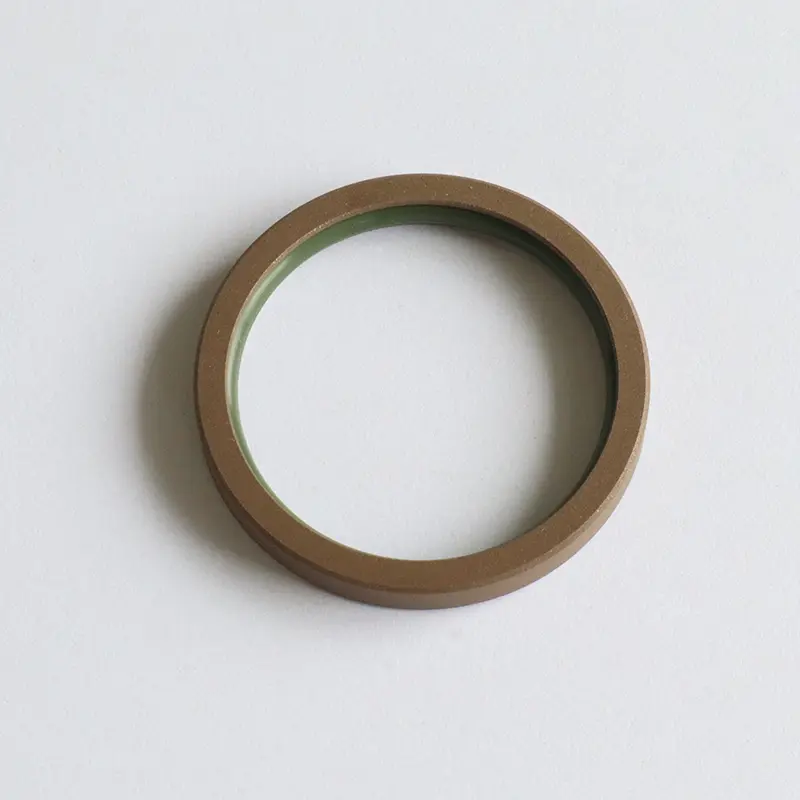

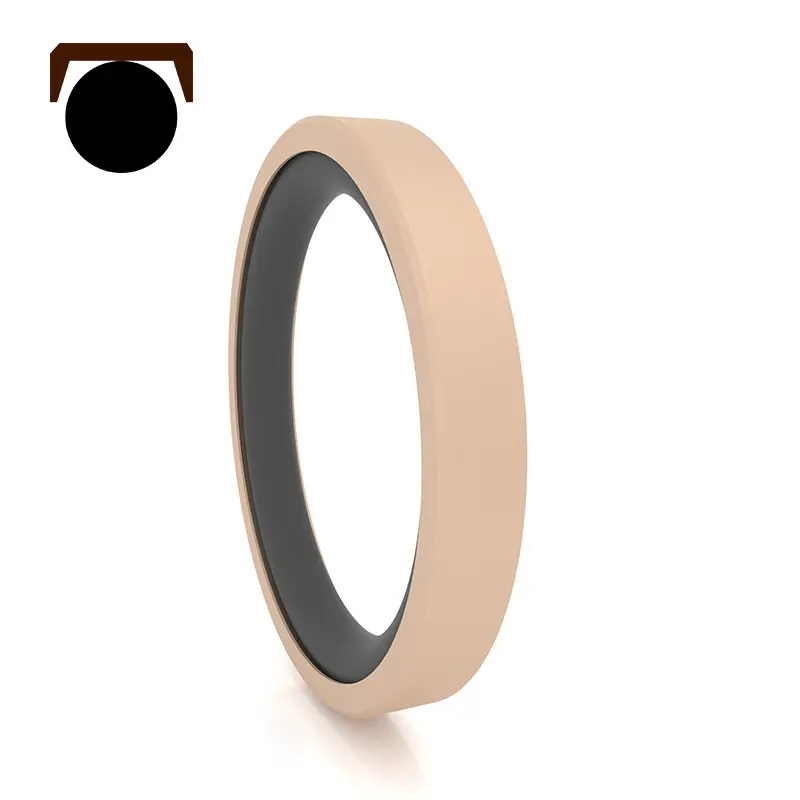

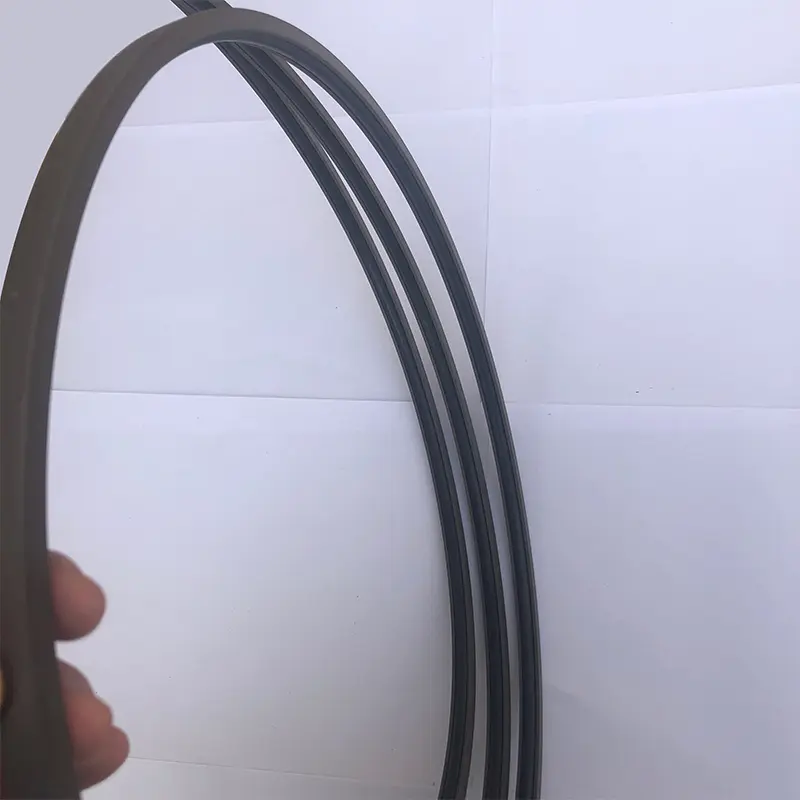

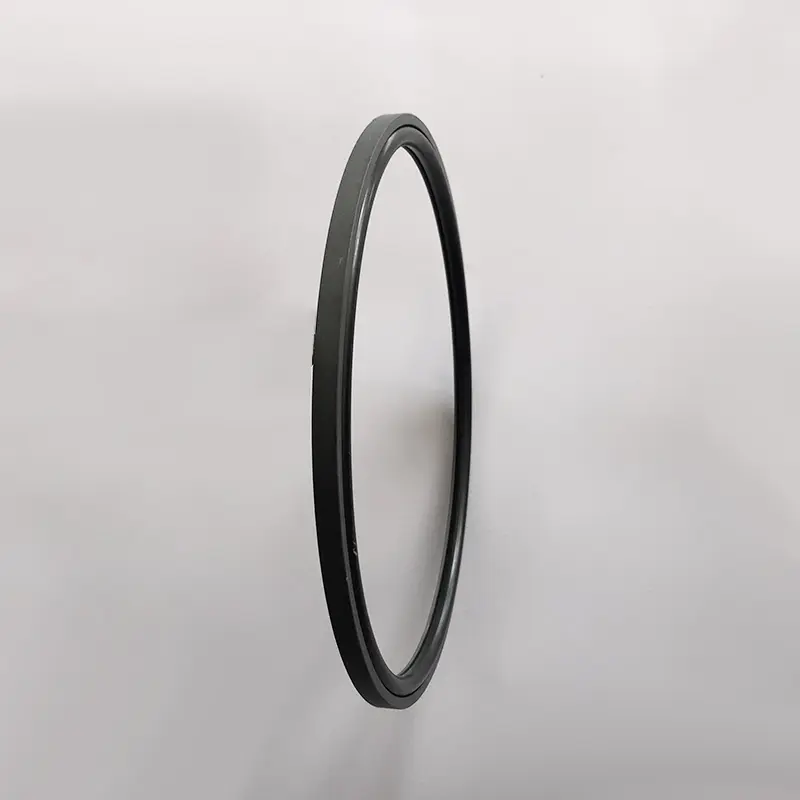

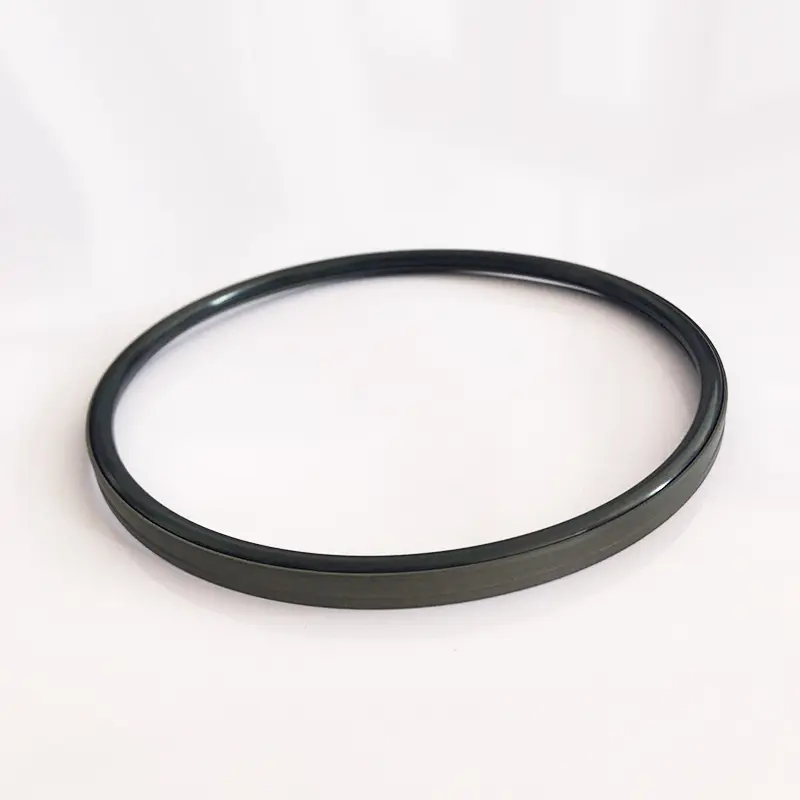

Mataas na presyon ng mga seal para sa mga butas ng piston

Ang mga mataas na presyon ng seal para sa mga butas ng piston ay isa sa mga seal na maaaring ibigay ng mga ruichen seal para sa iyo. Kami ay isang propesyonal na tagagawa ng mga hydraulic seal sa China. Ang singsing na selyo na ito ay nakapag-iisa na binuo at ginawa ay binubuo ng isang PTFE o pinagsama-samang materyal na hugis na selyo ng selyo at isang singsing na goma na may goma. Ang tiyak na disenyo ng istraktura ng singsing ng selyo ay nagpapabuti din sa kakayahan ng selyo na makatiis ng mataas at ultra-high pressure.

Magpadala ng Inquiry

Paglalarawan ng Produkto

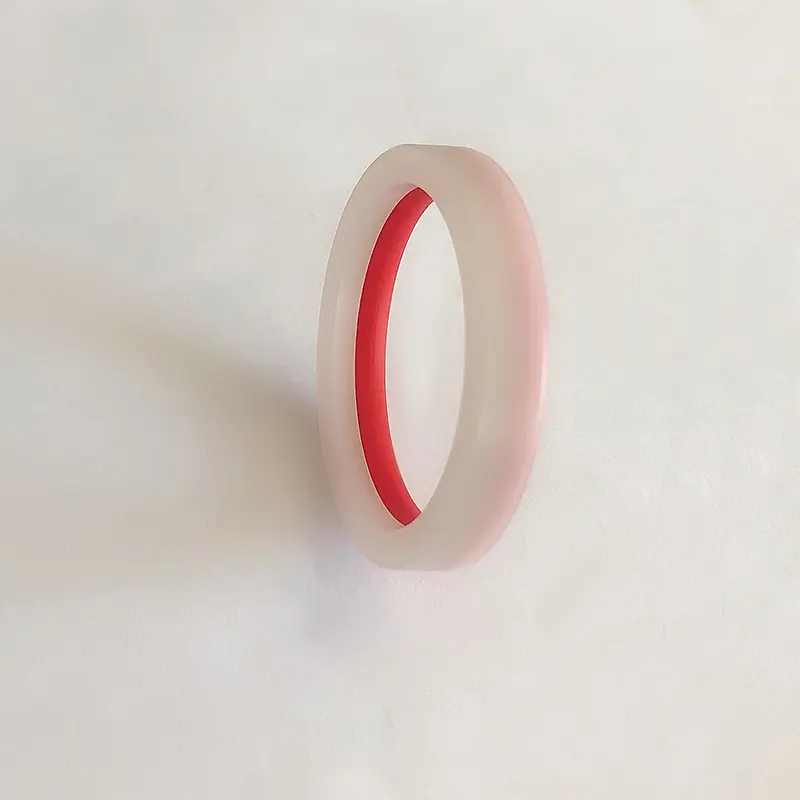

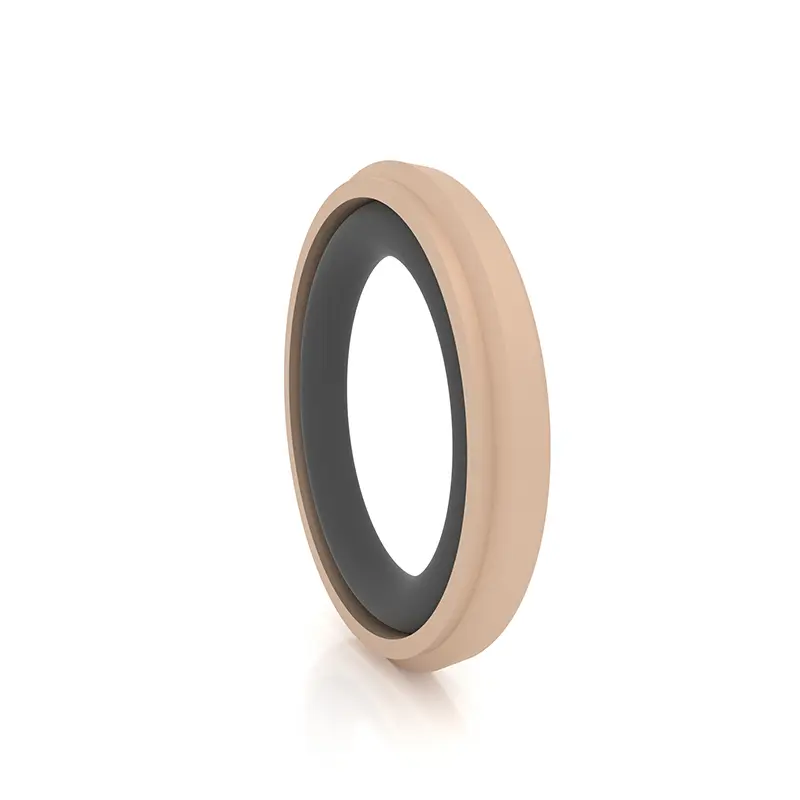

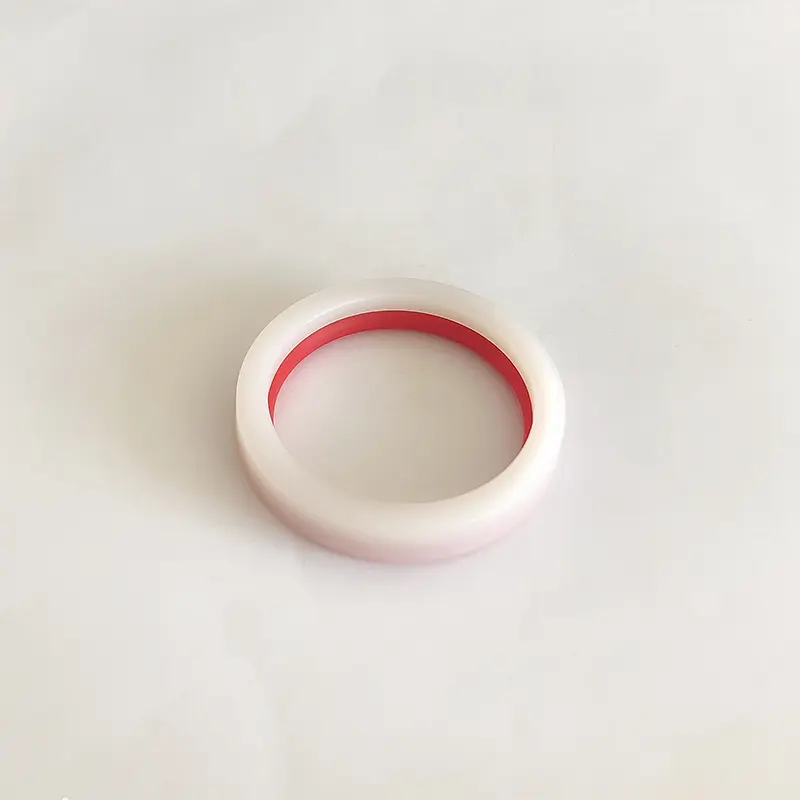

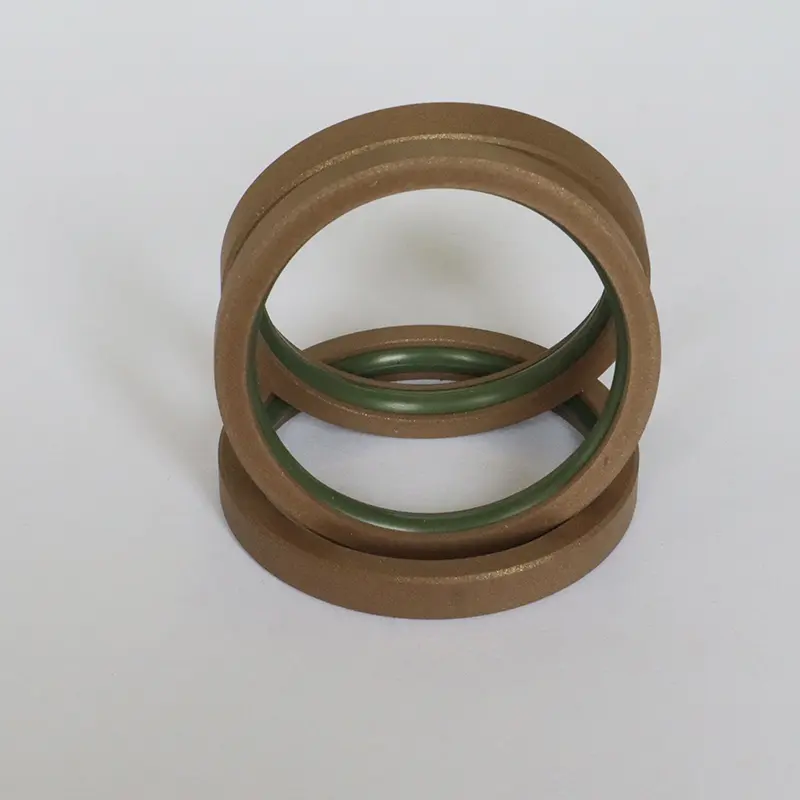

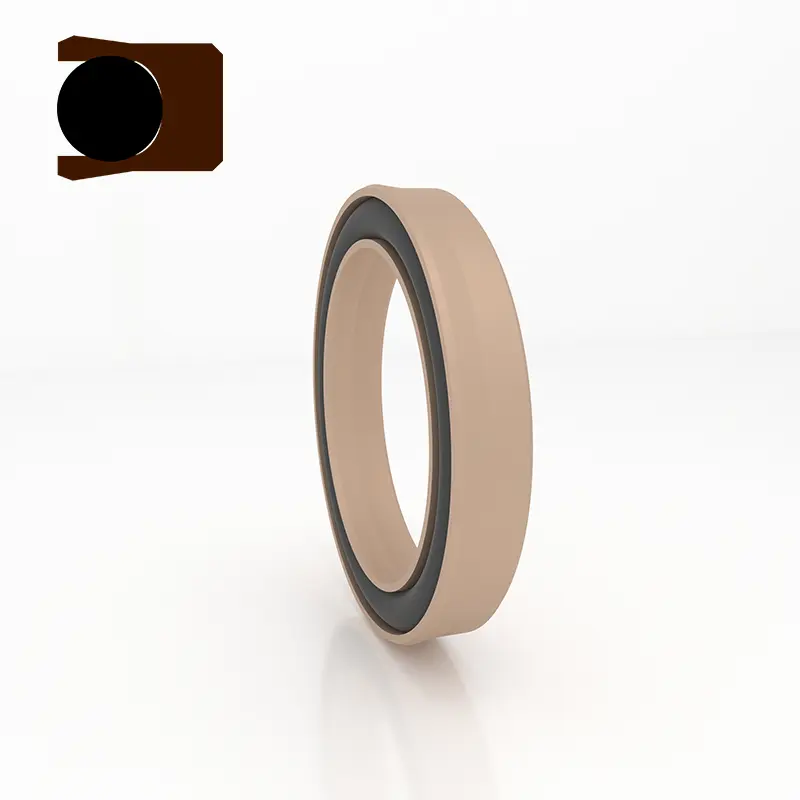

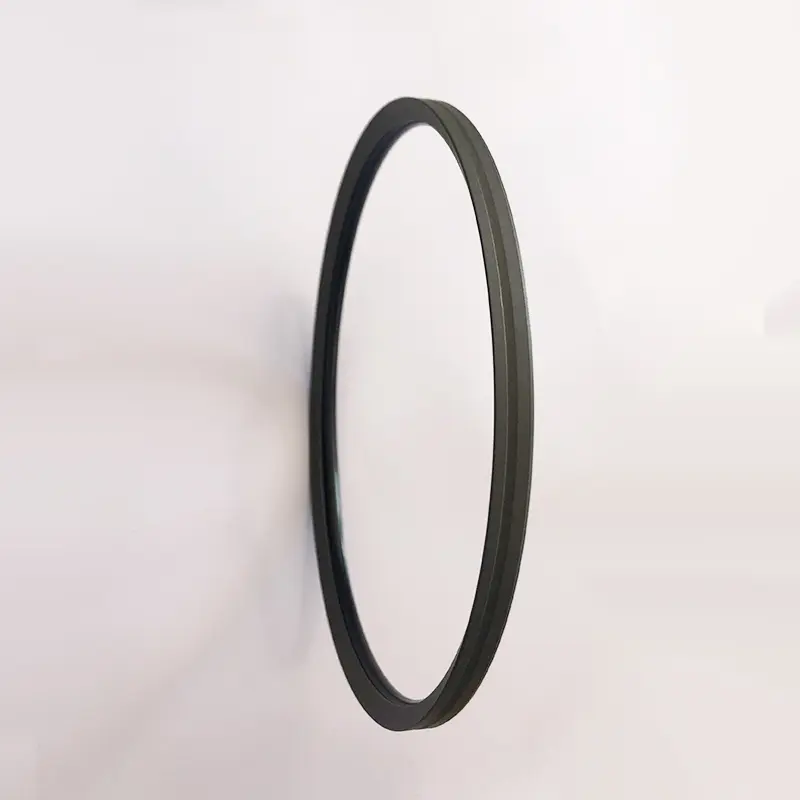

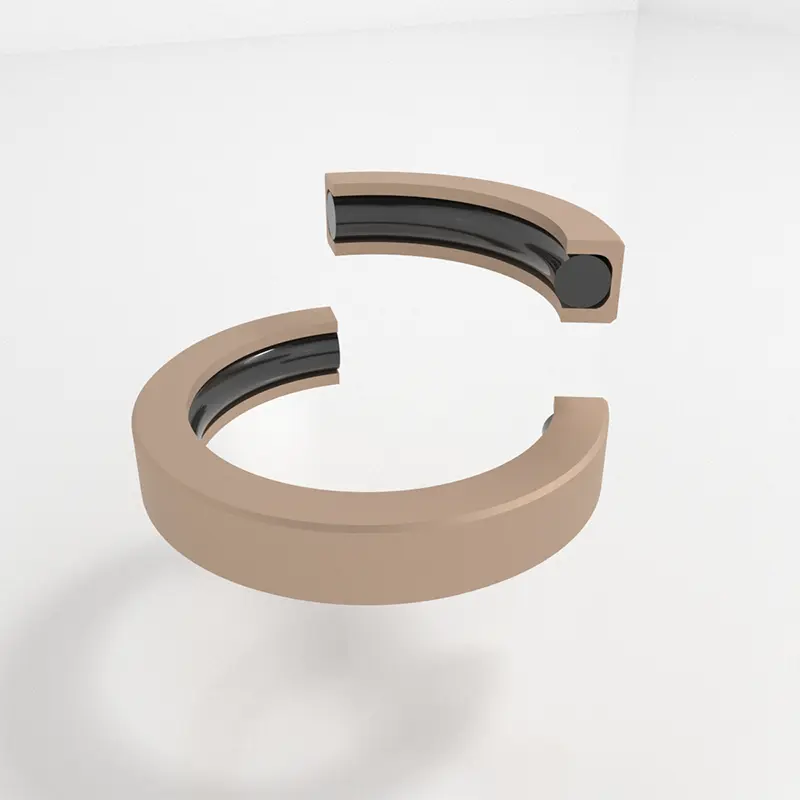

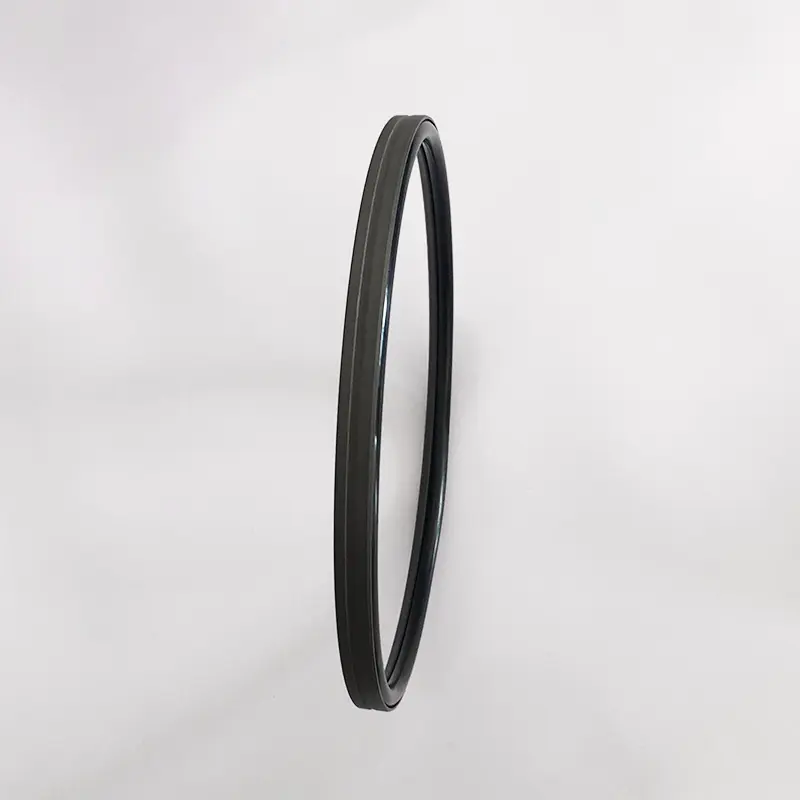

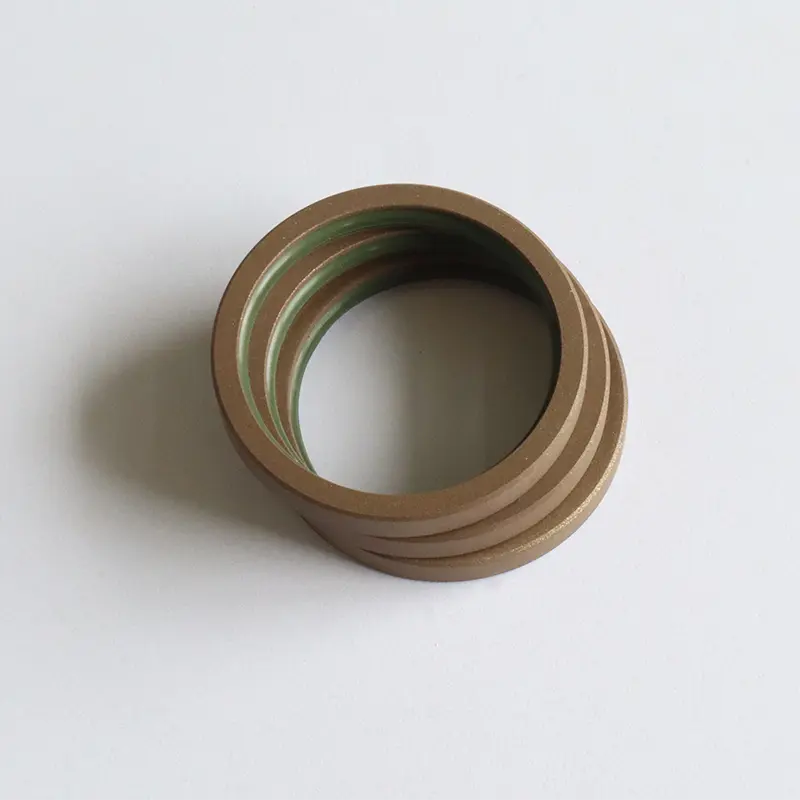

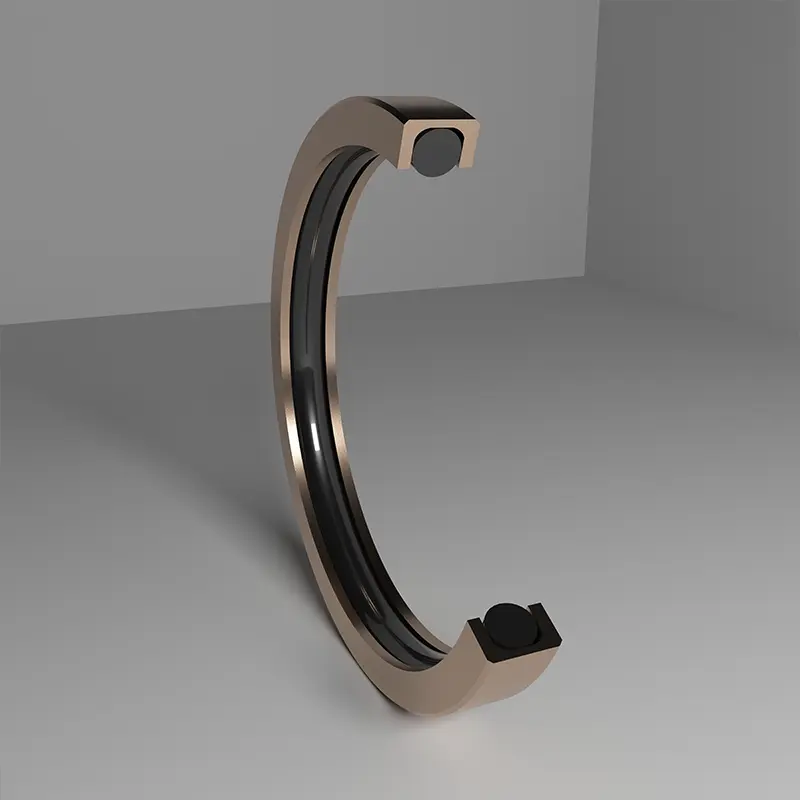

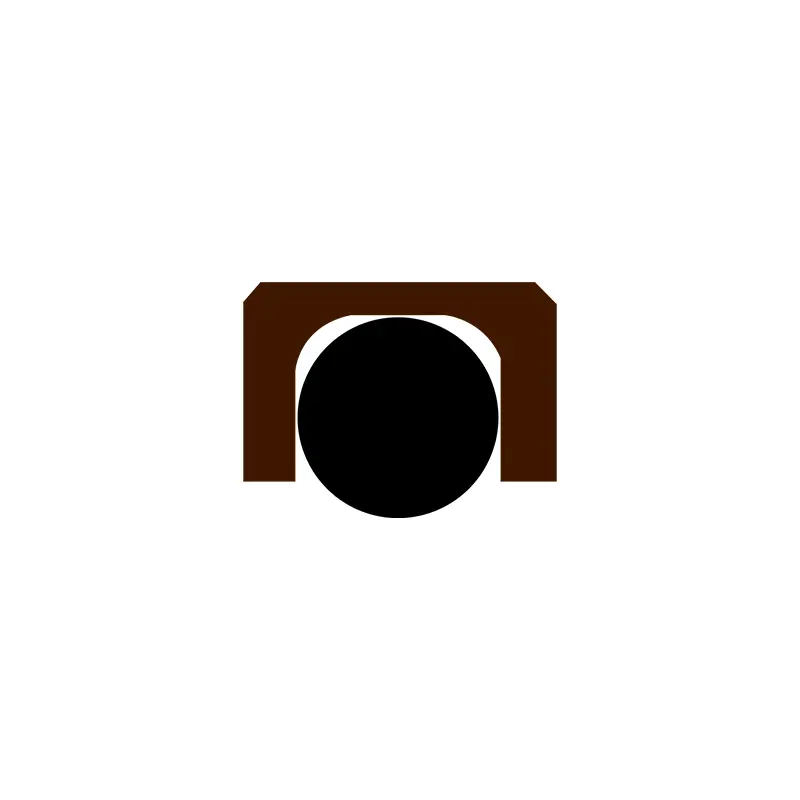

Ang mga mataas na presyon ng mga seal para sa mga butas ng piston ay mahusay, na binubuo ng PTFE o espesyal na composite material na mga espesyal na hugis na singsing at mataas na nababanat na mga singsing na goma. Ayon sa pagtutugma ng mga O-singsing, nahahati sila sa serye ng RC58-RC64 (inangkop sa GB1235), na espesyal na ginagamit para sa haydroliko na paggalaw na paggalaw ng one-way sealing.

Ang materyal na PTFE ay may malakas na katatagan ng kemikal, acid at alkali corrosion resistance, at umaangkop sa kumplikadong mga kemikal na kapaligiran. Ang singsing ng sealing at singsing ng goma ay nagtutulungan upang makamit ang mahusay na epekto ng pagbubuklod.

Sa engineering ng dagat, ang mga high pressure seal para sa mga butas ng piston ay maaaring magbigay ng pangunahing proteksyon para sa haydroliko na sistema ng mga deep-sea detector. Ang presyon ng tubig ng malalim na dagat ay mataas at ang tubig sa dagat ay lubos na nakakadilim. Ang materyal na bentahe ay isa sa mga kinakailangan para sa produkto upang magbigay ng mataas na paglaban sa presyon at paglaban sa kaagnasan.

Sa mabibigat na pagmamanupaktura ng makinarya, ang malaking crane hydraulic teleskopiko na armas ay nakikinabang ng maraming. Ang site ng konstruksyon ay kumplikado, ang mga braso ng teleskopiko ay madalas na gumagalaw, at nag -iiba ang presyon. Ang materyal na PTFE ay lumalaban sa pagsusuot, na sinamahan ng isang manipis na disenyo ng labi, real-time na kabayaran para sa pagsusuot, masikip na sealing, at nabawasan ang mga panganib sa pagkabigo.

Sa larangan ng mga bagong sasakyan ng enerhiya, ang mga high pressure seal para sa mga butas ng piston ay kritikal din. Sa EPS hydraulic na mga sangkap, ang materyal ay matatag at maaaring tumpak na mai -seal sa harap ng haydroliko na pagguho ng langis at mga pagbabago sa temperatura; Sa sistema ng preno, para sa epekto ng mataas na presyon at kaagnasan ng likido ng preno, ang espesyal na istraktura at na-optimize na kapal ng sealing singsing ay mahigpit na maiwasan ang pagtagas at matiyak ang kaligtasan.

Ang mga high-pressure seal para sa mga butas ng piston na ginagawa namin ay may ilang mga modelo na may manipis na disenyo ng labi na may mahusay na kabayaran at mahusay na pagbubuklod. Ang mga ito ay na-optimize para sa presyon ng tubig at mababang-lagkit na media. Ang espesyal na istraktura ay lumalaban sa mataas na presyon at may mahusay na kalidad ng materyal. Ito ay ang pinakamahusay na pagpipilian para sa pagbubukas ng mahusay na sealing.

Mga Tampok ng Produkto:

1. Mababang alitan, maliit na pagsisimula ng paglaban, makinis na paggalaw, pantay na pabago -bago at static na alitan, walang gumagapang;

2. Mahabang buhay, maaaring magamit para sa mga seal na walang langis na nagpapadulas;

3 Maaaring magamit para sa pagbubuklod ng mataas na presyon, ultra-high pressure, tubig at iba pang mababang lagkit ng media;

4. Maaaring magamit para sa pagbubuklod ng tubig at iba pang mababang lagkit ng media

Pagpili ng materyal

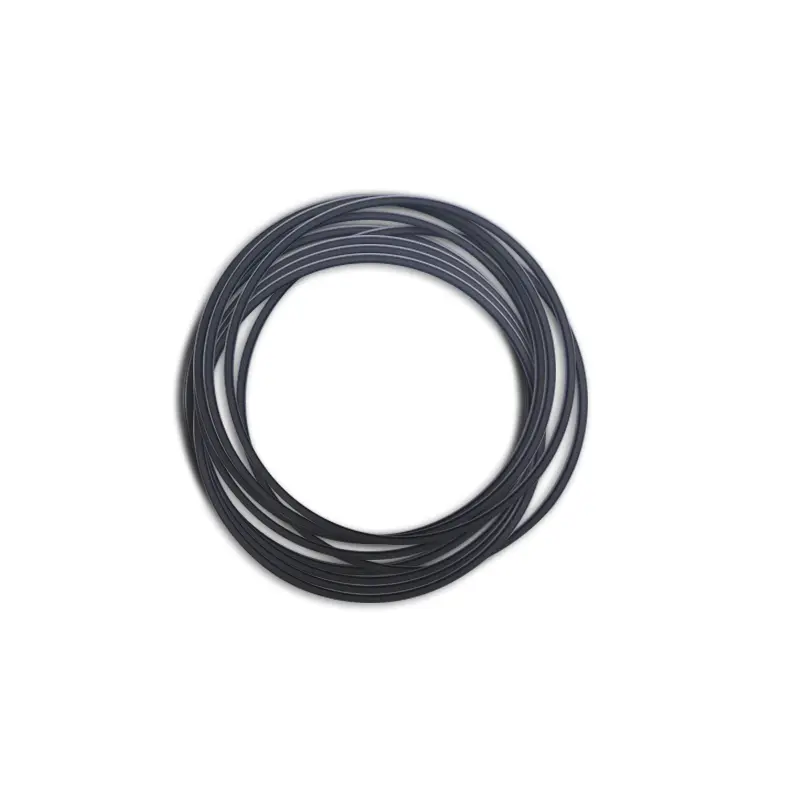

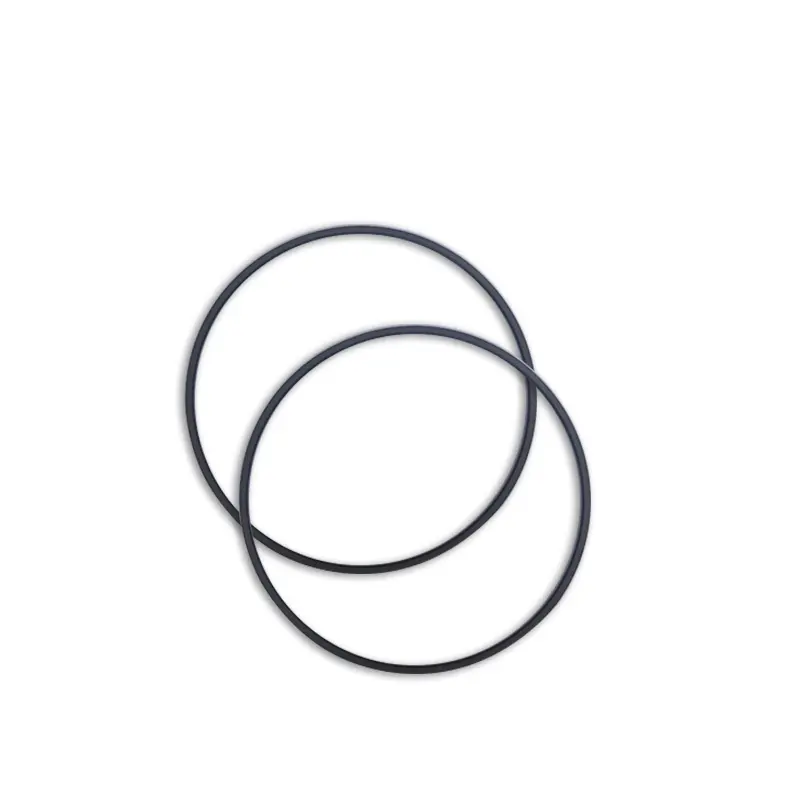

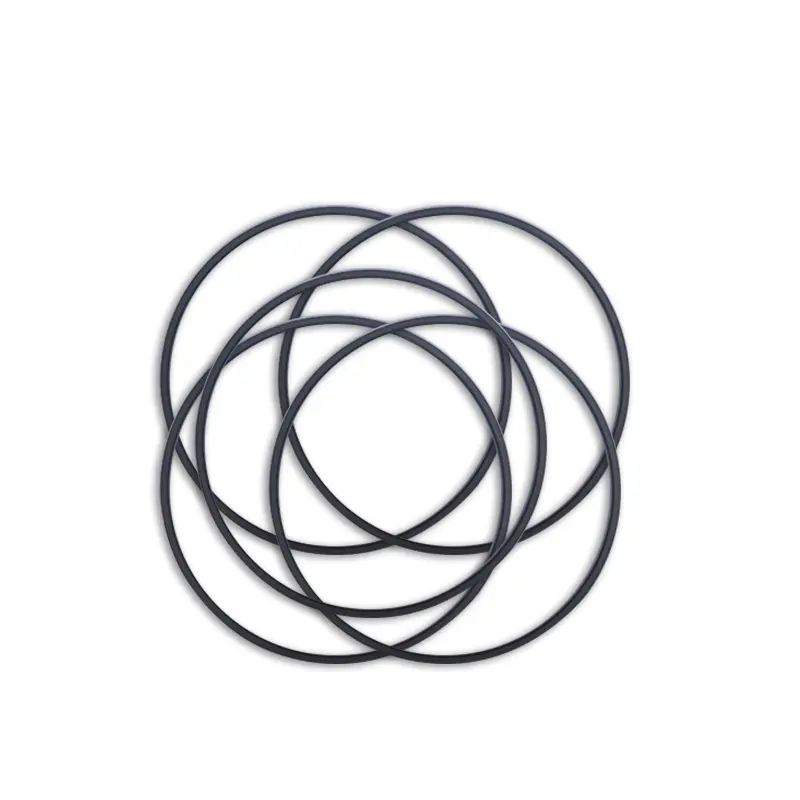

1. Ang mga materyales para sa O-singsing ay: R01 Nitrile Rubber (NBR), R02 Fluororubber (FKM), atbp.

2. Sealing Ring Materials: Standard Material PTFE3, Iba pang Opsyonal na Materyales PTFE1, PTFE2, PTFE4, Composite Thermoplastic Materials.

Naaangkop na mga kondisyon sa pagtatrabaho ng mga high pressure seal para sa mga butas ng piston (ang mga halaga ng limitasyon ay hindi dapat lumitaw nang sabay)

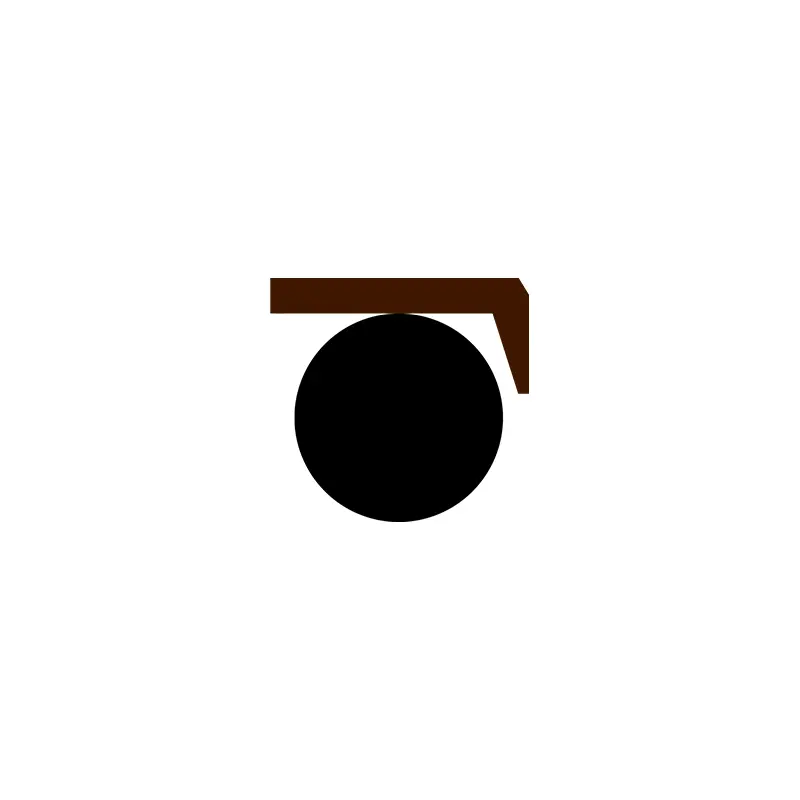

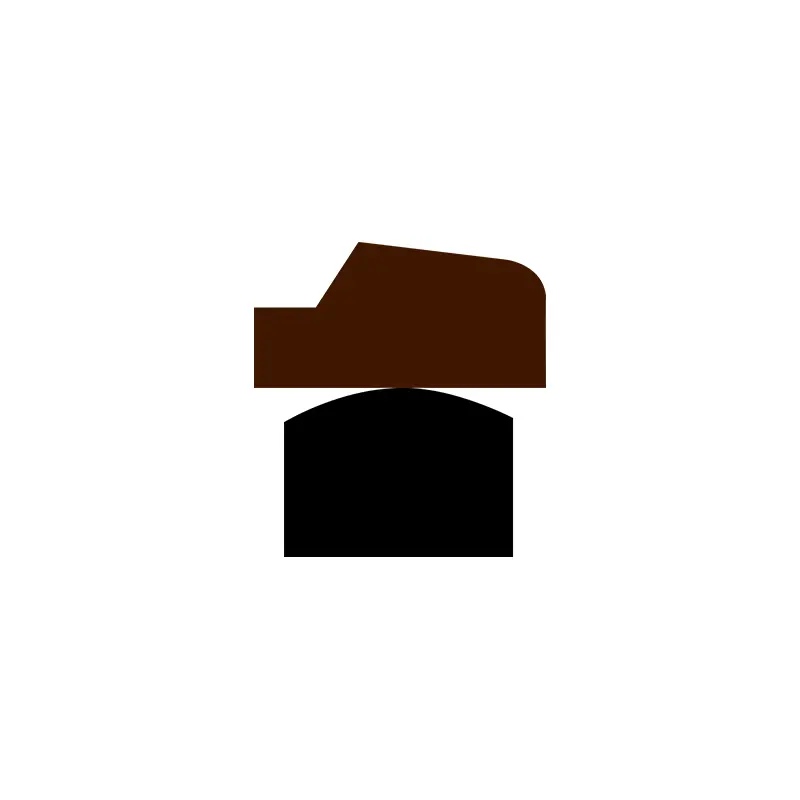

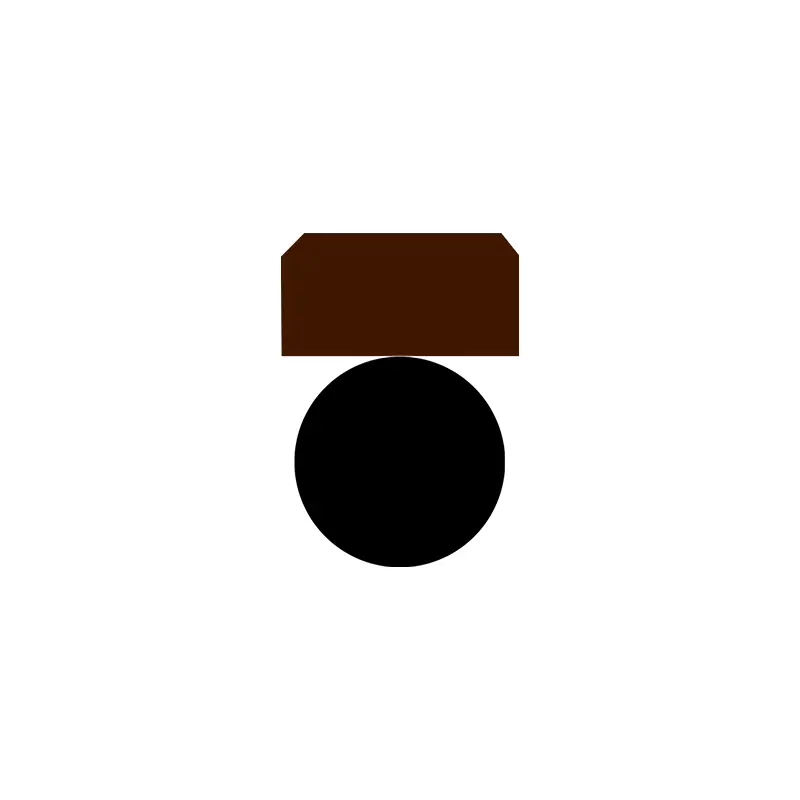

Profile	Modelo	Presyon (MPA)	Temperatura (℃)	Bilis (m/s)	Media
	RC51/RC52	≤70	-35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa hydraulic na mineral, Flame Retardant Fluid (HFA/HFB), Gas, atbp.
			-20 ~+180 (pagtutugma ng O-ring FKM)
	RC53/RC54	≤100	-35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa hydraulic na mineral, Flame Retardant Fluid (HFA/HFB), Gas, atbp.
			-20 ~+180 (pagtutugma ng O-ring FKM)
	RC55	≤200	-35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp.
			-20 ~+180 (pagtutugma ng O-ring FKM)
	RC56/RC57	≤100	35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa hydraulic na mineral, Flame Retardant Fluid (HFA/HFB), Gas, atbp.
			-20 ~+180 (pagtutugma ng O-ring FKM)
	RC58/RC59	≤200	-35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC60	≤260	-35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC61	≤60	-35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC61-B	≤60	-35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC62	≤60	-35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), tubig, atbp.
			-20 ~+200 (pagtutugma ng O-Ring FKM)
	RC63/SPGC	≤20	-35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa hydraulic na mineral, Flame Retardant Fluid (HFA/HFB), Gas, atbp.
			-20 ~+180 (pagtutugma ng O-ring FKM)
	RC64	≤20	-35 ~+100 (pagtutugma ng O-Ring NBR)	≤6	Ang langis na nakabatay sa hydraulic na mineral, Flame Retardant Fluid (HFA/HFB), Gas, atbp.
			-20 ~+180 (pagtutugma ng O-ring FKM)
	Ok	≤50	-35 ~+110 (pagtutugma ng O-Ring NBR)	≤1	Ang langis na nakabatay sa haydroliko na langis, apoy retardant fluid (HFA/HFB), atbp.

Pag -order ng Halimbawa:

Order Model RC51-80X70X7.6-PTFE3-R01

Model-Cylinder Diameter x Groove Diameter X Groove Width PTFE3-Modified PTFE Material Code R01 O-Ring Material Code

Order Model RC53-80X69.6X9.8-PTFE3 -R01

Model-Cylinder Diameter X Groove Diameter X Groove Width PTFE3-Modified PTFE Material Code R01- O-Ring Material Code

Order Model RC55-80X69.4x10.6-PTFE3-R01

Model-Cylinder Diameter X Groove Diameter X Groove Width PTFE3-Modified PTFE Material Code R01- O-Ring Material Code

Order Model RC56-80X70X9.2-PTFE3 -R01

Model-Cylinder Diameter X Groove Diameter X Groove Width PTFE3-Modified PTFE Material Code R01- O-Ring Material Code

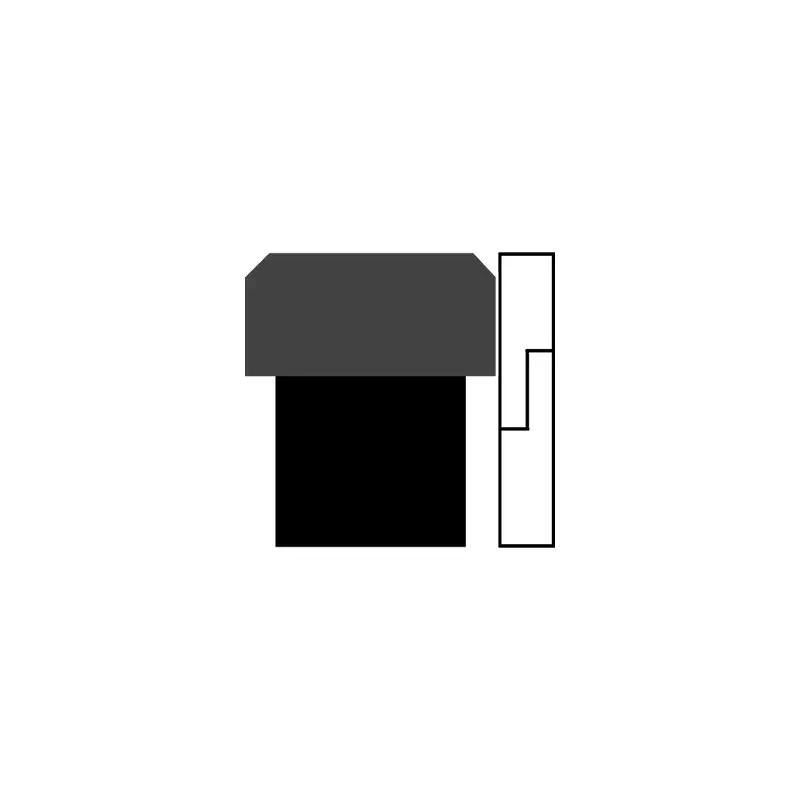

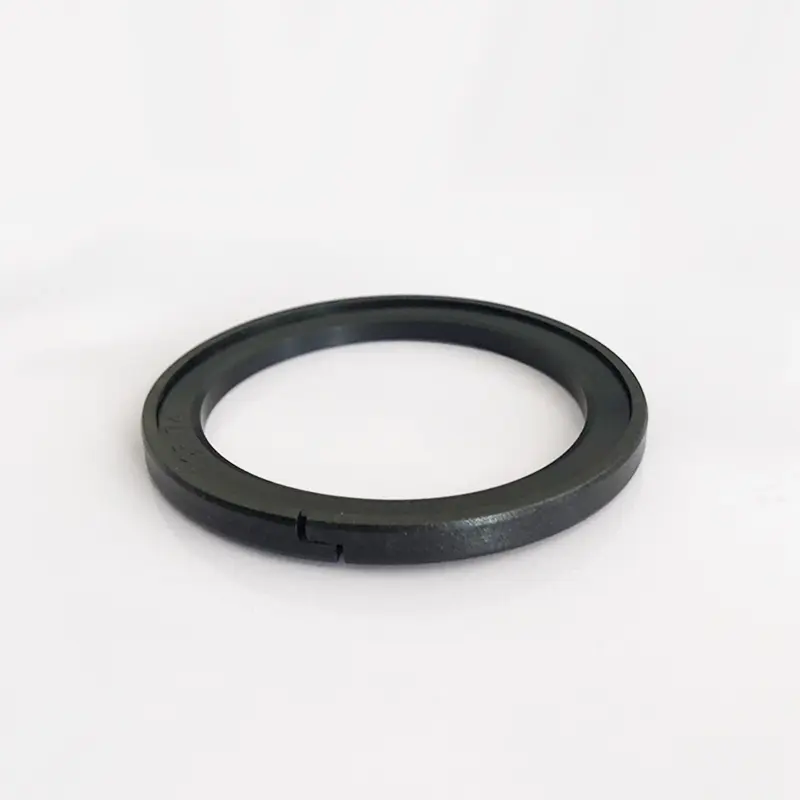

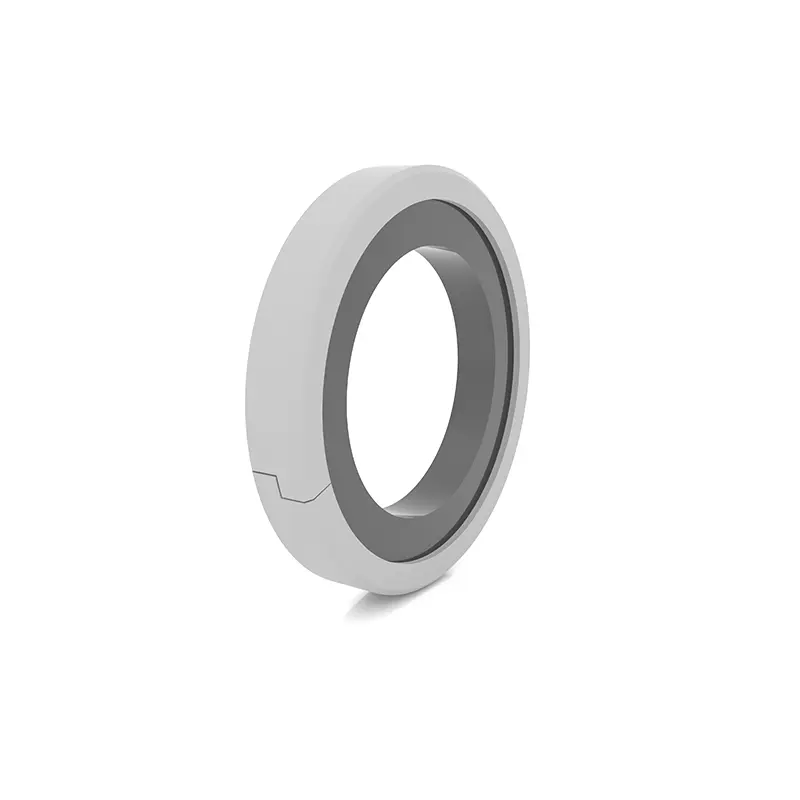

Order Model OK-80x59x8 Cylinder Diameter X Groove Diameter X Groove Width

Mga pagtutukoy

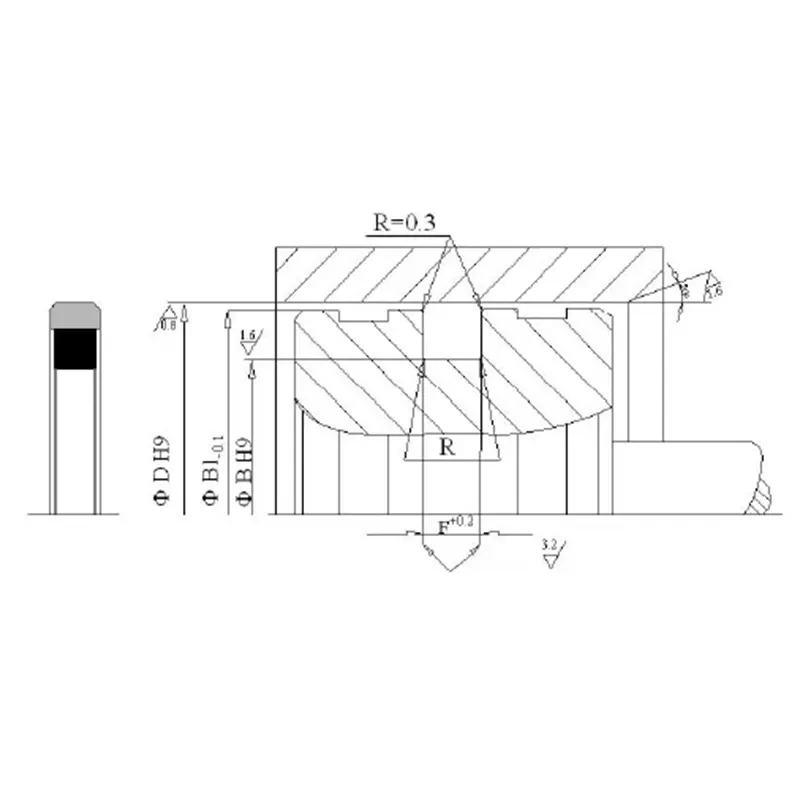

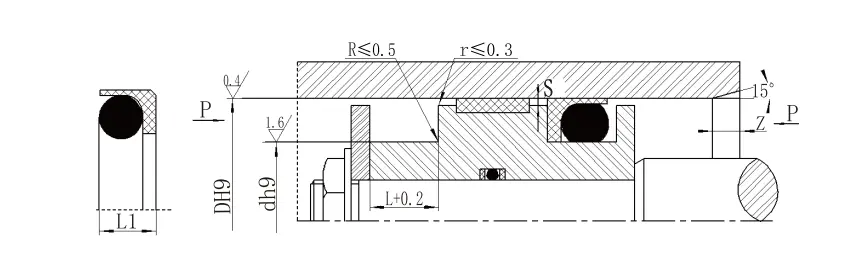

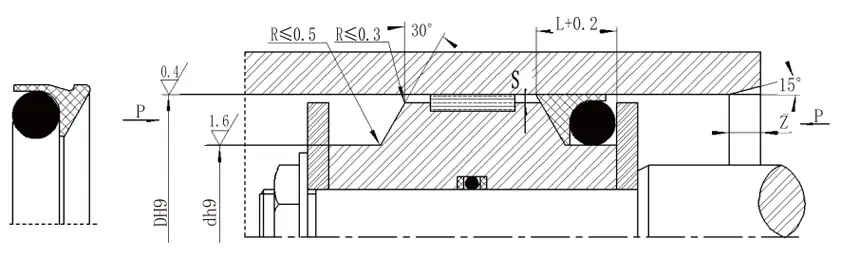

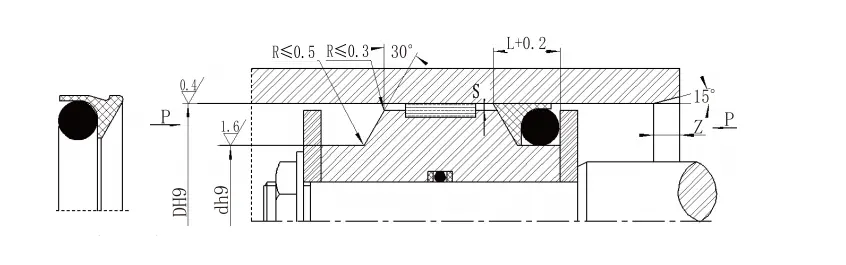

Ang talahanayan ng parameter ng RC51 na pagtutukoy (ang anumang mga pagtutukoy sa loob ng saklaw ng parameter ay magagamit)

Pamantayang Uri ng DH9 RC51	Light load DH9 RC51-Q	Malakas na pagkarga DH9 RC51-Z	Diameter ng Groove D H9	Lapad ng Groove L⁺⁰^.²	Taas ng Selyo L1	Radial clearance s_Max		Chamfer Z_min	O-ring wire diameter d₀
Pamantayang Uri ng DH9 RC51	Light load DH9 RC51-Q	Malakas na pagkarga DH9 RC51-Z	Diameter ng Groove D H9	Lapad ng Groove L⁺⁰^.²	Taas ng Selyo L1	<20Mpa	<40Mpa	Chamfer Z_min	O-ring wire diameter d₀
8 ~ 12	12.9 ~ 23.9	-	D-3.5	3.2	2.8	0.2	0.15	3	1.8
12.9 ~ 23.9	24 ~ 49.9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49.9	50 ~ 121.9	12.9 ~ 23.9	D-6.8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121.9	122 ~ 690.9	24 ~ 49.9	D-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690.9	691 ~ 999	50 ~ 121.9	D-13.0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690.9	D-15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	D-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
Tandaan: 1. Mas madaling i -install sa mga saradong grooves> 30mm gamit ang light load series.
2. Mangyaring kumunsulta sa aming kumpanya para sa saradong pag -install ng uka.
3. Para sa presyon> 40MPa, ang ugat na lugar ng selyo ay gumagamit ng tolerance ng H8/F8.

Ang RC52 (pagtutugma ng mga pagtutukoy ng O-Ring GB1235) (ang anumang mga pagtutukoy sa loob ng saklaw ng parameter ay magagamit)
Saklaw ng Aperture D H9	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	Taas ng selyo L1	Radial clearance S_Max	Chamfer Z_min	O-ring wire diameter d₀
12 ~ 55	D-6.8	5.2	4.7	0.3	5	3.5
56 ~ 169	D-10.8	8.2	7.5	0.4	7	5.7
170 ~ 1500	D-15.9	11.6	10.5	0.4	12	8.6
Pag-order ng Halimbawa RC52-80X69.2x8.2-PTFE3-R01
Model-Cylinder Diameter x Groove Diameter x Groove Width PTFE3- Binagong PTFE Material Code R01- O-Ring Material Code

Ang mga pagtutukoy ng RC53 (anumang mga pagtutukoy sa loob ng saklaw ng parameter ay magagamit)
Saklaw ng Aperture D H9	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	Radial clearance sMax		Chamfer Z_min	O-ring wire diameter d_O
Saklaw ng Aperture D H9	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	<40Mpa	<60Mpa	Chamfer Z_min	O-ring wire diameter d_O
13 ~ 24	D-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	D-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	D-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	D-10.6	12.8	0.35	0.25	10	7.00
Ang mga pagtutukoy ng RC54 (pagtutugma ng O-Ring GB1235) (magagamit ang anumang mga pagtutukoy sa loob ng saklaw ng parameter)
Saklaw ng Aperture D H9	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	Radial clearance sMax		Chamfer Z_min	O-ring wire diameter d_O
Saklaw ng Aperture D H9	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	<40Mpa	<60Mpa	Chamfer Z_min	O-ring wire diameter d_O
12 ~ 49	D-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	D-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	D-16.6	15.5	0.5	0.3	12	8.6
TANDAAN: Para sa presyon> 60MPA, ang lugar ng ugat ng selyo ay gumagamit ng H8/F8 Fit Tolerance, at ang ultra-high pressure seal smax <0.05.

Ang mga pagtutukoy ng RC55 (anumang mga pagtutukoy sa loob ng saklaw ng parameter ay magagamit)

Saklaw ng Aperture D H9	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	Radial clearance sMax		Chamfer Z_min	O-ring wire diameter d_O
Saklaw ng Aperture D H9	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	<40Mpa	<60Mpa	Chamfer Z_min	O-ring wire diameter d_O
12 ~ 49	D-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	D-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	D-14	13.8	0.5	0.3	8	7
TANDAAN: Para sa presyon> 60MPA, ang lugar ng ugat ng selyo ay gumagamit ng H8/F8 Fit Tolerance, at ang ultra-high pressure seal smax <0.05.

Ang mga pagtutukoy ng RC56 (anumang mga pagtutukoy sa loob ng saklaw ng parameter ay magagamit)
Pamantayang Uri ng DH9 RC56	Light load DH9 RC56-Q	Malakas na pagkarga DH9 RC56-Z	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	Taas ng Selyo L1	Bilugan na sulok RMax	Radial clearance s_Max		Chamfer Z_min	O-ring wire diameter d_O
Pamantayang Uri ng DH9 RC56	Light load DH9 RC56-Q	Malakas na pagkarga DH9 RC56-Z	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	Taas ng Selyo L1	Bilugan na sulok RMax	<20Mpa	<40Mpa	Chamfer Z_min	O-ring wire diameter d_O
8 ~ 12.9	13 ~ 23.9	-	D-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23.9	24 ~ 49.9	8 ~ 12.9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49.9	50 ~ 121.9	13 ~ 23.9	D-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121.9	122 ~ 629	24 ~ 49.9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121.9	D-13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	D-16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D-18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-22	19	17	1.0	0.7	0.6	20	12.0
Tandaan: 1. Para sa mga panggigipit> 60MPa, ang lugar ng ugat ng selyo ay gumagamit ng H8/F8 na tumutugma sa pagpapaubaya, at ang ultra-high pressure seal smax <0.05. 2. Para sa mga cylinder diameters> 30mm, maaari itong mai -install sa mga saradong grooves. Mangyaring kumunsulta sa aming kumpanya.

Ang mga pagtutukoy ng RC57 (pagtutugma ng O-Ring GB1235) (magagamit ang anumang mga pagtutukoy sa loob ng saklaw ng parameter)
Saklaw ng Aperture D H9	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	Taas ng selyo L1	Mga bilog na sulok RMax	Radial clearance s_Max		Chamfer Z_min	O-ring wire diameter d_O
Saklaw ng Aperture D H9	Diameter ng Groove D H9	Lapad ng Groove L^+0.2	Taas ng selyo L1	Mga bilog na sulok RMax	<20Mpa	<40Mpa	Chamfer Z_min	O-ring wire diameter d_O
8 ~ 27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	D-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	D-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
Pag-order ng Halimbawa RC57-80X69.2x9.8-PTFE3-R01
Model-Cylinder Diameter X Groove Diameter X Groove Width PTFE3, R01 Material Code

High Pressure Seals For Piston Holes
