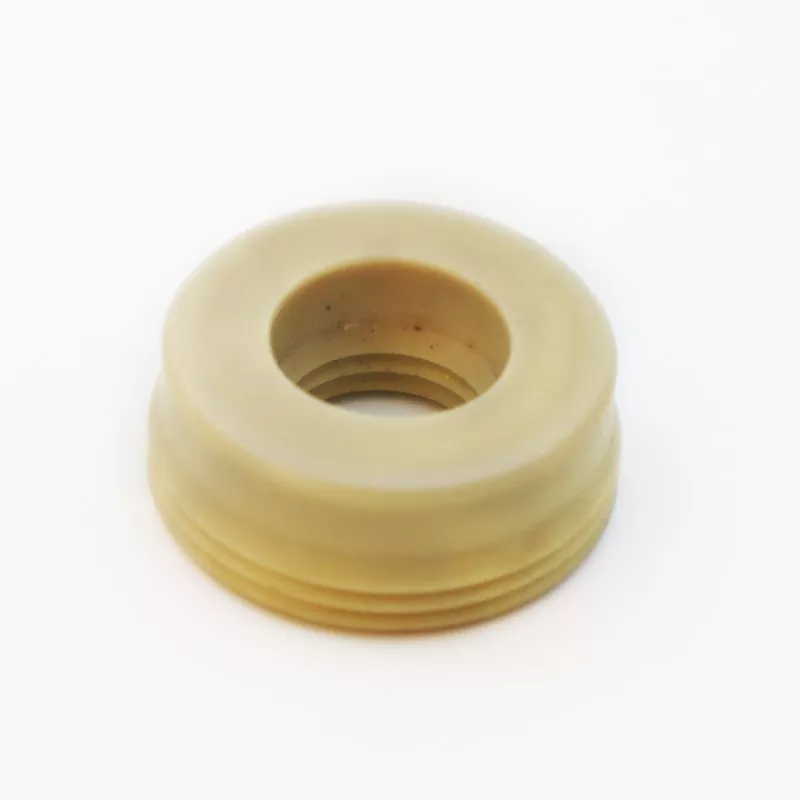

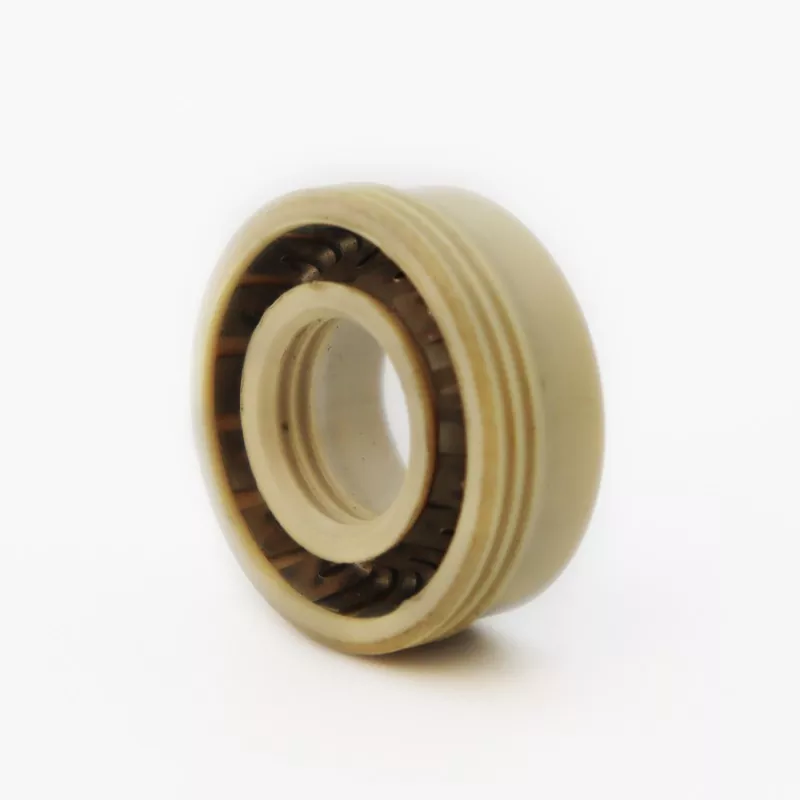

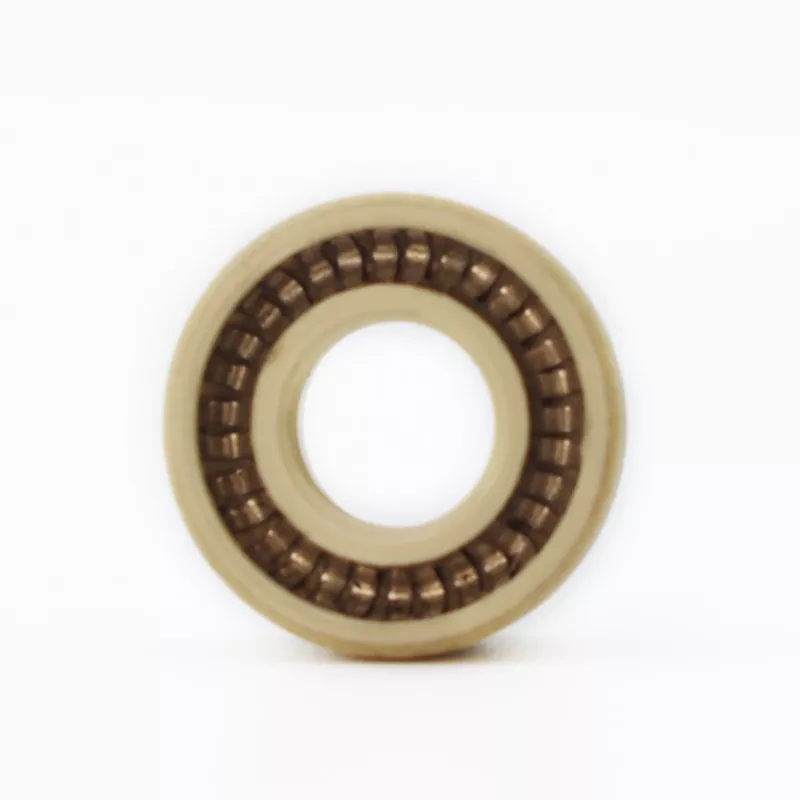

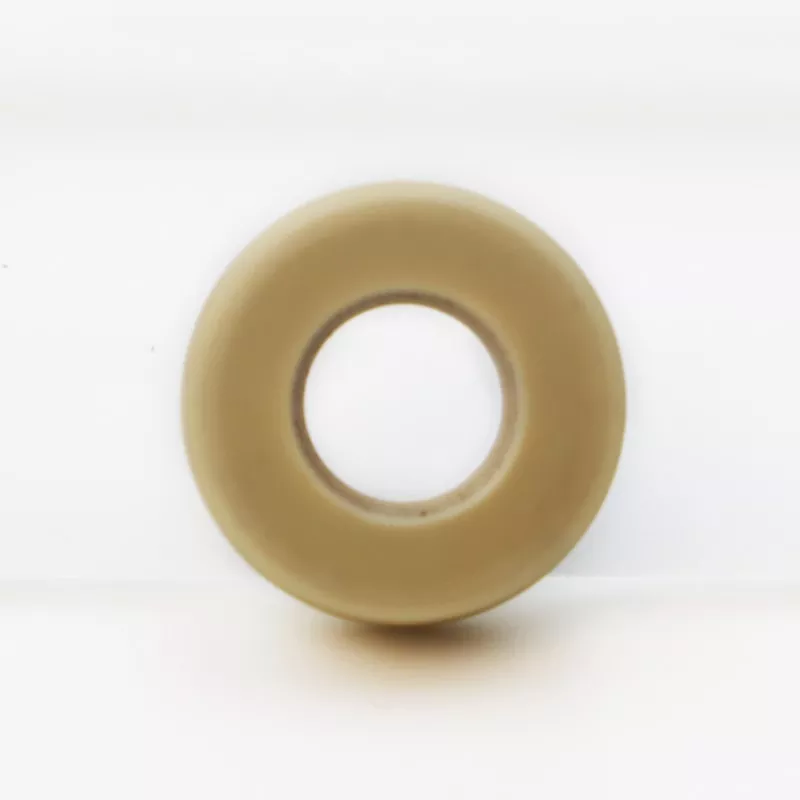

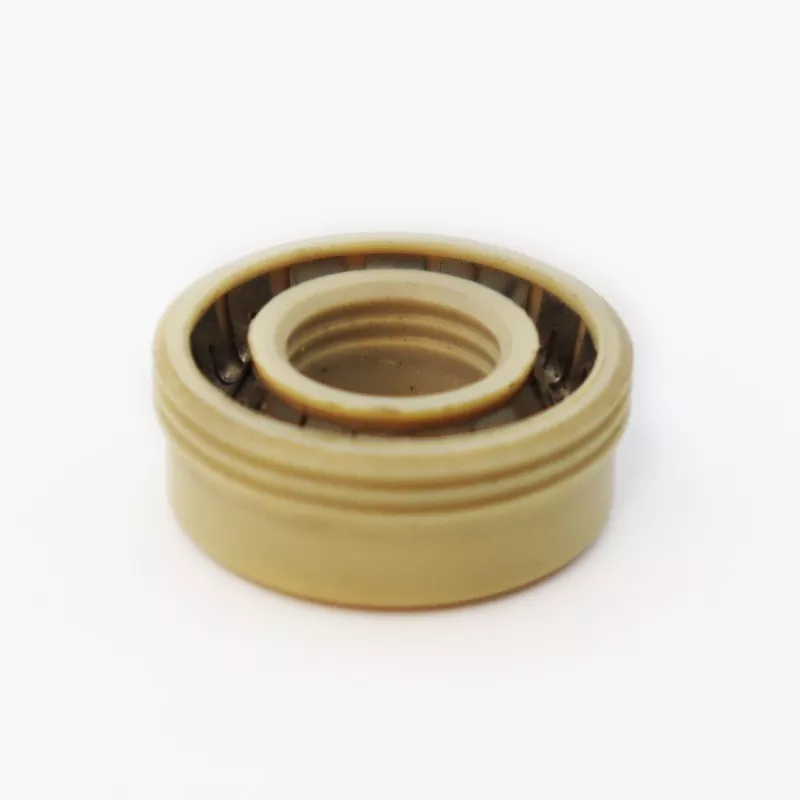

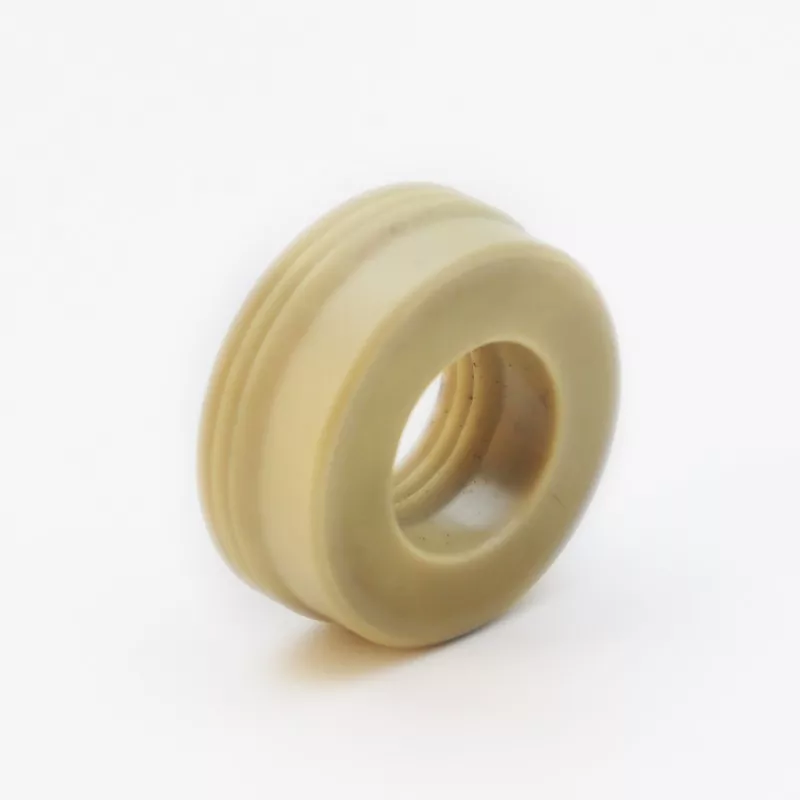

Ang Ruichen FS-C Multi-Lip Spring-Energized Seal ay nagtatampok ng kakaibang serrated na disenyo ng labi na makabuluhang nagpapahusay sa pagganap ng sealing. Ang modelong FS-C ay isang mainam na pagpipilian para sa mga application na nangangailangan ng mahigpit na kontrol sa pagtagas.
Naghahatid ito ng matatag, maaasahang sealing—nagbabalanse ng mababang friction na may mahabang buhay ng serbisyo—sa mga operating pressure na hanggang 40 MPa (ang mga pressure na lumalampas sa limitasyong ito ay nangangailangan ng tinukoy na malawak na uka na configuration).
Ang mga halaga ng limitasyon ay hindi dapat mangyari nang sabay-sabay.
|
Presyon (MPa) |
Bilis (m/s) |
Temperatura °C |
Media |
|
|
<40: Gumamit ng groove width L >40 MPa: Gamitin ang lapad ng uka L1 |
<10 |
BO/DO -35~+250 |
Iba pa -200~+250 |
Lahat ng likido, kemikal, at gas |
Ang multi-lip na istraktura ng modelong ito ay lumilikha ng maraming sealing barrier, na tinitiyak ang mahusay na gas at liquid tightness kahit na sa mababang pressure. Ito ay partikular na idinisenyo para sa mga kapaligiran ng vacuum o mga application na may napakababang pagkakaiba sa presyon, habang tinatanggap din ang mga pressure sa pagpapatakbo hanggang sa 40 MPa (kung ginagamit ang isang pinalawak na uka).
Ang Ruichen FS-C spring-energized seal ay naghahatid ng pambihirang performance sa vacuum equipment, analytical instruments, precision measures device, at high-specification valve. Ang kanilang mga katangian ng mababang friction at makinis na paggalaw ay ginagawa silang partikular na angkop para sa mga application ng precision motion control. Tinitiyak ng custom-engineered na Ruichen FS-C seal ang pagiging maaasahan ng pangmatagalang sealing para sa mga kagamitang pang-agham na pananaliksik, mga instrumentong medikal, at mga high-precision na sistema ng kontrol sa industriya.
Available ang lahat ng dimensyon sa loob ng tinukoy na mga saklaw.
Tandaan: Kung ang mga kinakailangang detalye ay hindi nakalista sa talahanayang ito, mangyaring makipag-ugnayan sa amin; ang mga produktong hanggang sa 1600 mm ang laki ay maaaring maibigay.
|

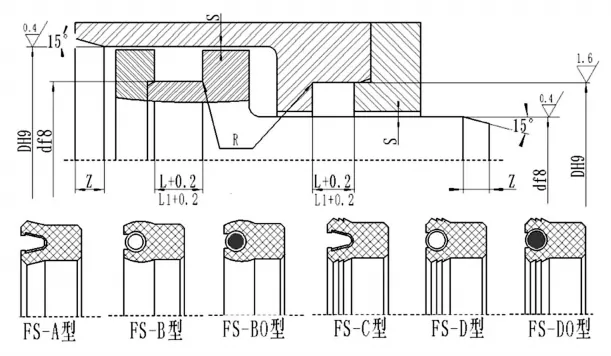

d |
D |
L+0.2 |
L1+0.2 (Naaangkop para sa mga presyon >40 MPa) |
Radial clearance Smax |
Haba ng chamfer Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Tandaan sa Pag-install: Para sa mga high-pressure na application (>40 MPa), dapat gumamit ng groove ng tinukoy na lapad (L1), at dapat na mahigpit na kontrolin ang mga tolerance sa pag-install.
